Провод «фаза» какого цвета? Цветовая маркировка проводов


  • 14 Мая, 2020

  • Электричество

  • Анна Горбенко

Большинство современных проводниковых кабелей оснащены разноцветной изоляцией. Разграничение изоляции по цветовому признаку внедряется в проводниковые системы не просто так: каждый цвет несет в себе определенную значимость. В чем эта значимость заключается и как при помощи цветовой маркировки кабелей можно определить, к какой группе проводов каждый из них принадлежит?

Принципиальная суть разных проводов

В электричестве передача тока происходит по трехфазным электросетям, в то время как многие дома и квартиры имеют однофазную сеть. Процесс расщепления трехфазной сети осуществляется за счет вводно-распределительного устройства (ВРУ). Так, трехфазная цепь подводится к электрощитку и посредством ВРУ расщепляется на отдельные блоки: к каждому проводу «фазе» присоединяется один заземляющий и один нулевой провод. В итоге получается однофазная сеть – к ней можно подключить отдельного потребителя.

Главное предназначение фазовых проводов – это подача электроэнергии. «Ноль» напряжения не имеет, а «земля» выполняет защитную функцию.

Для чего нужна цветная маркировка

Электрики различают провода по цветовой принадлежности. За счет этого работа значительно упрощается и ускоряется: специалисты видят набор разноцветных проводов и определяют, какой из них и для чего нужен. Монтажные работы с сетью освещения и проводом питания на розетку предусматривают использование кабелей с тремя проводами. Каждый из них имеет свою цветовую маркировку.

Главная задача цветной маркировки

Цветные кабели используются для уменьшения времени ремонтных работ по подключению розеток и выключателей. Более того, такая схема предполагает минимизацию требований к квалификации электромонтажника. То есть практически любой мужчина вполне в состоянии выполнить установку лампы или люстры самостоятельно. Для этого ему по факту нужно знать цвета проводов «фазы», «ноля», «земли» — какими цветовыми характеристиками наделен каждый из них по отдельности.

И все же бывают случаи, когда разводка, к примеру, не заводская или ее осуществляли не вы. В такие моменты требуется обязательная проверка соответствия цветов предполагаемому предназначению. В этих целях используются индикаторные отвертки или мультиметры, за счет которых проверяется наличие напряжения на каждом проводнике, его величина, а также полярность.

Почему важна цветная изоляция

Разграничение функциональных проводов по цвету изоляции требуется не только для сокращения времени проведения монтажных работ и упрощения всего процесса в целом. На самом деле это оптимальный способ обезопасить себя от некорректной установки составляющих во всей кабельной системе. Ведь если не знать, какими расцветками они наделены и какие цвета для «фазы», «ноля» или провода «земля» определены ПУЭ (Правилами устройства электрооборудования), то можно по ошибке некорректно соединить контакты между собой. А это, в свою очередь, чревато такими неблагоприятными последствиями, как короткое замыкание и поражение монтажника электрическим током.

Вот почему для человека, который собирается монтировать всецело или частично электросеть в квартире, жизненно важно иметь понимание о том, в какой тон изоляция каждого конкретного провода должна быть окрашена и за счет какого цвета «фазу», «ноль» и «заземление» довольно легко можно отличить друг от друга.

Цвет провода заземления

Обновленные правила проведения электропроводки в квартире и доме гласят о том, что заземление выступает в роли обязательного элемента системы электрической сети в жилом помещении. Соответственно, выпускаемая сейчас на рынке электробытовых приборов техника оснащается проводом заземления. Более того, производственная гарантия сохраняется и действует лишь в том случае, если подача электропитания осуществляется с работающим заземлением.

Согласно правилам устройства электрооборудования, цвет изоляции для провода заземления должен быть желто-зеленым. Разные производители могут вносить какие-то свои дополнения и оттеночные обозначения в виде поперечных полос или продольных линий, обозначенных на поверхности изоляции. Есть даже случаи, в которых провод заземления может быть чисто желтым или чисто зеленым, но это нестандарт. Его очень часто называют «нулевой защитой», но ни в коем случае нельзя его путать с рабочим «нулем» («ноль»).

Если брать во внимание электрическую схему, то на ней «земля» обычно обозначается латинскими литерами РЕ.

Цвет нейтрального провода

Еще один проводник с явным постоянным цветом – это «нейтраль». Иначе его еще называют нулевым проводом («ноль»). Для изоляционного покрытия данного провода предназначен синий (голубой) цвет. На схематических изображениях эта цепочка также прорисовывается голубым или синим цветом. Буквенное обозначение «ноля» — N. Таким же образом именуются контакты, к которым непосредственно подключается «нейтраль». В кабелях с гибкими двухжильными или трехжильными проводами чаще используются светлые оттенки «нейтрали». В одножильных жестких проводниках зачастую применяется изоляция более насыщенного темного оттенка.

Цвет провода «фаза»

Какого цвета «ноль» и какова маркировка «земли» — мы уже выяснили. Когда за каждым отдельным проводом закреплен конкретный цвет, запомнить его принадлежность к определенному проводниковому элементу в цепи довольно легко. Несколько иначе дело обстоит с оттеночным решением третьего провода – «фазы».

Ответить на вопрос о том, провод какого цвета идет на «фазу», однозначно не получится. Объясняется это тем, что, в отличие от «ноля» и «земли», изоляция «фазы» может быть окрашена в совершенно разные цвета. И именно поэтому с такими проводниками дела обстоят несколько сложнее. Исключаются уже описанные ранее цвета, отведенные под «землю» и «нейтраль»: это желтый, зеленый и синий (голубой) соответственно. Все остальные цвета, существующие в природе, могут стать оттеночной маркировкой для обозначения фазных проводов.

Итак, какого цвета провод «фаза» в двухжильном проводе (или трехжильном) встречается чаще всего? На самом деле количество жил в кабеле не имеет принципиального или утвержденного правилами устройства электрооборудования значения для оснащения цветной изоляцией проводников. То есть и в одножильных, и в многожильных проводах могут встречаться фазные проводники в следующих цветовых вариантах изоляции:

  • красный цвет;
  • белый;
  • черный;
  • коричневый;
  • оранжевый;
  • бирюзовый;
  • розовый;
  • серый;
  • фиолетовый и др.

Если говорить о наиболее часто встречаемых цветовых решениях, то это в основном белая, черная и красная изоляция проводников.

Что касается буквенной маркировки «фазы», то в зависимости от количества фазных проводов в кабеле они могут быть обозначены как L1, L2, L3. В многофазных кабелях каждый отдельных провод «фазы» окрашен в отдельные цвет: это облегчает разводку.

Функциональное значение

Каждый проводник в проводке имеет определенное целевое предназначение.

К потребителю от источника питания электрическая энергия передается посредством многожильных проводов. Бытовая техника и приборы в квартире обеспечиваются электроэнергией при помощи трех линий – «земли», «фазы» и «ноля».

Каким цветом в проводке обозначен каждый из проводов – мы уже осведомлены. А вот какой функционал в них заложен?

Если говорить простым языком, то через фазный и нулевой провода подается напряжение. То есть они обеспечивают работу сети переменного тока и являются ее главными компонентами. Главной функцией заземляющей жилы является защита человека от возможного поражения электрическим током.

Принципиальное значение и маркировка фазовых проводников

Рабочая «фаза» пропускает через себя электроэнергию. В рабочей документации электротехнического оборудования фазный канал обозначается заглавной или строчной латинской L, как уже было сказано ранее. В переводе с английского это условное сокращение означает «линия» (line), «подводящий провод» (lead). Если проводка предусматривает применение нескольких фазовых кабелей, к букве на проводе добавляется номер фазы. Европейские стандарты предполагают закрепленное цветовое обозначение фазных кабелей в многожильном проводе:

  • «фаза» L1 облачается в изоляцию коричневого цвета;
  • L2 – черного;
  • L3 – серого.

Таковы обозначения маркировки в трехфазной сети. Однофазная сеть предполагает наличие одного фазного провода – по стандарту коричневого цвета. Но в китайских изделиях стандарты свои, именно поэтому зачастую цвет фазы может отличаться от европейских требований.

Как определить правильность подключения проводов

Чтобы выяснить, например, какого цвета «фаза» в люстре (или в любом другом осветительном, нагревательном и прочем оборудовании, подключение к электросети которого следует обновить), используются соответствующие измерительные приборы. Ведь нередко случается так, что необходимо подвести новую (дополнительную) розетку или подключить люстру, а также прочую бытовую технику. И в этом случае очень важно понимать, какой провод какую функциональную нагрузку в себе несет.

Проще всего, конечно, ориентироваться по буквенной маркировке или по цвету изоляции проводов. Но не всегда все оказывается так просто: чаще всего проблемы возникают в домах, где старая проводка уже обесцветилась и имеет однотонный цвет изоляции. И даже если все проводники имеют ярко выраженные цветовые отличия, стоит все же удостовериться в правильности своих предположений перед монтажом, поскольку даже изготовители могут случайно ошибиться при накладывании изоляции на провода.

Индикатор

Убедиться в достоверности окрашенной в разные цвета изоляции разных проводников можно при помощи индикаторной отвертки. Они бывают разными: есть те, которые предусматривают зажигание светодиода при соприкосновении металлической части с токопроводящим составляющим. А есть такие, для проверки проводов которыми необходимо нажимать соответствующую кнопку. И в первом, и во втором случае при наличии напряжения происходит зажигание светодиода. С помощью этого метода можно проверить любой провод, с любым функционалом и окрасом изоляции – желтым, белым, синим.

Каким цветом «фаза» обозначается в европейских и китайских сборках, по сути, не важно, если под рукой есть индикаторная отвертка. Если при поднесении металлической части к оголенному проводнику загорается светодиод – это фазный провод. Если светодиод не горит – это либо «земля», либо «нейтраль».

Очень важно соблюдать осторожность при подобной проверке. Одна рука должна держать отвертку, вторая не должна прикасаться к металлическим предметам или стенам. Если проверяемый кабель с проводами слишком длинный, стоит придержать его свободной рукой за изоляцию. При этом важно соблюдать дистанцию и избегать соприкосновения с оголенными концами.

Мультиметр

Для выяснения принадлежности проводника к конкретному виду, помимо цветового окраса, маркировки и индикаторной отвертки, можно использовать специальный прибор – мультиметр (или тестер). Как осуществляется такая проверка?

На приборе выставляется шкала, соответствующая показателю выше предполагаемого напряжения в сети, после чего подключаются щупы. При работе с однофазной сетью нужно поставить переключатель в положение, равное 250 В: один щуп касается оголенной части предполагаемого провода «фазы», второй – нейтрали. Если стрелка на приборе отклонится, нужно проделать ту же операцию с другим проводником – предполагаемой «землей». Если все сделано правильно и предположения ваши верны, показания прибора будут ниже, чем те, которые были показаны прибором изначально.

Случается так, что изоляционная маркировка на проводах обесцвечивается. В этом случае придется перебирать все пары. Так можно будет определить назначение каждого из проводников по полученным показаниям.

Правило остается неизменным: прозвонка пары «фаза» — «земля» покажет показания ниже, чем прозвонка пары «фаза» — «ноль».

Похожие статьи

Электричество

Как отремонтировать светодиодный светильник своими руками: виды, причины поломок, способы устранения

Электричество

Как рассчитать электроэнергию? Расчет потребления электроэнергии по мощности оборудования. Показания счетчика и тарифы

Электричество

Как разобрать светодиодную лампу: пошаговая инструкция

Электричество

Душевые кабины — какие лучше? Отзывы о моделях и производителях

Электричество

Как определить, какой провод какой? Цветовая маркировка проводов

Электричество

Какой ток опаснее — постоянный или переменный? Результаты исследований


Цвет провода заземления и выбор его сечения

Схема заземления

Какого цвета провод заземления? Такой вопрос часто встает перед многими нашими согражданами при подключении современного высокотехнологичного оборудования, которое выполнено согласно всем нормам и правилам соответствующих нормативных документов.

Ведь заземление стало неотъемлемой частью любых электрических приборов, начиная от обычного светильника и заканчивая мощными электродвигателями. Поэтому в этой статье мы уделим особое внимание вопросу заземления электрооборудования.

Содержание

  • Зачем нужен, и какие виды заземления бывают?
    • Зачем необходимо заземление?
    • Виды заземления
  • Правила обозначения нулевого и защитного проводника
  • Выбор сечения нулевых и защитных проводников
  • Вывод

Зачем нужен, и какие виды заземления бывают?

Прежде всего следует определиться, зачем вообще нужно это заземление и какие виды заземления бывают? Для ответа на этот вопрос воспользуемся ПУЭ (Правила устройства электроустановок), в которой данному вопросу посвящена целая глава 1.7.

Зачем необходимо заземление?

Для ответа на этот вопрос воспользуемся п. 1.7.29 ПУЭ, которое говорит, что защитное заземление – это заземление, выполняемое в целях электробезопасности. Как следует из определения, основная цель данного соединения — обеспечение защиты человека. Как оно действует и зачем — давайте разберем подробнее.

Итак:

  • Как известно, любая электроустановка или электроприбор имеет проводники и детали схемы, находящиеся под напряжением. Данные проводники и детали схемы имеют изоляцию, которая препятствует наведению напряжения на корпусе электроприбора. Это может быть как изоляционный материал, так и воздушный зазор, достаточный для исключения соприкосновения с корпусом.
  • В случае нарушения изоляционных свойств проводника либо попадания воды на детали схемы, находящиеся под напряжением, возможно появление напряжения на корпусе. Вследствие этого при прикосновении к корпусу такого устройства возникнет ток, цепь которого будет проходить через человека на землю.
  • Как гласит инструкция по оказанию первой помощи, смертельным для человека является ток в 100мА. Это очень маленькая величина. А для цепей постоянного тока она еще меньше.

Обратите внимание! Кто-то сейчас начнет говорить, что это все ерунда и его било током значительно большего значения. Но, во-первых, он вряд ли замерял величину тока, протекавшего через его тело. А во-вторых, здесь многое зависит от цепи протекания тока по человеку, его изоляции, которая достаточно существенно меняется в течение дня, состояния сердца и многих других параметров. Поэтому мы советуем довериться в этом вопросе медикам.

Протекание тока при отсутствии защитного заземления

  • В случае же, если корпус устройства заземлен, то при появлении на его корпусе напряжения, через защитное заземление потечет ток. При этом напряжение на самом корпусе будет близким к нулю. Поэтому при прикосновении к нему человека нечего не произойдет, ведь какой бы не был человек он имеет большее сопротивление, чем заземляющий проводник.

Виды заземления

На данный момент существует несколько видов заземления. Причем большинство из них обусловлены не столько вопросами электробезопасности, сколько вопросами работы электрических установок.

Мы рассмотрим только вопросы, связанные с защитным заземлением в цепях с глухозаземлённой нейтралью, которая используется в большинстве сетей с напряжением до 1кВ.

Системы заземления в сетях с глухозаземленной нейтралью

Согласно п. 1.7.3 ПУЭ, на данный момент в сети до 1кВ с глухозаземленной нейтралью используются системы TN – C, TN – S, TN – C – S и TT. Каждая из этих систем имеет свои особенности образования нулевого и защитного провода и практически все из них можно создать своими руками.

Итак:

  • Система TN – S предполагает раздельное подключение и пролегание провода нейтрали и защитного заземления по всей длине, в нашем случае от понижающего трансформатора на подстанции до нашего электроприбора.
  • Система TN – C предполагает совместную прокладку провода нейтрали и защитного заземления. Но для данной системы есть определенные ограничения, которые позволяют применять ее только в распределительных устройствах, ведь в противном случае цена использования такой системы будет не целесообразна. Но об этом мы поговорим чуть ниже.

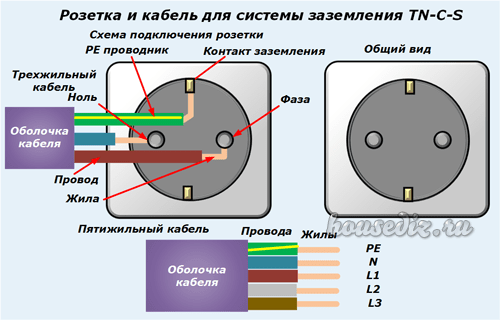

  • Система TN – C – S предполагает совместную прокладку провода нейтрали и защитного заземления с его последующем разделением. Например, от понижающего трансформатора на подстанции до вашего дома они проложены совместно, а для разводки по дому и квартирам разделены на отдельные проводники.
  • И наконец, система TT предполагает прокладку отдельного провода нейтрали от понижающего трансформатора до конечного потребителя. При этом провод защитного заземления подключается к независимому контуру.

Правила обозначения нулевого и защитного проводника

Теперь мы вплотную подошли к вопросу, каким цветом провод заземления обозначается в схемах и по месту. Ведь данный вопрос имеет четкие предписания, которые оговорены в главе 1.1 ПУЭ.

Правила цветового обозначения проводов

Итак:

  • Начнем с обозначения нулевого провода. Согласно п.1.1.29 ПУЭ, данный проводник должен быть обозначен голубым цветом. Причем сделано это должно быть по всей длине проводника. Исключение составляют места, не доступные для обслуживания.

Обратите внимание! При нанесении цветовой окраски непосредственно на проводник краска должна отвечать требованиям по нагреву, а также должна сохранять стойкость цвета в процессе эксплуатации.

  • Кроме цветового обозначения для нулевых проводов предусмотрено еще и буквенная маркировка. Ее зачастую используют при обозначении нулевых проводников в схемах. Согласно п.1.1.29 ПУЭ, они должны иметь обозначение – N.
  • Цвет заземляющего провода, предназначенного для электробезопасности, должен быть выполнен в виде желто-зеленых полос. Причем при нанесении окраски непосредственно на проводник это могут быть равные полосы шириной от 15 до 100 мм.
  • Буквенное обозначение для проводников защитного заземления используется в основном в схемах, но может быть применено и на самих проводниках. Согласно п1.1.29 ПУЭ, оно должно быть – РЕ.
  • А вот провод заземления какого цвета необходимо применять для систем TN – C и TN – C – S? Ведь данные системы предполагают использование одной шины в качестве нулевой и в качестве защитной. В этом случае проводник должен иметь голубую окраску по всей длине, а на концах проводников должна быть нанесена желто-зеленая окраска.
  • Отличия данные системы имеют и в плане буквенного обозначения. В системах TN – C и TN – C – S для обозначения нулевого и защитного проводника используются символы PEN.

Выбор сечения нулевых и защитных проводников

Но не только вопрос: какого цвета заземляющий провод ,  должен вас интересовать при создании контура заземления. Одним из важнейших вопросов в этом плане является сечение проводников и непосредственно конструкций, которые можно использовать в качестве заземления.

  • Для заземления могут быть использованы искусственные и естественные заземлители. К естественным заземлителям, согласно п. 1.7.109 ПУЭ, относятся железобетонные и металлические элементы зданий, металлические водопроводные трубы, пролегающие в земле, металлические оболочки кабелей, проложенных в земле, обсадные трубы скважин и многое другое.
  • В то же время в качестве естественных заземлителей запрещено использовать газовые, канализационные и трубы системы отопления, алюминиевые оболочки кабелей и предварительно напряженную арматуру железобетонных конструкций.

Обратите внимание! Запрет на использование данных систем в качестве заземлителей не исключает их подключение к заземлению для выравнивания потенциалов.

На фото представлена таблица выбора сечения проводников для монтажа искусcтвенного заземлителя

  • Искусственные заземлители обязательны для использования в сетях выше 1кВ. В домашних же условиях зачастую можно обойтись искусственными заземлителями. Если же вы собрались монтировать собственный контур заземления, то видео на страницах нашего сайта должно помочь вам в этом вопросе.
  • Искусственный заземлитель должен изготавливаться из медных, оцинкованных или просто металлических изделий. Причем размеры и сечение таковых строго нормируются. Все эти требования сведены в табл.1.7.4 ПУЭ.
  • Что касается сечения проводников заземления, то они должны быть такого же сечения, как и фазный провод. Данное правило распространяется на все проводники сечением до 16 мм2. Для проводников большего сечения имеется табл. 1.7.5 ПУЭ.

Таблица выбора сечения защитных проводников

  • Отдельно стоит отметить системы TN – C и TN – C – S. Для данных систем минимальное сечение совместного нулевого и защитного провода должно быть не меньше 10 мм2 для меди и не менее 16 мм2 для алюминиевых проводников. Это делает возможным применение таких систем только в распредустройствах. Совмещать нулевой и защитный проводники при меньшем сечении провода запрещено.

Вывод

Теперь вы знаете, как правильно выбрать заземление и цвет провода для его обозначения. Как видите, это задача не столь уж и сложная, но она требует взвешенного подхода. Ведь от правильности ваших действий зависит не только ваша жизнь, но и членов вашей семьи. Поэтому наплевательское отношение к данному вопросу недопустимо.

Полное руководство по цветовым кодам электропроводки

Знание своих цветов является ключом к тому, чтобы стать успешным электриком. Цветовые коды и символы — это способ понять, какие цвета используются и что они означают. Без этих знаний вы можете вызвать пожар, подключив что-то неправильно, или повредить прибор, подключив не тот шнур.

Знание цветовых кодов электропроводки применимо не только к электрикам. Это также применимо к тем, кто покупает электротовары. Так что всякий раз, когда вы размещаете заказ на компоненты, которые будут использоваться в электропроводке, будет хорошо запомнить коды.

Это руководство научит вас всему, что вам нужно знать об электрических проводах и их работе, а также даст несколько советов по цветовой маркировке, которые вы должны запомнить. Прочитав это, вы сможете подключить что угодно, не делая ошибок.

Содержание

Типы проводов, используемых для электропроводки

. Оттуда вы будете знать, какой цвет представляет какой цвет.

Горячая проволока

Горячая проволока обозначает проводник, который обеспечивает постоянный ток к нагрузке. Он используется для освещения, например, когда в цепь включена лампочка накаливания.

Тот факт, что они являются токоведущими проводами, означает, что с ними следует обращаться с максимальной осторожностью и предосторожностями.

Провод под напряжением

Провод под напряжением обычно используется для передачи тока в цепи переменного тока. Это также тип провода, в котором электрический ток используется в качестве источника питания для других электрических устройств, таких как двигатели, освещение и бытовые приборы.

Как правило, вы должны использовать этот тип провода для подключения ваших электрических устройств, подключенных к розетке, в то время как вы должны использовать провода под напряжением для подключения розеток или выключателей.

Заземляющий провод

Заземляющий провод также известен как токопроводящий заземляющий провод. Он используется для соединения электрических устройств с землей и может быть как металлическим, так и неметаллическим. Основной целью использования заземляющего провода является устранение любой возможности поражения электрическим током при подключении электрических устройств и компонентов.

Он также служит для электрического заземления цепей и компонентов.

Нейтральный провод

Нейтральный провод предназначен для передачи электрического тока обратно к источнику.

В цепи переменного тока нейтральный провод подключается к источнику электричества и используется в качестве обратного пути для электрического тока.

В цепи постоянного тока нейтральные провода используются для соединения источника электроэнергии с аккумуляторной батареей.

Различные цветовые коды проводки и их значение

Вернемся к основной теме. Давайте рассмотрим различные цветовые коды проводки и их значение.

Коричневый = провод под напряжением

Это провод под напряжением в кабеле, образующем цепь.

Черный = нейтральный провод

Этот провод не несет тока, но используется для заземления других проводов.

Синий или Синий и Белый = нейтральный провод: провод без тока, который используется для заземления некоторых других проводов.

Зеленый = провод заземления:  Это оголенный медный провод, обеспечивающий точку подключения для заземления. Его не следует путать с зеленым, который указывает на заземление, например, электрический прибор с внутренним заземлением.

Желтый:  Это также используется для обозначения земли или земли.

Белый = провод питания:  Это провод, который передает ток от источника питания к устройству.

Зеленый и белый = провода заземления:  Это оголенные медные провода, по которым проходит ток от источника питания к земле.

Красный = горячий провод:  По этому проводу проходит ток от основного источника питания к устройству.

Цветовые коды проводки для Великобритании

Вы, наверное, думаете, что цветовые коды для проводки универсальны. На самом деле правила различаются в зависимости от географического региона.

Цветовые коды проводки для Великобритании отличаются от цветовых кодов для рынка США. Итак, было бы хорошо определить эти два региона всякий раз, когда мы обсуждаем эту тему.

Цветовые коды проводки в Великобритании были согласованы в 2006 году. Они известны как BS 7671. Система основана на данных Европейского комитета по стандартизации (CENELEC).

Цветовые коды используются во всех странах ЕС. Так что, если вы покупаете электротовары в какой-либо стране, будет хорошо перед их покупкой посмотреть цветовые коды проводки, чтобы избежать ошибок при их установке.

Цветовые коды проводки для США

В США система цветового кодирования отличается от европейской. Цветовые коды были разработаны в конце 1940-е годы Национальным бюро стандартов (NBS).

NBS создал несколько комитетов для разработки стандарта электрических проводов и кабелей. В результате каждый комитет создал свои стандарты и опубликовал их как стандарты NBS.

Со временем эти стандарты были приняты в качестве национальных стандартов. Первым был NEMA-001 в 1949 году, затем NEMA-002 в 1950 году и так далее.

Национальный электротехнический кодекс был принят в 1954 году, чтобы помочь стандартизировать эти национальные стандарты в единый код для всех электротехнических изделий, продаваемых в Соединенных Штатах. Он также известен как NEC Table 600 или NEC 600 Series.

Цветовой код США отличается от цветового кода Великобритании. Таким образом, когда вы покупаете провода и другие электрические компоненты, очень важно не перепутать цветовые коды проводки Великобритании и США.

Цвета трехфазной проводки в Великобритании

Цвета электропроводки также определяются по фазам. Например, в Великобритании у нас есть трехфазная проводка, цвета которой могут отличаться от обычных кодов Великобритании.

Цвета следующие:

-Синий = Нейтральный

-Красный = Живой (горячий) провод 3-х фазной цепи.

-Желтый = провод заземления трехфазной цепи.

-Зеленый = провод питания трехфазной цепи.

Европейские (IEC) цветовые коды проводов

Также важно знать европейский цветовой код, широко известный как IEC электрические цветовые коды. Коды IEC были введены в 2010 году и аналогичны европейским цветовым кодам.

Канадские цветовые коды

Помимо американских и европейских, у нас также есть канадские цветовые коды электропроводки. Они очень похожи на американские коды проводки, так что путаться не стоит.

На изображении ниже показаны различные цветовые коды электропроводки для разных регионов/стран.

Значение цветовых кодов электропроводки

Имеют ли значение цвета электропроводки? Вы можете спросить.

Независимо от того, являетесь ли вы покупателем или электриком, вас должны волновать цвета, используемые в вашей электропроводке. Вот основные причины, по которым эти цветовые коды имеют значение:

Безопасность

Цвета электропроводки могут представлять угрозу безопасности. Например, вы можете не знать, что красный провод находится под напряжением и его нельзя трогать. Это жизненно важно, поскольку мы не можем недооценивать опасности, связанные с обращением с электричеством. Чем безопаснее вы находитесь, тем лучше.

Установка и техническое обслуживание

Электромонтаж должен выполняться четко и точно. Все компоненты и провода должны быть установлены на свои законные места. И именно здесь проявляется важность цветового кода. Цветовые коды используются для обозначения того, какие провода горячие, а какие нейтральные. Это помогает электрикам в их установке и техническом обслуживании.

Электрическая изоляция

В большинстве случаев электрическая изоляция служит для защиты проводов и связанных с ними компонентов от физических и электрических повреждений.

Цветовые коды помогают в электрической изоляции, например, кондиционеры. Пользователи могут идентифицировать провода, которые несут электричество в комнату, чтобы гарантировать, что все приборы не будут затронуты неисправным устройством.

Инструкции

Вы инструктор, обучающий студентов-электротехников? Цветовые коды могут иметь жизненно важное значение в вашей сфере деятельности. Они облегчат ваш учебный процесс.

Цветовые коды также помогают в инструкциях для домовладельцев и электриков, которые могут впервые устанавливать электрическое устройство или прибор.

Эстетика и организация

Цветовые коды помогают в эстетике. Пользователи могут использовать цветовые коды для организации своих проводов и поддержания их в чистоте и порядке. Имейте в виду, что некоторые электрические цепи состоят из сложной проводки. В некоторых вам придется иметь дело с многочисленными проводами. Использование разных цветов улучшит номинальную стоимость поля и сделает его организованным.

Соответствие стандартам электропроводки

Вот и все. Инженеры и электрики всегда требуются

Цветовые коды позволяют пользователям соблюдать стандарты электропроводки. Есть некий стандарт, регламентирующий цветовую маркировку проводов.

Заключение

Надеюсь, вы понимаете важность цветовых кодов электропроводки на этом этапе. Если у вас есть какие-либо вопросы или опасения, рассмотрите возможность получения полной информации от опытных технических специалистов.

В противном случае мы в ICRFQ поможем вам найти лучшие электрические компоненты в Китае.

Если вы хотите найти больше дистрибьюторов электронных компонентов, ознакомьтесь со следующими статьями:

Дистрибьюторы электронных компонентов в США

Дистрибьюторы электронных компонентов в Великобритании

Дистрибьюторы электронных компонентов в Китае

Дистрибьюторы электронных компонентов в Индии

Дистрибьюторы электронных компонентов в Сингапуре

Дистрибьюторы электронных компонентов в Малайзии

Дистрибьюторы электронных компонентов во Вьетнаме

Дистрибьюторы электронных компонентов в Южной Корее

Дистрибьюторы электронных компонентов в Тайване

Дистрибьюторы электронных компонентов в Гонконге

Цвета электрических проводов — что нужно знать

Цвета электрических проводов не служат эстетическим целям. Причина использования цветов домашних электрических проводов и цветовых кодов трехфазных проводов состоит в том, чтобы помочь вам понять свойства каждого провода. Это для вашей безопасности и безопасности ваших приборов и дома. Если ваши электрические провода подключены неправильно, это представляет опасность. Поскольку по всем проводам протекает электрический ток, с ними следует обращаться с одинаковой осторожностью.

Объяснение цветов электрических проводов

Цветовой код электрических проводов является стандартом в США, которому следуют все квалифицированные электрики. Используется для облегчения монтажа и ремонта. Если электропроводка в вашем доме была установлена ​​одним подрядчиком по электротехнике, а отремонтирована другим, оба электрика смогут идентифицировать разные провода. Вот руководство к тому, что представляет каждый цвет.

Нейтральные провода — белый провод

Нейтральный провод возвращает цепь к первоначальному источнику питания. Без этого у вас не может быть электричества. Это обеспечивает циркуляцию электрического тока через вашу электрическую систему, что позволяет полностью и безопасно использовать электроэнергию.

Горячие провода — белые провода с лентой

Когда вы видите белые провода, покрытые красной или черной лентой, это означает, что они являются горячими проводами. Эта лента обычно оборачивается вокруг изоляции. В этом случае провод используется не как нейтральный, а как провод под напряжением. Это произойдет, если у вас есть 2-жильный кабель, которому требуется второй горячий провод для цепи на 240 вольт.

Черные провода

Черные провода можно использовать в качестве ветвей выключателя, которые являются связующим звеном между выключателями и электрическими нагрузками. Они передают электроэнергию к розеткам и выключателям во всех типах цепей. Горячие провода переносят электрический ток от вашей электрической панели или коробки выключателя к месту назначения. Они считаются постоянно находящимися под напряжением, а это означает, что при обращении с этими горячими проводами следует проявлять особую осторожность. Красный, синий и желтый провода часто используются для очень похожих целей.

Красные провода

Красные провода также можно использовать в различных ножках выключателя. Это вторичные провода под напряжением в цепях 220 вольт. Красные провода чаще всего используются для подключения домашней электросети. Они также используются для подключения проводных детекторов дыма. Это означает, что если сработает один датчик дыма, все остальные датчики дыма в цепи также сработают. Красные провода также используются для установки потолочных вентиляторов с выключателем света.

Синие и желтые провода

Различные выключатели, управляющие одним и тем же освещением, используют синие провода. Синие и желтые провода почти не используются для подключения к электрической розетке. Они несут энергию и действуют как провода под напряжением, протянутые по кабелепроводу. Желтые провода можно использовать в качестве ножек выключателя для потолочных вентиляторов и розеток в паре с выключателями света. Синие провода обычно используются в качестве проводников в трех- или четырехпозиционных переключателях, поэтому два переключателя могут управлять одним выходом.

Провода заземления

Зеленые провода

Зеленый провод предназначен для заземления электрической цепи. Эти провода подключаются к клемме заземления в розеточном сейфе. Они идут к заземляющей шине в вашем главном электрическом щите. Если какой-либо провод под напряжением соприкасается с металлом или любым другим проводящим материалом, эти провода используются в качестве отказоустойчивых. Они обеспечивают электрическому току путь отхода в земле. Зеленые провода можно подключать только к другим зеленым проводам. В случае неисправности провода могут быть под напряжением, и с ними следует обращаться с осторожностью. Только по этой причине следует использовать зеленые провода. Это может быть риск поражения электрическим током. Важно отметить, что заземляющие винты также могут быть окрашены в зеленый цвет.

Неизолированные медные провода

Заземление вашего дома позволяет электричеству возвращаться в землю, если есть проблема с вашей электрической системой. Все в вашем доме должно быть заземлено. Это означает, что оголенные медные провода должны быть подключены ко всем устройствам, светильникам и металлическому корпусу приборов, розеток и выключателей. Поскольку электрические металлические коробки являются проводящими, они также должны быть заземлены.

Важность цветов электрических проводов в DFW

Компания Milestone обслуживает DFW уже много лет. Мы стремимся предоставлять лучшие электрические услуги для вас и вашего дома, а также знакомить домовладельцев с электрическими компонентами в их доме. Знание того, как работает система электропроводки, может принести пользу вам и вашему дому. Неправильно подключенный дом может быть источником поражения электрическим током и пожара.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
