Зачем нужна гидрострелка? Назначение и принцип работы.

Оборудование котельной – это отдельная обширная тема, которую мы уже как-то затрагивали. Один из элементов котельной, который постоянно на слуху – это гидравлический разделитель. Затронем в этой статье принцип работы гидростелки, для чего она нужна и ее основное назначение.

Содержание

  • 1 Нужна ли Вам гидрострелка?
  • 2 Устройство гидрострелки
  • 3 Принцип работы гидрострелки
  • 4 Альтернативные режимы работы гидрострелки
  • 5 Дополнительные возможности и мифы
  • 6 Когда и при каких условиях нужно ставить гидрострелку?

Нужна ли Вам гидрострелка?

В погоне за дополнительной выгодой многие продавцы, менеджеры и даже производственники готовы рассказывать все, что угодно, если это поможет продать товар. Вот и появляются различные чудо шланги, невероятно надежные котлы и так далее.

Но настоящий простор для деятельности аферистов – это товары, про которые потребитель знает мало. Слышал что-то о его пользе, но не знает, в чем она заключается.

Один из таких приборов, овеянный массой легенд и слухов – это гидрострелка. Устройство нужное, но для совершенно определенной задачи, все остальное – маркетинг и профанация.

Устройство гидрострелки

Это просто небольшая труба с сечением в виде круга или прямоугольника, в которой есть четыре патрубка, через которые идет тепло к потребителю в одну сторону и обратка в котел в другую.

Назначение гидрострелки – это разделение контур котла и контура потребителя.

Расположить гидроразделитель можно как вертикально, так и в горизонтальной плоскости, все зависит от особенностей помещения. Чаще всего ставят вертикально, так как в этом положении проще установить сверху воздухоотводчик, а внизу – кран для удаления ненужных веществ.

Принцип работы гидрострелки таков, что она не может работать независимо, нужен комплекс. Вся система включает в себя такие компоненты:

  • Сама гидрострелка
  • Главный коллектор
  • Насосные группы (одни прямая и две смесительные)
  • Обвязка
  • Контроллер управления

Принцип работы гидрострелки

Производители и ушлые маркетологи заявляют о трех возможных режимах работы гидрострелки. В то время, как эксперты утверждают, что способ использовать данное устройство есть только один.

Когда котел дает больше энергии, чем нужно всей теплосистеме потребителя, в таком случае излишки тепла возвращаются по стрелке в сам котел.

Это защищает наш котел от обратки, которая при пониженных тепловых значениях может нанести ущерб всей системе и дает дополнительный нагрев.

Главный принцип работы гидрострелки – не манипуляции с перераспределением тепла между основной подачей и обраткой, а обеспечение возможности работы насосов всех контуров системы отопления.

Поясним: если один мощный насос дает повышенное давление на один из контуров, то второй насос, более слабый по своим характеристикам, перестает выполнять свою задачу и не забирает ровным счетом ничего, из-за чего возникают перебои, перепады температурные и другие неприятности.

Гидравлический разделитель создает область нулевого сопротивления. Благодаря чему удается распределить нагрузку по всем контурам и насосам равномерно, и таких проблем не будет никогда. Равномерность позволяет также повысить устойчивость и надежность всей системы в целом, так как ни один из участков больше не подвергается критическим нагрузкам.

Альтернативные режимы работы гидрострелки

Несмотря на то, что правильным принципом работы гидрострелки является только способ, описанный выше, нужно учитывать, что существует техническая возможность использовать и альтернативу.

Одна из них – это когда котел работает уравновешенно, отдает тепла столько же, сколько идет на обратку. Но это условие подобно сферическому коню в вакууме, так как полная тождественность значений Q1(контур котла) и Q2 (контур потребителя) достигается крайне редко и на очень небольшие сроки. Так что всерьез строить работу на этом режиме нельзя.

Второй режим работы гидрострелки несет в себе угрозу и его следует всячески избегать.

Он строится на том, что котел отдает тепла меньше, чем требуется потребителю, и в этом случае часть тепла из обратки по гидроразделителю уходит обратно в контур потребления, что не идет на пользу ни системе, ни потребителям.

Минусы очевидны – обратка в котел идет с пониженными температурными значениями, то есть котел фактически остужается при получении обратного теплоносителя, что запрещено по всем стандартам, ГОСТам и даже здравому смыслу, так как итоговая мощность, отдаваемая в контур потребления, становится меньше и желаемый результат не достигается.

Дополнительные возможности и мифы

Есть мнение, что конструкция гидрострелки позволяет также выполнять такие задачи:

  • Защита котла от теплового удара
  • Увеличение долговечности системы отопления
  • Повышает коэффициент полезного действия (КПД) котла

Однако независимые специалисты утверждают, что это только сказки для увеличения продаж.

При этом дополнительные опции все-таки есть, это дополнительная защита от грязи, воздухоотведение, защита котла от обратки с пониженной температурой.

Но эти функции можно обеспечить гораздо более дешевыми устройствами.



Когда и при каких условиях нужно ставить гидрострелку?

Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным. ф

Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.

Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

гидроразделитель в системе, для чего нужна, что это такое и зачем, гидравлический распределитель, устройство стрелки, как рассчитать


Содержание:


Назначение гидрострелки — для чего она нужна
Принцип работы гидроразделителя
Выбор гидравлического распределителя для системы отопления
Достоинства гидрострелок


Гидрострелка – это несложное устройство, влияющее на балансировку отопительной системы и повышающее ее надежность. Существует несколько видов гидрострелок, причем некоторые из них могут иметь совсем другие названия, отображающие функциональное назначение конкретного устройства. В данной статье будет рассмотрена гидрострелка для отопления, ее назначение и особенности.


Назначение гидрострелки — для чего она нужна


Гидрострелка в отопительных системах выполняет следующие функции:

  1. Одной из главных функций гидроразделителя является гидродинамическая балансировка в отопительном контуре. Рассматриваемое устройство врезается в систему как дополнительный элемент и обеспечивает защиту чугунного теплообменника, расположенного в котле, от теплового удара. Именно поэтому гидроразделители обязательны к установке при использовании котлов с теплообменниками из чугуна. Кроме того, гидрострелка обеспечивает защиту отопления от повреждений при спонтанном отключении одного из ее элементов (например, ГВС или теплых полов).
  2. При обустройстве многоконтурного отопления гидроразделитель попросту необходим. Все дело в том, что контуры при работе могут конфликтовать и мешать друг другу – а установленный разделитель предотвратит их сопряжение, за счет чего система сможет нормально функционировать.
  3. Если отопительная система была спроектирована правильно, то гидрострелку можно использовать в качестве отстойника, удерживающего в себе различные твердые механические примеси, содержащиеся в теплоносителе.
  4. Находящийся в системе отопления гидроразделитель позволяет удалять из контура воздух, избавляя от необходимости использования других способов стравливания воздуха и предотвращая окисление внутренних поверхностей элементов отопительной системы.


Знание того, для чего нужна гидрострелка в системе отопления, позволит правильно подобрать и установить подобное устройство.

Принцип работы гидроразделителя


Первым делом нужно понять, что такое гидрострелка в системе отопления как отдельный элемент. Конструктивно гидрострелка представляет собой полое устройство в виде трубы с квадратным сечением профиля (прочитайте: «Принцип работы и устройство гидрострелки отопления, назначение»). Простота конструкции говорит о том, что и принцип работы такого устройства достаточно прост. Благодаря гидрострелке в первую очередь выделяется и выводится из системы воздух, для чего используется автоматический воздухоотвод.


Отопительная система делится на два контура – большой и малый. Малый круг включает в себя саму гидрострелку и котел, а в большом круге к этим элементам добавляется еще и потребитель. Когда котел выдает оптимальное количество тепла, полностью расходуемое на отопление, то теплоноситель в гидрострелке перемещается лишь в горизонтальной плоскости. При нарушении баланса тепла и его расхода теплоноситель остается в пределах малого контура, и температура перед котлом растет.



Все эти действия приводят к автоматическому отключению системы, но теплоноситель при этом продолжает спокойно двигаться в малом контуре – и так ровно до тех пор, пока его температура не снизится до необходимого значения. По достижении заданной отметки котел возобновляет работу в штатном режиме. Все это дает ответ на вопрос о том, зачем нужна гидрострелка для отопления – она обеспечивает независимую работу всех контуров.


Гидравлический разделитель может использоваться и в сочетании с твердотопливными котлами. Принцип работы отопления с гидрострелкой сохраняется, но само устройство подключается к входу и выходу из отопительного оборудования – такая конструкция дает возможность тонкой настройки температуры в системе.

Выбор гидравлического распределителя для системы отопления


Зная, что такое гидравлический разделитель в системе отопления, можно приступать к выбору подходящего устройства. При выборе гидрострелки нужно учитывать всего один показатель – стрелочный диаметр, т.е. диаметры патрубков, которые можно подводить к устройству. Для максимальной эффективности выбирать устройство нужно таким образом, чтобы поток теплоносителя в отопительном контуре не ограничивался, а вот в самой гидрострелке и патрубках он должен двигаться с минимальной скоростью (рекомендуемое значение составляет около 0,2 м/сек. ).



Перед тем, как рассчитать гидрострелку системы отопления, нужно узнать следующие показатели:

  • D – диаметр гидрострелки, мм;
  • d – диаметры подводящих патрубков, мм;
  • G – предельное значение скорости тока жидкости по гидрострелке;
  • w – предельная скорость тока воды по поперечному сечению гидрострелки;
  • c – теплоемкость теплоносителя;
  • P – максимальная мощность котла, кВт;
  • t2-t1 – разница температур теплоносителя на подаче и обратке (стандартное значение составляет около 10 градусов).



Для расчета зависимости диаметра гидроразделителя от предельного значения напора системы необходимо взять значение диаметра подводящего патрубка и умножить его на 3, или же используется формула, в которой число 18,8 умножается на квадратный корень максимальной скорости движения жидкости, деленной на предельную скорость тока жидкости по поперечному сечению устройства.


Перед тем, как рассчитать гидрострелку для отопления, стоит также узнать о зависимости ее диаметра от мощности котла. Формула имеет такой же вид, но квадратный корень в данном случае извлекается из мощности котла, деленной на произведение скорости движения жидкости вдоль поперечного сечения разделителя, умноженной на разницу температур.

Достоинства гидрострелок


Гидравлические разделители, используемые в отопительных системах, имеют ряд достоинств, которые делают установку данных устройств оправданной:

  • Возможность избежать проблем при подборе размеров циркуляционного насоса, устанавливаемого во вторичном контуре и отопительном оборудовании;
  • Устранение конфликтов, возникающих между котловым контуром и отопительными;
  • Равномерное распределение потоков теплоносителя между отопительным оборудованием и потребителями;
  • Обеспечение наиболее благоприятной работы всех элементов отопления;
  • Возможность врезки в систему расширительного бака и автоматического воздухоотводчика;
  • Возможность беспрепятственного подключения к системе дополнительных элементов.



Кроме того, используемая при устройстве отопления стрелка позволяет существенно сэкономить на энергоресурсах: расход газа снижается примерно на четверть, а электричества – почти в два раза.


Заключение


Гидравлический распределитель для отопления – это очень полезное приспособление, позволяющее оптимизировать работу отопительной системы. Благодаря своим качествам рассматриваемые устройства позволяют добиться наиболее эффективного распределения тепла в отопительной системы при минимальных начальных затратах и существенной экономии в дальнейшем.

Тепло и его воздействие на гидравлические системы

Что такое тепло?

Теплота представляет собой форму энергии, связанную с движением атомов или молекул в твердых телах и способную передаваться через твердые и жидкие среды за счет теплопроводности, через жидкие среды за счет конвекции и через пустое пространство за счет излучения.

Для использования в гидравлических приложениях нам необходимо перевести вышеприведенное определение в более работоспособное утверждение, которое поможет нам лучше понять физику, лежащую в основе этого явления, называемого теплом. Что-то вроде «Каждый раз, когда жидкость течет от высокого давления к более низкому давлению, не производя механической работы, выделяется тепло».

Причины тепловыделения
  • Ограничение потока или дросселирование
    • Использование регуляторов расхода, пропорциональных, редукционных, предохранительных, редукционно-сбросных, уравновешивающих и сервоклапанов создает перепад давления для выполнения своей работы.
  • Чрезмерная скорость потока
    • Неправильный размер проводников жидкости может привести к выделению тепла. Например, для трубы с наружным диаметром ½ дюйма скорость потока 10 галлонов в минуту выделяет тепло со скоростью около 25 БТЕ/фут-ч. Удвоение скорости потока до 20 галлонов в минуту увеличивает тепловыделение в 8 раз, примерно до 200 БТЕ/фут-ч. Вот несколько практических правил при определении скорости гидравлического проводника:
  1. Всасывающие трубопроводы насоса должны быть рассчитаны на скорость 2–4 фута/сек
  2. Возвратные линии должны быть рассчитаны на скорость 10–15 футов/сек.
  3. Линии среднего давления (500–2000 фунтов на квадратный дюйм) должны быть рассчитаны на скорость 10–15 футов/сек.
  4. Линии высокого давления (3000–5000 фунтов на квадратный дюйм) должны быть рассчитаны на скорость 20–30 футов/сек.
  • Проскальзывание в насосах
    • По мере износа насосов увеличивается внутренняя утечка или «проскальзывание». В насосах с фиксированным рабочим объемом эта утечка течет от выхода высокого давления обратно через насос к входу низкого давления. В насосе с компенсацией давления этот поток вытесняется через дренаж корпуса. Когда это происходит, жидкость переходит от высокого давления к низкому давлению, не совершая никакой механической работы, тем самым выделяя тепло.
  • Внутренняя утечка в клапанах
    • По мере износа клапанов в них образуются пути утечки, которые позволяют маслу под высоким давлением просачиваться в порт низкого давления, создавая тепло.
  • Газонаполненные аккумуляторы
    • Пульсирующие аккумуляторы могут создавать высокое давление на стороне газа. Это тепло может передаваться обратно в масло, повышая температуру и создавая горячую точку в вашей гидравлической системе.
  • Нерегенеративное высвобождение потенциальной энергии
    • Когда груз поднимается с помощью гидравлики, потенциальная энергия накапливается в грузе. Сброс нагрузки обычно включает нерекуперативное дросселирование, при котором выделяется тепло.
Воздействие тепла на систему

Тепло оказывает множество вредных воздействий на компоненты гидравлической системы. Но самым пагубным действием тепла является распад масла. Температура масла должна поддерживаться на уровне 120°F для оптимальной работы и никогда не должна превышать 150°F. При высоких температурах окисление масла ускоряется. Это окисление сокращает срок службы жидкости из-за образования кислот и шлама, которые разъедают металлические детали. Эти кислоты и шлам забивают отверстия клапана и вызывают быстрый износ движущихся компонентов. Химические свойства многих гидравлических жидкостей могут резко измениться в результате повторяющихся циклов нагрева/охлаждения до экстремальных температур. Такое изменение или выход из строя гидравлической среды может нанести серьезный ущерб гидравлическим компонентам, особенно насосному оборудованию. Другим эффектом тепла является снижение вязкости масла и его способности эффективно смазывать движущиеся части насоса и связанного с ним гидравлического оборудования.

Расчет полезного тепла
  • HP = лошадиная сила
  • галлонов в минуту =
  • галлонов в минуту

  • PSI = фунты на квадратный дюйм
    • л.с. = галлонов в минуту x фунтов на квадратный дюйм / 1714
    • 1 л.с. = 2545 x БТЕ/час
    • л. с. x 746 =
    • кВт

    • кВт x 3413 = БТЕ/час
    • кВт x 1341 =
    • л.с.

Отвод тепла от стального резервуара

HP (тепло) = 0,001 x T x A

A = площадь поверхности резервуара в квадратных футах. Площадь поверхности дна резервуара может использоваться только в расчеты, если бак находится на высоте 6,0 дюймов от земли.

T = разница в градусах Фаренгейта между температурой окружающего воздуха и маслом внутри бака.

Рекомендации по снижению тепловыделения
  • Разгружайте насос в периоды, когда давление не требуется
    • Этого можно добиться путем добавления предохранительного клапана с электромагнитным вентилированием на насосы с постоянным рабочим объемом и регулятора с электромагнитным вентилированием на насосы с компенсацией давления. Это удалит компонент высокого давления из приведенного выше определения.
  • Используйте самый большой резервуар, подходящий для вашего применения.
    • Чтобы получить от резервуара наибольшую площадь поверхности или охлаждающую способность, примите во внимание приведенные выше расчеты.
  • Установите основное системное облегчение на самое низкое значение, которое все еще будет работать.
    • Эта настройка обычно на 200–250 PSI выше максимального давления, необходимого в системе для выполнения работы.
  • Поместите резервуар в место, обеспечивающее максимальный доступ воздуха.
    • Закрывая бак, вы значительно снижаете его способность излучать тепло, а в некоторых случаях это может привести к преждевременному перегреву системы.
  • Установка или проектирование теплообменников в системе поможет отводить избыточное тепло.
  • Теплообменники могут использоваться для отвода избыточного тепла в гидравлической системе. Реализация теплообменников имеет много переменных, которые необходимо учитывать. Практические правила выбора теплообменника следующие:
    • Простая схема с минимальным количеством клапанов — 25%
    • Простая схема с цилиндрами — 28%
    • Простая схема с гидромоторами — 31%
    • Гидростатические трансмиссии — 35-40%
    • Сервосистемы — 60-75%
    • Системы перекачки жидкости низкого давления — 15%

Умножьте входную мощность (двигатель в л. с.) на указанное выше процентное значение, которое лучше всего описывает параметры системы. Например, если ваша система представляет собой простую схему с гидравлическими двигателями и имеет входную мощность электродвигателя 30 л.с.: 30 л.с. X 0,31 = 9.3hp

Бак должен рассеивать не менее 9,3 лошадиных сил, иначе система перегреется. Еще одно правило, о котором следует помнить, заключается в том, что если давление в вашей системе выше 1000 фунтов на квадратный дюйм, а размер вашего резервуара соответствует производительности насоса в 3 или менее раз, вам НЕОБХОДИМО использовать теплообменник.

Заключение

Существует гораздо больше аспектов тепловых характеристик гидравлической системы, чем предполагалось охватить в этой статье. Обладая этой информацией, вы сможете принимать обоснованные решения при работе с существующей системой или новой конструкцией для борьбы с выделением тепла. Обладая этой информацией, вы также должны чувствовать себя комфортно, звоня специалисту, чтобы обсудить способы минимизации тепла, которое может возникнуть в вашей системе. В случае сомнений проконсультируйтесь с местным специалистом по гидроэнергетике

Примечание : «Технические советы», предлагаемые Flodraulic Group или ее компаниями, представлены для удобства тех, кто может захотеть их использовать, и не представляются в качестве альтернативы формальному обучению гидроэнергетике или профессиональной помощи в проектировании систем.

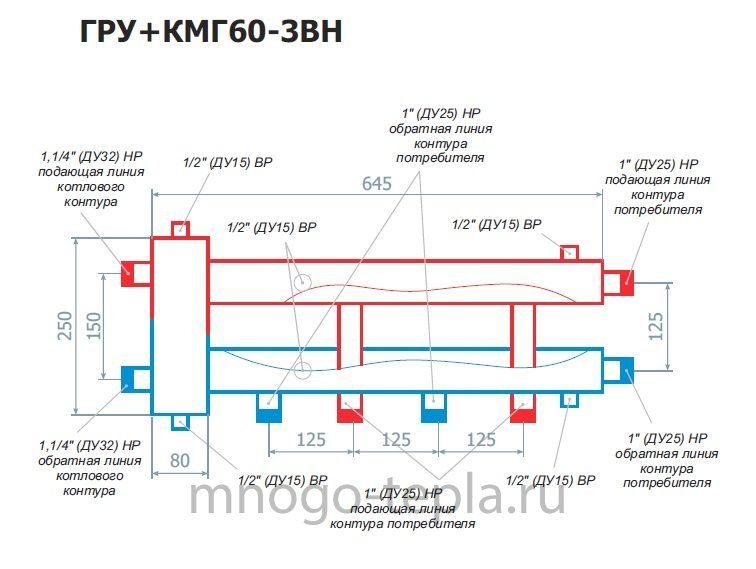

Коллектор Север М4 с гидравлической стрелкой на 4 контура до 70кВт для отопления купить по низкой цене на dalexa.ru

Проблемы старой техники

Многие знают, что котлы без подключенных насосов часто напрямую подключаются к коллектору, и именно вместо этого варианта чаще всего используется такая гидрострелка с коллектором (схема изготовления ниже). Эти устройства были просто сняты с котлов с насосами, в результате чего они были установлены на каждый отдельный отопительный контур, но на самом деле такой вариант можно использовать не во всех ситуациях, так как если на данный момент еще есть гарантия на котел, то в этом случае снять с него насосы не получится, а если речь идет о чугунном котле, то в случае такого демонтажа его составных частей, при первом включении отопления на, даже отдельные секции котла могут лопнуть, не выдержав такого перепада температур.

находки

В этой статье мы рассмотрели различные способы изготовления водяной стрелы своими руками. Первые, стальные, широко востребованы специалистами благодаря своей прочности и функциональности. Во-вторых, полипропиленовые стрелы дешевле. Однако они не так надежны, как металлические (могут сломаться от перепада температур).

Устройство гидравлической стрелы в разрезе одинаково в большинстве самоделок. Более совершенное устройство имеет гидравлические стрелы, выпускаемые специализированными компаниями. Что касается альтернативы, то опять же стоит обратить внимание на продукцию производителей. В любом случае исходите из своих ресурсов и приобретенных навыков, но помните, свободная пара часов может превратиться в день или неделю.

Что дает эта технология

Чтобы избавиться от всего этого, сегодня используется специализированная гидравлическая стрела с коллектором (схема изготовления представлена ​​в статье). Это устройство предназначено для отделения гидравлики, а точнее отделяет котел непосредственно от остальной системы отопления. Так, например, гидрострелка с коллектором (приведена схема изготовления) может обеспечить один насос в котле, а в системе устанавливается еще несколько таких агрегатов разной мощности.

Как это работает

Устройство такого оборудования предельно просто. На данный момент мы не будем разбирать какие-то высокотехнологичные устройства, а рассмотрим лишь основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный кусок трубы, из которой сделан гидропистолет (гидроразделитель). Расчет гидравлической стрелки позволит понять, какими основными характеристиками должно обладать такое устройство и какие материалы лучше использовать для его изготовления.

Для чего она предназначена

В первую очередь конструкторы стараются исходить из того, что стрела предназначена именно для отделения гидравлики. В подавляющем большинстве случаев производители сегодня стараются выпускать котлы, оснащенные собственными насосами, и такие устройства достаточно мощные.

Например, есть котлы с закрытой камерой сгорания, в которых установлены встроенные насосы. Мощность таких устройств может быть примерно 300 Вт, но на самом деле ее будет недостаточно, чтобы полностью протолкнуть систему отопления, если требуется обеспечить объект на 1000 м2, а именно такое оборудование примерно рассчитано на такой средний обогрев область.

В связи с этим необходимо устанавливать дополнительные насосы, а также использовать комбинированные системы. Именно в такой ситуации вместо помощи будет просто мешать насос, который изначально используется в котле, и именно в таких случаях можно использовать гидравлическую стрелку (назначение, расчет, изготовление — об этом далее в статья). При этом стоит отметить тот факт, что столь мощное оборудование в большинстве случаев изначально поставляется с заводской гидравлической стрелкой в ​​комплекте или, по крайней мере, имеется достаточно точная инструкция по ее подключению.

Если брать котлы меньшего размера, то с ними в принципе та же история, но в этом случае придется делать свой.

Водяной пистолет из полипропилена своими руками

Другим популярным материалом, используемым при изготовлении водяных стрелок, является полипропилен. Об этом мы уже рассказывали в материале коллектор отопления своими руками. С точки зрения эксплуатации полипропилен уступает стали. Все-таки в его основе полиэтилен, пусть и особой прочности, но обладающий свойством плавиться при высоких температурах. В системах отопления параметры меняются постоянно, и если это происходит быстро и неожиданно (по разным причинам), то поломок не избежать.

Кроме того, есть нюансы при сварке полипропилена.

Труба также подбирается по правилу трех диаметров, что часто приводит к сложностям, особенно в системах отопления большой мощности. В связи с этим в маломощных домашних котлах обычно монтируют полипропиленовую гидравлическую стрелку.

Часто в котельных можно встретить комбинированный вариант — стальная гидравлическая стрела и полипропиленовые коллекторы. Не забывайте, формулировка названий у разных мастеров и производителей разная. Гидрострелки часто фигурируют в видеоуроках, хотя на самом деле у нас обычные гребенки.

Себестоимость полипропиленовой гидравлической стрелы около 1000 рублей при наличии всей арматуры и сварочного аппарата.

Где устанавливается

Гидрострелка устанавливается на напольные котлы без встроенного насоса для обеспечения эффективной защиты котла от большого перепада температур при первом пуске системы отопления. Например, с помощью этого оборудования стандартные стальные котлы можно защитить от образующегося конденсата, а чугунные – от возможности выхода из строя отдельных секций.

Чтобы исключить такие неприятные ситуации, используется специализированная гидравлическая стрела. Чертеж и схема котельной в данном случае играют важную роль, так как в зависимости от особенностей отапливаемого объекта нужно подобрать соответствующее оборудование. Единственное, что стоит отметить, так это то, что для различных напольных котлов также необходимо использовать дополнительный насос.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на это разумные деньги, и в этом случае все начинается с котла. Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, который будет монтироваться на стену. При этом необходимо правильно понимать, что в подавляющем большинстве случаев для обеспечения нормального распределения теплоносителя в этой системе может потребоваться индивидуальное изготовление коллектора обогрева гидрострелки. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться их насосы и что нужно делать с устройством в котле?

Вполне естественно, что многие люди в таких ситуациях предпочитают просто демонтировать насос с котла, чтобы он не портил установленную гидравлику системы, но на самом деле конструкция некоторых устройств выполнена таким образом, что вряд ли получится сделать эту процедуру. Именно в таких ситуациях соединение между котлом и коллектором становится идеальным решением.

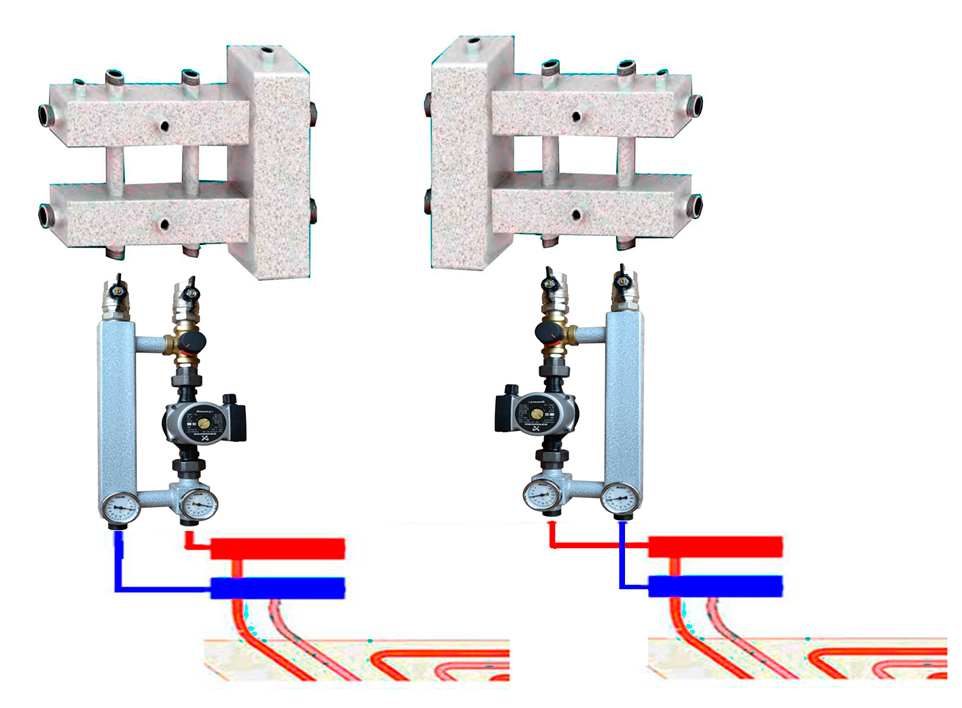

Особенности коллекторов отопления из нержавеющей стали

Коллекторы отопления отвечают за разделение и распределение теплоносителя. Первый обеспечивает гидрострелка … Вертикальная конструкция сообщается с котлом через входное и выходное соединения. Именно в нем смешиваются жидкости первичной и вторичной линий. Таким образом поддерживается температурный баланс. Горячая и холодная вода смешиваются, образуя новый поток, безопасный для системы.

Внутри стрелки установлен сепаратор , он также изготовлен из нержавеющей стали. Необходим для очистки охлаждающей жидкости. Дело в том, что, циркулируя по контурам, жидкость скапливается в себе различные примеси и воздух. Посторонние вещества негативно влияют на работу устройств. Механические частицы забивают клапаны, отводы и другие движущиеся части, а пузырьки воздуха провоцируют процессы окисления. Чугунные теплообменники начинают ржаветь. Как правило, этот процесс необратим.

Как осуществляется установка в такой ситуации?

Первоначально рисуется схема распределительного коллектора. В качестве примера рассмотрим следующую ситуацию:

  • Два контура теплого пола.
  • В системе будет использоваться контур бойлера косвенного нагрева, два запасных контура для теплового насоса или отдельного электрокотла, а также гидравлический стрелочный контур, то есть 5 контуров.

В этом случае нет ничего сложного в том, как нарисовать схему коллектора — достаточно иметь хоть какое-то представление о том, как работает такая система.

Как выбрать распределительный коллектор?

Гребни имеют схожую конструкцию — имеют стандартную дульную резьбу и диаметр отверстия. Подключение может осуществляться с использованием нескольких видов трубопроводов и фитингов. Разница может заключаться в допустимом количестве фурнитуры – оно варьируется в пределах 2-12 штук. Гребни можно легко сгруппировать вместе, чтобы обеспечить необходимое количество изгибов.

Коллектор распределительный отопительный, предназначенный для обслуживания теплых полов

В коллекторах распределительных, предназначенных для обслуживания теплых полов, должны быть предусмотрены механизмы регулирования интенсивности и температуры рабочего потока на каждой ветке. Эти устройства могут быть ручными или автоматизированными. В случае с радиаторами в таких элементах нет необходимости, так как управление можно вести непосредственно на каждой батарее.

На выбор может повлиять материал основы:

  • коллекторы из нержавеющей стали продаются в высоком ценовом сегменте, но цена оправдана качеством — изделия имеют самый большой срок службы среди аналогов. Гребенки выдерживают повышенное давление, снабжены воздухоотводчиками, торцевыми гайками для обслуживания шарового крана, регулирующей арматуры;
  • недорогие полимерные изделия отличаются недостаточной прочностью, их нецелесообразно применять в системах отопления, так как они не имеют необходимых показателей теплового расширения;
  • наиболее популярны латунные серии — недорогие и в то же время функциональные.

При наличии определенных навыков собрать распределительный коллектор можно самостоятельно, но в случае использования металла необходимо минимизировать вероятность попадания ржавчины в систему.

Изготовление и расчет

Стоит отметить тот факт, что вы можете самостоятельно регулировать мощность, которая будет у вашей гидравлической стрелы. Как рассчитать мощность, нужно исходить непосредственно из характеристик вашего помещения и используемых устройств.

Если вам не нужна мощность приобретенного вами устройства, то в этом случае можно будет уменьшить резьбу в диаметре, но при этом сделать более длинную стрелку. В некоторых ситуациях целесообразно уменьшить суммарную мощность покупаемого оборудования по мощности до двух раз, так как, например, не в каждом доме нужны приборы на 80 кВт, и в таких случаях вполне оптимально будет оставить оборудование мощностью 40 кВт и более.

Как это устроить

Некоторые, кто использует схему изготовления гидравлической стрелки своими руками, предпочитают устанавливать ее в непосредственной близости от котла, но многие специалисты говорят, что монтаж этого устройства на коллекторе также является хорошим вариантом, который в итоге позволяет для достижения полного и гармоничного дизайна, который в дальнейшем будет прост в использовании, проверке и обслуживании.

В этом случае котел может быть установлен примерно за три метра до точки установки стрелки, при этом подающая и обратная линии котла могут быть смонтированы через пол, если в доме есть пирог напольного отопления. В остальном принципиальных отличий в том, где будет крепиться ваша стрела, нет, а главное в этом случае установка оборудования с подходящей мощностью и всегда в вертикальном состоянии. Если вы делаете гидравлическую стрелку для системы отопления (схема/расчет выше), в которой установлен котел без предохранительного клапана, то рекомендуется к верхней части устройства приварить дюймовую резьбу для монтажа специальной предохранительной группы .

Также рекомендуется наварить небольшую резьбу в нижней части для обеспечения надлежащего дренажа и заполнения стрелки. Обязательным практическим условием является врезка в систему «котел, гидрострелка и коллектор» специализированных муфт для установки термометра. В процессе дальнейшей эксплуатации это может облегчить вам жизнь, так как позволит легко следить за состоянием системы отопления.

Назначение гидрострелы

Гидрострелы
Назначение гидравлической стрелы, или гидрораспределителя, делится на основную функцию и вспомогательную. Это зависит от конструкции устройства. Главное из них – правильно распределить потоки теплоносителя. Необходимость в этом может возникнуть в следующих ситуациях:

  • В системе отопления, работающей от одного отопительного прибора, и имеющей два и более контура, требующих разных расходов теплоносителя. Особенно, если второй контур больше основного. В этом случае увеличивать интенсивность работы котла абсолютно невыгодно. Это не только приведет к лишнему расходу топлива, но и значительно сократит срок службы отопителя. Не говоря уже о том, что в помещениях, отапливаемых магистральным контуром, будет просто слишком жарко.
  • Система отопления имеет несколько различных контуров. Радиаторы, теплые полы и так далее. Гидравлическая стрелка позволит всем им работать, не оказывая негативного влияния друг на друга, а если один из них будет отключен, то остальные продолжат свою работу без лишних нагрузок и термоударов.
  • Система отопления имеет несколько контуров, каждый из которых работает с циркуляционным насосом. Гидравлический клапан обеспечит их работу независимо друг от друга.
  • В системе отопления несколько котлов отопления.
  • Также гидрострелка дает возможность отключать один контур независимо от остальных. Например, провести какие-то ремонтные работы.
  • Гидрораспределитель гасит тепловые удары при пуске системы и аварийном отключении. Необходимое условие, если в системе есть чугунные элементы, которые могут прийти в негодность из-за резких перепадов температур.

Вспомогательных функций всего две, но они тоже играют очень важную роль:

  • Гидрострелка позволяет стравливать воздух из системы отопления через специально установленный клапан.
  • Также служит накопителем ржавчины, накипи и других видов отложений, которые благодаря ему легко удаляются.

Как вы понимаете, гидравлическая стрела своими руками, вмонтированная в систему отопления, очень полезная вещь, позволяющая регулировать работу отопления и вовремя проводить ремонтные работы, не выключая котел.

Как сделать

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то в этом случае нет ничего сложного в том, чтобы сварить полноценную гидравлическую стрелу самостоятельно. Однако нужно правильно понимать тот факт, что в процессе выполнения этой работы нужно учитывать большое количество тонкостей.

В наше время нет ничего сложного в том, чтобы найти чертеж гидрострелки, но при этом нужно правильно понимать, что все такие чертежи разные, и конкретного шаблона нет. Устройство гидравлической стрелки каждый специалист видит по-своему, но есть определенные правила, которых придерживаются абсолютно все.

Сама стрела представляет собой некую металлическую емкость, к которой приварены трубы, предназначенные для подключения к котлу и обеспечения подачи и обратки. Также в систему встроены потребительские трубы.

Опционально можно использовать патрубки для автоматического воздухоотводчика в верхней части установленной стрелки. В нижней части установлен отводной патрубок, обеспечивающий удаление различного шлама и грязи. Кроме всего прочего, в каком-то месте можно поставить и трубу для подпитки воды в систему.

Как сделать распределительный коллектор отопления своими руками?

Конструкция изделия основана на количестве используемых отопительных контуров. Необходимо учитывать расположение отопительного котла, специфику форсунок, особенности отопительных и косвенных контуров, планы возможного увеличения их количества в будущем, точки теплораспределения.

Пример распределительного коллектора отопления своими руками

При составлении проекта также необходимо учитывать, что каждый контур имеет две трубы — на подачу и обратку. Необходимо будет отметить дополнительное оборудование – сливной кран, расширительный бачок, группу термостатов, заливной клапан, подпиточный клапан.

Следующий шаг — пространственное моделирование. Придется разобраться со спецификой подключения труб к коллектору, обычно на концах формируются отводы для косвенного нагрева и подключения к твердотопливному котлу, для электрических и газовых настенных котлов патрубок обрезается сверху . Вся собранная информация учитывается при составлении чертежа коллектора (здесь пригодится миллиметровка). Между соседними трубами нужно выдерживать расстояние 10 см, как показывает практика, максимум 20 см.

Наиболее удобный материал для самостоятельной сборки гребенки – квадратный или обычный профиль трубы. Для выполнения разметки желательно подготовить линейку, штангенциркуль, керн. С помощью бензореза делаются отверстия, в которые в дальнейшем будут врезаться патрубки. В эти посадочные места нужно вставить обрезки труб, оснащенные резьбой.

Заготовки крепятся сваркой — сначала черновой, вторым способом обрабатывается весь периметр. Далее нужно оснастить получившийся корпус кронштейнами для подвешивания расчески на стену. Стыки необходимо очистить от ржавчины и окалины. Конструкцию покрывают обезжиривающим составом, последовательно наносят краску и лак.

Через 2-3 дня, когда слои краски полностью высохнут, коллектор можно монтировать на подготовленное место и подключать к входным, выходным цепям. В результате формируется эффективный инструмент, способный полностью согласовать сложную систему отопления частного домовладения.

Первое правило

Самое главное правило, которое необходимо соблюдать всегда, это так называемое «правило трех диаметров», то есть диаметр устанавливаемой вами гидрострелки должен быть в три раза больше, чем этот параметр для форсунок. Если вы хотите, чтобы гидроразделитель мог полноценно выполнять свои основные функции, то есть:

  • отделить шлам от системы;
  • удаление газов;
  • уравнять гидравлическую разницу;
  • подача нагретой воды в котел с целью обеспечения его большей долговечности.

Многие предпочитают сэкономить и сделать своими руками гидравлические стрелы из полипропилена, но на самом деле это абсолютно неправильное решение, принятое в основном людьми, мало понимающими в особенностях работы подобного оборудования.

Именно по этой причине стоит использовать только полноценные металлические трубы, которые позволяют полностью реализовать потенциал такой техники и действительно будут эффективно показывать себя на протяжении всего срока службы такой системы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
