проектирование, расчёт и технология усиления
Начиная строительство и подготовив проект будущей постройки в первую очередь необходимо определиться, какое основание наилучшим образом обеспечит надёжность и долговечность строения. Одним из вариантов устройства основания здания может быть фундамент на буронабивных сваях, который сочетает в себе не только высокие характеристики по прочности, но и технологические преимущества его обустройства.
Пример устройства фундамента на буронабивных сваях
Простота его строительства и привлекательная цена позволяют использовать данный тип основы для построек в частном строительстве.
Вернуться к оглавлению
Содержание материала
- 1 Особенности буронабивных фундаментов
- 1.1 Сваи
- 1.2 Ростверк
- 2 Основные преимущества фундаментов на буронабивных сваях
- 3 Расчёт плана буронабивного свайного фундамента
- 4 Технология строительства фундамента на буронабивных сваях
- 4. 1 Разметка фундамента
- 4.2 Установка свай
- 4.3 Устройство связующего ростверка
Особенности буронабивных фундаментов
Основной особенностью данной технологии является усиление мелкозаглубленного или монолитного фундамента буронабивными сваями, расположенными в точках распределения общей несущей нагрузки.
Технологически устройство буронабивных фундаментов предполагает монтаж следующих основных элементов.

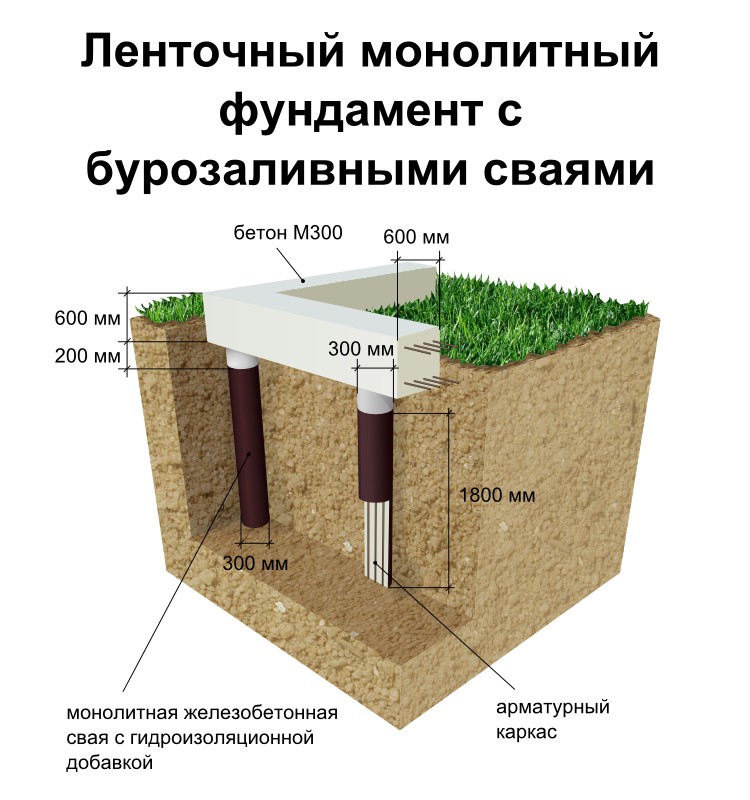

Схема устройства фундамента на буронабивных сваях
Сваи
Для их устройства применяют:
- металлические или асбестоцементные трубы различных диаметров;
- армированный каркас с применением металлической сетки и рубероида.
Бурить отверстия под буронабивные сваи целесообразно ручным инструментом, оборудованным специальной насадкой, позволяющей выполнять в нижней части скважины отверстия более широкого диаметра. Расширение нижней части необходимо для лучшего закрепления опоры.
Ростверк
Так называют верхнюю часть фундамента, которая связывает буронабивные опоры и предусматривает единое с опорной арматурой армирование.
Ростверк может быть трёх типов:
- мелкозаглубленный ленточный;
- подвешенный;
- монолитный.
В зависимости от вида будущей постройки и местности её расположения выбирается оптимальный вариант строительства связующей конструкции.
Пример конструкции ростверка буронабивного фундамента
Единство этих основных элементов обеспечивает надёжное основание для здания любого назначения.
Вернуться к оглавлению
Основные преимущества фундаментов на буронабивных сваях
Технологическое устройство фундамента на буронабивных сваях имеет ряд неоспоримых преимуществ, которые делают возможным его использование практически для любых построек и в любой местности. Ограничением является лишь то, что сделать буронабивной фундамент невозможно на скалистой территории, в прочих условиях его обустройство возможно выполнить даже без привлечения дополнительной техники.
Среди основных достоинств данного решения вопроса строительства, основы здания можно выделить следующие.
- Технология буронабивных фундаментов позволяет легко устроить качественное основание под здание практически на любых грунтовых поверхностях, исключения составляет лишь скалистая местность.
- Неровность участка или его близость к водоёму также не является препятствием для фундамента на сваях, поскольку уровень строения задаётся непосредственно расположением несущих опорных элементов.
- Фундаменты, устроенные с помощью свай, обладают повышенной устойчивостью к вертикальному движению грунтом, поскольку их основание располагается ниже точки промерзания. Готовые залитые сваи под фундамент
- Поскольку бурение отверстий выполняется, как правило, ручным буровым инструментом без использования сложной техники, то при новом строительстве существующие постройки не пострадают от механических и вибрационных воздействий.
- Свайный фундамент не требует масштабных земляных работ, поэтому сокращается время и снижается цена работ по его устройству, а также исключается излишнее повреждение окружающего ландшафтного дизайна.
Данные преимущества позволяют использовать данную технологию при строительстве разнообразных построек промышленного и частного назначения. Простота устройства и невысокая общая стоимость делают его особенно привлекательным для хозяина, который планирует выполнять работы своими руками.
Вернуться к оглавлению
Расчёт плана буронабивного свайного фундамента
Для того чтобы фундамент на сваях был надёжным и долговечным необходимо рассчитать количество устанавливаемых опор, поскольку именно они будут принимать на себя всю несущую нагрузку будущего здания.
Чертёж с размерами и план расчета буронабивного фундамента
Чтобы выполнить корректный расчёт буронабивного фундамента необходимо учитывать и использовать следующие данные.
- Общий вес будущего строения или суммарную массу всех элементов, в том числе:
- стен, перегородок, пола, перекрытий;
- покрытия кровли, стропильная система, утепления;
- максимальную снеговую нагрузку;
- временные полезные нагрузки.
Данный показатель рассчитываем, пользуясь проектом здания, справочной информацией об удельном весе материалов, а также коэффициентами надёжности согласно действующим строительным нормативам. План и чертёж фундамента на буронабивных сваях
- Несущая способность сваи, которая зависит:
- типа грунта, в частности, от показателя его воздействия на боковую поверхность опоры и её основание;
- планируемого диаметра;
- величины заглубления основания;
- материалов для изготовления, в том числе:
- конструкции самой сваи;
- марки цемента;
- толщины армирующих элементов.
Для вычисления данного показателя необходимо произвести исследование грунта на месте застройки, а также использовать строительные нормативы и коэффициенты сопротивления из справочной литературы. Каркас для армирования столбов фундамента
- Общая длина стен строения, которые должны располагаться на ленточном фундаменте.
Исходя из полученных показателей, высчитаем нагрузку на один погонный метр фундамента и максимально допустимое расстояние между опорами данного диаметра.
В некоторых случаях после проведения предварительных расчётов количества точек нагрузки, целесообразно произвести оптимизацию, чтобы получить расстояние между опорами кратное длине стен дома или сократить их общее количество.
Это возможно выполнить путём увеличения диаметра сваи либо использования при строительстве более прочный цемент.
Надо отметить, что расчёт фундамента требует максимальной точности и внимательности, поскольку от этого зависит надёжность и долговечность будущей постройки, поэтому оптимальным вариантом будет обращение к соответствующим специалистам.
Вернуться к оглавлению
Технология строительства фундамента на буронабивных сваях
Сделать буронабивной фундамент своими руками для дома, бани или других хозяйственных построек на личном земельном участке не представляет особых сложностей, поскольку технология его устройства достаточно проста.
Все строительство основания разделяется на три основные части:
- разметка фундамента на местности;
- устройство опор; Схема устройства опор фундамента
- организация связующего ростверка.
Зная пошаговый план работ, время на постройку основания займёт не более чем 7-10 дней.
Разметка фундамента
Для разметки ни местности потребуются колышки и строительный шпагат.
Начиная от одного угла, колышки последовательно устанавливаются на заданном расстоянии по остальным углам будущего здания, с обязательной проверкой при этом равенства диагоналей полученного прямоугольника.
По вбитым кольям натягивается разметочный шпагат, который служит для разметки остальных кольев.
Исходя из рассчитанных расстояний по линии шпагата, выставляются внутренние точки, которые также отмечаются кольями, а по линиям стен-перегородок натягивается шпагат.
Инструкция для разметки фундамента
Площадка под основание здания равняется с учётом общего его устройства, в некоторых случаях снимается верхний слой дёрна или прокладывается траншея для ростверка.
Установка свай
Устройство буронабивного фундамента выполняется в следующем порядке.
- Бурение отверстий под буронабивные сваи. Диаметр отверстия делается на 5-10 см больше, чем планируемый диаметр опоры, а нижняя часть расширяется в пределах 2-х диаметров на высоту 30-40 см. Общее заглубление должно быть ниже точки промерзания грунта не менее чем на 30 см. оптимальным считается величина в 50 см.
- Подготовка скважин. Необходимо хорошо утрамбовать основание скважины, а также боковые поверхности и выполнить отсыпку песчаной подушки на высоту 10-15 см. Для лучшего контакта с цементным раствором песчаную отсыпку нужно пролить водой и ещё раз утрамбовать.
- Подготовка свай.
- Если в качестве свай используются металлические трубы, то необходимо их обработать антикоррозийным составом;
- Асбестоцементные трубы желательно обработать гидроизолирующим составом;
- При устройстве каркасных свай необходимо:
- из металлической сетки изготовить цилиндр, длина которого равна длине сваи, края цилиндра зафиксировать вязальной проволокой;
- уложить в полученную трубу двойной слой рубероида.
Длина опор должна быть такой, чтобы их края выступали над уровнем грунта не более чем на 10-15 см. Готовые сваи расставляют в подготовленные отверстия.
- Изготовление армирующих элементов выполняется из рифлёных металлических прутов диаметра 10-12 мм, при этом на одну скважину рекомендуется использовать 4 вертикальных прута с горизонтальной связкой не реже 30 см. Длина вертикальных прутов должна быть больше длины опоры на 10-15 см. Процесс армирования столбов фундамента
Все элементы надёжно скрепляются между собой вязальной проволокой либо привариваются друг к другу. Готовая конструкция устанавливается по центру каждой сваи, исключая соприкосновение с её стенками. Процесс закладки арматуры в отверстия - Заливка цементным раствором выполняется единовременно с контролем уровня по вертикали. После заливки первых 30 см сваю необходимо приподнять и осадить обратно для лучшей фиксации основания. Дальнейшее заполнение производится с промежуточной утрамбовкой. После схватывания раствора внешняя сторона опор засыпается пеком и грунтом и также трамбуется.
Дальнейшее строительство можно производить не ранее чем через 3-4 дня после заливки, когда цементный раствор приобретёт прочность.
В видео показано как заливать фундамент на буронабивных сваях своими руками.
Устройство связующего ростверка
Порядок проведения работ по устройству ростверка напрямую зависит от типа его устройства, однако общие правила сохраняются для всех типов. Рассмотрим основные технологические этапы на мелкозаглубленном ленточном ростверке.
- Подготовка траншеи. По всему периметру будущего здания, а также по линиям промежуточных несущих стен необходимо прокопать траншею шириной 30-40 см на глубину 40-50 см, основание и боковые поверхности которой хорошо трамбуются.
По всей длине выполняется отсыпка песчаной подушки высотой 30-40 см, которая проливается водой и ещё раз утрамбовывается. - Далее по краям траншеи необходимо установить опалубку, высота которой должна составлять не менее 20-40 см в самой высокой точке своего расположения. Материалом для изготовления опалубки, как правило, служат скреплённые между собой дощатые щиты.
Чтобы исключить смещение и изменение конфигурации опалубки в процессе заливки с внешней стороны выставляются распоры, а параллельные составляющие фиксируются между собой брусками. Пример устройства опалубки для фундамента - При укреплении ростверка также используют сваренный или связанный арматурный каркас из металлических рифлёных прутов диаметра 8-10 мм, при этом края горизонтальных прутов прочно связывают с арматурой опорных элементов в единую конструкцию. Размер вертикальных прутов должен соответствовать высоте планируемого фундамента.
- Заливка бетонным раствором должна быть выполнена единовременно, чтобы исключить горизонтальное расслоение. В процессе заполнения раствор трамбуется либо вручную, либо специальным миксером.
При заливке больших объёмов целесообразно использовать бетон заводского производства или для его изготовления применять бетономешалку, чтобы сократить время и трудоемкость процесса.
По факту завершения заполнения необходимо проконтролировать горизонтальный уровень поверхности. Процесс заливки опалубки фундамента бетонным раствором
После того как бетон застынет, свайный фундамент готов для дальнейшего строительства, но не ранее, чем через 7-10 дней после окончания работ.
При обустройстве ростверка другого типа отличия будут лишь в способе строительства опалубки и укладки армирующих элементов.
Выполняя пошагово все действия, обустройство основания под новое здание можно выполнить самостоятельно в кратчайшие сроки.
Таким образом, фундамент на буронабивных сваях является практически идеальным решением для строительства частного дома или хозяйственных построек. Его несложная технология позволяет выполнить все работы своими руками, обеспечив при этом сочетание надёжности и экономичности.
