Фундаменты стаканного типа под колонны: купить стаканный фундамент под ЖБ колонну в СПб

характеристики по ГОСТ, монтаж по шагам, цена стаканов

Большинство из нас прекрасно знает о различных основаниях сооружений, их важности для всей конструкции, возможностях по самостоятельному обустройству и большой цене монтажа (по сравнению с другими частями здания). Но на вопрос, что представляет собой фундамент стаканного типа, правильно ответят лишь единицы. О его предназначении, особенностях технологии возведения, типовых схемах установки, распространенных размерах данных изделий и пойдет разговор в предлагаемом читателю материале.

Оглавление:

1. Область использования
2. Когда нельзя выбрать такой фундамент?
3. Пошаговый монтаж
4. Стоимость стаканов

В частном секторе такие фундаменты устраивать нецелесообразно. Причины (даже если решены проблемы со свободным местом, арендой грузоподъемной техники и деньгами) – значительные размеры стаканных ЖБИ, специфика применения образцов (по сути они «узкопрофильные») и сложность расчетов нагрузок. Какие бы инструкции и руководства по их самостоятельному изготовлению читателю ни попадались, лучше этим не заниматься, а купить под колонны заводские варианты. Специалисты акцентируют на этом внимание особо, так как основная функция подобных изделий – «разгрузка» конструкции.

Сфера применения

Она не такая уж большая:

1. Фундамент для возведения массивных колонн (бетонных или металлических).

2. Основания для стоек (опор) перекрытий цокольных (подвальных) помещений, в которых располагаются агрегатные. На ТЭЦ, АЭС и других масштабных предприятиях.

3. Некоторые типы стаканных ЖБИ активно используются в строительстве объектов общественного назначения. Например, при организации временных подземных парковок, гаражей, торговых центров и тому подобное. Для жилых строений такой тип фундамента малопригоден из-за низких теплотехнических характеристик. Потребуется качественное утепление стаканов и колонн, что сильно отражается на конечной цене работ, не говоря уже о затратах на приобретение, их перевозку и аренду спец/техники, что уже отмечено выше.

4. Строительство мостов, эстакад, некоторых портовых объектов.

Они связаны в основном с характеристиками почвы в месте установки стаканов, причем независимо от их вида. При риске (даже теоретическом) проседания грунта такой фундамент монтировать запрещено.

1. Типы и размеры стаканных изделий.

ТУ на эти блоки указаны в ГОСТ № 24476 от 1980 года. Подробно со всеми линейными параметрами можно ознакомиться в таблице №1 документа. Габариты ЖБИ и определяют специфику их использования (единица измерения – мм).

• 1Ф и 2Ф – цельные фундаменты под колонны с сечениями 300х300 и 400х400 соответственно.
• 1ФС и 2ФС – башмаки для фундаментов составных (блочных). Все остальное – аналогично.

В производстве монолитных стаканных оснований используются бетоны не ниже М200, арматура из стали горячекатаной классов А-III или Ат-III С (по ГОСТ № 10884 от 1994 года). Водонепроницаемость – B2; вес образцов – от 2100 до 5800 кг.

2. Предельные размеры фундаментов.

Обозначения линейных параметров показаны на схеме.

• L – 1200-2100;
• h – 750-1050;
• a1 – 450; 550;
• a2 – 175; 225;
• a3 – 260; 410; 560;
• a4 – 220; 240; 370; 390; 520; 540; 620; 690;
• a5 – 80 и 100.

Особенность всех ЖБИ для фундамента с подколонниками стаканного типа в том, что они изначально имеют специальное отверстие для установки подходящей по габаритам опоры. Это упрощает технологию монтажа последней.

3. Маркировка.

Все обозначения наносятся на боковой грани ЖБИ. Размеры стаканов указываются в дм (высота округляется). Например, 1Ф18.8-1.

Расшифровка позиций (слева направо):

• 1-я – тип стакана.
• 2-я – (18). Размеры подошвы фундамента под колонну – 1800х1800.
• 3-я – (8) высота стакана. В данном случае – 750.
• 4-я – несущая способность (для этого изделия – первая).

Особенности монтажа основания

Кто знаком с инструкцией по возведению блочной ленты или фундамента на столбах, ничего нового для себя не найдет. Технологии в своей основе идентичны.

1. Подготовка сегмента территории.

Как и при любом строительстве, производится разметка участка. Но особое внимание – качеству выравнивания мест под стаканы. Контроль осуществляется не на «глазок», а с помощью нивелира. Такая тщательность обусловлена тем, что колонны, независимо от их материала и назначения, всегда размещаются строго вертикально. Так как все типы стаканов отличаются точными размерами, в том числе и отверстий под опоры, то выровнять последние изменением их положения после установки не получится.

2. Обустройство лунок.

• Выкапывание на определенную глубину ям.
• Утрамбовывание дна.

Грунт дополнительно уплотняется методом подсыпки (например, щебня). Причем используется только его самая прочная разновидность – гранитный.

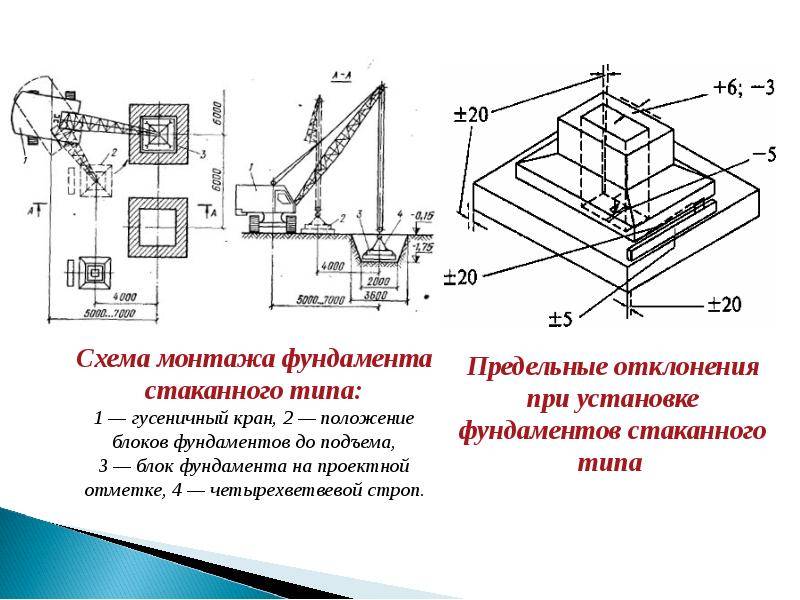

3. Установка ЖБИ по месту.

Перемещение, опускание стакана под колонну осуществляется краном. После фиксации фундаментной опоры контролируется ее горизонтальность. При необходимости выравнивание делается тем же щебнем. И только после того, как оно закончено, снимаются стропы. Если колонна не устанавливается сразу же, отверстие под нее накрывается во избежание загрязнения полости стакана.

4. Удаление проушин.

Это делается только после постановки колонны и ее надежной фиксации. Монтажные серьги срезаются (как правило, «болгаркой»). Вбивать их в бетон, загибать на сторону запрещается.

Стоимость

Ориентировочные данные по Москве и региону.

Все указанные типы и размеры – по ГОСТ. В продаже можно встретить и другие ЖБИ. Например, ФЖ. Стандарт допускает разработку производителями собственных ТУ на продукцию. Но прежде чем купить стаканы, отличающиеся от оговоренных ГОСТ, следует ознакомиться с сертификатом. Заниженная цена – явный признак недостаточного качества. Это вызвано, как правило, использованием более дешевых бетонов или арматуры, а также неоправданной экономией на материалах.

Фундамент стаканного типа: технология монтажа, схемы, цены

Фундамент стаканного типа – разновидность сборного столбчатого основания, только с более узкой сферой применения. Причем ограничения касаются не возводимых объектов – с этим как раз все в порядке, и такие опоры одинаково успешно служат и под легкими каркасниками, и под тяжелыми промышленными зданиями. Речь идет об особых требованиях такого фундамента к почве на участке. Она должна быть достаточно плотной уже на небольшой глубине, поскольку отличительной чертой стаканов является монтаж непосредственно у поверхности. Тем не менее ступенчатая форма монолитного башмака под каждым столбом отлично справляется с распределением нагрузок и уменьшением давления на грунт.

Оглавление:

1. Что представляет собой фундамент?
2. Разновидности и габариты
3. Монтаж по шагам
4. Цена разных серий

Особенности и применение

Фундамент под колонну за счет своего большого веса и расширяющегося книзу основания позволяет не заглублять опоры, просто смещая точку тяжести вниз. В результате постройка оказывается достаточно устойчивой без рытья котлованов или бурения скважин. Расширяющиеся опоры имеют хорошую несущую способность и собираются довольно быстро, если в работе задействовать спецтехнику. Заводские элементы отличаются высоким качеством, что позволяет получить надежную и долговечную основу, которая прослужит до 100 лет.

Схема отдельных элементов такого типа фундамента заметно отличается от обычного столба, поскольку здесь присутствуют:

• Подошва – плита, передающая нагрузку на опорные слои грунта и в то же время распределяющая ее по большей площади для уменьшения давления в каждой точке.
• Стакан (башмак) – в него по технологии и устанавливается столб. От типа этого изделия зависит несущая способность всей конструкции.
• Подколонник – эта часть применяется в тех случаях, когда в качестве опоры выступают металлические столбы. Дополнительный элемент представляет собой своеобразный переходник с анкерным креплением вверху.
• Собственно колонны, которые принимают на себя вертикальные нагрузки здания. Они устанавливаются внутрь стакана и фиксируются там любым удобным способом. Наиболее надежным считается бетонирование раствором не ниже М200-М300 (из этих же марок зачастую изготавливаются сами сборные элементы). Но для крепления допускается и использование выпусков арматуры, и анкерные болты подколонников, если опоры выполнены не из бетона, а из стали.

Стаканный фундамент нашел применение в промышленном строительстве, нередко выбирается при организации подземных парковок и гаражей, мостов, а также некоторых видов каркасных построек (склады, ангары, хранилища и крупные сельскохозяйственные объекты). Основным требованием в этом случае является устойчивость почвы на участке – она не должна проседать под нагрузками или вспучиваться во время заморозков. Высокий УГВ тоже следует рассматривать как противопоказание.

Существует еще одно ограничение, прописанное в руководстве СНиП: возведение стаканного типа основания не разрешается под жилыми зданиями независимо от их этажности и веса. Частным же застройщикам применение таких опор и вовсе невыгодно: стоимость материалов, а также затраты на доставку и монтаж довольно высоки. При этом сама технология установки требует предельной точности и профессионального исполнения.

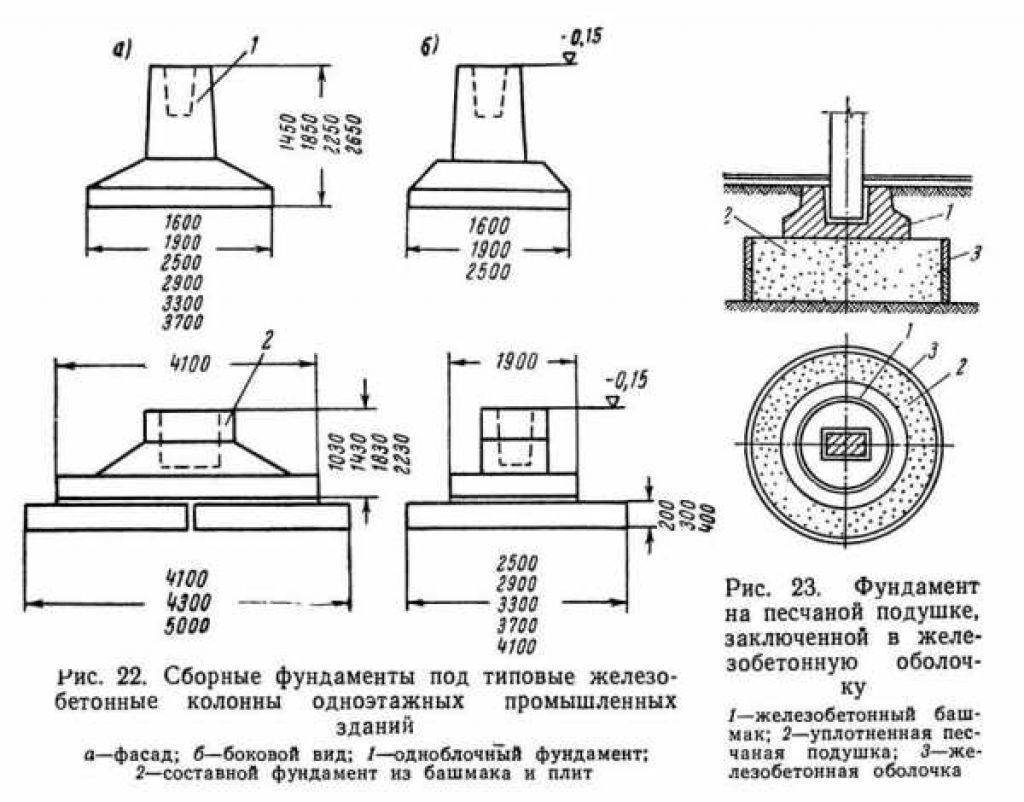

Фундамент из железобетонных стаканов может быть двух видов. В стандартном варианте это сборная конструкция, которая формируется из отельных элементов – складывается, как детская пирамидка. Монолитное стаканное основание считается более простым в плане монтажа, хотя доставка громоздких блоков и усложняется. Также выделяют фундаменты с подколонником (к арматуре которого потом приваривается металлический столб) и без него.

Следует различать такие основания и по типу применяемых башмаков:

• Если нагрузка от здания будет направлена только вертикально, стаканы берут с углублением квадратного сечения.
• При боковом воздействии нужны элементы с прямоугольными выемками, где соотношение короткой и длинной стороны составляет 0,6.

Как правило, размеры фундамента на плане не превышают 50-55 м², впрочем, здесь все зависит от проекта постройки и ее веса. Кроме того, в проектировании и составлении схемы расстановки учитываются габариты самих стаканов. ЖБИ могут идти с опорной частью от 1,2х1,2 до 2,1х2,1 м. В высоту они выпускаются всего трех типоразмеров: 750, 900 и 1050 мм, но сегодня можно купить и укороченные башмаки в 650 мм – у этих цена пониже.

Габариты подколонных блоков нормируются ГОСТ 24476-80, где они дополнительно разделяются на 3 серии в зависимости от параметров устанавливаемых столбов:

• 1Ф – для колонн квадратного сечения со стороной 30 см.
• 2Ф и 3Ф – для элементов шириной 40 см.

Этапы монтажа по шагам

1. Подготовка.

Включает в себя разметку и выравнивание стройплощадки. Причем в отличие от других фундаментов столбчатого типа, стаканный к качеству работ на этом этапе предъявляет наиболее высокие требования. Сам участок должен быть точно размечен, а после выемки грунта по инструкции определяется еще и точное положение плит и подколонных башмаков в ямах (для этого используют специальные шаблоны).

2. Земляные работы.

На втором этапе по разметке роют углубления под стаканы и на дне каждого формируют песчаную подушку высотой 25-30 см и четко по ширине ямы. Она должна быть тщательно утрамбована и выровнена. Также обязательным является устройство дренажа для отведения излишков влаги. Инструкция допускает установку всех башмаков в котлован или с выемкой под каждый столб отдельно. Еще один вариант – сплошная траншея по периметру будущего здания. В любом случае ширина ям должна быть на 30 см больше размеров опорной панели под стаканом.

3. Сборка.

В первую очередь на отсыпку устанавливают готовые железобетонные блоки или плиты – строго горизонтально и в одной плоскости друг с другом. Проверку точности укладки необходимо выполнять геодезическим инструментом, поскольку именно от соблюдения технологии на этом этапе работ зависит качество монтажа и долговечность всей постройки. На готовые плиты ставятся стаканы – ж/б изделия с внутренней полостью, по форме напоминающие ступенчатые пирамиды. Их все придется тщательно выверять по горизонтальному уровню и осям, а в случае необходимости выполнять вручную точную подгонку.

По окончании монтажа из каждого башмака извлекаются металлические петли, а внутрь устанавливаются опорные столбы и замоноличиваются в выемке бетоном. Если же это фундамент с подколонниками стаканного типа, в карманы опорных элементов опускается «переходник». Он также укрепляется на месте цементным раствором, а уже после схватывания смеси к выпускам анкеров в его верхней части привариваются пятки несущих колонн.

Стоимость

Базы GFRC

Базы в Stromberg GFRC

Основания из бетона, армированного стекловолокном (GFRC) от Stromberg, — это необходимая опора для колонн вашего здания. Колонна без надлежащего основания для ее поддержки может нанести ущерб существующему зданию. Stromberg знает, как построить колонны из стеклопластика, которые должным образом передают вес конструкции выше на элементы конструкции ниже; и основания из стеклопластика от Stromberg помогут передать нагрузку от колонны без чрезмерной нагрузки на фундамент вашего здания. Stromberg производит 5 основных типов колонн: тосканские, дорические, ионические, коринфские и композитные; и их архитектурные основы из GFRC будут изготовлены в соответствии с вашими точными спецификациями для каждого типа колонны.

Основания из стеклопластика

Основания, армированные стекловолокном, от Stromberg предлагают вам выбор, дизайн и универсальность. Вы также можете выбрать из множества вариантов индивидуального дизайна и отделки. Они предлагают квадратные и круглые основания, простые и фактурные, а также колонны и антаблементы.

Стеклопластик представляет собой очень прочную основу для любой колонны; Вы будете впечатлены мастерством оснований Stromberg для ваших архитектурных колонн. Основание из стеклопластика прочное и способно выдерживать любые воздействия окружающей среды, будь то внутри или снаружи вашего заведения. Благодаря 30-летнему опыту и проверенным технологиям Stromberg база, которую они создают для вас, прослужит не одно поколение.

Бетон, армированный стекловолокном, прошел лабораторные испытания и показал, что он выдерживает такие погодные условия, как влажность и соленый воздух. Доверенные профессионалы Stromberg изготовят архитектурную основу, которой вы сможете гордиться, в различных текстурах, цветах и ​​отделках.

Применение GFRC

Компания Stromberg создала фундаменты для правительственных зданий, колледжей и университетов, гостиничных заведений и церквей. Практически в любом здании, где колонны являются частью конструкции, есть основания из армированного стекловолокном бетона Stromberg.

Особенности и преимущества стеклопластика

• Основания из стеклопластика доступны в различных текстурах, цветах и ​​отделках.

• Бетон, армированный стекловолокном, прочен и долговечен.

• Стеклопластик изготовлен из минералов и является экологически чистым продуктом.

• Стеклопластик устойчив к ржавчине и огнестойкий.

Обязательство Stromberg перед вами

Мастера Stromberg Architectural Products будут сотрудничать с вами и доведут до конца ваш базовый проект из стеклопластика. У них есть решение для ваших архитектурных потребностей, и они позаботятся о том, чтобы ваше видение было реализовано. Стромберг готов помочь с деталями САПР, помощью в проектировании и спецификациях. Свяжитесь с ними сегодня по телефону (903) 454-0904 для бесплатной индивидуальной сметы или по электронной почте.

20 декабря 2011 г.

0 комментариев
основания, колонны. Stromberg, GFRC, бетон, армированный стекловолокном

Бетонные колонны с внутренними стержнями из стекловолокна могут сделать здание более прочным

Это фотография неудачного экземпляра. Это крупный план неудачной стяжки из стеклопластика и выпуклого стержня. Предоставлено: Антонио Де Лука.

Обычные средства внутреннего армирования бетонных элементов зданий включают стальные стержни. Тем не менее, для конструкций, которые функционируют в суровых условиях, таких как прибрежные районы, или для конструкций, поддерживающих чувствительное оборудование, такое как устройства магнитно-резонансной томографии; использование полимера, армированного волокном (FRP), становится ценным вариантом благодаря его естественной устойчивости к коррозии, высокой прочности, легкому весу, прозрачности для электрических и магнитных полей, а также простоте изготовления и установки.

Однако мало что было сделано для изучения характеристик бетонных колонн, армированных стержнями из стеклопластика. В настоящее время Американский институт бетона, некоммерческое техническое и образовательное общество и один из ведущих мировых авторитетов в области технологии бетона, не рассматривает использование стержней FRP для армирования колонн, но приветствует дополнительные соответствующие исследования и экспериментальные данные.

Полномасштабные эксперименты имеют решающее значение для проверки технологии и получения убедительных доказательств, лежащих в основе рациональных методологий проектирования. Чтобы удовлетворить эту потребность, Национальный научный фонд (NSF) Промышленно-университетский центр совместных исследований «Ремонт зданий и мостов с использованием композитов» (RB2C) в Университете Майами (UM) изучил поведение бетонных (ЖБ) колонн, армированных изнутри с помощью стеклянные стержни FRP (GFRP) на полномасштабных образцах впервые в истории.

Новое исследование показывает, что поведение колонн GFRP-RC было очень похоже на поведение обычных стальных аналогов. Результаты этого проекта будут представлены Антонио Де Лука, аспирантом Инженерного колледжа Университета Майами, на 9-м Международном симпозиуме по полимерной арматуре для бетонных конструкций, армированной волокном, в Сиднее, Австралия, 13-15 июля.

«Результаты нашего исследования дают убедительные доводы в пользу изменения существующих рекомендаций по проектированию и позволяют ограниченное использование стержней из стеклопластика в колоннах, особенно когда требуется коррозионная стойкость или электромагнитная прозрачность», — сказал Де Лука.

Другие важные результаты этого проекта включают:

• Вертикальные стержни из стеклопластика не наносят ущерба характеристикам бетонной колонны.

• Вклад стеклопластика в несущую способность колонны очень мал, если используется количество продольной арматуры. Таким образом, при расчете предельной пропускной способности колонны наличием стержней из стеклопластика можно пренебречь.

• Различия в производителях стеклопластиковых стержней не влияют на производительность, если стержни одинакового качества.

• Использование стержней из стеклопластика в качестве сжатой арматуры может быть разрешено, если конструкция рассчитана только на вертикальные нагрузки.

Следующий этап исследования предназначен для демонстрации того, что масштаб образца не влияет на характеристики образца колонны GFRP-RC; и исследовать поведение образцов колонны GFRP-RC, подвергнутых сжимающей нагрузке, приложенной с небольшим эксцентриситетом.
