Подпорная стена термин: СТЕНА ПОДПОРНАЯ | это… Что такое СТЕНА ПОДПОРНАЯ?

AR-Garden. Подпорная стенка. Что это?

18 09 2020
Andrey
Пока нет комментариев

Виды подпорных стенок, и материалы для их изготовления

Ваш участок на неровном рельефе часто становится проблемой не только в строительстве дома и служебных построек. Также возникают проблемы в эксплуатации участка, ведь сползание грунта при таянии снега или в процессе проливных дождей затрудняет водоотвод, мешает коммуникационным сетям. Нужно грамотно подойти к решению этой проблемы, и недостаток можно превратить в преимущество. Например, построить строительную конструкцию, которая называется подпорная стенка. Разберемся в ее разновидностях, тонкостях сооружения и материалах, из которых возводят этот строительный элемент.

Конструктивные особенности и разновидности

Проблема неровного участка заключается в том, что поверхность грунта располагается не по горизонтали. Соответственно извечная проблема – грунт постепенно сползает в сторону уклона под воздействием атмосферных осадков. Чтобы этого не допустить, необходимо установить прочную строительную конструкцию, которая не допустит сползания грунта.

Самый простой вариант – подпорная стенка. То есть на участке в проектном месте, возводится из стройматериалов стенка, до границы которой уклон заполняют грунтом до горизонтального положения. По сути, происходит выравнивание участка или его части.

Понятно, что это и есть прямое назначение удерживающих стенок. Но, как показала практика, эту строительную конструкцию часто используют и в качестве декоративного элемента ландшафтного дизайна. Поэтому эти сооружения разделяют на две группы:

Укрепительные

Они сооружаются по прямому назначению, то есть для выравнивания земельного участка.

Декоративные

Используются для декорирования сада или парка, в основном для формирования террас под зеленные насаждения.

Мы будем рассказывать только о первой группе и не будем упоминать термин «укрепительные». То есть подпорные стены, с помощью которых удерживают грунт.

Сразу нужно оговориться, что опыт строителей подсказывает – на участках с уклоном больше 8% подпорные стенки устанавливать надо обязательно. Можно спланировать весь участок, к примеру, сделать подсыпку, но без опорного сооружения грунт постепенно начнет перемещаться вниз. То есть в будущем придется снова нести расходы на восстановления горизонтального уровня.

Конструкция этого сооружения собой представляет обычную стену, которая упирается на фундамент. В зависимости от величины уклона участка сооружение может быть небольшим, а может быть достаточно высоким и массивным. Большое внимание уделяется материалам, из которых эта строительная конструкция возводится. Но здесь, как обычно, многое зависит от финансовых возможностей и предпочтений собственника участка.

Давайте рассмотрим, из каких материалов сегодня сооружается подпорная стенка на участке с уклоном.

Каменная стенка

Подпорные стенки из камня – конструкции со всех позиций предпочтительные. Во-первых, камень – материал прочный с большим сроком эксплуатации. Во-вторых, это отличный декоративный элемент, который впишется в любой стиль ландшафтного дизайна. Но у каменной конструкции есть и минусы:

большой вес сооружения требует наличия большого фундамента, обычно последний больше стены в 2-3 раза, а это серьезные расходы;

производится большой объем строительных работ с учетом закладки фундамента;

кладка камня – процесс непростой, требуется опыт.

Очень важно учитывать и тот момент, что в каменной кладке нельзя применять крестообразные и вертикальные швы. Это места самые непрочные. Есть вариант кладки без скрепляющего раствора, так называемая «сухая кладка». В дальнейшем крепление камней выполнять будут корни растений.

В эту же категорию отнесем стены из кирпича и бетонных блоков. Отметим, что очень часто именно фундаментные железобетонные блоки становятся материалом для возведения конструкций этого типа. Особенно на участках с большим уклоном. Поэтому сегодня производители ЖБИ стали предлагать блоки, изготовленные специально для удерживающих стен, одна сторона которых делается рельефной в виде выпуклых рисунков или узоров.

Что касается кирпичных подпорных сооружений, то технология их возведения ничем от стандартной не отличается. То есть закладывается фундамент, делается гидроизоляция, а затем с помощью технологии кирпичной кладки поднимается стена.

И нужно сказать о стенках из камня, которые носят названия габионы. Это каркас из стальной решетки или сетки, которые наполняются камнями. Самое главное в этом сооружении – надежно закрепить каркас в грунте, для чего применяются штыри и скобы, изготовленные из оцинкованной стали.

Что касается камней, то нередко для экономии средств вместо них используют отходы строительства. К примеру, бой кирпича или бетона, стекло и прочее. Нередко камнем габионы заполняются частично, то есть только снаружи. Внутрь же закладывают все те же строительные отходы, щебенка или гравий.

Деревянная стенка

Подпорная стенка на участке, изготовленная из дерева, это неплохая возможность сэкономить. Но все будет зависеть опять-таки от уклона рельефа. Чем круче участок, тем толще должна быть стенка. Поэтому если угол наклона небольшой, то для сооружения стены можно использовать доски. Если наклон крутой, то без бруса не обойтись.

Отличный вариант – стена из бревен, которые устанавливают вертикально. Хотя есть вариант и горизонтального расположения. Но здесь, как и с досками, придется устанавливать через определенное расстояние вертикальные столбы, которые выполняют функции подпорок всей конструкции.

Что касается древесины, то этот материал быстро теряет свои свойства и качества под действием влажности. Поэтому пиломатериал обязательно обрабатывают антисептиками и защитными слоями, к примеру, краской или лаком. Подземную часть обязательно покрывают гидроизоляционным материалом: битумная мастика, рубероид, специальные полимерные пленки.

Бетонная стена

Здесь имеется в виду монолитная подпорная стена из бетона. Это самая дорогая и сложная конструкция, на которую приходится расходовать большое количество времени и средств. Все дело в том, что залитый бетон должен выстоять определенное время, за которое он набирает свою марочную прочность. А на это обычно уходит не менее 20 дней. И только после этого можно проводить засыпку грунтом и быть уверенным, что построенная конструкция под действием земли не сломается.

Что касается самой технологии сооружения подпорной стены из бетона, то это стандартный процесс с установкой опалубки, армирующего пояса и заливки самого бетонного раствора. армирующий каркас можно не использовать, если стенка будет небольших размеров, то есть давление грунта будет незначительным. В остальных случаях без арматуры или сетки не обойтись.

Подведем итоги:

Подпорная стеновая конструкция используется на земельных участках с неровным рельефом. Главная ее задача – стать преградой для сползающего по уклону грунта и создать условия формирования ровного участка.

Материалами для сооружения могут быть камень, кирпич, бетонные блоки, пиломатериалы. Нередко эту конструкцию возводят в виде монолитного строения.

Подпорная стенка может быть дополнительно, декоративным элементом ландшафтного дизайна.

Поделитесь записью

Подпорные Стены на земельном участке – Полистиролбетон.com

Дом и дача, НЕДВИЖИМОСТЬ, Проектирование, СТРОИТЕЛЬСТВО, Строительство частное

Полистиролбетон.com
14.03.2021

Подпорные стены обеспечивают безопасность и защиту зданий и сооружений на вашем участке. Неважно, большой дом или маленький, современный или неоклассический, она должна присутствовать. Именно поэтому мы подготовили эту статью, так что вам лучше понять важность подпорной стены и ее основные характеристики.

Подпорная стена. Что это такое и для чего она нужна?

Вам не нужно быть строителем, чтобы знать о подпорной стене. Термин довольно распространен. Однако многие люди до сих пор сомневаются в её необходимости.

Подпорная стена представляет собой конструкцию, построенную с целью предотвращения оползней. Конструкция поддерживает почву в статическом положении. Подпорные стены широко используются не только на склонах холмов, мостах, автомагистралях. Также их возводят и в жилых домах, особенно на наклонной местности.

Для того, чтобы подпорная стена идеально выполняла свою роль, он должна быть грамотно спроектирована и качественно выполнена.

Специалист, которого следует нанять для проектирования стены, будет нести ответственность за выполнение всех расчетов для строительства стены, оценки почвенных условий и типа подпорной стены наиболее пригодной для строительства, а также подберёт необходимые материалы.

Это очень важный этап работы, поэтому не экономьте. Подпорная стена отвечает за безопасность жителей и устойчивость дома и других построек. Будет неприятно, когда однажды вы увидите вместо этого большую яму. Или ваша беседка переедет к соседу, сметая всё на своём пути.

Некачественно построенная стена может принести большие финансовые потери в будущем. Не говоря уже о том, что она может поставить под угрозу здоровье людей, населяющих дом.

Подпорные стены. Особенности

Грамотно изготовленная подпорная стена учитывает влияние дождевой воды и влажности почвы на структуру стены. Это один из определяющих факторов такого типа строительства. Стена должна быть прочной и достаточно жесткой. Конструкция должна выдерживать давление, которое на него оказывает влажная земля.

Качественная дренажная система также очень важна. Именно через нее будет отводиться лишняя вода, что в свою очередь уменьшит давление на конструкцию.

Подпорные стены. Материал

Наиболее часто используемый материал для возведения подпорных стен – железобетонная конструкция.

В дополнение к качественным материалам и хорошей дренажной системе, подпорная стена также должна быть гидроизолирована. Это гарантирует, что вода стекает только через дренажную систему. Это предотвращает появление трещин в бетоне с последующей коррозией металлического каркаса.

Есть возможность построить стену из камня или каменных габионов. Это особая конструкция из стали, похожая на клетку и заполненная камнями. Это довольно красивый вариант, но и затратный.

Если вы ограничены в средствах, вам следует выбрать железобетонную конструкцию. Затем её можно недорогими отделочными материалами, включая искусственный камень.

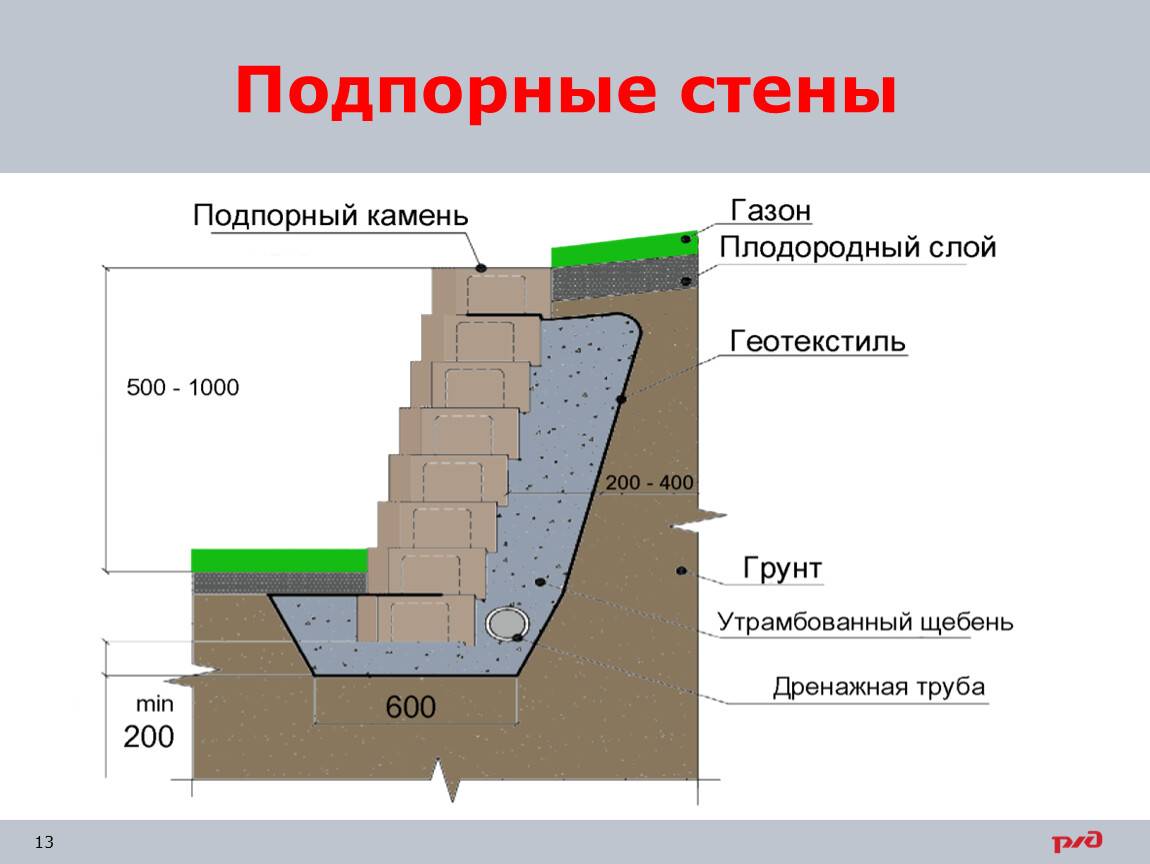

Как сделать подпорную стену?

Подпорная стена – это один из важных этапов обустройства участка. Работы должны выполняться профессионалом, имеющим опыт строительства такого типа сооружений.

• Первый шаг в строительстве железобетонной подпорной стенки – выемка почвы под закладку основания стены. Землю складируем недалеко – она пригодится для обратной засыпки.
• Основание укрепляется гравием, затем несколько слоёв утрамбованного песка.
• Далее устанавливается опалубка, монтируется каркас и заливается бетон.

Важно! На любую бетонную конструкцию необходим проект.

• После набора прочности бетоном демонтируется опалубка.
• Осуществляется гидроизоляция в зонах соприкосновения с грунтом.
• Затем идёт монтаж дренажной системы. Можно сделать открытой или скрыть в грунте.
• Оставшееся пространство заполняем землёй из отвала.

После выполнения всех этих действий открытая часть стены будет готова к наружной отделке.

Важно! Не приступайте к работам без грамотного проекта, включающего почвенные исследования. Это не та статья расходов, на которой можно сэкономить. А вот грамотный проект позволить значительно снизить стоимость строительства.

Рекомендуем:

• Материалы для кровли. Металлочерепица, доборные элементы, крепеж, инструмент
• Несъемная опалубка. Описание, материалы, монтаж
• Солнечная тепловая система для частного дома. Описание, типы и применение

Что такое подпорная стена

Что такое подпорная стена?

Плантатор с подпорной стенкой

Подпорная стена — это конструкция, которая удерживает или удерживает почву за собой. Существует много типов материалов, которые можно использовать для создания подпорных стен, таких как бетонные блоки, литой бетон, обработанная древесина, камни или валуны. Некоторые из них просты в использовании, другие имеют более короткий срок службы, но все они могут удерживать почву.

Гравитационная стена или стена, армированная георешеткой?

Чтобы построить надлежащий тип подпорной стенки, необходимо рассмотреть несколько вопросов. Например, является ли почва песком, глиной или чем-то средним? Что над стеной: подъездная дорога или что-то потяжелее вроде бассейна? Будет ли земля над или под стеной ровной или наклонной? Какова высота стены? Все эти факторы будут определять, нужна ли вам подпорная стена, армированная георешеткой, или подпорная стена, армированная георешеткой.

Гравитационные подпорные стены — это стены, которые зависят от собственного веса и отступа для удержания грунта и обычно имеют меньшую высоту. Подпорные стены Allan Block идеально подходят для этого типа стен, потому что, когда они сложены вместе, они фиксируются на месте, образуя выступ. Эта неудача помогает стене выдерживать давление почвы за ней.

Армированные подпорные стены — это стены, в которых используется определенный тип армирования для придания большей прочности конструкции подпорной стены, что улучшает ее способность удерживать грунт позади себя. Для SRW (сегментных подпорных стен) мы называем эту арматуру георешеткой или сеткой. Георешетка размещается между рядами блоков в стене и закатывается в склон или склон холма во время установки, чтобы создать более прочную и устойчивую массу грунта. С точки зрения непрофессионала, блоки, георешетка и массив армированного грунта работают вместе, образуя одну большую и тяжелую конструкцию подпорной стены. Иногда сетка не является подходящим решением для проекта из-за пространства или других условий площадки, поэтому необходимо использовать альтернативные материалы для армирования, такие как бетон без мелких частиц, грунтовые гвозди или грунтовые анкеры. Эти типы армирования обычно требуют местного инженера для проектирования и сертифицированного подрядчика для установки

Типы подпорных стен

Подпорная стена

На протяжении многих лет различные материалы для подпорных стен помогали изменить ландшафт, в котором мы живем. Обычные продукты для подпорных стен включают железнодорожные шпалы или обработанную древесину, а также стеновые камни, натуральные камни, кирпичи и бетонные блоки.

Хотя древесина часто является недорогим и простым выбором для подпорной стены, ее короткий срок службы делает ее относительно плохим выбором. По мере того как древесина разлагается, разрушается и ваша подпорная стенка, и целостность вашего полезного пространства. Камни, скалы или валуны могут создавать красивые подпорные стены, но установка этих материалов может быть дорогостоящей и трудоемкой. Кроме того, уход за каменными стенами может быть затруднен, потому что со временем они могут разрушиться или стать домом для грызунов и сорняков.

Монолитные или залитые раствором подпорные стены являются еще одним вариантом. Эти стены могут быть облицованы различными видами шпона, кирпича, каменных плит и т. д., которые добавляют текстуру и стиль. Однако эти конструкции являются жесткими, не двигаются и не изгибаются при изменении климата, землетрясениях и других стихийных бедствиях, и их строительство может быть очень дорогим.

SRW (сегментные подпорные стены), как и продукты Allan Block, представляют собой бетонные каменные блоки, которые являются модульными и блокируются для простоты использования. Просто сложите безрастворные блоки вместе, используя нашу информацию по установке, и создайте подпорную стену, не требующую обслуживания, которая добавит полезную землю, устранит проблемы с выравниванием или уклоном и решит многие другие проблемы на участке. В этих ТРО используются те же методы строительства, что и при возведении Великой китайской стены и египетских пирамид без строительного раствора, и они выдержат испытание временем. SRW бывают разных размеров, форм и цветов, а также с различной текстурой облицовки. Некоторые из наиболее распространенных текстур предлагают вид с жестким или мягким разделением, упавший вид или, в последнее время, штампованную поверхность. Также доступны бетонные блоки из переработанных материалов. Построив стену с помощью SRW, вы можете быть уверены, что она прослужит долго.

Подпорная стена. Определение и типы подпорных стен

Определение

Подпорная стена представляет собой конструкцию, которая удерживает (удерживает) любой материал (обычно земля) и предотвращает его сползание или эрозию. Он спроектирован таким образом, чтобы противостоять давлению материала, который он сдерживает.

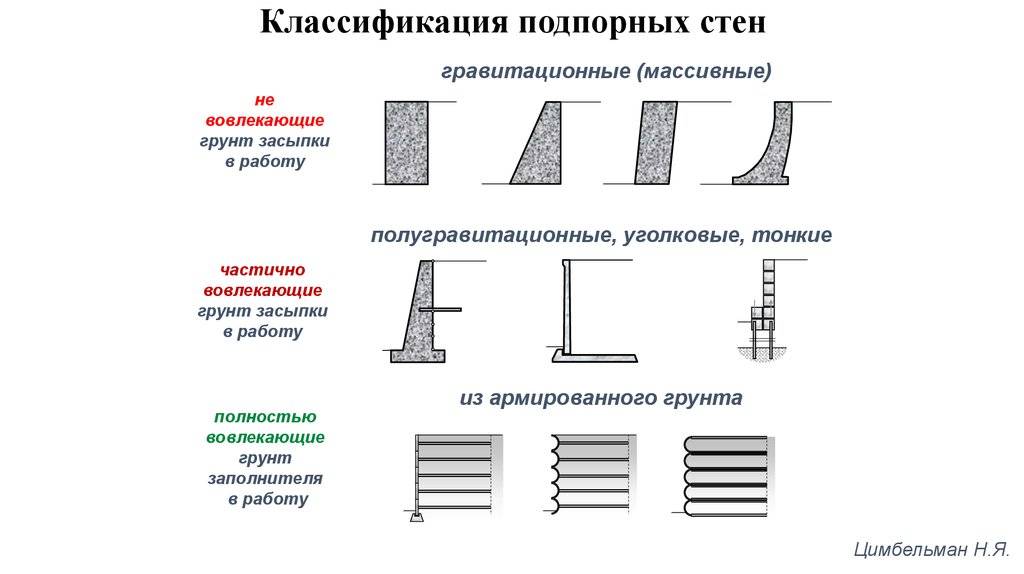

Типы подпорной стены

Земляная подпорная конструкция может иметь следующие типы:

1. Гравитационные стены
   • Усиленные гравитационные стены
   1. 1. Бетонная консольная подпорная стена
      2. Контрфорт / Подпорная стена с контрфорсом
      3. Сборный железобетон Несущая стена
      4. Предварительно напряженная подпорная стенка
2. Кирпич
   • Кирпичная подпорная стена
3. Камень
4. Стены из армированного грунта
   • Армированный грунт
   • Забивание почвы
5. Гибридная система
   • Земляная стена с анкерным креплением
   • Габион с хвостом
   • Бетонный блок с хвостовиком
   • Разное

Гравитационные подпорные стены

Гравитационные подпорные стены благодаря своему огромному весу удерживают находящийся за ними материал и обеспечивают устойчивость к разрушениям. Гравитационная подпорная стена может быть построена из бетона, камня или даже кирпичной кладки. Гравитационные подпорные стенки имеют гораздо большую толщину в сечении. Геометрия этих стен также помогает им сохранять устойчивость. Стены из массивного бетона подходят для удерживаемой высоты до 3 м. На форму поперечного сечения стены влияют устойчивость, использование пространства перед стеной, требуемый внешний вид стены и метод строительства.

Подпорные стены армированные

Стены из железобетона и каменной кладки на настеленном фундаменте представляют собой гравитационные конструкции, в которых устойчивость против опрокидывания обеспечивается весом стены и арматурными стержнями в стене. Ниже приведены основные типы стен:

Бетонная консольная подпорная стена

Консольная подпорная стена состоит из стены, соединенной с фундаментом. Консольная стена удерживает значительное количество грунта, поэтому она должна быть хорошо спроектирована. Они являются наиболее распространенным типом, используемым в качестве подпорных стен. Консольная стена опирается на плитный фундамент. Этот плитный фундамент также нагружается обратной засыпкой, и, таким образом, вес обратной засыпки и надбавки также стабилизирует стену от опрокидывания и сползания.

Контрфорт / Подпорная стена с контрфорсом

Стены контрфорса представляют собой консольные стены, усиленные контрфорсами, монолитными с тыльной стороной плиты стены и фундаментной плиты. Контрфорсы действуют как элементы жесткости на растяжение и соединяют плиту стены и основание, уменьшая напряжения изгиба и сдвига. Для уменьшения изгибающих моментов в вертикальных стенах большой высоты применяют контрфорсы, разнесенные друг от друга на расстояния, равные или несколько превышающие половину высоты. Контрфорсы применяют для высоких стен высотой более 8-12 м.

Подпорная стена из сборного железобетона.

Предварительно напряженная стенка.

Подпорная стена из армированного грунта

Механически стабилизированные земляные стены представляют собой конструкции, изготовленные из стали или GeoTextiles из армирующего грунта, которые укладываются слоями в контролируемую гранулированную засыпку. Армированные грунты также можно использовать в качестве подпорных стен, если они построены как:

1. Как неотъемлемая часть конструкции.
2. В качестве альтернативы использованию армированного бетона или других растворов из соображений экономии или из-за состояния грунта.
3. В качестве временных работ.
4. В качестве исправления или улучшения существующей конфигурации.

Эта категория включает стены, в которых используется грунт, армированный арматурными стержнями, для обеспечения стабильной удерживающей системы грунта, и включает армированный грунт и гвозди для грунта .

Забивание гвоздей в грунт

Строительство стены, забитой гвоздями в грунт, включает укрепление грунта по мере продвижения работ на раскапываемом участке путем введения стержней, которые в основном работают на растяжение, называемых Пассивные стержни . Они обычно параллельны друг другу и слегка наклонены вниз. Эти стержни также могут частично работать на изгиб и сдвиг. Трение кожи между почвой и ногтями приводит к натяжению ногтей.

Гибридные системы подпорной стены

Типы подпорных стен, в которых используются оба фактора, такие как их масса и армирование для обеспечения устойчивости, называются Гибридными или Композитными системами подпорных стен .

Анкерные земляные стены

Любая стена, в которой используются элементы облицовки, привязанные к стержням или полосам, концы которых закреплены в земле, является земляной стеной с анкерным креплением. Якоря похожи на опоры. Кабели, используемые для связывания, обычно представляют собой высокопрочные предварительно напряженные стальные жилы. Чтобы облегчить крепление, концы полос имеют форму, предназначенную для закрепления полосы в точке в почве.

Габион с хвостом

Габионы представляют собой клетки, цилиндры или ящики, заполненные землей или песком, которые используются в гражданском строительстве, строительстве дорог, в военных целях и во многих других областях.
