Как найти скрытую проводку в стене?

Найти скрытую проводку в стене — это нетривиальная задача, которая вызывает затруднения даже у опытных специалистов. Профессиональные знания правил прокладки электрических проводов в жилых помещениях часто оказываются бесполезными из-за повсеместного их нарушения. Поэтому для определения трасс прокладки электропроводки используют специальные приборы.

Принцип действия приборов для поиска скрытой проводки

Существуют специализированные искатели скрытой электропроводки, которые реагируют на переменное магнитное поле создаваемое проводами, по которым течет ток. Чувствительным элементом (сенсором) в таких приборах является катушка, в которой переменное магнитное поле наводит ЭДС (электродвижущую силу). Чем большая ЭДС наводится в катушке, тем ближе она расположена к проводам, по которым течет ток. Очевидно, что для повышения точности обнаружения скрытой проводки желательно, чтобы по проводам тек максимально возможный ток. Поэтому, при использовании искателей проводки реагирующих на магнитное поле, к электрическим линиям нужно подключать максимальную нагрузку – включить люстру или светильник, подключить к розетке электрический чайник и т. п.

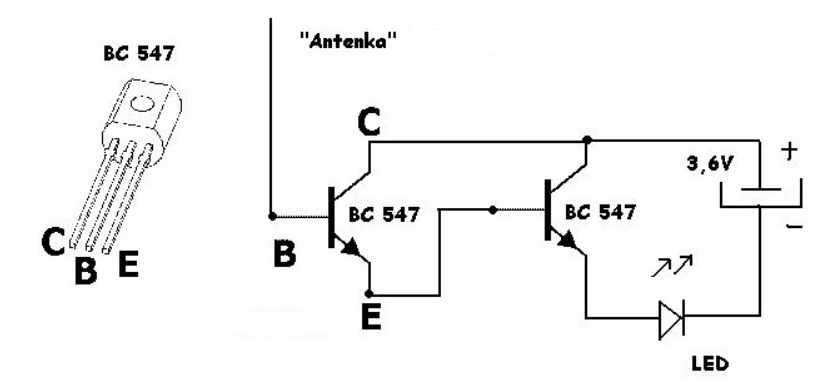

Другой электрической величиной, по которой можно отыскать скрытые провода, является электрическое поле. Основным элементом искателей электропроводки реагирующих на электрическую составляющую электромагнитного поля являются электронные усилители с большим входным сопротивлением. Они регистрируют электрическую компоненту поля, создаваемую проводами, находящимися под напряжением. В подобных приборах, чувствительным элементом является небольшая металлическая пластина являющаяся обкладкой «открытого» конденсатора.

При поиске скрытой проводки особое внимание нужно обращать на розетки. Есть большая вероятность того, что проводка проходит либо под розеткой, либо над нею.

Все промышленные искатели скрытой электропроводки работают на одном или обоих описанных выше принципах обнаружения электрических проводов. К сожалению, стоимость профессиональных приборов достаточно высока, и покупка дорогого пискателя для разового использования вряд ли окупится. Поэтому в быту лучше применить более доступные и недорогие методы поиска скрытой электропроводки.

Как найти проводку в стене с помощью мультиметра?

В мастерской домашнего мастера или автолюбителя часто имеется мультиметр. Такой прибор позволяет измерять переменный ток и напряжение, другие электрические величины. Его возможности с успехом можно использовать для поиска скрытой электропроводки Ниже будут описаны два способа опробованные на практике и дающие неплохие результаты.

Первый способ заключается в превращении мультиметра в регистрирующий прибор, реагирующий на магнитную составляющую электромагнитного поля. Для обнаружения электрического кабеля проложенного в стене, к мультиметру нужно подключить катушку с большим количеством витков. Чем больше витков будет у катушки, тем чувствительнее получится прибор. В качестве сенсора можно использовать катушку от магнитного пускателя или электромагнитного реле. Наличие сердечника принципиального значения не имеет. Переключив мультиметр с подключенной катушкой на измерение переменоого тока в миллиамперметрах или напряжения в милливольтах, мы получим комбинацию сенсора и регистрирующего прибора. Передвигая катушку по поверхности стены и следя за максимальными показаниями прибора можно определить место прокладки электрического кабеля.

Напомним. Для увеличения точности метода к искомой линии должна быть подключена мощная нагрузка.

Второй способ основан на регистрации электрического поля. В этом случае для превращения мультиметра в искатель скрытой проводки потребуется полевой транзистор со встроенным или изолированным каналом. Исток и сток полевого транзистора подключают к клеммам прибора в соответствии с полярностью транзистора. Мультиметр переводят в режим измерения сопротивления. В собранной таким образом установке затвор «полевика» будет служить сенсором реагирующим на переменное электрическое поле. Для увеличения чувствительности «искателя» к затвору транзистора целесообразно припаять небольшой отрезок провода.

Работает такая установка следующим образом. Наведенное на затворе переменное напряжение будет периодически открывать транзистор с частотой сети. При этом, мультиметр будет регистрировать уменьшение сопротивления проводящего канала полевого транзистора. Чем меньше сопротивление – тем ближе затвор к источнику электрического поля, которым является провод находящийся под напряжением.

Внимание! Второй способ работает только при подаче напряжения на электрические провода.

Существует и третий способ позволяющий найти скрытую электропроводку с помощью мультиметра. Многие модели современных цифровых измерительных приборов имеют встроенную функцию NCV (non-contact AC voltage) – бесконтактной регистрации электрического поля. Измерительный прибор, переведенный в режим NCV, превращается в регистратор переменного электрического поля. С его помощью удобно искать скрытые провода и кабели, находящиеся под напряжением. Во время измерений в режиме NCV увеличение частоты вспышек светового индикатора и увеличение частоты подачи звукового сигнала сигнализирует о приближении к источнику электрического поля.

Как найти проводку в стене с помощью смартфона?

Современные телефоны часто поражаю возможность выполнять самые неожиданные функции. В интернете можно найти приложения, которые, якобы, позволяют без дополнительного оборудования, с помощью одного смартфона обнаружить скрытую электропроводку. Разработчики подобных программ утверждают, что их приложения используют встроенные магнетометры телефонов. К сожалению, практика показывает, что программы для смартфонов, предназначенные обнаруживать скрытые провода, работают плохо. По-видимому, это связано с некорректным использованием магнитометров, которые «заточены» на работу со слабыми постоянными магнитными полями и не могут регистрировать переменное магнитное поле с большой индукцией.

Как найти проводку в стене: старую/скрытую/алюминиевую/медную/без прибора/используя смартфон.

Сегодня будем разбираться как найти скрытую проводку в стене БЕЗ ПРИБОРОВ, будь она алюминиевая или медная + отдадим дань 21 веку и поищем проводку в стене старую и новую, используя СМАРТФОН. Погнали…

Как найти проводку в стене

БЕЗ ПРИБОРА?

 Да уж! Если не знаешь где по квартире проложена проводка, то и гвоздь проблематично вбить! Не говоря уже о комплексном ремонте при наборе гипсокартонных конструкций как на потолок, так и на стены, особенно если собрались пользоваться старой проводкой.

 Мастера того времени поголовно чертили технологические схему того, как уложили проводку по квартире и от этого только выигрывали те, кто делал поточный или комплексный ремонт. Но на данный момент мы с трудом представляем как проложена проводка за такой дорогостоящей отделкой. То-ли по верху, то-ли понизу, то-ли как электрик посчитал нужным. Хорошо когда владелец квартиры краем глаза увидел где идут провода, а так остаётся только гадать, ну и естественно искать. А искать как всегда нечем — ЗНАЧИТ БУДЕМ ИСКАТЬ БЕЗ ПРИБОРОВ или используя всем доступные СМАРТФОНЫ.

Много интересного материала по проводке находится в разделе электромонтажные работы*<<< жми;

Самый простой способ нахождения старой проводки в стене — это вызвать электрика из ЖЭКа, ну или самому сходить и попросить у них схему проводки проводов по квартире. Да, да. именно про эти схемы, которые хранятся в ЖКХ со времён СССР никто и не помнит.

Если у вас проводка ещё с тех времён, то можно придерживаться простого правила при поиске проводов. В то время существовала одна закономерность! Провода укладывались в межплитовой шов, как под потолком, так и по полу. Розетки и выключатели устанавливались непосредственно под коробкой или от проёма двери, ровно, сорок сантиметров в бок и от пола метр семьдесят. Но если квартира была уже переоборудована и провода неясно где, то тогда придётся воспользоваться специальными приборами для поиска скрытой проводки или надеяться что ваш электрик придерживался простых правил которые закладывают в колледже или техникуме:

Правило №1. Прокладка проводов ведётся исключительно в горизонтальном или вертикальном направлении.

Правило №2.

Горизонтальную проводку тянут:

от балок и карнизов на расстоянии от 5, до 10 сантиметров;

от потолка 20 см.;

от плинтуса 15-20 сантиметров;

По вертикали:

не меньше 10 см. от углов пересечений стен, дверей и окон.

Правило №3. От металлических объектов, трубопроводов отступают 40 сантиметров.

Как найти скрытую проводку в стене

ИСПОЛЬЗУЯ СМАРТФОН?

Поиск проводки используя смартфон очень прост. Телефон это гаджет и кроме как установить специальную программу, а после запустить её, от вас больше, ничего не потребуется! Но программы предусмотрены только на смартфон на базе Android версии

4. 0.3 и выше. Другие ОС, к сожалению, такой функции не имеют! Но не суть.

Короче! В сети есть два нормальных приложения которые реагируют на фонящие предметы магнитным полем: металлические изделия, провода, приборы. То есть при помощи их можно искать не только проводку в стене, но и скрытые датчики, и т.д.

В общем так. Программа Smart Tools может найти даже выключенную проводку, а приложение «Магнитное поле и детектор постоянного тока SMF APPS GbR» найдёт только проводку подключенную к сети. Эти два приложения можно скачать на play.google.com, введя в строку поиска — «Поиск проводки».

Пользоваться приложениями очень просто, так как первое на русском, а второе просто понятное!!хххх.

ВИДЕО: — ПОИСК ПРОВОДКИ В СТЕНЕ СМАРТФОНОМ (поиск проводки программой

Smart Tools и «Магнитное поле и детектор постоянного тока SMF APPS GbR»)

Принцип работы приложений по поиску проводки.

Показать / Скрыть текст

Как найти старую проводку используя оборудование?

Для поиска проводки в стене используют специальные приборы, так сказать, оборудование для поиска старой проводки. Вот об  этих приборах, оборудовании для поиска скрытой проводки  и поговорим!

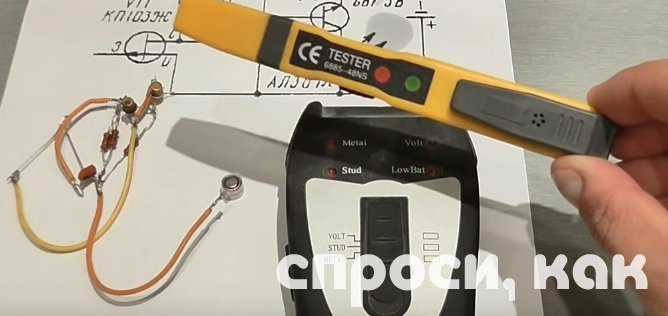

Для поиска скрытой проводки используют несколько видов приборов. Первый и самый популярный прибор для поиска скрытой проводки — это бесконтактный детектор 6888-138 (3 в 1) производства МТС. Данный прибор 6888-138 (3 в 1) направлен на поиск электропроводки, замурованной в стене, если она находится под напряжением. Также при помощи данного прибора можно обнаружить любой металл и проверить в квартире сильные электроизлучения, наносящие вред здоровью. Как видим, таким прибором просто найти скрытую, старую проводку.

Есть и попроще приборы для поиска старой, скрытой проводки, например, собрат вышеуказанного прибора-индикатор MS-158M. Данный прибор для поиска скрытой проводки найдёт электропроводку, а вернее, фазу провода, если он будет под электричеством, в сети.

Нельзя не отметить прибор ПОСП-1, который также предназначен для поиска скрытой проводки глубиною до 30 сантиметров под напряжением. ПОСП-1 — это радар, определяющий на расстоянии электропроводку. При нахождении проводов прибор подаст звуковой и световой сигнал.

Напоследок хочется отметить прибор для поиска электро проводки, которому всё равно, кабель в стене под электричеством или нет. Данный прибор Hilti PS 38 имеет способность определять разрывы и прострелы в проводах, сгоревшие предохранители, может отыскать испорченный проходящий провод.

**Статья «КАК НАЙТИ СТАРУЮ, СКРЫТУЮ ПРОВОДКУ В СТЕНЕ» подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.

Как проложить электрический провод через гипсокартон | Главная Руководства

Автор: Дэвид Робинсон Обновлено 25 марта 2022 г.

Электрические провода неприглядны и опасны, поэтому их обычно прячут в стенах, где их нельзя ни увидеть, ни случайно повредить. Однако у этого подхода есть недостаток; когда на стене ведутся работы или нужно найти провода, невозможно увидеть, где они находятся, отмечает Home Tips. Сверление провода под напряжением опасно и может привести к неприятному счету за ремонт! Эта проблема знакома строителям и электрикам, а также любителям рукоделия. Электронное решение проблемы в виде ручного детектора позволяет обнаруживать и отслеживать кабели с минимальными усилиями.

Наконечник

Обычный металлоискатель можно использовать для обнаружения проводов, но его труднее использовать на стене, и, вероятно, он также обнаружит многие другие металлические предметы, такие как рамы для стоек и кирпичные стяжки.

Как проследить электрический провод через гипсокартон

1. 1. Вставьте батареи в детектор кабелей

   Вставьте батареи в детектор кабелей в соответствии с инструкциями производителя. Если батареи уже установлены, проверьте их емкость с помощью функции зарядки батарей металлоискателя. Обычно это либо светодиод, указывающий на низкий уровень заряда батареи, либо звуковой сигнал, например, когда детектор не подает звуковой сигнал при включении. Если вы не уверены, обратитесь к инструкциям производителя.

   Установите новые батареи, если существующие вызывают предупреждение о низком заряде батареи. Использование кабельного детектора с разряженными батареями может привести к неточным показаниям или вообще к отсутствию показаний.

2. 2. Прочтите руководство

   Перед использованием прочтите руководство по эксплуатации кабельного детектора. Могут быть полезные функции, такие как различение активных и неработающих проводов, которые помогут вам в поиске.

3. 3. Выберите начальную точку

   Выберите точку на стене, с которой нужно начать поиск. Например, выключатели и розетки должны быть подключены к кабелям, как и настенные светильники и бытовая техника, поэтому, если вы найдете такую, начните с нее. Если очевидных подсказок нет, начните с удобного угла.

4. 4. Поиск с помощью детектора кабеля

   Включите детектор кабеля (искатель провода) и поднесите его к стене так, чтобы головка детектора находилась на одном уровне с поверхностью. Медленно и методично проведите головой по стене, следя за тем, чтобы не пропустить ни одной области, инструктирует Tek Touch. Перекрываются ли поисковые развертки или нет, не имеет значения, пока охвачена вся область.

   Головка извещателя может реагировать только на провода, спрятанные непосредственно под ней. Если бы он обнаружил провода, которые находились в общей зоне, вы не смогли бы определить их точное местонахождение. По этой причине важно подметать всю стену.

   Примечание. Если вы ищете провод под напряжением, а ваш детектор может отличить провод под напряжением от обесточенного, при поиске убедитесь, что провод действительно находится под напряжением. Например, если это провод к свету, а свет выключен, то провод может быть не под напряжением.

5. 5. Отметьте

   Отметьте на стене каждое место, где детектор показывает наличие провода. Когда вся стена будет проверена, соедините метки вместе, чтобы проследить пути скрытых проводов.

   Предупреждение

   Если вы не прочитали и не поняли руководство по эксплуатации кабельного детектора перед началом работы, вы можете пропустить провода или неправильно их идентифицировать. Будьте в безопасности и знайте, что вы делаете.

   Не все детекторы могут обнаруживать провода с очень низким током, например провода дверного звонка. В случае сомнений обратитесь к квалифицированному электрику.

Каталожные номера

• Домашние советы Дона Вандерворта: поиск проводов, труб и препятствий в стене
• Tek Touch: детекторы электрических кабелей под напряжением для поиска проводов, дерева, шпилек

Советы

• Перед использованием прочитайте руководство по эксплуатации кабельного детектора. Могут быть полезные функции, такие как различение активных и неработающих проводов, которые помогут вам в поиске.
• Обычный металлодетектор можно использовать для обнаружения проводов, но его труднее использовать на стене, и, вероятно, он также обнаружит многие другие металлические предметы, такие как рамы для стоек и кирпичные стяжки.
• Если вы ищете провод под напряжением, а ваш детектор может отличить провода под напряжением от обесточенных, при поиске убедитесь, что провод действительно находится под напряжением. Например, если это провод к свету, а свет выключен, то провод может быть не под напряжением.
• Головка извещателя может реагировать только на провода, спрятанные непосредственно под ней. Если бы он обнаружил провода, которые находились в общей зоне, вы не смогли бы определить их точное местонахождение. По этой причине важно подметать всю стену.

Предупреждения

• Если вы не прочитали и не поняли руководство по эксплуатации кабельного детектора перед началом работы, вы можете пропустить провода или неправильно их идентифицировать. Будьте в безопасности и знайте, что вы делаете.
• Не все детекторы могут обнаруживать провода с очень низким током, например провода дверного звонка. В случае сомнений обратитесь к квалифицированному электрику.

Биография писателя

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал для газет «Telegraph» и «Guardian» в Великобритании, государственных изданий, веб-сайтов, журналов и школьных учебников. Он имеет степень бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

Как найти Romex работает за гипсокартоном | Главная Путеводители

Автор Jerry Walch

Поиск прокладки кабеля в неметаллической оболочке за гипсокартоном или какой-либо другой готовой стеной может занять много времени и утомительно. Насколько сложно будет найти эти скрытые прокладки кабеля, зависит от многих факторов, например, от того, течет ли по ним ток или нет, и от их расстояния за гипсокартоном.

Бесконтактный тестер напряжения

1. Обнаружение скрытых участков кабеля с неметаллической оболочкой за гипсокартоном относительно легко, если по кабелю протекает ток; бесконтактные датчики напряжения обнаружат этот ток. Проведя датчиком по поверхности стены и медленно регулируя чувствительность датчика, вы можете определить точное местоположение кабеля с точностью до доли дюйма.

Электронный искатель стержней

1. Кабель в неметаллической оболочке, а также другие виды электропроводки можно обнаружить с помощью современных электронных искателей стержней. Хотя они предназначены в первую очередь для обнаружения стоек стен и потолочных стропил, многие из этих устройств имеют функции, позволяющие использовать их для обнаружения электропроводки. В отличие от бесконтактных тестеров напряжения, которые фактически обнаруживают наличие напряжения и тока, искатели шпилек просто обнаруживают сам кабель. То, насколько хорошо искатели шпилек могут обнаруживать кабель, зависит от того, насколько далеко за гипсокартоном находится кабель. Большинство искателей шипов имеют диапазон, ограниченный примерно 2 дюймами. Одним из самых больших недостатков использования искателя шпилек вместо бесконтактного тестера напряжения является то, что скрытый кабель может быть замаскирован другими объектами внутри стены, такими как водопроводные трубы.

Ревизионное зеркало и фонарь

1. В ситуации, когда кабель и водопровод проложены в одном и том же пространстве стены, вам придется сделать небольшое отверстие в стене и с помощью фонарика и инспекционного зеркала точно определить расположение проводки. При использовании этого метода постарайтесь использовать любые отверстия, которые уже есть в стене, например, отверстия вокруг водопроводных или дренажных труб. При вырезании новых отверстий в стене старайтесь делать их в местах, где ваши заплатки будут наименее заметны, например, внутри навесных шкафов или кладовок.

Видеодатчик

1. Видеодатчик представляет собой портативную телевизионную систему с замкнутым контуром, в которой объектив оснащен оптоволоконным датчиком, передающим визуальное изображение на объектив камеры. Это инструменты, которые выбирают профессионалы для поиска кабеля или других объектов внутри стены, поскольку для оптического зонда требуется просверлить в стене отверстие диаметром всего 1/8 дюйма.
