Рекомендации по работе с самыми легкими из всех видов бетона

Многие десятилетия производства и эксплуатации автоклавных газобетонных изделий показали, что стеновые блоки из этого материала являются самыми легкими из всех видов бетона, при прочности, достаточной для возведения зданий, начиная от индивидуальных жилых домов и заканчивая самонесущими стенами в многоэтажных каркасных домах. Автоклавные газобетонные блоки, «ИНСИ Блоки», производства «Завода автоклавного газобетона» выпускаются по ГОСТ 31360-2007 (в замен 21520-89). «ИНСИ Блоки» выпускаются на новейшем европейском оборудовании, что способствует высокому качеству и точной геометрии блоков.

Видео строительства из газобетона

Безопасность применения блоков подтверждается — санитарно-эпидемиологическим заключением.

Качество выпускаемой продукции подтверждено сертификатом соответствия ГОСТ Р.

Основные физико-механические характеристики ИНСИ Блоков приведены в таблице:

Огнестойкость газоблоков.

По результатам проведенных в ИЦ «Огнестойкость» ЦНИИСК испытаний образцов стены несущей из «ИНСИ Блоков» марки III-В2.5D500F35-1 (ГОСТ 21520-89) толщиной 200мм под распределенной нагрузкой 10т/мп, предел огнестойкости составляет не менее REI 150.

Номенклатура выпускаемых блоков приведена в таблице:

* данные блоки выпускаются по согласованию с заказчиком

Отклонения геометрических параметров и показателей внешнего вида не превышают значений, указанных в таблице:

U-образные блоки для монолитных перемычек.

Блоки ячеисто-бетонные не армированные лотковые предназначены для применения в качестве несъемной опалубки при устройстве монолитных перемычек в наружных и внутренних стенах жилых и общественных зданий.

Блоки изготавливают из ячеистого бетона класса по прочности не ниже В2,5, марки по плотности не менее D 500, и марки по морозостойкости F100 (ГОСТ 31359-2007) Номенклатура выпускаемых заводом блоков представлена в таблице:

U–образные блоки производятся с допуском по ширине и высоте ± 3мм, по длине ± 50 мм.

Фундаменты для стен из ячеистых блоков.

Проектирование фундаментов выполняют по СНиП 2.02.01-83*. и соответствующим пособиям с учетом результатов инженерно-геологических изысканий и объемно-планировочного решения здания. Зарубежный и отечественный опыт показывает, что оптимальной конструкцией фундамента является железобетонная плита. Заглубленная часть здания, опираемая на сплошную железобетонную плиту может быть выполнена как из монолитного бетона, так и из бетонных блоков различных видов.

В последнем случае по верхнему обрезу кладки из блоков в обязательном порядке должен быть устроен монолитный обвязочный железобетонный пояс.

При выполнении обвязочного пояса стен подвала из кирпича выполняется армирование первого ряда блоков. Площадь сечения арматуры должна составлять не менее 0,75 см² класса А400 (например, 2 продольные арматуры d=8АIII).

Стены подвала или цоколя должны иметь горизонтальную и вертикальную гидроизоляцию, предохраняющую от увлажнения атмосферными осадками, талыми водами, от капиллярного подсоса влаги.

Для защиты стен надземной части здания, от влаги в период таяния снега — превышение фундамента над отмосткой должно быть не менее 500 мм.

Правила при возведении стен зданий из «ИНСИ Блоков».

При возведении зданий из блоков следует выполнять требования, предъявляемые к каменным конструкциям СНиП II- 22-81, Пособию к СНиП 2.03.01, СТО 501-52-01-2007.

Толщина стен строящегося здания назначаться не только из условия прочности, но и из условия требуемого теплосопротивления. Расчет толщины стены должен соответствовать требованиям СНиП 23-02-2003. Расчетные коэффициенты теплопроводности при равновесной влажности 4% соответствуют режиму эксплуатации А зданий с сухим режимом эксплуатации в сухой и нормальной климатических зонах влажности и зданий с нормальным режимом эксплуатации в сухой климатической зоне влажности). Для всех остальных наружных стен из «ИНСИ Блоков» принимают расчетный коэффициент теплопроводности при равновесной влажности 5%. В таблице 5 приведены данные теплотехнических расчетов стен из «ИНСИ Блоков» плотности D 500. Типу помещений «1» соответствуют жилые, лечебно-профилактические и детские учреждения, интернаты, гостиницы и общежития; к типу помещений «2» относятся общественные (кроме помещений типа «1»), административные и бытовые здания. Для помещений типа «1» принята температура внутреннего воздуха +20ºС. Для помещений типа «2» принята температура внутреннего воздуха +18ºС.

Расчетное сопротивление теплопередаче стены из «ИНСИ Блоков».

Для расчета стены из «ИНСИ Блоков» без утепления принята конструкция согласно таблице:

В скобках даны данные для режимов эксплуатации «Б»

Для расчета стены из «ИНСИ Блоков» с утеплением принята конструкция согласно таблице:

В скобках даны данные для режимов эксплуатации «Б»

Масса одного блока при кладке без применения средств малой механизации не должна быть более 45 кг.

При работе с ячеистым бетоном требуется осторожность и аккуратность. Запрещается производить погрузку блоков навалом и разгрузку их сбрасыванием.

Прежде всего, следует обратить внимание на хранение блоков. Поддоны с блоками необходимо устанавливать на выровненное основание, защищенное от почвенной влаги. Высота складирования не более 2 ярусов. При длительном хранении незащищенный ячеистый бетон нужно укрывать от дождя или снега изоляционными материалами (брезентом, толем, полиэтиленовой пленкой). Клей для кладки должен храниться в защищенном от влаги состоянии при температуре не ниже +5°С.

Подачу блоков к месту укладки можно осуществлять на поддонах с помощью крана или средствами малой механизации, которые легко изготовить на месте (двухколесные тачки, трехколесные тележки).

Элементы несущего каркаса

Кладку «ИНСИ Блоков» рекомендуется начинать с углов здания, рядами по всему периметру. Перед укладкой блоков первого ряда необходимо обеспечить его гидроизоляцию (1 – 2 слоя рубероида укладывается на фундамент). Рис. 1. Все блоки первого ряда укладываются на песчано-цементный раствор в соотношении 1:3 толщиной не более 30 мм. Рис. 2. После укладки первого ряда необходимо удалить все неровности с помощью рубанка или шлифовальной доски. Следует строго следить за правильностью высоты рядов с самого начала ведения кладки с помощью натянутого шнура-причалки и горизонтального и вертикального уровней или лазерных координаторов.

Перед укладкой блоки нужно очистить от пыли, грязи (снега и наледи зимой), а битые или с отколотыми кромками и углами отложить. В дальнейшем, подвергнув их механической обработке простейшим инструментом (ручной ножовкой или пилой, рубанком для снятия фасок, угловым шаблоном для направления реза), блоки можно будет использовать при кладке простенков фронтонов или во внутренних стенах.

Рис.1

«ИНСИ Блоки» выпускаются с геометрической точностью ±1,5-2,0 мм. Кладка выполняется на клеевом растворе на основе сухой смеси заводского изготовления. Сухая смесь состоит из песка, цемента, водоудерживающей, пластифицирующей и гидрофобных добавок. Толщина шва не должна превышать 2-5мм.

Возможно выполнять кладку на легком растворе. Толщина швов 8-10мм. Допускается кладка на цементно-песчаном растворе, толщина горизонтальных швов принимается от 10 мм и не более 15 мм, в среднем 12 мм в пределах высоты этажа. Толщина вертикальных швов (если нет паз гребня) принимается от 8 до 15 мм, в среднем 10 мм. Необходимо учитывать, что применение кладочных растворов влечет к снижению сопротивления теплопередачи стены. При производстве кладочных работ в сухую погоду необходимо предварительное увлажнение блоков.

Раствор для кладки стен из блоков рекомендуется приготавливать на месте строительства из готовых сухих смесей, доставляемых с завода, или из вяжущего, заполнителя и добавок. Клеевой раствор готовится согласно инструкции напечатанной на мешке, а строительный раствор согласно Инструкции СН 290. Готовый раствор (клей) выгружают в бадью, а затем с помощью специальной емкости, кельмы, или совка распределяют по длине стены, выравнивая постель зубчатой кромкой кельмы. Блок опускают на раствор (клей) сверху, избегая горизонтальной подвижки более 5 мм. Выдавившийся раствор (клей) снимают скребком сразу же, не допуская его схватывания. Рихтуют блоки покачиванием или подбивкой резиновым молотком. Швы должны быть тщательно заполнены клеем.

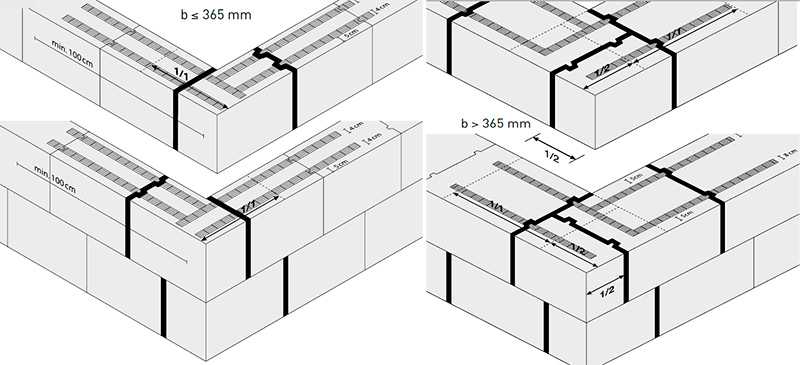

При кладке необходимо соблюдать правила перевязки. Вертикальные швы следующих рядов кладки выполняются со смещением не менее 0,4 высоты блока. При кладке стен в два блока – перевязка вертикальных швов «плашковая» рис 3.

Глубина «плашковой» перевязки должна составлять не менее100 мм. Сопряжения стен разных направлений следует устраивать только наклонной штрабой с глубиной перевязки не менее 200мм (вертикальная шраба не допускается). Внутренние стены и перегородки возводят по тем же правилам, что и наружные стены. Сопряжение наружных и внутренних стен выполняют перевязкой блоков на глубину не менее 200 мм. Примыкание перегородок к стенам устраивают с применением гибких связей из стальных полос, заранее закрепляемых в соответствующих местах в швах стен рис.4.

Рис.3

Необходимость армирования кладки и места расположения арматуры указываются в проекте. Если в проекте не указаны места армирования, необходимо предусмотреть устройство конструктивного армирования в плоскости кладки стен: армопояса в уровне перекрытий, на глухих участках стен, а также во всех случаях по высоте кладки при расстоянии в свету между перекрытиями более 3,0 м. (рис.6). Кроме того, армопояс пояс следует устраивать в пределах верхнего ряда кладки по периметру наружных и внутренних стен, включая фронтоны.

Дополнительное конструктивное армирование должно быть предусмотрено в подоконной зоне рис. 5. В подоконной зоне арматура укладывается в заранее прорезанные в кладке пазы. Арматура, уложенная в пазы, должна быть полностью утоплена в клеевом составе. Площадь сечения арматуры должна составлять не менее 0,75 см² класса АIII (например, 2 продольные арматуры d=8АIII). При невозможности размещения двух стержней по ширине допускается армировать кладку одной продольной арматурой с эквивалентной площадью сечения ( d=10АIII ). Арматура заводится в простенки на расстояние не менее 600мм от грани оконного проема.

Рис.5

1 — конструктивное армирование кладки подоконной зоны; 2 — Конструктивное армирование кладки в пределах высоты простенка; 3 — Конструктивное армирование кладки глухого участка стены при расстоянии между перекрытиями в свету более 3 м

Для укладки арматуры в определенных рядах кладки выполняются горизонтальные штробы, которые затем заполняются кладочным раствором. Арматура укладывается в эти штробы так, чтобы полностью покрылась раствором и не выступала над поверхностью блоков. Для исключения откалывания бетона, штробы рекомендуется устраивать на расстоянии не менее 60 мм. от боковых граней блоков.

Конструктивное армирование кладки выполняют арматурой по ГОСТ 5781-82, ГОСТ 10884-94, принимая число стержней по ширине кладки не менее двух. При высоте этажа от пола до потолка более 3м по всему периметру наружных стен в двух уровнях (уровне подоконной зоны и в уровне верха перемычек).

Выполнить в штрабе рядовых блоков подоконной зоны и верха перемычек, арматура полностью утоплена в клеевом составе, количество ее в зависимости от ширины стены. Площадь сечения арматуры каркаса одного уровня не менее 75 мм2 (например, 2 продольные арматуры d=8АIII). При невозможности размещения двух стержней по ширине допускается армировать кладку одной продольной арматурой с эквивалентной площадью сечения (d=10АIII).

Замкнутый армопояс в пределах предпоследнего ряда кладки парапета по периметру наружных и внутренних стен, включая фронтоны и другие элементы. Стержни армопояса в продольных и поперечных стенах укладываются в специально прорезанные штробы, штробы заполняются клеем. В углах производят сварку стержней.

«ИНСИ Блоки» хорошо обрабатываются механическим инструментом. При необходимости выполнения сложных геометрических форм с криволинейными и иными очертаниями, а также участков стен, размеры которых не кратны размеру блока, не стандартное изделие могут быть получены путем резки с помощью механических и ручных пил.

Оконные и дверные перемычки и проемы.

Проемы в стенах перекрывают сборными брусковыми перемычками или сборно- монолитными перемычками.

Сборно-монолитные перемычки выполняются с помощью несъемной опалубки из U-образных блоков. Размеры определяются расчетом. При расчете сборно-монолитной перемычки не принимают в расчет опалубку из U-образных блоков. Перемычки изготовляются из тяжелого бетона марки по прочности М200. Арматурный каркас – из арматурной стали класса АIII. Сборно-монолитные перемычки разработаны в альбоме технических решений, выполненных ООО «ИНСИПРОЕКТ» шифра 168/2008. Монтаж сборных перемычек в зависимости от их размера и веса выполняется как вручную, так и с помощью грузоподъемных механизмов. Перемычки укладываются на тот тип раствора, который применяется для кладки стен. Сочетание различных типов растворов для ведения кладки и опирания перемычек не допускается.

В таблицах 8, 9, 10, 11 приведены данные полученные при расчете зданий, выполненных из «ИНСИ Блоков» марки по средней плотности D500, класса по прочности B2,5 на клею марки М50. Высота этажа принята равной 3 м, пролет железобетонной плиты перекрытия 6 м. Плиты опираются на стены не менее 125мм. Перекрытие верхнего этажа и стропила кровли выполнены из деревянного бруса. Утепление чердачного перекрытия выполнено минераловатным утеплителем. Покрытие кровли — листы металлочерепицы. Расчеты выполнены для условий строительства г. Челябинска (III снеговой район).

Простенки стены толщиной 400мм для двухэтажного здания в несущей наружной рекомендуется выполнять шириной согласно таблице 8. Простенки стены толщиной 400мм для трехэтажного здания рекомендуется выполнять шириной согласно таблице 9.

Простенки стены толщиной 500мм для двухэтажного здания в несущей наружной стене рекомендуется выполнять шириной согласно таблице 10.

Простенки стены толщиной 500мм для трехэтажного здания в несущей наружной стене рекомендуется выполнять шириной согласно таблице 11.

Минимальная толщина внутренней стены при условии опирания на нее с двух сторон плит перекрытия двухэтажного здания (высотой не более 8м) принимается не менее 300мм. Для двухэтажного здания при толщине внутренней несущей стены 300мм минимальный простенок рекомендуется выполнять шириной не менее 1,8м (при ширине дверного проема не более 0,9м). При высоте этажа 3 метра и менее минимальный простенок можно увеличить до ширины 1,2м.

Рекомендованная ширина оконных простенков из «ИНСИ Блоков» при толщине наружной несущей стены 400 мм для двухэтажного здания.

«+» — рекомендуется к применению.

«−» — не рекомендуется к применению

Рекомендованная ширина оконных простенков из «ИНСИ Блоков» при толщине наружной несущей стены 400 мм для трехэтажного здания.

«+» — рекомендуется к применению.

«−» — не рекомендуется к применению

Рекомендованная ширина оконных простенков из «ИНСИ Блоков» при толщине наружной несущей стены 500 мм для трехэтажного здания.

«+» — рекомендуется к применению.

«−» — не рекомендуется к применению

Рекомендованная ширина оконных простенков из «ИНСИ Блоков» при толщине наружной несущей стены 500 мм для двухэтажного здания.

«+» — рекомендуется к применению.

«−» — не рекомендуется к применению

В стенах из «ИНСИ Блоков» дверные и оконные проемы не имеют четвертей. Крепление деревянных коробок производится оцинкованными гвоздями или металлическими ершами. Зазоры между проемом и оконной (дверной) коробкой тщательно заполняются эффективным утеплителем с установкой упругих прокладок, а откосы оштукатуриваются. Подоконную часть наружной стены следует защищать сливом из кровельной стали.

Перекрытия.

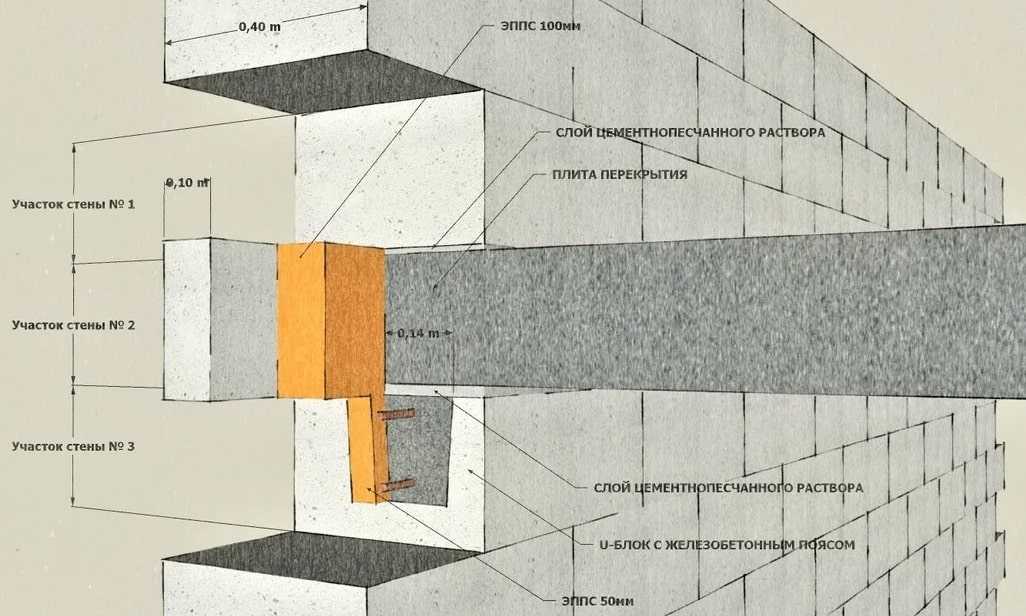

Опирание плит перекрытия на стену должно осуществляться через распределительный пояс, шириной 250 мм и толщиной минимум 120 мм. Распределительный пояс выполняется на всю длину опирания диска перекрытия на стену. Плиты перекрытия должны опираться на распределительный пояс не менее чем 120 мм. Во внутренних несущих стенах распределительный пояс устраивается на всю ширину стены.

Распределительный пояс может быть из монолитного железобетона или из трех рядов полнотелого кирпича, армированного кладочной сеткой.

Для изготовления железобетонного пояса необходимо использовать бетон класса В15. Пояс заходит на продольные стены на ширину 200-250 мм с обеспечением теплоизоляции торца железобетонного пояса слоем газоблоков толщиной не менее 140 мм. Пояс армируется сетками из арматуры диаметром не менее 10 мм класса АIII.

От торца плиты перекрытия до наружной грани стены здания рекомендуется оставаться слой из газоблоков толщиной 150 мм. Между стеной и торцом плиты должен оставаться пустой зазор толщиной 1-2 см для восприятия температурных деформаций здания. При уменьшении наружного слоя из блоков, зазор между торцом плиты перекрытия и стеной должен дополнительно утепляться эффективным легкодеформируемым утеплителем.

По наружным продольным и поперечным стенам в уровне перекрытия располагают армопояс. сечения арматуры в армопоясе не менее двух стержней диаметром 10мм класса АIII. Стержни должны идти непрерывно по всему периметру и по внутренним стенам. При необходимости сварки между собой прочность сварного шва должна быть выше прочности металла по основному сечению стержней.

Под торцами плит перекрытия, опирающихся на стену, арматурные стержни должны проходить внутри железобетонного пояса. Арматурные стержни выпускаются из железобетонного пояса и привариваются к стержням армопояса продольных стен.

Стержни армопояса в продольных стенах укладываются в специально прорезанные штробы, штробы заполняются клеем.

В случае выполнения распределительного пояса из полнотелого кирпича стержни армопояса прокладывают в блоке под распределительным поясом. Стержни армопояса в продольных и поперечных стенах укладываются в специально прорезанные штробы, штробы заполняются клеем. В углах производят сварку стержней.

Чердачное перекрытие, стропильные конструкции.

Опирание деревянной балки деревянного чердачного (междуэтажного) перекрытия на стену из «ИНСИ Блоков». Торец балки должен устанавливаться в гнездо, вырезанное или оставленное в стене из газоблоков. Глубина опирания балки не менее 250 мм. Частота установки балок определяется расчетом. Балка устанавливается на центрирующую растворную подушку из раствора марки М200. Конец балки оборачивается рубероидом, торец остается открытым. Между торцом и стеной должен оставаться воздушный зазор не менее 20 мм. Деревянные балки должны быть антисептированы и обработаны противопожарными составами.

Крепление скатной кровли к стене из «ИНСИ Блоков» осуществляется через мауэрлат. Мауэрлат крепится к распределительному поясу из монолитного железобетона или полнотелого кирпича рис.7.

Рис. 6

в местах опирания стропильной системы

1 — кладка стены; 2 — обвязочный пояс; 3 — мауэрлат; 4 — элементы стропильной крыши (стропильные балки и обрешетки)

Армопояс по наружным продольным и поперечным стенам (включая фронтоны) выполняется из арматуры не менее двух стержней диаметром 10мм класса АIII. Стержни должны идти непрерывно по всему периметру и по внутренним стенам. При необходимости сварки между собой прочность сварного шва должна быть выше прочности металла по основному сечению стержней.

В местах опоры мауэрлата, арматурные стержни должны проходить внутри железобетонного опорнрго пояса. Арматурные стержни выпускаются из железобетонного пояса и привариваются к стержням армопояса продольных стен. Стержни армопояса в продольных стенах укладываются в специально прорезанные штробы, штробы заполняются клеем.

В случае выполнения распределительного пояса из полнотелого кирпича стержни армопояса прокладывают в блоке под распределительным поясом. Стержни армопояса в продольных и поперечных стенах укладываются в специально прорезанные штробы, штробы заполняются клеем. В углах производят сварку стержней.

Все примыкания деревянных элементов к кладке, железобетону, кирпичу или утеплителю должны быть гидроизолированы путем прокладки слоя рубероида. При конструировании кровли должна быть исключена передача горизонтальных сил от распора возникающих в стропильной системе на наружные стены здания. Силы распора должны полностью восприниматься внутренними затяжками стропильной системы.

При устройстве плоской крыши с парапетом, парапет должен быть усилен армопоясом. Армопояс устанавливается под последним сверху поясом кладки.

Перегородки из ИНСИ Блоков.

Перегородки могут выполняться из «ИНСИ Блоков» толщиной 100мм, 150мм, 200мм, плотностью D500. Кладка перегородок осуществляется на клеевом составе, с толщиной швов 2-5мм. Высота перегородок из «ИНСИ Блоков» подбираются из условия прочности и устойчивости. Перегородки не должны превышать 3 м при толщине блока 100 мм и 5 м при толщине блока 200 мм. С креплением к наружным, внутренним стенам с шагом 1м по высоте. И с шагом 2м к плитам перекрытия по длине перегородки «упругими» анкерами. При высоте более 3м перегородку необходимо армировать стеклосеткой (прочность на разрыв не менее 80кгс/пог. см) или оцинкованной полосой 50х2мм по всей длине в шве кладки.

Для исключения передачи усилий от деформации перекрытий пространство между перегородкой и плитой перекрытия должно быть заполнено уплотнительной прокладкой (пороизол, вилотерм, минплита). В основание перегородки подкладываются войлочные полоски, пространство между которыми заполняется клеем.

Крепление перегородок допускается осуществлять Т-образными анкерами или анкерами из полосовой оцинкованной стали, устанавливаемыми в стену в уровне горизонтальных швов перегородок и стен. К перекрытию полосовые анкера крепятся дюбелями, отгибаются и гвоздится к торцу блока.

По данным европейских производителей, конструкции стен из газобетона плотности D500 с тонкостенной штукатуркой толщиной 100мм , 150мм и 200мм имеют величину звукоизоляции соответственно 39 дБ, 44 дБ и 46дБ. Конструкция перегородки, состоящая из двух слоев газобетоных блоков по 100мм и слоя минеральной ваты 50мм посередине, обеспечивает величину звукоизоляции 52 дБ. При проектировании необходимо обращать внимание на передачу звука через несущие конструкции и пропуски инженерных систем. В основании перегородок подкладывать упругие прокладки, технологические отверстия должны быть заделаны.

Защитно-декоративные покрытия стен

Декоративно-защитные слои со стороны фасада здания могут быть выполнены из кладочных материалов, облицовочных материалов и изделий с механическим креплением, а также штукатурными и окрасочными составами.

Стены из ячеистых блоков с кирпичной облицовкой допускаются для зданий высотой не более 5 этажей (15м). Облицовочная стена полностью опирается на сплошной фундамент или рандбалку. Передача вертикальных усилий от облицовочной стены на кладку не допускается. Для беспрепятственного удаления водяных паров, прошедших через кладку из ячеистых блоков, следует проектировать с вентилируемой воздушной прослойкой. Облицовочная стена связывается с основной стеной с помощью гибких связей. Гибкие связи выполняются из нержавеющей стали, оцинкованной стали или стеклопластика, устанавливаются в швы и забиваются в тело блоков. Количество гибких связей определяется расчетом, но не меньше 3-4 шт. на метр квадратный кладки.

Запрещается соединять облицовочный кирпичный слой с кладкой из ячеистобетонных блоков арматурными сетками, заложенными в швы кладки.

Облицовка с использованием различных вентилируемых фасадов позволяет разрабатывать различные архитектурные элементы, выполнять сложные цветовые решения фасадов, в том числе сочетание различных цветов на одном фасаде. Необходимо обратить внимание на крепежные элементы, обеспечивающие надежное крепление фасада к ячеистому бетону, следовать рекомендациям производителей навесных систем и крепежных элементов.

Для оштукатуривания фасадов целесообразно использовать высококачественные тонкослойные штукатурные смеси, модифицированные полимерными добавками. Все штукатурные составы должны быть модифицированы водоудерживающими добавками из расчета 98% водоудерживающей способности. В помещениях с влажными режимами эксплуатации применяют гидроизоляционные штукатурные составы.

Нанесение штукатурных составов следует начинать при влажности ячеистых блоков не выше 27%. При толщине защитно-декоративного слоя до 10мм включительно его допускается не армировать. Если толщина защитно-декоративного слоя от 10мм до 15мм, для более равномерного распределения усадочных деформаций его необходимо армировать стеклосеткой, микроармирующим строительным волокном по ТУ 2282-006- 1342727-2007 производства ООО «СИ АЙРЛАЙД». При толщине защитно-декоративного слоя от 15мм до 20мм включительно, следует предусмотреть армирование металлической сеткой, микроармирующим строительным волокном. Проектирование защитно- декоративного слоя больше 20мм не допускается.

Для окрашивания применяются различные фасадные краски, не препятствующие процессу «дыхания» блоков и обеспечивающие защиту от увлажнения.

При возведении зданий из блоков используются следующие инструменты:

• Первый ряд блоков на основе строительного раствора
• Доборные ячеистые блоки
• Кольцевой армированый пояс
• Плиты перекрытия железобетонные
• Теплоизолирующая прокладка
• Монолитный железобетонный распределительный пояс
• Перемычка армированная из бетона
• Перемычка наборная из бетона
• Гидроизоляция
• Цоколь
• Ленточная пила – предназначена для распиловки блоков из ячеистого бетона при больших объемах работ. Прямой привод, автоматическое отключение.
• Электропила ручная – предназначена для распиловки блоков непосредственно на строительной площадке.
• Ручная пила – предназначена для распиловки блоков вручную непосредственно на строительной площадке. Имеет победитовые наконечники и высокую степень износостойкости. При небольших объемах возможно использование обычной ножовки.
• Сверло для стен, винтовое сверло – предназначено для сверления кладки для трубных разводок.
• Сверло – предназначено для подготовки отверстий для распределительных коробок, розеток и выключателей.
• Ручной штраборез– предназначен для прорезки канавок, пазов, штраб для укладки анкеров, труб и электрической разводки. Применим для ячеистобетонных блоков класса не выше В 2,5
• Долото – предназначен для нарезки штраб для труб и электрической разводки. Применим для блоков класса не выше В 2,5
• Рубанок ручной – предназначен для снятия фасок с блоков.
• Лопастная мешалка – предназначена в качестве насадки к электрической дрели мощностью не менее 600 Вт
• Зубчатая кельма.

Нормы расхода раствора на кладку из блоков на 1 м3

От автора: приветствуем вас на нашем ремонтно-строительном сайте, уважаемый читатель. Тема нашей сегодняшней статьи — нормы расхода раствора на кладку из блоков. Вы узнаете, сколько раствора уйдет на 1 м³ кладки блоков, как произвести расчет раствора, а также мы в общих чертах рассмотрим, как работать с газоблоками, пеноблоками или газосиликатными блоками.

Источник: [urlspan]http://dom-stroy.kiev.ua[/urlspan]

При работе можно использовать как специальный клей для газоблоков (пеноблоков/газосиликатных блоков) или цементно-песчаный раствор, что используется при сооружении обычной кирпичной кладки. Само собой, специальный клей изобрели не просто так. Его использование предпочтительнее, так как он имеет ряд преимуществ перед цементно-песчаной смесью в нашем случае.

Но случается и такое, когда использование клея затруднительно. К примеру, состояние блоков оставляет желать лучшего. Или партия имеет плохую геометрию. Проще говоря, — элементы не одинаковы по размеру (разница составляет более 3 мм). К тому же, — работа с клеевым составом требует определенных навыков. Хотя и сверхсложным этот процесс назвать нельзя. На видео ниже демонстрируется, как правильно положить беноблок/газоблок с применением клеевого состава.

Теперь рассмотрим, сколько понадобится клея или раствора для выполнения работы.

Расход клея для пеноблоков/газоблоков на 1 м

³/м²

Содержание статьи:

Расход клея, как правило, зависит от некоторых факторов, среди которых мы выделим:

• использование специально предназначенных инструментов при работе. Дело в том, что импровизация в этом деле не вполне уместна;
• квалификация мастера. Здесь все довольно просто: чем выше уровень мастерства, — тем более оптимальным будет расход клеевого состава в процессе работы;
• геометрия блоков. Если они будут НЕ одинакового размера в партии, то расход клея в данном случае увеличится в разы.
• толщина нанесенного на рабочую поверхность слоя. Естественно, специально вымерять этот показатель нет необходимости, но, тем не менее, она не должна превышать 3 мм. Конечно, если этот показатель будет превышен, — ничего ужасного не произойдет, но это существенно увеличит расход материала. А 2–3 мм будет вполне достаточно для надежного сцепления элементов между собой.

Если для строительства вы избрали продукцию, что была изготовлена по немецкой технологии (к примеру, WEHRHAHN, YUTONG, HEBEL), на сайте данных компаний обязательно присутствует информация о том, какой клей лучше использовать для газоблоков/пеноблоков, как правильно его готовить и какое его количество понадобится на 1 м³/1 м².

Норма расхода клея на 1 м² составляет приблизительно 1,5–1,6 кг сухого порошка при наносимой толщине в 1 мм, следовательно, — на 1 м³ будет израсходовано 15–30 кг. Как мы можем видеть, — цифры носят приблизительный характер, так как назвать точную цифру, сколько нужно клея на куб пеноблока, — практически невозможно. Но мы позволим себе усреднить показатели — и назвать определенный вес — 25 кг. Именно такой вес имеет один мешок клеевого состава. Зная это — мам будет легко посчитать, сколько надо клея для возведения кладки. А для большего удобства — представим вашему вниманию небольшой список ниже:

• на 1 м² — ≈1,5 кг;
• на 1 м³ — ≈25 кг (один мешок).

Теперь рассмотрим конкретный пример. К примеру, для возведения постройки потребуется 55 м³. предположим, что все блоки в идеальном состоянии, а их размеры не различаются между собой ни на миллиметр. Теперь нам нужно просто перемножить вес клея на количество кубических метров. В результате получаем следующие расчеты:

• 25 (кг/м³)×55 (м³)=1375 (кг сухого клеевого состава).

А поскольку клей реализуется в craft-пакетах по 25 кг, — высчитаем их количество:

• 1375 (кг)÷25 (кг/м³)=55 (шт).

Следовательно, нам понадобится 55 крафт-пакетов. Хотя, если исходить из расчета, что на 1 м³ уйдет один пакет, — в этих подсчетах и нет особого практического смысла. Но они приведены чисто для примера.

А если же у блоков не совсем правильная геометрия, — то в данном случае расход придется увеличить. При чем, — увеличить достаточно серьезно — чуть ли не в два раза.

Владея этими данными, рассчитать стоимость клея не составит труда. К примеру, один мешок стоит 300 ₽ или 150 ₴. Тогда:

• 300 (₽)×55 (шт)=16 500.00 (₽).

Или:

• 150 (₴)×55 (шт)=8 250.00 (₴).

Итак, полагаю, с клеем все понятно. Мы узнали, как произвести расчет клея на кладку из блоков. Теперь поговорим о строительном растворе.

Расход раствора на 1м

³ кладки блоков

Цемент при возведении строений любого назначения используется повсеместно. Он является неотъемлемой частью:

• раствора для кладки;
• штукатурной смеси;
• бетонной смеси.

Для сооружения кладки следует приготовить раствор в пропорции 1:3 или 1:4. Совершая расчет цемента на 1 куб, новички в ремонтно-строительном деле совершают одну популярную ошибку. Они считают так: раз раствор делается из одной части цемента и трех частей песка (пропорции 1:3), — тогда один куб готового раствора будет содержать ¾ части песка (три части) и ¼ часть цемента (одна часть). Но эти подсчеты неверны.

Дело в том, что цемент в несколько раз мельче песка, стало быть он заполняет расстояние между его элементами (песчинками). Существует даже такой термин, как пустотность песка.

Следовательно, один куб раствора содержит один куб песка и 1/3 куба цемента. А если же раствор готовится в пропорциях 1:4, — тогда количество песка — один куб, а цемента — ¼ куба.

Данные подсчеты не берут в расчет количество воды, которое будет использоваться в процессе приготовления. Как правило, ее количество вместе с цементом равно объему песка. В данном случае цемент, смешанный с водой заполняет всю песчаную пустотность.

Вот теперь мы выполним необходимые подсчеты, чтобы узнать, сколько потребуется цемента на 1 куб раствора. При этом соотношение песка и цемента, теоретически — может быть любым. Но мы с вами разберем только те варианты, что мы упоминали ранее, то есть, 1:3 и 1:4.

Для начала мы предоставим вам некоторые данные, которыми мы и будем руководствоваться в процессе:

• 1 м³=1000 л;
• 1 мешок с цементом — 50 кг/36 л;

Таким образом получаем:

• 1 л: 50 (кг)÷36 (л)=1.4 (кг).

Теперь приступаем к непосредственному рассмотрению двух вариантов:

Вариант 1 — 1:3

Нам понадобится 1 куб песка и 1/3 куба цемента, то есть, 333 л.

Следовательно:

• 333 (л)×1,4 (кг/л)=466 (кг).

Или:

• 466 (кг)÷50 (кг [в одном мешке])=9 (шт [мешков цемента]).

Вариант 2 — 1:4

Нам необходимо подготовить все так же — 1 куб и ¼ куба цемента. Иначе говоря, — 250 л.

Следовательно:

• 250 (л)×1,4 (кг/л)=350 (кг).

Или:

• 350 (кг)÷50 (кг [в одном мешке])=7 (шт [мешков цемента]).

Аналогичным образом считается соотношение стройматериалов для приготовления раствора других пропорций.

Если вы знаете, сколько стоит 50 кг цемента (один мешок), — то для вас не составит труде рассчитать, какую сумму придется потратить на ремонтно-строительные работы. если песок вам достался не бесплатно, — то и его цену вам следует включить в общую стоимость одного куба.

Каков расход раствора на куб кладки блоков?

Мы уже выяснили практически все, что нас интересует в связи с рассматриваемой темой. Осталось только узнать, сколько раствора понадобится, чтобы уложить один куб блоков из газобетона/пенобетона/газосиликата.

Чтобы уложить один куб, — потребуется приблизительно 0,15–0,2 куба цементно-песчаной смеси, приготовленной в пропорциях 1:4. Другими словами, 350 (кг цемента)×0,15=50 (кг). Или 350×0.2=70 (кг).

После этих подсчетов остается только перемножить: объем самих блоков для кладки×объем цемента×стоимость цемента (одного килограмма). Но также можно и разделить показатель на 50, а затем произвести операцию умножения на стоимость одного мешка с цементом. При этом — не забудьте в свои подсчеты включить также и стоимость песка.

Вот, собственно, вся информация, что понадобится вам при подсчетах. Теперь поговорим о непосредственных работах, связанных со строительством стен.

Строительство своими руками

На практике оказалось, что при кладке газосиликатных/газобетонных/пенобетонных блоков не обойтись ни без клея, ни без раствора. Даже если вы решили использовать исключительно клей, — первый ряд должен быть уложен с применением обыкновенного кладочного раствора. При этом минимальная толщина нанесенного слоя НЕ должна быть менее 10 мм.

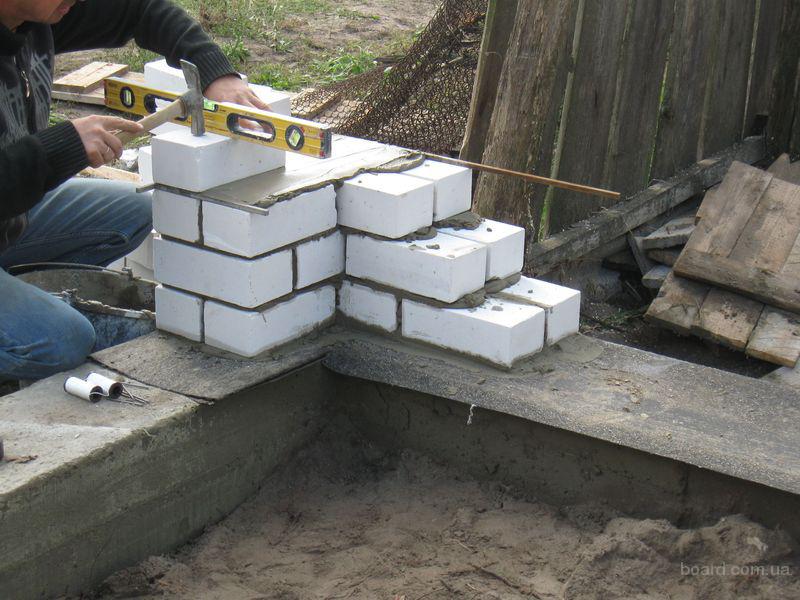

Теперь переходим к укладке первого блока. Его необходимо уложить в самом высоком углу, после того, как стена будет намечена при помощи лески. Затем — в каждом из углов необходимо уложить по одному блоку — и протянуть веревку между ними. А вот теперь можно уже и укладывать остальные элементы будущего здания. С применением цементно-песчаной смеси — укладываем их по периметру. Но, естественно, там, где предполагается сделать вход/выход из строения, — их укладывать не нужно.

После укладки периметра — необходимо дождаться, пока раствор высохнет, а затем — выровнять стыки при помощи строительной терки. На видео, что было приведено в начале статьи, — подробно рассмотрен данный процесс.

Все последующие ряды должны быть уложены уже с применением клея. Если, конечно, все элементы будущей конструкции в надлежащем состоянии и с правильной геометрией. Будем надеяться, что так оно и есть.
Источник: [urlspan]http://kladembeton.ru[/urlspan]

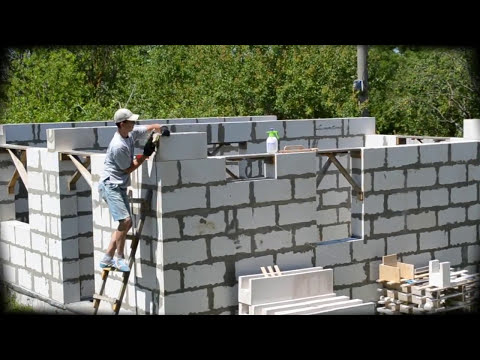

Начинать кладку следует с углов, только уже с перевязкой, т.е. — со сдвигом в половину блока. Если сдвинуть на половину не получается, то имейте ввиду, что сдвиг должен быть не менее 80 мм. В сущности, это — те же кирпичи, но только гораздо большего размера. Не в плане свойств, разумеется, а в плане структуры кладки. Потому и укладываются они — согласно одному и тому же алгоритму.

Оконные проемы, как правило, имеют высоту 4–5 рядов кладки газо- пеноблоков от фундамента. Под этим проемом необходимо выполнить армирование, и начать армировать следует с третьего или четвертого ряда — зависит от того, начиная с какого из рядов будет расположено окно — с четвертого или с пятого.

Чтобы правильно выполнить армирование, — необходимо проделать две параллельно идущие борозды при помощи штробореза. Хотя для этих целей можно использовать и болгарку. С каждой стороны эти штробы должны выходить за пределы ширины будущего окна минимум на 300 мм. Теперь, как вы уже догадались, — в эти борозды укладывается арматура, а затем — фиксируется с использованием цементно-песчаного раствора. Далее продолжаем возводить стену, тем же способом, как и до процедуры армирования.

Над дверными и оконными проемами необходимо установить специальные перемычки с использованием армирующего пояса. Это необходимо сделать, чтобы увеличить надежность постройки. Для этих целей нам пригодятся газоброки/пеноблоки, имеющие форму латинской буквы «U».

Таким образом и проходит процесс строительства дома или постройки для хозяйственных нужд — гаража/теплицы. Как видите, — для человека, что уже имел дело с ремонтно-строительными работами, занятие это вовсе несложное. А если блоки имеют по бокам ручки (выемки) для более удобной транспортировки, — это значительно ускорит процесс строительства. Но о формах блоков написано в другой статье на нашем сайте.

Логическое заключение

На сегодня это вся информация, которую мы бы хотели до вас донести по данной теме. Естественно, на возведении стен строительно-ремонтные работы не заканчиваются, а можно сказать, — только начинаются. Потому в дальнейшем вам понадобится информация о том, чем отделать стены дома снаружи и внутри, как утеплить стены и так далее. Вот некоторые из статей, которые могут вам пригодиться:

• «Чем стоит отделать стены из газобетона снаружи и внутри дома»;
• «Чем отделать стены из газосиликатных блоков снаружи и внутри дома»;
• «Как утеплить стены дома: материалы и технология».

Но, разумеется, это — далеко не все. Остальную, интересующую вас информацию по части ремонта и строительства своими руками вы найдете благодаря навигации по сайту. Просто введите в строку поиска слово или словосочетание, касающиеся вашей темы, например, «пол» или «напольные покрытия». Система выдаст вам все материалы, где упоминается то, что вы ввели.

Спасибо, что уделили время и внимание. Если у вас еще остались вопросы по теме, —задайте их в комментариях под текстом. Всего наилучшего, будем рады видеть вас снова!

Конго выставит на аукцион нефтегазовые блоки в знак протеста против изменения климата

Реклама

Продолжить чтение основной истории

Торфяники и тропические леса в бассейне реки Конго защищают планету, накапливая углерод. Теперь, сделав гигантский скачок назад для климата, их продают с аукциона для бурения.

Торфяники в Экваториальной провинции Конго в прошлом году0003

Leer en español

ДАКАР, Сенегал — Демократическая Республика Конго, где находится один из крупнейших старовозрастных тропических лесов на Земле, выставляет на аукцион огромное количество земли, стремясь стать «новым местом для инвестиций в нефть, часть глобального сдвига, поскольку мир отступает от борьбы с изменением климата в борьбе за ископаемое топливо.

Нефтяные и газовые блоки, которые будут выставлены на аукцион в конце июля, простираются до национального парка Вирунга, самого важного в мире заповедника горилл, а также до тропических торфяников, которые хранят огромное количество углерода, не допуская его попадания в атмосферу и к глобальному потеплению.

«Если в этих районах начнется добыча нефти, мы должны ожидать глобальной климатической катастрофы, и нам всем придется беспомощно наблюдать», — сказала Ирэн Вабива, которая курирует лесную кампанию в бассейне Конго для Гринпис в Киншасе.

Разворот Конго в разрешении нового бурения нефтяных скважин в экологически чувствительных районах произошел через восемь месяцев после того, как его президент Феликс Чисекеди выступил вместе с мировыми лидерами на глобальном саммите по климату в Глазго и одобрил 10-летнее соглашение о защите тропических лесов, являющихся частью обширный бассейн Конго, уступающий по размерам только Амазонке.

Сделка включала международные обязательства в размере 500 миллионов долларов для Конго, одной из беднейших стран мира, в течение первых пяти лет.

Но с тех пор непосредственные приоритеты мира изменились.

Леса в Экваториальной провинции Конго в прошлом году. Предоставлено… Нанна Хайтманн для The New York Times газа в Европе.

В то же время Норвегия, ведущий сторонник сохранения лесов, увеличивает добычу нефти, планируя увеличить количество буровых работ на шельфе. А президент Байден, который в начале своего срока пообещал отучить мир от ископаемого топлива, недавно посетил Саудовскую Аравию, где поднял вопрос о необходимости увеличения добычи нефти. На родине амбициозная внутренняя климатическая программа г-на Байдена в значительной степени обречена.

Конго принимает к сведению каждое из этих глобальных событий, сказал Тоси Мпану Мпану, главный представитель страны по вопросам климата и советник министра углеводородов.

Единственная цель Конго на аукционе, сказал он, состоит в том, чтобы заработать достаточный доход, чтобы помочь борющимся национальным программам финансирования сократить бедность и обеспечить столь необходимый экономический рост.

«Это наш приоритет», — сказал г-н Мпану в интервью на прошлой неделе. «Наш приоритет — не спасать планету».

Конго объявило об аукционе в мае, разместив в Твиттере видео, на котором была показана сияющая река, укрытая в глубоком русле пышного тропического леса. Видео быстро переключилось на крупный план заправочной станции, где желтоватый бензин хлынул в автомобильный бак. В посте были отмечены американские и французские нефтяные гиганты Chevron и TotalEnergies.

Деревня, расположенная недалеко от торфяников, по дороге в Мпека, в Экваториальной провинции. Кредит… Нанна Хейтманн для The New York Times

Экологические группы были возмущены. На прошлой неделе конголезские чиновники удвоили свои усилия, увеличив количество блоков — огромных участков земли — с 16 до 30, включая 27 нефтяных и три газовых блока. TotalEnergies заявила, что не намерена участвовать в торгах, а Chevron не ответила на запрос о комментариях. Другие крупные производители нефти также отказались от комментариев.

Аукцион выдвигает на первый план двойные стандарты, к которым призывали многие политические лидеры по всему африканскому континенту: как могут западные страны, которые построили свое процветание на ископаемом топливе, выделяющем ядовитые пары, согревающие планету, требовать, чтобы Африка отказалась от своих запасов угля, нефть и газ, чтобы защитить всех остальных?

И это поднимает вопрос, который задают многие сообщества, само выживание которых основано на вырубке деревьев на продажу или для приготовления пищи на костре: если они защищают запасы углерода неисчислимой ценности для всего мира, что они получают взамен?

«Может быть, пора уравнять правила игры и получить компенсацию», — сказал мистер Мпану.

Многие конголезские официальные лица считают, что после десятилетий колониализма и политического бесхозяйственности потребности их страны должны стоять выше потребностей всего мира.

Для президента Чисекеди превращение его страны в бастион против глобального потепления столкнулось с политическими реалиями. До следующих президентских выборов в стране осталось 18 месяцев, но борьба уже началась, и г-н Чисекеди баллотируется на новый срок. В 2018 году он был объявлен победителем на высококонкурентных выборах. Он заключил сделку со своим предшественником, непопулярным, но все же могущественным Джозефом Кабилой, которого западные чиновники заклеймили как коррумпированного. Соглашение пары распалось в 2020 году, но некоторые аналитики предупреждают, что г-н Кабила или его приспешники могут оказаться в списке кандидатов в то время, когда в страну хлынут иностранные инвестиции.

О том, какая компенсация поставлена ​​на карту для Конго, не будет известно до тех пор, пока не будут проведены сейсмические исследования — сам по себе очень разрушительный процесс, по мнению ученых.

В мае министр углеводородов Конго Дидье Будимбу заявил, что страна, которая в настоящее время производит около 25 000 баррелей нефти в день, имеет потенциал добывать до 1 миллиона баррелей. В текущих ценах это эквивалентно 32 миллиардам долларов в год, что составляет более половины ВВП Конго.

Тропические торфяники хранят огромное количество углерода. Кредит… Нанна Хейтманн для The New York Times

Г-н Мпану указал на Амазонку как на пример того, как должны действовать страны, обладающие природными ресурсами, если более богатые страны не будут компенсировать их.

В 2007 году Рафаэль Корреа, тогдашний президент Эквадора, учредил трастовый фонд, который международное сообщество могло бы финансировать, чтобы помешать стране исследовать нефтяной блок в национальном парке Ясуни, одном из регионов с самым биоразнообразием в мире. Цель состояла в том, чтобы собрать около 3,6 миллиарда долларов. Спустя годы он собрал всего 13 миллионов долларов. Поэтому в 2013 году правительство решило разрешить разведку нефти. Бурение началось через три года.

«Мы не сталкиваемся с угрозами», — сказал г-н Мпану, отвергая идею о том, что аукцион Конго был просто попыткой запугать страны, чтобы они предложили дополнительную финансовую помощь. «У нас очень скромное отношение. У нас есть суверенное право идти вперед».

Но ученые говорят, что продвижение вперед может уничтожить драгоценные тропические леса и торфяники, которые обеспечивают одну из последних линий обороны планеты, пытающейся ограничить рост температуры.

Сейсморазведка для обнаружения нефтяных месторождений повлечет за собой прокладывание длинных троп через тропический лес и подрыв взрывных устройств. Отходы процесса добычи нефти, которые содержат соль и тяжелые металлы, могут нарушить солевой баланс всей экосистемы бассейна Конго, как это произошло в Амазонке. Строительство дорог, необходимое для нефтяной промышленности, открыло бы обширные территории малонаселенных тропических лесов для проживания людей, что привело бы к увеличению лесозаготовок.

Лесозаготовительный порт на реке Конго в марте. Предоставлено… Эшли Гилбертсон для The New York Times

Это, вероятно, также осушает и обезвоживает торфяники, говорят эксперты по торфам, что в конечном итоге приводит к их разложению и высвобождению углерода, который они улавливают.

Если бы это произошло, сказала Сьюзан Пейдж, профессор физической географии в Лестерском университете в Великобритании, огромное количество углерода, очень быстро высвобождаемое, «могло бы фактически стать своего рода переломным моментом для глобального климата».

Г-н Мпану утверждал, что бурение может быть «хирургическим» и что компании могут найти способ бурения по диагонали, чтобы не касаться торфа. Он настаивал на том, что любые действия будут соответствовать глобальным климатическим обязательствам и будут предприняты после обширных обзоров воздействия на окружающую среду и изучения того, как это повлияет на местное население.

По словам г-жи Вабива, команда Гринпис недавно проконсультировалась с людьми, живущими внутри предполагаемых нефтяных блоков, и заявила, что жители выступают против бурения и начнут акции протеста.

Вместо того, чтобы уменьшить бедность, сказала она, продажа нефтяных блоков принесет много денег нескольким людям.

Г-н Будимбу, министр углеводородов Конго, консультировал некоторых из крупнейших производителей нефти в Африке, таких как Ангола, Нигерия и Экваториальная Гвинея, «чтобы Д.Р.К. могут пойти по тому же пути», — говорится в недавнем релизе на сайте министерства.

Но если Конго пойдет по их стопам, это может означать судьбу, которую некоторые называют «ресурсным проклятием», когда граждане не получают выгоды от природных богатств своей страны, а экономическое развитие остается вялым. В Нигерии нефть является основой экономики, но ее добыча также привела к разрушительным разливам и увеличению неравенства. В Экваториальной Гвинее большинство населения живет за чертой бедности и не получает никакой выгоды от огромных нефтяных богатств страны.

По словам правительственных чиновников, решение разрешить дальнейшие исследования было тщательно обдумано, хотя, похоже, оно стало предметом некоторых внутренних дебатов.

Шахтеры вывозили мешки с кобальтом на юго-востоке Конго, в прошлом году. Кредит… Эшли Гилбертсон для The New York Times

В марте министр окружающей среды Конго Иве Базайба сообщила The New York Times, что чиновники обдумывают дальнейшие действия. «Должны ли мы защищать торфяники, потому что они являются поглотителями углерода, или мы должны добывать нефть для нашей экономики?» она сказала.

На прошлой неделе она изъявила желание отказаться от участия в аукционе.

«Если у нас будет альтернатива добыче нефти, мы их сохраним», — сказала она, говоря о торфяниках.

Но г-н Мпану сказал, что Конго уже заплатило свои климатические взносы. Это позволяет добывать полезные ископаемые и металлы, такие как кобальт и литий, которые являются ключевыми для отрасли возобновляемых источников энергии, и планирует развивать гидроэнергетику.

«Мы являемся частью решения, но решение также включает в себя использование наших нефтяных ресурсов», — сказал он.

Он сказал, что нация может попытаться защитить другие земли, чтобы компенсировать то, что будет потеряно в результате бурения в таких местах, как Вирунга, и отметил, что нефтяные компании должны решить, будут ли они бурить в пределах границ парка.

«Если мы потеряем 10 гектаров, мы сможем защитить 20», — сказал он. «Конечно, там не будет такого же биоразнообразия и фауны, но страна имеет на это право».

На вопрос, какая нефтяная компания в эпоху, когда осведомленность потребителей выше, чем когда-либо, рассмотрит возможность бурения в защищенной среде обитания горилл, г-н Мпану не колебался.

«Это то, что есть, — сказал он. «Нам просто нужно посмотреть, насколько люди ценят этот ресурс».

Национальный парк Вирунга, старейший в Африке, в 2014 году. Фото… Уриэль Синай для The New York Times

Дайонн Сирси сообщила из Нью-Йорка; Мануэла Андреони предоставила репортаж из Рио-де-Жанейро.

Инструкции по установке и настройке — Superlative Arms LLC.

Чтобы получить PDF-копию инструкции по газовому блоку или комплекту поршня DI, отправьте нам электронное письмо по адресу [email protected] или позвоните по телефону 727-849.-6880.

Инструкции по установке и регулировке газового блока DI можно прочитать здесь:

Благодарим вас за покупку продукции Superlative Arms®. Теперь, когда вы получили запатентованный регулируемый газовый блок прямого действия, обязательно выполните следующие действия:

Убедитесь, что оружие разряжено, выполнив следующие действия:

1. Убедитесь, что оружие направлено в безопасном направлении. .
2. Извлеките магазин и заблокируйте затворную раму.
3. Установите переключатель безопасности в положение «БЕЗОПАСНОСТЬ».
4. Осмотрите камеру и убедитесь, что она чистая.

ПРЕДУПРЕЖДЕНИЕ | Мы рекомендуем, чтобы профессиональный оружейник установил все компоненты. Всегда соблюдайте правила безопасного обращения с огнестрельным оружием при использовании или обслуживании огнестрельного оружия. Superlative Arms® не несет ответственности за ущерб, травмы или смерть, вызванные вашим собственным преднамеренным, случайным или небрежным выстрелом или неправильным использованием огнестрельного оружия.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

для Регулируемый газовый блок прямого удара Superlative Arms

1. Старт со ствольной верхней частью ствола (без цевья и дульного устройства).

2. Присоедините газовую трубку соответствующей длины (не входит в комплект) к блоку с помощью цилиндрического штифта 5/64 x 5/16 дюйма (входит в комплект).

3. Осторожно сдвиньте газовый блок к заплечику ствола, оставив зазор 0,025 дюйма между заплечиком и задней частью блока (используйте щупы). Это обнаружит газовое отверстие в стволе с газовым отверстием в блоке. Вызов Mil Spec от плеча до центра газового отверстия составляет 0,29.5 дюймов на AR-15. Некоторые бочки и/или другие платформы могут иметь запатентованное расположение газового порта. Если вы не уверены, обратитесь к производителю ствола. Это очень важно для правильного выравнивания газового отверстия.

ДЛЯ ТВЕРДЫХ ГАЗОВЫХ БЛОКОВ С УСТАНОВКОЙ ВИНТОВ

4. Визуально совместите верхний радиус газового блока с центром клевера в верхней части ресивера и затяните установочные винты с помощью прилагаемого шестигранного ключа 3/32”. На многих бочках предварительно делают ямочки. Газоблоки Superlative Arms имеют расположение установочных винтов на расстоянии 0,500 дюйма от центра к центру. Если выбранный вами ствол с предварительными углублениями имеет другой центр к центру, вы можете закрепить винт, ближайший к буртику. Нанесите средний фиксатор резьбы на резьбу установочных винтов и затяните только вручную.

ДЛЯ ЗАЖИМА НА ГАЗОВЫХ БЛОКАХ

4. Визуально совместите верхний радиус газового блока с центром клевера в верхней части ресивера и слегка затяните зажимные винты прилагаемым ключом Torx T-15. С помощью динамометрического ключа (дюйм-фунт) медленно затяните зажимные винты. Не превышать 30 дюймов фунтов. Фиксатор резьбы не требуется.

5. Установите цевье, чтобы визуально убедиться, что блок находится по центру.

6. Перейдите к ИНСТРУКЦИЯМ ПО РЕГУЛИРОВКЕ ниже.

ИНСТРУКЦИИ ПО РЕГУЛИРОВКЕ

с использованием запатентованной системы «отвода воздуха» Superlative Arms

Пожалуйста, прочтите перед тем, как отправиться на стрельбище, на тренировку или на дежурство.

ПРИМЕЧАНИЕ   | Существует множество переменных, влияющих на давление газа, таких как боеприпасы, диаметр газового отверстия, длина ствола, длина газовой системы, вес буфера, вес держателя, использование глушителя и т. д. Крайне важно знать, как работает ваша винтовка. Мы рекомендуем использовать стандартный карабинный буфер и буферную пружину, стандартную группу затворной рамы и без глушителя для настройки вашей винтовки. Вы всегда можете добавить специальные компоненты (по одному) или подавитель позже.

ОПТИМИЗАЦИЯ СИСТЕМЫ ПРЯМОГО ВОЗДЕЙСТВИЯ:

Запатентованный газовый блок Superlative Arms® Bleed Off® поставляется с регулировочным винтом в закрытом положении (нулевое давление). Отсюда вы будете регулировать газовый блок с помощью прилагаемого шестигранного ключа на 3/32 дюйма. Начните с отвинчивания винта регулировки газа против часовой стрелки на четыре с половиной оборота или 18 щелчков (4 щелчка на оборот). Это равносильно нерегулируемому газовому блоку при полном давлении. Производитель стволов переделает свои стволы для нерегулируемого газового блока. От 18 щелчков у вас есть еще 30 щелчков регулировки, которые вы можете выполнить, прежде чем запатентованный внешний стопорный механизм не позволит винту регулировки газа полностью вывернуться. Это контрольная точка, поэтому конечный пользователь знает, что это последняя позиция регулировки. Не превышайте крутящий момент, так как это повредит поршень.

ЩЕЛЧКИ РЕГУЛИРОВКИ:

0: Закрыто (Не рекомендуется стрелять в закрытом состоянии, вы можете заклинить винт)

1-17: ограничительный режим  (не рекомендуется , вы можете заклинить винт )

18:0002 Затем зарядите 5 патронов в магазин винтовки, используя боеприпасы самого низкого давления, которые вы планируете использовать. Удерживая винтовку в безопасном направлении (вниз), вставьте магазин и зарядите винтовку. В безопасном поместье выстрелите 5 раз подряд по намеченной цели.

Ваша винтовка работает правильно? Если вы не едете на велосипеде должным образом или вообще не едете, ОСТАНОВИТЕСЬ ЗДЕСЬ . Убедитесь, что вы открутили винт регулировки газа на 4,5 оборота. Если да, проверьте установку компонентов вашей газовой системы. Газовый блок может быть установлен неправильно или другая переменная может влиять на работу.

Если ваша винтовка работает правильно, то куда выбрасывается гильза? Место выброса латуни может рассказать вам о том, как работает ваша система и как правильно ее отрегулировать.

СХЕМА ВЫБРОСА ЛАТУНИ:

Для стандартного AR-15, если ваша латунь выбрасывает между 3-4, ваша газовая система оптимизирована. Для достижения наилучших результатов наберите его между 3-3,5 (по мере использования ваша BCG будет замедляться из-за накопления углерода, имитирующего систему с недостаточным газом). Если ваша латунь выбрасывается между 1-2,75, ваша система загазована. Если ваша латунь выбрасывается между 4 и 6, ваша система загазована. Система с избыточным/недостаточным газом может привести к сбоям.

ПЕРЕГРУЗКА ГАЗОВ:

Неисправности могут возникать из-за того, что транспортер возвращается слишком быстро. Если вы подверглись избыточному воздействию газа, следуйте этим инструкциям:

Отворачивайте регулировочный винт против часовой стрелки до тех пор, пока не будет сброшено достаточное давление для достижения рекомендуемой схемы выброса латуни. Если вы все еще перегружены газом при полном выпуске, мы рекомендуем использовать более тяжелый буфер и / или пружину буфера.

ПОД ГАЗОМ:

Отказы также могут возникать, когда давление газа недостаточно для правильного цикла BCG. Если вы находитесь под загазованностью, следуйте этим рекомендациям:

> Убедитесь, что вы правильно следовали инструкциям по установке.
