ПЕНОПЛЭКС ФУНДАМЕНТ® — Утепление системы водяного теплого пола.

Дата: 14.09.2020 21:20:00

О выборе отопления дома или дачи будущие жильцы задумываются на стадии проектирования. Главная проблема домов с автономной системой отопления радиаторами — холодный пол. Поэтому жители загородных домов часто выбирают напольное водяное отопление.

Отопительный контур в системах теплых полов распределяется по всей площади помещения. Благодаря равномерной теплоотдаче от горизонтальной поверхности достигается комфортная температура окружающего воздуха. Возможность терморегулирования и создания оптимальной температуры в помещении — одно из главных достоинств систем теплых полов. Сюда же можно добавить комфорт, эстетичность, экономичность и безопасность. Нагревательным элементом в водяных теплых полах служит труба, для нагрева теплоносителя устанавливается котел.

Теплоносителем для водяных теплых полов в загородном доме может служить вода или антифриз — этиленгликоль или пропиленгликоль. Выбор в пользу того или другого теплоносителя напрямую зависит от того, в каких жилищных условиях будет эксплуатироваться система.

В домах, предназначенных для постоянного проживания, можно использовать любой теплоноситель. Если планируется периодическое протапливание, существует высокая доля риска замораживания воды в трубах при отрицательных температурах воздуха. При выборе в качестве теплоносителя антифриз, следует помнить о его регулярной замене — один раз в пять лет. Вода — экологически чистый теплоноситель, отработанный антифриз — достаточно токсичная жидкость, которую требуется утилизировать.

Водяные теплые полы можно использовать в качестве единственного источника отопления или в комбинации с радиаторной системой.

Создаем эффективное отопление

Производители систем водяных теплых полов настоятельно рекомендуют применять при монтаже теплоизоляцию. Благодаря включению в строительный «пирог» эффективного утеплителя, уменьшится расход тепловой энергии и, соответственно, финансов.

Тепловой поток от нагревательных элементов направится вверх, обогревая верхние слои пола и внутреннее пространство помещения.

Утеплитель — отличный барьер на пути распространения тепла в нижние конструкции: пол и фундамент.

Делаем долговечный теплый пол с ПЕНОПЛЭКС ФУНДАМЕНТ

^®

Срок службы качественного пола должен соответствовать длительности эксплуатации всего дома. Системы водяного теплого пола не являются исключением и каждый элемент многослойной конструкции должен обладать соответствующей долговечностью.

ПЕНОПЛЭКС ФУНДАМЕНТ^® — высокоэффективная теплоизоляция из экструзионного пенополистирола. Научно определена долговечность ПЕНОПЛЭКС ФУНДАМЕНТ^® более 50 лет без изменения его технических свойств.

Важный показатель теплоизоляции — коэффициент тепллопроводности материала, который для ПЕНОПЛЭКС ФУНДАМЕНТ^® составляет не более 0,034 Вт/ м∙°С.

Утеплитель обладает нулевым водопоглощением, что позволяет сохранить стабильные теплотехнические характеристики на протяжении срока службы.

ПЕНОПЛЭКС ФУНДАМЕНТ^® абсолютно биостоек, ему не страшна плесень и грибок.

Теплоизоляция производится из высококачественного полистирола методом экструзии. В ее составе нет фенолформальдегидных смол, мелких волокон, шлаков, а при производстве не используется фреон.

Схема теплого пола с ПЕНОПЛЭКС ФУНДАМЕНТ ^®

1. Верхнее покрытие пола (плитка)

2. Армированная стяжка с нагревательными элементами

3. Полиэтилен

4. ПЕНОПЛЭКС ФУНДАМЕНТ^®

5. Выравнивающая стяжка

6. Перекрытие из сборного железобетона

Монтаж системы водяного теплого пола с ПЕНОПЛЭКС ФУНДАМЕНТ^® начинается с выравнивания поверхности. Если локальные неровности более 5 мм, заливается выравнивающая стяжка.

На следующем этапе укладываются плиты утеплителя ПЕНОПЛЭКС ФУНДАМЕНТ^® в один или несколько слоев вразбежку. На теплоизоляцию укладывается слой полиэтиленовой пленки или стыки утеплителя проклеиваются скотчем. Это необходимо для предотвращения возможной утечки цементного «молочка» от следующего слоя пола.

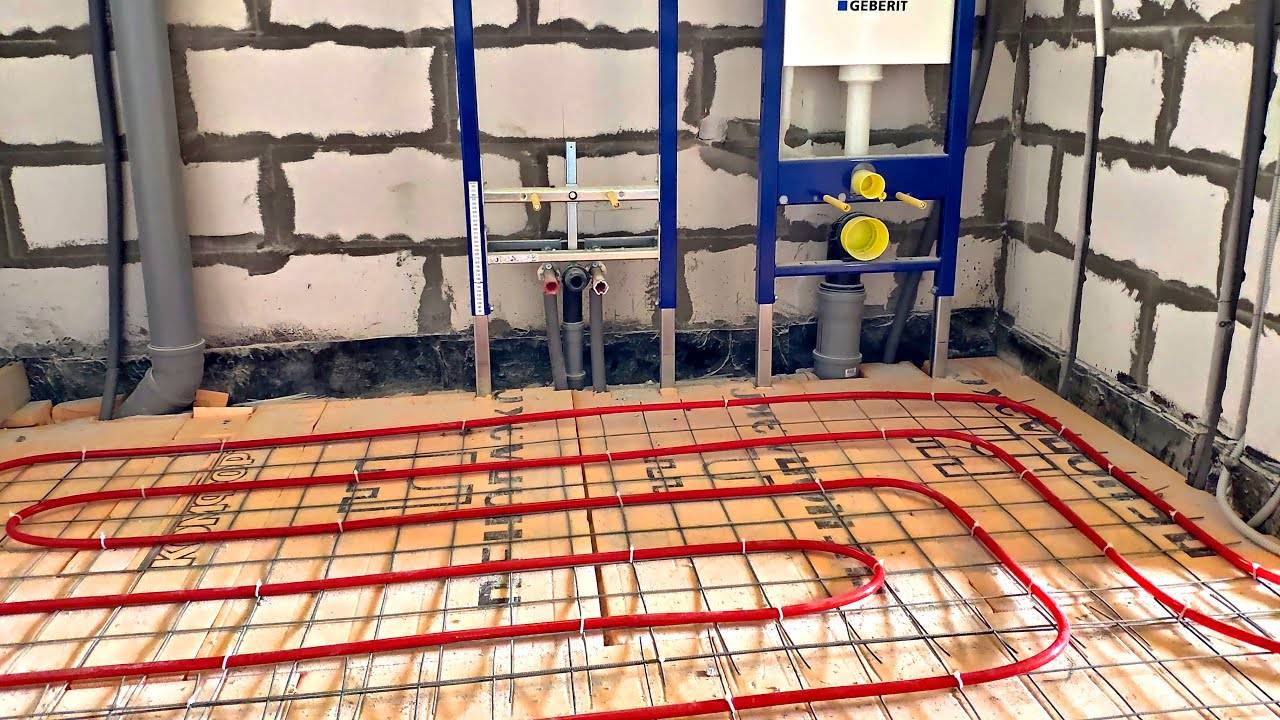

На полиэтиленовую пленку укладывается арматурная сетка, монтируются трубы, по которым прокачивается теплоноситель, и крепления.

Далее устраивается цементно-песчаная стяжка толщиной не менее 50 мм. И финишный слой пола — паркет, плитка, ламинат.

Между слоем цементно-песчаной стяжки и стеной следует предусмотреть зазор 10-20 мм для возможного температурного расширения, который заполняется демпферной лентой.

Только качественная теплоизоляция сделает загородный дом теплым, комфортным и долговечным!

Пеноплекс для теплого водяного пола в Мытищах: 500-товаров: бесплатная доставка [перейти]

Плита теплоизоляционная Knauf Therm Теплый Пол Про Производитель: KNAUF, Область применения: полы,

ПОДРОБНЕЕ

Пеноплекс Комфорт / Пеноплекс/ универсальный пенополистироловый утеплитель в плитах комфорт 30 мм 592х585х30мм (2-26шт), Пеноплекс Комфорт

ПОДРОБНЕЕ

Плита теплоизоляционная Knauf Therm Теплый Пол (0,72 м2) Производитель: KNAUF, Область применения:

ПОДРОБНЕЕ

Пеноплэкс комфорт |1185х585х20| 0,2780м3/уп Производитель: ПЕНОПЛЭКС, Длина: 118. 5см, Ширина: 58.5см

ПОДРОБНЕЕ

Пенополистирол VALTEC с покрытием, для теплого пола (1100*800*38) 2102 Производитель: VALTEC,

ПОДРОБНЕЕ

Формат Пенополистирол для теплого пола формат EasyFix 1000*500*40 мм Производитель: Format, Область

ПОДРОБНЕЕ

Пенополистирол Кнауф Терм Теплый Пол 0.6 м*1.2 м Производитель: KNAUF, Длина: 120см, Ширина: 60см

ПОДРОБНЕЕ

Пенополистирол Knauf Therm для системы Теплый пол 47 мм 0,6х1,2 м Производитель: KNAUF, Материал:

ПОДРОБНЕЕ

Пенополистирол Knauf Therm для тёплого пола Тип: нагревательный мат, Производитель: KNAUF

ПОДРОБНЕЕ

Мат теплоизоляционный KNAUF Therm 1200х600х47 мм (КНАУФ Терм Теплый пол) Производитель: KNAUF,

ПОДРОБНЕЕ

Теплоизоляционные плиты XPS Пеноплэкс Гео 50х585х1185 мм, объем упаковки 0.2776 м3 Производитель:

ПОДРОБНЕЕ

Пенополистирол для теплого пола Экопол 2102 Максимальная площадь обогрева: 0. 88м²

ПОДРОБНЕЕ

Утеплитель Пеноплекс теплоизоляция для теплого пола 30 мм THERMODOM Производитель: Термодом,

ПОДРОБНЕЕ

Теплоизоляционный мат Кнауф Пенополистирольные маты Knauf Therm теплый пол Производитель: KNAUF,

ПОДРОБНЕЕ

Теплоизоляционные плиты XPS Пеноплэкс Комфорт 30х585х1185 мм, объем упаковки 0.2704 м3

ПОДРОБНЕЕ

Пенополистирол Кнауф Терм Теплый Пол 0.6 м*1.2 м/47 мм Производитель: KNAUF, Длина: 120см, Ширина:

ПОДРОБНЕЕ

Формат Пенополистирол для теплого пола формат EasyFix L ламинированный 1000*500*40 мм

ПОДРОБНЕЕ

Пенополистирол Knauf Therm Тёплый пол 1200х600х44 мм Производитель: KNAUF

ПОДРОБНЕЕ

Утеплитель Пеноплекс теплоизоляция для теплого пола 40 мм THERMODOM Производитель: Термодом,

ПОДРОБНЕЕ

Теплоизоляционный мат Пенощит Маты для водяного теплого пола Тепол WF16-40 Область применения:

ПОДРОБНЕЕ

Утеплитель Пеноплекс 30х585х1185мм (уп. 7 шт) с вырубкой для труб 16 мм (шаг 13 см, 5см x 5см бобышки). Пеноплэкс для монтажа водяного теплого пола.

ПОДРОБНЕЕ

Плита для теплого пола пенополистирол FT Производитель: SAS, Максимальная площадь обогрева: 0.5м²

ПОДРОБНЕЕ

11 990

Мат для теплого пола с бобышками STOUT 1100х800х1 (без теплоизолирующего слоя) (уп. 20шт — 17,6 м2)

ПОДРОБНЕЕ

Пеноплекс Комфорт 1185х585х20 мм (13,8м2)(0,278м3) (20шт) Производитель: ПЕНОПЛЭКС, Количество

ПОДРОБНЕЕ

Пенополистирол для тёплого пола, 1000х500х40 мм EasyFix Область применения: полы, Толщина: 4см

ПОДРОБНЕЕ

Пеноплекс с вырубкой для теплого пола 30мм / теплоизоляция пеноплэкс (13 шт.) Производитель:

ПОДРОБНЕЕ

Утеплитель Пеноплекс 40х585х1185мм (уп. 5 шт) с вырубкой для труб 16 мм (шаг 13 см, 5см x 5см бобышки). Пеноплэкс для монтажа водяного теплого пола.

ПОДРОБНЕЕ

Пенополистирол с покрытием VALTEC для теплого пола (1100*800*38) Производитель: VALTEC, Диаметр

ПОДРОБНЕЕ

Пеноплэкс для пола: устройство теплоизоляции

Пеноплекс

для пола на сегодняшний день является наиболее эффективным способом теплозащиты помещений. Этот материал, являющийся по своей сути усовершенствованной пеной, обладает отличной способностью удерживать тепло, но при этом достаточно прочен, чтобы его можно было использовать даже под стяжку пола. Пеноплекс — это экструдированный пенополистирол, виды и особенности которого следует рассмотреть подробнее.

Экструдированный пенополистирол — современный материал для утепления

Содержание

• 1 Пеноплекс для пола: основные характеристики
• 2 Способы утепления пола пеноплексом
  • 2.1 Устройство утепления пола по грунту
  • 2.2 Монтаж утеплителя на бетонные плиты перекрытия
  • 2 .3 Устройство теплого пола с применением пеноплекса
  • 2. 4 Утепление пола по лагам
  • 2.5 Пеноплэкс под стяжку пола

Пеноплэкс для пола: основные характеристики

Пеноплэкс появился на строительном рынке сравнительно недавно, но успел стать одним из самых востребованных утеплителей. Свою популярность он получил благодаря преимуществам, которыми обладает:

• абсолютная безопасность для здоровья, что позволяет использовать материал в любых жилых помещениях;
• хорошая плотность, благодаря чему материал отлично удерживает тепло;
• паронепроницаемый, исключающий образование конденсата;
• влагостойкость;
• хорошие показатели звукоизоляции;

Пеноплекс обладает хорошими теплоизоляционными характеристиками

• не подвержен гниению и образованию плесени;
• достаточная прочность;
• высокая эластичность, обеспечивающая прочность и целостность при растяжении и сжатии;
• негорючесть в результате применения антипиренов;
• длительная эксплуатация, которая, по заявлениям производителей, может достигать 50 лет;
• высокий класс износостойкости;
• возможность сделать кусок материала любой формы, используя только нож.

При таком внушительном перечне достоинств материал имеет следующие недостатки: клей плохо впитывается, что усложняет монтаж, а также любим грызунами.

Сравнительная характеристика теплосбережения строительных материалов

Пеноплекс для полов специальной классификации не имеет. Однако существуют разные его виды, отличающиеся физическими и геометрическими параметрами. Материал варьируется по толщине от 0,5 до 3 см, по плотности от 31 до 45 кг/м³. Стандартные размеры плит 120х60 см.

Пенополистирол экструдированный применяется для различных видов теплоизоляционных работ. Им обшивают внутренние и наружные стены, потолки и перекрытия, лоджии и балконы, но особенно необходимо остановиться на способах утепления полов этим материалом.

Полезный совет! При выборе пеноплекса следует обратить внимание на его плотность. Проверить это не сложно. Сожмите материал пальцами. После ослабления не должно быть видимых вмятин. Это говорит о хорошем качестве пластин.

Пример укладки пенопласта между лагами деревянного пола

Способы утепления пола пеноплексом

Технология утепления пола пеноплексом имеет некоторые особенности для различных оснований. Чаще всего этот материал используется при устройстве пола непосредственно на грунт, на бетонное основание, при устройстве различных видов «теплых полов», на лагах. Кроме того, Пеноплекс часто укладывают под стяжку пола.

Связанная статья:

Использование пены под стяжку пола. Самостоятельный проведение работ по утеплению пеноплексом под классическую и наливную стяжку пола.

Для начала работ по утеплению пола необходимо позаботиться не только о достаточном количестве материалов, но и о наличии необходимых инструментов. Перечислим основные:

• потребуется перфоратор для устранения неровностей бетонных полов;
• дрель, имеющая насадку для перемешивания раствора в случае устройства стяжки;

строительный уровень

• , с помощью которого производится выравнивание подушки основания или стяжки;

Пеноплекс легко укладывается самостоятельно

• шпатели обычные размером 80-100 мм и 350-450 мм;
• шпатель с зубцами 1 см длиной 20 см;
• острый нож для резки пенополистирола;

пенополиуретан

• для обработки инженерных сетей;

клей

• для пеноплекса. Это специальный клеевой состав, не содержащий веществ, растворяющих пенополистирол.

Укладка пенопласта на пол может производиться самостоятельно при соблюдении определенных правил и особенностей с учетом того или иного варианта. Для того, чтобы разобраться во всех нюансах, давайте рассмотрим все варианты подробнее.

Технические характеристики плит из экструдированного пенополистирола:

Устройство утепления пола по грунту

Очень часто пол первого этажа частного дома делают прямо по грунту. В этом случае необходимо очень тщательно его утеплить и сделать гидроизоляцию. Для целей утепления отлично подойдет пеноплекс. Паркет, ламинат, плитка, линолеум и даже наливные наливные полы… Работы выполняются в такой последовательности:

• выравнивание и утрамбовка грунта под будущий пол. Нулевой уровень должен быть на 50 см ниже поверхности предполагаемого пола, что позволит уместить в этот объем весь «пирог»;
• сооружение подстилающей «подушки» из смеси щебня, гравия и песка. Его высота колеблется от 30 до 40 см. Основание очень тщательно утрамбовывают и присыпают 10-сантиметровым слоем гранитного отсева или крупнозернистого песка. Этот слой также хорошо утрамбовывается и выравнивается по горизонтали;

Схема утепления пола пеноплексом

• если нагрузки на пол в помещении не значительные, то плиты материала укладываются непосредственно на полученную подушку. Стыки между пенопластовыми плитами перекрытия промазывают специальным клеем и проклеивают скотчем. При утепленном фундаменте пеноплекс может быть толщиной не более 5 см. В противном случае нужно брать более толстые плиты, толщиной от 5 до 10 см. Гидроизоляция устраивается поверх пленочных плит;
• если предполагается, что пол должен выдерживать значительные нагрузки, то перед укладкой пенопластовых плит на подушку необходимо сделать гидроизоляцию и бетонную стяжку толщиной от 5 до 10 см;
• поверх пенопластовых плит можно устроить черновой пол из фанеры или другого подобного листового материала. Затем укладывается финишный слой.

Пеноплекс очень теплый и простой в монтаже материал

Полезный совет! Укладка гидроизоляции поверх плит из экструдированного пенополистирола должна производиться без применения клеев на основе различных органических растворителей во избежание разрушения и растворения плит. Лучше использовать самоклеящиеся мембраны.

Монтаж утеплителя на бетонные плиты перекрытия

При монтаже утеплителя на бетонное основание в первую очередь необходимо убедиться в его качестве. Если есть неровности и глубокие выбоины, то их необходимо устранить, устроив бетонную стяжку. Если основание достаточно однородное и ровное, то пенопласт можно укладывать прямо на плиты. Это можно сделать «насухо» или при помощи специального клея. Клей наносится зубчатым шпателем. Если утепление делается на цокольном этаже, то перед укладкой материала обязательно нужно сделать гидроизоляцию. Этого можно избежать, если клей водостойкий.

Виды поверхностей листов экструдированного пенополистирола

После укладки пенопластовых плит их необходимо склеить между собой. Дальнейшие действия зависят от нагрузки, которую возьмет на себя помещение. Если он большой, то нужно сделать бетонную стяжку. Если нет, то можно устроить черновой пол, на котором сделать финишное покрытие.

Устройство теплых полов с применением пеноплекса

Теплые полы сооружаются с применением различных отопительных устройств. Это могут быть трубы отопления, кабели и маты с электронагревательными элементами, а также пленочные системы «теплый пол». Все это укладывается поверх пенопластовых плит и заливается стяжка. Только после этого монтируется финишное покрытие.

Устройство утепления пола пеноплексом

Утепление пола по лагам

Применение пенопластового настила по лагам обычно делается в деревянных домах. В случае близкого расположения грунта способ ничем не отличается от описанного выше, за исключением того, что плиты укладываются между лагами, а черновой пол и чистовое покрытие вдоль бревен. Если под домом есть подвал или подполье, то необходимо снизу к лагам подшить доски. На них укладывается пеноплекс и на нем проклеиваются стыки. Поверх полученной поверхности и лаг укладывается пароизоляционная мембрана. Только после этого набиваются доски чернового пола, поверх них фанера и финишное покрытие.

Полезный совет! Чтобы утепление было более эффективным, нужно уложить слой гидроизоляции на доски, подшитые под лаги. Он не позволит влаге проникнуть в пенопластовые плиты из подвала, а также в некоторой степени защитит от грызунов.

Утепление балкона с применением пеноплекса

Пеноплекс под стяжку пола

Все разобранные выше способы могут на определенном этапе включать укладку пенопласта под стяжку пола.

Пеноплекс очень теплый и простой в монтаже материал. Неслучайно в последние годы он используется практически в любых работах по утеплению зданий и сооружений. Это позволяет значительно снизить потери энергии и сэкономить большие средства на отоплении.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

1. Преимущества и недостатки водяных теплых полов
2. Подготовительные работы
3. Необходимые материалы
4. Виды технологий устройства теплых полов
5. Бетонная стяжка для теплых полов
6. Полистирольные полы или отопительная техника
7. Теплая конструкция для вас
8. В заключение ,

Сегодня обустройство теплых полов – отличный способ сделать свой дом теплее. Зачастую теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех видов очень популярен водяной теплый пол, который является наиболее экономичным и эффективным. Чтобы получить качественную систему теплых полов дома, лучше обратиться к проверенным и авторитетным компаниям, например, компании Атмосфера Комфорта. Но вы можете самостоятельно попробовать справиться с этой задачей.

Достоинства и недостатки водяных теплых полов

Водяные теплые полы отличаются от рядом преимуществ , среди которых:

• низкие материальные затраты при монтаже и эксплуатации;

instagram viewer
• пол по всей площади прогревается равномерно;
• может обогреть дом очень приличной площади, но при этом значительно сэкономить на плате за отопление;
• отсутствие видимых радиаторов отопления — плюс привлекательность интерьера;
• возможность регулировать температуру самостоятельно.

Справедливости ради следует сказать, что такая система теплых полов не обошлась без некоторых недостатков, но большинство из них можно свести к минимуму при правильном монтаже всей системы:

• некоторые трудности в обустройстве всей системы водяного отопления полы;
• необходимо использовать водяной насос;
• есть риск протечки, и найти его бывает очень сложно;
• давление в стояке незначительно, но уменьшается.

Возможность утечки можно уменьшить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Отличная альтернатива — металл, пластик, полибутилен. Все это материалы, которые верой и правдой прослужат вам 50 лет.

Подготовительные работы

Прежде чем приступить к монтажу водяного теплого пола, необходимо провести все необходимые замеры и расчеты для выяснения оптимальной мощности. Этот показатель зависит от многих факторов: площади помещения, пола, качества утепления стен, площади остекления и др.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены, или в качестве напольного покрытия планируется использовать толстые керамические плиты, то лучше иметь более мощный тип теплых полов.

После этого подготавливается основание для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при перепаде пола более 10 мм необходима дополнительная стяжка (можно использовать наливные смеси), иначе система отопления может работать некорректно и прогрев будет неравномерным.

Необходимые материалы

Для обустройства системы водяного теплого пола необходимы материалы и инструменты типа :

• трубы для водяного теплого пола — первое, о чем нужно позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы покрыты стеклотканью, они будут меньше расширяться. Оптимальный диаметр труб 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
• коллектор и щиток к нему. Коллектор должен находиться в том же помещении, где установлена ​​система теплого пола, поэтому важно подобрать для него эстетичный щиток;
• арматурная сетка;
• пластиковые хомуты для крепления трубок к клапану;
• материалы для стяжки;
• Котел для нагрева теплоносителя — воды. Подойдет почти любой котел; важно только, чтобы он умел нагревать воду на 30-400С, ведь не всегда обязательно, чтобы полы были горячими, потому что по ним невозможно ходить. Именно поэтому основным фактором при выборе котла для системы теплых водяных полов является диапазон его рабочих температур, поэтому можно рассматривать газовый, электрический, двухконтурный, дровяной и другие варианты;
• ТНВД, если он не входит в состав котла;
• хомуты для крепления труб к армирующей сетке и фитинги для присоединения труб к коллектору.

Виды технологии монтажа водяного теплого пола

Водяной пол можно монтировать двумя различными способами :

1. Технология бетонирования связана с некоторыми трудностями и значительными временными затратами. Но, несмотря на это, он остается достаточно популярным благодаря другим своим привлекательным качествам. Этот способ требует обустройства бетонной стяжки, в которую монтируются нагревательные элементы. Окончательное напольное покрытие можно укладывать только после полного затвердевания бетона, а продолжительность его твердения зависит от толщины и может достигать 28 дней.
2. Технология напольных покрытий позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием его затвердевания. Здесь используются готовые материалы, что позволяет сэкономить время и упростить весь процесс. Оборотная сторона медали — большие траты на покупку нескольких слоев уложенного материала. В зависимости от того, какой материал выбран для укладки, эта технология может быть пенопластовой, модульной деревянной или реечной деревянной.

Бетонная стяжка для теплого пола

В настоящее время этот способ обустройства системы теплого пола является самым распространенным .

Сначала на подготовленную поверхность необходимо уложить теплоизоляционный слой , причем сделать это нужно как можно лучше, чтобы тепло от трубок с теплоносителем не уходило вниз, а только уходило на теплый пол в квартира. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностол, а его толщина должна быть от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные коврики, в которых есть механизмы фиксации, поэтому работать с ними проще, но они дороже.

Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол является лишь дополнительным элементом системы отопления дома, то вспененный полиэтилен сойдет, но обязательно с отражающим фольгированным покрытием. Если под квартирой есть отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней есть подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Утеплители для теплых полов: они немного дороже, но уже имеют канавки для укладки труб отопления.

. В качестве гидроизоляционного слоя в используется полиэтиленовая пленка, которая укладывается поверх пенопласта. Далее очередь за демпферным ремнем, который необходим для того, чтобы компенсировать возможное тепловое расширение стяжки. Его укладывают по периметру помещения на всю высоту стяжки для теплого пола.

Затем нужно армировать подготовленное основание под теплый пол. Для этого можно использовать сетку с ячейками 15-20 см и сечением из прутьев 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно проводить после монтажа труб отопления.

Монтаж труб отопления можно выполнить несколькими способами: :

• с помощью змеевика . Этот вариант отлично подойдет для более просторных помещений, он позволяет равномерно распределить тепло по полу, но и требует более внимательного подхода. При такой схеме прокладки труб с горячей и холодной водой чередуются, что влияет на равномерность распределения температуры: здесь холодные зоны располагаются рядом с теплыми. Спиральный способ укладки труб более выгоден и с той точки зрения, что здесь меньше углов и поворотов, а значит, воде будет гораздо легче течь. При таком способе укладки на квадратный метр площади помещения уходит примерно 5 погонных метров труб, если расстояние между трубами 20 см. Для наружных стен расстояние между трубами следует уменьшить, чтобы уменьшить потери тепла и обеспечить помещению максимальный комфорт. Монтаж спиральной трубы – более трудоемкий процесс, требующий соблюдения точных расстояний. Существуют программные ресурсы, позволяющие точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
• змея. Труба сначала проходит по периметру стен, а затем волнообразно уходит обратно. Монтаж этого варианта проще, не требует специальных расчетов, менее трудоемок, но получить равномерное распределение тепла будет намного сложнее;
• комбинированная трубоукладка объединяет зоны с трубоукладкой по спирали и змейке.

Если помещение большое, то придется предусмотреть несколько отдельных контуров отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол является единственным источником тепла в квартире, это расстояние не должно превышать 20 см, если это просто элемент системы отопления, то трубы можно прокладывать через 30 см. incrementscm, но не более.

Чтобы самостоятельно определил наилучшее расположение труб , лучше предварительно спланировать. Делать это удобно на обычном листе бумаги в клеточку, где в масштабе, учитывающем все нюансы планировки помещения, вычерчивается система будущих теплых полов. Необходимо учитывать не только все выступы и углубления в помещении, но и то, как будет располагаться мебель или хотя бы ее часть, ведь обогревать эти части будет нецелесообразно. Примеры создания разводки труб по спирали показаны на рисунках, но люди с определенным опытом смогут создать такую ​​правильно. Поэтому разработку всей системы теплых полов с определением мощности, длины и шага лучше доверить специалистам, а все остальное можно сделать своими руками.

Трубы крепятся к фитингам с помощью специальных хомутов: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не пытайтесь слишком сильно затягивать хомуты: при нагреве трубы могут немного расшириться. Места с компенсационными швами дополнительно надеваются на гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинайте укладывать трубы от стен, двигаясь к центру или к противоположной стене.

Завершающим этапом процесса укладки труб является их испытание или испытание давлением . Проведите его после подключения системы теплого пола к коллектору, как читайте ниже. Это необходимо для того, чтобы перед монтажом муфты вовремя обнаружить возможные места с повреждениями, протечками и заменить их. Такое испытание проводят не менее 24 часов при давлении 3-4 бар.

После точной проверки герметичности системы напольного отопления можно переходить к пункту 9.0003 монтаж бетонной стяжки . Залейте его на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше использовать маяки, и выравнивать по ним бетонный раствор.

Стяжка будет твердеть максимум 28 дней, пока бетон не достигнет марочной прочности. В этот период включать систему теплых полов нельзя. Включать обогрев можно только после того, как стяжка окончательно застынет, и не сразу на максимальную мощность, а постепенно повышать температуру в течение трех-четырех дней.

Для стяжки используйте специальную смесь для теплого пола или пескобетон марки М300.

В качестве настила поверх теплых полов лучше использовать материалы, лучше всего проводящие тепло, а это ламинат, керамическая плитка или линолеум. Если в планах укладка паркета или ламината, стоит обратить внимание на варианты, которые можно использовать в системе теплого пола: производители указывают это на упаковке.

Полистирольная технологическая кладка

теплый пол Преимущество этого метода в том, что отсутствуют все грязные процессы, характерные для бетонной стяжки. При этом удается значительно сэкономить время на укладке теплого пола, а высота помещения при этом практически не пробирается за счет, опять же, отсутствия стяжки. Пенополистирольные плиты здесь играют роль надежного теплоизоляционного материала, и этот способ незаменим, когда бетонная стяжка не выдерживает нагрузки, или потолки уже низкие, а те 10-15 см, которые будут уходить на монтаж бетонная стяжка действительно может спасти ситуацию.

На подготовленную и выровненную и выровненную поверхность укладывают полистирольные плиты, а на них укладывают алюминиевые плиты. Имеют специальные пазы для укладки труб, такие плиты должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладывают трубы отопления. Поверх них укладываются листы гипсоволокнистых плит: достаточно одного листа, если в качестве финишного покрытия используется ламинат или линолеум, а если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не получится, только если в доме нет бетонных полов.

Деревянная технология укладки теплых полов

Этот способ незаменим для деревянных домов, где вообще нет бетонного перекрытия. В зависимости от некоторых нюансов бывает два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает установку слоя теплоизоляции, поверх которого уложен на древесноволокнистых плитах. Представляют собой предварительно вырезанные пазы для крепления алюминиевых пластин и труб в дальнейшем. Затем установите алюминиевые пластины и закрепите в них трубы специальными защелками. Алюминиевые пластины здесь, как и в предыдущем случае, способствуют равномерному распределению тепла.

Гипсоволокнистые листы укладываются поверх уложенной системы труб, и только после этого можно укладывать финишное покрытие.

Реечная технология

Здесь используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплого пола еще меньше, что позволяет использовать такую ​​систему на втором этаже жилого дома. деревянный дом.

В качестве утеплителя используется минеральная вата или пенополистирол, который укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними 2 см. В подготовленное основание стойки укладываются уже алюминиевые пластины с соответствующими пазами, а в них укладываются трубы.

В завершении — укладка гипсоволокнистых листов и отделка.

Монтаж коллекторной группы

В общем случае коллектор следует монтировать на стену после предварительного выравнивания пола, чтобы можно было легко и быстро подключить к нему установленные трубы и проверить всю систему. Этот этап мы рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов ни была выбрана, установить коллектор все равно необходимо. Его легко найти в магазине, а для самостоятельной работы лучше выбрать готовый собранный коллектор с клапаном: важно только знать количество выводов, а это зависит от количества цепей. После монтажа к нему необходимо подключить подающую и обратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, а через остывшую возвращается в обратку , подается обратно в котел, где нагревается, и цикл повторяется.
