Как класть ондулин: Как правильно класть ондулин на крышу: подробное руководство

строительные материалы: как правильно положить и чем резать, какой нахлест сделать, виды и примеры на видео и фото

Содержание статьи:

1. Особенности ондулина

2. Разновидности ондулина

3. Разновидности материалов-аналогов ондулина

4. Как правильно класть ондулин?

При использовании прочного, легкого и долговечного материала с битумно-полимерной основой – ондулина для надежной защиты дома следует обратить особое внимание на правильность выполнения его монтажа. Он подходит для укладки крыш любых конструкций. Благодаря натуральным компонентам стройматериал абсолютно безопасен для людей и окружающей среды. С укладкой ондулина можно справиться и самостоятельно, если изучить основные правила и серьезно подойти к делу. Высокая прочность материала и его небольшой вес (порядка 6 кг) позволяют его легко транспортировать, а во время монтажа листы не поцарапаются и не сломаются.

Особенности ондулина

Многие задаются вопросом о внешнем виде ондулина и перечне основных компонентов, используемых для его изготовления. Производством данного стройматериала занимается одноименная французская компания, которая в основе своей продукции использует целлюлозу, пропитанную полимерами, и дистиллированный битум для ее покрытия.

Специальная технология изготовления ондулина обеспечивает высокую прочность и стойкость к механическим повреждениям. За счет волнообразной поверхности каждого листа обеспечивается повышенная жесткость конструкции, а также равномерное стекание воды и гашение шума дождя. Один лист размером в 200×95 см и высотой 36 мм весит всего 6 кг, но бывают и другие виды ондулина. Листы предлагаются в разных цветовых вариантах, поэтому клиенты не ограничены в выборе нужных оттенков. Если сравнивать ондулин с асбестоцементным шифером, то отличие наблюдается лишь в более эстетичном виде первого из них, в чем можно убедиться, посмотрев его фото. Читайте также: «Как правильно класть шифер на крышу».

В ходе работы с ондулином важно соблюдать температурный режим и климатические условия в целом. Не рекомендуется укладывать его при – 5 градусах, однако и высокая температура не подходит – ондулин становится мягче, пластичнее. Низкие температуры увеличивают хрупкость материала. Данную особенность нужно учесть при выборе инструментов, чем резать ондулин на листы нужных размеров, а также стараться аккуратно наступать на него в ходе монтажа.

Разновидности ондулина

Особо востребованным в последнее время стало такое кровельное покрытие, как ПВХ Ондулин 95. Он представлен в виде прозрачного материала, который полностью пропускает солнечный свет, и полупрозрачного, с помощью которого создается обстановка с приглушенным естественным освещением. Профильная конструкция, а также размеры аналога из ПВХ полностью совпадают с параметрами битумных листов, при этом он позволяет создать дополнительный источник дневного освещения.

В ходе эксплуатации ПВХ-ондулин не подвергается воздействию излучения ультрафиолета и высоким температурам, он достаточно надежен и безопасен для людей. Новейшие технологии производства позволяют сохранить материал в первоначальном виде на долгие годы.

Разновидности материалов-аналогов ондулина

По мере роста спроса на французский битумный шифер стали появляться материалы, схожие по его составу и техническим характеристикам, производством которых занимаются брендовые компании Aqualine, Bituwell, Nuline, Ondura и другие. Работа по монтажу аналогов ондулина осуществляется по той же схеме, эти материалы требуют соблюдения тех же условий эксплуатации, могут укладываться прямо на старое кровельное покрытие.

Nuline – марка шифера, поставляемого из Америки, он представлен в виде гофрированного кровельного листового материала, получаемого из прессованной целлюлозы твердой древесины, пропитанной битумным составом. Внешняя сторона шифера вспучена и покрыта двумя слоями краски.

Основные параметры материала:

• размер – 200×122 см;
• толщина – 3 мм;
• высота волн – 35 мм;
• вес одного листа – 8 кг.

С лицевой стороны шифер может быть блестящим или матовым, а также голубого, зеленого, красного, белого, серого или коричневого цвета.

Ondura является продуктом компании, занимающейся производством уже известного вам ондулина. Гофрированный лист изготавливается из органического сырья, пропитанного битумом под высоким давлением. Отличное качество и надежность покрытия подтверждается наличием 15-летней гарантии. Для отделки листов используются темные тона зеленого, красного, коричневого, бордового, синего цвета ондулина.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Основные параметры материала:

• размер – 200×104 см;
• толщина – 2,6 мм;
• высота волн – 35 мм;
• вес одного листа – 6,4 кг.

Немецкими производителями выпускается гофрированный шифер марки Bituwell, по свойствам аналогичный ондулину, для его оформления используются оттенки красного, зеленого, коричневого и бордового. Покупатели могут выбрать листы с матовой или блестящей поверхностью.

Основные параметры материала:

• размер – 200×93 см;
• толщина – 2,8 мм;
• высота волн – 36 мм;
• вес одного листа – 5,8 кг.

Бельгийская компания также предлагает свой вариант листового кровельного покрытия Aqualine, в состав которого входят целлюлозные волокна и качественный битум. Глянцевый шифер предлагается зеленого, красного и коричневого цвета. На свою продукцию производитель дает 10-летнюю гарантию.

Основные параметры материала:

• размеры листа ондулина – 200×93 см;
• толщина – 3мм;
• высота волн – 35 мм;
• вес одного листа – 5,6 кг.

Одним словом, выбор битумного шифера достаточно широк, при этом технические характеристики каждого из них практически не отличаются от других аналогов, поэтому работа по монтажу материала будет строиться по одному принципу.

Как правильно класть ондулин?

При покупке вместе с материалом вам будет предоставлена подробная инструкция по его использованию, однако во избежание некоторых проблем основные моменты стоит учесть заранее, прежде чем выполнять покрытие крыши ондулином.

Специалисты и самостоятельные застройщики, имеющие представление о том, как положить ондулин, советуют изначально обратить внимание на угол кровельного ската, поскольку именно эти данные понадобятся для определения шага обрешетки и размера нахлеста, образуемого при наложении одного листа на другой.

В зависимости от значения угла, возможен ряд дальнейших действий:

1. Если наклон ската от 5 до 10 градусов, то лучше подойдет сплошная обрешетка. Поперечный нахлест может быть около 30 см, а боковой равен двум волнам.
2. Для ската в 10-17 градусов понадобится обрешетка для ондулина с шагом не менее 45 см, при этом значение поперечного нахлеста уменьшается до 20 см, а бокового до одной волны.
3. Если наклон ската колеблется в пределах 15-30 градусов, то шаг обрешетки должен быть около 61 см. Уровень поперечного нахлеста составляет не более 17 см, а для бокового достаточно будет одной волны.

   После того как вопрос о том, как стелить ондулин, будет решен нужно выбрать день, когда погодные условия будут максимально благоприятными для монтажа, так в сильную жару материал станет мягким и будет прогибаться на крыше. Благодаря небольшому весу ондулина нагрузка на кровлю будет незначительной, поэтому стропильная система не потребует дополнительного усиления.

Как постелить кровлю из ондулина, подробно на видео:

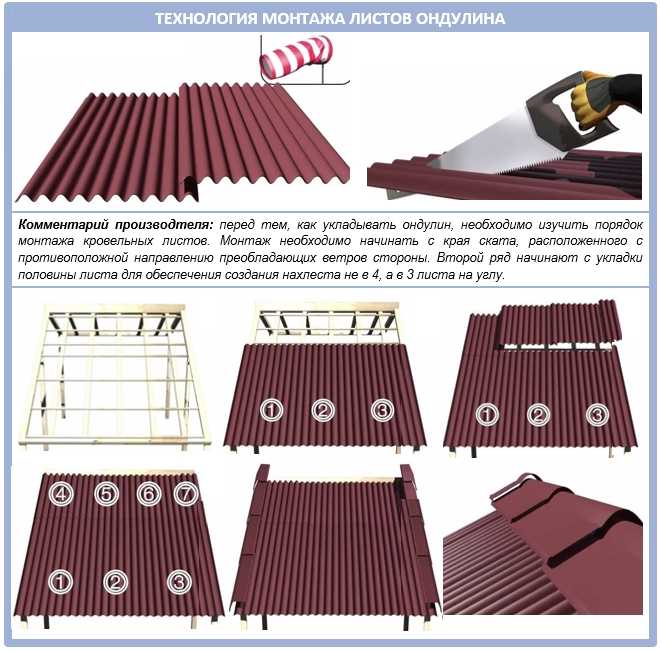

Последовательность выполнения работы:

1. Брус обрешетки прибивается к стропилам; процедура определение размера шага между брусками была описана ранее. Параллельное расположение всех элементов обрешетки можно контролировать с помощью куска бруса, который укладывается к предыдущему бруску для правильной укладки всех последующих компонентов.
2. Для распиливания ондулина на несколько листов нужного размера понадобится обычная ножовка по дереву, либо циркулярная пила.
3. Перед тем как класть ондулин специалисты рекомендуют закрепить первый лист на противоположной ветру стороне крыши. Укладку четных рядов лучше начать с половины листа.
4. После того как материал будет размещен и выровнен, его прибивают к обрешетке специальными гвоздями, наличие особых шляпок и прокладки которых обеспечивают герметичность крепления. Для того чтобы гвозди были забиты по одной линии, можно от первого до последнего листа протянуть шнур или веревку (подробнее: «Как крепить гвозди для ондулина»).
5. Самая высокая точка каждой волны – это и есть место для вбивания гвоздей. Важно учитывать также нахлест ондулина в соответствии с предъявляемыми требованиями. Крайние листы ондулина фиксируются гвоздями по всем волнам, средние – через одну.
6. После укладки листов к карнизной доске крепятся водосточные желоба, держатели для которых должны быть установлены до начала работ с ондулином. Вода не будет литься мимо желоба, если уровень нахлеста листа шифера на него не будет превышать 5-7 см.
7. Для дополнительной изоляции карниза от сточных вод используются специальные карнизные коробы. Шифер на него также не должен накладываться более чем на 7 см.
8. Установка гребенки под карниз обеспечит не только естественную вентиляцию кровельных материалов, но и предотвратит проникновение мелких птиц и насекомых.
9. Заполнить невентилируемые карнизы можно специальным составом для ондулина.
10. Конек накладывается на каждую волну, под него заранее устанавливается обрешетка, и прибивается. Размер нахлеста конька на лист должен быть как минимум 12 см.
11. Новичкам нужно учесть, что кровельный чепец должен быть надежно закрыт с помощью специального приспособления, либо при помощи имеющихся средств – края листа кровельного материала загибаются поверх чепцовой доски и прибиваются гвоздями через каждые 20-30 см. Второй метод можно использовать только в случае работы с ондулином в теплую погоду, потому что зимой он просто будет ломаться.
12. В местах соединения двух элементов конструкции, например, кровли и стен, дымовой трубы и крыши, окошек, нужно сделать уплотняющий фартук из предназначенного для этого материала.
13. Все стыки должны быть тщательно изолированы клейкой лентой, либо герметиком.
14. При желании в кровле можно соорудить «окошечко», используя прозрачный ондулин (прочитайте: «Шифер ПВХ прозрачный — применение и установка»).
15. Вентилирование кровли осуществляется за счет специального вентилятора, который прибивается к волнам материала, при этому верхние листы укладываются на основании устройства.
16. Заключительным этапом монтажа является оборудование дополнительной обрешетки и закреплений ендов.

Как стелить ондулин: характеристики, аналогичные материалы, технология и порядок монтажа

Прочный, легкий и долговечный материал на битумно-полимерной основе – ондулин, прослужит очень долго и создаст надежную защиту дома в том случае, если вы правильно выполните монтаж. Укладывать его возможно на крышах любого типа — от самых простых, до самых сложных. Натуральные компоненты в составе совершенно безвредны для здоровья и окружающей среды. Узнав чуть подробнее, как стелить ондулин, вы легко и быстро справитесь с задачей самостоятельно.

Так как ондулин очень прочный и легкий материал (вес листа составляет всего около 6кг), то и транспортировка и монтаж выполняется предельно легко. Можно не бояться за то, что листы поцарапаются или сломаются от случайных ударов.

Ондулиновая кровля

Содержание

1. Характеристики ондулина
2. Материалы, аналогичные ондулину
3. Технология и порядок монтажа

Характеристики ондулина

Ондулин можно настилать и на старое покрытие кровли.

Многих интересует вопрос – как выглядит ондулин, и что входит в его состав. А производится он одноименной французской компанией из целлюлозы, пропитанной полимерными веществами и затем покрытой дистиллированным битумом. Специальные технологии его изготовления делают материал очень прочным и стойким к различным повреждениям. Листы размерами 200 см×95 см имеют волнообразную поверхность, придающую им повышенную жесткость. Масса одного листа – 6 кг, высота волны ондулина — 36 мм.

Обратите внимание!
Профиль в виде волн не только позволяет быстро и равномерно стекать воде, но и гасит шум от падающих капель при дожде.
Листы окрашены в разнообразные цвета, поэтому в выборе нужного вам оттенка не будет проблем.
Материал очень похож на обычный асбестоцементный шифер, с единственной оговоркой – выглядит он болееэстетично.

Учитывайте при укладке ондулина  не только температуру воздуха и погодные условия. Материал нельзя монтировать при температуре -5°. Несмотря на свой малый вес ондулин – очень прочный материал. Однако, при высокой температуре битум, входящий в его состав, размягчается, приводя материал в довольно пластичное состояние. При очень низких температурах наоборот, ондулин становится более хрупким. Это следует учитывать, наступая предельно осторожно на кровлю в процессе монтажных работ.

Отдельно надо сказать о таком кровельном покрытии, как ПВХ Ондулин 95. Он производится в двух разновидностях: прозрачный для максимального проникновения солнечного света, а также полупрозрачный – для приглушенного естественного освещения. Имея тот же размер и профиль, что и битумные листы, аналог из ПВХ является простым и экономичным способом получить дневное освещение сквозь кровлю.

Ондулин прозрачный и полупрозрачный устойчив к ультрафиолетовому излучению, при этом оставаясь предельно надежным и безопасным. Благодаря новейшим технологиям защиты материала с обеих из сторон, его качество остается неизменным в ходе эксплуатации. Листы отлично противостоят деформациям под действием высоких температур, т. к. в них не создается внутреннего давления.

Материалы, аналогичные ондулину

Что касается битумного шифера французской компании, то он, вследствие своей популярности, со временем обзавелся множеством клонов. Кровельные покрытия, обладающие почти теми же свойствами, что и ондулин это такие бренды, как Nuline,Gutta, Ondura,Aqualine, Bitinvell, и пр. Все аналоги ондулинамонтируются по схожим схемам,имеют те же условия эксплуатации и могут настилатьсясверху старого покрытия кровли.

Шифер Nuline является продуктом одноименной американской компании. Это гофрированный кровельный листовой материал, производимый способом прессования из целлюлозных волокон твердых пород древесины и пропитываемыйочищенным битумом под высоким давлением. Внешняя поверхность шифера имеетзапатентованное вспученное покрытие, на которое нанесена двухслойная покраска.

Размеры материала 2×1.22м, толщина его 3 мм, высотаволн — 35 мм. Веситодин лист около 8кг.
Лицевая сторона битумного шифераНулинможет быть блестящей либо матовой. Производится он в нескольких цветах: голубым, зеленым, красным, белым, серым и коричневым.

Ondura представляет собой гофрированные листы, производимые методом пропитывания органических волокон очищенным битумом при высоких температурах и давлении. Этот кровельный материал выпускает тотже производитель, что и шифер Ондулин. На покрытие дается 15-летняя гарантия.

Листы могут быть окрашены в зеленый, красный, коричневый, бордовый либо синий цвета. Их размеры листа – 2м×1.045 м, толщина — 2.6 мм, высота волн-35 мм. Вес одного листа данного битумного шифера– 6.4 кг.

Еще один аналог ондулина, бренд Bituwell, представляет собой битумные гофрированные листы и выпускается одноименной немецкой компанией. Материал окрашивается в красный, зеленый, коричневый и бордовый цвет. Могут иметь как матовую, так и блестящую поверхность. Размеры материала- 2м×0.93м, его толщина – 2.8 мм, высота волн-36 мм. Весит один лист 5.8 кг.

Aqualine является листовым кровельнымпокрытием, производимым из целлюлозных волокон и качественного битума бельгийской компанией ASBO. Этот шифер обладает глянцевой поверхностью и окрашивается в зеленый, красный, либо коричневый цвет. Гарантийный срок службы — 10 лет.

Размеры материала- 2×0.93м, их толщина -3 мм, высота волн-35 мм. Масса одного листа -5.6кг

Тому, кто выбрал для себя битумный шифер, будет полезно и интересно узнать, как класть ондулин на кровлю. Соблюдая технологию, выполнить самостоятельный монтаж сможет практически каждый.

Технология и порядок монтажа

Ондулин необходимо укладывать со смещением листов.

Приобретя материал, вы найдете приложенную к нему подробную инструкцию по применению. Однако не помешает узнать об этом заранее, чтобы было время продумать все нюансы и учесть возможные проблемы.

Обратите внимание!
Человек, хоть немного знакомый с тем, как правильно класть ондулин, в первую очередь посоветует вам определить точный угол скатов вашей кровли.
Это обязательный пункт, исходя из которого, определяется расстояние между шагом обрешетки и размер нахлеста листов друг на друга.

Узнав этот угол, действуйте следующим образом:

1. При наклоне ската от 5° до 10° рекомендуется сделать сплошную обрешетку. Величина поперечного нахлеста составляет 30 см, бокового – две волны.
2. При наклоне ската от 10° до 17° делают обрешетку с шагом 45 см. Поперечный нахлест составит 20 см, боковой равен одной волне.
3. При наклоне ската от 15° до 30° обрешетка выполняется с шагом в 61 см, поперечный нахлест – 17 см, а боковой – одна волна.

Шаг обрешетки для ондулина при разных углах наклона кровли.

Так как вес ондулина невелик, нет необходимости делать дополнительное усиление стропильной системы. Но, следует учесть то, что при высоких температурах материал слегка размягчается и может прогнуться. Поэтому, слишком редкий шаг обрешетки нежелателен.

Порядок дальнейших работ выглядит так:

1. Обрешеточный брус прибивают к системе стропил с шагом, соответствующим углу уклона ската. Для контроля параллельности брусьев удобно пользоваться куском бруска, вставляя его между каждым предыдущим и каждым следующим брусом обрешетки.
2. При необходимости, перед тем как положить ондулин, можно распилить листы на фрагменты нужного размера. Это делается обычной ножовкой для дерева, хотя, можно использовать и циркулярную пилу. Чтобы пила работала легко, желательно смазать ее любым маслом.
3. Целесообразно перед тем, как правильно положить ондулин, начать монтаж, уложив первый лист с противоположного направлению ветра края. В четных рядах желательно начинать, уложив половину листа.
4. После предварительной укладки и выравнивания, ондулин можно прибивать к обрешетке. Лучше всего для этого подходят специальные гвозди, предназначенные именно для данного материала. Каждый гвоздь снабжен широкой шляпкой и прокладкой, обеспечивающей герметичность. Гвоздей потребуется из расчета 20 штук на один лист. Чтобы они входили в обрешетку по ровной линии, удобно протянуть шнур, и забивать их по его линии.
5. Гвозди вбивают на самой высокой точке каждой волны. По поперечным краям ондулин прикрепляют по каждой волне, посередине – через одну. Перед тем, как работать с ондулином, прикрепляются держатели для водосточных желобов по периметру крыши.
6. После того, как листы прибиты, на карнизную доску крепят желоба водостоков. Чтобы вода не переливалась за желоб, учитывайте при укладке ондулина, чтобы лист находил на уровень желоба не более чем на 5-7 см.
7. Чтобы дополнительно изолировать карниз от воды, рекомендуется применять специальный короб для карнизов. Листы должны находить на него также, не больше чем на 7 см.
8. Для вентиляции и предотвращения проникновения птиц, насекомых и других животных, под карниз устанавливают специальную гребенку.
9. Для невентилируемых карнизов, возможно, применить заполнитель для ондулиновых кровель.
10. Коньковая защита устанавливается и прибивается к каждой волне покрытия, под которую положены дополнительные обрешеточные рейки. Нахлест коньковой защиты на листы должен составлять не менее12 см.
11. Тот, кто уже знает, как правильно крыть ондулином, учтет то, чипец кровли необходимо защитить специальным чипцовым элементом. Есть и другой способ – край листа покрытия загибают на чипцовую доску и прибивают гвоздями с интервалом 20-30 см. Но этот метод сработает только в случае, если на улице тепло. Ондулин достаточно пластичен в тепле и хрупок на холоде.
12. В местах примыкания кровли к стене, а также там, где выходит дымовая труба, окошки или другие элементы, обязательно оформляются уплотняющие фартуки, предназначенные для данного материала.
13. Все места стыков необходимо дополнительно изолировать специальной лентой или герметиком.
14. При необходимости попадания дневного света под кровлю, в нужных местах монтируют специальный, светопрозрачный ондулин, который был описан выше.
15. Для вентилирования кровли можно прикрепить специальный вентилятор. Кровельный прибор прибивают гвоздями к каждой волне. Следите, чтобы верхний лист накладывался на основании прибора.
16. Делают дополнительную обрешетку и закрепляют ендовы.

17. При необходимости уложить ондулин на жесткое основание (бетон, плиты), обрешетку, возможно, крепить прямо на основание. Далее покрытие укладывают точно также, как описано выше.

Укладка черепичной кровли Onduline® Onduvilla — 2023

Содержание артикула:

• Разметка свеса кровли
• Укладка гидроизоляции
• Контроль перелива
• Укладка первого ряда черепицы
• Продолжение укладки черепицы
• Обрезка черепицы
• Для обеспечения герметичности
• Собрать плитку
• Закрепить плитку
• Уложить подложку конька
• Установить первый мундштук
• Укладка конька
• Покрытие конька
• Закрепление конька
• Установка второго мундштука

Малые и большие конструкции, новые или отремонтированные, плитка Onduline Onduline подходит для всех зданий. По внешнему виду похожи на материалы, используемые для традиционных крыш, они современны и просты в установке. Скорость укладки и легкость завершают список качеств этой плитки. Советы по укладке этого кровельного материала.

деревянное шале с крышей Ондувилла

Практический совет
Размер каждой плитки 107 x 40 см или 2,17 м ² полезной площади. Определите количество плиток в зависимости от поверхности, которую нужно покрыть.
Конек односкатной крыши должен упираться в стену.
При ремонте покрыть крышу вместо черепицы Ондувилла. Старую облицовку снимать не нужно.
Крепежная система uniersel Onduline® подходит как для легких металлов, так и для дерева.
Установите плитку в направлении, противоположном преобладающим ветрам.
В комплекте с Ондулин

Ограничить свес крыши

С каждой стороны крышки вкрутите длинные винты в край панели. Повесьте леску между этими двумя креплениями на расстоянии 5 см от края.

Укладка гидроизоляционного слоя

Монтаж пенопластового чулана снизу вверх крыши. Заштрихованная сторона плитки будет располагаться по направлению к коньку для оптимизации эстетики.

Контроль перелива

Используйте мел в качестве ориентира, чтобы полностью выровнять выступающие плитки.

Укладка первого ряда плитки

После установки устойчивой рабочей стойки, например лесов, уложите плитку. Зафиксируйте первый ряд с помощью системы фиксации Onduline®. Сверлить на вершине волны.

Продолжить укладку плитки

Используйте половинки плитки для начала и смещения второго ряда.

Резка плитки

Резка плитки производится резаком на второй волне.

Для обеспечения герметичности

Выравнивание направляющих черепичного покрытия обеспечивает водонепроницаемость крыши. Присмотри за ним.

Сборка плитки

Прикрутите плитки друг к другу в верхней части волн между направляющими крышки. Аккуратно затяните винты Onduline®, чтобы сохранить волны.

Крепление плитки

Соблюдайте порядок крепления плитки. Не вставляйте штифты или шурупы Onduline® в то место, где будет располагаться плитка или обод.

Укладка подложки конька

Установить пенопластовую перегородку на скате крыши.

Установите первый мундштук

Установите ребристый колпачок.

Укладка конька

Установка конька Onduline® Onduvilla.

Крышка конька

Установите направляющие крышки, чтобы собрать заглушки ребра.

Закрепите гребень

Двигайтесь вдоль верхних концов волн, в направлении, противоположном господствующему ветру. Закрепите коньковый гребень с помощью системы Onduline®.

Установите второй мундштук

Для отделки и идеальной герметичности крышки не забудьте вторую заглушку ребра.

Часто задаваемые вопросы — 💬

❓ Как установить ленту для легкой черепицы Onduline onduvilla?

👉 Следуйте этим простым инструкциям, чтобы помочь установить полосу легкой черепицы Onduline Onduvilla, чтобы получить вид и ощущение традиционной черепичной крыши. 1. • Установка может быть выполнена либо на полную палубу, как на панели OSB (рекомендуется), либо на прерывистую опору с прогонами через каждые 36,6 см, от центра к центру.

❓ Почему стоит выбрать кровельное покрытие ондувилла?

👉 Легкий в транспортировке и быстрый монтаж, ONDUVILLA — это легкий, эффективный и высокопроизводительный продукт для кровельного покрытия. Крыши сохраняют естественный вид и идеально вписываются в окружающую среду. Сэкономьте время на строительной площадке с помощью этого решения для кровельного покрытия. Передвигаться по крыше легко.

❓ Как монтировать пенопластовые наполнители ондувилла?

👉 Начинайте монтаж в направлении, противоположном господствующим ветрам. Начните крепление с карниза. Разместите ряды в шахматном порядке, начав второй ряд с половины плитки. Обеспечьте надлежащую гидроизоляцию, совместив направляющие внахлест. Для предотвращения проникновения ветрового дождя, снега и птиц закрепите пенопластовые наполнители ONDUVILLA. 2.

❓ Где можно использовать листы ондувиллы?

👉 Эти листы подходят как для реконструкции, так и для новостроек для всех типов зданий: торговых центров, развлекательных и общественных зданий, а также сельскохозяйственных зданий. Легкий в транспортировке и быстрый монтаж, ONDUVILLA представляет собой легкое, эффективное и высокопроизводительное кровельное покрытие.

Видео-инструкция: Прокомментируйте проблему с туалетом ONDULINE S ?

Ондулин — брошюра — ONDULINE — Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Выбрать правильную спецификацию для Ondutile очень просто. Сначала обратите внимание на тип черепицы/сланца, который будет использоваться, и сопоставьте его с соответствующей спецификацией системы, подробно описанной ниже, либо типом A, либо типом B. Проверьте минимальный рекомендуемый уклон крыши, на который можно укладывать (см. Применение с малым уклоном, стр. 3) и, наконец, обратите внимание подробные сведения о механическом креплении см. на стр. 4. > Тип A Разработан для соединения бетонной плитки, плитки, фиброцемента и природного сланца. Система образует составную структуру, созданную путем крепления опорных реек к стропилам, установленным на том же уровне / центрах, что и для черепичных реек. > Позволяет крепить черепицу ниже минимального шага, установленного производителем, обеспечивая гарантированное вторичное атмосферостойкость под основным кровельным покрытием. > Ondutile быстро монтируется, не требует специального оборудования или торговых навыков и обеспечивает немедленную защиту здания от непогоды до укладки плитки. > Гофры листа обеспечивают 17 000 мм > 2 на погонный метр вентиляции над листом в полость черепичной обрешетки, а ниже в подкровельное пространство. Это значительно улучшает вентиляцию крыши. > Блокировка черепицы Кровельный лист Onduline Вентиляционная полоса Защитный элемент обрешетки Карнизный лоток Обрешетка черепицыОпорная обрешетка При расположении обрешетки и крепежа над линией потока влаги в основании гофра достигается превосходный контроль влажности в полости обрешетки черепицы. Тип B Разработан для мелкозернистой плитки с двойным нахлестом и небольших типов сланца, которые из-за близости обрешетки черепицы делают невозможным выравнивание опорных реек и обрешетки черепицы. Поэтому поперечные опоры обрешетки заменены фанерным настилом толщиной 20 мм, прикрепленным к стропилам. Вентиляция подкровельного пространства осуществляется через щель в настиле над линией карнизного лотка. > Применение настила из ондулина на практике значительно улучшает тепловые характеристики кровельной конструкции. > Система Ondutile обеспечивает снижение проникновения звука через кровельное покрытие на 27 %, что является значительным преимуществом для зданий на траекториях полета в аэропорту. > Ondutile образует жесткую, неотражающую и безопасную рабочую среду для кровельных работ. > Подложка Ondutile достаточно гибкая, чтобы ее можно было использовать на существующих неровных кровельных конструкциях, но при этом обладает внутренней жесткостью для устранения шума, создаваемого легкими мембранами при колебаниях давления ветра. > Дополнительный вентиляционный слот Ondutile значительно снижает риск дорогостоящего косвенного ущерба зданию и содержимому в результате повреждения крыши во время ураганов или актов вандализма. > Двойная черепица Кровельный лист ОндулинВентиляционная полосаКарнизный лотокОбрешетка обрешеткиЧерепичная обрешеткаФанераразмер настила=»-1″>

Низкая вентиляция на карнизах должна быть не менее 25000 мм Шаг кровли менее 15 > Низкая вентиляция на карнизах не должна быть менее 10000 мм Шаг кровли 15а и более > 2 погонных метра. Ондутайл требует дополнительной вентиляции на софите. > 2 на погонный метр как в подкровельное пространство, так и в полость черепичной рейки. Вентиляционная полоса Ondutile обеспечивает зазор в 4 мм для предотвращения проникновения птиц или крупных насекомых. В районах, сильно пораженных инвазией птиц, может потребоваться дополнительная проверка. Требования к вентиляции: по Б.С. 5250: 1989 > 2 погонных метра. Высокий уровень вентиляции в каждом…

Ondutile — это запатентованная система (номер патента Великобритании 2233683), разработанная для использования с профлистами Onduline PP, чрезвычайно прочным кровельным материалом, не требующим обслуживания, устойчивым к гниению, ржавчине, грибковому распаду и нападение насекомых. Ондулин ПП изготавливается из 3-миллиметрового монослойного листа целлюлозного волокна, пропитанного битумно-битумным составом под интенсивным давлением и нагревом. Лист запечатан пропитанной отделкой из цветной смолы. Покрытие новых или существующих крыш является специализированной операцией и должно выполняться с должным соблюдением правил охраны труда и техники безопасности. При фиксации…

Рис.1 Детали края Ondutile можно использовать с системами мокрого или сухого края. Проиллюстрированная мокрая система использует 150-миллиметровый подшлемник и деревянные баржевые доски. Ондутайл также можно крепить на грани из кирпича, укладывая листы ондулина и поддерживающие рейки на внутренний ряд блоков. Затем внешний слой кирпичной кладки укладывается на уровне верхней части гофра ондулина. Затем DPC одевается с внешнего слоя на лист ондулина. Теперь можно закрепить рейки и защитный слой плитки и уложить плитку в соответствии с инструкциями производителя. Рис.2 Торцевой упор Использование Ondutiss Improved.
