Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.
Содержание статьи
Ендовые крыши
На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.
Что такое ендова
Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды.
Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.
Особенности стропильной систем
Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.
Соединение стропил
В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.
Снизу в самом широком месте ставится подпорка
Обрешетка
В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:
- Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.
Обрешетка делается в два раза чаще
- Под профлист, шифер, керамическую черепицу прибиваются продольные доски — вдоль всего стыка. Ширина досок — не менее 100 мм, прибивают вплотную по две-три с каждой стороны. Ширина зависит от размера выбранной подложки.
Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны
- Под ондулин нужны две доски шириной не менее 100 мм. Но в этом случае они должны располагаться на расстоянии 15 см одна от другой. В образовавшийся проем укладывается ендовный желоб.
Под ондулин между двумя досками должен быть зазор в 15 см
- При монтаже мягкой кровли обрешетка на скатах сплошная, так что тут никаких особенностей нет.
Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.
Устройство ендовы
Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.
На крыше из металлочерепицы
Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.
Ендова кровли из металлочерепицы
Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.
Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест).
Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.
Есть два способа крепления ендовного листа
При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.
Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.
На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.
Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.
После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.
Из профнастила и шифера
Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.
Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.
Устройство ендовы на крыше из профнастила
В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.
В случае с профлистом есть несколько вариантов оформления ендовы:
Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.
Черепица
Ондулин
В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы.
Между ними укладывается специальный желоб.
Между набитыми досками укладывается специальный желоб
Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.
Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см
После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.
Подрезают ондулин дважды: сначала грубо, затем точно
Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.
Крепят специальными гвоздями
Монтаж ендовы на кровле из Ондулина есть в видео формате.
Жестяные крыши
В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

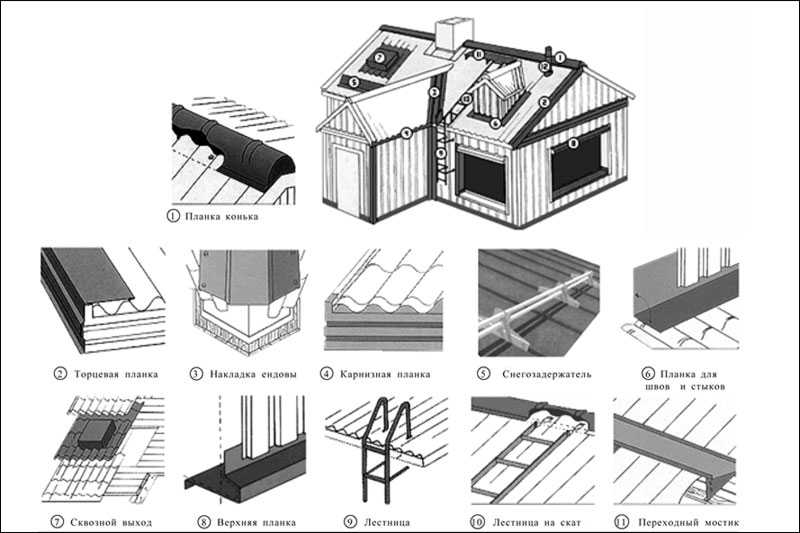

как сделать ендову на крыше из металлочерепицы, укладка
На крышах сложных форм с внутренними стыками скатов, рядом с мансардными окнами, поток дождевой и талой воды может попасть под кровлю и привести в негодность строительные конструкции.
Для того, чтобы отвести поток в водосборник и защитить стык, применяется специальный доборный элемент – ендова для металлочерепицы. Она представляют собой полосу металла, согнутую вдоль длинной оси.
Края изделия заходят под металлочерепицу обоих скатов, собирая с них воду. Центральная часть элемента формирует желоб, по которому собираемый поток и отводится вниз.
Конструкция и назначение
Ендову для металлочерепицы делают из того же материала, что и основную кровлю. Стальной оцинкованный лист окрашивается под цвет металлочерепицы и покрывается аналогичным защитных покрытием на основе полиэстера. На производстве лист штампуют, придавая ему вогнутую форму. По краям выполняют отбортовку.
Используют два вида детали:
Внутренняя
Внутренняя ендова кровли из металлочерепицы монтируется под кровельные листы, собирает с них влагу и отводит ее вниз. Ее также называют нижней. Промежуток между краем детали и профилем листа заполняется универсальным уплотнителем.
Это исключает попадание воды в подкровельное пространство даже при сильном ливне или интенсивном таянии снега.
Внешняя
Внешняя ендовая крыши из металлочерепицы выполняет чисто декоративные функции. Эта накладка закрывает стык скатов сверху.
Она маскирует обрезанные наискосок края листов и улучшает внешний вид крыши из металлочерепицы. При ее монтаже уплотнение не требуется.
Необходимость установки
Нужна ли ендова крыши из металлочерепицы?
Безусловно, нужна. Как бы точно ни раскраивались листы соседних скатов, между ними всегда останется зазор, вызванный несовпадением волны профиля. Этот зазор необходим также для компенсации теплового расширения металла в жаркую погоду.
При значительной длине ската в его нижней части поступление воды может быть настолько интенсивным, что вызовет серьёзную протечку. Постоянно повышенная влажность приведет к возникновению плесени и грибка, а также к гниению деревянных строительных конструкций.
Чтобы дождь и талая вода не проникали под крышу из металлочерепицы через стык скатов, ее требуется собирать и отводить.
Размеры
Доборные элементы лучше приобретать у того же производителя, что и основной кровельный материал. Это позволит избежать досадных несовпадений оттенка цвета или размеров при устройстве ендовы под металлочерепицу. Большинство изготовителей придерживаются следующих размеров для внутреннего элемента:
- длина: 2000 мм;
- толщина листа: 0,4-0,6 мм;
- ширина: 2*250 мм.
Внешняя ендова имеет такие же габариты, но меньшую ширину: 2*120 мм. По ее центру сформирован прямоугольный желоб 20*20 мм.
Узлы ендовы
Для правильной установки ендовы для металлочерепицы необходимо спроектировать и смонтировать стропильный узел. Вдоль стыка устанавливают специальное усиленное ендовое стропило.
По его верхнему краю прибивают доску обрешетки. Если под кровлю планируется рядная обрешетка, то в соседнем со стыком и в следующем пролете стропил обрешетка выполняется сплошной.
Это позволит смонтированному узлу выдерживать повышенные нагрузки от стекающей воды и от скапливающегося во внутреннем стыке скатов снега.
Монтаж контробрешетки должен обеспечивать достаточное утепление и пароотведение из подкровельного пространства.
Под нижний срез необходимо установить капельники, отводящие стекающий поток от стены в желоба водосточной системы.
Монтаж ендовы под металлочерепицу
Как сделать ендову на крыше?
Установка ендовы под металлочерепицу требует от строителей аккуратности и внимания к деталям процесса. Чтобы правильно установить узел, необходимо тщательно подготовиться к работе. Она разбивается на несколько этапов:
Этап 1. Проектирование
На этом этапе определяется конструкция стропильной системы и обрешетки под металлочерепицу в зоне стыка скатов или ската и стены мезонина. Толщина используемых досок и брусьев должна исключать возможность деформации системы под действием переменных и постоянных нагрузок.
Этап 2. Устройство обрешетки
Следует тщательно соблюдать проектные размеры, углы уклона и параметры материалов. Доски обязательно должны быть пропитаны защитным составом, предохраняющим от влаги, гниения, возгорания и вредителей.
Этап 3. Устройство гидроизоляции
При монтаже ендовы для металлочерепицы потребуется дополнительная гидроизоляция пространства, на которое будет опираться желоб. Для этого можно монтировать полимерные мембранные пленки. Под ендову также укладывают специальный ендовой ковер — рулонный материал из стеклохолста, пропитанного битумной мастикой.
Этап 4. Монтаж внутренней ендовы
Листы разгибаются или, наоборот, сгибаются так, чтобы соответствовать углу, под которым стыкуются скаты. Делать это лучше на земле, соорудив специальный стапель, и поднимать на кровлю уже подогнанные детали.
Укладка ендовы для металлочерепицы начинается с нижнего обреза стыка. Под обрез первой детали монтируют капельники, отводящие влагу от стены в желоб водосточной системы.
После выравнивания оси желоба протягивают разметочный шнур.
Детали укладывают с нахлестом в 10-20 см, чтобы исключить подтекание воды. Чем меньше угол наклона ската, тем больше нужно делать нахлест.
Как правильно крепить элементы?
Крепление к обрешетке выполняется оцинкованными кровельными саморезами с резиновой уплотняющей шайбой. Для этого нужно использовать шуруповерт с регулируемым усилием затяжки. Перетянутые саморезы деформируют тонкий металлический лист, а недотянутые позволят ему хлопать на ветру.
Этап 5. Лента уплотнителя
По краю желоба нужно устанавливать ленту универсального самоклеящегося уплотнителя (пористого или саморасширяющегося), исключающая попадание воды под кровлю при сильном ливне или интенсивном таянии снега.
Этап 6. Устанавливается металлочерепица
В ходе монтажа нужно проверять качество уплотнения стыка с внутренней ендовой.
Этап 7.
Монтаж внешней ендовы металлочерепицы
Осуществляется по окончании всех остальных кровельных работ. Она должна заходить на металлочерепицу на 5-7 см. Верхняя ендова крепится к краям кровельных листов саморезами минимальной длины. Они не должны доставать до поверхности внутренней ендовы крыши, чтобы не повредить ее. Поверх нее крепится карнизная планка.
Кровля из металлочерепицы прослужит долго и не допустит протечет, если правильно устроить водоотведение на стыках скатов.
Как установить обшивку Valley для металлической кровли
В ABC мы стремимся предоставить вам ресурсы для установки, необходимые вашим клиентам для завершения их строительных проектов. Это обучающее видео расскажет вашим клиентам о подготовке и установке отделки ендовы.
Металлическая отделка ендовы, также известная как металлическая ендова, выгодна, потому что она отводит воду от конструкции вашего металлического здания, что помогает предотвратить повреждение от влаги.
При установке металлического ендовы необходимо помнить о нескольких вещах, начиная с резки металлической кровли и заканчивая герметизацией гидроизоляции.
Как резать металлическую кровлю, чтобы подогнать ендовы
При резке металлической кровли, чтобы подогнать ендовы, важно использовать подходящие инструменты. Не используйте ничего, что может расплавить гальваническое покрытие, например, пилу, горелку или абразивный диск.
Срезайте панели с земли, а не с крыши, чтобы не повредить крышу обломками.
Как герметизировать ендову металлической крыши
Рекомендации по герметизации ендовы металлической крыши различаются в зависимости от уклона крыши.
Крыши с малым уклоном (уклон менее 3:12)
Используйте ленточный герметик между отделкой ендовы и панелью. С помощью крепежа прикрепите панель к конструкции, следя за тем, чтобы произошло полное сжатие герметика.
Крыши с крутым уклоном (уклон более 3:12)
Обрежьте панели под углом для ендовы, затем согните край панели и зацепите его планкой.
Этот подход идеален для архитектурных применений, потому что крепления скрыты.
Посмотрите короткое видео или прочтите информацию ниже, чтобы узнать больше о том, как установить ендову:
Здесь у вас есть ендова со сплошной планкой, скрывающей все это, но у нас есть ендова, так что мы готовы установить отделка долины, потому что это изменит последовательность событий того, что здесь происходит.
У нас есть две плоскости крыши, которые сходятся в этой долине, и обычно на прямом карнизе мы сразу устанавливаем ленточное уплотнение и смещенную планку. В этом случае, поскольку последовательность событий меняется, и нам нужно должным образом перекрыть друг друга, долина будет установлена. Смещенная планка будет установлена поверх нее, и тогда мы сможем запускать панель.
Подготовка обшивки ендовы
Теперь у нас установлена обшивка карниза с непрерывной планкой, и прежде чем мы установим смещенную планку, нам нужно установить поддон ендовы. Это то, что мы называем долиной «W».
В центре есть приподнятая буква V, приподнятая буква W. Не во всех долинах она есть. Эта приподнятая часть предназначена для того, чтобы вода, снег и лед не стекали по крыше и не перескакивали на другую сторону. Он создает разрыв и гарантирует, что вода, снег и лед направляются в конец долины. Я поставлю ендову на место, отмечу ее нижнюю сторону и обрежу ее так, чтобы она точно подходила к тому месту, где два карниза соединяются во внутреннем углу. Я собираюсь отметить долину и немного нависнуть над ней. Вверху вы увидите, что я уже обрезал его, чтобы он соответствовал линии хребта. Теперь я собираюсь отметить нижнюю сторону и обрезать ее, чтобы она подошла к карнизу крыши, затем я отмечу нижнюю сторону ендовы, проследив вдоль края карниза. Сделав это, я собираюсь взять долину на стол, сделать надрезы и вернуться, чтобы мы могли ее установить.
Установка обшивки ендовы
Теперь принесите панель ендовы, которая уже была вырезана. Вы можете видеть, что край ендовы был обрезан так, чтобы он находился на одной линии с краем карниза.
Между металлом и впадиной мы собираемся использовать ленту, чтобы убедиться, что вода не может скатиться вниз под впадиной.
Мы готовы установить ендову на место и временно вкрутить в нее шуруп, немного выше, чтобы мы могли работать над установкой смещенных планок. Еще кое-что, что мне нужно принять во внимание, это ендова где панели останавливаются по мере приближения к центру долины. Для сегодняшней инсталляции мы открываем четырехдюймовый экран здесь, в долине. Чтобы удостовериться, что я остановлю свой смещенный шип на отметке в четыре дюйма, я сделал эти отметки, и я знаю, что он должен остановить мой смещенный шип прямо по этой линии.
Как установить панель Valley на металлическую крышу – обучающее видео
В ABC мы хотим предоставить вашим клиентам ресурсы, необходимые им для бесшовной установки наших металлических строительных компонентов.
Это учебное видео расскажет вашим клиентам о шагах, необходимых для добавления панелей долины в их строительный проект.
Посмотрите короткое видео или прочитайте расшифровку ниже, чтобы узнать больше об установке панелей ендовы:
В этом видеоролике показано, как установить панель ендовы. Одна сторона будет скрыта и подшита, а на другой будет видна застежка. Вы можете увидеть рядом, как они выглядят.
Первое, что мы собираемся сделать, это установить скрытую застежку. Мы собираемся использовать смещенную планку, которая будет проходить вверх по долине, и наши панели будут обрезаны под углом. Они будут включать 1-дюймовый зажим и зажим в этот край.
Установка смещенной планки
Мы установим смещенную планку по всей длине ендовы и отодвинем ее на 4 дюйма, чтобы сохранить выступ, чтобы лед, снег и вода могли стекать с панели, ударяя по ней. плоскость долины и выход на крышу. Сумма, которую вы оставляете здесь, действительно зависит от географии и типа погоды.
Чем суровее у вас зима, тем большее откровение вы хотите оставить.
После того, как смещенная планка установлена на место, вы можете видеть, что она проходит по всей длине ендовы, и что у нас есть 4-дюймовый раскрытый элемент до самого верха. Очень важно, чтобы планка проходила параллельно ендове, чтобы вы сохраняли тот же угол, когда поднимаетесь по крыше. Мы соединили планку вдоль ендовы с планкой вдоль карниза, чтобы у нас была непрерывная планка на всем протяжении, и панели могли защелкиваться в ней. Уплотнительная лента находится под обеими скобами для обеспечения водонепроницаемости. Я собираюсь установить шип, используя застежки типа «блин», убедившись, что ленточное уплотнение продето вместе с застежкой.
Разметка и обрезка углов
Теперь, когда планка вставлена, пришло время измерить некоторые панели и отрезать углы. Подшиваем их так, чтобы можно было их вставить. Однако, в отличие от области бедер, здесь нет заглушки, здесь нечем закрывать или скрывать этот угол.
Мы хотим убедиться, что у вас есть все, что вам нужно, чтобы иметь возможность каждый раз точно делать этот разрез и чтобы он обхватывал ту линию, которую мы получили.
Когда вы бегаете с панелями вверх и вниз по долине, очень важно выбрать правильный угол, потому что у вас нет набедренной кепки, чтобы прикрыть их, когда они бегают. Мы собираемся использовать квадрат со стороной 2 фута, чтобы вычислить угол для панелей ендовы. Я сделал рынок 17 дюймов, который рассчитывается путем измерения от внутренней части женского ребра до внешней стороны мужского ребра. Поместите квадрат напротив ребра панели, которую мы установили последней, и переместите его вверх, пока 17 не пересечется со смещенной планкой. Вот как я могу рассчитать короткую сторону моей следующей панели. Делаю метку, переношу на панель и, измеряя от вершины до своей метки, узнаю короткую сторону. В этом случае у нас есть длинная сторона, потому что это полная панель, и теперь у нас есть короткая сторона, потому что мы будем измерять от вершины до этой отметки.
Затем у нас есть последнее измерение, которое представляет собой расстояние от ребра до места, где смещенная планка карниза пересекается со смещенной планкой ендовы.
Мы уже знаем, какова полная длина панели, потому что у нас установлена полноразмерная панель, размер которой составляет 40 7/8”. Размер короткой панели составляет 32 ¼ дюйма. Расстояние здесь до карниза составляет 9 1/2. Мы собираемся перенести эти измерения на заднюю часть панели, затем начертить наши линии, сделать надрезы и вогнуть в них зажимы, чтобы они могли защелкнуться в карнизе и в ендове вдоль смещенной планки.
Затем переверните панель и перенесите размеры, которые мы только что сняли с крыши, на панель. Имейте в виду, что вы работаете в обратном направлении, потому что вы работаете с обратной стороной панели, чтобы у вас была плоская поверхность для работы.
У нас длинная сторона 41 дюйм, мы встречаем 9 1/2 дюйма и подходим к нашему углу, чтобы иметь короткую сторону 31 1/2. Как в ендове, так и рядом с карнизом мы должны сделать 1-дюймовый зажим, чтобы мы могли защелкнуть смещенную планку.
Нам нужно учитывать это, когда мы делаем отметки на панели. В отличие от бедра, где вы измеряете нижнюю часть панели, я измеряю долину, когда мы поднимаемся вверх по долине сверху. Моя первая мерка — 41 дюйм, и мне нужно добавить 1 дюйм для зажима для кромки, поэтому я делаю отметку 42, что соответствует длине панели. Следующую отметку я сделаю на уровне 31 1/2 плюс 1 дюйм. Затем я измеряю ширину и добавляю дюйм для зажима, так что получается 10 ½”. Я сделаю еще одну отметку, чтобы присоединиться к ним на 10 1/2.
Теперь у меня есть метки на панели, и мне нужно соединить все эти метки с помощью линейки. Я собираюсь соединить эти две метки, чтобы у нас была линия разреза, и я знаю, что эта линия уже включает 1-дюймовый зажим, поэтому я собираюсь сделать 1-дюймовую метку с помощью линейки, чтобы я знал где я сгибаюсь. Потом я вырежу панель, вырежу эту панель.
Я только что сделал разрез по линии разреза. Эта линия является нашей линией изгиба, но поскольку у нас есть ребро, мы не можем согнуть его под ребром, поэтому я собираюсь убрать ребро по линии сгиба.
Сгибание зажима карниза
Теперь мы можем согнуть зажим карниза и зажим ендовы, и я удалил ребро. Сейчас я собираюсь сделать эти изгибы, чтобы мы могли пойти и установить панель. Мы перенесли измерения на обратную сторону панели на столе. Мы добавили 1 дюйм для кромки, чтобы мы могли закрепить смещенную планку вдоль карниза и в ендове. У нас есть наша готовая панель, так что вы можете видеть, что мы подошли к нижней части на 9 1/2 дюйма, а затем у нас есть угол для долины. Мы продолжим, и мы собираемся установить это, вставив кромку в смещенную планку.
Прикрепление панели к смещенной планке
Когда панель на месте, мы собираемся защелкнуть ее в смещенной планке и подтолкнуть ее вверх, чтобы она зацепила смещенную планку как в ендове, так и на карнизе. Закрепите его на месте, и тогда у нас будет идеальный угол, который идет вниз по долине, через карниз, и мы на одной линии с соседней панелью. Затем поместите крепежные элементы в планку для гвоздей, а затем мы будем измерять нашу следующую панель.
Теперь, когда мы установили панель, которая находится как в карнизе, так и в ендове, мы собираемся снова снять размеры для следующей полной панели ендовы, используя квадрат со стороной 2 фута, который мы отметили на отметке 17 дюймов. потому что это внутренняя сторона внешней панели SL 16. У нас есть квадрат, который был размечен, и 17 дюймов, которые мы разместили напротив внутренней стороны ребра последней панели, и мы держим его на месте, пока 17 не пересекаются со смещенной планкой. Я собираюсь сделать отметку здесь, на панели, и это позволит нам измерить короткую сторону следующей панели.
Первое измерение, которое я собираюсь сделать, это длинная сторона. Я беру его от верхней части предыдущей панели до упора и измеряю внутреннюю часть охватываемого ребра, и это измерение составляет 33 1/4. Измерение короткой стороны от линии в верхней части панели, которую я сделал на основе нашего квадрата в 2 фута, составляет 13 7/8 дюйма.
Мы снимем эти мерки, перенесем их на панель, вложим в нее нашу подгибку для планки, вернемся и установим ее.
Я переношу измерения, которые мы только что сняли с крыши, на заднюю часть панели. У нас есть длинная сторона 33 ¼ дюйма, короткая сторона 13 7/8 дюйма, и мы должны добавить 1 дюйм для наших зажимов в смещенную планку. Я измеряю сверху. Моя первая отметка будет 33 ¼ дюйма, а следующая отметка будет 13 7/8 дюйма. С помощью квадрата я перенесу эту линию через панель, совместив квадрат с заводским краем планки для гвоздей. Мне нужно соединить мою длинную сторону с моей короткой стороной, а затем учесть 1-дюймовую клипсу. Это то, что я имею в виду под внутренней частью ребра к внешней стороне ребра, и именно поэтому мы используем 17-дюймовое измерение вместо 17 ½”. Сейчас я разрежу по этой линии, затем клипсу и мы сможем установить эту панель.
Установка панели долины
Мы подготовили всю панель для долины и вырезанный в ней угол. Короткая сторона и длинная сторона. Если я переверну его, у нас будет зажим, который войдет в смещенную планку, и мы сможем продолжить и установить его.
Мы собираемся вставить его в смещенную планку, я двигаюсь вверх, мы закрепляем панель на месте, и у нас получается идеальный угол после смещенной планки. Я только что установил последнюю панель в долине. У нас есть действительно хорошая линия с 4-дюймовым раскрытием, так что снег, лед и вода могут легко стекать вниз. Последнее, что я собираюсь сделать, это использовать деревянный брусок и молоток, чтобы протолкнуть эти панели вниз, чтобы они плотно прилегали к ендове. У них очень чистый вид, и у вас меньше шансов, что вода просочится под панель. Вы можете использовать блок и обернуть полотенце, если хотите. Главное делать это постепенно и не слишком сильно за один раз, чтобы не образовались вмятины на панели.
С левой стороны у нас есть панель SL16, установленная с использованием смещенной планки и подшитого края, что обеспечивает скрытую установку крепежа. С правой стороны мы собираемся установить SL 16, используя открытые крепления. Техника измерения точно такая же, поэтому я собираюсь разрезать эти панели и установить их так, чтобы вы могли видеть разницу между открытой и скрытой застежкой.
