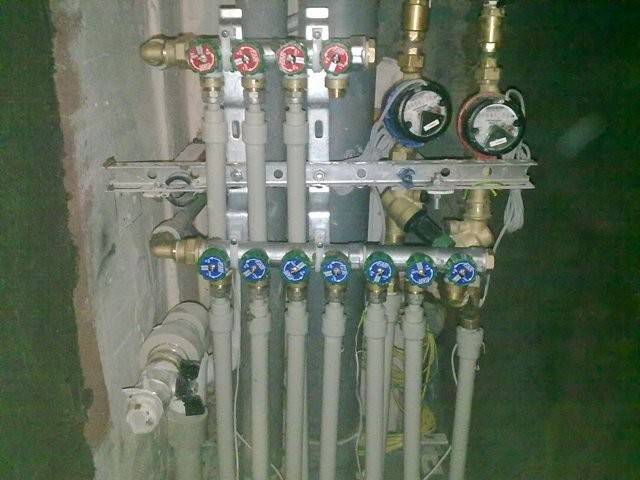

При обустройстве отопления дома, офиса или любого другого здания важным конструктивным элементом являются коллекторы. Именно через них осуществляется подключение устройств, задействованных в системе. Большое значение имеет крепление коллектора к стене. От этого элемента зависят прочность, устойчивость и корректная работа оборудования.

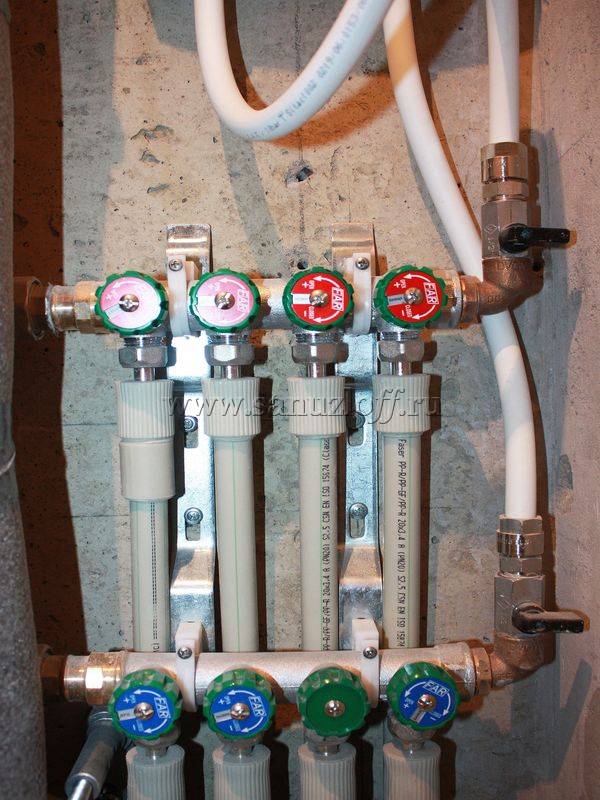

Чаще всего в качестве крепления коллектора выступают кронштейны, которые выпускаются в разных формах. Чтобы надежно закрепить оборудование, используют дюбели, шурупы или специальные хомуты. В зависимости от конфигурации последних (наличие болтов или головки) процесс осуществляют при помощи рожкового ключа или крестовидной отвертки. Иногда в качестве крепления используют клипсы или отдельные хомуты.

Как выбирать

Приобретая крепление для коллектора, большинство обращает внимание на такой момент, как цена. Прежде чем купить конкретный элемент, необходимо учесть тип оборудования, которое вы эксплуатируете или планируете установить. Коллекторы классифицируются следующим образом:

1. Распределительные. Такой тип состоит из подающей и возвратной плоскостей. Первая отвечает за поступление теплоносителя, а вторая регулирует давление в контуре.
2. Отсекающие. Отключают подачу теплоносителя.
3. Предназначенные для радиаторного отопления.
4. Снабженные дополнительными устройствами (датчики, расходомеры, насосы и т. д.).

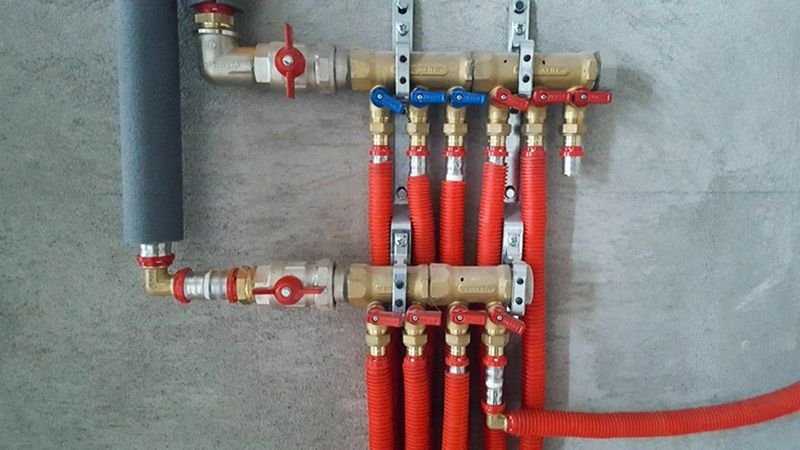

Если планируете купить крепления для коллектора, обратите внимание на материал, из которого он изготовлен. В производстве оборудования данного типа используют латунь, полипропилен, нержавеющую сталь. При установке руководствуйтесь инструкцией и приложенными схемами. Чтобы исключить ошибки, эту работу лучше доверить профессионалам.

У нас всегда есть необходимые материалы

Причины, чтобы купить крепления для коллектора, могут быть разные. В одном случае это монтаж новой системы, в другом – замена износившихся компонентов уже имеющейся в эксплуатации. Широкий выбор креплений, используемых в монтаже коллекторов, вы найдете в каталоге КТК. В числе предложений:

• торцевые заглушки;
• разных типов;
• настенные крепежи для гребенки. Она является важной частью устройства.

У нас вы можете купить крепления для специальных коллекторов, которые входят в систему теплых полов. Представляем продукцию от известных европейских торговых марок:

• Oventrop
• Valtec
• Fado
• Danfoss

Специалисты «Киевской Тепловой Компании» помогут сделать выбор креплений. При этом будут учтены размеры и прочие технические характеристики, имеющие значение в обеспечении работы оборудования, модель коллектора и ваши пожелания относительно цены. На все товары дается гарантия.

Звоните нам или оформляйте заявку на сайте. Наши менеджеры свяжутся с вами и уточнят все детали, чтобы разработать оптимальную схему сотрудничества. Клиентам из Киева привезем заказ по адресу. Если проживаете в другом городе, доставку обеспечим логистическими компаниями.

☏ Какие Крепления самые дешевые?

Недорогими товарами из данной категории является:

На сайте представлены товары Крепления по цене от 178.08 до 1,340.19 гривен.

Консультации по товарам категории Крепления?

Наши специалисты могут помочь Вам в выборе товара, достаточно позвонить (044) 223-90-02, (068) 777-23-60, (099) 777-23-60 или написать нам на электронную почту [email protected]

Товары которые покупают вместе?

Условия оплаты, возврата и гарантии товаров?

Как осуществляется доставка

Сортировать по:

Популярные выше

Водяной теплый пол своими руками

Смонтировать систему теплого пола в своем доме — не такая уж и сложная задача. В любом случае — это легче, чем смонтировать систему радиаторного отопления, например, с полипропиленовыми трубами.

В данной статье мы не будем рассматривать варианты подключения небольших объемов теплого пола, например, к обратке системы радиаторного отопления, или параллельно одному из контуров радиаторного отопления — такая «самодеятельность» может привести к пустой трате сил и материалов.

Наша компания оказывает профессиональные услуги по монтажу теплого пола под ключ. Для получения более точной информации обращайтесь к специалистам по тел. 777-52-35, 8-851-80-70-566, e-mail: [email protected]

В начале остановимся на основных моментах, которые нужно помнить при монтаже теплого пола своими руками (то есть без опыта).

Основые моменты при монтаже теплого пола

• Если система теплого пола монтируется совместно с радиаторами, то для теплого пола необходимо применять насосно-смесительную группу и распределительные коллектора.
• Длину одного контура необходимо ограничивать 80 метрами, максимум 100.
• Распределительный коллектор желательно распологать ближе к площадям отопления, чтобы уменьшить длину подводящих труб (о коллектора до отапливаемого помещеиния
• Также коллектор лучше распологать выше поверхности отопления. Для более простого отвода воздуха из системы (если площадь ТП находится на 2 этаже, то коллектор также желательно расположить на 2ом этаже)
• При заливке пола стяжкой, минимальная толщина стяжки — 4 см, и в стяжку необходимо добавлять специльные добавки, для улучшения у нее физических свойств.
• Если хотите отапливать дом ТОЛЬКО теплым полом,то на полу должна лежать кафельная плитка или другой теплопроводящий материал

Определяем необходимое количество материалов

Для первого этапа материалы для теплого пола выбирают исходя из общей площади заливки черновых полов и площади обогреваемых полов. К таким материалам относятся:

1. Тепло-шумо изоляция (на базе пеноплекса, пенопласта или фирменных изоляционных плит)
2. Сетка кладочная 2000х1000, 4х мелимитровая.
3. Проволока вязальная 0.8 — 1,2 мм
4. Пленка полиэтиленовая
5. Демпферная лента (по периметру)

Хотим также заметить, что применение теплоизоляции на базе фольги (фольгоизол и др.) — не эффективно, во-первых фольгу разъедает щелоч содержащаяся в растворе цемента, во-вторых фольга отражает инфракрасное излучение при наличии воздушного зазора, которого в стяжке не будет.

Если же толщина чернового пола должна быть минимальной, то применение того же пенополиэтилена будет не лишним и достаточно эффективным.

На следующем этапе определяется длина труб для теплого пола. Лучше сделать табличку, представленную ниже. В среднем при шаге теплого пола 20 см., на 1 кв.м. уходит около 6 погонных метров трубы.

При расчете длины трубы необходимо не забыть про длину подачи и обратки от коллектора до основной площади пола!

Чтобы подсчитать необходимое количество бухт трубы, нужно определить конкретного производителя и материал трубы, и уточнить какие бухты есть у данного поставщика (производителя) 100; 160; 200 м. Отрезать от бухты куски, Вам также ни кто не будет, поэтому оставшиеся обрезки, а они могут быть длиной и 30 м, придется забрать себе.

Для экономии, можно ставить муфты в контурах теплого пола, тогда трубу можно будет приобрести без запасов точно необходимой длины. Однако муфта в стяжке должна быть не разборной и высокого качества, пресс соединения или неразборные по технологии PEX.

Для подключения всех контруров теплого пола необходим коллектор (коллекторная группа) на 8 выходов (один подающий и один обратный), например IVR с расходомерами. При монтаже своими руками советуем использовать готовые сборки распределительных коллекторов — они имеют неплохое качество, встроенные расходомеры позволяют равномерно распределить теплоноситель по контурам (все контура будет греть одинаково), в комплекте уже есть сбросники, краны Моевского и крепление к стене.

Монтаж теплого пола своими руками

На первом этапе монтажа системы теплый пол, на заблаговременное очищенное основание укладывается теплоизоляционный слой. Толщина слоя должна быть 30 — 150мм в зависимости от теплопотерь пола и теплового режима помещения. По периметру помещения укладывается демпферная (рантовая) лента, служащая для компенсации теплового расширения бетонной стяжки. За тем расстилается полиэтиленовая пленка по всей площади всех участков системы водяной теплый пол.

Далее укладывают арматурную сетку, ячейки которой скрепляют вязальной проволокой.

На втором этапе нужно смонтировать распределительный коллектор теплого пола, и начать монтаж трубной разводки от него. Монтаж петли начинают с одного из крайних подающих выводов, в нашем случае это верхние вывода. Для подключения трубы к коллектору испльзуем евроконус на 3/4.

Схемы укладки труб теплого пола

Наиболее оптимальная схема укладки теплого пола — спиральная.

От коллектора труба ведется в 10 см. от стен, включая промежуточные — транзитные помещения. Второй контур спирали ведется в 40 см. от первого (потом в этом промежутке будет уложена еще одна труба — обратка). 20 см — наиболее оптимальный шаг укладки трубы, и по колличеству испльзуемой трубы, и по равномерности прогрева пола.

В некоторых случаях не получается или не эффективно укладывать трубу в виде спирали, поэтому можно испльзовать и комбинированные схемы укладки труб теплого пола.

Крепление трубы производится на прямых участках через один метр (примерно), в изгибах почаще. Труба сама подсказывает монтажнику где ее нужно закрепить — там где она больше всего пытается сдвинуться с запланированной траектории.

На заклюичтельно этапе, после монтажа труб (контуров) теплого пола, производят опрессовку системы теплого пола. Это можно сделать несколькими способами, но желательно сразу использовать тот теплоноситель, который будет использоваться в рабочем режиме (подготовленная вода, антифриз). Заполнение системы можно произвести с помощью, например, вибрационного насоса, шланга и одного из сливных кранов в системе отопления. Заливать стяжку необходимо также при наличии давления теплоносителя в трубах.

Включать систему теплый пол водяной можно только после полного «созревания» раствора (для составов на основе цемента этот процесс занимает не менее 28 дней). И лишь после того как раствор полностью наберет прочность, следует постепенно и плавно повышать температуру воды в системе — с постепенным выходом на рабочий режим в течение трех суток.

Монтаж насосно смесительного узла

Основное назначение насосно-смесительного узла — создание низкотемпературного контура с температурой теплоносителя до 40 гр.С. и принудительная циркуляция теплоносителя в этом контуре.

Если в вашей системе отопления применяется только теплый пол, и если котел отопления может регулировать максимальную температуру теплоносителя, то в простом случае, смесительный контур можно и не использовать. В качестве насоса будет использоваться насос котла, а выходные котельные патрубки непосредственно подключаются к коллекторам теплого пола.

Во всех остальных случаях необходимо применять смесительный узел. Для самостоятельного монтажа предлагаем следующий вариант.

На рисуке вход смесительного узла подключен к распределительному коллектору котельной, через отсечные шаровые краны. В качестве смесителя применяется «Клапан термостатический смесительный ESBE VTA322 20-43C нар 1, KVS 1,6″. Он автоматически поддерживает температуру на выходе в пределах 20 -43 гр.С., уставка температуры производится колесиком спрятанным под верхней крышкой. Максимальна площадь теплого пола с таким смесителем не должна превышать 70-100 метров. Для визуального контроля температуры, в подающем и обратном трубопроводе желательно установить термометры.

Как заменить мешок пылесборника Sly в форме конверта

В Sly мы часто получаем вопросы от звонящих о том, как правильно заменять фильтрующие мешки на их пылесборниках. Несмотря на то, что это подробный процесс, изучение того, как заменить фильтр-пакеты-конверты, сэкономит вам время и деньги, в противном случае потраченные на их замену раньше, чем это необходимо. Независимо от того, есть ли у вас Dynaclone с обратным потоком воздуха, шейкер для конвертов или Pactecon с импульсной очисткой, многие из этих советов применимы ко всем типам сумок.

Подготовка к замене мешка:

Хитрые коллекционеры в виде конвертов имеют обычную пылезащитную стенку в виде конвертов, хотя в зависимости от конкретного типа модели она может иметь более крупные секции или даже несколько ярусов. Это включает в себя штифты для защиты от пыли, чтобы удерживать мешки на месте, шпильки для крепления зажимов для защиты от пыли, а также угол или канал сзади для натяжения мешков.

Перед выполнением любого обслуживания пылесборника сначала убедитесь, что вы выполнили все процедуры безопасности, блокировки и маркировки вашей компании. После этого снимите переднюю и заднюю дверцы с пылесборника, ослабьте или срежьте старые рым-болты, снимите зажимы для пылезащитных стенок и выньте старые фильтрующие мешки. Тем не менее, не забудьте сохранить некоторые детали, такие как задние импосты и прокладки для сумок.

Контрольный список замены:

• Замена прокладки
• Установка однопроволочной тканевой ленты
• Установите мешок фильтра
• Установите второй мешок
• Системные шаги
• Натяжение мешков
• Окончательная проверка

Замена прокладки:

Важный шаг, которым люди часто пренебрегают при замене фильтрующих мешков-конвертов на пылесборниках Sly, заключается в удалении старой прокладки пылезащитной стенки и замене ее новой как сверху, так и снизу рамы. Соскоблите все остатки старой прокладки пылезащитной стенки с рамы с помощью проволочной щетки или шпателя, прежде чем устанавливать новую прокладку пылезащитной стенки на место.

Установка однопроволочной зажимной ленты:

После замены прокладок пылезащитных стенок в верхней и нижней частях ячейки следующим шагом будет установка однопроволочной тканевой ленты. Поместите его на штифты пылезащитной стенки, расположенные на конце устройства. Убедитесь, что полоска однопроволочной ткани находится на внутренней стороне рамы рядом с фильтровальными мешками.

Установка мешочного фильтра:

Прежде чем вы сможете установить мешочные фильтры в пылесборник, вам необходимо вставить задний импост в заднюю часть мешочного фильтра. Сумки Dynaclone и Pactecon имеют самостоятельно пришитый карман для заднего импоста. Однако в пылесборниках Sly Shaker такого кармана нет, поэтому вам придется вставить заднюю стойку сверху и опустить ее до самого дна фильтр-мешка.

Для демонстрации использования фильтровального мешка-конверта посмотрите наше видео на YouTube.

Теперь вы готовы установить мешок-конверт в пылесборник. Задняя стойка расположена таким образом, что штифт проходит через нижнее отверстие фильтрующего мешка. На этом этапе вам понадобится помощник сзади пылесборника.

• Сначала поместите мешок фильтра в пылесборник и прикрепите верхнее ушко к верхней стойке пылезащитной стенки.
• Сотрудник сзади устройства уже установил рым-болт, пружину, шайбу и гайку в сборе. Вытащите S-образный крюк из задней стойки и соедините его с рым-болтом.
• Когда рым-болт все еще слабо закреплен сзади, человек впереди может теперь надеть нижнее ухо на нижнюю стойку пылезащитной стенки и приступить к установке клапанов на штифты пылезащитной стенки.
• Следующим шагом будет установка первой передней стойки. Вставьте штифты импоста через отверстия в фильтровальных мешках сверху вниз. Как только все штифты пройдут через клапан, возьмите переднюю стойку и поверните ее в положение между первыми двумя шпильками.

Установка второго мешка:

Установка второго мешка идентична первому. Вставьте мешок в камеру, поместив ухо на верхние шпильки пылезащитной стенки. Как и прежде, пусть ваш помощник сзади пылесборника соединит рым-болт с задней стойкой. Теперь поместите нижнее ухо на нижнюю стойку пылезащитной стенки, сложите клапан второго мешка поверх клапана этого первого мешка и вставьте эти штифты переднего импоста через второй мешок.

Продолжайте эту процедуру сборки для всех сумок в этом разделе. Как и раньше, вставьте штифты переднего импоста в отверстия в крышке сверху вниз. После установки поверните переднюю стойку между двумя верхними и двумя нижними шпильками.

Как только вы доберетесь до края пылесборника или этой камеры, произойдет одно из двух. Вы либо доберетесь до внешней стены, либо доберетесь до конца одной секции и начала другой секции. Если это внешняя стена, вы возьмете полоску ткани из одной проволоки, поместите ее на штифты пылезащитной стенки к раме, а затем возьмите клапан последнего мешка и поместите его на штифты пылезащитной стенки.

Если вместо этого у него есть соседняя ячейка, поместите двойную полоску ткани поверх штифтов пылезащитной стенки, клапана последнего мешка, а также поверх штифтов. Затем возьмите полоску ткани с двойной проволокой и поместите ее на штифты на соседней ячейке.

Действия для конкретной системы:

• Если вы повторно упаковываете коллектор Shaker или Pactecon, вы готовы надеть зажимы для пылезащитных стенок, вставить распорки и придать окончательное натяжение фильтровальным мешкам в задняя часть коллектора.
• Если, с другой стороны, вы повторно упаковываете Dynaclone, вам придется поместить некоторые компоненты защиты брони на лицевую сторону сумок, чтобы защитить их от путешественника, когда он движется вперед и назад. Чтобы узнать больше, посетите slyinc.com и посмотрите наше видео по установке бронезащиты.

Натяжение мешков:

Для натяжения мешков затягивайте гайку на болте с проушиной до тех пор, пока сжатие или размер сжатой пружины не достигнет определенного расстояния. На Pactecon PC-100 это один и три четверти дюйма. На фильтрах Pactecon, Dynaclone и Shaker серии 200 это три с половиной дюйма.

Окончательная проверка:

Теперь, когда все ваши мешки правильно натянуты, проведите окончательную общую проверку и замените переднюю и заднюю панели доступа. Во время замены вы, возможно, заметили некоторые сломанные или изношенные компоненты, такие как проставки, рым-болты, пружины или передние и задние стойки. Все это доступно для доставки в ночное время из Sly через наш отдел послепродажного обслуживания. Однако перед заменой мы рекомендуем иметь под рукой несколько изнашиваемых компонентов.

Эксперты по сбору пыли

Теперь вы сможете с легкостью менять мешки для сбора пыли, и они прослужат дольше. Полную демонстрацию смены мешков смотрите в нашем видео на YouTube. И не забывайте, посетите нас на slyinc.com для всех ваших потребностей контроля загрязнения воздуха.

Теги:

Ремонт пылесборника,

осмотр пылесборника,

очистка рукавного фильтра

Почему я перешел на настенный пылесборник

1474
акции

• 3

Пылесборник является важной частью мастерской, но он занимает МНОГО места! Вот почему я перешел на настенный пылесборник в своем маленьком магазине!

Сбор пыли является важной частью техники безопасности при деревообработке, но ею часто пренебрегают. Сегодня я расскажу, почему я перешел на настенный пылесборник, чтобы сэкономить драгоценное место в моем маленьком магазине!

Этот пост спонсируется Rockler Woodworking и содержит партнерские ссылки для вашего удобства. Покупки, сделанные по этим ссылкам, могут принести мне небольшую комиссию без каких-либо дополнительных затрат для вас.

Несколько лет назад я установил этот чудовищный пылесборник в углу моей мастерской. Я объединил двигатель пылесборника Harbour Freight 2 HP с канистровым фильтром на 0,5 микрона. Когда я его включаю, это звучит как взлетающий реактивный двигатель!

Затем этот пылеуловитель был присоединен к циклонному сепаратору, который улавливает более крупные древесные стружки и частицы, прежде чем они попадут в фильтр. ЭТО заняло еще один большой кусок площади за моей стойкой для торцовочной пилы и заставило ее торчать в мое рабочее пространство дальше, чем мне хотелось бы!

Когда все это было подключено, казалось, что в мастерскую вторгся гигантский осьминог!

По большей части я использовал пылесборник только с пылесборником для торцовочной пилы, потому что у меня никогда не было времени проложить трубы к другим инструментам в мастерской.

Если бы я планировал сделать много пропилов на настольной пиле, я бы протянул расширяемый шланг для пыли через всю комнату и присоединил его к отверстию 2 ½ дюйма. Но в большинстве случаев я просто набрасывал пылезащитную маску и позже разобрался с кучей опилок на полу.0003

Мне начало казаться, что пылесборник не окупается. Магазинный пылесос гораздо более портативный и занимает НАМНОГО меньше места. У меня уже был один постоянно установленный в моей настольной подставке для фрезерного стола и сверлильного станка. Так зачем вообще заморачиваться с пылесборником?

Пылесборник против цехового пылесоса

Я не буду вдаваться в технические подробности, говоря о CFM, потерях статического давления и прочей математике. Если вы хотите узнать все об этом, ознакомьтесь с этой статьей.

Разница между пылесборником и магазинным пылесосом заключается в следующем:

• Магазинный пылесос отличается высокой мощностью всасывания и низким расходом воздуха (поэтому с его помощью можно высосать винт прямо с пола).
• Пылеуловитель отличается высоким расходом воздуха и низким всасыванием (именно поэтому более легкие опилки будут стекать по шлангу, но не могут собирать металл или крупные куски).

Пылесос предназначен для очистки поверхностей от опилок, а не воздуха. Пылеуловители перемещают большее количество воздуха, улавливая более мелкие частицы пыли в фильтре. Однако не все фильтры одинаковы!

Выбор фильтра пылесборника

Стандартный фильтр пылесборника обычно не самый лучший. Большинство из них имеют размер около 30 микрон, что означает, что все те мелкие частицы, которые вы всосали, выбрасываются обратно в воздух и в ваши легкие!

Но за меньшее число микронов приходится платить как с точки зрения цены, так и с точки зрения функциональности. Крошечный диаметр 1-микронного фильтра не пропускает столько воздуха, сколько 5-микронный фильтр, особенно когда он забивается пылью.

Канистровые фильтры имеют большую площадь поверхности, чем мешки, благодаря крошечным складкам внутри. Просто быстро встряхните канистру, и вся эта засоряющая пыль попадет в нижний мешок. Канистровый фильтр, который я использовал в своем пылесборнике Harbour Freight, был рассчитан на полмикрона!

Получите лучшее из обоих миров с помощью настенного пылесборника

Итак, если гигантский пылесборник не работает, а пылесоса недостаточно, какой еще есть вариант? У Rockler, моего любимого магазина деревообработки, есть решение: настенный пылесборник!

Вместо того, чтобы загромождать угол гигантской машиной, пылесборник Dust Right висит на стене на надежном Z-образном кронштейне.

Вы можете приобрести дополнительные Z-образные скобы и перемещать все это по мастерской, если у вас больше места. Мягкая ручка значительно облегчает подъем тяжелого двигателя.

Я выбрал модернизированный 5-микронный пылевой фильтр, а не стандартный 30-микронный фильтр, который поставляется вместе с машиной. Он сделан из прочной ткани (оно похоже на флисовое одеяло!) и имеет маленькое окошко, чтобы вы могли видеть, когда оно наполняется.

Компания Rockler также производит канистровые фильтры размером 1 микрон со встроенным очистителем. Просто поверните рукоятку, чтобы стряхнуть пыль со складок! Поскольку я всегда ношу пылезащитную маску RZ, когда режу или шлифую, я решил, что 5 микрон будет достаточно. Всегда есть опилки, которые может пропустить даже очень мощный пылесборник, а использование маски просто необходимо для здоровья моих легких!

Мой настенный пылесборник, установка

Настенный пылесборник позволяет мне значительно упростить настройку. Вместо лабиринта каналов, которые извиваются и поворачиваются, у меня есть одна довольно прямая труба от впускного клапана к сепаратору мусорного бака, а другая идет к Y-разъему. Мусорное ведро помещается под настенным блоком, занимая очень мало места!

Поскольку я все равно переделывал все шланги, я, наконец, установил металлическую заслонку, закрывающую открытый конец колпака для пыли от торцовочных пил. Пластмассовая заслонка закрывалась при каждом включении пылесборника!

Теперь я могу закрыть 4-дюймовое соединение и просто использовать 2 ½-дюймовую сторону для моих небольших инструментов в магазине. Моя настольная пила имеет порт 2 ½», поэтому я могу легко подключить расширяемый шланг к пылесборнику, когда мне это нужно. Пылесборник на моей подставке для настольной пилы, сделанной своими руками, позволяет быстро и легко все подключить!

Я также могу легко подключить шланг к своей шлифовальной станции с помощью шнура Dust Right, держателя шланга и комплекта шланга с малым портом! Моя мастерская стала заметно чище, так как я чаще использую пылесборник для длительных сеансов шлифования.
