Как на фундамент положить плиты перекрытия: Как правильно класть плиты перекрытия на фундамент

Укладка плит перекрытия на фундамент или цоколь дома

Завершение большого этапа строительных работ заключается в монтаже плит перекрытия на фундамент. Чаще всего укладка железобетонных плит перекрытия на цоколь применяется для кирпичных зданий или домов и пенобетонных блоков. О производстве работ на последующих этажах и типах перекрытий подробно рассказано в статье «Монтаж плит перекрытия». Далее речь пойдет только о перекрытии подвала. Чтобы правильно положить элементы на подвальную стену, необходимо учитывать особенности производства работ.

Монолитный железобетонный пояс

Если фундамент под здание изготовлен из сборных бетонных блоков, потребуется перед началом монтажа принять дополнительные меры по усилению конструкции. Укладка бетонного пояса на стену под плиты необходима чтобы:

• обеспечить равномерное распределение нагрузки от отдельных элементов перекрытия на отдельные фундаментные блоки;
• повысить прочность ленты фундамента на изгиб;
• выровнять обрез фундамента для того, чтобы правильно уложить плиты;
• увеличить жесткость здания при небольших подвижках грунта.

Укладка бетонного пояса на стену

Дело в том, что фундаментные блоки заводского изготовления не имеют армирования. Они рассчитаны на центральное сжатие.

Плиты перекрытия на фундамент под наружные стены опираются только на внутреннюю их часть, что создает эксцентриситет нагрузки (смещение относительно центра), вследствие чего появляется изгибающая сила, которую бетон без армирования выдержать не сможет.

По нормативным документам по обрезу фундаментной стены предусматривается пояс из бетона В20 толщиной 200 мм. Пояс изготавливается по монолитной технологии. С укладкой продольных арматурных стержней в два ряда.

Армирование представляет собой пространственный каркас, чаще всего состоящий из четырех продольных прутов, соединенных между собой в горизонтальной и вертикальной плоскости стержнями арматуры меньшего диаметра (хомутами).

Благодаря армированию конструкция легко справляется с изгибом. Вследствие монолитной технологии изготовления лента не имеет вертикальных швов и обеспечивает пространственную жесткость по всему периметру здания.

Лучше всего заливать сразу всю смесь, чтобы не образовалось стыков

Заливку выполняют двумя способами:

• весь периметр за один раз;
• послойно.

Послойное производство работ может понадобиться, если высота пояса больше рекомендуемой, и возникли обстоятельства, которые вынуждают прервать выполнение работ. Правильно заливать всю смесь за один раз. В этом случае не образуется стыков бетонной смеси с различными характеристиками и степенью застывания, что существенно увеличит прочность всей конструкции.

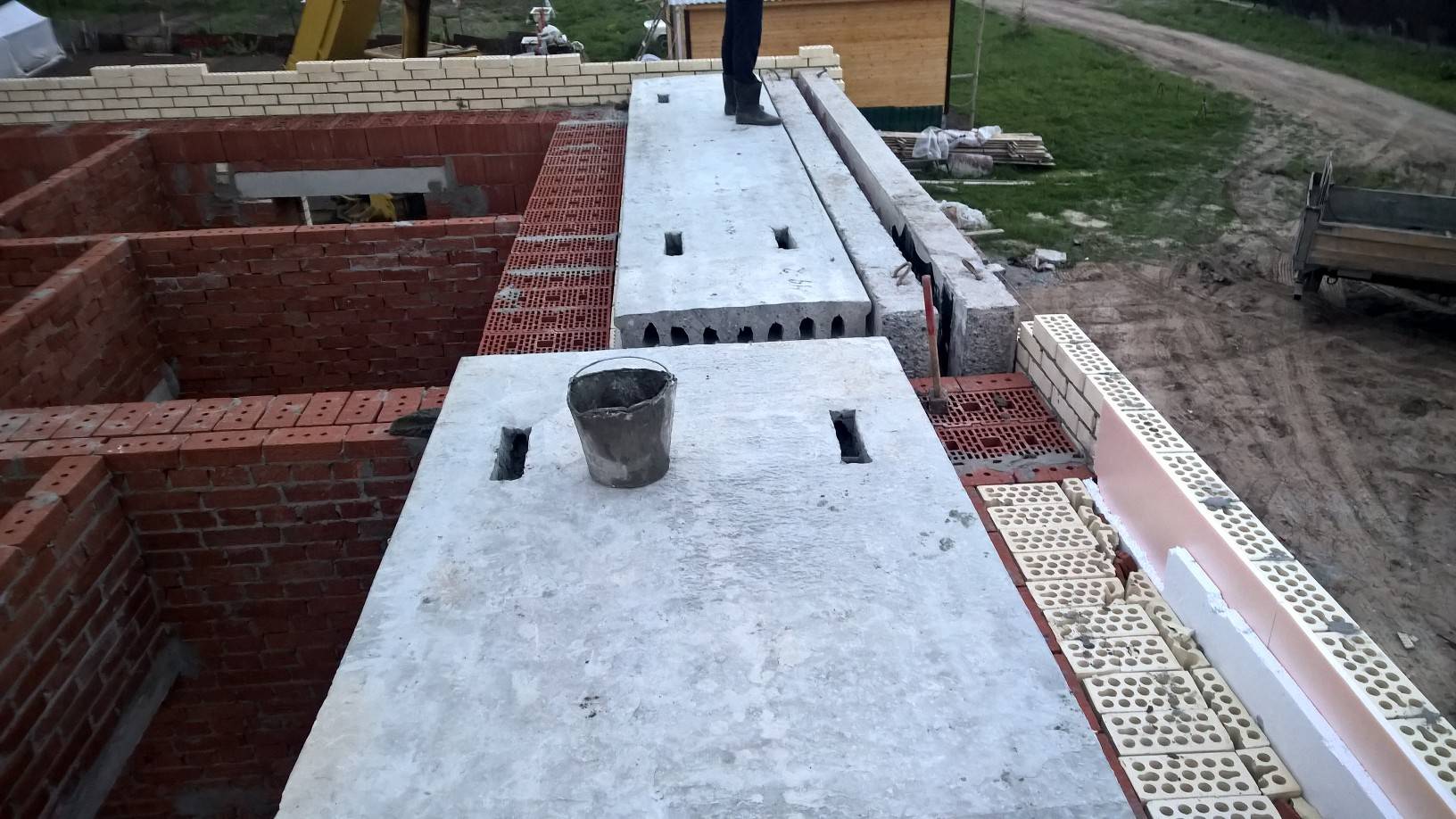

Монтаж плит

Установка элементов перекрытия в проектное положение начинается с определения величины опирания конструкции на фундамент. Класть плиты по нормативным документам необходимо с соблюдением следующих требований:

Монтаж перекрытий на фундамент

• опирание на кирпичный цоколь плит длиной до 4м — 70 мм;
• опирание на кирпичный цоколь плит длиной от 4 м -90 мм;
• опирание на бетон — 60 мм.

Представленные выше значения — это минимальные требования. Лучше всего предусмотреть запас. При возведении зданий специалисты чаще всего предусматривают опирание плит на 120 мм. Эта величина позволяет не беспокоится о том, что рабочие могут уложить изделие с небольшим смещением.

Укладывать на фундамент перекрытия следует с опорами по двум сторонам, без промежуточных. Появление точек опирания в середине приводит к образованию трещин и в итоге к разлому плиты в месте опоры.

К торцу изделия прикладывают теплоизоляционный материал, который необходим для предотвращения мостиков холода. Мостики холода опасны тем, что приводят к появлению следующих неприятных последствий:

• выпадение конденсата в месте опирания;
• появление плесени и грибка;
• снижение эффективности теплозащиты здания, появления участка, через который происходит утечка тепла;
• нарушение температурно-влажностного режима.

В качестве теплоизоляционного материала применяют:

• куски из минераловатных плит, обернутые в полиэтилен;
• пенопласт, обернутый в полиэтилен;
• экструдированный пенополистирол (пеноплекс).

Оборачивать пенопласт и минвату в полиэтилен нужно для предотвращения проникновения к утеплителю влаги. Вода по разному влияет на эти материалы, но итог один — снижение теплотехнических характеристик. В случае с минеральной ватой, которая обладает высокой гигроскопичностью, характеристики снижаются из-за наличия влаги.

Разрушение стен подвала при монтаже изделий

Пенопласт не способен так хорош впитывать в себя жидкость, но даже небольшое ее количество между гранулами материала при низких температурах приводит к рассыпанию плиты на мелкие шарики.

Важно! Грузоподъемную технику на участке нужно размещать так, чтобы она не повреждала конструкции здания.

После подготовительных работ и определения величины опирания начинается укладка плит на фундамент. Монтаж перекрытия выполняется в следующем порядке:

Схема анкеровки плит между собой и со стенами

1. Пустоты плиты в местах опирания заделывают с помощью легкого бетона или минераловатного утеплителя. Выполняется это для повышения прочности конструкции в местах защемления стеной.
2. На фундамент наносится слой раствора марки от М100 и более толщиной 20 мм.
3. Плиту нельзя переворачивать. Изделие отличается в верхней и нижней части. Растягиваемая нижняя поверхность имеет более сильное армирование, чем сжимаемая верхняя. При неправильной установке элемент может сломаться пополам. Визуально отличить верхнюю и нижнюю поверхность можно по гладкости основания. Перекрытия в верхней части имеют неровный и шершавый вид. нижняя поверхность в будущем будет служить потолком, поэтому она изготавливается гладкой. Такое различие вызвано тем, что процесс изготовления происходит в формах. Застывание поверхности на дне формы дает гладкую строну. Верхняя часть, контактирующая с воздухом, получается шероховатой.
4. Для проведения работ понадобится три-четыре человека. Один из рабочих производит закрепление плиты к крюку крана. Для монтажа перекрытия применяется специальный четырехветвевой строп, который закрепляют к предусмотренным в плите монтажным петлям. Двое рабочих укладывают плиту в проектное положение и открепляют от стропа. Еще один человек может понадобиться для подачи команд крановщику, если зрительный контакт его с рабочими невозможен.
5. Монтировать плиты нужно плотно друг к другу. Если размеры помещения не позволяют полностью перекрыть его по ширине стандартными изделиями, предусматривают монолитную заделку небольшого участка, который не позволяет вписать железобетонный элемент по ширине.
6. Заканчивается монтаж на фундамент анкеровкой плит между собой и со стенами. Это позволит создать жесткий диск перекрытий и обеспечит повышение устойчивости здания. Анкеры по длине стены располагаются через каждые 2-3 метра.

Установка железобетонных элементов на фундамент с соблюдением технологии позволит обеспечить долгий срок службы здания и безопасность жильцов.

Укладка плит перекрытия на фундамент: этапы проведения работ

Содержание

1. Технология укладки плит
2. Этапы проведения работ
3. Подготовка
4. Монтаж
5. Крепление к основанию
6. Соединение плит между собой
7. Армирование
8. Герметизация
9. Теплоизоляция
10. Заключение

Завершающим этапом работ, связанных с возведением фундаментного основания, считается укладка плит перекрытия на фундамент. Мероприятия выполняются поэтапно, с использованием спецтехники. Правильно выполненный монтаж гарантирует прочность и надежность опорного основания для строящегося объекта. Этим способом строительные работы выполняются быстрее, чем заливка раствора в опалубку.

Технология укладки плит

Не всякому малоопытному специалисту известно, как правильно укладывать плиты перекрытия. Изначально операция кажется простой, но определенные нюансы все же имеются.

Монтаж плит на фундамент подразумевает серьезный этап строительства.

Следует знать, что разграничить цоколь и жилые помещения возможно разными способами проведения устройства перекрытия:

• заливается цельная плита по арматурному каркасу. Необходимо установить опалубку, разместить внутри решетку из арматурных прутьев и залить все раствором. Перекрытие получается прочным, но обходится дорого с финансовой точки зрения;
• перекрытие устраивается из плит, изготовленных в заводских условиях. Элементы выставляются подъемным краном. Во время монтажных работ необходимо контролировать горизонтальное расположение плит и заделывать шовные участки.

Сборные конструкции отличаются хорошей прочностью и применяются чаще, чем монолит. Стремясь разумно сэкономить и ускорить процесс выполнения работ, по фундаменту устраивают перекрытия из пустотных, шатровых либо цельных плит.

Здесь следует отметить характерные различия:

• панели полые быстро различаются по внутренним полостям, располагаемым продольно, и имеющим круглые либо овальные формы. Вес таких плит меньше, они не создают сильное нагрузочное воздействие на фундаментное основание. За счет имеющихся внутренних полостей, плиты прекрасно защищают помещение от посторонних шумов, отличаются неплохим теплоизоляционным показателем;
• шатровую плиту узнают по П-образному сечению и усиливающим ребрам, расположенным параллельно. Именно они придают конструкции дополнительную жесткость, увеличивают показатель прочности, дают возможность панелям переносить значительные нагрузки. Отличительной особенностью таких плит считается устойчивость к деформационным воздействиям;
• сплошная плита полостей внутри не имеет, и это легко установить, взглянув на ее торцовый участок. Цельная плита имеет большой вес, укладка ее выполняется на усиленное основание. Конструкция плиты имеет проволочный усиливающий каркас, за счет чего изделие отличается неплохой прочностью. А вот теплопроводность такого перекрытия увеличивается.

Решив устроить перекрытие, следует разобраться, как правильно уложить плиты на фундаментную поверхность. От соблюдения условий монтажа зависит жесткость и надежность здания.

Необходимо в полном объеме изучить технологические особенности монтажных приемов, и в первую очередь – на ряд нюансов:

• высотные перепады не допускаются. Если отклонение превышает пять сантиметров, поверхность выравнивается растворной смесью;
• опорная поверхность должна иметь соответствующую величину, зависящую от материалов, из которых возведены стены. Для кирпича этот параметр составляет 12.5 см, для железобетона – 6 см.
• перекрытие из сборных плит должно иметь надежное крепление. Панели фиксируются анкерами либо соединяются с использованием строповочных проушин;
• необходим раствор соответствующей консистенции. Используется смесь из песка и цемента, просеянная от камней, которые способны при установке плит создавать перекосы;
• rогда проектируется фундамент под укладку плит перекрытия, учитывается их стандартная длина.

Нормативными документами определены правила укладки плит с применением различных способов:

• панели торцовыми участками опираются на две фундаментные плоскости, расположенные параллельно;
• изделия укладываются на контур формы «П», образованный торцами фундамента.

Этапы проведения работ

Рассмотрим, как правильно положить на фундаментную основу плиты перекрытия.

Подготовка

Опорная поверхность фундамента предварительно очищается от застывшего раствора, грязи и наплывов бетонной смеси. При укладке первой плиты строителям потребуется использовать стремянки, лестницы либо леса, установленные в подвале. При укладке плит по мелко заглубленной фундаментной ленте в подобных приспособлениях нужды нет.

До того, как начать класть плиты, проверяют качество гидроизоляционного слоя верхних граней фундаментной основы. Слои из пленочных или рулонных материалов должны быть непрерывными, представляя собой продолжение вертикальной изоляции стен.

Одновременно готовится раствор в количестве двух – шести ведер на каждую плиту с учетом ее ширины. Можно заказать растворную смесь соответствующей прочности на заводе. Растворную постель выкладывают под одну или несколько плит, учитывая следующие факторы:

• температурный режим. На сильном морозе смесь замерзает, при жарких температурах сохнет, быстро теряя свои свойства;
• соответствующий опыт строителей – специалисты устраивают постель из раствора сразу под несколько плит.

Рабочей поверхностью плиты считается ее низ, так что снизу должен находиться один рабочий с уровнем, чтобы контролировать правильное опирание плиты перекрытия на фундамент по горизонтали.

Монтаж

Процесс укладки плит начинается с угла. Ближе остальных расположенного по отношению к крану, или от стены, имеющей вентиляционный канал. Подача плит ведется с машины, которая их привезла, строповку выполняют два человека.

В технологических картах предусмотрено, как укладывать на фундаментную основу плиты и не тратить на это лишнее время:

• строповку выполняют за специальные петли, используя крюки или специальные приспособления для захвата грузов;
• когда изделие подается на место укладки, рабочие должны находиться на безопасном удалении, разворачивая плиту в проектное положение на весу, пользуясь баграми;
• в растворную постель утапливают арматуру по центру опорной поверхности, выдерживая три сантиметра от края для железобетонной основы, и шесть – для кирпичной кладки. Плиту выравнивают, плавно укладывают, оставляя стропы в натянутом положении.

В случае необходимости железобетонную плиту корректируют по оси стены. После этого стропы ослабляются, снизу проверяется горизонталь плиты обоих направлениях.

Для выравнивания раствором выполняется подъем плиты з все крепежные петли, чтобы не смесить ее и не выдавить растворную смесь при частичном поднятии.

Крепление к основанию

Выполняется это стальными связями, установленными между плитами. Для повышения прочности всей конструкции крепят связи к строповочным проушинам.

Можно применить крепления анкерами, которые фиксируют плиты к фундаментной поверхности. Показатель устойчивости сборного перекрытия при этом повышается.

Надежность сборки перекрытия полностью зависит от правильности крепления каждого элемента.

Соединение плит между собой

Схемы анкеровки плит могут быть разными:

• когда крайние плиты перекрытия ложатся на фундамент, выполняется обвязка по диагонали, для чего используется проволока толщиной в три – пять миллиметров;

• панели могут соединяться П-образной перемычкой, изготовленной из гладкого арматурного прута, сечение которого составляет один сантиметр;
• для устройства продольной связи на несущую стену укладывают стальные гладкие прутья сантиметровой толщины.

Горизонтальное перекрытие из сборных плит получает дополнительную жесткость, соединяется со стенами.

Армирование

Для конструкции перекрытия, выложенной из отдельных плит, армирование применяется с целью придания дополнительной жесткости, устойчивости и защиты от появления трещин.

Выполняют его разными способами:

• по всему периметру бетонного основания устраивается пояс с арматурным каркасом;
• по площади всего перекрытия закладывают арматурную сетку и заливают стяжку.

Армирование проводится после выполнения необходимых расчетов, определяющих схему усиления. Усиленное арматурными прутами перекрытие обладает надежностью и длительным эксплуатационным периодом.

Герметизация

Чтобы минимизировать тепловые потери, щелевые участки между плитами перекрытия следует заделать. Вариант герметизации определяется по величине швов:

• незначительные зазорные участки, образованные боковыми плоскостями панелей, заливаются растворной смесью или бетонируются;
• большие пространства закладываются блочными или кирпичными камнями, цементируются.

Для значительных пустот технологией предусмотрена установка опалубочной системы. Эти работы проводятся сразу после укладки плит.

Теплоизоляция

По торцам плит крепится теплоизоляционный материал, предотвращающий образование мостиков холода. Опасность их в том, что в местах опираний скапливается конденсат, появляется плесень, понижается тепловая защита объекта, нарушается температурный режим и уровень влажности.

Теплоизоляцию можно выполнять минеральной ватой или пенопластом, завернутыми в полиэтилен, пенополистиролом экструдированным.

Использовать полиэтилен необходимо, чтобы в утеплительный материал не попадала вода, способная снизить теплотехнические возможности.

Заключение

Укладка на поверхность фундаментного основания плит – дело ответственное, требующее от специалистов соответствующего опыта. Такие работы рекомендуется доверять профессионалам, владеющим необходимыми технологиями в совершенстве.

Сборка бесбетонной плиты — Чистое жилищное строительство

Поскольку стоимость бетона и земляных работ на Тихоокеанском северо-западе, где моя компания занимается проектированием и строительством, неуклонно растет, местные строители все чаще обращаются к фундаментам из плит на грунте . Эти конструкции требуют меньше бетона и рабочей силы, чем полные подвалы, и имеют ряд преимуществ по сравнению с подвальными помещениями : лучшие тепловые характеристики, гораздо меньший риск проникновения воды и животных, а также более низкие затраты на техническое обслуживание в целом. Плитный фундамент также упрощает реализацию универсального дизайна. В нашем постоянном стремлении улучшить методы жилищного строительства мы внедрили ряд новых подходов к фундаментным плитам, развивая опыт команды с каждым новым, который мы проектируем и строим. Одним из таких подходов является бесбетонная плита.

Хотя мы не изобретали эту концепцию, мы пытались усовершенствовать наш подход с каждой новой укладываемой плитой без бетона, повышая как эффективность, так и результативность. Теперь нам так удобно работать с фанерными плитами, что мы взяли на себя обязательство использовать их во всех наших будущих плитных фундаментах. Недавно мы спроектировали и построили два почти одинаковых дома площадью 800 кв. футов. вспомогательные жилые единицы (ADU) , каждая площадью 665 кв. футов. плитный сорт. Оба стремятся к сертификации с нулевым энергопотреблением, а владельцы пытаются уменьшить воздействие зданий на окружающую среду. Эти проекты оказались идеальными для безбетонной плиты.

Правильное начало

Строительные нормы и правила в нашей климатической зоне (4C) требуют терморазрыва минимум R-15 на краю бетонной плиты, где происходит до 60% теплопотерь. Однако по сравнению с бетоном фанерная плита на грунте имеет очень небольшие тепловые потери по краям, потому что ее толщина составляет всего 1-1/2 дюйма, и она сделана из дерева. Можно разумно утверждать, что стандартный уровень изоляции края плиты не так необходим при использовании фанерной плиты. Однако приводить этот аргумент вашему местному строительному инспектору может не стоить головной боли; в кодексе нет указаний ни на что, кроме бетонных плит.

Мы используем стенку ствола, изготовленную из изолированных бетонных форм (ICF) . Изготовленные из армированного пенокартона, который остается на месте после заливки, ICF (наши изготавливаются BuildBlock Building Systems ) обеспечивают двухстороннее термическое разделение, которое создает очень высокоэффективный сорт плиты и превосходит требования норм. Типичный терморазрыв края плиты R-15 соответствует примерно 3 дюймам пеноматериала GPS или XPS. Вот два дополнительных варианта, если вы не хотите использовать МКФ для перекрытия без бетона.

РАМКА ФУНДАМЕНТОВ И УСТАНОВКА ФОРМ СТЕНЛОВОЙ СТЕНКИ: Фундаменты обрамлены 2×12, а стороны усилены, чтобы они не выпирали под нагрузкой. Опалубки ICF снабжены арматурой и остаются на месте после заливки. Большая часть пиломатериалов повторно используется для каркаса.

Следует учитывать, что пена, расположенная в месте соединения плиты и стены ствола, может затруднить крепление паркета или коврового покрытия по краям. С ICF, которые мы заказали для этого проекта, каждый слой пены имеет толщину всего 2-1/2 дюйма, что делает проблемную область немного тоньше для начала. Чтобы устранить проблему почти полностью, мы скосили внутреннюю сторону ICF под углом 45°, что позволило нам разместить фанерную плиту очень близко к стене, при этом соблюдая нормы.

Нам также нравятся ICF, потому что нам не нужно владеть и хранить бетонные формы и связанные с ними материалы, а также полагаться на внешние фундаментные переводники. Вместо этого мы можем формировать и заливать фундамент по нашему собственному графику, используя нашу собственную бригаду, которая хорошо разбирается в этих системах. Кроме того, ICF небольшие, легкие и портативные, что делает их особенно полезными для небольших структур с ограниченным доступом, таких как вспомогательные жилые единицы (ADU), которые мы строим в густонаселенных исторических районах Портленда.

СЛОЙ 1: СТАБИЛЬНАЯ ПОЧВА – ВАЖНЫЙ ПЕРВЫЙ ШАГ: Первый слой представляет собой природный, ненарушенный грунт или инженерную насыпь, на которую опирается плита, ее фундамент и, в конечном счете, здание. Поскольку мы спроектировали представленное здесь здание так, чтобы оно не имело внутренних точечных нагрузок, вся опора приходится на опорную стену по периметру и фундаменты, а плита не выполняет конструктивных функций. Когда у нас есть здание с точечными нагрузками или несущими стенами внутри, мы добавляем внутренние опоры, как в случае с бетонной плитой.

СЛОЙ 2: ЩЕБЕНЬ ИСПОЛЬЗУЕТ КАПИЛЛЯРНЫЙ РАЗРЫВ Второй слой состоит минимум из 4 дюймов уплотненного грунта, 3/4 дюйма. щебень без фракций. Его основная функция заключается в том, чтобы действовать как капиллярный разрыв, предотвращая попадание влаги через плиту в здание. Этот второй слой также функционирует как «расширитель поля давления» для системы вентиляции от почвенного газа с перфорированными трубами, которые либо пассивно, либо активно препятствуют проникновению радона в дом, в зависимости от местных требований.

Рисунок: Peter Wojcieszek

СЛОЙ 3: Гравий поддерживает уровень под плитой без бетона. до 3-в. слой гравия толщиной 1⁄4 дюйма поверх капиллярного щебня. Этот слой намного легче выровнять и выровнять, так что мы можем затем установить наши слои пены и изоляции в полном контакте без каких-либо пустот или усадки, которые могут создать упругие или неровные полы. Мы устанавливаем лазерную линию на стене для справки и используем грабли, чтобы получить гравий близко к уровню; проверяем рулеткой. После этого мы используем 2×4 в качестве стяжки, перемещая ее вперед и назад, чтобы сделать уклон идеально ровным, на 6-1/4 дюйма ниже стенки штока.

СОРТА ГРАВИЯ: Верхний слой гравия размером 1/4 дюйма минус легче сгребать и выравнивать стяжкой, чем слой 3/4 дюйма. щебень внизу. Обратите внимание на соединительную полосу пароизоляции, которая пока прибита к стене.

Поскольку класс каждого ADU был достаточно высоким по сравнению с сантехническими подключениями в главном доме, мы смогли провести водопроводные и канализационные соединения ниже фундамента. После обрамления мы пригласили нашего сантехника, чтобы зарыть траншею в гравий и установить радоновые, подающие и дренажные линии от их точек соединения под фундаментом до их внутренних ответвлений. Пока он копал, мы были уверены, что сохраним 3/4 дюйма. камень в отдельных кучах из 1/4 дюйма. гравий. Мы также позаботились о том, чтобы сантехник установил горизонтальные участки ниже уровня гравия, чтобы нам не пришлось вырезать пену вокруг труб.

СЛОЙ 4: Жесткая пена избавляет от холода в ногах

Мы укладываем жесткую изоляцию горизонтально под всю плиту, как мы это делали до того, как перешли с бетона на фанеру. Это не очень дорого по сравнению с обычными подходами, а выгоды для домовладельца значительны. Первое — это комфорт. Люди не хотят чувствовать холод под ногами, и они склонны жаловаться, если они это делают, чего хочет избежать каждый строитель. Полный слой изоляции под плитой значительно смягчает эту проблему. Не менее важно и то, что существует большое преимущество в энергоэффективности. Для плавающей фанерной плиты этот непрерывный изоляционный слой имеет важное значение, обеспечивая плоскую, устойчивую поверхность для плавучего плота из фанеры T&G. Мы используем два слоя пенопласта из графитового полистирола (GPS) толщиной 2 дюйма, ориентированные перпендикулярно друг другу со смещенными швами, чтобы обеспечить минимальные воздушные зазоры.

УЛОЖИТЬ ДВА СЛОЯ GPS: Мы измеряем расстояние от лазерной линии, когда выравниваем гравий, и укладываем два перекрывающихся слоя 2-дюймового гравия. Утеплитель из пеноматериала GPS, уложенный каждый перпендикулярно другому и с чередованием швов.

СЛОЙ 5: Полиэтилен толщиной 10 мил блокирует миграцию влаги через бесбетонную плиту

Пятый слой — над изоляцией и непосредственно под самой плитой — представляет собой лист полиэтилена, который действует как пароизоляция класса 1. Пароизоляция изолирует плиту без бетона от земли, а также воды и пара, которые она содержит. Независимо от климата относительная влажность почвы всегда приближается к 100%. Если бы этот слой был исключен, бетон или фанера втягивали бы влагу в здание, вызывая гниение, плесень и проблемы с влажностью.

Используемый нами лист полиэтилена толщиной 10 мил — W.R. Meadows SealTight Perminator — является серьезной причиной, по которой мы считаем, что плита без бетона является долговечной и долговечной. Крайне важно использовать совместимые ленты для герметизации швов и обеспечения полной адгезии. Любые проходы, такие как водопроводные или радоновые вентиляционные отверстия, должны быть полностью проклеены лентой от трубы до полиэтилена без зазоров, складок или других небрежных работ.

В нашем подходе к соединению фундамента со стеной этот слой также выполняет роль воздушного барьера . Хотя есть и другие отличные способы детализировать воздушный барьер от обшивки до стены ствола, мы прокладываем наш под осадком. Это не только эффективно, но и эффективно для нашей команды. Соединение так же просто, как намотать полиэтиленовую полосу шириной 20 дюймов на стенки ствола перед установкой грязевого порога. Сверху мы добавляем полосу уплотнения подоконника, чтобы помочь устранить некоторые несоответствия в стенке штока и действовать как вторичный капиллярный разрыв.

Широкая полоса пароизоляции временно прикрепляется к внутренним стенам, чтобы она не мешала. После того, как изоляционный слой установлен, мы просто раскатываем пароизоляционный слой на месте, а затем приклеиваем лентой клапан по периметру, чтобы обеспечить непрерывную паро- и воздушную изоляцию. Снаружи нахлест поднимается поверх обшивки и закрепляется на месте. Чтобы создать непрерывный воздушный барьер и избежать потенциального повреждения водой, важно перекрыть и герметизировать пароизоляцию самоклеящейся или наносимой жидкостью мембраной, а не механически наносимой WRB. Наша самоклеящаяся водостойкая барьерная мембрана накладывается на него внахлест и герметизируется, создавая непрерывный воздушный барьер.

ПРОКЛАДКА ШВОВ И ПРОХОДОВ: Зазоры вокруг сантехнических отверстий заполняются пенопластом в баллончиках и тщательно заклеиваются. Также приклеиваем к соединительной полосе полиэтилена, которая была установлена ​​ранее под накладкой порога.

СЛОЙ 6: Два слоя фанеры — это последний этап отделки безбетонной плиты перед возведением внутренних стен.

Шестой и последний слой, лежащий на пароизоляции, представляет собой материал, из которого создается бесбетонная плита. Это прочный поверхностный слой, который заменяет традиционную арматуру и бетон. Фанера стандартная 3⁄4 дюйма. Материал чернового пола T&G CDX. Обработанная под давлением фанера не только не нужна, но и добавила бы химикаты и летучие органические соединения во внутреннюю среду. Укладываем два слоя, при этом второй кладем перпендикулярно первому, а стыки смещаем.

У нас была возможность протестировать производительность как T&G, так и обычной фанеры в двух одинаковых зданиях. Мы обнаружили, что пол T&G был более прочным, но его установка требовала больше усилий. В дальнейшем мы будем использовать T&G, но вы можете использовать тот подход, который лучше всего подходит для вашей ситуации.

Для первого слоя оставляем 1/2 дюйма. зазор между внешними краями и стенкой ствола, чтобы фанера T&G могла расширяться и сжиматься. Чтобы сохранить этот зазор при соединении краев, мы устанавливаем временные распорки между первым рядом и каркасом. Верхний слой может немного нависать над нижним, потому что края МКФ были обрезаны ранее. Два слоя могут плавать на слоях ниже и соединяются вместе с помощью строительного клея и 1-1/4 дюйма. шурупы такого размера, чтобы они не проникали в пароизоляционный слой под ним.

ЗАЩИТИТЬ ПАРОИЗОЛЯЦИЮ: Мы делаем упоры из обрезков 2×4, чтобы предотвратить смещение фанеры и потенциальное повреждение или защемление пароизоляции или смещение слоев изоляции ниже, когда мы сталкиваем последовательные листы фанеры T&G вместе. КЛЕЙ И ВИНТ: Сохраняйте 1/2 дюйма. пространство по периметру блоками перед креплением фанеры клеем и шурупами. После укладки второго слоя фанеры плита готова к обрамлению внутренней стены и укладке пола.

From Fine Homebuilding #305

Чтобы просмотреть всю статью, нажмите  90 157 Просмотреть PDF кнопку ниже.

Фотографии Асы Кристианы.

ССЫЛКИ ПО ТЕМЕ

• Минимизация бетона в доме из плиты на грунте
• Варианты изоляции фундамента для бесбетонной плиты
• Для отличных плиточных полов планировка решает все
• Интервью о прекрасном домостроении: Крис Мэгвуд

Лучшее напольное покрытие для бетонной плиты

В опросе домашних проектов Angi за 2022 год 30 процентов респондентов планировали обновить свои напольные покрытия. Вероятно, это связано с тем, что установка новых полов — относительно простой проект, способный изменить внешний вид всего дома.

Если ваш дом был построен на фундаменте из бетонных плит и вы хотите заменить напольное покрытие на первом этаже, вам может быть интересно, какие типы напольных покрытий лучше всего подходят для вашего дома. Прежде чем покупать напольную плитку, полезно узнать больше о типах напольных покрытий, идеально подходящих для поверхностей из бетонных плит.

1)
Перво-наперво: установка подложки

2)
Лучший пол для плитного фундамента

3)
Запланируйте бесплатную инспекцию плитного фундамента

3.1)
Похожие сообщения

Перво-наперво: установка подложки

Типичная система напольного покрытия состоит из следующих слоев (перечислены снизу вверх):

• Балки
• Черный пол
• Подложка
• Напольное покрытие

Если вы планируете укладывать напольное покрытие на первом этаже, черновым полом будет поверхность бетонной плиты под вашим домом.

Бетон является отличным материалом для фундаментов благодаря своей прочности и упругости. Однако он пористый и позволяет воде проходить через него даже спустя годы после отверждения. При поиске лучшего напольного покрытия для плитного фундамента необходимо учитывать проницаемость бетона.

Влага из бетона будет безвредно испаряться, если для этого достаточно места и вентиляции. Однако, если укладывать напольное покрытие прямо на бетон, влаге некуда деваться. Со временем это может привести к появлению плесени и грибка.

Кроме того, влага может повредить напольные покрытия из органических материалов, таких как твердая древесина и пробка. Это также может привести к тому, что любой тип напольного покрытия будет пузыриться, деформироваться или даже полностью отделяться от бетонной поверхности.

Независимо от того, какой тип напольного покрытия вы выберете, перед укладкой самого напольного покрытия лучше сначала установить подложку. Подложка — это слой материала, который помогает защитить ваш пол, предотвращая просачивание влаги через бетонную плиту и повреждение пола. Он также создает гладкую поверхность, облегчая укладку напольных покрытий.

Лучшее напольное покрытие для плитного фундамента

После того, как вы решили проблемы с влажностью черного пола, вы можете укладывать напольное покрытие.

Некоторые важные факторы, которые следует учитывать, включают:

• Влагостойкость
• Прочность и долговечность
• Требования к техническому обслуживанию
• Стиль
• Стоимость

Ниже приведены некоторые популярные варианты напольных покрытий для домов, построенных на фундаменте из бетонных плит:

Инженерная древесина

Этот тип напольного покрытия состоит из тонкого листа шпона натурального дерева с подложкой или сердцевиной из слоев фанеры или склеенных древесных волокон. Напольные покрытия из инженерной древесины выглядят так же, как паркетные полы, но гораздо более доступны по цене. Более того, в отличие от настоящей твердой древесины, инженерная древесина вряд ли деформируется из-за влаги.

Виниловые плитки и доски класса люкс

Виниловые плитки класса люкс (LVT) и виниловые доски класса люкс (LVP) изготавливаются из винила, как и стандартные виниловые полы. Однако они толще, долговечнее, устойчивы к царапинам и водонепроницаемы.

LVT обычно имитирует внешний вид и текстуру натурального камня или керамической плитки, в то время как LVP имитирует внешний вид твердой древесины. Вы найдете LVT и LVP в широком диапазоне цветов, текстур и толщин.

Хотя стоимость единицы продукции LVT и LVP выше, чем у стандартного винила, вы можете сократить расходы на установку, если сделаете это самостоятельно. Многие домовладельцы так и поступают, поскольку укладка LVT и LVP — это простой проект для большинства мастеров-сделай сам.

Плитка для пола

Плитка

предназначена не только для бассейнов и ванных комнат. Они также являются идеальным напольным покрытием для бетонных полов.

Существует много видов плитки, например, цементная, стеклянная, металлическая и каменная. Тем не менее, лучший пол для плитного фундамента, пожалуй, керамический или фарфоровый .

Керамическая и керамогранитная плитка очень прочная, водонепроницаемая, устойчивая к пятнам и не требует особого ухода. Существует бесчисленное множество вариантов дизайна, поэтому вы легко сможете найти напольное покрытие, которое будет хорошо сочетаться с дизайном интерьера вашего дома.

Запишитесь на бесплатную инспекцию плитного фундамента

Перед реконструкцией дома и укладкой нового пола важно сначала оценить фундамент. В противном случае вы можете пропустить проблемы с фундаментом, которые могут повлиять на вашу установку, такие как неровные поверхности, чрезмерная влажность и трещины.

HD Foundations — надежный поставщик решений для ремонта плитных фундаментов на всей территории метроплекса Даллас-Форт-Уэрт. Мы стремимся к получению качественных результатов на всю жизнь, поэтому на все наши работы по ремонту фундамента распространяется бесплатная пожизненная гарантия.
