как накачать расширительный бак в котле

Вспомогательным устройством, без которого невозможна нормальная производительность отопительной системы является расширительный бак. Этот прибор предназначается для компенсации перепадов давления в сети во время нагревания и охлаждения теплоносителя. Залитая в систему вода или антифриз имеют свойство менять свою плотность, а также объем в зависимости от температурного уровня. И если в котле не будет установлен расширительный бак для отопления, то жидкость не сможет расширятся. Как следствие, давление поднимется до критического значения. Это может привести к сбросу теплоносителя через специальный аварийный клапан и к необходимости дополнить систему водой. Поэтому, для того, чтобы электрический, газовый или твердотопливный котел длительного горения работал надлежащим образом, необходимо приобрести расширительный бак и регулярно накачивать его. Как это сделать вы узнаете в данной статье.

Расширительный бак для котла. Накачиваем правильное давление

Часто люди не знают какое давление воздуха нужно накачать в расширительном баке. На самом деле не существует универсального ответа. Ведь все зависит от конкретных условий. Однако, можно отталкиваться от следующей схемы:

Когда система отопления остывшая и в ней нормальное давление, воды должно быть небольшое количество. Можно взять за критерий приблизительно одну пятую объема расширительного бака для отопления и накачать воздух под давлением примерно на 0,2 атм. меньше, чем текущее давление в системе.

Накачка расширительного бака. Порядок действий

Чтобы настроить давление нужно произвести такие действия:

Определить требуемые показатели и установить их перед установкой расширительного бака для котла.
Подключить устройство к трубопроводу и не спеша залить емкость водой, наблюдая за давлением в трубах и бачке. Показатели должны сравняться.
Продолжить закачку теплоносителя с уже подключенным насосным устройством. Заполнять расширительный бак водой нужно до тех пор, пока давление не достигнет показателей, вычисленных прежде.
Включить систему при максимальной температуре. Это обеспечивает попадание необходимого количества воды.

Осуществлять вышеописанное обслуживание расширительного бака специалисты рекомендуют каждый сезон.

Вернуться назад

Давление в расширительном бачке двухконтурного котла Baxi

Одной из самых востребованных моделей в линейке Baxi является газовый котел Baxi Eco Four 24. Оборудование может быть с закрытой и открытой камерой сгорания. Мощность агрегата составляет 24 кВт. В названии указывается буква «F», если газовый котел имеет закрытую камеру сгорания и принудительное удаление дыма. В квартирах чаще всего используют турбированные котлы фирмы Baxi. Рассмотрим устройство расширительного бачка, поломки, падение давления и как наполнить воздухом расширительный бачок Baxi.

Содержание:

Теплоноситель в отопительной системе

Устройство расширительного бачка Baxi

Какое нормальное давление в расширительном баке двухконтурного котла фирмы Baxi

Зачем расширительный бачок в настенном котле Baxi

Как наполнить воздухом расширительный бак газового котла Baxi

Поломки расширительных баков

Падение давления в газовом котле Baxi при включении горячей воды

Теплоноситель в отопительной системе

При устройстве отопительной системы могут использоваться разные варианты. Наиболее оптимальной считается закрытая система отопления, в которой движение носителя тепла производится при помощи циркуляционного насоса. В первичном теплообменнике производится нагрев антифриза газовой горелкой, а с помощью насоса перекачивается через систему радиаторов, таким образом, передавая тепло в помещение.

Система отопления должна быть наполнена водой для нормальной циркуляции. При нагреве жидкость начинает расширяться, поэтому следует компенсировать увеличение объема. В отопительной системе в связи с этим устанавливаются расширительные бачки.

В данной схеме газовый котел является только нагревателем. В Baxi Eco Four циркуляционный насос и расширительный бачок уже встроены, поэтому такое оборудование с легкостью можно устанавливать в небольших квартирах.

Устройство расширительного бачка Baxi

В газовом котле Baxi Eco Four 24 расширительный бачок устраивается на задней стенке оборудования и представляет собой емкость круглой формы красного цвета. Встроенный расширительный бак имеет объем 6 литров и разделен на 2 части при помощи мембраны. 1 часть накачивается воздухом, а вторая — подключается к отопительной системе. При нагреве системе происходит увеличение объема жидкости и преодолевается сопротивление мембраны, затем заполняется свободный объем бака. После остывания мембрана возвращается в обратное положение и выталкивает жидкость в отопительную систему. Следовательно, давление при работе остается неизменным.

Какое нормальное давление в расширительном баке двухконтурного котла фирмы Baxi

В инструкции указывается примерное давление в расширительном бачке – 0,5 бар. Но такое значение не совсем верное, так как давление в контуре должно быть больше на 20% при комнатной температуре носителя тепла.

Во многих системах рекомендуется давление при заполнении от 1,2 до 1,5 бар. Таким образом, требуемое давление в воздушной полости бачка должно быть от 0,8 до 1 бар. Квалифицированные специалисты обычно рекомендуют устанавливать давление в расширительном баке 1 бар.

Зачем расширительный бачок в настенном котле Baxi

В газовом котле Baxi Eco Four 24 встроен расширительный бак объемом 6 литров. Исходя из общего объема системы, можно узнать, нужен ли расширительный бачок.

Произвести расчет не сложно, так как объем заполнения радиаторов и котла есть в характеристиках. Если известные диаметр и суммарная длина, то можно рассчитать объем заполнения трубопроводов.

Если вода нагревается до 80 градусов, то объем увеличится примерно на 5%. Таким образом, необходимо иметь расширительный бак с объемом 8% от всего объема системы при заполнении водой, а также 12% — при использовании антифриза в качестве носителя тепла. Встроенного расширительного бачка будет достаточно для отопительной системы объемом не более 75 литров при применении воды, а при использовании антифриза – до 50 литров.

Данные значения являются приблизительными. При выборе объема расширительного бака следует производить расчеты для определенной системы или воспользоваться советами производителя.

Во многих случаях достаточно встроенного бака в газовых котлах Baxi. При необходимости подбирается дополнительный бак при проектировании системы.

Как наполнить воздухом расширительный бак газового котла Baxi

Наполнять воздухом расширительный бак можно только опорожненный котел.

Для этого необходимо выполнить такие действия:

Закрыть краны отопительной системы.

Слить воду через сливной кран.

Накачать бак до требуемого давления.

Перекрыть сливной кран.

Через кран подпитки подпитать отопительную систему.

Открыть краны контура.

Для того чтобы провести техническое обслуживание требуется установить клапан на воздушную полость расширительного бака. Клапан является обычным автомобильным ниппелем, поэтому прокачать бачок газового котла Baxi можно при помощи шинного насоса (электрического или ручного). Электрический насос удобен, так как имеет манометр для контроля давления. Подкачать систему можно ручным насосом и проверить давление автомобильным манометром. Если появится необходимость, то можно стравить лишнее.

Поломки расширительных баков

Ежегодно необходимо проводить техническое обслуживание газового котла. Проверка давления входит в перечень работ. Если выполнять все проверки своевременно, то никаких проблем возникнуть не должно. Но если не проводить техническое обслуживание, возможно, появятся некоторые проблемы:

Расширительный бак не обслуживался и давление в нем отсутствует, давление контура имеет предельное допустимое значение. После остывания системы объем жидкости начинает уменьшаться, а снижение давления ничем не компенсируется, следовательно, котел прекращает свою работу. Такая проблема часто возникает из-за долгой работы газового котла в режиме ГВС или при отключении электроэнергии.

В воздушной камере уменьшается давление, и с каждой подпиткой газового котла бачок наполняется водой и со временем перестает работать. Кроме этого мембрана прижата к стенке воздушной части бака и может быть повреждена золотником клапана. В такой ситуации придется заменить расширительный бачок.

Без особых причин некоторые владельцы газовых котлов производят подпитку. Например, при использовании горячей воды давление на манометре снижается и по ошибке котел прекращает работу. Так как не компенсируется температурное расширение, то при следующем нагреве носителя тепла избыточное давление сбрасывается при помощи предохранительного клапана. Некоторые отводят сброс, и не обращают внимания на данную ситуацию. Но частая подпитка неподготовленной водой может привести к неисправности теплообменника.

Падение давления в газовом котле Baxi при включении горячей воды

Часто давление падает при включении горячей воды в газовом котле Baxi. Такая проблема возникает из-за низкого давление расширительного бака. Связано это с тем, что при переключении оборудования в режим нагрева воды циркуляционный насос начинает перекачку жидкости по малому кругу через вторичный теплообменник. В это время контур отопления перестает греться, и носитель тепла остывает, объем уменьшается и при отсутствии компенсирующего давления в бачке давление отопительной системы падает и на котле появляется ошибка e10.

Но при такой проблеме может быть поломан теплообменник. Кроме этого может попасть вода в систему ГВС из контура отопления. Для того чтобы выполнить проверку требуется прекратить подачу холодной воды в газовый котел и открыть кран разбора. Если из крана будет идти вода, то это теплоноситель из контура отопления и теплообменник необходимо заменить.

Следует помнить о своевременном обслуживании газового котла, так как оно помогает избежать серьезных поломок, следовательно, увеличивается срок службы всей системы отопления.

Давление в расширительном бачке двухконтурного котла

Главная » Статьи » Давление в расширительном бачке двухконтурного котла

Давление в системе отопления: накачиваем расширительный бак

24.04.2015

Расширительный бак в котле отопления предназначен для компенсации перепадов давления при нагревании и остывании теплоносителя (воды или антифриза). При этом физически сам бак разделен на две части мембраной. По одну ее сторону находится вода, попадающая из общей системы. По другую — воздух, создающий необходимое давление.

Если расширительный бак периодически не накачивать, он перестает работать должным образом. В результате может наблюдаться, например, следующая картина:

Включаете воду, чтобы наполнить ванну. Котел из режима отопления переходит в режим ГВС, вода в контуре отопления постепенно остывает. Ванна набирается долго, расширительный бак не работает, в результате давление в системе внезапно (!) падает. В конце концов вы все-таки закрываете кран, и тут начинается самое интересное. По идее, котел снова должен начать греть батареи. Но не тут-то было. Давление упало ниже критического, и автоматика все заблокировала.

Неприятная ситуация. Хотя на самом деле решается достаточно просто.

Накачиваем расширительный бак

Для начала нужно понять, что накачиваем мы именно расширительный бак, а не нагнетаем воздух в систему. Поэтому манометр, установленный на котле, — не главный показатель в этой процедуре. Пользуемся манометром на насосе. Да, для работы подойдет обычный автомобильный насос. Мастера из обслуживающих организаций приходят с компрессорами. Но в данном случае разница не существенная. Вам нужно в достаточно маленьком объеме накачать давление в одну атмосферу. Насоса более чем достаточно.

Порядок действий.

1.Отключаем котел из розетки

2. Сливаем из него воду

По-хорошему всю систему трогать не нужно. Если у вас грамотно установлен котел, то перекрываете установленные рядом с ним краны (кроме одного). Расположение труб под котлом может отличаться, но их всегда пять: подача и обратка отопления, вход холодной воды для подпитки котла и для системы ГВС, выход ГВС, подвод газа.

Закрываете подачу и обратку системы отопления — это поможет не сливать воду из всей системы и заниматься исключительно котлом. Закрываете кран подачи холодной воды. Кран горячей воды (той, что уходит из котла) оставляете открытым. Дополнительно открываете вентиль горячей воды на ближайшем смесителе. Отсюда и будет сливаться содержащаяся в котле вода.

В принципе, можно сливать и через установленный снизу специальный штуцер. Но это дополнительная возня с ведрами и тазиками. С раковиной как-то все понятней.

Для чего все эти манипуляции? Чтобы убедиться, что действительно накачаем расширительный бак, а не создадим видимость этой работы из-за того что в баке осталась вода.

Открываем кран подпитки котла (расположенный снизу небольшой вентиль). Через открытый смеситель потечет содержавшаяся в котле вода. Давление на манометре, который расположен на корпусе, должно упасть до нуля!

3. Накачиваем расширительный бак

На баке есть ниппель, к которому подключаем насос.

Обычно расширительный располагается так, что добраться до ниппеля можно не снимая крышку котла. Чаще для этого нужно подлезть сверху — как на картинке. Иногда делается тоже самое, но снизу.

Давление в баке рекомендуется делать примерно 80% от рабочего давления в системе. Получается около 1,2 атмосферы. (Важный момент: если перекачать сильнее, бак просто не будет работать). Качаете, ориентируясь на манометр насоса. В процессе из смесителя может продолжать вытекать вода.

4.Подключаем котел

Когда с расширительным закончено, нужно снова вернуть систему в рабочее состояние.

Закрываете кран подпитки котла.

Открываете кран подачи холодной воды. Естественно все это тут же пойдет в открытый смеситель.

Когда сольется вся грязь и все пузыри воздуха, закрывайте смеситель. После чего открываете кран подпитки и заново наполняете котел до рабочего давления — ориентируясь по манометру на корпусе.

В финале открываете краны подачи и обратки. Скорее всего давление чуть упадет, тогда можно еще долить воды. Или подождать, спустить воздух из всех батарей и тут уже ориентироваться по местности.

Последний штрих — удаляем воздух из насоса. При работающем котле на торце насоса плоской отверткой выкручивается пробка. Принцип здесь такой же, как и с кранами Маевского.

На этом все. Для новых котлов рекомендуется накачивать расширительный бак раз в два года. Для остальных — каждый сезон.

comments powered by HyperComments

pro.batyanya.ru

Почему падает давление в системе отопления

Обустройство частного дома не считается полноценным без отопительной системы. В настоящее время наиболее распространенным вариантом обогрева жилья является обвязка теплового контура газовым котлом. На сегодняшний день именно газ считается одним из самых дешевых типов топлива, благодаря которому можно обеспечить не только тепло-, но и горячее водоснабжение. Но иногда происходит дестабилизация работы, когда давление падает в системе отопления, или же наоборот, слишком повышается. Почему же это происходит?

Причины и варианты решения проблемы

Теплоноситель, циркулируя по радиаторам, отдает свое тепло, соответственно, обогрев любой комнаты или помещения осуществляется за счет теплоотдачи радиаторов. Горячая вода движется по системе труб за счет определенного давления, нагнетаемого циркуляционным насосом (пока в расчет естественную гравитацию мы не берем).

Расчетные показатели мембранного расширительного бачка

Когда давление в системе отопления падает, теплоноситель снижает свою скорость, но также интенсивно продолжает отдавать тепло, которое фактически концентрируется только в одной точке. Почему это происходит? Причиной могут быть отключение питания, протечка, проблемы с расширительным бачком и даже материал, из которого изготовлены радиаторы.

Отключение электропитания

Самой распространенной причиной того, что давление в отопительной системе падает, является отключение электропитания. Проще говоря, тепловое оборудование попросту перестает работать и, как следствие, давление в котле отопления начинает снижаться.

Решить такую проблему достаточно просто – нужно прибегнуть к помощи альтернативных источников электропитания. Это могут быть всевозможные бесперебойники, аккумуляторы и т.п. Единственное, о чем стоит позаботиться, так это о том, чтобы эти аппараты всегда были в рабочем и заряженном состоянии. Поэтому не забывайте время от времени проверять их работоспособность и подпитывать до полного заряда.

С этой статьей читают: Где используется насос циркуляционный 12 вольт

Если по каким-либо причинам в котле падает давление, и при этом вы длительное время не предпринимаете никаких мер по его стабилизации, то это может привести к размораживанию радиаторов.

Последствия бездействия могут быть самыми разными, начиная от дорогостоящего ремонта отопительного блока и заканчивая капитальным ремонтом с заменой практически всех его комплектующих.

Протечка трубопровода, радиатора, крана и пр.

Кроме этого, причиной падения давления в системе отопления частного дома может стать протечки тепловой магистрали. В этом случае необходимо тщательно проверить все трубы и радиаторы на предмет обнаружения течи и, при необходимости, выполнить ремонтно-восстановительные работы.

ВИДЕО: Как поднять давление в газовом котле простым способом без специального оборудования.

Этот способ будет полезен, если в системе водопровода маленькое давление или отсутствует вода.

Настройки расширительного бака

Почему еще может падать давление в системе отопления? Если дело не в протечках, то возможно проблема в настройках расширительного бака (экспанзомата). Ведь именно за счет этого конструктивного элемента осуществляется регулировка давления в отопительной системе.

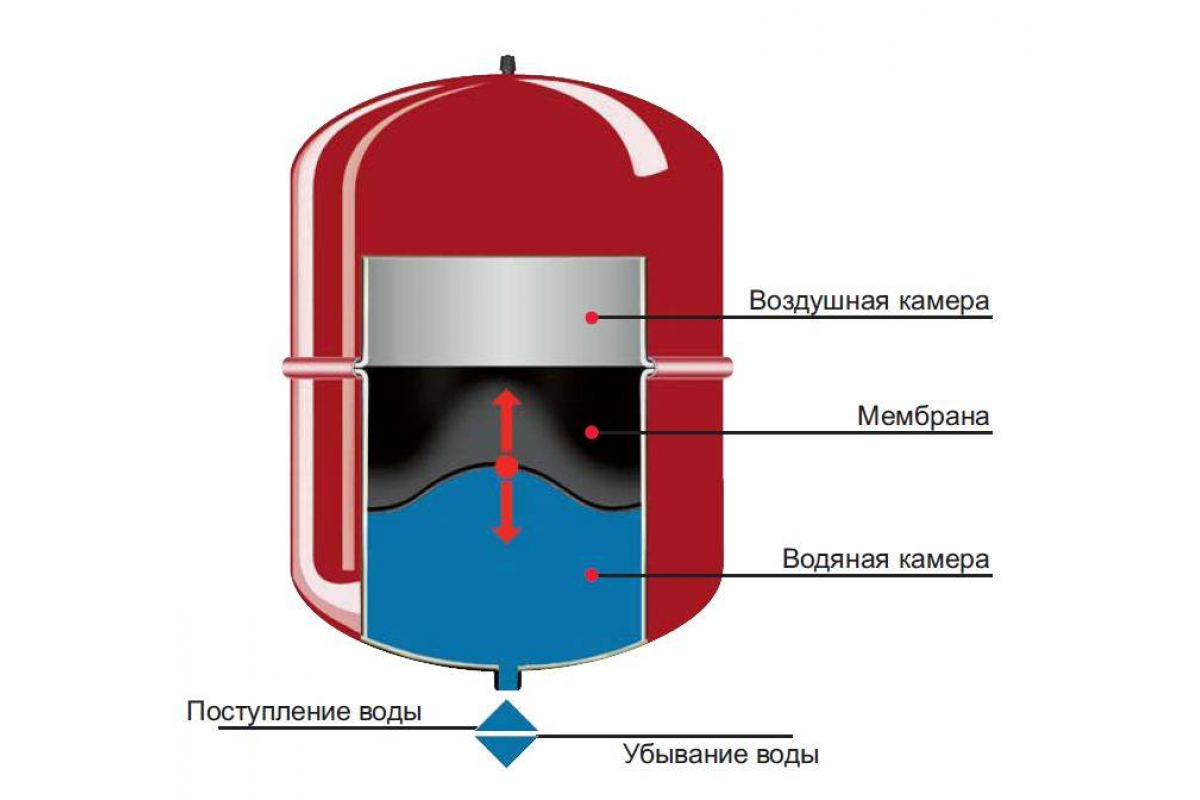

Схематичная конструкция расширительного бачка

Во время нагрева вода расширяется в объеме (в среднем 0,3% на литр жидкости), что приводит к увеличению давления в тепловой магистрали. Тогда как за счет расширительного бака осуществляется компенсация излишка теплоносителя. При необходимости лишняя жидкость поступает в него или же наоборот, возвращается в контур.

Как определить, что причиной, почему в системе отопления падает давление, является именно сбой в работе компенсатора (расширительного бака)?

Все достаточно просто. Во время прогрева теплоносителя давление будет расти, в результате чего наблюдается его аварийное понижение в экспанзомате при помощи специального клапана. После охлаждения воды в магистрали оно находится на отметке, ниже необходимой.

Для регулировки работы экспанзомата, следует воспользоваться инструкцией, которая шла в комплекте с этим оборудованием. Именно в ней указано, каким должно быть давление. После этого следует перенастроить бачок, придерживаясь следующей поэтапной инструкции:

В первую очередь необходимо перекрыть все краны на входе и выходе нагревательного элемента.
Дальше, используя сливной штуцер, необходимо полностью спустить жидкость.
Следующим шагом будет спуск всего воздуха, который находится в экспанзомате. Для этого берем специальный ниппель, который есть в комплекте этого оборудования.
Теперь нам понадобится автомобильный насос. И если у вас такового нет, то наверняка у одного из ваших соседей этот аппарат уж точно найдется. Подсоединяем насос к расширительному баку и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет отметки в 1,5 бар. Во время этого процесса может наблюдаться вытекание воды из штуцера, но это совсем не говорит о том, что есть какие-либо проблемы. Поэтому переживать по этому поводу не стоит.
Следующий этап – повторный спуск воздуха.
Если бак соединен с котлом посредством шланга, то необходимо отсоединить его. Благодаря этому удастся избавиться от лишней жидкости. Как только весь теплоноситель будет удален, подсоединяем шланг обратно.
Дальше снова берем автомобильный насос и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет той отметки, которая указана в инструкции расширительного бака.
После этого следует закрыть штуцер, посредством которого выполнялся слив теплоносителя.
И завершающим этапом будет открытие кранов и заполнение магистрали теплоносителем.

Проведя подобные мероприятия можно включать и проверять работу теплового блока. Если указатель манометра находится в «зеленой» зоне, то это говорит о том, что вы все сделали правильно.

С этой статьей читают: Мембранный расширительный бак для отопления

Как рассчитать объем экспанзомата?

Нередко причиной того, что давление в тепловом контуре падает, может стать неправильно подобранный котел. Так, при расчете необходимой мощности нагревателя берется во внимание площадь отапливаемого сооружения. Этот же параметр необходимо учитывать и при выборе количества обогревательных приборов, для прогрева которых требуется сравнительно небольшой объем теплоносителя. А вот когда домовладелец решает заменить батареи трубами, то он совершенно не думает о том, что на их обогрев требуется уже больше жидкости.

Заменяя обогревательные приборы трубами, стоит произвести повторный расчет мощности нагревателя и, при необходимости, заменить его более мощным.

По такому же принципу выбирается и объем экспанзомата. Так, к примеру, для полноценного функционирования тепловой магистрали, величина теплоносителя в которой составляет 120 литров, достаточно будет восьмилитрового расширительного бака. Сразу же стоит отметить, что тепловая магистраль в этом случае представляет собой совокупность труб и радиаторов. Если устройство отопительного блока будет проводиться без батарей, то объем экспанзомата увеличивается до 15 литров.

Безусловно, выполнить точный расчет количества теплоносителя достаточно трудно. Но вместе с тем все же есть способ вычисления примерного объема воды. Для этого нужно мощность нагревательного элемента умножить на 15. Так, к примеру, если вы приобрели 20 кВт нагреватель, то приблизительное количество воды в магистрали будет: 20 х 15 = 300 литров.

Тогда как вычислить необходимую вместимость экспанзомата будет чуть сложнее. Для этого существует специальная формула:

V – количество жидкости, используемой для обогрева помещения;
E – коэффициент расширения воды при нагреве, равный 0,0359;
D – показатель эффективности регулятора, который, как правило, равен 0,57.

Подставляя все данные в формулу, можно с легкостью определить необходимый размер расширительного бака:

(300 х 0,0359) / 0,57 = 18,89 литров

Получившееся число округляем в большую строну (из примера — 19 литров), и выбираем бак, размер которого максимально приближен к получившемуся значению.

Нередко котлы уже оснащены небольшими регуляторами. Их величина, как правило, меньше, чем требует система, но этот факт нужно обязательно учитывать при покупке дополнительного расширительного бачка.

Например, величина встроенного в нагреватель экспанзомата равна 7 литрам, тогда как для функционирования тепловой магистрали требуется наличие двадцатилитрового расширителя. Из этого следует, что приобрести нужно бак объемом не менее в 13 литров.

Надеемся, из этой публикации вы получили ответы на все интересующие вас вопросы.

ВИДЕО: Как отрегулировать давление воздуха в расширительном баке газового котла

www.portaltepla.ru

Как контролировать давление в расширительном бачке отопления – особенности системы

Содержание:

Несмотря на то, что расширительный бак – это вспомогательный элемент для теплоснабжающей системы, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление.

Назначение расширительного бачка

Основной функцией данного оборудования считается компенсация теплового расширения в отопительной сети. Дело в том, что плотность и объем теплоносителя в процессе нагревания и последующего его охлаждения изменяются.

Если расширительный бачок не установлен в отопительную систему, вода по мере нагревания начинает увеличиваться в объеме и воздействовать на стенки трубопроводов и радиаторов. Если напор рабочей среды сильно возрастает, отопительную систему может разорвать.

Поэтому корректировка давления в расширительном бачке системы отопления позволяет сохранить целостность труб и нагревательного котла, работа которого всегда рассчитана на определенную величину напора рабочей среды в магистрали.

Данные устройства отличаются по объему. Выбирая модель, которая по техническим параметрам должна подходить к конкретной отопительной сети, нужно не забывать, что объем бачка не может составлять менее 10% от всего количества теплоносителя, циркулирующего в конструкции.

Для этого выполняют расчеты с учетом следующих нюансов:

нужно суммировать количество носителя тепла в котле, трубах и радиаторе. Проще всего можно узнать данный параметр в процессе закачки системы;
важно знать: объем, равный 10% теплоносителя – это минимальное значение, а приобретать желательно модель с запасом, хоть и небольшим.

Кстати, у большого количества современных настенных газовых агрегатов имеется встроенное устройство. Оно располагается на задней или боковой стенке и оснащено ниппелем. С помощью его и регулируют давление в расширительном баке газового котла.

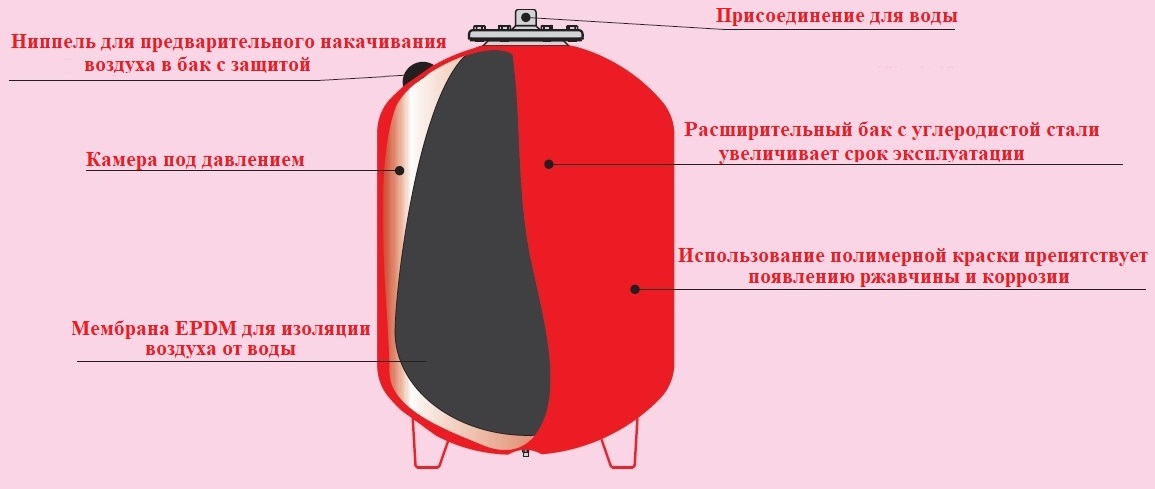

Конструкционные особенности и принцип работы

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.

Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.

Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Причины падения давления

Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.

Есть ряд причин, почему понижается давление:

Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.

Порядок настройки давления — какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

teplospec.com

Почему падает давление в расширительном бачке двухконтурного котла

Расчетные показатели мембранного расширительного бачка

ВИДЕО: Как поднять давление в газовом котле простым способом без специального оборудования.

Этот способ будет полезен, если в системе водопровода маленькое давление или отсутствует вода.

Схематичная конструкция расширительного бачка

В первую очередь необходимо перекрыть все краны на входе и выходе нагревательного элемента.
Дальше, используя сливной штуцер, необходимо полностью спустить жидкость.
Следующим шагом будет спуск всего воздуха, который находится в экспанзомате. Для этого берем специальный ниппель, который есть в комплекте этого оборудования.
Теперь нам понадобится автомобильный насос. И если у вас такового нет, то наверняка у одного из ваших соседей этот аппарат уж точно найдется. Подсоединяем насос к расширительному баку и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет отметки в 1,5 бар. Во время этого процесса может наблюдаться вытекание воды из штуцера, но это совсем не говорит о том, что есть какие-либо проблемы. Поэтому переживать по этому поводу не стоит.
Следующий этап – повторный спуск воздуха.
Если бак соединен с котлом посредством шланга, то необходимо отсоединить его. Благодаря этому удастся избавиться от лишней жидкости. Как только весь теплоноситель будет удален, подсоединяем шланг обратно.
Дальше снова берем автомобильный насос и нагнетаем воздух до тех пор, пока показатель на приборе не достигнет той отметки, которая указана в инструкции расширительного бака.
После этого следует закрыть штуцер, посредством которого выполнялся слив теплоносителя.
И завершающим этапом будет открытие кранов и заполнение магистрали теплоносителем.

V – количество жидкости, используемой для обогрева помещения;
E – коэффициент расширения воды при нагреве, равный 0,0359;
D – показатель эффективности регулятора, который, как правило, равен 0,57.

Подставляя все данные в формулу, можно с легкостью определить необходимый размер расширительного бака:

(300 х 0,0359) / 0,57 = 18,89 литров

Надеемся, из этой публикации вы получили ответы на все интересующие вас вопросы.

ВИДЕО: Как отрегулировать давление воздуха в расширительном баке газового котла

vizada. ru

Как накачать расширительный бак котла baxi

Газовый котел baxi eco four 24

Очень популярная серия среди всех остальных в линейке BAXI. Котел 4-го поколения мощностью 24 киловатта поставляется различными вариантами исполнения: с открытой и закрытой камерой сгорания. Котлы с закрытой камерой сгорания и принудительным удалением дыма обозначаются буквой “F”в названии. Турбированные котлы бакси наиболее популярны и часто используются при организации поквартирного отопления, поэтому вопросы использования в системе отопления расширительного бака рассмотрим на примере этой модели котла.

Движение теплоносителя в системе отопления

При организации систем отопления могут быть использованы различные варианты, но в последнее время большей популярностью пользуются системы закрытого типа, движение теплоносителя в которых происходит за счет работы циркуляционного насоса. Газовая горелка греет воду (или антифриз) в первичном теплообменнике, а насос перекачивает ее через систему радиаторов, передавая тепло в помещения.

При этом, для нормальной циркуляции теплоносителя требуется, чтобы система была полностью заполнена водой, а так как жидкость при нагревании имеет свойство расширяться – необходимо как-то компенсировать увеличение объема. Именно для этого в системах отопления предусматриваются расширительные бачки.

На схеме изображена система, котел в которой выступает в роли исключительно нагревателя. В бытовых настенных котлах ECOFOUR расширительный бак и циркуляционный насос уже встроены, именно поэтому такие котлы удобно использовать в малогабаритных квартирах.

Устройство и расположение расширительного бака BAXI

Расширительный бак baxi eco four 24 – резервуар круглой формы красного цвета, который располагается на задней стенке котла. Встроенный расширительный бак бакси объемом 6 литров разделен на две части эластичной мембраной, одна часть подключается к системе отопления, вторая – накачивается воздухом. Поэтому, при нагреве системы отопления, увеличивающийся объем жидкости преодолевает сопротивление мембраны и заполняет освобождающийся объем бака, а при остывании, мембрана стремится перейти в исходное положение и выталкивает жидкость назад в систему отопления. Таким, образом, давление в системе отопления в процессе работы остается практически неизменным.

Какое же должно быть давление в расширительном бачке двухконтурного котла BAXI?

Если открыть инструкцию – то там указано давление в расширительном бачке 0,5 бара, но это минимальная величина, правильно – давление должно быть примерно на 20% меньше давления в контуре отопления при комнатной температуре теплоносителя.

Исходя из того, что для большинства систем рекомендуемое давление при заполнении находится в пределах 1,2 до 1,5 бар, получаем необходимое давление в воздушной полости расширительного бака равное 0,8-1 бар. Специалисты обычно рекомендуют устанавливать давление в расширительном бачке BAXI равное 1 бар.

Нужен ли расширительный бак для настенного газового котла baxi?

Объем встроенного расширительного бака котла baxi указан в характеристиках и для серии ECOFOUR составляет 6 литров, чтобы ответить на вопрос его необходимости в отдельно взятой системе отопления – нужно знать общий объем этой системы.

Рассчитать его не так сложно: объем заполнения котла и радиаторов есть в их характеристиках, а объем заполнения трубопроводов можно вычислить, зная их диаметр и суммарную длину. Вода, после нагрева на 80 градусов Цельсия увеличится в объеме примерно на 4-5%, поэтому, рекомендуемый объем расширительного бака составляет 8% от всего объема системы отопления в случае заполнения водой и 12% – в случае использования антифриза в качестве теплоносителя (коэффициент теплового расширения антифриза больше). Таким образом, штатного расширительного бака будет достаточно для системы отопления объемом примерно до 75 литров при использовании воды и объемом до 50 литров при использовании незамерзающей жидкости.

Данные цифры условные (с запасом) и при подборе емкости расширительного бака нужно руководствоваться проектировочными расчетами конкретной системы отопления, либо рекомендациями производителя.

В большинстве случаев, встроенного бака котла вполне достаточно и решение о применении отдельного дополнительного бака принимается специалистами на этапе проектирования.

Как закачать воздух в расширительный бак газового котла бакси?

Подкачка расширительного бачка должна производиться только на опорожненном котле!

Поэтому нужно выполнить следующие действия:

Перекрыть краны системы отопления

Через сливной кран слить воду с котла

Накачать бак до необходимого давления

Закрыть сливной кран

Подпитать систему отопления через кран подпитки

Открыть краны контура отопления

Воздушная полость расширительного бачка оснащается клапаном для проведения технического

обслуживания. Конструкция клапана – это обычный автомобильный ниппель, поэтому прокачать расширительный бак котла baxi проще всего с помощью шинного насоса – ручного или автомобильного электрического. Последний удобен наличием манометра для контроля давления, но часто котел располагается в шкафах или нишах и не всегда удобно до него добраться, поэтому предпочтительнее подкачать ручным велосипедным насосом, а затем проверить давление автомобильным манометром и при необходимости стравить лишнее.

Неисправности расширительных бачков

Проверка давления расширительного бака входит в перечень процедур ежегодного технического обслуживания и при его соблюдении никаких проблем не будет, но при халатном отношении он может доставить владельцу неприятные сюрпризы:

давление в воздушной камере постепенно уменьшается и с каждой подпиткой котла бачок все больше заполняется водой и постепенно перестает выполнять свою функцию. При этом мембрана настолько прижимается к стенке воздушной части бачка, что может быть повреждена золотником клапана и бачок придется заменить.

давление контура отопления находится на границе допустимого, расширительный бачок не обслуживали – давления в нем нет. При остывании системы отопления объем жидкости уменьшается, падение давления ничем не компенсируется – котел останавливается по аварии. Такая ситуация может возникнуть, например, при длительной работе котла в режиме ГВС или отключении электричества.

владельцу котла часто без видимых причин приходится подпитывать котел, например, пока используется горячая вода – давление на манометре падает и котел останавливается по ошибке – владелец подпитывает. Так как температурное расширение ничем не компенсируется, то при дальнейшем нагреве теплоносителя избыточное давление сбрасывается через предохранительный клапан. Некоторые пользователи отводят сброс и просто не замечают этой ситуации. Частая подпитка котла неподготовленной водой губительна для теплообменника!

Котел бакси при включении горячей воды падает давление

Иногда, пользователи сталкиваются с проблемой, когда падает давление при включении горячей воды в котле baxi. Данная проблема как раз может быть связана с недостаточным давлением расширительного бака. Дело в том, что при переключении котла в режим приготовления горячей воды циркуляционный насос перекачивает жидкость по малому кругу, т.е. только внутри самого котла – через вторичный пластинчатый теплообменник. Контур отопления при этом фактически не греется и теплоноситель начинает остывать, объем уменьшается и при отсутствии компенсирующего давления в расширительном бачке давление системы отопления может падать и на котле будет ошибка е10.

В такой ситуации можно еще рассматривать вариант поломки самого теплообменника (брешь между пластинами) и попадание воды из контура отопления в систему ГВС, но это легко проверить. Для проверки нужно перекрыть подачу холодной воды в котел и открыть любой кран разбора. Если при таких условиях из крана идет вода – очевидно, что это теплоноситель из контура отопления и теплообменник нужно заменить.

Помните, своевременное обслуживание газового котла поможет избежать таких ситуаций и увеличивает срок службы агрегата.

Также рекомендуем посмотреть видео одного из пользователей, где наглядно показано, как накачать давление в расширительном бачке:

Расширительный бак в отопительном котле выполняет важную функцию – компенсирует скачки давления при изменении температурных значений теплоносителя, будь то обычная вода или антифриз. Сам бак состоит из двух частей, между которыми расположена мембрана. В одной части находится теплоноситель, в другой – воздух, посредством которого создается требуемое давление. И для нормальной работы нужно периодически накачивать бак. Далее вы узнаете, как накачать расширительный бак котла и как обнаружить, что нужно это сделать.

Частая ситуация: вы включаете воду и набираете ванну. Котел в это время переключается из режима отопления в режим горячего водоснабжения. За время, пока вода набирается, теплоноситель постепенно остывает, а расширительный бак в это время не функционирует. И вот когда вы уже закручиваете кран, котел должен вновь начать работать на обогрев, но этого не происходит. Причина – резко упавшее давление, вследствие чего автоматика просто все заблокировала. Это значит, что пришло время накачать воздуха и увеличить давление в баке.

Как накачать воздух в расширительный бак котла?

Обратите внимание, что вы будете нагонять воздух не в саму систему, а только в расширительный бак. Соответственно, смотреть на манометр котла нецелесообразно. Ваш главный ориентир – манометр на самом насосе. Можете использовать обычный насос, которым накачивают колеса автомобиля. Можно, конечно, использовать компрессор. Хотя и не обязательно. Ваша задача – накачать давление всего в 1 атмосферу. Обыкновенный насос с этим вполне справится.

Процесс закачивания состоит из четырех шагов:

Сначала отключите систему от электросети, извлеките вилку из розетки. Это в первую очередь обезопасит вас.
Далее слейте из котла воду. Если оборудование новое и установлено правильно, то сливать всю воду не нужно. Достаточно перекрыть подачу холодной воды, открыть кран подачи горячей, а также открыть вентиль подачи горячей воды на расположенном ближе всего смесителе. Таким образом содержащаяся в котле вода полностью уйдет. На большинстве современных котлов есть особые штуцеры для слива воды. Можно воспользоваться и ими, но это неудобно – вам придется спускать воду в ведра, тазики, большие миски, потом выливать ее и повторять процедуру. Первый способ быстрее и проще. Слив воды из газового котла нужен для того, чтобы удостовериться, что вы будете накачивать воздух именно в расширительный бак. Если в нем останется вода, это будет неэффективно.
Накачайте бак. На каждом баке есть обычный ниппель, к которому можно легко подключить насос. В большинстве случаев для доступа к ниппелю не приходится снимать крышку котла. Когда будете накачивать бак, постоянно следите за показателями манометра на насосе. Ваша задача – накачать приблизительно до 1,2 атмосферы. Это оптимальное значение. Если получилось больше – нужно ослабить. Иначе система может просто не работать, пока давление не придет к нормальному значению. Если видите, что во время накачивания из смесителя все еще идет вода, это нормально.
Подключите котел. Когда давление в расширительном баке достигнет нормы, можно вновь подключать котел. Сначала закройте кран подпитки, откройте кран холодной воды. При этом начнет литься грязная вода, воздушные пузыри. Когда это прекратится, кран можно закрывать. Далее кран подпитки снова нужно открыть, чтобы наполнить котел до его рабочего состояния. Здесь нужно смотреть на манометр, расположенный на корпусе.

После этого уже можно открыть краны подачи и обратки. Если видите, что давление ослабевает, можно добавить воды. Далее нужно удалить воздух из насоса. Выкрутите пробку на его торце и спустите воздух точно так же, как это делается на кранах Маевского.

Важный вопрос владельцев настенных и напольных котлов отопления: «как часто нужно накачивать расширительный бак?». Мы рекомендуем в новых котлах делать это каждые два года, а в уже отработавших несколько лет – каждый год. Оптимально – перед началом отопительного сезона.

Как выявить неисправность и почему падает давление в расширительном баке?

Самые распространенные признаки неисправности:

«Скачущее» давление во время работы котла. Например, когда система работает на обогрев, оно растет, а при переключении на горячее водоснабжение падает. В последнем случае показатель и вовсе может опуститься до нуля.
Приходится постоянно подпитывать отопительную систему, хотя обнаружить утечки не удается, а теплообменник работает нормально. Нередко проблема возникает при наличии в доме теплого пола.

В некоторых случаях причины падения давления можно обнаружить самостоятельно. Очень часто они возникают именно из-за протечек теплоносителя. Притом чаще при использовании антифриза в качестве теплоносителя. Антифриз в силу своей консистенции может проникать даже в самые маленькие трещины, давление падает. Чтобы исправить ситуацию, нужно найти утечку и устранить ее, после чего подкачать бак до нужного давления.

В процессе работы давление в самом котле может падать и приходить в норму после запуска. Если же оно не выравнивается, это признак неисправности. Далее система будет сбоить еще сильнее. В такой ситуации лучше всего сразу обращаться к мастеру для диагностики, сервиса и ремонта.

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»

Мы работаем в Калуге и регионе, диагностируем, обслуживаем, ремонтируем системы любой сложности. Выполняем как простые задачи по закачиванию воздуха в расширительный бак, так и сложный комплексный ремонт современных систем. Предоставляем гарантию на все виды работ.

Если нужна консультация или вы хотите воспользоваться услугой, просто звоните по номеру +7 (4842) 75 02 04 или оставьте запрос прямо на сайте. Мастер прибудет в день обращения и выполнит все нужные виды работ.

Как накачать воздух в расширительный бак котла?

Процесс закачивания состоит из четырех шагов:

Сначала отключите систему от электросети, извлеките вилку из розетки. Это в первую очередь обезопасит вас.
Далее слейте из котла воду. Если оборудование новое и установлено правильно, то сливать всю воду не нужно. Достаточно перекрыть подачу холодной воды, открыть кран подачи горячей, а также открыть вентиль подачи горячей воды на расположенном ближе всего смесителе. Таким образом содержащаяся в котле вода полностью уйдет. На большинстве современных котлов есть особые штуцеры для слива воды. Можно воспользоваться и ими, но это неудобно – вам придется спускать воду в ведра, тазики, большие миски, потом выливать ее и повторять процедуру. Первый способ быстрее и проще. Слив воды из газового котла нужен для того, чтобы удостовериться, что вы будете накачивать воздух именно в расширительный бак. Если в нем останется вода, это будет неэффективно.
Накачайте бак. На каждом баке есть обычный ниппель, к которому можно легко подключить насос. В большинстве случаев для доступа к ниппелю не приходится снимать крышку котла. Когда будете накачивать бак, постоянно следите за показателями манометра на насосе. Ваша задача – накачать приблизительно до 1,2 атмосферы. Это оптимальное значение. Если получилось больше – нужно ослабить. Иначе система может просто не работать, пока давление не придет к нормальному значению. Если видите, что во время накачивания из смесителя все еще идет вода, это нормально.
Подключите котел. Когда давление в расширительном баке достигнет нормы, можно вновь подключать котел. Сначала закройте кран подпитки, откройте кран холодной воды. При этом начнет литься грязная вода, воздушные пузыри. Когда это прекратится, кран можно закрывать. Далее кран подпитки снова нужно открыть, чтобы наполнить котел до его рабочего состояния. Здесь нужно смотреть на манометр, расположенный на корпусе.

Как выявить неисправность и почему падает давление в расширительном баке?

Самые распространенные признаки неисправности:

«Скачущее» давление во время работы котла. Например, когда система работает на обогрев, оно растет, а при переключении на горячее водоснабжение падает. В последнем случае показатель и вовсе может опуститься до нуля.
Приходится постоянно подпитывать отопительную систему, хотя обнаружить утечки не удается, а теплообменник работает нормально. Нередко проблема возникает при наличии в доме теплого пола.

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»

Давление в расширительном баке котла.

Какое должно быть?

Котел является незаменимым оборудованием, которое обеспечивает теплом весь дом или же квартиру. На сегодняшний день существует множество производителей газовых котлов с большим ассортиментом данного оборудования. Модели котлов отличаются по своей мощности, функционалом и способом установки. К сожалению, даже самые надежные и дорогостоящие модели котлов не застрахованы от различного рода поломок. Специалисты в данной области проводили анализ поломок по газовым котлам и определили, что зачастую сбой в работе котла возникает, потому что давление неверно выставлено в расширительном бачке.

Организовывая отопление в доме, можно использовать разные идеи. В последнее время особый спрос вырос на систему, которая характеризуется закрытым типом. Данные системы характеризуются работой движения теплоносителя при помощи насоса, который обеспечивает работу принудительного движения жидкости по замкнутому контуру. С помощью газовой горелки происходит нагрев воды, находящейся в первичном теплообменнике. Насос в свою очередь начинает перекачивать жидкость по системе с приборами отопления. После чего тепло передается по всему помещению.

Для обеспечения правильной работы циркуляции теплоносителя необходимо в полном объеме заполнить систему водой. В отопительной системе происходит повышение давления, возможно пагубно влияющее на целостное состояние труб, а также на саму установку. И поскольку жидкости свойственно расширяться, требуется каким-то образом обеспечить компенсацию увеличенного объема.

В чем заключается необходимость расширительного бака

Расширительный бак в котле служит дополнительным резервуаром и компенсатором расширения, возникающего в процессе нагрева. Во избежание сильного повышения давления, и чтобы не происходило срабатывание клапана предохранителя, установленный в котлах на три атмосферы, необходим этот расширительный бак.

Также этот бак нужен для компенсации самого давления, когда система остывает, чтобы оно оставалось в определённом диапазоне, подходящем для стабильной работы котла. Чтобы она не падала в красную зону и котёл не блокировался. Лишняя нагретая жидкость попадает именно туда, а после остывания, давление снова приходит на стабильный уровень, и жидкость через трубы вновь оказывается в системе.

Признаки, что необходимо повысить уровень давления

В процессе эксплуатации котел должен находиться под определенным избыточным давлением в расширительном баке. Пользователю данного оборудования требуется контролировать данное давление, показанное на манометре, которое находится на самом котле. При правильной сборке оборудования, при отсутствии утечек, показатель давления не должен падать. Но иногда, спустя год или два года эксплуатации котла возможно падение давления в котле или даже давление может прыгать в процессе работы котла, когда начинает работать горелка. Чаще всего, при отсутствии видимой утечки, причиной такого поведения является пустой расширительный бак.

Типовой расширительный бак, используемый в котлах. Устанавливается либо сзади, либо сбоку котла

Давление в баке имеют в виду начальный коэффициент, показывающий давление камеры с воздухом в пустом бачке при температурных показателях в комнате. Данное давление должно полностью соответствовать степени статического давления отопления, вслед за тем, как ее заполнит теплоноситель. Это обеспечит мембране состояние равновесия. Уровень давления в теплоносителе будет компенсироваться благодаря давлению газа в воздушной камере. При этом объем бачка не полностью заполнен, поэтому данного объема будет достаточно для покрытия уровня жидкости, зависимого от теплового расширения.

Показатель статического давления 1 м столба воды ориентировочно составляет 0,1 атмосферы. Из этого следует, показатель данного давления в отоплении квартиры или же дома будет меньше, чем 1 атмосфера.

Чтобы газовый котел стабильно и правильно работал, необходимо чтобы уровень давления теплоносителя в закрытой системе не являлся меньше, чем величина, которая прописана в эксплуатационной инструкции котла.

В процессе эксплуатации необходимо проверять давление расширительного бака, устанавливать его значение, соответствующее прописанному в инструкции по использованию. Одним из показателей опустошенного банка будут как раз скачки давления. Во время работы котла давление начинает увеличиваться, при этом происходит срабатывание клапана предохранителя котла. Происходит сброс и после того, как горелка отключается, давление начинает падать практически до нуля. При попытке заполнить или подпитать котел, показатели давления на манометре возвращаются в норму. Но уже во время следующего включения горелки, когда начинает происходить нагрев, показатели давления вновь скачут. Вследствие этого снова происходит срабатывание клапана предохранителя.

Проверяя давление в бачке необходимо сбросить воду с котла. Следует перекрыть отопительный контур, а также закрыть подачу холодной воды. Сброс воды необходимо осуществлять через специальное сбросное устройство, используя какую-нибудь ёмкость для этого. Следует подключить шланг к сливному штуцеру. С помощью ключа на 13, откручиваем гайку, которая закрепляет штуцер. После этого вода постепенно начинает стекать с котла, вследствие чего давление начинает уменьшаться. Полностью сливаем воду, чтобы стрелка на манометре опустилась до 0.

Для проверки давление в расширительном бачке можно использовать шинный манометр, с помощью которого проверяют давление шин в автомобиле. Обычно в котлах расширительный бак выведен таким образом, что даже не требуется снимать крышку с котла, для того чтобы его подкачать. Бак чаще всего находится за камерой сгорания и установлен на задней стенке котла. Для того чтобы до него добраться находим клапан Шредера, закрытый колпачком, и снимаем его. С помощью шинного манометра проверяем показатели давления в расширительном баке. Отсутствующее давление в расширительном баке объясняет скачки показателей давления в котле. Поэтому необходимо подкачать давление в расширительном баке

Как повысить уровень давления?

Для того чтобы подкачать давление в бачке, требуется для этого использовать автомобильный насос с манометром, на котором можно увидеть накачивающееся давление. Можно также использовать обычный автомобильный компрессор. Штуцер для подкачки, зачастую сразу доступен и не требуется разбирать котел. Поэтому насос или компрессор достаточно просто и быстро подключить. После сливания всей воды котловое давление полностью упало. Давление в расширительном баке показывает пол атмосферы. То есть при полном баке, накачивать давление необходимо до показателя 0,8-1 атмосфера. Паспортные значения для каждого котла расширительного бака указанные в инструкции.

При накачивании воздуха насосом в бак, желательно в этот момент отслеживать слив воды. Важно чтобы вода стекала параллельно с увеличением давления в котле. После накачивания воздуха до 1 атмосферы, нужно обратно закрыть сливной штуцер. Отсоединив насос, необходимо проверить снова давление. После удовлетворительных показателей давления, следует проверить чтобы штуцер бака не пропускал воздух. Прикручиваем колпачок, после этого начинаем набирать в котел воду до рабочего давления.

При небрежном и недобросовестном отношении к расширительному баку и отопительному оборудованию в целом, владелец может столкнуться с определенными неприятностями:

При уменьшении уровня давления в воздушной камере, а также в результате подпитки котла в баке все больше будет накапливаться воды. Вследствие этого свойства расширительного бака будут ухудшаться, приводя к прекращению выполнения необходимых функций.
Помимо этого, мембрану может повредить клапан золотника, потому как она слишком сильно прижимается к стенке бака. По причине повреждения придется проводить замену самого бака.
Если после того, как отопительная система остынет и уменьшится объем воды, снижение показателей давления не будет никак компенсироваться, то это неизбежно приведет к поломке и прекращение работы котла.

Для того, чтобы правильно установить давление следует изучить параметры вашего газового котла, помимо этого важно учитывать рекомендации производителя бака и всей системы отопления. Рекомендуют проверять давление расширительного блока бака ежегодно при проведении технического обслуживания котла. Таким образом вы сможете обеспечить нормальную работу отопительного оборудования и защитить себя от неприятностей.

Читайте так же:

Расширительный бак для системы отопления, давление, принцип работы

В системе отопления очень важным элементом является расширительный бак для отопления. Служит такое устройство для того чтобы принимать излишки теплоносителя в тот момент, когда он расширяется, таким образом предотвращая разрывание трубопровода и кранов.

Расширительный бак для отопления

Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжигается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Рекомендуем к прочтению:

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело. При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Расчет объема бака

Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

Расчет объема производится по специальной формуле. Здесь основная величина – это суммарный объем теплоносителя, который присутствует в отопительной системе. Вычисляется эта величина с учетом мощности котла, количества и типов отопительных устройств. Приблизительные значения: радиатор – 10.5 л/кВт, система теплый пол – 17 л/кВт, конвектор – 7 л/кВт.

Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

Коэффициенты полезного объема расширительного бака

Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

Установка расширительного бака

Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

Рекомендуем к прочтению:

Один из вариантов установки расширительного бачка в систему отопления

Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается. Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Гидроаккумуляторы в системах холодного и горячего водоснабжения. Предназначение и настройка.

Гидроакумуляторы, расширительные бак, экспанзоматы – не смотря на некоторые различия в характеристиках, они все служат одинаковой цели и имеют одинаковую конструкцию. Фактически можно сказать, что под тремя разными понятиями подразумевается один предмет, призванный принять на себя избыточную жидкость, чтобы снизить давление, или вернуть ее, поддерживая давление в заданных рамках.

Можно выделить три цели, для которых предназначен гидроаккумулятор, и которые пересекаются друг с другом:

Накапливать (аккумулировать) жидкости.

Убирать избыточное давление путем аккумулирования жидкости.

Гасить гидроудары, возникающие в системе водоснабжения и отопления.

Гидроаккумурятор состоит из внешней металлической оболочки и внутренней эластичной мембраны. Между мембраной и стенками бака закачан воздух, а внутрь самой мембраны через штуцер поступает вода. Некоторые мембраны являются проходными – то есть имеют выходное отверстие с противоположной от горловины стороны. Оно предназначено для вывода воздуха из воды или теплоносителя. В таком случае вход для воды (теплоносителя) расположен снизу гидроаккумулятора, а сверху находится резьбовое соединение для выпуска воздуха.

Производители и продавцы разделяют гидроаккумуляторы – баки для холодного водоснабжения и экспанзоматы – баки для ГВС и отопления. Первые принято красить в синий, а вторые в красный цвет, хотя бывают и красные и белые гидроаккумуляторы. Но в народе и те и другие нередко называют расширительными бачками, не делая между ними отличий.

Между тем отличия есть. У гидроаккумуляторов мембрана всегда сменная. Для ее изготовления используется пищевая резина, которая безопасна для питьевой воды, но раньше изнашивается, в то время как у расширительных баков резина зачастую промышленная. Гидроаккумуляторы делают с расчетом на большое рабочее давление – 6-10 атм, а экспанзоматы рассчитаны на 3-5 атм. А вот температуру в большинстве случаев они выдерживают одинаковую. К тому же при необходимости можно установить гидроаккумулятор на горячее водоснабжение так, чтоб на него поступала остывшая вода.

Параметры гидроаккумулятора

У каждого изделия есть характеристики, на которые обращает внимание покупатель при выборе. У гидроаккумуляторов это максимальное рабочее давление и объем.

Максимальное рабочее давление – это показатель давления воды, который способен выдержать бак. Для водоснабжения этот показатель может колебаться от 6 до 10 бар в зависимости от производителя и модификации. Для промышленных нужд иногда требуются баки с большим давлением, они чаще всего изготавливаются на заказ.

Объем гидроаккумулятора – указывается показатель самого стального бака, который мы видим снаружи. Между тем объем воды, который бак может принять, значительно ниже этого показателя, и может достигать половины. Он напрямую зависит от амплитуды давления – разницы между верхним и нижним пределами.

Также хорошо знать допустимое значение давления воздуха. Этот показатель может быть указан, либо его можно проверить самостоятельно. У каждого гидроаккумулятора есть пипка золотника, закрытая ниппелем. У небольших баков она находится на торце бака, у больших в этом месте расположен выход для выпуска воздуха, а золотник – немного ниже и вбок. Нагнетать воздух в бак можно при помощи автомобильного насоса, желательно с манометром, который обычно показывает давление внутри шины. Показатели для давления бака обычно указываются в барах или атмосферах (1 бар ≈ 1 атм), в то время, как шкала на автомобильных манометрах нанесена в Па или МПа. Шаг в 0,1 МПа равняется одной атмосфере (1 бар).

Гидроаккумулятор в системе водоснабжения

Назначение гидроаккумулятора мало меняется в зависимости от системы установки. В системе холодного водоснабжения он служит для:

— аккумулирования воды;

— поддержания постоянного давления в трубопроводе;

— для защиты от гидроударов на длинных участках трубопровода.

На горячее водоснабжение также нужно устанавливать синий гидроаккумулятор. При нагревании вода расширяется, что приводит к увеличению давления, а это, в свою очередь, ведет к спуску воды через предохранительный клапан. Гидроаккумулятор ставят, чтобы не допустить сильного повышения давления, а преимущество синего в том, что мембрана для него изготавливается из пищевой резины.

Установка и настройка гидроаккумулятора в автоматической системе водоснабжения

Автоматическая система водоснабжения состоит из насоса, пульта управления им, реле давления, реле сухого хода, кроме этого в системе может стоять фильтр. Именно реле давления управляет насосом в автоматическом режиме. В реле установлено два порога давления – минимальное и максимальное, — и оно включает насос, когда давление падает ниже минимума, и выключает, когда оно достигает максимума. Для стабильной работы системы давление воздуха в гидроаккумуляторе должно быть на 2-3 метра (0,2-0,3 атмосферы) ниже, чем минимальное давление реле. К примеру, если минимальное давление 1,5 атм., то нужно закачать воздух до 1,2 атм.

Лучше произвести настройку гидроаккумулятора для более эффективной его работы.

Вариант 1

Подходит для случаев, когда гидроаккумулятор уже подключен к системе и в нем есть вода. Этот же способ помогает проверить целостность мембраны. Сначала отключите питание системы и откройте кран, чтобы спустить всю воду. Кран оставьте открытым, поскольку может сложиться ситуация, когда в расширительном баке осталась вода. Далее подключите к золотнику автомобильный насос и начните закачивание воздуха. Если из крана снова пошла вода, это может говорить о двух вещах – либо мембрана порвалась, либо во время работы гидроаккумулятора произошла разгерметизация воздуха, и тот вышел из бака.

Чтобы проверить, прекратите закачивать воздух и закройте кран, после чего запустите насос. Когда система наполнится, выключите питание и откройте кран, чтобы слить литров 20 воды. Снова закройте кран. Нажмите на золотник гидроаккумулятора и выпустите весь воздух. Если после того, как воздух закончится, польется вода, значит – мембрана повреждена и ее нужно менять. Если нет – с мембраной все в порядке и нужно заново повторить описанный прежде процесс накачивания.

Когда в расширительном баке установится подсчитанное давление воздуха, запустите систему, откройте кран и наблюдайте за манометром. Он должен показывать стабильное давление – если стрелка упадет один раз, это не так страшно. Вероятно в гидроаккумуляторе остался воздух, и теперь он вышел. Если стрелка упадет еще раз, значит давление слишком высокое. Нужно постепенно сбрасывать воздух, продолжая наблюдение, пока давление не выровняется.

Вариант 2

Если вы впервые подключаете расширительный бак к системе, сначала накачайте воздух, чтобы давление было чуть выше необходимого. Некоторые баки, например Aquasystem, продаются с уже накачанным воздухом. Подключите бак к системе, закройте все краны и включите насос. Не нужно ждать максимального давления в системе, достаточно, чтобы бак немного наполнился. Выключите питание насоса и спустите всю воду – так из гидроаккумулятора и системы уйдет попавший туда воздух. Снова закройте краны и заполните систему до отметки давления, которая немного превышает минимум. Выключите насос и спустите воду, пока давление в системе не будет на том же уровне, что и необходимое давление в гидроаккумуляторе. После этого понемногу спускайте воздух в гидроаккумуляторе, наблюдая за манометром. Как только его стрелка сдвинется вниз – значит, давление в гидроаккумуляторе стало ниже, чем в системе, и в него стала поступать вода. Прекратите спускать воздух.

Гидроаккумулятор в системе горячего водоснабжения

Роль гидроаккумулятора в системе ГВС такая же, как и в системе отопления – компенсировать давление, возникающее при нагреве воды. Бак можно устанавливать как перед бойлером, так и после – особой разницы нет. Но все же рекомендуем ставить гидроаккумулятор на подачу воды, из-за низких температур.

Для горячего водоснабжения лучше брать синий гидроаккумулятор – его мембрана сделана из пищевой резины, и он рассчитан на большее давление. Объем бака должен равняться 5-10% от объема бойлера, при этом если количество нагреваемой воды большое – 300-500 литров, можно брать 5%, а если небольшое – около 100, то лучше брать 10%. Для систем с нестабильным давлением, в частности центрального отопления, лучше брать больший запас объема.

Давление воздуха в расширительном баке для ГВС

Давление воздуха в баке для ГВС имеет не меньшее значение, чем для холодного водоснабжения. Подходы к выявлению необходимого показателя тут свои.

Первый способ – довольно приблизительный подсчет по среднему значению. За минимум берется минимальное значение давления в системе, за максимум – давление сброса предохранительного клапана. Обычно у предохранительного клапана для ГВС значение 6 бар, минимальное давление в системе центрального отопления – 2 бара. Значит, давление воздуха в гидроаккумуляторе должно составлять 4 бара.

Второй способ можно назвать более точным. Ведь каким бы ни было давление в баке, система будет работать, вопрос в том – как именно. Поставим перед собой две цели: максимальный КПД и максимальный срок службы бака.

Срок службы бака выражается скорее, в сроке службы сменной мембраны. Мембрана рвется по довольно простой причине – вследствие износа. А основная причина износа мембраны – резкие и, можно сказать, критические изменения ее состояния. Когда гидроаккумулятор отдает всю свою воду, то мембрана под давлением воздуха сворачивается в лист, края которого сильно гнуться. Именно в этих местах чаще всего и происходит разрыв. Соответственно, чтобы не допустить быстрого износа резины, необходимо сделать так, чтобы мембрана как можно реже сворачивалась в лист. В идеале – никогда. Чтобы добиться этого, необходимо установить давление воздуха в мембране меньше, чем давление воды. Тогда в состоянии покоя мембрана будет немного заполнена водой.

Для достижения максимально КПД требуется, чтобы количество воды в состоянии покоя в гидроаккумуляторе было минимальным.

Для достижения этой цели достаточно, чтобы давление воздуха в гидроаккумуляторе было на 1 бар меньше, чем минимальное давление воды в системе ГВС.

Расширительный бак 101: факты и мифы

На некоторых коммерческих работах и в очень крупных жилых помещениях вы можете столкнуться с компьютеризированной системой под названием Expan-Flex. Это расширительный бак с микропроцессорным управлением, который изменяет давление заполнения системы и давление заряда диафрагмы для компенсации расширения и сжатия. Хотя он работает достаточно хорошо, на мой вкус, в нем слишком много движущихся частей. Воздушный компрессор, электромагнитные клапаны, компьютер и др.

Я также видел резервуары, не предназначенные для захвата, которые были заполнены азотом.Это конкретное устройство было на высотной системе, которая обеспечивала отопление и охлаждение от одного контура. Расширительный бачок должен был компенсировать не только большие коэффициенты расширения, но и большие коэффициенты сжатия. Резервуар с азотом необходимо время от времени заменять.

Вот некоторые другие часто упускаемые из виду факты и мифы о расширительных баках мочевого типа. Вопреки распространенному мнению, мочевой пузырь застревает и не позволяет нормально работать. Редко, но все же бывает.

На заводе всегда устанавливается давление воздуха ровно 12 фунтов на квадратный дюйм. Неправильный. Завод иногда перестреливает или занижает цель. Всегда проверяйте давление воздуха перед установкой с помощью манометра и при необходимости отрегулируйте.

Вы знаете, что такое A.S.M.E. означает? Существенный денежный обмен.

Вы можете проверить давление воздуха в диафрагме при включенном баке и нормальном давлении наполнения. Неправильный. Давление со стороны воды должно составлять 0 фунтов на квадратный дюйм, чтобы получить точное значение давления воздуха на диафрагме.

Танки никогда не теряют заряд воздуха. Неправильный. Баки действительно теряют заряд либо через клапан Шредера, либо через внешнюю утечку в баке, либо через диафрагму.

Резервуары со сжатым воздухом никогда не забиваются водой. Неправильный. Если вы потеряете заряд воздуха или диафрагму, резервуар будет заболочен. Будь осторожен. Обращайтесь с каждым расширительным бачком как с загруженным расширительным бачком. Я сломал больше суставов пальцев, чем могу сказать вам по неожиданному увеличению веса предположительно пустых расширительных бачков.(Ой!)

Воздушный заряд расширительных баков не может быть выше определенного уровня. Правда. Если баллон рассчитан только на 30 фунтов на квадратный дюйм, давление в нем не должно превышать 30 фунтов на квадратный дюйм. Если вам нужно давление более 30 фунтов на квадратный дюйм, вам понадобится резервуар с рейтингом A.S.M.E. Вы знаете, что такое A.S.M.E. означает? Существенный денежный обмен.

Расширительные бачки всегда располагаются внизу системы. Неправильный. Присоединение к резервуару должно располагаться как можно ближе к насосной станции.Однако в случае некоторых коммерческих систем резервуар может быть расположен на верхнем этаже системы, чтобы избежать статического давления.

Как это влияет на напор насоса? Если соединение расширительного бака находится на полпути между всасывающим и напорным патрубками насоса, то половина давления будет в виде положительного давления на выходе из насоса, а половина — в виде отрицательного давления на всасывающем патрубке. насоса.

Если системное соединение расширительного бака расположено на стороне всасывания насоса, даже если бак расположен на 12 этажей выше, тогда 100% перепада давления насоса будет в виде положительного давления, измеренного на выходе насоса. .

Достаточно поговорить на эту тему, чтобы написать целую историю. Это будет в следующей статье.

Во всяком случае, вот что я знаю о расширительных баках.

Ах да, последняя деталь. Если вы столкнетесь со старым неповрежденным расширительным баком, который заболочен водой, и вы решите «обслужить» бак, осушив его, полностью слейте его и позвольте внутреннему давлению воздуха сравняться с давлением воздуха снаружи, иначе вы не сможете. не полностью выполнила свою работу.

Кроме того, возите на служебном грузовике несколько седельных саморезов. Когда вы подсоединяете сливной шланг к расширительному бачку и сливаете его в слив в полу, в конечном итоге вы дойдете до стадии «затекания», когда бак пытается всасывать воздух обратно в тот же шланг, из которого сливается вода. Просто подсоедините седловой клапан к стояку резервуара между запорным клапаном резервуара и расширительным резервуаром и откройте его, чтобы впустить воздух и сбросить вакуум. Резервуар опустеет в мгновение ока, и вы не будете стоять там за 100 + долларов в час, слушая глоток.

Поздравляю! Вы завершили «Танки расширения 101». Теперь возьмите полученные знания и воспользуйтесь ими.

Увидимся в следующем месяце. А пока, счастливого гидроника!

Инструкции: общие сведения о предварительной зарядке в резервуарах-дозаторах

2 года назад Как сделать, Новости и события

Предварительно заряженные мембранные и дозирующие баки необходимы для защиты систем от избыточного давления, энергии или воды в различных сценариях.В этом блоге мы обсудим, зачем вам нужна предварительная зарядка, как выбрать настройки предварительной зарядки и какое обслуживание следует проводить для этого типа бака.

Давление предварительной зарядки необходимо для баков-дозаторов, которые используются в системах горячего водоснабжения, водяной скважине, усилителе давления, а также в системах ударного и перенапряжения. Инженер или обслуживающий персонал должен сначала определить условия применения и требования к давлению в системе, чтобы определить настройку предварительной зарядки.

В бытовых системах водяного отопления расширительный бак устанавливается между подачей холодной воды в здание и водонагревателем.Давление предварительной зарядки устанавливается равным статическому состоянию холодной воды или состоянию отсутствия потока. Например, если давление в линии подачи составляет 60 фунтов на квадратный дюйм, предварительная заправка в расширительном баке должна быть установлена на 60 фунтов на квадратный дюйм. По мере протекания воды давление потока падает ниже статического. Защита от теплового расширения не требуется, поскольку расширенная вода уходит из водопроводной системы. Когда поток прекращается и статическое давление возвращается в систему, предварительно заправленный расширительный бак полностью задействуется для обработки расширенной воды.

Гаситель ударов и перенапряжения принимает воду через быстро закрывающийся клапан, чтобы помочь рассеять кинетическую энергию из внезапно остановившегося водяного столба. Когда вода течет, скорость потока воды на каждый фут в секунду создает повышенное давление на 65 фунтов на квадратный дюйм по сравнению со статическим. Этот всплеск произойдет в течение миллисекунды, если вода прекратится внезапно. Кинетически созданное давление отражается по трубе за счет увеличения диаметра трубы до точки разгрузки, и когда волна давления отражается и возвращается, она сужает трубу.

Большая часть потока, проходящего через трубу, будет составлять от 4 до 8 футов в секунду, что соответствует увеличению от 260 до 520 фунтов на квадратный дюйм. Давление предварительной зарядки для разрядника должно быть на 10% ниже давления потока. Амортизатор поглощает избыточное давление от внезапного скачка энергии. Давление выровняется за счет поглощения энергии внутри трубы. Вместо увеличения давления, повреждающего трубу, амортизатор и ограничитель перенапряжения принимает на себя основную нагрузку, обеспечивая безопасность трубы.

Для резервуара для воды или гидропневматической системы реле давления управляет насосом. Реле обычно настраивается на разницу в 20 фунтов на квадратный дюйм между минимальным давлением в здании и высоким давлением, определяемым переключателем. Система водозабора в доме обычно настраивается на 2 фунта на квадратный дюйм ниже точки включения насоса, чтобы максимально увеличить запас воды, что приводит к максимальному времени работы насоса, что помогает продлить срок службы и мощность насоса. В коммерческом здании нормальная предварительная заправка устанавливается на 10% ниже давления включения насоса.

Необходимо проводить ежегодное профилактическое обслуживание, чтобы убедиться, что ваш мочевой пузырь или мембранный бак выдерживает предварительную зарядку и тем самым обеспечивает необходимую защиту системы. Процесс проверки емкости начинается с изоляции емкости от системы. Между запорным клапаном системы и резервуаром должен быть установлен слив. Если слива нет, найдите другой способ слива воды из бака. Часто водопроводный штуцер можно ослабить, чтобы слить воду из бака.

Проверьте давление предварительной зарядки и при необходимости добавьте давление.Обратите внимание: при повторной заправке бака лучше держать слив открытым, чтобы вы могли определить, проходит ли воздух через баллон / диафрагму и выходит через слив. Если это происходит, мочевой пузырь / диафрагма повреждены.

Профилактическое обслуживание поможет продлить срок службы бака и баллона. Важно проверить участки внутри резервуара, которые могут быть подвержены потере давления или воздуха, например, любые ленты или швы на резервуаре, которые могли подвергнуться коррозии, или неисправный воздушный клапан или заглушка.Также важно удалять воду из мочевого пузыря один раз в год, чтобы избежать проблем с потерей давления в резервуаре.

Функция предварительной зарядки бака обеспечивает минимальное давление. Дизайнер обычно определяет это, исходя из высоты здания, минимального давления, необходимого для каждого приспособления, или того, что приведет к максимальной защите системы.

Чтобы узнать, как правильно определить размер расширительного бачка, ознакомьтесь со статьей по теме:

Что такое расширительный бак водонагревателя и зачем он мне?

Предотвратите необратимое повреждение вашего водонагревателя с помощью расширительного бачка

Все водонагреватели, независимо от того, используют ли они топочный мазут, природный газ или пропан или даже электричество, могут испытывать негативные эффекты теплового расширения, поскольку холодная вода, поступающая в резервуар, превращается в горячую нагретую воду, увеличивая общий объем воды за счет расширения. и повышение давления внутри бака.Это увеличение объема и давления необходимо уменьшить для общей безопасности.

Что такое расширительный бак?

Вот здесь-то и вступает в игру расширительный бак: при правильном размере и правильной установке он поглощает эту «лишнюю» воду в баллон, расположенный внутри расширительного бачка, и сводит к минимуму избыточное давление в водонагревателе.

Расширительные баки

помогают снизить вероятность гидравлического удара и помогают защитить водопроводную систему от напряжения и повреждений, что продлевает срок службы бака.Для выполнения своей работы эти резервуары должны быть правильно расположены, иметь размеры, подключаться к общей системе и проверяться ежегодно.

Наши специалисты по отоплению и охлаждению будут следить за тем, чтобы каждый расширительный бак был правильно установлен и обслуживался, чтобы предотвратить гидравлический удар, высокие счета за воду и ненужный износ водонагревателя и сантехники.

Если вас беспокоит, что в вашем водонагревателе нет расширительного бачка, вам может помочь ServiceMark.

Связанная статья: Газовые и электрические печи: преимущества и недостатки

Что вызывает эти проблемы с сантехникой?

Водонагреватель в вашем доме интегрирован с обратным клапаном, который устанавливается в трубопровод подачи холодной воды для повышения эффективности и комфорта.Обратный клапан и трубы упоминаются лицензированными специалистами в сантехнической промышленности как «закрытая система». Эти односторонние обратные клапаны предназначены для предотвращения обратного вытекания воды из дома по водопроводным трубам, что предотвращает попадание возможных загрязнений в водопроводную сеть.

Неотъемлемая проблема обратных клапанов, размещенных в системе, заключается в том, что давление воды в закрытой системе возрастает до тех пор, пока кто-нибудь не откроет клапан. Расширительный бак предотвратит взрыв в вашем водонагревателе из-за высокого давления.Если в вашем водонагревателе есть обратный клапан или клапан регулировки давления, мы рекомендуем приобрести расширительный бак.

ServiceMark может установить ваш расширительный бак!

В ServiceMark наша полностью обученная команда высококлассных специалистов по отоплению, охлаждению и сантехнике и обслуживающий персонал готовы 24 часа в сутки, семь дней в неделю, чтобы сделать ваш дом не только удобным, но и безопасным! Мы предлагаем обслуживание в тот же день и гарантированно прибывающих вовремя сертифицированных технических специалистов.Позвоните в команду ServiceMark, чтобы убедиться, что ваш дом будет безопасным и комфортным в течение всего года.

Связанная статья: Следует ли мне отремонтировать или заменить систему теплового насоса?

Тепловое расширение — Flo Support

Вы когда-нибудь замечали небольшой резервуар, который стоит рядом с водонагревателем? Вы когда-нибудь задумывались, что, черт возьми, он на самом деле делает? Ну, это называется расширительный бак , , и это действительно большое дело.

Тепловой расширительный бак защищает ваш дом больше, чем вы думаете.Он помогает контролировать давление воды в вашем доме, а давление воды, если оставить его на произвол судьбы, может нанести серьезный ущерб.

Из этой статьи вы узнаете о тепловом расширении и давлении воды, а также о том, как резервуары теплового расширения предохраняют вашу водопроводную систему от поломки.

Что такое тепловое расширение?

Термическое расширение — это тенденция вещества расширяться в массе или объеме при повышении температуры. Это один из тех универсальных законов науки, который применим практически ко всему.Самая большая жертва теплового расширения в вашем доме — вода. Поскольку вся вода в вашем доме скапливается в чрезвычайно негибких трубопроводах, вы, возможно, захотите узнать об этом.

Водонагреватели — один из основополагающих аспектов нашего современного образа жизни, который мы довольно часто принимаем как должное. Он работает постоянно, нагревая воду для наших раковин, душевых и бытовой техники. И каждый раз, когда он запускается, вода в резервуаре расширяется.

Куда уходит лишний объем воды?

Можно подумать, что он просто вытекает прямо из вашего дома, но это не так просто.Это связано с тем, что в большинстве домов используется закрытая водопроводная система , а означает, что избыток воды по существу скапливается в вашем доме.

Закрытые сантехнические системы

Сантехнические системы бывают открытыми или закрытыми. В открытой системе вода может течь в и выходить из вашего дома через водопровод. Если давление воды увеличивается из-за теплового расширения, вода будет естественным образом вытекать из системы, поскольку поступающая вода течет с более низким давлением.

В закрытой системе этого не может быть. А реальность такова, что большинство домов в США работают по закрытой системе. На это есть несколько причин. Во-первых, когда дело доходит до муниципального водоснабжения, наличие открытой системы может представлять возможный риск для здоровья населения. Осадки и мусор из старых свинцовых труб могут загрязнить питьевую воду. Таким образом, домашние водопроводные системы имеют обратный клапан для предотвращения обратного потока в городское водоснабжение.

Другая причина, по которой большинство домов работают в закрытых системах, — это редукционные клапаны.Поскольку муниципальные поставщики воды обычно откачивают воду под очень высоким давлением, в домах есть регуляторы давления, которые снижают давление воды до более безопасного уровня. Это защищает ваши трубы и арматуру от износа из-за слишком большого давления.

Итак, если вода не может выходить из вашего дома, как ваша водопроводная сеть справляется с избыточным давлением и объемом, вызванным водонагревателем? Он основан на тепловом расширительном баке.

Что такое расширительный бак?

Расширительные баки — невоспетые герои современной сантехники.Они дают всей этой дополнительной воде место, чтобы остальная часть вашей водопроводной системы могла заниматься своими делами, не беспокоясь о высоком давлении воды.

Бак теплового расширения — это небольшой бак, который устанавливается на впускной линии вашего водонагревателя. Внутри резервуара находится сжатый воздух и баллон. Сжатый воздух находится под давлением, чтобы соответствовать давлению воды в вашем доме.

Когда ваш водонагреватель загорается и вода в его баке начинает расширяться, давление воды начинает превышать давление сжатого воздуха в расширительном баке.Эта вода под высоким давлением попадает в баллон расширительного бачка. Когда мочевой пузырь наполняется, общее давление воды в вашей водопроводной системе начинает снижаться.

Но расширительный бачок не надежен. Если ваш водонагреватель установлен слишком высоко, может произойти такое сильное расширение, что в расширительном баке не хватит места для всей этой воды. Производители водонагревателей знают об этом, поэтому устанавливают на свои резервуары для воды клапан сброса давления.

Клапаны сброса давления — последняя линия защиты вашего водонагревателя.Они выполняют свою работу более примитивно, просто позволяя лишней воде выливаться в поддон, а иногда и просто на пол.

Так зачем все это беспокоиться? Что такого особенного в высоком давлении воды?

Почему следует беспокоиться о давлении

Вы можете подумать, что высокое давление воды — не такая уж большая проблема. По правде говоря, давление воды — один из самых важных аспектов водопроводной системы вашего дома.

Когда давление воды слишком велико, все приспособления, приборы и трубы подвергаются дополнительной нагрузке.Все ваши туалеты, насадки для душа и смесители рассчитаны на работу при определенном пороге давления. Превышите это давление, и они начнут выходить из строя, и их потребуется заменить.

Постоянно высокое давление воды также может привести к более серьезным проблемам. Могут возникнуть небольшие утечки, которые могут оставаться незамеченными в течение нескольких месяцев, если они находятся за стенами, над потолком или под полом. Эти небольшие утечки в конечном итоге приводят к повреждению конструкции, гниению деревянного каркаса вашего дома и развитию токсичной плесени.

Высокое давление воды также может привести к внезапному разрыву трубопровода, что может вызвать катастрофические повреждения и материальный ущерб. Это особенно актуально зимой, когда отрицательные температуры могут вызвать накопление льда в трубах, что приведет к еще большему давлению воды.

К счастью, мониторинг давления воды в доме прошел долгий путь со времен ручных манометров. Интеллектуальные детекторы утечек, такие как устройство Flo by Moen, контролируют давление воды в доме, температуру и сканируют утечки в режиме реального времени.И все эти данные доступны вам 24/7 в приложении Flo by Moen.

Избегайте распространенных проблем — техническое обслуживание расширительного бака

К сожалению, расширительные баки не вечны. Большинство резервуаров в конечном итоге заболачиваются, что делает их неспособными выполнять свои функции. Профессиональные сантехники рекомендуют менять их каждые пять-десять лет. Вот несколько способов ухода за расширительным бачком:

Остерегайтесь конденсации. Это может быть вызвано переувлажнением расширительного бачка или просто очень влажным климатом.В любом случае, если ваш водонагреватель расположен рядом с электрическими устройствами, это может представлять опасность.
Проведите «тест прикосновением». Просто постучите или постучите по расширительному бачку и слушайте звук, который он издает. Если он издает глухой звенящий звук, значит, внутри все еще есть воздух. Если он издает более глухой звук, это означает, что ваш резервуар полон воды и его необходимо заменить.
Почувствуй танк. Пощупайте верх и низ вашего расширительного бачка. Верх бака, который следует наполнить сжатым воздухом, должен быть прохладным на ощупь.Дно емкости, куда идет вода, должно быть теплым. Если на ощупь верх резервуара такой же, как и нижний, значит, у вас проблема.
Обратите внимание на клапан сброса давления вашего водонагревателя. Помните клапан сброса давления? Он начинает выпускать воду, если давление в расширительном бачке слишком велико. Если вы заметили, что из выпускного клапана постоянно капает вода, это может означать, что расширительный бачок больше не работает.
Улучшайте свой танк, пока он не вышел из строя.Вам не нужно ждать, пока вы заметите проблему, чтобы вложить деньги в новый расширительный бачок. Хорошее практическое правило — заменять бак каждый раз, когда вы заменяете или обслуживаете водонагреватель.
Как можно скорее замените неисправный бак. Если ваш расширительный бак не выполняет свою работу, ваш дом может быть поврежден водой или, что еще хуже, взорвется водонагреватель. Как только вы заметите, что что-то не так, обратитесь к сантехнику и начните принимать меры по установке нового расширительного бачка.

Заключение

Как видите, в вашем доме всегда происходит тепловое расширение, а расширительный бак — один из самых важных компонентов водопровода. Он поддерживает ваши трубы и арматуру в хорошем состоянии и защищает ваш водонагреватель. Позаботьтесь о нем, и он позаботится о вас.

Как установить жилой расширительный бак | Home Guides

До того, как вступили в силу новые правила водоснабжения, избыточная вода из водонагревателей текла обратно в городское водоснабжение, вызывая загрязнение.Одним из решений было установить обратный клапан на выходе из нагревателя. Однако добавленное давление привело к чрезмерной нагрузке на бак, что привело к опасности взрыва. Изменения в муниципальных правилах теперь требуют установки расширительного бачка на водонагреватели. Эти резервуары разделены резиновой мембраной, поддерживаемой сжатым воздухом, с достаточным пространством над мембраной для поглощения перелива. Благодаря последним достижениям в сантехнической технике вы можете сэкономить, установив напорный бак самостоятельно.

Бытовое давление

Подберите подходящий расширительный бак, соответствующий размеру вашего водонагревателя.Прочтите требования к давлению сбоку бака; обычно это от 40 до 60 фунтов на квадратный дюйм. Установите статическое давление в доме, прикрепив манометр к крану с резьбой, например, к входному патрубку стиральной машины или садовой колонке. Выключите все краны и соответствующую бытовую технику, чтобы узнать статическое давление воды в доме. Если оно выше 60 фунтов на квадратный дюйм или ниже рекомендованного давления, указанного на расширительном баке, отрегулируйте редукционный клапан давления воды в доме. Это небольшой компонент с колоколообразным корпусом между счетчиком воды и основным водопроводом.Отверните контргайку под шестигранным винтом, выступающим из верхней части колоколообразного корпуса. Попросите друга следить за манометром, пока он звонит вам по мобильному телефону. Поверните регулировочный винт по часовой стрелке с помощью разводного ключа, чтобы увеличить давление; против часовой стрелки, чтобы уменьшить давление. Когда давление достигнет рекомендуемой настройки расширительного бачка, удерживая регулировочный винт, затяните контргайку вторым разводным ключом.

Давление в баке

Проверьте давление внутри расширительного бака с помощью манометра в шинах, прижатого к клапану Шредера на дне бака.Если показание высокое, сбросьте давление. Если давление ниже рекомендуемого, подсоедините ручной насос к клапану Шредера и закачивайте еще воздуха, пока показания манометра не совпадут со статическим давлением в вашем доме. Не используйте воздушный компрессор, так как это может привести к разрыву резинового сильфона внутри резервуара.

Седельный зажим

Найдите запорный клапан бытового водоснабжения на стороне дома на трубе, ведущей от вашего водомера. Полностью поверните ручку, чтобы перекрыть воду, затем откройте кран в ванной или на кухне, пока он не перестанет капать, чтобы сбросить давление воды.Используйте седельный клапан, чтобы обеспечить точку крепления Т-образной муфты на трубе без разрезания трубы или использования припоя. Ослабьте зажимные болты, снимите верхнюю половину зажима и поместите седловой клапан на трубку так, чтобы выпускное отверстие было направлено вниз. Убедитесь, что резиновая прокладка на нижней половине клапана установлена правильно. Сдвиньте седловой клапан в сторону, чтобы оставался достаточный зазор для установки расширительного бачка между клапаном и водонагревателем. Установите на место верхнюю половину зажима и достаточно надежно затяните болты зажима разводным ключом; не сжимайте трубку, перетягивая зажим.Вверните прокалывающую ручку сбоку клапана по часовой стрелке до упора, пока заостренный конец не войдет в медную трубку. Отверните рукоятку прокалывания до полностью открытого положения. Когда резервуар направлен вниз, эта конфигурация выдержит его вес без нагрузки на медную трубку.

Установка

Плотно оберните короткий кусок тефлоновой ленты вокруг соединительной резьбы расширительного бачка. Поднимите резервуар и навинтите его по часовой стрелке на седловой клапан до затяжки резьбы.Откройте запорный кран бытовой воды и проверьте герметичность. Если вода капает с основания стержня прокалывающей ручки, осторожно затяните его соединительный штуцер, пока он не перестанет капать. В качестве альтернативы, если вода просачивается из зажима, затяните зажимные винты еще на четверть оборота. Откройте кран с горячей водой, находящийся дальше всего от бака, чтобы удалить пузырьки воздуха, застрявшие в трубах.

Ссылки

Writer Bio

После окончания Университета Витватерсранда и получения квалификации авиационного инженера, Ян Келли присоединился к компании по ремонту кухонь и получил квалификацию сертифицированного дизайнера кухонь (CKD).Затем Келли основал организацию, специализирующуюся на обустройстве дома, включая ремонт и обслуживание бытовой техники, садового оборудования и газонокосилок.

Точка без изменения давления —

Был человек по имени Джил Карлсон, который работал в Bell & Gossett. В конце концов он стал известен как «отец современной гидроники». Он изобрел продукты и разработал различные теории и приложения, которые сегодня мы рассматриваем как стандартные процедуры. Его самым важным открытием была «Точка без изменения давления».«Эта тема касается важности правильного расположения насоса в замкнутой гидравлической системе.

Датчик будет регистрировать один фунт на дюйм, если вы поместите его на дно столба воды высотой 28 дюймов.

Что подразумевается под правильным расположением циркуляционного насоса в замкнутой системе? Циркуляционные насосы в системе должны быть расположены так, чтобы они «откачивались» из расширительного бака. Установленный таким образом, когда циркулятор включается, создаваемый им перепад давления будет добавлен к статическому давлению системы.Статическое давление — это давление, которое существует во всей системе, когда циркуляционный насос выключен. Это просто вес воды. Если бы вы поместили датчик на дно водяного столба высотой 28 дюймов, датчик показал бы 1 фунт / кв. Дюйм. То есть один фунт давления на квадратный дюйм .

Когда центробежные насосы используются в закрытых гидравлических системах под давлением, они называются циркуляционными насосами. Причина в том, что циркуляционный насос не проталкивает и не тянет воду по системе, а скорее циркулирует воду по системе.Циркуляционный насос создает не давление, а только перепад давления. Кроме того, давление на нагнетательной стороне циркуляционного насоса должно быть выше, чем давление на его впускной стороне.

Помните старую поговорку: «Высокое давление переходит в низкое?» Представьте, что в гидронной системе это закрытое колесо под давлением. Когда циркуляционный насос выключен, вода не циркулирует через колесо. Однако, когда циркулятор включается, он нарушает существующий баланс.Направление потока воды определяется более высоким давлением на нагнетательной стороне циркуляционного насоса. Ключевое различие между давлением и перепадом давления заключается в том, что когда циркуляционный насос «включается», циркуляционный насос не заботится о том, увеличивается ли его давление нагнетания или если его давление всасывания падает, пока давление на стороне нагнетания циркуляционного насоса выше давление на всасывающей стороне. Поскольку — это разница в давлении в циркуляционном насосе, вода в системе циркулирует! Фактически, вся вода в трубопроводе движется мгновенно.Это потому, что вода не сжимается, поэтому, когда циркуляционный насос включается, он нарушает баланс, который существовал в контуре, и вся вода циркулирует.

Если вода в этой замкнутой гидронной системе будет циркулировать независимо от того, работает ли циркуляционный насос на подаче или на возврате, к чему все эти суеты по поводу его местоположения? Ответ заключается в том, как циркуляционный насос может изменять статическое давление в системе. Если циркуляционный насос расположен на подаче, откачивая от расширительного бака, давление в системе будет повышено.Если циркуляционный насос расположен на обратной линии, перекачивая в сторону расширительного бака, давление в системе будет уменьшено. Это падение давления может вызвать всевозможные проблемы.

Направление потоков воды определяется более высоким давлением
на нагнетательной стороне циркуляционного насоса.

Воздух, захваченный водой, при более низком давлении выходит из раствора в виде пузырьков. Это может вызвать булькающие звуки, снижение эффективности теплопередачи и, вполне возможно, связывание излучения с воздухом, что потребует обращения в службу поддержки для удаления воздуха.Если перепад давления в циркуляционном насосе высокий, он может снизить давление в системе на верхнем этаже до вакуума. Конечно, любые поплавки, подвергающиеся воздействию вакуума, будут втягивать воздух в систему . Насколько большим должен быть циркулятор, чтобы возникла такая ситуация? Это зависит от каждой отдельной работы, но, как правило, от типа циркуляторов, используемых в большинстве коммерческих работ, таких как многоквартирные дома, офисные здания и церкви. Любые коммерческие счета могут иметь один из этих циркуляторов.

Точка НЕТ изменения давления

Почему циркуляционный насос не может изменять давление в системе в точке, где расширительный бак подключается к системе? Это вопрос, который часто задают как в полевых условиях, так и на наших семинарах по гидронике.Закон Бойля гласит, что если в резервуаре (расширительном баке) находится газ (воздух), его объем сократится, если вы добавите в него давление. Точно так же его объем будет увеличиваться при понижении давления. Другими словами, если вы сожмете газ, его давление повысится, и наоборот, если вы позволите газу расшириться, его давление упадет. Как все это относится к гидравлическим системам?

Чтобы изменить давление в расширительном баке (диафрагменном или стальном), нужно сжать воздух, который там находится. Когда котел нагревает воду в системе, вода расширяется, сжимая воздух в расширительном баке.Это вызывает повышение давления в системе, что вы можете увидеть на манометре котла. Когда вы открываете заправочный клапан, чтобы добавить больше воды в систему, дополнительная вода поступает в расширительный бак, потому что трубопровод уже заполнен водой, сжимая воздух, вызывая повышение давления в системе, которое указывается на манометре котла.

Нагревает ли циркуляционный насос воду? Добавляет ли он больше воды в систему? Или просто циркулирует вода? Вы видите разницу? Если нет изменения объема или температуры воды, то не может быть изменения ее давления.

Согласно закону Бойля, если газ сжимается, его давление повышается; если газ расширяется, его давление падает.

Может ли циркуляционный насос откачивать воду из расширительного бака? Если вы думаете, что да, куда бы вы его положили? Трубопровод уже заполнен, и вы не можете сжимать воду. Если циркуляционный насос перекачивает в сторону расширительного бака, может ли он заливать воду в бак? Воздух сжимаемый, поэтому вода может попасть в резервуар. Однако откуда взялась вода? Если вы думаете, что это может происходить из контура трубопровода, это означает, что в контуре трубопровода будет пустота.Мать-природа ненавидит вакуум (пустоту)!

Нет, когда включается циркуляционный насос, он не может ни добавлять, ни удалять воду из расширительного бачка. Если он не может изменить объем воды в резервуаре, он не может изменить объем воздуха (газа) в резервуаре. Это означает, что он не может изменять давление в резервуаре или в трубопроводе, соединяющем резервуар с системой.

Каждый раз, когда включается циркуляционный насос, он «ищет» эту точку. В зависимости от того, откачивает он или в сторону расширительного бака, он либо увеличивает давление нагнетания, либо понижает давление всасывания.Вот почему с 1960-х годов, когда Гил Карлсон написал свою знаменитую статью о «Точке без изменения давления», циркуляционные насосы должны быть расположены на линии подачи, «откачивающейся» от расширительного бака. ICM

Если у вас есть какие-либо вопросы или комментарии, напишите мне по телефону [электронная почта защищена] , позвоните мне по телефону FIA 1-800-423-7187 или подпишитесь на меня в Twitter по адресу @Ask_Gcarey .

Максимальное накопление воды в расширительных баках для бустерных приложений

Когда использовать расширительный бак

Расширительные баки в основном используются в установках для повышения давления воды, чтобы предотвратить чрезмерный запуск насоса из-за небольших утечек в трубопроводе в здании (нагрузка от утечки).Чрезмерный запуск не только сокращает срок службы элементов управления и двигателя насоса, но и требует больших затрат энергии. Производители частотно-регулируемых приводов (ЧРП) иногда требуют расширительные баки для обеспечения бесперебойной работы. Мы будем проверять используемые резервуары только на предмет утечек, так как размеры резервуаров для частотно-регулируемых приводов должны соответствовать рекомендациям производителя. Расширительные баки следует устанавливать только в том случае, если приложение не используется постоянно (больницы, тюрьмы и т. Д.) [1] или если этого требует производитель частотно-регулируемого привода.

Расположение, расположение, расположение

Приблизительный объем воды, хранящейся в резервуаре (V _A), рассчитывается по следующей формуле:

Где V _T = объем резервуара, P ₁ = давление предварительной зарядки бака и P ₂ = давление, которому подвергается бак при отключении насоса (абсолютное давление [2]). В отношении формулы важно отметить, что объем хранимой воды является наибольшим, когда соотношение P ₁ / P ₂ является наименьшим.Давайте посмотрим, как расположение резервуара влияет на это соотношение.

* В наших примерах мы предположим, что работаем близко к уровню моря с атмосферным давлением 14,7 фунта / кв.

Резервуар расположен на цокольном этаже . Бак на 100 галлонов, расположенный в основании здания с предварительной заправкой P ₁ на 50 фунтов на кв. Дюйм (64,7 фунтов на квадратный дюйм) и отключение P ₂ на 60 фунтов на квадратный дюйм (74,7 фунтов на квадратный дюйм), даст нам коэффициент 0,87 и резервуар для хранения 13,4 галлона.

Резервуар расположен на крыше здания .Размещение резервуара наверху здания (4 этажа в этом примере) позволяет нам снизить предварительную зарядку P ₁ до 30 фунтов на кв. Дюйм * (44,7 фунтов на кв. Дюйм) и давление отключения P ₂, которое испытывает резервуар. теперь составляет 40 фунтов на кв. дюйм (54,7 фунтов на кв. дюйм). Это приводит к меньшему соотношению 0,82 и резервуару для хранения 18,3 галлона.

Это 37% -ное увеличение хранилища. Бак, расположенный на максимально высоком уровне, вмещает наибольшее количество воды.

* Обратите внимание, что мы снизили предварительную зарядку на 20 фунтов на квадратный дюйм (≈46 футов водяного столба), потому что мы подняли резервуар на 4 этажа (~ 48 футов) и больше не должны преодолевать эту статическую высоту.

[1] Расширительные баки, используемые при непрерывном использовании, обычно не хранят воду.

[2] Абсолютное давление (psia) = избыточное давление (psig) + атмосферное давление (psia)

Предварительная зарядка: The Great Debate

В зависимости от источника рекомендуемое давление предварительной зарядки резервуара может быть ниже или выше, чем давление, установленное в системе, чтобы максимально увеличить объем депрессии. Однако существует разница между объемом воды, который может хранить резервуар, и максимальным объемом используемых воды в таком резервуаре.Установка правильного давления предварительной зарядки в баке максимизирует пригодной для использования воды.

Сравните давление предварительной зарядки с уставкой давления пуска насоса (P _Start), используя условия из второго сценария, описанного выше.

Заданное значение начального давления предварительного равномерного насоса .

P ₁ = 44,7 фунтов на кв. Дюйм (30 фунтов на кв. Дюйм)

P ₂ = 54,7 фунтов на кв. Дюйм (40 фунтов на кв. Дюйм)

P _Start = 44,7 фунтов на кв. давление пуска насоса.

P ₁ = 39,7 фунтов на кв. Дюйм (25 фунтов на кв. Дюйм)

P ₂ = 54,7 фунтов на кв. Дюйм (40 фунтов на кв. Дюйм)

P _Пуск = 44,7 фунтов на кв. под давлением 30 фунтов на квадратный дюйм (44,7 фунтов на квадратный дюйм) перед использованием всей воды, хранящейся в резервуаре. Объем воды, который остался в баке, необходимо учитывать при расчете объема годной к употреблению воды (V _U). R , цель бака — минимизировать количество запусков двигателя за счет максимального увеличения количества воды, используемой из бака.

Если мы вычтем неиспользованную воду из общего количества хранимой воды, мы покажем только 16,2 галлона пригодной для использования воды.

Или

Предварительная зарядка на 5 фунтов на кв. Дюйм выше, чем давление пуска насоса.

P ₁ = 49,7 фунтов на кв. Дюйм (35 фунтов на кв. Дюйм)

P ₂ = 54,7 фунтов на кв. Дюйм (40 фунтов на кв. Дюйм)

P _Старт = 44,7 фунтов на кв. составляет 35 фунтов на квадратный дюйм (49,7 фунтов на квадратный дюйм), вся вода, хранящаяся в резервуаре, была опорожнена, и любая дополнительная утечка вызовет падение давления, что приведет к запуску насосов.Объем используемых воды составляет 9,1 галлона.

Эти примеры демонстрируют, что максимальное количество хранимой полезной воды происходит, когда предварительная заправка бака равна начальному давлению насоса.

Примечание

Формула и расчеты, использованные выше, предполагают следующее:

Объем баллона и трубки диффузора или диафрагмы незначителен и существенно не уменьшает абсолютный объем резервуара.
Разница по высоте между местом измерения давления и соединением с резервуаром небольшая (≈2 ’или меньше).
Температура окружающей среды стабильная. Широкий диапазон температур, в которых хранится резервуар, влияет на его вместимость.

Формула для максимально полезного хранения в мембранном или расширительном баке в установках повышения давления:

V _U = Максимальный полезный воды

V _T = Объем резервуара

P ₁ = Давление предварительной зарядки (абсолютное) в баке, значение должно быть равно давлению пуска насоса, измеренному в баке

P ₂ = Давление (абсолютное) при отключении системы, измерено в резервуаре

Размер расширительного бака и объем откачки

Как объяснялось выше, полезная вода в расширительных баках определяется давлением предварительной зарядки, давлением отключения и запуском насоса давление.Этот полезный объем известен как объем просадки.

При выборе расширительного бака для конкретного применения важно учитывать не только абсолютный объем бака, но и фактический полезный объем воды. Мы определили, что максимальный объем воды, который может храниться, достигается при минимально возможном соотношении P ₁ / P ₂. Это известно как приемочный объем, и он достигается за счет того, что давление предварительной зарядки составляет 0 фунтов на кв. Дюйм (14,7 фунтов на кв. Дюйм), а давление отключения является максимально допустимым рабочим давлением резервуара.

Сравнивая расширительный бак на 211 галлон и 185 галлонов с МДРД 175 фунтов на кв. Дюйм (189,7 фунта на кв. Дюйм), мы вычисляем 194,6 и 170,7 галлона хранимой воды соответственно. Хотя эта разница в 23,9 галлона может показаться значительной, мы можем составить график фактической емкости хранилища при различных рабочих давлениях и увидеть разницу.

Кроме того, если мы посчитаем процентную долю используемой воды в каждом резервуаре, мы увидим, что при более высоких давлениях удобство использования резервуара значительно снижается.

как накачать расширительный бак в котле

Расширительный бак для котла. Накачиваем правильное давление

Накачка расширительного бака. Порядок действий

Давление в расширительном бачке двухконтурного котла Baxi

Теплоноситель в отопительной системе

Устройство расширительного бачка Baxi

Какое нормальное давление в расширительном баке двухконтурного котла фирмы Baxi

Зачем расширительный бачок в настенном котле Baxi

Как наполнить воздухом расширительный бак газового котла Baxi

Поломки расширительных баков

Падение давления в газовом котле Baxi при включении горячей воды

Читайте также:

Давление в расширительном бачке двухконтурного котла

Давление в системе отопления: накачиваем расширительный бак

Почему падает давление в системе отопления

Причины и варианты решения проблемы

Отключение электропитания

Протечка трубопровода, радиатора, крана и пр.

Настройки расширительного бака

Как рассчитать объем экспанзомата?

Как контролировать давление в расширительном бачке отопления – особенности системы

Назначение расширительного бачка

Конструкционные особенности и принцип работы

Установка расширительного бака

Причины падения давления

Порядок настройки давления — какое должно быть и как настроить

Почему падает давление в расширительном бачке двухконтурного котла

Как накачать расширительный бак котла baxi

Газовый котел baxi eco four 24

Движение теплоносителя в системе отопления

Устройство и расположение расширительного бака BAXI

Какое же должно быть давление в расширительном бачке двухконтурного котла BAXI?

Нужен ли расширительный бак для настенного газового котла baxi?

Как закачать воздух в расширительный бак газового котла бакси?

Неисправности расширительных бачков

Котел бакси при включении горячей воды падает давление

Как накачать воздух в расширительный бак котла?

Как выявить неисправность и почему падает давление в расширительном баке?

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»

Как накачать воздух в расширительный бак котла?

Как выявить неисправность и почему падает давление в расширительном баке?

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»

Давление в расширительном баке котла.

В чем заключается необходимость расширительного бака

Как повысить уровень давления?

Расширительный бак для системы отопления, давление, принцип работы

Виды расширительных баков

Выбор расширительного бака

Расчет объема бака

Установка расширительного бака

Обслуживание расширительного бака

Гидроаккумуляторы в системах холодного и горячего водоснабжения. Предназначение и настройка.

Расширительный бак 101: факты и мифы

Инструкции: общие сведения о предварительной зарядке в резервуарах-дозаторах

Что такое расширительный бак водонагревателя и зачем он мне?

Предотвратите необратимое повреждение вашего водонагревателя с помощью расширительного бачка

Что такое расширительный бак?

Что вызывает эти проблемы с сантехникой?

ServiceMark может установить ваш расширительный бак!

Тепловое расширение — Flo Support

Как установить жилой расширительный бак | Home Guides

Бытовое давление

Давление в баке

Седельный зажим

Установка

Точка без изменения давления —

Максимальное накопление воды в расширительных баках для бустерных приложений

Когда использовать расширительный бак

Расположение, расположение, расположение

Предварительная зарядка: The Great Debate

Добавить комментарий Отменить ответ
