Цвет провода фазы и нуля: Какого цвета провода фаза ноль земля

Цвет фазы и нуля. Цветовая маркировка проводов

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

•
  быстрая идентификация назначения провода (фаза, ноль или земля)
•
  уменьшение количества ошибочных подключений в процессе монтажа
•
  отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.

Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

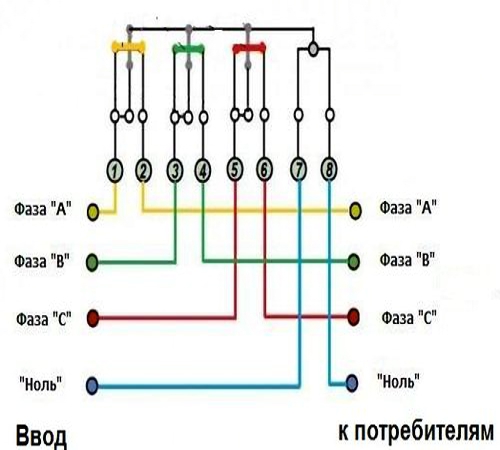

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Желтого цвета

Зеленого цвета

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 ():

Коричневый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.

Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

•
  синий
•
  коричневый
•
  черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

•
  черный
•
  синий
•
  красный

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту.
Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники.
После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье » «.

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:

•
  старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
•
  если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
•
  когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
•
  старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
•
  если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

• Красные;
• Черный;
• Коричневый;
• Оранжевые;
• Сиреневые,
• Розовые;
• Фиолетовые;
• Белый;
• Серые.

Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

• Синий;
• Голубой;
• Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

• На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
• Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
• После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.

Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

• Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
• В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
• Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
• Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50
(1
Голос)

Давайте разберемся, о чем говорят обозначения L и N в электрике
.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

« L
»
— Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) — общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L

маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода.
В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007
), действующим в России, цвета фазных проводов — коричневый
или черный

. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

«N»

— маркировка, образованная от первой буквы слова Neutral (нейтральный) — общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N

в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода.
При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE

— Protective Earthing
), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода — желто-зеленый
. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью « », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять — пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска — это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится — на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый — фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй — ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях — снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой — для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию — не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) — цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод — светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

• обесточиваем квартиру;
• зачищаем слегка концы проводов;
• разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
• включаем рубильник и подаем ток в квартиру;
• берем отвертку за ручку, которая имеет диэлектрическое покрытие;
• кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
• прикасаемся рабочим концом индикатора к одному оголенному проводнику;
• внимательно наблюдаем за реакцией отвертки;
• если диод загорелся, то можно с уверенностью констатировать, что ;
• методом исключения понимаем, что оставшийся проводник — это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля — где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон — свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта — включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости — прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой — нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой — это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода — алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА — соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС — дополнительная свинцовая оплетка.
• Б — наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн — негорючая оплетка кабеля.
• Г — отсутствие защитной оболочки.
• Р — оболочка из резины.
• НР — резиновая оболочка из негорючего материала.

Цвет проводов фаза ноль земля: что они обозначают

Проведение электромонтажных работ практически невозможно без наличия кабелей с изоляцией разных оттенков. Это не рекламные ходы производителя или модный тренд, а необходимость для профессиональных электриков.

Согласно требованиям цвет проводов: фаза ноль земля должен отличаться друг от друга и иметь соответствующий вариант.

Понятия фазы, ноля и заземления

Чтобы ответить на вопрос: “Фаза, ноль, земля – что это такое?”, нужно понять, как подключается проводка в доме. Электричество попадает в жилье от трансформаторного распределителя. Ноль – это провод, соединяющийся с контуром земли на подстанции. Он нужен, чтобы создать нагрузку на фазу, которая присоединена к другому концу обмотки трансформатора. Заземление не входит в схему питания, оно обеспечивает защиту в случае возникновения аварии.

Цветовая маркировка проводов

Применение изоляции разных оттенков дает возможность определить принадлежность проводов к определенной группе.

Кроме того, это позволяет исключить ошибки при монтаже электрики, что убережет от короткого замыкания и удара электротоком при ремонте сети.

Выбор цветов проводов в трехжильном кабеле происходит согласно единому стандарту.

Жилы имеют буквенные и цветовые обозначения. Чаще всего применяется изоляция определенного оттенка всего провода, иногда можно указать определенную расцветку на соединениях и его концах.

Это выполняется с использованием разноцветной изоленты или специальной трубки. Чтобы сделать все правильно, нужно знать, как обозначается фаза и ноль.

Разновидности оттенков изоляции

Чтобы электрикам было удобно работать и не приходилось постоянно проверять, где фаза, а где – ноль, используя специальные тестеры, и были приняты некоторые правила для обозначения фазы и нуля (ПУЭ).

Как отличаются по окраске фазные провода

Согласно принятому нормативу, жилы фазы бывают таких оттенков:

• красный;
• черный;
• серый;
• коричневый;
• розовый;
• белый;
• оранжевый;
• фиолетовый.

Важно! Провода, которые маркируются буквами L, N, в электрике относятся соответственно к фазе и нолю, жила защиты подписывается РЕ.

Если сеть с одной фазой является ответвлением трехфазной цепи, то цветовой окрас изоляции жилы должен быть таким же, как и у проводника, к которому она присоединяется.

Важным моментом является обязательное несовпадение расцветки обозначения фазы с тоном заземления и ноля.

Внимание! Если используется кабель, не имеющий маркировки, на него ставят разноцветные метки в местах стыковки и на концах.

Желательно, прокладывая проводку по всей квартире, применять одинаковый кабель, чтобы расцветки проводов в электрике были одинаковы везде.

Цвет рабочего ноля и заземления

Цвет нулевого провода обычно голубой, а защитная жила заземления изготавливается желто-зеленого цвета с полоскам, которые наносятся продольно или поперечно. Если совмещены функции нулевого и защитного проводника, то цвет его – синий с желто-зелеными полосками на стыках.

Как определить правильность подключения провода

Если вы не знаете, какого цвета фаза, чтобы определить, правильно ли соединены проводники, нужно определить фазный и нулевой провод: для этого потребуются специальные инструменты.

Проверка отверткой с индикатором

Это самый простой вариант для нахождения фазы. Без индикаторной отвертки не стоит приступать к замене светильников, монтажу выключателей или розеток.

Работать с инструментом очень просто. Нужно коснуться отверткой провода, и если он под напряжением, то при нажатии на контакт сзади инструмента загорится лампа.

Световой сигнал означает, что была обнаружена фаза. Это самый простой и часто рекомендуемый электриками способ нахождения фазного провода. Стоимость отвертки невысока, поэтому позволить иметь ее у себя может любой человек. Однако есть свои недостатки, например, она может показывать напряжение там, где оно отсутствует.

Проверка мультиметром или тестером

Отдельного специального режима, который поможет определить фазу или ноль, у мультиметра нет: узнать это можно только по наличию цифр на табло или их отсутствию.

При измерении тестером напряжения электросети нужно выбрать режим для определения напряжения тока в переменной сети. Прежде чем приступать к определению фазы, проверьте прибор на любой рабочей розетке. После этого можно искать красным щупом фазу. Если, установив его на фазе, начнете другим щупом касаться остальных проводов, то найдете ноль (прибор покажет 220В) или заземление.

А вот установить, где заземление и где ноль, прибором будет сложно. Если необходимо это сделать, то стоит на электрощите отключить провод заземления, тогда при проверке прибором он не будет показывать на этом проводнике 220В.

Мультиметры современная промышленность выпускает двух видов: аналоговые и цифровые. Каждый из них имеет свои преимущества и недостатки.

Например, аналоговые приборы помогут провести измерения в условиях помех и волн. Цифровой аппарат применяется чаще, его используют строительные организации и производители радиотехнического оборудования.

В быту также чаще присутствуют цифровые модели приборов.

Если говорить о технических характеристиках мультиметра, то цифровые модели обладают более точными показаниями измерений, однако они существенно отличаются по стоимости, которая зависит от встроенных функций оборудования. Индикатор может быть цифровым или стрелочным, последний считается более точным. Существуют варианты, которые можно подключать к компьютеру для передачи данных.

Внимание! Чтобы прибор прослужил длительное время, стоит обращать внимание на его изготовление. Корпус должен быть защищен от ударов и проникновения влаги. Лучше, если в комплекте будет специальный футляр для хранения и переноски оборудования.

Советы при монтаже электропроводки

Если при создании электрической разводки в доме не были использованы правила цветовой маркировки проводов, то другим электрикам сложно работать с такой сетью. Проверять фазу и ноль нужно будет только при помощи специальных приборов.

Если при устройстве сети нельзя приобрести жилы соответствующих оттенков, тогда можно соединения пометить цветной изолентой. Это допускается правилами. Кроме того, при монтаже стоит придерживаться следующих рекомендаций:

• Стоит выбирать кабели одной фирмы-производителя: в таком случае расцветка жил будет идентична, это исключит ошибки при работе с ними;
• Если все же пришлось использовать продукцию разных изготовителей или различных оттенков, то стоит промаркировать жилы изолентой соответствующих цветов. Не полагайтесь на память, чтобы потом не гадать, синий провод – это фаза или ноль.
• Если пришлось удлинять кабель, берите провода с теми цветовыми вариантами, что и на основном.
• Не стоит применять кабели без заземления (желто-зеленая жила).

Применяя эти простые советы, вы сможете избежать ошибок при создании электропроводки или ее ремонте. Это убережет вас от неприятностей. Если обслуживать или ремонтировать сеть придется другому электрику, то он быстро разберется, и ему не придется проверять каждый провод приборами.

Видео по теме: как отличить ноль от заземления

Цвета проводов- фаза, ноль, земля и их обозначение в квартире — YamIsrael

• Фаза, ноль, земля: цветовая маркировка проводов от А до Я
  • Цвет провода подскажет его назначение
  • Буквенные подсказки
  • Заземление: безопасность зелено-желтого цвета
  • Нулевой проводник
  • Фаза: разноцветье в ассортименте
  • Доверяй, но проверяй
  • Цвет проводов в электропроводке 220
  • Цвета проводов: заземление, фаза, ноль
  • Цвет заземления
  • Цвет нуля, нейтрали
  • Цвет проводов фаза, ноль, земля
  • Заземляющий провод
  • Нулевой проводник (нейтраль)
  • Цвет фазного провода
  • Определение проводов
  • Маркировка
  • Цветовая маркировка проводов
  • Как окрашиваются провода фазы
  • Цвет провода заземления
  • Какого цвета нулевой провод
  • Как проверить правильность маркировки и расключения
  • Расцветка проводов в электрике
  • Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении
  • Варианты расцветки проводов, а также ошибки при коммутации
  • Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки
  • Расцветка проводов в сети постоянного тока
  • 2 Схемы
  • Цветовая маркировка проводов однофазной сети
  • Цвета проводов однофазной сети
  • Обозначение проводов в электрике
  • Цвет фазовой линии L
  • Цвет нейтральной линии N
  • Цвет защитной линии PE
  • Если в кабеле отсутствует нужный цвет
  • Видео урок по ГОСТ цветам
  • Какой буквой и цветом обозначается нуль и фаза в электрике
  • Буквенная маркировка проводов
  • Расцветка изоляционного покрытия проводников
  • Зачем использовать цветовую маркировку
  • Нюансы ручной цветовой разметки
  • Расцветка проводки как способ ускорения монтажа
  • Требования к расцветке проводки при монтаже
  • Каких цветов бывают провода в кабеле: фаза, ноль, земля
  • Зачем это надо
  • Цветовая маркировка провода заземления
  • Цвет нейтрали
  • Окраска фазы
  • Как определить правильно ли подключены провода
  • Какого цвета провода фаза ноль земля — маркировка 220в и 380в

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесь четко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Цвет провода подскажет его назначение

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью индикаторной отвертки или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения. Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цв етовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета. Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Цвет проводов в электропроводке 220

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Цвет проводов фаза, ноль, земля

1. Заземляющий провод
2. Нулевой проводник (нейтраль)
3. Цвет фазного провода
4. Определение проводов
5. Маркировка

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, фазы и нуля имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через счетчик электроэнергии. В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта – включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости – прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода – алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА – соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС – дополнительная свинцовая оплетка.
• Б – наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн – негорючая оплетка кабеля.
• Г – отсутствие защитной оболочки.
• Р – оболочка из резины.
• НР – резиновая оболочка из негорючего материала.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Расцветка проводов в электрике

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

• Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
• Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
• Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
  • Красный.
  • Черный.
  • Коричневый.
  • Серый.
  • Оранжевый.
  • Белый.
  • Бирюзовый.
  • Фиолетовый.
• В электротехнике фаза имеет красный, черный или белый окрас.

ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

Буквенное обозначение

Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

• Земля — «РЕ».
• Ноль — «0» или «N».
• Фаза — «L».

Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

Варианты расцветки проводов, а также ошибки при коммутации

Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
   1. Ноль — белый/серый цвет.
   2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

• Положительную шину (обозначается «+„).
• Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Цветовая маркировка проводов однофазной сети

При покупке одножильных или многожильных кабелей для электросетей переменного напряжения, то есть для домашних электрических розеток, ламп и проводки, мы видим определенное количество медных проводов, оплетенных изоляционным слоем.

Цвета внутренней изоляции проводов не являются случайными (хотя некоторые горе-электрики и подключают их как в голову взбредёт), цель статьи заключается в рассмотрении роли проводов с определенным цветом.

Цвета проводов однофазной сети

• Фазовая линия L — коричневая, черная, красная, серая, белая.
• Нейтральный провод N — синий
• Защитный PE — желто-зеленый
• Изоляция всех проводников кабеля — обычно белого цвета

Обозначение проводов в электрике

В электроусетях и установках переменного тока делят провода на 3 типа:

1. фазный провод — обозначение L (если имеется больше фаз, L1, L2, L3)
2. нейтральный проводник — обозначение N
3. защитный проводник — PE

Внимание! В старых зданиях и сетях, прокладываемых нетрезвыми электриками, цвета проводников могут иметь другое значение, это всегда следует иметь в виду.

Цвет фазовой линии L

Этот кабель чаще всего коричневый или черный, но он также может быть красного, серого, белого … Всё зависит от количества проводов в кабеле и производителя кабеля. В принципе лишь запрещенные цвета для фазного проводника являются недопустимыми — синий и желто-зеленый. Фазовые провода напрямую подключаются к катушке трансформатора. В случае отечественных домов это означает, что электрическое напряжение между землёй и кабелем этого типа составляет 220 В.

Прикосновение к проводящей части (то есть к металлическому проводу) фазного проводника подключенного к электросети, чаще всего приводит к поражению электрическим током. Поэтому перед тем как начать работать с фазой убедитесь, что выключатель (предохранитель) отключен.

Цвет нейтральной линии N

Нейтральный проводник N отмечен синим цветом. Это провод, который как и фазовый необходим для правильного функционирования электрического устройства. Однако на этом сходство между этими проводами заканчивается.

N проводник подключен к нейтральной точке трансформатора силовой сети и заземлен, что означает напряжение заземления должно составлять 0 В. В результате касание к нейтральному проводнику не будет приводить к поражению электрическим током (теоретически). Но вы всегда должны быть осторожны когда речь идет об электричестве. Точно неизвестно как электрик выполнял установку, соответствует ли сеть стандартам.

Цвет защитной линии PE

Защитный проводник отмечен желтым и зеленым. Как следует из названия, у него есть задача защитить человека от удара электрическим током.

Защитный проводник подключен в прямом смысле слова к земле, основная защитная линия заканчивается проволокой или стальным плоским стержнем, зарытым в землю. Если нет соединения с землей, защитный проводник подключается к нейтральному проводнику N в блоке предохранителей в квартире (или в каждой электрической розетке отдельно, когда нет защитных проводников во всей квартире — это относится в основном к более старой разводке).

Этот кабель чаще всего соединяется с внутренней стороны устройства с элементами, которые находятся в досягаемости человека, то есть металлическим корпусом. Если устройство повреждено (например, фазовый провод касается корпуса изнутри), и электрическое напряжение (потенциал) появится на корпусе, в этом проводе ток будет протекать вдоль линии наименьшего сопротивления к земле. А когда защитный проводник не подключен, если человек касается корпуса, он станет линией наименьшего сопротивления — получит удар!

Если в кабеле отсутствует нужный цвет

Может случиться так, что в приобретенном электрическом кабеле отсутствует цвет, который мы хотим использовать в электрической установке, например коричневый. Что тогда делать?

Просто берем жилу другого цвета (например, серого) и соединяем его с нейтральным проводником. Затем берем изоленту (или термоусадочную трубку нужного цвета) и маркируем кабель на обоих концах. Благодаря этому будем знать что тут введено изменение.

Видео урок по ГОСТ цветам

Какой буквой и цветом обозначается нуль и фаза в электрике

При самостоятельном подключении электрического оборудования – светильников, вентиляции, автомата пользователи могут обнаружить буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят соответствующие кабели.

Буквенная маркировка проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

• в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
• пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
• в п. 6.2.12 сказано, что в электрике L является фазой.

Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.

L – обозначение фазы

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.

PE – индекс заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Фазный провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно при помощи индикаторной отвертки. Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.

Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.

Нюансы ручной цветовой разметки

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

• стандартными кембриками;
• кембриками с термоусадкой;
• изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

• выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
• работать с проводниками не по всей длине, а только на местах соединений и стыков.

Разметка трехжильного провода

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Выделяйте основные точки проблемных мест кембриками или изолентой.

Расцветка проводки как способ ускорения монтажа

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Требования к расцветке проводки при монтаже

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Правильная маркировка и цветовая разметка проводов обеспечивает качество монтажа и обслуживания линии. Нанесение обозначений согласно международным требованиям позволяет электрикам и домашним мастерам сориентироваться в схеме.

Каких цветов бывают провода в кабеле: фаза, ноль, земля

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.

Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

• индикаторная отвертка;
• мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Какого цвета провода фаза ноль земля — маркировка 220в и 380в

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

• быстрая идентификация назначения провода (фаза, ноль или земля)

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 ():

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

цветовая маркировка проводов от А до Я Буква l в электричестве

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы. Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным
! Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы. Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)

Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим
. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)

Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской.
В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т». Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.

Внимание!
При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара. Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно!!!

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

• Красные;
• Черный;
• Коричневый;
• Оранжевые;
• Сиреневые,
• Розовые;
• Фиолетовые;
• Белый;
• Серые.

Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

• Синий;
• Голубой;
• Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

• На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
• Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
• После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.

Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

• Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
• В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
• Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
• Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50
(1
Голос)

RozetkaOnline.ru — Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор , терморегулятор теплого пола или блок питания светодиодной ленты , а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L
» — Эта маркировка пришла в электрику из английского языка , и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L
маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007
), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N»
— маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N
в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода (PE
– Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета . В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции , строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок . В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае , неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах . Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет , им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны — одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока , также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

• Плюсовой — коричневый;
• Минусовой — серый;
• Нулевой — синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Каждый раз, когда я устанавливаю розетку или подключаю какой-то стационарный прибор встаёт вопрос о том, что значит цвет провода — фаза? Или это земля? Неразберихи добавляет то, что далеко не все кабеля — это наши родные ВВГ-3 с белым, синим и желто-зелёным проводами. Есть и китайцы с комбинациями серый + коричневый + белый, есть и сложные многожильные кабели, с которыми можно разобраться только по справочнику электрика.

В быту все эти кодировки взять неоткуда, поэтому будем ориентироваться на самую простую проводку. Простая — это кабель из трёх жил и бытовая задача, к примеру, установки розетки.

Стандартный бытовой провод с белым, синим и жёлто-зелёным цветом

Кодировка, маркировка и история

Идея разделить провода по цветам не нова — первые же эксперименты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами. Всё та же незамутнённая простота осталась в автомобилях — синий и красный провод вряд ли перепутаешь. Правда, он иногда бывает чёрным, но это совсем другая история.

При изучении проводки самые важные для определения по цвету провода — не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвёртки или (практически) любого диода. А вот перепутать цвета земли и ноля иногда становится просто опасно, и определять, какого цвета провода фаза ноль земля надо заранее.

Цвет провода фазы

Как ранее было указано, особо фазу по цвету определять не требуется — почти всегда есть доступ к тому или иному инструменту для определения. Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики. Например, коричневый цвет говорит, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и допустимые параметры работы.

Цвет провода земли

Заземление самый безальтернативный провод, у него всегда жёлто-зелёный цвет. Бывают отклонения, например, чисто жёлтый — когда провод импортный. В сети пишут, что встречается жёлто-зелёно-синий цвет провода, которым обозначают совмещённый рабочий нуль и землю.

Цвет провода ноля

У минуса небольшой выбор цветов — обычно это синий провод, который есть практически в любом кабеле, либо (очень редко) красный/вишнёвый. Как было сказано о земле — путать эти провода строго не рекомендуется.

Заключение

Фиксируем общую цветовую схему:

• Земля — цвет провода жёлто-зелёный или жёлтый цвет провода;
• Ноль — синий цвет;
• Фаза — цвет провода белый, красный, коричневый и любые другие незнакомые.

Очень немного людей понимают суть электричества. Такие понятия как «электрический ток», «напряжение» «фаза» и «ноль» для большинства являются темным лесом, хотя с ними мы сталкиваемся каждый день. Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. Для обучения электричеству с «нуля» нам нужно разобраться с фундаментальными понятиями. В первую очередь нас интересуют электрический ток и электрический заряд.

Электрический ток и электрический заряд

Электрический заряд

– это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон. Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон.

Заряд электрона — минимальный электрический заряд (квант, порция заряда), который встречается в природе у свободных долгоживущих частиц.

Заряды условно делятся на положительные и отрицательные. Например, если мы потрем эбонитовую палочку о шерсть, она приобретет отрицательный электрический заряд (избыток электронов, которые были захвачены атомами палочки при контакте с шерстью).

Такую же природу имеет статическое электричество на волосах, только в этом случае заряд является положительным (волосы теряют электроны).

Основным видом переменного тока является синусоидальный ток

. Это такой ток, который сначала нарастает в одном направлении, достигая максимума (амплитуды) начинает спадать, в какой-то момент становится равным нулю и снова нарастает, но уже в другом направлении.

Непосредственно о таинственных фазе и нуле

Все мы слышали про фазу, три фазы, ноль и заземление.

Простейший случай электрической цепи – однофазная цепь

. В ней всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому – возвращается обратно. Третий провод в однофазной сети – земля (или заземление).

Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или «стекает» в землю.

Провод, по которому ток идет к прибору, называется фазой

, а провод, по которому ток возвращается – нулем.

Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому — отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного.

Именно по такой сети ток идет до наших квартир. Подходя непосредственно к потребителю (квартирам), ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ — 50 Гц.

В разных странах действуют разные стандарты напряжений и частот в сети. Например, в обычной домашние розетки в США подается переменный ток напряжением 100-127 Вольт и частотой 60 Герц.

Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску.

Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза — белого, черного или коричневого. Провод заземления также имеет свой окрас — желто-зеленый.

Итак, сегодня мы узнали, что же значат понятия «фаза» и «ноль» в электричестве. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в .
С помощью наших специалистов даже самая дикая и сложная задача станет вам «по зубам».

Цветовая маркировка проводов и шин. Цвет провода фазы и нуля: зачем нужна маркировка

В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.

Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.

Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.

Двухжильный провод используется для подключения выключателей, обычных розеток, светильников.

Т.к. обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля достаточно проблематично. Поэтому для того чтобы определить где фаза, а где ноль, используют отвёртку-индикатор, пробник, «прозвонку», тестер, мультиметр или другой электроизмерительный прибор.

Сегодня для того чтобы в процессе эксплуатации отличить фазу от нуля, при монтаже используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

В качестве двухжильного провода часто используется гибкий провод с коричневой и синей (светло-синей, голубой) жилой. Настоятельно рекомендуется использовать в качестве фазного проводника жилу коричневого цвета, а в качестве нулевого проводника – жилу синего цвета.

Нередко встречаются двухжильные провода с другой расцветкой жил. Например, в таких проводах фазный провод может быть не коричневым, а красным, чёрным, серым или другим цветом.

В случае использования двух отдельных одножильных проводов есть два варианта маркирования. Первый – это использование проводов разного цвета. Например, в качестве фазы можно использовать красный провод, а в качестве нуля синий провод.

Если используются провода одинакового цвета, то маркировать фазную и нулевую жилу можно или с помощью цветной изоленты, или путём использования цветной термоусадочной трубки . При использовании цветной изоленты на фазный провод в начале и в конце наматывается изолента красного цвета, а на нулевой провод наматывается изолента синего цвета.

При использовании термоусадки маркирование одноцветных проводов практически аналогично маркированию изолентой. Термоусадка красного цвета надевается на фазный провод, а термоусадка синего цвета надевается на нулевой провод.

В домашних условиях можно маркировать жилы проводов и другими цветами.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Трёхпроводная электрическая сеть – это сеть с тремя электрическими проводниками. В настоящее время трёхпроводная сеть встречается всё чаще и чаще, особенно это касается новой проводки.

Как и в двухпроводной сети один проводник является фазным, второй нулевым, а вот третий проводник – это защитный провод заземления, служащий для защиты от поражения электрическим током. В трёхпроводной сети используется трёхжильный провод обычно с коричневой, синей и жёлто-зелёной жилой.

Коричневая жила – это фаза, синяя жила – нулевой проводник, жёлто-зелёная жила – проводник защитного заземления. Во избежание путаницы не рекомендуется в качестве фазного или нулевого проводника использовать жилу с жёлто-зелёной расцветкой.

Трёхжильный провод с цветными жилами используют для подключения современных розеток европейского образца, имеющих кроме фазного и нулевого контакта также и контакт для подключения проводника заземления. Для подключения светильников также используют трёхжильные провода.

Цветовые обозначения проводов в трёхфазной сети 380В

Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т.е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е. четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления. Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.

И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.

Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника. Первый проводник — это плюс, а второй проводник — это минус. В качестве плюсового проводника используется жила красного цвета, а в качестве минусового проводника используется жила синего цвета.

По итогам всего вышесказанного стоит отметить следующее: несмотря на определённые стандартные требования по цветовому маркированию проводов, без предварительной проверки не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода.

Практически каждый, кто имел дело с электрической проводкой, замечал, что провода в изоляции могут иметь различную окраску. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют специальные правила устройства электроустановок, следуя которым можно существенно снизить риск трагических последствий при работе с электричеством. Так в чем же суть цветовых обозначений и что они обозначают, — ответы на эти вопросы будут приведены ниже.

Основная задача маркировки изоляции проводов

В первую очередь провода обозначают определенными цветами для обеспечения безопасности при проведении работ. В назначении цвета для каждого провода применяются стандарты ПУЭ (правила устройства электроустановок) и международные евростандарты. Каждый электромонтер может без особых усилий отличить, какое напряжение несет
(или нет) каждый провод, а также определить, где находится фаза, ноль и заземление.

Конечно, если в пример взять подключение к сети одноклавишного выключателя, определить назначение каждого провода без цветовой маркировки не составит особого труда. Но если рассмотреть подключение распределительного щитка, то здесь уже без специальных обозначений не обойтись. Ведь в случае неправильного соединения токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае произойдет поражение электрическим током человека
, проводящего монтаж, или людей, находящихся вблизи.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное, что значительно облегчает работы в электроустановках.

Понятие фазы и ноля в электрике

Прежде чем приступить к рассмотрению цветовой маркировки
, необходимо сначала разобраться с понятиями фазы и ноля в электропроводках.

Буквенные обозначения применяются на схемах в электрике
.

Для правильного проведения электромонтажных работ необходимо безукоризненно следовать правилам соединения токоведущих частей, соответственно, все провода цепи должны заметно различаться между собой. Становится резонным вопрос о том, каким цветом обозначаются фаза и ноль в электричестве. Ниже приведены описания каждого случая в отдельности
.

Цвета проводов фаза, ноль, земля

Как уже говорилось ранее, расцветка проводов в электрике на заводах-изготовителях проводится согласно ПУЭ.

Обозначение заземляющего провода

Провод заземления
обычно обозначают желтым, зеленым и желто-зелеными цветами. Производители могут наносить полосы желто-зеленого цвета — как в продольном, так и в поперечном направлении. Кроме того, рекомендуется наносить буквенную маркировку. Однако нанесенная буквенная маркировка не исключает цветовой маркировки. Обозначение цветом, согласно ПУЭ, является обязательным. На примере распределительного щитка, этот провод подключают к шине заземления, корпусу или металлической дверце.

Нулевой провод

Говоря о нуле, не следует его путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях провод заземления совмещается с нулем. Тогда его окрашивают в зелено-желтый цвет, а на концах обязательно имеется синяя оплетка. Как в однофазной, так и в трехфазной цепи используется всего один нулевой провод. Это происходит вследствие того, что в трехфазной цепи максимальный сдвиг одной фазы может быть равным 120°, что позволяет пользоваться одним нулевым проводом.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь с переменным током может быть как однофазной, так и иметь три фазы. Рассмотрим оба этих случая отдельно.

• Однофазная проводка

Используется в сетях с напряжением 220 W. Чаще всего фазный провод окрашивается в черный, коричневый или белый цвет, однако можно встретить и другую маркировку провода: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Также принято буквенно обозначать L. Это необходимо не только на схемах, но и в условиях плохой освещенности или если провода были покрыты пылью.

В связи с тем, что именно фаза представляет наибольшую опасность при проведении работ, именно эти части имеют наиболее яркую окраску для быстрой идентификации и впоследствии проведения более аккуратных действий с ними.

• Трехфазная проводка

Используется в сетях с напряжением 380 W. Ранее все провода и шины в трехфазной сети окрашивались в желтый, зеленый и красный цвета (Ж-З-К), которыми соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности в связи со схожестью желто-зеленой маркировки проводов заземления. Поэтому, согласно ПУЭ, с 1 января 2011 года введены новые нормативы, где фазы имеют обозначение L 1, L 2 и L 3, при этом каждая имеет коричневый, черный и серый цвета (К-Ч-С).

На примере трехжильного провода. Цвета проводов трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — это фаза, синий — ноль, а желто-зеленым обозначают заземление.

Это были приведены варианты расцветки в сетях с переменным током.

Расцветка проводов в сетях постоянного напряжения

В сетях с постоянным током применяется иная цветовая и буквенная маркировки проводов и шин. Принципиальным отличием здесь считается отсутствие ноля и фазы в привычном понимании. В этой проводке используется положительный проводник, обозначаемый красным цветом и знаком «+», и отрицательный проводник синего цвета со знаком «-«, а также нулевая шина голубого цвета, которая обозначается латинской буквой M .

Не все люди, проводящие работы по монтажу электрических сетей, следуют установленным правилам маркировки. Поэтому, прежде чем приступать к монтажу, следует сначала проверить наличие тока в проводах при помощи мультиметра или обычной отвертки-индикатора. В дальнейшем обозначить провода необходимым цветом при помощи цветной изоленты или специальных термообжимов. Также есть специальные приборы, позволяющие наносить буквенную маркировку.

Среди новичков в электрике бытует забавное мнение, мол различные цвета кабелей и проводов – лишь рекламная «фишка» компаний-производителей. Конечно же, это не так. Различающиеся по цвету проводники нужны для удобства – чтобы сходу определить: где в проводке фаза, где ноль и где заземление.

При этом неверное подсоединение несочетающихся между собой типов проводов чревато не только коротким замыканием, но и поражением человека током.

Главная задача цыетовой – это обеспечение безопасных условий электромонтажных работ. Также отличающиеся между собой цвета изоляции позволяют существенно сократить время поиска и подключения определенных контактов.

Если заглянуть в ПУЭ или те же евростандарты, можно узнать, что каждая отдельно взятая жила обладает собственным особенным окрасом изоляционного слоя. Основная задача данной статьи – помочь читателю разобраться: какого цвета бывают провода фазы, ноля и заземления.

Внешний вид заземляющего провода

Согласно правил устройства электроустановок, изоляционный слой заземляющего провода должен быть окрашен в желто-зеленый цвет. Иногда также компании-производители наносят на провод зеленый изоляционный слой с продольными и поперечными желтыми полосами. Также встречаются оболочки целиком покрашенные в желтые или зеленые цвета. На электросхеме же «земля» отмечается с помощью аббревиатуры «РЕ». Что немаловажно – провод заземления могут называть «нулевой защитой» и при этом не стоит путать данное определение с «нулевым проводом».

Пример внешнего вида «заземления»:

Внешний вид нейтрального провода

Как в однофазной, так и в трехфазной электрической сети цветовая маркировка нулевого провода всегда должна быть синего либо же голубого цвета. На схеме он обозначается как «N». Также ноль нередко называют нулевым или нейтральным рабочим контактом.

Пример внешнего вида «нейтрали»:

Внешний вид провода «фаза»

В отличии от предыдущих вариантов проводников провод фаза (он же «L») может быть окрашен в один из следующих цветов:

• черный;
• белый;
• серый;
• красный;
• коричневый;
• оранжевый;
• фиолетовый;
• розовый;
• бирюзовый.

Стоит подметить, что зачастую «фаза» бывает черного, белого или коричневого цвета:

Важная информация

Цветовая маркировка электропроводов имеет много особенностей. Нередко новички сталкиваются с огромным количеством различным вопросов. Наиболее частые среди них:

1. Что означает аббревиатура «PEN»?
2. Как определить, где заземление, ноль и фаза, если провода не различаются цветами изоляции или имеют нестандартный окрас?
3. Как указать ноль, фазу и заземление самостоятельно?
4. Какие еще стандарты цветовой маркировки проводов могут существовать?

Что ж, давайте вместе найдем ответы на эти важные вопросы.

Аббревиатура «PEN»

Ставшая неактуальной в нынешнее время система заземления TN-C предполагает объединение заземления с нейтралью. В этом есть свой плюс, который заключается в повышении легкости монтажных работ. Однако имеет и свой недостаток, а именно – риск поражения током при монтаже проводки в доме или квартире. При этом такой совмещенный провод окрашивается в желто-зеленый цвет, однако концы изоляции имеют синий окрас (что характерно для нейтрали). Как раз этот совмещенный контакт и обозначается на схемах как «РЕN»:

Поиск РЕ, L и N

Допустим, в процессе ремонта электрической сети вы обнаружили, что все провода покрашены в один цвет. Как разобраться, что означает каждый из проводников?

Если однофазная сеть не подразумевает наличие заземления (в сети идут всего две жилы), то нужна отвертка-индикатор. Она-то и поможет определить, какой из проводов – «фаза», а какой – «ноль».

Перед процедурой не забудьте выключить подачу электроэнергии на входном щитке. Дальше нужно будет аккуратно зачистить оба провода сети и развести их подальше друг от друга, после чего – вновь-таки включить подачу тока. Теперь останется отличить «фазу» от «ноля» с помощью индикатора: при контакте с проводом «фазы» лампочка на рукоятке отвертки засветится (из чего следует, что второй провод – и есть искомый «ноль»).

В той же ситуации, когда проводка имеет еще и третий заземляющий провод, нужно использовать мультиметр. Если вкратце, то применяется он следующим образом. Для начала установите на устройстве диапазон измерения переменного тока на отметку выше 220 Вольт. Дальше один из двух щупалец прислоните к фазной жиле, а вторым щупальцем найдите «ноль»/«землю». При этом в случае контакта с нулевым проводником на дисплее мультиметра появится значение напряжения в пределах 220 Вольт. В случае же контакта с проводом заземления, напряжение будет слегка ниже.

Есть еще один способ определения видов проводников. Он поможет вам тогда, когда под рукой нет ни отвертки-индикатора, ни мультиметра. Здесь выручит логика и цвет изоляции. Запомните, что синяя оболочка – это абсолютно всегда «ноль». Определить же оставшиеся два провода будет немножко труднее. Первый вариант таков: перед вами остается цветной и черный/белый контакт, среди которых цветной – это, скорее всего, «фаза», а последний белый или черный провод – «земля». Возможен и второй вариант развития событий: перед вами остается красный и черный/белый провод, где белая изоляция (согласно ПУЭ) означает «фазу», а оставшийся красный – «землю».

Будьте внимательны!
Описанный метод носит лишь рекомендательный характер и является достаточно опасным. В случае, если вы решили использовать его – сделайте для себя соответствующие пометки, которые уберегут вас при замене люстры или розетки от поражения током.

Что еще хотелось бы сказать, так это то, что в цепи постоянного тока цветовая маркировка плюса и минуса представлена черным и красным цветом изоляционного слоя. В трехфазной же сети каждая «фаза» будет иметь свой цвет (А – желтая, В – зеленая, а С — красная). При этом «ноль» будет синим, а «земля» — желто-зеленой. В кабеле на 380 Вольт провод А будет исполнен в белом цвете, В – в черном, а С – в красном. Нулевой рабочий и защитный провода будут такими же, как в предыдущем варианте.

Как указать L, N и PE самостоятельно?

Когда обозначения не существует вовсе либо же оно кардинально отличается от стандартного – рекомендуется обозначить все элементы своими силами. В этом деле поможет цветная изолента или специальная термоусадочная трубка (также известная как кембрик). Согласно нормативным документам указание видов проводов нужно осуществлять на их концах – в тех местах, где проводники соединяются с шиной:

Нанесенные пометки помогут в дальнейшем как самому хозяину дома или квартиры, так и приглашенному электрику. И об этом действительно стоит позаботиться заранее.

На сегодняшний день немыслим монтаж электрического кабеля без применения проводов в цветной изоляции. Такая маркировка проводников является острой необходимостью, так как, указывая на назначение каждого провода, она помогает снизить вероятность ошибки во время монтажа и, как следствие, возникновения короткого замыкания.

Перед тем как разобраться с расшифровкой маркировок, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

1. Количество жил
   . В зависимости от этого параметра кабель может использоваться для обеспечения работы электродвигателей, для разводки проводки в доме или квартире, для передачи тока в силовых сетях.
2. Материал токонесущей жилы
   . В качестве материала в электрике чаще всего используется медь и алюминий
   или сочетание этих металлов.
3. Изоляция
   . Провода могут быть с изоляцией и без нее. Голые проводники обеспечивают связью линии электропередач. Изолированные прокладываются в тех местах, где есть вероятность воздействия на них внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции применяется пластик, резина, свинец, бумага и многие другие материалы.
4. Сечение кабеля
   . С помощью этого показателя можно определить силу переменного или постоянного тока
   , который будет проходить по проводникам.
5. Прочие показатели
   . Очень важны для разводки сети и подключения различных приборов показатели сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузки, можно правильно произвести подключение к счетчику, отремонтировать проводку, подключить датчик кислорода в автомобиле и т. д.

Маркировка проводов при переменном трехфазном токе

Посмотрев цветовую маркировку, можно без труда определить землю, ноль и фазу. В современных электрических проводниках каждая жила имеет индивидуальную расцветку
. Зная, какая жила какому цвету соответствует, можно легко выполнить монтаж. Если установка проводилась с новой электропроводкой и по современным стандартам и правилам, то этого бывает вполне достаточно.

1. Нейтраль или рабочий ноль синего или сине-белого цвета.
2. Заземление или защитный ноль – это провод желто-зеленого цвета.
3. Фаза может быть отмечена всеми остальными цветами, среди которых:

• бирюзовый;
• оранжевый;
• белый;
• розовый;
• фиолетовый;
• серый;
• красный;
• коричневый;
• черный.

Разобравшись с цветом маркировки, можно без труда определить, какой провод за какую функцию отвечает. В силу иной схемы работы, исключение могут составлять проводники, подходящие к переключателям, выключателям и т. д.

Цвет проводов плюс (+) и минус (-) в сетях постоянного тока

В некоторых областях в народном хозяйстве применяются сети постоянного тока:

• для оперативных цепей защит и питания автоматики на электрических подстанциях;
• в электрифицированном транспорте;
• в строительстве, промышленности, при складировании материалов.

В таких сетях используется только два проводника: положительная и отрицательная шины. Фазного или нулевого проводника в них нет.

Маркировка проводов и шин для сетей постоянного тока:

• красный цвет используется для проводов положительного заряда;
• синий – для шин и проводов с отрицательным зарядом;
• голубым цветом обозначается средний проводник.

В случае, если сеть постоянного тока создается от трехпроводной сети (путем ответвления), то цвет положительного проводника тот же, что и плюсового проводника трехпроводной цепи.

Цвета проводов в электропроводке

Обозначение проводов по цвету очень удобно, особенно когда их прокладку и подключение делает один человек, а обслуживать и ремонтировать будет другой.

Каждый цвет электропроводника определяет свое назначение
в кабеле согласно определенному стандарту, который со времен СССР был несколько раз изменен.

На сегодняшний день проводники в электроустановках переменного тока с глухозаземленной нейтралью и напряжением до тысячи вольт имеют вполне конкретную маркировку.

Цвет нулевого рабочего и нулевого защитного проводов

1. Нулевые рабочие проводники обозначаются голубым цветом.
2. Нулевые защитные окрашены в желто-зеленые поперечные или продольные полосы.
3. Совмещенный нулевой защитный и нулевой рабочий проводник по всей своей длине обозначен синим цветом с желто-зелеными полосами
   в местах соединения. Может быть и наоборот — весь проводник желто-зеленый, а места соединения окрашены в синий цвет.

Применяется такая комбинация цветов только для маркировки нулевых защитных защемляющих проводников.

Как самостоятельно определить у проводов заземление, ноль и фазу, если нет маркировки?

Довольно часто возникают такие ситуации, когда подключение выполнено непонятно как. Некоторые электрики даже сегодня могут пользоваться устаревшими нормативами подключения проводки, из-за чего другим специалистам приходится искать ноль и фазу при помощи пробника
и отмечать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

Определение фазы с помощью индикаторной отвертки

Внутри пробника расположен резистор и лампа. При касании жалом отвертки контакта и проводника под напряжением цепь замыкается и загорается лампа. Сопротивление снижает ток до минимального, защищая от поражения электричеством. Таким образом, узнать какой провод фазный достаточно легко.

Это наиболее предпочтительный вариант определения фазы, тем более стоимость отвертки вполне доступна. Главный ее недостаток – это возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на наводки
и определить наличие напряжения там, где его нет.

Определение заземления, нуля и фазы с помощью контрольной лампы

Такой способ определения вполне действенный, но требует особой осторожности:

• в патрон вкручивается лампа, а в его клеммы закрепляются провода со снятой на концах изоляцией;
• можно воспользоваться и обыкновенной настольной лампой с электрической вилкой;
• технология достаточно проста – провода лампы поочередно подсоединяются к проводникам
  , которые требуют определения.

Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорелась, то, значит, этот провод имеет фазу. Если же лампа не горит, то среди проводов нет фазы или нет нуля. Этого тоже исключать нельзя.

Чтобы определить фазный провод, можно один из концов, идущих от лампы, подсоединить к известному нулю и тогда при подсоединении к фазному проводнику второго конца лампа загорится. Провод, который останется и будет соответственно ноль.

Способ определения фазы или нуля с помощью лампы хорош для проверки работоспособности проводки.

Следует помнить, что при работе с электрическими проводами требуется внимательность и осторожность.

Для русской девушки мочетание не очень будет,для латышки сойдёт.

Vibiraj kak neo:D

Зависит от оттенка, но синий и коричневый цвета вполне сочетаемые.
Особенно если у туфлей подходящая модель, которая подходит под платье

Правильный совет Вам уже дал Barset.
Вообще-то лучше иметь тестер автомобилиста-ну, такой прибор со стрелкой. Научиться пользоваться может школьник. Цена-маленькая, как и сам прибор.
Если же тестера не желаете, на крайний случай воспользуйтесь переноской-лампочкой с проводами. Корпус машины-обычно «минус». Ну, а дальше-чисто примитивная логика к проводам: светится, не светится, светится при включении. На моей практике попалась женщина-водитель. Та сделала ещё проще: обратилась к другому шофёру (мужчине).

Светопоглощающая способность.

От белого, который весь свет отражает (светопоглощение 0%) до черного, который весь свет поглощает (светопоглощение 100%).

Общий точно минус не ошибёшься…..

красный — левый

белый — правый

золотистый — минус,»земля»…..

Возможно это Бронзовокрылый голубь.Бронзовокрылый голубь принадлежит к обыкновенным птицам Австралии, населяет пустынные местности, поросшие низким кустарником или отдельными деревьями. Эти неуклюжие тяжелые птицы летают очень быстро и за короткое время в поисках воды преодолевают значительное пространство. Обитает бронзовокрылый голубь и на территории культурного ландшафта, где он лучше обеспечен кормом и водой. Его воркование раздается чаще всего ночью и утром и отдаленно напоминает мычание коров.
Размножается бронзовокрылый голубь с августа по февраль, гнездо свивает на горизонтальных ветвях дерева невысоко над землей и вблизи воды. Насиживают обе птицы попеременно. Питаются эти голуби семенами акации и других деревьев, собирая их на земле. В зооуголках содержится чаще, чем другие виды этой птицы.

Какого цвета фазный провод. Каким цветом обычно обозначается провод под напряжением?

Какого цвета фазный провод — Всё о электрике в доме

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Цвета проводов в электрике

Сегодня все провода, используемые для прокладывания электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Благодаря этому значительно упрощается обслуживание и замена проводов, а также выявление причин неполадок и поломок.

На первой же картинке ниже, мы представили самые популярные цветовые маркировки проводов. Эти цветовые решения могут не решить всех задач, по этому обязательно прочитайте всю статью целиком.

Цветовая маркировка проводов

Зачем нужна цветовая маркировка

Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.

Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.

Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.

Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.

Цвета проводов в трехфазной сети переменного тока

В трехфазных электросетях при подключении трансформаторного оборудования, подстанций и аналогичных электроустановок фазные шины окрашивают в определенный цвет согласно следующему правилу:

• фаза A – желтый;
• фаза B – зеленый;
• фаза C – красный.

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

• В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
• Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
• Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.

Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
2. земля (нулевой заземляющий) (PE) – желто-зеленый;
3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Поделиться с друзьями:

Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом. реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Чем отличается заземление

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Источники: http://stroychik.ru/elektrika/cvetovaya-markirovka-provodov, http://tokidet.ru/provodka/provoda-i-kabeli/cveta-v-elektrike.html, http://megamolotok.ru/elektrichestvo/51-cveta-provodov-zazemlenie-faza-nol

electricremont.ru

Цвет проводов фаза, ноль, земля. Основные правила маркировки

В электроустановках и бытовых электрических сетях используются проводники, имеющие различное назначение. Основные из них, применяющиеся для передачи электрической энергии – это проводники фазного напряжения, нулевые рабочие и нулевые защитные.

Все они должны идентифицироваться. Иначе, даже при наличии принципиальных, монтажных или однолинейных схем, поясняющих, к каким контактам электроаппаратов они подключены, разобраться будет невозможно. А необходимость этого возникает постоянно.

Еще одна важная причина, требующая идентификации проводников – электробезопасность. Прикосновение к любым токоведущим частям, даже не находящихся под опасным для жизни потенциалом, запрещено без проверки отсутствия на них напряжения. Но участки цепи, содержащие как опасный, так и безопасный потенциалы, должны быть четко обозначены. Это – одна из многочисленных составляющих организации безопасной эксплуатации электроустановок.

Идентификация проводников силовых электрических цепей производится двумя методами:

• проводники окрашиваются в цвета, соответствующие их назначению;
• на концах проводников или на всем их протяжении наносятся буквенные обозначения, однозначно определяющие функциональное назначение.

Правила нанесения цветовой и буквенной маркировки на проводники, использующиеся в силовых электрических цепях, подробно изложены в ГОСТ Р 50462-2009. Несмотря на то, что он имеет статус национального стандарта РФ, он полностью повторяет стандарт МЭК 60446-2007. Тем самым правила нанесения маркировки проводов на территории России приведены к соответствию с европейскими нормами. Актуальность этого продиктована тем, что в Россию поставляется западное оборудование, изготовленное по европейским стандартам, а поэтому для правильной его эксплуатации наши собственные правила должны быть приведены в соответствие с МЭК.

Итак, разберемся теперь, какого бывают цвета провода и жилы кабелей для применения в различных цепях.

Маркировка фазных проводников

Все электрические сети можно условно разделить на:

• однофазные;
• трехфазные;
• сети постоянного тока.

Для каждой из них предусмотрены свои правила маркировки проводников. Начнем с фазных.

В однофазных цепях все фазные проводники по ГОСТу должны иметь коричневый цвет. Однако это совсем не значит, что при монтаже однофазного распределительного щитка нужно применять именно такие провода. Цвет их не обязательно может быть коричневый, а любой, но не синий или желто-зеленый. Дополнительно на концах проводников может быть нанесена маркировка с литерой L1, L2 или L3, указывающей, к какой фазе трехфазной сети подключен этот щиток.

Однако, если эта однофазная цепь ответвляется от трехфазной в составе устройства или щитка, то цвет ее проводников должен соответствовать цвету проводов той фазы, к которой он подключается: коричневый, черный или серый.

В коричневый, синий и желто-зеленый цвета окрашены жилы кабелей, предназначенных для монтажа однофазных сетей.

Фазные провода в трехфазных сетях раньше маркировались буквенными обозначениями: А, В и С. Кроме того, шины для идентификации окрашивались в соответствующие цвета:

• фаза А – желтый;
• фаза В – зеленый;
• фаза С – красный.

Теперь ГОСТ запрещает использовать для маркировки зеленый и желтый цвет, так как они могут быть перепутаны с желто-зеленым, имеющим другое предназначение, о котором будет рассказано далее.

Провода же не принято было маркировать совсем. Наглядным тому примером служат подъездные распределительные щитки. В них все провода: и фазные, и нулевые – одинаковые. Попытка определить их назначение сопряжена с некоторыми трудностями: ведь даже дать заключение, что проводник подключен к фазе питающей сети, можно с уверенностью лишь тогда, когда на нем есть напряжение, а у вас в руках – индикатор. Быть уверенным, что проводник нулевой, нельзя никогда.

Поэтому ГОСТом для фазных проводников предписывается следующая маркировка.

Маркировать провода разрешено любым из двух способов или обоими сразу. В первом случае на концах проводов крепятся бирки с буквенным обозначением, во втором – используется соответствующая окраска токоведущих частей. Строго говоря, использовать в распределительных щитках при монтаже провода, имеющие коричневый, черный и серый цвета вовсе не обязательно. Привязка к цвету больше актуальна к кабельным линиям, так как их жилы окрашиваются в коричневый, черный, серый, синий и желто-зеленый цвет. При подключении кабелей к клеммникам, потребителям или к выводам электроаппаратов необходимо соблюдать требования ГОСТ.

Для сборки щитовой продукции монтаж фазных цепей допускается выполнять одноцветными проводами, при этом соблюдая условия:

• нельзя использовать синий цвет;
• нельзя использовать желто-зеленый цвет;
• маркировка буквенными обозначениями, нанесенными на начало и конец провода обязательна.

Западные производители не окрашивают шины в коричневый, черный, серый, а также синий и желто-зеленый цвет, обозначая их буквенной маркировкой. При этом стоимость сборки щитовой продукции и комплектных распределительных устройств немного снижается. Но взамен возникает недостаток: для того чтобы узнать назначение шины, нужно найти на ней ближайшую маркировочную табличку или воспользоваться знаниями ПУЭ, где указаны требования по взаимному расположению шин. Но есть электроустановки, в которых чередование фаз не может соответствовать ПУЭ. Поэтому при маркировке шин наклеивать таблички нужно как можно чаще. ГОСТом предписывается в пределах панели или щитка выполнять маркировку минимум дважды: на входе шины в панель и на выходе, либо в ее начале и конце.

Маркировка проводников «земля» и ноль

Здесь требования к маркировке намного жестче, так как это напрямую связно с электробезопасностью.

Защитный ноль (или земля), а также токоведущие части, предназначенные для системы уравнивания потенциалов, маркируются чередованием желтых и зеленых полос. Для шин это – равномерное чередование полос желтого и зеленого цветов, провода же и жилы кабелей окрашиваются на заводе соответствующим образом.

Использовать желто-зеленый, а также синий цвет для маркировки других цепей, равно как и маркировать защитный ноль другими цветами, запрещается.

Для буквенной маркировки провода «земля» предусмотрено обозначение РЕ, для проводника уравнивания потенциалов – GNYE.

Рабочий ноль маркируют, используя только синий цвет. Иная маркировка, равно как и использование синего цвета для других целей, запрещается. Рабочий ноль обозначают буквой N.

Немного сложнее маркировать ноль совмещенный, которому присвоено обозначение PEN. Поскольку в нем сочетаются функции проводника «земля» и рабочего ноля, то и при маркировке это учтено. Допустимо использовать два похожих друг на друга способа: либо взять провод, имеющий синий цвет, и нанести на его концах желто-зеленую маркировку, либо на концах желто-зеленого провода нанести синюю. Сделать это можно либо при помощи изоляционной ленты, либо термоусаживаемой трубки.

Шины для идентификации можно не окрашивать по всей длине, так как для этих цепей такой метод затруднителен. На шинах, предназначенных для подключения проводников «земля» и ноль, выполняется множество отверстий для их подключения, что делает сплошную окраску трудной, а временами – и невозможной. Допускается наносить по краям шины цветные полосы, имеющие синий или желто-зеленый цвета.

Загрузка…

2341

Понравилась статья? Поделитесь:

Советуем к прочтению

voltland.ru

Как подключить провода | Цвет проводов | Маркировка проводов

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

• Любой цветной провод — это фаза.
• Белый цвет — ноль.
• Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

• Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
• Цветные остальных цветов — фаза.
• Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

• Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
• Синий цвет — нулевой провод.
• Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

• Желто-зелёный цвет — земляной провод.
• Синий цвет — нулевой провод.
• Белый цвет — фазный провод

.

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

• Синий цвет — нулевой провод, это я думаю понятно.
• Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
• Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

• Красный — опасный, поэтому фаза.
• Чёрный, как в старый времена, можете сделать землёй.
• А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

С уважением,Автор и руководитель проекта «Электрика своими руками».Инженер-электрик. Екимов Игорьwww.ekimov-igor.ruwww.elektriky.info

Ещё по теме…

ekimov-igor.ru

Каждый электрик желает знать… каким цветом провод фаза!

Есть старый анекдот из серии черного юмора про электриков. Сидят двое на столбе. Один кричит: «Бабуля, подай воон тот провод!», — и говорит другому: «Ну вот, я же говорил – ноль, а ты – фаза, фаза»!

Между тем и любой домашний мастер, собирающийся заниматься ремонтом проводки или монтажом электроприборов, может оказаться на месте той бабули. Потому что, не зная, каким цветом провод фаза, можно нарваться на серьезные неприятности.

Это еще хорошо, если проводка монтируется «с нуля» — хозяин будет знать, какой цвет провода к какой шине в распределительном щитке он подключил. Однако профессиональные электрики так никогда не поступают, стараясь заботиться о здоровье тех, кто будет заниматься этой проводкой впоследствии.

Итак, отгадываем загадку: зимой и летом – одним цветом. Думаете, елка? Нет, провод заземления. Он всегда или почти всегда маркируется изоляцией желтой или желтой с зеленой полосой. Правда, он опасности не представляет, совсем другое дело – фаза.

Каким цветом изоляции маркируется провод фаза?

Для облегчения жизни и охраны здоровья мастеров-электриков в разных странах принимаются стандарты цветов проводки. К сожалению, единых правил, действительных по всему миру, не существует. Тем не менее, даже столкнувшись с электроприборами импортного производства, бывалый специалист достаточно быстро разберется, что к чему.

Помимо уже упомянутого желтого и желто-зеленого провода, в распределительной коробке вас могут поджидать самые неожиданные вариации, например, красный или розовый, синий или голубой, белый, коричневый, черный и т.д. В такой ситуации проще для начала найти ноль – а его, как правило, обозначают синим цветом, ну, или голубым. Таким образом, методом исключения можно определить, что фаза может быть практически любого цвета, кроме желтого, зеленого и синего.

Существуют и плоские трехжильные кабели, имеющие цельную изоляцию одного цвета – как правило, белого. В таком случае среди мастеров принято в качестве фазы использовать средний провод.

Казалось бы, все проблемы решены. Однако опытные мастера могут привести массу примеров, когда цвета проводов, предложенных им производителем, ставили их в затруднительное положение. Вот что, к примеру, делать, если в кабеле один желтый провод и два синих?! Ну, с первым понятно – земля. А вот как при подключении определить, какой из синих проводов – фаза, а какой – ноль? Тут уж ничего не поделаешь, придется воспользоваться давно известными всем электрикам способами – «прозвоном» с помощью лампочки или вольтметра.

Случаются и такие варианты, когда в кабеле все провода вообще одного цвета. Тогда, выявив с помощью вышеозначенных методов назначение каждого провода, можно пометить их цветной изолентой. И тогда вы никогда не будете путаться, каким цветом у вас провод фаза, а каким – ноль.

А чтобы больше не иметь проблем с определением цвета проводки, стоит изучить нормативные документы, касающиеся этой сферы строительства.

stroyfakt.ru

фазы, нуля, земли, в трехжильном кабеле

Каждый раз, когда я устанавливаю розетку или подключаю какой-то стационарный прибор встаёт вопрос о том, что значит цвет провода — фаза? Или это земля? Неразберихи добавляет то, что далеко не все кабеля — это наши родные ВВГ-3 с белым, синим и желто-зелёным проводами. Есть и китайцы с комбинациями серый + коричневый + белый, есть и сложные многожильные кабели, с которыми можно разобраться только по справочнику электрика.

В быту все эти кодировки взять неоткуда, поэтому будем ориентироваться на самую простую проводку. Простая — это кабель из трёх жил и бытовая задача, к примеру, установки розетки.

Стандартный бытовой провод с белым, синим и жёлто-зелёным цветом

Маркировка цветом

Что такое провод

Все видели провода и знают, что они предназначены для передачи электроэнергии. Знают также, что они бывают одножильные, двужильные и многожильные и самое интересное, что они разноцветные. Это нравится детям, ведь из них можно изготовить множество различных поделок, разложить провода по цветам. Но неужели только ради этого производители проводов выпускают их в различных цветах? Чтобы разобраться, почему провода разноцветные и что означает их цвет, давайте начнем с определения, а что же, собственно, представляет собой провод и для чего предназначен.
Полное определение понятия «провод» дается в Госстандарте 15845-80, который действует на территории нашей страны с 1 июля 1981 г. Им устанавливаются стандарты на кабельные изделия, в том числе и на электрические провода. Предназначением этих электроизделий является передача электроэнергии и электрических сигналов на расстояние. К тому же провода гибки и поэтому незаменимы при изготовлении обмоток трансформаторов, электрических двигателей и иных подобных устройств.

Провода бывают без внешней изоляции (голые), могут состоять из одной или нескольких скрученных проволок, которые служат проводниками электротока, их может покрывать изоляция (изолированные провода). Помимо этого, они могут состоять из одной или более изолированных жил, которые сверху покрываются легкой неметаллической (диэлектрической, нейтральной) оболочкой и/или оплеткой из волокнистого материала. Но в отличие от кабелей такие оболочка и оплетка провода как правило не пригодны для его подземной или подводной прокладки.

Что это такое

Главное назначение такой маркировки в том, чтобы создать наиболее безопасные условия электромонтажных работ и сократить время на поиск и определение контактов. Согласно Правилам устройства электроустановок и нормативным документам отечественного и европейского образца, каждая жилка должна иметь свой окрас изоляционного слоя.

Подключаться к кабелям и заземлять их необходимо в соответствующе обозначенные клеммы

Важно! Неправильное соединение проводов между собой может привести к нестабильности и к аварийным ситуациям, которые несут угрозу для жизни человека и нормальной работы приборов.

Цвет каких проводов несет информацию?

Цветными провода изготавливают с определенной целью, т. е., цвет несет информацию о назначении или функции провода. Естественно, говорить о цветах не изолированных проводов нет смысла, но при этом на них возможно нанесение цветовой маркировки с помощью кембриков (цветных термоусадочных трубок) или цветной изоленты. А вот с изолированными проводами дело обстоит иначе: цветовая маркировка играет определенную роль лишь на одножильных проводах или на опять же изолированных жилах многожильных проводов. Цвет же внешней их оболочки (изоляции) играет декоративную роль.

Маркировка проводов в сети постоянного тока

Сеть постоянного тока включает в себя только положительную (+) и отрицательную (-) шину. По нормативам провода (шины) с положительным зарядом окрашиваются в красный цвет. Провода (шины) с отрицательным зарядом окрашиваются в синий цвет. Средний проводник, если таковой имеется, имеет голубой цвет.

В случае, когда двухпроводная электрическая сеть постоянного тока выполнена путем ответвления от трехпроводной сети, положительный провод двухпроводной сети маркируется так же, как и положительная жила трехпроводной цепи, с которой он соединен.

Что такое фаза, ноль и заземление и какова их роль в электроснабжении потребителей

Глубоко не вникая в технические подробности, заметим, что на электростанциях вырабатывается переменный трехфазный ток. К бытовым потребителям же подается переменный однофазный ток. Для того чтобы выяснить, откуда он берется, вначале определимся какие провода называют фазными, какие нулевыми и что такое заземление?

Фазой принято называть проводник (фазный провод), который используется для подачи тока в дом или квартиру, т. е. потребителю. Назначение ноля или нулевого провода — возврат электрического тока к нулевому контуру. Проще говоря, по фазному проводу ток поступает к потребителю, а по нулевому возвращается от него. Кроме того, благодаря ему, выравнивается фазное напряжение. На «землю» или на заземляющий провод напряжение вообще не подается. Он служит своего рода резервом, и в случае утечки тока «принимает» его на себя, поэтому говорят, что ток уходит по нему в землю. Таким образом он является зашитой человека от «удара» электротоком.

Маркировка проводов в однофазной сети 220 В

Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).

Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.

Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:

С какой целью провода маркируют цветом

Конечно, более верным было бы вести речь об окраске изоляции (оболочки) проводов. Но будем продолжать описание на языке электриков. Т. е., белый, желтый провод и т. д.

Как уже отмечалось, использование в электрической проводке проводов (или кабелей) разных цветов отнюдь не рекламирует продукцию их производителей. Это делается сознательно, чтобы помочь электрикам быстро, а главное безопасно понять какого цвета провод отвечает за фазу, ноль и землю во время выполнения монтажных или ремонтных работ. Сегодня, после принятия Минэнерго России ПУЭ-7, они в обязательном порядке должны иметь изоляцию определенной этим документом окраски. Соответственно лишь с проводами этих цветов могут работать электрики при выполнении монтажных или ремонтных работ.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Как распределены цвета

Заземление

Окраска оболочки заземляющего провода («земли») согласно ПУЭ-7 должна иметь желто-зеленый цвет. Отдельные производители проводов иногда наносят на него поперечные или продольные желто-зеленые полосы. Редко, но все же используют на практике для обозначения «земли» чисто желтые или чисто зеленые провода. На электросхемах их обозначают как «PE». Имеет место и такое название «земли», как «нулевая защита». Потому следует быть внимательным и не путать «землю» с нолем. Заметим также, что сечение заземляющего провода, как правило, вдвое меньше остальных.

Ноль

Ноль в любых электрических сетях должен обозначаться голубой или синей окраской изоляционного слоя соответствующего провода, т. е. быть голубым или синим. На электросхемах он обозначается литерой «N» и нередко его называют нулевым или нейтральным контактом.

Примечание. При совмещении ноля и земли используется желто-зеленый проводник, на концы которого наносится дополнительно маркировка голубого (синего) цвета.

Зелёный и жёлтый

Зелёный и жёлтый цвета не допускается применять в чистом виде. Данные цвета могут использоваться только в комбинации друг с другом (жёлто-зелёная окраска). Применять для окраски проводниковой изоляции комбинирование, по-отдельности, жёлтого или зелёного цвета с любым другим цветом считается недопустимым.

У некоторых производителей принято различать, если провод желтый с зеленой полосой (она тоньше), то он гибкий, если зеленый с желтой полосой то — жесткий. В данном случае это правило не работает, медь относится к жестким проводникам.

Цвет провода заземления

составляет комбинацию желтого и зеленого.

Как проверить правильность маркировки в квартире?

Полагаться только на цвет не рекомендуется. Перед началом работ рекомендуется проверить их принадлежность. Для этого используется специальная отвертка.

Светодиод на ней загорается при прикосновении к фазе. С двухжильным кабелем проблем не возникнет, ведь второй окажется нулем. Для трехжильного используют другой инструмент — мультиметр или тестер.

Переключатель выставляется по шкале больше 220В. На экране должен высветится этот показатель или даже меньше, ведь таковы наши реалии.

Чтобы использовать мультиметр стоит учитывать, что при прозвоне пары «фаза-земля» показатели ниже, чем при прозвоне пары «фаза-ноль»

Преимущества провода СИП

Изолированные провода по всем статьям превосходят своих предшественников, которые обходились без защитной оболочки:

1. Скорость монтажа. Вместо того, чтобы тянуть 4 отдельных провода, надо провесить только один кабель.
2. Удобство подключения – в этом плане электропровод без изоляции требует повышенного внимания и тщательной перепроверки.
3. Квалификация монтажников. При монтаже не надо точно выверять расстояние между проводами, во избежание короткого замыкания.
4. Стоимость монтажа. Нет необходимости в использовании изоляторов – соответственно из статьи расходов убирается их приобретение и установка.
5. Возможность подключать новые точки без отключения всей линии – для таких проводов разработаны специальные зажимы, которые прокалывают изоляцию и плотно прижимаются к токоведущей жиле.

Производители заявляют, что конструкция кабеля позволяет практически полностью исключить воровство электроэнергии. О полной защите жил речь, конечно, не идет, но сделать к ним несанкционированную врезку действительно сложнее.

Подробнее о характеристиках и использовании кабеля смотрите в этом видео:

Условия прокладки

Прокладка провода не требует особых навыков. С помощью арматуры для монтажа СИП с этим справится практически любой человек, ознакомившись с правилами.

Предоставим поверхностный обзор монтажа самонесущего изолированного провода. На опоре специальными металлическими скрепами устанавливаются крепления для анкеров, которые будут держать специальные зажимы. Заводится СИП на опоры методом протяжки, предварительно на столбах устанавливают раскатные ролики, с защитным слоем пластика, предотвращающие порчу изоляции протягиваемого кабеля и заблаговременно заведенным канатом-лидером его растягивают, сматывая с катушки.

При монтаже нужно избегать волочения по земле и веткам деревьев. С помощью динамометра устанавливают допустимое натяжение линии. После этого провод фиксируют в пролетах. Стыковка и отвод линии производится герметичными зажимами. Электрический контакт осуществляется прокалыванием защитного слоя шипами. Подключение может осуществляться под напряжением, конструкция прокалывающего зажима позволяет производить данную процедуру безопасно.

Подробно процесс монтажа провода СИП рассмотрен на видео ниже:

Обзор монтажных работ

Свойства, маркировка и характеристики кабеля СИП

В зависимости от марки, электромонтажный СИП кабель предназначен для передачи электрического тока в сетях напряжением 0,4 – 1, или 10 – 35 кВольт. Линии, проложенные этим кабелем, выгодно отличается от своих предшественниц стоимостью и не требуют высококвалифицированного персонала для монтажа и эксплуатации. Что такое электрический провод СИП можно понять с первого взгляда – на его жилах есть изоляция.

Способы нанесения и расшифровка маркировки

Сама аббревиатура, используемая в качестве названия, расшифровывается как Самонесущий Изолированный Провод, что уже определяет его основные характеристики. Маркировка на провод СИП может быть нанесена буквенно-цифровым способом и цветовыми метками, с соблюдением следующих требований:

• Если применяется цветовая маркировка, то она наносится полосами шириной не меньше 1 мм. Для самонесущего нулевого провода используется синий цвет.
• Цифробуквенные обозначения выдавливаются на изоляции или наносятся печатным методом в виде B1, B2, B3.
• Размер каждого знака составляет не менее 2 мм в ширину и 5 мм в высоту.
• Расстояние между повторами маркировки – 50 см.
• Нулевая жила не маркируется.

Это важный момент – к примеру, кабель может иметь цветовую маркировку трех жил желтым, синим и красным цветом, а четвертая полностью черная. Нулевая в данном случае та, что полностью черная, а не отмеченная синей полосой.

Кроме обозначения фазных и нулевого проводов, маркировка содержит информацию про количество токоведущих жил и размер их поперечного сечения. Эти обозначения имеют следующий вид:

Из приведенного обозначения понятно, что это кабель с тремя фазными изолированными сшитым полиэтиленом жилами сечением 120 мм² и одной нулевой без изоляции, сечением 95 мм². Такой сиповский провод рассчитан на напряжение до 1000 Вольт и сделан по ТУ 16-705.500-2006.

Применение маркировки на практике

Обозначение проводов СИП не совсем удобное, в нем используют последовательный ряд цифр, что иногда путает при покупке. Поэтому стоит заранее определить, какую именно марку следует брать (часто на один объект покупают несколько модификаций, под разные задачи).

Варианты:

• СИП-1 – для линий до 1кВ, где допустим неизолированный ноль;
• СИП-2 – то же самое, но с полноценной изоляцией нулевого проводника;
• СИП-3 – для линий 6-35кВ при больших расстояниях прокладки;
• СИП-4 – для организации ввода электричества в помещение;
• СИП-5 – для электрификации нескольких зданий от одной магистрали.

Если есть индекс НГ, провод подходит для объектов с повышенным риском искрообразования или воспламенения. Добавочная буква «Г» указывает на герметичность изоляции, способность работать в условиях повышенной влажности, под сильными атмосферными осадками.

Разница между нейтралью и заземляющим проводом в электротехнике

Нейтральный и заземляющий провода часто путают вне электроснабжения, так как оба провода имеют нулевое напряжение. На самом деле, если вы по ошибке подключите заземляющий провод как нейтраль, большинство устройств будет работать правильно. Однако такое соединение противоречит нормам, поскольку каждый проводник выполняет свою функцию в электрической установке.

Национальный электротехнический кодекс (NFPA 70 NEC) устанавливает цвета изоляции для нейтрального и заземляющего проводов.Стандартные цвета упрощают электромонтаж , делая его безопаснее .

• Цвета нейтрального провода: белый или серый
• Цвета заземляющих проводов: зеленый, желто-зеленый или голый

Эти цвета изоляции разрешены только для нейтрального и заземляющего проводов, и их использование для любой из фаз под напряжением противоречит правилам. Электрики работают с предположением, что проводка этих цветов находится под нулевым напряжением, и использование белой или зеленой изоляции для проводника под напряжением было бы смертельной ловушкой (и в первую очередь против норм).

Получите профессиональный электрический дизайн для вашего следующего строительного проекта.

Роль нейтрального проводника в электрических цепях

Чтобы наглядно представить, как работает нейтральный проводник, представьте, что электроэнергия доставляется в виде тока через разность напряжений. Напряжение передается по токоведущему проводнику, но нейтральный провод также необходим для двух важных функций:

• Служит точкой отсчета нулевого напряжения.
• Завершает цепь, обеспечивая обратный путь для тока, подаваемого токоведущим проводом.

Если к электрическому устройству подключен только токоведущий провод, он не активируется, потому что ток не может циркулировать независимо от приложенного напряжения. Это похоже на то, как гидроэлектрической турбине требуется выход для движения: если выход турбины заблокирован, вода не может течь и турбина не может вращаться.

Когда установка использует трехфазное питание , могут быть случаи, когда нейтральный проводник не требуется.

• Трехфазная система с линейным напряжением 120 В обеспечивает 208 В между фазами, и вы можете подключить нагрузку 208 В между двумя фазами без использования нейтрального провода. Оба токоведущих проводника несут напряжение, но ток может течь, потому что они имеют различных напряжения.
• Трехфазные нагрузки, такие как электродвигатели, часто рассчитаны на работу с тремя токоведущими проводниками и без нейтрального проводника. Здесь действует тот же принцип: между токоведущими проводниками может протекать ток при разном напряжении.

Даже если некоторые нагрузки не используют нейтральный провод в трехфазной установке, он необходим для однофазных нагрузок, использующих только одно из линейных напряжений. Теоретически, когда к трем фазам подключены одинаковые нагрузки, их токи компенсируются, и нейтральный проводник проводит нулевой ток. Однако это невозможно в реальных установках, и нейтральный проводник несет дисбаланс тока между тремя фазами.

Роль заземляющего проводника в электрических цепях

Заземляющий провод имеет нулевое напряжение, как и нейтральный проводник, но выполняет другую функцию.Как следует из названия, этот проводник обеспечивает заземление для всех приборов и оборудования.

• В нормальных условиях весь ток возвращается через нейтральный проводник, а заземляющий провод не имеет тока.
• Когда происходит короткое замыкание в линии, заземляющий провод обеспечивает обратный путь для тока замыкания. Устройства электрической защиты могут обнаружить это состояние, и они немедленно отключают цепь от источника питания.

Без заземления приборы и оборудование будут находиться под напряжением, если их случайно коснется токоведущий провод.Неисправность не отключается, поскольку защитные устройства могут среагировать только при наличии тока короткого замыкания в заземляющем проводе. В этом случае любой, кто прикоснется к поверхности под напряжением, получит удар электрическим током.

Поскольку замыкание на землю может повлиять на любую цепь, заземляющий провод необходим даже при отсутствии нейтрального провода. Например, если в двигателе используются три токоведущих провода и нет нейтрали, заземление все равно требуется, потому что любой из токоведущих проводов может вызвать неисправность.

Правильный подбор нейтрального провода и заземляющего проводника

Провода под напряжением подбираются с учетом ожидаемого тока, и то же самое относится к нейтральным проводам в однофазных цепях (они пропускают тот же ток, что и провод под напряжением).Однако для трехфазных цепей применяются другие правила: обычно используется тот же размер провода, что и для фазных проводов, но в некоторых случаях требуется больший размер провода для нейтрального проводника.

• Заземляющие проводники для параллельных цепей подбираются в зависимости от мощности устройства защиты от перегрузки по току с использованием таблиц, приведенных в NEC.
• С другой стороны, размеры заземляющих проводов для главного служебного входа рассчитываются в зависимости от мощности служебных проводов.NEC предоставляет таблицы для обоих случаев.

Работая с квалифицированными инженерами-электриками с самого начала проекта, вы можете быть уверены, что все компоненты указаны в соответствии с NEC и местными нормативами. Это не только обеспечивает безопасность, но и быстрое согласование проекта с местными властями. Инженеры-электрики также могут предложить меры по повышению энергоэффективности, чтобы сэкономить на счетах за электроэнергию.

3 фазы нулевое заземление. Что такое ноль и фаза? Поглубже в тему

Как найти фазный ноль и землю по цветам проводов

Самый простой метод определения фазы нуля и земли — по окраске проводов.Эта опция применима только для зданий, где стандарт IFC используется со стандартом используемых цветов для проводки.

Согласно этим стандартам, провода электропроводки в домах должны иметь цвета:
— рабочий нулевой провод обозначен синим или синим цветом — белый:
— защитное заземление должно быть желтого цвета — изоляция провода зеленого цвета:
— цвет фазы утеплитель может быть несколько разных: белый, серый, коричневый и так далее.

Таким образом, мы сталкиваемся со сложными линиями разной важности для просроченных расстояний и объемов передаваемой энергии, но от источников питания в несколько тысяч вольт через десятки тысяч вольт первичных сетей при 100 и 200 тысячах вольт суперсвязей они имеют тенденцию электрическая дифференциация в чистом виде и, следовательно, требует различных расчетных процессов, главным образом потому, что явления, связанные с электростатическим полем, важны с увеличением напряжения.

Хотя явления электромагнитного поля всегда чувствительны, поскольку токи, которые его создают, никогда не выходят далеко за пределы явлений электростатического поля, за исключением тех, поддержка которых может поддерживаться адекватным усилением изоляции и началом корпуса кабеля, они на самом деле не ощущают, что с 000 вольт.

По этой цветовой маркировке проводов довольно легко определить назначение жилы. Однако от распределительной коробки до выключателя иногда используют лампу, розетки, провода другого цвета, в основном белого цвета.Как найти нулевую фазу и землю в этом варианте.

Но если рабочее напряжение вырастет до значений, приложенных к сверхлинейным линиям, то последствия этого факта становятся очевидными: проводники линии и земля ведут себя как якоря сложной системы конденсаторов, которые поочередно заряжаются от изменений приложенного альтернативного потенциала, генерируют токи смещения через встроенную среду, которые приводят к движению проводников, преобразовывая их в токи проводимости, которые замыкаются — как и любой другой линейный ток — через генерирующее оборудование, постепенно изменяя результирующая интенсивность в проводниках.

Цвета трехпроводного жгута

Чтобы найти в этом варианте нулевую и заземляющую фазу, нужно выключить электрическую сеть квартиры вводным автоматом, вскрыть ответвительную коробку, отсоединить провода. Нужно вызвать провода тестером, мультиметром в режиме минимального сопротивления или батареей с лампочкой или со светодиодом.

Дополнительная информация о нахождении заземления, фазы, нейтрального провода

На который влияет тот же угол γ, который предсказывает вакуумный ток через напряжение, и такое, что.Отношения, которые решают проблему, заключаются в следующем. Аналитические и графически процитированные процессы, правильно разработанные, могут позволить почти полное исследование проводимости суперлинии.

Даже кабельные линии, удобно уменьшающие значения коэффициентов самоиндукции и расширяющие значения вместо мощностей, могут быть изучены аналогичным образом, но хотя токи сдвига приобретают «важность» для одинаковой длины и протяженности, они также их расширение является их распределение практически не влияет на их общую стоимость.

Определение нулевой и нулевой фазы по индикатору напряжения

Индикатор напряжения может найти только фазу, ноль и землю нужно будет вызвать, как описано выше. Перед использованием индикатора напряжения его необходимо проверить на работоспособность. Индикатор напряжения с неоновой лампой подходит для определения фазы при отсутствии наведенного напряжения на нулевом и заземляющем проводах.

Энергопотребление — счетчики — пользователи распределительных сетей — помимо специальных предложений, которые могут быть использованы только для крупных поставок, они могут использовать его по мере их установки, тем больше они касаются.Конечно, такая свобода использования подразумевает необходимость без потерь адаптировать доступность для запроса. Это достигается путем объединения различных электростанций либо за счет накопления энергии, либо за счет тарифов, адаптируя их к различным характеристикам потребления.

Конечно, в зависимости от типа договора поставки энергозатратные электросчетчики различаются. Самый простой и распространенный тариф — это так называемое потребление, поэтому ниже среди всех устройств мы опишем только самый эффективный индукционный счетчик.Этот счетчик имеет часть или, как сказано, мобильную команду, состоящую из легкого алюминиевого диска, снабженного тонким стальным штифтом, установленного как можно дальше без трения между двумя опорами, от оси с крошечной зубчатой ​​передачей, движение передается на интегратор скорости встряхивания. Таким образом, разница в показаниях измеряет количество оборотов, которые счетчик принимает за диапазон.

Отвертка индикаторная с неоновой лампой

Неоновая лампа очень чувствительна к помехам, так как загорается при очень малом токе.Для электропроводки в квартире или доме наводка на провода при отключенной сети — довольно редкое явление. Но если рядом с электропроводкой находится внешняя электросеть или дом находится рядом с ЛЭП, то для определения фазы лучше использовать контрольную лампу.

Фаза и ноль в старом разъеме

Это результат взаимодействия двигателя с тормозом, подвижный элемент, оба из которых находятся в разных секторах, наложенный диск.Двигатель асинхронной системы двухфазный с последовательной обмоткой с внутренней и другой встроенной установкой, установленный на наборе пакетов из листового железа, которые грациозно не касаются его, ограниченного небольшим сектором, краем диска, и что они расположен симметрично относительно свинцовой обмотки, чтобы избежать смещения: небольшое рассеяние преднамеренно сохраняется для фиксации, в отличие от дополнительного тормозного момента и, независимо от трения, начальной нагрузки.

В ПУЭ 7-й редакции не допускается использование контрольной лампы для проверки наличия или отсутствия напряжения.Этот запрет основан на том, что индикаторы напряжения низкого сопротивления не чувствительны к наведенным напряжениям, которые могут представлять угрозу для жизни человека.

Этот пункт, вероятно, будет применяться к кабелям большой длины и большого поперечного сечения, проходящим рядом с другими кабелями, находящимися под напряжением. Эти кабели могут нести большой и опасный для жизни заряд из-за кабеля большой емкости. Тогда, конечно, используйте контрольную лампу, которая не может определить отсутствие напряжения, она не будет показывать опасное индуцированное напряжение.

Онлайн-калькуляторы для определения номинала резисторов по цветовой кодировке

Все устроено так, что когда ток и напряжение находятся в фазе, потоки, соответствующие двум виткам, являются квадратурными; их сосуществование затем преобразуется в поток периодически меняющейся полярности, который движется по касательной вдоль края диска на амплитуду сектора, так что индуцированный ток и крутящий момент, пропорциональные мощности, определяются на диске: если, согласно Согласно текущей гипотезе, напряжения были в квадратуре — нулевая мощность — потоки компонентов будут синфазными, результирующий поток будет переменным потоком, крутящий момент будет равен нулю, а также, когда при нулевом поглощенном токе будет только поток компонентов из-за производной схемы.

Данная позиция относится к промышленным предприятиям. В бытовой электропроводке провода имеют (если они есть) очень низкую емкость, которой явно недостаточно для опасного наведенного напряжения. Единственное, пользоваться контрольной лампой нужно очень осторожно, так как есть открытые неизолированные торцы.

Тормоз возникает из-за действия постоянного магнита, который упирается, не касаясь диска в другой области, когда диск движется под действием двигателя, магнит индуцирует ток, который увеличивается со скоростью, в результате крутящий момент пропорционален самой скорости и увеличивается до тех пор, пока крутящий момент привода не будет сбалансирован для скорости, пропорциональной мощности.

Очевидно, что если для данной мощности диск вращает определенное количество оборотов в час для удвоения мощности, это также в два раза больше кругов и его рекордов. Вскоре после изобретения лампы накаливания начала формироваться отрасль производства и распределения электроэнергии. С тех пор она получила такое техническое и экономическое развитие, что вместе со вспомогательной отраслью электротехники заняла позицию первой. По инвестициям отрасль становится сопоставимой с отраслью железных дорог.

Определение фазы нуля и земли индикаторной отверткой

Чтобы найти фазу с помощью контрольной лампы, находим два провода, при подключении к которым лампа горит. В этой версии мы нашли фазу и ноль.

Теперь соединяем один конец регулятора свободным проводом. Лампа не горит. Тогда свободный провод — это фаза, а замкнутые через контрольную лампу провода — ноль и земля. В этом случае может сработать УЗО (при его наличии).

Показания тестера

Две системы сосуществовали до начала двадцатого века.Независимо от этих общих технических рекомендаций, наиболее важно отметить, что с момента зарождения отрасли до последних лет это большой прогресс в мощности машин и установок. От 16-свечных ламп Эдисона они перешли на вольфрам в газе, достигнув отметки 000 000 рублей. Также значительно снижаются затраты на материалы и оборудование.

Дальнейший прогресс должен быть записан. Производительность лампы накаливания с 2 люмен на ватт увеличилась в среднем до 13 люмен, что в некоторых случаях тоже.Но даже больше, чем снижение вышеупомянутых тарифов, технический прогресс отражается в улучшении услуг, которые с большой пользой для потребителя служат для распространения использования электроэнергии среди всех классов населения.

Теперь берем фазный провод и один из двух оставшихся. Если лампа загорится, а УЗО не выключится, значит мы нашли ноль, и свободный провод будет заземлен. Теперь проверяем землю (при установленном УЗО). Подключаем фазу и намеченную землю через регулятор.Если лампа мигает и УЗО отключает сеть, значит, мы нашли землю.

Без УЗО вам нужно перевернуть заземление в электрической панели доступа. Соединив фазу и один из двух оставшихся проводов, находим провод, в котором лампа не горит, этот проводник будет заземлен. Категорически запрещается использовать водопроводные, канализационные, газовые трубы для поиска фазы с помощью контрольной лампы, так как вы подвергаете соседей риску поражения электрическим током или возгорания.

Взаимосвязь между производством, потреблением, затратами.- С технической и экономической точки зрения одной из наиболее важных характеристик электростанций общего пользования является то, что они должны удовлетворять самые разнообразные потребности в энергии. Более того, современная промышленность по производству и распределению электроэнергии изначально создавалась для удобства мелких потребителей, давая им право использовать сеть, когда они им больше нравились.

Определение фазы, нуля и земли с помощью контрольной лампы

Учитывая финансовый успех именно потому, что он предлагал это преимущество больше, чем его конкурент, чем газ, промышленность всегда была заинтересована в его предложении, потому что потребители готовы платить за него, то есть стоило того.Если в квартире 20 лампочек по 50 свечей в каждой, возможно, что в какие-то моменты все они освещены за счет поглощения кВт; чаще всего по большей части гаснут. Требуемая мощность намного меньше, а выход энергии намного меньше, чем у обслуживаемых квартир с большим количеством квартир.

Как найти фазный ноль и землю с помощью мультиметра

Определить назначение жил в трехпроводной схеме подключения мультиметром несложно. Для этого зачищаем накладку металлической батареи или стальной трубы для отопления, водоснабжения и касаемся одним концом щупа мультиметра к трубе, а вторым щупом поочередно подключаем к одному из трех проводов, пока на дисплее не отобразится напряжение 220 В.

Все это похоже на потребление энергии, которое, однако, длится намного дольше, чем освещение. Вышеупомянутое является одним из основных преимуществ крупных объектов коммунального обслуживания перед небольшими частными объектами. Однако это преимущество, если пользователи разбросаны по слишком большой территории, может привести к наиболее дорогостоящим затуханиям в распределительной сети.

Обычно в полдень в период минимального потребления, когда учреждения и офисы закрыты, и чаевые в начале вечера, когда потребление освещения перекрывается с движущей силой; другие чаевые, обычно намного меньшие, в утренние часы, соответствующие началу работы или непосредственно предшествующие ей.Высота этих кончиков минимум летом, максимум зимой. Использование электрических кухонь, ночная работа промышленных предприятий, подключение трамвайных или железнодорожных сетей — все это факторы, которые меняют форму схемы. из Рима и Берлина — это сети, в которых преобладает освещение, а в двух других — это сети, которые вырабатывают больше энергии для производства электроэнергии.

Мультиметр

Мультиметр должен быть включен в положение измерения напряжения 220 В. Найденный провод будет фазным.Теперь по фазе подключаем щуп прибора по очереди к оставшимся проводам. Провод, на котором тестер покажет полные 220 В, будет нулевым, а второй, соответственно, будет заземлен.

Другая очень важная характеристика отрасли зависит от того факта, что электроэнергия не хранится и должна производиться одновременно с потреблением. У них были серьезные недостатки: дороговизна, быстрое разложение, большие потери. Мощность электростанций, питающих сеть, должна быть равна наивысшему требованию в обычных советах по потреблению, лучше, чем требуется в исключительных советах, поскольку пользователи все менее и менее склонны терпеть даже те небольшие недостатки, которые возникают с понижение напряжения и затемнение ламп.

При измерении напряжения фаза-земля мультиметр покажет напряжения менее 220 В — этот провод будет заземлен. Однако, если в старом здании с системой питания TN-C и повторным заземлением рядом с домом, то тестер покажет одинаковое напряжение фаза-ноль и напряжение фаза-земля.

В этом случае нужно отключить заземление в проезде и найти провода фаза-ноль, на которых будет 220 В, на оставшемся заземляющем проводе с фазой наличие напряжения не будет.

Кроме того, в случае неисправности потребуется некоторая дополнительная мощность в качестве резервной, и в результате установки будут полностью загружены всего на несколько часов в день, а поскольку на них работает очень мало рабочих, это будет легко запустить их с полной нагрузкой в ​​течение 24 часов.

В случае тепловых электростанций, ограниченная работа в течение нескольких часов в день соответствует более высокой норме амортизации, процентной ставке и общей стоимости произведенного кВтч, чем если бы работа была непрерывной; однако затраты на топливо и другие вспомогательные расходы немного снижаются в той же пропорции, что и производство энергии.Однако в случае гидравлических установок, когда потребителям не нужна энергия, они должны быть потеряны вместе с водой, которую они могли бы обеспечить, если бы на станции не было резервуаров.

Помните, что при работе с сетевым напряжением должны быть приняты все защитные меры по электробезопасности (защитные перчатки, изолированные инструменты). Если вы не уверены в своих силах, то доверьте определение фазы нуля и заземления опытному электрику.

Источник электрической энергии
служит генератором, который состоит из трех обмоток или полюсов, соединенных в трехлучевую звезду, центральная точка соединена с землей или заземлена.Посмотри, как получится.

Как видно на рисунке , в соответствии со схемой к трем концам звезды провода, по которым проходят фазы, подключены, и центральная точка будет равна нулю, поскольку я сказал, что она заземлена, потому что источник питания на 380 вольт представляет собой систему с глухозаземленная нейтраль. Без заземления нейтрали трансформатора на ТП блок питания не будет работать нормально.

Три фазы, ноль и дополнительный заземляющий провод (также подключенный к земле) — всего пять жил, которые идут от подстанции к электрощиту дома, но в каждую квартиру приходит только одна фаза, ноль и земля из панели пола.Но в передаче электрического тока задействованы только фаза и ноль. А по пятому заземляющему проводнику электрический ток не течет, он выполняет еще одну защитную функцию, которая заключается в том, что при попадании фазы на металлический корпус бытовой техники (подключенный к заземляющему проводнику) автомат или УЗО отключается при текущие утечки.

Электроэнергия передается по фазе, а на нейтральном проводе напряжение равно нулю, но не всегда с подключенными к нему электроприборами — читайте дальше.

Напряжение между нулем (землей) и любой фазой составляет 220 В и 380 В между противоположными фазами — и это напряжение используется там, где есть большие нагрузки или высокое энергопотребление. И это не касается квартиры! К тому же 380 вольт в несколько раз опаснее для человека.

В распределительном щите дома ноль и земля соединены вместе и дополнительно с заземляющим электродом, который закопан в землю.А дальше идут отдельно по панелям пола дома, то есть изолированы друг от друга, к тому же заземляющий провод соединен по прямой с корпусом электрощита, а ноль сидит на изолированном блоке!

Электрический переменный ток течет между двумя проводами, фазой и нулем, и при его частоте в нашей электрической сети 50 Гц он меняет свое направление (от нуля или до нуля) 50 раз в секунду.

Но не просто течет, а через потребителя электроэнергии, подключенного к розетке или к электрическому кабелю по прямой!

Третий проводник защитный он не участвует в передаче электричества, а служит одной цели — защитить нас от поражения электрическим током в аварийных ситуациях, когда на металлическом корпусе электроприборов появляется фаза! Поэтому он через заземляющие контакты розетки соединяется с металлическими корпусами стиральной машины, холодильника, СВЧ печи и так далее.Кроме того, заземление значительно снижает вредное электромагнитное излучение от бытовой техники.

Биения при прикосновении Только фаза тока. Если вы плохо изолированы от земли, то есть не носите резиновые тапочки или не стоите на деревянном стуле, не касаясь другой рукой пола или стены, то при прикосновении к оголенному фазному проводу вы почувствуете протекающий электрический ток. через вас от фазы к земле.

Внимание, люди нередко умирают в повседневной жизни в результате длительного воздействия или прохождения электрического тока через сердце человека.Будь осторожен!

В редких случаях ноль может превзойти , когда к нему подключен электроприбор с импульсным блоком питания — компьютер, бытовая техника и т.д. ты!

Всегда можно взять заземлитель и не бояться, кроме случаев его обрыва в проводке или в щите!

Как найти фазу, ноль и землю?

Для определения фазного провода необходимо приобрести недорогую индикаторную отвертку, которая светится при прикосновении к защищаемому фазному проводу.Рекомендую прочитать наш. Обычно фазный провод красный, коричневый, белый или черный.

Ноль подключает в лампе или розетке вместе с фазой к контакту питания, и при прикосновении к индикатору он не загорается. Под него используется синий провод или с синей полосой!

Защитный провод подключается к заземляющим контактам розетки, металлического корпуса лампы или электроприбора. По общепринятым нормам заземляющий провод выполняется желто-зеленым проводом или с полосой этих цветов.

Подобные материалы.

Раскраска кабеля кабеля по фазам. Цветовая маркировка проводов однофазной сети. Как выглядит провод заземления и ноль

В настоящее время невозможно выполнить монтаж проводки без использования проводов разных цветов (Цветовая изоляция проводов) . Цветовая маркировка проводов — это не что-то вроде маркетинговых ходов для чаевых клиентов или украшения продуктов.

На самом деле, разные цвета проводов являются насущной необходимостью, поскольку маркировка проводов помогает узнать назначение каждого из них в определенной группе, чтобы облегчить переключение.Также при изоляции существует риск ошибки в процессе монтажа проводов, и, соответственно, возникновения короткого замыкания с пробным включением или повреждением в процессе ремонтно-профилактических работ сетей при проведении ремонтно-профилактических работ. сетей также сокращается.

Цвета, выбранные для маркировки проводов, специально выбираются и контролируются едиными стандартами PUE. В этих стандартах указано, что жилы проводников следует различать буквенно-цифровыми или цветовыми обозначениями.

Эта статья расскажет нам о значении цвета провода. Стоит отметить, что работы по переключению проводов упростились после принятия единых стандартов цветовой идентификации. Теперь каждое живое существо с определенной целью обозначено уникальным цветом, например: синий, желтый, коричневый, серый и т. Д.

Часто цветная маркировка наносится по всей длине жилы, но также допускается обозначение в точках соединений или на концах, для этого использовалась, применяется для этого (цветные термоусадочные трубки) или ленту разных цветов.Во избежание ненужной работы с этикетками типа тубусов или лент достаточно правильно определить цветовую маркировку изоляции. Также его следует приобретать в желаемом количестве, чтобы обеспечить одинаковую разводку проводки по всей квартире или по всему дому.

Ниже будет рассматриваться как изменение цвета провода в сети постоянного, однофазного и трехфазного тока.

Шины и провода с регулируемым трехфазным током.

На электростанциях и подстанциях в трехфазных сетях высоковольтные провода и шины окрашивают следующим образом: фаза «А» желтого цвета; Фаза «B» — зеленая, а фаза «C» — красная.

Какого цвета провода «+» и «-» в сети постоянного тока:

Помимо сетей переменного тока широко используются цепи постоянного тока. Цепи постоянного тока относятся к:

1. В строительстве, при использовании погрузчиков, электрошокеров и электрокранов, а также в промышленности.

2.В электротранспорте — трамваи, троллейбусы, электровозы, лодки и др.

3. На электрических подстанциях — для электроснабжения автоматики.

В сети постоянного тока используется только 2 провода, так как в таких сетях нет ни фазы, ни нулевого проводника, а есть только плюсовая и отрицательная шина (+ и -).

Согласно нормативным документам, провода и шины с положительным зарядом (+), а также провода и шины с отрицательным зарядом (-) отмечены синим цветом.Синим цветом обозначен средний проводник (М).

Положительный провод двухпроводной сети маркируется тем же цветом, что и положительный провод трехпроводной сети, с которой он соединяется только в том случае, если двухпроводная сеть постоянного тока создается через двухпроводную сеть постоянного тока.

Цвет провода в электропроводке: земля, фаза и ноль.

Для исключения путаницы и упрощения монтажных работ при прокладке сети переменного тока используются многожильные провода с разноцветной изоляцией.

Цветовое обозначение проводов Это особенно важно, когда электромонтажные работы выполняет один человек, а обслуживание или ремонт разные. В противном случае ему придется постоянно проверять с помощью щупа где фаза, а где ноль. Те, кто работал со старой проводкой, знают, насколько это может заморочиться, ведь раньше была только белая или черная изоляция. Со времен СССР цветовое обозначение проводов постоянно менялось, пока не был определен специальный стандарт. Теперь каждый цвет проводника определяет его назначение в проводе.

В настоящее время нормативным документом является Pue 7, который регулирует цветовую маркировку изолированных или неизолированных проводов, где в соответствии с ГОСТ Р 50462 должны использоваться только определенные обозначения и цвета «идентификация проводов цветом или цифровыми обозначениями.

Основной целью выполнения разметки проводки является простота и скорость определения назначения токопроводящей жилы по всей длине, что фактически является одним из доминирующих требований стандартов ПУЭ.

Ниже будет рассмотрено, какой окраски должен быть проводник электроустановок переменного тока напряжением до 1000В и с развернутой нейтралью (например, проводка административных зданий или жилых домов).

Цвет нулевого рабочего и нулевого защитного проводника.

Нулевые рабочие проводники (N) обозначены синим цветом. Нулевой защитный проводник (RE) маркируется желто-зелеными поперечными или продольными полосами. Такую комбинацию следует использовать исключительно для маркировки заземляющих проводов.

Комбинированные нулевой рабочий и нулевой защитный проводники (PEN) — синего цвета по всей длине шнура с желто-зелеными полосами в местах соединения или на концах. Важно отметить, что сегодня ГОСТ допускает противоположный вариант окраски, то есть желто-зеленые полосы с синими в местах подключения.

Если обобщить, то цвет провода надо распределить так:

1. Комбинированный (Pen) — желто-зеленый с синими метками на концах;

2.Zero worker (N) — синий (синий) цвет;

3. Нулевой защитный (пере) — желто-зеленый.

Цвета фазных проводов.

Согласно ПУЭ, при маркировке фазных проводов нужно отдавать предпочтение таким цветам: бирюзовый, черный, оранжевый, коричневый, белый, красный, розовый, серый или фиолетовый.

Известно, что однофазная электрическая цепь может быть создана методом ответвления от трехфазного, в этом случае цвет фазового провода однофазной цепи должен совпадать с цветом фазового провода трехфазной цепи. .

Цветовое обозначение проводов изолирующего покрытия Оно должно выполняться таким образом, чтобы цвет фазового проводника легко отличался от цвета проводов N, PE или PEN. В случае использования немаркированного провода идентификаторы цвета устанавливаются в местах подключения или на конце.

Цветовая маркировка По мнению некоторых новичков-электриков, провода далеки от рекламы производителей «микросхем». Это специальное обозначение, которое позволяет электрической системе определять ноль, заземление и фазу без использования дополнительных измерительных приборов.

При неправильном подключении контактов возможны неприятные последствия в виде короткого замыкания и повреждения электрики человеком.

Основная цель нанесения цветной маркировки — сокращение сроков подключения контактов и создание безопасных условий при проведении электромонтажных работ. В настоящее время в соответствии с ПУЭ и европейскими стандартами у каждого жилого дома есть свой четко прописанный цвет.

Какого цвета у нулевого провода, заземления и фазы, поговорим.

Провод заземления

По нормам утеплитель «земля» окрашен в желто-зеленый оттенок. Некоторые производители наносят на заземлитель желто-зеленые полосы в продольном и поперечном направлении. Редко, но все же встречаются, раковины чисто-зеленые или чисто желтые.

На электрических схемах «Земля» обозначается двумя латинскими буквами «ре». Заземление часто называют нулевой защитой, но это не рабочий ноль, путать не нужно.

Нейтральный провод

Как в однофазной электрической сети, так и в трехфазной, нейтраль окрашена в синий или синий цвет. В электрической системе ноль обозначается латинской буквой «N». Нейтраль также называется нулевым или нейтральным рабочим контактом.

Фазовый провод

Этот провод, в зависимости от производителя, маркируется следующими цветами:

• белый;
• бирюзовый;
• черный;
• коричневый;
• розовый;
• красный;
• фиолетовый;
• оранжевый.

Наиболее распространенные цвета для обозначения фаз — черный, белый и коричневый.

Несмотря на кажущуюся простоту, цветовая маркировка имеет ряд особенностей, вызывающих новые вопросы у новичков:

1. Что такое PEN?

2. Как определить фазу, заземление и ноль, если изоляция нестандартного цвета или вообще бесцветная?

Разберемся с каждым пунктом.

Что такое ручка?

Устаревшая на сегодняшний день система заземления типа TN-C предполагает совмещение заземления и нейтрали.Его главное преимущество — скорость электромонтажных работ. Недостаток TN-C — большая вероятность повреждения электрическим током при установке проводки в квартире или доме.

Основной цвет для обозначения комбинированного провода — желто-зеленый, но на концах изоляции присутствует синий цвет, характерный для нулевого провода.

В электрокеме такой контакт обозначается тремя латинскими буквами «PEN».

Как найти фазу, заземление и ноль?

Бывают случаи, когда при ремонте бытовой электросети оказывается, что все жилы одного цвета.Как и в этом случае определите где какой провод.

В однофазной сети, где всего две жилы, без земли, достаточно иметь при себе специальную индикаторную отвертку. Для начала нужно отключить электричество на распределительном щите. Затем зачищаются и разводятся провода. Теперь снова включаем электричество и поочередно подводим индикатор к каждому из проводов. Если при этом загорелась лампочка на отвертке, значит это фаза, а вторая прожила, значит, ноль.

Если электрическая сеть трехфазная, то необходимо более сложное оборудование — мультиметр с измерительными башмаками. Для начала установите прибор на значение выше 220 вольт. Один щуп фиксируем по фазе, а вторым определяем заземление и ноль. При контакте с нулем тестер должен показывать напряжение 220 вольт. Провод заземления покажет напряжение немного ниже.

Если под рукой нет индикаторной отвертки или многоместной, то определяем принадлежность провода — утеплен.Здесь важно знать, что синяя оболочка всегда нейтральна. Даже при самой нестандартной этикетке ее цвет не меняется. Две другие вены посложнее.

Первый метод основан на ассоциациях. Например, перед вами цвет и белый, или черный контакт. Обычно земля обозначается белым или черным цветом. Следовательно, оставшийся провод — фаза.

Второй способ. Снова нейтральный сброс. Слева красный и черный. Согласно ПУЭ белая изоляция — это фаза. Тогда красный проводник — это земля.

В цепочках C. dC Цветовая маркировка минуса и плюса представлена ​​черной и красной изоляцией соответственно. В трехфазной трансформаторной сети каждая фаза окрашена в индивидуальный цвет:

• А-желтый;
• зеленого цвета;
• C-красный.

Ноль как всегда синий, а заземление желто-зеленое. В кабелях, рассчитанных на напряжение 380 вольт, провода обозначаются следующим образом:

• А-белый;
• черного цвета;
• C-красный.

Защитный и нулевой проводники по маркировке не отличаются от предыдущей версии.

Обозначим сами провода

При отсутствии визуального обозначения после ремонтных работ необходимо самостоятельно уточнять принадлежность проводов. Для этого подойдет яркая изолента или термоусадочная трубка.

По ГОСТу маркировку следует проводить на концах жил — в местах их соприкосновения с шиной.

Такие отметки значительно облегчат дальнейший ремонт и обслуживание.

Проведение электромонтажных работ — довольно сложное дело, которое лучше доверить специалисту в этой области. Однако при необходимости приобретение и различные кабели для установки необходимо учесть в их маркировке. Обозначение изоляции изделий буквенно-цифровым шифром и маркировкой проводов.

На данный момент каждый завод производитель обозначает свою продукцию кодами, чтобы любой потребитель, глядя на него, мог понять, из чего сделан товар, каковы номинальные напряжения, тип сечения, а также особенности его конструкция и вид утеплителя.

Для соблюдения этих параметров все заводы и предприятия, занимающиеся производством электротехнической продукции, обязаны использовать международный стандарт — ГОСТ. Маркировка проводки также позволяет без особых усилий определить расположение фазы, нуля, а в некоторых случаях — и заземления. Рассмотрим основные электротехнические товары, представленные на рынке.

Кабели

Электрические кабели бывают нескольких видов в зависимости от цели использования. Они также могут состоять из медных или алюминиевых жил, собранных под одним или разными материалами обмотки из пластика или ПВХ.Также имеется дополнительная защитная оболочка из стальной ленты.

В зависимости от области применения цветовая маркировка проводов также может быть разной. Итак, различают:

• Радиочастотные кабели, передающие радио- и видеосигналы.
• Элементы управления для передачи сигнала на те или иные устройства.
• Силовые кабели используются в осветительных приборах для передачи электроэнергии. Может использоваться как во внутренней, так и во внешней проводке.
• Для связи используются кабели, способные проводить ток различной частоты.
• В системах автоматизации используются контрольные кабели, которые представляют собой медные жилы под защитным экраном, выделяющие помехи и предотвращающие механические повреждения.

Проволока

Изделие, образованное из нескольких или только одной проволоки, называется проволокой. В большинстве случаев обмотка пластиковая, реже проволочная, но и вовсе без изоляции.

На данный момент большее предпочтение отдается проводам, жилы которых сделаны из меди или алюминия. Такие изделия используются не только в электроустановках, но и в качестве обмоток электродвигателей.

Имеют невысокую стоимость, но невозможность соединения их с другими считается огромным минусом, например, медь. Медные изделия хорошо выдерживают нагрузки, но на открытом воздухе быстро окисляются и стоят дорого.

Маркировка электрических проводов зависит также от их назначения. Установка и питание используются как внутри, так и снаружи помещения. Монтажные, в свою очередь, используются при сборе электроэнергии в щитах или радиоаппаратуре.

Шнуры

Шнур маложильный с небольшим поперечным сечением, состоящий из множества скрученных проводов.Чаще всего это электротехническое изделие представляет собой многожильные шнуры, намотка которых неметаллическая.

Основное использование шнуров приходится на подключение к сети промышленных и бытовых приборов.

Буквенная маркировка

Любая электротехническая продукция должна быть промаркирована в соответствии с ГОСТами. Первая буква означает материал, из которого жил жил. Если он медный, буква не присваивается, если алюминий, то обозначается литерой «А».

Расшифровка проводов и второй буквы характеризует вид изоляционного материала.Его, в зависимости от типа провода, можно записать как «П», «М», «мг», «К», «У», что соответствует плоской, сборке, сборке с гибкими жилами, контролю и установке провод. Установка также может быть помечена буквой «P» или «W».

Следующее, третье письмо, означает материал обмотки продукта:

• «К» — Капронова;
• «С» — стеклопластик;
• «ВР» или «П» — поливинилхлорид;
• «Ф» — металл;
• «Э» — экранированный;
• «П» — резина;
• «МЕ» — эмалированный;
• «Т» — обмотка с несущим торсом;
• «HP» или «N» — нипический;
• «L» — лакированный;
• «Г» — обмотка с гибкой жилой;
• «О» и «Ш» — полиамидный шелк в качестве тесьмы или изоляции.

Маркировка электропроводки также может иметь четвертую букву, характеризующую конструктивные особенности электротехнического изделия:

• «К» — проволока армированная круглого сечения;
• «А» — проволока асфальтовая;
• «Т» — изделие используется для проведения в трубах;
• «Б» — ягоды с лентами;
• «О» — наличие защитной оплетки;
• «Г» — для провода — гибкий, а для кабеля — без защиты.

Цифровая маркировка

Маркировка электрических проводов на первой цифре указывает количество прожитых, в случае его отсутствия провод имеет только одну жилу.Вторая и третья цифры означают квадратные миллиметры и номинальное поддерживаемое напряжение.

Земля

Цветовая маркировка проводов по большей части предназначена для облегчения проведения электромонтажных работ и безопасности их выполнения.

По изоляции заземляющий проводник должен иметь желто-зеленый цвет. В некоторых случаях цвет может быть исключительно зеленым или только желтым.

Для заземления цвет маркировки проводов наносится либо в продольном, либо в поперечном направлении.В Earth Electrics принято обозначать буквы «ре», что также иногда называют нулевой защитой.

Ноль

Нулевой рабочий контакт не несет заряда напряжения, а является только проводником. Маркировка проводов по цвету должна быть голубоватого или голубого оттенка. В электрической системе ноль обозначается как «n».

Фаза

Фазный провод всегда находится под напряжением, если он подключен к сети. Маркировка цветов фазных проводов может быть выполнена во многих цветовых оттенках — коричневом, черном, бирюзовом, фиолетовом, сером и других.Но чаще всего фазные жилы бывают белого или черного цвета.

Перо-проводник

В любом жилом доме или помещении всегда необходимо заземлить или укоренить электропроводку. В настоящее время актуальна система заземления TN-C, которая включает объединение заземляющего и нулевого проводов. Маркировка цветов совмещенных в такой системе проводов сместится с желто-зеленого на синий.

Для начала необходимо разделить проводник на две шины — re и n, которые впоследствии соединяются перемычкой посередине или двумя по краям.После этого повторно заземлите шину и проверьте сопротивление.

Как определить и фазу?

Иногда при ремонте или обновлении проводки необходимо определить, какой провод какой имеется в виду. Но бывает, что маркировка проводов по цвету не союзник, так как из-за длительного срока службы или в случае короткого замыкания это невозможно.

Справиться с этой задачей можно с помощью индикаторной отвертки, в народе прозванной «контрольной». Этот способ подходит в случае однофазной сети, без заземляющего провода.Сначала необходимо отключить подачу электричества, разбавить обе направляющие по сторонам и снова включить индикаторную отвертку на один из проводов. Если загорелась лампочка на «контроле», соответственно этот провод фаза, а оставшиеся прожитые — ноль.

В том случае, если сработала разводка триггера, можно использовать мультиметр для определения каждого из проводов. У этого устройства два провода. Для начала на нем нужно установить номинальное напряжение свыше 220 вольт. После этого один из проводов мультиметра фиксируется на контакте с фазой, а другим — для определения заземления или нейтрали.Если второй провод будет обнаружен заземлением, показания на приборе опустятся чуть ниже 220, а если ноль, то напряжение сместится в пределах 220 вольт.

Третий способ определения проводов можно использовать, если под рукой не оказалось ни отвертки, ни мультиметра. В этом поможет маркировка проводов, которые в любой ситуации при нулевой изоляции будут обозначены сине-синей цветовой схемой. Остальные два контакта определить будет сложнее.

Если один из контактов цветной, а другой белый или черный, то скорее всего цвет будет фазовым.Согласно старым стандартам, черным и белым обозначена жила заземления.

Также согласно правилам монтажа электрооборудования провод заземления имеет маркировку белого цвета.

Маркировка в цепях постоянного тока

Маркировка проводов в сети постоянного напряжения имеет красный цвет изоляции для плюса, а черный — для минуса. Если сеть трехфазная, то каждая фаза будет иметь свой цвет: красный, желтый и зеленый. Ноль и заземление, как обычно, будут синего и желто-зеленого цветов.

Если кабель вводится по проводам фазы, черная, белая и красная изоляция будут соответствовать, а цвет нейтрали и земля останутся неизменными, как в случае сети 220 вольт.

Самостоятельное обозначение провода

Иногда при отсутствии подходящего цвета можно самостоятельно изменить цвет того же провода, который используется для нуля, фаз и заземления. В этом случае расшифровка маркировки проводов будет очень кстати.

На проводах можно делать небольшие отметки, что может пригодиться в будущем. Также можно использовать цветную ленту и протереть провода в соответствии с маркировкой.

На сегодняшний день большим спросом пользуются Cambricks, представляющие собой цветные пластиковые трубки, способные термоусадку.В случае шин также необходимо провести обозначения на концах проводников.

Отдельные провода, состоящие из электрических кабелей, имеют изоляцию определенных цветов. Регламентируя цвет изоляции ГОСТ Р 50462-2009, в этом документе показаны особенности разметки N и L у электрика с целью упрощения работы мастеров на крупных объектах и ​​обеспечения безопасности в процессе ремонта. Тем, кто решился на самостоятельный ремонт электроприборов или другие подобные работы, также стоит знать, какого цвета у заземления, фаз и нуля.

Особенности расцветки

Во избежание ошибок требования PUU описывают цвета всех основных электрических проводов. Если пусконаладочными работами занимался электрик-подопытный, то при соблюдении правил ПУЭ и соответствующих историй gta, ни индикаторной отвертки, ни других устройств, определяющих назначение одной жилы, в ремонте не потребуется.

Цветовая маркировка электрика по ГОСТ

Земля

Желто-зеленый провод — заземление.В концепциях корпусов днища обозначаются буквами РЕ. В некоторых домах старой постройки есть Pen-провода, в которых заземление совмещено с нулевым жилым. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скручивания (они были закрыты тепловыми трубками). Толщина «нуля» и заземления может быть разной. Часто толщина этих двух жил меньше толщины фазовой жилы, это происходит при подключении переносных устройств.

Если речь идет о прокладке электропроводки в многоэтажных домах и в производственных помещениях, то вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное устройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и предотвратить нанесение вреда здоровью людей. То есть соблюдение норм цветовой маркировки проводов ПУЭ имеет первостепенное значение.

«Ноль»

Какого цвета нейтральный провод? Электрические стандарты предписывают, что его изоляция может быть синей, синей с белой полосой или синего цвета.Эта маркировка будет присутствовать в кабеле с любым количеством прожитых. В «нулевых» схемах отмечены буквой n, по ней цепочка замыкается. Иногда его называют «минусом», а фазу — «плюсом».

«Фаза»

Цвет фазы — это то, что имеет первостепенное значение для электрика: обращение токопроводящих проводов требует осторожности и знаний. Малейшее прикосновение к фазе может привести к травмам. Цвета в фазных проводах, имеющих маркировку в виде буквы L, в электропроводке запрет распространяется только на использование синего, желтого и зеленого цветов.Если кабель трехфазный, к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделена от трехфазной, электрики используют кабели строго одного цвета, следя за цветом фазы и нуля в проводе. Перед тем как приступить к работе, они определяют для себя, как будут соединяться разные жилки, и в дальнейшем следят за выбранным цветом. Иногда на них наклеивают термоэмбранты или заклинивают несколько витков соответствующей цветной ленты.

По ГОСТ:

• фазные провода черного цвета, применяются в силовых цепях, работающих на постоянном и переменном токе;
• красный — применяется в цепях управления переменным током;
• оранжевого цвета — обнаруживается с цепями управления блоком, управляемыми от внешних источников.

Как определить назначение провода — нейтраль или заземление?

L N Маркировка электрика не всегда соблюдается в зданиях старой постройки, поэтому речь идет о самостоятельном различении нулевого провода и заземления.Когда цепь замкнута, электрический ток проходит мимо «нуля». Провод заземления выполняет только защитную функцию, а в «штатном» режиме ток не протекает.

Чтобы узнать «ноль» или «Землю», вы можете:

• Используйте омметр после отключения напряжения между точками измерения. На заземляющем проводе сопротивление не будет превышать 4 Ом.
• Воспользуйтесь вольтметром и последовательно измерьте напряжение между «фазой» и другими проводами (метод подходит для трехжильных кабелей).Заземляющий провод даст наибольшее значение.
• Если цвета «фазных» проводов, нуля и «земли» неизвестны, и нужно знать напряжение между заземляющим проводом и каким-либо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. . Правда при подключении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если аналогичным образом поступить с «нулевым» проводом.

В двухкорпусном кабеле всегда присутствуют только фазный и нулевой провод.

Что делать, если все жилы кабеля заизолированы одним цветом

Вопрос о маркировке проводов цветом не имеет смысла, когда приходится работать с монохромными жилами — например, при вознаграждении проводки в старых домах. Для таких случаев есть наборы, дающие возможность маршировать вены. Участки для крепления маркировочных устройств прописываются требованиями ГОСТа, обычно их закрепляют рядом с местом подключения к шине.

Как разместить провод с двумя жилами

Если все провода в кабеле имеют одинаковую изоляцию и электроприбор уже подключен к сети, мастера используют индикаторные отвертки.Последние светятся, когда металлическая часть касается фазного провода. Для разметки двухкорпусного кабеля помимо такой отвертки нужны термокимволы или разноцветная лента. Обозначение цветов будет производиться только в местах стыков — не обязательно обматывать сердечник цветными трубками или лентой по всей длине.

Отвертка

Фазовые провода могут быть маркированы любыми цветами, кроме синего, желтого и зеленого. Если двухкорпусный кабель подключен к однофазной сети, фазный провод зашивается красным цветом.

Как разместить трехжильный провод

Какого цвета заземляющий провод в трехжильном проводе? Если при ответе на вопрос не определяется точный цвет, всю изоляцию на жилках одного цвета поможет мультиметр. Устройство настраивается на переменный ток, и мастер последовательно касается первого фазного провода, затем остальных проводов, запоминая индикаторы. Фаза и нулевое касание дадут больше напряжения, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый.Именно такую ​​термоэмбрику или изолятор нужно нанести на маркировочную «землю» в трехжильном кабеле. По «нулю» — следует скрыть синюю ленту, фаза не синяя и не желто-зеленая термоэмбриха.

Фаза подписки, ноль и заземление

Использование проводов разного цвета в электропроводке — удобное и логичное мероприятие, упрощающее ремонтные и монтажные работы. Если дома проложены в доме с разноцветными жилами, при ремонте не придется тратить время на «транск» каждого из них, и, например, обрыв обрыва фазы будет обнаружен быстро.Также важно наличие фазы и нуля, но работать с буквами и цифрами все же дольше, чем с цветом: достаточно взглянуть на кабель — и сразу становится понятно назначение жилы.

Создание изоляции различных цветов в многожильных проводах и кабелях предназначено для облегчения электромонтажных работ. Цветовая маркировка служит для однозначной идентификации жилы, что позволяет значительно ускорить и упростить процесс подключения кабеля / провода к контактам, повысить производительность труда при монтаже и обеспечить электробезопасность при использовании продукции предприятий различных производителей.

Для прокладочных проводов и кабелей единые правила цветовой маркировки установлены в ГОСТ 31947-2012 «Провода и кабели для электроустановок на напряжение до 450/750 включительно. Общие технические условия». В системе межгосударственной стандартизации данный стандарт был принят. введен взамен ГОСТ 6323-79 для использования в странах СНГ и Таможенного союза. ГОСТ 31947-2012 Новым требованием стала система обязательной единой цветной маркировки для их идентификации.

Согласно ГОСТ 31947-2012 изолированные жилы многожильных проводов и кабелей всегда должны иметь характерный цвет, причем этот цвет должен быть сплошным.Все изолированные жилы должны быть одного цвета по всей длине, за исключением жилки, обозначенной сочетанием зеленого и желтого цветов. При этом нельзя использовать желтый и зеленый цвета по отдельности — исключительно в сочетании «зелено-желтый», которое используется только для обозначения жил заземления.

Предпочтительная схема окраски выглядит так:

• Для трехжильных проводов и кабелей: зеленый и желтый, синий, коричневый или коричневый, черный, серый;
• Для четырехжильных кабелей: желто-зеленый, коричневый, черный, серый или синий, коричневый, черный, серый;
• Для пятиуровневых кабелей: зелено-желтый, синий, коричневый, черный, серый или синий, коричневый, черный, серый, черный.

Голубым цветом обозначены нулевые жилки.

Что касается распределения по жилью зелено-желтого цвета, то должно выполняться следующее условие: на любом участке жилого помещения длиной 15 миллиметров один из указанных цветов должен покрывать не менее 30%, но не более 70 % поверхности изолированной жилы, а другой цвет должен покрывать оставшуюся часть.

Все цвета должны быть легко различимыми и стойкими. При этом условие допустимой маркировки жила в покраске верхнего слоя изоляции.

Что касается оболочки, которую можно наложить поверх изолированных проводов проводов и кабелей, чтобы получился плоский провод, а кабель почти круглый, то по ГОСТ 31947-2012 его цвет не нормируется.

Для силовых кабелей правила единой цветовой маркировки изложены в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кв. М. Общие технические условия». Именно этим ГОСТом введена система обязательная единая цветная маркировка жила для их идентификации, чего не было в ГОСТ 16442-80 (в системе межгосударственной стандартизации ГОСТ 31996-2012 заменен ГОСТ 16442-80).

Согласно ГОСТ 31996-2012 изолированные кабели должны иметь отличительный цвет, который должен быть либо сплошным, либо в виде продольной полосы шириной не менее 1 миллиметра.

Цвет срока службы изоляции многожильных кабелей должен соответствовать следующей таблице:

По согласованию с заказчиком допускается иное сочетание цветов утеплителя с цветами основного жилого.

Изоляция одножильных кабелей может быть любого цвета из числа в таблице — также по согласованию с заказчиком.

Изоляция заземляющих жил (РЕ) должна быть двухцветной, а именно зелено-желтой, при этом один из цветов должен покрывать не менее 30% и не более 70% поверхности изоляции, а другой — остальную часть.Изоляция нулевых жил (N) должна быть синего цвета. При этом в условном обозначении кабеля обязательно должно быть указано: буква n — при наличии нулевой жилы, буквы PE — при наличии жил заземления, буквы N, PE — при наличии кабеля и другое ядро. Например: NG (a) — LS 3×1,56 (N, PE) -0,66 или PPGNG (A) -HF 4x95ms (N) -1.

По согласованию с заказчиком допускается маркировка основного изолированного жилого помещения номерами. Однако даже в этом случае изоляция жил заземления должна быть зелено-желтой, изоляция нулевой жилы — синей, и на них нельзя наносить цифровую маркировку.

Трехфазная электрическая мощность | Передача электроэнергии

Трехфазная электроэнергия — распространенный метод передачи электроэнергии. Это тип многофазной системы, которая в основном используется для питания двигателей и многих других устройств. Трехфазная система использует меньше проводящего материала для передачи электроэнергии, чем эквивалентные однофазные, двухфазные системы или системы постоянного тока при том же напряжении.

В трехфазной системе три проводника цепи несут три переменных тока (одинаковой частоты), которые достигают своих мгновенных пиковых значений в разное время.Если взять за основу один проводник, то два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока. Эта задержка между «фазами» обеспечивает постоянную передачу мощности в течение каждого цикла тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.

Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, поддерживая при этом однофазные приборы с более низким напряжением.В ситуациях распределения высокого напряжения обычно не бывает нейтрального провода, поскольку нагрузки можно просто подключить между фазами (соединение фаза-фаза).

Трехфазный имеет свойства, которые делают его очень востребованным в электроэнергетических системах. Во-первых, фазные токи имеют тенденцию нейтрализовать друг друга, суммируясь до нуля в случае линейной сбалансированной нагрузки. Это позволяет исключить нейтральный провод на некоторых линиях; все фазные проводники проходят одинаковый ток и поэтому могут иметь одинаковый размер для сбалансированной нагрузки.Во-вторых, передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает снизить вибрации генератора и двигателя. Наконец, трехфазные системы могут создавать магнитное поле, вращающееся в заданном направлении, что упрощает конструкцию электродвигателей. Три — это самый низкий фазовый порядок, демонстрирующий все эти свойства.

Большинство бытовых нагрузок однофазные. Обычно трехфазное питание либо вообще не поступает в жилые дома, либо там, где оно поступает, оно распределяется на главном распределительном щите.

На электростанции электрический генератор преобразует механическую энергию в набор переменных электрических токов, по одному от каждой электромагнитной катушки или обмотки генератора. Токи являются синусоидальными функциями времени, все с одинаковой частотой, но смещены во времени, чтобы получить разные фазы. В трехфазной системе фазы распределены равномерно, что дает разделение фаз на одну треть цикла. Частота сети обычно составляет 50 Гц в Азии, Европе, Южной Америке и Австралии и 60 Гц в США и Канаде (но более подробную информацию см. В разделе «Системы электроснабжения»).

Генераторы выдают напряжение в диапазоне от сотен вольт до 30 000 вольт. На электростанции трансформаторы «повышают» это напряжение до более подходящего для передачи.

После многочисленных дополнительных преобразований в сети передачи и распределения мощность окончательно преобразуется в стандартное сетевое напряжение (, т.е. «домашнее» напряжение). Электропитание может быть уже разделено на одну фазу на этом этапе или все еще может быть трехфазным.При трехфазном понижении выход этого трансформатора обычно соединяется звездой со стандартным напряжением сети (120 В в Северной Америке и 230 В в Европе и Австралии), являющимся фазным напряжением. Другая система, обычно встречающаяся в Северной Америке, — это соединение вторичной обмотки треугольником с центральным ответвлением на одной из обмоток, питающих землю и нейтраль. Это позволяет использовать трехфазное напряжение 240 В, а также три различных однофазных напряжения (120 В между двумя фазами и нейтралью, 208 В между третьей фазой (известной как верхняя ветвь) и нейтралью и 240 В между любыми двумя фазами). быть доступным из того же источника.

В большом оборудовании для кондиционирования воздуха и т. Д. Используются трехфазные двигатели из соображений эффективности, экономии и долговечности.

Нагреватели сопротивления, такие как электрические котлы или отопление помещений, могут быть подключены к трехфазным системам. Аналогичным образом может быть подключено электрическое освещение. Эти типы нагрузок не требуют вращающегося магнитного поля, характерного для трехфазных двигателей, но используют более высокий уровень напряжения и мощности, обычно связанный с трехфазным распределением.Системы люминесцентного освещения также выигрывают от уменьшения мерцания, если соседние светильники получают питание от разных фаз.

Большие выпрямительные системы могут иметь трехфазные входы; Результирующий постоянный ток легче фильтровать (сглаживать), чем выходной сигнал однофазного выпрямителя. Такие выпрямители могут использоваться для зарядки аккумуляторов, процессов электролиза, таких как производство алюминия, или для работы двигателей постоянного тока.

Интересным примером трехфазной нагрузки является электродуговая печь, используемая в сталеплавильном производстве и при переработке руд.

В большинстве стран Европы печи рассчитаны на трехфазное питание. Обычно отдельные нагревательные элементы подключаются между фазой и нейтралью, чтобы обеспечить подключение к однофазной сети. Во многих регионах Европы единственным доступным источником является однофазное питание.

Иногда преимущества трехфазных двигателей делают целесообразным преобразование однофазной мощности в трехфазную. Мелкие клиенты, такие как жилые или фермерские хозяйства, могут не иметь доступа к трехфазному питанию или могут не захотеть оплачивать дополнительную стоимость трехфазного обслуживания, но все же могут пожелать использовать трехфазное оборудование.Такие преобразователи также могут позволять изменять частоту, позволяя регулировать скорость. Некоторые локомотивы переходят на многофазные двигатели, приводимые в действие такими системами, даже несмотря на то, что поступающее питание на локомотив почти всегда либо постоянное, либо однофазное переменное.

Поскольку однофазная мощность стремится к нулю в каждый момент, когда напряжение пересекает ноль, но трехфазная подает мощность непрерывно, любой такой преобразователь должен иметь способ накапливать энергию в течение необходимой доли секунды.

Один из методов использования трехфазного оборудования в однофазной сети — это вращающийся фазовый преобразователь, по сути, трехфазный двигатель со специальными пусковыми устройствами и коррекцией коэффициента мощности, которые создают сбалансированные трехфазные напряжения.При правильной конструкции эти вращающиеся преобразователи могут обеспечить удовлетворительную работу трехфазного оборудования, такого как станки, от однофазного источника питания. В таком устройстве накопление энергии осуществляется за счет механической инерции (эффект маховика) вращающихся компонентов. Внешний маховик иногда находится на одном или обоих концах вала.

Вторым методом, который был популярен в 1940-х и 50-х годах, был метод, который назывался «методом трансформатора». В то время конденсаторы были дороже трансформаторов.Таким образом, автотрансформатор использовался для подачи большей мощности через меньшее количество конденсаторов. Этот метод работает хорошо и имеет сторонников даже сегодня. Использование метода преобразования имени отделяет его от другого распространенного метода, статического преобразователя, поскольку оба метода не имеют движущихся частей, что отделяет их от вращающихся преобразователей.

Другой часто применяемый метод — использование устройства, называемого статическим преобразователем фазы. Этот метод работы трехфазного оборудования обычно используется с нагрузками двигателя, хотя он обеспечивает только 2/3 мощности и может вызвать перегрев нагрузок двигателя, а в некоторых случаях — перегрев.Этот метод не будет работать, когда задействованы чувствительные схемы, такие как устройства ЧПУ, или в нагрузках индукционного и выпрямительного типа.

Производятся некоторые устройства, имитирующие трехфазное питание от однофазного трехпроводного источника питания. Это достигается путем создания третьей «субфазы» между двумя токоведущими проводниками, в результате чего разделение фаз составляет 180 ° — 90 ° = 90 °. Многие трехфазные устройства будут работать в этой конфигурации, но с меньшей эффективностью.

Преобразователи частоты (также известные как твердотельные инверторы) используются для точного управления скоростью и крутящим моментом трехфазных двигателей.Некоторые модели могут питаться от однофазной сети. ЧРП работают путем преобразования напряжения питания в постоянный ток, а затем преобразования постоянного тока в подходящий трехфазный источник для двигателя.

Цифровые фазовые преобразователи — это новейшая разработка в технологии фазовых преобразователей, которая использует программное обеспечение в мощном микропроцессоре для управления твердотельными компонентами переключения питания. Этот микропроцессор, называемый процессором цифровых сигналов (DSP), контролирует процесс преобразования фазы, непрерывно регулируя модули ввода и вывода преобразователя для поддержания сбалансированной трехфазной мощности при любых условиях нагрузки.

• Трехпроводное однофазное распределение полезно, когда трехфазное питание недоступно, и позволяет удвоить нормальное рабочее напряжение для мощных нагрузок.
• Двухфазное питание, как и трехфазное, обеспечивает постоянную передачу мощности линейной нагрузке. Для нагрузок, которые подключают каждую фазу к нейтрали, при условии, что нагрузка имеет одинаковую потребляемую мощность, двухпроводная система имеет ток нейтрали, который превышает ток нейтрали в трехфазной системе.Кроме того, двигатели не являются полностью линейными, что означает, что вопреки теории двигатели, работающие на трех фазах, имеют тенденцию работать более плавно, чем на двухфазных. Генераторы на Ниагарском водопаде, установленные в 1895 году, были крупнейшими генераторами в мире в то время и были двухфазными машинами. Истинное двухфазное распределение энергии по существу устарело. В системах специального назначения для управления может использоваться двухфазная система. Двухфазная мощность может быть получена от трехфазной системы с использованием трансформаторов, называемых трансформатором Скотта-Т.
• Моноциклический источник питания — это название асимметричной модифицированной двухфазной системы питания, используемой General Electric около 1897 года (отстаивавшей Чарльз Протеус Стейнмец и Элиху Томсон; это использование, как сообщается, было предпринято, чтобы избежать нарушения патентных прав). В этой системе генератор был намотан с однофазной обмоткой полного напряжения, предназначенной для освещения нагрузок, и с небольшой (обычно линейного напряжения) обмоткой, которая вырабатывала напряжение в квадратуре с основными обмотками. Намерение состояло в том, чтобы использовать эту дополнительную обмотку «силового провода» для обеспечения пускового момента для асинхронных двигателей, при этом основная обмотка обеспечивает питание осветительных нагрузок.После истечения срока действия патентов Westinghouse на симметричные двухфазные и трехфазные системы распределения электроэнергии моноциклическая система вышла из употребления; его было трудно анализировать, и его хватило на недостаточное время для разработки удовлетворительного учета энергии.
• Созданы и испытаны системы высокого порядка фаз для передачи энергии. Такие линии электропередачи используют 6 или 12 фаз и конструктивные решения, характерные для линий электропередачи сверхвысокого напряжения. Линии передачи высокого порядка могут позволить передачу большей мощности через данную линию передачи на полосе отчуждения без затрат на преобразователь HVDC на каждом конце линии.

Многофазная система — это средство распределения электроэнергии переменного тока. Многофазные системы имеют три или более электрических проводника, находящихся под напряжением, по которым проходят переменные токи с определенным временным сдвигом между волнами напряжения в каждом проводнике. Полифазные системы особенно полезны для передачи энергии электродвигателям. Самый распространенный пример — трехфазная система питания, используемая в большинстве промышленных приложений.

Один цикл напряжения трехфазной системы

На заре коммерческой электроэнергетики на некоторых установках для двигателей использовались двухфазные четырехпроводные системы.Основным преимуществом этого было то, что конфигурация обмоток была такой же, как у однофазного двигателя с конденсаторным пуском, а при использовании четырехпроводной системы концептуально фазы были независимыми и легко анализировались с помощью математических инструментов, доступных в то время. . Двухфазные системы заменены трехфазными. Двухфазное питание с углом между фазами 90 градусов может быть получено из трехфазной системы с использованием трансформатора, подключенного по Скотту.

Многофазная система должна обеспечивать определенное направление вращения фаз, поэтому напряжения зеркального отображения не учитываются при определении порядка фаз.Трехпроводная система с двумя фазными проводниками, разнесенными на 180 градусов, по-прежнему остается только однофазной. Такие системы иногда называют разделенной фазой.

Полифазное питание особенно полезно в двигателях переменного тока, таких как асинхронный двигатель, где оно генерирует вращающееся магнитное поле. Когда трехфазный источник питания завершает один полный цикл, магнитное поле двухполюсного двигателя вращается на 360 ° в физическом пространстве; Двигатели с большим количеством пар полюсов требуют большего количества циклов питания, чтобы совершить один физический оборот магнитного поля, поэтому эти двигатели работают медленнее.Никола Тесла и Михаил Доливо-Добровольский изобрели первые практические асинхронные двигатели, использующие вращающееся магнитное поле — ранее все коммерческие двигатели были постоянного тока, с дорогими коммутаторами, щетками, требующими большого технического обслуживания, и характеристиками, непригодными для работы в сети переменного тока. Многофазные двигатели просты в сборке, они самозапускаются и мало вибрируют.

Были использованы более высокие номера фаз, чем три. Обычной практикой для выпрямительных установок и преобразователей HVDC является обеспечение шести фаз с шагом между фазами 60 градусов, чтобы уменьшить генерацию гармоник в системе питания переменного тока и обеспечить более плавный постоянный ток.Построены экспериментальные линии передачи высокого фазового порядка, содержащие до 12 фаз. Они позволяют применять правила проектирования сверхвысокого напряжения (СВН) при более низких напряжениях и позволяют увеличить передачу энергии в коридоре той же ширины линии электропередачи.

Жилые дома и малые предприятия обычно снабжаются одной фазой, взятой из одной из трех фаз коммунального обслуживания. Индивидуальные клиенты распределяются по трем фазам, чтобы сбалансировать нагрузки. Однофазные нагрузки, такие как освещение, могут быть подключены от фазы под напряжением к нейтрали цепи, что позволяет сбалансировать нагрузку в большом здании по трем фазам питания.Сдвиг фаз линейных напряжений составляет 120 градусов; Напряжение между любыми двумя живыми проводами всегда в 3 раза больше между живым и нулевым проводом. См. Статью Системы электроснабжения для получения списка однофазных распределительных напряжений по всему миру; трехфазное линейное напряжение будет в 3 раза больше этих значений.

В Северной Америке в жилых многоквартирных домах может быть распределено напряжение 120 В (линия на нейтраль) и 208 В (линия на линию). Основные однофазные приборы, такие как духовки или плиты, предназначенные для системы с разделением фаз на 240 В, обычно используемой в односемейных домах, могут не работать должным образом при подключении к 208 Вольт; нагревательные приборы будут развивать только 3/4 своей номинальной мощности, а электродвигатели не будут правильно работать при поданном на 13% напряжении.

Обозначение фазы подписки. Каким цветом обозначен нулевой провод. Обозначение L и N в электротехнике. Зачем нужна цветная маркировка проводов и кабелей

Мировые производители бытовой техники При сборке своего оборудования используйте цветовую маркировку монтажных проводов. Это обозначение в электрике L и N. Благодаря строго определенному цвету мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим.Это важно при подключении или отключении оборудования от источника питания.

Виды проводов

При подключении электрооборудования монтаж самых разных систем не обходится без специальных проводников. Они сделаны из алюминия или меди. Эти материалы отлично проводят электрический ток.

Нулевые проводники

Эти электрические трубы делятся на три категории:

• нулевые рабочие проводники.
• нулевые защитные (заземляющие) проводники.
• нулевые проводники, сочетающие защитную и рабочую функции.

Какое обозначение проводов в электрике L и N? Нейтраль или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Жилы нулевых кабелей имеют следующий цвет:

• синий цвет со временем без дополнительных доработок;
• синий цвет по всей длине жил без дополнительных включений.

Что означают L, N и PE в электрике? PE (N-RE) — нулевой защитный проводник, который по всей длине провода, входящего в кабель, окрашен чередующимися линиями желтого и зеленого цветов.

Третья категория нулевых проводов (REN-провода), совмещающие в себе рабочую и защитную функцию, имеет цветовое обозначение В электротехнике (L и N). Провода окрашены в синий цвет, а концы и места соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначения Lo, L, N у электрика при монтаже электрических сетей — важная деталь.Как проверить правильность цветовой маркировки? Для этого воспользуйтесь индикаторной отверткой.

Чтобы определить, какой из проводов является фазой, а какой — нулевым, с помощью индикаторной отвертки необходимо прикоснуться ею жало к неизолированной части провода. Если светодиод горит, значит, произошло прикосновение к фазному проводу. После поднесения отвертки к нулевому проводу светового эффекта не будет.

Важность цветовой маркировки жил и четкое соблюдение правил ее использования позволит значительно сократить время монтажных работ и устранения неисправностей электрооборудования, а игнорирование этих элементарных требований оборачивается риском для здоровья.

Содержимое:

Для облегчения монтажа электропроводки вся кабельно-проводящая продукция имеет соответствующую разноцветную маркировку. Как правило, в домах или квартирах осветительный прибор подключение розеток выполняется с помощью трех проводов. У каждого из них своя судьба в домашней электросети. Поэтому обозначение цвета проводов Земли имеет большое значение. За счет этого значительно сокращается монтаж и последующий ремонт.Благодаря цветной маркировке любой тип подключения не представляет особой сложности.

Провод заземления

Для обозначения заземляющего провода в большинстве случаев желто-зеленый цвет. Иногда встречаются проводники только с изоляцией желтого цвета. Еще реже используется салатовый цвет. Обычно такие провода маркируются символом re. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как Pen. Он окрашен в зелено-желтый цвет, а на концах — синяя тесьма.

В распределительном щите заземляющий провод подключается к специальной шине или к кузову и металлической двери. В распределительной коробке соединение выполняется аналогичными проводами, предусмотренными в светильниках и розетках, снабженных специальными заземляющими контактами. Провод заземления не нужно подключать к устройству защитного отключения (УЗО), поэтому такие устройства защиты используются там, где для проводки используются только два провода.

Нулевой провод (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет.Подключение в распределительном валу осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина подключена к проходной. В некоторых случаях подключение может осуществляться напрямую, без дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединены между собой и в коммутации не участвуют. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначенного буквой N.Эта маркировка нанесена на задней стороне каждой розетки.

Цвет фазового провода

Фаза не имеет точного обозначения. Нередко встречаются черный, коричневый, красный и другие цвета, отличные от зеленого, желтого и синего. В распределительном щите, установленном в квартире, подключение фазного провода, идущего от потребителя, осуществляется контактом автоматического выключателя, расположенного внизу. В других схемах этот провод может подключаться к устройству защитного отключения.

В переключателях фаза непосредственно участвует в переключении. С его помощью происходит замыкание и размыкание контакта — включение и выключение. Таким образом, на потребителей подается напряжение, а при необходимости прекращается это питание. В розетках фазный провод подключается к контакту с маркировкой L.

Электропроводка

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки.Самый простой и распространенный способ — это. С его помощью можно точно установить, какой из проводов будет фазным, а какой — нулевым. Для начала нужно отключить питание на щите. После этого концы двух проводников зачищаются и разводятся друг от друга. Затем нужно включить подачу электричества и определить индикаторное назначение каждого провода. Если лампочка загорелась при контакте с жилым — это фаза. Так что другие живые будут нейтральными.

Если в проводке есть заземляющий провод, рекомендуется использовать мультиметр.Это устройство оснащено двумя щупальцами. Изначально при измерении устанавливается переменный ток в диапазоне более 220 вольт на соответствующей отметке. Один тент закрепляется на конце фазного провода, а второй определяется заземлением или нулевым. В случае контакта с нулем на дисплее прибора будет отображаться напряжение 220 вольт. При прикосновении к заземляющему проводу напряжение будет заметно ниже.

Маркировка

Есть не только цвет проводов фазы, нуля, земли, но и другие виды маркировки, в первую очередь буквенные и цифровые обозначения.Первая буква А указывает на материал провода — алюминий. При отсутствии этой буквы материал жилы будет медью.

Основная маркировка проводов в электрике:

• AA — соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• AC — дополнительная свинцовая оплетка.
• Б — наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• БН — оплетка кабеля негорючая.
• G — без защитной оболочки.
• П — оболочка из резины.
• ЛС — это резиновая оболочка из негорючего материала.

А в быту мы используем, как правило, однофазные. Достигается это подключением нашей проводки к одному из трех фазных проводов (Рисунок 1), с которым фаза в квартиру к нам приходит, для дальнейшего рассмотрения материала глубоко равнодушно. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого соединения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lt) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Вот обозначение фазы L, ноль — n).

Еще один момент — чтобы эта цепочка протекала, в квартире должен быть включен хотя бы один РН потребителя электроэнергии. Иначе тока не будет, а фазное напряжение останется.

Один из концов обмотки Lt на подстанции заземлен, то есть имеет электрический контакт с почвой (ЗМЛ).Провод, который идет от этой точки, нулевой, другой — фазный.

Отсюда еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близким к нулевому значению (определяется сопротивлением земли), а «земля» — это «фаза», в нашем случае 220 вольт.

Кроме того, если гипотетически (на практике это сделать невозможно!) Заземлить нулевой провод в квартире, отключив его от подстанции (рис. 3), напряжение «фаза» — «ноль» мы будем иметь те же 220 вольт.

Какая фаза и ноль разобрались. Поговорим о заземлении. Физический смысл в нем, я думаю, уже ясен, поэтому предлагаю взглянуть на него с практической точки зрения.

Если это происходит по каким-либо причинам из-за электрического контакта между фазой и проводником (например, металлом), на последнем появляется корпус электроприбора.

При прикосновении к этому телу через тело может протекать электрический ток. Это связано с наличием электрического контакта между телом и «землей» (рис.4). Чем меньше сопротивление этого контакта (мокрый или металлический пол, прямой контакт строительной конструкции с естественным заземлением (батареи отопления, металлические водопроводные трубы)) Тем большая опасность грозит.

Решением такой проблемы является заземление корпуса (Рисунок 5) , при этом опасный ток «уйдет» по цепи заземления

Конструктивно реализуемый способ защиты от поражения электрическим током Для квартир, офисных помещений Заключается в прокладке отдельного заземляющего проводника Ree (рис.6), что впоследствии так или иначе обосновывается.

Как это делается — тема для отдельного разговора, например, в частном доме можно самостоятельно сделать контур заземления. Существуют разные варианты, со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, так как предлагаю рассмотреть несколько чисто практических вопросов.

Как определить фазу и ноль

Где фаза, где ноль — вопрос, возникающий при подключении любого электрического устройства.

Для начала давайте посмотрим на , как найти фазу . Проще всего сделать это индикаторной отверткой (рисунок 7).

Отвертка-индикатор кондуктивного жала (1) прикоснуться к контролируемому участку электрической цепи (во время работы контакт этой части отвертки с корпусом не допускается!), Обращаясь к контактной площадке 3, загорается свечение индикатора 2. наличие фазы.

Кроме индикаторной отвертки, фазу можно проверить мультиметром (тестером), но это более трудоемко.Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 вольт. Один щуп мультиметра (что безразлично) касается участка измеряемой цепи, другой — естественного заземления (батарея отопления, металлические водопроводные трубы). В показаниях мультиметра соответствующему напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема Рис.8).

Обращаю ваше внимание — если проведенные измерения показывают отсутствие фазы, утверждать, что этот ноль невозможен.Пример на рисунке 9.

1. Сейчас в точке 1 фазы нет.
2. Когда переключатель замкнут, он появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в проводке заземляющего провода отличить его от нулевого проводника по нулевому проводнику методом электрических измерений в пределах квартиры невозможно. Как правило, провод, завершивший заземление, желто-зеленый, но лучше убедиться, что это визуально визуально, например, снять крышку розетки и посмотреть, какой провод подключен к контактам заземления.

© 2012-2019 Все права защищены.

Все материалы, представленные на этом сайте, носят исключительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Работа с электричеством регулируется специальными «Правилами устройства электроустановок» (ПУЭ). Четко прописана цветовая маркировка того или иного провода и кабеля, используемого в электротехнике. Поэтому условное обозначение фаз и нулевые стандарты на все монтажные провода.

Распределительная коробка открытая электрическая.А там — кабели такого же белого цвета. С ними работать крайне сложно. А чтобы определить назначение каждого, нужно замерить все показатели с помощью или мультиметром.

Провода необходимо проверить индикаторной отверткой или мультиметром

Понятно, что окраска проводов значительно облегчает процесс ремонта. Такой подход гарантирует безопасность работы, делает процесс проще и удобнее. К тому же электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для устройства электросети в доме используются три основных кабеля: фазный, нулевой, земельный. При установке используется цветная маркировка по ПУЭ.

Запомнить их не сложно. Причем для организации электросети в доме используются три основных кабеля: фазный, нулевой, земельный. При установке используется цветная маркировка по ПУЭ. Так что перепутать назначение конкретного провода невозможно.

Разметка фаз в цветах поможет правильно повесить люстру, подключить к сети любое электрооборудование. Самый наглядный пример с лампой. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар по току. И наоборот. Когда фаза и ноль, их обозначение не перепутать, можно дотронуться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза идет на выключатель, а ноль — на лампу, нейтрализуя напряжение.

Буквальные наконечники

В схемах подключения принята не только цветовая, но и буквенная маркировка.Главное — запомнить три обозначения. Это L, N, PE в электрике. Буквенное обозначение данных Также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться с проводами

Обозначение L и N в электротехнике наносится возле соединительных клемм . Это первые буквы английских слов или словосочетаний, обозначающих функцию того или иного провода. Эти незамысловатые символы ориентированы на то, как правильно подключить устройство к сети.

Следует отметить, что L и N в электрике — универсальные обозначения. Их принимают везде. Так что проблем с подключением оборудования, устройств, устройств зарубежных производителей не возникнет. А обозначения L, N в электрике подскажут, какой провод к какому подключать.

Заземление: зелено-желтый, безопасность

Заземляющий или защитный провод — это, прежде всего, безопасность. А безопасность в электрике — дорогое удовольствие. Этот кабель выполняет функцию запасного плеера.И входит в игру только при нарушении изоляции фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент контакта ударит человека, с заземлением — нет.

Поэтому сейчас различная бытовая техника, прочие устройства выпускаются с защитным кабелем. Заземление Б. обязательно. Электропроводка должна быть дома.

Провода заземления обеспечивают безопасность электричества в доме

Заземление обозначается комбинацией PE — сокращенно от фразы «Защитное заземление».Иногда пишут слово «Земля». На схемах графически обозначенный кабель может быть обозначен специальными символами:

Если разобрать цветовое обозначение, то по ГОСТ Р50462 для данного типа кабеля используются желто-зеленые цвета. В жестком одножильном проводе основная — зеленая, ломаная желтая полоса. В мягких нитях желтый применяется в качестве основного цвета. Продольная полоса, напротив, зеленого цвета. Возможны нестандартные варианты цветовой маркировки защитных соединений.В этом случае полосы имеют поперечный вид. Кроме того, применяется только зеленый цвет.

Часто заземляющий кабель идет в паре с нейтралью. Затем к желто-зеленой окраске добавляется синий разрез на концах кабеля. При этом буквенное обозначение меняется — Pen.

Видео: Как разобраться с цветовой маркировкой LewW

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать желто-зеленое сочетание.

В распредвале землю найти не сложно. Для его подключения используется специальная шина. В остальных случаях кабель крепится к корпусу и металлическому дверному экрану.

Нулевой провод

Нулевой провод или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он подключает нагрузку к сети, обеспечивая на выходе напряжение 220 вольт. Обеспечивает фазы от скачков и перекосов, нейтрализуя их. Неудивительно, что его символ — буква N, образованная от английского слова.Нейтрально. И сочетание обозначений N, L в электрике всегда идет туда.

Цвет нулевого провода всегда синий. Конечно, есть вариации — от темно-синего до небесно-синего. Но голубой — он и Африка голубая.

Нулевой провод всегда синий свет

В распределительном щите все кабели данной расцветки сгруппированы на одной нулевой шине с соответствующей буквенной аббревиатурой. Розетки IN также имеют необходимую маркировку.

Поэтому мастер никогда не перепутает, где монтировать специальный нулевой контакт.

Данная маркировка по принципу действия применима как к однофазной, так и к трехфазной сети.

Фаза: Промывка в ассортименте

Это происходит через фазу. Значит, с этим типом кабеля работать необходимо. Этот провод обозначается буквой L в электрике, что является сокращением слова LINE. В трехфазной сети используются следующие тесты: L1, L2, L3. Иногда вместо цифр применяют английские буквы.Тогда получается LA, LB, LC.

Цветовая маркировка проводов

Про цвет обозначения фаз можно сказать много. Ясно одно: фазовый провод может быть любого цвета, кроме желтого, зеленого и синего. Однако в России нашли ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009 рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит рекомендательный характер. И поэтому производители не ограничиваются определенными цветовыми рамками.Например, красный и белый гораздо чаще коричневые. Также в комплекте часто присутствуют яркие цвета — розовый, бирюзовый, оранжевый, фиолетовый. Считается, что яркие цвета защищают от опасностей, привлекают внимание мастера. Все-таки с напряжением не прикол.

Цветовая маркировка фазы помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по цвету, что облегчает работу электрику. Несмотря на это, работать с ними аккуратно.

Доверяй, но проверяй

Несмотря на ГОСТ и стандарты, цветовая маркировка не всегда может соответствовать назначению того или иного кабеля. Поэтому перед подключением оборудования лучше проверить правильность наклеек. Трехжильный провод лучше тестировать мультиметром. Прибор укажет фазный провод и соответственно на ноль.

Перед подключением правильность маркировки лучше проверить спецтехникой.

Вообще трехжильный кабель в электрике применяется часто.Поэтому важно научиться с ней работать. Очень существенно соблюдайте цветовую симметрию. Расцветку проводов по фазам следует строго соблюдать. Между собой должны быть подключены только проводники одного цвета. . Иначе неприятностей не избежать. Может сломать технику. Мастер может ударить по току. Неправильно подключенная проводка может стать причиной пожара. Во избежание всего этого наносится маркировка фаз, кабелей, клемм.

21 марта 2017 года.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов.Это обозначение в электрике L и N. Благодаря строго определенному цвету мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от источника питания.

Виды проводов

При подключении электрооборудования монтаж самых разных систем не обходится без специальных проводников. Они сделаны из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода Необходимо соединять только алюминиевыми.Они химически активны.
Если они соединены с медью, цепь передачи тока быстро разрушится. Алюминиевые провода обычно соединяются с помощью гаек и болтов. Медь — терминалом. Стоит учесть, что у последнего типа проводников есть существенный недостаток — быстро окисляются под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: для восстановления подачи электричества провод необходимо изолировать от внешнего воздействия С помощью ленты.

Классификация проводов

Жилой является один неизолированный или один или несколько изолированных жил. Второй тип жилы покрыт специальной неметаллической оболочкой. Это может быть намотка изоляционной ленты или тесьмы из волокнистого сырья. Неизолированные провода не имеют защитных покрытий. Их используют при строительстве ЛЭП.

На основании вышеизложенного делаем вывод, что провода:

• защищены;
• незащищенный;
• мощность;
• монтаж.

Их следует использовать строго по предварительной записи. Малейшее отклонение от требований эксплуатации приводит к поломке электросети. В результате закрытия происходят пожары.

Наименование, нулевой и заземляющий провода

При устройстве электрических сетей бытового и промышленного назначения используются изолированные кабели. Они состоят из множества проводящих печенек. Каждый из них окрашен в соответствующий цвет.Обозначение ЛО, Л, Н в электрике позволяет сократить время сборки, а при необходимости и ремонтных работ.

Описанное ниже обозначение электрика L и N полностью соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Имеют малозаметную нейтраль. В эту группу входит электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, n и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазовые проводники

Есть проводники, находящиеся под напряжением в сети переменного тока. Их называют фазными проводами. В переводе с английского языка С. Термин «фаза» означает «линия», «активный провод» или «провод под напряжением».

Прикосновение человека к фазовому проводу с непокрытой волосами может обернуться серьезными ожогами или даже летальным исходом. Что означает обозначение в электрике L и N? На электрических цепях Фазные провода маркируются латинской буквой «L», а в многожильных кабелях изоляция фазных проводов окрашивается в один из следующих цветов:

• белый;
• черный;
• коричневый;
• красный.

Рекомендации! Если по какой-либо причине электрическая система сомневается в достоверности информации, отображающей цветовую маркировку жил кабеля, для определения провода, находящегося под напряжением, необходимо использовать указатель низкого напряжения.

Нулевые проводники

Эти электрические трубы делятся на три категории:

• нулевые рабочие проводники.
• нулевые защитные (заземляющие) проводники.
• нулевые проводники, сочетающие защитную и рабочую функции.

Какое обозначение проводов в электрике L и N? Сетевой нейтральный или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Жилы нулевых кабелей имеют следующий цвет:

• синий цвет со временем без дополнительных доработок;
• синего цвета по всей длине жил без дополнительных ограждений.

Что означают L, N и PE в электрике? PE (N-RE) — нулевой защитный проводник, который по всей длине провода, входящего в кабель, окрашен чередующимися линиями желтого и зеленого цветов.

Третья категория нулевых проводов (Ren-провода), совмещающие в себе рабочие и защитные функции, имеет у электрика цветовое обозначение (L и N). Провода окрашены в синий цвет, а концы и места соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначения Lo, L, N у электрика при монтаже электрических сетей — важная часть. Как проверить правильность цветовой маркировки? Для этого воспользуйтесь индикаторной отверткой.

Чтобы определить, какой из проводов является фазой, а какой — нулевым, с помощью индикаторной отвертки необходимо прикоснуться ею жало к неизолированной части провода.Если светодиод горит, значит, произошло прикосновение к фазному проводу. После поднесения отвертки к нулевому проводу светового эффекта не будет.

Важность цветовой маркировки жил и четкое соблюдение правил ее использования значительно сократит время монтажных работ и поиска неисправностей электрооборудования, игнорирование этих элементарных требований чревато риском для здоровья.

Цветовая маркировка проводов и шин.Цвет фазы и нулевого провода: зачем нужна маркировка

В настоящее время промышленность выпускает электрические провода различного сечения с жилами с буквенно-цифровыми и цветными обозначениями по всей длине провода. Основная функция любого типа маркировки — это визуальное распознавание каждой отдельной жилы провода в соответствии с назначением, а также облегчение (ускорение) установки и эксплуатации проводов.

Кроме того, разделение жил по цвету в силовой электрической цепи также является одним из современных требований безопасности, регламентированных ГОСТ.

Электропровод широко применяется в производстве и в быту как в цепях питания переменного тока (однофазная сеть 220В или трехфазная сеть 380В), так и в цепях постоянного тока. Электропровод бывает одножильным и многожильным. Провода у провода могут быть однопроволочными или многопроволочными.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть — это электрическая сеть с двумя электрическими проводниками. Один провод — фазный, второй — нулевой. Двухпроводная электрическая сеть до сих пор встречается в старых домах в виде обычной электропроводки.Старая электропроводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.

Двухжильный кабель применяется для подключения выключателей, обычных розеток, светильников.

Т.к. обе жилы такого провода имеют одинаковый цвет, визуально отличить фазу от нуля довольно проблематично. Поэтому, чтобы определить, где фаза, а где ноль, используйте отвертку-индикатор, щуп, «поговорку», тестер, мультиметр или другое электрическое измерительное устройство.

Сегодня, чтобы отличить фазу от нуля во время работы, в установке используется либо двухжильный провод с проводами разного цвета, либо два однопроводных провода.

Гибкий провод с коричневой и синей (голубой, голубой) жилой часто используется как двухжильный провод. Настоятельно рекомендуется использовать коричневую жилу в качестве фазового проводника и синюю жилу в качестве нейтрального проводника.

Часто встречаются двухжильные провода с разным цветом жил. Например, в таких проводах фазовый провод может быть не коричневого, а красного, черного, серого или другого цвета.

В случае использования двух отдельных одножильных проводов возможны два варианта маркировки. Первый — это использование проводов разного цвета. Например, вы можете использовать красный провод как фазу, а синий провод как ноль.

Если используются провода одного цвета, то можно обозначить фазный и нулевой проводники цветной изолентой или цветной термоусадочной трубкой. При использовании цветной изоленты на фазный провод в начале и в конце наматывается красная лента, а на нейтральный провод — синяя.

При использовании термоусадки маркировка одноцветных проводов практически не отличается от маркировки изолентой. Красный термоусаживается на фазном проводе, а синий — на нулевом проводе.

В домашних условиях можно пометить жилы проводов и другим цветом.

Цветовая маркировка в однофазной трехпроводной сети 220В

Трехпроводная электрическая сеть — это сеть с тремя электрическими проводниками. В настоящее время трехпроводная сеть становится все более распространенной, особенно в том, что касается новой проводки.

Как и в двухпроводной сети, один провод — фазный, второй — нейтральный, а третий провод — провод защитного заземления, который служит для защиты от поражения электрическим током. В трехпроводной сети используется трехжильный кабель, обычно с коричневым, синим и желто-зеленым проводом.

Коричневая жила — фаза, синяя жила — нейтральный провод, желто-зеленая жила — провод защитного заземления. Во избежание путаницы не рекомендуется использовать желто-зеленую жилу в качестве фазного или нейтрального проводника.

Трехжильный провод с цветными жилами применяется для подключения современных розеток европейского образца, которые помимо фазного и нулевого контакта имеют еще и контакт для подключения заземляющего провода. Для подключения светильников также используют трехжильные провода.

Цветовая кодировка проводов в трехфазной сети 380В

Трехфазная электрическая сеть может быть четырехпроводной или пятипроводной, т. Е. С четырьмя или пятью жилами провода. Отличие только в наличии или отсутствии защитного заземляющего проводника.Те. четырехпроводная сеть состоит из трех фазных проводов, нулевого рабочего проводника и отсутствия защитного заземляющего проводника. Пятипроводная сеть состоит из трех фазных проводов, нулевого рабочего проводника и наличия заземляющего проводника.

Как в четырехпроводной, так и в пятипроводной сети для нулевого рабочего проводника используется синяя жила, а для заземляющего проводника — желто-зеленая жила. Что касается трех фаз A, B и C, то чаще всего используются коричневые, черные и серые прожилки соответственно.Но бывает и другой цвет жилы проволоки.

Четырехпроводные и пятипроводные провода используются для подключения трехфазной нагрузки или для разделения однофазной нагрузки на группы.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника. Первый проводник — плюс, а второй — минус. Красный сердечник используется как положительный проводник, а синий — как отрицательный.

Исходя из вышесказанного, стоит отметить следующее: несмотря на определенные стандартные требования к цветовой маркировке проводов, без предварительной проверки не рекомендуется полагаться на цвет той или иной жилы провода.

Практически каждый, кто имел дело с электропроводкой, заметил, что провода в изоляции могут иметь разный цвет. Но мало кто знает, что это действие облегчает работы при монтаже электропроводки, и даже существуют особые правила монтажа электроустановок, следуя которым можно значительно снизить риск трагических последствий при работе с электричеством. Итак, в чем суть цветовых обозначений и что они означают — ответы на эти вопросы будут даны ниже.

Основная задача маркировки изоляции проводов

В первую очередь, провода обозначаются определенными цветами для обеспечения безопасности при работе. В цветовой гамме каждого провода применяются стандарты PUE (правила электромонтажа) и международные европейские стандарты. Каждый электрик может легко определить, какое напряжение передает (или нет) каждый провод, и определить, где находятся фаза, ноль и земля.

Конечно, если взять в качестве примера подключение к сети одноклавишного переключателя, определить назначение каждого провода без цветовой маркировки не составит труда.Но если рассматривать подключение распределительного щита, то здесь без специальных обозначений не обойтись. Ведь при неправильном соединении токоведущих частей может произойти короткое замыкание, проводка начнет нагреваться (и, как следствие, произойдет возгорание), а в худшем случае приведет к поражению человека электрическим током установка его или людей поблизости.

В современной редакции ПУЭ предлагается вести не только цветовое обозначение, но и буквенное обозначение, что значительно облегчает работы в электроустановках.

Понятие фазы и нуля в электрике

Прежде чем вы начнете рассматривать цветовую кодировку , вы должны сначала понять концепции фазы и нуля в проводке.

На электрических схемах используются буквенные обозначения .

Для правильного проведения электромонтажных работ безупречно соблюдать правила подключения токоведущих частей, соответственно все провода схемы должны заметно отличаться друг от друга.Возникает вопрос, каким цветом обозначены фаза и ноль в электричестве. Ниже приводится описание каждого случая отдельно. .

Цвета проводов фаза, ноль, земля

Как уже было сказано ранее, окраска проводов в электрике на заводах-изготовителях осуществляется в соответствии с ЭМИ.

Обозначение провода заземления

Провод заземления обычно обозначается желтым, зеленым и желто-зеленым цветами. Производители могут наносить желто-зеленые полосы как в продольном, так и в поперечном направлениях.Кроме того, рекомендуется использовать надписи. Однако нанесенные буквы не исключают цветовую кодировку. Обозначение цветом, согласно ПУЭ, обязательно. На примере распределительного щита этот провод подключается к шине заземления, корпусу или металлической двери.

Нулевой провод

Если говорить о нуле, его не следует путать с заземлением. Обозначается синим или бело-голубым цветом. Но в некоторых случаях заземляющий провод совмещен с нулем. Затем ее окрашивают в зелено-желтый цвет, а на концах обязательно остается синяя тесьма.Как в однофазной, так и в трехфазной схеме используется только один нулевой провод. Это связано с тем, что в трехфазной цепи максимальный сдвиг одной фазы может быть равен 120 °, что позволяет использовать один нейтральный провод.

Обозначение фазного провода

В зависимости от типа проводки электрическая цепь переменного тока может быть однофазной или трехфазной. Мы рассматриваем оба этих случая по отдельности.

Применяется в сетях напряжением 220 Вт.Чаще всего фазный провод окрашивают в черный, коричневый или белый цвет, но можно встретить и другую маркировку проводов: коричневый, серый, фиолетовый, розовый, оранжевый или бирюзовый. Буквально также принято обозначать L. Это необходимо не только на схемах, но и при плохом освещении или если провода были покрыты пылью.

В связи с тем, что именно эта фаза представляет наибольшую опасность во время работы, именно эти детали имеют самый яркий цвет для быстрой идентификации и, следовательно, более точных действий с ними.

Применяется в сетях с напряжением 380 Вт. Раньше все провода и шины в трехфазной сети были окрашены в желтый, зеленый и красный цвета (Ж-ЗК), которые соответственно обозначали фазы A, B, C. Эти обозначения представляли трудности из-за схожести желто-зеленой маркировки заземляющих проводов. Поэтому, согласно ПУЭ, с 1 января 2011 года были введены новые стандарты, в которых фазы обозначены L 1, L 2 и L 3, причем каждая имеет коричневый, черный и серый цвета (K-H-S).

На примере трехжильного провода. Цвета трехжильного кабеля: синий, коричневый и желто-зеленый. Коричневый — фаза, синий — ноль, а желто-зеленый — заземление.

Им были предоставлены варианты цвета в сетях переменного тока.

Окраска проводов в сетях постоянного тока

В сетях постоянного тока используется разная цветовая и буквенная маркировка проводов и шин. Принципиальное отличие здесь — отсутствие нуля и фазы в обычном понимании. В этой проводке используются положительный провод, обозначенный красным цветом и знаком «+», и отрицательный провод синего цвета со знаком «-», а также синяя нейтральная шина, которая обозначается латинской буквой M.

Не все люди, занимающиеся монтажом электрических сетей, соблюдают установленные правила маркировки. Поэтому перед тем, как приступить к установке, следует предварительно проверить наличие тока в проводах с помощью мультиметра или обычной индикаторной отвертки. В дальнейшем промаркируйте провода нужным цветом с помощью цветной изоленты или специальных термообжимов. Также существуют специальные приспособления, позволяющие делать надписи.

Среди новичков в электрике бытует забавное мнение, что разные цвета кабелей и проводов — всего лишь рекламная «уловка» компаний-производителей.Конечно, это не так. Разные по цвету проводники нужны для удобства — чтобы сразу определить: где в разводке фаза, где ноль и где земля.

В этом случае неправильное соединение несовместимых между собой типов проводов чревато не только коротким замыканием, но и поражением электрическим током.

Основная задача tsyetova — обеспечение безопасных условий для электромонтажных работ. Также отличающиеся друг от друга цвета изоляции позволяют значительно сократить время на поиск и подключение тех или иных контактов.

Если вы посмотрите ПУЭ или те же европейские стандарты, то обнаружите, что каждая отдельная жила имеет свой особый цвет изоляционного слоя. Основная цель этой статьи — помочь читателю понять: какого цвета бывают провода фазы, нуля и земли.

Внешний вид заземляющего провода

Согласно правилам устройства электроустановок изоляционный слой заземляющего провода должен быть окрашен в желто-зеленый цвет.Иногда компании-производители также наносят на провод зеленый изоляционный слой с продольными и поперечными желтыми полосами. Также встречаются ракушки, полностью окрашенные в желтый или зеленый цвет. На электрической схеме такая же «земля» обозначена аббревиатурой «RE». Что важно — заземляющий провод можно назвать «нулевой защитой» и в то же время это определение не следует путать с «нулевым проводом».

Пример внешнего вида заземления:

Внешний вид нулевого провода

Как в однофазной, так и в трехфазной электрической сети цветовая маркировка нулевого провода всегда должна быть синей или синей.На схеме он обозначен буквой «N». Также ноль часто называют нулевым или нейтральным рабочим контактом.

Пример внешнего вида «нейтрали»:

Внешний вид провода «фаза»

В отличие от предыдущих версий проводников, фазный провод (он же «L») может быть окрашен в один из следующих цветов :

• черный;
• белый;
• серый;
• красный;
• коричневый;
• оранжевый;
• фиолетовый;
• розовый;
• бирюза.

Стоит отметить, что часто «фаза» бывает черной, белой или коричневой:

Важная информация

Цветовая кодировка электрических проводов имеет множество особенностей. Часто новички сталкиваются с огромным количеством разных вопросов. Самые распространенные из них:

1. Что означает аббревиатура «PEN»?
2. Как определить где земля, ноль и фаза, если провода не отличаются по цвету изоляции или имеют нестандартный цвет?
3. Как самому указать ноль, фазу и заземление?
4. Какие еще стандарты цветового кодирования могут существовать?

Что ж, давайте вместе найдем ответы на эти важные вопросы.

Аббревиатура «PEN»

Система заземления TN-C, которая в настоящее время потеряла актуальность, включает комбинацию заземления с нейтралью. В этом есть свой плюс, заключающийся в повышении простоты монтажных работ. Однако у него есть и свой недостаток, а именно опасность поражения электрическим током при электромонтаже в доме или квартире. В этом случае такой комбинированный провод окрашивается в желто-зеленый цвет, однако концы изоляции имеют синий цвет (что характерно для нейтрали).Именно этот комбинированный контакт обозначен на схемах как «PEN»:

Поиск PE, L и N

Допустим, при ремонте электрической сети вы обнаружите, что все провода окрашены одинаково цвет. Как понять, что означает каждый из проводников?

Если однофазная сеть не подразумевает наличие заземления (в сети всего два провода), то отвертка-индикатор необходима. Именно она поможет определить, какой из проводов — «фаза», а какой — «ноль».

Перед процедурой не забудьте отключить питание на панели ввода. Далее нужно будет аккуратно зачистить оба провода сети и отделить их подальше друг от друга, после чего — снова включить подачу тока. Теперь осталось отличить «фазу» от «нуля» с помощью индикатора: при соприкосновении с «фазным» проводом загорится лампа на рукоятке отвертки (а значит, второй провод — искомый « нуль»).

В той же ситуации, когда в проводке есть еще и третий заземляющий провод, необходимо использовать мультиметр.Короче говоря, применяется он следующим образом. Для начала установите на приборе диапазон измерения переменного тока на отметку выше 220 вольт. Затем прислоните одно из двух щупалец к фазовой жилке, а вторым щупальцем найдите «ноль» / «землю». В этом случае при контакте с нулевым проводом на дисплее мультиметра появляется значение напряжения в пределах 220 вольт. В случае контакта с заземляющим проводом напряжение будет немного ниже.

Есть еще один способ определить типы проводников.Он поможет вам, когда под рукой нет индикаторной отвертки или мультиметра. Тут выручит логика и цвет обособленности. Помните, что синяя оболочка абсолютно всегда равна нулю. Определить оставшиеся два провода будет немного сложнее. Первый вариант таков: перед вами цветной и черный / белый контакт, среди которых цвет, скорее всего, «фаза», а последний белый или черный провод — «земля». Возможен второй сценарий: перед вами остается красно-черный / белый провод, где белая изоляция (согласно ПУЭ) означает «фазу», а оставшийся красный — «земля».

Осторожно! Описанный способ носит рекомендательный характер и довольно опасен. Если вы решили использовать его, сделайте для себя соответствующие пометки, которые защитят вас при замене люстры или розетки от поражения электрическим током.

Что еще я хотел бы сказать, так это то, что в цепи постоянного тока цветовая маркировка плюса и минуса представлена ​​черным и красным цветом изоляционного слоя. В трехфазной сети каждая «фаза» будет иметь свой цвет (A — желтый, B — зеленый, C — красный).В этом случае «ноль» будет синим, а «земля» — желто-зеленым. В кабеле на 380 вольт провод A будет белым, B — черным, а C — красным. Нулевые рабочие и защитные провода будут такими же, как и в предыдущей версии.

Как самому указать Л, Н и ПЭ?

Когда обозначения нет вообще или оно кардинально отличается от стандартного, рекомендуется обозначить все элементы самостоятельно. В этом деле поможет цветной скотч или специальная термоусадочная трубка (также известная как батист).Согласно нормативным документам на их концах должен быть указан тип проводов — в тех местах, где проводники подключаются к шине:

Сделанные отметки помогут в будущем как собственнику дома или квартиры, так и к приглашенному электрику. И об этом действительно стоит позаботиться заранее.

Сегодня немыслимо прокладывать электрический кабель без использования проводов с цветной изоляцией. Такая маркировка жил является насущной необходимостью, так как с указанием назначения каждого провода она помогает снизить вероятность ошибок при монтаже и, как следствие, возникновения короткого замыкания.

Прежде чем разбираться в расшифровке маркировки, рекомендуется ознакомиться с параметрами, по которым разделяются провода:

1. Количество жил . В зависимости от этого параметра кабель можно использовать для обеспечения работы электродвигателей, для разводки в доме или квартире, для передачи тока в электрических сетях.
2. Материал носителя тока . В качестве материала для электрики чаще всего используются медь и алюминий или их комбинация.
3. Изоляция . Провода могут быть с изоляцией и без. Оголенные проводники обеспечивают связь по линиям электропередач. Утеплители укладываются в тех местах, где есть вероятность воздействия внешних факторов в виде ветра, воды, пыли или снега. В качестве изоляции используются пластик, резина, свинец, бумага и многие другие материалы.
4. Кабельная секция . С помощью этой метрики можно определить силу переменного или постоянного тока , которая будет проходить через проводники.
5. Прочие показатели .Для разводки сети и подключения различных устройств очень важны индикаторы сопротивления, мощности и напряжения.

Зная, какие проводники отвечают за нагрузку, можно правильно подключить к счетчику, отремонтировать проводку, подключить кислородный датчик в машине и т. Д.

Маркировка проводов трехфазного переменного тока

Посмотрев на цвет кодируя, можно легко определить землю, ноль и фазу. В современных электропроводниках каждая жила имеет индивидуальный цвет .Зная, какая сердцевина какому цвету соответствует, монтаж можно легко произвести. Если монтаж производился с новой электропроводкой и по современным нормам и правилам, то этого вполне достаточно.

1. Нейтральный или рабочий ноль синий или сине-белый.
2. Заземление или защитный ноль — желто-зеленый провод.
3. Фаза может быть отмечена всеми другими цветами, среди которых:

• бирюзовый;
• оранжевый;
• белый;
• розовый;
• фиолетовый;
• серый;
• красный;
• коричневый;
• черный.

Разобравшись с цветом маркировки, легко определить, какой провод за какую функцию отвечает. Из-за другой схемы работы исключением могут быть проводники, подходящие для выключателей, автоматических выключателей и т. Д.

Цвет провода плюс (+) и минус (-) в сетях постоянного тока

В некоторых областях народного хозяйства сети постоянного тока являются применяется:

• для защиты и питания цепей автоматики электрических подстанций;
• на электрифицированном транспорте;
• в строительстве, промышленности, на хранении материалов.

В таких сетях используются всего два проводника: положительная и отрицательная шины. В них нет ни фазы, ни нулевого проводника.

Маркировка проводов и шин для сетей постоянного тока:

• красный цвет используется для положительных проводов заряда;
• синий — для шин и проводов с отрицательным зарядом;
• синий обозначает средний проводник.

Если сеть постоянного тока создается из трехпроводной сети (путем разветвления), то цвет положительного проводника такой же, как и положительный провод трехпроводной схемы.

Цвета проводов в проводке

Обозначение проводов по цвету очень удобно, особенно когда их прокладывает и подключает один человек, а обслуживание и ремонт будут разными.

Каждому цвет электрического проводника определяет его назначение в кабеле по определенному стандарту, который несколько раз менялся со времен СССР.

На сегодняшний день проводники в электроустановках переменного тока с глухозаземленной нейтралью и напряжением до тысячи вольт имеют очень специфическую маркировку.

Цвет нулевых рабочих и нулевых защитных проводов

1. Нулевые жилы обозначены синим цветом.
2. Нулевые защитные окрашенные поперечные или продольные полосы желто-зеленого цвета.
3. Совмещенный нулевой защитный и нулевой рабочий проводник по всей длине обозначен синим цветом с желто-зелеными полосами на стыке. Может быть и наоборот — весь проводник желто-зеленый, а точки подключения окрашены в синий цвет.

Эта цветовая комбинация используется только для маркировки нулевых защитных перемычек.

Как самостоятельно определить заземление, ноль и фазу проводов, если нет маркировки?

Довольно часто возникают такие ситуации, когда подключение производится непонятно. Некоторые электрики и сегодня могут пользоваться устаревшими стандартами проводки, поэтому другим специалистам приходится искать ноль и фазу щупом и маркировать проводники нужным цветом изолентой или термоусадочной трубкой нужного цвета.

Обнаружение фазы индикаторной отверткой

Внутри зонда есть резистор и лампа.При касании жала отверткой контакта и токоведущего проводника цепь замыкается и загорается лампа. Сопротивление снижает ток до минимума, защищая от поражения электрическим током. Таким образом, достаточно легко узнать, какой именно фазный провод.

Это наиболее предпочтительный вариант определения фазы, тем более что стоимость отвертки вполне доступна. Главный его недостаток — возможность ошибочного срабатывания. Иногда индикаторная отвертка может среагировать на помехи и определить наличие напряжения там, где его нет.

Определение заземления, нуля и фазы с помощью контрольной лампы

Этот метод определения достаточно эффективен, но требует особой осторожности:

• лампа вкручивается в патрон, а провода с удаленной изоляцией на концах фиксируются в патроне. его терминалы;
• можно использовать обычную настольную лампу с электрической розеткой;
• технология довольно проста — проводов лампы поочередно подключаются к проводникам , требующим определения.

Таким способом можно узнать только в каком проводнике есть фаза. Если контрольная лампа загорается, значит в этом проводе есть фаза. Если лампа не горит, значит среди проводов нет фазы или нуля. Этого тоже нельзя исключать.

Для определения фазового проводника один из концов, идущих от лампы, можно подключить к известному нулю, а затем, когда второй конец будет подключен к фазовому проводу, лампа загорится. Остающийся провод и будет соответственно нулевым.

Способ определения фазы или нуля с помощью лампы хорош для проверки проводки.

Следует помнить, что при работе с электрическими проводами требуется осторожность и внимание.

У русской девушки мочеиспускание будет не очень, у латышки подойдет.

Vibiraj kak neo: D

Зависит от оттенка, но синий и коричневый цвета вполне совместимы.
Особенно, если у обуви есть подходящая модель, которая подходит к платью.

Правильный совет вам уже дал Barset.
Вообще-то лучше иметь автопроверку, ну такой прибор со стрелкой. Студент может научиться пользоваться. Цена небольшая, как и само устройство.
Если вам не нужен тестер, в экстренных случаях используйте переносную лампу с проводами. Кузов машины обычно минус. Ну а дальше чисто примитивная логика по проводам: светится, не светится, светится при включении. В моей практике у меня была женщина-водитель. Сделала еще проще: обратилась к другому водителю (мужчине).

Светопоглощающая способность.
От белого, который отражает весь свет (поглощение света 0%), до черного, который поглощает весь свет (поглощение света 100%).

Вообще однозначно минус не ошибетесь …..
красный — левый
белый — правый
золотой — минус, «земля» …..

Возможно, это Меднокрылый голубь. Бронзовокрылый голубь относится к обычным птицам Австралии, населяет пустынные районы, заросшие невысокими кустарниками или отдельными деревьями. Эти неуклюжие тяжелые птицы очень быстро летают и за короткое время преодолевают значительное пространство в поисках воды.Бронзовокрылый голубь обитает также на территории культурного ландшафта, где он лучше обеспечен пищей и водой. Его воркование чаще всего слышно ночью и утром и отдаленно напоминает мычание коров.
Бронзовокрылый голубь размножается с августа по февраль; гнездо вьется на горизонтальных ветвях дерева невысоко над землей и у воды. Обе птицы насиживают поочередно. Эти голуби питаются семенами акации и других деревьев, собирая их на земле.В зоопарках встречается чаще других видов этой птицы.

Трехфазная четырехпроводная система

— обзор

Первый член суммы в скобках представляет показания ваттметра с i ₁ в его токовой цепи и v ₁ — v _м через его цепь напряжения, то есть подключен между клеммами 1 и M. Отсюда следует, что три ваттметра могут измерять мощность в трехфазной четырехпроводной системе, а два — в трехфазной трехпроводной системе.Некоторые из распространенных случаев перечислены ниже.
