Как обогреть теплицу зимой: 8 способов отопления теплицы из поликарбоната зимой — Информационный портал города Мичуринска. Афиша

Содержание

как обогреть теплицу своими руками весной и в заморозки

Теплица в российском климате необходима для того, чтобы высаживать рассаду, предохранять ее от капризов весенней погоды и как можно раньше перемещать окрепшие растения на огород. А можно и круглый год выращивать в теплице все, что угодно, даже в промышленных масштабах.

Чем севернее широта, тем острее перед владельцем теплицы встает вопрос сохранения тепла. Причем важно прогревать и воздух ,и грунт равномерно и желательно одновременно.

Редакция КП собрала и проанализировала разные варианты обогрева для теплицы из поликарбоната и предлагает результат своих изысканий вниманию читателей.

Что важно знать об обогреве теплицы из поликарбоната

В таблице собраны сведения о часто применяемых способах обогрева теплиц из поликарбоната.

Способ обогрева	Плюсы	Минусы
Обогрев инфракрасными излучателями	Простота монтажа и эксплуатации	Греет только почву, воздух остается холодным. Дополнительные расходы на электроэнергию.
Греющий кабель	Надежный зональный обогрев грунта.	Высокая стоимость кабеля, расходы на электроэнергию.
Тепловые пушки	Быстрый нагрев воздуха.	Воздух греется, грунт — нет.
Тепловые насосы	Экологичное использование естественного тепла земли.	Сложность монтажа и настройки.
Теплые полы	Простота монтажа, управляемость процессом согревания почвы	Большой объем земляных работ: необходимо выкопать котлован глубиной 0,5 м на всей площади теплицы, высокие расходы на электроэнергию.
Обогрев газом	Эффективный и быстрый нагрев, расходов на электроэнергию нет.	Огнеопасно, баллонный газ быстро расходуется, но невозможно подключение к газовой магистрали без привлечения специалистов газовой службы.
Солнечный свет	Экологически чистый и экономичный способ обогрева.	Зависимость от погоды
Водяное отопление	Возможность подключения к уже имеющемуся отопительному оборудованию в доме.	Дополнительный расход газа или электроэнергии на отопление вследствие увеличения числа водяных радиаторов.
Биологическое отопление	Простой и экологический способ обогрева. Дополнительный бонус: подкормка корней растений. Расходов энергии никаких.	Большой объем земляных работ, которые приходится выполнять ежегодно.

Какую модель резистивного греющего кабеля выбрать?

SHTL

SHTL-HT

SHTL-LT

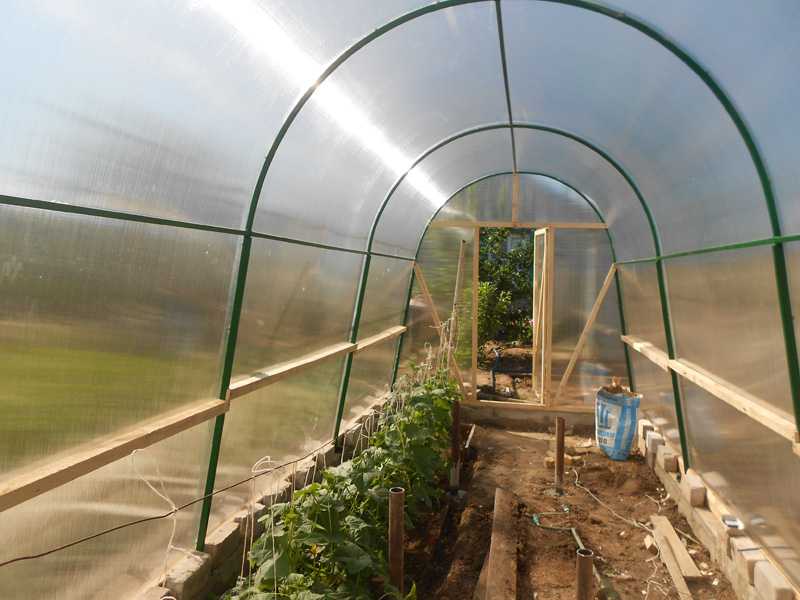

Плюсы и минусы теплиц из поликарбоната

Поликарбонат становится все популярнее как материал для строительства теплиц. Причина этого кроется в его многочисленных положительных качествах.

На рынке присутствуют листы разного размера, что позволяет соорудить теплицу любых габаритов, начиная от нескольких емкостей с рассадой и заканчивая крупным сельхозпроизводством.
Светопроницаемость поликарбоната достигает 92%. То есть, солнечные лучи эффективно прогревают внутренний объем теплицы и поставляют растениям необходимый ультрафиолет.
Поликарбонат негорюч. Температура его плавления +550°C без выделения опасных газов.
Внутри теплицы возможно сооружать перегородки, двери, форточки.
Поликарбонат сохраняет свои свойства при диапазоне температур от -40 до +120°C.
Сотовая структура поликарбоната обеспечивает качественную теплоизоляцию.
Современные марки поликарбоната в 200 раз прочнее стекла. Материал выдерживает сильный ветер и град.
Поликарбонату не вредят химические моющие средства и кислотные дожди.
Строительство теплицы не требует специальных инструментов и может быть осуществлено своими руками.

Недостатки поликарбоната как строительного материала:

Торцы листов сотового поликарбоната необходимо обязательно закрывать специальным поликарбонатным профилем. Если внутрь попадет влага, споры грибков, плесени, насекомые, то светопроницаемость материала резко упадет.
Зимой крышу теплицы нужно регулярно очищать от снега. Если этого не делать, то под его весом листы могут деформироваться, и между ними появятся щели.
Летом теплицу необходимо регулярно мыть для очистки от осевшей пыли и грязи. Это делается для того, чтобы восстановить светопроницаемость.
Поликарбонат не горит, но плавится при температуре около 500 °C. Даже разожженный рядом костер способен деформировать теплицу, а уголь из него может проделать в теплице дыру.
Поликарбонат сложно разбить, но легко повредить острым предметом, например, ножом.

Теплоизоляция поликарбоната

Термоизолировать теплицу желательно при любом способе обогрева, хотя воздух в полостях сотового поликарбоната сам по себе уже прекрасный теплоизолятор. Вес поликарбоната в 6 раз меньше, чем у стекла, а коэффициент теплопередачи заметно меньше. Этот показатель характеризует количество тепла, проходящее через каждый квадратный метр поверхности, разделяющей среды с разной температурой. Для строительства нужно как раз более низкое значение данной величины. Например, для стекла толщиной 4 мм этот показатель равен 6,4 Вт/кв.м°C, а для сотового поликарбоната такой же толщины всего 3,9 Вт/кв.м°C.

Это верно, только если листы поликарбоната правильно смонтированы и их торцевые стороны загерметизированы. Дополнительно минимизировать потери тепла поможет пузырчатая полиэтиленовая пленка, которой изнутри обтягивают нижнюю часть стен теплицы, но не крышу, чтобы не заслонять солнечный свет.

Основные способы обогрева теплиц из поликарбоната

Существует достаточно много вариантов повысить температуру воздуха и грунта в теплице. Выбор конкретного варианта зависит от необходимых параметров обогрева, технических и финансовых возможностей хозяина сооружения.

Обогрев электричеством

Все чаще в качестве источника тепла используются электрические нагреватели разных конструкций. Это могут быть:

Термокабель, греющий грунт;

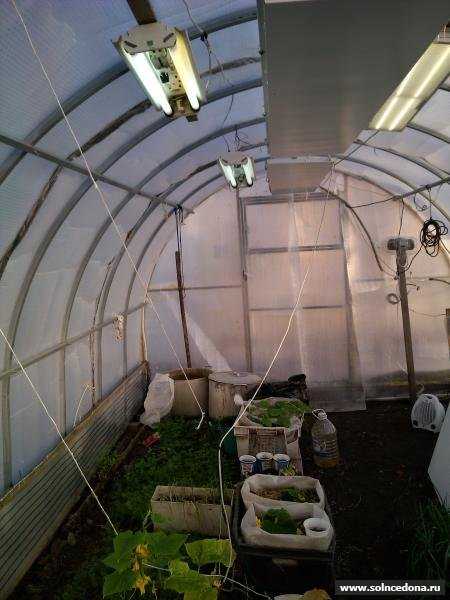

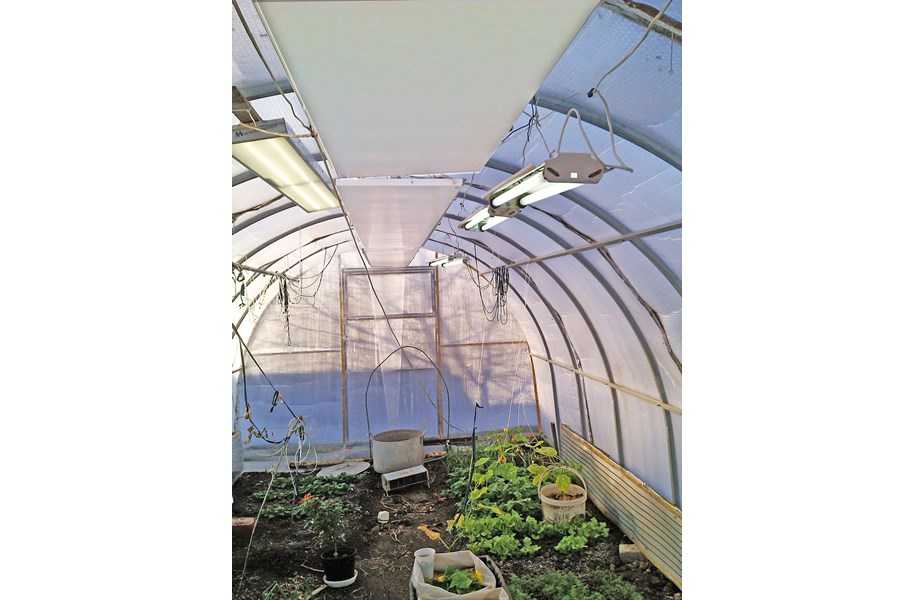

Инфракрасные излучатели;
Тепловые пушки, греющие воздух;

Плюсы и минусы электрического отопления

Несомненными плюсами этого способа обогрева является простота монтажа и подключения к обычной розетке. Но есть и минусы: невозможно одновременно греть воздух и грунт, потому что термокабели греют только грунт, а тепловые пушки только воздух. Можно, конечно, подключить оба вида обогрева, но нагрузка на сеть будет огромной, а счета за электричество — космическими. Необходима гидроизоляция всех элементов системы или установка вытяжного вентилятора для избавления от излишней влаги. В большую теплицу нужно устанавливать несколько обогревателей.

Греющий кабель

Обогрев при помощи термокабеля эффективен и безопасен. Монтаж системы обогрева при помощи резистивного или саморегулирующегося греющего кабеля несложен. Необходимо только внимательно следовать инструкции и заранее обеспечить защиту от излишней влаги в почве.

Термостат для кабеля не обязателен, однако крайне желателен, поскольку его применение дополнительно сокращает расходы на электроэнергию.

Греющий кабель бывает двух видов: резистивный и саморегулирующийся. У резистивного кабеля высокое сопротивление как у нагревательных элементов в климатических приборах. С ним необходимо использовать термостат.

Саморегулирующийся кабель выполнен из полимера, в котором уложены две токопроводящие жилы. Теплоотдача оболочки меняется в соответствии с температурой окружающей среды: чем ниже температура воды в трубе, тем больше тепла отдает кабель. Терморегулятор для такого кабеля желателен, но необходимости в нем нет.

Выбор редакции

Теплолюкс SHTL

Резистивные греющие кабели для теплиц

Кабели SHTL поддерживают постоянную температуру почвы за счет циклов подачи-снятия напряжения. Продукт изготовлен в соответствии с европейскими и международными стандартами качества

Узнать ценыВсе преимущества

Пошаговая инструкция по подключению электрического отопления

Монтаж как резистивного, так и саморегулирующегося термокабеля в теплице ведется в следующей последовательности:

Первый шаг — выкапывание котлована глубиной до 0,5 м, на дно которого укладывается пеноплекс или аналогичный теплоизолирующий материал.
Поверх слоя теплоизоляции раскладывается термокабель с определенным шагом (см. инструкцию производителя). Все соединения тщательно герметизируются. Сверху насыпается слой песка высотой 5 см и укладывается сетка из нержавеющей стали для предохранения кабелей от повреждений лопатами или тяпками.
Последняя операция — заполнение котлована грунтом и высаживание рассады.
Монтаж кабеля к электрической сети производится в соответствии с инструкциями производителя. Рекомендуется поручать такой вид работ специалистам.

Тепловые пушки и тепловые насосы

Большие тепловентиляторы в обиходе называют тепловыми пушками. Поток нагретого воздуха активно прогоняется по всему объему теплицы, равномерно распределяя тепло над растениями. Данный метод широко применяется в агрохозяйствах, но для домашней теплицы он слишком затратен. И оборудование дорогое, и нуждается в установке с помощью специалистов.

Тепловой насос — технология обогрева с использованием природного тепла, его концентрация и направление к теплоносителю. Качественный тепловой насос производит до 5 кВт тепла, расходуя при этом до 1 кВт электроэнергии. Принцип действия устройства такой же, как у обыкновенного холодильника, где тепло, отобранное фреоном у помещенных внутрь продуктов, нагревает наружный радиатор, рассеиваясь в пространстве. Но тепловой насос использует это тепло для нагрева воды в отопительной системе теплицы.

Система экономична и надежна, однако требует начальных затрат на бурение скважин на глубину ниже границы промерзания грунта, установку и наладку оборудования с привлечением специалистов. Но расходы быстро окупаются: подобные системы потребляют немного электроэнергии в сравнении с электрообогревом инфракрасными излучателями или тепловыми пушками.

Обогрев газом

В наши дни все еще популярны системы обогрева теплицы при помощи газового отопления.

Плюсы и минусы газового отопления:

Доступность баллонного и магистрального газоснабжения при сравнительно невысокой цене. Возможность обогреть теплицу даже в сильные морозы

Высокая пожароопасность. Невозможность самостоятельной установки газового оборудования и его подключения к газовой магистрали.

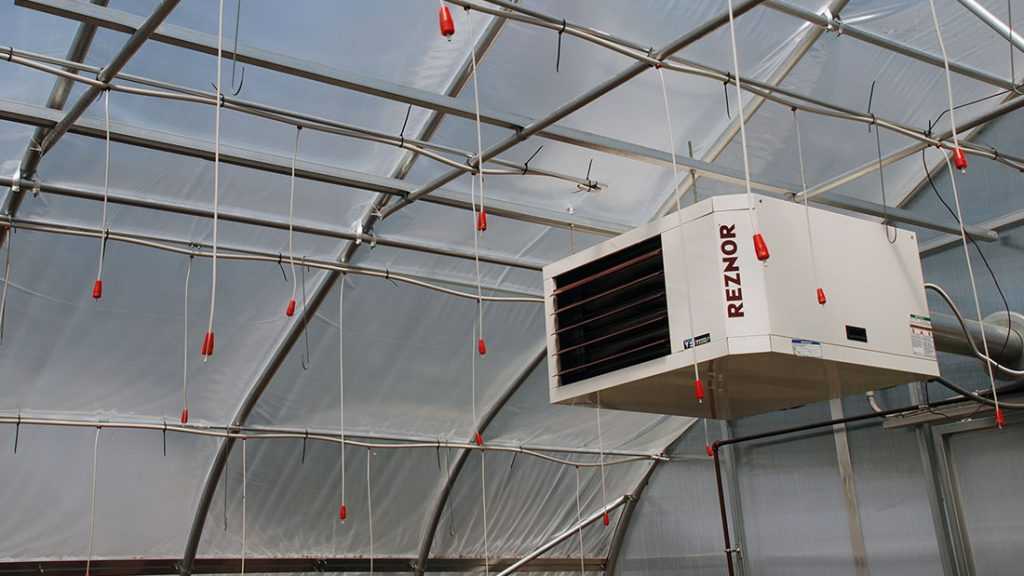

Газовые конвекторы

Под декоративным кожухом газового конвектора находится горелка и полностью закрывающий ее теплообменник. Температура в помещении повышается за счет распространения теплого воздуха, нагретого горелкой. Никаких водяных контуров не требуется.

В состав газового конвектора входят следующие элементы:

Жаропрочный корпус;
Теплообменник для согревания воздуха;
Газовая горелка внутри теплообменника;
Клапан, регулирующий давление газа;
Система удаления дыма;
Термостат, управляющий микроклиматом;
Контрольная автоматика.

Газовые горелки

Газовый переносной нагреватель представляет собой керамическую плиту, которую нагревает размещенная за ней горелка. Воздух нагревается от соприкосновения с раскаленной керамикой. Спереди устанавливается защитная сетка.

Данный обогреватель состоит из следующих деталей:

Цилиндрического корпуса с встроенным газовым баллоном;
Шланг, соединяющий баллон с горелкой;
Защитная сетка и зонт газовой горелки.

Пошаговая инструкция по подводу газа в теплицу

Важное условие: подключение к газовой магистрали «своими руками» категорически запрещено. Это могут делать только специалисты газовой службы.

Система обогрева баллонным газом монтируется в следующей последовательности:

Выбирается место установки горелки согласно следующим правилам, прописанным в большинстве инструкций по эксплуатации:

Расстояние до почвы 1 м;
Расстояние до растений 1 м;
Расстояние между горелками или конвекторами не менее 0,5 м.
Монтируется система принудительной вентиляции над горелками;
Обогреватели соединяются шлангом или трубой с газовым баллоном или с ответвлением от газовой магистрали. Соединения тщательно закрепляются хомутами.

Обогрев теплиц солнечным светом

Самый естественный способ обогрева теплиц — солнечный свет. В южных регионах России его вполне достаточно для обеспечения нужного микроклимата в теплице.

Естественный обогрев солнечным светом

Если планируется круглогодичная эксплуатация теплицы, то простейший способ увеличить эффективность обогрева солнечным светом — соорудить крышу с уклоном в сторону юга. Боковые стены теплицы можно обшить светоотражающим материалом, фольгой внутрь. Это не позволит солнечным лучам покинуть внутренний объем помещения, где они отдадут все свое тепло.

Обогрев солнечными панелями

Речь идет о самом современном способе получения электроэнергии — солнечных батареях. Ими можно покрыть крышу теплицы и обогреть ее полученной экологически чистой энергией.

На рынке есть укомплектованные всем необходимым комплекты (солнечные электростанции), а также отдельные элементы конструкций: Энергия может накапливаться в аккумуляторах и ночью греть теплицу. У этого метода только один недостаток — высокая цена оборудования.

Универсальной схемы монтажа не существует, подключение осуществляется в соответствии с инструкцией по эксплуатации каждого товара.

Гораздо дешевле так называемые гелиоколлекторы, аккумулирующие солнечную энергию в виде нагретой воды или воздуха. Они выпускаются серийно, однако российские дачники часто превращают в гелиоколлектор старый чугунный радиатор отопления, выкрасив его в черный цвет. Или выкладывают на непрозрачную крышу свернутый кольцами водопроводный шланг. Но есть более совершенные схемы подобных устройств.

Пошаговая инструкция по монтажу гелиоколлекторов

На металлическом каркасе монтируют дно, его теплоизолируют;
На теплоизоляцию укладывают и закрепляют трубки с водой или воздухом;
Трубы соединяют в единую систему для циркуляции теплоносителя;
Всю конструкцию накрывают прозрачной крышкой.

Гелиоконцентраторы и солнечные батареи размещают на крыше теплицы.Умельцы сооружают и такие конструкции, которые автоматически поворачивающиеся за Солнцем, движущимся по небу. Изготовление подобного «гаджета» потребует немало труда и времени, однако в результате владелец теплицы получает практически неиссякаемый источник тепловой энергии.

Плюсы и минусы естественного солнечного отопления

Солнечное отопление не требует расходов на эксплуатацию, это несомненный плюс. Обеспечивается полная экологическая чистота процесса

Обогрев естественным солнечным светом зависит от сезона и погоды, управлять этими процессами невозможно

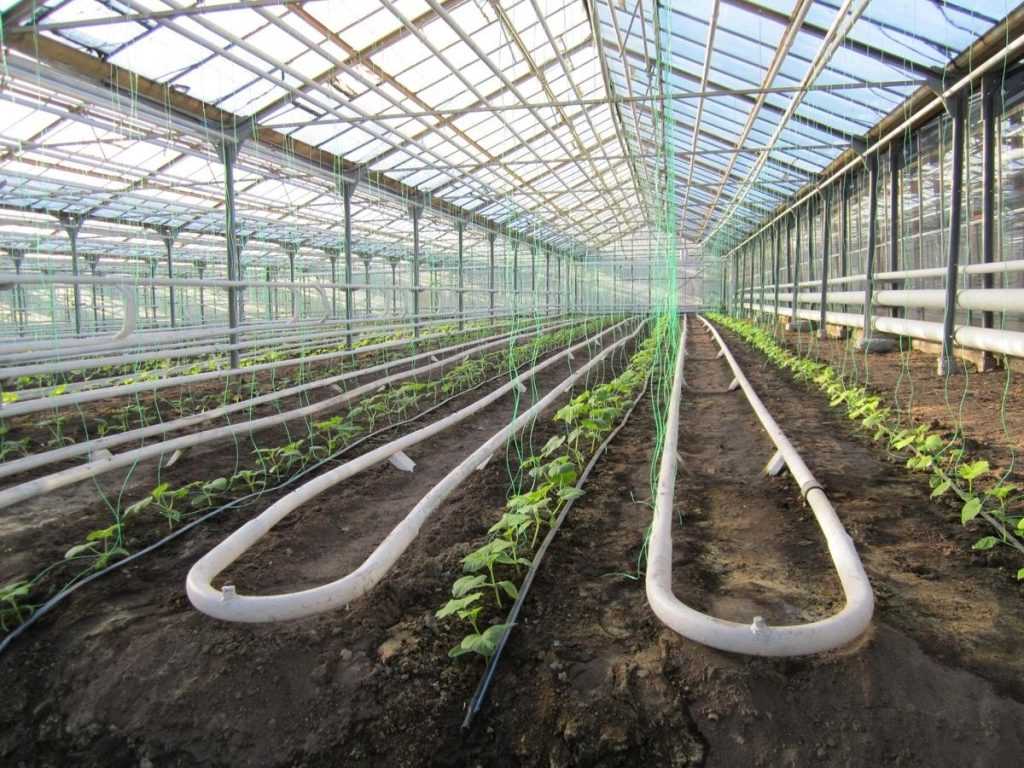

Водяное отопление теплиц

Принцип действия водяного отопления известен всем. Но в теплице горячая вода движется не по радиаторам, согревающим воздух в помещении, а по трубам, проложенным в грунте ниже корней растений.

Плюсы и минусы водяного отопления

Такую систему обогрева можно смонтировать самостоятельно. Расходы сравнительно невелики. Грунт и корни растений отлично прогреваются

Воздух в теплице мало прогревается. Сильный мороз способен вывести систему из строя

Пошаговая инструкция по монтажу водяного отопления теплиц

Монтаж водяного отопления аналогичен установке обогрева при помощи термокабеля.

В полу теплицы выкапываются траншеи для труб на глубине до 0,5 м;
На дно укладывается термоизоляция, чаще всего пенополистирол;
Трубы укладываются на изоляцию и соединяются в единую систему;
Сверху трубы засыпаются слоем песка до 5 см толщиной;
На песок укладывается стальная крупноячеистая сетка;
Поверх сетки засыпается плодородный грунт;
Высаживается рассада.

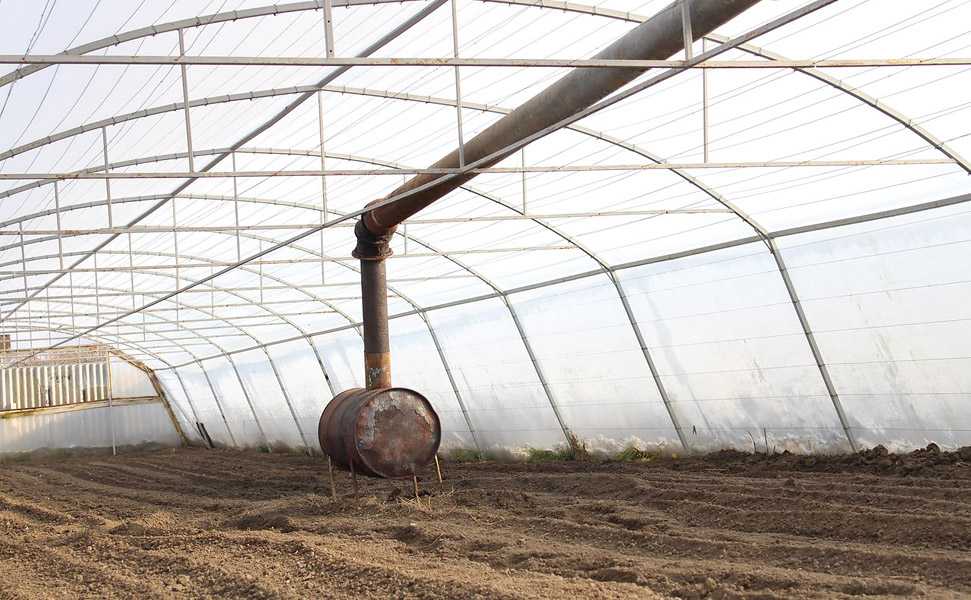

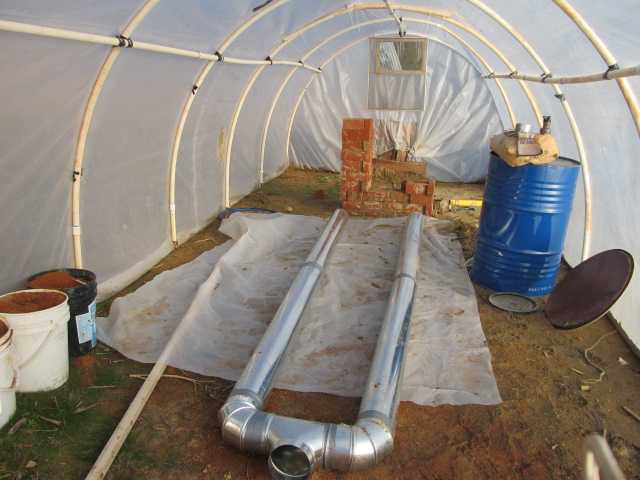

Печное отопление теплиц

Никакой технический прогресс не отменяет традиционного печного отопления теплицы. Оно особенно популярно в лесистых местностях, не имеющих стабильного газо- и электроснабжения. Так называемую «буржуйку» всегда можно соорудить из подручных материалов и установить в теплицу. Серийно выпускаются более совершенные модели с ребристыми поверхностями. Недостатки такого способа очевидны: это необходимость постоянного присмотра и высокая пожароопасность. Но грунт при этом не прогревается.

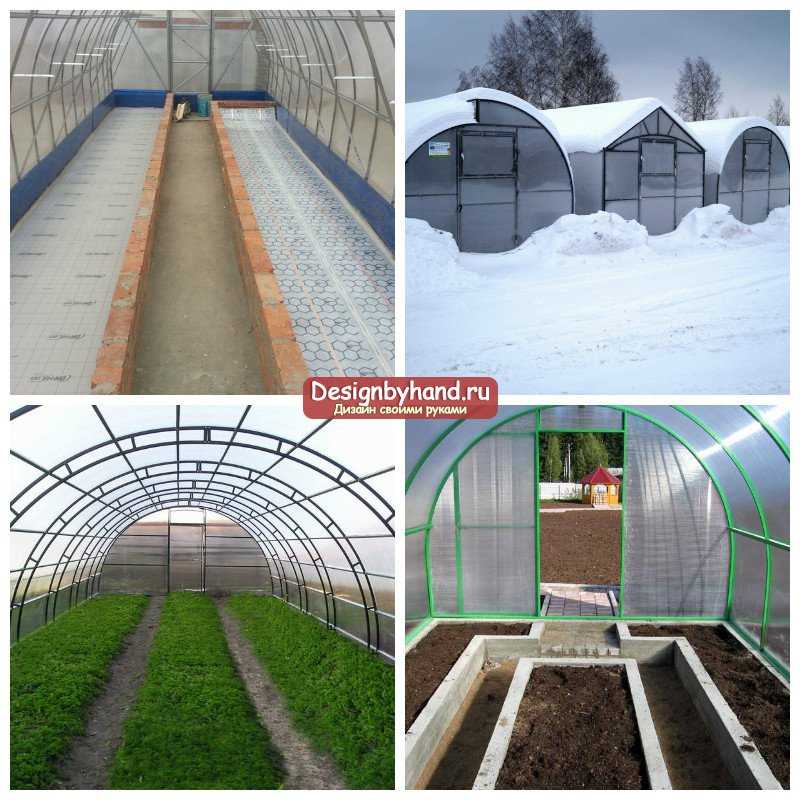

Утепление фундамента

Производители поликарбоната утверждают, что теплицы из их материалов не нуждаются в фундаменте по причине малого веса. Это правда, но лишь частичная.

Фундамент необходим теплице для предотвращения потерь тепла через грунт. Достаточно сделать неглубокий ленточный фундамент из бетона с утеплением экструдированным полистиролом снизу и по бокам. Внутрь образовавшегося короба засыпается мелкий гравий и песок для выравнивания пола и образования дренажа.

После чего можно приступать к монтажу выбранной системы обогрева. Если же ее не будет, то засыпается грунт и высаживаются растения.

Биологическое отопление

Еще один вариант естественного обогрева теплицы. Для его осуществления необходимо:

Снять верхний плодородный слой;
Образовавшуюся выемку на треть глубины заполнить свежим конским навозом;
Вернуть грунт на место.

Температура навоза 60-70°C сохраняется в течение 120 дней. Бонусом служит дополнительная подкормка корней растений. Перегной для такого утепления не пригоден, он быстро теряет тепло. Огромный минус — сложно найти и доставить свежий навоз в нужном количестве.

Как подобрать оптимальный вариант для обогрева теплицы

Факторы, которые необходимо учесть при выборе системы отопления:

Назначение и размеры теплицы;
Вариант отопления жилого дома возле теплицы;
Бюджет на отопление;
Особенности систем обогрева. Например, тепловые насосы весьма эффективны, однако отличаются сложностью монтажа и эксплуатации, потому их целесообразно применять для больших агрокомплексов. Для домашнего парника на огороде оптимальным вариантом может оказаться печное отопление, хотя термокабель, разумеется, удобнее, но и дороже. Составление сметы на оборудование и оплату работ поможет сделать оптимальный выбор.

№1 для садовода

Основные ошибки при отоплении теплиц из поликарбоната

Самая распространенная ошибка при сооружении обогрева теплицы своими руками — неверное планирование. Предварительно следует изучить все опубликованные проекты подобных систем и составить подробный план-график работ с указанием необходимых материалов. Это позволит не совершать ошибок, ведущих к теплопотерям, авариям и уничтожению оборудования.
Характерная ошибка “умельцев”: пренебрежение инструкциями по монтажу и техническими регламентами используемых технических средств. Крайне желательно получить консультацию специалиста по составленному своими силами проекту. А еще лучше — поручить ему эту работу. Расходы окупятся грамотными расчетами тепловых установок, объемов работ и выбором надежного оборудования.

Обогрев теплицы греющим кабелем зимой и весной

Почти для всех регионов России обогрев грунта в теплице является единственной возможностью для ранней высадки огородных культур. Чаще всего стоит задача поддержать необходимую температуру для защиты рассады от переменчивой погоды в весенний период, так как система круглогодичного обогрева слишком затратна для большинства хозяйств и не окупается собранным урожаем.

Греющий кабель для теплиц успешно используется при организации дополнительного или основного обогрева грунта и воздуха, защищая растения от переохлаждения и поддержания оптимальной температуры для получения желаемого урожая.

При организации отопления следует учесть, что какие бы источники тепла не использовались для обогрева – расход энергии при прочих равных условиях (времени работы системы, утепления, площади) будет одинаковым – 80-100 Вт/м2. Это значит, что для того, чтобы обогреть теплицу, любым способом придется получить это количество энергии, не зависимо от её источника. Разница в способах обогрева, таким образом, в эффективности (КПД), сложности организации, эксплуатации и доступности источника энергии.

Кабель для обогрева теплицы от производителя

Выбрать

Комплект кабеля Gulfstream ROOF 1370/80,8м

Розничная цена:

7 724 р.
/ шт

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)

Розничная цена:

1 700 р.
/ шт

Комплект кабеля Gulfstream ROOF 400/23,5м

Розничная цена:

2 779 р.
/ шт

В раздел

Источники энергии для обогрева

Солнечная энергия
Природный газ / жидкое топливо
Твердое топливо
Электроэнергия
Биотопливо

Как уже отмечалось выше, обогреваемая теплица потребляет определенное количество энергии вне зависимости от типа её источника. Поэтому при организации отопления следует учесть в первую очередь доступность, стоимость и особенности эксплуатации объекта (сезонность, место расположение, утепление, возможности контроля оборудования)

Как обогреть теплицу?

Существует много способов тепличного обогрева, от самых элементарных, как например установка обогревателя или печной обогрев, до организации сложных «умных» систем (солнечный обогрев, автономная станция отопления).

Конвекция (естественная или искусственная) способ обогрева, при котором теплица нагревается за счет притока массы нагретого воздуха (печи, солнечные батареи, открытые горелки, электроконвекторы, камины). Самый простой способ организации обогрева, так как не требует дополнительных сооружений внутри тепличного пространства. Недостаток в неравномерности прогрева и сложности управления.

Коллекторы – система труб, распределенных по площади обогреваемой теплицы, в которых циркулирует теплоноситель (вода, воздух, пар). Данный метод позволяет равномерно распределить теплоноситель по площади теплицы. В качестве генератора энергии могут выступать котлы (твердотопливные, газовые, электрические), печи.

Инфракрасный обогрев – применение источников инфракрасного излучения (конвекторы, нагревательная пленка). Инфракрасный источник тепла нагревает не воздух, а поверхности предметов (аналогично солнцу), таким образом наиболее эффективно расходуя электроэнергию. Система довольно легко монтируется и регулируется при помощи датчиков температуры и терморегуляторов.

Биологический обогрев – биотопливо (обычно навоз с соломой, торф) расположены непосредственно в грунте.

Обогрев кабелем – распределение нагревательного элемента непосредственно в грунте теплицы.

Все способы организации имеют свои преимущества и недостатки, на которых мы не будем останавливаться, описывая детально способы обогрева теплиц и оранжерей при помощи электрического нагревательного кабеля.

Кабельный обогрев грунта в теплице

Система кабельного электрообогрева теплицы состоит из непосредственно греющего кабеля, размещенного в грунте и системы управления, представленной терморегуляторами и датчиками температуры.

Преимущества кабельного обогрева теплицы

Простая установка	Одним из главных преимуществ кабельного обогрева является легкий монтаж системы, без устройства дополнительных конструкций (таких как воздуховоды, коллекторы, системы крепления, котельные, печи). Кабель можно укладывать в теплице любой конфигурации (прямоугольной, квадратной, круглой или более сложной формы) без потери эффективности и каких-либо дополнительных трудозатрат.
Универсальность применения	Кабельный обогрев подходит для любого типа и конструкции теплиц, вне зависимости от материалов или места расположения обогреваемой площади.
Не занимают место	Ни внутри теплицы, ни на садовом участке.
Высокий КПД	Так как кабель является по сути и источником тепла и теплоносителем (пролегая в грунте, в близости от корней растений, а сам грунт и песчаная прокладка являются аккумулирующим слоем) – отсутствуют потери энергии при транспортировке и нагреве теплоносителя.
Равномерное распределение тепла	Кабель укладывается только под грядками, равномерно распределяясь на всей площади. Греющий кабель имеет одинаковую теплоотдачу по всей длине, поэтому можно не переживать о перегреве или переохлаждении растений. Кроме того, укладка кабеля может производится с разным шагом (расстоянием между витками) – и на разных участках теплицы можно создавать собственный микроклимат, необходимый определенному виду растений. Такой эффект сложно создать и поддерживать, используя, например водяной или воздушный обогрев.
Экономичность	Достигается более точным управлением посредством настройки терморегулятора на определенную температуру воздуха в любое время дня и ночи. При повышении температуры в теплице система автоматически снижает потребление энергии.
Отсутствие необходимости постоянного контроля и участия в поддержании работы системы	Кабельный обогрев может работать без участия человека стабильно и безопасно, программируя терморегуляторы можно оставлять систему без присмотра на несколько недель. Современные устройства позволяют соединить систему управления с мобильным устройством, и вы всегда будете знать о состоянии работы в любой момент времени.
Не сжигает кислород	Греющий кабель, размещенный в грунте, не влияет на растения, не нарушает микроклимат помещения.
Безопасность	Работа системы контролируется терморегулятором через датчики температуры, укладка кабеля производится на глубину примерно 30-40 см, с применением гидроизоляции и слоя армирующей сетки для защиты от механических повреждений. Максимальная температура нагрева кабеля 65°С, что безопасно для растений и конструкций.

Греющий кабель для теплиц

Для обогрева грунта и воздуха в теплицах применяют двухжильный резистивный греющий кабель в секциях, линейной мощностью 14-17 Вт/м. Этой мощности достаточно, чтобы обеспечить необходимую температуру 15-25°С в зависимости от вида культивируемых растений. Резистивный греющий кабель имеет постоянную линейную мощность (в отличии от саморегулирующегося), также он применяется для обогрева кровли и полов (в том числе бетонных).

Кабель состоит из двух токоведущих жил (основной и обратной) — двухжильный кабель, таким образом не нужно возвращать дополнительным отрезком силового кабеля к источнику питания, расположив конец секции там, где удобно.

Внутренняя изоляция (чем выше температура плавления изоляции, тем надежнее защита кабеля от перегрева и разрушения). Поэтому в современных кабелях применяется тефлоновая изоляция с температурой плавления 185°С. Дренажная жила вместе с алюминиевым экраном выполняет функцию заземления, экран также служит механической защитой.

Внешняя оболочка кабеля обеспечивает герметичность конструкции, защищая от внешних воздействий.

Саморегулирующийся кабель в системах обогрева грунта не эффективен, так как способность к саморегуляции (зависимость мощности кабеля от внешней температуры) приводит к быстрому снижению выходной мощности при работе в слое грунта. Грубо говоря, кабель будет греть сам себя.

Резистивный кабель продается в готовых комплектах различной длины, !!! изменять длину готовой секции нельзя, так как мощность резистивного кабеля зависит от сечения проводника. Для каждой длины секции применяется кабель определенного сечения. Изменив длину нагревательной части, вы измените мощностные характеристики секции, что может привести к недостаточной эффективности работы, либо к перегреву или даже замыканию.

Заводская секция оснащена силовым кабелем для подключения к сети питания, холодная часть провода соединена с греющей при помощи муфтирования термоусаживаемыми трубками. В современных системах кабельного обогрева применяется также технология безмуфтового соединения, когда место соединения питающей и греющей части расположено под внешней оболочкой кабеля. Такое соединение надежней и безопасней, так как целостность оболочки не нарушается, отсутствует клеевая основа, которая со временем подвергается коррозии, нарушая тем самым герметичность соединения.

Максимальная температура нагрева кабеля для теплиц 65°С, это низкотемпературный греющий кабель. Максимальная рабочая температура – это характеристика, определяющая предел нагрева кабеля.

Также существует параметр «максимальная температура воздействия», обозначающий предел температуры внешнего воздействия окружающей среды, при которой кабель сохраняет свои свойства. У низкотемпературного кабеля обычно это 70-85°С. Для применения в теплице этот параметр не так уж важен, так как кабель находится под землей и не подвергается ощутимому воздействию внешней среды. Но данное значение всё равно указывается в характеристиках резистивного кабеля, так как он может быть применен и при обогреве кровли, где воздействие, например, солнечных лучей может привести к перегреву оболочки.

Готовая секция резистивного кабеля с термоусаживаемой муфтой.

Готовая секция резистивного кабеля с безмуфтовым соединением.

Расчет длины греющего кабеля для обогрева теплицы

При расчете общей мощности системы обогрева учитывается полезная площадь теплицы (площадь занятая под грядки и их расположение) а также степень утепления. Также необходимо определить будет ли обогреваться только грунт – тогда мощность системы можно брать 75-80 Вт/м2, либо также воздух теплицы. В данном случае мощность составляет от 80 до 100 Вт/м2.

Общая мощность системы обогрева рассчитывается по формуле:

Площадь * 100 Вт/м2 = для обогрева воздуха теплицы.

Площадь * 80 Вт/м2 = для обогрева грунта.

Наименьшей теплопроводностью обладает сотовый поликарбонат сотовый 4-6 мм, теплицы из этого материала самые теплые, наиболее долговечные и надежные. Также при строительстве теплиц применяется стекло и, конечно полиэтиленовая пленка.

Таким образом мощность обогрева напрямую связана с теплопроводностью материала, из которого она изготовлена. Так как задача обогрева заключается именно в компенсации разницы температур внутри теплицы и окружающей среды. Расчеты в данной статье приведены для обогрева теплицы из сотового поликарбоната 6мм, коэфф-т теплопроводности которого 3.6.

Мощность = Т1 — Т2 * S * К.

Где Т1 — Т2 – разница температур,

S – площадь теплицы,

К – коеффициент теплопроводности.

Теплопроводность материалов:

Поликарбонат 4 мм	3.9
Поликарбонат 6 мм	3.6
Поликарбонат 8 мм	3.3
Поликарбонат 10 мм	3.0
Поликарбонат 16 мм	2.3
Стекло 3 мм	6.0
Однокамерный стеклопакет 4 мм	1.9
Полиэтиленовая плёнка 180-200 mkm	7.5
Двухслойная надутая полиэтиленовая плёнка 180-200 mkm	3.5

Таким образом, мощность обогрева для теплицы из других материалов рассчитывается с учетом их теплопроводности:

Обогрев стеклянной теплицы – Мощность обогрева (поликарбонат 6 мм) * 1. 7

Обогрев теплицы из полиэтилена – Мощность обогрева (поликарбонат 6 мм) * 2.1

Далее необходимо подобрать готовый комплект по мощности или длине кабеля в секции. Как мы говорили выше, резистивный кабель продается только готовыми комплектами, поэтому подобрать секции необходимой длины и рассчитать их количество нужно перед началом монтажа, так как изменять длину секций нельзя.

В зависимости от линейной мощности кабеля (ВТ/м) – рассчитывается общая мощность одного комплекта (отрезка кабеля в секции).

Например:

Теплица с полезной площадью 17 м2 требует систему обогрева общей мощностью 17 м2 * 100 Вт/м2 = 1700 Вт.

Если выбранный вами греющий кабель имеет линейную мощность 14 Вт/м, вам потребуется секция длиной 121 м.

В случае, если общая обогреваемая площадь превышает максимальную длину одной секции кабеля в комплекте (обычно максимальная длина одного комплекта кабеля не превышает 200 м) – используются две или более отдельных секций, подсоединяемых к сети через терморегулятор.

Подбор системы управления обогревом теплицы

ВНИМАНИЕ! Подключение секций резистивного кабеля к сети осуществляется только!!!! через терморегулятор. Так как резистивный кабель имеет постоянную мощность, температура его нагрева зависит только от параметров, заданных настройками терморегуляторов. Подключенная без терморегулятора система будет нагреваться до максимальной температуры без учета параметров внешней среды, что приведет к пересушиванию корней растений, быстрому выходу из строя системы и аварийным условиям работы.

С помощью терморегулятора можно установить необходимую температуру воздуха в теплице, а также настроить режимы работы в зависимости от времени суток (при использовании программируемых моделей терморегуляторов). Таким образом терморегулятор позволяет сэкономить до 30% электроэнергии.

Контроль за температурой осуществляется при помощи термодатчиков (обычно это температура грунта – датчик устанавливается между витками греющего кабеля) и датчиком температуры воздуха (расположенного в самом терморегуляторе). Терморегулятор устанавливается внутри помещения теплицы на высоте не менее 30 см от поверхности грунта.

Существуют ограничения по мощности системы, подключаемой на один терморегулятор. Существуют разные виды терморегуляторов в зависимости от мощности – 3/3,5/4/6 кВт. Таким образом общая мщоность системы не должна превышать номинал терморегулятора.

Например:

В нашем случае общая мощность системы 1.7 кВт, значит можно использовать терморегулятор на 3-3.5 кВт, что соответствует большинству бытовых терморегуляторов, используемых в системах кабельного обогрева.

Подключение кабельной секции к терморегулятору.

Терморегулятор Intermo M-101 механический

Розничная цена:

878 р.
/ шт

Терморегулятор Intermo M-102 механический

Розничная цена:

891 р.
/ шт

Терморегулятор Intermo E-201 электронный

Розничная цена:

2 126 р.
/ шт

Терморегулятор Intermo E-202 электронный

Розничная цена:

2 599 р.
/ шт

Терморегулятор Intermo E-203 электронный

Розничная цена:

2 896 р.
/ шт

Терморегулятор Intermo L-301 механический

Розничная цена:

824 р.
/ шт

Терморегулятор Intermo L-302 механический

Розничная цена:

1 080 р.
/ шт

Выбор силового кабеля

Для подвода питания к системе используется следующий расчет сечения проводника:

Сечение провода	Допустимый ток (медь)	Допустимый ток (алюминий)
1.5 мм²	16 А	10 А
2.5 мм²	25 А	26 А
4.0 мм²	32 А	25 А

Монтаж греющего кабеля в теплице своими руками

Теплицы могут быть различных конфигураций и исполнения: с вертикальными/наклонными стенами, арочные, односкатная, двухскатная, с крышей мансардного типа, округлой формы, прямоугольные, купольные. Кабельный обогрев может быть реализован в теплице любой формы и площади.

Перед началом монтажа необходимо нарисовать план раскладки кабеля в масштабе и отметить место размещения терморегулятора.

Удаление грунта: снимается верхний слой почвы на глубину 40-50 см. Это самая трудоемкая часть процесса монтажа. Углубление необходимо, так как укладка греющего требует формирования нескольких слоев песка, укрепленного сеткой.

Установка каркаса: оптимальна на данном этапе для теплицы из легких конструкций. Углубление каркаса в основание теплицы придаст дополнительную устойчивость и сопротивление ветру.

Слой песка 10см: далее устанавливаются бортики из теплоизолирующего влагостойкого материала, и засыпается песок, который в свою очередь будет теплоаккумулирующим слоем и позволит равномерно распределяться теплу в основании.

Уплотнение: слой необходимо пролить и утрамбовать, чтобы предотвратить смещение слоев песка при укладке кабеля и последующего монтажа верхних слоев пирога.

Теплоизоляцию грунта в теплице устанавливать не рекомендуется, так как при углублении на 40-50 см охлаждение почвы происходит снаружи, при этом утеплитель как правило состоит из водонепроницаемых материалов, что может привести к скоплению влаги в месте пролегания греющего кабеля. Также препятствие водоотведению не исключает загнивание корней растений. Можно поставить бортики из утеплителя, чтобы предотвратить теплопотери за периметр теплицы.

По той же самой причине мы не рекомендуем устанавливать гидроизоляцию, так как влага не вредит нагревательному кабелю, расположенному в песчаной подушке, а гидроизоляция мешает естественному влагообмену системы.

Укладка сетки: армирующая пластиковая сетка необходима для фиксирования нагревательного кабеля. Сетка укладывается непосредственно в тех местах, где будет уложен кабель. Также сетка предотвращает также смещение слоев песчаной прокладки.

Укладка кабеля: греющий кабель укладывается «змейкой» согласно схеме, составленной заранее. Для крепления можно использовать пластиковые хомуты или перфорированную монтажную ленту типа ТП.

Расчет шага укладки:

После выбора подходящего комплекта необходимо рассчитать шаг укладки теплового кабеля, с которым секция будет монтироваться на площади. Применяем следующую формулу:

Площадь укладки / длину секции * 100 = шаг укладки в см.

Шаг укладки – это расстояние между витками, которое необходимо соблюдать для равномерного распределения теплоносителя (кабеля) в слое песка. Площадь, соответственно берется полезная (обогреваемая).

Почему необходимо проливать песок?

При намокании песок уплотняется и обезвоздушивается, предотвращая возникновение воздушных пузырей вокруг нагревательной ленты, что повышает теплопроводность и аккумулирующие свойства слоя. По сути пролитый песок близок по своим свойствам к цементной стяжке.

Укладка армированной сетки: мелкоячеистая сетка (25Х25мм) служит для защиты кабеля от механических повреждений при культивировании почвы и удерживает грунт от смещения.

Внесение грунта: поверх сетки насыпается слой почвы, в которую можно высаживать растения.

Схемы обогрева нестандартных теплиц

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Бесплатный подбор греющего кабеля за 2 часа

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Как дешево обогреть теплицу: советы экспертов |

Затраты растут по всем направлениям, и это становится кошмаром для заядлых садоводов. Попытка обогреть теплицу зимой никогда не бывает легкой, особенно когда вы пытаетесь обогреть теплицу дешево.

Если вы потратили бесчисленное количество часов на выращивание своих драгоценных растений, фруктов и овощей, то сохранение их жизни в течение зимы зависит от правильной температуры. «Хотя круглогодичное садоводство представляет собой пугающую перспективу, поскольку затраты на отопление начинают расти, существует множество способов настроить вашу теплицу в ваших интересах», — говорит Рэйчел Кроу, садовый редактор журнала 9.0005 Дома и сады . «Есть несколько блестящих инновационных способов подготовить теплицу к зиме , которые сохранят ваши растения живыми и снизят ваши расходы». .

Как дешево обогреть теплицу?

(Изображение предоставлено Future)

Так же, как теплицы прекрасно удерживают тепло летом, они могут быстро замерзнуть под более прохладным зимним солнцем, поэтому очень важно сохранить то небольшое количество тепла, которое есть внутри зимой.

«Сохраняйте тепло, добавляя изоляцию к застекленным частям вашей теплицы, чтобы предотвратить утечку тепла через стекло. Пупырчатая пленка предназначена для теплиц и является самым простым и эффективным способом сделать это», — говорит Люси Брэдли, опытный садовник и владелец садовых специалистов Two Wests & Elliott (открывается в новой вкладке). Изоляция теплицы может иметь катастрофические последствия летом, так как температура становится слишком высокой, поэтому инвестируйте в изоляцию, которую можно легко снять в конце сезона.

«Контролируемая вентиляция также необходима в зимние месяцы, чтобы свежий воздух поступал в вашу теплицу», — напоминает, однако, Люси. «Жалюзи — отличный вариант сделать это, не выпуская одновременно слишком много тепла». сада, не забудьте проверить общее состояние вашей теплицы до того, как наступят холода, — говорит Люси Брэдли. «Держите холод, проверяя, чтобы в вашей теплице не было разбитых оконных стекол, поликарбоната или акрила.

«Всепогодная лента — это экономичный способ ремонта остекления, поликарбоната или акрила, который можно выполнить, замазав трещины. Однако, если трещина слишком велика, ее необходимо заменить. Для многотоннелей вам необходимо приобрести полиэтилен соответствующей ширины и длины, чтобы покрыть раму вашего туннеля.»

3. Ограничьте площадь, которую необходимо обогреть, погрузив большие теплицы с занавесками

Попытка обогреть большую площадь все сразу, особенно тот, который не имеет надлежащей или эффективной изоляции, может быстро увеличить ваши затраты на электроэнергию. Если вы пытаетесь снизить стоимость теплицы, ограничение пространства, необходимого для обогрева, может спасти вам жизнь. «Первоначально это можно сделать, уменьшив площадь, которую необходимо обогреть, чтобы сделать ее более рентабельной, разделив теплицу на секции с помощью временных стен или занавесок», — говорит опытный садовник Люси Брэдли.

‘Вам нужно будет увеличить температуру в теплице, если она слишком холодная для ваших растений, — подтверждает Люси. Хотя может быть заманчиво оставить ваши растения на зиму и надеяться на лучшее весной, добавление какого-либо нагревательного прибора будет иметь важное значение для того, чтобы ваши растения были счастливы.

На рынке доступно множество электрических обогревателей для теплиц. Выбирайте такую модель, как . Этот лучший выбор на Amazon с термостатом обеспечит нагрев вашей теплицы только после того, как температура опустится ниже заданный уровень, а не постоянно. Запуск обогревателя только тогда, когда он вам нужен, поможет снизить расходы.

5. Используйте грелки для прямого локального нагрева особенно привередливых растений

«Локальное нагревание с помощью грелок, поддонов с подогревом или нагревательных матов — еще один отличный способ эффективно обеспечить тепло именно там, где это необходимо», — говорит эксперт Люси Брэдли. садовник. Если в вашей теплице есть только несколько особенно хрупких растений, вы можете обойтись без нагревания их напрямую и оставить остальные в покое. Специально разработанные гидропонные нагревательные маты , подобные этому, на Amazon 9.0008 (открывается в новой вкладке), как правило, намного дешевле, чем большие электронагреватели, как спереди, так и во время работы.

6. Подумайте о том, чтобы сделать свои собственные термонагреватели из бочек или бутылок с водой.

Если добавление обогревателя не совсем укладывается в ваш бюджет, используйте большие черные бочки для воды или окрашенные в черный цвет бутылки с водой, чтобы воспользоваться преимуществами солнечного тепла. ограниченная зимняя мощность. «Нагреватели тепловой массы используют солнце для нагрева воды в течение дня, которая может медленно выделяться в течение ночи», — объясняет Рэйчел Кроу, садовый редактор. «Хотя они не являются самыми эффективными или надежными источниками тепла для теплицы зимой, они дешевы и с правильно изолированной теплицей могут быть идеальными в крайнем случае».

Замерзнут ли растения в неотапливаемой теплице?

Зимой растения в теплице могут замерзнуть, особенно если вы живете там, где солнце не особенно сильное в зимние дни. Возможно, вам придется инвестировать в надлежащую изоляцию и обогреватели, чтобы поддерживать комфортную температуру внутри вашей теплицы, если вы не хотите возобновлять работу в саду весной.

Как бесплатно обогреть небольшую теплицу?

Лучший способ обогреть теплицу бесплатно — это накапливать солнечную энергию в виде тепловой массы внутри теплицы. Хотя это может показаться сложным, процесс относительно прост. Используйте большие бочки с черной водой, наполненные водой внутри теплицы, чтобы удерживать тепло, собранное солнцем. Нагретые в течение дня бочки сохранят тепло и будут регулировать температуру внутри теплицы. Однако это не самый эффективный или контролируемый метод обогрева теплицы, поэтому он может оказаться неприемлемым для привередливых или неприхотливых растений.

Как обогреть теплицу: 6 способов согреться

Знание того, как отапливать теплицу, имеет решающее значение, если вы живете в месте с более низкими температурами или хотите попробовать свои силы в выращивании более экзотических растений, которым требуется много тепла. К счастью, есть много вариантов на выбор.

Какие бы тепличные идеи вы ни выбрали, содержание ваших растений в уюте в течение зимних месяцев поможет сохранить их здоровье и защитить от сырости и болезней. Это также будет стимулировать прорастание любых ранних посевов, давая им хорошее начало, чтобы вы могли наслаждаться более ранним урожаем. Кроме того, если ваша теплица теплая, вы, скорее всего, захотите проводить в ней время — будь то работа в саду или просто отдых в собственном ботаническом убежище.

Мы собрали наиболее распространенные способы обогрева теплицы, чтобы помочь вам выбрать наилучший вариант для вашего участка.

Узнайте, как обогреть теплицу и получить наилучшие результаты от вашего сада в этом году зима.

1. Инвестируйте в электрический тепловентилятор

«Тепловентиляторы очень эффективны при циркуляции тепла даже в средних и больших конструкциях», — объясняет команда Hartley Botanic . Их модели изготовлены из качественной нержавеющей стали и разработаны специально для тепличных условий.

Все, что вам нужно сделать, это включить его в розетку, и большинство электрических тепловентиляторов имеют встроенный термостат, что означает, что вы можете точно контролировать температуру. И если у вас мало места на полу, есть множество стилей, которые можно закрепить на потолке.

Для обогревателей этого типа в вашей теплице потребуется электрическая розетка, которую должен установить профессионал. Как только это будет сделано, вы также можете добавить наружное освещение к своей конструкции. Это означает, что вы можете продолжать использовать его — для работы в саду или для отдыха — с наступлением ночи.

Электрический обогреватель отлично подходит для быстрого решения проблемы в холодные дни

(Изображение предоставлено: Exotic and Botanical — Chris Ridley/Alamy Stock Photo)

2. Обогрев больших конструкций с помощью котла чрезвычайно большие структуры, электричество не обязательно требуется», — говорит команда Hartley Botanic.

«Система горячего водоснабжения с котлом, работающим на газе или жидком топливе, является нормой». Это может быть установлено вокруг стен конструкции или под полом.

‘Термостаты для этой системы должны быть расположены на высоте растений ближе к центру теплицы, где на них не будут влиять сквозняки или охлаждение боковых стенок, и они должны быть защищены от прямого контакта с солнечным светом и водой.’

Они могут быть более дорогими в установке, чем электрические нагреватели, но эксплуатационные расходы, как правило, ниже.

Хотите повысить свою квалификацию в области устойчивого садоводства? Рассмотрим котел на биомассе, который работает на древесных гранулах, щепе или других возобновляемых материалах. Они могут еще больше сократить эксплуатационные расходы, однако установка может быть дорогой.

Котлы можно использовать для обогрева пола, как показано в этой теплице из Alitex (открывается в новой вкладке)

(Изображение предоставлено Alitex)

3.

Создать теплицу

Хотите дать вашей рассаде сильный и ранний старт? Попробуйте построить горячие кровати — подход, который восходит к викторианской эпохе и является более устойчивым и доступным, чем использование электричества или газа для создания тепла. Итак, как это работает? Ответ: полагаясь на тепло, создаваемое разложением органического материала.

Чтобы сделать теплицу, приподнятые грядки следует заполнить органическим компостируемым материалом (например, соломой или навозом) и утрамбовать, а затем засыпать верхним слоем почвы и компостом. Соотношение органического вещества и питательной среды должно быть 3:1.

Затем вы можете сеять урожай. Крышка сверху, например, небольшой колпачок, еще больше усилит нагрев. А через пару месяцев, когда компост остынет и сгниет, вы сможете выкопать его и использовать на приподнятых грядках на открытом воздухе — бонус!

Ананасы, растущие на горячей грядке

(Изображение предоставлено garfotos/Alamy Stock Photo)

4.

Попробуйте воздушный или наземный тепловой насос

Другой устойчивый вариант — установка наземного теплового насоса. Для работы им требуется электричество, но они используют тепло, хранящееся в земле, и превращают его в полезное тепло для вашей теплицы.

Между тем, воздушные насосы берут тепло из наружного воздуха и либо передают его воздуху внутри теплицы, либо воде в трубах для поддержания тепла. Поскольку геотермальные тепловые насосы требуют затрат на земляные работы, воздушные тепловые насосы дешевле в установке.

Однако, как сообщает RHS , ни один из них не является дешевым, простым в установке или особенно подходящим для скромных теплиц, хотя это может измениться в будущем.

Держите вашу теплицу в тепле, чтобы защитить нежные растения в течение зимы , одним из наиболее эффективных способов сохранить тепло является снижение потерь тепла независимо от того, используете ли вы дополнительный источник тепла или нет.

Любые щели вдоль окон и дверей должны быть проверены и заделаны. Убедитесь, что вы все еще можете открыть их, чтобы обеспечить вентиляцию.

Затем вы можете застелить теплицу садовой пузырчатой пленкой, чтобы защитить ее от холода. Обязательно сначала очистите стекло и выберите стекло с большими пузырьками, чтобы через него проникало много солнечного света. Имейте в виду, что некоторые культуры пострадают от меньшего количества света: избегайте использования изоляции вокруг более холодостойких озимых салатов и альпийских растений, например, как предлагает RHS.

В очень холодные ночи укрытие нежных растений и саженцев слоем садового флиса может помочь им выжить.

Больше советов о том, как защитить растения от заморозков, вы найдете в нашем практическом руководстве.

Воздушно-пузырчатая пленка может использоваться для сохранения тепла

(Изображение предоставлено Macana/Alamy Stock Photo)

6. Попробуйте пассивное солнечное отопление дружественный подход.

Один из способов — установить водяную систему отопления, использующую солнечные батареи. Но есть и другой, более бюджетный вариант: использование переработанных пластиковых бутылок.

Все, что вам нужно сделать, это покрасить их в черный цвет, наполнить водой и выровнять края стеллажей в теплице. Они будут поглощать солнечное тепло днем (убедитесь, что вы размещаете их под прямыми солнечными лучами), а затем естественным образом отдают его в течение ночи.

Ищете другие недорогие идеи для сада? Наш гид поможет вам.

Великолепная теплица из Hartley Botanic (открывается в новой вкладке)

(Изображение предоставлено Hartley Botanic)

Вам нужно обогреть всю теплицу?

Нужно ли вам обогревать всю теплицу или нет, зависит от того, что вы планируете выращивать, и от того, насколько холодно в вашем регионе.

Если у вас есть смесь нежных и выносливых растений, отделите наиболее уязвимые из них, например, слоем пузырчатой пленки или полиэтилена. Таким образом, вы можете сосредоточить свои методы нагрева в меньшем пространстве, что повысит эффективность и сэкономит затраты.

Не забывайте и о пропагаторах с подогревом. Если вы просто хотите дать рассаде здоровый старт (возможно, выбранный из нашего списка того, что нужно посадить в теплице), то это может быть простым в использовании вариантом.

Нежные растения нуждаются в защите от похолодания

(Изображение предоставлено Alitex)

Насколько теплой должна быть теплица?

Конечно, помимо того, что нужно знать, как отапливать теплицу, вам также необходимо знать, насколько теплой она должна быть на самом деле.

Ну, согласно RHS, минимальная температура 37ºF (3ºC) достаточна для поддержания многих нежных растений. Тем не менее, это все еще может создавать риски, если они становятся влажными. Поэтому стремитесь к 45ºF (7ºC) или 50ºF (10ºC) для большего спокойствия.

Не забывайте, что существует такая вещь, как слишком жаркая теплица. 90°F (32°C) обычно считается слишком высокой температурой, поэтому вам нужно будет принять меры для вентиляции помещения и создания тени, чтобы растения не пострадали.
