Как подключить лампочку к проводам на потолке: Как подключить патрон к проводам на потолке для лампочки

Как подключить патрон к проводам на потолке для лампочки

Патрон – это важный элемент осветительного прибора, он соединяет цоколь с электрическим кабелем, фиксирует лампу. А в некоторых моделях светильников на него крепится плафон или абажур.

Если вы не знаете, как подключить патрон к проводам на потолке, а вызывать электрика не хотите, то попытайтесь самостоятельно разобраться в установке. Чтобы провести качественную работу, нужно понять, как он устроен, изучить особенности установки разных видов изделий, соблюдать правила техники безопасности. После этого вы вполне сможете отремонтировать вышедший из строя прибор самостоятельно.

Маркировка электрических патронов

Все электрические патроны имеют схожий принцип работы. Они отличаются конструктивным исполнением, размерами и материалами. Но независимо от вида это приспособление в светильниках играет важную роль – проводит ток к лампочке.

Довольно часто у людей далеких от электрики возникают проблемы с расшифровкой маркировки, которая нанесена на корпус устройства. Она состоит из букв и цифр, которые определяют мощность и напряжение устройства.

Расшифровка маркировки распространенных патронов:

Маркировка	Максимальный ток нагрузки (А), мощность (Вт)	Особенности патронов
Е14	2А, 440Вт	Тип – резьбовой. Миньон применяется для маломощных источников света.
Е27	4А, 880Вт	Тип – винтовой. Резьба круглая. Устанавливается практически на все потолочные, настольные и настенные светильники.
Е40	16А, 3500Вт	Тип – винтовой. Резьба круглая. Материал – керамика. Подходит для мощных светильников.
G4 – G10	5А, 60Вт	Штыревые патроны. Применяются с маломощными лампочками.
G9	5А, 60Вт	Тип – штырьковой. Подходит для цоколей, которые имеют плоский контакт.
GU10	5А, 50Вт	Подключается к маломощным галогенным лампочкам и светодиодам. Имеет увеличенный диаметр входа для цоколя. Разъемный соединитель сначала вставляют, а потом поворачивают за часовой стрелкой, чтобы фиксация была более надежной.
G13	4А, 80Вт	Подходит для трубчатых ламп. После установки осветительного элемента в патрон его нужно повернуть под прямым углом относительно оси.
GX23	2А, 75Вт	Имеет 2 контакта. Применяется для газоразрядных ламп в форме буквы «U» или светодиодных цилиндрических устройств.
G24	2А, 75Вт	Имеет 4 контакта. Подходит для подключения U-образных люминесцентных и трубчатых светодиодных источников света.
2G7	2А, 50Вт	Оснащен 4-мя контактами. В него устанавливают такие же лампочки, как и в GX23, 2G7.
GX53	5А, 50Вт	Конструкция схожа с патроном GU10, но GX53 тоньше. Устройство подключают к точечным светильникам.

Патроны с обозначением Е (Эдисон) применяются с винтовыми цоколями, а G – с штырьковыми.

Цифра в маркировке определяет диаметр цоколя (мм) для устройств типа Е, или расстояние между контактами (мм) для изделий типа G.

Внимание! Ток полной нагрузки и мощность зависят от того, из какого материала изготовляют патрон. К примеру, керамические устройства рассчитаны на больший ток, поэтому к ним подключают более мощные лампочки, чем к пластмассовым.

Устройство

Конструкционные особенности патронов зависят от серии. Чаще всего применяются приспособления типа Е. Поэтому строение патронов можно рассмотреть на их примере:

1. Внешний корпус с гильзой, на которой резьба.
2. Донышко.
3. Вкладыш, на котором размещены контакты.

Благодаря двум пластинам из латуни на вкладыше и крепежным планкам с резьбой происходит подача электрического тока на разъемный соединитель лампы.

На изображении выше заметно, как пластинки контактируют с цокольной частью.

Чтобы избежать поражения током, подсоединяйте фазную жилу к центральному контакту цоколя.

Патроны типа G функционируют так же, но их строение более простое, чем у приборов серии Е. Кроме того, штыревые устройства немножко по-другому передают ток на разъемный держатель лампочки.

Как правильно подключить патрон

Чтобы знать, как подключить патрон для лампочки, сначала изучите его конструкцию. Ведь способы установки приборов с разным устройством немного отличается.

Существует 2 метода подключения: разъемный и не разъемный. В первом случае провода нужно подсоединить к устройству винтами с резьбой, специальными фиксаторами или зажать в клеммах. Во втором варианте подключения кабеля припаивают к контактам.

Кроме того, существуют патроны, в которых провода уже запрессованы к латунным пластинкам. Такие модели встречаются среди устройств типа G. Тогда из контактов выходят 2 заизолированные жилы, которые потом соединяют с проводниками светильника клеммами.

Внимание! Электромонтажные работы проводят при отключенном электричестве.

Обыкновенный электрический патрон

Чтобы правильно произвести подключение, нужно:

1. К вкладышу прижмите пластинку центрального контакта, закрутите винт. Крепежный элемент не только фиксирует эту деталь, но и передает ток. Именно поэтому закручивать винт нужно до упора.
2. Потом закрепите втору пластинку таким же способом.
3. Согните центральную пластинку, чтобы она находилась на одном уровне с боковыми.
4. Зачистите концы проводников (на 1.5 см), сформируйте из кончиков кольца, проденьте их через донную часть, прикрутите к стальным пластинкам.
5. Прижмите разъемное соединение лампы к несобранной конструкции. Если при упоре в контакты по бокам, центральная пластина прогибается на 2 мм, то все правильно. Если нет – немного отогните ее вверх.
6. Прикрутите ко дну верхнюю часть патрона.

Потом вкрутите в патрон лампу из той же серии (E или G), и подключите светильник.

Патрон с клеммами

Подключение современных моделей к проводникам осуществляют винтовыми зажимами. Так как клеммы расположены снаружи конструкции, то разбирать ее не придется, что значительно упрощает работу.

Такие патроны имеют пластмассовый моноблочный корпус, то есть, не имеют подвижных или раскладных механизмов. А провода, питающие держатель лампы, закреплены внутри специальными заклепками. Поэтому при его поломке придется купить новое устройство, так как старое не получится разобрать и провести ремонт.

Самые популярные устройства с клеммами – Е14, Е27. Нередко их применяют для замены традиционных во время ремонта светильника.

Безвинтовой электрический

Самые современные модели патронов оснащены несколькими парными отверстиями, в которые вводятся кабеля. Внутри они фиксируются латунными пластинками с пружинным механизмом. Жилы нужно вставлять с усилием.

Контакты в выходах 1-2 и 3-4 соединены парами (на фото места их соединений показаны красными линиями). Такая конструкция позволяет без проблем параллельно подключать лампы в осветительной аппаратуре. Напряжение поступает на один патрон, к которому потом подсоединяется второй с помощью перемычек.

Чтобы подключить устройство, зачистите провода от изоляции, и вставьте в нужное отверстие, где они зафиксируются.

Многие люстры имеют проводники, которые состоят из нескольких жил, они обычно тонкие, поэтому закрепить их в отверстиях такого патрона будет тяжело. Чтобы упростить задачу, используйте обслуживаемые проводники (концы многожильных проводов уже соединены) или самостоятельно спаяйте его концы. Одножильный кабель намного легче зафиксировать в отверстии.

Существует еще один способ крепления проводника. Для этого введите в отверстие металлический стержень (часовая отвертка или гвоздь), диаметр которого немного больше окружности кабеля. Так вы отодвинете пружинящий механизм, чтобы вставить внутрь кабель. Потом нужно просто убрать отвертку, чтобы контакт зафиксировал его. Таким же методом можно извлечь извлечь провод.

После установки проводника, убедитесь в его надежной фиксации. Для этого аккуратно потяните, если крепление хорошее, то он не сдвинется с места.

При подсоединении проводов к патрону не всегда получается за них ухватится, тогда можно использовать пинцет.

Способы крепления

Если патрон вышел из строя, то его нужно заменить. Начинающих мастеров интересует, как это сделать.

Крепят устройство в осветительном устройстве за донную часть. В отверстии для введения кабеля есть резьба. Патрон Е14 изготавливаются с резьбовым вводом – М10х1, а Е27 – М10х1, М13х1 или М16х1.

Существует несколько вариантов крепления устройства: за токопроводящий кабель, на трубке, с помощью втулки или безвинтовых зажимов.

За токопроводящие провода

Соединение напрямую с проводниками запрещено. Сначала нужно надежно закрепить прибор в люстре. Для этого в его дно вкручивают нейлоновую или полиамидную втулку, которая оснащена отверстием для проводки. Потом кабель фиксируется винтом. Это необходимо, чтобы защитить проводник от перегиба или разрыва.

Разберите патрон, освободите его зажимы, вставьте провода. Затем соберите его, и зажмите кабель винтом.

Для фиксации патрона используйте кабель с высокой прочностью, например, из бронзы.

На трубке

Обычно патрон крепят к металлической трубке, это надежный способ, который подходит для тяжелых люстр.

Трубка часто оснащена гайками, которые позволяют укрепить арматуру или плафоны. То есть, нагрузка переходит из патрона на трубку. Токопроводящий кабель пропускается через отверстие этой важной детали.

В продаже есть патроны с резьбой снаружи, на которые навинчивают абажурное кольцо. На него устанавливают декоративный колпак для создания потока света, который падает под определенным углом.

Втулкой

Патрон можно установить в осветительное оборудование, используя втулку (из металла или пластмассы) цилиндрической формы. Потом конструкцию фиксируют на специальной пластине. Это простой метод, так как проделать тоннель в основании из тонкого материала легко. После этого патрон прижимают к основе и фиксируют втулкой.

Единственный минус в том, что из-за перегревания (особенно при использовании обычных ламп) втулка деформируется. Как следствие, крепление устройства нарушается, оно начинает расшатываться.

С контактными зажимами

Соединение патрона безвинтовыми контактными зажимами отличается от классического. Разница в том, что корпус изделия соединяется с дном пластинками с пружинным механизмом, а не вкручивается.

На трубку светильника навинчивается дно патрона, внутрь прокладываются провода. Затем корпус надевается на нижнюю часть, а защелки у донышка надежно его фиксируют.

При необходимости заменить патрон, нужно слегка отогнуть защелки отверткой, чтобы снять корпус и не повредить проводники.

Возможные проблемы и пути их решения

Патрон может нуждаться в ремонте, если лампочки часто выходят из строя, мигают, а при включении света слышится жжение или пахнет горелым. Снимите патрон, и проверьте соединения. Если контакты потемнели, то их нужно зачистить и заново подсоединить.

Контакты могут почернеть, если плохо соединены провода, идущие от него до осветительной аппаратуры. Тогда нужно проверить проводку и при необходимости провести зачистку.

Если лампочка излучает тусклый свет, ощущается запах гари и слышится жужжание, то лучше всего полностью разобрать устройство. Нужно осмотреть все жилы, зачистить пластинки, если нужно подогнуть их поближе к контакту с разъемным соединителем.

Часто происходит так, что в рожковой люстре перестали гореть несколько лампочек. Это может быть связано с тем, что контакты перегреваются, а проводники ослабляются, из-за этого они окисляются и обгорают. Чтобы решить проблему, разберите патрон, проведите зачистку жил и латунных пластинок. Затем соберите устройство и установите в светильник. После этого проблема будет решена.

Если подобные проблемы случились с патроном серии G, то придется покупать новое устройство. Это связано с тем, что они неразборные и соединяются заклепками.

Если винты, которые прижимают латунные пластинки к вкладышу неплотно прикручены, то соединения будут перегреваться. Поэтому во время сборки патрона с усилием завинчивайте винты.

В любом случае, чтобы провести качественные ремонт, нужно разобрать патрон и провести диагностику соединений.

Основные выводы

Как видите подключить патрон к проводам можно и без посторонней помощи. Однако при выборе устройства учитывайте вид и строение источника света, они должны соответствовать. Для этого нужно разбираться в маркировке изделий. Подключить прибор к светильнику можно двумя способами: разъемный (винты, фиксаторы, клеммы) и неразъемный. Крепить можно к проводам, на трубку, с помощью втулки или безвинтовых зажимов. Если вы заметили неполадки в работе лампы, то обязательно осмотрите патрон. Рекомендуется его разобрать, осмотреть контакты, зачистить латунные пластинки, при необходимости подогнуть их поближе к контакту с цоколем лампы. Проводите все работы только при отключенном электричестве!

Предыдущая

Цоколи и патроныКак отремонтировать или заменить патрон в светильнике

Следующая

Цоколи и патроныСтандартный цоколь Е27: чем примечательна обычная лампочка

Установка патрона для лампочки: схема подсоединения к проводам

Главная » Компоненты

На чтение 12 мин Просмотров 6.1к. Опубликовано 21. 02.2021
Обновлено 21.02.2021

Содержание

1. Виды и маркировка патронов
2. Как подключить электрический патрон
3. Как подключить к патрону розетку
4. Способы крепления электрических патронов в люстрах и светильниках
5. Как подключать карболитовые патроны старого образца
6. Распространенные ошибки

Подключить патрон к проводам нетрудно, если знать особенности конструкции и следовать несложной инструкции. Встречается несколько основных видов изделий, поэтому крепления могут различаться. Но разобраться в этом не составит труда, если изучить устройство патронов и понять все нюансы монтажа.

Виды и маркировка патронов

Все разновидности, используемые сейчас, можно разделить на две группы – винтовые и штырьковые. Первый вариант предполагает вкручивание лампочки по резьбе Эдисона, второй – защелкивание специальных штырьков в посадочное место. Требования к качеству и рабочим характеристикам прописаны в ГОСТ.

Винтовые патроны маркируются буквой «Е», цифра обозначает диаметр резьбовой части. Чаще всего используется одна из трех разновидностей:

1. Е14, в народе ее называют «Миньон». Узкий цоколь, рассчитанный под лампы небольшой мощности, применяется в большинстве новых люстр. Идеально подходит для светодиодных источников света и ламп накала мощностью до 60 Вт. Ограничение по мощности лампы обычно составляет 440 Вт при силе тока не более 2 А.

   Керамический патрон Е14.

2. Е27. Самый распространенный на сегодня вариант, который ранее ставился во все виды светильников. Рассчитан на стандартные лампы накаливания, можно ставить любые другие варианты с соответствующим размером цоколя. Максимальная мощность лампочек для этого типа составляет 880 Вт при, сила тока – не выше 4 А.

   Патроны Е27 распространены больше всего.

3. Е40. Изготавливаются только из керамики, предназначены для уличного освещения и могут использоваться с лампами мощностью до 3500 Вт и силой тока до 16 А.

Штырьковые или штыревые патроны отличаются тем, что в них лампы не вкручиваются, а вставляются в основание и фиксируются за счет выступающих контактов. Их маркируют буквой «G», цифра обозначает расстояние между контактными элементами. Основные разновидности:

1. G4, G5.3, G6.35, G8 и G10 имеют абсолютно одинаковую конструкцию и различаются только расстоянием между контактами. Подходят для компактных галогенных и светодиодных лампочек, используются в люстрах и точечных светильниках. Рассчитаны на источники света мощностью до 60 Вт и током нагрузки не выше 5 А.

   Разновидности штырьковых цоколей типа G.

2. G9. Рассчитан на источники света с плоскими контактами.
3. GU10. Отличается тем, что после вставки контактов они немного проворачиваются и тем самым фиксируются в посадочном месте.

   Патрон GU10 в светильнике.

4. GX53. Плоский патрон, рассчитанный на монтаж в натяжных потолках и подвесных конструкциях. Позволяет сэкономить место, если оно ограничено.

   Плоский патрон GX53 отличается от традиционных.

Как подключить электрический патрон

Подключение патрона для лампочки зависит от типа крепления. Есть несколько видов, у каждого есть свои особенности:

1. Подключение с использованием винтов. В этом случае с одной стороны крепятся центральный и боковой контакты, с обратной присоединяется провод. Для этого его концы защищаются на несколько сантиметров и из них делаются петельки по размеру используемых винтов. Они ставятся на посадочные места и прижимаются крепежом так, чтобы обеспечить надежную фиксацию и исключить ослабление винтового зажима со временем.

   Винтовой зажим прост и надежен.

2. Присоединение проводов за счет резьбовых клемм. Этот тип отличает то, что крепление уже встроено в корпус патрона. Нужно отвернуть винты, чтобы открыть отверстие. В него вставляется конец провода, который предварительно зачищается на нужное расстояние. При креплении надо следить, чтобы провод располагался точно под винтом и надежно прижался в посадочном отверстии. Зажимать следует до упора, чтобы обеспечить хороший контакт.

   Вид патрона с резьбовыми клеммами.

3. Подключение в безвинтовом патроне отличается от предыдущих. В нем есть две пары прорезей, внутри которых расположены подпружиненные латунные зажимы. Парное расположение нужно в люстрах с несколькими патронами, так как напряжение подается в один. Остальные последовательно соединяются за счет небольших перемычек. Если провода многожильные, вставить их сложно, лучше всего зачистить конец длиной примерно 10 мм. Затем производится их облуживание паяльником, тогда вставить провод не составит труда.

   Самозажимное подсоединение.

Если нужно снять старый патрон и подсоединить новый, могут возникнуть проблемы с извлечением провода из безвинтового зажима. Если есть возможность вставить отвертку или другой тонкий элемент, стоит делать именно так. Когда ничего подходящего под рукой нет, надо хорошо взяться за провод рядом с креплением и с умеренным усилием потянуть на себя, одновременно покачивая его из стороны в сторону.

Читайте также

Инструкция по замене лампочки

Как подключить к патрону розетку

Если по каким-то причинам нужно запитаться от светильника и поставить розетку (например, при ремонте), это важно сделать правильно. Для этого патрон разбирается и к контактам присоединяются дополнительные провода. Фаза в патроне лампы не должна соприкасаться с нулем, поэтому место подключения для надежности лучше замотать изоляционной лентой.

Это решение можно использовать только как временное. Не стоит подключать к такой розетке оборудование, потребляющее много энергии, так как это приведет к перегреву патрона и его деформации.

Способы крепления электрических патронов в люстрах и светильниках

Чаще всего приходится подключать узлы, которые расположены в осветительном оборудовании. Это накладывает определенные требования в зависимости от варианта крепления и конструкции осветительного прибора. Чаще всего применяют такие способы:

1. Крепление патрона в светильнике за токопроводящий провод не допускается, так как нельзя, чтобы нагрузка приходилась на этот элемент. Исключение составляет использование кабеля в усиленной изоляции, рассчитанной под определенные нагрузки. Но все равно, вешать массивные люстры таким методом не стоит. Подключение патрона для лампочки производится в стандартном порядке. Провод протягивается через отверстие в задней части и фиксируется в неподвижном положении специальным винтом, расположенным сбоку. Его нужно закручивать так, чтобы закрепить провод, но при этом не деформировать его.
2. Установка подключения патрона в люстрах с несущим элементом в виде трубки намного проще. Тут нагрузка приходится на трубчатый элемент, внутри которого протягивается провод, что делает конструкцию намного аккуратнее. Кабель вытаскивается с небольшим запасом и присоединяется к патрону как обычно. В верхней части он подключается к питающей сети через колодку, место соединения закрывает декоративный колпак.
3. Установка патрона для лампочки за счет втулки используется как в люстрах, так и в настенных светильниках, а также настольных лампах. Для этого в верхней части есть резьбовой элемент, который вставляется в отверстие и сверху фиксируется гайкой соответствующего размера. Лучше всего, если крепление металлическое, пластиковые со временем расшатываются и отремонтировать их не получится. Поможет только замена целиком, так как подобные детали отдельно не продаются.
4. Крепление вариантов с безвинтовыми зажимами еще проще. Это современное решение, появившееся недавно, оно все чаще встречается в люстрах. В этом случае вначале нужно закрутить на резьбу нижнюю часть элемента, через которую пропускается провод, обычно двухжильный. Потом он подключается к контактам и верхняя часть аккуратно совмещается с фиксаторами и защелкивается до упора. Такая система надежно держит элемент без дополнительного крепежа.

Так выглядит безвинтовое крепление плафона.

Как подключать карболитовые патроны старого образца

Это самый распространенный вариант. Патрон напоминает пластик и состоит из донышка с отверстием под кабель, корпуса с резьбой и керамического вкладыша для подключения. Чтобы правильно провести работу, надо помнить простые советы:

1. Выясняется какая жила фаза, а какая ноль. Это важно для безопасного использования ламп, проверить можно с помощью индикаторной отвертки. Фазу всегда подключают к центральному креплению, это обусловлено соображениями безопасности. Ноль идет на боковой контакт. Главное – зафиксировать концы кабеля надежно и исключить соприкосновение оголенных частей.

   Важно не перепутать фазу и нулевой провод при подключении.

2. Если для подключения использован трехжильный провод, важно правильно расположить заземление. Чаще всего на корпусе люстры есть место для его крепления, обозначенное соответствующим значком. Так как оно расположено в стороне, длина заземляющей жилы должна быть намного больше. Если нет никакого крепежного элемента, конец присоединяется к любому месту корпуса. В некоторых керамических патронах есть место и для третьего провода, это упрощает работу.

   Желто-зеленый провод (PE) это заземление.

3. Чтобы надежно закрепить многожильный провод, нужно подготовить его. Для этого снимается изоляция с концов и формируются петельки подходящего размера. Чтобы они сохраняли целостность и не деформировались, следует обработать их паяльником и скрепить жилы. Это обеспечит хороший контакт и сохранит соединение даже при многократном снятии патрона.

По такой схеме подключаются все разборные варианты, конструкция обычно не отличается.

Распространенные ошибки

Есть несколько основных ошибок, которые допускают те, у кого мало опыта в подключении патронов:

1. Монтаж люстр до установки патронов. Гораздо удобнее сделать работу на столе и только потом повесить оборудование.
2. Крепление контактов многожильных проводов без их лужения. Этот вариант не отличается надежностью и со временем контакт неизбежно ухудшается.
3. Подключение фазы к боковому контакту. Это не только плохо влияет на работу лампы, но и создает опасность для человека при ее замене.
4. Часто из вида упускают винты, которые прижимают контактные пластины в верхней части керамического вкладыша. Если их хорошо не зажать, контакт будет плохим, что приведет к постоянному перегреву патрона при работе.

   Нельзя вставлять разные провода в отверстия, расположенные рядом.

5. Вставка проводов нуля и фазы в параллельные гнезда самозажимного патрона. Это приводит к короткому замыканию при включении.
6. Замена узла из-за плохо прижатого центрального контакта. Часто этот элемент подгибается и не прижимается к цоколю. Но если его аккуратно выгнуть, неисправность можно устранить без установки новой детали.

Подключить патрон лампочки к проводам несложно, так как вариантов присоединения немного и все они просты. Главное – соблюдать нормы безопасности и исключить замыкание разнополярных проводов.

Оцените автора

( 2 оценки, среднее 3 из 5 )

Как подключить светильник — пошаговое руководство

Подключение светильника на первый взгляд может показаться немного сложным. Это включает в себя отключение источника питания, проверку изоляции электричества, знание того, где должен быть размещен каждый провод, и идентификацию подключенного провода под напряжением. Наше руководство описывает процесс шаг за шагом, чтобы упростить вам задачу.

1. Способны ли вы?

Выполняя любую задачу по электрике в доме, вы должны быть уверены, что сможете выполнить ее с уверенностью от начала до конца.

Если у вас есть какие-либо сомнения, обратитесь к квалифицированному электрику, чтобы он выполнил работу за вас. Переходите ко второму шагу, только если вы уверены, что способны.

Важное примечание:  В целях вашей безопасности убедитесь, что все электротехнические изделия установлены в соответствии с местными строительными нормами. Если у вас есть сомнения или это требуется по закону, сообщите об этом тому, кто зарегистрирован в программе самосертификации электротехники.

2. Отключите питание и убедитесь, что электричество отключено

Вы должны сделать это правильно, чтобы не получить удар током.

Перед тем, как подключить свет, убедитесь, что никакие бытовые приборы не используются, прежде чем выключать все выключатели на потребительском блоке или блоке предохранителей. Это подает питание на вспомогательные цепи.

Затем проверьте изоляцию электричества с помощью детектора напряжения. Держите устройство напротив проводов, и предупреждающий символ (например, красный свет или мигающий красный свет и звуковой сигнал) обычно загорается, если цепь все еще находится под напряжением.

3. Снимите существующую лампочку и фитинг

Снимите лампочку вручную и фитинг с помощью отвертки. Если ваш коммутируемый провод под напряжением уже помечен рукавом или изоляционной лентой, не удаляйте его.

Если нет существующей лампочки или арматуры (просто отсоединенные провода), пропустите этот шаг и перейдите к шагу четыре.

4. Настройте свой домашний измерительный прибор соответствующим образом

Домашний измерительный прибор позволит вам определить, какой из оголенных проводов является проводом, находящимся под напряжением, если он не маркируется в каждом случае.

Убедитесь, что ваш бытовой измерительный прибор настроен на сопротивление и режим проверки звуковых сигналов — это позволит измерить сопротивление и целостность провода, когда красный и черный зажимы-крокодилы или щупы прикреплены к каждому проводу.

5. Найдите подключенный провод под напряжением

Независимо от того, имеется ли существующая арматура (например, потолочная розетка), вам необходимо прикрепить красные и черные зажимы-крокодилы или щупы бытового измерительного прибора к каждому из трех комплектов. красного (или коричневого) и черного (или синего) проводов, чтобы найти подключенный провод под напряжением.

Каждый раз нажимайте выключатель света, чтобы проверить, не подается ли звуковой сигнал. Там, где есть звуковой сигнал, это коммутируемый провод под напряжением.

6. Различить коммутируемый провод под напряжением

Теперь, когда вы обнаружили коммутируемый провод под напряжением, вам нужно отличить его изоляционной лентой или оплеткой.

7. Правильно прикрутите все провода

Если у вас уже есть светильник или нет, теперь вам нужно прикрутить все провода к соответствующим клеммным колодкам на новом светильнике.

Вкрутите два нулевых провода (черный или синий провод) в левый блок (нейтральный блок), три провода под напряжением (красный или коричневый провод) в центральный блок (под напряжением) и коммутируемый провод под напряжением в правый блок ( блок переключения).

Два оставшихся отсека для винтов предназначены для размещения нулевого и токоведущего проводов держателя лампы.

8. Прикрепите патрон и лампочку

Теперь, когда свет подключен правильно, установите патрон, вкрутив нейтральный и активный провода в два последних пустых отсека для винтов. После этого установите лампочку вручную.

9. Снова включите питание

На этом этапе вы можете снова включить питание. Процесс подключения вашего светильника завершен!

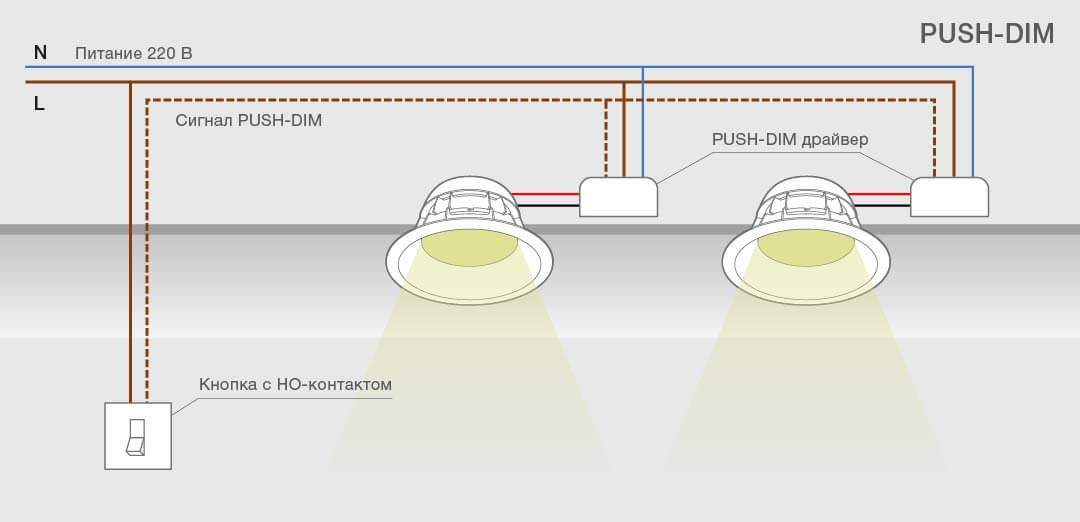

Чтобы узнать больше о том, как использовать новые светильники с диммером, прочтите наше руководство по диммированию.

Если вам нужны какие-либо дополнительные рекомендации, основанные на различных типах осветительных приборов, не стесняйтесь позвонить одному из наших сотрудников сегодня по телефону 01494 723 286. Мы открыты с 09:00 до 17:00 с понедельника по пятницу.

0
0
голосов

Рейтинг статьи

Как подключить патрон для лампочки

Патроны не только удерживают лампочки на месте. Они также обеспечивают электрическое соединение. В зависимости от устройства в розетку может быть встроен выключатель. Называется ли он патроном, держателем лампы, светильником или другим именем, его можно найти в разных формах и размерах.

Каждый держатель лампы рассчитан на определенный размер лампы. Мы рассмотрим некоторые из них, потому что процесс может различаться в зависимости от продукта. Но сначала, вот общий обзор того, как подключить держатель лампочки.

Подключение держателя лампочки

При выполнении любых работ по подключению важно соблюдать особую осторожность. Всегда существует риск удара током или ожога. Если вам неудобно или вы не уверены в выполнении этой задачи, обратитесь к профессиональному электрику. Тем не менее, процесс обычно происходит следующим образом:

• Присоедините держатель к фитингу : Прикрепляя фитинг лампы, протяните нить. В нижней части держателя есть винт; затяните его, чтобы зафиксировать деталь на месте.
• Прикрепите провода : На патроне лампочки обычно есть коричневый провод под напряжением и синий нейтральный провод. Вставьте эти провода в соответствующие разъемы. Держатель ES или E27 также будет иметь зеленый и желтый провод заземления.
• Защелкните соединительный блок на место : Блок подключения защелкивается в верхней части патрона лампочки. Если есть сопротивление, переместите деталь в противоположном направлении или убедитесь, что винт достаточно затянут.
• Завершите сборку : Соберите остальные детали, входящие в комплект. Все детали должны быть ориентированы в правильном направлении, независимо от того, завинчены они или защелкнуты.

Типы патронов для ламп

Несмотря на то, что они обычно имеют одинаковую конфигурацию проводки, патроны для ламп имеют разные конструкции. Вот несколько примеров держателей, с которыми вы можете столкнуться:

• Ламподержатели для реек : они ввинчиваются на место и используют либо винты Эдисона, либо байонетные крепления. Они могут устанавливаться вертикально на дверь или настенное крепление.
• Патроны для настольных ламп : Ориентированы вертикально и могут включать в себя любой основной тип крепления и часто включают переключатели.
• Держатели ламп для бутылок : Кабель и выключатель продеваются через отверстие, которое необходимо просверлить в основании пустой бутылки. Затем кабель протягивается к держателю лампочки, который вставляется в горлышко бутылки.
• Подвесные светильники : Предназначены для подвесных потолочных светильников, подвешиваются на шнуре или кабеле; лампочка вдавливается или ввинчивается снизу.

Патроны типов/размеров

То, как лампа крепится к патрону, является важным фактором. Два должны совпадать. Поэтому нужно знать тип основания. Крышка байонета имеет противоположные выступы, которые вставляются в держатель. Винт Эдисона имеет резьбу и является более распространенным, в то время как основание GU имеет два выступающих зубца и круглую головку, которая поворачивается и фиксируется на месте.
