Как самому подключить розетку — «Петрович.Знает»

Вы сделали дома перестановку, и теперь телевизор не достает до розетки. А может быть, старая розетка сломалась или не вписывается в свежий интерьер. В любом случае вам предстоит ее замена, перенос или новая установка. Опасную работу с электрикой нужно проводить под руководством профессионала. Андей Хрисанов — эксперт индивидуального управления ремонтно-строительными работами — научит вас быстро и безопасно подключать розетки самостоятельно.

Техника безопасности

Когда дело касается электрики, нельзя пренебрегать техникой безопасности. В случае с установкой розетки придерживайтесь следующих правил:

• Проводите монтаж в светлое время суток, а если света недостаточно, используйте фонарик.
• Перед началом любых электромонтажных работ обесточьте квартиру. Выключите главный автомат электрощита у входной двери, а еще лучше — отключите вводной автомат, который находится в подъезде.
• Проверьте индикаторной отверткой, есть ли ток в розетках. Для этого вставьте ее в розетку: сначала в одно отверстие, а потом в другое. Если индикатор загорится, значит в сети есть ток и вы отключили что-то не то.
• Даже обесточенные провода кладите так, чтобы они случайно не коснулись друг друга, а каждую скрутку закрывайте изолентой.
• Работайте в электрозащитных перчатках даже при выключенном электричестве.
• Используйте инструменты с прорезиненными рукоятками, которые не проводят ток.
• Помните, что прямые соединения алюминиевых и медных кабелей запрещены, потому что они могут вызвать короткое замыкание и пожар. Чтобы этого не случилось, соединяйте их только через клемму.
• Устанавливать розетку самостоятельно можно, только когда в квартире уже стоит распределительный щит.

Работая с электричеством, важно не запутаться в проводах. В современных домах к розетке ведут 3 кабеля:

• Фаза (чаще коричневый) — проводник, по которому ток приходит к электроприбору.
• Ноль (чаще синий) — проводник, по которому ток движется в обратном направлении.
• Заземление (чаще желто-зеленый) — проводник без напряжения, который защищает от удара током. В старых домах часто нет заземления, тогда розетку подключают на ноль. Но электрики рекомендуют установить устройство защитного отключения (УЗО) или полностью заменить проводку.

Если в вашей розетке цвета проводов фазы, ноля и заземления другие, можно определить, кто есть кто, с помощью индикаторной отвертки. Заземление обычно находится по центру или заметно в стороне от парных винтов фазы и ноля, так что определять его отверткой не надо. Включите электричество и по очереди коснитесь отверткой двух оставшихся контактов. Индикатор загорится при прикосновении к фазе, значит, другой контакт — это ноль.

Инструменты и расходники

Собираетесь ли вы установить розетку туда, где ее раньше не было, или на место старой — неважно. Набор инструментов будет отличаться незначительно. Вам понадобятся:

• Розетка. Для ванной комнаты нужно выбирать розетки с крышкой. Маркировка влагозащиты должна быть не ниже IP44: она означает, что розетка не сломается, если на нее попадут брызги; розетки с маркировкой IP55 переносят струю воды, а IP65 полностью защищены от песка, пыли и попадания любого количества осадков
• Индикаторная отвертка, чтобы проверить наличие тока в сети до начала работы и исправность новой розетки, когда закончите ее установку.
• Крестовая и плоская отвертка для монтажа.
• Подрозетник (монтажная коробка), подходящая под размер розетки. Ее выбирают, исходя из материала стен. Для сплошных стен из бетона или кирпича подходят обычные подрозетники, а для гипсокартона нужна коробка с зажимными лапками, чтобы она надежно держалась в полой стене. Подрозетники могут быть рассчитаны сразу на несколько розеток.
• Канцелярский нож для зачистки проводов или специальный нож для снятия изоляции.
• Лазерный или ручной уровень для разметки.
• Кусачки и плоскогубцы для обрезки, выпрямления и скрутки проводов.
• Самозажимные пружинные клеммы для соединения жил кабеля.
• Перфоратор и алмазная коронка D68, если нужно сделать новое отверстие под розетку. Диаметр 68 мм — стандартный для современных подрозетников.
• Саморезы 3,5 мм для крепления розетки к подрозетнику.
• Силовой кабель из 3 жил с сечением 2,5 кв. мм для переноса розетки или на случай, если вы хотите установить их сразу несколько в ряд. На 4 розетки понадобится около метра этого кабеля.

Как заменить старую розетку на новую

Демонтируем старую розетку

1. Отверткой выкрутите винт, который находится в центре розетки, чтобы снять ее лицевую панель (крышку). Под крышкой находится каркас розетки, прикрепленный к подрозетнику. Иногда его внутри нет, и каркас держится в отверстии за счет металлических лапок по бокам. Это не очень надежно, поэтому мастера настаивают на установке подрозетника.
2. Убедитесь, что в сети нет тока, коснувшись индикаторной отверткой всех контактов по очереди. Если индикатор не зажегся, можно продолжать работу. Выкрутите винты, которые соединяют каркас с подрозетником, чтобы получить доступ к проводам. Открутите винты от клемм, которые держат провода, и полностью снимите каркас с подрозетником.
3. Если розетка на этом месте вам больше не нужна, то выпрямите плоскогубцами концы проводов, обмотайте их изолентой и спрячьте все коммуникации в стену так, чтобы фаза не соприкасалась с нолем. Заполните отверстие монтажной пеной, срежьте лишнее, когда она высохнет, и зашпатлюйте этот участок перед его финишной отделкой.

Ставим новую розетку на место старой

1. У подрозетников на задней стенке обычно есть перфорированная разметка под отверстие, в которое продевают кабель. Выдавите пластик в новом подрозетнике пальцем или, если перфорация недостаточно глубокая, вырежьте его канцелярским ножом. Вставьте в отверстие в стене новый подрозетник и проденьте через отверстие провода. Подрозетник должен быть надежно закреплен в стене, поэтому его клеят на гипс или алебастр. Мастера рекомендуют гипсовый клей: он хорошо держит форму и схватывается не мгновенно, чтобы можно было поправить положение подрозетника.
2. Снимите крышку новой розетки, открутив большой винт в центре, и отложите ее в сторону. Подключите к каркасу розетки провода: раскрутите крепления зажимов, чтобы провода свободно входили в них; соедините их с клеммами и затяните винты. Главное — верно подключить заземление. Фазу же чаще вставляют справа, а ноль слева, но если сделаете наоборот, то ничего страшного не случится.
3. Вы можете закрепить каркас в подрозетнике горизонтально или вертикально. Разницы нет, делайте так, как вам будет удобнее вставлять вилку в розетку.
4. С помощью саморезов зафиксируйте розетку в подрозетнике. Сверху закрепите лицевую панель и затяните центральный винт.

Когда установите розетку, включите электричество и коснитесь индикаторной отверткой по очереди каждого контакта. Индикатор должен зажечься в том месте, где находится фаза, — это значит, что вы все сделали правильно. Если индикатор не загорелся, а вы уверены, что не допустили ошибок, то, возможно, где-то поврежден провод. Проверить целостность линии, найти проблему и исправить ее — уже работа профессионального электрика.

Как перенести розетку в другое место

Ищем скрытую проводку

В большинстве квартир установлена скрытая проводка, то есть все коммуникации находятся внутри стен. Это значит, что для переноса розетки стену придется проверить:

1. С помощью уровня сделайте на стене разметку под новую розетку и штрабу для кабеля. Согласно ПУЭ 6.6.30, розетки должны быть установлены не выше 100 см от пола, в остальном выбор места за вами. Учтите еще, что в ванной, туалете и на кухне розетки должны быть расположены на расстоянии не меньше 60 см от пола и сантехники.
2. Индикаторной отверткой проверьте, не проходит ли на месте разметки скрытая проводка. Переведите отвертку в режим «Н» и приложите кнопкой к стене. Водите отверткой по разметке, и если внутри есть проводка, индикатор даст вам об этом знать. В безопасном месте просверлите отверстие для подрозетника перфоратором с алмазной коронкой D68. Разметку, проходящую от одной розетки к другой, также просканируйте.

Прокладываем кабель от старой розетки и устанавливаем новую

1. Демонтируйте старую розетку. Напомним основные этапы: снимите лицевую панель, убедитесь, что розетка не под напряжением, выкрутите винты, соединяющие каркас с подрозетником, открутите винты от клемм и снимите каркас с подрозетником.
2. Проштрабите перфоратором канал от старой розетки к новой по разметке. Для кабеля на 3 жилы толщиной в 1 см минимальная глубина штрабы будет 3–4 см.
3. Возьмите кабель с 3 жилами и сечением 2,5 мм. Зачистите его концы, сняв примерно 1 см изоляции ножом и кусачками.
4. Соедините через пружинные клеммы 3 жилы кабеля с 3 жилами кабеля из старой розетки, которые соответствуют друг другу (фаза, ноль и заземление).
5. Просверлите в штрабе несколько отверстий под дюбель на произвольном расстоянии друг от друга. Уложите внутрь кабель, ведущий от старой розетки к новой, и закрепите пластиковыми дюбелями-хомутами.
6. Поскольку эта розетка больше не понадобится, закройте ненужное отверстие в стене.
7. Поставьте розетку на новом месте. Кратко снова перечислим этапы: вставьте подрозетник на место новой розетки, проденьте через отверстие в подрозетнике силовой кабель, зачистите контакты, приклейте подрозетник, подключите к каркасу розетки провода через клеммы, зафиксируйте на саморезы каркас розетки в подрозетнике, поставьте на место лицевую панель и затяните центральный болт.

Как установить новую розетку

Можно подключить новую розетку через автомат в щитке или запитать от другой розетки. В обоих случаях придется штрабить стену и вести провод от щитка или от розетки. Принцип подключения тоже одинаковый, поэтому выбирайте вариант, который ближе. Обычно ближе оказывается другая розетка.

1. Определите место для розетки.
2. Проложите кабель от старой розетки.
3. Демонтируйте розетку, через которую будете подключать новую.

Подключаемся к другой розетке:

1. Проденьте кабель сквозь подрозетник розетки, к которой вы подключаетесь. Используйте короткий отрезок кабеля с 3 жилами и сечением 25 кв. мм. С одного конца соедините его самозажимными клеммами с розеткой, которую вы демонтировали. Другим концом подключите к силовому кабелю, идущему к новой. Благодаря этому соединению ток будет питать обе розетки одновременно.
2. Верните на место «розетку-донор».
3. Установите новую розетку.

Резюме

При монтаже розетки в первую очередь нужно позаботиться о безопасности: отключить электричество, работать в защитных диэлектрических перчатках и использовать инструменты с прорезиненными рукоятками, которые не пропускают ток. В остальном даже новичок справится с установкой розетки, если внимательно прочтет нашу инструкцию и поймет принцип подключения контактов.

Узнайте больше:

• Как подключать светодиодные ленты: быстро, просто, правильно
• Что выгоднее для частного дома — три фазы или одна
• 8 проверенных способов повесить телевизор на стену из гипсокартона

20.05.2022

Товары из статьи

Фонарь налобный Navigator (949171) светодиодн…

Отвертка плоская 140 мм 100-500 В Witte индик…

Перчатки латексные диэлектрические Эконом (1 …

Набор диэлектрического инструмента 1000 В КВТ…

Щит распределительный встраиваемый Schneider …

Розетка Schneider Electric Glossa GSL000143 с…

Отвертка крестовая PZ1 75 мм Hesler

Отвертка плоская SL6 100 мм Hesler

Подрозетник Schneider Electric для бетона d71…

Нож строительный Hesler 18 мм с ломающимся ле. ..

Нож 1000 В Vira (397032) для удаления изоляци…

Уровень лазерный ADA CUBE Mini Professional E…

Уровень STABILA 70 80 см 2 глазка

Кусачки диагональные Stanley Fatmax (0-89-859…

Плоскогубцы 160 мм

Клемма на 4 провода Wago 2273-244 0,5-2,5 кв….

Перфоратор электрический Интерскол П-30/900ЭР…

Коронка алмазная Trio-Diamond (400068) по кер…

Саморезы универсальные 35×3,5 мм оцинкованные…

Кабель Севкабель NYM 3×2,5 (100 м)

Дюбель-хомут для круглого кабеля Tech-Krep 5-…

Клей для ПГП, ГКЛ, ГВЛ Кнауф Перлфикс гипсовы…

самостоятельная установка розетки с заземлением

Современному человеку не надо объяснять, что такое розетка. То, что розетка нужна для подключения электроприборов к общей сети, знают с детства абсолютно все. Но что делать, если розетка вышла из строя, и ее надо заменить или установить там, где ее раньше не было? Для того чтобы установить новую розетку, необходимо знать ее устройство и технологию подключения.

Розетка с заземлением состоит из пластмассового корпуса, где расположена рабочая часть. Внутри находятся клеммы, к которым крепятся контакты и пружины для вилки. Практически все современные розетки имеют заземляющие контакты. Заземление позволяет снять напряжение с электроприборов и повышает безопасность всей системы. Розетки с заземлением имеют несколько типов: французские оснащены третьим штырьком, американские имеют боковые отверстия с прорезями. В России распространен немецкий вариант розеток с заземлением. В центре имеется цилиндрическое углубление с отверстиями для штырей вилки, а по бокам – металлические детали небольшого размера.

Провести заземление в доме сможет любой электрик, однако идеальный вариант, когда этими работами занимаются во время капитального ремонта, тогда все провода можно аккуратно «утопить» в стены.

Контур заземления, как правило, состоит из трех-четырех металлических уголков, их закапывают в землю так, чтобы люди не спотыкались о них. Для разводки по дому кабеля заземления используют медный провод сечением не меньше 1,5 мм. В многоквартирных домах есть заземленный щиток, который находится на верхних этажах подъезда. От него тянется витая медная проволока в квартиру.

Второй и, по мнению многих электриков, более безопасный вариант заземления розеток для квартир – зануление. Производится путем подключения проводника к нулевому кабелю, который проходит через распределительный щиток в подъезде. Как правило, нулевой кабель имеет контакт со щитком через болт, именно к этому болту и нужно подсоединить проводник и завести его в квартиру.

Перед тем, как приступить к монтажу, фото (схему) процесса надо тщательно изучить, чтобы избежать неприятных ситуаций во время работы.

После того, как выполнена разводка сети, и кабели подведены к гнездам, можно приступать к подключению розеток.

Пошаговая инструкция как подсоединить розетку с заземлением:

• Отключить электроснабжение на щитке
• Убедиться в том, что электричество отключено. Это делают с помощью индикатора. Если он не работает, значит можно приступать к работе
• Убрать старую розетку. Для этого откручивают винт, расположенный на корпусе. После этого ослабляют лапки, которые фиксируют розетку к стене, вытаскивают ее и обрезают провода
• Почистить или заменить на новый старый подрозетник
• Снять внешнюю изоляцию и зачистить концы проводов
• Подключение кабелей к розетке. Оголенная часть провода заводится в клемму и затягивается винтом. Для более надежного подключения, рекомендуют оголенную часть провода загнуть кольцом
• Присоединить третий кабель заземления к контакту розетки
• Зафиксировать корпус винтами
• Прикрутить пластмассовую крышку

Оболочки всех входящих в квартиру проводов имеют разную расцветку. Провод заземления выполнен в желто-зеленой гамме, фазный – в красной или коричневой. Нулевой провод – обычно синий или голубой.

Подключение двойной розетки

Если одной розетки недостаточно, используйте двойную. При подключении розетки с заземлением необходимо помнить, что к гнезду должны обязательно подходить провода ноль и фаза. Ноль всегда находится слева, фаза справа, кабель заземления по центру. Кроме того, провода различают по цветам: фаза 1 – коричневый или красный кабель, фаза 2 – черный, фаза 3 – серый, ноль – синий, заземление – желто-зеленый.

Монтаж тройной розетки производится по принципу двойной.

В последнее время используют двойные и тройные розетки с одним входом, куда поступает электричество, и клеммой для заземления. Потом оно равномерно распределяется на отводы.

Как проверить работу розетки с заземлением

Крепко зафиксированная розетка с заземлением не гарантирует исправную работу прибора. Иногда при проведении зануления совершается распространенная ошибка: закрепление защитного контакта и фазы. Проверить, есть ли заземление в розетке, можно индикаторной отверткой. Приложите отвертку к фазному гнезду, а к сенсору – щуп провода с изоляцией. Если индикатор загорелся, то заземление в розетке есть, и подключение розетки с заземлением было произведено правильно.

Если работы по подключению розеток вызывают затруднения, можно заказать услуги специалистов сервиса Юду. Вызов оформляется через сайт youdo.com быстро, абсолютно бесплатно, а мастера работают профессионально и недорого.

Посмотреть видео о том, как установить розетку с заземлением, можно здесь.

Как работает YouDo?

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Рассмотрим как подсоединить провода к розетке

Подключаем розетку

Выполняя ремонт или монтаж своей электрической сети, вы можете столкнуться с вопросом, как соединить провода в розетке. Вопрос это не сложный и не требует каких- то особых познаний.

В то же время существуют нюансы, которые могут завести в ступор не профессионала. Поэтому в данной статье мы рассмотрим все тонкости подключения розеток, а также разберем все возможные варианты, с которыми вы можете столкнуться во время ремонта.

Содержание

• Возможные варианты подключения розеток
  • Подключение обычной розетки
  • Подключение последовательно нескольких розеток
  • Подключение от розетки сети освещения
• Вывод

Возможные варианты подключения розеток

В данной статье мы рассмотрим вопросы, связанные непосредственно с подключением розеток; вопросы, связанные с подключением от розеток других электроприемников, а также коснемся ситуаций, связанных с проверкой работоспособности розеток.

Подключение обычной розетки

Прежде всего, давайте разберем вопрос, как соединить провода на розетке?

Для этого нам необходимо подвести к ней фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто расположена под потолком выше выключателя освещения на входе в комнату. Но сразу отметим, что это не норма, а негласное правило.

Простое подключение розетки

Итак:

• Прежде чем подключать розетку, нам следует ее установить и, если применяется скрытый способ монтажа проводки, проложить к ней штробы от распредкоробки. Останавливаться на этом не будем, видео данного аспекта работ вы можете найти на страницах нашего сайта.
• Когда установка розетки окончена и выполнены все подготовительные мероприятия, можно приступать непосредственно к подключению. Для этого нам необходимо открыть распределительную коробку. Перед этим следует снять напряжение со всех проводов, расположенных в ней, а лучше сразу отключить вводной автомат на ваш дом или квартиру.
• Вскрыв распределительную коробку, нам следует определить фазный, нулевой и защитный провода от питающего линию кабеля. Если ваша электрическая сеть смонтирована в соответствии с п. 1.1.29 ПУЭ, то желто-зеленый провод является защитным, голубой провод – нулевым, а третий провод — фазным.
• Если ваша разводка по дому выполнена «как-нибудь», то приступаем к поиску фазного, нулевого и защитного провода. Для этого следует обеспечить доступ к оголенным частям подводящего провода. Затем развести их в стороны, обеспечив удобство работы.
• Теперь мы можем подать на провода напряжение. Используя двухполюсный индикатор напряжения, определить фазный, нулевой и защитный провода.

Обратите внимание! Мы советуем использовать именно двухполюсный указатель напряжения ввиду его большей надежности и функционала. При этом его цена не разорит даже самый скромный бюджет. А набор функций, таких как индикация напряжения, определение наличия цепи и возможность использовать как обычный емкостной индикатор, позволяют решать практически любые задачи.

Простейший двухполюсный индикатор напряжения

• Для определения нулевого и защитного провода необходимо при снятом напряжении отключить нулевой провод в вашем распределительном щитке. Затем подать напряжение и в распределительной коробке определить нулевой провод по отсутствию цепи между проводом и землей.

Обратите внимание! Очень важным является не перепутать нулевой и защитный провод, иначе у вас могут возникнуть серьезные проблемы с энергонадзором. А при наличии современного электронного счетчика это будет выявлено при первом же обходе.

• Если ваша электрическая сеть выполнена в соответствии с нормами ПУЭ, то п.4 – 6 нашей инструкции вы можете опустить. Вместо этого вам следует подключить к соответствующим клеммам фазный, нулевой и защитный провода       и проложить их к розетке. При этом, согласно п. 2.1.22 ПУЭ, в месте подключения как в распределительной коробке, так и в коробке розетки, следует предусмотреть запас провода. Это особенно актуально при соединении розеток aлюминиевыми проводaми.
• Теперь подключаем провода к розетке. Главное, не ошибиться с подключением защитного провода. Его следует подключить к заземляющим контактам розетки. Фазный же и нулевой провода подключить к силовым контактам розетки. Причем, какой провод куда — совершенно без разницы.
• После закрытия крышек распределительной коробки и окончательной установки розетки, можно подать напряжение и испытать нашу розетку. Если вы сделали все как советует наша инструкция, то все будет работать без замечаний.

Подключение последовательно нескольких розеток

В некоторых случаях в целях экономии может возникнуть необходимость подключения последовательно сразу нескольких розеток. Это также не представляет сложности, и выполнить это своими руками достаточно просто.

На фото представлена схема подключения нескольких розеток последовательно

Итак:

• Сначала, используя методику, описанную выше, подключаем первую розетку. Затем к клеммам первой розетки подключаем соответственно фазный, нулевой и защитный провода, идущие на соседнюю розетку.
• На второй розетке соответственно подключаем приходящие провода. Причем, здесь, опять- таки, важно правильно подключить только защитный провод. Очередность подключения остальных не так важна. Хотя справедливости ради стоит отметить, что придерживаться норм ПУЭ следует. Ведь это исключает возникновение проблем при ремонте.
• Отдельно хотелось бы остановиться на вопросе: как подсоединить розетку с 4 проводами во время ремонта? Ведь ситуация, когда вы вскрываете неработающую розетку, а там 4 провода — многих вгоняет в ступор. Здесь нет нечего страшного, и сейчас мы с вами разберем этот вопрос.
• Если розетка не работает, то сначала необходимо определиться с причинами. Если визуально никаких проблем не видно, то используем наш двухполюсный указатель напряжения.
• Сначала проверяем наличие фазы и «нуля» на любом из четырех проводов. Если на одной паре есть и фаза и ноль, то после снятия напряжения подключаем их к нашей розетке. Остальные два провода, если они питают розетку, также подключаем к выводам розетки в случайном порядке.

Обратите внимание! Мы оговаривали, что в случайном порядке подключаем только в том случае, если они питают розетку. Если от них запитано освещение, то вам необходимо определить провод, идущий к выключателю, и именно его подключить к фазной клемме розетки. Но об этом — ниже. Для того же, чтобы определить, что питается от этой розетки, проверьте работоспособность ближайших розеток и освещения. Причем, сделать это необходимо не только в этой, но и в комнате смежной со стеной, на которой установлена розетка.

Подключение от розетки сети освещения

Хотя данная схема применяется достаточно редко, но и ее можно встретить. Ведь она не так уж сложна, но при этом может дать существенную экономию средств и времени. Поэтому, если вы вскрыли розетку, а там увидели три или четыре провода, не пугайтесь.

Подключение выключателя от розетки

Итак:

• Если во время ремонта розетки при ее вскрытии вы обнаружили три провода, то один, скорее всего, идет к ближайшему выключателю. Это легко проверить, отключив его.
• Для работоспособности сети освещения после ремонта нам следует подключить его cнова. Согласно п.6.6.28, сделать это необходимо именно на фазный провод. Но тут будьте внимательны. Если ваш дом строился давно, а проводка не переделывалась или переделывалась не профессионалами, то лучше удостовериться.
• Для этого отключаем наш провод от клемм розетки и включаем выключатель, к которому он подключен. Если на наш провод пришел «ноль», то мы все делали правильно. Если же на проводе показывает фаза, то провод следует подключить к нулевой клемме розетки. Это следует отметить и при ближайшем ремонте обязательно изменить.
• Но возможны варианты, когда вскрыв розетку, вы обнаружите четыре провода, питающих сеть освещения. Тут тоже нет нечего страшного.
• В этом случае у нас и нулевой и фазный провода для сети освещения берутся от розетки. После устранения неполадок нам достаточно все восстановить. Только перед тем, кaк подсоединять розетку с 4 проводaми, следует удостовериться, что провод, идущий к выключателю, подключен к фазной клемме розетки, а нулевой соответственно к нулевой клемме.

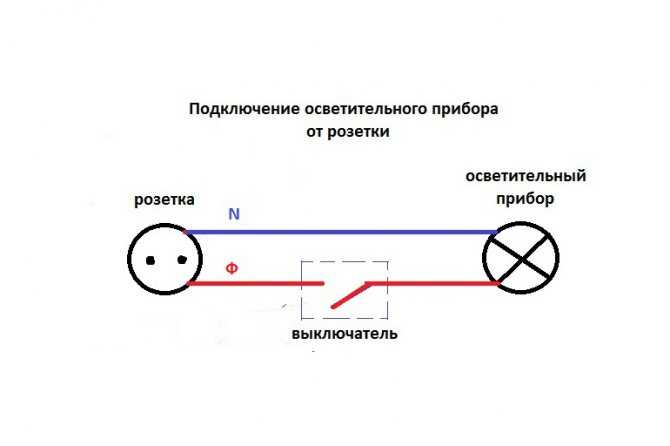

Подключение осветительного прибора от розетки

Вывод

Мы рассмотрели практически все возможные варианты, с которыми вы можете столкнуться при монтаже и ремонте розеток. Но некоторые «мегаспециалисты» забывают нормы ПУЭ, приведенные в п.1.1.27 и 1.1.28, в которых сказано, что все электроустановки должны иметь максимально простую и наглядную схему.

Из-за этого возможны казусы. Поэтому, выполняя монтаж своей электрической сети, «не стоит изобретать велосипед», а следует все делать по правилам. Это сохранит не только множество нервов и сил тем, кто будет заниматься ремонтом, но и возможно их жизнь.

Подключение розетки на 220 Вольт своими руками

Содержание

• Вопросы безопасности
• Схема подключения
• Инструкция по подключению

Электрическая розетка – установочное устройство штепсельного соединения, предназначение которого заключается в создании надежной коммутации (контакта) со штепсельной вилкой подключенного прибора. Эта коммутация должна быть безопасной для человека, для чего требуется исключить возможность любого контакта с находящимися под напряжением проводами и деталями. Среди бытовых розеток 220 вольт различают двухполюсные и трехполюсные. Первые, используются для подключения электроприборов в случаях, когда заземление корпуса не требуется. Трехполюсные имеют заземляющий нож для целей заземленияи могут использоваться только с вилками, также имеющими заземляющий контакт.

Розетки выпускаются для скрытой и открытой проводки, в самых разных вариантах исполнения: одно-, двух-, трехпозиционные (и более). К ним одновременно можно подключить несколько электроприборов.

Важно! При подключении нескольких электроприборов необходимо следить, чтобы суммарная их мощность не превышала максимально допустимую силу тока для используемой розетки (10 или 16 ампер). При разрешенной силе тока 10 ампер, максимально допустимая мощность одновременно подключаемых приборов не должна превышать 2,2 кВт.

Вопросы безопасности

К работам по установке розетки, как и к любым другим работам с электроустановочными устройствами, можно приступать только после отключения автомата в электрощите, от которого подключено устройство. В помещениях, где нет автомата, необходимо вывернуть пробки. После отключения автомата с помощью индикаторной отвертки, необходимо проверить отсутствие напряжения.

Схема подключения

Существует два способа подключения розеток: от распределительной коробки электропроводки в доме или квартире, или шлейфом (в этом случае последующее устройство подключается от предыдущего). Непосредственное подключение от распределительной коробки считается основным и самым надежным способом.

При подключении шлейфом уменьшается расход кабеля и количество кабелей в распределительной коробке. Однако существует запрет на подключение таким способом более четырех розеток. Кроме того, если пропадет контакт в одном из их, не станут работать все идущие за ним. При последовательном соединении (шлейфом) напряжение в собранной сети будет повышаться от первого электроустановочного устройства к последующим, что может привести к чрезмерному их нагреву. По этой причине подключение шлейфом целесообразно делать, когда к розеткам планируется подключать маломощные электроприборы: ночники, светильники, зарядные устройства для ноутбуков или телефонов. Подключение шлейфом силовых трехфазных розеток запрещено.

При составлении монтажного плана электропроводки помещения (квартиры, коттеджа), желательно подключать все одиночные устройства и их блоки к распределительной коробке напрямую. Особенно это касается блоков. Исключение можно сделать для находящихся рядом одиночных розеток при далеко расположенной распределительной коробке.

Внимание! Общепринятые цвета проводов в бытовой электропроводке: синий – ноль (нулевой рабочий), белый, черный, коричневый, серый или красный – фаза, желто-зеленый – нулевой защитный (заземляющий проводник).

Инструкция по подключению

Порядок действий для подключения электроустановочного устройства:

• провода должны выступать из стены при установке встроенного устройства примерно на 50-70 мм и располагаться снизу;
• провода зачищаются ножом от изоляции на длину 10 мм;
• на изделии российского производства откручиваются болтики на контактах (не полностью!). На импортных изделиях провода вставляются в самозажимной контакт;
• в боковые контакты устройства вставляются фаза и ноль, заземляющий проводник вставляется в центральный контакт;
• болтики на контактах закручиваются отверткой с усилием, но так, чтобы не перетянуть их и не сломать;
• перед установкой устройства в монтажную коробку надо проверить надежность зажатия проводов в контактах и их изоляцию;
• устройство устанавливается в монтажную коробку, проверяется горизонтальность установки, распорные зажимы закручиваются, затем устанавливается планка и лицевая панель.

В одиночную монтажную коробку можно без проблем установить двойную розетку. По размеру она подходит. В боковые контакты устройства вставляются провода фаза и ноль, а заземляющий проводник вставляется в центральный контакт. У него есть незащищенные металлические пластины заземления.

При необходимости подключения нового электроустановочного устройства в старую монтажную коробку (в домах старой постройки в монтажную коробку обычно устанавливался металлический стакан) специалисты советуют выбирать розетки Schneider с двумя пластиковыми платформами, отверстия в которых можно использовать для вкручивания дюбель-шурупов. На стене делается разметка под дюбеля, отверстия просверливаются дрелью под небольшим углом, чтобы дюбели не попали в мягкий гипс. Платформы прикручиваются дюбель-шурупами и розетка устанавливается очень надежно. При такой установке не требуется менять старый металлический стакан на новый пластиковый.

Подключить розетку на 220 Вольт особого труда не составляет. Надо только для своей безопасности отключить соответствующий автомат в электрощите или выкрутить пробки. Зная цветовую маркировку проводов, дальше работа пойдет быстро.

• Как правильно установить варочную панель в столешницу

• Как установить инфракрасный обогреватель самостоятельно

• Как подключить кондиционер к электросети самому

• Подключение телефонной розетки rj11, схема

Как подключить розетку своими руками

Содержание:

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

1. Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т. д.).
2. Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

1. Под гипсокартон.
2. Для бетона и кирпича.

Подрозетники: для гипсокартона (А) и бетона или кирпича (В)

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Конструкция двойной розетки под установку в один подрозетник

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Типовые размеры подрозетников

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Выбор типа подключения – внутреннее или наружное

Перед тем, как установить дома обычную розетку, проделывается достаточно большой объем работы. Сначала производится расчет проводки, на основании которого подбираются сами устройства и провода, которые будут к ним подходить. Затем по всей квартире прокладывается проводка, а сами розетки устанавливаются до или после окончательной отделки стен, в зависимости от того, какой способ будет применяться.
наружная розетка — слева, внутренняя — справа

Разные типы розеток созданы для применения в определенных условиях, но при выборе способа как установить розетку в квартире, чаще всего руководствуются вопросом удобства монтажа. Не всегда есть возможность и необходимость прокладывать кабель внутри стены, тем более, что определенный процент розеток будет подключаться по временной схеме – например, если это происходит на съемной квартире.

Внутренние и внешние розетки работают одинаково, а их подключение отличается только мелкими деталями. Главная же последовательность действий всегда одинаковая.

Пошаговые инструкции по подключению розеток

Определиться с вопросом о том, как правильно подключить розетку поможет изучение существующих способов подсоединения ее контактов к электрической сети. Но прежде желательно разобраться с видами этих изделий по их назначению По этому признаку они делятся на следующие типы:

• Розетки без заземления.
• С заземлением.
• Для подключения мощной силовой нагрузки (духового шкафа, например).

Рассмотрим каждый из этих случаев более подробно.

Подключение розетки с заземляющим контактом

Чтобы подключить розетку с третьим (заземляющим) контактом, необходимо, чтобы все жилы квартирной электропроводки были задействованы при монтаже. Одну из клемм следует подсоединить к фазному проводу, вторую – к нулевому, а к третьей нужно присоединить провод в желто-зеленой изоляции.

Подключаем розетку с заземляющим контактом — пошаговая инструкция в фото-галерее

Заземление бытовых устройств необходимо для защиты пользователя от случайного удара электрическим током. Такое возможно в ситуации, если у электрического прибора повредится изоляция, а напряжение 220 Вольт попадет на его металлический корпус. Наличие отдельного контакта, подсоединенного к надежному заземляющему устройству, снизит потенциал в этом месте до значения, безопасного для жизни человека.

Подключаем розетку без заземления

Подключить розетку без заземляющего контакта не составит особого труда. Она подключается аналогично розетке с заземлением, нов этом варианте подключения задействовано только два контакта (один фазный и один нулевой).

Подключаем розетку без заземляющего контакта — пошаговая инструкция в фото-галерее

Если в электропроводке в квартире имеется провод в желто-зеленой изоляции, предназначенный для заземления – он временно оставляется свободным. Чтобы  он не мешал монтажу – его обычно отгибают в сторону, а конец надежно изолируют.

Подключаем розетку для электроплиты

Чтобы подключить розетку для электроплиты может потребоваться специальное электроустановочное изделие (это зависит от того, какая вилка приложена к ее комплекту).

Для подключения электроплиты розетки могут быть:

• трехконтактные для однофазных сетей;
• четырехконтактные для трехфазных сетей;
• пятиконтактные для трехфазных сетей.

Трехконтактная силовая однофазная розетка и вилкаЧетырехконтактная трехфазная силовая розетка и вилкаПятиконтактная трехфазная розетка с вилкой

В некоторых моделях электроплит вилка в упаковке вообще отсутствует. В этом случае питающие провода с помощью винтовых клемм коммутируются на специальной контактной планке, предусмотренной в конструкции агрегата.
Схемы подключения розетки для электроплиты при однофазной, двухфазной и трехфазной сети

При наличии особой вилки используется розетка 4-го типа (согласно приведенной ранее классификации). Два ее верхних контакта подсоединяются к фазе и нулю, а третий (нижний) – к заземляющему проводу в желто-зеленой изоляции.

Различные варианты подключения розеток (схемы и пояснения)

Подключить розетку с заземлением и без него к действующей электросети можно самыми различными способами, а именно:

• По схеме, предполагающей «запитать» розетку от распределительной коробки.
• Включить розетку через автомат, расположенный в вводном шкафу.
• Подсоединить ее к контактам учитывающего энергию электросчетчика.
• Подать питание на ее контакты от цоколя лампочки (люстры).

Помимо этого можно подключить розетку от розетки, уже установленной в определенном месте. Каждый из этих способов коммутации нуждается в отдельных пояснениях.

Как подключить розетку от распределительной коробки

Чтобы подсоединить контакты розетки к проводам в распределительной коробке потребуется найти в ней провод в красной, белой или коричневой изоляции. На этой же клеммной планке к свободному контакту подводится и закрепляется провод от розетки. Затем следует отыскать планку, на которой собраны проводники в изоляции синего цвета и подсоединить к ее клемме вторую розеточную жилу. Если в ней предусмотрена заземляющая клемма – от нее протягивается отдельный провод до соответствующего контакта распределительной коробки, соединенный с полноценным заземляющим устройством.

Подключаем розетку от автомата в щитке

Если предполагается установить отдельную розетку в линию питания стиральной машины или посудомойки, например – ее можно подсоединить через соответствующий автоматический выключатель, установленный в щите. Но перед тем как подключать розетки к автомату в щитке потребуется протянуть до них отдельный кабель, жилы которого рассчитаны на потребляемый «мощной» нагрузкой ток.

Подключение розетки от автомата в щиткеПодключение розетки от автоматаПодключение розеток от автомата

Для таких линий обычно выбирается кабель с сечением жилы не менее 4 мм кв., а автомат – с расчетом на токовую уставку 32 Ампера. Узнать о том, как подключают розетки в щитке можно и при рассмотрении обычных питающих линий, рассчитанных на «рядовые» бытовые потребители. В этом случае к одному линейному автомату подключают сразу несколько стандартных розеток на токовую уставку до 25 Ампер.

Самое простое решение — подключаем розетку от лампочки

Возможны ситуации, когда во время ремонта квартиры в одной из комнат требуется розетка для подключения электродрели, например, или любого другого электрического инструмента. Вместе с тем в помещении отключена силовая линия с установленными в ней розетками, а кабель осветительной части не обесточен. В этом случае единственный способ получить нужное напряжение 220 Вольт – подсоединить к розетке цокольные контакты отдельной лампочки на люстре или в бра.

Нам потребуется: лампочка, вкрученная в патрон с подключенным к нему кабелем от распредкоробки и выключателя.Откручиваем винт и отделяем крышку от розеткиПодготавливаем кабель для подключения розетки к лампочке. Зачищаем провода с обеих сторон.Подсоединяем два провода от кабеля на розетку. Какой куда — не имеет значения.Прикручиваем крышку розетки к ее корпусуПодсоединяем кабель от розетки к контактам на цоколе патрона. На эти контакты теперь будет приходить питание 220 В на лампочку и на розетку.Подсоединили кабель от розетки к контактам на цоколе патрона и собираем патрон.Розетка подключена к лампочке и будет работать при включенном выключателе

Для этого потребуется найти место подводки к осветительному прибору фазы и нуля (они обычно коммутируются через переходники с винтовыми зажимами). К ним следует подсоединить два длинных провода от розетки и разместить ее в безопасном месте. Для подачи напряжения от лампочки достаточно будет нажать на клавишу выключателя. Если пользователь не желает расходовать электроэнергию на освещение комнаты – один из отходящих в сторону лампы проводов следует отсоединить от переходника.

Подключаем розетку от счетчика

Чаще всего к такому варианту коммутации приходится прибегать в дачных условиях. При подключении розетки к счетчику необходимо учесть следующее:

• • В загородных домах и квартирах однофазный электросчетчик имеет четыре контактных болтовых соединения.
  • С его выхода напряжение поступает на общий автомат защиты по вводу, затем на УЗО (устройство защитного отключения) и далее на розетку.

Подсоединение одной розетки к другой шлейфом

В домашнем хозяйстве нередки ситуации, когда после приобретения очередного прибора свободных розеток не хватает.

Обратите внимание: Использование тройника на кухне, в частности, не очень удобно, так он не всегда надежно держится в гнезде розетки и занимает полезное место.

Если пользователь уверен, что подводящая напряжение линия выбрана с запасом по току и мощности (по сечению ее жил) – он вполне может подсоединить к уже имеющейся еще одну, включенную шлейфом дополнительную розетку. Для этого потребуется проложить от нее отрезок кабеля нужной длины, а затем «зачистить» его концы и соединить одноименные клеммы и того и другого изделия.

Схема подключения розеток шлейфомПодключаем розетки шлейфом

В заключение отметим, что выбор конкретного способа подключения зависит от множества факторов. Основной из них – это с какой целью установочное изделие используется (для подключения каких потребителей предназначается). При этом также учитывается его тип, подходящий для решения конкретных задач (принимается во внимание сколько штырей имеется в розетке, в частности).

Стандартные этапы монтажа

Чтобы розетка работала долгое время и не создавала никаких проблем, нужно внимательно отнестись к ее установке. Важно все делать правильно и последовательно, без спешки. Только в таком случае можно гарантировать хороший результат.

Шаг 1: Перед монтажом розетки необходимо отключить напряжение и разобрать электроустановочное изделие. Шаг 2: Используя отвертку, отделяем лицевую панель устройства от рабочего механизма.

Этап 3: Действуя бокорезами или пассатижами, аккуратно снимаем изоляцию с крайних 1 см каждого из трех проводов

Этап 4: Подгибаем провода для удобства подключения устройства. В центре должен быть провод заземления

Этап 5: Вводим фазу (коричневый провод), ноль (голубой) и землю (желто-зеленый) в соответствующие клеммы и затягиваем соединения

Этап 6: Вращая крепежные винты согласно часовой стрелке, фиксируем механизм розетки в установочном месте. Не затягиваем пока с усилием

Этап 7: Обычным строительным уровнем или нивелиром проверяем горизонтальность и вертикальность установки механизма. Если отклонений не выявлено, затягиваем крепеж

Этап 8: К зафиксированному в гнезде механизму розетки присоединяем лицевую панель и крепим ее шурупами. Разборка розетки перед установкой. Внешняя панель и механизм розетки. Подготовка кабеля к подключению. Подготовка проводов к подсоединению. Ввод силовой проводки в винтовые клеммы. Фиксация механизма розетки в гнезде. Проверка правильности положения механизма. Установка и крепление лицевой панели.

Подготовка перед установкой

Подготовительный этап установки начинается с покупки нужной модели и необходимого количества розеток. Здесь важно учитывать, где они будут устанавливаться и подбирать модели, которые наиболее подойдут в конкретном помещении.

Для кухни важно подобрать нужное количество розеток, а питающий кабель должен быть рассчитан на суммарную нагрузку всех приборов, которые будут в них подключаться

Затем надо взять инструменты, которые могут пригодится в процессе монтажа. Это строительный уровень, сама розетка, отвертки для закручивания креплений и шурупов, нож строительный или стриппер для снятия изоляции, плоскогубцы, специальная отвертка для проверки напряжения, изолента.

Все инструменты, необходимые для монтажа, лучше подготовить заранее, чтобы ничего не отвлекало в процессе работы

Если предстоит не просто заменить старую розетку новой, а установить дополнительное место для подключения электроприборов, то могут пригодится обширный набор материалов и инструментов.

Потребуется подрозетник (монтажная коробка), перфоратор для проделывания углублений под рабочий механизм, насадки для перфоратора нужного диаметра, линейка/рулетка, простой карандаш, строительная гипсовая смесь.

Если предстоит установка розетки в бетонную стену, то можно использовать перфоратор с коронкой по бетону, чтобы отметить нужный диаметр будущего подрозетника. Затем буром пробивать отверстия и удалять лишние куски бетона

Отключение электричества — залог безопасности

Самым важным в любых электромонтажных работах является отключение электричества! Без этого недопустимо начинать монтаж.

В зависимости от того, что установлено в конкретной квартире или доме, нужно выкрутить пробки, если установлен счетчик с пробками или установить рычаги в положение «выкл», если имеется электрощит с автоматическими выключателями.

Затем нужно дополнительно убедиться, что рабочий участок действительно обесточен. Для этого предстоит взять подготовленную заранее индикаторную отвертку и проверить наличие напряжения в проводке, к которой предстоит подключать розетку.

Отвертка для определения напряжения работает так: нужно коснуться ее жалом к проверяемому проводу, а пальцем руки зажать контакт на задней стороне отвертки. Если индикаторная лампа, вмонтированная в корпус, загорится, напряжение есть

Выбор схемы подключения розеток

Выбрав подходящие модели розеток и подготовив нужные инструменты, предстоит решить, как же сделать правильное подключение розетки.

Существуют разные схемы подключения розеток к электросети:

• последовательное, когда розетки подключаются друг за другом;
• параллельное, если к каждой розетки идет свой провод от распределительной коробки;
• смешанное, тот вариант, когда некоторые розетки подключены одним, а остальные – другим способом.

Определиться с типом подключения просто – если дополнительное место подсоединения к электросети будет использоваться для работы мощных приборов – следует выбрать параллельную схему. Для маломощных электрических механизмов удобно отдать предпочтение последовательной схеме.

Параллельное подключение является более надежным и позволяет включать мощные электроприборы. Преимущество последовательного подключения – экономия провода и, как следствие, денег

Установка монтажных коробок

Убедившись еще раз в том, что рабочее пространство обесточено, можно приступать к следующему шагу по установке. Если это не замена старой розетки, то предстоит отметить, где именно будет располагаться одна или более дополнительные розетки. Для этого пригодится линейка/рулетка и карандаш.

Если вы запланировали поменять поврежденную розетку или переделать прибор, то действовать надо в другой последовательности, подробно описанной в предложенной нами статье.

При выборе места будущей дислокации розеток, следует ориентироваться на удобство при их дальнейшем использовании. Для розеток стараются выдерживать следующие расстояния:

• от пола – не меньше 30 см;
• от потолка – не меньше 20 см;
• от окна – не меньше 10 см;
• от плинтуса, под которым спрятан провод, – 0 см.

Если розетки расположить слишком высоко или низко, то это будет крайне непрактично. О правилах расположения розеток и выключателей согласно европейским стандартам подробно написано здесь.

Строгих правил и норм для размещения розеток в комнате нет. В этом вопросе следует придерживаться удобства для жителей конкретного дома/квартиры

Наметив места, где предстоит установить розетки, следует сделать отверстия для монтажных коробок. Они, в зависимости от материала стен, бывают разного диаметра. Здесь надо ориентироваться только на свою ситуацию. Главное правило – отверстие не должно быть меньше самого подрозетника.

Сами монтажные коробки изготавливают из пластика, очень редко из металла. Пластик хорошего качества, негорючий. Он обеспечивает надежную изоляцию проводов, которые будут располагаться в такой коробке. Форма подрозетников встречается круглая, овальная и даже квадратная. Хотя удобнее всего работать с круглыми пластиковыми коробками.

В моделях для гипсокартонных стен предусмотрены прижимные лапки, чтобы удобнее было крепить. Они регулируются посредством специальных винтов

Очередность этапа установки подрозетника зависит от состояния стен и индивидуальных особенностей жилища.

Наиболее распространенные такие ситуации:

• полномасштабный ремонт помещения. В этом случае в стенах прорубаются борозды, в них прокладывается кабель, который будет питать розетки всего помещения, проделываются отверстия под монтажные коробки;
• стены уже отделаны декоративным покрытием, а электрический кабель утоплен в стене. В такой ситуации предстоит с помощью ножа осторожно освободить уже готовые отверстия под установку монтажных коробок;
• стены отделаны, кабель проложен под плинтусом или спрятан в наружный изолирующий короб. Тогда нужно устанавливать наружные розетки;
• стены отделаны, кабель не проложен. Здесь предстоит подобрать наиболее оптимальный вариант монтажа.

Удобно, если предстоит проделать лишь отверстие для дополнительной розетки. Декоративная накладка – лицевая часть закроет последствия работы.

В противном случае, если надо не повредить внешнюю отделку стен, придется подойти к процессу монтажа творчески. Один из вариантов – использование накладного способа установки, когда провод предстоит пустить поверх стены, упаковав его, в целях безопасности, в защитно-декоративный канал.

Если в процессе подключения дополнительной розетки надо не повредить стены, то можно использовать накладные розетки

Также удобный вариант – установить розетку сразу же над плинтусом, скрыв электрический провод под плинтусом. В этом случае тоже предстоит использовать накладную модель.

В подготовленное отверстие под розетку нужно установить монтажную коробку, продев в нее проложенный питающий кабель. Это отверстие надо тщательно очистить от пыли и строительного мусора. Можно использовать пылесос или щетки. В очищенном отверстии надежно закрепляется подрозетник.

Для этого наносится подготовленная гипсовая смесь, а монтажная коробка с продетым кабелем погружается в отверстие со смесью. Все работы продолжаются после того, как раствор схватиться – это займет не более 10 минут.

В подрозетник продевается провод, с которым предстоит работать ближайшее время

Таким образом ставится один или несколько подрозетников, а также, монтажная коробка под сдвоенную розетку. Если предстоит установка целого ряда розеток, то монтажные коробки устанавливаются в ряд строго горизонтально или вертикально – как запланировал хозяин помещения.

Чаще всего это горизонтальный вариант. В этом случае ставятся одиночные подрозетники плотно друг к другу. Они в обязательном порядке состыкуются друг с другом, а их горизонтальность проверяется строительным уровнем.

Подключение и проверка устройства

После закрепления коробки начинается работа с питающим кабелем, выходящим из нее. Во-первых, сначала нужно отрезать лишний кусок, оставив около 7 см от края подрозетника. Снять с него оплетку – верхний изоляционный слой, объединяющий внутренние провода.

Внутри обнаружатся 3 провода разного цвета – синий, белый и желто-зеленый. Это наиболее распространенная цветовая композиция, используемая для маркировки. Вместо белого может быть коричневый, красный, черный и другой.

Во-вторых, провода нужно освободить от индивидуального изолирующего слоя, аккуратно сняв его стриппером или ножом на расстоянии около 1 см. Сейчас предстоит работа по их подключению к рабочему механизму розетки с заземлением.

Желто-зеленый – это цвет проводника заземления. Его необходимо подсоединить к центральному контакту, отвечающему за землю.

Провода нужно надежно закреплять в рабочем механизме розетки. Они не должны болтаться и с легкостью выдергиваться с установленного места

Синий или сине-белый – это рабочий ноль. Этот провод предстоит подключить к крайней клемме рабочего механизма розетки. Оставшийся провод, чаще всего он будет белого или бежево-коричневого цвета, надо соединить со вторым крайним контактом.

В зависимости от типа розетки, соединение выполняется нажатием на специальную клавишу, если в механизме используются пружинные клеммы, или фиксируется между пластинами с помощью винтового зажима.

Для фиксации в винтовом зажиме очищенные от изоляции участки проводов предварительно загибаются так, чтобы получилось подобие небольшого полукольца. Благодаря подобной подготовке легче работать: провод не выскользнет в период крепления из-под винта. Гнуть надо по часовой стрелке.

Когда все контакты соединены, нужно осторожно согнуть провода и аккуратно поместить их вместе с рабочим механизмом розетки внутрь монтажного стакана. Затем тщательно прикрутить механизм к подрозетнику шурупами, имеющимися на его краях.

Эти шурупы позволят плотно зафиксировать рабочую часть розетки. Важно не перетянуть крепления, чтобы ничего не лопнуло.

Когда механизм розетки установлен в монтажную коробку, надо взять строительный уровень и проверить горизонтальность его монтажа

Если все надежно и горизонтально закреплено, можно приступать к завершающей стадии электромонтажа – прикручиванию декоративной накладки. Для этого нужно закрутить центральный шуруп, не перетянув его.

Установив рамку и лицевую часть розетки, важно плотно затянуть крепежный шуруп, чтобы ничего не болталось

Теперь розетка подключена с соблюдением всех правил безопасности. Можно закрутить пробки или включить рычаги на щитке и проверить ее на работоспособность. Если все действия выполнялись последовательно и правильно, то новая рабочая розетка не один год будет случить своему владельцу.

Чтобы розетка долго служила и не доставляла хлопот, нужно ее правильно эксплуатировать, не перегружать

Потребность в монтаже дополнительной розетки может возникнуть совершенно неожиданно – старая выйдет из строя или новая мебель закроет свободный доступ к одной из действующих.

Владея информацией о нюансах установки и подключения розетки, вы без труда справитесь с этой работой самостоятельно.

Особенности установки в панельном доме

Панельные дома имеют нюансы:

• для электропроводки, монтируемой по открытому методу, не потребуется сверлить место для коробки;
• в случае с закрытой электропроводкой потребуются штробы для проводников, при этом кабель прокладывается в гофре.

Использовать гофру обязательно. Она защищает проводник от разрыва, который может привести к замыканию и неработоспособности розеток и выключателей.

Коробку можно зафиксировать с помощью гипсового раствора. Когда он высохнет, продолжается процесс подключения электрической арматуры.
Электророзетки – это обязательный атрибут в доме. По виду монтажа разделяются на накладные и внутренние. Выбор зависит от типа электропроводки. Способ подключения у них одинаков и не вызывает сложностей. Подключить розетку может даже обычный человек. Важно лишь соблюдать инструкцию по монтажу и требования безопасности при работе с проводами.

Основные правила монтажа для дома

Для длительного срока службы и безопасности электрической сети нужно подобрать проводку, рассчитать сечение используемого провода, количество жил. Лучше всего использовать проводники с заземлением, тогда даже металлические корпусы выключателей и других приборов не будут допускать пробой. Одна из составляющих безопасности и долговечности бытовой сети – грамотная прокладка проводки и подключение розеток, выключателей, светильников и других объектов. Во внимание нужно принимать такие моменты:

1. Правильно рассчитывать максимально допустимую мощность всех электроприборов, которые есть в квартире. Конечно, ситуация, когда будет одновременно включён фен, утюг, электроплита, микроволновка, пылесос и чайник, практически не случается, однако не нужно подобное явление исключать.
2. В соответствии с полученными результатами предыдущего пункта необходимо выбирать мощность рубильников и диаметр сечения проводки. Сегодня уже практически не устанавливается алюминиевый провод, хотя он существенно дешевле. Медные жилы намного легче, пластичнее, безопаснее.
3. Выбирается способ укладки кабеля: внутренний или закрытый, что определяется его типом.
4. Лучше всего группы проводов стягивать пластиковым жгутом, чтобы они не рассыпались и не путались. Следует наносить соответствующую маркировку, чтобы при прокладке не забыть, какой провод куда должен укладываться и за что отвечать.
5. Если используется много проводов или отделочные материалы не обладают огнеупорностью, необходимо пользоваться гофрой, чтобы предупредить возгорание из-за короткого замыкания на участке проводов.

Внимание: Устанавливать розетку, как и прокладывать к ней провода, необходимо, когда распределительный щиток уже настроен профессионалом.

В ванной

В ванной комнате часто повышаются температура, влажность. Это для электрической проводки несёт дополнительную опасность, требует специальных мер при установке. Нужно придерживаться таких правил монтажа:

• расстояние между розеткой и заземлёнными частями (арматурой, батареей, трубами и раковиной) — не менее 0,5 м;
• высота крепления штепсельных приборов должна быть не ниже 0,5-1 м от поверхности пола;
• если розетки устанавливаются, как «надплинтусные» приборы, то нужно крепить их не ниже 0,3 м от пола.

Внимание:

Проводка в комнатах с повышенной влажностью прокладывается скрыто.

Как выбрать правильный способ

Все упирается в сумму, которую можно позволить себе потратить, мощность прибора, который будет к этой розетке подключаться, а также наличия или отсутствия отделки на стенах (желания и возможности ее испортить).

В любом случае самый надежный способ как соединить любую розетку – это отдельное (параллельное) подключение напрямую к главному щитку или распределительной коробке в комнате (если позволяет сечение кабеля). Если же розетка планируется только для подключения телевизора или подобных не особо мощных устройств, то вполне подойдет и шлейфовое соединение.

Если же планируется проводка в новом доме или модернизация (замена) старой в квартире, то в первую очередь надо без лишней скромности представить себе какие электроприборы хотелось бы иметь – что может быть подключено в сеть в принципе. Исходя из этого уже можно рассчитать необходимое сечение проводов и способ их подключения.

Полезные советы

При обустройстве электрической сети можно воспользоваться несколькими полезными идеями, которые сделают эксплуатацию более удобной и функциональной:

• Дополнительная розетка на откосах позволит подключать много разных электроприборов, например, телефоны, гирлянды для украшения окна, устройства для отпугивания насекомых и т. п.
• В ванной необходимо делать их несколько, поскольку будет применяться много приборов: стиральная машина, фен, электрощетка, электробритва, эпилятор и т. п. Это позволит развести нагрузку и использовать несколько приборов одновременно.
• Пылесосы часто оснащаются длинным шнуром, однако его не всегда хватает, чтобы убраться в удалённых участках. Лучше оборудовать такие приборы на высоте 0,3-0,4 м от поверхности пола в каждой комнате.
• Рабочая зона на кухне должна иметь несколько розеток. Но расположение двух удлинителей в тройнике создаст невероятную нагрузку от нескольких кухонных приборов. Поэтому устанавливать и рассчитывать такие объекты нужно заранее (как правильно расположить одну или несколько розеток на кухне?).
• Чтобы розетки не бросались в глаза, их можно прятать под верхними шкафчиками на кухне, в нишах в ванной и других укромных местах или использовать декоративные заглушки.
• Рабочее место с компьютером и офисной техникой требует минимум двух розеток, поскольку от монитора, системного блока, колонок, других устройств уже будет 3–4 вилки.

Всё хорошо в меру. Не стоит дом превращать в музей розеток, лучше использовать тройники и удлинители. Количество розеток в доме должно соответствовать числу бытовых приборов или максимально к нему приближаться. Необходимо учитывать условия микроклимата, выбирать соответствующие элементы. Если нет уверенности в правильном выполнении монтажа электроприборов, лучше пригласить электрика.

Важные советы по безопасности

Монтажные работы должны проводиться при полном отключении подачи электроэнергии. Для этого отключают автоматы или пробки в распределительном щитке. Строго запрещено их включать до окончания работ, поэтому следует предупредить членов семьи о ремонте.
Сначала убедитесь, что проводники обесточены. Это возможно с помощью индикаторной отвертки. Работать под напряжением запрещено!

На что нужно обратить внимание при монтаже:

• следить за состоянием изоляции кабелей и не использовать поврежденные;
• нельзя перекусывать кусачками проводники, находящиеся под напряжением;
• желательно следовать рекомендациям по установке электророзеток – не ниже 20 см от пола.

Для работы потребуется профессиональный инструмент:

• индикаторная отвертка;
• перфоратор;
• алебастр;
• крестовая и плоская отвертки;
• плоскогубцы;
• канцелярский нож для зачистки изоляции;
• резиновые перчатки, защитные очки;
• сама розетка;
• проводники;
• подрозетник.

Инструмент должен иметь заизолированные ручки.

Предыдущая

РазноеЭлектрическая энергия: что это такое, формулы, единица измерения

Следующая

РазноеОсциллограмма что это такое?

Как правильно подключить розетку – ТД Сокол™

• today

• remove_red_eye

  5715 просмотры

Вопрос как правильно произвести подключение розетки стоял перед каждым. Перед тем как подключить розетку нужно определиться с некоторыми вопросами. При этом нужно учесть какой провод необходимо проложить к ней, сколько он сможет выдержать нагрузок. Для обычной розетки хватает провода минимум в полтора квадрата. Он сможет выдержать не меньше четырех киловатт мощности, а это три подключенных утюга. Нужно помнить, что розетки и выключатели подключают по-разному, к ним прокладывают и провода разного сечения. Частоустановка розеток производится подключением от одной к другой, что позволяет сэкономить провода и время, средства. Но подключение розетки таким способом снизит максимально возможную мощность приборов, которые можно будет к ним подключить.

Подключение и установка розетки

Вопрос какие розетки наилучшим образом подходят для определенных задач можно решить в магазине проконсультировавшись со знающим продавцом или знакомым электриком. Перед тем как выбрать и купить розетки и выключатели нужно учесть и то какой максимально возможный диаметр провода к ним можно будет подключить. Чаще всего для подключения розеток применяют провод шввп, который может быть разного диаметра, а также он имеет разное число жил и подойдет для подключения тройного выключателя.

Если выключатель будет установлен на светильник, в котором используются светодиодные лампы, то к нему можно провести провод малого диаметра, поскольку они потребляют очень мало мощности. В некоторых случаях чтобы провести проводку может понадобиться покупать специальный кабель канал, который можно пустить по плинтусу или потолку и скрыть в нем провод, не прокладывая штробы в стене.

Чаще всего в обычном доме или квартире розетки подразделяют на группы по признакам, например, разделяя их по отдельным помещениям, или по их предназначению.

Если они разделены по назначению, то отделяется отдельная группа:

• для подключения кондиционера,
• бойлера,
• плиты или стиральной машинки.

Разделение производится в щите, где каждая из групп розеток подключена к определенному автомату.

В магазинах продаются розетки, рассчитанные на подключения трех проводов, с учетом заземления. Но в большинстве квартир и домов страны проложена двухпроводная система электрики. Часто заземляющий провод, он бывает желто-зеленого цвета, подключают к нолю. Для обеспечения защиты от перегрузок нужно учесть, что номинальный ток срабатывания автомата должен быть на сорок пять процентов меньше максимальной нагрузки цепи или провода. Если по подсчетам получается так, что хватит провода сечением в один миллиметр, то значит с учетом запаса необходимо монтировать провод минимум полтора квадрата.

Иногда может понадобиться подключить розетку и выключатель вместе. Схема их монтажа может быть разной, например, для блока этой пары она может быть следующей:

1. от распределительной коробки нужно проложить трехжильный провод, к розетке подключается заземление, ноль и фаза;
2. фазу от розетки проводят к выключателю;
3. от выключателя ее же тянут к осветительному прибору;
4. от коробки к светильнику протягивают ноль и заземление.

Заземление для розеток

Чтобы проложить в квартиру заземление необходимо сделать следующее. На лестничной площадке в месте расположения распределительного щита есть его заземление. К нему нужно подключить провод и протянуть его к себе в квартиру. Использую шину заземление можно распределить по всем комнатам, помещениям. Лучше всего для этого применить медный провод.

Не стоит выполнять заземление за счет подключения к нолю. Такой способ применяют только в редких случаях, при таком подключении часто возникают проблемы в работе розеток с заземлением. Способов подключения розеток может быть несколько, но в любом случае необходимо помнить об их дальнейшей безопасной работе. Если человек в чем-то не уверен, забыл что-то или сомневается, то лучше обратиться за помощью к профессионалам.

Любой материал для установки электрических приборов можно выгодно приобрести, посетив интернет-магазин электрики 220, в котором представлен самый широкий ассортимент подобной продукции по выгодной стоимости.

Свяжитесь с нами

За 28 лет работы компания SOKOL стала лидером на рынке электро-светотехники. В год мы обслуживаем более 25-ти тысяч постоянных клиентов: это как крупные строительные холдинги, так и частные электрики.

Нашей работой довольны такие партнеры как :
ДТЭК, КиевГорСтрой, Киевский Метрополитен , Эпицентр, Леруа Мерлен, Новая Линия, Киевстар, Укрзалізниця, ОЛДИ, ФОРА, Glusco.

Присоединяйтесь к программе лояльности SOKOL PARTNER и Вы будете работать по лучшим ценам в Украине.

✖

Как подключить розетку к другой розетке (или заменить существующую розетку)

Фото: Wattanaphob-kappagos Images

Проще говоря, электромонтажные работы опасны. Если вы обдумываете проект, который требует какой-либо сложности или изощренности, мы искренне рекомендуем нанять лицензированного электрика. Тем не менее, есть несколько простых ремонтов и обновлений электрооборудования, которые подходят для тех, кто занимается своими руками с ограниченным бюджетом и готов приступить к работе с тщательным вниманием к деталям. Следуя этим советам, вы сможете заменить старую или поврежденную розетку или даже заменить ее на настенную USB-розетку. Это простая работа, и если вы примете надлежащие меры предосторожности и внимательно прочитаете шаги по подключению розетки, прежде чем начать, это безопасно.

Одно предостережение: прежде чем приступать к каким-либо электромонтажным работам в вашем доме, рекомендуется проверить местные строительные нормы и правила, чтобы убедиться, что ваш проект подпадает под объем работ, которые разрешено выполнять домовладельцу.

Нужна помощь?

Профессионал может помочь. Получите бесплатную оценку проекта без каких-либо обязательств от лицензированных электриков рядом с вами.

Найдите профессионала

+

Прежде чем приступить к работе

Есть определенные работы, которые под силу опытному мастеру-сделай сам, а есть и другие, которые лучше доверить профессионалам. Как вы можете определить разницу? Некоторые общие сценарии описаны ниже, чтобы дать представление о том, с чем должен справиться домовладелец (конечно, в зависимости от местных ограничений), а что следует оставить электрику.

СВЯЗАННЫЕ С: Сколько стоит переустановить дом?

Добавление розетки

Если вы хотите добавить электрическую розетку, но для этого требуется проложить новый провод между новой розеткой и электрическим щитом дома, вам следует вызвать специалиста. Вам понадобится лицензированный мастер-электрик, не в последнюю очередь потому, что строительные нормы и правила часто предусматривают, что для новых электромонтажных работ необходимо разрешение, а во многих частях страны только профессионал может получить необходимые разрешения. В других районах домовладелец может получить свои собственные разрешения и начать подключение нескольких розеток после прохождения государственного теста.

Подключение розетки к другой розетке

Во многих случаях можно подключить розетку к другой розетке. На самом деле, если на противоположной стороне стены от того места, где вы хотите добавить, есть существующая розетка, работа может быть довольно простой. В этой ситуации вы обычно можете вырезать новое отверстие, установить электрическую коробку и добавить новую розетку без необходимости протягивать провода через шпильки. Просто обязательно используйте искатель шпилек, чтобы найти шпильки по обе стороны от существующей розетки, и обязательно расположите новую розетку в том же отсеке для шпилек.

Если вы ищете больше розеток в одном месте, также можно заменить существующую дуплексную розетку, для которой требуется всего две вилки, на четверную розетку, для которой требуется четыре. Это может быть полезно в мастерской или даже на кухнях и в ванных комнатах, где две розетки просто не помогут.

В любом случае важно, чтобы в цепи было достаточно пропускной способности для обеспечения дополнительной нагрузки. Для 15-амперных цепей максимум обычно составляет восемь розеток или лампочек. Любые дополнительные розетки могут потреблять слишком большой ток для выключателя.

Преобразование двухштырьковой розетки в трехштырьковую

Старомодные двухштырьковые розетки не заземлены, что делает их опасными в случае электрической неисправности. Без электрика переделывать двухштырьковую розетку в трехштырьковую безопасно только в том случае, если электрическая коробка, в которой находится розетка, металлическая, а кабель, питающий коробку, бронированный. Если эти условия соблюдены, коробка обеспечивает защиту от замыканий на землю (даже если розетка этого не делает). Как определить, не вскрывая стену, соответствует ли электрическая коробка критериям? Просто: используйте тестер напряжения. Вставьте один контакт в более короткий слот розетки («горячий слот»), затем коснитесь другим контактом винта, крепящего лицевую панель. Если тестер загорается, электрическая коробка заземлена; вы можете пойти дальше и преобразовать двухконтактный в трехконтактный. Если ваша электрическая коробка не заземлен , вы все равно можете преобразовать его в трехконтактный, но заменой должен быть прерыватель цепи замыкания на землю или GFCI (тип розетки с красной кнопкой на передней панели).

СВЯЗАННЫЕ: Решено! Что на самом деле означают цвета электрических проводов

Как заменить розетку

Со временем электрические розетки могут выглядеть тусклыми или грязными, а пластик может треснуть и сделать розетку опасной для использования. Чтобы обеспечить подачу электроэнергии туда, где она вам нужна, важно научиться безопасно и эффективно заменять электрическую розетку. К счастью, что касается электрических проектов, замена розетки настолько проста, насколько это возможно.

ПРИНАДЛЕЖНОСТИ

– Отвертка 4-в-1
– Тестер напряжения
– Плоскогубцы с тонкими губками
– Плоскогубцы
– Инструмент для зачистки проводов

ШАГ 1: Отключите питание на электрическом щите.

Прежде чем двигаться дальше, обязательно отключите питание от заменяемой розетки. Подойдите к электрическому щитку вашего дома и выключите переключатель, связанный со схемой, которая подает электричество в рассматриваемую розетку. После того, как вы отключите питание от розетки, используйте тестер напряжения, чтобы еще раз убедиться, что она действительно отключена. Вставьте щупы тестера в два верхних слота на розетке. Если тестер загорится, значит, вы переключили не тот переключатель на электрощите, и вам придется повторить попытку. Продолжайте пробовать и ошибаться, пока не убедитесь, что розетка больше не получает электричество.

Нет тестера напряжения? Вместо этого вы можете использовать лампу, если знаете, что она работает. Включите лампу в розетку, и если она не загорится, можно безопасно продолжить. Этот метод по своей сути более рискованный, поэтому используйте его только в крайнем случае.

Нужна помощь с электромонтажными работами?

Профессионал может помочь. Получите бесплатную оценку проекта без каких-либо обязательств от лицензированных электриков рядом с вами.

Find a Pro

+

ШАГ 2. Снимите лицевую панель розетки.

Отвинтить лицевую панель розетки. В большинстве лицевых панелей есть один винт посередине. Удалите этот винт, и пластина должна легко сняться. Далее откручиваем крепежные винты, которые крепят розетку к электрической коробке. Наконец, аккуратно вытащите розетку из розетки.

ШАГ 3: Ослабьте провода.

Теперь вы можете видеть три провода, идущие от стены к розетке. Если провода прикреплены к винтам на розетке, просто ослабьте эти винты, чтобы освободить провода. Если провода втянуты в отверстия в задней части розетки, нажмите на защелку и потяните за провода, предполагая, что они не выходят сами по себе. Отложите старую розетку.

ШАГ 4: Подключите нейтральный провод к новой розетке.

Теперь вы готовы подключить замену. Сначала подключите нейтральный провод (белый) к серебряному винту сбоку розетки. Обязательно сориентируйте конец проволоки с крючком так, чтобы его изгиб шел по часовой стрелке, в том же направлении, в котором вращается винт, когда вы его затягиваете.

ШАГ 5: Подсоедините заземляющий провод к сменной розетке.

Фото: галерея знаний для Getty Images

Подсоедините провод заземления к зеленому винту, используя технику, описанную выше.

ШАГ 6: Подключите провод под напряжением к сменной розетке.

Подсоедините горячий провод (черный) к золотому винту, который является последним оставшимся на корпусе выпускного отверстия.

ШАГ 7: Замените провода в электрической коробке и прикрепите лицевую панель.

Осторожно проведите провода обратно в электрическую коробку, затем прикрутите розетку к коробке с помощью крепежных винтов сверху и снизу. Наконец, поместите лицевую панель над розеткой и снова прикрутите ее.

ШАГ 8: Включите питание!

Вернитесь к электрическому щиту и восстановите питание в розетке, которую вы закончили заменять. Обязательно проверьте правильность установки розетки, протестировав устройство тестером напряжения.

Как подключить розетку к другой розетке

Иногда вам совершенно необходима еще одна розетка. Возможно, вам нужно разместить новый прибор или развлекательное устройство, или вы организуете мастерскую. Вы часто можете решить эту проблему, подключив новую розетку к существующей розетке, которая находится на другой стороне стены от того места, где вы хотите разместить новую розетку. Этот проект немного сложнее, но он выполним для тех, кто заботится о безопасности.

ПРИНАДЛЕЖНОСТИ

– Отвертка 4-в-1
– Тестер напряжения
– Плоскогубцы
– Плоскогубцы
– Инструмент для зачистки проводов
– Пила для гипсокартона
– Электрический кабель
– Известная розетка – 90 как старый рабочий ящик)
– Разъемы проводов

ШАГ 1: Отключите питание.

Обязательно отключите питание существующей розетки, прежде чем делать что-либо еще. Проверьте розетку на наличие питания с помощью тестера напряжения, а затем подойдите к электрическому щиту, чтобы отключить соответствующий выключатель. Вернитесь к розетке и проверьте еще раз, чтобы убедиться, что питание отключено. Как только вы подтвердите, что питание отключено, рекомендуется прикрепить кусок черной изоленты к выключателю, чтобы никто не мог небрежно включить его снова.

ШАГ 2: Проложите новый кабель через стену.

Поместите электрическую коробку лицевой стороной вперед на гипсокартон, где вы планируете ее установить. Обведите края коробки карандашом и вырежьте по отметкам пилой для гипсокартона.

Вернитесь к существующей торговой точке. Если прошло некоторое время с тех пор, как вы отключили выключатель, снова проверьте розетку, чтобы убедиться, что она все еще выключена. Далее снимаем лицевую панель и выкручиваем винты, удерживающие розетку в коробке. Осторожно вытащите розетку и дайте ей повиснуть в стороне, чтобы обеспечить доступ к задней части коробки.

Протяните новый провод через отверстие в задней части коробки, пропустив в стену достаточно провода, чтобы достать до нового выходного отверстия плюс 1 фут. Подача провода через отверстие может быть сложной задачей, поэтому наберитесь терпения и при необходимости используйте плоскогубцы, чтобы открыть язычок. С этой же стороны отрежьте новый провод примерно в 10 дюймах от коробки. Аккуратно снимите пластиковую оболочку, оставив примерно 1 дюйм оболочки в коробке.

Примечание. Убедитесь, что вы используете «старую работу», «переделку» или «реконструкцию» электрической коробки для новой розетки. Эти коробки имеют выступы, которые прижимают коробку к задней части гипсокартона, чтобы удерживать коробку на месте.

ШАГ 3: Замените существующую электрическую розетку.

Фото: valentynesmenov

С помощью отвертки ослабьте винты, крепящие имеющиеся провода к розетке, и расправьте крючки острогубцами. Используйте инструмент для зачистки проводов, чтобы удалить примерно ⅝ дюйма оболочки с горячего (черного) провода и нейтрального (белого) провода.

Отрежьте от катушки электрического кабеля отрезок длиной 6–7 дюймов. Удалите белый, черный и заземляющий провода из-под оболочки и зачистите концы примерно на ⅝ дюйма. Этот провод называется косичка.

Используйте плоскогубцы, чтобы скрутить концы существующего провода, новый провод и один конец косички по часовой стрелке. Сделайте это тремя комплектами: все черные провода, все белые провода и все провода заземления. Закройте каждый изгиб проволочным соединителем.

С помощью плоскогубцев согните провода на другом конце косички в форме буквы J и зацепите их за розетку. Белый переходит в серебристый, черный — в золотой, а земля — в зеленый. Прежде чем затягивать винты, убедитесь, что крюки вращаются по часовой стрелке.

ШАГ 4: Проведите выходную проводку через стену к новому месту.

Пройдите на другую сторону стены к месту, которое вы вырезали для новой розетки. Если новый провод найти нелегко, используйте проволочную вешалку, согнутую в виде крючка, чтобы выловить его из стены. Протяните его через новое отверстие и вставьте конец в новую коробку для реконструкции. Вставьте коробку в отверстие и поворачивайте винты, прикрепленные к выступам, по часовой стрелке, пока коробка не будет надежно закреплена.

Через коробку должно проходить около 10 дюймов нового провода. Снимите пластиковую оболочку, чтобы обнажить горячие, нейтральные и заземляющие провода, оставив примерно 1 дюйм защищенного кабеля внутри коробки.

ШАГ 5: Подключите новую электрическую розетку.

Фото: JeffKontur для Getty Images

Используйте инструмент для зачистки проводов, чтобы снять оболочку с концов горячего, нейтрального и заземляющего проводов, обнажая приблизительно ⅝ дюйма оголенного провода. С помощью плоскогубцев согните концы проводов в крючки и наденьте их на винты на новой розетке. Не забудьте следовать стандартным методам подключения к розеткам: подключите белый провод к серебряному винту, черный провод к золотому винту и медный провод к винту заземления.

Наконец, согните провода, чтобы они красиво сгибались, когда вы будете прикреплять розетку к коробке. Затяните винты в верхней и нижней части розетки, пока она не войдет в коробку. Поместите лицевую панель на выпускное отверстие и затяните винт. Снова включите выключатель и проверьте розетку.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

Заключительные мысли

Научиться подключать электрическую розетку не очень сложно, и это навык, который некоторые мастера будут использовать снова и снова. Имея небольшой опыт и надлежащие меры безопасности, добавление розетки для телевизора или нового инструмента или прибора может стать легкой задачей. Просто не забывайте работать безопасно, проверяйте и повторно проверяйте электрические розетки перед началом работы и следуйте приведенным выше инструкциям для надежной и безопасной установки электрической розетки.

Часто задаваемые вопросы О Электропроводка розеток

Это может показаться большим количеством информации о том, как установить розетку, но некоторым людям может понадобиться еще больше. Вот несколько наиболее частых вопросов об этой работе.

В. Что означают разные цвета проводов?

Существует множество типов проводов, и для их объяснения потребуется учебник по электротехнике. Однако наиболее распространенная жилая проводка состоит из трех проводов: черного, белого и медного. Черный провод — это «горячий» провод, по которому подается питание на устройство. Белый провод, известный как «нейтральный», несет ток от устройства обратно к электрической панели. Заземляющий провод обеспечивает опасный уровень электричества в безопасное место в случае короткого замыкания или другого типа электрической неисправности,

В. Можно ли подключить выключатель света к розетке?

Вы можете подключить выключатель к розетке, и это можно сделать несколькими способами. Выключатель может быть установлен либо между источником питания (обычно панелью) и розеткой, либо на шлейфе после розетки.

Чтобы установить его в линию, просто пропустите провод через электрическую коробку и подключите горячий провод к выключателю, чтобы он мог прерывать поток энергии, а затем соедините горячий провод с розеткой и подключите как обычно.

Чтобы установить выключатель после устройства, подключите нейтральный провод в коробке, как обычно, затем проложите отрезок провода от розетки к выключателю. Подключите один конец провода к существующему горячему проводу в коробке с помощью разъемов для проводов. Далее подключите черный провод этой длины к одной стороне выключателя, а белый провод подключите к другой стороне. Наконец, вернитесь к розетке и соедините белый провод с золотым винтом и обмотайте провод черной изоляционной лентой, чтобы указать, что теперь это горячий провод, идущий от выключателя.

В. Как заземлить розетку без заземляющего провода?

Самый простой способ починить розетку, не имеющую надлежащего заземляющего провода, — заменить ее розеткой GFCI. Эти устройства обнаруживают замыкания на землю и сразу же разрывают цепь. Установите GFCI вместо первой розетки питания в трассе, чтобы обеспечить защиту от заземления.

Конечно, свяжитесь с местным инспектором по электротехнике, чтобы убедиться, что это соответствует местным нормам.

Некоторые работы лучше доверить профессионалам

Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.

Найти профессионалов сейчас

+

Подключение розетки GFCI со схемами

Если у вас никогда не было опыта подключения розетки GFCI (прерыватель цепи замыкания на землю), продолжайте читать. В мое время мы просто называли эти торговые точки GFI или GFI. Эти устройства точно отслеживают баланс электрического тока, проходящего через цепь, и немедленно отключают электричество в случае короткого замыкания. Чтобы узнать больше об основах GFCI, см. нашу статью о том, что такое GFCI. Обратите внимание, что они отличаются от автоматических выключателей дугового замыкания, которые работают для более медленных потерь энергии, которые со временем имеют тенденцию нагревать проводку внутри дома.

Подключение розетки GFCI может немного отличаться от производителя к производителю, но по большей части они следуют одним и тем же общим принципам. Мы попросили наших профессионалов помочь нам показать новичкам или даже самодельщикам, как это делать правильно. Вы должны понимать основы того, как правильно добавить новую розетку GFCI или заменить существующую розетку на GFCI.

Что такое замыкание на землю?

«Замыкание на землю» представляет собой любой электрический путь между источником тока и заземленной поверхностью. Замыкание на землю происходит, когда ток «просачивается» и уходит на землю. Важно, как это происходит. Если ваше тело обеспечивает путь к земле для этой утечки, вы можете получить травму, ожог, сильный удар током или поражение электрическим током. Поскольку вода проводит электричество, замыкания на землю особенно распространены в районах, где вода может служить проводником для электричества, чтобы «убежать» и найти альтернативный путь к земле.

Метод 1: Простая замена традиционной розетки

Вы всегда можете заменить стандартную розетку розеткой GFCI. Вы подключаете его точно так же. Это должно быть само собой разумеющимся, но всегда отключайте питание от цепи (и проверяйте с помощью тестера цепи) перед заменой розетки. Как показано ниже, вы просто подключаете заземление, а затем подключаете как горячий, так и нейтральный провода к клеммам LINE GFCI, как указано, чтобы завершить замену. Розетка

GFCI. Клеммы LOAD используются только в том случае, если вы передаете питание через GFCI для защиты дополнительных розеток, расположенных ниже по течению.

Описание этапов установки для подключения розетки GFCI:

1. Выключите выключатель на панели, управляющей цепью, с которой вы работаете. Если автоматические выключатели не имеют маркировки, вы можете найти нужный, подключив фонарь или радиочасы к розетке, которую вы обновляете. Затем вы просто отключаете выключатели один за другим, пока не отключится свет или радио. На этом этапе полезно иметь помощника и мобильные телефоны. Отключив правильный выключатель, пометьте его лентой, чтобы «помощник» случайно не включил его обратно, пока вы все еще работаете.
2. Проверьте розетку с помощью тестера цепи, чтобы убедиться, что питание действительно отключено (нет ничего хуже, чем узнать это на собственном опыте).
3. Снимите крышку розетки и винты, удерживающие розетку, и отвинтите/отсоедините провода от розетки.
4. Зачистите и повторно подключите провода питания к клеммам с пометкой «LINE». Помните, что белый провод подключается к винту Silver LINE, а черный провод подключается к винту Brass LINE. Подсоедините оголенный провод заземления к зеленому (заземлению) винту. ( См. схему A ).
5. Замените розетку, ввинтите ее обратно в коробку и прикрепите крышку.
6. Снова включите питание на панели автоматического выключателя.
7. Вставьте радиочасы или светильник в розетку.
8. Протестируйте УЗО, нажав черную кнопку «Тест» на розетке. Если радио выключается, розетка работает.
9. Сбросьте GFCI, нажав кнопку «Сброс» на розетке до щелчка. Радиочасы или свет должны снова включиться.

Схема A. Соединения для цепей НАГРУЗКИ и ЛИНИИ

Примечание: В некоторых розетках можно просто зачистить концы провода и вставить его во вставные отверстия на задней стороне розетки. Электрики называют это «ударом в спину». Мы не рекомендуем это, так как это обеспечивает гораздо более низкое качество связи с проволокой. Со временем он может ослабнуть и вызвать дуговое замыкание. Используйте клеммные винты для наилучшего соединения.

Метод 2: замена традиционной розетки и защита нижестоящей цепи

Когда вы заменяете стандартную розетку на GFCI, вы также можете защитить любые розетки или приспособления, которые существуют ниже по потоку от GFCI. Для этого вам нужно использовать клеммы LOAD на GFCI. Обычно они покрыты желтой наклейкой. Розетка

GFCI. Клеммы LOAD используются только в том случае, если вы передаете питание через GFCI для защиты дополнительных розеток, расположенных ниже по течению.

Конкретные этапы установки для подключения розетки GFCI:

1. Выполните шаги с 1 по 3 выше
2. На этом этапе при подключении розетки GFCI вам необходимо отметить, какие провода являются проводами «LINE» источника питания, а какие — нисходящими проводами «LOAD». (Это позволяет устройству GFCI работать по назначению и защищать все розетки на стороне «НАГРУЗКИ».) Для этого убедитесь, что провода полностью отделены друг от друга (и не касаются земли), затем снова включите автоматический выключатель. в коробке панели.
3. Используйте тестер цепи, чтобы определить, какой набор проводов является «горячим» (провода «LINE»).
4. Снова отключите питание и повторно закрепите выключатель в распределительной коробке, чтобы избежать повторного включения в результате аварии.
5. Повторно зачистите и подключите провода источника питания к клеммам с маркировкой «LINE», а нисходящие провода к клеммам с маркировкой «LOAD». Помните, что белые провода подключаются к серебряным винтам, а черные провода подключаются к латунным винтам. Подсоедините оголенный провод(а) заземления к зеленому винту (заземления). ( См. Схему B ).
6. Замените розетку, ввинтите ее обратно в коробку и прикрепите крышку.
7. Снова включите питание на панели автоматического выключателя.
8. Вставьте радиочасы или светильник в розетку.
9. Протестируйте УЗО, нажав черную кнопку «Тест» на розетке. Если радиочасы или свет выключаются, розетка работает.
10. Сбросьте GFCI, нажав красную кнопку «Сброс» на розетке до щелчка. Радиочасы или свет должны снова включиться.

Схема B. Соединения для цепей НАГРУЗКИ и ЛИНИИ

Подведение итогов

Прерыватели цепи замыкания на землю имеют решающее значение в любом доме. Подключение розетки GFCI к вашему дому поможет вам привести старые дома в соответствие с нормами. В целом, однако, вы должны добавлять эти розетки там, где это необходимо. Это недорогая задача, которая может повысить уровень безопасности вашего дома и семьи.

Убедитесь, что вы понимаете и , как подключать нисходящие цепи GFCI (это означает понимание функции НАГРУЗКИ). Таким образом, вы можете защитить целые области, не заменяя каждую отдельную розетку дорогими розетками GFCI.

Электрические розетки 101: Как подключить розетку

Являетесь ли вы новым домовладельцем или вам нужно освежить знания — этот блог поможет вам лучше познакомиться с вашими розетками. Кроме того, вы узнаете, как подключить розетку за четыре простых шага. Я также упомяну некоторые распространенные проблемы, с которыми сталкиваются люди, подключая стандартную электрическую розетку или розетку с выключателем — на случай, если вы боретесь с чем-то конкретным.

**Но прежде чем выполнять какие-либо подключения, убедитесь, что вы отключили питание коробки, нажав автоматический выключатель или вытащив предохранитель. Так вы обезопасите себя и свой дом.**

Лучше смотреть, чем читать? Посмотрите это 9-минутное видео ниже!

Инструменты:

• Тестер напряжения Кляйна (этот прибор у меня уже много лет. Он великолепен, потому что у него есть небольшой фонарик, который пригодится, когда вы отключаете электричество и свет. )
• Инструменты Кляйна Тестер розеток
• Инструмент для зачистки проводов

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Этот блог содержит партнерские ссылки, что означает, что если вы нажмете на одну из ссылок на продукт, я получу небольшую комиссию.

Розетки 101

«горячие» клеммы, обозначенные золотым цветом

• Первая сторона является «горячей» стороной. Это будет обозначено латунными (золотыми) винтовыми клеммами. Вы заметите, что черный цвет является преобладающим цветом провода для горячего. Но если это коммутируемая розетка / розетка, вы также можете увидеть красный цвет сбоку.
• С другой стороны вы увидите серебристый и зеленый. Серебро идет к вашему белому или нейтральному проводу, а затем ваш общий провод идет к вашему зеленому.

Как понять, что вы имеете дело с коммутируемой розеткой?

Выключаемая розетка означает, что верхнюю или нижнюю розетку можно включить или выключить с помощью выключателя света. Это характерно для домов, построенных в 1960-х и 1970-х годах, где осветительные приборы не устанавливались над головой.

_{Разные бренды будут иметь небольшую разницу в конструкции среднего выступа.}

В этом случае вам необходимо снять соединительный выступ (показан на рисунке выше) острогубцами с горячей стороны. Отсюда вы будете подключать черный провод к одной стороне — всегда горячий — и красный (или черный, или желтый), идущий от коммутатора к другой стороне. Тогда они будут работать самостоятельно.

При всем при этом для большинства розеток вы просто оставите средний выступ на месте, так как верхняя и нижняя части дуплексной розетки всегда будут под напряжением.

Как подключить розетку : 4 шага

Шаг 1: Узнайте, сколько изоляции снимать с провода

винтовые клеммы. Большинство розеток снабжены нажимными штифтами, с помощью которых можно снять изоляцию и вдавить медь в розетку. Это называется «скоростная проводка», обычно предназначенная только для провода 14-го калибра, и я не рекомендую этот метод проводки. Фактически, это может противоречить кодексу в зависимости от вашего региона. Поэтому всегда рекомендуется использовать винтовые клеммы для «боковой проводки» или, если вы используете розетку промышленного класса, у вас может быть функция, называемая «обратная проводка», которая является моим любимым методом проводки для домашних мастеров

_{Ленточный калибр на задняя часть розетки}

Почти в любую розетку, которую вы увидите, встроен измеритель полосы. Измерительные полоски являются ориентиром, который следует использовать для «скоростной проводки» и «обратной проводки». Если вы используете «боковую проводку», как в этом примере, вам действительно нужно будет снять немного больше изоляции для правильной установки.

Шаг 2. Сделайте петлю для винтового зажима

_{Сделайте петлю с помощью инструментов для зачистки проводов}

Есть два разных способа получить красивую петлю соответствующего размера для винтового зажима. Если у вас есть инструменты для зачистки проводов, вы можете пропустить медь только через это отверстие, а затем обернуть его снаружи, и это даст вам хорошую петлю (перейдите к @ 4:40 в видео). Или другой способ, если у вас нет инструментов для зачистки проводов, вы можете взять острогубцы, взять медный провод и просто обернуть его вокруг плоскогубцев, чтобы получить петлю (@4:49).в видео).

Шаг 3: Закрепите клемму

Правильный пример проводки

Теперь, используя провод и петлю, наденьте ее на винтовую клемму, а затем прижмите к маленькому фиксатору, который хорошо удерживает изоляцию. Как только вы установите его на фиксатор, а затем закрепите терминал.

Совет профессионала : Крючок всегда следует наматывать по часовой стрелке. Это втянет провод, когда вы затянете клемму.

Шаг 4: Проверьте свою работу

Цель: зафиксировать провод в держателе, а медь по всему периметру будет соединена с латунной клеммой без изоляции между клеммой и нижней латунной деталью.

_{Пример базовой схемы}

Выше приведен пример базовой схемы:

• Наш провод под напряжением подключен к латунным винтовым клеммам – если это базовая схема, не имеет значения, верхняя она или нижняя.
• Нейтраль соединяется с серебром, а затем с землей.
• Нет выдвинутого вверх провода, и у нас хорошее соединение по всей окружности
• У нас нет изоляции, мешающей винтовой клемме, провода упираются в держатель и зачищены до нужной длины.

2 Примеры НЕПРАВИЛЬНЫХ способов подключения розетки

1. Недостаточно зачищенный провод

_{В этом примере недостаточно зачищенного провода.}

На изображении выше показан пример зачистки недостаточного количества проводов. Вы заметите, что медный провод слишком короткий по сравнению с изоляцией, и вы увидите, что изоляция будет взаимодействовать с винтовой клеммой и не даст вам соединения, которое вы ищете между проводом и клеммой.

2. Зачистка слишком большого количества проводов

_{В этом примере зачищено слишком много проводов}

С другой стороны, вам не нужно зачищать слишком много проводов. Не рекомендуется оставлять оголенный провод за розеткой, так как это может увеличить вероятность короткого замыкания в электрической коробке.

Заключительное замечание по проводке коммутируемых розеток

Опять же, если у вас старый дом, построенный в 60-х или 70-х годах, или некоторые из домов более высокого уровня, у вас могут быть переключаемые розетки. Таким образом, в этом случае у вас будет два разных входа: один черный, который должен быть вашей всегда включенной стороной выхода, а второй переключаемый, который будет контролироваться (обычно для ламп).

Помните: если вы заменяете коммутируемую розетку, вам нужно удалить маленький язычок между винтовыми клеммами. Если это не удалено — вы не можете управлять ими самостоятельно. Однако, как только вы его удалите, розетка сможет питаться независимо от обеих сторон.

Узнайте 10 вещей, которых вы не знали о торговых точках!

Соединения для розеток

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи Загляните на мой канал YouTube и подпишитесь на мои видео » СпроситеЭлектрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Электрическая проводка для розеток

[ad#block] На электрической розетке имеется серебряная и золотая винтовые клеммы.

• Белый или черный провод подключается к золотому соединению?

Thanks
JG

This electrical question came from: JG, from phoenix, Arizona

See more about Local Electrical Wiring in Arizona

Dave’s Reply:
Thanks for your electrical question JG

Обозначения электрической проводки для розеток с винтовыми клеммами

• Типичная электрическая проводка для розетки на 120 В следующая:
  • Черный провод питания крепится к латунной (или золотой) боковой винтовой клемме
  • Белый нейтральный провод крепится к винтовой клемме с серебряной стороны
  • Неизолированный или зеленый провод заземления подключается к клемме с зеленым винтом, обычно расположенной в нижней части розетки.

Проводка электрических розеток

Проводка электрических розеток для дома

Домашняя электрическая проводка включает в себя розетки на 110 В и розетки на 220 В, а также розетки, которые есть в каждом доме. Посмотрите, как выполняется разводка электрических розеток для дома.

• Электрический провод для дома
• Руководство по домашней электропроводке

Вам также может быть полезно:

Видео по электрике #2 Как подключить розетку GFCI без провода заземления Загляните на мой канал YouTube и подпишитесь на мои видео » СпроситеЭлектрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам правильно подключить его!

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Замена электрических розеток с помощью разъемов QuickWire (Push-In)

Как заменить электрические розетки с помощью разъемов QuickWire (Push-In)

Сообщение от
Исправление Ким Шесть
на
5:00 УТРА
в

сделай сам

Электрический

Электронная почта

Детская

Этот пост может содержать партнерские ссылки

Когда я переделывал детскую комнату, я покрасил участок стены под поручнем стула в белый цвет. Поэтому обшарпанные старые не совсем белые розетки выглядели ужасно.

Еще когда я заканчивал комнату, я решил просто заменить крышки распределительных щитков, а затем спрятать розетки за мебелью. (#KeepingItRealwithKimSix), но сегодня я, наконец, слез с лошади и решил смириться и заменить сами розетки.

Должен признать, они были ДЕЙСТВИТЕЛЬНО плохими.. Я почти уверен, что пьяные обезьяны красили комнату или что-то в этом роде, так как на них было около 4 слоев краски.

Сейчас существует 10 000 руководств по замене электрических розеток. Мой личный фаворит от моего любимого DIY-гуру Бриттани. (На самом деле, я предлагаю вам прочитать ЕЕ сообщение и ЭТО сообщение, потому что знать больше всегда лучше.) Теперь особенность почти всех этих руководств (включая Pretty Handy Girl) заключается в том, что они рассказывают вам, как использовать традиционные боковые винты. для подключения новых розеток. И это вполне разумный способ сделать это, но я слишком ленив для этого.

Итак, сегодня я покажу вам ярлык, использующий вставные отверстия (также известные как разъемы «QuickWire»). Если вам неудобно работать с электричеством или вы ВООБЩЕ не уверены в том, что собираетесь делать, позвоните профессионалу. Серьезно.. Я не хочу, чтобы вы забивали себе голову, чтобы сэкономить 50 долларов. Если проводка выглядит странно или вы не уверены, что что-то в порядке, не думайте, что все будет в порядке, если вы просто угадаете. Я не несу ответственности, если вы сожжете свой дом! Кроме того, не забудьте проверить местные строительные нормы и правила. В некоторых юрисдикциях для этого вида электромонтажных работ может потребоваться разрешение** 9.0046

Как заменить электрические розетки:

Шаг 1: Выключите питание. ДУХ!

Я использую тестер напряжения для проверки розеток. Вы хотите проверить КАЖДЫЙ РАЗЪЕМ, над которым планируете работать. Розетки могут работать по разным цепям в одной комнате. Также проверьте цепи с включенным и выключенным выключателем света (если в вашей комнате есть выключатель), потому что вы не хотите предполагать, что розетка выключена, потому что питание отключено, а затем попросите кого-нибудь щелкнуть выключателем на вас. Наконец, проверьте верхнюю и нижнюю розетки (на самом деле они могут быть подключены независимо друг от друга).

Я всегда втыкаю тестер напряжения в розетку (чтобы убедиться, что он работает), затем отключаю питание и снова проверяю. Вы также можете использовать лампу, радио или что-то еще.

Шаг 2: Снимите розетку со стены

Сняв крышку пластины переключателя, отвинтите крепежные винты вверху и внизу розетки и вытащите розетку. Провода обычно жестче, чем вы ожидаете, поэтому вам придется тянуть довольно сильно… но не «дергайте» их, так как вы рискуете сломать провод.

Шаг 3. Следите за расположением проводов в розетке

Современная электропроводка состоит из трех частей. Горячий (черный) провод, нейтральный (белый) провод и заземляющий (необмотанный медный) провод. Если у вас отсутствует заземляющий провод, вам следует проконсультироваться с электриком, так как это больше не является законным в соответствии с большинством норм жилищного строительства. В некоторых розетках может быть более одного входящего горячего провода, особенно если в цепи есть выключатель. Вы хотите, чтобы ваша розетка работала правильно после ее замены, поэтому вам нужно подключить ее таким же образом. В моем примере я использую самую простую настройку проводки, которую вы можете получить:

Шаг 4. Снимите провода со старой розетки

.
Если ваши провода прикручены к розетке, вы можете открутить их, чтобы удалить. Если вы заменяете вставную розетку (как я), вам необходимо отсоединить провода от разъема. Нажмите отвертку (или, если отверстие меньше, чем головка отвертки, я предпочитаю использовать гвоздь), чтобы освободить провод. Вы должны нажать чертовски сильно.
Если вы успешно удалите провода, вы, вероятно, сможете использовать их «как есть», не снимая дополнительной изоляции. Если вы не можете их вытащить, вы можете отрезать их кусачками, а затем зачистить самостоятельно. Чтобы узнать, сколько изоляции вы должны снять, используйте полосовой калибр на задней стороне розетки. Т

Шаг 5. Подсоедините провода к новой розетке

.
Приятная часть этого обновления (помимо цвета) заключается в том, что я использую розетки с защитой от несанкционированного доступа (они требуют, чтобы вы вставили вилку в три отверстия розетки одновременно. Это не позволит вам воткнуть что-то в одно отверстие. ) Что отлично подходит для детской комнаты.

Но ВСЕ розетки помечены либо «Горячий», либо «Белый», либо и тем, и другим. (Вы можете видеть на предыдущей фотографии и на фотографии ниже.) Некоторые труднее читать, чем другие, но присмотритесь, и вы найдете это. При повторном подключении проводов убедитесь, что вы положили их на правильную сторону.

Вот здесь вы сэкономите кучу времени. Вместо того, чтобы прикручивать их сбоку, вы можете вставить оголенные провода в маленькие отверстия на задней стороне розетки. Это так просто. Вот почему он называется «QuickWire».  В розетке есть небольшая клипса, которая захватывает провод и не дает ему вытянуться.
Это еще одно место, где вам пригодится измеритель длины полосы.  Если вы зачистили длины соединения провода, вы будете знать, что провод вставлен достаточно далеко, когда почти не видно оголенного провода.0003

После того, как вы вставили горячий и нейтральный провода, вам нужно добавить землю. Создайте форму «крючка» на проводе и оберните его ПО ЧАСОВОЙ СТРЕЛКЕ вокруг (обычно зеленого) винта. Вы хотите, чтобы он вращался по часовой стрелке, поэтому, когда вы затягиваете винт, вы также затягиваете петлю провода.

Шаг 6: Замените розетку в стене.

Аккуратно сложите провода обратно в розетку и закрепите верхний и нижний винты.

Шаг 7: (ДОПОЛНИТЕЛЬНО: только наружные стены)

Если ваша розетка находится во внешней стене, вам нужно будет добавить небольшую изоляционную прокладку за пластиной переключателя. Это защищает от сквозняков.
Вам не нужно использовать их на внутренних стенах.

Шаг 8: Замените пластину переключателя и включите питание.

Та-да! Ты сделал это! Разве она не красавица?

Теперь, когда я закончил и увидел, как хорошо они выглядят, я хочу заменить остальные белые розетки и выключатели!

Общая стоимость этого проекта составила менее 6 долларов (мне пришлось заменить 5 розеток, и они стоят около 1 доллара каждая!)

Установка электрической розетки | PlanItDIY

Инструменты

• Шлицевая отвертка

• Крестообразная отвертка

• Сменная розетка/розетка

• Плоскогубцы с иглами

• Инструмент для зачистки проводов

• Рабочее освещение

• Тестер напряжения

Ступени

1. Найдите выключатель или предохранитель, отключающий цепь, с которой вы будете работать. Убедитесь, что он находится в выключенном положении.

2. Дважды проверьте, что питание отключено, используя тестер напряжения рядом с розеткой, чтобы проверить наличие электрического тока.

3. Снимите пластину, удалив два винта, которыми она крепится к выключателю освещения. Используйте альтернативный источник света, если вы не видите, что делаете.

4. Удалите винты, которыми розетка крепится к электрической коробке в стене.

5. Вытащите выключатель из коробки. Запомните способ подключения существующего выключателя. Сфотографируйте или запишите, если нужно.

6. Удалите старые провода.

7. Подсоедините провода в той конфигурации, в которой они были раньше. Оберните 1/2 дюйма непокрытой проволоки вокруг винта и затяните.

8. Осторожно вставьте розетку обратно в коробку и закрепите ее винтами.

9. Прикрутите пластину обратно.

10. Снова включите питание и проверьте соединение.

Прочитать расшифровку видео

В первом видеоролике о прокладке электрических проводов и кабеля через стену мы проложили провода прямо за местом, где установлен наш плоскопанельный телевизор. В этом видео мы закончим работу, установив электрическую коробку и розетки, куда мы сможем подключить наши телевизионные провода, чтобы они были скрыты от глаз.

Сегодня я покажу вам, как установить новые электрические коробки и подключить провода, которые мы проложили через стену, к новой розетке, которую мы установили за телевизором. Мы поговорим о некоторых типах электрических коробок и розеток для телевизионных компонентов. Затем мы закончим ремонтом нашего гипсокартона и перекраской.

Опять же, если вы сомневаетесь в работе с электричеством и подключении компонентов электропроводки, вызовите лицензированного электрика для выполнения этой работы. Но если вы готовы заняться этим проектом, то давайте начнем.

При выборе новой электрической коробки для вашего проекта у вас есть несколько вариантов выбора. Во-первых, выбор между металлической или пластиковой коробкой. Наша существующая коробка была металлической, но мы решили заменить ее пластиковой коробкой, которая соответствует требованиям при прокладке кабеля с неметаллической оболочкой, что мы и делаем. Мы также будем использовать коробку, предназначенную для «Старой работы», которая относится к существующим настенным установкам, а не к новым строительным приложениям. У старых рабочих коробок есть такие «уши», которые при затяжке откидываются и прижимаются к задней части гипсокартона. Новые рабочие ящики, такие как этот, крепятся к стенной стойке с помощью прилагаемых гвоздей или их можно привинтить к поверхности стойки через этот металлический кронштейн. Для получения дополнительной информации о выборе правильной электрической коробки см. часто задаваемые вопросы в этом видео.

После удаления старой розетки и одинарной коробки мы подготовимся к установке новой двойной коробки, разместив ее над одной стороной существующего выреза и проследив периметр остальной части коробки на стене. Затем расширьте отверстие с помощью пилы для гипсокартона. Протяните два новых провода через стену к отверстию. Перед установкой новой коробки сначала пробейте выбивные выступы на задней части коробки с помощью молотка и отвертки. Здесь электрические кабели будут входить в коробку. Также рекомендуется поместить этот пластиковый разделитель в центральные канавки коробки, чтобы помочь защитить наш HDMI и коаксиальный кабель от кабеля сетевого напряжения. Это поможет предотвратить электромагнитные помехи сигналу.

На низковольтной стороне коробки мы подсоединим наш коаксиальный кабель и шнуры HDMI к задней части пластины, прежде чем вкрутить ее в монтажную коробку. Другой вариант — использовать этот встроенный в стену порт для доступа к кабелю, в котором есть щетки, чтобы скрыть провод, выходящий из стены. Это упростило бы использование одного коаксиального кабеля и кабеля HDMI на всем пути от телевизора до приставки кабельного телевидения или другого аксессуара, такого как DVD-плеер. Во многом это вопрос предпочтений.

Со стороны сетевого напряжения мы оголим концы нашего нового электрического кабеля с помощью этих инструментов для зачистки проводов, затем пропустим провода через выбивные отверстия и подключим существующий и новый кабель к розетке, подключив оба черных провода к горячей стороне. и оба белых провода к нейтрали. Для заземляющих проводов мы создадим косичку и подключим ее к зеленому винту заземления на розетке. Затем подключите заземляющие провода к каждому концу косички. Для этого соединения проводов мы будем использовать колпачок провода, обмотанный изолентой. Теперь вкрутим розетку в коробку. Дополнительную информацию о правильном подключении розеток смотрите в нашем видео «Замена электрической розетки».

Протяните провода через отверстия и прикрепите коробку к стене. Как мы уже говорили ранее, эта коробка предназначена для старых работ или приложений для реконструкции. У него есть уши, которые крепятся к задней части гипсокартона, чтобы надежно удерживать коробку на месте. Используя отвертку или беспроводную дрель, просто завинтите его, пока он не будет плотно прижат к задней части гипсокартона. Это должно сработать.

Теперь мы повторим тот же процесс для коробки, которую мы установим за телевизором, подключив провода и установив розетки. Единственная разница в том, что мы будем использовать розетку с ограничителем перенапряжения для защиты телевизора от скачков напряжения.

Когда все подключено, снова включите выключатель, чтобы проверить, все ли работает. Всегда приятно, когда понимаешь, что все сделал правильно.

Теперь скроем наши гусеницы, заменив гипсокартон. Но сначала мы установим эти металлические зажимы на шпильку прямо перед отверстиями, которые мы просверлили, чтобы защитить проводку от будущих шурупов или гвоздей для гипсокартона, которые могут проколоть нашу проводку. Теперь мы можем начать процесс переустановки гипсокартона. В нашем случае мы можем повторно использовать существующий гипсокартон, поскольку мы старались не разрушить его при удалении в начале нашего проекта.
