Как подсоединить светильник к проводам: Как подключить светильник – полезные статьи от интернет-магазина Вам Свет

пошаговое руководство + фот от профи

Раньше или позже, но каждый столкнётся с необходимостью заменить люстру или светильник. Возможно это будет неудачно брошенный мяч ребёнком или ремонт, но когда придёт время придётся разбираться в хитросплетениях проводки.

И если опытный электрик без труда определит какой провод за что отвечает, то у человека не опытного могут возникнуть проблемы. Также не стоит забывать что работать придётся с электричеством, которое не терпит к себе небрежного отношения.

Просто посмотреть на фото с инструкцией, как подключить светильник, будет недостаточно. Давайте разберёмся как безопасно и качественно осветить свою квартиру.

Краткое содержимое статьи:

Как найти разобраться в проводах?

Люди хорошо знакомые с электросетями, знают как определить фазу и как найти ноль в веере проводов. Но человек, не имеющий постоянного общения с проводкой, может столкнутся со сложностями.

На самом деле в этом нет ничего сложного и при должном подходе каждый сможет справиться с поставленной задачей.

И прежде чем разобраться с инструкцией как подключить светильник, разберёмся как с проводкой.

Как найти провод заземления

Взглянув на потолок можно увидеть торчащие от туда провода. Их может быть два, три, а то и восемь. Хотя бы один из точно является нулём, также в новых домах может быть провод с заземлением. Остальные провода это фаза.

Если на вашей люстре есть провод заземления, а в проводке его не нашлось, ничего страшного. По стандарту он должен быть жёлто зелёного цвета.

Необходимо просто качественно его заизолировать и оставить не подключённым. Но заизолировать его нужно обязательно, в противном случае, лень и невнимательность может привести к короткому замыканию и возгоранию проводки.

Ищем фазы и ноль

К сожалению нет единого обязательного стандарта обозначения проводов фаза и ноль. И гадание по цвету не принесёт результата. Единственно правильным решением будет прозвонить провода.



Прозвонить провода можно либо специальным устройством мультиметром, либо индикаторной отвёрткой. На проводах на которых будет напряжения и будут фазами.

Проверять необходимо при включенном выключателе светильника и при включённом щитке. А вот перед подключением люстры следует наоборот всё выключить, чтобы случайно не допустить роковой ошибки.



При работе с мультиметром нужно поставить режим больше 220 В и щупами проверить все возможные пары проводов.

Если провода не прозваниваются, то это фазы, а если мультиметр показывает 220, то один из них ноль. Работая с индикаторной отвёрткой всё куда проще, прикасаетесь кончиком к проводу, если горит лампочка фаза, если нет ноль.

А если провода только два, то тут для анализа мультиметр подойдёт слабо. Так как у нас только два варианта фаза и ноль, то чтобы точно определить провода индикаторная отвёртка подойдёт как нельзя лучше.

Как соединять провода

Если с тем как не перепутать провода мы разобрались, то с тем как их соединять ещё нет. И всё не так просто как может показаться.

Нельзя просто скрутить провода и думать если работает, то и хорошо. Электрика очень серьёзно наказывает попустительское к ней отношение.

Простая скрутка в конечном счёте окислится и начнёт греться или со временем потеряет плотность контакта, а плохая изоляция ведёт к коротким замыканиям и возникновению пожароопасных ситуаций.

Всегда необходимо пропаять соединения и делать это необходимо при выключенном щитке. Также нужно тщательно изолировать провода, для этого хорошо подходит термоусадка и изолента.

При подключении проводов люстры к проводам проводки нужно использовать клеммы. Если их нет в наборе, то необходимо их докупить.

После зажатия клеммы из неё не должно торчать голой части провода. Всё что находиться вне клеммы должно быть заизолировано.

Подключение различных светильников

Кроме всего прочего существую некоторые нюансы для подключения различных типов светильников.

Люминесцентные светильники

Ответ на вопрос как подключить люминесцентные светильники прост. Так же как и обычные, но с одним существенным условием.

В сеть для запуска таких светильников должны быть внедрены специальные пусковые устройства. От их качества и будет зависеть как долго проработают лампы.

И если вы решили использовать именно такой тип светильников позаботьтесь заранее о пусковых устройствах.

Точечные светильники

Как подключить точечные светильники? Так же как и остальные, но для них потребуется заранее подготовить пространство для их установки. Необходимо заранее провести проводку и установить крепёжные элементы.

Светодиодные светильники

Шаги для подключения светодиодных светильников, не отличаются от подключения обычных ламп накаливания. Но качество и долговечность работы таких светильников заметно больше.

Фото процесса подключения светильника своими руками

Вам понравилась статья? Поделитесь 😉



Как подключить светильники правильно: расскажет опытный мастер

Содержание

  • Введение
  • Подготовка к монтажу
  • Методы подключения светильников
  • Как подключить светодиодный светильник на 220 В
  • Ошибки, которые допускают новички
  • Монтаж светильника на стену
  • Заключение


Электромонтаж – это одна из насущных тем во время ремонта квартиры. Многие владельцы интересуются, как подключить светильник, чтобы он не замкнул. Опытные специалисты советуют вначале тщательно продумать план монтажа. Только потом можно приступать к подключению и установке осветительного прибора на потолок или стену.


Предварительно подготовьте инструменты, которые могут понадобиться.


  • отвертка;


  • мультиметр;


  • изолентка;


  • клеммная колодка;


  • плоскогубцы;


  • стриппер для зачистки жил;


  • перфоратор для штробления стен, если нужно будет увеличивать длину провода;


  • кабеля для подключения.


До того, как начнете монтаж светильника, не забудьте отключить автомат в подъездном счетчике, который подает электричество в вашу квартиру. Соблюдайте также правила безопасности. Работает с монтажом электрических приборов только в светлое время суток. Не цепляйтесь за оголенные провода даже если подача электроэнергии в квартиру отключена.


А теперь давайте посмотрим, как подключить светодиодный светильник или два прибора освещения.


Существует несколько методов подключения осветительных приборов.


  • последовательный;


  • параллельный;


  • лучевой.


Самым простым способом является последовательное подключение. Однако у него есть один недостаток. Если одна лампочка выйдет из строя, то остальные источники света погаснут.


  1. Процедура подключения при последовательном методе будет такова:


  2. Из распределительной коробки выводите провода и прокладываете их до светильника в стене в штробе.


  3. Кабеля фазы поочередно подключаете к каждому светильнику.


  4. На выходе подсоединяете к нулевому проводу.


  5. Если есть провод заземления, то его подключаете к клемме каждой лампы.


При параллельном подключении светильников остальные устройства будут работать даже, если два или три выйдут из строя. Поэтому его часто используют электромонтажники. Процедура такого подсоединения осветительных приборов такова:


  1. Кабель из распределительной коробки подключается к лампе.


  2. К выходу подсоединяете кабель от другой лампы.


  3. Таким образом зацепляете все осветительные приборы.


Есть еще один метод – это лучевой. Если первые два способа наиболее дешевые и оптимальные для владельца «хрущевки», то этот метод дорогой. Так как для подсоединения понадобится клеммник Wago.


Фаза оснащается разъемом для кабелей, который подсоединяется к лампам всех светильников. Тоже самое происходит и с нулем.


Внимание! При использовании метода лучевого подключения, опытные специалисты рекомендуют не просто скручивать провода, а сваривать их паяльником.


Вышеописанными методами можно подключить два и более светильников. Для монтажа одного осветительного прибора ничего из вышеописанного не надо придумывать. Достаточно провода от выключателя соединить с кабелями, идущими от прибора, и прикрепить устройство к стене.


Подключение светодиодных устройств намного проще. Все они имеют трансформатор понижающий ток до 24 В. Из трансформатора выходя два провода, к которым и подключается кабеля от выключателя.


Однако есть ряд особенностей, о которых необходимо помнить при подключении светодиодных приборов. Иногда трансформатор идет в комплекте. Если же его придется покупать отдельно, то необходимо предварительно высчитать мощность всех светильников, которые будут подключены.


Например, если необходимо подсоединить пять лампочек по 20 Вт, то потребуется мощь равная 100 Вт. Необходимо двадцать процентов набросить для запаса. В итоге потребуется трансформатор мощностью в 120 Вт.


Не рекомендуется самостоятельно собирать понижающий трансформатор. Лучше купить такой, который необходимо для подсоединения лампочек и выключателя.


Первой ошибкой, с которой могут столкнуться новичок при подсоединении светильников – это мерцание ламп, когда отключены. Если такое происходит, значит перепутаны фаза и ноль. Рекомендуется поменять их местами, так как во время замены лампочки, можно получить удар током. Потому что разрывается в данном случае ноль при нажатии на выключатель, а не фаза. То есть напряжение продолжает подаваться в светильник.

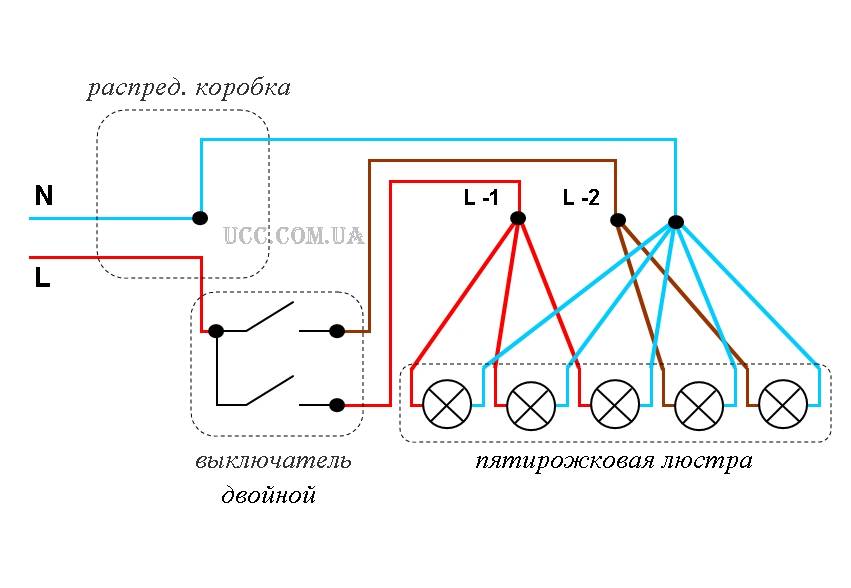

Опять же из-за путаницы с фазами при установке двойного выключателя может происходить включение сразу двух секций или отключение всех при включении одной клавиши выключателя. При обнаружении этой ошибки снова придется поменять фазы местами.


Если перепутаны фаза и ноль при подключении нескольких светильников, то один будет работать хорошо, остальные лампы будут слабо гореть, либо не включатся вовсе. В этом случае снова требуется поменять местами провода фазы и ноль.


Современные светильники продаются вместе с комплектом для установки на стену или на потолок. Встраиваемые осветительные приборы закрепляются в отверстиях из гипсокартона или навесного потолка опытные специалистами.


Подвесной и накладной вариант монтажа осветительных приборов подходит, когда потолок или стены выполнены из железобетона. А вот встраиваемый вариант подходит для любых не жестких конструкций типа гипсокартона.


Способы крепления на крюки, скобы и проволоки используют при монтаже по железобетону. Для деревянных стен рекомендуют брать крюк с резьбой.


Главное, не забывайте заземлять устройства, если ваша сеть позволяет это сделать. Не соединяйте кабели с помощью изоленты.


Опытные специалисты советуют выбирать схему подключение в зависимости от конструктивных особенностей люстр, светильников и других приборов для освещения комнат. При любых сомнениях в монтаже или подсоединении светильников обращайтесь к экспертам своего дела. Таким образом вы спасете квартиру от пожара, который может возникнуть в результате замыкания в электроцепи.

Вернуться к списку

Полезный совет по установке ламп

Полезный совет по установке ламп

Ваш запрос не дал результатов

Следуйте за нами в социальных сетях

Бесплатная лампочка со всеми лампами*

Бесплатная доставка при заказе на сумму более 99 евро

100-дневная политика возврата

Подвески и гиря

Кабель подвесного светильника может выдерживать определенный вес пропорционально количеству проводов в кабеле (2 или 3) и площади их поперечного сечения (0,75 мм2 или 1 мм2). Количество проводов определенного сечения в мм2 определяет максимальный вес светильника в килограммах:

2 провода по 0,75 мм2 каждый – максимальный вес 2,2 кг

2 провода, 1 мм2 каждый – максимальный вес 3 кг

3 провода, 0,75 мм2 каждый – максимальный вес 3,4 кг

3 провода по 1 мм2 – максимальный вес 4,5 кг

Установка

Перед установкой новой лампы не забудьте отключить электричество. Вы можете быть уверены, что электричество действительно отключено, оставив еще одну лампу в том месте, где вы будете работать. Если он гаснет, когда вы отключаете выключатель, значит, работать безопасно.

Даже если свет погаснет, мы рекомендуем еще раз проверить напряжение, чтобы быть уверенным на 100%.

Подсоединение кабелей к патресной коробке

Если провода здания выходят из патрицной коробки или просто из отверстия в потолке или стене, вы не сможете повесить лампу прямо на эти провода. Вам понадобится крюк и приспособление для снятия веса или подвесной винт.

Пошагово

1. Выключить электричество.

2. Снимите 3-5 см внешней оболочки кабеля лампы.

3. Снимите покрытие внутренних проводов. Скрутите вместе медные концы отдельных проводов и обрежьте их до длины ок. 6 мм.

4. Вставьте провода в разъемы, убедившись, что весь медный провод находится внутри разъема, и затяните винты.

5. Подвесьте лампу на крючок и накройте плафоном.

Подключение кабелей к розетке или распределительной коробке лампы

Распределительная коробка розетки или лампы имеет специальные разъемы для проводов лампы и встроенную систему облегчения веса. Розы обычно могут выдерживать до 5 кг, но собственный кабель лампы имеет свои ограничения по весу, как мы объяснили выше. Если лампа не собирается висеть прямо под розеткой или распределительной коробкой, вы можете установить гусиную шею или крюк, а также средство для снятия веса или подвесной винт.

Соединители

Розетка или распределительная коробка может содержать до 4 разъемов, обозначенных следующим образом:

N или 0 – нулевой провод

M или M1 – средний провод – ток от настенного выключателя

L, P, F или M2 – фаза – нормальный ток от второго выключателя в двойном выключателе
(см. символ внизу), J или gnd – земля/земля

Пошагово

1. Выключить электричество.

2. Снимите 3-5 см внешней оболочки кабеля лампы.

3. Снимите покрытие внутренних проводов. Скрутите вместе медные концы отдельных проводов и обрежьте их до длины ок. 6 мм.

4. Вставьте провода в разъемы, убедившись, что весь медный провод находится внутри разъема, и затяните винты. Потяните за кабель, чтобы убедиться, что провода надежно закреплены. Подключайте зеленый или желтый провод только при наличии заземляющего разъема.

5. Пропустите кабель под кабельной опорой, убедившись, что внешнее покрытие не повреждено. Завинтите опору и потяните за кабель, чтобы убедиться, что он надежно закреплен. Привинтите или зафиксируйте розетку на месте. Не забудьте обрезать отдельные провода так, чтобы оставалось только 6 мм меди, и убедитесь, что и розетка, и кабельная опора надежно закреплены.

Как подключить розетку — провод солнечных часов

Как подключить розетку





Некоторая вводная информация перед началом работы: почему важно правильно подключить горячие и нейтральные провода

Вы можете подключить провода к розетке, не обращая внимания на горячую и нейтральную, и ваша розетка, вероятно, будет работать без каких-либо неполадок, но вероятность получить удар током при обращении с розеткой – особенно при замене лампочки – есть выше, если вы неправильно используете горячий и нейтральный провода.

Электричество создает цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампочку и через металлическую резьбу на патроне, где лампочка вкручивается в патрон.

При правильном подключении металлические нити розетки никогда не будут горячими на ощупь и не ударят вас током, независимо от того, включен выключатель или выключен. При неправильном подключении резьба или любой проводящий металл, касающийся резьбы, в том числе внешней части розетки или нити лампочки, может привести к поражению электрическим током независимо от того, включен выключатель или выключен. Поэтому важно тщательно следовать инструкциям для горячих и нейтральных проводов.

Подключение к розетке

  1. ОЧЕНЬ ВАЖНО: Убедитесь, что работающие электрические устройства не подключены к электричеству. Перед запуском выключите автоматический выключатель, извлеките предохранитель или отсоедините устройство от сети. Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно.
  2. Для завершения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобится отвертка (плоская или крестообразная, в зависимости от винтов в гнезде, с которым вы работаете), ножницы, способные прорезать мягкий пластик (для разрезания полосок силиконовой ленты и внешнего пластика шнура в оболочке, такого как шнур шкива), тонкие ножницы для ткани (для отрезания конца тканевой оплетки), силиконовая лента (доступна на нашем веб-сайте) (для связывания концов проволоки, покрытой тканью, во избежание износа), убирающаяся нож, например, канцелярский нож (для разрезания внешнего пластика кабеля в оболочке) и инструмент для зачистки проводов с прорезями, которые соответствуют калибру используемого провода. На втором рисунке ниже показаны прорези, помеченные калибром, в инструменте для зачистки проводов.






  3. Отрежьте провод до нужной длины плюс 6 дюймов.
  4. Разберите розетку на части — колпачок, внутреннюю часть и корпус. Колпачок — это место, где провод выходит из гнезда; внутренняя часть — это часть с винтами, к которой вы прикрепляете провод, и место, где вкручивается лампочка; а оболочка — это часть, которая прикрепляется к крышке, закрывая внутреннюю часть.
    1. В наших латунных розетках в крышке и корпусе установлены картонные изоляторы. Не выбрасывайте эти детали — они предназначены для создания барьера между металлическими частями, которые в противном случае могут соприкоснуться и создать риск поражения электрическим током.
    2. Если вы используете компенсатор натяжения:
      1. Для снятия натяжения муфты сначала снимите установочный винт и отложите его в сторону. (Установочный винт — это крошечный винт в компенсаторе натяжения или крышке гнезда, который в конце установки гнезда ввинчивается, чтобы удерживать часть с установочным винтом в нижней части.) Затем наденьте компенсатор натяжения на провод так, чтобы резьбовая часть была обращена к концу провода, где будет проходить гнездо. Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать компенсатор натяжения в крышку розетки и заменять установочный винт в компенсаторе натяжения.
      2. Для снятия натяжения с винтовой крышкой отвинтите две его части и сначала наденьте внешнюю часть на провод так, чтобы более широкий конец был обращен к концу провода, где будет гнездо. Затем наденьте внутреннюю часть стороной с более короткой частью нити к концу провода, где будет гнездо. Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать внутреннюю часть компенсатора натяжения в крышку розетки, а затем навинчивать на нее внешнюю часть.
    3. Затем, если у вас литая розетка, сначала наденьте кольцо, удерживающее колпачок на корпус, на провод, ориентируя более широкую неизогнутую сторону кольца к концу провода, где будет проходить розетка. В наших сплошных и бакелитовых головках нет этого кольца, поэтому этот шаг можно пропустить. Для всех типов разъемов сначала отвинтите установочный винт крышки разъема настолько, чтобы конец винта не был виден в отверстии для проводов крышки. Затем наденьте колпачок розетки на провод широким отверстием к концу провода, где будет находиться розетка.




    Слева: пример нашего шкивного шнура с литой латунной головкой и металлическим хомутом. Справа: пример нашей витой проволоки с бакелитовой заглушкой и пластиковым фиксатором навинчивания.

  5. Отрежьте необходимое количество тканевой оплетки от проволоки. Для нашей витой проволоки удалите 1 дюйм ткани. Для любой другой из наших проводов удалите 2 дюйма ткани. Распутайте хлопок или вискозу, постепенно срезая их самыми тонкими ножницами, которые у вас есть. Будьте осторожны, чтобы не повредить пластиковую изоляцию. Если вы надрежете изоляцию, вам нужно будет отрезать эту часть провода и заново удалить тканевую оплетку.



  6. Используйте 1,5-дюймовую самоклеящуюся силиконовую ленту, чтобы прикрепить ткань к пластиковой изоляции провода. Силиконовая лента прилипает сама к себе (немного как Saran Wrap), но не липкая. Лучше всего он будет держаться, если вы будете растягивать его, когда наматываете на проволоку. Старайтесь, чтобы область, проклеенная лентой, была как можно более плотной и узкой, чтобы лента наполовину покрывала ткань, а наполовину — пластиковую изоляцию. Это предотвратит проблемы с фитингом провода в розетке и лентой, торчащей из отверстия для проводов в крышке розетки. Для наших витых проводов закрепите каждую ножку скрутки по отдельности.






    Для шнуров с оболочкой, таких как наш шкив, вам теперь нужно будет снять пластиковую оболочку, срезав ленту с помощью выдвижного лезвия ножа, такого как канцелярский нож или другой инструмент для резки оболочки, соблюдая крайнюю осторожность, чтобы не порезать изоляцию нижележащих проводов. Чтобы предотвратить врезание в нижележащие провода, мы рекомендуем максимально воздействовать на выдвижное лезвие ножа, чтобы оно могло прорезать толщину оболочки. Если вы надрежете изоляцию на нижележащих проводах, вам нужно будет отрезать эту часть провода и заново снять тканевую оплетку и оболочку.  Отрежьте пластик и всю внутреннюю обивку (немного бумаги и/или дополнительного пластика), оставив только внутренние провода. Обклейте неровный край обрезанной пластиковой оболочки скотчем, чтобы этот участок был аккуратным.




  7. Для наших параллельных шнуров вам нужно будет начать разделять плавленый горячий и нейтральный провода с помощью выдвижного лезвия ножа в прорези в середине провода, соблюдая особую осторожность, чтобы не порезать ни один из проводов, а затем разъединить два провода, пока они не будут разделены на ½ дюйма. Для всех проводов снимите ½ дюйма пластиковой изоляции с концов каждого провода, используя прорезь в головке инструмента для зачистки проводов, соответствующую калибру используемого провода. Инструмент для зачистки проводов — лучший инструмент для удаления изоляции, потому что он не режет медь, а только пластик вокруг меди. Если вы в конечном итоге потеряете медные нити, вам нужно отрезать концы, отодвинуть конец ткани и куртки, если она есть, на ½ дюйма и снова зачистить концы, чтобы у вас было полное количество меди. Вам нужно, чтобы вся медь имела безопасное соединение с розеткой. Теперь скрутите медные жилы вместе.






  8. Завяжите страховочный узел на проволоке. Следуйте по пути проводов, как показано на рисунке ниже, чтобы сделать узел. Узел помогает удерживать провода подключенными к розетке, даже если к розетке приложен некоторый вес. С нашей витой проволокой узел должен быть завязан той частью проволоки, на которой есть ткань. После того, как узел будет завязан, силиконовая лента будет сразу за узлом.

    Если вы используете 3-жильный провод, завяжите узел, используя только черный и белый провода, игнорируя зеленый провод.






  9. Сделайте крюк из конца нейтрального провода. В таблице ниже показано, какой провод горячий, а какой нейтральный.

    Идентификация горячего, нейтрального и заземляющего проводов
      Горячий Нейтральный Заземление
    Параллельный шнур гладкая проволока ребристая проволока нет
    Витая пара *гладкий (без полос) провод *полосатый провод нет
    Трехжильный черный провод белый провод зеленый провод
    Вилка/розетка узкий штифт/позолоченный винт винт с широким штифтом/серебристый н/д

    * Это соглашение проводов солнечных часов. В проводе без солнечных часов горячий провод черный, а нейтральный белый. Sundial Wire использует соглашение с полосами/без полос, так что цвет пластика не виден через оплетку. Также в некоторых наших проводах нет полосатого провода, а есть бежевый провод, который является горячим, и белый провод, являющийся нейтральным.





  10. Наденьте крючок провода на серебряный винт в гнезде так, чтобы крючок согнулся вокруг винта по часовой стрелке. Затяните винт, убедившись, что при полной затяжке под винтом находится как можно больше меди. Это помогает продолжать проталкивать проволоку под винт, когда вы затягиваете винт, используя ноготь или ноготь большого пальца или очень маленькую отвертку, если у вас нет ногтей. Каждый раз, когда провод начинает выдавливаться из-под винта, проталкивайте его обратно, отвинчивая винт, если нужно. Если вы завинчиваете винт очень медленно, вы сможете успешно протолкнуть провод под ним.






  11. Повторите вышеуказанный процесс с горячей проволокой и золотым винтом.
