Как поменять мембрану в гидроаккумуляторе
Ремонт мембраны гидроаккумулятора – технически не сложный процесс, который не требует специальных навыков или знаний. Он требуется в следующих случаях:
- Сбои в работе насосной установки;
- Течь за воздушным клапаном;
- Прерывистые струи из крана водоснабжения;

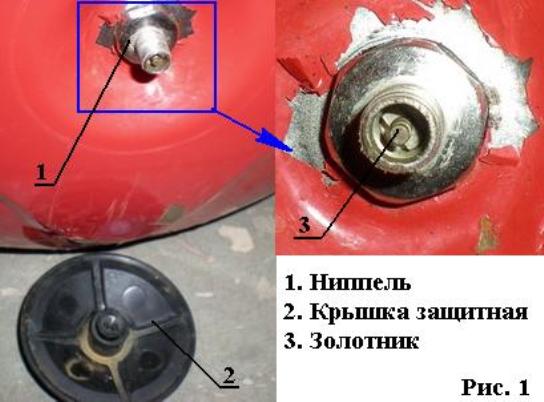

- Протекание ниппеля бака;
- Неестественно низкий уровень давления в системе.
В среднем, замена мембраны требуется каждые 3-5 лет при условии интенсивного использования расширительного бака.
Если же система автономного водоснабжения эксплуатируется в загородном доме, на даче, то данный показатель может быть увеличен до 7 и более лет.
Как поменять мембрану в гидроаккумуляторе 24 литра своими руками: видео
Подготовка
Замена мембраны гидроаккумулятора начинается, прежде всего, с покупки новой. Рекомендуется приобретать высококачественные изделия производства ведущих европейских брендов, а не более дешёвые китайские аналоги, которые даже при аккуратном пользовании аккумулирующего устройства крайне быстро выходят из строя.
Затем следует подготовить расширительный бак:
- Перекрыть подачу воды;
- Стравить воздух;
- Слить остатки жидкости.
Если в ходе стравливания воздуха или слива воды из груши, ниппеля выделяется жидкость, значит замена мембраны гидроаккумулятора – крайне необходимая процедура, которая требует неотлагательного осуществления.
Этапы ремонта
Процесс замены мембраны гидроаккумулятора своими руками выполняется следующим образом:
• Снимается фланец;
• Вынимается старая груша;
• Тщательно очищаются внутренние поверхности расширительного бака от грязи, ржавчины;
• Фланец и посадочное место зачищаются наждачной бумагой для устранения даже малейших дефектов, повреждений, заусенцев;
• Новая мембрана расправляется и монтируется на место прежней;
• Фланец устанавливается и хорошо затягивается гайками.
После того, как был выполнен ремонт мембраны в гидробаке, необходимо проверить устройство на исправность путём пробного запуска. Для этого накачивается воздух до рекомендованного производителем уровня (в среднем, 1,5-2 атмосферы), затем бак подключается к водопроводу и запускается накачка.
Чтобы прошла успешно замена мембраны, гидроаккумулятор не следует сразу запускать на полную мощность.
Желательно обеспечить постепенный набор воды – только так можно избежать преждевременного износа резинового распределителя.
Для предупреждения разрыва груши и прочих повреждений расширительного бака следует не реже 2-3 раз в год проверять давление и подкачивать его при необходимости.
Разрыв мембраны гидроаккумулятора
Что делать, если порвалась мембрана гидроаккумулятора? Подробнее в статье.
Товары в статье
Мембрана для гидроаккумулятора Джилекс 150 литров (проходная) (999ME201)
Джилекс мембрана гидроаккумулятора 150 В (проходная) (999ME201)
Мембрана для гидроаккумулятора Джилекс 400/500 литров (9400)
Мембрана для гидроаккумулятора 500 литров.
Подходит к бакам Джилекс, а так же любых других производителей (кроме Wester).
Строение и функции диафрагмы
Присоединяйтесь к нам:
Важнейшим участником дыхательного процесса является диафрагма. Она представляет собой тонкую пластину состоящую из мышечной и фиброзной ткани, которая выполняет роль перегородки между брюшной полостью и грудной клеткой. Диафрагма расположена в самом низу грудной полости, над ней размещаются лёгкие и сердце которые защищают рёбра. Если рассматривать диафрагму спереди, то можно увидеть своеобразный купол, который крепится изнутри мышечными ремнями к рёбрам.
При просмотре диаграммы сверху, чётко выделяется её центральная, сухожильная, фиброзная часть, которая с помощью мышечных волокон соединяется с внутренней поверхностью шести нижних рёбер. Это похоже на солнце, которое лучами расходится от центра во все стороны к рёбрам грудной полости, для того чтобы удержать её.
В правой половине сухожильного центра диафрагмы имеются отверстия пропускающие нижнюю полую вену и правый диафрагмальный нерв.
В строении диафрагмы, а именно в мышечной её части, по области отхождения мышечных волокон, выделяют грудинную, рёберную (боковую) и поясничную части.
Грудинная часть отходит от нижней, задней поверхности мечевидного отростка грудины создавая верх купола, высота которого с обеих сторон несимметрична (правая часть подпирается печенью и находится выше левой части). Рёберная часть диафрагмы начинается с внутреннего края нижних рёбер откуда пучками поднимается кверху. Поясничная часть состоит из двух (правая и левая) мышечных частей (ножек диафрагмы), которые начинаются от 1-4 позвонков поясничного отдела и поднимаясь вверх сходятся друг с другом.
Функции диафрагмы
Итак, основными функциями диафрагмы является контроль объёма лёгких при вдохе и выдохе, а также непосредственно разделение грудной полости от брюшной.
При вдыхании диафрагмальные волокна сокращаются сглаживая купол и сдвигая самую высокую, центральную часть диафрагмы вниз, к брюшной полости.
При этом увеличивается объём лёгких, что в свою очередь способствует прохождению вдыхаемого воздуха через ротовую и носовую полости и трахею. Достигнув лёгких, воздух направляется к альвеолам, где происходит процесс газообмена (кислород сменяется на двуокись углерода и обратно), а именно кислород проходит в кровь вместе с гемоглобином, а эритроциты (красные кровяные тельца) избавляются от груза углерода, передавая его альвеолам, и в последствии он выходит из лёгких с выдохом. Выдох происходит за счёт обычного расслабления мышц, а находящийся в лёгких воздух выходит просто из-за уменьшения объёма, как при спускании воздушного шарика.
Как любая мышца, диафрагма руководствуется работой нервной системы, получая от неё импульсы к расслаблению или сокращению мышечной ткани. Основные нервы подходящие к диафрагме — это правый и левый диафрагмальные нервы. Они спускаются по позвоночнику вниз от шеи к основанию грудной клетки.
Порвалась мембрана в гидроаккумуляторе, что делать?
3 января, 2015 Byrcompany
Не редким случаем причиной выхода из строя гидроаккумулятора может служить повреждение резиновой мембраны.
Для того что бы раньше установленного срока износ мембраны не наступил, нужно регулярно проверять давление газа. Однако, спустя какое то время все равно придется произвести замену резиновой мембраны с расширительного бака.
Многие владельцы используют гидроаккумуляторы даже с порванной мембранной, теоретически это возможно, но тем самым во время эксплуатации ухудшаются свойства функциональности гидроаккумулятора. Но все же лучше, не оставлять без внимания поврежденный элемент. Так как это может служить образованию коррозии на стенках накопительного бака, потому что вода поступающая из скважины проникает в ту часть корпуса бака непосредственно предназначенную для воздуха.
Этапы производства работ по замене мембраны гидроаккумулятора
- Первое что необходимо сделать, это отключить от эл. питания насосную станцию и слить воду с помощью открытия водопроводных кранов;
- Далее необходимо отсоединить подводящий шланг, для полного слива остатков воды из бака, а так же необходимо просушить бак;
- Теперь Вам потребуется открутить болты фланцевого соединения;
- И отсоединить крышку снабженную манометром.
Теперь же можно произвести снятие мембраны из бака. На место старой дефектной мембраны необходимо установить новую промытую резиновую мембрану соответствующего объема. Далее необходимо установить баллон на место и произвести установку крышки и завинтить все болты. Гидроаккумулятор аккуратно устанавливаем на место и произвести с начало закачку воды в бак, а уже за потом воздуха. Воздух нагнетается до тех пор пока в системе не установиться давление в 2 атмосферы.
Как проявляется износ мембраны в гидроаккумуляторе
Если у Вас вода из крана поступает скачкообразно, неравномерно, т.е когда струя становиться то толще, то внезапно тоньше и наблюдаются в тоже время всплески, а на датчике давления стрелка скачкообразно падает до 0, налицо видно, что неисправность кроется в резиновом баллоне. Необходимо произвести следующую операцию для того что бы осуществить проверку системы, необходимо нажать на золотник ниппеля для полного стравливания воздуха. Если по окончанию проводимой операции покажется вода, то это произошел разрыв мембраны.
А если вода так и не поступает, то груша исправна. И необходимо искать причину нарушения работоспособности гидроаккумулятора в чем то другом. Например, если в системе резко упало давление, то есть вероятность того что трещина появилась в металлическом корпусе. Если повреждение имеет место, и оно не значительное, то можно его заделать с помощью холодной сварки.
Подробная видео инструкция «Как осуществить замену старой мембраны в гидроаккумуляторе«. Данная инструкция поможет Вам увидеть своими глазами как правильно произвести замену мембраны в гидроаккумуляторе, без каких либо проблем.
Интересные и полезные статьи на нашем сайте:
- Скважины на воду с открытым стволом;
- Полный список районов бурения скважин в Нижегородской области;
- Водоподготовка
Rating: 0.0/10 (0 votes cast)
Rating: 0 (from 0 votes)
Поделись статьей с друзьями и коллегами
Вы можете оставить комментарий, или ссылку на Ваш сайт.
Оставить комментарий
Узнать о гидроаккумуляторах
Какие гидроаккумуляторы используются для
Аккумуляторы также могут быть известны как резервуары для хранения давления или устройства для хранения энергии. Предупреждение! поскольку аккумуляторы хранят энергию, они представляют собой значительные дополнительные риски и правила по сравнению с гидравлическими системами без них.
Аккумуляторы используются для хранения некоторого объема жидкости под давлением и его высвобождения при снятии давления, т.е. они обеспечивают дополнительный поток жидкости, когда насосы системы недостаточно велики для обеспечения максимального требуемого потока, как правило, в течение короткого периода времени.
Аккумуляторы в качестве резервуара для жидкости используются для обеспечения дополнительного потока, когда насос не может обеспечить максимальную требуемую скорость потока. Эта ситуация довольно распространена, потому что, если машине требуется, скажем, 60 л/мин в течение 4 секунд, то намного дешевле использовать насос на 10 л/мин с аккумулятором, чем насос на 60 л/мин без него.
За 4 секунды требуется всего 4 литра жидкости. Если машина перемещается только раз в минуту, то вполне возможно, что насос на 10 л/мин и его гораздо меньший электродвигатель, работающий с аккумулятором на 20 л, могут обеспечить полные 4 л со скоростью 60 л/мин.
Для динамического отклика аккумуляторы используются, когда система нуждается или получает очень большие мгновенные пики потока за очень короткие периоды времени. Это может быть, например, подача потока на быстродействующий сервоклапан или гашение пиков давления в длинных обратных линиях бака из-за быстрого ускорения цилиндра.
В качестве аварийного источника питания аккумуляторы могут подавать давление в тормозную систему, например, в случае отказа источника питания или во избежание проблем при отключении насоса.
В качестве резервного потока используются гидроаккумуляторы для компенсации небольших утечек и поддержания давления в системе в течение длительного времени при выключенном энергоблоке.
В качестве глушителя шума и вибрации аккумуляторы используются для гашения пульсаций давления или пиковых амплитуд и позволяют системам работать более плавно и тихо.
В качестве компенсатора закрытой системы аккумуляторы используются для компенсации изменений объема, вызванных изменением температуры и т. д.
Как работают гидроаккумуляторы
В общем случае гидравлическая жидкость считается несжимаемой. Это делает его превосходным для эффективной передачи мощности и привода цилиндров и двигателей, где бы они ни находились. Это также означает, что гидравлическая жидкость не может использоваться для хранения энергии.
Газы, такие как азот, сжимаемы. Это означает, что они могут быть сжаты нагрузкой, и как только нагрузка будет удалена, они вернутся к своему первоначальному объему. Это свойство означает, что их можно использовать для хранения энергии в течение длительного времени без каких-либо утечек или потерь энергии при эксплуатации.
9n где n находится в диапазоне от 1 до 1,4
Аккумуляторы представляют собой сосуды для хранения под давлением и поэтому должны соответствовать Директиве по оборудованию, работающему под давлением (PED), ASME США или соответствующему законодательству других стран. Это может потребовать периодической проверки или замены сосуда под давлением через определенное количество лет, в зависимости от области применения и соответствующего местного законодательства. В качестве накопителей энергии аккумуляторы несут дополнительные риски, потому что даже если блок питания выключен, аккумулятор все еще может обеспечить достаточную мощность, чтобы вызвать травму, если система эксплуатируется или разбирается для обслуживания. Даже при полном опорожнении и выпуске жидкости аккумулятор, вероятно, все еще содержит азот под высоким давлением, который может быть опасным, если он не будет выпущен безопасно, или может вызвать взрыв при нагревании от огня и т. д.
Различные типы гидроаккумуляторов
Существует три основных типа гидроаккумуляторов.
Баллонные аккумуляторы используют гибкий баллон для удержания газообразного азота и отделения его от гидравлической жидкости. Тарельчатый клапан, установленный в жидкостном порту аккумулятора, предназначен для защиты баллона от острых краев порта, когда он полностью расширен, и для направления высоких потоков вокруг баллона при быстрых изменениях объема. Аккумуляторы баллонов обычно рассчитаны на давление около 345 бар, имеют очень динамичное время отклика, но в основном используются в промышленных целях, а не в мобильных устройствах, из-за риска повреждения баллона, который может катастрофически выйти из строя, но также может быть относительно легко заменен.
Поршневые аккумуляторы представлены в самых разных вариантах объема. Динамические характеристики не такие быстрые, как у мембранного аккумулятора из-за веса поршня и его динамического уплотнения. Трение уплотнения также приводит к ограничениям гистерезиса и рабочего цикла, хотя поршень и уплотнение устраняют риск катастрофического отказа мочевого пузыря, но вместо этого они выходят из строя с постепенно увеличивающейся утечкой.
Аккумуляторы обычно рассчитаны на давление около 345 бар и используются как в мобильных, так и в промышленных приложениях. Поршневые аккумуляторы также могут работать с более высокой степенью сжатия до 10: 1 и лучше выдерживают пики давления, чем мембранные конструкции.
Мембранные аккумуляторы обеспечивают хорошие динамические характеристики, но доступны только в небольшом диапазоне размеров, и в случае выхода из строя мембрану нельзя заменить. Давление обычно ограничено примерно 250 бар, но их можно использовать в мобильных или промышленных приложениях.
Механические и пружинные аккумуляторы не продаются как стандартные устройства, но потенциально могут быть сконструированы с использованием массы или пружины на цилиндре. Мы не будем рассматривать их в этом разделе, но если они используются в качестве сосудов под давлением, они должны будут соответствовать соответствующему законодательству о сосудах под давлением, т.е. пед.
Аккумуляторы энергии всегда требуют установки предохранительного блока в комплекте с сертифицированным предохранительным клапаном.
Они позволяют безопасно слить аккумулятор, например, перед техническим обслуживанием. Динамические аккумуляторы могут не нуждаться в предохранительном блоке, если они всегда открыты и могут стекать до атмосферного давления, когда система выключена.
