Как поставить розетку в квартире: Как установить и подключить розетку своими руками: от теории до практики

Как установить и подключить розетку своими руками: от теории до практики

Несмотря на то, что такая задача, как установка розеток, считается несложной, на практике может вызвать ряд вопросов, особенно у тех, кто решил это сделать своими руками, не имея опыта. В статье вы найдете подробную информацию, как о самом процессе монтажа, так и необходимых для этого инструментах. Надеемся, что пошаговые инструкции, советы и рекомендации помогут прийти к правильному решению.

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

1. Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).
2. Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

1. Под гипсокартон.
2. Для бетона и кирпича.

Подрозетники: для гипсокартона (А) и бетона или кирпича (В)

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Конструкция двойной розетки под установку в один подрозетник

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Типовые размеры подрозетников

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Монтаж накладных розеток

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:

• дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
• крепеж, он также подбирается в зависимости от материала стены;
• металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
• отвертка и сама розетка.

2. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели).
   Пример разобранной наружной розетки
3. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
4. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
5. Устанавливаем механизм на основание.
6. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
7. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

Набор коронок различного диаметра для работы с гипсокартоном

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

• Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем.
   Фиксация розетки
4. Прикручиваем лицевую панель.

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

• Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
• Отвертка.
• Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.

Коронка для бетона

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

• Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
• Выбиваем бетон (В), чистим от пыли отверстие (С).
• Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
• Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

Установка посадочного гнезда в бетон

После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.

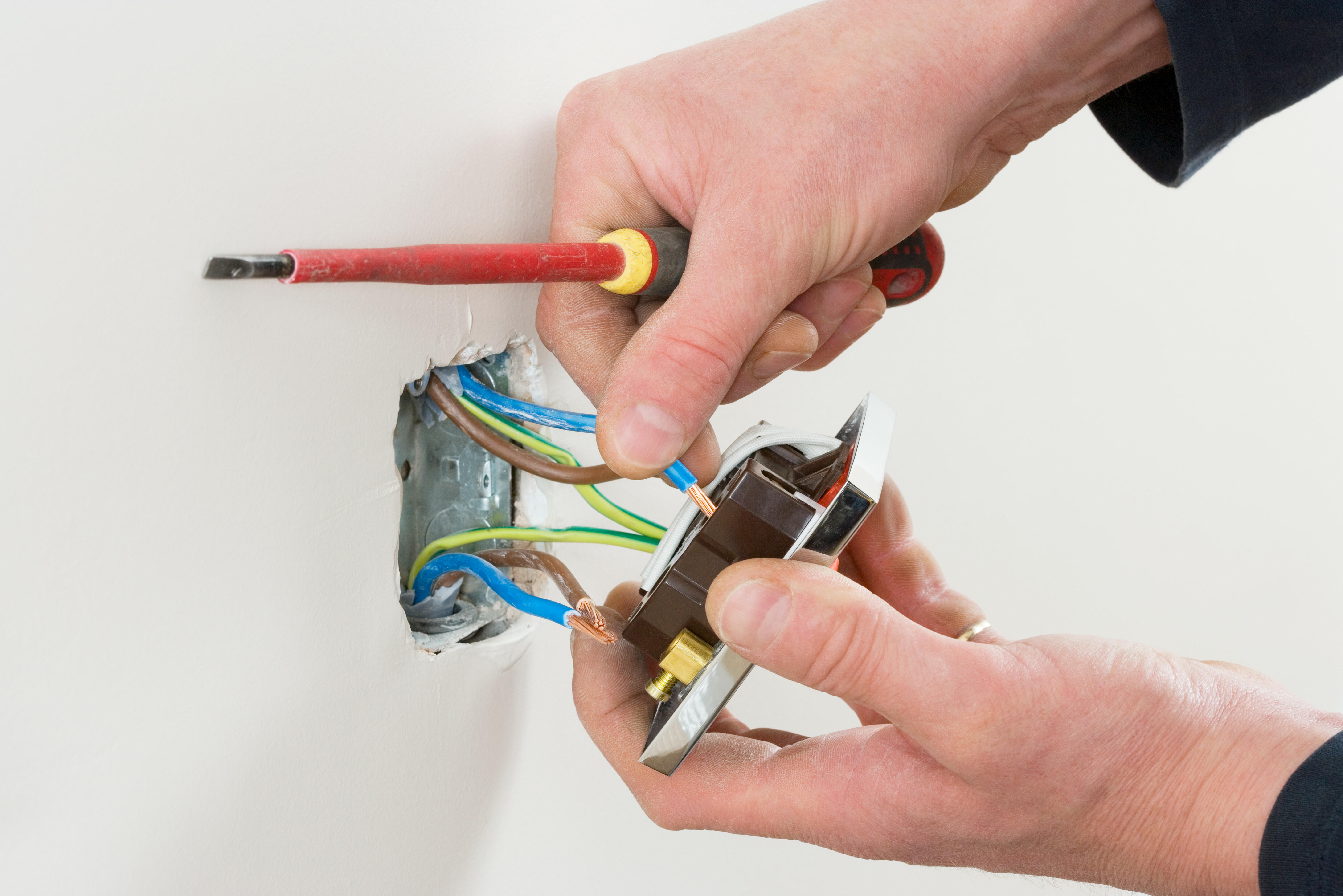

Особенности подключения (электрическая часть)

Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.

После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.

Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.

Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.

Подключение розетки к сети без заземления (А) и с заземлением (В)

Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.

Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.

Подключение группы розеток

Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.

Важно при подключении проследить, чтобы провода в зажиме были хорошо затянуты, в противном случае будет нарушен контакт, чем это грозит, было описано выше.

Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.

Кратко о выдвижных розетках

В статье мы не уделили внимания данному типу электроточек. Эта концепция только недавно была представлена на рынке, но, тем не менее, она быстро завоевывает популярность.

Выдвижная розетка, встроенная в столешницу

Конструктивно такие устройства значительно сложнее типовых изделий, соответственно их стоимость значительно выше. Не маловажное влияние на цену также оказывает фактор новизны. В ближайшее время на нашем сайте будет представлен обзор этих аппаратов, включая информацию, как установить розетку данного типа.

Установка розеток в квартире для удобства и безопасности всех жильцов

Планирование электропроводки в квартире на этапе ремонта – очень важный момент и относиться к нему нужно с большой долей ответственности. Установка розеток в квартире – как часть электропроводки – наиболее капризная и спорная часть. Давайте разберемся в тонкостях.

Какую использовать проводку

Практически все бытовые приборы в квартире рассчитаны на питание до 5 ампер, а на розетках пишут, что они выдерживают 16А. На самом деле, большинство качественных розеток выдержат гораздо большую силу тока, но не в этом суть. Проводку и автоматические выключатели для розеток следует подбирать по следующим принципам:

• Сечение кабеля 2,5 мм;
• Автомат (выключатель) – 16 ампер.

В таком случае все ваши розетки будут работать отлично со всеми электроприборами. Следует учитывать, что розетки для электрической варочной панели и электродуховки подключаются отдельным кабелем, сечением 4 мм и автоматом 25 ампер. Более подробно о том, как подключаются розетки на кухне.

Полезный совет: не пытайтесь сэкономить на проводке. Не используйте алюминиевые провода. В современном ремонте это дурной тон. Алюминий хуже проводит электричество, больше греется, хрупкий и морально устаревший.

Где располагать

Расположение розеток и выключателей

О том, как расположить розетки на кухне и в ванной мы писали в отдельных статьях, тут будем говорить о жилых, и не только, помещениях. Здесь тоже важно соблюдать некоторые принципы:

1. Розетки располагаются на высоте 10-20 см от пола
2. При планировании розеток избегайте использования двойных и уж тем более тройных розеток в один стакан. О недостатках этих приборов мы уже писали;
3. Располагайте розетки так, чтобы к ним был свободный доступ;
4. Розетка в оконном откосе ставится на высоте не менее 30 см от подоконника, чтобы вы могли спокойно ею пользоваться рядом с цветочным горшком
5. Не устанавливайте розетки в шкафах и полочках! Это небезопасно и очень непрактично. Мебель служит 5-10 лет, проводка должна служить 50!

Количество розеток на квартиру

Давайте вместе посчитаем необходимое количество розеток для вашей квартиры.

1. Розетка для пылесоса – она должна быть возле каждой двери в комнату
2. Прихожая
   • WIFI роутер;
   • телефонный аппарата;
   • сигнализация;
   • звонок;
   • +2 для прочих нужд (зарядка телефона, планшета и т. д.)
3. Туалет – даже если сейчас вы не представляете для чего там электричество, все равно поставьте одну розетку. Вдруг вы захотите туда телевизор или электрический воздухоочиститель, увлажнитель, осушитель и т.д. В общем, одна розетка в туалете не помешает
4. Ванная комната. Более подробно мы писали в статье о розетках в ванной комнате. Все зависит от техники, которая будет установлена:
   • Бойлер;
   • Стиральная машина;
   • Теплые полы;
   • Полотенцесушитель;
   • Осушитель воздуха;
   • Джакузи.

   Вся эта техника должна от чего-то питаться, часть её (бойлер, теплые полы) подключены постоянно, поэтому такие приборы как:

   • Электробритва;
   • Фен;
   • Депилятор;
   • Гидромассажная ванночка;
   • Плойка…

   Потребуют дополнительных розеток

   В целом, в ванной комнате не может быть меньше 3х розеток

5. Спальня. Каждое спальное место нужно оборудовать:
   • Лампа;
   • Розетка для подзарядки телефона;
   • Розетка для подключения планшета или ноутбука;
   • Резервная.
6. Рабочее место. Без компьютера тут не обойтись, а значит розеток должно быть много:
   • Системный блок;
   • Монитор;
   • Активные колонки;
   • Принтер;
   • Сканер;
   • Роутер;
   • Зарядка для телефона;
   • Зарядка для планшета;
   • Настольная лампа;
   • +2 дополнительные розетки;

   Поверьте, такое количество не будет избыточным. Уж лучше сделать все аккуратно на этапе планирования, чем потом добавлять сетевыми фильтрами недостающие электроточки

7. Мультимедиа. Телевизоры и аудиосистемы разные люди располагают в разных комнатах и их может быть несколько, поэтому лучше определиться заранее, где вы захотите увидеть мультимедийные системы и расположить там розетки под:
   • Телевизор;
   • Проигрыватель;
   • Усилитель;
   • Колонки;
   • Дополнительный роутер

   В одном блоке с силовыми розетками на 220 вольт обычно монтируют антенную, сетевую розетки, а также розетки под аудио системы

8. Кухня. Пожалуй самая «розеточная» комната. Тут может быть от 10 до 30 розеток в зависимости от размеров и технической оснащенности. Более подробно мы это описали в статье Размещение розеток на кухне.
9. Лоджия, балкон. Если они застеклены, то там обязательно следует установить хотя бы по одной розетке, если застекления нет и не планируется – желательно устанавливать уличные влагозащищенные розетки.

Как подключить к щитку

Несколько принципов, которые не дадут вам запутаться

1. Все розетки в одной комнате подключаются в щиток под один автоматический выключатель, номиналом в 16 ампер;
2. Под этот выключатель не попадают кондиционеры и освещение
3. Под водонагреватель, варочную панель, электродуховку выводятся отдельные розетки с отдельными автоматами на 25 ампер. Это не общие розетки!
4. Для розеток в ванной комнате следует устанавливать автомат с УЗО, чтобы вас не ударило током во время потопа у соседей сверху;
5. Розетки и выключатели на лоджии и балконе можно объединять под один автомат (отдельно лоджию, отдельно балкон). Все остальные розетки должны быть отдельно от освещения, чтобы у вас не выключился свет при коротком замыкании в розетке

Какие типы использовать

При планировании электрики в квартире следует использовать такие принципы:

1. Если в доме есть/планируются дети, то розетки, расположенные у пола должны быть защищены от проникновения посторонних предметов и детских пальчиков. Такие механизмы есть у французского Legrand и немецкого ABB;
2. Розетки в ванной должны быть с защитной шторкой, чтобы защитить от брызг (IP44). Более подробно читайте в этой статье;
3. Розетки на незастекленной лоджии или балконе устанавливаются также, как и любые уличные влагозащищенные розетки;
4. Возле спального места лучше выбрать розетку с подсветкой, тогда вам не придется искать зарядным устройством разъем;
5. Места, где планируется использование большого количества розеток, следует объединять в блоки, так вы значительно сэкономите на материалах и подводке электричества к каждой отдельной розетке;

   Розетки в блоке


6. Везде в квартире используйте розетки с заземлением. Обязательно.

Какие фирмы покупать

Доверие вызывают только европейские и американские производители электромонтажных приборов. Чтобы не сделать проводку себе дороже, не выбирайте розетки китайских фирм, таких как Makel, Viko, Lezard, а также всех Российских фирм-производителей. На самом деле в РФ они только собираются, а все комплектующие (самого низкого качества) поставляются из того же Китая.

Мы рекомендуем использовать ABB, Legrand, Schneider и других европейских производителей. При выборе розетки для квартиры, убедитесь:

1. Способ крепления провода – безвинтовой, т.е. провод туда должен просто вставляться;
2. Корпус и механизм розетки не горят или не поддерживают горение. Более подробно в статье о правилах выбора розеток и выключателей;
3. Контакты розетки выполнены из меди, бронзы или латуни — проверяется магнитом.
4. Механизм розетки надежно держит как евровилку (с толстыми шпильками контактов) так и тонкую от зарядки.

Ретро розетки – элемент дизайна или функциональная деталь?

Как подключить проходной выключатель Lezard и какую при этом использовать схему.

Как подключить проходные выключатели в вашем доме, советы.

Монтаж тройной розетки своими руками. Как проводить работы.

Как правильно разместить розетки в квартире — INMYROOM

С каждым годом появляется все больше устройств, без которых мы не представляем свой быт. Чтобы создать комфортное пространство дома и не спотыкаться о провода, тянущиеся через всю квартиру, следуйте нашим советам.

Прихожая

Достаточно одной-двух розеток в углу над плинтусом, на высоте 30 см от пола. С их помощью можно без проблем подключить к сети сушку для обуви или пылесос.

Ванная

Количество розеток зависит от того, сколько электроприборов (стиральная машина, фен, бритва) вы планируете подключать в ванной. Для душевой кабины или водонагревателя потребуется отдельная розетка. Важно, чтобы расстояние от розетки до пола и до источника воды составляло не менее 60 см.

Не забудьте: для ванной нужны специальные влагозащищенные розетки с крышкой со степенью защиты IP44. Они оснащены пластиковым фланцем во внутренней части, чтобы обеспечить сток воды в случае ее попадания  в зону розетки. Это помогает снизить риск поражения электрическим током.

Гостиная

Для аудио- и и видеотехники в гостиной понадобится несколько специальных розеток — телевизионных в первую очередь. Расположите их на высоте примерно 130 см — тогда провода не будут видны за техникой.

Совет INMYROOM: гостиная — «лицо» всей квартиры, поэтому каждая деталь должна
идеально вписываться в интерьер — и розетки в том числе.
Например, розетки Schneider Electric серии Glossa скрытой установки монтируются вплотную к стене, они соответствуют международным требованиям
безопасности и удобны в установке.Внешний
вид изделий разработал дизайнер французского агентства Design Lab Гийом Рейнер
(Guillaume Reiner). Цветовая гамма серии включает 14 вариантов, включая оригинальные
оттенки: шоколад, фисташковый, баклажановый и «сиреневый туман».

Спрятать электрику вместе с проводами можно разместив ее за придиванными тумбочками. Это позволит легко подключить к сети настольные лампы. Не забудьте предусмотреть розетки для других электроприборов: кондиционера, увлажнителя, радиатора — а также зарядки мобильных устройств.

Если вам необходима розетка у двери в гостиную, размещайте ее на высоте 30 см от пола и 10 см от дверного проема.

Кухня

Наибольшую сложность представляет размещение розеток для встраиваемой техники. Их нельзя располагать за электроприборами, поэтому электрику придется переносить за соседний шкаф и монтировать на расстоянии либо 30—60 см от пола, либо в цоколе, ниже уровня шкафов — это примерно 5 см от пола.

Чуть проще с розеткой для вытяжки: просто разместите ее, отступив 5—6 см вверх от навесных шкафов. Главное, чтобы она не была закрыта вентиляционным коробом.

Легче всего определиться с положением розеток
над столешницей — просто отступите вверх 10—30 см. В зоне столешницы рекомендуем поставить розетки с крышкой с повышенной защитой от влажности IP 44.

Для электроплиты устанавливаем специальные трехфазные розетки 20-25 ампер.

Если на вашей кухне будет телевизор, установите несколько розеток и для него: аудио-, телевизионные, стандартные. Располагайте их так, чтобы корпус телевизора все скрыл, но при этом оставался доступ к вилкам питания. Понадобятся как минимум две электрические розетки — для телевизора и WIFi — роутера.

Дополнительно можно разместить розетки рядом со входом на высоте 30—40 см от пола — это пригодится, к примеру, для подключения пылесоса.

Спальня

План разводки электрики и количество розеток зависят от функциональных зон и расположения мебели. Мысленно разделите комнату на спальную зону (кровать и тумбочки), зону хранения (шкаф и комод) и рабочую — если она есть (письменный стол).

Классический вариант для освещения спальной зоны — блок из двух розеток над прикроватными тумбочками на расстоянии 15 см от их поверхности. В прикроватной зоне рекомендуется расположить USB-розетки для зарядки мобильных устройств.

В зоне хранения понадобится пара розеток — для подключения подсветки шкафа и зарядки телефона. Обычно располагается на высоте 5 см от пола.

Для рабочей зоны предусмотрите два блока по две розетки: первый установите на высоте 30 см для компьютера, а второй — на высоте 15 см от поверхности стола для подключения дополнительного света.

Если вы планируете смотреть в спальне телевизор, как и вдругих комнатах, разместите блок из нескольких розеток за его корпусом.

Чтобы уборка в спальне не доставала хлопот, не забудьте расположить одну розетку у входа на высоте 30 см от пола и 10 см от проема двери для подключения  бытовых приборов.

Детская

В комнате, где отдыхает самый младший член семьи, не обойтись без розеток у кровати: одна пригодится для ночника, еще пара для дополнительных приборов — например, увлажнителя воздуха.

В комнате школьника, как правило, есть рабочая зона. Разместите над письменным
столом ребенка несколько розеток для
компьютера, необходимой техники и зарядки гаджетов — здесь
пригодятся и USB-розетки.

В детском пространстве обязательной считается установка электрических розеток со шторками , «с защитой от детей».
Они ограничивают случайный доступ к розетке со стороны ребенка.

Удобным и современным является инсталляция USB-розетки в зоне нахождения ребенка.

Кабинет

У рабочего стола потребуется минимум пять розеток (для компьютера или ноутбука, светильника, зарядных устройств) — на высоте до 15 см от столешницы. К технике личного пользования отлично подойдут USB-розетки.

Для оптимизации пространства используются лючки в пол, в них устанавливаются любые виды розеток: силовые, телефонные, компьютерные или телевизионные. Их можно использовать в зоне отдыха.

В зоне отдыха, как и в других комнатах, расположите специальные розетки для аудио-и и видеотехники. Они должны быть на высоте примерно 130 см.

Если у вас есть домашняя библиотека, возле стеллажей с книгами установите одну-две розетки для лампы или торшера на высоте от 10—15 см от пола.

Как установить внутреннюю розетку?

Львиная часть проводки в квартирах и домах скрытая, т.е. проходит в стене. Соответственно в таких случаях используются внутренние розетки, которые монтируются в круглое углубление в стене, таким образом, что снаружи остается только одна рамка. Это красиво и безопасно. Красиво, потому что данная розетка сильно не выступает от стены и не видно проводов, отсутствуют кабель-каналы, наружные распределительные коробки и тому подобное. Безопасно, потому что исключена возможность схватиться за провод, нечаянно его оторвать и т.д. Сегодня в новых квартирах также всю проводку прячут под штукатурку и специально штробят углубления для монтажа внутренних розеток. Давайте ниже разберемся как установить внутреннюю розетку?

Как установить внутреннюю розетку?

Внутренние розетки выпускаются разными производителями, разного дизайна, но суть их установки одинаковая. Поэтому прочитав данную статью вы сможете установить любую внутреннюю розетку у себя дома.

Внутренняя розетка может крепиться в стене боковыми распорками или саморезами к подрозетнику, если он установлен. Как правило, в новых квартирах или когда люди делают капитальный ремонт, устанавливают в штробы специальные коробки (подрозетники), в которые в последствии легко устанавливается розетка. Данные коробки сажаются на гипс и надежно держатся в стене, что исключает выпадение розетки. На фото ниже показан пример подрозетника.

Ко мне часто с помощью сарафанного радио обращаются пенсионеры, в квартирах которых последний ремонт был много лет назад. По доброте душевной я им помогаю. У них по каналам в плитах (в панельном доме) проходит вся проводка, соответственно алюминиевая. В местах монтажа розеток и выключателей нет ни каких подразетников и речи про них не может быть. В таких ситуациях как раз и приходится устанавливать розетку с помощью боковых распорок, которые фиксируются сразу о бетон. Еще хочу отметить, что раньше в местах установки внутренних розеток делались в плитах сквозные отверстия. Так можно было устанавливать розетки сразу с двух сторон стены с помощью перемычек, т.е. в разных комнатах или подслушивать о чем разговаривают соседи. Вот один случай из моей практики…

Разобрав старую розетку, я увидел что к ней подключено по два провода к каждому контакту. Это один двухжильный провод приходит из распределительной коробки, а другие это просто перемычки на розетку в соседней комнате.

Вон через паутину, скопившуюся годами, видно заднюю часть розетки установленную в соседней комнате, к которой идут перемычки…

Берем новую розетку и подключаем ее. В данной модели розетки фирмы «Makel» болты для подключения проводов находятся по бокам. Заводим туда приходящий провод от распределительной коробки и отходящие перемычки на другую розетку. Полярности тут нет, и поэтому на любой контакт заводим фазу (L), а на другой нуль (N).

С подключенными болтами розетку утопляем в стену…

И фиксируем ее с помощью боковых распорок. Для этого поочередно закручиваем два болта. На фото ниже видно как я подтягиваю левый болт. То же самое нужно сделать и с правым…

Теперь берем рамку с корпусом розетки и ставим на место…

 Вот и разобрались, как установить внутреннюю розетку. Если вы здесь все поняли, то смело сможете в будущем снять или заменить любую внутреннюю розетку.

Читайте также: как установить наружную розетку с заземлением и как установить наружную розетку без заземления.

Улыбнемся:

Купили дед с бабкой радио, воткнули в розетку на 220. Тишина, дымок пошел…
— Дед, а чегой-то они там молчат?
— Вот сейчас покурят, потом, глядишь, чего и скажут…

Установка внутренней розетки своими руками в квартире, доме

Этот тип розеток, считается самым распространенным. Со времен СССР их конструкция практически не изменилась. Почему же они столь популярны? Во-первых, их небольшая толщина корпуса, позволяет не выделяться приборам на фоне общего интерьера, что иногда портит последний. Во-вторых, их рабочая часть скрыта в несгораемых монтажных коробках, что предотвращает их возгорание и пожары.

Также цена внутренней розетки на порядок ниже наружной такого же класса, но у них есть и недостатки: это трудности в монтаже, требующие трудоемкой работы и специального инструмента.

Особенности коробок для внутреннего монтажа

Помимо одиночных и двойных внутренних розеток, которые устанавливаются в одно посадочное место, существуют еще блоки по три, четыре и более розеток, установленных в одну специальную коробку. Длина этой блочной коробки зависит от количества установленных в ней приборов. В этом случае используются только внутренние (рабочие) части одинарных розеток, а декоративная рамка покупается отдельно, также по количеству штук.

Важно! Рамка должна быть обязательно того же производителя, что и розетки, иначе они не подойдут.

Монтаж одинарной внутренней розетки

Подготовка.

Если вы собрались установить внутреннюю розетку у себя дома, то вам понадобится: сама розетка, монтажная коробка, алебастр, перфоратор с буром и зубилом, а также если есть, насадка на перфоратор «корона» для быстрого монтажа.

Перед тем как определить в каком месте будет стоять будущая точка, подумайте, как вы ее запитаете. Можно от рядом стоящей, с другой стороны стены, — если там есть поблизости точка или с распределительной коробки вверху стены. Желательно, чтобы расстояние до источника питания было минимальным, так как вам придется вскрывать крепкий бетон для штробы. Эта работа грязная, пыльная и тяжелая. В связи с этим желательно из комнаты все вынести или накрыть полиэтиленовой пленкой.

Итак, с местом вы определились, выбираем высоту установки. Тут вопрос предпочтений и удобств. Некоторые делают по евростандарту (10—20 см от пола), другие по старинке — где-то на уровне пупка. Разумнее было бы сделать на той высоте, как все остальные в этой комнате. Тогда не будет бросаться в глаза асимметрия.

Начало монтажа

Ставим крестик в месте установки. Если есть корона по бетону, то высверлить место для коробки не составит особого труда. Ставим «сверло короны» ровно в центр крестика, и потихоньку начинаем бурить перфоратором. Жать на перфоратор сильно не стоит, иначе «корону» может заклинить, что приведет к ее поломке или выкрученным рукам от отдачи перфоратора. Глубина отверстия должна быть соразмерна толщине коробки.

Важно! При работе перфоратором, обязательно использовать защитные очки.

В случае отсутствия «короны», высверливать придется буром. Для этого прикладываем коробку к разметке и обводим карандашом или маркером. Теперь буром 6—10 мм сверлим по кругу и по центру. Чем больше отверстий, тем легче будет подготовить посадочное место для коробки. Глубину отверстий также контролируем по метке на буре, заранее сделанной маркером.  Когда отверстий достаточно, переключаем перфоратор в режим «молоток» и тем же буром или зубилом выбиваем перегородки между отверстиями.

Конечно, короной будет аккуратнее, но и по второму способу должно получиться неплохо. Все равно неровности впоследствии выровняются раствором. Когда посадочное место готово, подводим к нему провода.

Предположим наша розетка будет запитываться от рядом стоящей. Делаем штробу от соседней к новой. Это можно сделать как болгаркой, так и тем же перфоратором с буром. Глубина штробы должна скрыть провода заподлицо со стеной. Когда штроба готова, то устанавливаем коробку. Для этого заводим в нее провода и набросав немного алебастра в посадочное место, вставляем в него коробку. Лишний раствор выдавится и заполнит все пустоты. Дополнительно шпателем подмазываем торец коробки.

Монтаж блочной коробки на несколько приборов

Следует отметить, что блочные коробки на несколько розеток, устанавливаются таким же образом, как и одиночные, но подготавливается посадочное место в размер коробке. Контактная часть в таком случае соединяется перемычками из провода сечением 2,5 мм².

Подключение проводов

Теперь ждем пока алебастр схватиться. Можно его периодически обрызгивать водой, чтобы он не трескался. Когда коробка будет держаться, можно подключать арматуру. Начинаем с подключения проводов, заканчиваем зажимами распорок или винтами для крепления розеток к коробке. Это кому как нравится. Когда арматура розетки зажата и не сдвигается, можно ставить крышку. В случае если позднее будут клеиться обои, крышку можно не ставить.

Важно! Лучшие результаты можно получить, сначала поклеив обои, а потом уже полностью установив розетки.

Теперь закрепляем провода. Аккуратно вкладываем их в штробу и замазываем алебастром. Делать это нужно от новой к соседней розетке. Чтобы подключить провода, нужно обесточить этот участок и, сняв соседнюю розетку, подключиться в параллель. После устанавливаем ее на старое место. Подаем напряжение и проверяем его присутствие в обеих точках.

Установка внутренней розетки в гипсокартоне

Следует также обратить свое внимание на установку внутренней розетки в гипсокартонной плите. Для этого необходимо до монтажа этих плит, провести проводку за ними и закрепить концы в том месте, где примерно будет установлена розетка. Когда плита будет установлена, специальной «короной» по гипсокартону вырезаем в ней отверстие под коробку.



Важно! Диаметр короны следует выбирать точно в наружный диаметр коробки, иначе она или не влезет, или просто провалиться внутрь.

Перед тем как сверлить, определите магнитом нет ли в том месте профиля, чтобы не попасть в него. Вот отверстие готово, можно рукой или крючком достать провода наружу. Пропускаем их в коробку. Далее вставляем ее в отверстие гипсокартона, и зажимаем крепежными лапками. В этом случае применяется коробка для монтажа в гипсокартоне, имеющая длинные винты и зажимные лапки.

На этом все, будьте осторожны с электричеством и успехов вам.

Расположение розеток в квартире: высота, правила установки, фото

Опубликовано 24.05.2019 | Полезная информация

Поделиться статьей:

Правильно располагая розетки в квартире, вы избавитесь от потребности в подключении тройников и удлинителей. В этом случае использование электроприборов будет не только более удобным, но и более безопасным.

Устанавливать розетки в квартире можно практически в любом месте. И все же для большинства помещений есть «классические» точки монтажа — они учитывают специфику комнаты и особенности электроприборов, которые в ней обычно используются. Приведенные в статье рекомендации не являются обязательными, но все же стоит ориентироваться на них при разработке и реализации проекта электроснабжения.



Правила размещения и монтажа розеток и выключателей в квартире

Расположение розеток и выключателей в квартире должно соответствовать нескольким правилам:

• Место нужно выбирать с учетом беспрепятственного доступа для включения или выключения электрооборудования.
• Выбор места монтажа должен исключать или минимизировать риск попадания влаги на контакты розетки или выключателя.
• И сами модели розеток/выключателей, и провода для их присоединения должны выбираться с учетом мощности подключаемого оборудования.

Высота расположения

Выбирая, где лучше устанавливать выключатели и розетки в квартиру нужно в первую очередь определиться с высотой. Ранее придерживались простого стандарта: розетки ставятся на высоте 90 см от пола, выключатели 160 см.

Но этот стандарт подходил для домов старой постройки, в которых не предусматривалась возможность одновременного подключения нескольких электроприборов. Поэтому сегодня место для установки розеток и выключателей выбирают по трехуровневой схеме:

Выше всего размещают розетки для включения вытяжек, кондиционеров, плазменных панелей и т.д. Оптимальная высота от 2 до 2,5 м в зависимости от среднего роста людей, проживающих в квартире.

Далее идут розеточные группы над кухонными столешницами или рабочими столами в кабинетах. Серии по 3-4 розетки располагаются на высоте 10-15 см над уровнем столешницы (около 120 см от пола).

Ниже всего в 30 см от пола располагают розетки для подключения стационарной техники. Такая высота оптимальна, если вилку не приходится вынимать очень часто: провода не бросаются в глаза, при этом риск случайного попадания воды при влажной уборке сводится к минимуму.

Выключатели сегодня располагают на высоте 90 см от пола. Но если вы сторонник традиционный, то можно устанавливать их и в 160 см.

Расположение розеток в квартире для каждой комнаты выбирается отдельно. Отталкиваться нужно от планируемого размещения электроприборов, а также от планировки. Ниже мы приведем типовые рекомендации для различных помещений.

Прихожая

Прихожая это помещение, в котором электроприборы используются не слишком часто. Блок из двух розеток на высоте в 30 см от пола то, что нужно для подключения электросушилки для обуви или включения пылесоса при генеральной уборке.

А вот к выбору места для установки выключателя нужно подойти очень внимательно. Его стоит расположить так, чтобы при входе в помещении включить свет можно было одним интуитивным движением, не высматривая клавишу выключателя в темноте.

Гостиная

Гостиная обычно самая просторная комната в квартире, и больше всего времени жильцы проводят именно здесь. В этом помещении схема расположения розеток разрабатывается с учетом особенностей расстановки мебели. Основными группами будут:

• Точки подключения для телевизора (1-2). Их располагают либо чуть выше телевизионной тумбы, либо на стене так, чтобы они были скрыты за экраном, и телевизор можно было подключить максимально незаметно.
• Точки для подключения зарядных устройств, планшетов или ноутбуков. Монтируются либо над тумбами возле кресел, либо около дивана на высоте 30 см от пола. Если гостиная используется в качестве кабинета, то 2-3 розетки можно расположить в 10 см от поверхности рабочего стола.
• Точки подключения бытовой техники (пылесос, масляный обогреватель) в 10-15 см возле дверного проема на стандартной высоте в 30 см.

Оптимальное место расположения выключателя справа от входа на высоте около 90 см.

Кабинет

Выделение в квартире отдельной комнаты в качестве кабинета оптимальное решение в первую очередь для тех, кто работает дома. При этом современная удалённая работа предполагает активное использование различной электроники, которой нужно обеспечить стабильное электропитание. Делается это путем рационального расположения розеток в таких комнатах:

• Первая группа из 4-х розеток устанавливается над столешницей, на высоте примерно 10-15 см от ее верхнего края. Такое расположение идеально подходит для включения настольного ПК и другой техники.
• В нижней части стены, сразу над плинтусом, тоже можно установить группу из 3-х розеток. Они будут использоваться для включения источника бесперебойного питания, системного блока и других стационарных устройств.
• Обычно в кабинете выделяют зону отдыха рядом с книжным шкафом или полками. На стене возле кресла или журнального столика располагают блок из 2 розеток: для торшера и подключения зарядки ноутбука/планшета. Оптимальная высота от 10 до 3 см.

Кухня

В большинстве квартир именно кухня становится комнатой с максимальной концентрацией электроприборов. Именно поэтому стоит хотя бы в первом приближении распланировать их расположение, и только затем выбирать места монтажа розеток.

Обычно в кухне устанавливают до 10 точек подключения на всех трех уровнях. Стационарная техника включается обычно в нижние розетки, закрепленные по периметру помещения в 30 см от пола. Для вытяжки стоит предусмотреть отдельную точку подключения над верхними модулями кухонного гарнитура либо в любом месте на высоте до 2,5 м.

Мелкая бытовая техника включается в одну или несколько розеточных групп по 3-4 гнезда каждая. Эти группы закрепляются над столешницей на высоте 10-20 см от ее верхнего края (отступ нужен, чтобы исключить попадания влаги).

Ванная комната и туалет

В ванной комнате розетки нужны для подключения:

• Стиральной машины.
• Душевой кабинки.
• Мелкой техники лойки, фена и т.д.

В любом случае расстояние от точки подключения до пола и до источника воды должно быть не меньше 0,6 м.

Для установки в ванной комнате нужно использовать специальные влагозащищенные модели (класс защиты не ниже IP44). В их конструкцию обычно включают крышку, закрывающую отверстия от попадания воды, и пластиковый фланец для дополнительной защиты контактов от влаги.

Целесообразность установки розетки в туалете под вопросом (если санузел не совмещенный). Максимум одна точка подключения, рассчитанная на зарядное устройство для смартфона или планшета. Размещение — не ниже 30 см от пола во избежание попадания влаги.

Спальня

Если вы живете в достаточно просторной квартире, то спальню, скорее всего, используете только для отдыха. В этом случае розетки располагаются по такой схеме:

• С каждой стороны спального места, у прикроватных тумбочек по две двойные розеточные группы. Одна точка подключения для светильника или бра, вторая для зарядного устройства мобильного телефона.
• Напротив, кровати, на стене двойная или тройная розеточная группа, которая будет использоваться для подключения телевизора. Если телевизора в спальне нет, то можно ограничиться одной розеткой у двери на высоте 30 см от пола.

В типовых квартирах спальня часто используется и в качестве рабочего кабинета. В этом случае нужно добавить одну или две группы розеток для подключения электроники (компьютер, принтер, Wi-Fi-роутер). Их оптимальное расположение
над столешницей.

Детская

Семьи, в которых есть дети, часто выделяют отдельную комнату в квартире в качестве детской. При этом стоит учесть, что со временем потребности в энергоснабжении помещения изменятся – и планировать расположение розеток и выключателей заранее.

Комната, в которой будет жить вначале маленький ребенок, а затем школьник-подросток, оснащается розетками по такой схеме:

• Одна у двери на высоте 15-30 см для подключения пылесоса или электрообогревателя.
• Две в 10-15 см над прикроватной тумбочкой. Они будут использоваться для включения ночника или других приборов (например, увлажнителя воздуха).
• Блок из 4-5 розеток над столешницей рабочего стола. Даже если пока комнату обустраивают для малыша, стоит заранее заложить в проект этот элемент, чтобы потом можно было оборудовать полноценное рабочее место школьника без использования удлинителей.

Естественно, розетки в детскую нужно выбирать специальные, со шторками, перекрывающими контакты и минимизирующими риск поражения ребенка электрическим током.

Конечно, установить розетки в квартире можно и по другим схемам. Но приведенные алгоритмы достаточно рациональны, а главное они учитывают специфику использования разных комнат. Поэтому можно применять их в качестве руководства к действию, при необходимости внося корректировки в расположение оборудования. Именно так поступают профессионалы в области электромонтажа, проектируя и монтируя розеточную сеть дома или квартиры.

Метки:

Как правильно перенести розетку на другое место в квартире своими руками

У каждого человека время от времени возникает необходимость сменить интерьер или просто переместить электроприбор на другое, более подходящее для него место. В таких случаях приходится менять расположение электророзеток в доме либо перенести одну из них, допустим, на другую поверхность. Для выполнения такой работы можно, конечно, вызвать на дом мастера, а можно произвести перенос розетки своими руками. Процедура эта достаточно проста — каких-то особых навыков не требуется. Необходимо лишь внимательно изучить все этапы предстоящей работы и тщательно придерживаться инструкции, а также соблюдать технику безопасности.

Нормы безопасности — прежде всего

Прежде чем начать перенос розеток в квартире, нужно непременно ознакомиться со следующими нормами техники безопасности.

Перед началом работы понадобится схема электропроводки квартиры. Если таковой не имеется, то найти старую проводку можно с помощью бесконтактного индикатора. Эта процедура требуется для демонтажа старых проводов и аккуратного, без повреждений, монтирования новых.

Непременно выключить автоматы в щитке, расположенные на входе в квартиру, разорвав соединение и “нуля”, и “фазы”. Если отсоединен только один провод, то, применив индикаторную отвертку или мультиметр, убедиться, что ток не подается.

Если полное обесточивание проводки невозможно, для любых действий нужно обязательно использовать диэлектрические перчатки и соблюдать предельную осторожность во избежание короткого замыкания. При отсутствии освещения используется фонарь, работающий от батареек.

Перенос розетки своими руками допустимо осуществлять с использованием кабеля, сечение которого не меньше 1,5 кв. мм.

Кабель можно укладывать лишь вертикальным и горизонтальным способом. Если укладка горизонтальная, расстояние от потолка не должно быть меньше 20 см, и не меньше 10 см от карнизов и балок. Если укладка вертикальная, расстояние от углов, а также окон и дверей — минимум 10 см.

От пола розетки размещают на расстоянии 0,5-0,8 м, от отопительных батарей, стальных труб и газовых приборов — 0,5 м.

Соединения ответвлений кабеля обязательно выполняются в специальных корпусах — коробках. Для любых соединений применяются клеммы (зажимы) — закручивать провода просто так строго запрещается.

Новая розетка монтируется от 80 см до одного метра, иногда до полутора метров.

Предварительная подготовка

Перед тем как перенести розетку в другое место, находят, где именно расположена распределяющая коробка, которая прежде питала провода. Главный фактор тут — металл, который послужил материалом для жил старых проводов. Чтобы максимально упростить монтаж, делается первоначальная схема. Она поможет оптимизировать трудовой процесс и снизить денежные затраты.

Как перенести розетку

После изучения норм безопасности и составления предварительной схемы домашний мастер сталкивается с вопросом: как правильно перенести розетку, не нарушив декор стены? Розетка бытового назначения внутри имеет диэлектрическое основание, а снаружи лицевую панель. Демонтирование старой розетки начинается с лицевой панели — ее необходимо снять, то есть с помощью отвертки открутить винт, которым она присоединена к диэлектрическому основанию. В некоторых видах моделей крепление панели к внутренней части производится с использованием защелок. В таком случае ее можно поддеть ножом с тонким лезвием. Лицевую панель также необходимо бывает снять при оклеивании стены обоями. Основание розетки в таком случае не вынимают из монтажной коробки. После того, как панель снята, диэлектрическое основание становится доступным. Распорные лапки надежно фиксируют его в коробке. Ослабив при помощи отвертки оба закрепляющих лапки винта, диэлектрическое основание можно вынуть. Затем розетку нужно отсоединить от сетевой проводки. Розетку следует тщательно осмотреть на предмет повреждений, и, если они обнаружатся, заменить ее новой.

Выбор розетки

По российским стандартам розетка, используемая в быту, должна соответствовать следующим критериям:

• напряжение сети от 220 до 240 вольт;
• сила тока от 10 до 16 ампер. Для мощных устройств берутся устройства на 32 ампера и больше, в которых более мощны контакты.

Если берется у кабеля есть жила заземления, тогда и у розетки обязан быть контакт заземления. Заземляющая жила — непременное условие, когда в доме слишком влажный воздух. Кроме того, при подключении электроприборов, имеющих большую мощность, и тех, которые связаны с использованием воды. Провода крепятся к розетке посредством винтов или зажимов.

Если крепление винтовое, то провод:

1. должен иметь петлевой изгиб;
2. иметь прямую конфигурацию.

В первом случае требуется с помощью плоскогубцев загнуть концы жил в виде петель, до конца открутив винты зажимов и закрутив их обратно, когда петли будут вставлены. Этот процесс достаточно хлопотный, зато розетка подключается прочно и надежно. Во втором случае все намного проще: производится зачистка конца жилы (счищается изоляция), затем жилу нужно заправить в направляющее отверстие и прикрутить отверткой. Безвинтовое крепление подключается без хлопот: зачищенный от изоляции провод нужно заправить в направляющее отверстие пружинного зажима. Автоматические клеммы гарантируют надежную контактность и хорошее соединение.

Метод укорачивания проводника

Иногда возможно использование проводов от бывшей в употреблении проводки. Обычно данная процедура актуальна тогда, когда смещение устройства идет близко по направлению к распределяющей коробке. Для нового устройства стену нужно просверлить с помощью специальной перфораторной коронки. Демонтировав бывшую в употреблении розетку, все содержимое переносится на новое месторасположение. Дальнейший рабочий процесс таков:

1. согнуть провод и выполнить просверливание отверстия в стене, где планируется разместить коробку;
2. завести провод и поместить коробку в просверленную нишу;
3. шпаклевкой замазать стену возле коробки и саму;
4. подсоединить к устройству провода;
5. по окончании процесса закрывают новое устройство крышкой.

Применяя такой способ, домашний мастер имеет плюсы: не требуется разрабатывать новую штробу, используются бывшие в употреблении материалы.

Метод удлинения проводника

Когда вновь устанавливаемое устройство планируется вдали от бывшего узла, то пользуются методом, предусматривающим удлинение проводника. При этом методе возможно использование старой коробки. Последовательность действий:

1. разработать на поверхности стены штробу от предыдущей точки к новой;
2. просверлить штробы под розетку;
3. обесточить сеть;
4. произвести демонтаж б/у розетки путем соединения в ее коробке проводов — нового и старого;
5. протянуть кабель до штрабы;
6. завести проводник в обновленную коробку, после чего установить ее;
7. подсоединить проводники к обновленному устройству и прикрыть крышкой;
8. зашпаклевать новую штробу.

Чтобы соединить проводники, используются:

Клеммы на пружинах и колодки с клеммами. Первые пригодны для проводников медных и алюминиевых, а вторые для алюминиевых проводников, отличающихся повышенной хрупкостью, лучше не использовать. Колодки бывают одноразового и многоразового использования.

Зажимы для изоляции. Они бывают нескольких цветов, которыми хорошо маркируются жилы (“фазовое”, “нулевое”, “заземленное”).

Скручивание и спайка. Надежнее всего сваривание с помощью паяльника. Кабельные оконечности скручиваются и погружаются в емкость с припоем. После спайки наматывается изолента.

Как использовать старый подрозетник

Если бывший в употреблении подрозетник используется в виде распределяющей коробки при наращивании проводов, необходимо проследить, чтобы соединение не контактировало со шпаклевкой. “Народный способ”— вырезание гипсокартонной вкладки, размер которой соответствует “стакану”. Для крепежа используют “жидкие гвозди”, а поверх замазывают слоем жидкой шпаклевки.

Основной ошибкой, допускаемой неопытным мастером, считается закладка нарощенного провода в ту же самую старую штробы с последующей замазкой гипсом или алебастром. В этом случае утрачивается доступность соединения, а это ведет к промедлениям, если случится поломка или выход из строя участка цепи.

Шлейфование розеток

Об этом способе уместно говорить тогда, когда не предусматривается подключать электроприборы повышенной мощности (холодильники, электроплиты, микроволновые печи, стиральные машины). При этом создается перемычка от старой к новой точке. Иными словами, перенос делается общим шлейфом. Нужно помнить, что переносить можно не более 3-х точек. Если хотя бы одно гнездо повредится — выйдет из строя вся цепь. Шлейф — это не смещение розетки выше или ниже, а монтирование новой точки на максимально близком расстоянии от старой.

Безусловный плюс шлейфования — экономичность. Следует купить розетку и приготовить материалы:

• провод с нужным сечением;
• подрозетник из пластика;
• перфоратор;
• отвертку-индикатор;
• плоскогубцы;
• молоток;
• простую отвертку;
• приспособление, которым снимается оплетка.

Провод можно уложить закрытым способом (в штробе) либо открытым (внутри кабель-канала). Чтобы правильно выбрать подрозетник, нужно знать,из чего сделана стена (бетон, кирпич, гипсокартон). Для первого и второго выбираются обыкновенные, из пластика, для последнего — имеющие распорки в виде лапок.

Как подготовить нишу для подрозетника и произвести монтирование

Перед переносом розетки в другое место необходимо подготовить стену и сделать штробу. Сверлится ниша. Делается это коронкой либо перфоратором с “болгаркой”. Далее производят погружение в отверстие “стакана”. После этого внутрь “стакана” вводят кабель, идущий от распределяющей коробки.

Как уложить кабель и подключить клеммы

Кабель помещается в нишу и закрепляется через каждые пять сантиметров хомутами. Коробку распределения вскрывают и отсоединяют проводник кабеля от провода прежней розетки. Бывшая линия подвергается демонтажу.

Если старая штроба вскрыта, ее заполняют шпаклевкой. Дальше устройство погружается в коробку и фиксируется болтами. Пустоты недопустимы! Иначе впоследствии розетке грозит выпадение. Также необходимо, чтобы жилы плотно прилегали одна к другой. Поэтому метод скручивания здесь не подойдет. Лучше установить колодки, клеммы с пружинами или колпачки.

Дальше подрозетник необходимо прочно закрепить на поверхности. Для бетонной поверхности применяют шпаклевку. Если поверхность гипсокартонная или деревянная, “стакан” закрепляется лапками с распорками.

Как подключить новую точку от щитка

Для осуществления этой операции сверлится ниша для подрозетника и выбирается штроба для прокладки проводника. Предоставляется возможность ведения линии непосредственно от щита распределения.

Далее действуют следующим образом:

• обесточивается сеть;
• предыдущее устройство удаляется, включая с провода;
• с кабельных проводников счищается изоляция;
• в нишу вкладываются провода из меди и соединяются;
• устанавливается подрозетник;
• устройство подсоединяется к проводникам и фиксируется в коробке;
• ниша закрывается, производится отделка поверхности.

Преимущества: сечение проводов можно выбирать самостоятельно, поэтому возможно подключение приборов большой мощности. Такой узел очень надежен.

Минус: существенные затраты на монтаж.

Прокладывая новый провод, необходимо оставлять на обоих его концах какой-то запас. Это обеспечит качество соединения. Подсоединение идет с использованием клемм с винтами или пружинами. ”Фаза” закрепляется на левый зажим, а “ноль” — на правый. “заземление” присоединяется к клемме с “усами”, находящейся поверх корпуса.

Метод наружной установки

Чтобы снизить расходы и труд на монтирование, можно выбрать розетку накладного типа и ведение внешнего кабеля. Кабель защищается ПВХ-каналом, который может иметь различных типы и конфигурации. Кабельный канал должен быть покрыт прочной изоляцией (которая подвергается заземлению) во избежание поражения электрическим током. Наружная установка хороша для каждой системы подключения, но имеет минусы в смысле эстетики. Поэтому чаще используется в промышленных объектах или в качестве временного варианта.

Рассмотрев, как перенести розетку, уместно сделать вывод о том, что процедура эта несложная, однако при этом необходимо осознавать степень ответственности. Ведь речь идет об электричестве! Любая ошибка или мелкая погрешность может привести к короткому замыканию и возгоранию. Какими бы надежными ни были схемы подсоединения, как бы тщательно ни соблюдались меры безопасности, стопроцентной гарантии не существует. Поэтому первый перенос розетки в квартире лучше всего делать под присмотром опытного мастера.

Оцените материал:

Как добавить электрическую розетку в комнату (с видео)

Добавить розетку в комнату можно без повреждения стен. Во многих случаях гораздо безопаснее добавить в комнату дополнительные розетки, а не использовать удлинитель. Как показано в этом видео, наличие в комнате удлинителя и любых проводов, проложенных под ковром, может представлять опасность.

Нужен ли мне электрик для добавления розетки?

В целях безопасности для установки розетки в доме лучше обратиться к квалифицированному электрику.Они также смогут гарантировать, что вы получите необходимое покрытие. Если у вас есть опыт и вам удобно прокладывать электропроводку, вы можете сделать это самостоятельно, следуя приведенным ниже инструкциям. Но, если вас не устраивает какой-либо из шагов, лучше проконсультироваться с электриком.

Как добавить электрическую розетку, 14 шагов

1. Отключите все питание рабочей зоны на главной электрической панели.
2. Обведите область разреза для каждой распределительной коробки.
3. Просверлить угловые отверстия в полотне пилотной пилы.
4. При необходимости просверлить каркас для проводки.
5. Пропустите электрические провода от отверстий в розетке к электрической панели, протянув 4 фута через стену.
6. Зачистите изоляцию с электрических проводов и прикрепите к распределительной коробке.
7. Присоедините белые провода к серебряным винтам и черные провода к латунным винтам, а затем к заземляющему проводу.
8. Обмотайте коробку изолентой.
9. Прикрепите коробку к стене и накройте отводной пластиной.
10. Повторите действия для каждой необходимой розетки.
11. Обесточьте всю электрическую панель, отключив главный выключатель дома.
12. Установите дугогасительный выключатель, подключив белый и черный провод к выключателю.
13. Присоедините белый провод от нового выключателя непосредственно к нейтральной шине электрической панели.
14. Снова включите главный выключатель.

---

Инструменты и материалы

---

Нужна помощь в ремонте дома? Узнайте все о том, как домашняя гарантия может помочь.

Не хватает розеток? Вот что вы можете сделать

В моей спальне всего две розетки, и обе спрятаны за мебелью. Это означает, что я полагаюсь на удлинители для подключения зарядного устройства для телефона, зарядного устройства Kindle, зарядного устройства для ноутбука, будильника, ламп, телевизора, швейной машины, Chromecast, и этот список просто продолжается.

Если, как и я, ваши торговые точки загружены, есть несколько умных (и безопасных!) Решений, которые вы можете использовать.

Безопасность прежде всего и всегда

В первую очередь электрические розетки могут представлять угрозу безопасности. Перегрузка розетки может вызвать срабатывание автоматического выключателя, повысить риск поражения электрическим током или вызвать возгорание. Вы должны помнить, сколько вещей вы подключаете и что они собой представляют.

Согласно Национальной ассоциации противопожарной защиты США (NFPA), изделия, выделяющие тепло, такие как фены, обогреватели, тостеры или мультиварки, всегда следует включать непосредственно в электрическую розетку.Они потребляют слишком много энергии, чтобы безопасно использовать их с удлинителем или удлинителем.

Международный фонд электробезопасности и NFPA согласны с тем, что временные решения, такие как удлинители и удлинители, не должны использоваться в течение длительного времени. Самый безопасный способ получить доступ к большему количеству электроэнергии в любой части вашего дома — это нанять электрика для установки новых розеток.

Но, как знает любой арендатор, это не всегда возможно. Прочтите несколько способов справиться с нехваткой розеток, когда вы не можете получить больше.

На вилке

Отводные краны добавляют больше розеток прямо у стенной розетки.

GE

Теперь, когда мы рассмотрели меры предосторожности, давайте поговорим о способах освободить место на розетке. Один из ваших лучших вариантов — это водопроводный кран, который подключается к существующей розетке и закрывает ее, чтобы добавить больше розеток.

Они обычно доступны в конфигурациях с тремя и шестью розетками, а некоторые даже предлагают порты USB для зарядки ваших устройств. Ищите отводы с защитой от перенапряжения, которые помогут защитить вашу электронику от разрушительных скачков напряжения.

Отойдите на некоторое расстояние

Если проблема в том, что ваши розетки находятся вне досягаемости, и вам нужно что-то, чтобы восполнить разрыв, а также добавить больше розеток, удлинитель — правильный инструмент для работы.

Они бывают разных форм, размеров и длины шнура, обычно от 2 футов до 25 футов. Вероятно, у вас дома уже есть несколько таких, но знаете ли вы, какие меры предосторожности следует соблюдать при их использовании?

Советы по безопасности удлинителя

• Не позволяйте легковоспламеняющимся материалам, включая подушки, простыни или одежду, закрывать ваши удлинители.Им необходим достаточный поток воздуха, чтобы предотвратить перегрев.
• Точно так же избегайте заклинивания их за мебелью, которая не пропускает воздух, как комод.
• Не подключайте удлинители последовательно друг к другу и не подключайте удлинитель к удлинителю, чтобы получить дополнительную длину или место для розетки.
• Следите за тем, чтобы вокруг удлинителя не было пыли, которая может воспламениться от электрических искр.

Еще дальше

Если вам нужно подключить только один предмет, скажем, подвесную лампу в углу или зарядное устройство для ноутбука, которое просто невозможно достать, пора приобрести удлинитель.

Совершая покупки, точно знайте, для чего вам нужен шнур, и покупайте соответственно. Более тонкие внутренние удлинители никогда не следует использовать снаружи, так как они недостаточно прочны и могут изнашиваться.

Также убедитесь, что шнур может удовлетворить потребности в питании того, что вы к нему подключаете. Для большинства бытовых применений, таких как подключение лампы или зарядного устройства компьютера, должно хватить удлинителя, рассчитанного на ток до 13 ампер.

Чтобы точно определить, сколько ампер использует ваш объект с питанием от постоянного тока, обратите внимание на потребляемую мощность и напряжение, которые обычно проштампованы или напечатаны на изделии. Разделите ватты на вольты, и вы получите усилители.

Оставайтесь в безопасности с удлинителями

• Не прокладывайте удлинители под ковриками. Пешеходное движение может повредить проводку в шнуре, что может вызвать искру и пожар.
• Замените все старые удлинители или те, на которых есть признаки износа. Износ проводов может стать причиной возгорания.
• Не используйте удлинители для тепловыделяющих приборов.

Увеличивает ли ваш счет за электроэнергию энергия вампира? Вот как это узнать.

Чтобы узнать больше о домашнем хозяйстве, ознакомьтесь с Руководством CNET по умному образу жизни.

Что нужно и что нельзя делать с электрическими розетками

Практика безопасности электрической розетки в вашей квартире защитит вас и любых детей или домашних животных от поражения электрическим током. Он также может защитить вашу квартиру от электрического пожара и повреждений. Помните, что можно и чего нельзя делать при использовании розеток в квартире.

Необходимо: использовать защитные крышки на розетках, когда они не используются

Оснащение индивидуальных розеток защитными кожухами особенно важно в квартирах с детьми и домашними животными, поскольку розетки расположены на уровне детей и домашних животных, и любопытные дети и животные могут получить травмы, играя с розетками. Однако, даже если в вашем доме нет детей и домашних животных, вы должны использовать защитные крышки электрических розеток, когда они не используются. Вы не должны оставлять электронику подключенной, когда она не используется, поскольку она потребляет энергию, даже когда не используется; вместо этого накройте их, чтобы пыль, статическое электричество и брызги не попали наружу.

Не оставляйте розетки без заглушек

Даже если вы не думаете, что некоторые розетки в квартире работают, вы никогда не должны оставлять розетки открытыми без установленных заглушек. Крышки легко заменить, так как большинство из них подходят к стандартному размеру, и для их фиксации требуется всего два винта. Вы можете безопасно заменить их самостоятельно или попросить арендодателя заменить их, если вы въехали без каких-либо крышек на электрическую розетку.

Необходимо: временно использовать только удлинители

Не следует оставлять электронное устройство подключенным через удлинитель, когда оно не используется, а также нельзя использовать более одного удлинителя для одного и того же предмета.Удлинители пропускают электрический ток на большие расстояния и делают вашу квартиру более уязвимой для поражения электрическим током. Если шнур изнашивается или прокалывается, вы можете получить электрошок.

Запрещается использовать электроприборы возле источников воды

Будьте особенно осторожны в ванной, чтобы не пользоваться электрическими приборами вблизи источников воды, так как вода, контактирующая с электричеством, может вызвать поражение электрическим током. Если вам необходимо использовать прибор рядом с раковиной, убедитесь, что раковина выключена и все поверхности сухие, прежде чем продолжить.

Не делайте этого: самостоятельно заменяйте шнуры

Живя в квартире, вы можете и всегда должны обращаться к домовладельцу, когда дело доходит до более сложных задач, связанных с электрическими розетками, например, для замены проводки. Если розетки в вашей квартире не соответствуют нормам, ваш домовладелец несет ответственность за их безопасность и исправность. Если у вас возникли проблемы с розетками, например, неработающие розетки или розетки, которые выделяют чрезмерное количество искр при включении или отключении кабеля, поговорите со своим арендодателем.Она должна послать квалифицированного электрика для ремонта розеток.

Никогда не снимайте крышку и не пытайтесь самостоятельно подключить электричество в квартире, так как вы можете получить травму и можете нести ответственность за любой ущерб, нанесенный квартире.

Выполнение нескольких простых действий с электрическими розетками может сделать жизнь в вашей квартире более безопасной. Будьте особенно осторожны с розетками в старых многоквартирных домах, поскольку они чаще выходят из строя, чем розетки в новых зданиях.

25 лучших мест для размещения электрических розеток

Сохраните на потом!

Вы строите или ремонтируете и задаетесь вопросом, где лучше всего разместить электрические розетки?

Мы опросили более 400 домовладельцев и выяснили, где электрические розетки используются чаще всего и где люди хотели бы, чтобы они были у !

Некоторые ответы были неожиданными, но такими гениальными!

Места для размещения розеток в доме

Мы собрали все полученные данные и распределили их по категориям ниже, комната за комнатой.Теперь вы можете сразу увидеть лучшие места для розеток ( и почему! ) в вашем доме.

Обязательно проконсультируйтесь с лицензированным электриком перед реализацией этих идей, чтобы убедиться, что они соответствуют строительным нормам вашего конкретного города / провинции или штата.

В общем, следует помнить о двух хороших рекомендациях:

1. Разместите электрические розетки через каждые 6 футов по всему дому .

2.Используйте электрические розетки , которые также содержат подобные USB-порты , .

Лучшие места для розеток на кухне

{Фото предоставлено}

• Гардеробная. Это удобно для зарядки беспроводных пылесосов / Roomba или ручных пылесосов. Если у вас есть прилавок в кладовой, розетка для перколятора / мультиварки также пригодится, когда у вас есть компания и вы готовите дополнительную еду.
• Кухонный остров. Выпекать проще простого, если вы можете подключить миксер к рабочей поверхности.
• Поверх кухонных шкафов. Если вам нравятся рождественские гирлянды на шкафах, это избавит вас от неприглядных шнуров. Это также отличное место для динамиков системы объемного звучания, камер наблюдения и тросового светодиодного освещения.
• Через каждые 2 фута над вашей кухней стоит , так что вы никогда не будете задумываться, куда поставить мультиварки / разогревающую посуду для гостей, или кофейник, миксер, тостер и т. Д.

Лучшие места для розеток в спальне

{Фото предоставлено}

• По одной с каждой стороны кровати для ламп и зарядных устройств для телефонов.
• По крайней мере, по одной на каждой стене в спальне для ламп, вентиляторов, испарителей, пылесосов, зарядных устройств для телефонов и других цифровых устройств.
• Главный шкаф .

Лучшие места для розеток в гостиной

{Фото предоставлено}

• эт. Если у вас есть большая комната, где ваши торцевые столики находятся в середине комнаты, а не у стены, розетка в полу пригодится для настольных ламп или рождественских елок!
• Мантия. Добавить рождественские гирлянды к мантии очень просто, если у вас есть выход сбоку или над выступом.
• За телевизором. У нас нет телевизора, но если вы планируете его закрепить на стене, вы можете скрыть неприглядные шнуры, но разместив розетку прямо за экраном.

Лучшие места для розеток в ванной

{Фото предоставлено}

• Тумбы и ящики под умывальник . Заряжайте и держите свои электробритвы / фены вне поля зрения.
• Рядом с туалетом для ночника, особенно если у вас есть маленькие дети, или, честно говоря, для зарядки телефона во время душа.

Лучшие места для розеток в гараже

{Фото предоставлено}

• Каждые 6 футов в гараже.
• Подключение генератора в ненавязчивой зоне

Лучшие места для размещения электрических розеток за пределами

{Фото предоставлено}

• По крайней мере, одна электрическая розетка с каждой стороны дома для электроинструментов, аппаратов для мытья под давлением, рождественских гирлянд, пылесоса для уборки транспортных средств.
• Обе стороны входной двери для гирлянды.
• Софит . Если вы повесите рождественские огни, это избавит вас от болтающихся шнуров и удлинителей, которые выглядят неуместно и могут споткнуться.Это также отличное место для подключения домашней системы безопасности.

Другие часто забываемые места для установки электрических розеток

{Фото предоставлено}

• Прихожая , для пылесоса.
• Перила возле лестницы , если вы планируете обернуть перила рождественскими гирляндами.
• Кладовые , для зарядки пылесосов.
• Постирочная для утюга, отпаривателя.
• Офис , за вашим столом.Используйте несколько розеток, если у вас несколько мониторов, принтер, телефон и другие электронные устройства.

Звонок!

Где у вас есть электрические розетки, без которых вы бы никак не могли жить? А где вы желаете, чтобы у вас была ?!

Сохраните на потом!

Как управлять кабелями и шнурами в вашей квартире

Работа с кабелями может быть небольшой проблемой, если у вас в квартире несколько электронных устройств.

Никто не хочет смотреть на шнуры (или спотыкаться о них) по всему дому. Но управлять кабелями может быть сложно, если в вашей квартире мало удобных розеток или если у вас много электроники в одном месте.

С помощью Prometheus Apartments, Huffington Post и Refinery29 мы собрали советы и продукты, которые сделают прокладку кабелей в вашей квартире простым и удобным.

Советы по использованию шнуров

• Используйте цвета и зажимы.Сэкономьте время при отключении предметов, сочетая цвета шнуров и соединяя вместе кабели, идущие к сопутствующим продуктам. Создайте ключ или пометьте свои шнуры, чтобы вам не приходилось отключать несколько устройств каждый раз, когда вам нужно перезагрузить маршрутизатор или взять зарядное устройство компьютера. Зажимы для переплета — дешевое и простое решение — вы можете упорядочить их и наклеить на них декоративную ленту, чтобы сэкономить деньги.

Зажимы для бумаги и этикетки — недорогой способ укладывать шнуры и кабели. [Изображение: Blue i Style]

• Спрячьте шнуры в ящик или декоративную коробку.Если у вашей прикроватной тумбочки есть ящик, вы можете спрятать внутри шнур питания, чтобы подключить телефон, Kindle, iPad или другую электронику перед сном. Вы можете сделать то же самое с декоративной коробкой — просто просверлите отверстие сзади, чтобы можно было воткнуть удлинитель в стену.

[Изображение: Sweet Sanity Designs] Декоративные плинтусы — это уникальный способ скрыть видимые кабели. [Изображение: Dornob]

• Протяжные шнуры по краям мебели и плинтусов скрывают их от глаз и придают вашей квартире аккуратный и стильный вид.Чтобы длинные кабели оставались на месте, используйте зажимы для командных шнуров, чтобы не повредить стены и не поставить под угрозу залог.

[Изображение: Amazon]

• Установите подставку под стол для хранения периферийной электроники, такой как модемы и жесткие диски.

Закрепите подставку под столом, чтобы электроника была организована и скрыта от глаз. [Изображение: Lifehacker] Накройте шнуры чехлами для шнуров и покрасьте их в тон ваших стен, чтобы они гармонировали. [Изображение: Home Depot]

• Не можете избежать шнуров? Сделайте настенное искусство из проволоки.

Если видимые шнуры неизбежны, приготовьте лимонад и используйте их в качестве украшения. [Изображение: Amazon]

Уникальные продукты для укладки кабелей

Несмотря на то, что вы можете выбрать недорогой путь с зажимами и скручивающимися стяжками для управления кабелями, эти умные продукты значительно упрощают организацию кабелей.

• Hug-A-Plug — У вас ограниченное количество розеток или много электроники в одном месте? Hug-A-Plug сжимается в ограниченном пространстве и превращает одну розетку в две, причем по одной розетке с каждой стороны параллельно стене, а не торчит прямо.Помимо экономии места, Hug-A-Plug предотвращает повреждение электронных шнуров, сгибая их и заставляя попадать в загроможденные места.

[Изображение: The Container Store]

• Кабельные твистеры — Кабельные твистеры идеально подходят для уборки вашего стола или телевизора. Они могут удерживать вместе несколько шнуров, кабелей и проводов для экономии места. Используйте твистеры с цветовой кодировкой, чтобы упорядочить кабели, чтобы вы могли быстро отсоединить нужные шнуры, не отключая всю свою электронику.

Твистеры доступны в большом количестве цветов, чтобы провода были организованы. [Изображение: The Container Store]

• Шнуры для шнура — Шары для шнура скрывают длинные шнуры из поля зрения, чтобы улучшить внешний вид вашего офиса или гостиной и избежать опасности споткнуться. Шарики удерживают длинные провода в небольшом пространстве, обеспечивая при этом забавный всплеск цвета.

Шарики для шнура «съедают» длинные шнуры, чтобы удерживать их взаперти. [Изображение: Amazon]

• Кабельные зажимы — Устали от того, что шнуры падают каждый раз, когда вы отключаете один из своих гаджетов? Кабельные зажимы предотвращают проскальзывание шнуров за стол и сохраняют порядок в офисе.Мини-зажимы отлично подходят для небольших предметов, таких как iPhone и iPad, а большие версии можно использовать для зарядных устройств компьютеров, жестких дисков и т. Д. Они самоклеющиеся, поэтому их можно использовать в доме и легко снимать с мебели.

[Изображение: The Container Store]

• Кто не любит LEGO? Маленькие ручки на этих забавных маленьких игрушках идеально подходят для электронных шнуров и добавляют забавной индивидуальности вашей квартире.

[Изображение: Prometheus Apartments]

На что следует обратить внимание при установке розеток

Автор: Jae Curtis

11 декабря 2020 г. | Читать 4 мин.

Мы надеемся, что вам понравились продукты, которые мы рекомендуем.Просто чтобы вы знали, Freshome может получать долю продаж по ссылкам на этой странице.

Хотя это может быть не так весело, как выбор столешницы или цвета краски, планирование электрических розеток в новом доме может повлиять на вашу повседневную жизнь больше, чем вы думаете. В конце концов, как часто вам приходится искать место для подключения зарядного устройства или установки нового светильника? Ваш архитектор приложит к вашим чертежам электрический план, поэтому проектирование розеток будет частью процесса.Не позволяйте архитектору угадывать, где вам нужны розетки. Учтите эти факторы, и у вас всегда будет необходимая мощность.

Получите промокод на электронику!

Электроника со скидкой и другие выгодные предложения — на расстоянии одного клика.

Посмотреть предложения

Вачиравут Приамфимай / EyeEm / Getty Images

За стеной

Ваш архитектор спланирует городские коды, когда дело доходит до размещения торговых точек.Ваш город или округ будет определять, как далеко должны быть расположены ваши торговые точки. Но вы все равно можете иметь информацию о том, куда они идут, или если вам нужны торговые точки в определенных местах. Очевидно, что большинство розеток будет размещено в ваших стенах, но подумайте не только о стене, чтобы действительно убедиться, что вы закрыты. Представляя, как вы будете пользоваться домом и жить своей повседневной жизнью, вы сможете представить себе лучшие места для торговых точек. Вот несколько умных мест, где можно убедиться, что у вас есть электричество:

• В кухонных ящиках и шкафах. Выдвижные ящики и шкафы — это хитрый способ увеличить мощность вашей кухни. Независимо от того, нужно ли вам зарядить телефон, включить ручной миксер или даже включить небольшую лампочку, питание, спрятанное в ящиках, обеспечивает легкий доступ, который не нарушает ваш интерьер. Вы также можете использовать розетки шкафа, чтобы осветить некоторые из более темных углов ваших шкафов.
• Под шкафчики. Подсветка под шкафом — это круто, но может стоить дорого. Более того, вы можете заменить дорогие специальные лампочки или просто оставить их перегоревшими.Вилки под шкафами позволяют выбрать менее дорогое освещение и служат для подключения электроники и кухонных гаджетов, не занимая при этом места на стойке.
• На острове. Если у вас есть кухонный остров, подумайте о том, чтобы включить питание на свой остров с розеткой сбоку. Даже если у вас есть другое место для стойки, вы, скорее всего, будете использовать свой остров для подготовительных работ. Досадно переносить еду в другое рабочее место, чтобы подключить миксер, блендер или кухонный комбайн.Остров также является идеальным местом, чтобы подать горячие блины на электрической сковороде.
• В подъезде. Зачем добавлять розетки в подъезд? Это просто место, где можно снять пальто и обувь, верно? Ну, подумайте, сколько раз вы подключаете телефон к розетке в доме, чтобы забыть об этом? Или сколько раз у вас были гости, которым нужно зарядное устройство? Установив вилки в подъезд, вы получите удобное место для зарядки телефонов и электроники вдали от дороги, чтобы они всегда были наготове, когда вы готовы.
• Полы в жилых комнатах. Не хотите споткнуться о шнуры и вилки? Размещение розеток на полу в гостиной означает, что вы можете включать освещение именно там, где вам нужно, пряча шнуры под мебелью, вместо того, чтобы создавать постоянную опасность споткнуться.
• Сан. Ваш архитектор определенно спланирует розетки в ванной, но вы можете спроектировать их размещение, чтобы они были более функциональными. Подумайте, как вы используете электронику для ванной, такую ​​как бритвы или фены.Помните, что натягивать шнур на раковину небезопасно, поэтому планируйте это соответствующим образом. Пристрастие к тихой ванне и реалити-шоу? Ваш архитектор также может помочь вам найти безопасное место для установки розетки для телевизора в ванной комнате.

Wachirawut Priamphimai / EyeEm / Getty Images

Умные розетки

Старые, устаревшие вилки могут помочь, но новые умные розетки делают жизнь намного проще. Ознакомьтесь с некоторыми из новых вариантов умных розеток, чтобы узнать, нужны ли они вам.

• USB-розеток. Зачем вообще беспокоиться о USB-конвертерах? Если вы размещаете розетки там, где, как вы знаете, хотите зарядить свой телефон, просто установите USB-розетку, и вы сможете подключать ее прямо к стене.
• розеток Bluetooth. Сделайте свой дом дешевым умным домом, используя умные розетки и вилки для управления электроникой с телефона. Они используют Bluetooth для подключения к вашей электронике, поэтому вам не нужно вставать с кровати только потому, что вы забыли выключить лампу внизу.
• Wi-Fi розетка. Хотите знать, сколько энергии требуется для работы вашего дома? Розетки Wi-Fi могут отправлять информацию об использовании энергии и даже отключать определенные устройства или электронику, когда они достигают квоты. Это может сэкономить вам много денег в долгосрочной перспективе.

Они могут быть не самой заметной частью вашего дома, но розетки могут быть одними из самых важных. Это мелочь, которая имеет большое значение в вашей повседневной жизни. Если вы замедляете процесс проектирования, выбираете и правильно размещаете их, значит, вы полюбите свой дом еще больше.

, электрические — Добавить розетку 240 В в подпанель квартиры

У вас недостаточно сока для обычной сушилки

Проблема в том, что, хотя у вас есть место в панели для необходимых цепей, ваш питатель просто не может обеспечить достаточно шума для поддержки стандартной электрической (конденсационной) сушилки. В частности, вы рассматриваете мощность 750 футов 2 * 3 ВА / фут 2 = 2250 ВА для освещения, а также 3 допуска по 1500 ВА для бытовой техники (микроволновая печь, холодильник + утилизация, кухонные розетки), что дает вам 4313 ВА нагрузки после применения коэффициента нагрузки 35% для общие нагрузки более 3 кВА или 18 А при 240 В переменного тока.Тем не менее, этот коэффициент нагрузки , а не , применяется к допустимой нагрузке на сушильную машину 5000 ВА, и вам необходимо обеспечить 1500 ВА (хотя с учетом нагрузки) для цепи небольшого прибора прачечной, что дает вам 9838 ВА нагрузки или 41 А при 240 В переменного тока. , всего на волосок слишком большой для вашей кормушки на 40А. Ой!

Осушители с тепловым насосом спешат на помощь!

Тем не менее, есть способ делать то, что вы хотите, не сломав устройство подачи в вашей квартире, хотя это означает покупку не очень дешевой сушилки. Видите ли, в стремлении сделать сушилку для белья с меньшим количеством свиней несколько ярких искр натолкнулись на идею забрать отработанный воздух из барабана сушилки, пропустить его через осушитель, а затем снова залить в барабан.Эта конструкция называется сушилкой с тепловым насосом , и ее преимущество заключается в том, что она исключительно эффективна на по сравнению с любыми другими электрическими средствами для сушки одежды, помимо того, что не требует вентиляции.

В частности, сушилки Miele TWB1xx с тепловым насосом отлично работают от розетки 120 В, потребляя примерно 8 А. Наряду со средней стиральной машиной размером с квартиру с нагрузкой 8–12 А при напряжении 120 В, она всего едва подходит для одной ответвленной цепи для небольшой стиральной машины на 120 В.Кроме того, в результате этого мы можем пропустить выделение сушилки для одежды при расчете нагрузки (выделение 5 кВА в loadcalc для устройства, которое не может когда-либо потреблять столько энергии, когда оно подключается к ответвленной цепи 120 В, 15 А, просто глупо) . В результате мы добавляем к нашей существующей нагрузке один факторный запас малой бытовой техники 1500 ВА, что дает нам 4838 ВА, или 20 А при 240 В переменного тока.

Обратите внимание, что этот трюк только работает с сушилками Miele — сушилки с тепловым насосом Samsung и Blomberg / Beko работают от цепей 240 В переменного тока, и, похоже, Samsung также требуется нейтраль, что действительно ограничивает возможности, когда дело доходит до обеспечения питания. для них.(Кроме того, Samsung не документирует, сколько электроэнергии фактически потребляет их сушилка, на своем веб-сайте или в листе технических характеристик продукта.)

.
