Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

  1. Стропильная система: правила расчета и разработки
  2. Элементы стропильной конструкции
  3. Материалы для изготовления стропил
  4. Выбор стропильной системы: висячие и навесные конструкции
  5. Особенности обустройства стропил на разных крышах
    • двускатная крыша
    • шатровая крыша
    • вальмовая крыша
    • ломаная крыша
  6. Двухскатная крыша: установка стропил своими руками
    • расчет угла наклона и нагрузок
    • монтаж мауэрлата и стропил
  7. Общие рекомендации по монтажу стропильной системы

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

  1. Угол наклона крыши:
    • 2,5-10% — плоская кровля;
    • более 10% — скатная кровля.
  2. Нагрузки на крышу:
    • постоянные – общий вес всех элементов «кровельного пирога»;
    • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
    • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

  1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
  2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
  3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
  4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
  5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому  в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т. д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.

Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

  • основание постройки квадратной формы;
  • в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

  1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
  2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
  3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

  • угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
  • при угле наклона свыше 45° — возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° — 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

  1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
  2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
  3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.
  4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
  5. Фермы поднять на крышу и прикрепить к мауэрлату:
    • установить фронтальные (крайние) фермы;
    • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
    • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
  6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
  7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

  1. Затяжки для усиления стропил изготовляются по такому принципу:  чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
  2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
  3. Стропила  из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
  4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Стропила для двухскатной крыши. Конструкция стропил для обустройства крыши с двумя скатами

You are here

Главная
» Статьи

01.01.2020 в 23:33

Статьи

Содержание

  1. Стропила для двухскатной крыши. Конструкция стропил для обустройства крыши с двумя скатами
  2. Как поставить стропила одному. Технология строительства
  3. Стропила виды. Конструкция стропильной системы двускатной крыши
    • Особенности
    • Виды
  4. Стропильная система двускатной крыши чертеж. Как сделать двухскатную крышу дома – пошаговая инструкция
    • Составные части крыши
  5. Устройство двускатной крыши с висячими стропилами. Стропильная система висячего типа
  6. Видео установка стропил двускатной крыши, своими руками. Серия №16

Стропила для двухскатной крыши.

Конструкция стропил для обустройства крыши с двумя скатами

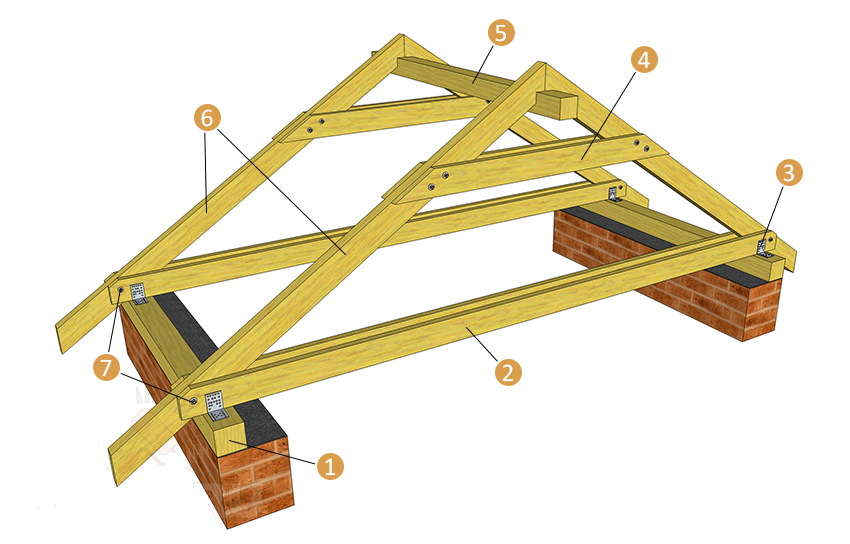

Конструкция стропильной системы двухскатной крыши предполагает наличие таких составных деталей:

  • Мауэрлат . Он представляет собой прочный брус из дуба, сосны, лиственницы или другой крепкой породы древесиной, который укладывается по периметру на несущие стены строения. Назначение мауэрлата – равномерно распределять нагрузку. Сечение брусков выбирают, исходя из их строения – цельные или клееные, а также от возраста постройки. Чаще всего используются балки 100×100 или 150×150 мм.
  • Стропила . Из таких элементов создается вся конструкция (прочитайте также: » Как устроена конструкция стропильной системы, какую лучше выбрать «). Соединяясь в верхней точке два стропила образуют ферму. Изготавливают их из бревен или прочных брусков.
  • Затяжка . Данная деталь служит для сцепления стропил и обеспечения их жесткости.
  • Прогоны . В тех местах, где стыкуются стропильные ноги, крепят коньковый прогон, на который впоследствии будет монтироваться конек. А с помощью боковых прогонов каркасу из стропил придают дополнительную крепость. Предполагаемая нагрузка определяет размеры и количество таких элементов.
  • Стойка для стропил . Это вертикальная балка, которая частично перенимает на себя вес крыши. Если схема двухскатной крыши простая, то по центру размещают одну такую балку. Для длинного пролета может потребоваться три бруска – один по центру и два по бокам. Если возводится несимметричная кровля, то расположение такой балки определяется длиной стропильных ног. Под стропила для ломаной крыши стойки ставят по бокам, чтобы освободить место для передвижения. По центру и бокам балки размещают, если комнат будет две.
  • Подкосы . Это опоры для стойки. Если предполагаются значительные ветры и осадки в зимний период, устанавливают продольные, а также диагональные стойки.
  • Лежень . На него опирается стойка для стропил, а также крепятся подкосы.

Как поставить стропила одному. Технология строительства

ИллюстрацияПошаговая инструкция
Подготовка материалов . Для сборки стропильной системы будем использовать доску 200×50 мм. Кроме того, понадобятся крепежные метизы и гидроизоляционные материалы.

Пиломатериалы перед работой пропитываем антисептиком и высушиваем.

Монтаж мауэрлатов . В соответствии с ранее предложенными чертежами, мауэрлаты кладём на боковые несущие стены. Перед установкой балок, поверх кирпичной кладки выстилаем битумную подложку.

Мауэрлат к стене крепим анкерными болтами с диаметром не менее 12 мм. Шаг установки болтов выбираем не менее 1,5 м.

Монтаж лежня . Укладка лежня на промежуточную стену выполняется по тому же принципу, что и монтаж мауэрлатов. Разница в том, что лежень укладываем в две доски, так как распределение нагрузок на него будет больше, чем на внешние стены.
Монтаж конькового прогона . На лежне вплотную к фронтонам крепим крайние вертикальные стойки. Чтобы стойки при монтаже не смещались, временно фиксируем их диагональными подкосами.

Поверх стоек с помощью перфорированных металлических уголков крепим горизонтальную балку – коньковый прогон, на котором сойдутся вершины стропильных ног. По примеру крайних стоек в промежуток между прогоном и лежнем устанавливаем промежуточные дополнительные опоры с шагом 80 см.

Подгонка первого стропила . К прогону и мауэрлату прикладываем установленную на ребро доску.

На доске на уровне прогона и на уровне мауэрлата расчерчиваем края выемки с одной горизонтальной и одной вертикальной стороной. В итоге край свеса балки ниже мауэрлата должен составить не менее 60 см.

По сделанной разметке вырезаем углы.

Подгонка стропил . По примеру одной заготовки на другой доске делаются идентичные вырезы. Затем балки устанавливаются на прогон и схватываются струбциной.

По уровню размечаем строго вертикальную осевую линию, по которой разрезаем совмещенные доски. В итоге должен получиться конек, как это показано на фото.

Крепление стропил . Совмещённые на прогоне балки крепим перфорированными металлическими уголками в нижней и в верхней части. Кроме того, коньковый узел дополнительно стягиваем используя перфорированную металлическую пластину.

Все крепления выполняются на саморезы. Для большей надежности используем цветные саморезы, так как они оцинкованные. Черные саморезы пригодны только для временного монтажа.

Установка стропил . Напротив, уже собранной стропильной фермы устанавливаем крайнюю ферму. Между установленными конструкциями натягиваем шнуры, один на уровне конька, другой посредине и еще один ближе к мауэрлату.

По шнурам устанавливаем и выравниваем в плоскости промежуточные стропила.

Установка затяжек . Чтобы укрепить стропильные фермы на уровне лежня, крепим горизонтальные распорки, которые должны по обеим сторонам пройти через край противоположных стропил.

Затяжку делаем из поставленной на ребро доски. Доску к стойке крепим на саморезы, а к диагональным балкам саморезами и болтом с гайкой через накидные шайбы. Аналогичные затяжки устанавливаем в нижней части каждой фермы.

Боковые торцы затяжек обрезаем вровень с поверхностью стропил. Впоследствии установленные затяжки будут использоваться как балки перекрытия.

Подрезка свесов . Размечаем каждый свес так, чтобы была выемка под крепление карнизной доски и вертикальный срез для установки ветровой доски.

Можно делать замеры на каждой доске по отдельности, а можно сделать один шаблон и обойти с ним все свесы и ровно перенести разметку

.По сделанной разметке все свесы обрезаем торцовочной пилой.

Стропила виды. Конструкция стропильной системы двускатной крыши

Двускатная крыша пользуется большой популярностью, так как ее возведение считается относительно простым и быстрым этапом в строительстве дома. Разные виды двускатной кровли позволяют выбрать подходящий вариант для конкретной постройки. Поставить такую кровельную конструкцию не составит большого труда, если имеется даже небольшой опыт в строительстве, но в одиночку, конечно, не справиться. Все работы выполняются поэтапно, с учетом особенностей такой крыши.

Особенности

При возведении двускатной крыши устанавливается стропильная система и основные детали кровельной конструкции. Сюда относится каркас (в виде стропил с подкосами), мауэрлат. Делают их из качественной древесины – это брусья 150х150 мм и доски сечением 50х150 мм. Традиционными считаются двускатные крыши симметричного типа, имеющие прямые скаты (щипцовая кровля). Угол наклона скатов такой кровли доходит до 45 градусов, что позволяет избежать нагрузок на конструкцию (например, при снегопадах и ветре).

Другие виды двускатной кровли, например, с ломаными скатами, позволяют оборудовать мансарду под крышей. В этом случае скаты сверху кровли представляют собой более пологие откосы, а снизу – с резким уклоном. Ломаная двускатная крыша должна возводиться на более сложную и прочную конструкцию. При строительстве несимметричной кровли конек крыши выполняется со смещением от центра. Делается это с учетом конструктивных особенностей здания.

Виды

Каркасная конструкция двускатной крыши может быть:

  • наслонной;
  • висячей.

Характерно, что в большинстве строений используется стропильная система наслонного типа, внутри которой есть несущие стены. Каркас, таким образом, служит промежуточной опорой. При ширине крыши не больше 10 м обычно используется одна опора. Крыша шириной больше 10 м имеет несколько пропорционально расположенных опор. Каркас в виде стропильной системы висячего типа возможен в том случае, когда строение может обойтись одной опорой, не имея внутренних несущих стен. Такая кровля выстраивается из двух поясов – верхнего (два стропила), нижнего (жестко соединенные затяжки). Опираются стропила на мауэрлат, а концы стропил выходят на наружные стены.

Двускатная ломаная кровля может иметь усиление в виде опорных рам, которые не дают провисать наклонной крыше. Так можно получить более прочную конструкцию. Висячая ломаная крыша имеет дополнительные опорные рамы, к которым устанавливаются стены мансарды. Опорная рама, которая расположена под несущей стеной внутри, берет на себя часть нагрузки, что позволяет немного облегчить конструкцию кровли.

Стропильная система двускатной крыши чертеж. Как сделать двухскатную крышу дома – пошаговая инструкция

Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро- и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке. Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

Источник: https://milyj-dom.ru-land.com/novosti/kryshi-shemy-iz-kakih-elementov-sostoit-konstrukciya-kryshi-derevyannogo-doma

Устройство двускатной крыши с висячими стропилами. Стропильная система висячего типа

Для данной схемы стропильной системы двухскатной крыши характерно то, что стропила опираются на боковые стены. Плохо то, что при этом образуется распирающая нагрузка, способная со временем повредить стены. Чтобы такого не произошло, ноги стропил соединяют затяжкой. В результате образуется жесткий треугольник, не подверженный деформации при нагрузках. Часто вместо затяжек используют балки перекрытия, это особенно актуально когда необходимо обустроить мансардное помещение под крышей.

Плюс данной системы в том, что вовсе не обязательно крепить мауэрлат. Кроме того, достаточно просто монтируются те части конструкции, где ноги стропил опираются на стены. Доска, проложенная через изоляционный слой, поможет сделать ферму ровной и устойчивой, обеспечив большую площадь опоры. Далее рассмотрим основные разновидности висячих стропил. Все они являются трехшарнирными.

#1. Простая треугольная трехшарнирная арка.

Это самое несложное сооружение, представляющее собой замкнутый треугольник, две верхних стороны которого подвергаются нагрузке на изгиб. Затяжка в такой конструкции не работает только на растяжение и не является несущей конструкцией, поэтому ее можно заменить на тяж из стали.

При этом имеется несколько решений организации конструкции карнизного узла. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

#2. Треугольная трехшарнирная арка, усиленная бабкой или подвеской.

Данный вариант применяли только раньше, строя большие промышленные или сельскохозяйственные помещения с пролетом более 6 метров. Для частных домов эта схема не годится. Принцип ее в том, что вес затяжки (составленной из отдельных коротких элементов) берет на себя конек. Эти элементы соединены между собой и с хомутом подвески с помощью прируба (косого или прямого). Для скрепления используются болты. Деревянная подвеска носит название бабка, а железная – тяж. Эта деталь, висящая на узле карниза, а затяжка крепится к ее нижней части через деревянные накладки. Переходниками являются хомуты, регулирующие прогиб затяжки, если она провиснет.

Видео установка стропил двускатной крыши, своими руками. Серия №16

Категории: Стропила для двухскатной крыши, Стропила для обустройства, Стропильная система, Двускатная крыша, Пошаговая инструкция, Крыши с висячими стропилами, Висячий тип

Понравилось? Поделитесь с друзьями!


Построить дом из несъемной опалубки. Монтаж различных видов опалубок для стен дома


Наплавляемая кровля. Что собой представляет наплавляемая кровля

Создание ферм крыши


Справочный номер:
KB-00981

Последнее изменение:
21 февраля 2023 г.


Информация в этой статье относится к:

ВОПРОС

Как создать фермы крыши ?

ОТВЕЧАТЬ

В Chief Architect X15 и более поздних версиях фермы крыши можно создавать автоматически с помощью диалогового окна «Создать каркас» и/или вручную с помощью специального инструмента «Ферма крыши». Однако в X14 и более ранних версиях фермы можно построить только с помощью инструмента Roof Truss. В этой статье мы обсудим оба метода создания ферм.

Прежде чем продолжить, важно знать, что фермы крыши в Главном архитекторе определяются положением одной или нескольких плоскостей крыши вверху и одного или нескольких перекрытий внизу, поэтому и то, и другое должно быть на месте до того, как будет нарисована ферма.

  • Плоскости крыши и потолка можно генерировать автоматически или рисовать вручную.
  • Потолок может состоять из плоского потолка по умолчанию, созданного в каждой комнате по умолчанию, из нарисованных вручную плоскостей, созданных с помощью инструмента «Плоскость потолка», или из их комбинации.
  • Между крышей и потолком должно быть пространство, в котором может образоваться ферма. Фермы не могут быть сгенерированы вдоль линии, где сходятся крыша и потолок, обычно на несущей стене .

Для сборки конструкции и крыши

  1. Откройте план, на котором вы хотите создать фермы крыши, или выберите Файл > Новый план .

    В этом примере используется простая конструкция размером 20 x 30 футов.


  2. С помощью инструмента Select Objects  выделите левую и правую стены, затем нажмите кнопку редактирования Open Object .
  3. В открывшемся диалоговом окне Спецификация стены на панели «Крыша» выберите параметр Полная двускатная стена , затем нажмите OK .

  4. Выберите Build> Roof> Build Roof из меню и на панели Roof Построить крышу Появится диалоговое окно:

    • Установите флажок Построить плоскость крыши .
    • Выберите метод каркаса Фермы .

      В X14 и более ранних версиях вместо этого установите флажок Фермы (без птичьего рта) .

    • Укажите нужные значения Шаг (в 12) и Свес крыши .

      В этом примере указан шаг по умолчанию 8 дюймов на 12 дюймов с выступами по умолчанию 18 дюймов.

    • Установите высоту каблука по своему вкусу.

      В X14 и более ранних версиях необходимо снять флажок «Автоматическая обрезка птичьего рта», чтобы определить приподнятую пятку.

      Дополнительные сведения см. в разделе «Создание энергетической пяточной фермы» в разделе «Статьи по теме».

      В этом примере используется значение 0″.

    • После внесения всех необходимых изменений нажмите OK , чтобы построить крышу.

Автоматическое создание ферм крыши

*Относится к Chief Architect Premier X15 и более новым версиям.

  1. Выберите Build> Framing> Build Framing   из меню.
  2. В появившемся диалоговом окне Build Framing :

    • На панели Фермы убедитесь, что Глубина элемента, Максимальный горизонтальный пролет и другие параметры установлены по вашему вкусу.
    • На панели «Крыша» убедитесь, что Расстояние между стропилами/фермами и другие параметры каркаса крыши вам нравятся, затем установите флажок «Создать каркас крыши ».

      В этом примере используется значение расстояния между стропилами/фермами по умолчанию, равное 24 дюймам, и флажок Конек не установлен, поэтому коньковая доска/балка не создается.

    • Щелкните OK , чтобы создать автоматические фермы вместе с любыми другими автоматическими компонентами каркаса, такими как смотровые площадки и бордюры.

      Вам может быть предложено выбрать, отображать ли слои каркаса крыши на активном виде. Какой бы вариант вы ни выбрали, он не повлияет на создание компонентов каркаса.

  3. Создайте обзор кадрирования перспективы    , чтобы увидеть результаты.

Чтобы создать фермы крыши вручную

  1. Выберите в меню Сборка > Каркас > Ферма крыши, затем щелкните и перетащите линию в том месте, где вы хотите разместить ферму крыши.

    Примечание. Может появиться сообщение с вопросом «Слой «Каркас, фермы крыши» не отображается. Вы хотите включить отображение этого слоя в текущем виде?» Щелкните Да, чтобы отобразить слой Roof Trusses в этом виде.

  2. Убедитесь, что Временные размеры включены, включите инструмент Select Objects , затем щелкните ферму, чтобы выбрать ее.
  3. Когда ферма выбрана, размер будет отображать ее расстояние от перпендикулярной стены. Нажмите на размер, введите желаемое значение в текстовое поле, затем нажмите Введите на клавиатуре.

    В этом примере указано 0″.

    Ферма будет двигаться так, что ее внешний край будет совмещен с внешним краем каркасного слоя стены.

  4. Используя инструмент Select Objects , нажмите на одну ферму крыши, чтобы выбрать ее, затем нажмите кнопку редактирования Multiple Copy  .
  5. По умолчанию интервал многократного копирования для ферм равен 24 дюймам (600 мм). Чтобы изменить этот интервал, щелкните значок Интервал многократного копирования вторичной кнопки редактирования, укажите нужное значение Первичное смещение для Все фермы , затем нажмите OK .

    В этом примере используется значение первичного смещения по умолчанию, равное 24 дюймам.

    Примечание. Множественное копирование недоступно в Home Designer Pro. Вместо этого используйте инструмент редактирования «Преобразовать/реплицировать». создайте 6 копий, разделенных определенным расстоянием друг от друга, установите флажок «Копия», установите «Количество копий» на 6, затем установите флажок «Переместить» и установите «Дельта по оси X» на 24 дюйма. Отрицательные значения также могут быть установлены для каждой из дельт, если это необходимо.

  6. Наведите указатель мыши на главный маркер редактирования перемещения на ферме, пока не появится Multiple Copy   дисплей курсора, затем щелкните и перетащите по конструкции. По мере перетаскивания через равные промежутки времени будут создаваться новые фермы. Отпустите кнопку мыши, чтобы завершить команду.

  7. Затем с помощью инструмента «Выбрать объекты» выберите фермы на обоих концах конструкции и нажмите кнопку редактирования «Открыть объект ».
  8. На панели «Общие» диалогового окна «Спецификация фермы крыши » установите флажки «Концевая ферма » и « Принудительное восстановление фермы ».
    • Также установите флажок Уменьшенный фронтон в этом диалоговом окне, чтобы опустить верхний пояс концевой фермы, чтобы наблюдатели могли проходить над фермой.
    • Щелкните OK , чтобы перестроить ферму на основе только что указанных параметров.
  9. Создать Обзор кадрирования перспективы   , чтобы увидеть результаты.

Теперь дополнительные компоненты каркаса, такие как смотровые площадки и бордюры, можно создавать автоматически с помощью диалогового окна «Создать каркас».


Статьи по теме

Стропила и фермы: что лучше?

Прочная крыша требует прочного каркаса, который служит надежным основанием. Стропила и фермы жизненно важны для обеспечения структурной целостности вашего дома. Но какой из них лучше? Читайте дальше, чтобы узнать о преимуществах и недостатках каждой стратегии строительства.

Стропила в сравнении с фермами

Традиционные средства каркаса крыши, стропила обычно проходят от вальмы или конька крыши к настенной плите наружной стены. Как правило, они укладываются рядом друг с другом, образуя основу для поддержки кровельных покрытий, кровельных настилов и так далее.

Фермы, с другой стороны, представляют собой сборные деревянные конструкции, которые объединяют треугольную лямку из конструкционных деревянных элементов для поддержки крыши и связывания наружных стен дома вместе.

Много лет назад почти все дома строились с использованием традиционных стропил. В наши дни это не обязательно так. Все больше и больше домов строится с фермами вместо стропил, что обусловлено целым рядом факторов, в том числе:

Стоимость

Кровельные фермы состоят из меньших частей, спроектированных для обеспечения аналогичной прочности без использования большого количества дерева. Это приводит к более низкой стоимости из-за большей эффективности труда и материалов. Фермы изготавливаются на контролируемых производственных предприятиях, чтобы обеспечить высочайшее качество продукции. Поскольку многие из этих заводов автоматизированы, они могут построить фермы дешевле, чем для сборки и установки стропил на месте.

Экономия времени

На изготовление и установку стропил на строительной площадке уходит значительно больше времени, чем на фермы. Опытные кровельщики обычно могут установить кровельные фермы в среднем доме в США всего за день. С другой стороны, установка стропил может занять до семи дней.

Когда лучше использовать стропила?

Хотя фермы могут сократить расходы и время, они не всегда подходят идеально. Одним из основных преимуществ использования стропил является открытое пространство, которое они создают. Если вы хотите пространство со сводом, стропила могут увеличить открытую площадь. Фермы также можно использовать для создания сводчатых потолков, но они, как правило, не так эффективны для открытия пространства по сравнению со стропилами.

Стропила также весьма полезны для создания открытых пространств для увеличения жилой площади. Опять же, фермы можно использовать для создания открытых пространств того же типа, но не так эффективно.

Еще одним преимуществом использования стропил является сокращение времени выполнения заказа. Для стропильных систем крыши требуются чертежи и проектирование, что может занять несколько недель. Если у вас есть своевременный проект, стропила могут помочь вам начать и закончить быстрее.

Небольшие проекты

Когда строительные работы относительно небольшие, стропила также могут иметь большое значение. Например, если вы добавляете небольшое дополнение к своему дому, может показаться чрезмерным создание макета и дизайна фермы крыши. Гараж — еще один хороший пример небольшого проекта, где стропила имеют смысл.

Удаленное строительство

Иногда местоположение является важным фактором при выборе использования стропил или ферм. Например, если ваш участок расположен высоко в горах, может быть сложно доставить фермы крыши на строительную площадку. В зависимости от конфигурации крыши фермы могут быть очень широкими и достаточно длинными. Даже для дома среднего размера потребуется 18-колесный груз, чтобы доставить фермы крыши.

Качество

Когда дело доходит до качества, между фермами и стропилами нет большой разницы, если вы работаете с зарекомендовавшим себя строителем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
