Как правильно подключить узо: правильное подключение УЗО дома, в квартире

Схема подключения УЗО и автоматов

Чтобы защитить людей от поражения электротоком в электрических щитках устанавливаются автоматы и устройства защитного отключения. Эффективность работы защиты повышает специальная схема подключения УЗО и автоматов, предполагающая их совместное использование. Для того, чтобы правильно подключить защитные устройства, нужно знать характеристики проводов и кабелей электрической сети, а также суммарное значение мощности установленных приборов и оборудования.

Содержание

Установка УЗО в квартире

Принцип работы устройства защитного отключения состоит в сравнении потенциалов дифференциального тока, проходящего через него. С этой целью значение потенциала постоянно измеряется на входе и выходе прибора. В нормальном состоянии векторные токи, проходящие в обоих направлениях по фазному и нулевому проводу, будут равны нулю.

В однофазных схемах электросетей такие измерения выполняются на двух проводниках, а в трехфазных их количество увеличивается на число фаз. Нужно знать принцип действия, перед тем как подключить УЗО в квартире и ввести его в эксплуатацию. Срабатывание защитного устройства произойдет в том случае, когда возникнет разница между входящим и выходящим током.

Для определенных видов оборудования это различие может быть ограничено определенными рамками. В некоторых случаях диапазон разницы потенциалом устанавливается произвольно, в разумных пределах. Сравнение токов производится дифференциальным трансформатором, входящим в состав защитного устройства.

Помимо утечки тока прибор срабатывает в следующих случаях:

• Повреждена внешняя изоляция или проводники контактируют с заземленным корпусом.
• Поменялись местами заземляющий и рабочий нулевой, а также фазный и нулевой проводники, после чего произошло касание их под напряжением.
• Обрыв нулевого рабочего проводника, расположенного до и после защитного устройства.

Для решения проблемы, как подключить УЗО в щитке используется два провода. Первый проводит ток к нагрузке, а второй отводит ток от потребителя по внешней цепи. При появлении утечки возникает разница токов. Далее, сопоставляется фактическая утечка и ее допустимая величина. Если полученная разница будет выше номинального показателя, предусмотренного параметрами УЗО, то в этом случае срабатывает функция аварийного отключения. Таким образом, прибор защищает всю сеть, имеющуюся в квартире.

При выборе УЗО необходимо обращать внимание на его технические характеристики. Если в квартире проложена двухфазная электрическая сеть с напряжением 220 вольт, то вполне подойдет двухполюсное УЗО, в котором имеется фаза и ноль. Если же цепь состоит из трех фаз, тогда используется четырехполюсное устройство. Кроме того, необходимо учитывать значение тока отсечки, а также номинального и дифференциального тока. Эти показатели влияют на нормальную работу УЗО и своевременное отключение цепи.

Как подключить УЗО и автоматы в квартире

Для того, чтобы включить защитное устройство в общую цепь необходимо соблюдать определенный порядок действий. Подключение следует начинать с монтажа защитного устройства. Крепление УЗО производится с помощью встроенной DIN-рейки, расположенной в электрическом щитке. Защитное устройство удерживается с помощью тыльных защелок в специальных перфорированных отверстиях. Маркировка верхних и нижних клемм проводов фазы и нуля производится соответствующими буквами L и N. Вводный силовой кабель подключается сверху, а вывод к потребителям – снизу.

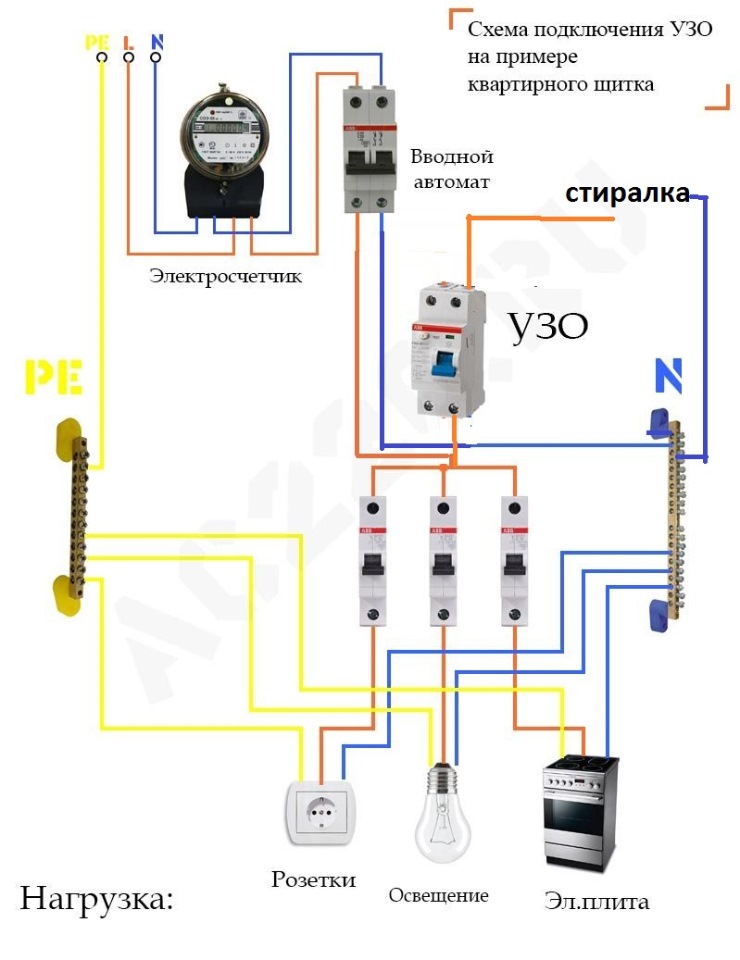

Схема подключения УЗО и автоматов осуществляется следующим образом:

• Вначале производится соединение вводного автомата и наружного силового кабеля. При выборе автомата учитывается максимальный ток в соответствии с предполагаемыми нагрузками в конкретной квартире.
• Далее устанавливается счетчик расхода электроэнергии. Через него происходит дальнейшая передача напряжения к верхним клеммам защитного устройства.
• Из нижних клемм УЗО отходят кабели, соединяющиеся с нагрузками. Обязательным условием нормального функционирования защитного устройства является правильное соединение фазных и нулевых проводов.
• Далее можно выполнять совместное подключение автоматов и УЗО.

Отдельно подключаются автоматы, предназначенные для защиты техники с большой мощностью. В данной схеме УЗО и автоматические выключатели соединяются между собой соответствующими фазными и нулевыми кабелями.

Подключение УЗО в двухфазную сеть

Основной целью УЗО является отключение техники и оборудования при утечке на корпус электрического тока. Эти приборы часто используются в старых домах и квартирах с двухфазной цепью и отсутствием заземления. В таких случаях правильное подключение УЗО зависит от разводки имеющейся электрической сети.

В первом варианте устанавливается одно защитное устройство, обеспечивающее одноуровневую защиту. Для этого подбирается УЗО с высокой мощностью из расчета общей нагрузки всех имеющихся потребителей. Выходные клеммы УЗО соединяются с автоматическими выключателями, после чего электрический ток подается на розетки, выключатели и к другим потребителям.

Данная схема подключение автомата и УЗО отличается простотой и компактностью. Она полностью компенсирует отсутствие обычного заземления. Однако, при выходе из строя любого электроприбора, подача электроэнергии полностью прекращается. Такая одноуровневая защита может устанавливаться отдельно для потребителей большой мощности, чтобы своевременно отключить в случае аварии. Как правило, в подобной схеме применяется УЗО двухполюсное на 15 ампер.

В другом варианте, использование многоуровневой защиты предусмотрено для каждого отдельного участка. Данная схема применяется совместно с заземлением. Несмотря на высокую стоимость и сложность подобных систем, они обладают серьезным преимуществом, делая автономным каждый участок. В этом случае отключается только одно устройство, а все остальные приборы продолжают нормально работать.

Таким образом, схема подключения УЗО и автоматов, обеспечивает нормальную работу всех приборов и оборудования, надежно защищает людей от поражения электротоком.

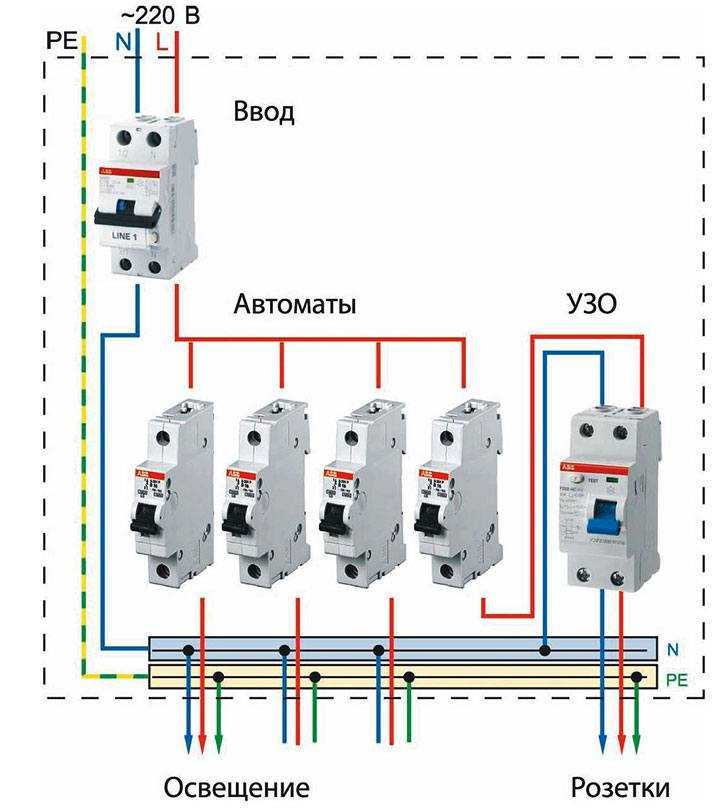

Как подключить группы УЗО с автоматами

В процессе эксплуатации сами устройства защитного отключения требуют защиты от перепадов напряжения, коротких замыканий и последствий их негативного воздействия. Решить эту проблему возможно путем установки в электрическую цепь автоматических выключателей. Поэтому вопрос, как подключить УЗО и автоматы в том числе в электрощитке, приобретает особую актуальность. Использование дополнительной защиты усиливает электробезопасность при пользовании мощной бытовой техникой и оборудованием.

Представленная схема вполне подходит для монтажа средств защиты в распределительном щитке. Заземляющий проводник РЕ обозначен линией желто-зеленого цвета. Пунктирные зеленые линии соответствуют заземляющим кабелям, используемым при подключении сложных бытовых устройств. Как правило с УЗО используется несколько автоматов. Поэтому сумма токов автоматических выключателей должна быть равной сумме токов защитных устройств.

Подключение УЗО и автоматов рекомендуется выполнять по определенным правилам:

• УЗО следует устанавливать перед автоматическим выключателем.
• При однофазном подключении провод питания всегда подводится к верхней клемме. Установка питающего провода снизу приведет к поломке устройства.
• Подключение УЗО в двух- или трехфазную сеть осуществляется по отдельным схемам, используя варианты с заземлением и без заземления.
• Во время подключения электрическая сеть должна быть полностью обесточена.
• Узо с низкими номиналами, предназначенными для отдельных линий, нельзя устанавливать в общую сеть. Под влиянием перегрузок повышается вероятность утечек тока и коротких замыканий.
• Подключенное защитное устройство нужно обязательно протестировать. С этой целью включается автомат, на котором создается определенная нагрузка. Если подключенный электроприбор не вызывает каких-либо изменений, значит электромонтажные работы выполнены правильно.

Как правильно подсоединить УЗО

Многие домашние мастера задумываются над вопросом, как правильно подключить и как расключить УЗО, не допустив при этом серьезных ошибок. Очень часто после монтажа работа защитного устройства происходит с нарушениями. Оно периодически отключается без видимых причин, когда утечки тока отсутствуют, а нагрузка находится в пределах нормы. Некоторые пользователи считают неисправным само устройство и покупают новый прибор.

Однако часто проблема заключается вовсе не в устройстве, а в неправильном монтаже и других ошибках, допущенных при подключении. Наиболее распространенной ошибкой считается соединение нулевого рабочего проводника с открытыми частями электроустановок. Ложное срабатывание происходит и при его соединении с нулевым защитным проводником. В некоторых случаях нагрузка ошибочно подключается к нулевому рабочему проводнику. В этом случае для УЗО ток нагрузки становится дифференциальным, что приводит к незапланированному срабатыванию устройства.

Особое внимание следует проявлять при подключении двух защитных устройств и более. Необходимо проверять выходные провода, избегать лишних перемычек и других неправильных соединений.

Отличия дифавтомата от УЗО: выбираем устройство защиты по задачам и бюджету

Однофазные автоматические выключатели: Как выбрать автомат, характеристики, таблица мощности

Электрощит для квартиры: Как самому собрать электрический щит

Срабатывает УЗО при подключении нуля без нагрузки

Почему выбивает УЗО: причины срабатывания, неисправности и способы их устранения

УЗО — устройство защитного отключения: назначение, принцип действия, маркировка, выбор УЗО, схемы

Как подключить УЗО: схемы подключения, правила

Чтобы избежать утечки тока, применяют устройства защитного отключения, которые обнаруживают неисправность в электроприборах выключают сеть, используемую для питания оборудования.

Но как правильно подключить УЗО, на что обратить внимание — на эти вопросы ответим в статье.

Правило №1

Составлением схемы подключения УЗО в электрощитовую занимается проектировщик или электрик-монтажник. Эту процедуру проводят заранее.

Установкой системы защиты занимается квалифицированный электрик с большим опытом работы в этой сфере. Самостоятельное подключение УЗО в электрическую сеть приведет к неправильному функционированию оборудования и аварийной ситуации.

Правило №2

Для сетей с L- и N-проводниками применяется способ подключения УЗО без заземления. Схема подходит для старых зданий и сооружений, в которых не предусмотрена PE (заземление).

Однофазная электросеть

Для 1-фазной электросети существует несколько способов подключить защитное устройство:

• Общее УЗО

Прибор устанавливают в щитовую на выходе силовой линии. На схеме он будет располагаться между вводным двухполюсным автоматом и распределительными автовыключателями с одним полюсом.

В подключении УЗО прибор сможет защитить все рабочие линии однофазной сети.

Важно. Если используется общее УЗО без заземления, нельзя определить в какой линии произошла утечка тока. Здесь устройство защиты применяется не на отдельные линии, а на всю систему.

• Общее УЗО + электросчетчик + заземление

При подключении УЗО в однофазную сеть с заземлением и электросчетчиком, проводники питания могут подключаться в разных направлениях. Чтобы не ошибиться, следует изучить техпаспорт устройства защиты.

• Общее + групповое УЗО

Такая схема подключения считается максимально надежной. Здесь групповые устройства защиты, контролирующие аварийную ситуацию в электросети, дублируются общим УЗО.

Чтобы обе защиты не срабатывали одновременно, необходимо выбирать их селективно.

Преимущества этой схемы:

• Высокий уровень безопасности подключения дифреле и дифавтомата.
• Надежная защита всей системы в целом и каждой линии по отдельности.

Важно. Использование общего и группового защитных приборов — это дополнительные денежные вложения. Также схема требует много места для размещения в электрощите.

Подключение для трехфазной сети

УЗО подключается после вводного автоматического выключателя. Необходимо учитывать, что в схеме для 3-фазной электросети может использоваться групповая защита — 1-фазные и 3-фазные устройства. Здесь соблюдается селективная чувствительность к утечкам тока:

• На общем — 300 мА.
• На групповом — 30 мА.

Если вы не знаете, как подключить нулевое УЗО, обратитесь за помощью к специалистам, которые соблюдают все техрегламенты и обеспечивают максимальную безопасность во время монтажа.
