Как проверить мультиметром заземление в розетке: Как проверить заземление в розетке: методики проверки, инструкция

Как проверить заземление в розетке: методики проверки, инструкция

Необходимость проверки наличия заземления в розетке может быть продиктовано тем, что большинство современной техники требует наличия заземления для безопасной работы. Для этих целей в розетках и шнурах питания предусмотрена дополнительная группа контактов, которые соединены с заземлением. Мощные электробытовые приборы, особенно снабженные водонагревателями (бойлеры, стиральные и посудомоечные машины) требуют включения через устройства защитного отключения (УЗО). В статье расскажем, как проверить заземление в розетке, дадим описание доступных методов.

Для чего нужна проверка правильности подключения заземления

Дома старой постройки не оборудованы отдельным заземлением. При проведении ремонтов многие самостоятельно (в частных домах) или при помощи электриков обслуживающих организаций переоборудуют старую систему питания TN-C, где нулевой и защитный проводники объединены на всех участках цепи, в систему TN-C-S с раздельной прокладкой нулевых и защитных проводников в квартирной разводке.

Защитный проводник в такой системе подключается к самостоятельному контуру заземления. Читайте также статью: → «Монтаж контура заземления в доме». Проводники разделяются на вводном щитке дома, и к заземляющим контактам розеток подключается защитный проводник. Для прокладки домашней сети по новым правилам применяется трехжильный провод, одна из жил которого маркируется желто-зеленой изоляцией (желтый цвет изоляции с зеленой полосой). Это и есть защитный проводник.

Современные водонагревательные устройства, например бойлеры, имеют встроенное УЗО, которое будет срабатывать только при наличии заземления в розетке. К сожалению, в правильности подключения можно быть полностью уверенным только в тех случаях, когда ремонт выполнялся самостоятельно или проверенными специалистами.

Инструменты для проверки напряжения и заземления в розетке

Самые важные инструменты для работ с электрическими сетями переменного тока являются индикаторная отвертка и вольтметр. В крайнем случае можно воспользоваться обычной лампочкой, вкрученной в патрон, из которого выведены два провода с небольшими оголенными участками на концах.

Контрольная лампа – «контролька». На концах шнуров видны штекеры для удобства и безопасности пользования.

Такую лампочку электрики обычно называют «контролька» . По яркости свечения контрольки можно примерно представлять величину напряжения в сети. В случае частого использования контрольки безопасней будет, если лапу поместить в защищенный от ударов корпус. Для уменьшения нагрева корпуса лампа должна быть минимальной мощности – не более 25 Вт.

Индикаторная отвертка представляет собой неоновую лампу с ограничительным резистором, заключенную в прозрачный корпус. Один из выводов подключается к проверяемой цепи, другой имеет непосредственный контакт с телом человека. Ток, необходимый для свечения неоновой лампы ничтожен, и не представляет собой опасности для человека, но, в отличие от контрольки, такой индикатор не показывает уровень напряжения, а только его наличие. Индикаторная отвертка называется так только из-за внешнего сходства с одноименным инструментом. Конструкция индикатора имеет низкую прочность и для закручивания болтов его использовать нежелательно.

Индикаторная отвертка – основной инструмент электрика. Слева виден контакт, к которому нужно прикосновение пальца.

Наиболее полные данные о наличии и величине напряжения можно получить, используя измерительный прибор – вольтметр переменного тока. Вольтметры могут быть стрелочными и цифровыми. В настоящее время пользоваться цифровыми приборами практичнее, поскольку они не боятся ударов и могут работать в любом положении. К тому же они сейчас стоят недорого. Преимущество стрелочных приборов в том, что им не нужен источник питания. Источник напряжения используется в приборе только при проверке сопротивления.

Стрелочный тестерЦифровой тестер

Из перечисленных устройств, индикаторная отвертка при работах с электричеством должна присутствовать обязательно, а далее по степени важности следует тестер (все равно какой) и на последнем месте контролька.

Методика проверки контура заземления

Первое, что нужно сделать при проверке – удостовериться в наличии напряжения в розетке. Читайте также статью: → «Измерение электрического тока: напряжение». Это можно сделать, не используя перечисленных инструментов, обычной настольной лампой. Теперь нужно проверить правильность подключения клемм. Для проверки индикаторной отверткой ее берут в руки так, чтобы палец лежал на клемме на верхнем конце, а щупом касаются поочередно к каждому контакту розетки. Тот контакт, при касании к которому индикатор начинает светиться, подключен к фазе.

Если индикатор светится при подключении к заземляющему контакту, значит или неправильно выполнено зануление (подключен фазный проводник) или перепутаны провода на распределительном щитке. Для того, чтобы проверить, подключена ли клемма заземления или она свободна, нужно оставить индикатор в гнезде с фазным проводом и отрезком изолированного провода соединить клемму на колпачке индикатора поочередно к оставшимся контактам розетки.

Совет #1. Прикосновение к клеммам с нулевым или заземляющим проводом вызовет свечение индикатора. На неподключенной клемме индикатор светиться не будет.

Для того, чтобы проверить наличие заземления в розетке, один из щупов лампы вставляют в любое из гнезд розетки, а другим касаются по очереди второго гнезда и заземляющего контакта. Если лампа горит в обоих случаях, то щуп, который воткнут в гнездо находится под фазным напряжением, а заземляющая клемма подключена к нулевому или заземляющему проводнику.

Таким же образом производится проверка тестером. Когда один из щупов прибора подключен к фазе, а второй к нулевой или заземляющей клемме, то показания должны соответствовать нормальному сетевому напряжения. Если при проверке напряжения между фазой и землей показания прибора отличаются от напряжения между фазой и нулем, то можно сделать вывод о том, что заземление выполнено правильно, без зануления.

Правильное подключение проводов питающей сети к розетке. Средний провод – заземление.

Отсутствие свечения лампы или показаний вольтметра при подключении одного из щупов к фазе, а другого к заземлению свидетельствует о том, что заземление отсутствует. Такие же результаты можно получить и в том случае, когда на вводном шиите перепутаны провода фазы и нуля. Поэтому использование индикаторной отвертки при проверке правильности подключения заземления является обязательным условием.

К сожалению, проверка заземления приборами не дает полной гарантии правильности подключения. В любом случае нужно вскрывать розетку и визуально смотреть на подключение проводников. Делается это только при отключенном питании. Для этого на вводном щите выключают автоматические выключатели или откручивают «пробки». После этого нужно убедиться в отсутствии напряжения индикатором, настольной лампой или прибором.

Совет #2. После вскрытия корпуса розетки весьма не лишним будет проверка затяжки креплений проводов, поскольку переходное сопротивление в местах контакта может существенно повлиять на правильность измерений.

Советы при работе с электрическими сетями

Совет 1. Перед тем, как пользоваться индикаторной отверткой, нужно проверить ее работоспособность, прикасаясь рабочим концом инструмента к проводнику, где заведомо присутствует фазное напряжение, например на вводном щитке.

Совет 2. Стрелочный прибор должен располагаться на ровной горизонтальной поверхности. При отклонении от горизонтали, стрелка может сама принять любое положение, вне зависимости от наличия или отсутствия напряжения.

Совет 3. При работе с электричеством используйте только инструмент с изолированными ручками, не стойте на влажном полу и не прикасайтесь к проводникам руками, даже если они отключены на входном щитке. Читайте также статью: → «Как проверить электроинструмент для работы».

Совет 4. Не используйте для проверки заземления арматуру здания. Она может быть совсем не заземлена, тогда, даже при наличии фазы в розетке, контролька или прибор покажут отсутствие напряжения.

Рубрика «Вопросы и ответы»

Вопрос №1. Можно ли пользоваться контролькой как индикаторной отверткой?

Нет, ни в коем случае нельзя прикасаться ко второму выводу контрольки. Поскольку в цепи нет ограничительно резистора (с ним лампа гореть не будет), то на втором конце будет присутствовать напряжение фазы, опасное для жизни. Поэтому, провода от патрона контрольки должны быть изолированными по всей длине кроме коротких участков на концах. Лучше заделать их в стандартные штеккеры.

Вопрос №2. Какой предел измерения нужно выставлять на измерительном приборе?

На всех приборах предел измерения должен быть равным или превышать напряжение сети. В стрелочных приборах это обычно 250 В, а цифровые имеют пределы 200 В и 700 В. На пределе 200 В будет перегрузка прибора, следовательно выставлять нужно предел 700 В.

Вопрос №3. Чем опасно зануление (подсоединение заземляющих контактов) в розетке в сети TN-C?

Если при ремонтных работах (ремонт ввода питания, замена электросчетчика) на входе щитка перепутать провода фазы и нуля, все устройства будут нормально работать, однако на заземляющих контактах будет присутствовать фазное напряжение. В сети TN-C-S такое подключение приведет к короткому замыканию и срабатыванию защиты на питающей подстанции.

Вопрос №4. Почему не срабатывает УЗО при том, что точно известно, что ТЭН в водонагревателе (бойлере) неисправен?

Если ТЭН просто в обрыве, то ничего и не будет срабатывать, а если он разрушился, то это главный признак того, что заземление подключено неправильно, а вернее совсем отсутствует.

Оцените качество статьи:

Как проверить заземление в розетке мультиметром, как найти фазу и ноль

В старых домах еще сохранились двухклеммные розетки. В этом случае проверить устройство можно просто с помощью тестера фазы. Нужно взять тестер (индикаторную отвертку), вставить его в любой разъем розетки. Приложить палец к металлическому колпачку на рукоятке. Когда неоновая лампочка загорится, она тем самым покажет «фазу». Вторая клемма должна быть нулевой. Но так случается не всегда.

Расцветка, индикаторная отвертка или мультиметр

Самый простой способ проверить заземление, это обратить внимание на цвет изоляции.

У заземляющего провода она должна быть желтой с зелеными полосами, а у нулевого светло-синей. Но не всегда это требование выполняется.

В некоторых домах старой постройки электропроводка сделана отдельными проводниками. Если хозяину пришлось проводить изменения в распределительной коробке, то вполне возможен вариант, когда на розетку приходят только два фазных или нулевых проводника. Поэтому необходимо проверить оба гнезда. При касании нуля неоновая лампочка на индикаторе напряжения не должна загораться.

В современных зданиях используются трехклеммные розетки. На нее приходят фазовый, нулевой и заземляющий проводники. Контакты должны соответствовать своему функциональному назначению.

Иначе, возможны несчастные случаи при использовании стиральной машины или бойлера. Поэтому возникают вопросы, как проверить заземление в розетке, чтобы избежать ошибок при монтаже и спокойно, без страха пользоваться своими приборами.

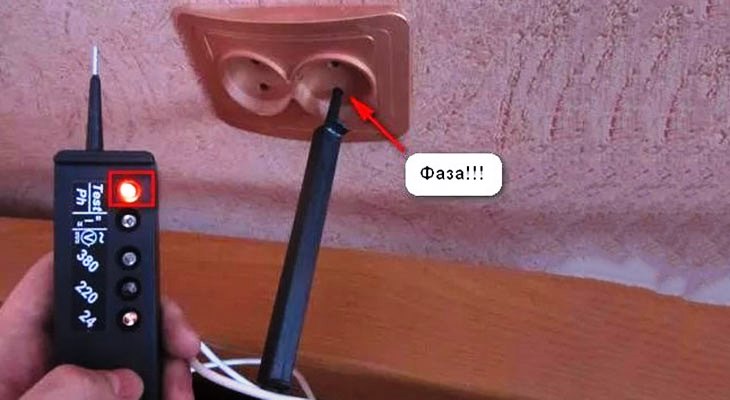

Индикаторная отвертка гарантированно определяет только фазу. Отличить ноль от земли она не может. Маленькой наводки недостаточно для загорания неоновой лампочки. Тогда найдем фазу и ноль мультиметром или вольтметром.

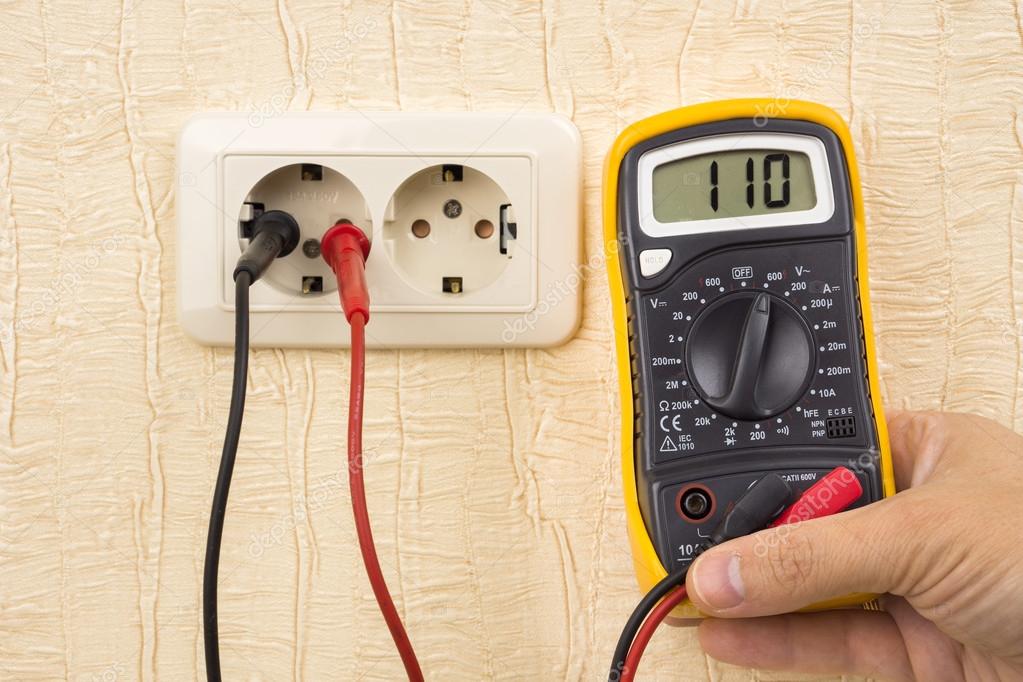

Варианты показания мультиметра

Любой прибор, индикаторную отвертку или тестер, необходимо проверить на работоспособность и только после этого применять. Изоляция должна быть целой, без трещин и разрывов. Острие щупа должно отделяться от держателя диэлектрической шайбой, для защиты от случайных прикосновений.

Корпус измерительного устройства должен быть целым. Перед замером штекеры вставляются в гнезда прибора, которые соответствует измерению переменного напряжения. Убедившись в исправности устройства, нужно перевести его в режим измерения переменного напряжения со шкалой 750 V. Это необходимо на случай измерения линейного напряжения, когда по ошибке на розетку завели две фазы.

Этот способ проверки розетки годится, если проверяющий уверен, что заземляющий контакт действительно земля. Тогда стоит задача найти ноль. Один щуп касается заземляющего контакта, а второй вставляется в любое гнездо розетки. Могут быть следующие варианты:

• прибор показывает 220 V, значит контакт фазовый;
• если 0 или единицы вольт, то это нулевой провод.

Если мультиметр относительно заземляющего показывает 0 вольт на гнездовых контактах, значит все они где-то замкнуты между собой.

Показания в несколько вольт говорят, что это ноль. Но как определить ноль, когда дом снабжается электричеством по системе энергоснабжения TN — C и повторным заземлением рядом со зданием? Ведь и в этом случае будут нулевые показания прибора.

Чтобы убедиться, что данный проводник нулевой, нужно отключить заземление в подъездном электрическом щите. Затем замерить напряжение между гнездовыми контактами розетки. Прибор показывает 220 V – найден ноль розетки. Мультиметр ничего не показывает – найдено заземление.

При показаниях прибора 220 V на каждом контакте относительно заземляющего, нужно произвести дополнительное измерение между двумя гнездами розетки. Прибор показывает 0, значит, одна фаза заведена на оба гнезда. В противном случае прибор покажет 380 V, что означает присутствие на розетке двух фаз.

Определение назначения проводников

При работе с электропроводкой обязательно нужно перепроверять назначения проводников розетки. Нет никакой гарантии, что электрик или предыдущий владелец помещения не перепутал провода. Поэтому, если тестер показывает напряжение 220 V относительно клеммы по внешнему виду являющейся заземляющей, это не значит, что она таковой и является.

Это значит, что один из контактов является фазой, а второй нулем или землей. Если тестер покажет 0, то здесь присутствуют нулевой и заземляющий проводник. Точно понять, что есть что, невозможно.

При отсутствии стопроцентной уверенности в назначении заземляющей клеммы розетки действуют иначе. Сначала нужно исключить наличие двух фаз. Проверяем напряжение между всеми контактами. Если прибор 380 V нигде не показывает, а только 220, значит, к розетке подведен один фазный проводник. Теперь нужно приступить к поиску заземления.

Сначала надо отключить заземляющий проводник в этажном щитке. Он присоединен через болтовое соединение к специальной шине, приваренной к корпусу электрического щита.

После этого замеряется напряжение между гнездовыми коннекторами.

Если прибор показывает 220 V, значит гнездовые контакты – это фазный и нулевой провод, а заземляющая клемма действительно таковой является. Теперь зная точно, где находится земля, можно определить остальные коннекторы, но предварительно нужно обратно присоединить «землю» к шине заземления.

Проводим измерение напряжения относительно земляной клеммы. Одно гнездо показывает 220 V – это фаза, второе – 0, то это нулевой контакт.

Если мультиметр показывает 0, значит, земля была присоединена к одному из гнездовых контактов, а второй является нулевым или фазным. Теперь измерения проводим между гнездовым и заземляющим контактом розетки. Если напряжение отсутствует, значит, это гнездо и есть настоящее заземление.

Показания в 220 V говорят сами за себя.

Проверка электропроводки

Проверка заземления электропроводки происходит примерно так же, как с розеткой. Для измерения параметров сети понадобятся мультиметр трехфазный или однофазный, а также индикаторная отвертка.

При ремонте электропроводки и подключении стиральной машины, электрического обогревателя, плиты, духовки и других приборов приходится менять кабели и соединения в распределительных коробках. В этом случае нужно выяснить назначение каждого проводника, необходимо проверить наличие заземления в нужных местах.

Вначале нужно отключить входной автомат на этажном щите. Затем вскрыть распределительную коробку. Развести провода в разные стороны, чтобы они не соприкасались между собой, и снять изоляцию в местах соединения.

После этого входной автомат включается. Индикаторной отверткой находятся фазные провода. Они могут принадлежать одной, двум или трем фазам.

При наличии трехфазного мультиметра, можно сразу проверить состояние сети. Однофазным мультиметром определение количества фаз происходит дольше. К примеру, если напряжения между тремя проводами составляют по 0 вольт, то это фазные провода от одной фазы.

Если прибор показывает напряжение между двумя проводами 380 V, а между двумя другими 0, то две фазы. При напряжении 380 V между всеми проводниками можно говорить о наличии трех фаз.

Определение заземления происходит, как и в случае с розеткой, только здесь проводов будет больше. Сначала отключается заземляющий провод в этажном щитке. Затем один щуп мультиметра цепляется за фазовый провод, а второй за проводник пока неизвестного назначения.

Если прибор покажет напряжение 220 V – этот провод нулевой, если ноль, то это и есть земля.

Дальше отключают входной автомат. Присоединяется заземляющий провод. Когда проверка закончена, выполняется правильное подсоединение всех элементов электросети, места соединений изолируются, коробка закрывается. Автомат защиты включается.

Использование мультиметра для проверки заземления

Электрические приборы используют в квартирах, коттеджах и дачных домиках. Процесс их эксплуатации предполагает создание определенных условий для прохождения тока. В целях защиты человека от поражения электричеством в домах и квартирах устанавливают заземление. Оно нужно для того, чтобы уровнять потенциалы корпуса электрического прибора и земли. Далее речь пойдёт о том, как проверяют заземление мультиметром и омметром.

Зачем проверять заземление

Проводить данную процедуру нужно для того, чтобы предотвратить поражение жильцов дома электрическим током. Используют для проверки заземления стационарное или мобильное оборудование. Оценив результаты измерений, можно сделать вывод о том, как функционирует изоляция и соответствует ли электрическая сеть установленным нормативам. Провести процедуру можно самостоятельно либо пригласить специалиста из электросети.

Не стоит думать, что, если установкой розеток и другого электрооборудования в вашей квартире занимались специалисты, заземление работает правильно и измерять ничего не нужно. Часто контур соединяют неверно, что приводит к его быстрому износу. Поэтому опытные мастера рекомендуют с определенной периодичностью проверять состояние грунта с находящимися в нём электродами, проводник, заземляющую шину и металлосвязи. В жилых домах эту процедуру рекомендуют проводить один раз в три года, а в промышленных зданиях работники должны её проводить каждый год.

Как проверяют грунт и металлосвязи?

Оценка состояния металлосвязей начинается с визуального осмотра. Мастера бьют по контактам молоточком с изолированной ручкой. Если всё в порядке, то вы услышите небольшое дребезжание проводника. Специалисты должны убедиться в том, что сопротивление всех металлических соединений соответствует установленным стандартам. Для этого применяют мультиметр или омметр. Прибор не должен выдавать больше 0,05 Ома. Данное требование должны соблюдать застройщики многоэтажных и частных домов. Оценкой состояния грунта занимаются в конце весны или летом. В это время меньше всего осадков. Удельное сопротивление земли измерить могут работники электросети с помощью специальной аппаратуры. Если полученные результаты сильно отличаются от принятых норм, заземление выводят на другой участок грунта.

Как оценить состояние заземляющего контура в квартире?

Для измерения сопротивления заземления применяют тестер либо конструкцию из контрольной лампы. Также вам понадобится отвёртка и изолированный провод с двумя щупами. Если у вас под рукой есть мультиметр, необходимо выполнить следующие действия:

Проверить напряжение в розетке. Просто подключите к ней настольную лампу или телевизор. Если прибор заработал, то всё в порядке.
Отключите электроэнергию в квартире. Для этого следует воспользоваться УЗО или автоматом (если у вас старый дом).

Аккуратно снимите крышку розетку. Найдите провод, соединенный с контактом заземления. Если в вашем доме электросеть работает по принципу заземления, то провод будет уходить в стену. Если же провод подключён к одной из клемм, то в доме применяется принцип зануления либо заземляющего контура нет вообще.

Если схема заземления была обнаружена, переключите тестер в режим проверки напряжения.

Необходимо измерить напряжение между фазой и нулём, а затем между фазой и землёй.

В идеале цифры напряжения между фазой и землёй должны быть больше величины напряжения между фазой и нулём. Бить тревогу нужно, если при втором измерении тестер показал ноль. Это значит, что заземление в квартире или доме не работает. Не все пользуются мультиметром в повседневной жизни, поэтому смысла покупать его не видят. В таких ситуациях для проверки заземления можно собрать контрольную лампу. Для этого вы должны найти патрон, провода, концевики и лампу. Точно измерить таким способом величину напряжения не получится, но зато вы узнаете, работает ли у вас заземление.

Предварительно нужно определить с помощью индикаторной отвёртки, где в розетке фаза, а где ноль. При соприкосновении с фазой лампочка в инструменте загорится, а при взаимодействии с нулём ничего не произойдёт. После того, как вы определите расположение контактов, совершите следующие действия:

Притроньтесь одним концом провода к фазе, а вторым к нулю. Лампочка должна загореться.

После этого переместите конец провода от нуля к усику заземления. Лампочка должна гореть ярко. Если она мигает либо свет тусклый, то контур работает плохо. Если тока нет совсем, то «земля» не работает.

При такой проверке в новых домах могут срабатывать УЗО. Это тоже свидетельствует о том, что заземление работает плохо.

Как измерить заземление в частном доме?

Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.

В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт. Если индикатор заработал, то заземляющий контур работает правильно.

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

в частном доме, квартире, на даче

Необходимость в том, чтобы проверить заземление в бытовой сети возникает обычно при переселении в новую квартиру или при переезде на старую жилую площадь. В любой из этих ситуаций абсолютной уверенности, что в составе электропроводки имеется заземляющая жила, как правило, не бывает.

Первые признаки отсутствия заземления

К числу наиболее значимых признаков, по которым в домах проверяется наличие или отсутствие заземления, принято относить:

• Хорошо ощутимое воздействие тока при прикосновении к металлическим частям бытовой техники: стирального автомата или водонагревателя (этот эффект надо отличать от статического разряда, ощутимого как легкое пощипывание).
• Частый выход из строя приборов, подключаемых к домашней сети.
• Наличие в электропроводке только двух жил.
• Отсутствие на розетке третьего контакта (на рисунке ниже он изображен как поперечная планка с подсоединенным к ней проводом в желто-зеленой изоляции).

Подключение провода заземления в розетке

Последние два признака определяются визуально сразу же после знакомства хозяина с жильем, тогда как первые могут быть выявлены лишь после того, как он немного обживется в квартире.

Обращаем внимание: В том случае, когда жилец переезжает в совершенно новый дом – он гарантированно получает квартиру с заземляющим контуром.

Это объясняется тем, что все строящиеся объекты согласно действующему законодательству обязательно оснащаются трехжильной проводкой.

В ее составе имеется жила в изоляции желто-зеленой расцветки, подсоединяемая к PE проводу питающей электросети и являющаяся надежным заземлением, оформленным на стороне подстанции. В многоквартирных домах старой застройки на распределительный подъездный щиток подводятся только два провода (фаза и нуль). Понятно, что  в них отсутствует (если только жильцы не договорились и не пробросили отдельный провод до «местного» контура, обустроенного на улице рядом с подъездом).

При желании узнать есть ли заземление на данном объекте, важно учесть еще один показательный момент. Он состоит в проверке, не поставлена ли между клеммой «земля» и нулевой жилой отдельная перемычка.

Дополнительная информация: Ее наличие может значить только одно – бывший хозяин или приглашенный электрик сделали это с целью создания искусственного зануления, что крайне нежелательно с точки зрения электрической безопасности.

Указанный прием лишь создает видимость заземления, не гарантируя никакой защиты от удара током ни в многоквартирных, ни в частных жилых строениях.

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

1. Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
2. Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.
3. После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к  и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

1. Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
2. Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
3. Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
4. Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Напряжение между фазой и нулем Напряжение между фазой и землей

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений  мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Важно! В этом случае обязательно нужно определиться с тем, какой из двух проводов в розетке – фазный (второй автоматически окажется нулевым).

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для  та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь.

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

Выводы и видео по теме

Перед тем как проверить заземление в частном доме на предмет того, как оно подключено (правильно или нет) – желательно ознакомиться с некоторыми эффектами, доказывающими его отсутствие. Это может проявляться как незначительный шум в колонках при прослушивании музыкальных программ или как легкое пощипывание при прикосновении к металлической ванне или стиральной машине.

Всем желающим более подробно ознакомиться с признаками отсутствия заземления и способами проверки его наличия советуем посмотреть видео по данной теме.

В заключительной части обзора отметим, что самостоятельно проверить заземление в квартире можно любым из рассмотренных выше способов. Для этого потребуется подготовить все необходимые инструменты и приборы, а также внимательно ознакомиться с приводимой в статье инструкцией.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла24Не помогла1

Как проверить заземление в розетке и контур заземления

Заземление в доме или квартире – одно из требований правил устройства электроустановок (ПУЭ). Определить его на наличие можно в розетке, но перед тем как проверить заземление в розетке, нужно отключить питание всего дома или квартиры. То есть, отключить входящий автомат в распределительном щитке.

Методики проверок

Существует несколько вариантов, как проверить заземление в квартире. Методы достаточно просты, для чего требуются нехитрые приборы и приспособления. Самый простой из них – это вскрыть розетку и посмотреть, подключен ли к одной из клемм провод желто-зеленого цвета. Если к розетке подключены всего два проводника, то схема PE в вашей квартире или доме отсутствует.

Есть специальная цветовая маркировка проводников, используемая в электроразводке, которая определяет назначение того или иного провода, что облегчает не только монтаж, но и определение жил в схемах подключения.

• Фаза обычно имеет коричневую изоляционную обмотку.
• Нуль синюю.
• Заземляющий провод желто-зеленую.

В электрической разводке квартир старой постройки использовался двойной провод одного цвета, так что здесь определить, какой из них фазный, а какой нулевой чисто визуально нельзя. Как найти их? Для этого придется использовать индикаторную отвертку. Дотроньтесь концом отвертки сначала до одной клеммы розетки, если она не горит, то это ноль. Если загорелась, то это фаза. Нередко в таких квартирах после проведения ремонта устанавливался контур заземления путем прокладки провода до розеток от распределительного щита. Если электрик знает цветовую маркировку проводников, то он уложил на заземление желто-зеленый кабель, что облегчит его определение.

Но даже наличие желто-зеленого проводника не говорит о том, что сам контур PE работает. Поэтому рассмотрим другие варианты, как проверить контур заземления.

Внимание! Можно в розетке встретить установленную перемычку между клеммами ноля и заземления. Таким образом, электрик пытался сделать своеобразный контур PE. Делать этого нельзя, потому что при обрыве нулевого провода (такое иногда случается, и причины могут быть разные) ток потечет по заземляющему контуру. А это обязательно приведет к его нагреву (он меньше в сечении), а здесь и до пожара недалеко.

Проверка с помощью мультиметра

После открытия розетки в ней оказалось три провода, и даже соблюдены нормы цветового оформления. Необходимо узнать, есть ли заземление, то есть, работает ли оно. Как это делается.

• Включается в щитке питание на квартиру или дом.
• Прибор включается в режим проверки напряжения.
• Один щуп устанавливается на фазу, второй на ноль. Производится замер напряжения.
• Теперь щуп от ноля нужно переставить на PE. Если в такой позиции будет показана величина равной или чуть меньше предыдущего показателя, то контур PE работает. Если индикаторное табло на измерительном приборе показало «ноль» или цифры вообще не появились, то где-то произошел обрыв. То есть, система заземления в квартире не работает.

Проверка контрольной лампочкой

Это нехитрое приспособление можно использовать, если тестер отсутствует. Что собой представляет этот самодельный прибор.

• Обычная лампочка накаливания на 220 вольт.
• Патрон под нее.
• Медный изолированный провод, который разрезается на две части для двух соединительных элементов.
• Два щупа.

Сначала надо соединить к патрону два медных провода. Затем к ним по одному щупу, после чего вкрутить лампочку в патрон. Прибор для проверки контура заземления в квартире готов. Обязательное условие – хорошая изоляция контактов между всеми элементами самодельного тестера.

Проверка проводится точно так же, как и в предыдущем случае. Одни щуп устанавливается на фазу в розетке, второй на ноль. Лампочка должна загореться. Затем щуп от нулевого подключения переставляется на заземляющий. Если лампочка горит, то контур в исправном состоянии, если нет, значит, где-то есть обрыв проводки или не проведено подключение в распределительном щитке. Иногда в такой позиции лампочка горит слабо, это говорит о том, что заземляющая схема в неудовлетворительном состоянии.

В настоящее время в PE устанавливаются устройства защитного отключения (УЗО). Так вот при проверке этот прибор может сработать, что говорит о прекрасном состоянии системы.

Отсутствие цветового оформления проводки создает трудности в определении фазы и нуля. Если под рукой не оказалось индикаторной отвертки, то тестирование проводников контрольной лампочкой придется проводить наугад. То есть, один щуп устанавливается на клемму заземления, а второй прикладывается сначала к одному свободному подключению, затем ко второму. В каком случае источник света загорится, значит, там расположена фаза. Если в обоих случаях он не горит, то схема PE не работает. Если соединяются предполагаемые фаза и ноль, и лампочка в данном случае тоже не горит, тогда надо проверить:

• не перегорела ли она сама;
• хорошо ли собран самодельный тестер, придется проверить все контакты;
• включено ли питание в распределительном щитке;
• не произошло ли обрыва в фазном или нулевом контуре.

Косвенные доказательства отсутствия PE

Существуют некоторые ситуации, которые косвенно подтверждают, что PE схема не работает, не подключена или работает очень плохо.

1. Бытовые приборы, связанные с водой, бьют слегка током. К ним можно отнести стиральную и посудомоечную машинку, водонагреватель, электрический чайник и прочие.
2. При воспроизведении музыки в колонках появляется шум.

Вот такие простые способы, как определить, работает ли проводная система PE или нет. И еще одно предупреждение. Соединять ее с громоотводом или сажать на отопление нельзя. Ни та, ни другая система не предназначены для этих нужд.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как проверить заземление в розетке и зачем оно нужно

Защита от высокого напряжения это неотъемлемая часть электрической сети и выполняется она различными способами, одним из которых является заземление. По правилами ПУЭ оно является обязательным компонентом, но во многих домах, особенно старой постройки, еще отсутствует. Чтобы понимать, есть ли такая защита в своей квартире, надо знать, как проверить заземление в розетке, ведь контакты для него есть во всех современных электроприборах.

Зачем заземлять электрическую цепь

Многих обывателей вгоняет в ступор информация, что ноль и жила заземления в розетке могут быть посажены на один и тот же провод на этажном щитке (или главном распределительном щитке дома). Возникает закономерный вопрос – для чего тянуть третий провод, если два из них все равно замкнуты между собой?

На практике здесь применяется фундаментальный принцип – все в природе двигается по пути наименьшего сопротивления от большего к меньшему. Вода стекает сверху вниз, тепло передается от горячего тела холодному, а электрический ток течет туда, где сопротивление проводников меньше.

Если в электрической цепи без заземления происходит короткое замыкание, то механизм его действия примерно следующий:

1. Сила тока и напряжение в сети скачкообразно возрастает в десятки раз.
2. Если проводка слабая, то она перегорает.
3. Если жила проводки достаточной толщины (сечения) чтобы выдерживать возросшие нагрузки, то она разогревается, от чего воспламеняется изоляция.
4. Перегорела проводки или нет, но если во время короткого замыкания человек касается любой металлической детали прибора, то он получает поражение электрическим током, причем значения его на порядок выше, чем просто в розетке. В первом случае это кратковременный удар, а во втором – пока ток не найдет слабое место проводки и не сожжет его, после чего цепь разомкнется.

Если заземление есть, то все не так печально:

1. Сила тока и напряжение возрастают, но при этом у них сразу есть «куда побежать» — заземляющий провод.
2. Естественное сопротивление человеческого тела намного больше, чем у меди, алюминия или стали, поэтому даже если человек держится за металлически части прибора, то ток попросту «пройдет мимо» по более легкому пути. Отсюда и одно из требований к заземляющей проводке – она должна быть выполнена по возможности одним цельным проводом – скрутки допускаются на этажном щитке, на вводном автомате, а по квартире дальше идет одна цельная жила.

На обычной проводке стоят автоматические выключатели, которые срабатывают если нагрузка в цепи превышает допустимые нормы. На заземляющем проводе, при нормальной работе цепи, напряжения не должно быть вообще, поэтому в связке с ним логично использовать УЗО, реагирующее на ток утечки, обычно незначительный. Как итог – при коротком замыкании ток выключается сразу же, а не вследствие плавления проводки.

Подробнее о том что происходит при коротком замыкании в цепи смотрите в этом видео:

Выше рассматривается роль заземления с точки зрения электробезопасности, но оно так же служит для предотвращения электрических помех, которые могут негативно влиять на работу компьютеров и других тонких приборов. Подробнее смотрите в этом видео:

Бытовые методы проверки наличия заземления

Если понятно зачем нужно заземление в розетке, то остается вопрос как узнать работает ли оно – ведь на практике ноль в сети всегда заземлен и по сути подключение идет по одному и тому же проводу. Здесь надо понимать, что в ряде случаев заземление это дополнительный ноль, но по возможности с меньшим сопротивлением провода. Также надо учитывать, что в квартире проводка может быть сделана правильно, но если на подъездном щитке нет отдельных клемм для заземления, то провод могут оставить неподключенным до того времени, как в доме будет смонтирована отдельная шина заземления.

Для простейшей проверки нужен индикатор напряжения или тестер, лампочка-контролька и отвертка.

Визуальный осмотр

Первым делом надо посмотреть на конструкцию розеток в доме – в них может быть только два отверстия под штепсель или с дополнительными контактами.

В первом случае ясно, что конструкция самих розеток не предусматривает наличие заземления. Во втором, что подключение защиты к ним возможно в принципе, но есть ли она на самом деле, надо проверять дополнительно.

Дальше разбирается сама розетка – здесь надо смотреть, какое количество проводов выходит из стены и какого они цвета.  По стандартам фаза подключается проводом коричневого (черного, серого, белого) цвета, ноль синего, а заземление двухцветным желто-зеленым. В старых домах это может быть просто двух или трехжильный одноцветный провод. Если использовано только два провода то это однозначно говорит про отсутствие заземления. Если выходит три жилы, значит будет требоваться дополнительная проверка.

Дополнительно надо осмотреть щиток возле электросчетчика – если в квартиру заходит только два провода это также говорит о том, что заземление отсутствует изначально.

Зануление при отсутствии заземления

Есть вероятность обнаружить только два входящих в квартиру провода, но при этом при осмотре розеток видно, что контакты для заземления и нулевой провод закорочены между собой перемычкой. Этот вариант подключения называется занулением, но использовать его запрещено правилами ПУЭ, так как при коротком замыкании напряжение сразу же оказывается на корпусах приборов и возникают высокая вероятность поражения человека электрическим током.

Даже без короткого замыкания такое подключение опасно при достаточно распространённой поломке – отгорании нулевого провода на вводном автомате. В этом случае фаза через контакты приборов оказывается на нулевом проводе, который после перегорания не подключен к заземлению. Индикатор напряжения будет показывать фазу во всех контактах розеток.

О том что такое зануление и чем оно опасно смотрите в этом видео:

Как определить наличие заземления

Если на розетку выведены три провода и все они к ней подключены, что проверить работоспособность заземления можно тестером или обычной лампочкой.

Для этого необходимо определить на каком проводе сидит фаза, что делается индикатором напряжения. При этом, если фаза обнаруживается на двух проводах, значит сеть неисправна.

Когда фаза найдена, к ней касаются одним проводом лампочки, а вторым поочередно дотрагиваются до нуля и заземления. При прикосновении к нулевому проводу лампочка должна засветиться, а вот есть ли заземление, надо смотреть по ее поведению – возможны следующие варианты:

• Лампочка не светится. Это значит что заземление отсутствует – скорее всего, в распределительном щитке провод никуда не подключен.
• Лампочка светится точно так же как и при подключении к нулевому проводу. Значит заземление есть и в случае короткого замыкания току будет куда уйти, но отсутствует защита, срабатывающая на ток утечки.
• Лампочка начинает светиться (в некоторых случаях не успевает загореться), но тут же во всей квартире выключается электричество. Значит заземление подключено и работает правильно – на вводном щитке квартиры стоит автомат УЗО, отсекающий напряжение при возникновении тока утечки, который уходит на провод заземления.

При проверке надо обращать внимание на яркость свечения лампочки или на то, какие значения показывает вольтметр. Если по сравнению с подсоединением к нулевому проводу лампочка светится тусклее (или напряжение меньше) значит сопротивление заземляющего провода выше и эффективность его низкая.

Полная проверка заземления

На самом деле даже наличие заземления в квартире еще не гарантирует его правильную работу. Для полной проверки необходимо провести ряд измерений сопротивления проводников, чтобы убедиться в том, что заземляющий провод действительно являются «удобной» дорогой для электрического тока и при коротком замыкании он потечет в нужном направлении.

Выполнить такую проверку в домашних условиях практически нереально, так как она требует наличия чувствительных приборов. Кроме того, измерять надо сопротивление проводников не только по отношению друг к другу, но и к земле. Если вам любопытно как это делается, посмотрите здесь:

Как итог если заземления нужно не только для защиты человека от поражения электрическим током, но и чистой работы чувствительных приборов (к примеру, в звукозаписи), для проверки желательно обратиться к специалистам. В противном случае достаточно и того, что при появлении тока утечки на заземляющем проводнике срабатывает защитный автомат УЗО.

Как замерить сопротивление заземления и проверить розетки

Современный дом насыщен электроприборами. Чтобы их работа была эффективной и безопасной, выполняется заземление. Это несложное устройство обеспечит надежную защиту дома и живущих в нем людей от поражений электрическим током. Ввиду чего очень важно понимать устройство электросистемы дома и на какие аспекты следует обратить внимание при проверке ее работоспособности. Так, к примеру, многих домашних мастеров довольно часто интересует вопрос, как проверить заземление в розетке, дабы удостовериться в ее работоспособности.

Для чего заземляют электроприборы

Основное назначение заземляющего контура — защита человека от поражения электрическим током. Хотя практически любое исправное оборудование в этом плане безопасно, но от возникновения аварийной ситуации оно не застраховано. В стиральной или посудомоечной машине потек сальник, от вибрации перетерлась защитная оболочка провода, пробило изоляцию на электродвигателе или в конденсаторе.

В любом из этих случаев опасное для жизни напряжение может оказаться на металлических частях электрооборудования. Стоит коснуться кожуха той же стиральной машины, как через тело человека пойдет ток, значение которого даже в 60—100 мА представляет угрозу жизни. Практически каждая домохозяйка знакома с ситуацией, когда стиралка или мясорубка «бьются током». Это в лучшем случае. В худшем — просто убьет.

Но если кожух электрического прибора загодя соединить с землей, то появившееся на нем напряжение аварийной утечки сразу же уйдет в землю и не сможет угрожать жизни людей.

Прикосновение к неисправному, но заземленному оборудованию абсолютно безопасно.

Таким образом, заземляя электроприбор, вы обеспечиваете безопасность — как свою, так и своих близких. Именно поэтому к проверке наличия и качества заземляющего контура в своем доме необходимо отнестись со всей серьезностью.

Зануление — фальшивое заземление

Бытует мнение, что подключив кожух прибора к нулю, вы обеспечиваете его заземление. Это мнение совершенно ошибочное. Ноль действительно соединен с землей, но в лучшем случае на домовом щите, расположенном в десятках метров от ваших розеток. Поскольку нулевой провод выполняет функции питающего через него течет ток всех потребителей дома. Любой провод имеет сопротивление, между нулем в вашей розетке и землей может возникать падение напряжения, достигающее десятков вольт.

Занулите бытовой прибор и эти вольты окажутся на кожухе прибора. В случае обрыва нулевого провода где-нибудь на участке подстанции — ваша квартира, фаза через потребителя «перебежит» на все нулевые клеммы ваших розеток, а значит и на корпуса всех зануленных электроприборов. Тут, вообще, вся квартира превращается в сплошной электрический стул. Ввод: зануленный прибор гораздо опаснее своего незаземленного собрата.

При обрыве нулевого провода все шасси зануленных приборов оказываются под напряжением.

Способы проверки заземления в розетке

От наличия заземления в вашем доме зависит безопасность людей, поэтому крайне важно знать в каком состоянии находится заземляющий контур в квартире и есть ли он вообще. Все контрольные работы, которые придется проводить в связи с этим, можно свести к трем пунктам:

1. Визуальный осмотр.
2. Косвенные измерения.
3. Прямые измерения.
4. Испытания под нагрузкой.

Проверка визуальным осмотром

Прежде всего, придется разобрать все розетки. У них должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода — коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

Такая схема исключительно опасна и при таком включении добавляется еще одна угроза. Достаточно поменять местами фазу и ноль на вводе в дом или квартиру (во время ремонтных работ всякое бывает), как все заземляющие клеммы в розетках окажутся под напряжением. Если вы обнаружите в розетках такое безобразие, немедленно его прекратите. В идеале внутренности розетки должны выглядеть так: подводятся три провода — фазный, нулевой и заземляющий.

Если с розетками все в порядке, загляните в этажный щиток. Ввод в вашу квартиру тоже должен иметь три провода, причем заземляющий должен быть надежно прикручен прямо к металлическому шасси щита или к шине, которая электрически соединена с ним. Если все так и есть, то можно считать, что визуальный осмотр закончен, поскольку все этажные щиты должны быть подключены к заземляющему домовому контуру.

Проверка косвенными измерениями

К сожалению, визуальный метод не может дать стопроцентной гарантии. Любая из нижеприведенных причин сведет все результаты осмотра на нет:

1. «Щит должен быть заземлен» и «щит заземлен» — далеко не одно и то же. Среди профессиональных электриков тоже есть халтурщики.
2. Вы можете просто ошибиться, приняв, к примеру, зануляющую шину в щите за заземляющую.
3. Визуально все в порядке, но заземляющий домовой контур где-нибудь в подвале давно спилили и сдали в металлолом.
4. Вы банально не смогли разобраться в мешанине щитовых проводов, особенно если оборудование старое, а «специалистов» по электрооборудованию в доме — в каждой квартире.

Поэтому придется на время стать электриком. На этом этапе проверки вам понадобятся указатель напряжения (отвертка-индикатор) и обычный вольтметр переменного тока с пределом измерения не ниже 500 В. Подойдет, к примеру, китайский тестер (мультиметр).

Напряжение в домовой электросети можно измерить обыкновенным тестером, выставленным на соответствующий предел измерения.

При помощи указателя найдите в розетке фазу и убедитесь, что на остальных клеммах, включая заземляющую, напряжения нет. Теперь нагрузите домашнюю электросеть, включив в любую из розеток потребитель мощностью 1—2 кВт. Измерьте напряжение между точками фаза — ноль и фаза — заземляющий контакт. Перед началом измерения не забудьте выставить на приборе необходимый предел! Напряжения должны немного (максимум до 10 В) отличаться друг от друга, поскольку нулевой провод является питающим и находится под нагрузкой, а заземляющий нет.

Если напряжения абсолютно равны, то, скорее всего, заземляющая клемма подключена к нулю либо где-то в квартирных распределительных коробках, либо в этажном щите. В любом случае придется выяснить, где и зачем это сделано. Если нулевой и заземляющий провода просто соединены между собой, то ничего страшного. Намного хуже, если заземляющий провод подключен к нулевой шине, а не к заземляющему контуру. В этом случае он лишь изображает заземляющий, но, по сути, является зануляющим. Конечно, эту проблему придется устранить.

Если разброс напряжения больше 10—15 В, то это означает, что сопротивление заземляющего контура слишком велико и его нужно считать неисправным.

Возможен и вариант, когда между фазой и заземляющей клеммой напряжения нет вообще. Это говорит о том, что провод заземления либо отсутствует (проверяется визуально), либо не подключен к контуру, либо оборван где-нибудь в стене или распределительной коробке.

Измерение сопротивления контура

Этот метод, к сожалению, не только требует специального оборудования, но и трудновыполним в высотных домах. Зато он самый надежный. Суть его измерение сопротивления между заземляющей клеммой ваших розеток и реальной землей. Для проведения работ понадобится высокоточный мостовой омметр и огромное количество проводов. Проверка заземления мультиметром в этом случае, увы, невозможна — не та точность.

Если вы имеете доступ к подобному оборудованию, то раздобудьте три провода любого сечения. Один провод должен соединить прибор и заземляющий контакт розетки (он должен быть минимальной длины). Еще два — прибор и металлические штыри из комплекта, забитые в землю на расстоянии 5—10 м друг от друга.

В зависимости от напряжения в вашей сети показания прибора не должны превышать указанные ниже значения:

• однофазное 127 В или трехфазное 220 В — 8 Ом;
• однофазное 220 В или трехфазное 380 В — 4 Ом;
• однофазное 380 В или трехфазное 660 В — 2 Ом.

Испытание нагрузкой

Если у вас нет мостового омметра или вы живете в высотном доме на последних этажах, то испытать контур можно путем нагрузки. Метод этот достаточно прост, но вполне надежен. Для проведения испытания понадобится электроприбор мощностью не менее 1 кВт (утюг, электрочайник, электрическая плита и т. п. ), указатель напряжения (индикатор) и вольтметр переменного тока (тестер). Если в вашем распоряжении тестера не окажется, можно воспользоваться контрольной лампой на напряжение 220 В и мощностью до 100 Вт. Ее нетрудно сделать из обычной осветительной.

Самодельная контрольная лампа

Теперь посмотрим, как проверить заземление тестером под нагрузкой. Измерьте напряжение между фазной и заземляющей клеммами розетки, показания запишите. Подключите параллельно вольтметру нагревательный прибор. При этом напряжение должно упасть не более чем на 10 В. Если в вашем распоряжении вольтметра нет, то воспользуйтесь контрольной лампой. При подключении нагрузки яркость ее свечения должна уменьшиться совсем незначительно. Сам нагревательный прибор во время испытаний будет работать как ему и положено — полноценно нагреваться. Сильное падение напряжения под нагрузкой говорит о том, что контур имеет слишком большое сопротивление и должен считаться неисправным.

Если ваша квартира оборудована теми или иными устройствами защиты от тока утечки — дифференциальными автоматами или УЗО, — то эта методика проверки не сработает. Защита примет ток нагрузки, подключенной к заземляющей клемме, за ток утечки и аварийно отключит напряжение. С одной стороны, срабатывание УЗО подтвердит, что у вас в доме именно заземление, а не зануление, но с другой — вы так и не выясните, сможет ли контур выдержать ток короткого замыкания при возникновении серьезной аварии.

Впрочем, если у вас стоит защита, которая отлично срабатывает даже от тока утечки, она разъединит аварийную цепь еще до того, как ток короткого замыкания станет критическим. Но если вы все же хотите провести полноценные испытания контура под нагрузкой, то устройства защиты придется временно отключить.

Все переключения и измерения необходимо проводить с соблюдением правил техники электробезопасности и под наблюдением второго лица, не участвующего в работах. Напряжение в домовой сети опасно для жизни!

Как проверить заземляющий провод с помощью мультиметра

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте. Спасибо вам всем!

Заземление означает соединение с землей, которое действует как зарядный порт. Обычно заземляющий провод предлагает путь к земле, который не зависит от обычного пути прохождения тока в любом электрическом приборе. Стандартные электрические правила требуют заземления системы; в старых домах может не быть заземления.

Чтобы проверить, правильно ли заземлены ваши провода, вы должны подключить провода от лампочки к выходным портам и проверить, загорится ли она. Для дальнейших тестов вы можете рассмотреть возможность использования мультиметра; это даст правильное чтение. Поэтому о том, как проверить заземляющий провод мультиметром, мы и поговорим в этой статье.

Что такое заземление?

Заземление, также известное как заземление, — это процесс, при котором разряженное электричество из любой розетки или прибора передается в землю, а не кому-то, кто случайно коснулся неисправного провода.Заземление является важным способом защиты от поражения электрическим током при отключении электричества.

Этапы проверки заземляющего провода мультиметром

Шаг 1: Установите тип напряжения

Убедитесь, что ваш мультиметр настроен на измерение переменного напряжения. Мультиметры идеально подходят для тестирования различных электрических компонентов от тока до напряжения и сопротивления. При использовании аналогового мультиметра следует повернуть циферблат на букву V с волнистыми линиями.

Однако для цифрового мультиметра маневрируйте в настройках, пока не наткнетесь на переменное напряжение.Как только вы его найдете, выберите максимальное значение отсечки для напряжения на вашем цифровом мультиметре. Сделав это, вы сможете получить наиболее точные показания. Для мультиметров без значений отсечки вам следует установить значение напряжения переменного тока и приступить к тестированию.

Шаг 2: Присоедините провода

На вашем мультиметре два щупа разного цвета; красный и черный. На конце красного провода подсоедините его к порту мультиметра, помеченному знаком Ω, V или +, тогда как черный провод должен быть подключен к порту, помеченному — или COM.Всегда следует избегать замены этих выводов местами, поскольку это может привести к короткому замыканию мультиметра. Кроме того, во избежание поражения электрическим током при использовании мультиметра всегда следует избегать использования проводов с трещинами, оголенными проводами или повреждениями.

Шаг 3. Проверьте чтение

Вы должны снимать показания, пока выводы находятся в активном порте и нейтральном порте розетки. Убедитесь, что вы держите провода за изоляционные обертки вокруг них, чтобы избежать ударов во время работы. Возьмите конец красного зонда и вставьте его в порт нейтрали вашей розетки; обычно это меньший порт.Возьмите черный зонд и вставьте его в рабочий порт; это самый большой и длинный порт в вашей торговой точке. Как только это будет сделано, проверьте показания напряжения на мультиметре, а затем запишите их.

Было бы полезно, если бы вы начали с тестирования мультиметра в исправной розетке, чтобы вы могли определить, какими должны быть нормальные показания. Однако порты, к которым вы подключаете зонды, могут отличаться в зависимости от используемой вилки.

Шаг 4: Анализ и запись

Вам следует подумать о проверке напряжения, когда вы вставляете щупы, которые вставляются в порты заземления и под напряжением.Из порта нейтрали выньте красный зонд и осторожно поместите его в порт заземления; Обычно это U-образное или круглое отверстие в нижней или верхней части выпускного отверстия. Проверьте показания мультиметра и посмотрите, сколько вольт проходит между ними. Вы должны записать свое чтение, чтобы можно было сравнить.

Если ваш дом оборудован заземлением, показания должны быть равными или в пределах 5 вольт по сравнению с вашим первым показанием. Более того, когда показание между портом под напряжением и портом заземления близко к 0, ваша розетка не имеет заземления.Это указывает на то, что ваш дом не подключен и не оборудован заземлением.

Шаг 5: Сравните показания

Проверьте напряжение между портом заземления и портом нейтрали розетки. Для этого вам нужно будет поместить красный щуп в нейтральный слот, а черный щуп — в порт заземления. На вашем мультиметре будет небольшое количество вольт; сравните это с предыдущими показаниями, которые вы сделали. Вы также должны записать третье показание, чтобы понять количество электричества, которое проходит между портами.Если в вашем доме нет заземления, нет необходимости проверять нейтраль и заземляющие порты.

Шаг 6: Расчеты

Рассчитайте общую утечку из вашей розетки и проверьте, не ниже ли она 2 В. Утечка — это общее количество вольт, которое передается от порта заземления к розетке. Затем вы должны вычесть ваше первое чтение, которое было живым до нейтрального, из вашего второго чтения, которое было живым для землянина.

Как только вы решите эту проблему, вам следует просуммировать количество вольт от третьего показания, которое было нейтральным по отношению к заземлению.Если результат выше 2 В, возможно, неисправен провод заземления. В противном случае ваша розетка будет безопасной для использования. Если у вас неисправный провод заземления, лучше всего обратиться к лицензированному электрику, чтобы он приехал и оценил всю вашу электрическую систему и диагностировал проблему.

Вы можете использовать лампочку для проверки заземления в розетке. Для этого вкрутите 100-ваттную лампочку в цоколь и два провода подключите к лампе. Возьмите примерно по ½ дюйма или 1,3 см от конца каждого провода на основании.

Как только это будет сделано, вставьте провода снизу в нейронные порты и порты под напряжением в розетке. Убедитесь, что кабели подключены к порту заземления и порту под напряжением, чтобы увидеть, загорится ли ваша лампочка. Если ваша лампочка не загорается, это означает, что ваша розетка не имеет заземления.

Заключение

Обычно правильно сделанный провод заземления отводит электричество от таких вещей, как неисправный провод, и напрямую передает его на землю. Если заземляющий провод не проложен соответствующим образом, в случае случайного электрического разряда электричество пройдет через кого-нибудь.Вот почему важно иметь хорошо заземленный дом.

Как тестировать на земле

Проверка заземления может выполняться с помощью мультитестера или простого тестера напряжения. Этот тест гарантирует, что заземление в цепи подключено к розетке и что она работает.

Если вы используете мультитестер, настройте тестер на считывание напряжения (В). Если вы используете базовый тестер напряжения, вам не нужно ничего делать с тестером, поскольку проверка напряжения — его единственная функция.

Проверка напряжения на трехконтактной розетке

Сравните тестеры розеток на Amazon.

Трехконтактные розетки имеют два паза (один большой и один маленький) и U-образное отверстие. Маленькая прорезь — это «горячая» сторона розетки, а большая прорезь — «нейтральная» сторона. U-образное отверстие предназначено для заземляющего штыря.

Возьмите один из щупов тестера и вставьте его в большую прорезь на выходе, затем вставьте кончик другого зонда в маленькую прорезь.Поскольку вы имеете дело с переменным напряжением, на самом деле не имеет значения, какой из щупов с цветовой кодировкой (красный или черный) входит в какой слот или отверстие. Если в цепи есть напряжение, это покажет тестер. Если тестер не показывает напряжение, значит, либо автоматический выключатель сработал, либо выключен (либо перегорел предохранитель), либо тестер может быть неисправен.

Проверьте другую розетку (которая, как вы знаете, исправна) на наличие напряжения, чтобы исключить неисправность тестера напряжения. Но прежде чем отказаться от «цифрового» измерителя, было бы неплохо убедиться, что у него хорошие батареи и что он настроен на правильную настройку.Если тестер работает, сбросьте автоматический выключатель (или замените предохранитель, в зависимости от того, что может быть), который питает первоначальную проверенную розетку.

Тестирование заземления

Если вы получаете показание напряжения от 110 до 120 В, когда два датчика находятся в своих соответствующих гнездах, извлеките датчик из большего гнезда и вставьте его в U-образное отверстие для заземления. Вы узнаете, что розетка правильно заземлена, если ваше показание напряжения сейчас такое же, как и тогда, когда зонд был в большем слоте.

Если тестер не считывает правильное напряжение, когда у вас есть один датчик в меньшем слоте, а другой датчик в отверстии заземления, оставьте датчик, который находится внутри отверстия заземления, на месте, а другой датчик переместите к большому ( нейтральный) слот. Если вы получаете показания напряжения, когда один датчик находится в отверстии заземления, а другой датчик — в большем нейтральном слоте, то это случай «обратной полярности», или, другими словами, проводка розетки перепутана (с подключенным горячим проводом к нейтральной стороне розетки и нейтральному проводу, подключенному к горячей стороне розетки), что создает серьезную опасность и требует исправления.

Если тестер считывает напряжение, когда два датчика находятся в двух верхних слотах, но он не считывает напряжение ни в одном из разъемов, когда вы помещаете датчик в отверстие для заземления, то розетка не заземлена. Вам следует проверить все оставшиеся поблизости емкости, чтобы выяснить, является ли это единичным инцидентом или серьезной проблемой. В любом случае незаземленную розетку следует отключать до тех пор, пока она не будет отремонтирована, чтобы гарантировать безопасность.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Как узнать, заземлены ли ваши розетки

Заземление — это процесс передачи разряженного электричества от прибора прямо на землю. Этот процесс гарантирует, что вы не испытаете электрошока в случае неисправности провода. В то время как стандартные электрические правила требуют заземления в вашем доме, в некоторых старых домах заземление отсутствует. Вот почему необходимо проверить и определить, заземлена ли двухконтактная розетка, точными способами, например с помощью мультиметра, как описано в этой статье.

Путем простого тестирования вы можете проверить надежность ваших торговых точек с помощью простых инструментов, доступных в вашем местном хозяйственном магазине. Процесс проверки заземления заземляющего провода следующий:

Как проверить заземление настенной розетки с помощью трехконтактного тестера заземления

Трехконтактные наземные тестеры дешевы, доступны на любом оборудовании и представляют собой самый безопасный подход к проверке электрических розеток. . Он прост в использовании и имеет световые индикаторы, которые показывают состояние настенной розетки.Отключите все машины от тестируемой цепи. Подключите трехконтактный тестер заземления к проверяемой розетке. Тестер имеет ряд из трех лампочек; средние и правые фонари будут гореть, если настенная розетка заземлена.

Приобретите тестер розеток / розеток Sperry Instruments на Amazon, если у вас его нет

Прибор удобен и всегда дает точные результаты. Тестер имеет один индикатор для отображения разницы напряжений между горячим и нейтральным разъемами, другой — для горячего разъема и отверстия для заземления, а третий — для разницы напряжений между нейтральным разъемом и отверстием для заземления.Эта цветовая кодировка, поясняемая схемой на тестере, упрощает использование инструмента и проверку заземления. Вот пример тестера от Amazon.

Тестер розеток / розеток Sperry Instruments

Это простое и удобное устройство как для потребителей, так и для профессионалов. Этот бренд очень прост в использовании; подключите его к розетке и нажмите большую черную кнопку сверху. Тестер издает щелчок, и загораются индикаторы. Опять же, инструмент может проверить как розетку, так и розетки GFCI.Вы по-прежнему можете использовать устройство для обнаружения проблем с проводкой, таких как перестановка соединений.

Являясь самым безопасным инструментом, который вы можете использовать, чтобы избежать поражения электрическим током, и, в отличие от мультиметра, вам необходимо иметь инструмент для проведения электрических испытаний. Кроме того, он содержит ударопрочный пластиковый корпус, повышающий его безопасность; вам не нужно беспокоиться о падениях, которые могут вывести из строя соединения. Наконец, резиновая рукоятка позволяет удерживать тестер при подключении и отключении от розетки.

Характеристики

• Компактный, эргономичный дизайн
• Формованные резиновые ручки
• Обозначает семь обычных условий подключения
• Не требует батарей
• Имеет три неоновые лампы
• Имеет кнопку проверки GFCI для проверки розеток GFCI

Плюсы

• даже Визуальные указатели с легендой.
• Эргономичный дизайн резиновых захватов для лучшего захвата.
• Падение с высоты 10 футов и удар 250 фунтов.
• Доступны яркие неоновые огни, которые хорошо видны пользователю

Cons

• Когда индикаторы на дисплее смешиваются, непросто понять, какой из них указывает.
• Кнопка СБРОС может случайно нажать на ее позицию.

Проверка заземления вашего дома с помощью мультиметра

Это потенциально опасный метод, чем использование трехконтактного тестера, и вы рискуете получить удар электрическим током. Выбирать технику следует только в том случае, если вы знакомы с устройством.Но помните, вы должны быть осторожны, используя мультиметр, это опасно. Если какие-либо провода имеют трещины или оголены, они могут вызвать короткое замыкание.

Как пользоваться мультиметром

• Сначала установите мультиметр на измерение напряжения переменного тока и максимального значения отсечки.
• Подключите красный и черный провода к соответствующим портам на устройстве.
• Подсоедините красный провод к нейтральному порту розетки (B), а черный к порту под напряжением (A) и проверьте напряжение.
• Позже выньте красный провод из порта нейтрали и вставьте его в заземление (C) круглой или U-образной формы.
• Снимите показания и сравните; если они одинаковые, розетка заземлена, но нет заземления, если показания разные.

Как проверить, заземлено ли устройство

• Проверка заземления в приборе с помощью тестера.
• Отсоедините провода от прибора и разъедините их, убедившись, что цепь отключена.
• Включить цепь.
• Коснитесь горячей проволоки одной линией, а заземляющего провода — другим концом.
• Тестер загорится, если прибор заземлен, и выйдет из строя, если он не заземлен.

Как проверить, заземлена ли розеточная коробка

• Выключите главный выключатель
• Снимите лицевую панель розетки и затем вытяните розетку из стены
• Отсоедините провода, чтобы они больше не были присоединены к розетке.
• Убедитесь, что положительный и нейтральный провода оголены и ничего не касаются. Включите цепь.
• Дотроньтесь до горячего провода тестером (черный или красный провод)
• Дотроньтесь до металлической коробки внутри стены с помощью тестера
• Если тестер показывает показания на экране, значит, вы знаете, что он заземлен.

Что произойдет, если ваши розетки не заземлены?

Когда ваши розетки не заземлены, они повышают личный и имущественный риск в вашем доме. Более того, незаземленные розетки увеличивают шансы;

• Электрический пожар — ошибки, возникающие в вашей розетке, могут вызвать искрение, искры и электрический заряд, которые могут вызвать пожар вдоль стен, мебели и т. Д.
• Опасность для здоровья — розетки без заземления представляют опасность поражения электрическим током при работе с электроникой и приборами, подключенными к розетке.
• Потеря имущества — незаземленные розетки могут привести к короткому замыканию в оборудовании, сделав ваши любимые и дорогие приборы бесполезными.
• Беспорядочная проводка — когда некоторые провода не заземлены, особенно в старых домах, они образуют смесь заземления и незаземления, и это может вызвать множество электрических проблем в будущем.

Сколько стоит ремонт незаземленной розетки?

Если в вашем доме все еще есть незаземленные розетки, замените их как можно скорее.Вы можете обратиться к опытному электрику, чтобы выполнить работу и предотвратить будущие проблемы и риски, которые могут возникнуть. Новая розетка может стоить от 80 до 500 долларов. Стоимость розеток варьируется в зависимости от типа, который вам нужен, и цена составляет примерно от 4 до 50 долларов.

Проверьте и это: Whirlpool GC2000 Утилизация мусора: инструкции и руководство по устранению неисправностей

Стоимость работы опытного электрика составляет от 50 до 100 долларов. С учетом материальных затрат установка средней заземленной розетки будет стоить от 200 до 300 долларов.Это справедливая цена, которая значительно сэкономит вам деньги, предотвратив повреждение техники, электроники и даже риск для жизни.

Заключение

Заземление необходимо для безопасности вашего дома, особенно во влажных помещениях, из-за высокого риска для безопасности. Если вы сомневаетесь, что ваши розетки не заземлены, проконсультируйтесь со специалистом для тестирования и как можно скорее установите их. Если вы проводите тестирование, не забудьте принять меры предосторожности: никогда не касаться проводов голыми руками и не позволять им сводить концы с концами. Заземление продлит срок службы ваших приборов, предотвратит электрические пожары и убережет вашу жизнь от опасности.

🌙 Как проверить заземляющий коврик с помощью мультиметра

Когда я впервые попробовал заземлители, я не знал, чего ожидать. Нужно так много понять о том, как передать ток от моего тела на землю. Однако я обнаружил, что использование определенных методов тестирования может надежно помочь вам правильно определить, как измерить эффективность этих продуктов.

С таким пониманием ваше путешествие по заземлению действительно может ожить.

Зачем проверять заземление дома с помощью цифрового мультиметра?

Если вы ищете, как проверить работоспособность заземляющего коврика дома, вам нужно начать свой поиск с понимания того, как энергия выходит из вашего дома.Если вы посмотрите на любую розетку, вы увидите три отверстия, каждое из которых имеет определенное назначение. У нас есть соединения под напряжением, нейтраль и заземление, которые помогают питать различные устройства.

Перед тем, как использовать дома заземляющий мат, убедитесь, что ваши розетки имеют исправную заземляющую вилку. Поскольку заземляющий продукт будет использовать вилку и провода для подключения вас к земле через систему заземления в ваших розетках, вам необходимо убедиться, что заземляющий провод в данной розетке действительно идет на землю (они всегда должны, но иногда не надо).

Мультиметр — лучший способ сделать это, поскольку вы можете использовать его для измерения напряжения, чтобы определить, работает ли ваш заземляющий провод должным образом. Эти проверки предназначены только для того, чтобы убедиться, что ваше заземляющее устройство работает, как задумано, без каких-либо проблем.

Проверка заземления мультиметром

Что такое мультиметр?

Мультиметр — это специальное устройство, которое измеряет напряжение в розетке, давая вам показания переменного напряжения и сопротивления, которые его провода могут определить в розетке.Этот инструмент — отличный способ считывать выходную мощность в ваших розетках, поскольку красный и черный концы провода просты в использовании и дают вам точное представление о мощности в данной ситуации.

Использование этого простого измерителя предоставит вам ряд информации о напряжении, которую можно использовать в вашем помещении при поиске лучшего места для использования заземляющих устройств.

Лучшие способы использования мультиметра для заземления

Чтобы использовать мультиметр для проверки заземления, достаточно взять красный и черный провода и использовать их для проверки портов под напряжением и нейтрали в розетке.Как только вы сделаете это с одной розеткой в ​​пространстве, на этот раз вам нужно будет удерживать провода в другой розетке в портах заземления и под напряжением.

То, что вы хотите увидеть, — это значение напряжения, почти такое же, как при первоначальном тесте. датчики смогут обнаруживать небольшие различия в портах, чтобы обнаружить любые проблемы с заземлением. Если показания очень похожи, можно предположить, что проверенный порт подходит для заземления.

Как проверить заземление розетки?

Для проверки заземления любой розетки хорошо подойдет цифровой мультиметр.Эти испытания позволят убедиться, что все розетки работают одинаково, чтобы обеспечить достаточное заземление и сопротивление напряжению для наиболее эффективного использования заземляющих устройств.

При использовании заземляющего мата вы можете проверить работоспособность мата даже без использования продукта, убедившись, что заземление в вашем помещении работает. Понимание того, работает ли заземление в розетке, позволит вам узнать, как проверить совместимость заземляющего коврика с различными розетками.

Что произойдет, если заземление выполнено неправильно?

Если нет заземления или оно не подключено должным образом, это означает, что ваш заземляющий коврик не будет работать должным образом с этой розеткой.Вот почему важно использовать измеритель для считывания различных выходных напряжений, чтобы убедиться, что вы используете тот, который правильно соединяет вас с землей.

Часто задаваемые вопросы

Что такое заземление?

Заземление — это процесс заземления на землю и соединения с током земли. быть заземленным означает соединить свое тело с землей с помощью продуктов и методов, чтобы получить помощь от электрического заряда земли для пользы для здоровья.

Когда вы соединяетесь с землей, ваше тело способно поглощать отрицательный заряд, который он излучает от земли, чтобы противодействовать положительному электрическому положению вашего тела. Заземлиться можно, стоя босиком на земле или используя провода и розетки, чтобы воспользоваться заземлением от электросети.

Почему я должен попробовать заземление?

Заземление

имеет ряд преимуществ для вашего организма, которым, безусловно, стоит помочь. Многие люди практикуют заземление для улучшения реакции на воспламенение, и им также может понравиться заземление, потому что оно позволяет им контактировать с землей ближе, чем что-либо еще.

Заземление набирает популярность, поскольку все больше людей ищут ту связь с землей, которую может обеспечить заземление и связь с земной энергией. Все, что требуется, — это подключение к розетке и правильный продукт, чтобы начать заземление.

Сводка

Вся эта информация о напряжении и проводах меня тоже сбивала с толку, но как только я понял, что все это означает, я смог найти лучшие места для заземления моего заземляющего мата.Проверить коврик заземления с помощью цифрового мультиметра можно легко, и это поможет вам найти идеальное место для использования коврика.

Заземление имеет так много преимуществ для организма, и я бы не хотел, чтобы кто-нибудь упустил его из-за плохой розетки. Используйте эти тесты, и вы с легкостью получите заземление в кратчайшие сроки.

Как использовать мультиметр для проверки розетки? Пошаговое руководство

Знаете ли вы, что универсальный мультиметр, который есть в вашем наборе инструментов, может спасти вам жизнь и жизнь вашей семьи?

Вы правильно поняли, и сегодня мы покажем вам, как это сделать.В этой статье вы узнаете, как использовать мультиметр для проверки розетки в вашем доме.

Как домовладелец, могут наступить моменты, когда вы захотите проверить настенные розетки переменного тока в своем доме, чтобы проверить, правильно ли они функционируют или не протекают.

Особенно в сезон дождей и снегопад имеет смысл держать эти розетки под контролем, чтобы избежать повреждения электронных бытовых приборов и устройств (из-за скачков напряжения или скачков напряжения).

Поскольку большинство наших систем, таких как маршрутизатор Wi-Fi и система сигнализации, всегда подключены к источнику питания, важно время от времени проверять эти электрические розетки.

Независимо от того, насколько безопасна электропроводка в вашем доме, такие проверки розеток следует проводить не реже одного раза в год. А с карманным цифровым мультиметром на это у вас уйдет менее пяти минут. Вот как.

Дополнительные практические инструкции по мультиметру:

Как использовать мультиметр для проверки розетки?

Процесс проверки электрической розетки очень прост, как описано ниже. Однако перед этим мы рекомендуем проверить мультиметр на наличие неисправностей или проблем с аккумулятором.

Поскольку мы также имеем дело с переменным током (AC) (диапазон: от 120 до 240 В в зависимости от региона), важно сначала оценить состояние измерителя.

Проверка розетки обычно включает в себя следующее:

• Проверка подачи напряжения через розетку
• Проверка соединения нейтрали / заземления и подтверждение нулевого значения
• Проверка соединения заземления / заземления корпуса (которое должно быть нулевым)

После того, как вы определите правильное положение измерителя, выполните следующие действия:

Шаги для проверки розетки с помощью мультиметра

# 1 — Выберите розетку, которую вы хотите проверить .

Как упоминалось в разделе «Полезные советы» ниже, помимо диапазона напряжений, конструкция розетки также отличается от региона к региону.

В этом примере используется сокет, популярный в азиатских странах. Особой разницы нет, но если вы находитесь в Соединенных Штатах или в Европе, три отверстия, которые выглядят как «встревоженное лицо», будут действовать как:

• Маленькое отверстие (справа) обычно является отверстием с напряжением (обозначается как «под напряжением» в дальнейшем)
• Отверстие большего размера (слева) будет тогда стороной заземления или нейтралью (выходом) (далее именуемой «нейтраль»)
• Третье отверстие (ниже) — это корпус / общая земля (также известная как заземление ) (далее «заземление»)

Ниже показано, как выглядит розетка переменного тока в странах Америки и Европы.

Розетка переменного тока в странах Америки и Европы

# 2 — Выберите функцию напряжения переменного тока

При тестировании сетевой розетки мы всегда проверяем наличие переменного тока. Следовательно, первым шагом является выбор функции напряжения переменного тока в вашем мультиметре (обычно обозначается буквой V с символом синусоидальной волны)

На дисплее должны отображаться случайные непостоянные числа по мере того, как датчики обнаруживают в атмосфере присутствует паразитное / статическое напряжение

# 3 — Используйте два испытательных щупа и выполните следующие итерации:

a — Подключите к отверстию под напряжением и нейтрали.На дисплее должно отображаться напряжение переменного тока розетки (255 В).

b — Подключите к отверстию под напряжением и заземлению. На дисплее снова должно отображаться то же значение. Это связано с тем, что заземление — это, по сути, нейтральная точка, то есть точка, по которой ток выходит.

(Обратите внимание на визуальное изменение значений (263 В). Это пример безвредного короткого всплеска питания)

c — Подключите к нейтрали и отверстиям заземления. Поскольку питание не подается, счетчик должен показывать ноль

d — (Необязательно) Подключите к отверстию заземления и винту или металлическому предмету вокруг розетки, чтобы проверить заземление (это необходимо, чтобы убедиться в отсутствии утечки тока в розетка).На дисплее должен отображаться ноль

e — (Необязательно) Четвертая итерация также может быть выполнена с двумя другими отверстиями. При соединении с живым отверстием и винтом на дисплее должно отображаться значение мощности.

В основном это то, как вы используете мультиметр для проверки розетки. Это даст вам хорошее представление о том, что ваша розетка работает должным образом и не дает утечек. Выполняйте эту процедуру не реже двух раз в год, если в доме есть маленькие дети.

При использовании вольтметра для проверки розетки используйте тот же подход.Используйте перчатки при работе с аналоговыми измерителями.

Полезные советы и рекомендации при использовании мультиметра для проверки розетки

• Всегда проверяйте батарею мультиметра перед проверкой розетки переменного тока
• Убедитесь, что мультиметр способен измерять диапазон напряжения, подаваемого через сеть переменного тока вашего дома торговые точки. Например, в Соединенных Штатах это обычно 120 В. В Индии и других странах Азии это 220-240 В
• Не позволяйте никому приближаться к розетке во время тестирования
• Избегайте использования тяжелых электронных приборов (центральное кондиционирование воздуха). , так далее.) во время испытания
• Надевайте перчатки, если таковые имеются
• Надевайте резиновые тапочки или сандалии, чтобы избежать контакта с землей.

Мы надеемся, что это руководство помогло вам понять, как использовать мультиметр для проверки розетки. Не забывайте ставить безопасность превыше всего. Если у вас есть сомнения, дайте нам знать в комментариях.

Диагностика проблем с питанием на розетке

Измеряя напряжение горячей нейтрали, напряжение нейтрали-заземления и напряжение горячей земли, вы можете ответить на следующие вопросы:

• Розетка подключена неправильно?
• Ответвленная цепь слишком нагружена?
• Имеют ли чувствительные электронные нагрузки необходимое напряжение?

Эти три измерения, выполненные быстро в одной розетке, дают вам четкое представление об электроснабжении здания.

Проверка трехслотовой розетки на полярность заземления

Неправильно подключенные розетки не редкость. Розетка с тремя гнездами имеет горячий гнездо (короткое), нейтральное гнездо (длинное) и гнездо заземления (U-образное). Перепутаны ли полярность горячего (черного) и нейтрального (белого) проводов? Нейтральный и заземляющий (зеленый) провода перепутаны местами или закорочены?

Эти условия могут долгое время оставаться незамеченными. Многие нагрузки не чувствительны к полярности — им все равно, поменяли ли местами горячую и нейтральную полярность.С другой стороны, чувствительные электронные нагрузки, такие как компьютерное оборудование и приборы, действительно заботятся о чистом заземлении (заземлении без напряжения и без токов холостого хода). Одна перевернутая нейтраль и земля могут поставить под угрозу всю систему заземления.

Итак, что вы нашли?

Горячая нейтраль — это напряжение нагрузки. Напряжение должно быть около 120 В (обычно от 115 до 125 В). Вы измеряете точно 118,5 В.

• Нейтральное заземление — это падение напряжения (также называемое ИК-падением), вызванное током нагрузки, протекающим через полное сопротивление белого провода.Допустим, вы измеряете 1,5 В.
• Горячую землю можно рассматривать как источник напряжения в розетке. Вы читаете 120,0 В. Вы заметили, что горячая земля выше, чем горячая нейтраль. Фактически, горячее заземление равно сумме напряжений между горячей нейтралью и нейтралью-землей.

Нормальные ли эти показания? Правильно ли подключена розетка?

Как обнаружить розетки с неправильным подключением

Чаще всего неправильное подключение происходит, если переключаются горячая и нейтральная проводка, или если нейтраль и земля переключаются или закорочены.Как вы определяете эти условия?

1. Измерение горячей нейтрали само по себе не говорит вам, были ли они переключены. Вы должны измерить нейтраль-землю или горячую землю. Если напряжение между нейтралью и землей составляет около 120 В, а напряжение горячего заземления составляет несколько вольт или меньше, значит, переключение между фазой и нейтралью поменялось местами.
2. В условиях нагрузки должно быть некоторое напряжение нейтраль-земля — ​​обычно 2 В или немного меньше. Если напряжение между нейтралью и землей равно 0 В (опять же при условии наличия нагрузки в цепи), проверьте, есть ли случайное или преднамеренное соединение нейтрали с землей в розетке.
3. Чтобы проверить, переключены ли нейтраль и земля, измерьте горячую нейтраль и горячую землю под нагрузкой. Горячая земля должна быть больше, чем горячая нейтраль. Чем больше нагрузка, тем больше разница. Если напряжение горячей нейтрали, измеренное с нагрузкой в ​​цепи, больше, чем напряжение горячей земли, то нейтраль и земля переключаются. Это потенциальная угроза безопасности, и состояние следует немедленно устранить.

Показание горячего заземления должно быть наивысшим из трех. В цепи заземления в нормальных, нормальных условиях не должно быть тока и, следовательно, на ней не должно падать ИК-излучение.Вы можете думать о заземлении как о проводе, идущем обратно к источнику (главной панели или трансформатору), где он подключен к нейтрали. На конце цепи заземления, где производится измерение, заземление не подключено к какому-либо источнику напряжения (опять же, при условии, что неисправности нет). Таким образом, заземляющий провод похож на длинный тестовый провод, ведущий к источнику напряжения. Когда нагрузка подключена, напряжение источника розетки с горячей землей должно быть суммой напряжения горячей нейтрали (напряжения на нагрузке) и напряжения нейтрали-земли (падение напряжения на нейтрали на всем пути обратно к ее значению). подключение к цепи заземления).

Связанные ресурсы

Как узнать, заземлен ли металлический ящик

При строительстве или покупке нового дома вы хотите убедиться, что все правильно расположено. Такие вещи, как столешницы, ровные, шкафы прямые, но вы думали об электрических блоках?

Металлический ящик находится за розетками на стенах и предназначен для удержания проводов и розетки и подключения их через заземляющий провод к коробке выключателя. Во время осмотра дома проверка автоматических выключателей завершена, но как узнать, заземлен ли металлический ящик?

Купив тестер в строительном магазине, вы можете начать проверять, заземлен ли металлический ящик.Почему это важно, и что нам сообщает тестер и какие шаги вы предпринимаете, чтобы определить, заземлен ли металлический ящик?

Почему это важно

Заземленная металлическая коробка имеет важное значение, поскольку она передает электричество через землю к заземленной коробке выключателя. Скачки в электричестве. Незаземленная коробка позволяет электричеству идти туда, куда ему нужно. Это нехорошо и может привести к поражению электрическим током или возгоранию.

Тестер и как определить, заземлен ли металлический ящик

Как упоминалось выше, вы можете купить тестер для пигтейлов в местном хозяйственном магазине или аналогичный на Amazon.

Как проверить металлическую коробку на заземление

1. Отключите питание в этой комнате
2. Снимите лицевую панель розетки и затем вытащите розетку из стены
3. Отвинтите провода, чтобы они больше не были присоединены к розетке
4. Убедитесь, что положительный и нейтральный провода оголены и ничего не трогая. Включите электричество в этой комнате
5. Прикоснитесь одним концом тестера к горячему проводу (черный или красный провод)
6. Прикоснитесь другим концом тестера к металлической коробке внутри стены
7. Если тестер показывает напряжение экран, то вы знаете, что он заземлен.

Примечание. Эти указания могут отличаться в зависимости от типа приобретенного вами тестера.

Вот отличное видео, в котором показано, как узнать, заземлена ли электрическая коробка.

К сожалению, описанные выше действия не выполняются для домов, поэтому домовладельцы не знают, какие опасности могут таиться. Рекомендуется поделиться этой информацией с другими, чтобы они знали, что их металлический ящик заземлен. Травмы или даже смерти не обязательно, если тесты проводятся, чтобы убедиться, что металлический ящик заземлен.

Что делать, если он не горит или не показывает напряжение?

Если тестер не загорается и не показывает напряжение, значит, он не заземлен. Однако перед тем, как сделать такой вывод, убедитесь, что вы касаетесь горячей проволоки. Вам нужно будет обратиться к профессионалу, чтобы его заземлить. Лучше раньше, чем позже, поскольку любой скачок напряжения может вызвать пожар или поражение электрическим током.

Двухконтактная розетка

Двухконтактная розетка

Может быть, у вас розетка , двухконтактная, вместо трех, и она не работает? Двухконтактные розетки никогда не заземляются, поэтому хорошей рекомендацией является вызов квалифицированного электрика для оценки или устранения проблемы.

Выявление других проблем при проверке заземления металлической коробки

Если при проверке розеток вы обнаружите, что есть проблемы или повреждена электрическая система , вам следует обратиться к домашнему инспектору. Например, дома, построенные между 1950–1980-ми годами, могут иметь панель FPE . Если это так, вам нужно связаться с домашним инспектором, чтобы проверить это.

Может быть, у вас возникли проблемы с несколькими торговыми точками, а дом был построен после февраля 1998 года? Убедитесь, что у вас нет отозванного прерывателя Challenger GFCI.
