Как проверить наличие заземления в розетке: Как проверить заземление в розетке: инструменты и методы

Как проверить заземление в розетке с помощью приборов

Электрические розетки – привычные для потенциального пользователя аксессуары. Их используют повсеместно: в доме, на работе, в общественных местах и т.д. Согласно техническим нормативам, розетки обязаны иметь заземление — это обезопасит домочадцев от удара тока при поломке электроприборов.

Однако, согласитесь, вряд ли кто-то из потребителей может с уверенностью сказать, что все розетки в доме или квартире заземлены. Чтобы выяснить расположение проводов в электропроводке, необходимо провести ряд тестов.

Мы расскажем вам, как проверить заземление в розетке различными способами — по внешним признакам и с использованием специальных инструментов.

Содержание статьи:

• Типовая конструкция розетки
• Виды электрических розеток
• Заземление розетки и способы проверки
  • Проверка по внешним признакам
  • Анализ внутренней «начинки»
  • Тестирование с помощью приборов
  • Когда необходимо вскрыть розетку
• Выводы и полезное видео по теме

Типовая конструкция розетки

Использование техники проверки наличия розеточного заземления может потребоваться в любой момент. Особенно тем людям, кому придётся работать с конкретными электрическими розетками неоднократно.

Эта деталь электрической сети (бытовой или промышленной) имеет простейшую конструкцию.

Конструктивными сложностями электрическая розетка не блещет. Незамысловатая керамическая или пластиковая основа плюс металлический каркас с крышкой. И тем не менее, электрические розетки совершенствуются

Состоит розетка электрическая из плато круглой или прямоугольной формы. Сделано плато на основе материалов, которые не проводят электричество.

Обычно для изготовления плато розеток применяют:

• керамику;
• фарфор;
• пластик.

Задняя часть плато имеет ровную поверхность, а на передней части имеются фигурные посадочные площадки под электрические контакторы. Материал контакторов, как правило, медь. Закрепляются контакторы на плато жёстко – при помощи клёпок, плюс внедряются в тело плато.

Для соединения с электрической проводкой на контакторах имеются крепёжные винты. Вся эта конструкция закрывается крышкой, имеющей два проходных отверстия под электрическую вилку.

Виды электрических розеток

Промышленностью выпускаются два вида изделий:

• оснащённые шиной заземления;
• не имеющие шины заземления.

Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют .

Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления

Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.

Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления

Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.

Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.

Заземление розетки и способы проверки

Проверка наличия заземления на электрических сетях может потребоваться в разных случаях:

• при смене места жительства;
• на случай аренды какой-либо недвижимости;
• когда покупают офис или бизнес;
• когда делают работу на сторонней территории и т.д.

Рассмотрим общепринятые способы проверки.

Проверка по внешним признакам

Первоначальная и простейшая проверка присутствия заземления делается визуально по внешним признакам. Потенциальному пользователю достаточно оценить внешний интерфейс электрической розетки, чтобы сделать для себя определённые выводы.

Внешние признаки электрической розетки, по которым можно судить о наличии шины заземления: 1, 2 – рабочие контакторы; 3, 4 – биметаллические пластины шины заземления (+)

Так, если внутри розеточной чаши присутствуют характерные детали, указывающие наличие заземляющей шины, тестирование на 50% можно считать успешным. Такими деталями являются специальные прорези в корпусе изделия и проглядывающие сквозь эти прорези контактные биметаллические пластины.

Располагаются эти «усы» заземления обычно в верхней и нижней области розеточной чаши.

Анализ внутренней «начинки»

Чтобы удостовериться в наличии заземления розетки с вероятностью на 75%, придётся вскрыть корпус изделия – отвернуть один винт, удерживающий розеточную крышку и снять её.

Но перед тем как выполнить эту работу, следует обесточить электрические коммуникации – выключить автомат ввода электроэнергии, который обычно устанавливается внутри монтажной щитовой коробки, что находится на лестничной клетке подъезда (вариант для муниципального жилья).

После вскрытия розетки перед пользователем откроется вся существующая раскладка проводников, подключенных к монтажным клеммам прибора.

Для схемы под исполнение «евро» характерным признаком разводки является наличие трёх проводников:

• фазного;
• нулевого;
• заземляющего.

Могут отличатся первых двух проводников. Правда, согласно установленным спецификациям, фаза обычно подводится проводом с цветами изоляции коричневый или белый, а нуль с цветами изоляции синий или чёрный. Но на практике всё может быть совсем иначе.

Наглядный пример из бытовой практики, когда полностью игнорируются стандарты подключения электрических розеток. В частности, подключение выполнено проводниками, расцветка которых не соответствует правилам

Третий проводник – заземляющий, конкретно окрашивается в зелёный цвет или в жёлто-зелёный. К тому же этот провод, как правило, имеет увеличенное сечение. Заземляющий проводник внутри корпуса розетки соединяется с контактом шины, которая, в свою очередь, имеет прямую связь с биметаллическими пластинами «евро» интерфейса.

На этой картинке через монтажный канал выведены проводники, полностью соответствующие правилам монтажа электрических сетей. Расцветка проводов в данном случае корректная. Заземляющий провод имеет увеличенное сечение

Так вот, наличие подключенного провода (жёлто-зелёной, зелёной окраски) на шине «земли»  — это уже 75%  гарантии на тот счёт, что заземление в розетке выполнено.

Останется только проверить работоспособность (целостность) заземляющей шины с помощью специальных приборов.

Тестирование с помощью приборов

Методика тестирования контрольными приборами даёт 100%-ую гарантию присутствия заземления в розетке. Но сам способ проверки с помощью специальных приборов разрешается применять только лицам, имеющим соответствующие допуски. Это важный момент, ведь тестирование приборами, как правило, выполняется при подключенном напряжении.

Подача напряжения в квартирную электрическую сеть, в том числе на розетки, которые требуется проверить приборами на работоспособность заземляющей шины. Щиток может располагаться непосредственно в квартире или в подъезде

Розетки бытовые питаются напряжением 220 В (иногда напряжением 110 В). При подключенном питании становится реальной опасность для лиц, тестирующих элементы электросети. Тем более для тех, кто не имеет понятия о принципе действия электрических сетей.

Тест лампой накаливания

Первый простой способ проверки делается с помощью обычной лампы накаливания, рассчитанной под напряжение существующей сети.

Проверяющему лицу для работы нужно изготовить несложную оснастку:

1. Взять электрический патрон для лампы.
2. Подключить к патрону двухжильный провод (20-30 см).
3. Ввернуть в патрон лампу накаливания.

Концы проводников патрона необходимо зачистить на 7-10 мм от кромки. Если проводники многожильные, следует плотно скрутить жилы зачищенных концов. Для большей безопасности можно оснастить провод наконечниками. На этом подготовка оснастки завершается, можно приступать непосредственно к тесту.

Наглядно процесс определения заземления с применением лампочки продемонстрирует следующая фото-галерея:

Галерея изображений

Фото из

Ситуации, диктующие необходимость удостовериться в правильности устройства проводки, нередко возникает в новостройках. Особенно в долгостроях, в которых работы перед сдачей проводят неопытные шабашники, гастарбайтеры. Далеко не всегда в этих случаях можно ориентироваться на цвет изоляции

Если в нашем распоряжении нет мультиметра, точно найти провод заземления поможет электроцепь с контрольной лампочкой

Для того чтобы обезопасить проведение определений опытным путем, лампу закрутим в патрон. К клеммам патрона подсоединим провод с зачищенными проводниками

Чтобы найти заземляющий провод, сначала определим, который из них является фазой. Если при касании проводов от самодельной цепи лампочка зажглась, то значит, один из них ноль, второй фаза

По сути, если мы хотели найти провод заземления, дальнейшие исследования можно оставить. Ведь третий провод — земля. Но лучше изучить обстановку досконально

Если при подключении проводов собранной нами цепи к проводу заземления и любому из двух проводов лампочка не зажжется, значит, один из них точно земля, второй — ноль или фаза

Если при смене проводов при сохранении контакта с заземлением лампа на момент вспыхивает, значит, второй проводник ноль. Быстрое отключение здесь производится УЗО или автоматом

Если лампочка загорается в двух положениях, а на исследуемой ветке нет ни УЗО, ни автомата, отключаем в щитке клемму линии заземления. Все токоведущие жилы проверяем так же попарно. Земля будет той, при которой лампочка не горит

Шаг 1: Провода, подготовленные к подключению

Шаг 2: Сборка цепи с контрольной лампой

Шаг 3: Вкручивание лампы в патрон

Шаг 4: Определение фазного проводника

Шаг 5: Поиск нулевого и фазного провода

Шаг 6: Выделение ноля из трех проводников

Шаг 7: Определение ноля по краткой вспышке

Шаг 8: Определение жил в линии без УЗО

Включают , куда входит розетка. Берут патрон с лампой и подсоединяют концы провода на привычные контакторы розетки (фаза – ноль). Лампа должна ярко светить. Такое подключение свидетельствует о целостности электрической цепи, а также об исправности сделанной оснастки. Этот шаг теста следует выполнять обязательно.

Далее проверяют работу заземления. Конец любого проводника от патрона с лампой соединяют с контактором шины заземления, а оставшийся свободным конец поочерёдно подключают на контакторы розетки.

Если любое из двух подключений зажигает лампу, это значит, шина заземления исправна и подключена к «земле». Тест пройден успешно. В противном случае, заземление розетки отсутствует.

Тестирование стрелочным (цифровым) вольтметром

Для второй методики тестирования заземляющей шины потребуется стрелочный или электронный прибор, измеряющий напряжение. Здесь подойдёт стандартный тестер, например, модели Ц4353.

Специальный измерительный прибор стрелочного типа, которым измеряется не только напряжение (постоянное или переменное), но также сила тока, сопротивление, индуктивность. Желательно иметь такой прибор под руками всегда

Диапазон измерений прибора по напряжению (переменному) должен иметь верхнюю границу не менее 600 В. Сам же принцип тестирования аналогичен проверке лампой. Только вместо подсветки для контроля уже будет использоваться шкала прибора.

Пошаговое исполнение проверки стрелочным тестером:

1. Установить режим измерения переменного напряжения.
2. Диапазон измерений установить на 600 В.
3. Подключить щупы прибора на контакторы розетки (фаза – ноль).
4. Зафиксировать показания прибора на бумаге.
5. Подключить один щуп прибора на контактор заземления.
6. Поочерёдно подключить второй щуп прибора на контакторы розетки.
7. Показания зафиксировать на бумаге.

Теперь следует сравнить записанные показания, полученные в процессе проверки на шаге 6. Если любое из двух показаний равно или немного меньше, чем значение, полученное на шаге 4, это значит — шина заземления работает. Отсутствие каких-либо показаний прибора свидетельствует о нерабочей или оборванной «земле».

Галерея изображений

Фото из

Самый простой прибор для определения заземления, фазы и ноля в штепсельной розетке — карманный мультиметр, выполненный в форме отвертки

Чтобы убедиться в том, что проводник с желто-зеленой изоляцией действительно провод заземления, надо приложить к зачищенной жиле жало мультиметра. При контакте с землей лампочка отвертки не зажжется, при контакте с фазой загорится

Для определения заземления среди проводов кабеля можно использовать цифровой мультиметр. При контакте с фазой цифровой дисплей покажет значение напряжения

В заземляющем проводнике нет вообще напряжения, оно возникает только в случае отвода разряда в заземляющий контур. При контакте щупа прибора с землей на дисплее будут ноли

Портативный мультиметр в виде отвертки

Проверка проводников перед установкой прибора

Поиск земли цифровым мультиметром

Нулевое напряжение заземляющего провода

Аналогичным образом процедура выполняется цифровым вольтметром, оборудованным жидкокристаллическим дисплеем. Здесь единственное отличие в работе – более удобное восприятие результата измерений. Цифровой аналог стрелочного прибора – мультиметр. Удобен тем, что выводит результат измерений на экран в виде цифровых значений. Между тем, по степени надёжности и точности измерений уступает стрелочному прибору.

Подробная инструкция проверки напряжения в розетке представлена в .

Когда необходимо вскрыть розетку

По большому счёту, все вышеизложенные методы тестирования наличия заземления можно выполнить без съёма розеточной крышки. Но тогда гарантии на 100% не представляются возможными по одной простой причине.

Нередко на практике встречаются примеры, когда шину заземления чьи-то «умелые ручки» соединяют с шиной нуля. Делается это проводной перемычкой, установленной между нулём и контактором «земли».

Такие вот казусы нередко встречаются в бытовой практике при обслуживании электрохозяйства. Это недопустимое и грубое, с точки зрения безопасности, действие. Объединять нулевой контактор с контактором заземления недопустимо

Без демонтажа крышки такое «произведение искусств» не обнаружить. Вместе с тем, проверка приборами будет показывать наличие земли. Есть риск ошибки. Поэтому вскрытие крышки актуально всегда на случай проверки.

С точки зрения безопасности для пользователей розетками, соединение «нуля» с «землёй» выглядит крайне неудачным и недопустимым действием.

Земляная шина по правилам электрического монтажа всегда рассматривается отдельно взятой линией коммуникаций, косвенно привязанной к или доме.

А нулевой проводник в любой момент по неосторожности или неопытности обслуживающего персонала может быть перемещён на место фазного провода. Последствия понятны без лишних слов.

Использование в быту заземлённых электрических розеток постепенно становится нормой. Теперь уже каждая современная постройка оснащается электрическим хозяйством, где предусмотрен обязательный монтаж элементов схемы с подводкой к ним шины заземления.

Так обеспечивается высокая степень безопасности для лиц эксплуатирующих здания, пользующихся розетками для работы с разной бытовой техникой.

Выводы и полезное видео по теме

С нюансами установки розетки с заземлением можно ознакомиться с помощью видеоматериала:

Кстати будет замечено: при наличии заземляющей шины в розетках увеличивается степень надёжности бытовой техники. Особо критично на отсутствие «земли» реагирует цифровая аппаратура, а таковая сейчас присутствует повсеместно.

Расскажите, какой способ вы используете для проверки заземления в розетках. Делитесь с читателями собственными навыками, участвуйте в обсуждениях и задавайте вопросы. Блок для комментариев расположен ниже.

Как сделать заземление в розетке и проверить заземление розеток?

Для безопасности эксплуатации бытовой техники в доме или в квартире (холодильника,бойлера,стиральной машины,утюга)и защиты человека от поражения электрическим током,
необходимо чтобы розетки были с заземлением.

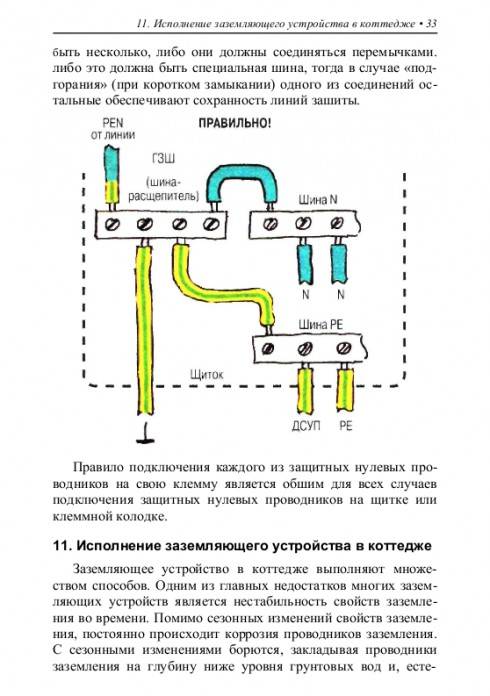

В квартирах и домах новой постройки заводят кабельные линии которые связаны через электрощит с контуром заземления согласно требований Правил устройства электроустановок (ПУЭ). В домах и квартирах старой постройки контур заземления как правило отсутствует.Как проверить наличие заземлена ли розетка?Давайте начнем.

Для того чтобы проверить есть ли заземление в розетках необходимо взглянуть на розетку.На розетке с заземлением должны быть заземляющие контакты которые через вилку при включении-заземляют электроприбор.Розетки которые без заземления не имеют заземляющих контактов.

Наличие в розетке заземляющих контактов не гарантирует наличие заземления.Далее необходимо открыть розетку с тыльной стороны и посмотреть сколько проводов подходит к розетке.Если к розетке подведен двухжильный провод то это означает что на 99.9% в розетках заземление отсутствует.В случае если к розетке подключен трехжильный кабель,необходимо проверить есть ли заземление в розетке.Для проверки заземляющего провода можно использовать тестер с помощью которого проверяется связь между заземляющими контактами в розетке и электрическим щитком в котором выполнено защитное заземление или защитное зануление (выполняется при отсутствии шины заземления в электрощите).

Если Вам необходимо сделать заземление в розетках в квартире или в доме в котором электропроводка выполнена двухжильными проводами,то без замены всей электропроводки к сожалению в таком случае не обойтись.Теоретически к каждой розетке можно подвести провод который соединен с шиной заземления,но выглядеть такая проводка как минимум не эстетично.

Категорически запрещается соединять заземляющий контакт с нулевым проводом непосредственно в розетке.Это опасно для  жизни человека в случае обрыва нулевого провода.При обрыве нулевого провода на заземляющем контакте розетки появляется опасное напряжение.Это можно увидеть на рисунке ниже.

Если Вам необходимо сделать контур заземления в доме,Вы можете сделать монтаж контура заземления своими руками или силами наших специалистов.

Если Вам необходимо заземление дома или дачи,интернет-магазин Энергомаг предлагает готовые комплекты заземления для заземления дома своими руками.

Заказать модульное заземление Вы можете
через онлайн форму или по телефонам указанным на нашем сайте
www. energomag.net (095)235-49-95,(096)262-98-48, (063)103-80-04,(044)362-92-50

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.
