Как рассчитать количество теплоносителя в системе отопления: Расчет теплоносителя для систем отопления онлайн калькулятор

Содержание

Как рассчитать объем воды в системе отопления, радиаторах, трубах.

Расчет объема воды (теплоносителя), заполняющего систему отопления, будет одним из первых при выборе котла.

Это необходимо для понимания какой оптимальный объем может прогреть ваш котел или другой источник тепла. Параметры труб очень сильно влияют на данный показатель: при наличии насоса вы смело можете выбрать трубу меньшего диаметра и установить больше секций отопления.

Если выбрать трубы большого диаметра, то при максимальной мощности котла можно получить недогрев теплоносителя: большой объем воды будет раньше остывать, прежде чем дойдет до крайних точек системы отопления. Что в свою очередь приведет к дополнительным финансовым расходам.

Приблизительный расчет объема воды в системе отопления производится из соотношения 15 л воды на 1 кВт мощности котла.

Чтобы определить какой объем воды нужен для системы отопления дома, рассмотрим простой пример.

Мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров. Но необходимо учитывать размеры и количество секций радиаторов при этом.

Если у вас дом на 4 комнаты, то это не значит, что надо ставить по 12-15 секций в каждую: у вас будет очень жарко, котел будет работать неэффективно. Если комнат больше, то и экономить на радиаторах не стоит: 1 современная секция эффективно отдает тепло для 2…2,5 м2 площади.

Как просто определить какой мощности нужен котел для системы отопления дома?

Содержание

  • 1 Формулы для расчета объема жидкости (воды или другого теплоносителя) в системе отопления
  • 2 Объемы воды для различных элементов системы отопления
    • 2.1 Объем воды (литры) в секции радиатора
    • 2.2 Объем воды в 1 погонном метре трубы
  • 3 Расчет расширительного бака
    • 3.1 Основные правила:
  • 4 Виды теплоносителей

Формулы для расчета объема жидкости (воды или другого теплоносителя) в системе отопления

Объем воды в системе отопления можно рассчитать как сумма составляющих:

V =V(радиаторов)+V(труб)+V(котла)

Объем системы должен учитывать объем воды в трубах, котле и радиаторах. В расчет объема теплоносителя не входит объем расширительного бака. Объем бачка учитывается при расчете критических состояний работы системы (когда вода будет поступать в него при нагреве).

Формула для расчета объема жидкости в трубе:

V (объем) = S (площадь сечения трубы) * L (длина трубы)

Важно! Размеры могут отличаться у различных производителей, в зависимости от типа трубы, материала, ее технологии производства. Поэтому расчет удобнее вести по реальному внутреннему диаметру трубы, который проще промерить с помощью инструмента. Как правило, такой расчет необходимо выполнять больше специалисту, когда система отопления разветвленная и сильно протяженная.

Сравнение видов водяного отопления дома (с естественной и принудительной циркуляцией).

Объемы воды для различных элементов системы отопления

Объем воды (литры) в секции радиатора

Материал/тип радиатора Габариты*: высота×ширина, мм Объем, л
Алюминий 600×80 0,450
Биметалл 600×80 0,250
Современная чугунная батарея (плоский) 580×75 1,000
Чугунная батарея старого образца () 600×110 1,700

*ВАЖНО! Габариты в таблице даны ориентировочно.

В большинстве моделей современных производителей они составляют ±20 мм по ширине, высота радиаторов отопления может варьироваться от 200 до 1000 мм.

Объем сильно отличающихся по высоте радиаторов можно приблизительно рассчитать из данной таблицы по правилу пропорции: необходимо объем разделить на высоту и умножить после на высоту выбранной модели. Если система отопления протяженная, то лучше уточнить параметры объема у производителя.

Объем воды в 1 погонном метре трубы

  • ø15 (G ½») — 0,177 литра
  • ø20 (G ¾») — 0,310 литра
  • ø25 (G 1,0″) — 0,490 литра
  • ø32 (G 1¼») — 0,800 литра
  • ø40 (G 1½») — 1,250 литра
  • ø50 (G 2,0″) — 1,960 литра

Также читайте обзор какие трубы лучше всего выбрать.

Основные размеры внутренних диаметров труб (взят ряд значений от 14 до 54 мм), с которыми может столкнуться потребитель.

Внутренний диаметр, мм Объем жидкости в 1 м погонного трубы, л Внутренний диаметр, мм Объем жидкости в 1 м погонного трубы, л
14 0,1539 30 0,7069
15 0,1767 32 0,8042
16 0,2011 34 0,9079
17 0,2270 36 1,0179
18 0,2545 38 1,1341
19 0,2835 40 1,2566
20 0,3142 42 1,3854
21 0,3464 44 1,5205
22 0,3801 46 1,6619
23 0,4155 48 1,8096
24 0,4524 50 1,9635
26 0,5309 52 2,1237
28 0,6158 54 2,2902

Расчет расширительного бака

Основные правила:

  1. Объем расширительного бака должен быть не менее 10% от объема системы отопления. Данного объема будет достаточно для расширения теплоносителя при нагреве в пределах 45…80 °С.
  2. Для больших протяженных систем, с высокой температурой теплоносителя, запас по объему должен быть не менее 80% от объема системы отопления. Это актуально для котлов с максимальной температурой теплоносителя выше 80…90 °С, паровых систем отопления от печей.
  3. Объем расширительного бака с предохранительным клапаном может составлять 3-5% от объема системы отопления. Но при этом важно контролировать его работу: при срабатывании клапана необходимо пополнять систему водой.
  4. При расчете необходимо учитывать давление в системе. В большинстве случаев для одно и двухэтажных коттеджей оно составляет 1,5…2 атмосферы. Масса готовых баков рассчитаны на данные показатели с запасом. При проектировании системы отопления большого объема, с повышенными характеристиками давления в коммуникациях (для высотных зданий), необходимо учитывать данный параметр.
  5. Учитывать вид теплоносителя при выборе – обязательно. Чем легче жидкость в системе – тем больший расширительный бак ей требуется.

Сравнение: Какой котел выбрать для отопления дома? Достоинства и недостатки.

Виды теплоносителей

  1. Вода. Самый простой и доступный ресурс. Может использоваться в любых системах отопления. В сочетании с полипропиленовыми трубами – практически вечный теплоноситель.
  2. Антифриз. Используется для наполнения систем нерегулярно отапливаемых зданий.
  3. Спиртосодержащие жидкости. Дорогой вариант заполнения системы отопления. Качественные препараты содержат не менее 60% спирта, порядка 30% воды, часть объема занимают другие добавки. Смеси воды с этиловым спиртом с различным процентным содержанием. Незамерзающая жидкость (до -30°С при содержании спирта не менее 45%), но опасна: может гореть, сам этил является ядом для человека.
  4. Масло. Как теплоноситель сегодня используется в отдельных приборах отопления, но в системах отопления от него отказываются: дорого и тяжело эксплуатировать систему, опасно технологически (необходим долгий разогрев теплоносителя до температуры 120°С и выше). Преимущество – действительно долго остывает, поддерживая температуру в помещении, но основной недостаток – дороговизна теплоносителя.

Расчет теплоносителя в системе отопления

Содержание:

1. Расчет объема теплоносителя – что нужно знать перед началом

2. Количество теплоносителя в системе отопления

3. Расход теплоносителя в системе отопления

По совокупности признаков бесспорным лидером среди теплоносителей является обыкновенная вода. Лучше всего использовать дистиллированную воду, хотя подойдет и кипячёная или химически обработанная – для осаждения растворённых в воде солей и кислорода.


Однако если существует вероятность того, что температура в помещении с системой отопления на некоторое время опустится ниже нуля, то вода в качестве теплоносителя не подойдёт. Если она замёрзнет, то при увеличении объёма велика вероятность необратимого повреждения системы отопления. В таких случаях используют теплоноситель на базе антифриза.

Расчет объема теплоносителя – что нужно знать перед началом

Что требуется от идеального переносчика тепла:

  • Хорошая передача тепла
  • Небольшая вязкость
  • Низкая расширяемость при замерзании
  • Небольшая текучесть
  • Нетоксичность
  • Дешевизна

Количество теплоносителя в системе отопления


Теплоноситель нужен после монтажа новой отопительной системы, после её ремонта или реконструкции.


Перед заполнением отопительной системы требуется определить точное количество теплоносителя, для того чтобы заранее купить или подготовить необходимый объём. Нужно собрать информацию про паспортный объем всех отопительных приборов и трубопроводов (детальнее: «Расчет объема системы отопления, включая радиаторы»). Обычно такие данные содержатся на упаковке или в справочной литературе. Объём труб легко высчитывается по их длине и известному сечению.

Для наиболее распространённых элементов теплосетей объёмы теплоносителя таковы:

  • Секция современного радиатора (алюминиевого, стального или биметаллического) — 0,45 литра
  • Секция радиатора старого типа (чугунного, МС 140-500, ГОСТ 8690-94) – 1.45 литра
  • Погонный метр трубы (15 миллиметров внутренний диаметр) — 0,177 литра
  • Погонный метр трубы (32 миллиметров внутренний диаметр) — 0,8 литра


Расход теплоносителя в системе отопления можно примерно подсчитать и без суммирования. Можно просто исходить из мощности отопительной системы. Для расчёта используют соотношение, что отопительной системе для передачи одного килоВатта тепла понадобится 15 литров неплоносителя. Нетрудно подсчитать, что для отопительной системы мощностью 75 килоВатт понадобится 75х15=1125 литров теплоносителя. Ещё раз – этот метод приблизительный и не даёт точного объёма. Читайте также: «Как рассчитать систему отопления».


Нам недостаточно подсчитать расход теплоносителя – формула для вычисления объёма расширительного бака также совершенно необходима.


Мало просто просуммировать объёмы составляющих теплосети (радиаторов, котла и трубопроводов). Дело в том, что в процессе нагревания исходной объём жидкости существенно изменяется, а следовательно возрастает давление. Для того чтобы его скомпенсировать, применяют так называемые расширительные баки.

Их объём вычисляется с использованием следующих показателей и коэффициентов:

Е — так называемый коэффициент расширения жидкости (исчисляется в процентах). Для разных теплоносителей он разный. Для воды он составляет 4%, для антифриза на базе этиленгликоля — 4,4 %.

d — коэффициент эффективности расширительного бака

VS – расчетный расход теплоносителя (просуммированный объём всех составляющих системы теплоснабжения)

V – результат вычисления. Объём расширительного бака.

Формула для расчета — V = (VS x E)/d

Расчет теплоносителя в системе отопления выполнен – пора заливать!

Существуют два варианта заполнения системы, в зависимости от её конструкции:

  • Заливка «самотёком» — в высшей точке системы в отверстие вставляется воронка, через которую постепенно заливается теплоноситель. Нужно не забыть в нижней точке системы открыть кран и подставить какую-то ёмкость.
  • Принудительная закачка с помощью насоса. Подойдет практически любой электрический насос малой мощности. В процессе заполнения следует контролировать показания манометра, дабы не переборщить с давлением. Очень желательно не забыть открыть воздушные клапаны на батареях.

Расход теплоносителя в системе отопления


Расход в системе теплоносителя подразумевает массовое количество теплоносителя (кг/с), предназначаемое для подачи нужного количества тепла в обогреваемое помещение. Расчет теплоносителя в отопительной системе определяется как частное от деления расчетной тепловой потребности (Вт) помещения (помещений) на теплоотдачу 1 кг теплоносителя для обогрева (Дж/кг). Читайте также: «Как сделать расчет расхода теплоносителя для системы отопления – теория и практика».

Некоторые советы по наполнению системы отопления теплоносителем на видео:


Расход теплоносителя в системе в продолжение отопительного сезона в вертикальных системах центрального отопления изменяется, поскольку они регулируются (особенно это касается гравитационной циркуляции теплоносителя — детальнее: «Расчет гравитационной системы отопления частного дома — схема»). На практике в расчетах обычно расход теплоносителя измеряют в кг/ч.

Как рассчитать литраж системы отопления. Расчет и объем теплоносителя для системы отопления


У людей, установивших частный котел для отопления помещений, нередко возникает важный вопрос о необходимом количестве теплоносителя системы. Весь объем жидкости распределяется между самим котлом, трубами и радиаторами. Если количество бака в котле можно прочесть в приложенной к нему книге, а в трубах собирается, обычно небольшое количество жидкости, то вопрос о радиаторах для многих остается открытым.

Необходимо рассмотреть все возможные варианты и количество помещающихся в них теплоносителей.

Виды радиаторов

Самыми популярными среди общего количества конвекторов считаются три типа:

  • Алюминиевый радиатор;
  • Чугунная батарея;
  • Биметаллический радиатор.

Если вы знаете, какой конвектор установлен у вас дома и способны посчитать количество секций, то произвести несложные расчеты не составит труда. Далее, рассчитайте объем воды в радиаторе отопления
, таблица
и все необходимые данные, представлены ниже. Они помогут максимально точно вычислить количество теплоносителя во всей системе.

Тип конвектора

Средний объем воды литр/секция

Алюминиевый

Старый чугунный

Новый чугунный

Биметаллический

Алюминиевый

Несмотря на то, что в некоторых случаях внутренняя система нагрева каждой батареи может отличаться, существуют общепринятые параметры, которые позволяют определить количество помещающейся в нее жидкости. С возможной ошибкой в 5% вы узнаете, что одна секция алюминиевого радиатора может содержать до 450 мл воды. Стоит обратить внимание, на то, что для других теплоносителей объемы могут быть увеличены.

Чугунный

Посчитать количество жидкости, которая помещается в чугунном радиаторе немного сложней. Важным фактором будет новизна конвектора. В новых импортных радиаторах пустоты значительно меньше, а за счет усовершенствованного строения греют они не хуже старых.

Новый чугунный конвектор вмещает около 1 литра жидкости, в старый поместится на 700 мл больше.

Биметаллический

Подобные типы радиаторов довольно экономичны и производительны. Причина, по которой могут меняться объемы наполнения, кроются только в особенностях определенной модели и разбросу давления. В среднем подобный конвектор заполняется 250 мл воды.

Возможные изменения

Каждый производитель батарей устанавливает свои значения минимально/максимально допустимых норм, но объем теплоносителя во внутренних трубках у каждой модели может измениться исходя из соображений увеличения давления. Обычно в частных домах и новостройках на цокольном этаже устанавливается расширительный бачок, который позволяет стабилизировать давление жидкости даже при ее расширении при нагреве.

Меняются параметры также на устаревших радиаторах. Нередко даже на трубках из цветного металла образовываются наросты из-за внутренней коррозии. Проблемой тому могут стать примеси в воде.

Из-за подобных наростов в трубках количество воды в системе постепенно нужно уменьшать. Учитывая все особенности своего конвектора и общие данные из таблицы, вы легко высчитаете необходимый объем воды для радиатора отопления и всей системы.

Расчет максимального объема теплоносителя в системе необходим для того, чтобы тепловой мощности котла было достаточно для его прогрева. В случае превышения объема теплоносителя, так же как и при неправильном выборе мощности котла или радиаторов (для средней полосы России — 1 кВт на 10кв.м. при высоте потолка до 3 метров), отопительный котел может не достичь граничной температуры теплоносителя, что приведет к его непрерывной работе. Непрерывная работа отопительного котла без возможности отключения приводит в свою очередь к значительному перерасходу топлива, и преждевременному выходу его из строя.

Оценить максимальный объем теплоносителя в системе можно, умножив тепловую мощность котла (кВт) на коэффициент, численно равный 13,5 (литр/кВт).

Vmax=Qmax*13,5 (л)

Таким образом, для стандартных котлов типа АОГВ граничный объем теплоносителя в системе:

АОГВ 7 — 95 л

АОГВ 11 — 150 л

АОГВ 17 — 230 л

АОГВ 23 — 310 л

АОГВ 29 — 390 л

АОГВ 43 — 580 л

АОГВ 50 — 650 л

АОГВ 96 — 1300 л

С этим вопросом сталкивается каждый, кто планирует установку или замену отопительной системы или отопительного котла.

Приведем несколько цифр:

Примерное количество теплоносителя в 1 секции радиатора, высотой 500 мм.:

1 секция алюминиевых радиаторов — 0,450 литра

1 секция биметаллических радиаторов — 0,350 литра

1 секция новых чугунных радиаторов — 1,000 литр

1 секция старых чугунных радиаторов — 1,400 литра

Теперь рассчитаем количество теплоносителя в одном погонном метре трубы:

ø15 (G ½») — 0,177 литра

ø20 (G ¾») — 0,310 литра

ø25 (G 1,0″) — 0,490 литра

ø32 (G 1¼») — 0,800 литра

ø40 (G 1½») — 1,250 литра

И последнее, что нам предстоит сделать — это рассчитать объем расширительного бака.

В современных системах отопления (закрытого типа), применяются экспанзоматы

(герметичный расширительный бак с резиновой мембраной). Объем такого бака рассчитывается как 7-10% от объема Вашей отопительной системы.

В открытых системах (расширительный бак вынесен в верхнюю точку системы отопления) расширительный бак, приблизительно, рассчитывается как — две мощности котла. Например для АОГВ-11 расширительный бак нужен объемом 20 литров.

Теперь приведем формулу расчета объема теплоносителя в системе:

V=V(радиаторов)+V(труб)+V(котла)+V(расширительного бака)

Для правильного расчета или понимания проекта, Вам понадобятся соотношения

некоторых энергетических единиц.

1 Кал/Час = 0,864 * 1 Вт/Час

1 килоКал => 1 000 Кал

1 мегаКал => 1 000 кКал => 1 000 000 Кал

1 гигаКал => 1 000 мКал => 1 000 000 кКал => 1 000 000 000 Кал

Таким образом:

энергоснабжающая организация указала 0,16Гкал/ч. Это сколько в кВт?

0,16 Гкал/час это 0,16* 1000000 / 0,864 =185185,2 Вт = 185,2 Квт

Соотношение других энергетических единиц

1 Дж = 0,24 Кал

1 кДж = 0,28 Вт*ч

1 Вт = 1 Дж/с

1 Кал = 4,2 Дж

1 кКал/ч = 1,163 Вт

1 Гкал/час = 1,163 мВт

Единицы измерения тепловой мощности и количества тепла

Кал (Калория) — единица измерения тепловой энергии

кКал (Килокалория) — единица измерения тепловой энергии

мКал (Мегакалория) — единица измерения тепловой энергии

гКал (Гигакалория) — единица измерения тепловой энергии

Кал/Час (Калория в час) — единица измерения тепловой мощности

кКал/Час (КилоКалория в час) — единица измерения тепловой мощности

мКал/Час (МегаКалория в час) — единица измерения тепловой мощности

гКал/Час (ГигаКалория в час) — единица измерения тепловой мощности

Ватт — единица измерения электрической (реже тепловой) мощности

Дж (Джо́уль) — единица измерения работы и энергии в системе СИ

Дата: Воскресенье, 12 Декабря 2010

Точный расчет объема теплоносителя для системы отопления является необходимостью и осуществляется, как правило, при замене отопительной системы или же в момент ее реконструкции. Однако производиться расчет может различными методами.

Способы расчета необходимого объема теплоносителя

Наиболее несложным методом является элементарное использование расчетных таблиц, которые присутствуют в большинстве тематических справочников и согласно которым можно получить следующую информацию:

  • 0.45 литра теплоносителя на секцию радиатора из алюминия;
  • 1-1.75 литра на секцию чугунного радиатора;
  • 0.177 и 0.8 литра на погонный метр 12-ти миллиметровой и 32-ух миллиметровой трубы соответственно.

Также необходимо проводить расчеты при установке подпиточных насосов и расширительного бачка, при этом нужно определить общий объем системы, сложив совокупный объем приборов отопления, трубопроводов и котла и применив формулу:

V = (VS x E) / d

В которой d является показателем эффективности устанавливаемого бачка, Е ― коэффициентом расширения жидкости, VS равняется объему системы целиком, а V непосредственно искомому объему расширительного бака. Что касается коэффициента расширения, то на этот показатель влияет только тип системы. В случае, когда вода является теплоносителем, его расчетное значение равняется 4%. Приняв в качестве теплоносителя, например, этиленгликоль, коэффициент расширения будет равен 4.4%.

Вторым, менее точным, однако все же достаточно распространенным способом расчета объема теплоносителя, является метод расчета по мощности отопительной системы. Очевидно, что для приблизительного вычисления достаточно знать лишь показатели мощности. Согласно этому способу мощность в 1 кВт соответствует необходимости применения 15 литров теплоносителя, исключая при этом проведение глубокой оценки объемов отопительных приборов. Взяв мощность отопительной системы, к примеру, 75 кВт, объем теплоносителя может быть рассчитан по простейшей формуле: VS = 15х75, и составит 1125 литров. Однако важно учитывать, что в случае применения различных дополнительных элементов в отопительной системе суммарное значение объема изменяется, поэтому необходимо находить подробную информацию по этому вопросу. Стандартно она присутствует в технической документации, прилагающейся к соответствующим элементам.

Закачивание теплоносителя

Разобравшись с определением объема системы, порой встречаются трудности с закачиванием теплоносителя в отопительную систему закрытого типа. Закачать теплоноситель можно двумя способами:

  • самотеком;
  • посредством насоса;

В первом случае залив осуществляется в самую верхнюю точку системы. Важно при этом открыть кран слива, дабы увидеть, когда начнется поступление жидкости из него. Для закачивания теплоносителя вторым способом можно использовать небольшой насос. Важнейшим моментом при этом является постоянный контроль показаний манометра, а также необходимо помнить о том, что воздухоотводчики, находящиеся на отопительных радиаторах, непременно должны быть в открытом состоянии.

Если говорить о расходе теплоносителя в отопительной системе, то на протяжении отопительного сезона это значение может существенно изменяться в силу возможности регулировки работы системы, особенно это касается систем, в основе которых лежит гравитационная циркуляция теплоносителя. Выполнив правильный расчет необходимого объема теплоносителя, и осуществив его закачивание, отопительная система будет функционировать качественно, долговечно и полноценно.

Калькулятор расчета общего объёма системы отопления

Что еще влияет

На каждом обогревающем приборе, вне зависимости от производителя, имеется указание на максимальную мощность.

Речь идет о следующих параметрах:

  1. Высокотемпературный режим. Теплоноситель способен разогреваться до +90 градусов.
  2. Режим обработки. Максимальное значение +70 градусов(90\70).

Как показывает практика, отопительные системы редко работают на максимуме.

Реальный температурный режим и мощность выглядят следующим образом:

  • 75.65.20.
  • 55.45.20.

Адекватный расчёт панельных радиаторов предусматривает наличие информации о температурных напорах контура отопления. Имеется в виду разницу между обогревающей батареей и температурой воздуха. Температура прибора в этом случае принимается за среднее арифметическое подачи и обратки. Перед тем, как рассчитать стальные радиаторы отопления, необходимо уточнить тип подключения приборов.

Оно бывает:

  1. Односторонним. Достигает своего максимума при подаче сверху(97%).
  2. Двухсторонним. В этом случае также предпочтительнее верхняя коммутация (100%).

Задача по подбору стального радиатора, как правило, не вызывает особых сложностей. Куда труднее произвести необходимые расчетные мероприятия, требующие учета целого ряда факторов. Для удобства расчета мощности стальных радиаторов отопления были разработаны специальные калькуляторы, позволяющие получать точные результаты.

Что делать после расчета?

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом

Чтобы дом был теплым, необходимо уделить должное внимание системе отопления. Современные производители используют новейшие технологии для производства элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны

Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

В первую очередь необходимо понимать, для каких целей будет использоваться помещение. Какой температурный режим в нем желателен. В этом деле существует множество тонкостей, которые необходимо учитывать. Желательно сделать проект отопления с точным расчетом мощности радиаторов отопления и теплопотерь. Радиаторы отопления лучше устанавливать в той части комнаты, где холоднее всего. В вышеизложенном примере была рассмотрена установка батарей отопления возле окон. Это один из наиболее выгодных и эффективных вариантов размещения элементов отопительной системы.

Калькулятор расчета объема и площади трубы

Инструкция для калькулятора онлайн расчета площади и объема трубы

Все параметры указываем в мм

L – Труба в длину.

D1 – Диаметр по внутренней части.

D2 – Диаметр по внешней части трубы.

При помощи данной программы, Вы сможете рассчитать объем воды или другой любой жидкости в трубе.

Для точного вычисления объема системы отопления к полученному результату необходимо прибавить объем отопительного котла и радиаторов. Как правило, эти параметры указаны в паспорте на изделии.

По результатам подсчетов, Вы узнаете объем трубопровода общий, на погонный метр, площадь поверхности трубы. Как правило, площадь поверхности применяется для подсчета требуемого количества лакокрасочного материала.

При вычислении необходимо указать наружный и внутренний диаметр трубопровода и его длину. 2*L.

L— длина трубопровода.

R1— внутренний радиус.

R2— наружный радиус.

Как правильно выполняются вычисления объема тел

Расчет объема цилиндра, труб и других физических тел – классическая задача из прикладной науки и инженерной деятельности. Как правило, данная задача не является тривиальной. Согласно аналитическим формулам для вычисления объема жидкостей в различных телах и емкостях может оказаться очень затруднительным и громоздким. Но, в основном объем простых тел можно вычислить достаточно просто. К примеру, при помощи нескольких математических формул Вы сможете определить объем трубопровода. Как правило, количество жидкости в трубах определяется значением м3 или метры кубические. Однако в нашей программе, Вы получаете все расчеты в литрах, а площадь поверхности определяется в м2 – квадратных метрах.

Полезная информация

Размеры стальных трубопроводов для газоснабжения, отопления или водоснабжения указываются в целых дюймам (1″,2″) или его долях (1/2″, 3/4″). За 1″ согласно общепринятым меркам принимают 25,4 миллиметра. На сегодняшний день стальные трубы можно встретить в усиленном (с двойной стенкой) или в обычном исполнении.

Для усиленного и обычного трубопровода внутренние диаметры отличаются от стандартных – 25,4 миллиметра: так в усиленном, этот параметр составляет 25,5 миллиметров, а в стандартном или обычном – 27,1 миллиметр. Отсюда следует, что незначительно, но эти параметры отличаются, что тоже следует учесть при выборе труб для отопления или водоснабжения. Как правило, специалисты не особо вникают в эти подробности, так как для них важным условием является — Ду (Dn) или условный проход. Данная величина является безразмерной. Этот параметр можно определить с помощью специальных таблиц. Но нам не стоит вникать в эти подробности.

Стыковка различных стальных труб, размер которых представлен в дюймах с алюминиевыми, медными, пластиковыми и другими, данные которых представлены в миллиметрах, предусмотрены специальные переходники.

Как правило, данный вид расчета труб необходим в процессе вычисления размера расширительного бачка для отопительной системы. Объем воды в системе обогрева комнаты или дома, рассчитывается с помощью нашей программы в онлайн-режиме. Однако, зачастую, этими данными неопытные специалисты просто пренебрегают, что не стоит делать. Так как, для эффективного функционирования отопительной системы нужно учесть все параметры, чтобы правильно выбрать котел, насос и радиаторы. Также немаловажным объем жидкости в трубопроводе будет в том случае, когда вместо воды будет использовать антифриз в системе обогрева, который является достаточно дорогим и переплаты в этом случае будут излишни.

Чтобы определить объем жидкости необходимо правильно замерять наружный и внутренний диаметр трубопровода.

Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла

К примеру, у Вас котел на 4 кВт, отсюда получаем объем всей системы равен 60 литров (4х15)

Мы привели точные значения объема жидкости для разных радиаторов в системе отопления.

  • старая чугунная батарея в 1 секции – 1,7 литра;
  • новая чугунная батарея в 1 секции – 1 литр;
  • биметаллический радиатор в 1 секции – 0,25 литра;
  • алюминиевый радиатор в 1 секции – 0,45 литра.

Заключение

Теперь Вы знаете, как можно правильно и быстро вычислить объем трубы для водоснабжения или системы отопления.

Источник

Пример расчета мощности батарей отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

 V=15x3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Расчет расхода воды на отопление – Система отопления

Конструкция обогрева включает котел, систему соединения, развоздушки терморегуляторы, коллекторы, крепежи, бак для расширения, батареи, увеличивающие давление насосы, трубы.

Любой фактор определенно важен. Поэтому выбор частей монтажа нужно делать правильно. На открытой вкладке мы постараемся помочь подобрать для своей квартиры нужные части монтажа.

Монтаж обогрева особняка включает важные устройства.

Страница 1

Расчетный расход сетевой воды, кг/ч, для определения диаметров труб в водяных тепловых сетях при качественном регулировании отпуска теплоты следует определять отдельно для отопления, вентиляции и горячего водоснабжения по формулам:

на отопление

(40)

максимальный

(41)

в закрытых системах теплоснабжения

среднечасовой, при параллельной схеме присоединения водоподогревателей

(42)

максимальный, при параллельной схеме присоединения водоподогревателей

(43)

среднечасовой, при двухступенчатых схемах присоединения водоподогревателей

(44)

максимальный, при двухступенчатых схемах присоединения водоподогревателей

(45)

Важно

В формулах (38 – 45) расчетные тепловые потоки приводятся в Вт, теплоёмкость с принимается равной. Расчет по этим формулам производится поэтапно, для температур.

Суммарные расчетные расходы сетевой воды, кг/ч, в двухтрубных тепловых сетях в открытых и закрытых системах теплоснабжения при качественном регулировании отпуска теплоты следует определять по формуле:

(46)

Коэффициент k3, учитывающий долю среднечасового расхода воды на горячее водоснабжение при регулировании по нагрузке отопления, следует принимать по таблице №2.

Таблица №2. Значения коэффициента

r-Радиус окружности, равный половине диаметра, м

Q-расход воды м 3 /с

D-Внутренний диаметр трубы, м

V-скорость течения теплоносителя, м/с

Сопротивление движению теплоносителя.

Любой движущийся внутри трубы теплоноситель, стремиться к тому, чтобы прекратить свое движение. Та сила, которая приложена к тому, чтобы остановить движение теплоносителя – является силой сопротивления.

Это сопротивление, называют – потерей напора. То есть движущийся теплоноситель по трубе определенной длины теряет напор.

Напор измеряется в метрах или в давлениях (Па). Для удобства в расчетах необходимо использовать метры.

Извиняйте, но я привык указывать потерю напора в метрах. 10 метров водного столба создают 0,1 МПа.

Для того, чтобы глубже понять смысл данного материла, рекомендую проследить за решением задачи.

Задача 1.

В трубе с внутренним диаметром 12 мм течет вода, со скоростью 1м/с. Найти расход.

Решение: Необходимо воспользоваться вышеуказанными формулами:

Параметры, влияющие на температуру в помещении

Недостаточно знать технические характеристики батареи и отапливаемую площадь.

Стоит учитывать факторы, которые значительно влияют на утечку тепла:

  • окна;
  • стены;
  • кровля;
  • климат.

Внимание! При вычислении необходимой мощности, следует выполнить расчёт подходящим методом. После, полученный результат умножить на коэффициенты параметров, влияющих на температуру

Окна

Через оконные проёмы теряется вплоть до 35% тепла. Необходимо учитывать как площадь окна, так и вид стеклопакета.

Значение Коэффициент
Площадь окна к площади пола, %
10,0 0,8
30,0 1,0
50,0 1,2
Вид стеклопакета
Трехкамерный 0,85
Двухкамерный 1,0
Двойная рама 1,27

Стены и кровля

Толщина и наличие стен, выходящих на улицу, играют ключевую роль в теплоизоляции.

Значение Коэффициент
Уровень теплоизоляции
Нормальный 1,0
Недостаточный 1,27
Хороший 0,8
Наружные стены
1 1,1
2 1,2
3 1,3

Справка! Нормальной степенью изоляции принято считать стену в пару кирпичей.

Теплопотери меняются, если имеется отапливаемое помещение сверху, а именно:

  • другое помещение — коэффициент 0,7;
  • чердак с отоплением — 0,9;
  • обычный чердак — 1,0.

Для частного дома потери через крышу выше на 50%.

Поэтому следует умножить полученный коэффициент дополнительно на 1,5.

Внимание! При высоте потолка отличной от принятой нормы (2,7 метра) используется дополнительный коэффициент для расчёта секций радиатора. Для его получения следует 2,7 м разделить на фактическую высоту

Климатические факторы

Низкая температура на улице уменьшает объем тепла в помещении.

Значение Коэффициент
Температура, °С
-10 0,7
-15 0,9
-20 1,1
-25 1,3
-30 1,5

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

  • алюминиевые — 190Вт
  • биметаллические — 185Вт
  • чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

  • биметаллический радиатор — 1,8м 2
  • алюминиевый — 1,9-2,0м 2
  • чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Требования к теплоносителю

Нужно сразу понять, что не существует идеального теплоносителя. Те виды теплоносителей, которые существуют на сегодняшний день, могут выполнять свои функции только в определенном диапазоне температур. Если выйти за рамки этого диапазона, то характеристики качества теплоносителя могут резко измениться.

Теплоноситель для отопления должен обладать такими свойствами, которые будут позволять за определенную единицу времени переносить как можно большее количество тепла. От вязкости теплоносителя во много зависит, какой воздействие она будет оказывать на прокачку теплоносителя по всей отопительной системе за конкретный интервал времени. Чем выше вязкость теплоносителя, тем более хорошими характеристиками он обладает.

Физические свойства теплоносителей

Теплоноситель  не должен оказывать коррозийное воздействие на материал, из которого изготовлены трубы или приборы нагревательного характера.

Если это условие не будет соблюдаться, то выбор материалов станет более ограниченным. Помимо вышеперечисленных свойств, теплоноситель также должен обладать смазывающими способностями. От этих характеристик зависит выбор материалов, которые применяются для конструкции различных механизмов и циркуляционных насосов.

Кроме того, теплоноситель должен быть безопасным исходя из таких его характеристик, как: температура возгорания, выделение токсичных веществ, вспышка паров. Также теплоноситель не должен быть слишком дорогим, изучая отзывы, можно понять, что даже если система и будет работать эффективно, не оправдает себя с финансовой точки зрения.

Видео о том, как система заправляется теплоносителем и как производится замена теплоносителя в системе отопления, можно посмотреть ниже.

Расчёт объёма трубы

Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.

Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.

Определим площадь сечения трубы

Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:

S = R2 х Пи

Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.

Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:

  1. Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
  2. Возводим 4,5 в квадрат, получается 2,025 см2.
  3. Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.

Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.

Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.

Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе

Формула расчёта объёма трубы

Рассчитать объём трубы в м3, можно воспользовавшись формулой:

 V = S х L

То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).

К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:

S = 3,14 х (0,5 / 2) = 0,0625 кв.м.

Итоговый результат будет следующим:

V = HS = 2 х 0,0625 = 0,125 метра куб.

H — толщина стенки

Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2

Объём водопровода в литрах

Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.

Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.

Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.

Расчет мощности системы отопления по объему жилья

Представим следующий способ расчета мощности системы отопления – он также является довольно простым и понятным, но при этом отличается более высокой точностью конечного результата. В данном случае основой для вычислений становится не площадь помещения, а его объем. Кроме того, в расчете учитывается количество окон и дверей в здании, средний уровень морозов снаружи. Представим небольшой пример применения подобного метода – имеется дом общей площадью 80 м2, комнаты в котором имеют высоту 3 м. Постройка располагается в Московской области. Всего есть 6 окон и 2 двери, выходящие наружу. Расчет мощности тепловой системы будет выглядеть так.

Шаг 1. Определяется объем здания. Это может быть сумма каждой отдельной комнаты либо общая цифра. В данном случае объем вычисляется так – 80*3=240 м3.

Шаг 2. Подсчитывается количество окон и количество дверей, выходящих на улицу. Возьмем данные из примера – 6 и 2 соответственно.

Шаг 3. Определяется коэффициент, зависящий от местности, в которой стоит дом и того, насколько там сильные морозы.

Таблица. Значения региональных коэффициентов для расчета мощности отопления по объему.

Теплая зима. Холода отсутствуют или очень слабы От 0,7 до 0,9 Краснодарский край, побережье Черного моря
Умеренная зима 1,2 Средняя полоса России, Северо-Запад
Суровая зима с достаточно сильными холодами 1,5 Сибирь
Экстремально холодная зима 2,0 Чукотка, Якутия, регионы Крайнего Севера

Расчет мощности системы отопления по объему жилья

Так как в примере речь идет о доме, построенном в Московской области, то региональный коэффициент будет иметь значение 1,2.

Шаг 4. Для отдельно стоящих частных коттеджей определенное в первой операции значение объема здания умножается на 60. Делаем подсчет – 240*60=14 400.

Шаг 5. Затем результат вычисления предыдущего шага множится на региональный коэффициент: 14 400 * 1,2 = 17 280.

Шаг 6. Число окон в доме умножается на 100, число дверей, выходящих наружу – на 200. Результаты суммируются. Вычисления в примере выглядят следующим образом – 6*100 + 2*200 = 1000.

Шаг 7. Цифры, полученные по итогам пятого и шестого шагов, суммируются: 17 280 + 1000 = 18 280 Вт. Это и есть мощность отопительной системы, необходимая для поддержания оптимальной температуры в здании при условиях, указанных выше.

Стоит понимать, что расчет системы отопления по объему также не является абсолютно точным – в вычислениях не уделяется внимание материалу стен и пола здания и их теплоизоляционным свойствам. Также не делается поправка на естественную вентиляцию, свойственную любому дому

Калькулятор — расчет объема системы отопления

Перейти к расчётам

Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ ОБЪЕМ ТЕПЛОНОСИТЕЛЯ»

КОТЁЛ Объем теплообменника котла , литров (паспортная величина)

РАСШИРИТЕЛЬНЫЙ БАК Объем расширительного бака, литров

ПРИБОРЫ ИЛИ СИСТЕМЫ ТЕПЛООБМЕНА

Разборные, секционные радиаторы Тип радиатора: – чугунные МС-140 с межосевым 500 мм – чугунные МС-140 с межосевым 300 мм – чугунные ЧМ-2 с межосевым 500 мм – чугунные ЧМ-2 с межосевым 300 мм – алюминиевые с межосевым 500 мм – алюминиевые с межосевым 350 мм – биметаллические с межосевым 500 мм – биметаллические с межосевым 350 мм

Общее количество секций

Неразборные радиаторы и конвекторы Объем прибора по паспорту

Количество приборов Теплый пол

Тип и диаметр трубы

Общая длина контуров

ТРУБЫ КОНТУРА ОТОПЛЕНИЯ (подача + обратка) Стальные трубы ВГП

Ø ½ “, метров

Ø ¾ “, метров

Ø 1 “, метров

Ø 1¼ “, метров

Ø 1½ “, метров

Ø 2 “, метров

Армированные полипропиленовые трубы

Ø 20 мм, метров

Ø 25 мм, метров

Ø 32 мм, метров

Ø 40 мм, метров

Ø 50 мм, метров

Металлопластиковые трубы

Ø 20 мм, метров

Ø 25 мм, метров

Ø 32 мм, метров

Ø 40 мм, метров

ДОПОЛНИТЕЛЬНЫЕ ПРИБОРЫ И УСТРОЙСТВА СИСТЕМЫ ОТОПЛЕНИЯ (теплоаккумулятор, гидрострелка, коллектор, теплобоменник и другие) Наличие дополнительных приборов и устройств: – нет – есть

Суммарный объем дополнительных элементов системы

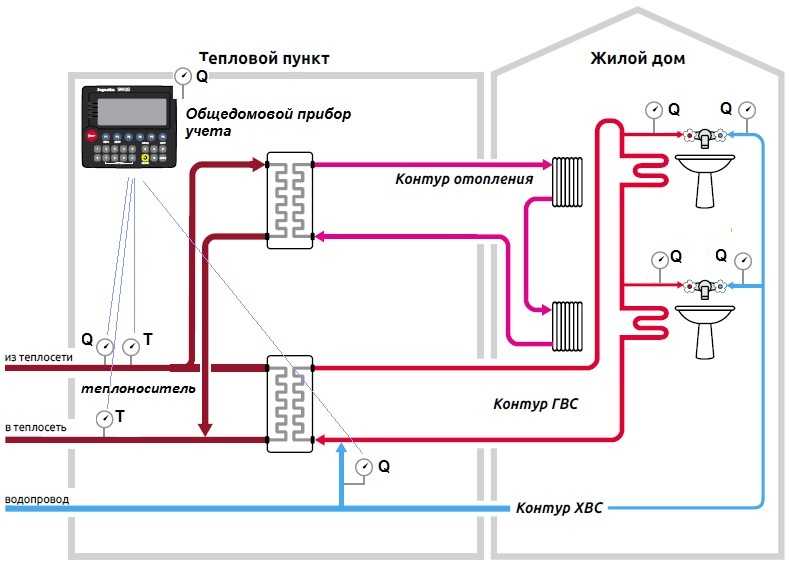

Подбор счётчиков тепла

Подбор счётчика тепла осуществляется исходя из технических условий теплоснабжающей организации и требований нормативных документов. Как правило, требования предъявляются к:

  • схеме учёта
  • составу узла учёта
  • погрешности измерений
  • составу и глубине архива
  • динамическому диапазону датчика расхода
  • наличию устройств съёма и передачи данных

Для коммерческих расчётов допускаются только сертифицированные счётчики тепловой энергии зарегистрированные в Государственном реестре средств измерительной техники. В Украине запрещено использовать для коммерческих расчётов счётчики тепловой энергии датчики расхода которых имеют динамический диапазон менее чем 1:10.

В итоге

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.

1. 2. 3.

По совокупности признаков бесспорным лидером среди теплоносителей является обыкновенная вода. Лучше всего использовать дистиллированную воду, хотя подойдет и кипячёная или химически обработанная – для осаждения растворённых в воде солей и кислорода.

Однако если существует вероятность того, что температура в помещении с системой отопления на некоторое время опустится ниже нуля, то вода в качестве теплоносителя не подойдёт. Если она замёрзнет, то при увеличении объёма велика вероятность необратимого повреждения системы отопления. В таких случаях используют теплоноситель на базе антифриза.

Сложный расчет антифриза


Моя корзина


Ваша корзина пуста

Наши телефоны:
8 (495) 725-83-53

8 (925) 453-69-50


>

5 причин, чтобы купить Antifrogen!

1) Вы не теряете гарантию на Ваш котел;

2) Срок службы около 15-25 лет;

3) Немецкое качество;

4) Экономичность;

5) Гарантия качества продукта (нет подделок).

3 причины, чтобы купить Antifrogen у нас!

1) Лучшая цена в Москве!

2) Работаем без выходных, с 9:00-21:00!

3) Техническая консультация по всем вопросам!

УЖЕ В ПРОДАЖЕ!!!

Дорого заливать в систему Antifrogen?

Залейте воду с немецкими антикоррозийными добавками Protectogen C Aqua!

ЦЕНА 3500 руб!

Главная
/
Главная
/
Сложный расчет антифриза

Данные для сложного расчёта количества теплоносителя Антифроген N (Antifrogen N)

Этот же расчет можно использовать для Антифрогена L — разница будет всего в 3%.

Укажите общую длину труб (отопления и теплых полов) Ø16х2, метров:
Укажите общую длину труб (отопления и теплых полов) Ø20х2, метров:
Укажите общую длину труб (отопления и теплых полов) Ø25х4, метров:
Укажите общую длину труб (отопления и теплых полов) Ø32х4, метров:
Укажите общую длину труб (отопления и теплых полов) Ø40х4, метров:
Если есть секционные радиаторы, суммарное количество секций высотой 500мм, штук:
Если есть секционные радиаторы, суммарное количество секций высотой 350мм, штук:
Если есть стальные панельные радиаторы, общая длина радиаторов 11-го типа высотой 500 мм, метров:
Если есть стальные панельные радиаторы, общая длина радиаторов 12-го типа высотой 500 мм, метров:
Если есть стальные панельные радиаторы, общая длина радиаторов 22-го типа высотой 500 мм, метров:
Если есть стальные панельные радиаторы, общая длина радиаторов 33-го типа высотой 500 мм, метров:
Укажите объем теплоносителя в котельной (в котле, бойлере, и пр. ), литров:
На какую наружную температуру разбавить Антифроген N, градусов:

Какую воду нужно применять для разведения Antifrogen®?

1. Деионизированная вода – это идеальный вариант разведения, но она дороже по цене

2. Питьевая вода (или вода питьевого качества), оптимальное решение

3. Дистиллированная вода (если в системе не обязателен высокий ph)

Продукты Antifrogen специально разработаны, чтобы не ограничивать потребителя по данному признаку, поэтому можно применять обычную водопроводную воду с жесткостью не более 8,7 мг*экв/л и содержании хлоридов не более 100 мг/кг. Данные по этим требованиям можно посмотреть в паспорте на скважину или запросить у местного водоканала.

*Справка об объеме теплоносителя в газовых котлах:

Настенный газовый котел Buderus Logamax U052/U054 – 8 литров;

Настенный газовый котел Buderus Logamax U072 – 8 литров;

Напольный газовый котел Buderus Logano G124WS-20/24 кВт – 11 литров;

Напольный газовый котел Buderus Logano G124WS-28/32 кВт – 13 литров;

Напольный газовый котел Buderus Logano G234WS-38/44 кВт – 23 литра;

Напольный газовый котел Buderus Logano G234WS-50/55 кВт – 27 литров;

Напольный газовый котел Buderus Logano G234-60 кВт – 31 литр;

Напольный газовый котел Buderus Logano G334WS-73 кВт – 35 литров;

Напольный газовый котел Buderus Logano G334WS-94 кВт – 43 литра;

Напольный газовый котел Buderus Logano G334WS-115 кВт – 51 литр;

Напольный газовый котел Buderus Logano G334WS-135 кВт – 59 литров;



Настенный газовый котел Viessmann Vitopend 100-W – 7 литров;

Напольный газовый котел Viessmann Vitogas 100-F-29 кВт – 12 литров;

Напольный газовый котел Viessmann Vitogas 100-F-35 кВт – 14 литров;

Напольный газовый котел Viessmann Vitogas 100-F-42 кВт – 16 литров;

Напольный газовый котел Viessmann Vitogas 100-F-48 кВт – 18 литров;

Напольный газовый котел Viessmann Vitogas 100-F-60 кВт – 22 литра;

Напольный газовый котел Viessmann Vitogas 100-F-72 кВт – 38 литров;

Напольный газовый котел Viessmann Vitogas 100-F-84 кВт – 43 литра;

Напольный газовый котел Viessmann Vitogas 100-F-96 кВт – 49 литров;

Напольный газовый котел Viessmann Vitogas 100-F-108 кВт – 54 литра;

Напольный газовый котел Viessmann Vitogas 100-F-120 кВт – 59 литров;

Напольный газовый котел Viessmann Vitogas 100-F-132 кВт – 65 литров;

Напольный газовый котел Viessmann Vitogas 100-F-140 кВт – 70 литров.

**Справка об объеме теплоносителя в баках-водонагревателях:

Бак-водонагреватель Buderus Logalux SU120– 5 литров.

Бак-водонагреватель Buderus Logalux SU160/200 – 6 литров.

Бак-водонагреватель Buderus Logalux SU300– 9 литров.

Бак-водонагреватель Buderus Logalux SU400– 12 литров.



Если у Вас возникли проблемы с расчетом, обратитесь в компанию Дельта Климат — Проектирование систем отопления.

Не слишком ли велик расход теплоносителя в системе отопления? Формула расчета

Как влияет количество воды в системе отопления на обогрев дома?Расчет объема системы отопленияРасчет объема системы отопления необходим для определения объема

Содержание

Формулы для расчета объема жидкости (воды или другого теплоносителя) в системе отопления

Объем воды в системе отопления можно рассчитать как сумма составляющих:

V =V(радиаторов)+V(труб)+V(котла)

Объем системы должен учитывать объем воды в трубах, котле и радиаторах. В расчет объема теплоносителя не входит объем расширительного бака. Объем бачка учитывается при расчете критических состояний работы системы (когда вода будет поступать в него при нагреве).

Формула для расчета объема жидкости в трубе:

V (объем) = S (площадь сечения трубы) * L (длина трубы)

Важно! Размеры могут отличаться у различных производителей, в зависимости от типа трубы, материала, ее технологии производства. Поэтому расчет удобнее вести по реальному внутреннему диаметру трубы, который проще промерить с помощью инструмента. Как правило, такой расчет необходимо выполнять больше специалисту, когда система отопления разветвленная и сильно протяженная.

Сравнение видов водяного отопления дома (с естественной и принудительной циркуляцией).

Источник: http://briket.tomsk.ru/kak-raschitat-obem-zhidkosti-v-sisteme-otopleniya. html

Расчет объема системы отопления

Расчет объема системы отопления необходим для определения объема расширительного бака, подбора котла отопления или определения необходимого количества теплоносителя.

Порядок проведения расчета объема системы отопленияРасчет объема теплоносителя в радиаторах отопленияРасчет объема теплоносителя в трубах отопленияПример расчета объема системы отопления

Рассчитать объем системы отопления достаточно просто, для этого необходимо просуммировать внутренний объем всех элементов системы. Проблема возникает именно в определении объема внутренних элементов, для того чтобы не перечитывать ГОСТы и паспорта на приборы отопления в этой статье собраны вся необходимая информация. Она значительно упростит расчет Вашей системы отопления.

Источник: http://teplores.ru/ustrojstva-i-pribory/opredelenie-obema-vody.html

Формулы подсчёта объёма жидкости в отоплении

Суммарный объём жидкости будет состоять из количества теплоносителя в котле, трубопроводах и батареях. Здесь не учитывается объём расширительного бака, ведь вода будет поступать в этот прибор только в критических случаях при повышении температуры и давления.

Для расчёта количества жидкости в трубе используется следующая формула: V=S*L, где

S – площадь внутреннего сечения трубы;

L – длина трубопровода.

Информация относительно площади сечения трубы, взятая из таблиц может отличаться от фактических размеров (используемый материал, особенности производства сантехнических изделий). Именно поэтому диаметр измеряют штангенциркулем, после чего вычисляют площадь сечения. Подобные расчёты лучше доверить специалистам, так как отопительные системы достаточно протяжённые и разветвлённые конструкции.

Источник: http://master-santekhnik.ru/statji/kak-rasschitat-obyom-vody-v-sisteme-otopleniya

Расчет объема теплоносителя – что нужно знать перед началом

Что требуется от идеального переносчика тепла:

  • Хорошая передача тепла
  • Небольшая вязкость
  • Низкая расширяемость при замерзании
  • Небольшая текучесть
  • Нетоксичность
  • Дешевизна

Источник: http://teplospec. com/montazh-remont/pravilnyy-raschet-teplonositelya-v-sisteme-otopleniya.html

Требования к теплоносителю в системе отопления

Есть 5 пунктов, которые нужно соблюдать:

  • высокий показатель переноса теплоты;
  • низкая вязкость, при этом стандартная (как у воды) текучесть;
  • малая расширяемость при остывании;
  • отсутствие токсичности;
  • небольшая стоимость.

Фото 1. Теплоноситель Эко -30 на основе пропиленгликоля, вес 20 кг, производитель – «Технология уюта».

Для выбора рекомендуется обратиться к профессиональному сантехнику, который поможет сделать расчёты и выбрать подходящий теплоноситель.

Источник: http://ogon.guru/otoplenie/komponenti-sistemi/teplonositel/raschet.html

Количество воды в радиаторе отопления: средние и

Количество теплоносителя в недрах радиаторов для многих имеется величина абстрактная. Количество данной жидкости воздействует на инерционность отопительной системы, режим работы и время прогрева котла. Умение вычислить количество воды в одной из частей отопительной системы разрешит более совершенно верно подобрать другое оборудование под нее (котел, циркуляционный насос и т. д.).

Источник: http://teplores.ru/ustrojstva-i-pribory/opredelenie-obema-vody.html

Объемы воды для различных элементов системы отопления

Объем воды (литры) в секции радиатора

Материал/тип радиатора Габариты*: высота×ширина, мм Объем, л
Алюминий 600×80 0,450
Биметалл 600×80 0,250
Современная чугунная батарея (плоский) 580×75 1,000
Чугунная батарея старого образца () 600×110 1,700

*ВАЖНО! Габариты в таблице даны ориентировочно.

В большинстве моделей современных производителей они составляют ±20 мм по ширине, высота радиаторов отопления может варьироваться от 200 до 1000 мм.

Объем сильно отличающихся по высоте радиаторов можно приблизительно рассчитать из данной таблицы по правилу пропорции: необходимо объем разделить на высоту и умножить после на высоту выбранной модели. Если система отопления протяженная, то лучше уточнить параметры объема у производителя.

Объем воды в 1 погонном метре трубы

  • ø15 (G ½») — 0,177 литра
  • ø20 (G ¾») — 0,310 литра
  • ø25 (G 1,0″) — 0,490 литра
  • ø32 (G 1¼») — 0,800 литра
  • ø40 (G 1½») — 1,250 литра
  • ø50 (G 2,0″) — 1,960 литра

Также читайте обзор какие трубы лучше всего выбрать.

Основные размеры внутренних диаметров труб (взят ряд значений от 14 до 54 мм), с которыми может столкнуться потребитель.

Внутренний диаметр, мм Объем жидкости в 1 м погонного трубы, л Внутренний диаметр, мм Объем жидкости в 1 м погонного трубы, л
14 0,1539 30 0,7069
15 0,1767 32 0,8042
16 0,2011 34 0,9079
17 0,2270 36 1,0179
18 0,2545 38 1,1341
19 0,2835 40 1,2566
20 0,3142 42 1,3854
21 0,3464 44 1,5205
22 0,3801 46 1,6619
23 0,4155 48 1,8096
24 0,4524 50 1,9635
26 0,5309 52 2,1237
28 0,6158 54 2,2902

Источник: http://briket. tomsk.ru/kak-raschitat-obem-zhidkosti-v-sisteme-otopleniya.html

Как емкость системы отопления влияет на ее экономичность?

Многие звонки по реконструкции системы отопления частных домов начинаются с постановки задачи: «уменьшить емкость системы отопления». Мол, чем больше воды в системе, тем больше расходуется энергии на ее нагрев. Говоришь таким людям, что экономичность системы отопления не зависит от ее емкости. В ответ можно услышать: «ну как же, на нагрев большой кастрюли уйдет больше энергии, чем на нагрев маленькой кастрюли». Так-то оно так, только это сравнение не выдерживает никакой критики. Это попросту называется перепутать понятия.

Для обывателя, который занят своими делами и не имеет времени разобраться, это простительно. Больше настораживает, что подобные рекомендации, то есть уменьшить емкость системы отопления, дают некоторые специалисты.

Если кто стал «жертвой» таких рекомендаций, в этой статье попробуем разобраться в нюансах, связанных с емкостью системы отопления.

Сразу нужно оговориться, что маленький объем системы – это не значит плохо. Тоже самое и с большим объемом – это тоже не означает плохо. Ни то, ни другое не влияет на расход топлива.

Для того, чтобы понять суть процессов, нужно вспомнить, куда уходит тепло из дома.

Источник: http://teplores.ru/ustrojstva-i-pribory/opredelenie-obema-vody.html

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как после расчетов заполнить систему.

Источник: http://ogon.guru/otoplenie/komponenti-sistemi/teplonositel/raschet.html

Расход теплоносителя в системе отопления

Расход в системе теплоносителя подразумевает массовое количество теплоносителя (кг/с), предназначаемое для подачи нужного количества тепла в обогреваемое помещение. Расчет теплоносителя в отопительной системе определяется как частное от деления расчетной тепловой потребности (Вт) помещения (помещений) на теплоотдачу 1 кг теплоносителя для обогрева (Дж/кг). Читайте также: “

Как сделать расчет расхода теплоносителя для системы отопления – теория и практика

“.

Некоторые советы по наполнению системы отопления теплоносителем на видео:

Расход теплоносителя в системе в продолжение отопительного сезона в вертикальных системах центрального отопления изменяется, поскольку они регулируются (особенно это касается гравитационной циркуляции теплоносителя – детальнее: “

Расчет гравитационной системы отопления частного дома – схема

“). На практике в расчетах обычно расход теплоносителя измеряют в кг/ч.

Источник: http://teplospec.com/montazh-remont/pravilnyy-raschet-teplonositelya-v-sisteme-otopleniya.html

Виды теплоносителей

  1. Вода. Самый простой и доступный ресурс. Может использоваться в любых системах отопления. В сочетании с полипропиленовыми трубами – практически вечный теплоноситель.
  2. Антифриз. Используется для наполнения систем нерегулярно отапливаемых зданий.
  3. Спиртосодержащие жидкости. Дорогой вариант заполнения системы отопления. Качественные препараты содержат не менее 60% спирта, порядка 30% воды, часть объема занимают другие добавки. Смеси воды с этиловым спиртом с различным процентным содержанием. Незамерзающая жидкость (до -30°С при содержании спирта не менее 45%), но опасна: может гореть, сам этил является ядом для человека.
  4. Масло. Как теплоноситель сегодня используется в отдельных приборах отопления, но в системах отопления от него отказываются: дорого и тяжело эксплуатировать систему, опасно технологически (необходим долгий разогрев теплоносителя до температуры 120°С и выше). Преимущество – действительно долго остывает, поддерживая температуру в помещении, но основной недостаток – дороговизна теплоносителя.

Источник: http://briket.tomsk.ru/kak-raschitat-obem-zhidkosti-v-sisteme-otopleniya.html

Расчет объема системы отопления, включая радиаторы

Содержание:

1.Делаем расчет объема системы отопления по формуле 2. Как посчитать коэффициент расширения 3. Полезно знать о емкости системы отопления

Домовладельцы обычно интересуются методами, как рассчитать объем системы отопления при ее ремонте или реконструкции. Проще всего сделать расчет объема системы отопления можно при помощи расчетов с использованием формул и таблиц, которыми в своей работе пользуются специалисты в области теплотехники.

Согласно этой информации, объем:

Источник: http://teplores.ru/ustrojstva-i-pribory/opredelenie-obema-vody.html

Объем теплоносителя в трубопроводе

Диаметр магистрали нужно считать важнейшим критерием. С его помощью можно установить, какова вместимость воды в трубах. Скажем, если диаметр трубы 20 мм, то вместимость будет составлять 0,137 литра на метр погонный. Если диаметр 50 мм, то вместимость будет составлять 0,865 литра на метр погонный.

В отопительной системе допускается применение труб самых разных диаметров. Особенно это характерно для коллекторных схем. Вот почему объем жидкости в отопительной системе определяют отдельно для каждого участка. А потом все необходимо будет суммировать.

ВАЖНО! Если у вас труба из пластика, то диаметр в ней определяют по размерам внешних стенок. Если из металла, то диаметр в ней определяют по размерам внутренних стенок. Для тепловых систем, у которых большая протяженность, это бывает существенно.

Источник: http://teplores.ru/ustrojstva-i-pribory/opredelenie-obema-vody.html

Полезно знать о емкости системы отопления

Когда владелец дома или квартиры завершил расчеты и теперь знает объем системы обогрева своего жилья, ему необходимо обеспечить правильную закачку жидкости в закрытую отопительную конструкцию.

На сегодняшний день имеется два варианта решения данной проблемы:

  1. Использование насоса
    . Можно задействовать насосное оборудование, используемое при поливе приусадебного участка. При этом надо обращать внимание на показатели манометра (см. фото этого прибора) и открыть воздухоотводные элементы системы теплоснабжения.
  2. Самотек
    . Во втором случае заполнение отопительной системы производят из самой верхней точки конструкции. Открыв кран для слива, можно увидеть момент, когда из него начнет вытекать теплоноситель.

Расчет объема системы отопления на видео:

Источник: http://teplores.ru/ustrojstva-i-pribory/opredelenie-obema-vody.html

таблицы по площади, методы расчета

Содержание статьи:

  • Расчетные рекомендации и основные требования
  • Как рассчитать количество секций радиаторов отопления
  • Как считать эффективную мощность
  • Методы корректировки расчета

Климатические условия большей части России требуют надежной и эффективной системы отопления для комфортного проживания в доме или квартире. Несмотря на разнообразие альтернативных способов обогрева помещения, например, с помощью теплого плинтуса или инфракрасных обогревателей, наибольшей популярностью пользуются традиционные радиаторы отопления, которые устанавливаются под окнами. Чтобы теплоотдача удовлетворяла потребности потребителей и обеспечивала нормальную температуру в зимний период, необходимо рассчитывать количество секций радиаторов отопления с учетом ряда конкретных критериев, в том числе площади помещения и потери тепла.

Рекомендации по расчету и основные требования

Мощность и размеры радиатора зависят от площади помещения и высоты потолков, климата региона

Не покупайте радиаторы с большим запасом или наобум. Если они недостаточно мощные, поддерживать комфортную температуру в помещении зимой не получится, слишком мощные приведут к большим затратам на отопление.

В основном учитывать:

  • площадь и высоту помещения;
  • материал, из которого изготовлен радиатор;
  • максимальное количество секций;
  • теплообмен одной секции.

Одна секция чугунного радиатора обеспечивает теплоотдачу 160 Вт, если этого недостаточно, количество можно увеличить. Они прочны, не подвержены коррозии, сохраняют тепло. Однако хрупкие, не выдерживают острых точечных ударов.

Теплоотдача алюминиевых радиаторов составляет около 200 Вт, они выдерживают температуру около 100°С и давление от 6 до 16 бар, но подвержены кислородной коррозии. Эта проблема решается анодированием.

Биметаллические внутри изготавливаются из стали, а сверху из алюминия, благодаря чему сочетают в себе положительные свойства обоих металлов: высокую износостойкость и теплоотдачу.

Стальной — самый доступный, легкий и достаточно привлекательный по дизайну. Однако они быстро остывают, ржавеют и не выдерживают гидроударов.

В таблице представлены различные типы радиаторов:

Чугун Сталь (панель) Алюминий Анодированный алюминий Биметалл
Мощность одной секции при температуре теплоносителя 70 и высоте 50 см, Вт 160 120 175-200 216,3 200
Максимальная температура охлаждающей жидкости, °С 130 110-120 110 110 110-130
Давление, атм 9 8-12 6-16 6-16 16-35

При выборе радиатора обязательно учитывайте, из какого материала он изготовлен. Этот параметр оказывает существенное влияние на расчеты. Кроме того, нужно обратить внимание на минимальную теплоотдачу, так как максимальная теплоотдача возможна только при максимальной температуре теплоносителя, а это бывает крайне редко.

Как рассчитать количество секций радиаторов отопления

Базовой величиной для расчета требуемой мощности радиаторов является площадь помещения или его объем. А вот простые формулы используются для расчета, когда у комнаты нет особенностей. В других случаях формула намного сложнее.

За квадратный метр

Если помещение имеет стандартную высоту потолков 2,7 м, а также не отличается архитектурными особенностями — большая площадь остекления, высокие потолки, можно воспользоваться простой формулой, в которой учитывается только площадь :

Q = S × 100.

S в этой формуле площадь помещения, которая обычно заранее известна из документов. Если таких данных нет, их легко вычислить, умножив длину комнаты на ширину. 100 — количество ватт, которое необходимо для обогрева 1 м2 помещения. Q — теплопередача — значение, полученное в результате умножения.

Производитель указывает в документах теплоотдачу одной секции на радиаторы

Мощность неразборного радиатора указана в документах. Следует выбирать устройство, мощность которого немного выше расчетной. Такая формула подходит, если мощность радиатора рассчитывается для помещения в многоэтажном доме с высотой потолков 2,65. Пусть площадь этой комнаты 20 м2, тогда мощность батареи 20×100 или 2000 Вт. Если в номере есть балкон, стоимость увеличивается еще на 20%.

Если вы хотите узнать, сколько секций батарей вам нужно на квадратный метр, полученное значение делите на мощность одной секции и получаете необходимое количество секций для эффективного обогрева конкретного помещения. Используя уже рассчитанное значение для определения количества секций чугунной батареи отопления, вы получите 2000/160 = 12,5 секций. Цифру обычно округляют в большую сторону, значит, нужен 13-секционный чугунный радиатор.

В помещениях, где потери тепла невелики, допустимо округление в меньшую сторону. На кухне, например, работает печь, которая будет дополнительным средством обогрева.

В таблице приведены готовые значения стандартных помещений различной площади:

Площадь, м2 5-6 7-9 10-12 12-14 15-17 18-19 20-23 24-27
Мощность, Вт 500 750 1000 1250 1500 1750 2000 2500

По объему

Если потолки значительно выше 2,7 м, например 3,5 м, следует использовать в расчетах формулу, учитывающую этот показатель помимо площади помещения. Было определено, что для обогрева 1 м3 в панельном доме требуется 34 Вт, в кирпичном – 41 Вт, поэтому формула принимает следующий вид:

Q = S × h × 41 (34)

Вместо h подставляем высоту потолков в метрах, вместо S — площадь, аналогично предыдущей формуле. Q — необходимая мощность радиатора отопления. Предположим, что вам необходимо выполнить расчет для помещения площадью 20 м2 с высотой потолков 3,5 м в панельном доме. Получаем: 20×3,5×34 = 2380 Вт. Разделите мощность 160 Вт, чтобы рассчитать количество секций радиатора отопления: 2380/160 = 14,875. Требуется 15-элементная батарея.

Нестандартное помещение

При утепленных наружных и внутренних стенах радиаторов может быть меньше

Более сложные расчеты с учетом второстепенных параметров необходимы, если стены помещения соприкасаются с улицей, окна выходят на северную сторону или стены плохо утеплены. Также многие другие параметры учитываются по формуле вида:

Q = S × 100 × A × B × C × D × E × F × G × H × I × J

Фундамент остается прежним , это Ш × 100 . Другими составляющими формулы являются повышающие и понижающие поправочные коэффициенты, зависящие от ряда особенностей помещения.

И позволяет учитывать потери тепла при наличии уличных стен:

  • если наружная стена одна (это стена с окном) — к = 1 ;
  • две наружные стены (угловая комната) — к = 1,2 ;
  • три стены соприкасаются с улицей — k = 1,3 ;
  • четыре стены — к = 1,4 .

B используется для расчета тепловой энергии в зависимости от того, на какую сторону света выходят окна помещения. При расположении оконного проема с северной стороны солнце вообще не смотрит в окна, восточная комната не получает солнечной энергии, потому что лучи на восходе солнца еще недостаточно активны. В этих случаях k = 1,1 . Для западных и южных помещений этот коэффициент не учитывается или считается равным единице.

С учитывает способность стен удерживать тепло. За единое целое принимают стены из двух кирпичей с поверхностным утеплением, в роли которых могут выступать, например, пенополистирольные плиты. Для стен, теплоизоляционные свойства которых по приведенным выше расчетам используются к = 0,85·, для стен без утепления к = 1,27·.

D позволяет рассчитать мощность радиатора с учетом климата. При расчете учитывается средняя температура самой холодной декады января:

  • при понижении температуры ниже -35°С, k = 1,5 ;
  • колеблется от -35°С до -25°С — k = 1,3 ;
  • при понижении до -20°С и не ниже — к = 1,1 ;
  • не холоднее -15°С — k = 0,9 ;
  • не ниже -10°С — k = 0,7 .

E Высота потолков. Для помещений с высотой потолков до 2,7 м k = 1 , т.е. совершенно не влияет на результат. Остальные значения представлены в таблице:

Высота потолков, м 2,8-3 3,1-3,5 3,6-4 >4,1
к (Е) 1,05 1,1 1,15 1,2

Ф — коэффициент, позволяющий учитывать в расчетах тип помещения, расположенного сверху:

  • неотапливаемый чердак или любое другое помещение без отопления — к = 1 ;
  • утепленный чердак или крыша — k = 0,9 ;
  • отапливаемое помещение — к = 0,8 .

G меняет окончательную стоимость в соответствии с типом остекления:

  • стандартные деревянные двойные рамы — k = 1,27 ;
  • стандартный стеклопакет — к = 1 ;
  • стеклопакет — к = 0,85 .

H — учитывает площадь остекления. Если окна большие, через них проникает больше солнца, оно интенсивнее нагревает предметы и воздух в помещении. Вы должны сначала разделить S окна на S комнаты. Полученное значение следует оценить по таблице:

Окно/Комната <0,1 0,11-0,2 0,21-0,3 0,41-0,5
к (Г) 0,8 0,9 1 1,2

I определяется по схеме подключения радиаторов.

Диагональное соединение:

  • подвод горячего теплоносителя сверху, вывод охлажденного теплоносителя снизу — к-1 ;
  • вход ниже, а выход выше k = 1,25 .

Одна сторона:

  • горячий теплоноситель сверху, охлажденный — снизу — k = 1,03 ;
  • горячий — снизу, охлажденный — сверху — к = 1,28 ;
  • горячее и охлаждаемое снизу — к = 1,28 .

С двух сторон: горячий и охлаждаемый теплоноситель снизу — 1,1.

J — использовать, если радиатор частично или полностью скрыт подоконником или экраном:

  • полностью открыт — k = 0,9 ;
  • подоконник верхний — к = 1 ;
  • в бетонной или кирпичной нише — к = 1,07 ;
  • подоконник расположен сверху, а с лицевой стороны экрана — к = 1,12 ;
  • со всех сторон закрыты экраном — k = 1,2 .

Осталось подставить все числа в формулу и вычислить результат.

Двухкамерные стеклопакеты с аргоновым наполнителем хорошо сохраняют тепло

Предположим, вам необходимо рассчитать мощность радиатора для помещения:

  • на втором этаже двухэтажного дома с утепленной мансардой сверху ;
  • площадью 23 м2;
  • площадь остекления 11,2 м2;
  • с двойным остеклением;
  • с полностью открытым креплением радиатора;
  • с двумя наружными стенками;
  • с окнами на восток;
  • при высоте потолков 3,5 м;
  • со стенами в два кирпича без утепления;
  • с односторонним нижним подключением радиаторов;
  • средняя температура самой холодной декады января от -25°С до -35°С.

Подставляем значения в формулу 23×100×1,2×1,1×1,27×1,3×1,1×0,9×0,85×1,2×1,28×0,9 = 5830,91 Вт. Рассчитываем количество секций 5831/160=36, 44 . Это количество лучше разделить на две-три батареи, обязательно разместить хотя бы одну на внешней стене, даже если окна нет.

Как считать эффективную мощность

Эффективная и номинальная мощность не одно и то же. Даже если расчеты сделаны правильно, теплоотдача может оказаться ниже. Это связано с низким температурным давлением. Требуемая мощность, заявленная производителем, обычно указывается для температурного напора 60°С, но в реальности она часто составляет 30-50°С. Это связано с низкой температурой теплоносителя в контуре. Для определения эффективной мощности батареи необходимо умножить ее теплоотдачу на температурный напор в системе, а затем разделить на паспортное значение.

Температурный напор определяется по формуле Т=1/2×(Тн+Тк)-Твн где

  • Т — температура подачи;
  • Тк — температура охлаждающей жидкости на выходе;
  • Телевизор — Температура в помещении.

Производитель для T принимает 90°С; за Тк — 70°С, за Тк — 20°С. Реальные значения могут сильно отличаться от оригинала. При экстремально низких температурах необходимо добавить 10-15% мощности.

Рекомендуется предусмотреть возможность ручной или автоматической регулировки подачи охлаждающей жидкости к каждому радиатору. Это позволит регулировать температуру во всех помещениях, не затрачивая лишней тепловой энергии.

Методы корректировки расчетов

Полученное значение требуемой мощности аккумуляторной батареи можно и нужно корректировать в большей или меньшей степени, так как теплопотери могут возрастать из-за наличия балкона, естественной вентиляции, подвала на дне и можно компенсировать установленной системой теплого пола, плинтусом, печкой или полотенцесушителем.

Точный метод расчета

Достаточно точный метод расчета, учитывающий большинство значимых параметров, выполняется по формуле, представленной выше. Однако еще точнее можно рассчитать мощность радиатора с помощью специализированного калькулятора. Достаточно подставить известные значения.

Ориентировочный расчет

При центральном отоплении радиаторных секций должно быть больше расчетного количества

При ориентировочном расчете потери тепла составят:

  • через систему отопления и естественную вентиляцию — 20-25%;
  • через перекрытие, примыкающее к кровле — 25-30%;
  • через стены — 10-15%;
  • через смежности — 10-15%;
  • через подвал — 10-15%;
  • через окна — 10-15%.

Автономное отопление, работающее в коттеджах и частных домах более эффективно, чем централизованное.

Эффективность системы также зависит от ее особенностей. Двухтрубный более эффективен, чем однотрубный, так как в последнем каждый последующий радиатор получает все более прохладный теплоноситель. Например, если в системе шесть батарей, расчетное количество секций для последней из них нужно будет увеличить на 20%.

Если в вашем автомобиле нет отопления, вот что это может означать

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или партнерскую комиссию, если вы купите что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Вождение автомобиля в холодный день без тепла раздражает и представляет угрозу безопасности. Если это из-за пузырьков воздуха, вот что вы можете сделать.

Даже в теплом климате работающий автомобильный обогреватель очень ценится холодным утром. А в холодном климате необходима исправно функционирующая система отопления.

Неисправный обогреватель, выдувающий холодный воздух, не позволяет дефростеру удалять лед и запотевание с ветрового стекла, создавая опасные условия для вождения. Не игнорируйте это.

Почему автомобильный обогреватель не дует горячим воздухом?

Вот наиболее распространенные причины, по которым ваш автомобильный обогреватель не дует горячим воздухом.

  • Низкий уровень охлаждающей жидкости: Низкий уровень охлаждающей жидкости, вызванный утечкой или испарением воды, является наиболее распространенной причиной низкой мощности обогревателя.
  • Термостат: Заедание термостата в открытом положении препятствует нагреву двигателя (и охлаждающей жидкости).
  • Сердечник отопителя: Забитый сердечник отопителя ограничивает поток охлаждающей жидкости, отдавая мало тепла или совсем не выделяя его.
  • Электрические вентиляторы охлаждения: Из-за неисправности датчика, переключателя или контроллера постоянно работающие электрические вентиляторы не позволяют охлаждающей жидкости (и двигателю) достичь рабочей температуры.
  • Клапан управления отопителем (горячая вода): В некоторых автомобилях клапан управления отопителем открывается только тогда, когда регулятор температуры установлен на горячую воду. Заклинивший закрытый клапан препятствует протеканию горячей охлаждающей жидкости через радиатор отопителя.
  • Смесительные двери: Неработающий регулятор температуры, совмещенная дверца или неисправный (или не откалиброванный) привод совмещенной дверцы, застрявший в холодном положении, препятствует проникновению нагретого воздуха в салон.

Если ваш автомобиль недавно обслуживался, причина может быть в другом. Если вы долили жидкости или радиатор был промыт новой охлаждающей жидкостью, или если у вас есть дефектная крышка радиатора, пузырьков воздуха могли попасть в вашу систему охлаждения. Пузырьки воздуха препятствуют циркуляции охлаждающей жидкости по системе охлаждения, включая сердцевину отопителя.

Вот как самостоятельно решить проблему с пузырьками воздуха и восстановить работу обогревателя. Не смейтесь: ваша система охлаждения, как ребенок, нуждается в отрыгивании.

Как отрыгнуть систему охлаждения автомобиля

«Отрыгивание» системы охлаждения удаляет захваченный воздух. Конкретные особенности зависят от марки, модели и года выпуска вашего автомобиля, а также от того, есть ли у него бачок охлаждающей жидкости или расширительный бачок, но срыгивание воздуха из вашей системы охлаждения обычно легко исправить. Однако будьте терпеливы. Процесс занимает некоторое время.

Резервуар охлаждающей жидкости и расширительный бачок делают то же самое. Когда горячая охлаждающая жидкость расширяется, излишки охлаждающей жидкости стекают в расширительный бачок или расширительный бачок. Когда двигатель остывает, охлаждающая жидкость засасывается обратно в радиатор под действием вакуума. Уравнительные баки размещаются в самой высокой точке системы охлаждения. Охлаждающая жидкость добавляется сюда, а не в радиатор, и закрывается крышкой.

Безопасность превыше всего

Перед снятием крышки радиатора дайте двигателю полностью остыть. Охлаждающая жидкость достигает 220 F, даже горячее под давлением. При работе с системой охлаждения всегда держите пальцы, инструменты и одежду подальше от охлаждающего вентилятора (который может работать при выключенном двигателе) и приводных ремней.

Инструменты и материалы

  • Один галлон или более охлаждающей жидкости (смесь воды и антифриза в соотношении 50/50).
  • Воронка с защитой от проливания. Это предотвращает выплескивание охлаждающей жидкости из радиатора, когда воздух начинает «вырываться».
  • Сливной поддон, размещаемый под автомобилем для предотвращения проливания охлаждающей жидкости.
  • Новая крышка радиатора, если на существующей крышке имеются следы износа или ржавчины или если ей более трех лет.

Этап 1: Добавьте охлаждающую жидкость

С выпускными клапанами системы охлаждения:

Проверьте, есть ли на радиаторе, корпусе термостата или впускном коллекторе клапаны для выпуска воздуха (винты AKA), аналогичные клапану для выпуска воздуха из тормозного суппорта.

Если есть клапаны, при выключенном и остывшем двигателе снимите крышку радиатора и откройте клапаны. Вставьте герметичную воронку в радиатор и добавляйте предварительно смешанную охлаждающую жидкость до тех пор, пока выходящий воздух не перестанет шипеть и пузыриться, а из клапана не потечет постоянный поток охлаждающей жидкости. Затем перейдите к шагу 2.

Без выпускных клапанов

При выключенном и остывшем двигателе снимите крышку радиатора и вставьте в радиатор герметичную воронку. Заполните радиатор предварительно смешанной охлаждающей жидкостью, пока в воронке не будет около двух дюймов охлаждающей жидкости. Заполните резервуар до отметки «Full Cold».

Шаг 2: Запустите двигатель

Запустите двигатель и установите регулятор температуры отопителя внутри автомобиля на высокую температуру, а вентилятор электровентилятора — на низкую. Это позволяет охлаждающей жидкости быстрее достигать рабочей температуры, не отводя тепло от охлаждающей жидкости через сердцевину отопителя.

Дайте двигателю поработать. Потерпи; для достижения рабочей температуры охлаждающей жидкости может потребоваться от 15 до 20 минут. Пузырьки воздуха в воронке означают, что захваченный воздух выдувается.

Шаг 3: Проверьте указатель температуры

При снятой крышке радиатора и работающем двигателе держите воронку заполненной охлаждающей жидкостью и проверьте указатель температуры на приборной панели. После полного удаления воздуха из охлаждающей жидкости показания температуры должны быть нормальными.

Шаг 4: Завершение

Поддерживая полный уровень охлаждающей жидкости, дайте двигателю поработать еще 10–15 минут или пока вы не убедитесь, что весь воздух удален. Аккуратно снимите воронку. Охлаждающая жидкость будет очень горячей. Воронки с защитой от проливания имеют поршень, который предотвращает выливание оставшейся в воронке охлаждающей жидкости при извлечении из радиатора.

Заполните радиатор доверху, а бачок/расширительный бачок – до отметки «Горячий полный». Закройте крышку радиатора, выключите двигатель и дайте ему остыть. После того, как двигатель полностью остынет, проверьте уровень в бачке/расширительном бачке. Он должен быть на отметке «Полный холод». При необходимости добавьте охлаждающую жидкость.

Альтернативный шаг: Поддомкрачивание передней части

Может потребоваться поднять переднюю часть автомобиля, чтобы удалить воздушные карманы из системы охлаждения.

С помощью домкрата и домкрата безопасно поднимите переднюю часть автомобиля, пока заливная горловина радиатора не окажется выше двигателя. Закрепите стойки домкрата. Подняв и прочно закрепив на подставках, выполните описанные выше шаги, чтобы тщательно выпустить воздух из системы охлаждения.

Последнее слово

Немедленно решайте проблемы с автомобильным обогревателем. Если уровень охлаждающей жидкости продолжает падать или снова появляются пузырьки воздуха, пора обратиться к механику.

Отсутствие обогрева в холодные дни подвергает вас и пассажиров риску запотевания или обледенения ветрового стекла. Воздух, попавший в систему охлаждения, также может вызвать перегрев двигателя, что приведет к его преждевременному выходу из строя.

Промывочные жидкости с интервалами обслуживания, рекомендованными производителем, — это самый простой и недорогой способ продлить срок службы вашего автомобиля.

Популярные видео

Закрытая система | | Теплый пол своими руками

Введение

Содержание

  • Введение
  • Закрытые системы «Radiant Ready»
  • Циркуляционный насос ALPHA
  • Системы большого объема
  •
  •  Использование наружного дровяного котла с закрытой системой
  • Подключение EPK к зональному коллектору
  • Triumph of Simplicity

Этот подход использует специальный источник тепла для лучистого пола. Жидкость в закрытой системе рециркулирует по полностью замкнутому контуру. Никакого подключения к бытовому водоснабжению нет. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя может использоваться антифриз вместо воды. Процентное содержание антифриза (пропиленгликоля) определяется типом источника тепла (нагреватель по требованию или резервуарный) и рекомендациями, указанными на контейнере с антифризом.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип требуемого источника топлива, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Двухзонная закрытая система с блоком по требованию
Пример 3-х зонного компактного индивидуального дизайна
3 зоны закрытые с электроблоком

Одна зона закрытая (Radiant Ready A)
Использование отопительного агрегата на жидком топливе

Закрытые системы часто используются во вторых или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если защита от замерзания является проблемой, хорошей идеей будет закрытая система с антифризом.

Минус два источника тепла. Все водонагреватели тратят тепловую энергию впустую, даже когда горелка выключена и устройство простаивает между циклами нагрева. Конечно, устройство, предназначенное для обогрева пола, теряет тепло только в зимние месяцы. Но резервные потери в течение шести месяцев каждого года могут накапливаться. Другим соображением является эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный.

Полезные рекомендации:

Когда воздух выходит из системы, давление падает. Когда система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления. Если давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления. Мы рекомендуем пропиленгликоль (не автомобильный, этиленгликоль) антифриз.

Крышка воздухоотделителя закрывается, когда ее затягивают (по часовой стрелке), и открывается, когда крышка отвинчивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в крышке… Крышка воздухоотделителя может удалить, если хотите, но не обязательно. При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Испытание системы под давлением воздухом требует, чтобы эта крышка была закрыта, чтобы она не выпускала воздух, … так как это и есть ее цель. Самое главное, чтобы крышка была открыта на время работы системы.

Объем системы:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex … 1,3 галлона на 100 футов 1/2″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Компания Radiant Floor включает эту информацию в свой рабочий лист.

Определите, какое процентное содержание смеси антифриза и воды рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень хороший пример закрытой системы с 2 зонами, установленной владельцем дома.
Красивая закрытая шестизонная система Polaris
Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический котел (котел «Электро», показанный выше), может иметь термостатическое управление, очень похожее на обычный водонагреватель резервуарного типа, для подачи воды низкой температуры (120-135 градусов) на пол. Однако, если вы используете в качестве источника тепла обычный котел (вода 185 градусов), смесительный клапан обязателен. См. ниже.

Заполнение однозонной закрытой системы электрокотлом
Пример индивидуального вертикального дизайна
Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим наливным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»
Схема закрытой системы «Radiant Ready»
Однозонная система с настенным петлевым коллектором (pex)

На фото выше наша однозонная закрытая система «Radiant Ready A/T» для использования с водонагревателем по требованию. Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно подключенный контроллер, расширительный бак, воздухоотделитель, встроенные термометры, а также различные манометры и клапаны. Весь комплект подвергается испытаниям под давлением на отсутствие утечек, и всего четыре соединения под пайку могут соединить его с вашей системой.

Закрытая система Takagi

Этот клиент решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной доски, входящей в комплект, но результат тот же — чистая, компактная, красивая самодельная конструкция. установка самостоятельно. Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система с нагревателем по требованию конфигурируется в соответствии со схемой ниже.



Использование наружного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают наружные дровяные котлы и используют их в сочетании с теплым полом. Обычно эти котлы через теплообменник подключаются к накопительному/резервному резервуару, который может взять на себя задачу нагрева воды, когда уставший от зимы домовладелец улетает на Карибы и становится не в состоянии бросить дрова в котел.

Если у вас есть открытый дровяной котел, и по какой-либо причине вам необходимо использовать антифриз в системе лучистого пола, следующая схема должна быть очень полезной.

Наружный дровяной котел с отдельным накопительным/резервным баком

Некоторые наружные дровяные котлы представляют собой либо многотопливные системы (т. горячая вода для бытовых нужд. С этим типом котла не требуется отдельный накопительный/резервный бак, и теплый пол может работать непосредственно от котла.

Эта схема относится к вышеупомянутым типам наружных дровяных котлов. Только не забудьте закопать линии подачи и обратки от вашего котла ниже линии мороза. Вот почему…

Обычно дровяной котел подключается к теплообменнику (см. рисунок выше). Как видите, это позволяет котлу нагревать бак с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «непрерывно активным» (т.е. всегда горячим). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. Преимущество постоянно активного контура теплообменника двоякое:

1) Трубу от дровяного котла к дому можно проложить в неглубокой траншеи (обычно около 1 фута), что сэкономит много труда и/или дорогостоящие земляные работы (очевидно, при постоянно циркулирующей горячей воде в подаче и обратки, замерзание невозможно, даже в траншее значительно выше линии промерзания), и

2) за счет поддержания постоянной циркуляции воды в котле исключается расслоение. Другими словами, без постоянного протока через котел вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода внизу остается намного прохладнее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может быть 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а остальные 50% может быть значительно круче.

По сути, это означает, что котел, рассчитанный на обеспечение X числа БТЕ теплопроизводительности, теперь обеспечивает значительно меньшую расчетную мощность. Потому что, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через котел, перемешивая более горячую и холодную воду, и вдруг 185-градусная вода становится 145-градусной водой. Это может иметь большое значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда прокладывайте трубы подачи и возврата ниже линии промерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие уличные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может долгое время находиться в холодной (хотя и изолированной) траншее. Если эта траншея выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный котел на дровах или котел со встроенным теплообменником для ГВС. Линии к котлу и от него должны быть проложены ниже линии замерзания.

Многозональная закрытая (безнапорная/атмосферная) система с использованием наружного дровяного котла.

Многозональная закрытая (герметичная) система с использованием котла.

Подсоединение EPK к зональному коллектору

На следующем чертеже показаны медные фитинги, необходимые для подключения различных размеров комплектов расширения и продувки к зональному коллектору . Эти фитинги и печатная копия этого чертежа прилагаются к каждому закрытому теплообменнику и 9Система 0885.

Заполнение и продувка системы лучистого отопления – ответственный процесс! Когда воздух покидает систему, давление падает. Когда ваша система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему!

Ваш расширительный бачок заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления.

Если у вас, например, три зоны, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если в зоне № 1 имеется несколько контуров трубопроводов, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, перекрыть все контуры 90 567 90 568 зоны № 1, кроме первого, и направить воду в этот контур. первый контур. Когда контур № 1 Зоны № 1 будет продут, закройте контур № 1 и разомкните контур № 2. Повторите этот процесс для каждого канала в каждой зоне .

Если вы не используете домашнее давление (из шланга и т. д.), то вы можете использовать перекачивающий насос, чтобы перекачивать жидкость в вашу систему.

Вам не обязательно использовать антифриз, ведь система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или должны использовать антифриз, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль). Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в Источнике тепла (водонагреватель или бойлер).

Если вы используете антифриз в своей системе, мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубопроводе (2,7 галлона на 100 футов 7/8″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное содержание смеси антифриза и воды рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ, ПРЕЖДЕ ЧЕМ ЗАЛИВАТЬ ЕГО В СИСТЕМУ»!

Перекачивающий насос Насос — Дренажный насос НЕ ДОЛЖЕН использоваться при обратной промывке установки, а также при заполнении и продувке закрытой системы, использующей смесь антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Фильтр и сетчатый фильтр системы становятся наиболее грязными при заполнении, продувке и запуске, так как примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную/пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ и прокрутите половину страницы вниз для получения информации об очистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, является (скорее всего) кипением жидкости, когда она проходит через теплообменник в водонагревателе. Это происходит из-за слишком медленного прохождения жидкости через устройство. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и/или сетчатый фильтр, неподходящий трубопровод, липкий, закупоренный обратный клапан или смесительный клапан, накопление минералов (результат жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя. Кульминацией любого,…(или) всего этого может стать шумный отопительный агрегат!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,…. . вы можете снять его, так как он просто «отщелкивается» от черной крышки, это уменьшит напор давление и свести к минимуму любую возможность вышеупомянутого. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или Как спасти неисправную закрытую систему)

Однажды нам позвонил подрядчик HVAC, DC Cheek Heating and Cooling, из Камминга, Джорджия. Будучи компанией, приверженной честности и качеству, они приняли вызов преобразовать существующее шоу ужасов сантехнических деталей (чья-то ошибочная версия «закрытой/теплообменной системы») в «Открытую систему» ​​компании Radiant Floor, используя Takagi. , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла своими руками

Давайте будем честными. В английском языке не хватает слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней. Если парням из Cheek’s Heating повезло, они не кусали их, когда они к нему прикасались.

Тот самый проект после установки дизайна от нас!

К счастью, для описания этой сменной системы требуется несколько слов — простая и элегантная. В руках искусных профессионалов, таких как DC Cheek Heating and Cooling, не говоря уже о самодельщиках, работающих в собственных домах, системы обогрева компании Radiant Floor Company становятся искусством.

Свойства теплоносителя на основе этиленгликоля

Водные растворы на основе этиленгликоля широко используются в теплоносителях, где температура теплоносителя может быть ниже 32 o F (0 o C) . Этиленгликоль также широко используется в системах обогрева, которые временно не могут работать (на холоде) в условиях замерзания, например, в автомобилях и машинах с двигателями с водяным охлаждением.

Этиленгликоль — наиболее распространенная незамерзающая жидкость для стандартных систем отопления и охлаждения. Следует избегать использования этиленгликоля, если есть малейшая вероятность утечки в питьевую воду или системы обработки пищевых продуктов. Вместо этого обычно используются растворы на основе пропиленгликоля.

Удельная теплоемкость, вязкость и удельный вес раствора воды и этиленгликоля значительно зависят от процентного содержания этиленгликоля и температуры жидкости. Свойства настолько отличаются от чистой воды, что системы теплообмена с этиленгликолем должны быть тщательно рассчитаны для фактической температуры и раствора.

Температура замерзания водных растворов на основе этиленгликоля

Температура замерзания водных растворов на основе этиленгликоля при различных температурах указана ниже

Freezing Point
Ethylene Glycol Solution
( % by volume )
0 10 20 30 40 50 60 80 90 100
Temperature ( o F) 32 25. 9 17.8 7.3 -10.3 -34.2 -63 ≈ -51 ≈ -22 9
( o C) 0 -3.4 -7.9 -13.7 — 23,5 -36,8 -52,8 ≈ -46 ≈ -30 -12,8
  • . не использовать в условиях, близких к температуре замерзания.

    Dynamic Viscosity of Ethylene Glycol based Water Solutions

    Dynamic viscosity — μ of ethylene glycol based water solutions at various temperatures are indicated below

    Dynamic Viscosity — μ — ( сантипуаз)
    Температура Раствор этиленгликоля (% по объему)
    ( o F) ( o C) 25 30 40 50 60 65 100
    0 -17. 8 1) 1) 15 22 35 45 310
    40 4.4 3 3.5 4.8 6.5 9 10.2 48
    80 26.7 1.5 1.7 2.2 2.8 3.8 4.5 15.5
    120 48.9 0.9 1 1.3 1.5 2 2.4 7
    160 71.1 0.65 0.7 0.8 0.95 1.3 1.5 3.8
    200 93.3 0.48 0.5 0.6 0.7 0.88 0.98 2.4
    240 115. 6 2) 2) 2) 2) 2) 2) 1.8
    280 137.8 2) 2) 2) 2) 2) 2) 1.2
    1. ниже точки замерзания
    2. выше точки кипения

    Примечание! Динамическая вязкость водного раствора на основе этиленгликоля увеличивается по сравнению с динамической вязкостью чистой воды. Как следствие, потеря напора (потеря давления) в трубопроводной системе с этиленгликолем составляет увеличил по сравнению с чистой водой.

    Удельный вес растворов воды на основе этиленгликоля

    Удельный гравитация — SG — растворов воды на основе этиленгликоля при различных температурах ниже — SG —

    1

    — SG —

    1

    — SG —

    1

    — SG —

    — SG —

    1

    — SG —

    1

    .

    Раствор этиленгликоля (% по объему) ( o F) ( o C) 25 30 40 50 60 65 100 -40 -40 1) 1) 1) 1) 1,12 1,13 1) 1).1007 1) 1.08 1.10 1.11 1.12 1.16 40 4.4 1.048 1.057 1.07 1.088 1.1 1.11 1.145 80 26.7 1.04 1.048 1.06 1.077 1.09 1.095 1.13 120 48. 9 1.03 1.038 1.05 1.064 1.077 1.082 1.115 160 71.1 1.018 1.025 1.038 1.05 1.062 1.068 1.1 200 93.3 1,005 1,013 1,026 1,038 1,0499999988 1,038 1,0499999998 1,038 1,0499999998 1,038 1,0499999

    1,038 1,026

    . 1.054 1.084 240 115.6 2) 2) 2) 2) 2) 2) 1.067 280 137.8 2) 2) 2) 2) 2) 2) 1,05

    1. ниже точки замерзания
    2. выше точки кипения

    Примечание! Удельный вес водных растворов на основе этиленгликоля повышен по сравнению с удельным весом чистой воды.

    Плотность водных растворов на основе этиленгликоля

    Поверните экран, чтобы увидеть всю таблицу.

    995

    995

    995

    995

    9004

    95 Онлайн калькулятор расширения0006

    Пример — Объем расширения в системе отопления с этиленгликолем

    Система отопления с объемом жидкости 0,8 м 3 защищена от замерзания 50% (по массе, массовая доля 0,5) этиленгликоля. Температура установки системы снижена до 0 o C , а максимальная рабочая температура среды составляет 80 o C .

    Из приведенной выше таблицы видно, что плотность раствора при температуре установки может достигать 1090 кг/м 3 — а плотность среды при рабочей температуре может составлять 1042 кг/м 3 .

    The mass of the liquid at installation can be calculated as

    m inst = ρ inst V inst                                (1)

           = (1090 kg/m 3 ) (0.8 m 3 )

           = 872 кг

    где

    M INST = масса жидкости при установке (кг)

    ρ Inst = Плотность при установке (кг/м 3 )

    V 96667

    V 96667

    V 96667

    V 6667

    V

    667

    V ) installation (m 3 )

    Mass of the liquid in the system during operation will be same as the mass in system during installation

    m inst = m op                                (2)

    = ρ OP V OP

    , где

    M OP = Масса жидко (кг/м 3 )

    V op = объем жидкости при работе 3 )0003

    V OP = M INST / ρ OP (2B)

    = (872 KG) / ( 1042 KG / M

    1111177.

    7

    =. = 0,837 м 3

    Требуемый объем расширения, чтобы избежать давления, можно рассчитать как

    ΔV = V OP -V Inst (3)

    902      = (0.837 m 3 ) — (0.8 m 3 )

         = 0.037 m 3

         = 37 liter

    where

    ΔV = expansion volume (m 3 )

    Expansion volume can be calculated as

    ΔV = ( ρ inst / ρ op — 1 ) V INST (4)

    Специфическая тепловая тепловая тепловая теплота этиленгликоля на основе воды

    Специфическое тепло — C P — Этилен Гликол Соолции, основанные на весь стол.

    Плотность — ρ — (кг/м 3 )
    Mass Fraction of Ethylene Glycol in Solution Temperature — t — ( o C)
    -48 -35 -25 -14 -8 — 4 0 20 40 60 80 100
    0 1000 998 992 983 972 958
    0.1 1019 1018 1014 1008 1000 992 984
    0.2 1038 1037 1036 1030 1022 1014 1005 995
    0. 3
    0.3
    0.3
    0.3
    0.3 995 995 1058 1056 1055 1054 1046 1037 1027 1017 1007
    0.4 1080 1077 1075 1073 1072 1063 1052 1041 1030 1018
    0,5 1103 1100 1103 1100 1103 1100 0049

    1096 1093 1092 1090 1079 1067 1055 1042 1030
    0.6 1127 1124 1120 1115 1112 1110 1107 1095 1082 1068 1055 1042

    0,73548 4

    0,70343 9

    Удельная теплоемкость — c p (Btu/lb o F)
    Раствор этиленгликоля0722 (% by weight) Temperature (°C)
    -50 -40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90 100
    0 1. 0038 1.0018 1.0004 0.99943 0.99902 0.99913 0.99978 1.0009 1.0026 1.0049 1.0076
    10 0.97236 0.97422 0.97619 0.97827 0,98047 0,98279 0,98521 0,98776 0,99041 0,99318 9607
    20 0.93576 0.93976 0.94375 0.94775 0.95175 0.95574 0.95974 0.96373 0.96773 0.97173 0.97572
    30 0,89373 0,89889 0, 0, 0.

    0.

    0. 0.

    0.93498 0.94013 0.94529 0.95044
    40 0.84605 0.85232 0.85858 0.86484 0.87111 0,87737 0,88364 0,88990 0,89616 0, 0,

    0,

    0.
    50 0.79288 0.80021 0.80753 0.81485 0.82217 0.82949 0.83682 0.84414 0.85146 0.85878 0.86610 0.87343 0,88075 0,88807
    60 0,72603 0,73436 0 0.75102 0.75935 0.76768 0.77601 0. 78434 0.79267 0.80100 0.80933 0.81766 0.82599 0.83431 0.84264 0.85097
    70 0.67064 0,67992 0,68921 0,69850 0,70778 0,71707 0,72636 0049

    0.74493 0.75422 0.76350 0.77279 0.78207 0.79136 0.80065 0.80993
    80 0.61208 0.62227 0.63246 0.64265 0.65285 0.66304 0,67323 0,68343 0,69362 0,70381 0,71401 0,72420 0.74458 0.75478 0.76497
    90 0. 58347 0.59452 0.60557 0.61662 0.62767 0.63872 0.64977 0.66082 0.67186 0.68291 0,69396 0,70501 0,71606
    100 0.53282 0.54467 0.55652 0.56838 0.58023 0.59209 0.60394 0.61579 0.62765 0.63950 0.65136 0.66321
    • Freezing point 100% ethylene glycol at atmospheric давление -12,8 o C (9 o F)
    • 1 БТЕ/(фунт м o F) = 4,186,8 кДж/(19 Ккал/кг)1007 или C)

    Примечание! Удельная теплоемкость водных растворов на основе этиленгликоля на меньше, чем удельная теплоемкость чистой воды на . Для системы теплопередачи с этиленгликолем циркулирующий объем должен быть увеличен по сравнению с системой только с водой.

    В растворе 50% с рабочими температурами выше 36 o F удельная теплоемкость уменьшается примерно на 20% . Пониженную теплоемкость необходимо компенсировать за счет циркуляции большего количества жидкости.

    Внимание! Плотность этиленгликоля выше, чем у воды — сверьтесь с приведенной выше таблицей удельного веса (SG), чтобы уменьшить чистое влияние на способность теплопереноса. Пример — удельная теплоемкость водного раствора этиленгликоля 50%/50% составляет 0,815 при 80 o F (26,7 o C). Удельный вес при тех же условиях составляет 1,077. Чистый эффект можно оценить как 0,815 * 1,077 = 0,877.

    Растворы автомобильного антифриза не следует использовать в системах ОВКВ, поскольку они содержат силикаты, которые могут вызвать загрязнение. Силикаты в автомобильных антифризах используются для защиты алюминиевых деталей двигателя.

    Внимание! Для растворов этиленгликоля следует использовать дистиллированную или деионизированную воду. Городская вода может обрабатываться хлором, который вызывает коррозию.

    Не следует использовать системы для автоматической подпитки, поскольку утечка загрязнит окружающую среду и ослабит антифризную защиту системы.

    Точки кипения Растворы этиленгликоля

    Для полной таблицы с точками кипения — поверните экран!

    Boiling Point
    Ethylene Glycol Solution
    (% by volume)
    0 10 20 30 40 50 60 70 80 90 100
    Temperature ( o F) 212 214 216 220 220 225 232 245 260 288 386
    ( o C) 100 101. 1 102.2 104.4 104.4 107.2 111.1 118 127 142 197

    Увеличение расхода, необходимое для 50% раствора этиленгликоля0003

    Fluid Temperature Flow Increase
    (%)
    ( o F) ( o C)
    40 4.4 22
    100 37,8 16
    140 60,0 15
    18989999999999999999999999999999999999999999999999999999999999999999999999998ARSHIT
    220 104,4 14

    Коррекция падения давления и комбинированное падение давления и коррекция объемного потока для 50% -ного раствора этилен -гликола для 50%.

    растворов гликоля по сравнению с чистой водой указаны в таблице ниже

  • 02
  • 02
  • Температура жидкости Коррекция перепада давления при равных расходах
    (%)
    Combined Pressure Drop and Flow Rate Correction
    (%)
    ( o F) ( o C)
    40 4.4 45 114
    100 37.8 10 49
    140 60.0 0 32
    180 82,2 -6 23
    220 104,4 -10 18
    18
    .

    Автор статьи:

    Джил Макинтош

    Дата публикации:

    10 октября 2018 г.  •  21 апреля 2021 г.  •  4 минуты чтения  •

    Присоединяйтесь к беседе Фото Дженнифер Фравика / Вождение

    Содержание статьи

    Когда погода становится холодной, мало что в вашем автомобиле кажется таким важным, как его обогреватель. Его органы управления могут быть на приборной панели, но сердце их работы начинается внутри двигателя с его системой охлаждения.

    Объявление 2

    История продолжается ниже

    Это объявление еще не загружено, но ваша статья продолжается ниже.

    Содержание статьи

    Регулярное техническое обслуживание этой системы не только приносит пользу двигателю, но также может поддерживать отопитель вашего автомобиля в хорошем состоянии.

    Приносим свои извинения, но это видео не удалось загрузить.

    Попробуйте обновить браузер или
    нажмите здесь, чтобы посмотреть другие видео от нашей команды.

    Как это работает: Система отопления вашего автомобиля Назад к видео

    Двигатель выделяет столько тепла в результате сгорания и трения, что если его не охлаждать постоянно, он может получить серьезные повреждения. Практически все современные автомобильные двигатели имеют жидкостное охлаждение, в котором используется вода, смешанная с антифризом, для уменьшения коррозии и предотвращения замерзания.

    Содержание артикула

    Охлаждающая жидкость прокачивается через каналы в двигателе, называемые водяными рубашками, где она поглощает тепло. Затем он попадает в радиатор, где охлаждается, прежде чем вернуться в двигатель по непрерывному циклу.

    Забитые трубки в этом радиаторе отопителя препятствовали нормальной циркуляции охлаждающей жидкости, а климатическая система выдувала только холодный воздух. Фото Jil McIntosh/Driving

    Часть горячей охлаждающей жидкости проходит от двигателя через водяной клапан к радиатору отопителя. Это миниатюрная версия радиатора с трубками для циркуляции охлаждающей жидкости и ребрами охлаждения для отвода тепла.

    Объявление 3

    История продолжается ниже

    Это объявление еще не загружено, но ваша статья продолжается ниже.

    Содержание артикула

    При включении вентилятора электродвигатель вентилятора подает подогретый радиатором отопителя воздух в салон. Для регулирования температуры открываются или закрываются небольшие «дверцы», регулирующие количество горячего или холодного воздуха, поступающего в салон от радиатора отопителя или блока кондиционирования воздуха. Также имеется заслонка, которая регулирует количество свежего воздуха, поступающего в климатическую систему снаружи.

    Установка системы в режим «Рециркуляция» закрывает эту внешнюю заслонку, и система климат-контроля получает только внутренний воздух для нагрева или охлаждения. Это помогает ему быстро достичь желаемой температуры, а также может предотвратить проникновение внешних запахов (быстро закройте его, когда увидите мертвого скунса впереди!), но если оставить его в таком положении слишком долго, может образоваться конденсат и вызвать окна запотеть. Если поступает слишком мало свежего воздуха, это также может привести к повышению уровня углекислого газа, что может вызвать сонливость.

    Объявление 4

    История продолжается ниже

    Это объявление еще не загружено, но ваша статья продолжается ниже.

    Содержание статьи

    Некоторые автоматические системы позволяют задним пассажирам регулировать параметры климата. Фото Jil McIntosh/Driving

    Если в вашем автомобиле есть автоматический климат-контроль, он использует датчики для наблюдения за салоном, а затем открывает или закрывает смешанные двери и наружную заслонку по мере необходимости для поддержания установленной вами температуры. Двухзонные системы, которые позволяют водителю и пассажиру устанавливать разную температуру, управляют отдельными дверцами с обеих сторон приборной панели.

    Ряд откидных дверей также определяет, куда направляется воздух, и они открываются или закрываются, чтобы регулировать воздушный поток, когда вы меняете режимы вентиляции между вентиляционными отверстиями пола, приборной панели или дефростера.

    Конечно, ваш обогреватель не дует горячим воздухом, как только вы заводите машину. Чем холоднее снаружи, тем больше времени требуется, прежде чем вы начнете ощущать тепло — и это в первую очередь из-за термостата, чувствительного к температуре клапана, расположенного в системе охлаждения между двигателем и радиатором. Двигатели имеют идеальную рабочую температуру, которая обычно составляет от 90 и 104 градуса Цельсия; ниже этого они работают не так эффективно и выбрасывают больше вредных веществ. Чтобы добраться туда как можно быстрее, термостат закрывается, чтобы охлаждающая жидкость внутри двигателя не проходила через всю систему охлаждения. Как только двигатель достаточно прогреется, термостат открывается. Эта уже теплая охлаждающая жидкость циркулирует в сердцевине отопителя, чтобы вы не замерзли.

    Объявление 5

    История продолжается ниже

    Это объявление еще не загружено, но ваша статья продолжается ниже.

    Содержание статьи

    Охлаждающая жидкость со временем выходит из строя, и ее необходимо промывать и заменять в соответствии с графиком технического обслуживания вашего автомобиля. Если его игнорировать слишком долго, это может привести к образованию ржавчины и коррозии в системе, что может привести к закупорке внутренних труб радиатора отопителя и ограничению потока охлаждающей жидкости через него, а это означает отсутствие тепла. Если есть проблема с радиатором отопителя, вы также можете увидеть, как охлаждающая жидкость капает из-под приборной панели на пол со стороны пассажира, или вы можете заметить сильный сладкий запах. Профилактика всегда лучше лечения. Многие радиаторы отопителя спрятаны глубоко в приборной панели, и, хотя сама деталь не так уж и дорога, разбирать все на части для ее замены увеличивает стоимость рабочей силы.

    Если ваш нагреватель не нагревается, другие проблемы могут включать неисправный двигатель вентилятора или неисправные приводы, которые неправильно управляют заслонками смесителя. Другими причинами могут быть неисправный термостат двигателя, утечки или низкий уровень охлаждающей жидкости в системе охлаждения или неисправность водяного насоса, что также влияет на работу двигателя. Во многих автомобилях есть салонный фильтр, и если он забит, это может снизить эффективность отопителя. Большинство фильтров расположены рядом с перчаточным ящиком, и руководство пользователя покажет вам, как их заменить.

    Из-за отсутствия горячего двигателя в большинстве электромобилей используются электрические обогреватели. Поскольку это сокращает диапазон работы батареи, большинство из них можно предварительно нагреть (или предварительно охладить) во время зарядки от сетевой розетки. Некоторые из них включают подогрев сидений и рулевого колеса, и, хотя они потребляют много энергии, водители, как правило, выключают еще более энергоемкий обогреватель салона, если их руки и задницы теплые. Nissan также разработал энергоэффективную систему теплового насоса для обогрева и охлаждения салона своего автомобиля Leaf с батарейным питанием. Обогреватели существуют уже давно, но автопроизводители всегда ищут способы их улучшения.

    Поделитесь этой статьей в вашей социальной сети

    Трени

    1. Скоро: ОЗУ натягивает двигатель ECODIESEL для полутона

    2. 2023 CHRYSLER 300C.

      Hemi

    3. Обзор новостей EV: электрический толчок Jeep и Equinox EV начального уровня от Chevy0112

    4. Chevrolet позволит покупателям Corvette Z06 собрать свои двигатели

      Нажимая на кнопку подписки, вы соглашаетесь на получение вышеупомянутого информационного бюллетеня от Postmedia Network Inc. Вы можете отказаться от подписки в любое время, нажав на ссылку отказа от подписки в нижней части наших электронных писем. Постмедиа Сеть Inc. | 365 Bloor Street East, Торонто, Онтарио, M4W 3L4 | 416-383-2300

      Автомобильный обогреватель не работает: причины и способы устранения

      Компания Drive и ее партнеры могут получить комиссию, если вы приобретете продукт по одной из наших ссылок. Подробнее.

      В то время как лето проходит осенью и переходит в зиму, большинство водителей не слишком беспокоятся о обогревателе своего автомобиля. В прошлом году это сработало, а в позапрошлом, почему не сработает в этом году? Что ж, водители молодцы ( G&Gers, Guiders, Garage Gnomes? Имя выберем позже. ), жизнь имеет тенденцию бросать вам вызов, и угадайте, что ваш обогреватель больше не работает должным образом.

      Обогреватели не являются таинственным зверем, которым их изображают. Системы отопления состоят из радиатора отопителя, вентилятора отопителя, системы охлаждения автомобиля и системы управления HVAC. Когда горячая охлаждающая жидкость всасывается в сердцевину отопителя, вентилятор отопителя, управляемый блоком управления HVAC, нагнетает это тепло в салон, а охлажденная охлаждающая жидкость возвращается обратно в систему. Несмотря на простую систему, может возникнуть ряд проблем, из-за которых ваша система отопления не будет работать должным образом.

      Сейчас самое подходящее время, чтобы узнать, что может пойти не так, и понять, что обогреватель вашего автомобиля вышел из строя. Следите за тем, как команда The Drive рассказывает об основных причинах, по которым ваш автомобильный обогреватель не работает должным образом, и о том, как их исправить. Давайте согреем эту мать!

      Множество термостатов., Depositphotos

      7 причин, почему ваш автомобильный обогреватель не работает должным образом?

      Как и в случае с любым неисправным объектом, главной причиной может стать любая из множества причин. Чтобы лучше диагностировать неисправную систему отопления вашего автомобиля, давайте рассмотрим причины, по которым она может выйти из строя.

      Неисправный термостат

      Неисправный или сломанный термостат — наиболее частая причина перегрева вашего автомобиля. Застрявшая в открытом или закрытом положении деталь может вызвать проблемы не только с теплом, но и с системой охлаждения двигателя. Один становится вопросом комфорта, другой становится вопросом: «О нет, у меня сломался двигатель».

      Низкий уровень антифриза/охлаждающей жидкости

      Второй наиболее распространенной проблемой является низкий уровень антифриза или охлаждающей жидкости. Когда уровень охлаждающей жидкости / антифриза падает, горячая жидкость не может попасть в радиатор отопителя, и, таким образом, в салоне остается прохладно. Это может произойти, если двигатель работает слишком интенсивно и перегревается, или если он не был должным образом заполнен.

      Крупный план элементов управления HVAC. , Depositphotos

      Неисправный вентилятор отопителя

      В то время как вы можете получить горячую охлаждающую жидкость / антифриз в сердцевину отопителя, вентилятор отопителя, часть, которая на самом деле выдувает тепло в кабину, может сломаться или произойти короткое замыкание.

      Неисправен резистор двигателя вентилятора

      Если резистор двигателя вентилятора неисправен, могут возникнуть проблемы с настройкой скорости вентилятора или вообще с подачей воздуха.

      Засорение радиатора отопителя

      Засорение радиатора отопителя происходит реже, чем перечисленные выше проблемы. Мусор и твердые частицы, попадающие в систему охлаждения, могут засорить радиатор отопителя. Это может произойти, когда радиатор ржавеет изнутри или если мусор проникает через радиатор и попадает в сердцевину отопителя. В любом случае, вы хотите отремонтировать сердечник нагревателя или сразу заменить его.

      Протекающий радиатор

      Протекающий радиатор может препятствовать попаданию охлаждающей жидкости в радиатор отопителя и в худшем случае повредить двигатель.

      Неисправные элементы управления HVAC

      Проще говоря, кнопки, ручки или сенсорные экраны с тактильной обратной связью могут не запускать систему отопления. Короткие замыкания, сломанные циферблаты и плохие сенсорные экраны могут привести к неисправностям, которые не позволят вашему обогревателю работать.

      Неисправная проводка или перегоревшие предохранители

      Подобно сломанным элементам управления HVAC, проводка вашего автомобиля может быть сломана или иметь короткое замыкание. Это означало бы, что обогреватель не срабатывает, когда водитель дает команду на его работу. Нехорошо.

      Вентиляционные отверстия отопителя. , Depositphotos

      Вот как починить сломанный термостат

      Чтобы успокоить ваши опасения по поводу ремонта и показать вам, насколько простым может быть ремонт своими руками, The Drive составил простое руководство о том, как починить термостат. сломанный термостат. Вам нужно будет купить новую охлаждающую жидкость и новый термостат.

      Безопасность

      Работа с автомобилем может быть опасной и грязной, поэтому вот именно то, что вам нужно, чтобы не умереть, не покалечиться и не потерять палец, а ваши джинсы, рубашка и кожа оставались безупречными. — надеюсь .

      Все, что вам нужно, чтобы починить сломанный термостат

      Мы не экстрасенсы и не копаемся в вашем ящике с инструментами или в гараже, так что вот именно то, что вам нужно для выполнения работы.

      Перечень инструментов
      • Сливное ведро
      • Набор ключей
      Перечень деталей

      Организация инструментов и снаряжения таким образом, чтобы все было легко досягаемо, сэкономит драгоценные минуты ожидания вашего ловкого щеголя или четвероногого помощника, который принесет вам наждачная бумага или паяльная лампа. ( Для этой работы вам не понадобится паяльная лампа. Пожалуйста, не заставляйте ребенка давать вам паяльную лампу — Эд .)

      Вам также понадобится ровное рабочее пространство, например пол в гараже, подъездная дорога или уличная парковка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете никаких правил при использовании улицы, потому что мы не избавим вас от звонка.

      Как починить сломанный термостат

      1. Дайте машине остыть в течение 15–20 минут.
      2. Найдите термостат. Он будет у основания радиатора, между сердцевиной и основным шлангом.
      3. Снимите крышку радиатора.
      4. Для лучшего зазора поднимите переднюю часть автомобиля.
      5. Поместите ведро под радиатор и слейте охлаждающую жидкость, отсоединив шланг.
      6. Снимите и замените термостат.
      7. Подсоедините шланг к радиатору.
      8. Добавьте охлаждающую жидкость и установите крышку на бачок.
      9. Опустите машину.
      10. Запустить двигатель.
      11. Подождите, пока не включится нагрев.
      12. Совершите тест-драйв.
      13. Убедитесь, что уровень охлаждающей жидкости не упал.
      14. Если есть, пополните при необходимости.

      Готово!

      Мужчина заливает антифриз., Depositphotos

      Как исправить низкий уровень антифриза

      Второй наиболее распространенной причиной является низкий уровень антифриза или охлаждающей жидкости в вашем автомобиле. К счастью, это занимает гораздо меньше времени, чем замена термостата. Все, что вам понадобится, это воронка и новая охлаждающая жидкость. Готовый?

      1. Дав автомобилю остыть, снимите крышку радиатора и вставьте воронку в отверстие.
      2. Заливать новую охлаждающую жидкость до полного заполнения бачка. Возможно, вам придется взять основной шланг охлаждающей жидкости и физически прокачать охлаждающую жидкость, чтобы убедиться в отсутствии воздушных карманов.
      3. Заменить крышку радиатора.
      4. Заведите машину и проверьте, включается ли подогрев.

      Вот и все!

      Получите помощь с отопителем вашего автомобиля у механика на JustAnswer

      Привод распознает, что, хотя наши практические руководства подробны и легко соблюдаются, ржавый болт, компонент двигателя не в правильном положении или утечка масла повсюду может сорвать проект. Вот почему мы сотрудничаем с JustAnswer, которая связывает вас с сертифицированными механиками по всему миру, чтобы помочь вам справиться даже с самой сложной работой.

      Так что, если у вас есть вопрос или вы застряли, нажмите здесь и поговорите с ближайшим к вам механиком.

      Часто задаваемые вопросы об автомобильных обогревателях

      У вас есть вопросы, У Drive есть ответы!

      В: Как прогреть машину без отопителя?

      A: Позаимствовав фразу самого превосходного Лучника, «Нееет!» Нам нужно, чтобы вы совершенно перестали думать о том, как вы можете нагреть свою машину без обогревателя. Почему? Потому что ты не можешь. Любая форма внешнего тепла, например, обогреватель, будь то электрический или пропановый, — это верный способ поджечь себя и свой автомобиль. И если вы попытаетесь подражать «лайфхаку» какого-нибудь схематичного блога, вы закончите как этот парень. И ты не хочешь быть этим парнем. Он плохой образец для подражания.

      В: Есть ли в моей машине предохранитель отопителя?

      A: В обогревателе вашего автомобиля действительно есть предохранитель. Вы можете проверить, не перегорел ли предохранитель нагревателя, заглянув внутрь блока предохранителей. Вам понадобится пыльное руководство по эксплуатации вашего автомобиля, чтобы узнать, где находится блок предохранителей и какой предохранитель относится к обогревателю.

      В: Сколько стоит новый термостат?

      A: Средняя стоимость термостата составляет около 45 долларов, но если вы заменяете термостат, вам также необходимо учитывать новую охлаждающую жидкость, которая обойдется вам примерно в 8-15 долларов за галлон.

      В: Как часто нужно промывать охлаждающую жидкость?

      A: Принято считать, что каждые пять лет или 100 000 миль. Тем не менее, это может измениться, если у вас проблемы с теплом или перегревом автомобиля.

      В: Почему мой автомобиль дует холодным воздухом при включенном обогреве?

      Ответ: Ваш обогреватель сломался!

      В: Сколько стоит новый радиатор отопителя?

      A: Сердечники нагревателя обычно стоят от 100 до 300 долларов.

      Добавить комментарий

      Ваш адрес email не будет опубликован.

      2022 © Все права защищены
