Как установить подвесной унитаз: Установка подвесного унитаза с инсталляцией: пошаговая инструкция

Содержание

пошаговый монтаж своими руками (+ видео)

Унитазы с инсталляцией – настоящие аристократы в мире сантехники. Это удобные и компактные устройства, обычно отличающиеся великолепным дизайном и совсем не щадящей своего владельца ценой. Кроме того, установка подвесного унитаза – задача достаточно сложная, она требует очень внимательного выполнения.

И все же ряды приверженцев унитазов с инсталляцией стабильно растут. Немало домашних умельцев после изучения рекомендаций и инструкций успешно справляются с установкой этой непростой конструкции самостоятельно.

Важно лишь правильно выполнить каждый этап монтажных работ.

Содержание статьи:

  • Как устроен подвесной унитаз?
  • Материалы и инструменты
  • Порядок монтажа подвесного унитаза
    • Ниша для инсталляции
    • Подвод канализации
    • Монтаж рамы с бачком
    • Подключение коммуникаций
    • Отделочные работы
    • Установка навесного унитаза
    • Монтаж кнопки смыва

Как устроен подвесной унитаз?

Подвесной унитаз устроен значительно сложнее, чем обычный компакт или монолит. Инсталляцией называют прочную металлическую раму. Это раму устанавливают внутри стенной ниши и надежно фиксируют к стене и к полу.

Между чашей подвесного унитаза и полом остается некоторое пространство. Проводить уборку санузла в таких условиях проще, поскольку ножка унитаза отсутствует

Плоский пластиковый бачок уже закреплен на раме. Затем к нише подводят необходимые коммуникации, выполняют отделку и навешивают сам унитаз.

Унитаз остается снаружи, а вся остальная начинка остается скрытой в стене. На стену выводят также кнопку смыва, которая обычно располагается на стене над чашей. Даже из этого сжатого описания можно понять, что установка такого устройства – процесс трудоемкий.

Но все же у модели с инсталляцией множество преимуществ:

  • эстетичный вид и привлекательный дизайн – чаша как будто парит над полом;
  • компактные размеры, оставляющие широкий простор для размещения унитаза как в маленьком, так и в большом санузле;
  • отсутствие ножки существенно облегчает уборку помещения;
  • конструкция инсталляции универсальна, есть возможность выбрать некоторые элементы на свой вкус и кошелек;
  • поломки рамы и бачка крайне редки, а отремонтировать или заменить кнопку слива обычно не сложно.

Чаши подвесных унитазов заметно различаются по конфигурации, устройству, форме, размерам, дизайну, цвету и другим характеристикам, что оставляет широкий простор для выбора подходящей сантехники

Среди недостатков следует отметить высокую цену. С учетом расходов на установку стоимость такого унитаза может в два раза превысить стоимость стандартной напольной модели.

Однако производители учитывают растущую популярность подвесной сантехники, поэтому в продаже появились относительно недорогие модели. Еще один недостаток – бачок и рама, спрятанные в стене, не слишком доступны для ремонта.

В случае серьезной поломки, возможно, придется разворотить всю стену и повторно выполнить отделочные работы на этом участке.

Материалы и инструменты

Для установки унитаза с инсталляцией установки встроенного унитаза необходимо приобрести следующие элементы:

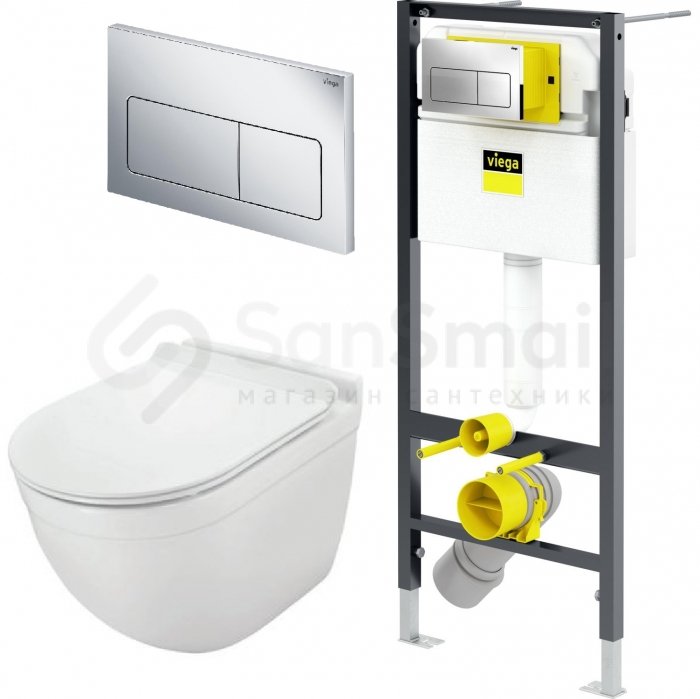

  • раму-инсталляцию с пластиковым бачком;
  • чашу навесного унитаза;
  • кнопку смыва;
  • шпильки для крепления унитаза;
  • набор патрубков для соединения чаши с бачком и т. п.

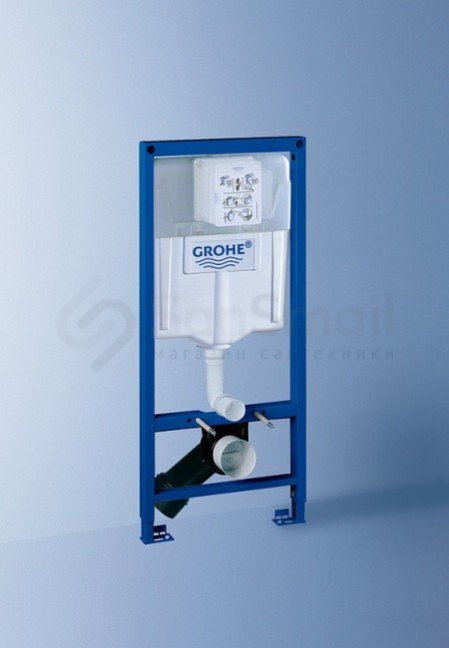

Инсталляция обычно поставляется в комплекте с плоским пластиковым бачком, а также переходниками, патрубками, крепежом и кнопкой смыва. В комплект обычно входит специальный материал, который защищает конструкцию внутри стены от воздействия конденсата, а также снижает уровень шума от работающего бачка.

При покупке следует внимательно проверить комплект, чтобы сразу же приобрести недостающие элементы. Чашу унитаза также приобретают отдельно. Размеры и конфигурация инсталляции, как и прочих деталей, стандартизованы, поэтому их можно при желании изменять.

Например, можно выбрать новую двойную кнопку смыва, которая позволяет экономить воду.

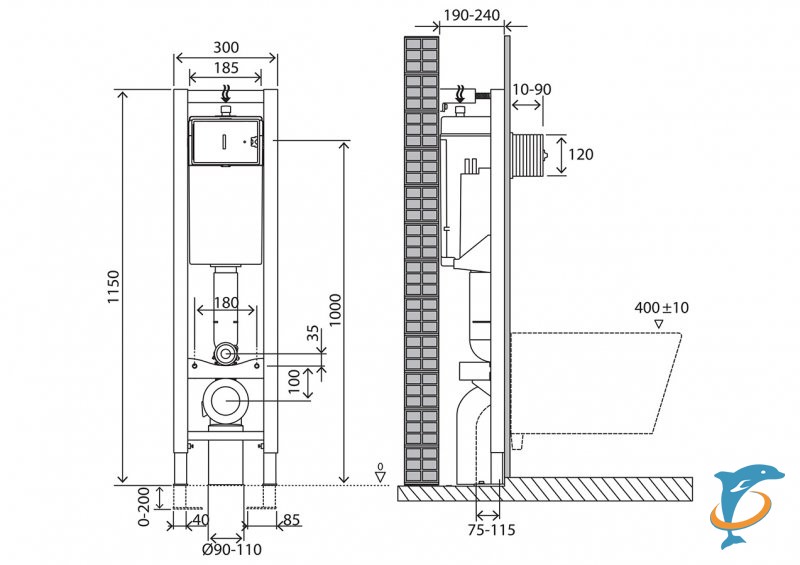

На схеме наглядно представлено устройство инсталляции с пластиковым сливным бачком и необходимыми разъемами, которая предназначена для установки подвесного унитаза

Чтобы выполнить установку понадобится также ряд инструментов, прежде всего, перфоратор и сверла по бетону, соответствующие крепежу. Нужен также строительный уровень, рожковые накидные ключи, рулетка, карандаш для выполнения разметки, нож для подрезки гипсокартона и т. п.

Порядок монтажа подвесного унитаза

Схематически порядок работ при монтаже унитаза с инсталляцией можно представить в виде ряда основных шагов:

  • Сделать в стене нишу подходящего размера.
  • Подвести к нише канализацию.
  • Выполнить монтаж рамы-инсталляции.
  • Подвести к месту монтажа трубы холодного водоснабжения.
  • Подключить бачок унитаза.
  • Закрыть нишу, установить кнопку смыва и выполнить отделку.
  • Навесить унитаз, подключив к бачку, а также к канализации.

Понадобится также некоторое количество гипсокартона, как для монтажных, так и для отделочных работ.

Каждый этап работ по монтажу навесного унитаза требует пристального внимания. Срок эксплуатации устройства, количество и характер поломок во многом зависят от качества выполнения монтажных работ.

Результаты даже незначительных погрешностей, допущенных в процессе установки, могут стать очевидными не сразу, а только в процессе эксплуатации. Ремонт может оказаться очень затратным и трудоемким, поэтому лучше сразу правильно установить все элементы этого устройства, чем потом переделывать.

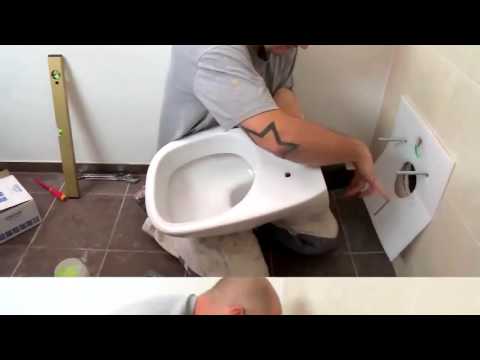

Подробно порядок установки навесного унитаза представлен в следующем видеоматериале:

Ниша для инсталляции

Для создания ниши и установки инсталляции подходят только стены с соответствующей несущей способностью. Инсталляция способна выдерживать вес около 400 кг, и часть этой нагрузки приходится на стену. Поэтому ставить навесной унитаз на стене из гипсокартона было бы неразумно, она может просто рухнуть.

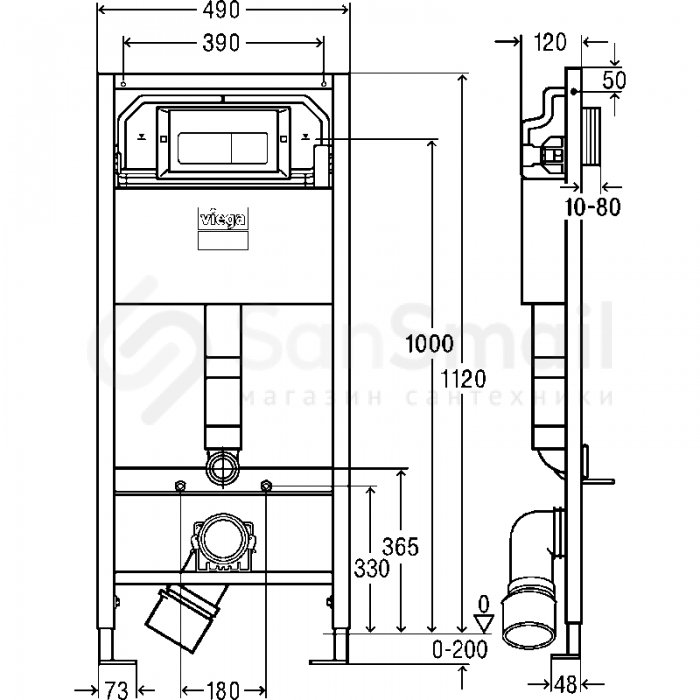

Итак, для установки инсталляции необходимо выдолбить в стене нишу со следующими параметрами:

  • высота – 1000 мм;
  • ширина – 600 мм;
  • глубина – 150-200 мм.

Иногда требования по глубине выполнить не просто. В этом случае нишу делают на возможную глубину, а ее недостаток скрывают с помощью гипсокартона и отделки.

Таким образом, появляется пространство для экспериментов в области дизайна интерьера. Например, можно сделать встроенный шкаф в пространстве между появившимся выступом и стеной или повесить там открытые полки.

А вот идея просто поставить раму вдоль стены, а затем полностью обшить ее гипсокартоном большого смысла не имеет. В этом случае проще и дешевле поставить в этом же место обычный компакт, который займет столько же пространства или даже меньше.

Если в санузле уже имеется ниша для водопроводных и канализационных коммуникаций, имеет смысл установить инсталляцию именно в ней

Жильцы верхних этажей многоквартирных домов иногда устанавливают в нишу фанового стояка. При этом часть фанового стояка обрезают и устанавливают воздушный клапан там, где находится выпуск на чердак.

В некоторых санузлах ниша для коммуникаций предусмотрена проектом. Ее также можно использовать для монтажа инсталляции, но могут понадобиться некоторые переделки, например, изменение положения водопроводных труб и сместить стояк канализации.

Если опыта в выполнении подобных операций у домашнего умельца нет, лучше проконсультироваться со специалистом или даже поручить ему выполнение этой части монтажных работ.

Подвод канализации

Перед установкой рамы необходимо позаботиться о правильном подводе канализационной трубы к месту монтажа. Понадобится труба с диаметром 100 мм. Ее следует проложить максимально близко к полу, при этом необходимо обязательно выдержать правильный уклон.

Место подключения должно оказаться в 250 мм от центра стенной ниши. На горизонтальную часть трубы надевают косой отвод с углом 45 градусов. После выполнения этих операций можно приступать к монтажу инсталляции.

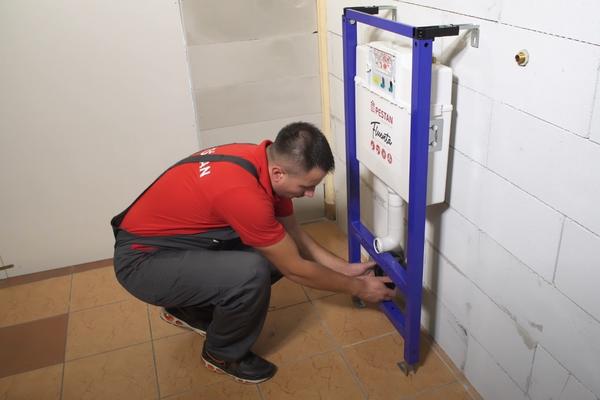

Монтаж рамы с бачком

Для монтажа инсталляции унитаза предусмотрены четыре точки. В двух местах ножки рамы крепятся к полу, и еще в двух местах раму закрепляют на стене с помощью кронштейнов. При этом обязательно следует использовать строительный уровень, чтобы конструкция стояла идеально ровно и по вертикали, и по горизонтали.

Для этого рекомендуется проверить положение рамы с разных сторон.

Если инсталляция будет установлена даже с небольшим перекосом, в работе внутреннего механизма могут возникнуть перебои, что приведет к скорой поломке конструкции. Чтобы выровнять положение рамы по вертикали, используют регулируемые ножки.

Горизонтальное положение выставляют с помощью стеновых креплений, положение которых также можно изменить нужным образом. После того, как положение инсталляции точно выставлено и зафиксировано, можно привинтить ее к стене. Для придания раме большей устойчивости ножки можно дополнительно зацементировать.

Слоя стяжки в 20 см высотой будет достаточно, но эта мера обязательной не является.

Высота ножек рамы, предназначенной для подвесного унитаза, может регулироваться. Это позволяет выставить конструкцию горизонтально строго по уровню

В нижней части инсталляции есть несколько отверстий, предназначенных для дальнейшего монтажа навесной чаши. Расстояние между полом и этими отверстиями должно составлять примерно 300-400 мм, чтобы можно было чашу унитаза повесить достаточно высоко от пола. В эти отверстия следует установить специальные шпильки.

Их вставляют до упора в стену и закрепляют специальными гайками. Шпильки предназначены для последующего навешивания унитаза.

Шпильки, которые предназначены для навешивания чаши унитаза, необходимо вставить в соответствующие отверстия на раме и закрепить на стене

Подключение коммуникаций

Начать следует с подключения канализации. Обычно инсталляция комплектуется специальным черным отводом, предназначенным для этого соединения. Его следует подогнать к канализационной трубе. Вторую сторону отвода крепят на инсталляции специальными клипсами.

Подключение к водопроводу производят с правой или с левой стороны от инсталляции. Водопроводную трубу соединяют с помощью уже установленного в конструкции резьбового соединения.

Специалисты рекомендуют использовать современные трубы из полипропилена или меди как самый долговечный и надежный вариант, а также установить удобное разъемное соединение.

Для подведения воды к бачку можно использовать и обычные гибкие шланги. Это простой в монтаже и недорогой вариант, но срок службы шлангов меньше, чем у труб, поэтому следует считаться с необходимостью сложного ремонта для их замены.

На этом этапе необходимо выполнить проверку надежности соединения бачка с водопроводной системой. Для этого нужно открыть кран подачи воды, который находится внутри бачка, и наполнить емкость. Затем все соединения проверяют на наличие протечек и устраняют неисправности, если это необходимо. Сливать воду при этом не обязательно.

Проверку канализационного соединения можно выполнить следующим образом: надеть на шпильки чашу и выполнить пробный смыв, не закрепляя конструкцию.

После этого чашу следует снять с крепления, проверить наличие или отсутствие протечек, а затем продолжить монтаж.

Отделочные работы

Если инсталляция установлена правильно, а бачок не протекает, нужно зашить нишу листом гипсокартона и выполнить отделочные работы. Рекомендуется взять двойной лист специального влагостойкого гипсокартона. Обычный гипсокартон будет вскоре поврежден из-за контакта с конденсатом.

Чтобы правильно вырезать все монтажные отверстия в листе и не испортить материал, используют шаблон для раскройки. Обычно такой шаблон поставляется в комплекте с инсталляцией.

Когда инсталляция установлена и все необходимые коммуникации подведены, нишу зашивают листом влагостойкого гипсокартона, по которому затем выполняются отделочные работы

В ванной комнате стены чаще всего облицовывают керамической плиткой. К дальнейшим работам по установке подвесного унитаза можно приступать только по окончании этого этапа.

Не будет ошибкой даже полностью завершить ремонт санузла, и лишь затем продолжить установку подвесного унитаза с инсталляцией.

Установка навесного унитаза

Этот этап можно назвать самым простым, поскольку основной объем работ уже выполнен. Но сначала рекомендуется подождать до полного высыхания слоя плиточного клея. Выполняют монтаж чаши унитаза следующим образом:

  • Подгоняют размеры патрубка сливного бачка, который должен на 50 мм выступать за стену.
  • Таким же образом подрезают патрубок, предназначенный для канализационного слива.
  • Устанавливают патрубки на предназначенные для них места.
  • Надевают на установленные ранее шпильки и патрубки специальную прокладку большого размера, по конфигурации она похожа на усеченную пирамиду.
  • Надевают чашу унитаза на шпильки, надежно соединив ее с патрубками.
  • Устанавливают пластиковые вставки и резиновые прокладки.
  • Надевают и затягивают крепежные гайки.
  • Обрезают выступающую часть резиновой прокладки.

Навешивание унитаза с инсталляцией, его подключение к канализации и бачку, а также установка кнопки слива выполняется после окончания отделочных работ

После этого можно проверить работу канализации, спустив в чашу унитаза воду из бачка. Чтобы отрегулировать высоту чаши унитаза над полом, можно изменять положение выдвижных штифтов и шпилек, предназначенных для навешивания чаши. При этом обычно ориентируются на рост посетителя.

Универсальной высотой считается расстояние в 40 см от края чаши до уровня пола.

Монтаж кнопки смыва

Осталось установить кнопку смыва. Она может быть пневматической или механической. Это не сложная операция, поскольку все соединения уже предусмотрены на инсталляции и должны быть уже подведены к соответствующему отверстию на стене.

Для установки механической кнопки понадобится установить специальные штифты и затем отрегулировать их положение. Пневматическую модель нужно лишь присоединить нудным трубочкам на инсталляции, и она будет готова к работе.

Как установить подвесной унитаз?

Сегодня все чаще в квартирах можно увидеть подвесной унитаз. Еще какое-то время назад такая конструкция была в диковинку и вызывала сомнения — не отвалится ли такой унитаз от стены, если на него сядет достаточно крупный человек плотного телосложения?

И на самом деле, достаточно ли надежен подвесной унитаз? Есть ли у него какие-то преимущества перед обычным унитазом, который ставится на пол? Как правильно установить унитаз, крепящийся к стене, самостоятельно?

На все эти многие другие вопросы вы найдете ответы ниже.



Чем подвесной унитаз лучше обычного?

Самый главный плюс такого унитаза — это его компактность.

Если измерить расстояние от стены до его переднего края, то мы получим примерно 50-52 см. В то время, как обычный унитаз выступает в комнату более, чем на 70 сантиметров.

Кроме того, подвесная конструкция гораздо более удобна в плане уборки помещения — под ней не скапливается мусор, расстояние от низа чаши унитаза до пола позволяет легко делать уборку.

Визуально помещение кажется более просторным за счет отсутствия громоздкой ножки и смывного бачка.

Конструкция подвесного унитаза

Что входит в комплект подвесного унитаза?

Как правило, в комплект для установки производитель вкладывает раму, которая и является элементом, удерживающим на себе унитаз и передающую нагрузку от него и сидящего на нем человека на строительные конструкции, к которым эта рама крепится при установке, крепежные элементы, а также сам унитаз с патрубками для присоединения к смывной трубе и арматуру для смыва.

Подвесной унитаз крепится к раме, которая закрывается фальшстеной из гипсокартона с последующей облицовкой плиткой или стеновыми панелями.

Смотрится такая конструкция очень эстетично и помещение приобретает совсем другой вид:

Установка подвесного унитаза

Эта небольшая инструкция пригодится вам при установке унитаза, крепящегося к стене. Ниже вы найдете описание последовательности монтажа всех элементов его конструкции.

В первую очередь устанавливают раму, на которую крепится унитаз. Многие называют эту раму «инсталляцией», хотя такое название не совсем корректно (англ. installation — установка), но оно прижилось в народе и сегодня, говоря инсталляция, подразумевают раму для подвесного унитаза.

Установка рамы производится на самом первом этапе ремонтных работ в ванной, когда на стенах и потолках еще нет отделки и выглядит это примерно вот так:

Рама оснащена всеми необходимыми элементами для установки унитаза — патрубками для подвода и отвода воды, монтажными болтами и смывной арматурой.   Все имеющиеся крепежные элементы имеют возможность небольшой регулировки для более точной установки унитаза.

При самостоятельном монтаже часто возникает вопрос — на какой высоте устанавливать подвесной унитаз?

Ответ здесь довольно прост — устанавливать унитаз нужно на высоте, которая будет удобна для тех, кто будет им пользоваться.

Все дело в том, что рама имеет возможность регулировки и это дает возможность подобрать наиболее комфортную высоту установки.

В целом же рекомендуется устанавливать унитаз на высоте 400 мм от пола до верха борта чаши, как показано на рисунке ниже:

После того, как рама установлена и надежно закреплена к стенам и полу анкерными болтами, ее закрывают фальшстеной из гипсокартона, который отделывается в одном стиле с остальными стенами — керамической плиткой или декоративными панелями. Графическое изображение последовательности действий изображено в этом скане инструкции:

Главное при этом не забыть разметить и вырезать в нужных местах все отверстия, которые потребуются для дальнейшего монтажа:

После того, как рама убрана в стену, а в стене выполнены все необходимые отверстия и произведена финишная отделка можно приступать к непосредственной установке самого подвесного унитаза.

Последовательность операций при этом выглядит следующим образом:

Нам потребуется вкрутить монтажные резьбовые шпильки, на которые будет крепиться наш унитаз, а также присоединить к нему трубу выпуска и трубу для подачи воды (смыва).

Чтобы не ошибиться, сначала следует замерить глубину отверстий в стене, в которые будут вставляться патрубки и отметить это расстояние на патрубках фановой (выпускной) трубы и трубы подачи воды в унитаз (смыва):

Отрезанные до нужной длины патрубки прикрепляют к чаше унитаза:

Важно! Крепить патрубки при сборке нужно сначала именно к унитазу, а не вставлять в стену, а потом пытаться к ним присоединить унитаз.

Все места соединений и находящиеся в них уплотнительные резинки можно для надежности промазать санитарным силиконовым герметиком:

Это позволит улучшить герметичность соединений и предотвратит возможные протечки.

После того, как все соединения промазаны герметиком, а прокладки установлены на свои места, можно надевать унитаз на монтажные шпильки, вкрученные в стену и крепить его гайками к стене:

Подтягивать гайки следует аккуратно, чтобы хрупкий фаянс не лопнул от чрезмерного усилия.

После того, как унитаз надежно зафиксирован, можно отрезать выступающие края уплотнительной прокладки с помощью канцелярского ножа:

Также после этого нужно отрезать лишнюю гармошку для кнопки спуска:

Теперь пришло время включить подачу вода в бачок. Для этого нужно удалить пластмассовую крышечку в отверстии, где будет ставиться кнопка спуска:

За этой крышечкой располагается кран, перекрывающий подачу воды в бачок подвесного унитаза. Этот кран нужно открыть:

После того, как вода начала поступать в бачок, надо дождаться, пока он наполнится и проверить регулировку запорного клапана, а также работу смыва.

Если все работает, как и должно, то пластиковую крышку возвращаем на место, а в проделанные в ней отверстия вставляем рычажки, которые будут приводить в действие смывной механизм при нажатии на кнопку спуска воды:

Под кнопку устанавливается специальная рамка, которая фиксирует выставленные по длине рычаги спуска:

В самую последнюю очередь на рамку защелкивается кнопка спуска воды и на этом установка подвесного унитаза закончена.

Ниже вы можете посмотреть 3D-визуализацию процесса установки подвесного унитаза Geberit:

Смотрите также:

  • <Стеклянные раковины
  • Как самому заменить смеситель?>
Добавить комментарий

инструкция по установке своими руками, рейтинг лучших, видео, фото

Главная » Унитазы

Рубрика: УнитазыАвтор: Антон Новиков

Если вы выбрали для своего санузла настенный унитаз, то следует помнить, что процесс его установки очень сильно отличается от традиционных вариантов. Он намного сложнее, и времени на проведение работ нужно намного больше. Но следует отметить, что работы по силам даже неопытным мастерам при условии, что они знают все основные особенности рабочего процесса и выполняют все технологические действия в правильной последовательности.

Снаружи видна лишь часть конструкции, основные несущие элементы, равно как и механизм скрыты за отделкой

Основные элементы системы

Для начала разберемся, из чего состоит конструкция, и какие части вам придется устанавливать в процессе работы:

Несущая конструкцияОна представляет собой прочный металлический каркас, который специалисты называют инсталляцией по той простой причине, что именно на эту раму и ставится унитаз. При выборе основное внимание уделите прочности, так как этот узел будет нести на себе основную нагрузку. Также важно наличие системы, позволяющей регулировать высоту расположения чаши, так как уровень пола в помещении может быть разным
БачокОн изготавливается из пластика и имеет такую форму, которая позволяет располагать его внутри инсталляции. На передней части имеется кнопка, которая соединена с механизмом слива, через нее осуществляется доступ внутрь системы для обслуживания и ремонта, поэтому лучше, если ее размер большой. Хорошо, если конструкция двухкнопочная, это позволяет экономить воду
Чаша унитазаОна может иметь самые различные конфигурации и цвет, вы подбираете тот вариант, который будет подходить под интерьер. Также важно, чтобы конструкция обеспечивала удобство использования, поэтому диковинные формы лучше не покупать. Материалом изготовления чаще всего выступает фаянс или фарфор, второй вариант дороже, но и его эксплуатационные качества намного выше
КрепежОн должен идти в комплекте, вам нужно проверить наличие всех необходимых узлов, их количество прописано в сопроводительной документации. Если крепежные элементы вызывают сомнения относительно своей прочности, то лучше приобрести более надежные варианты с такой же конфигурацией

Важно!
Кроме всего вышеописанного, вам понадобится отвод для присоединения к канализационной трубе, а также подводка для воды в бачок.
Это основные элементы, хотя в зависимости от специфики объекта может использоваться что-либо еще.

Проще всего приобрести инсталляцию в сборе, так вы упростите себе работу

Описание работ

Теперь разберемся, как правильно установить подвесной унитаз, весь процесс можно разделить на две части – установка несущей рамы и работы по отделке и креплению наружной части конструкции.

Монтаж инсталляции

Если все требуемое есть под рукой, можно приступать к выполнению работ, они проводятся в следующей последовательности:

Уникальное высокоэффективное средство, для прочистки канализационных труб, устраняющее любые засоры. Средство представляет собой концентрированную смесь ферментов, которые легко расщепляют и перерабатывают скопления жира и любые отложения органического происхождения. Одной упаковки Saniclean хватит на целый год!
Узнать подробнее…

  • В первую очередь определяется место расположения конструкции, важно, чтобы туда можно было без проблем подвести все коммуникации, и конструкция не мешала передвижению. Система может быть скрыта за плоской поверхностью стены, когда стены делаются из гипсокартона, а может иметь вид выступа, если вы не хотите уменьшать пространство в небольшом помещении. На поверхности делаются метки, которые будут служить вам ориентиром при дальнейших работах;

Один из вариантов – оставление ниши под инсталляцию при оштукатуривании стен, это позволяет снизить потери пространства

  • Далее нужно подвести к месту ориентировочного расположения унитаза водопроводную и канализационную трубы. Если они будут проходить в стене и стяжке, то позаботьтесь об этом вопросе заранее, чтобы впоследствии вам не пришлось делать штробы перфоратором. Особого внимания требует вывод канализационной трубы, он должен располагаться максимально точно, поэтому при установке подводки приставьте раму к поверхности, чтобы убедиться, что все четко;

Важно, чтобы все элементы располагались точно

  • Затем выставляется рама и производится осмотр, чтобы определить, плотно ли она прилегает к поверхности, и нет ли каких-либо помех, которые нужно удалить (наплывы раствора, неровности стяжки и т. д.). После этого производится разметка отверстий, которые нужно будет просверлить для крепления конструкции к стене, тут важна аккуратность и точность;

Специальная конструкция позволяет регулировать отступ от стены, а контроль за ровным расположением проводится с использованием уровня

  • Сверление производится перфоратором, делаются отверстия в полу и стене по ранее нанесенной разметке. Диаметр бура должен соответствовать размеру используемых дюбелей или анкерных болтов. При работе старайтесь всегда держать инструмент так, чтобы бур располагался строго перпендикулярно поверхности стены или пола, иначе крепеж будет располагаться криво;

Важно держать перфоратор под прямым углом к поверхности

  • После сверления нужно приставить раму и убедиться, что все нормально. Далее берется крепеж, и конструкция тщательно фиксируется к поверхности стены и пола, важно перед окончательной фиксацией проверить положение всех плоскостей с помощью строительного уровня, чтобы впоследствии не пришлось переделывать работу;

Вот так выглядит схема проведения крепления

  • Не забудьте перед креплением инсталляции зафиксировать на ней бачок и другие узлы, так как впоследствии это сделать намного сложнее. В конце работ убедитесь, что все соединения надежны и какие-либо люфты в них отсутствуют;
  • Далее нужно правильно выставить гофру, которая будет соединять унитаз с канализацией, для этого производятся все необходимые замеры и элемент ставится на нужной высоте. Сразу фиксировать его не стоит, так как надо убедиться, что все правильно. На шпильки надеваете унитаз, и если все элементы точно подходят друг к другу, то чашу можно снимать, а подводку зафиксировать в нужном положении;

Важно предварительно прикинуть, сходятся ли все элементы, чтобы убедиться в том, что все сделано правильно

  • Естественно, что, перед тем как устанавливать подвесной унитаз, нужно подвести к бачку воду. Если для напольных вариантов оптимальным решением является гибкая подводка, то для настенных систем специалисты рекомендуют применять жесткий вариант. Он намного прочнее и долговечнее, что очень важно, ведь система будет скрыта за отделкой, и возникновение проблем может привести к необходимости разборки части стены.

Жесткая подводка выгибается под нужным вам углом

Отделка и крепление чаши

Установка подвесного унитаза – процесс занимающий немало времени главным образом из-за того, что нужно отделывать конструкцию и закрывать ее.

Опишем рабочий процесс по шагам:

  • В первую очередь нужно соорудить вокруг конструкции каркас из профиля для гипсокартона, этот процесс несложен, важно использовать надежные элементы, проводить точные замеры и надежно крепить их как к стене, так и между собой. Если пространство неширокое, то зашивается вся поверхность, ниже на фото показан именно такой вариант проведения работ;

Из профиля делается конструкция, к которой будет крепиться облицовка

  • После устройства каркаса можно приступать к его облицовке, для этого берется влагостойкий гипсокартон толщиной 12 мм, это прочный материл, который отлично служит в помещениях с повышенной влажностью. Производятся замеры, и лист разрезается на куски нужной конфигурации, особое внимание уделите вырезанию отверстия под кнопку, лучше делать это в цельном листе, чем совмещать вокруг несколько кусков, чем меньше швов – тем лучше;
  • Крепление производится с помощью специальных саморезов с мелким шагом, они располагаются на расстоянии 20 см друг от друга, так обеспечивается высокая надежность конструкции. Не вдавливайте крепеж в поверхность слишком сильно – вы просто продавите гипсокартон;

После обшивки остаются только вывод под унитаз и кнопка сверху

  • Далее работы зависят от того, какой вариант отделки вы выбрали. Если вариант будет окрашиваться, то основание шпаклюется до получения идеально ровной плоскости, если будет наноситься декоративная штукатурка, то опять же нужно шпаклевать поверхность, а после наносить тот или иной состав. Если вы решили делать облицовку плиткой, то в выравнивании нет потребности, можно просто заделать швы и загрунтовать конструкцию;

Важно!
Чтобы плитка держалась лучше, некоторые специалисты рекомендуют насверлить в гипсокартоне отверстий, в них будет попадать клей, и керамика будет держаться намного лучше.

После облицовки у вас получится обычная стена с выводами под конструкцию

  • Когда отделка завершена, вам нужно установить кнопку, точнее ее декоративную верхнюю часть на место и прикрепить чашу. Это делается очень просто: она аккуратно навешивается на шпильки, после чего вам нужно совместить и зафиксировать вывод канализации и подвод воды для смыва — все достаточно просто, тут важна аккуратность и точность. Убедившись, что все стыки надежны, можно крепить унитаз;

Заглушки позволяют скрыть места крепления чаши, поэтому они должны быть в комплекте обязательно

  • Последний этап – включение воды и пробный смыв, важно проверить, нет ли протечек, и нормально ли работает система в целом. Если все как нужно, то работу можно считать успешно выполненной.

Вывод

Мало подобрать качественный подвесной унитаз – как установить его, придется разбираться намного дольше, зато вы получите отличный результат. Видео в этой статье поможет разобраться в вопросе еще лучше, но если у вас остались вопросы по теме, то задавайте их в комментариях.

Рейтинг

( 1 оценка, среднее 5 из 5 )

0 5 437

Понравилась статья? Поделиться с друзьями:

пошаговая инструкция и советы по монтажу и креплению к стене Santehnika-msk.ru

Напольные унитазы долгое время были вне конкуренции, но всё меняется. Владельцы современных квартир всё чаще делают выбор в пользу подвесных моделей. Удовольствие это не из дешевых, но это практически единственный недостаток такого решения. Зато в числе преимуществ конструкции её великолепный дизайн и удобство обслуживания.

Важно, чтобы установка подвесного унитаза была выполнена по всем правилам. Мы расскажем, как и в какой последовательности производятся работы, какие приспособления потребуются для крепления чаши. С учетом наших рекомендаций вы сможете все сделать самостоятельно или проконтролировать действия сантехников.

Подвесные унитазы: особенности конструкции и монтажа

Унитаз подвесного типа – один из самых современных видов сантехники, который отлично вписывается в интерьер любого санузла. Он отличается удобством эксплуатации и эстетическими характеристиками, занимает меньше места и упрощает уборку. Правда, времени на установку уходит больше, а стоимость выше – но часть средств можно сэкономить, занимаясь монтажом самостоятельно.

Навесной унитаз с инсталляцией

Для установки сантехники используют инсталляционные системы.

Такая конструкция выдерживает нагрузку до 400 кг – больше общего веса унитаза (в пределах 20-40 кг) и человека.

Рамы обеспечивают больше свободы для размещения унитаза по сравнению с блочной установкой и требуют меньше времени, хотя и обходятся дороже.

Необходимый инструмент для установки инсталлированного бачка:

  1. Это конечно же перфоратор с буром диаметром 10.
  2. Болгарка  — любая.
  3. Гаечный ключ на 13 или намного лучше когда у вас имеется трещотка с головкой 13.
  4. Молоток.
  5. Крестовая отвертка.
  6. Нож — подойдет любой.
  7. Рулетка.
  8. Маркер или карандаш.
  9. Уровень — желательно с магнитами.
  10. И самое главное это — аккуратность и внимательность.
  11. Пресс-клещи для металлопластика или паяльник для полипропилена.
  12. Газовый и разводной ключ и лен.
  13. Баллон хорошего силикона и пистолет, чтобы его выдавить.

Способы установки подвесного унитаза.

На данный момент разработаны два способа крепления подвесного унитаза: на инсталляцию или же на бетонное основание. Владелец сантехнического устройства вправе выбирать между этими вариантами, руководствуясь всего двумя критериями: если он хочет почти что стопроцентной гарантии крепления, которое не разойдется даже под серьезным механическим воздействием, то необходимо обратить внимание на монтаж на инсталляцию. Если же главная цель: установить унитаз быстрее и без особо существенных материальных затрат, то больше всего подойдет крепление на бетонное основание. Теперь уделим внимание аспектам каждого из этих способов.

Установка подвесного унитаза на инсталляцию.

Главная особенность данного способа крепления подвесного унитаза состоит в том, что устройство крепится к стене, при помощи предварительно вмонтированной в нее специальной рамы, которая и отыгрывает роль инсталляции. Для того чтобы правильно провести крепеж данным способом без помощи профессионалов, необходимо четко следовать плану монтажа, подразделяющемуся на несколько этапов:

— Установка рамы унитаза. Данный компонент конструкции устройства прикрепляется к полу и капитальной стене с помощью дюбелей, вставляемых в специально проделанные отверстия. Далее на месте крепления делается вывод труб канализации и водопровода. Сама инсталляция обязана быть ровной. Требование к ней: полное параллельное прилегание к стене, к которой она крепится. На данном этапе требуется определить высоту нахождения унитаза над полом. Этот показатель равняется сорока сантиметрам, однако меняется по желанию хозяев жилья;

— Подведение воды к бачку. По желанию владельца устройства подводку можно поставить как эластичную, так и жесткую. Помните, пока монтируется подводка, вентиль бачка необходимо держать в закрытом состоянии, иначе возможно возникновение ситуации с повреждением водопровода;

— Присоединение унитаза к канализационной системе. Данный этап начинается с того, что унитазный выпуск вставляется в отвод канализации, а после данной операции получившееся соединение скрепляется при помощи гофры. Для его совершения чашу подвесного унитаза ненадолго необходимо привинтить у инсталляции. После этого ее нужно заново снять, время ее монтажа наступит на одном из последующих этапов;

— Обшивка рабочей области гипсокартоном. Листы крепятся к раме уже в тот момент, когда она закреплена на стене. Зачастую инструкцией по обшивке гипсокартоном пользователя снабжает производитель товара, прилагающий алгоритм действий в комплекте с самим унитазом. Покрытие гипсокартоном можно проводить двумя способами: либо полностью обшив всю площадь стены, либо же покрыв только область самой инсталляции. Видео обшивки инсталляции гипсокартоном смотрите ниже.

Как видите, особых сложностей в самостоятельном монтаже подвесного унитаза на инсталляцию нет, необходимо лишь только с большим вниманием отнестись к монтажу самой рамы, так как от ее удачного и выверенного крепления зависит надежность всего итогового результата установки.

Монтаж подвесного унитаза на бетонное основание.

Данный способ отличается от предыдущего тем, что унитаз крепится не на раму, вмонтированную в стену, а на собственноручно созданное основание из бетона. В стандартный список деталей, требуемых при процессе установки унитаза таким способом, входят доски, гайки, шурупы и шайбы, два стержня, резьба которых не тоньше двух сантиметров, а длина в пределах от полуметра до восьмидесяти сантиметров, пластиковая труба не короче десяти сантиметров, сливная муфта и силиконовый герметик. В дальнейшем алгоритм действий по креплению подвесного унитаза без инсталляции выглядит так:

— в капитальную стену монтируются два стержня. В дальнейшем их хватит для того, чтобы выдерживать нагрузку в четыреста-пятьсот килограммов, чего хватает для прочной посадки унитаза;

— устанавливается высота унитаза, после чего можно подрезать и устанавливать муфту для слива;

— на досках, которые пойдут в качестве опалубки, рассчитываются места под отверстия для крепежей, после чего можно приступать к их установке;

— вычисляется длина заглубления стержней (обычно она не должна превышать пятнадцати сантиметров), после чего их фиксируют в стене с помощью специального клея для бетона;

— далее примеряется чаша унитаза, а затем можно приступать к бетонированию, итогом которого должен стать цельный блок из бетона, поддерживающий открытость муфты и располагающий выступающими штырями;

Дальнейший процесс установки навесного унитаза на бетонное основание не имеет никаких принципиальных различий с процессом крепления стандартного напольного унитаза. Присоединяется слив, герметизируются стыки, чаша устанавливается на стержни, которые сверху фиксируются гайками. Последним штрихом становится установка сливного бачка над чашей.

В чем принципиальное различие данного способа установки подвесного унитаза с предыдущим, так это в отсутствии необходимости покупки и монтажа дорогостоящей стальной рамы. Именно при помощи такого метода установки сантехнического прибора удастся сэкономить немало финансовых ресурсов.

Крепление без инсталляции

Как крепить подвесной унитаз, если в силу каких-то причин использовать систему инсталляции для унитаза невозможно?

Стоит сразу оговорить: бачок со скрытым монтажом все равно желательно приобрести. Впрочем, есть более компактная альтернатива – клапан, создающий на несколько секунд короткое замыкание между унитазом и стояком холодного водоснабжения. Разумеется, такая система смыва очень чувствительна к давлению холодной воды.

Каким будет в этом случае крепеж для подвесного унитаза?

Им станут две шпильки с резьбой М20, гайками и шайбами. Наша задача – надежно зафиксировать их в стене или другой конструкции, обеспечив стандартную для подвесных унитазов максимальную нагрузку в 400 килограммов.

Этот нехитрый набор может заменить дорогую рамную инсталляцию.

Способов сделать это несколько.

1. Самый универсальный из них – собрать опалубку и залить бетонную стойку, в которую на нужной высоте предварительно будут вставлены шпильки. Ширина шайб и гаек с тыльной стороны не даст им оказаться выдернутыми из бетона.

    2. Стену из кирпича или даже газобетона можно пройти насквозь длинным буром соответствующего диаметра. Затем с противоположной стороны отверстия рассверливаются под диаметр шайб. После того, как шпильки вставлены, а унитаз притянут, отверстия шпаклюются заподлицо со стеной.

    3. Наконец, в случае бетонной стены может выручить пара длинных (не менее 120 мм) анкеров, к которым придется заказать токарю очень специфичные гайки в форме грибка. Анкер вначале затягивается без установленного унитаза, и лишь затем, когда он уже расперт в стене, крепится хрупкая фаянсовая чаша.

    Невысокая бетонная колонна с замурованными в нее шпильками стала прочным креплением для подвесного унитаза.

    Преимущества и недостатки подвесных унитазов

    Подвесные унитазы набирают популярность благодаря своим основным преимуществам перед напольными:

    нестандартный внешний вид позволяет создать эксклюзивный интерьер в помещении

    благодаря конструкционным особенностям экономит место

    скрытый монтаж всей коммуникационных труб и шлангов придаст санузлу более эстетичный вид

    свободный доступ к напольному покрытию облегчит уборочные работы

    При большом количестве положительных характеристик подвесной унитаз наделен некоторыми недостатками:

    более высокая цена на модельный ряд подвесной системы

    достаточно сложный монтаж, требующий навыков в данной работе

    скрытые коммуникации создают сложный доступ при обслуживании

    Полезные советы

    • Предусмотрите технологический люк чуть ниже кнопки слива. Это существенно облегчит обслуживание бачка и его ремонт при необходимости.
    • Используйте современные кнопки слива, которые позволяют экономить воду. Это могут быть две отдельные кнопки, одна из которых сливает полный объем воды бачка, а другая – половину. Другой вариант – наличие кнопок «Пуск» и «Стоп».
    • Продумайте расположение кнопки слива относительно элементов кафеля. Оформляйте кнопку или строго между двумя плитками, или в центре одной из них.
    • Верхний край унитаза должен быть не выше 45 см от пола и не ниже 40 см.
    • Толщина стены, скрывающей систему инсталляции, не должна быть больше 7 см.
    • Между крепежными отверстиями унитаза выдерживается стандартное расстояние – 18 или 23 см.
    • Контролируйте правильность установки на всех этапах работ. Это поможет избежать грубых ошибок при монтаже и проблем в процессе эксплуатации сантехнического оборудования.

    Установленный по всем правилам унитаз с инсталляцией способен выдержать нагрузку до 400 кг! Если вы сомневаетесь, что сможете произвести все работы правильно и качественно, советуем прибегнуть к помощи квалифицированных специалистов. Ну а сэкономить бюджет, безусловно, поможет самостоятельный монтаж системы инсталляции. Смело используйте технологические и дизайнерские ноу-хау для создания оригинального и практичного интерьера.

    Наш ассортимент:

    Обзор производителей

    Ниже представлена таблица, в которой собраны лучшие производители с учетом различных критериев.

    Рейтинг производителей по нескольким критериям

    Надеемся, эта таблица позволит ответить на вопрос, какой из производителей лучше. Следует учитывать, что на рынок выходят новые модели, следовательно, объективность и актуальность выборки может быть не достоверной.

    Заключение

    Несмотря на отрицательные характеристики подвесных моделей унитазов, собственники жилья предпочитают оформить ванную комнату, заменив привычный напольный вариант, нестандартным решением.

    При наличии необходимого набора инструментов, опыта работы, знаний и навыков монтаж подвесного унитаза можно осуществить своими руками, при этом сэкономить семейный бюджет на дорогостоящих услугах мастеров.

    При соблюдении норм и правил монтажа новый подвесной унитаз прослужит долгие годы.


    Источники:

    • https://sovet-ingenera.com/santeh/unitaz/ustanovka-podvesnogo-unitaza.html
    • https://santehnika.guru/unitazy-i-bide/ustanovka-podvesnogo-unitaza.html
    • https://www.masterovoj66.ru
    • https://o-remonte.com/ustanovka-i-montazh-podvesnogo-unitaz/
    • https://kanalizaciyadoma.ru
    • https://rukozhopim.ru
    • https://kanalizacia-doma.ru/ustanovka-podvesnogo-unitaza-s-installyatsiej.html
    • https://www.kanalizaciya-stroy.ru/podvesnoy-unitaz.html

    Как установить подвесной унитаз — Монтаж на инсталляцию

    Одним из преимуществ подвесного унитаза является его уникальная конструкция, которая при знании некоторых нюансов позволяет выполнять быструю и качественную установку. Кроме того, такие унитазы обладают высокой надежностью, ведь ремонт уже установленного консольного унитаза может вызывать некоторые затруднения. Именно по этой причине производители таких систем поставляют их потребителю в полностью готовом к применению виде, а от монтажника требуется только подготовить для него нишу и правильно собрать систему, четко придерживаясь инструкции производителя.

    Состоит консольный унитаз из двух основных частей:

    1. это инсталляция
    2. и непосредственно сам унитаз, а вернее, его чаша.

    Последняя в процессе установки практически не вызывает трудностей, а вот с первой придется разбираться достаточно подробно.

    Geberit-Duofix инсталляция

    Инсталляция для подвесного унитаза представляет собой металлическую регулируемую по высоте раму (консоль), на которой установлен плоский пластиковый бачок со всеми необходимыми механизмами и трубопроводами.

    Кроме того, нижняя часть консоли оснащена специальными отверстиями для шпилек, с помощью которых выполняется крепление чаши унитаза.

    Кроме двух основных частей, для установки подвесного унитаза понадобится отдельно приобрести кнопку слива и патрубки соединения унитаза с инсталляцией.

    Все части такой конструкции реализуются отдельно – инсталляция сама по себе, унитаз, кнопка и патрубки аналогично.

    Содержание

    1. Виды систем инсталляций
    2. Блочная инсталляция
    3. Рамочная инсталляция
    4. Инструменты для монтажа подвесного унитаза с инсталляцией своими руками
    5. Видео: Установка ИНСТАЛЛЯЦИИ подвесного УНИТАЗА от А до Я
    6. Определяем место для установки подвесного унитаза
    7. Как правильно осуществить предварительную разметку?
    8. Видео: Установка ИНСТАЛЛЯЦИИ подвесного УНИТАЗА Grohe Монтаж от А до Я
    9. Подвод канализации
    10. Монтаж рамы с бачком
    11. Видео: Установка подвесного унитаза инсталляции разными способами
    12. Подключение коммуникаций
    13. Нужна ли прокладка между унитазом и инсталляцией
    14. Обшивка и внешняя отделка ниш для инсталляции
    15. Видео: Как установить подвесной унитаз с инсталляцией
    16. Отделочные работы
    17. Установка навесного унитаза
    18. Инструкция по монтажу кнопки (панели) слива на инсталляцию
    19. Видео: Установка подвесных унитазов на системы инсталляции
    20. Видео

    Виды систем инсталляций

    Современный рынок строительного и сопутствующего оборудования предлагает два вида инсталляционных систем. Оба варианта удобны и практичны, а выбор зависит от того, к каким стенам будет крепиться конструкция и на какие ее части придется основная эксплуатационная нагрузка.

    Блочная инсталляция

    Блочная инсталляция – наиболее простой, бюджетный вариант, однако, для ее установки нужны определенные условия. Использовать конструкцию можно только на капитальной стене, предварительно подготовив в ней нишу для размещения бачка и мест подключения к канализации с водопроводом.

    Второй вариант предполагает обмуровку системы кирпичом, маскировку гипсокартоном или другим листовыми материалами с последующей декоративной облицовкой. Производятся эти действия только по окончании всех монтажных мероприятий.

    Видео: Как установить подвесной унитаз на инсталляцию

    Видео: Установка подвесного унитаза.

    Для крепления требуются прочные анкеры. Именно на них приходится главная эксплуатационная нагрузка. К основным достоинствам модели относятся разумная цена и возможность применять инсталляцию не только в комплекте с подвесными, но и со стационарными напольными унитазами.

    Рамочная инсталляция

    Рамочная инсталляция принадлежит к более сложному типу конструкции, но дает возможность закрепить унитаз на тонких пустотелых перегородках или стенах из гипсокартона. Считается очень надежной системой и имеет все характеристики для того, чтобы удерживать и сантехнический модуль, и саму себя.

    Рамочная инсталляция

    Рамочная инсталляция размещается на полу или фундаменте.

    Допускает несколько вариантов крепления: специальными элементами к четырем точкам стены, к двум точкам на полу и двум -на стене, либо только к основанию пола посредством устойчивых лап. Основная нагрузка поступает на нижнюю часть основания.

    Главным достоинством рамной инсталляции являются регулируемые ножки. Их выставляют на любую нужную и удобную для себя высоту. Конструкция подходит для монтажа в помещениях нестандартной формы, легко вписывается в самый неожиданный дизайн и может располагаться даже в углу, не скрадывая полезного пространства санузла.

    Габариты блочных систем всегда стандартны. Их ширина составляет 50 сантиметров, глубина колеблется от 10 до 15 см, а высота не превышает 1 метра. Рамные инсталляции имеют ширину базовой основы от 50 до 60 см, глубину – от 15 до 30 см, а высоту (за счет регулируемых ножек) – от 80 см до 1,4 метра.

    Для деревянных домов или некапитальных построек специалисты рекомендуют покупать максимально широкие и невысокие системы. Это дает возможность снизить нагрузку на стены и обеспечивает нормальное функционирование модуля в течение длительного времени

    Инструменты для монтажа подвесного унитаза с инсталляцией своими руками

    Чтобы выполнить установку понадобится также ряд инструментов, прежде всего:

    1. перфоратор
    2. сверла по бетону, соответствующие крепежу.
    3. строительный уровень,
    4. рожковые накидные ключи,
    5. рулетка,
    6. карандаш для выполнения разметки,
    7. нож для подрезки гипсокартона и т.п.

    Порядок монтажа подвесного унитаза

    Схематически порядок работ при установе унитаза с инсталляцией самостоятельно можно представить в виде ряда основных шагов:

    1. Сделать в стене нишу подходящего размера.
    2. Подвести к нише канализацию.
    3. Выполнить установку рамы-инсталляции.
    4. Подвести к месту монтажа трубы холодного водоснабжения.
    5. Подключить бачок унитаза.
    6. Закрыть нишу, установить кнопку смыва и выполнить отделку.
    7. Навесить унитаз, подключив к бачку, а также к канализации.
    8. Понадобится также некоторое количество гипсокартона, как для монтажных, так и для отделочных работ.

    Каждый этап работ по установке навесного унитаза требует пристального внимания. Срок эксплуатации устройства, количество и характер поломок во многом зависят от качества выполнения монтажных работ.

    Результаты даже незначительных погрешностей, допущенных в процессе установки, могут стать очевидными не сразу, а только в процессе эксплуатации.

    Ремонт может оказаться очень затратным и трудоемким, поэтому лучше сразу правильно установить все элементы этого устройства, чем потом переделывать.

    • См. Что выбрать напольный или подвесной унитаз, плюсы и минусы конструкций

    Видео: Установка ИНСТАЛЛЯЦИИ подвесного УНИТАЗА от А до Я

    Определяем место для установки подвесного унитаза

    В первую очередь необходимо решить, где будут располагаться инсталляционная конструкция и унитаз. Если домашняя ванная комната имеет небольшие габариты, стоит выделить место в угловой части помещения или разместить систему так, чтобы она не мешала естественному проходу.

    Специалисты утверждают, что разумнее всего установить комплекс туда, где находился старый унитаз. Там уже выведены  канализационные и водопроводные коммуникации, что существенно облегчает и ускоряют процесс монтажа.

    Видео: Основные ошибки при установке инсталляции. Установка от А до Я.

    Видео: Самая Простая установка Инсталляции унитаза и Скрытой кнопки. Показываю ВСЕ ЭТАПЫ!

    Если в малогабаритном санузле недостаточно места для расположения обычной модели опорной рамы для подвесной сантехники, отличным выбором станет угловой унитаз.

    Как правильно осуществить предварительную разметку?

    Для выполнения разметки берут простой карандаш или маркер, рулетку и строительный уровень. Все замеры делают с учетом габаритов самой инсталляции. Чтобы последующая установка была корректной, сначала определяют место расположения центральной оси конструкции и отмечают его ровной линией.

    Затем рулеткой замеряют расстояние от условного края инсталляции до стены – оно не должно быть меньше 13,5 мм. Обозначают штрихами на стене область, где предположительно будет находиться сливной бачок и помечают на полу и стенах места для крепежных механизмов оборудования.

    Правильно сделанная разметка дает возможность установить инсталляцию именно там, где она не будет загромождать пространство и мешать входу и выходу в ванную комнату.

    Видео: Установка ИНСТАЛЛЯЦИИ подвесного УНИТАЗА Grohe Монтаж от А до Я

    Подвод канализации

    Перед установкой рамы необходимо позаботиться о правильном подводе канализационной трубы к месту монтажа. Понадобится труба с диаметром 100 мм. Ее следует проложить максимально близко к полу, при этом необходимо обязательно выдержать правильный уклон.

    Место подключения должно оказаться в 250 мм от центра стенной ниши. На горизонтальную часть трубы надевают косой отвод с углом 45 градусов. После выполнения этих операций можно приступать к монтажу инсталляции.

    Монтаж рамы с бачком

    Для монтажа инсталляции унитаза предусмотрены четыре точки. В двух местах ножки рамы крепятся к полу, и еще в двух местах раму закрепляют на стене с помощью кронштейнов. При этом обязательно следует использовать строительный уровень, чтобы конструкция стояла идеально ровно и по вертикали, и по горизонтали.

    Для этого рекомендуется проверить положение рамы с разных сторон.

    Если инсталляция будет установлена даже с небольшим перекосом, в работе внутреннего механизма могут возникнуть перебои, что приведет к скорой поломке конструкции. Чтобы выровнять положение рамы по вертикали, используют регулируемые ножки.

    Горизонтальное положение выставляют с помощью стеновых креплений, положение которых также можно изменить нужным образом. После того, как положение инсталляции точно выставлено и зафиксировано, можно привинтить ее к стене. Для придания раме большей устойчивости ножки можно дополнительно зацементировать.

    Видео: Установка подвесного унитаза инсталляции разными способами.

    Видео: МОНТАЖ И УСТАНОВКА ИНСТАЛЛЯЦИИ УНИТАЗА СВОИМИ РУКАМИ. Обшивка инсталляции гипсокартоном.

    Слоя стяжки в 20 см высотой будет достаточно, но эта мера обязательной не является.

    Высота ножек рамы, предназначенной для подвесного унитаза, может регулироваться. Это позволяет выставить конструкцию горизонтально строго по уровню.

    Высота ножек рамы может регулироваться.

    Высота ножек рамы, предназначенной для подвесного унитаза, может регулироваться.  Это позволяет выставить конструкцию горизонтально строго по уровню.

    В нижней части инсталляции есть несколько отверстий, предназначенных для дальнейшего монтажа навесной чаши. Расстояние между полом и этими отверстиями должно составлять примерно 300-400 мм, чтобы можно было чашу унитаза повесить достаточно высоко от пола. В эти отверстия следует установить специальные шпильки.

    Их вставляют до упора в стену и закрепляют специальными гайками. Шпильки предназначены для последующего навешивания унитаза.

    Шпильки для навешивания чаши унитаза

    Шпильки, которые предназначены для навешивания чаши унитаза, необходимо вставить в соответствующие отверстия на раме и закрепить на стене.

    Видео: Установка подвесного унитаза инсталляции разными способами

    Подключение коммуникаций

    Начать следует с подключения канализации. Обычно инсталляция комплектуется специальным черным отводом, предназначенным для этого соединения. Его следует подогнать к канализационной трубе. Вторую сторону отвода крепят на инсталляции специальными клипсами.

    Подключение к водопроводу производят с правой или с левой стороны от инсталляции. Водопроводную трубу соединяют с помощью уже установленного в конструкции резьбового соединения.

    Специалисты рекомендуют использовать современные трубы из полипропилена или меди как самый долговечный и надежный вариант, а также установить удобное разъемное соединение.

    Для подведения воды к бачку можно использовать и обычные гибкие шланги. Это простой в монтаже и недорогой вариант, но срок службы шлангов меньше, чем у труб, поэтому следует считаться с необходимостью сложного ремонта для их замены.

    На этом этапе необходимо выполнить проверку надежности соединения бачка с водопроводной системой. Для этого нужно открыть кран подачи воды, который находится внутри бачка, и наполнить емкость. Затем все соединения проверяют на наличие протечек и устраняют неисправности, если это необходимо. Сливать воду при этом не обязательно.

    Проверку канализационного соединения можно выполнить следующим образом: надеть на шпильки чашу и выполнить пробный смыв, не закрепляя конструкцию.

    После этого чашу следует снять с крепления, проверить наличие или отсутствие протечек, а затем продолжить монтаж.

    Нужна ли прокладка между унитазом и инсталляцией

    Между унитазом и кафелем прокладка-демпфер.

    Между унитазом и кафелем нужна прокладка-демпфер. Иначе плитка может расколоться.

    Прокладка для подвесного унитаза Alcaplast M91

    Звукоизоляционная прокладка для подвесного унитаза или с функцией биде. Компенсирует неровности между унитазом или биде и облицовочной плиткой, поглощает вибрации стены, не имеет эффекта памяти. Материал XPLE (пенополиэтилен).

    Установка подвесного унитаза не требует специальной подготовки и использования сложных инструментов. Но при отсутствии опыта лучше обратиться за помощью к опытным специалистам. Это избавит вас от неприятных «сюрпризов» в виде протечек.

    Обшивка и внешняя отделка ниш для инсталляции

    Для того, чтобы обшить подвесной унитаз, необходимо воспользоваться шаблоном, прилагающимся к изделию. Раскрой лицевой части таким способом выполнить легче: все технологические отверстия будут на своем месте.

    Видео: Самая Простая и Быстрая установка Унитаза! Подробная инструкция.

    Видео: Установка унитаза на инсталляцию, со скрытым креплением

    Для обшивки лучше всего использовать влагостойкий гипсокартон. Его крепят саморезами к заранее сооруженному каркасу из металлического профиля. Первые вертикальные стойки устанавливают возле рамы подвесной сантехники, прикрепляя их к трубам каркаса саморезами.

    Гипсокартон должен быть в два слоя.

    Поверх него с помощью плиточного клея выполняют облицовку таким же кафелем, каким отделывают остальные стены. Можно использовать влагостойкие интерьерные краски.

    По окончании отделки окончательно устанавливают чашу на шпильках, вкрученных в раму, и повторно проверяют герметичность соединения ее с трубой канализационной системы.

    Видео: Как установить подвесной унитаз с инсталляцией

    Отделочные работы

    Если инсталляция установлена правильно, а бачок не протекает, нужно зашить нишу листом гипсокартона и выполнить отделочные работы. Рекомендуется взять двойной лист специального влагостойкого гипсокартона. Обычный гипсокартон будет вскоре поврежден из-за контакта с конденсатом.

    Чтобы правильно вырезать все монтажные отверстия в листе и не испортить материал, используют шаблон для раскройки. Обычно такой шаблон поставляется в комплекте с инсталляцией.

    Когда инсталляция установлена и все необходимые коммуникации подведены, нишу зашивают листом влагостойкого гипсокартона, по которому затем выполняются отделочные работы.

    В ванной комнате стены чаще всего облицовывают керамической плиткой. К дальнейшим работам по установке подвесного унитаза можно приступать только по окончании этого этапа.

    Установка навесного унитаза

    Этот этап можно назвать самым простым, поскольку основной объем работ уже выполнен. Но сначала рекомендуется подождать до полного высыхания слоя плиточного клея. Выполняют монтаж чаши унитаза следующим образом:

    • Подгоняют размеры патрубка сливного бачка, который должен на 50 мм выступать за стену.
    • Таким же образом подрезают патрубок, предназначенный для канализационного слива.
    • Устанавливают патрубки на предназначенные для них места.
    • Надевают на установленные ранее шпильки и патрубки специальную прокладку большого размера, по конфигурации она похожа на усеченную пирамиду.
    • Надевают чашу унитаза на шпильки, надежно соединив ее с патрубками.
    • Устанавливают пластиковые вставки и резиновые прокладки.
    • Надевают и затягивают крепежные гайки.
    • Обрезают выступающую часть резиновой прокладки.

    После этого можно проверить работу канализации, спустив в чашу унитаза воду из бачка. Чтобы отрегулировать высоту чаши унитаза над полом, можно изменять положение выдвижных штифтов и шпилек, предназначенных для навешивания чаши. При этом обычно ориентируются на рост посетителя.

    Навешивание унитаза с инсталляцией, его подключение к канализации и бачку, а также установка кнопки слива выполняется после окончания отделочных работ

    Универсальной высотой считается расстояние в 40 см от края чаши до уровня пола.

    Инструкция по монтажу кнопки (панели) слива на инсталляцию

    Монтаж кнопки слива на инсталляцию необходимо выполнять по инструкции:

    1. Обрезать монтажную коробку на инсталляции по уровню лицевой поверхности стен
    2. Отмерить необходимое расстояние крепежных болтов и рабочих стержней
    3. Обрезать крепежные болты и рабочие стержни как на рисунке
    4. Установить раму панели слива OLI и закрутить крепежные болты
    5. Установить рабочие стержни как на рисунке
    6. Аккуратно закрепить панель слива OLI на раме
    7. После установки проверить работу кнопок: правая клавиша – малый слив, левая клавиша – полный слив

    Видео: Установка подвесных унитазов на системы инсталляции

    Видео

    МонТаж Инсталляции и Установка ПодвеСного Унитаза

    Установка подвесного унитаза скрытого монтажа. Основная ошибка при установке (Primera Topic)

    Установка унитаза на инсталляцию

    Как установить подвесной унитаз. Монтаж, установка инсталляции для унитаза своими руками

    Установка подвесного унитаза на инсталляцию

    МОНТАЖ ПОДВЕСНОГО УНИТАЗА .УСТАНОВКА УНИТАЗА НА ИНСТАЛЛЯЦИЮ .

    Как установить подвесной унитаз с инсталляцией

    Установка подвесного унитаза на инсталляцию

    Как установить повесить подвесной унитаз. Монтаж унитаза на инсталляцию

    Установка подвесного унитаза на инсталляцию

    Инсталляция для унитаза. Как правильно установить своими руками

    Установка инсталляции унитаза в современном ремонте ванной комнаты

    Как правильно установить подвесной унитаз

    Технология монтажа подвесного унитаза

    Классически унитазы – напольные приспособления. К такому размещению унитаза все давно привыкли. Однако с недавних пор у этих моделей появились конкуренты в виде подвесных унитазов, имеющих иной способ установки. Очевидно, что монтаж такого унитаза немного сложнее. В то же время, никто не мешает разобраться в инструкции пользователя и самостоятельно выполнить монтажные работы. Если же какие-то моменты неясны, тогда остается два пути. Можно обратиться к специалисту или поискать дополнительную информацию, чтобы «расставить все точки над i». Эта статья позволит вам получить именно такую информацию.

    Особенности строения подвесного унитаза

    • В основе всей конструкции находится мощная стальная рама, имеющая возможность регулировки высоты крепления. Сама рама закрепляется на полу и на стене (если стена не из гипсокартона). На раме имеются специальные штыри, к которым крепится чаша унитаза.
    • На каркасе из металла располагается пластиковый бачок для слива. Бачок дополнительно изолируется с помощью стиропола, предупреждающего образование конденсата.
    • Кнопка спуска воды смонтирована на специальном вырезе сливного бачка. С помощью этого отверстия осуществляется доступ к внутреннему механизму бачка при ремонте или обслуживании. Современные модели имеют двойную кнопку, которая позволяет управлять количеством сливаемой воды. Такая конструкция обеспечивает экономное использование унитаза в случаях, когда нет необходимости в большом объеме воды.
    • Чаша унитаза является видимой частью всего смонтированного механизма – все остальное будет скрыто от глаз обшивкой.
    • Элементы для закрепления конструкции и специальные инструменты поставляются с изделием. При покупке такого унитаза паковку нужно проверить на предмет наличия всех необходимых приспособлений.
    • Дополнительные детали, которые нужно приобрести для подключения унитаза (отвод для обустройства стока, шпильки, лента из тефлона, гибкий шланг) могут иметь разную комплектацию у разных производителей. Поэтому разумно будет сначала приобрести унитаз, а затем, в зависимости от необходимости, остальные комплектующие согласно инструкции производителя.

    Процесс монтажа подвесного унитаза

    1. После того, как в месте установки унитаза смонтирована канализационная труба (с диаметром равным 110 миллиметров), с помощью дюбелей на полу и на капитальной стене из кирпича или бетона закрепляется стальная рама устройства. Причем при установке следят за тем, чтобы боковые части рамы находилась в соответствующих плоскостях со стеной и полом. Пользуясь обыкновенным строительным уровнем и специальными регулировочными приспособлениями на раме сделать это совсем несложно. Высоту расположения чаши можно выставить в пределах около 40 см от пола или больше/меньше в зависимости от роста тех, кто будет пользоваться унитазом.
    2. Если еще этого не сделано, подключить трубу для подвода воды к устройству. При этом важно не забыть закрыть вентиль бачка. Подвод воды лучше осуществлять надежной трубой, а не гибким шлангом.
    3. С помощью гофры соединить канализационную трубу и выпускное отверстие чаши унитаза. Перед постоянным закреплением нужно сделать проверочный слив. Для этого сначала нужно предварительно «наживить» чашу на каркас устройства, а потом нажать кнопку слива. После этой процедуры чаша обратно снимается, так как окончательно она устанавливается на последнем этапе монтажа всей системы.
    4. Обшить несущую раму двойными листами водостойкого гипсокартона. Гипсокартон крепится как к самой раме, так и к металлическому профилю на стене. В прилагаемой к унитазу инструкции должен быть шаблон, с помощью которого можно легко вырезать листы гипсокартона нужного размера, а также сделать в них необходимые технологические отверстия.
    5. Облицовка сооружения керамической плиткой осуществляется по вашему вкусу и в соответствии с дизайном всего санузла.
    6. После высыхания смеси, на которой держится плитка, производят окончательное закрепление чаши унитаза на раме. Одев чашу на шпильки, их вворачивают в металлический каркас, который скрыт под облицовкой.

    На этом заканчивается установка и подключение подвесного унитаза. Если все сделано правильно, приспособлением можно начинать пользоваться.
    Помните, что распространенное мнение о том, что подвесной унитаз дает возможность сэкономить место в санузле зачастую ошибочно. Это связано с тем, что для монтажа опорной рамы уже требуется дополнительное место, в отличие от ситуации с классическим напольным унитазом.

    Сегодня подвесной унитаз перестал быть дорогим удовольствием только для некоторых. Хотя такие модели все еще дороже своих классических «собратьев», они уже заняли прочную нишу в своем сегменте рынка сантехники. Все больше людей при смене унитаза отдают предпочтение навесному варианту. Если вы решили установить такое приспособление своими руками, пользуясь советами данной статьи, можете смело приступать к работе. Если же это вам не по силам, обращайтесь к проверенным специалистам, которые смогут гарантировать качественный монтаж подвесного унитаза.

    Видеоинструкция по монтажу подвесного унитаза

    Видеоролик подробно и последовательно освещает все этапы монтажа подвесного унитаза.

    Rating: 3.7/5 (3 votes cast)

    Как установить подвесной унитаз — технология монтажа, 3.7 out of 5 based on 3 ratings

    Читайте также:

    Руководство по установке настенных унитазов своими руками

    Идея настенных унитазов возникла в самом начале планирования и подготовки к полной реконструкции ванной комнаты. Мы решили, что все будет крепиться к стене; унитазы, тумбы, умывальники, смесители. Причины этого:

    -Экономия места. Настенные унитазы могут сэкономить от 8 до 12 дюймов перед чашей по сравнению с традиционными туалетами.

    — Высота чаши регулируется при установке. Большой плюс, если вы считаете, что ваш старый унитаз слишком короткий.

    -Легкость очистки. Вы знаете это отвратительное место за унитазом, до которого вы никогда не дотянетесь, так что оно никогда не станет чистым? У настенных унитазов такой проблемы нет.

    — Дизайн эстетический. Нам просто нравится, как это выглядит.



    Для начала вам потребуется доступ к каркасу, канализационным трубам и водопроводу. Поскольку я полностью переделывал обе ванные комнаты, у меня было это в избытке.

    Первоначальная конфигурация ванной комнаты включала два напольных туалета, установленных спиной к спине на противоположных сторонах прилегающей стены, с 3-дюймовой чугунной канализационной трубой для обоих. Я основывал большую часть нового дизайна для обеих ванных комнат на сохранении 3-дюймовых канализационных труб примерно в одном и том же положении.

    Настенные туалеты – Каркас



    Каждая рама настенного унитаза имеет особые требования к расстоянию между стойками. Многие также предлагают рамы баков для конструкции 2 × 4 или 2 × 6. Поскольку я строил новую стену, в которой будут размещаться рамы резервуара, я решил обрамить ее из пиломатериалов 2 × 6 для дополнительной прочности конструкции и большего места для линий канализации и водоснабжения.

    Наши рамы резервуаров Geberit Duofix требовали расстояния между стойками 19 3/4″, поэтому я обязательно предусмотрел это при каркасе стены. Обратите внимание, что сантехнический код требует 15 дюймов свободного пространства по обе стороны от центра унитаза. Обязательно учитывайте это при планировании расположения туалетов и всего остального в ванной комнате. Узнайте больше о кодах, разрешениях и проверках (здесь). В настенных туалетах также требуется, чтобы сливная труба опускалась прямо внутрь стены и проходила через нижнюю пластину. Это требует либо большей части, либо полного удаления части нижней пластины. Обязательно добавьте гвоздевые пластины или металлическую ленту для защиты сливной трубы при установке готовой стены.

    Сестринские шпильки и/или дополнительные блокираторы с обеих сторон шпилек рамы резервуара также являются хорошей идеей, чтобы добавить прочности и жесткости стене.

    Промывка



    Особенно важно установить раму резервуара точно заподлицо с поверхностью элементов рамы. После установки готовой стены в гостевом санузле и монтажа унитаза обнаружил зазор между задней частью гипсокартона и лицевой стороной каркаса бачка. Это привело к тому, что гипсокартон, а не металлический каркас, взял на себя вес чаши. Мне пришлось вырезать кусок гипсокартона и заменить его фанерой, чтобы обеспечить прочное соединение между дном чаши и металлическим каркасом резервуара.

    Еще одно замечание об этом этапе установки настенного унитаза. Хотел бы я знать раньше. Крепежные болты, прилагаемые к раме нашего резервуара, очень свободно входили в резьбу рамы. Я закончил, опять же после установки готовой стены, закрепив болты на раме с шайбами ​​и гайками. Об этом не было ни слова в руководстве по установке или в видеороликах производителя, которые я нашел. Это спасло бы от вырезания большего количества гипсокартона.

    Настенные туалеты – Сантехника



    Самым сложным аспектом установки настенного унитаза является размещение 3-дюймовых канализационных труб. Глубина и расстояние между балками, доступ к подполью и другие детали каркаса могут быть основными ограничениями, если вам нужно изменить маршрут этих больших труб. Из-за этого я решил оставить 3-дюймовый двойной фитинг из чугуна и дренажную трубу там, где они были, и спроектировать большую часть остального пространства вокруг этого неподвижного элемента. Водоснабжение было намного проще. Я использовал PEX для всех новых линий подачи и колено 1/2″ NPT с адаптером PEX для соединения с резервуаром. Так как это был разрешенный проект, а мою работу проверяли, я следовал общепринятой практике не ходить в туалет из-за грубой инспекции. В стандартном напольном унитазе фланец обычно устанавливается и закрывается крышкой для чернового входа. В моем случае я заглушил сливные линии до нужной высоты, а затем закрыл заглушками Fernco, чтобы заполнить систему DWV для тестирования. Инспектор был не очень хорошо знаком с настенными унитазами, но, похоже, был доволен моей работой и дал мне разрешение на черновую сантехнику.0003

    Настенные туалеты – чаша



    При планировании установки настенного унитаза обязательно выберите совместимое сочетание чаша/бак. Не все марки и модели чаш будут работать со всеми марками и моделями резервуаров, и у вас может оказаться ограниченный выбор для той или иной модели. Мы выбрали миски Duravit Rimless и пока очень ими довольны. После установки готовой поверхности стены я прикрепил чашу к каркасу резервуара. Как я уже отмечал ранее, особенно важно, чтобы между задней поверхностью готовой стенки и передней поверхностью рамы резервуара был нулевой зазор. Возможно, потребуется использовать тонкую полоску из твердой древесины, фанеры или чего-то подобного, чтобы устранить любой зазор. Следуя инструкции по установке, я измерил и обрезал патрубки входа и выхода воды.

    Настенные туалеты – чаша



    При планировании установки настенного унитаза обязательно выберите совместимое сочетание чаша/бак. Не все марки и модели чаш будут работать со всеми марками и моделями резервуаров, и у вас может оказаться ограниченный выбор для той или иной модели. Мы выбрали миски Duravit Rimless и пока очень ими довольны. После установки готовой поверхности стены я прикрепил чашу к каркасу резервуара. Как я уже отмечал ранее, особенно важно, чтобы между задней поверхностью готовой стенки и передней поверхностью рамы резервуара был нулевой зазор. Возможно, потребуется использовать тонкую полоску из твердой древесины, фанеры или чего-то подобного, чтобы устранить любой зазор. Следуя инструкции по установке, я измерил и обрезал патрубки входа и выхода воды.

    Единственное, чего еще не хватает, так это пластины привода смыва, которую я планирую изготовить на заказ в мастерской, чтобы она подходила к остальной отделке ванных комнат. Ищите обновление, когда оно будет завершено.

    Настенные туалеты Плюсы и минусы · Fontan Architecture

    Туалеты можно разделить на две категории: напольные и настенные (также называемые подвесными). Как и любое другое приспособление или отделка, которые вы выбираете для ремонта нового дома, туалеты имеют последствия, связанные с эстетикой, эргономикой, стоимостью, установкой и обслуживанием. В то время как напольные унитазы являются историческим стандартом, их настенные аналоги — серьезный вариант для рассмотрения.

    Настенный унитаз имеет бачок и опоры, установленные в стене за унитазом. Это экономит место, облегчает уборку и имеет современный вид. Подвесные унитазы, как правило, являются более дорогим вариантом, но их установка не требует вырезания в полу для размещения слива. Вместо этого в проектах реконструкции можно установить водостоки в стене.



    Эстетика модерна

    Если вы хотите, чтобы ваша ванная комната выглядела аккуратно и современно, подвесной унитаз — это элегантное и компактное решение. Это устраняет неприглядный резервуар, который всегда присутствует в напольном варианте.

    Некоторые настенные унитазы на рынке более утилитарны, имеют квадратный и традиционный вид (вспомните общественный туалет). Тем не менее, подавляющее большинство вариантов имеют современную эстетику, что может быть привлекательным преимуществом для одних и недостатком для других. В конце концов, дизайн ванной комнаты зависит от личных вкусов, и эстетика настенного унитаза, безусловно, не для всех.

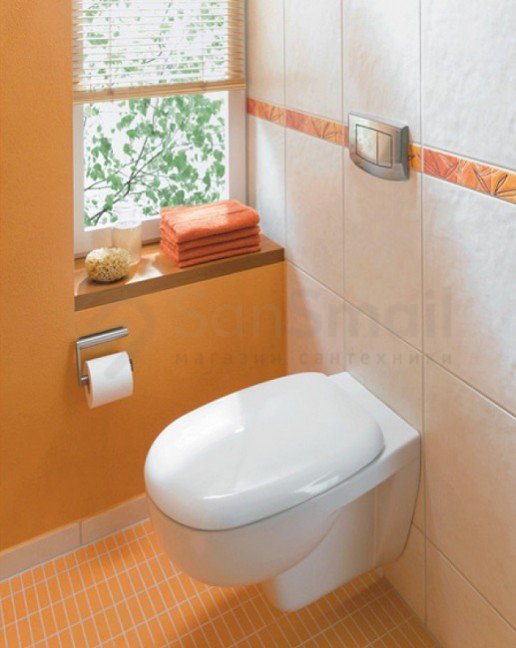

    Современный настенный унитаз и нажимная пластина



    Бачок внутри стены

    Бачок подвесного унитаза, что неудивительно, вмонтирован в стену. В этом основное отличие подвесных унитазов от напольных.

    Установка бачка подвесного унитаза внутри стены позволяет сэкономить до десяти дюймов пространства в зависимости от модели. Средний резервуар доступен в размерах, которые подходят для настенной стойки 2 × 4 или 2 × 6.

    Настенный кронштейн содержит компоненты унитаза, которые вставляются в стену. Перевозчик содержит бачок и опоры, необходимые для установки унитаза. Хотя необходимы все детали, унитаз, настенный держатель и нажимная пластина обычно продаются отдельно.

    Подвесной держатель для унитаза



    Простота очистки

    Помимо эстетической чистоты, настенный унитаз буквально облегчает процесс уборки. Никому не нравится вытирать грязь из закоулков основания унитаза, а с настенным вариантом в этом просто нет необходимости. Удобно, вы можете быстро подмести или вымыть пол под ним, и ничто не будет мешать.

    Индивидуальная высота установки

    Одной из особенностей настенных унитазов, которую можно рассматривать как плюс или минус, является индивидуальная настройка высоты. Высота не определяется самим унитазом, а устанавливается в процессе его установки. Это означает, что это решение следует тщательно обдумать, потому что после того, как высота установлена, ее нельзя изменить, не вскрыв стены.

    Для тех, кто выше или ниже среднего, индивидуальная высота может быть большим преимуществом. С другой стороны, это также может вызвать конфликт, когда люди разного роста используют один и тот же туалет.

    Стоит отметить, что в любом дизайнерском проекте это всего лишь очередной компромисс, на который приходится идти. Кроме того, стандартные туалеты даже не предлагают выбора!

    Гибкость установки

    Теперь вам может быть интересно, как именно устанавливаются настенные унитазы?

    Чугунный или стальной держатель устанавливается между двумя шпильками, бак подвешивается между ними, а затем болт прикрепляет чашу к держателю. Важно отметить, являются ли ваши существующие шпильки 2 × 4 или 2 × 6, поскольку держатели для бака доступны в обоих размерах.

    Для настенных унитазов не требуется слив в полу, как для традиционных напольных унитазов. Это на самом деле имеет большое преимущество, которым мы часто пользуемся в Нью-Йорке.

    Если у вас есть туалет, установленный на бетонной плите, вам нужно будет расколоть бетон, чтобы переместить место или добавить ванную комнату. Это особенно сложно в многоквартирных домах, где под вами есть квартиры. Большинство компаний по управлению зданиями или советов директоров Condo Co-Op не позволяют архитекторам обойти это, что затрудняет ремонт ванных комнат. Это когда использование настенных унитазов оказывается выгодным, так как мы можем горизонтально подключиться к сантехническому стояку.

    Мой опыт показывает, что при ремонте настенный туалет обеспечивает наибольшую гибкость при перемещении туалета, поскольку не требует дренажа через пол. Вот почему мы обычно используем настенные туалеты при ремонте в зданиях с бетонными плитами пола, особенно когда добавляют ванную комнату в Нью-Йорке .

    Элегантный дизайн ванной комнаты



    Ремонт и техническое обслуживание

    Что происходит, когда настенный унитаз засоряется или требует ремонта? Представьте демонстрационную сцену, где доступ к механическим компонентам может быть затруднен. В подвесных унитазах есть нажимная пластина, которая очень легко снимается, и любой механизм доступен из пространства за пластиной.



    Поддерживающий вес

    Какой вес может выдержать настенный унитаз?

    Настенные унитазы обычно выдерживают около 500 фунтов, но есть модели, которые могут выдерживать до 800 фунтов. Их необходимо правильно установить, чтобы достичь полной несущей способности.



    Подвесные унитазы дороже

    Подвесные унитазы сложнее, поэтому их установка дороже, чем у напольных. Стоимость самого приспособления также выше из-за того, что оно состоит из нескольких частей.



    Небольшая ванная комната с подвесным туалетом



    Подвесные туалеты  Полезность

    Самым большим недостатком настенных унитазов является то, что они дороги и сложны в установке. Для многих людей это может стать решающим препятствием для сделки. Однако с эстетической точки зрения настенные унитазы выигрывают у стандартных при стремлении к современному виду. Экономя много места на полу, они идеально подходят для небольших ванных комнат или сложных конфигураций. Наконец, нет никаких сомнений, когда дело доходит до их очищаемости. Со всеми этими преимуществами мы часто используем их в наших проектах здесь, в Fontan Architecture.




    Спасибо, что прочитали наш пост в блоге о подвесных туалетах

    Надеюсь, это было полезно. Если вы хотите поговорить с архитектором о потенциальном проекте, вы можете связаться с нами напрямую в Fontan Architecture.



    Связаться с Fontan Architecture

    Хорхе Фонтан

    Этот пост был написан Хорхе Фонтан AIA, зарегистрированным архитектором и владельцем нью-йоркской архитектурной фирмы Fontan Architecture. Хорхе Фонтан получил 3 степени в области изучения архитектуры, в том числе две степени Городского университета Нью-Йорка и степень магистра передового архитектурного дизайна Колумбийского университета. Хорхе имеет опыт работы в строительстве и уже 15 лет занимается архитектурой, где он проектировал реконструкцию и новые разработки различных типов зданий.

    Что любить и что ненавидеть в настенных унитазах?

    Симона Ганеа | Опубликовано

    Купить сейчас

    Мы все знакомы с концепцией настенных унитазов , но мы знаем о них так мало, что на самом деле боимся даже рассматривать этот вариант. Существует общее мнение, что они доставляют много головной боли и что минусов больше, чем плюсов, но у нас нет четкого представления о том, что такое настенный унитаз и все, что с ним связано.

    Настенные туалеты экономят место.

    В небольшой ванной комнате, где есть только унитаз и раковина, настенная конструкция идеально подходит для них обоих

    Одно из самых больших преимуществ настенного унитаза по сравнению с другими типами заключается в том, что вы получить, чтобы сэкономить много места на полу. Они идеально подходят для небольших ванных комнат, потому что занимают нулевую площадь и делают комнату в целом более просторной.

    Можно отрегулировать высоту при установке.

    Посмотреть в галерееНастенные унитазы выглядят очень стильно и прекрасно вписываются в минималистский декор.

    Еще одним большим плюсом является то, что вы можете выбрать точную высоту установки унитаза, чтобы вам было максимально удобно. Это повышает комфорт и является действительно хорошим элементом, который позволяет вам персонализировать вашу ванную комнату.

    Их легче обслуживать и чистить.

    Посмотреть в галерее Дополните его подвесной раковиной, чтобы подчеркнуть простор комнаты

    Настенные унитазы – самые простые для очистки. Поскольку они не прикреплены к полу, вы можете легко использовать швабру для уборки этой области, не наклоняясь. Уборка пространства вокруг них также очень проста благодаря простой конструкции и тому факту, что все остальное, кроме чаши, скрыто.

    Вода скрыта за стеной.

    Посмотреть в галерееПоскольку бачок необходимо спрятать в стене, можно добавить несколько ниш.

    Тот факт, что бачок этих унитазов спрятан за стеной, можно рассматривать и как плюс, и как минус. Он выглядит очень гладким и красивым, но установить его там довольно сложно. Установка резервуара требует удаления гипсокартона, поэтому такой проект лучше всего подходит для новой сборки или реконструкции.

    Их сложно установить.

    Скрытый бачок для воды придает ванной комнате расслабляющий вид.

    Для настенного унитаза требуются специальные крепления, чтобы стена не выдвигалась. Вся стена также должна быть усилена, иначе вы можете снести всю стену, просто используя ее.

    Посмотреть в галерееВанная комната со всеми скрытыми техническими элементами выглядит чище и больше

    Унитаз также может со временем расшататься из-за давления, оказываемого на настенное крепление, поэтому его необходимо постоянно регулировать. Вы можете предотвратить это, убедившись, что он надежно защищен и установлен в первую очередь, чтобы такие проблемы все равно могли возникать.

    Трудно исправить.

    Посмотреть в галерее Это действительно классный способ интеграции резервуара для воды в стенную перегородку

    Некоторые настенные унитазы оснащены панелью доступа на стене для облегчения ремонта. Однако не все из них имеют такую ​​функцию, и в случае необходимости ремонта стену необходимо снести, а затем собрать заново.

    Посмотреть в галерееПодчеркнуть простор можно с помощью больших зеркал и стеклянных перегородокПосмотреть в галерееЛегко чистить, настенные унитазы можно устанавливать в таких углах, как этот

    Они оснащены высокотехнологичными функциями.

    Посмотреть в галерееЭто унитаз Starck 3 с функцией двойного смыва, который помогает экономить воду

    Обычно настенные унитазы также оснащены высокотехнологичными функциями, такими как автоматические крышки, встроенные сушилки, подсвечиваемые чаши и многое другое. Это означает дополнительный комфорт, но это также означает более возможный ремонт, поскольку все эти мелочи могут в конечном итоге создать проблемы.

    Посмотреть в галерее Убирать пространство вокруг подвесного унитаза проще, даже если он находится в трудном положении

    Они дороже.

    Без открытого резервуара для воды остается больше места для аксессуаров для ванной

    Поскольку настенные туалеты считаются специальными предметами, они значительно дороже обычных унитазов. Сами элементы стоят намного дороже, а стоимость установки обычно удваивается.

    Посмотреть в галерееВы можете согласовать форму и дизайн вашего унитаза с умывальником и общим декоромПосмотреть в галерееНастенные унитазы выглядят более эстетично в современных ванных комнатахПосмотреть в галерееОни также позволяют полностью изменить конфигурацию вашей ванной комнаты

    В конце концов, вы должны решить, стоит ли это инвестиций. Вы хотите унитаз, который выглядит круто, стильно, современно и имеет множество интересных функций, но стоит дороже и представляет больше рисков, или вы предпочитаете безопасный выбор?

    Авторы изображений: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 и 15.

    Руководство по установке. Установка подвесного унитаза

    Выберите интересующий вас вопрос

    Пошагово следуйте этому руководству по установке или просмотрите видео, чтобы посмотреть процесс установки.

    Подготовка

    1 — Отключите подачу воды, прежде чем разбирать старый блок.

    2 — Подготовьте детали и инструменты, оставив свободный доступ к соединениям.

    Установка рамы

    1 — Установите вертикальные вертикальные стойки и горизонтальные опорные стержни на раму и закрепите их вместе.

    2 — Сдвиньте 2 фиксирующих крепления по бокам бачка, убедившись, что они надежно закреплены.

    3 — Поместите вертикальную сливную трубу на нижнюю часть бачка

    4 — Закрепите бачок на раме. Сначала поместите колено смывной трубы на раму, а затем нажмите на бачок, чтобы зафиксировать его на месте.

    5 — Используйте гаечный ключ с храповым механизмом на 10 мм, чтобы прикрепить крепления к раме.

    6 — Вставьте и зафиксируйте ножки в нижней части рамы.

    7 — Установите хомут 90-градусного колена сливной трубы на раму.

    Размещение установки и маркировка

    1 — С помощью уровня Spirit проведите вертикальную линию, пересекающую центр канализационной трубы. Измеряя от пола, для стандартного размещения чаши на высоте 400 мм от пола нанесите отметку А на высоте 1 м и отметку В на высоте 1,08 м. При необходимости отрегулируйте свои размеры, чтобы они соответствовали желаемому размещению чаши.

    2 — На отметке B начертите отверстия для настенных кронштейнов на 235 мм левее и правее центра эвакуации.

    3 — Завершите сборку, вставив 90-градусное колено сточной трубы в хомут.

    4 — Установите агрегат на место и проверьте положение относительно водопроводной и канализационной труб. Маневрируйте коленом сточной трубы под углом 90 градусов в соответствии с вашей установкой (горизонтально или вертикально). При необходимости адаптируйте соединение с помощью труб из ПВХ.

    5 — Убедитесь, что устройство находится на расстоянии не менее 230 мм от стены, затем отметьте расположение отверстий для опорных кронштейнов устройства.

    Регулировка и крепление агрегата

    1 — Смажьте уплотнение 110-миллиметрового сливного адаптера, чтобы колено сливной трубы под углом 90 градусов подходило легко. Если вы приклеиваете соединение из ПВХ, используйте прямую вклеиваемую втулку 90/100. Для стандартного размещения чаши убедитесь, что высота составляет 230 мм. Убедитесь, что устройство совпадает с вашими отметками. При необходимости откорректируйте свои измерения для желаемой высоты чаши.

    2 — Просверлите отверстия в стене сверлом диаметром 10 мм. Вставьте заглушки.

    3 — Просверлите отверстия в полу сверлом диаметром 12 мм. Вставьте заглушки

    4 — Отрегулируйте высоту рамы так, чтобы она совпадала с меткой A.

    5 — Закрепите ножки с помощью ключа на 13 мм. Убедитесь, что рама выровнена по горизонтали.

    6 — Отрегулируйте уровень, ослабив регулировочный болт на одной из ножек с помощью ключа на 13 мм, затем затяните винт. Убедитесь, что винт плотно затянут на другой ножке.

    7 — Установите крепежные скобы в верхней части рамы.

    8 — На резьбовой стержень наденьте 1 гайку, 2 шайбы и 1 гайку.

    9 — Поместите фиксирующие скобы на резьбовой стержень с открытыми зажимами. Закрепите кронштейны на стене с помощью рожкового ключа на 13 мм.

    10 — Отрегулируйте вертикальное выравнивание с помощью винтов и спиртового уровня. Используйте гаечный ключ на 13 мм, чтобы затянуть винты. Закройте металлические зажимы, чтобы зафиксировать винты. Закончите, поместив пластиковые зажимы на стержень.

    11 — Наденьте хомут на ранее установленный хомут сливной трубы.

    Установка механизма смыва

    1 — Потяните за красную ручку, чтобы снять транспортировочный кронштейн, и выбросьте его.

    2 — Снимите крышку, чтобы получить доступ к соединению с холодной водой.

    3 — Присоедините внешнюю часть запорного клапана к соединению с холодной водой с помощью рожкового ключа на 22 мм и трубного ключа. Эта сборка должна производиться без использования уплотнения.

    4 — Направьте выход запорного клапана вправо.

    5 — Подсоедините внутренний гибкий наливной шланг к запорному клапану.

    6 — Убедитесь, что запорный клапан закрыт, и откройте главный водопровод. Убедитесь, что соединение запорного клапана водонепроницаемо.

    7 — Поместите другой конец шланга в ведро, чтобы набрать воду, а затем приоткройте кран, чтобы проверить наличие воды. Закройте запорный клапан. Эта операция вымывает любой мусор из соединения воды с бачком,

    8 — Подсоедините конец гибкого шланга подачи воды к системе смыва.

    9 — Расположите смотровую шахту в соответствии с ориентацией кнопки смыва.

    Покрытие устройства

    1 — Вырежьте защитные панели, чтобы они соответствовали отверстиям и сторонам устройства.

    2 — Ввинтите резьбовые стержни с картонным покрытием в раму

    3 — Установите вырезанные шаблоны для сливной и промывочной трубы.

    4 — Прикрепите все панели.

    Установка бачка

    1 — Сдвиньте промывочную трубку и ее уплотнение до упора.

    2 — Поместите трубы на чашу и отметьте трубы там, где они выходят за края чаши.

    3 — Затем полностью поместите трубы на санузел и отметьте их место выхода из узла.

    4 — Измерьте расстояние между метками на трубах. Перенесите это измерение на конец труб, прибавив 5 мм, а затем отрежьте конец.

    5 — Используйте напильник, чтобы сгладить концы труб.

    6 — Полностью вставьте трубы в устройство.

    7 — Ввинтите стержни с резьбой внутрь рамы так, чтобы стержни выступали на 6 см.

    8 — Смочите разъемы мыльной водой. Поместите керамическую чашу лицом к промывочной трубе, сливной трубе и резьбовым стержням, затем плотно надавите, пока она не коснется рамы.

    9 — Немедленно поместите белую пластиковую деталь, шайбу и гайку на резьбовые шпильки. Используйте рожковый ключ на 18 мм для затяжки без приложения силы.

    10 — Убедитесь, что чаша стоит ровно. При необходимости отрегулируйте его, вращая белые пластмассовые детали. Установите пластиковые крышки.

    Установка панели привода

    1 — Аккуратно с помощью резака отрежьте внешнюю пластиковую часть заподлицо с крышкой.

    2 — Включите подачу воды.

    3 — Установите монтажный кронштейн кнопки смыва пластиковыми пружинами вниз, а затем затяните 2 винта.

    4 — На задней панели панели привода прикрепите кнопку подачи воздуха, полностью повернув ее, затем подсоедините синюю трубку к механизму.

    5 — Сначала поместите нижнюю часть панели, затем нажмите вверх, одновременно нажимая на блок.

    Заполнение водой и отделка

    1 — Нажмите кнопку смыва, чтобы убедиться, что она работает правильно.

    2 — Нанесите силиконовый уплотнитель на заднюю часть чаши.

    3 — Вставьте пластиковые анкеры в чашу и затяните винты, чтобы зафиксировать их.

    4 — Поместите хромированные крышки на пластиковые детали.

    5 — Поместите петли сиденья унитаза на стержни. Защелкните сиденье на место.

    Поздравляем, вы завершили установку нового продукта GROHE. Ознакомьтесь с другими нашими руководствами по установке и узнайте обо всех наших продуктах на сайте grohe.uk/com.

    Высококачественная отделка подвесных унитазов может преобразить туалетную комнату, но процесс установки требует особого подхода

    Поиск

    Поиск

    Подвесные унитазы — это воплощение современного дизайна туалетных комнат, обладающее множеством практических преимуществ. С бачком и трубопроводом, спрятанными внутри системы воздуховодов, открытые площади поверхности уменьшаются. Это не только защищает их от случайного повреждения и несанкционированного доступа, но и оставляет гладкую, легко чистящуюся поверхность, которая улучшает гигиену в вашей туалетной комнате. Когда пол под унитазом остается чистым, это означает отсутствие мокрых швов или мастики в основании и может зрительно увеличить комнату, а также облегчить уборку пола.

    Наши наборы панелей IPS могут поставляться с рамами из нержавеющей стали, а не с деревянными рамами. Мы обычно рекомендуем рамы из нержавеющей стали IPS при установке подвесных унитазов, поскольку они обеспечивают повышенную безопасность для пользователя. В качестве дополнительной опции мы можем поставить нашу металлическую раму для унитаза, которая предназначена для интеграции с рамой из нержавеющей стали IPS.

    Процесс установки подвесных унитазов более сложен по сравнению со стандартным моноблочным унитазом, устанавливаемым спинкой к стене, и требует установки воздуховода, чтобы скрыть бачок. Здесь мы разбиваем процесс шаг за шагом.

    ШАГ ПЕРВЫЙ: 1-й монтаж сантехники

    Прежде чем приступить к установке панелей и шкафов IPS, рекомендуется выполнить 1-й монтаж сантехники. Сюда входят бачки для унитазов, комплекты для смыва, подводы водопроводной воды и канализационные трубы. Если вы заказываете панели IPS в виде предварительно подключенных модулей, бачок унитаза будет предварительно установлен на раме.

    ШАГ ВТОРОЙ: Крепление рамы из нержавеющей стали к стене

    Панели из цельного ламината или ламината высокого давления из IPS предварительно прикрепляются к металлическому каркасу воздуховода. Отсоедините панели, пронумеровав их сзади. Прикрепите Unistrut к задней стене, где будет располагаться ваш новый комплект IPS DUCT. Затем можно установить каркас из нержавеющей стали, выходящий в помещение. Там, где рама соприкасается со стеной и полом, рекомендуется крепить болтами М10. Помните, что ваши рамы, панели и подвесной унитаз из IPS настолько прочны, насколько прочны крепления, которые вы устанавливаете на стену.

    ЭТАП ТРЕТИЙ: Опорная рама для подвесного унитаза

    Возможно, это один из самых важных элементов при установке подвесного унитаза. Последнее, что вам нужно, это то, что ваше крепление прогибается, когда пользователь сидит на сковороде. В целях обеспечения безопасности эта опорная рама используется для надежной фиксации вашего унитаза, обеспечивая прочную, надежную и прочную фиксацию.

    Эта рама привинчена к полу, а также к задней стенке вновь созданного пространства. Подвесная опорная рама для чаши также крепится к каркасу вашего DUCT, что означает, что все точки контакта закрыты, и ваш туалет не будет страдать от консольного давления во время использования.

    Хотя на рынке существует несколько альтернативных вариантов, включая деревянные рамы и L-образные кронштейны, наш опыт показывает, что часто эти методы могут ослабнуть или не сработать в коммерческих условиях. Некоторые кронштейны после установки оставляют небольшой зазор и движение, что может потребовать от монтажников заполнить зазор уплотнителями. Очевидно, что это не подходящее и не долгосрочное решение, и для защиты вашей туалетной комнаты от неоправданной ответственности и ненужного износа мы считаем, что опорная рама для подвешивания на стене необходима.

    ШАГ ЧЕТВЕРТЫЙ: Выровняйте унитаз

    Перед тем, как повесить унитаз, убедитесь, что они размечены ровно и на расстоянии друг от друга, чтобы можно было разместить перегородки, которые будут установлены позже. После того, как вы дважды проверили свои размеры, вы можете прикрепить крепежные стержни, которые будут нести ваши настенные унитазы.

    ШАГ ПЯТЫЙ: Бачки, комплекты для смыва и вырезы

    По завершении этого вам нужно будет вырезать отверстия в панелях из твердого ламината IPS для кнопки или сенсорного управления смывом, сливного отверстия, смывного конуса и фиксирующие стержни. Как только это будет сделано, все панели IPS можно прикрепить обратно к монтажной раме DUCT из нержавеющей стали.

    ЭТАП ШЕСТОЙ: Второе крепление подвесного унитаза и элементов управления

    Благодаря тому, что новый комплект IPS DUCT обеспечивает ровную поверхность стены, теперь у вас есть прочность и целостность, необходимые для поддержки подвесных унитазов. Благодаря свободному проходу вдоль стены и выступающим крепежным стержням ваш унитаз должен быть установлен на место и надежно закреплен в соответствии с рекомендациями производителя. После второй фиксации слива, подачи воды и управления смывом ваш подвесной унитаз готов к активации и использованию.

    Если у вас есть дополнительные вопросы об установке подвесных унитазов или вы хотите узнать, как комплекты IPS DUCT могут улучшить функциональность вашей туалетной комнаты, свяжитесь с одним из сотрудников по телефону 01202 650900.

    Рекомендуемые продукты

    Powered by Mirasvit Magento 2 Extensions

    Встраиваемая система для подвесных унитазов в стене 2х4

    • Дом
    • Товары
    • Инсталляционные системы
    • Системы для подвесных унитазов
    • Для конструкции 2×4
    Характеристики

    Сочетая инсталляционную систему Geberit с совместимым подвесным унитазом с функцией мытья посуды, вы получаете следующие преимущества:

    • Свобода дизайна — выберите унитаз любого ведущего производителя керамики; в сочетании со стильными приводами смыва серии Sigma или совместимыми кнопками смыва
    • Легкая уборка – мойте весь пол влажной шваброй, не наклоняясь и не стоя на коленях
    • Улучшенный доступ – занимает меньше места, чем стандартный туалет, повышает безопасность и комфорт; регулируемая высота чаши в соответствии с личными предпочтениями или рекомендациями ADA
    • Экономия воды – встроенный двойной смыв, 1,6 / 0,8 GPF или 1,28 / 0,8 GPF ежегодно экономит тысячи галлонов проблемные цепи и заслонки, которые подвергаются коррозии и выходят из строя

    Установка и комплект поставки

    • Надлежащая конструкция стоек (деревянная или стальная), требования к подсоединению к водопроводу, дренажу и вентиляции см.

      Инструкция по установке

    • Включает в себя несущую раму Geberit Duofix со скрытым бачком Sigma, заглушкой подачи воды, дренажным коленом, предустановленными клапанами наполнения и промывки; монтажное оборудование
    • Для завершения установки требуется совместимый подвесной унитаз. Смотрите наши

      Чистый дизайн
      брошюру со списком совместимых мисок.

    • Со стильным

      Приводы смыва серии Sigma
      или же

      совместимые кнопки смыва
      (заказывать отдельно)

    Экономия воды и скидки

    • См.

      Чистый дизайн
      брошюру или воспользуйтесь

      Поиск продукта EPA WaterSense

      чтобы найти водосберегающие комбинации EPA WaterSense с Geberit

    • Живете или указываете проект в Калифорнии? Проверьте

      Калифорнийская энергетическая комиссия (CEC) База данных эффективности устройств

      чтобы найти совместимые продукты Geberit

    • Поиск скидок EPA WaterSense

      найти местные агентства, предлагающие скидки на установку водосберегающих устройств

    • См.

      USBGC

      для точек водосбережения LEED

    Модель № Объем промывки Старая цена (долл. США)

    111,798.00.1

    1,6/0,8 GPF 903,00 $

    111.597.00.1

    1,28/0,8 GPF 903,00 $

    Geberit стремится к устойчивому развитию

    Сопроводительные документы

    Спецификация (PDF)

    Инструкции по установке (PDF)

    Запчасти для ремонта (PDF)

    Технологический дизайн (PDF)

    Чистый дизайн — совместимые светильники (PDF)

    Брошюра по приводу (PDF)

    Готовы начать?

    Нажмите на ссылки ниже, чтобы найти Geberit рядом с вами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
