как рассчитать площадь, длину стропил и расстояние между ними
Стропильная система — это основная часть крови, которая воспринимает все нагрузки, действующие на крышу, и противостоит им. Чтобы обеспечить качественное функционирование стропил, требуется правильный расчёт параметров.
Как рассчитать стропильную систему
Чтобы сделать расчёт применяемых в стропильной системе материалов своими силами, представлены упрощённые расчётные формулы с целью повысить прочность элементов системы. Данное упрощение увеличивает количество применяемых материалов, но если крыша имеет небольшие габариты, то такое увеличение будет незаметным. Формулы позволяют рассчитать следующие виды крыш:
- односкатные;
- двускатные;
- мансардные.
Срок службы крыши во многом зависит от правильного расчёта
Видео: расчёт стропильной системы
Расчёт нагрузки на стропила двускатной крыши
Для постройки наклонной кровли необходим несущий прочный каркас, к которому будут крепиться все остальные элементы. При разработке проекта выполняется расчёт требуемой длины и площади поперечного сечения стропильного бруса и других частей стропильной системы, на которые будут действовать переменная и постоянная нагрузки.
Для расчёта системы нужно учитывать особенности местного климата
Нагрузки, которые действуют постоянно:
- масса всех элементов конструкции крыши, таких, как кровельный материал, обрешётка, гидроизоляция, теплоизоляция, внутренняя обшивка чердака или мансарды;
- масса оборудования и различных предметов, которые крепятся стропилам внутри чердака или мансарды.
Переменные нагрузки:
- нагрузка, создаваемая ветром и выпавшими осадками;
- масса работника, который выполняет ремонт или очистку.
К переменным нагрузкам также относятся сейсмическая нагрузка и другие виды особых нагрузок, которые предъявляют дополнительные требования к конструкции кровли.
От ветровой нагрузки зависит угол наклона ската
В большинстве областей Российской Федерации остро стоит проблема снеговой нагрузки — стропильная система должна воспринимать выпавшую массу снега без деформации конструкции (требование наиболее актуально к односкатным крышам). При уменьшении угла наклона крыши снеговая нагрузка возрастает. Обустройство односкатной крыши с близким к нулевому углом наклона требует установку стропил, имеющих большую площадь поперечного сечения, с маленьким шагом. Также постоянно потребуется выполнять её очистку. Это относится и к крышам с углом наклона до 25о.
Снеговая нагрузка рассчитывается по формуле: S = Sg × µ, где:
- Sg — масса снегового покрова на плоской горизонтальной поверхности размером 1 м2. Значение определяется согласно таблицам в СНиП «Стропильные системы» исходя из требуемой местности, в которой ведётся строительство;
- µ — коэффициент, учитывающий угол наклона ската кровли.
При угле наклона до 250 значение коэффициента составляет 1,0, от 25о до 60о — 0,7, свыше 60о — значение снеговых нагрузок в расчётах не участвует.
Количество осадков влияет на расчёт крыши
Ветровая нагрузка рассчитывается по формуле: W = Wo × k, где:
- Wo — величина ветровой нагрузки, определяемая согласно табличным значениям, учитывая характер местности, где ведётся строительство;
- k — коэффициент, который учитывает высоту постройки и характер местности.
При высоте постройки, равной 5 м, значение коэффициентов составляет kА=0,75 и kБ=0,85, 10 м — kА=1 и kБ=0,65, 20 м — kА=1,25 и kБ=0,85.
Сечение стропила на крышу
Рассчитать размер стропильного бруса не составляет труда, если учесть следующий момент — кровля это система треугольников (относится ко всем видам кровли). Располагая габаритными размерами здания, значением угла наклона крыши или высоты конька и используя теорему Пифагора, определяется размер длины стропил от конькового бруса до наружного края стены. К этому размеру прибавляется длина карниза (в случае, когда стропила выступают за стену). Иногда карниз делается за счёт монтажа кобылок. Рассчитывая площадь крыши, значения длин кобылок и стропил суммируются, что позволяет вычислить необходимое количество кровельного материала.
Сечение бруса для стропил зависит от многих параметров

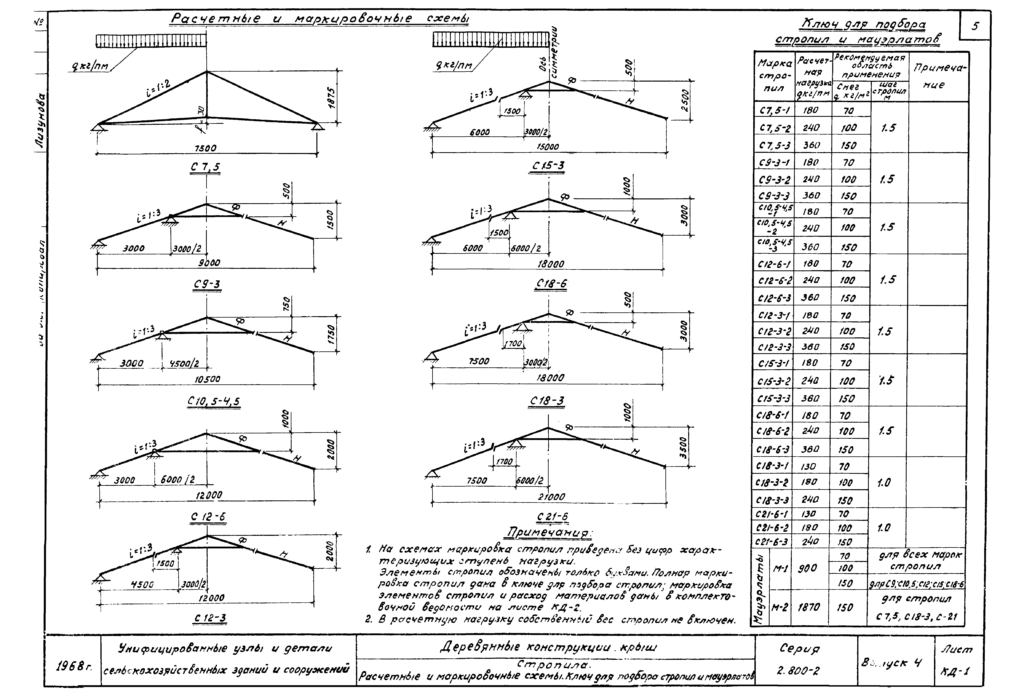

Для определения сечения применяемого бруса при возведении любого типа кровли, в соответствии с требуемой длиной стропила, шагом его установки и другими параметрами, лучше всего применять справочники.
Диапазон размеров стропильного бруса лежит в пределах от 40х150 до 100х250 мм. Длина стропила определяется углом наклона и расстоянием между стенами.
Увеличение наклона крыши влечёт за собой увеличение длины стропильного бруса, и, соответственно, увеличение площади поперечного сечения бруса. Это необходимо для того, чтобы обеспечить необходимую прочность конструкции. В то же время уровень снеговой нагрузки снижается, а это значит, что устанавливать стропила можно с большим шагом. Но увеличивая шаг, вы увеличиваете общую нагрузку, которая будет воздействовать на стропильный брус.
Делая расчёт, обязательно учитывайте все нюансы, такие, как влажность, плотность и качество пиломатериалов, если строится кровля из дерева, толщину применяемого проката — если кровля из металла.
Основной принцип расчётов заключается в следующем — величина нагрузки, действующей на крышу, определяет размер сечения бруса. Чем больше сечение, тем прочнее конструкция, но тем больше и её общая масса, а соответственно больше нагрузка на стены и фундамент здания.
Как вычислить длину стропил двускатной крыши
Жёсткость конструкции стропильной системы является обязательным требованием, и её обеспечение исключает прогиб при воздействии нагрузок. Стропила прогибаются в случае допущенных ошибок в расчётах конструкции и величины шага, с которым устанавливается стропильный брус. В случае, когда данный дефект выявлен после окончания работ, необходимо укрепить конструкцию с помощью подкосов, тем самым вы увеличите её жёсткость. При длине стропильного бруса более 4,5 м применение подкосов является обязательным, так как прогиб будет образовываться в любом случае под воздействием собственного веса бруса. Данный фактор обязательно принимается во внимание при выполнении расчётов.
Длина стропил зависит от месторасположения их в системе
Определение расстояния между стропилами
Стандартный шаг, с которым выполняется установка стропил в жилом доме, составляет порядка 600–1000 миллиметров. На его величину влияет:
- расчётная нагрузка;
- сечение бруса;
- характеристика кровли;
- угол наклона крыши;
- ширина материала утеплителя.
Не рекомендуется искусственно уменьшать или увеличивать шаг стропил
Определение необходимого числа стропил происходит с учётом шага, с которым они будут устанавливаться. Для этого:
- Выбирается оптимальный шаг установки.
- Длина стены делится на выбранный шаг и к полученному значению прибавляется единица.
- Полученное число округляется до целого.
- Повторно делится длина стены на полученное число, тем самым определяется нужный шаг монтажа стропил.
Для того чтобы высчитать требуемое количество стропил, необходимо учесть межосевое расстояние между ними.
Площадь стропильной системы
При вычислении площади двускатной крыши требуется учитывать такие факторы:
- Суммарную площадь, которая состоит из площади двух скатов. Исходя из этого определяют площадь одного ската и полученное значение умножают на число 2.
- В случае, когда размеры скатов различаются между собой, площадь каждого ската находится индивидуально. Суммарная площадь вычисляется сложением полученных значений для каждого ската.
- В случае, когда один из углов ската больше или меньше 90о, для того чтобы определить площадь ската, его «разбивают» на простые фигуры и вычисляют их площадь по отдельности, а затем складывают полученные результаты.
- При вычислении площади не учитывается площадь дымоходных труб, окон и вентиляционных каналов.
- Учитывается площадь фронтонных и карнизных свесов, парапетов и брандмауэрных стен.
Расчёт стропильной системы зависит от типа крыши
Например, дом имеет длину 9 м и ширину 7 м, стропильный брус имеет длину 4 м, свес карниза — 0,4 м, свес фронтона — 0,6 м.
Значение площади ската находится по формуле S = (Lдд+2×Lфс) × (Lc+Lкс), где:
- Lдд – длина стены;
- Lфс – длина свеса фронтона;
- Lc – длина стропильного бруса;
- Lкс – длина свеса карниза.
Получается, что площадь ската равна S = (9+2×0,6) × (4+0,4) = 10,2 × 4,4 = 44,9 м2.
Суммарная площадь крыши составляет S = 2 × 44,9 = 89,8 м2.
Если в качестве кровельного материала используется черепица или мягкое покрытие в рулонах, то длина скатов станет на 0,6–0,8 м меньше.
Размер двускатной кровли рассчитывают с целью определения требуемого количества кровельного материала. С увеличением угла наклона крыши увеличивается и расход материала. Запас должен составлять порядка 10–15%. Он обусловлен укладкой внахлёст. Для определения точного количества материала с учётом наклона скатов лучше всего использовать справочники.
Видео: стропильная система двускатной крыши
https://youtube.com/watch?v=fOlIW8FXVP8
Как рассчитать длину стропил вальмовой крыши

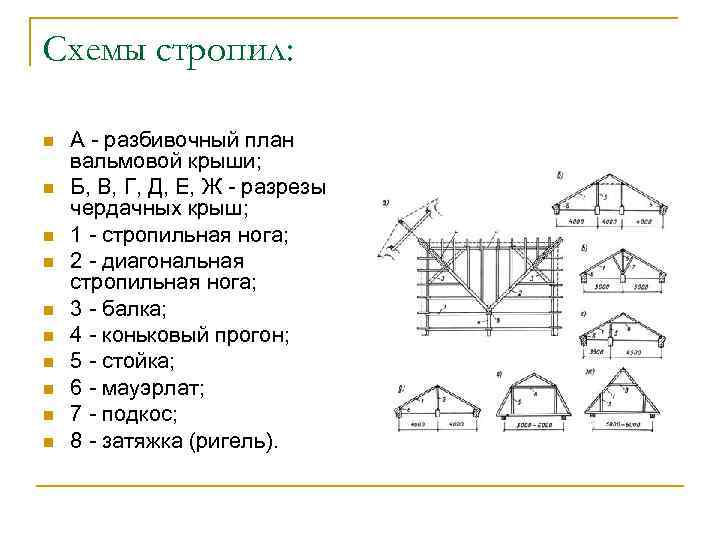

Несмотря на разнообразие типов крыш, их конструкция состоит из одних и тех же элементов стропильной системы. Для крыш вальмового типа:
- Коньковая опорная балка или коньковый брус — является несущим элементом конструкции кровли вальмового типа. К нему выполняется крепление диагональных стропил. Длина бруса рассчитывается по формуле: Lконька = L — D, где L и D равны длине и ширине сторон здания.
- Центральное стропило — брус, который располагается по краю стропильной системы и формирует угол наклона фронтонного ската крыши. Верхним краем упирается в коньковый брус. Длина центральных стропил рассчитывается по формуле: Lцентр.стропил = h2 + d2, где h — высота конька, а d — расстояние от торца конька до стены.

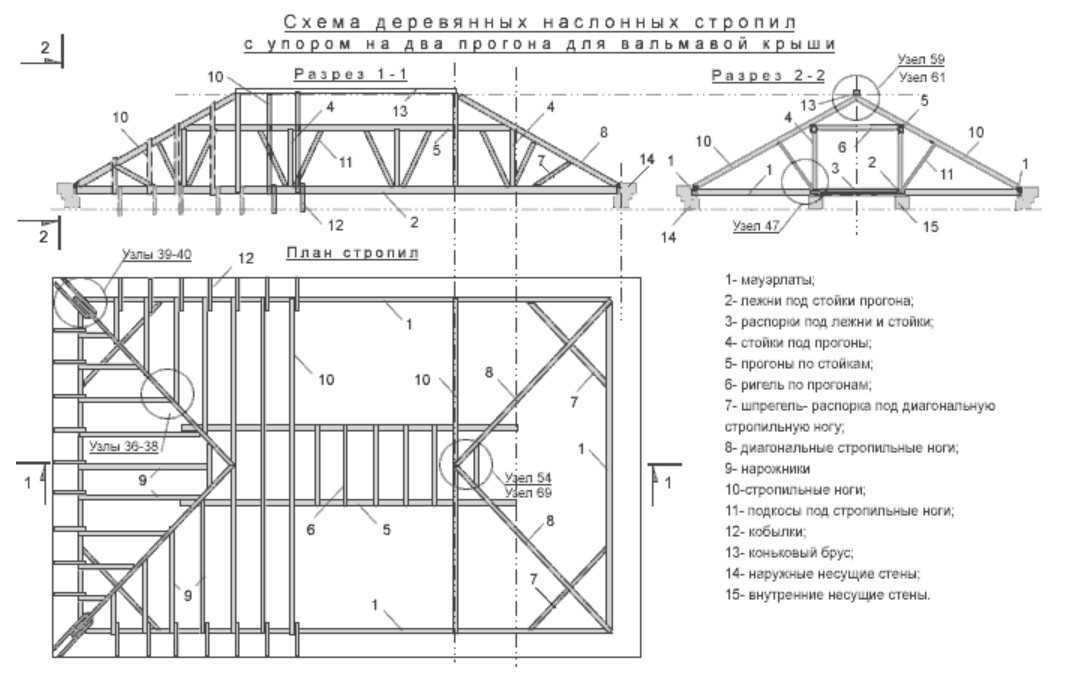

В вальмовой крыше есть несколько типов стропил
- Промежуточные или рядовые стропила — образуют поверхность трапециевидного ската. Устанавливаются согласно рассчитанному шагу. Длина рядовых стропил рассчитывается по аналогичной формуле для центральных стропил.

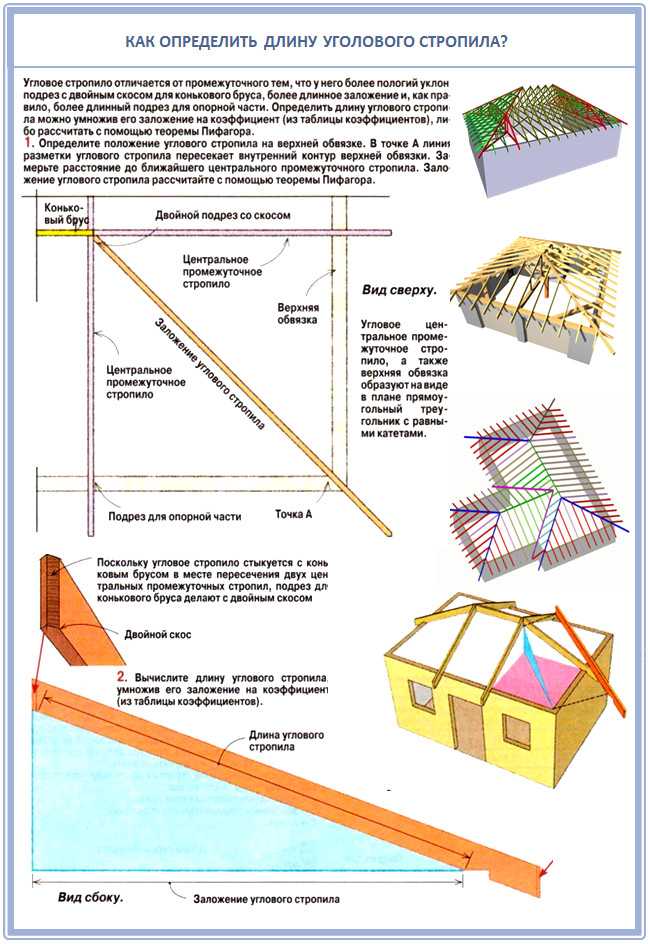

- Диагональные стропила (боковые, рёбра, накосные или угловые стропила) — стропильный брус, который верхним краем упирается в торец конька, а нижней частью — в угол дома. Диагональные стропила обуславливают форму скатов кровли. Длина диагональных стропил рассчитывается по формуле: Lдиаг. стропил=√(L2+d2), где L — длина центрального стропила, а d — расстояние от нижней части стропильного бруса до угла дома.
Для строительства вальмовой крыши нужно расчитать размеры каждого стропила в отдельности
- Нарожники или короткие стропила — короткий стропильный брус, который верхним концом монтируется к диагональному стропилу и формирует угловую часть трапециевидного ската. Длина нарожников рассчитывается по следующим формулам:
- первый нарожник L1 = 2L/3, где L — длина промежуточного стропила;
- следующий нарожник L2 = L/3, где L — длина промежуточного стропила.
- Расчёт необходимого удлинения стропил для образования свеса карниза выполняется по формуле DL = k/cosα, где k — расстояние от края свеса карниза до стены, cosα – косинус угла наклона кровли.
- Угол наклона рядовых стропил определяется по формуле Β = 9о — α, где α – угол наклона ската кровли.
Видео: стропильная система вальмовой крыши
Что влияет на угол наклона стропил
Например, наклон односкатной кровли равен порядка 9–20о, и зависит от:
- типа кровельного материала;
- климата в регионе;
- функциональных свойств строения.
В случае, когда у кровли имеется два, три или четыре ската, то кроме географии строительства влияние будет оказывать и назначение чердачного помещения. Когда назначение чердака будет состоять в хранении различного имущества, то большая высота не требуется, а в случае использования в качестве жилого помещения потребуется оборудование высокой крыши с большим углом наклона. Отсюда и вытекает:
- внешний вид фасадной части дома;
- применяемый материал кровли;
- влияние погодных условий.
Естественно, что для местности с сильным ветром оптимальным выбором будет крыша с малым углом наклона — для снижения ветровой нагрузки на конструкцию. Это относится и к регионам с жарким климатом, где зачастую количество осадков минимально. В областях с большим количеством осадков (снег, град, дождь) требуется максимальный угол наклона кровли, который может составлять до 60о. Такая величина угла наклона минимизирует снеговую нагрузку.
Угол наклона ската любой крыши во многом зависит от особенностей климата
В итоге для правильного расчёта угла наклона кровли требуется учитывать все вышеуказанные факторы, поэтому расчёт будет вестись в диапазоне величин от 9о до 60о. Очень часто результат расчётов показывает, что идеальный угол наклона лежит в пределах от 20о до 40о. При этих значениях допускается применение почти всех типов кровельных материалов — профнастила, металлочерепицы, шифера и прочих. Но следует учесть, что каждый кровельный материал также имеет свои требования к конструкции крыш.
Не имея в распоряжении размеров стропил нельзя начать возведение крыши. Отнеситесь к данному вопросу со всей серьёзностью. Не ограничивайтесь только расчётами стропильной системы, выбором её конструкции и определением действующих нагрузок. Строительство дома является цельным проектом, в котором все взаимосвязано. Ни в коем случае не следует рассматривать по отдельности такие элементы, как фундамент, несущая конструкция стен, стропила, кровля. Качественный проект обязательно учитывает все факторы комплексно. И если планируется строительство жилья для собственных нужд, то лучшим решением станет обращение к специалистам, которые решат насущные вопросы и выполнят проектирование и строительство без ошибок.
- Автор: Анастасия Микитало
- Распечатать
Оцените статью:
(5 голосов, среднее: 5 из 5)
Поделитесь с друзьями!
Расчет стропильной системы двухскатной крыши: примеры, нюансы, советы
Большая часть строительства уже позади, и ваш будущий дом радует крепким фундаментом и ровными стенами? Самое время приступать к строительству крыши, которая будет защищать ваш домашний уют от сырости и непогоды. Но первое, что нужно сделать – спроектировать и рассчитать всю конструкцию до самой последней детали.
Помните, что на высоте все работы проходят сложнее, а потому лучше ничего не переделывать. Тем более, что сам расчет стропильной системы двухскатной крыши не сложен – сейчас в этом вы убедитесь сами! К слову, двускатную крыше еще называют щипцовой.
Итак, вот основные элементы такого каркаса:
- Мауэрлат – это фундамент кровли, обычно представленный горизонтальным брусом, на который и опираются стропила.
- Коньковый брус.
- Наклонные балки и стропила.
- Вертикальные стойки.
- Обрешетка и дополнительные детали, придающие необходимой жесткости каркасу.
Ничего сложного – двускатная крыша как раз этим и радует:
Проект стандартной двускатной стропильной системы представляет собой две наклонные плоскости прямоугольной формы и ровные вертикальные торцы по бокам, называемые фронтонами. Такая крыша – одна из самых простых конструкций, со строительством которой успешно справляются даже малоопытные специалисты.
А вот ломаная двускатная крыша имеет уже другую архитектуру. Здесь верхняя более пологая крыша обычно строится с углом наклона 30°, а нижняя крутая – с наклоном 60°.
Ломаная двускатная крыша хороша тем, что на ней почти не задерживается снег и наледь, а вот мансардное помещение оказываются куда удобнее и уютнее. Причем в нижней плоскости такой крыши рационально делать мансардные окна, которые на более пологих плоскостях обычно становятся проблемой протечек и сырости – на них дольше задерживается дождевая вода.
Отметим, что ломаная стропильная система один из самых лучших вариантов для зданий шириной 6-8 м. Причем ломаный профиль вам будет легче собрать – для этого нужно всего лишь смонтировать прямо на земле нужные узлы, а все стойки и стропила просто обрезаем по шаблону:
Итак, первым делом при проектировании и просчете определитесь с полезной площадью мансарды, и исходя уже из этих данных решите, насколько высокими будут вертикальные стойки. А мансарду обычно в такой крыше делают – удобно ведь.
Предлагаем для удобства разобраться с понятиями:
Рассчитываем угол наклона скатов
Теперь рассчитываем наклон скатов. Так, если ваш дом имеет стандартную ширину 6-8 м, тогда угол скатов 45° оставит для жилого пространства мансарды слишком мало места. Делайте 60° — это самый удачный вариант, хотя и обойдется вам дороже. Кроме того, уже с 45° наклона вы сможете использовать любые кровельные материалы.
Редко, но случается, когда двускатная крыша изначально планируется ассиметричной – хотя бы ради того, чтобы в чердачном пространстве было место для обустройства жилой мансарды. Но в любом случае угол наклона стандартной двускатной крыши высчитывайте исходя из ветровых и снеговых нагрузок вашего региона.
Но учитывайте, что с увеличением угла наклона скатов увеличится и расход материалов, хотя и эксплуатационные характеристики такой крыши тоже будут выше:
youtube.com/embed/bLRDhuI7RQY» allowfullscreen=»allowfullscreen»>
Строят также двускатные крыши с неравными углами скатов, чтобы выразить оригинальный дизайн. В ней много недостатков, а потому вы советуем вам спланировать все-таки симметричную крышу, в основании которой равнобедренные треугольники.
Определяемся с видом стропил
У двускатной крыши их всего два.
Висячие стропила
Отличительная особенность этого вида стропильной системы в том, что опора здесь идет только на боковые стены сооружения, т.е. стропила попросту висят. Этот процесс в строительстве считается негативным, т.к. подобное проектирование ведет к распирающей нагрузке крыши и со временем стены могут даже деформироваться. А с десятилетиями – даже перекоситься. Вот почему для более гармоничного и безопасного распределения нагрузки продумайте дополнительные и вспомогательные элементы – затяжки, бабки, укосы.
Но есть у висячей стропильной системы и свои преимущества:
- Монтажные работы такой крыши довольно просты.
- Нет сложных узлов и других элементов для надежности системы.
- У всей стропильной конструкции – высокая степень жесткости.
А еще висячие стропила не рекомендуются в регионах высокой ветровой нагрузки.
Наслонные стропила
Наслонная стропильная система характеризуется наличием внутренней опорной перегородки, которая располагается на одинаковом расстоянии от противоположных стен. На нее опирается вся кровля, а потому без наслонной системы не обойтись, если крыша будет иметь серьезный вес или размер.
Распределяем нагрузку стропил
А теперь важно максимально перераспределить нагрузку всех стропил на балки перекрытия. Если стропила нужно усилить, тогда добавьте в проект дополнительные накладки или большее, чем планировалось, сечение бруса.
Вес стропильной системы и кровельного покрытия
Рассчитываем все по таким таблицам:
В проекте также могут быть наклонные стойки, которые усиливают стропильную систему. Далее, ферму остроконечной крыши нужно будет усилить бабкой – центральной стойкой, которая соединит потолочную и коньковую балки.
Кроме того, важно, чтобы кровля могла легко переживать климатические диссонансы. Проще всего просчитывать и проектировать крыши в небольших странах, где по всей территории один и тот же климат. Вот почему у ирландцев принято строить одни конструкции, в жарких странах – другие, а шведов третьи. Просто в таких местностях веками складываются строительные традиции, которые на самом деле проверены на практике не одним поколением.
А вот в России такие традиции неоднозначны: где-то строят пологие низкие крыши и дома почти в земле, а где-то наоборот – высокие острые скаты у таких же высоких теремков. Дело в том, что климат в нашей стране разнообразен (естественно, из-за ее огромной территории), и в одних местностях пытаются справиться с тоннами снега, а в других – не дать шальному ветру сорвать все крыши в деревне. Поэтому все равно ориентируйтесь на опыт вашего региона и не принимайте слишком радикальных решений в просчете стропильной системы.
А узнать ветровую и снеговую нагрузку вашей местности не сложно при помощи таких карт:
Ветровая нагрузка
Итак, сила ветра оказывает боковое давление на крышу. Сталкиваясь с препятствием, ветер делится на два потока: вниз к фундаменту и вверх, под карниз. Если вы просчитаете все правильно, ваша крыша будет служить вам верой и правдой до самых правнуком, а если ошибетесь с расчетами – последствия будут печальными. Причем, если ветер срывает крышу в буквальном смысле этого слова, здесь не обойтись каким-нибудь небольшим ремонтом – придется строить заново всю стропильную систему.
Поэтому в строительном мире принято уделять особое внимание так называемому аэродинамическому коэффициенту крыши. Он зависит от ее угла наклона: чем круче, тем такая нагрузка будут больше и ветру будет легче опрокинуть кровлю. Чем ниже, тем сложнее, но здесь уже ветер будет действовать как подъемная сила, стремясь зацепить за карниз и сорвать, как шляпку гриба. А потому идеальная крыша для ветреных регионов – с небольшим углом наклона и минимальным карнизом. И уж точно не с висячими стропилами.
Другой опасный момент: в таких местностях ветер часто обрывает ветви у деревьев и разносит другие предметы. А чем выше кровля, тем больше вероятности, что с ней столкнется весь этот мусор. Пару царапин – и коррозия гарантирована. Поэтому от металлического покрытия тоже придется отказаться. Кроме того, если в вашей местности сильные ветра, мауэрлат укладывать близко к краю наружной стены не рекомендуется, чтобы порывы ветра не могли его сорвать.
Снеговая нагрузка
Снежный покров в зимние периоды на самом деле оказывает немалое давление на крышу. И чем севернее район, тем больше там таких осадков, и тем больше угроза пролома крыши, особенно при низком угле наклона. А потому проектировать и рассчитывать этот финишный элемент здания нужно осторожно, с учетом всех тонкостей и нюансов.
Особенно сложно продумать надежную крышу в тех районах, где периодическая смена температур – норма. Дело в том, что постоянное таяние снега, и его промерзание на следующий же день сказывается плохо на любом кровельном покрытии. В итоге деформируется вся стропильная система, разрушается гидроизоляции и утепление, а постоянные протечки кровли влекут за собой неприятную сырость и регулярные ремонты. У вас похожие погодные условия? Делайте ставку максимальную защищенность кровли!
Формула расчета угла наклона кровли в этом случае проста: чем выше уклон, тем меньше задерживается снег. В снежных регионах также забудьте о сложных формах крыши и многочисленности элементов. Рассчитывайте только простую конструкцию с высоким углом наклона, на которые обязательно нужно будет поставить снегодержатели (чтобы осадки не разрушили водосточную систему).
Естественно, собственноручно начертить всю стропильную систему, как в официальной проектной документации, довольно сложно, если только у вас не образование архитектора. Но вполне достаточно обладать теми теоритическими знаниями, которые вам дает эта статья и хотя бы сделать наброску, чтобы можно было уже закупать строительный материал. И можно пойти еще одним путем – использовать современные 3D программы. С такими, как «Автокад» и «3D Max» разобраться будет сложно, но вот в «Аркон» все необходимые расчеты и эскизы сделать легко.
Также, если у вас все еще остались вопросы, на нашем сайте вы всегда найдете специальные онлайн-калькуляторы, которые быстро выполнят все необходимые расчеты.
Будьте в курсе!
Подпишитесь на новостную рассылку
Анализ ферм – методы обучения на примерах
🕑 Время чтения: 1 минута
Изучите методы анализа ферм на примерах. В статье разъясняется расчет ферм методами узлов и методами сечения.
Мы знаем основы равновесия тел; теперь мы обсудим фермы, которые используются при создании устойчивых несущих конструкций. Примерами этого являются стороны мостов или высокие телебашни или башни, по которым проходят электрические провода. Принципиальная схема конструкции со стороны моста изображена на рисунке 1.
Структура, показанная на фиг.1, по существу является двумерной структурой. Это известно как плоская ферма. С другой стороны, микроволновая печь или вышка мобильной связи — это трехмерная структура. Таким образом, есть две категории ферм — плоские фермы, такие как по бокам моста, и пространственные фермы, такие как телебашни. В этом курсе мы сосредоточимся на плоских фермах, в которых базовые элементы склеены в плоскости.
Чтобы мотивировать конструкцию плоской фермы, позвольте мне взять тонкий стержень (12) между точками 1 и 2 и прикрепить его к неподвижному шарнирному соединению в точке 1 (см. рис. 2).
Теперь я ставлю шпильку (pin2) в точку 2 на верхнем конце и вешаю на нее груз W. Вопрос в том, хотим ли мы удерживать вес в этой точке, какую еще минимальную поддержку мы должны обеспечить? Для стержней делаем только штифтовые соединения (предполагаем, что все находится в этой плоскости и конструкции не опрокидываются в стороны). Так как стержень (12) стремится повернуться по часовой стрелке, остановим движение точки 2 вправо, присоединив к ней стержень (23), а затем остановим движение точки 3 вправо, соединив ее с точкой 1 другим стержнем (13). Все соединения в этой конструкции шарнирные. Однако, несмотря на все это, вся конструкция все еще имеет тенденцию поворачиваться по часовой стрелке, потому что на нее действует крутящий момент из-за W. Чтобы противостоять этому, мы прикрепляем колесо к точке 3 и ставим его на землю. Это необходимый минимум, который нам требуется, чтобы удерживать вес на месте. Треугольник из стержней образует основу плоской фермы.
Примечание: Здесь можно спросить, зачем нам горизонтальный стержень (13). Это потому, что в противном случае точка 3 будет продолжать двигаться вправо, делая всю конструкцию неустойчивой. На стержень (13) действуют две силы: одна вертикальная сила от колеса, а другая на конце 2. Однако эти две силы не могут быть коллинеарными, поэтому без стержня (13) система не будет находиться в равновесии. Как правило, в ферме каждый шарнир должен быть соединен как минимум с тремя стержнями или двумя стержнями и одной внешней опорой.
Теперь проанализируем силы в только что образовавшейся структуре. Для простоты я беру длины всех стержней равными. Чтобы получить силы, я рассматриваю все силы, действующие на каждый штифт, и нахожу условия, при которых штифты находятся в равновесии. Первым делом отметим, что каждый стержень находится в равновесии под действием двух сил, приложенных штифтами на их концах. Как я уже говорил в предыдущей лекции, в этой ситуации силы должны быть коллинеарными и, следовательно, только вдоль стержней. Таким образом, каждый стержень находится под действием растягивающей или сжимающей силы. Таким образом, на стержни (12), (23) и (13) действуют силы, как показано на рисунке 3.
Обратите внимание, что мы приняли все силы за сжимающие. Если фактические силы являются растягивающими, ответ будет отрицательным. Теперь посмотрим на штифт 2. На штифт 2 действуют только силы F 12 за счет штока (12) и F 23 за счет штока (23). Далее он тянется вниз под действием веса W. Таким образом, силы, действующие на штифт 2, выглядят так, как показано на рис. 4.
Применение условия равновесия к штифту (2) дает
Теперь давайте посмотрим на контакт 3 (см. рис. 4). Он находится в равновесии под действием сил F 23 , нормальной реакции N и горизонтальной силы F 13 .
Применение условия равновесия дает
Поскольку направление F 13 получается отрицательным, направление должно быть противоположным предполагаемому. Баланс сил в вертикальном направлении дает
Таким образом, мы видим, что вес удерживается этими тремя стержнями. Структура является детерминированной и удерживает вес на месте.
Даже если мы заменим штифтовые соединения небольшой пластиной (известной как косынка) с двумя или тремя штифтами, анализ останется почти таким же, потому что штифты расположены так близко друг к другу, что едва ли создают какой-либо крутящий момент в соединениях. Даже если стержни сварены друг с другом в местах соединений, с большой степенью точности большая часть усилия передается на стержни в продольном направлении, хотя некоторый очень небольшой (пренебрежимо малый) момент создается соединениями и может быть вызван возможным изгибом стержней. .
Теперь мы готовы построить ферму и проанализировать ее. Мы собираемся построить его, складывая все больше и больше треугольников вместе. Как видите, когда мы складываем эти треугольники, элемент суставов j и количество элементов (стержней) m связаны следующим образом:
м = 2j — 3
Это делает ферму статически определимой. Это легко понять следующим образом. Сначала рассмотрите всю ферму как одну систему. Если она должна быть статически определимой, то на нее должны действовать только три неизвестные силы, поскольку для сил на плоскости существуют три условия равновесия. Для этого достаточно зафиксировать один из его концов штифтовым соединением, а другой положить на ролик (ролик также дает дополнительное преимущество, заключающееся в том, что он может помочь в регулировке любого изменения длины элемента из-за деформаций). Если мы хотим определить эти внешние силы и силу в каждом элементе фермы, общее число неизвестных становится равным 9.0017 м + 3 . Мы находим эти неизвестные, записывая условия равновесия для каждой булавки; таких уравнений будет 2j . Для того чтобы система была детерминированной, мы должны иметь m + 3 = 2j , что является условием, приведенным выше. Если мы добавим еще членов, они станут излишними. С другой стороны, меньшее количество стержней сделает ферму неустойчивой, и она разрушится при нагрузке. Это произойдет потому, что ферма не сможет обеспечить необходимое количество усилий для выполнения всех условий равновесия. Статически определимые фермы известны как простые фермы.
Упражнение 1: На рис. 5 показаны три часто используемые фермы по бокам мостов. Докажите, что все три из них являются простыми фермами.
Вы можете спросить, почему мы ставим фермы на мосты. Как покажет наш дальнейший анализ, они распределяют нагрузку по всем элементам и тем самым делают мост прочнее.
Теперь мы хотим получить силы, возникающие в различных плечах фермы, когда она нагружена извне. Это делается при следующих предположениях:
- Если средняя линия элементов фермы пересекается в какой-либо точке, то эта точка считается шарнирным соединением. Это очень правильное предположение, потому что, как мы видели ранее при введении фермы (треугольник с шарнирным соединением), нагрузка передается на другой элемент фермы, так что силы остаются по существу коллинеарными с элементом.
- Все внешние нагрузки действуют на штыревые соединения.
- Вес всех элементов поровну распределяется на соединительные штифты.
Существует два метода определения усилий в элементах фермы — метод соединений и метод сечений. Начнем с метода суставов:
Анализ фермы — метод соединений:
В методе суставов мы смотрим на равновесие штифта в суставах. Поскольку силы на штифте действуют одновременно, уравнения моментов нет, а есть только два уравнения равновесия, а именно. . Поэтому мы начинаем наш анализ с точки, где есть одна известная нагрузка и не более двух неизвестных сил. Вес каждого элемента делится на две половины и поддерживается каждым штифтом. В какой-то мере мы уже упоминали об этом методе, вводя фермы. Проиллюстрируем это двумя примерами.
Пример 1: В качестве первого примера я беру ферму ABCDEF, как показано на рисунке 6, и нагружаю ее в точке E силой 5000 Н. Длина малых элементов фермы равна 4 м, диагональных — м. Теперь я найду силы в каждом элементе этой фермы, считая их невесомыми.
Примем каждую точку за штифтовое соединение и начнем уравновешивать силы на каждом из штифтов. Поскольку контакт E имеет внешнюю нагрузку 5000 Н, можно начать с него. Однако в точке E действует более 2 неизвестных сил, поэтому мы не можем начать с E. Поэтому мы сначала рассматриваем ферму как единое целое и находим реакции грунта в точках A и D, потому что тогда в точках A и D останутся только две неизвестные силы. . Горизонтальная реакция Nx в точке A равно нулю, поскольку на систему не действует внешняя горизонтальная сила. Чтобы найти N 2 Я использую момент A, чтобы получить
что через уравнение дает
В методе соединений давайте теперь начнем со штифта А и уравновешиваем различные силы. Мы уже предугадываем направление и показываем их примерно в точке А (рисунок 7). Все углы, образуемые диагоналями, равны 45°.
Единственные уравнения, о которых мы сейчас беспокоимся, — это уравнения баланса сил.
Имейте в виду, что сила, действующая на стержень AB и AF, будет противоположна силе, действующей на штифт (Ньютон III 9).0059-й Закон ). Следовательно, сила на стержне AB является сжимающей (отталкивает штифт A), тогда как сила на AF растягивающая (тянет A к себе).
Далее я рассматриваю соединение F, где сила AF известна, а две силы BF и FE неизвестны. Для пинты F
Далее я иду в точку B, так как сейчас там только две неизвестные силы. В точке Б
Отрицательный знак показывает, что хотя мы показали, что F BE сжимается, на самом деле он растягивается.
Далее я рассматриваю точку C и уравновешиваю силы там. Я уже предугадал направление сил и показал F CE на растяжение, тогда как F CD на сжатие
Затем я иду к контакту D, где нормальная реакция равна N, и уравновешиваю силы там.
Таким образом, были определены силы в различных элементах фермы. Они есть
Вам может быть интересно, как мы получили все силы, не используя уравнения для всех суставов. Напомним, что именно так мы получили условие статической определенности. Нам не нужно было использовать все сочленения, потому что мы уже рассмотрели систему как единое целое и получили оттуда два уравнения. Таким образом, один косяк — в данном случае E — анализировать не нужно. Однако, учитывая, что ферма статически определима, все эти силы должны уравновешиваться в точке Е, где также была приложена нагрузка. Я оставлю это вам в качестве упражнения. Затем я спрашиваю, как изменилась бы ситуация, если бы каждый элемент фермы имел вес. Предположим, что каждый элемент весит 500 Н, тогда, если предположить, что нагрузка делится поровну между двумя штифтами, удерживающими элемент, нагрузка на ферму будет выглядеть, как показано на рисунке 8 (нагрузка из-за веса, как показано красным). За исключением точек A и D нагрузка от веса составляет 750 Н; в точках A и D она равна 500 Н.
Теперь внешняя реакция на каждом конце будет.
Дополнительные 2000 Н можно рассчитать либо из уравнения момента, либо сразу, поняв, что новый добавленный вес совершенно симметричен относительно центра фермы и, следовательно, будет поровну разделен между двумя опорами. Для уравновешивания сил на других штифтах мы следуем той же процедуре, что и выше, с учетом того, что каждый штифт теперь имеет внешнюю нагрузку из-за веса каждого элемента. Я посчитаю силы в каком-нибудь члене фермы. Глядя на контакт А, мы получаем
Далее переходим к точке F и видим, что силы
Аналогичным образом можно решить и другие штифты в ферме, и я оставляю это вам в качестве упражнения.
Продемонстрировав вам метод соединений, теперь мы переходим к методу сечений, который непосредственно передает усилие на нужный элемент фермы.
Анализ ферм — метод сечений:
Как следует из названия, в методе сечений мы делаем сечения через ферму, а затем рассчитываем силу в элементах фермы, через которую выполняется разрез. Например, если я возьму задачу, которую мы только что решили методом соединений, и сделаю сечение S 1 , S 2 (см. рис. 9), мы сможем определить силы в стержнях BC, BE и FE. путем рассмотрения равновесия части слева или справа от сечения.
Позвольте мне теперь проиллюстрировать это. Как и в методе соединений, мы начинаем сначала с определения реакций на внешней опоре фермы, рассматривая ее как единое твердое тело. В данном конкретном случае это дает N в точке D и N в точке A. Теперь рассмотрим сечение фермы слева (см. рис. 10).
Поскольку все это сечение находится в равновесии, . Обратите внимание, что теперь мы используем все три уравнения равновесия, поскольку силы в отдельных элементах не действуют одновременно. Направление силы в каждом члене можно в значительной степени угадать при осмотре. Таким образом, сила в сечении элементов BE должна быть направлена вниз, потому что нет другого элемента, который мог бы создать направленную вниз силу для уравновешивания 9.0017 N реакция в точке A. Это ясно говорит нам о том, что F BE является растяжимым. Точно так же, чтобы противодействовать крутящему моменту относительно B, создаваемому силой N в A, сила на FE также должна быть от F до E. Таким образом, эта сила также является растягивающей. Если мы далее рассмотрим баланс крутящего момента относительно A, N и F FE , то он не дает никакого крутящего момента относительно A. Таким образом, чтобы противодействовать крутящему моменту, создаваемому F BE , сила, действующая на BC, должна действовать в направлении B, тем самым делая силу сжимающей. .
Теперь вычислим отдельные силы. Ф FE вычислить проще всего. Для этого возьмем момент о B. Это дает
4 × = 4 × F КЭ
F КЭ = Н
Далее вычисляем F BE . Для этого воспользуемся уравнением. Это дает
Наконец, чтобы вычислить F BC , мы можем использовать либо уравнение относительно A, либо
Таким образом, мы определили силы в этих трех элементах напрямую, не вычисляя силы, идущие от одного сустава к другому, и при этом сэкономили много времени и сил. Силы на правом сечении будут противоположны силам на левом сечении в точках, через которые разрезается сечение. Это можно использовать для проверки нашего ответа, и я оставлю это вам в качестве упражнения.
После этой иллюстрации позвольте мне записать шаги, которые предпринимаются для определения сил в элементах фермы методом сечений:
1. Сделайте разрез, чтобы разделить ферму на секции, пропустив разрез через элементы, где необходимо усилие.
2. Сделайте разрез через три члена фермы, потому что с тремя уравнениями равновесия, а именно. мы можем найти максимум три силы.
3. Примените условия равновесия и найдите нужные силы.
Применяя метод сечений, изобретательность заключается в том, чтобы сделать правильный. Метод после способа прямого расчета желаемой силы, минуя тяжелую работу, связанную с применением метода суставов, где нужно решать для каждого сустава.
Онлайн-калькулятор рамы и фермы (Расчет реакций рамы, диаграммы сдвига рамы и диаграммы момента)
- Расчеты
- Период
Выберите необходимое количество расчетов:
2 расчета
5 расчетов
10 расчетов
Цена: 4. 99$
Выбранный тариф позволяет сделать 2 расчета балок, рам или ферм. Бессрочно.
Выберите нужный период:
1 месяц
3 месяца
12 месяцев
Цена: 39 $
Непродлеваемая подписка. Выбранный тариф позволяет произвести расчет балки, каркаса или фермы за 1 месяц без ограничений по количеству расчетов.
Количество пользователей: 1 (3 IP-адреса в день)
Подробнее
Куда отправить код доступа ?
Согласитесь с условиями, чтобы продолжить.
