Электропроводка в квартире своими руками: пошаговая инструкция, монтаж

 Для внушительного количества людей домашний ремонт является большой проблемой и тяжелым стрессом, но не бойтесь, в данной статье опытные мастера с удовольствием поделятся знаниями и подробно, пошагово, расскажут, как собственноручно провести электропроводку в квартиру своими руками. Это не сложно, будьте уверены в себе и своих силах, следуйте инструкциям, а так же помните о соблюдении техники безопасности при работе с электричеством.

Если впоследствии у вас возникнут неразрешимые сложности или непонятен какой-либо из описанных ниже шагов, то тогда разумнее обратиться за помощью к командам профессиональных электриков – ремонтников, поскольку они, используя опыт и наработанные умения, выполнят работу самостоятельно и избавят вас от терзающей неуверенности. В противном случае, Ваше подспорье – данная статья.

Содержание

• План – схема
• Методы монтажа.
  • Шаг первый: Штробление стен.
  • Шаг второй: Прокладка трассы
  • Шаг третий: Фурнитура и отделка.
  • Шаг четвертый: Электрический щит
  • Шаг пятый: Внешний энергоноситель.
• Пошаговые 43 фото электропроводки своими руками:

План – схема

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план – схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись.

Полезный совет:Для понятного понимания положения дел рекомендуется осветительную, и розеточную схемы рисовать на сторонних листах одного чертежа. Продумайте количество розеток и ламп, а так же местонахождение распределительного щитка, исходя из индивидуальных особенностей жилой площади.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы.

Полезный совет:Розетки в ванной, для большей безопасности и спокойствия жителей квартиры, должны быть обязательно заземлены.

Так же, готовя план – схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Методы монтажа.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Полезный совет:Еще на этапе создания план – схемы составьте список необходимых материалов и подсчитайте необходимую длину проводов, учитывая все особенности креплений и подвода контактов.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

• Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Полезный совет:Существует множество способов вырезания каналов в бетонных стенах. Исходите из своих возможностей и наличия рабочих инструментов. Не имея болгарки с диском работы по бетону, можно использовать дрель или зубило и молоток.

Шаг второй: Прокладка трассы

• Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров. Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ.
• Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Интересный факт:В советское время во время прокладки трасс активно использовался разведенный алебастр, который очень быстро застывал и «захватывал» провод, присоединяя его к стене. При работе с этим материалом учитывайте тот факт, что алебастр схватывается очень быстро, поэтому максимально сократите время работы с данным материалом.

Шаг третий: Фурнитура и отделка.

• Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Полезный совет:Для монтажа электросетей лучше использовать одножильный медный провод, поскольку при дальнейшем соединении проводов скрутка с одножильными проводами значительно жестче. Подключение розеток одножильным проводом так же будет надежнее альтернативных.

• Выбирая подходящую фурнитуру обращайте внимание на материал и сопроводительные бумаги, которые могли бы подтвердить их качество. И не забывайте, что электрические розетки являются устройствами повышенной пожарной опасности, поэтому не размещайте их рядом с раковинами, газовыми или электрическими плитами и ванной. Так же не подсоединяйте розетки вблизи пола, поскольку, в случае затопления последнего, может возникнуть короткое замыкание и разгореться пожар.

Полезный совет:Помните о технике безопасности при работе с электроприборами и постарайтесь учитывать все возможные ситуации, способные произойти в вашей квартире и за пределами. Помните: Вы строите на годы вперед!

• По завершению установки розеток, выключателей и прочей фурнитуры, следует заштукатурить стены, скрывая проделанную работу и приводя жилое пространство в более презентабельный вид.

Шаг четвертый: Электрический щит

• Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Интересный факт:Наличие УЗО в электрической сети не спасает от короткого замыкания и энергетических перегрузок, поэтому обязательно дополняйте цепь автоматическим выключателем.

Шаг пятый: Внешний энергоноситель.

• Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Полезный совет:Подключение вашей домашней электрической сети к внешнему энергоносителю лучше предоставить ответственным за жилое здание лицам, поскольку только им доподлинно известны все тонкости устройства подачи электропитания в доме.

Проводка в квартире часть 3

В этой статье мы расскажем и покажем на примере как сделать схему электропроводки в квартире своими руками, даже не имея какого либо опыта в этом деле, и вы сможете убедиться, что сделать схему электропроводки не так уж сложно, как кажется.

Даже если вы на все сто процентов доверяете своему электрику, и можете полностью на него положиться, вы все равно должны приделить внимание вопросу расположения розеток, выключателей и осветительных приборов, а не пробовать свалить все эти вопросы на плечи электрика. Во-первых, любой электрик все равно будет у вас спрашивать и задавать вопросы по поводу расположения электротехники в доме, а во-вторых вам это все-таки нужнее, электрик сделает свою работу и уйдет, а вам там жить.

Ведь как потом будет обидно постоянно спотыкаться об различные удлинители в квартире, искать выключатели, которые находятся в труднодоступном месте. А ведь всего этого можно избежать, если потратить несколько часов своего времени и сделать схему электропроводки в квартире своими руками.

Чертим план квартиры

Для начала нужно начертить простой план квартиры, можно даже на обычном листе. Также можно воспользоваться онлайн-планировщиком квартир, которых в интернете полно, например неплохой планировщик remplanner, простой и интуитивно понятный. Должно получиться вот так (это наш вариант квартиры, у вас же конечно будет свой).

Дальше нужно на этот план нанести все предполагаемые электроприборы и мебель. Задание не простое, но все же выполнимое, желательно на этом этапе подключить всю семью, так будет и легче, и правильнее.

Схема расположения розеток

Итак, мебель расставлена, теперь нужно нанести на план места расположения розеток. Ищем на плане приборы, которые являются потребителями электроэнергии, и рисуем возле них розетки. У нас на плане такие приборы зарисованы красным цветом. Не стоит также забывать про слаботочку (TV, LAN розетки и прочее). Также не стоит упускать из виду переносные приборы, такие как различные зарядки от мобильников, планшетов, ноутбуков просто можно добавить пару розеток у кровати или тумбочки для удобства.

На этом рисунке условные обозначения, которые мы будем использовать составляя схему электропроводки в квартире своими руками.

В нашей схеме электропроводки в комнате №1 будет установлен телевизор и компьютер. Для телевизора и компьютера устанавливаем по две розетки на 220 вольт, также нужно предусмотреть ТВ розетку (антенна, кабельное, спутниковое тв) для телевизора. Современные телевизоры имеют функцию Smart TV, поэтому под телевизор мы предусмотрели розетку RJ45 (по-простому компьютерную розетку). Для компьютера добавляем такую же и обозначаем их на нашей схеме.

Возле кровати там где стоит прикроватная тумбочка не лишним будет добавить одну розетку на 220 вольт, и хотя там нет никаких потребителей, такая розетка никогда лишней не будет, и всегда пригодится для подключения различных переносных устройств: зарядка мобильника, планшета, ноутбука и т.п.

На кухне устанавливаем три розетки на 220 вольт для холодильника, посудомоечной машины и микроволновой печи. В ванной устанавливаем влагозащищенную розетку IP44 для стиральной машины. Не пугайтесь названия IP44 монтаж таких розеток ничем не отличается от монтажа обычных розеток, просто подписываем в нашей схеме электропроводки в квартире эту розетку IP44.

Схема расположения осветительных приборов

С розетками разобрались, принимаемся за освещение. Так же как и в случае с розетками на плане квартиры рисуем места расположения будущих осветительных приборов (люстры, лампы, бра и т.п.). На этом этапе желательно определится с дизайном потолков — различные гипсокартонные конструкции, натяжные потолки, и тому подобное, от всего этого зависит расположение осветительных приборов, или вообще сама возможность монтажа того или иного прибора.

В нашем примере все осветительные приборы будут располагаться по центру комнат. Размечаем центр и добавляем в нашу схему электропроводки в квартире осветительные приборы.

Схема расположения выключателей

После того как будет размечено расположение осветительных приборов, можно приступать за разметку расположения выключателей. Как правило, выключатели располагают при входе возле дверей, и поэтому важно определиться с расположением всех дверей, а также в какую сторону они будут открываться, чтоб потом при открывании двери один из выключателей не оказался за ней. Добавляем в наш план двери.

Размечаем все выключатели внутри комнат при входе, и снаружи в ванной и санузле. Не стоит забывать, что выключатели бывают одноклавишными, двухклавишными и трехклавишными, то есть с одного выключателя мы можем управлять от одного до трех осветительными приборами, также в одном месте можно разместить любое количество таких выключателей. В нашем примере у нас стоит двухклавишный выключатель возле ванной — одна клавиша это санузел, вторая коридор.

Стоит заметить что одним осветительным прибором можно управлять и двумя, и даже тремя выключателями, такие выключатели называют проходными — это когда, например при входе в комнату вы включили свет, а возле кровати выключили. Также при входе в коридор, зашли — включили свет, при выходе — выключили. Не будем вникать в принцип работы такого выключателя, просто если нужен такой выключатель, то зарисуйте его на плане с пометкой «проходной».

Убираем двери с нашего чертежа, чтоб не мешали.

Накладываем схему розеток на схему освещения.

Если не собираетесь делать проводку в доме своими руками, а нанять для этих работ специалиста, то на этом этапе можете остановиться, все что от вас требовалось вы уже сделали. Теперь можете просто передать свою схему электропроводки в квартире электрику, а он уже сам определится с местами расположения распределительных коробок и маршрутом прокладки трасс проводов.

Единственное, что нужно определиться с расположением силового щитка, но как правило, он располагается там, где выполнен ввод кабеля в квартиру или дом, и находится при входе, так что вариантов тут не много. Также на плане желательно указать все размеры (ширину и длину комнат, отступы от стен и пола до центра розеток и выключателей, а также расстояние от стен до осветительных приборов).

Схема прокладки проводов

Если все-таки решили делать монтаж проводки своими руками, то нашу схему нужно еще доработать, а именно определиться с местом расположения распределительных коробок и силового щитка, а также выполнить схему прокладки проводов. Начнем с комнаты №1. Распределительную коробку устанавливаем при входе, и проводим кабель от розеток к коробке. По-правильному прокладывать каждую розетку отдельным шлейфом. Прокладывать несколько розеток одним шлейфом не рекомендуется.

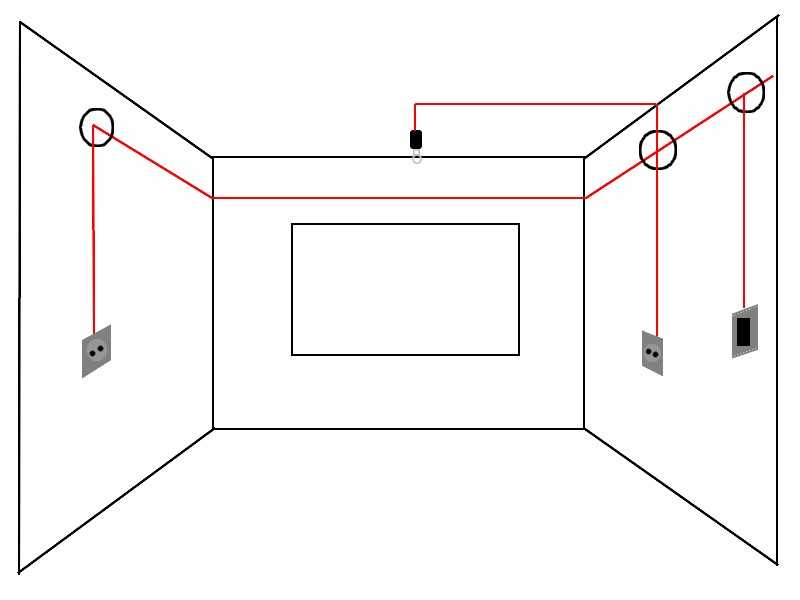

Все провода должны быть проложены строго вертикально и горизонтально, монтаж проводов по самому кратчайшему пути не допускается. В нашем случае провод будет укладываться в штробе под потолком с вертикальными опусками в подрозетники. Для розеток используем кабель 3х2,5 кв.мм, на чертеже он зеленого цвета. Более подробно о том какой кабель выбрать для проводки в доме мы напишем в одной из наших статей.

Далее прокладываем кабель от выключателя к коробке и от лампы к коробке. От выключателя кабель будет укладываться в штробу, также как розетки, от лампы кабель пойдет под гипсокартонным потолком в гофротрубе. Кабель используем 3х1,5 кв.мм. От выключателя к коробке, в целях экономии можно пустить кабель 2х1,5 кв.мм, но выгода тут небольшая. На чертеже этот кабель красный.

Про слаботочку в этом примере мы пока не будем рассказывать, более подробно мы затронем эту тему в статье про слаботочку.

Теперь прокладываем провода на кухне.

Дальше санузел и коридор.

В прихожей у нас только освещение, хотя при желании можно и установить одну розетку, лишней не будет.

Ввод будет у входной двери, тут и установим силовой щиток.

Все что нам осталось, это подвести провода от коробок к щитку. От каждой коробки к щитку тянем две линии, кроме той, которая в прихожей, там только одна линия освещения. Одна — розеточная группа, вторая группа освещения. Провод используем тот же на розетки 3х2,5 кв.мм, на освещение 3х1,5 кв.мм. Начнем с комнаты №1.

Дальше кухня.

Санузел.

И коридор.

Вот и все, как видите сделать схему электропроводки в квартире своими руками не так уж и сложно, как могло показаться. В следующей статье мы расскажем как выбрать электрика для монтажа электропроводки, а если вы собираетесь делать все своими руками, то можете сразу переходить в статью как рассчитать сечение кабеля для проводки в квартире и его количество.

Также рекомендуем посмотреть видео по теме схема электропроводки в квартире своими руками

Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не можете повлиять на их расположение. Но как только вы стали домовладельцем, вы имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно, это долгий, сложный и финансово затратный процесс. Пытаясь как-то сэкономить, многие задаются вопросом – а можно ли сделать всю электрическую часть в новом жилье самостоятельно? В реальности, если не лень, хорошо учился в школе, дружишь с физикой и электротехникой. Так что актуальна сегодня наша тема — электропроводка в квартире своими руками. Вам поможет пошаговая инструкция от составления схемы до монтажа проводов.

Содержание

• Начало всех работ — схема
• Составление схемы
• Необходимые материалы
• Щит распределительный
  • Какие щиты есть?
  • Чем оснащен щит?
• Нагрузка в квартиру
• Монтаж электропроводки
  • Подготовительный этап
  • Открытая проводка
  • Скрытая проводка
  • Завершающий этап

0

0

Начало всех работ — схема

Этот раздел я хотел бы начать с аналогии. Что является основой для хорошего, надежного дома? Фундамент, конечно. Итак, своеобразным фундаментом надежного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие люди совершенно напрасно этим пренебрегают и на это есть веские причины:

1. Во-первых, монтаж электропроводки в квартире будет для вас намного проще, когда на схеме показан практически окончательный результат. Согласитесь, довольно редко на первом этапе ремонта люди могут представить, что будет в итоге. А с электрической схемой это возможно, ведь на ней будут отображаться все коммутационные аппараты, элементы освещения и стационарные бытовые приборы.
2. Во-вторых, схема электропроводки в квартире поможет вам составить четкий план выполнения работ — с чего начать проводку, в каком направлении двигаться, что оставить на завершающий этап.
3. В-третьих, имея готовую схему расположения электроэлементов в квартире, вы легко сможете определить количество материалов — розетки, выключатели, распределительные коробки, подрозетники, провода, кабели.
4. И самое главное, когда монтажные и ремонтные работы уже завершены, у вас будет схема электропроводки в квартире. Не выбрасывайте его ни при каких обстоятельствах. Если вам нужно просверлить где-то в стене отверстие для картины или фоторамки, вы вытащите схему и посмотрите, как проходит путь проводов, чтобы не наткнуться и не повредить токопроводящую жилу. Также многие иногда клеят распределительные коробки обоями, чтобы не портить внешний вид помещения. На самом деле этого делать нельзя, но если он уже запаян, всегда можно посмотреть на схеме, где находится коробка. Если вам нужно немного поработать, отрежьте кусок обоев, получите доступ к коробке, а затем снова приклейте ее.

Надеемся, мы доступно и доступно объяснили вам, что все в мире электрики всегда должно начинаться со схемы. Теперь немного подробнее о том, как правильно его составить и что на нем должно отображаться.

Составление схемы

Прежде чем составлять схему, необходимо собраться всей семьей и хорошо продумать, где в вашей квартире будут располагаться основные потребители электрической энергии:

• кондиционеры;
• электрические плиты и духовки;
• Шайба;
• холодильник и морозильник;
• посудомоечная машина, микроволновая печь;
• вытяжная принудительная вентиляция;
• котлы системы отопления или водонагреватели.

Также немаловажную роль играет расстановка мебели, особенно крупногабаритной. Чтобы потом не получилось так — ремонт закончен, мебель расставлена, а розетка за шкафом, который уже много лет обосновался на этом месте. И тогда придется прибегнуть к помощи носителей, только раньше хоть под ковры можно было провода прятать, а сейчас это не модно, все паркет и ламинат. Поэтому уделите этому вопросу особое внимание.

план квартиры (нажмите для увеличения)

Затем возьмите бумагу (желательно в коробке), карандаш (желательно несколько разноцветных), линейку. Начертите в двух экземплярах на бумаге план своей квартиры с дверными и оконными проемами, для удобства возьмите технический паспорт и перенесите чертеж оттуда. Присвойте каждой комнате порядковый номер, например, если у вас есть схема электропроводки в однокомнатной квартире, пусть она будет выглядеть так:

1. Коридор (прихожая, холл).
2. Ванная комната.
3. Кухня.
4. Холл (гостиная).

Если комнат больше, соответственно можно продолжить дальнейшую нумерацию — спальня, детская, спортзал, также нужно учитывать кладовую, лоджию (если вы собираетесь разводить освещение и там ) и т. д.

Теперь схематично изобразите стационарную бытовую технику и мебель (в виде квадратов и прямоугольников) на одном чертеже. Бытовая техника может быть отмечена красным цветом, а мебель серым. На втором чертеже отметьте места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас указаны бытовые приборы, на втором в этих местах будут розетки.

Таким же образом на первом чертеже (где техника и мебель) желтым цветом нарисуйте крестики в местах установки светильников, бра, торшеров, люстр. Здесь вам будет удобно видеть — где кровать, там значит и прикроватная лампа; где стоит диван или кресла, значит бра, под которыми можно читать и т.д. Потом все эти лампочки перевести в электрическую цепь. При этом продумайте и отметьте места установки выключателей. Представьте в уме, в какую сторону будут открываться ваши межкомнатные двери, чтобы потом за ними не оказались выключатели.

Определитесь сразу, возможно в каком-то месте вам нужно установить блок розеток (чаще всего это делается на рабочей панели кухни), будет ли у вас групповое освещение или многорожковая люстра в основной комнате, тогда вам понадобится двухкнопочный переключатель.

Отметьте на схеме место, где будет располагаться вводной распределительный щит на квартиру.

Примеры того, как правильно составить схему вроде бы имеются, надеемся, что у вас не возникнет с этим сложностей. Теперь разберемся с количеством материалов.

Необходимые материалы

Рассчитать необходимое количество выключателей и розеток по составленным схемам. Не забывайте, что для каждого из этих коммутационных устройств вам понадобится подрозетник, если вы планируете прокладывать в квартире скрытую электропроводку. Также посчитайте, сколько соединительных коробок вам нужно.

Для расчета количества проводов лучше всего коммутационные аппараты и распределительные коробки, намеченные на схеме, перенести на реальные стены. Затем разметьте стены, то есть в прямом смысле этого слова, проведите между ними дорожки проводов, измерьте все рулеткой и посчитайте общее количество. Учтите, что проводка в квартире выполняется строго по вертикали и горизонтали, косых поворотов быть не должно.

Хочу дать один совет. Если электропроводка делается полностью с нуля в трехкомнатной квартире площадью около 60-70 м ² , то провод лучше покупать целым заводским бухтом, в котором 100 м. В магазинах , это считается оптом и на него будет скидка 10%, а если вы купите 98 м, то это не опт, скидки не будет, но вы возьмете на 2 м больше и сильно сэкономите.

По опыту профессиональных электриков, для электромонтажа квартиры из трех комнат приобретите 100 м трехжильного провода сечением 1,5 мм ² (это будет прокладка проводки освещения в квартире) и 100 м трехжильного провода сечением 2,5 мм ² для питания розеток.

Мощные электроприборы, такие как водонагреватель или варочная панель, обычно запитываются отдельной линией от вводного распределительного щита через отдельный автомат. Для них лучше проложить трехжильный провод сечением 4-6 мм ² .

Еще один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах стыков и соединений коммутационных аппаратов. Принято оставлять запас провода для розеток, выключателей, светильников не менее 20 см. Если вы планируете в будущем опустить потолки, то увеличьте запас провода для светильников до 50 см. Также оставьте запас провода около 50 см для сборки распределительного щита.

Щит распределительный

Электропроводка своими руками в любой квартире начинается от распределительного щита. Какой он? Это своего рода короб, в котором монтируется электросчетчик и вся защитная автоматика.

Какие щиты есть?

Эта коробка изготовлена ​​из металла или пластика. Каждый вариант имеет свои преимущества. Пластиковый щит более практичен, так как мало весит, к тому же выглядит привлекательно и эстетично. Металлический ящик прочный и надежный.

По способу крепления щиты бывают наружного и внутреннего исполнения. Наружный щит (его еще называют накладной) навешивается на стену с помощью саморезов или дюбель-гвоздей. Это значительно облегчает монтажные работы, но в то же время такой тип щита занимает свободное место в помещении. Внутренний или встроенный люк требует установки специальной ниши в стене, но при этом не занимает свободного места в помещении.

Чем оснащен щит?

Что еще нужно для установки распределительного щита, кроме самой коробки:

• Вводный автомат, защищает всю квартирную сеть, отключая при необходимости, к нему подходит питающий кабель для квартиры.

• DIN-рейка представляет собой специальную металлическую пластину, на которую крепится вся автоматика.
• Счетчик электроэнергии, после выполнения всех монтажных работ необходимо будет пригласить представителя энергосбытовой компании для опломбировки счетчика.
• Шины PE и N, на которые будут подсоединены все нулевые и заземляющие проводники.
• Автоматические выключатели, защитят определенную группу токоприемников от короткого замыкания путем срабатывания при перегрузке по току. Также с помощью автоматов можно будет принудительно отключить ту или иную линию от общей сети при необходимости.
• Устройства защитного отключения (УЗО), не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию, если корпус какого-либо электрооборудования находится под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать комбинированный вариант, в состав которого входят автомат и УЗО – дифференциальные автоматы.
• Соединительные провода или распределительные гребенки.

Для определения количества машин необходимо рассчитать и распределить нагрузку по квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное количество различных потребителей электроэнергии. Согласитесь, наши дома буквально напичканы бытовой техникой. Нормами и правилами рекомендуется перед прокладкой проводки в квартире отделить осветительную сеть и линию розеток от разных автоматов. Но с учетом текущей нагрузки на квартирную сеть, посадить все бытовые приборы на одну линию невозможно. Целесообразно все равномерно распределить на несколько цепей с питанием от отдельных автоматов.

Это разделение имеет большое практическое значение. Представьте, что в квартире повреждена электропроводка. Своими руками, не вызывая электрика, вы решили разобраться, найти причину и устранить ее. Если каждая линия имеет свою защиту, можно легко найти причину аварийной ситуации (определить по отключенному положению автомата). И пока вы будете устранять поломку на этой линии, все остальные потребители не останутся обесточенными, то есть холодильник будет продолжать охлаждать, а стиральная машина будет стирать.

Рекомендуется выбирать машины следующей мощности:

• на осветительную нагрузку — 10 А;
• для розеток — 16 А;
• для подключения бытовых приборов до 4,5 кВт — 20 А;
• для входа в квартиру — 50 А.

Как разделить общую нагрузку квартир на группы?

Во-первых, все мощные потребители электроэнергии целесообразно снабжать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная и электрическая духовка, кондиционеры).

Во-вторых, хорошо бы розетки каждой комнаты сделать отдельными группами (детская, взрослая спальня, холл, кабинет). Если это не получится, то в любом случае кухонные розетки должны быть запитаны через отдельную линию и автомат, ведь именно на кухне находится самая мощная бытовая техника (пекарня, микроволновая печь, кофеварка, электрочайник). чайник, кухонный комбайн, блендер и др.)

Электроснабжение санузла должно осуществляться отдельной группой, так как оно относится к опасному с точки зрения электробезопасности помещению (так называемая «мокрая» группа).

Освещение квартиры выделяется в отдельную группу, но будет гораздо удобнее, если освещение каждой комнаты будет разделено на группы.

Количество необходимых автоматов и УЗО будет зависеть от того, как вы сгруппируете всю нагрузку своей квартиры.

Монтаж электропроводки

Осталось определиться, какой тип электропроводки выбрать для своей квартиры. Сегодня есть два пути:

• Открыть. Это когда все жилы будут проходить по стеновым поверхностям, их закрепляют в пластиковых кабель-каналах (или коробах). Такая прокладка требует гораздо меньших материальных затрат и физических усилий, но есть один существенный недостаток – внешний вид помещения не совсем эстетичен. Исключение составляет прокладка специального кабеля через фарфоровые изоляторы, когда дизайн квартиры выполнен в стиле ретро, ​​сейчас это очень модно и набирает популярность.
• Скрыто. При этом способе провода укладываются в специальные пазы на стеновых поверхностях (в канавки). Для шлифовки нужны специальные приспособления, процесс трудоемкий, отнимает много сил и времени. Но все направляющие будут скрыты.

Подготовительный этап

По вашему проекту разметьте дорожки для проводов на стенах. Чтобы все получилось идеально ровно, сделайте это с помощью лазерного уровня или натянутого шнура. В дашборде есть счетчик, а после него машины по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже должны разойтись по всем остальным комнатам и комнатам. На входе в каждую комнату должна быть установлена ​​своя распределительная коробка.

Разметить на стенах места расположения розеток, выключателей, распределительных коробок.

При открытом способе укладки есть один нюанс – стены должны быть идеально ровными, чтобы пластиковые ящики легли на поверхность стены без перекосов. В случае укладки на фарфоровые изоляторы в этом нет необходимости, незначительная кривизна стен будет не так заметна.

Для скрытого варианта необходимо сделать канавки по отмеченным линиям с помощью штробореза или болгарки. Можно использовать перфоратор, но тогда штробы не получатся такими идеально ровными. Ударная дрель подойдет для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – резец (коронка) по бетону. Если такого инструмента у вас нет, купить его будет очень дорого, попробуйте взять его в аренду.

Открытая проводка

1. Разрежьте пластиковые коробки по отмеченным линиям. Для этого используйте строительный нож или ножовку.
2. Прикрепите ящики к поверхностям стен. Не рекомендуем использовать клей или двусторонний скотч, такая фиксация продержится недолго. Закрепить ящики лучше всего дюбелями и шурупами.
3. Поместите проводники в коробки и закройте крышки. Концы проводов оставлены ведущими к распределительным коробкам и коммутационным аппаратам.

Скрытая проводка

1. Очистить подготовленные канавки от пыли; это можно сделать обычным веником или пылесосом.
2. Прокладывайте провода в канавках, предварительно их рекомендуется размещать в гофрированных трубах из негорючих материалов.
3. Закрепите электропроводку, проложенную в канавках, алебастровым раствором. Сначала зафиксируйте только в нескольких местах, чтобы провод не выпадал. Когда вы полностью завершите монтаж и проверите работу всей электрической сети, тогда вы полностью замуруете провода.
4. Вставьте концы проводов в коробки розеток и соединительные коробки.
5. Также с помощью алебастрового раствора закрепите монтажные коробки и розетки в подготовленных отверстиях.

Заключительный этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место — снять напряжение и проверить его отсутствие.

Осталось только все подключить. Установка розеток, выключателей, светильников. Выполните все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если все работает правильно, можно заделывать канавки.

Как видите, провести электропроводку в квартире своими руками вполне реально. Надеемся, что пошаговая инструкция по составлению схемы, расчету нагрузки, установке щитка и разводке поможет вам сделать все правильно. Если есть сомнения, лучше обратиться за помощью к специалистам.

Как переделать электропроводку в доме, не снимая гипсокартон: 4 этапа и советы

Ремонт электропроводки всегда является больной темой для домовладельцев, так как большинство людей сразу думают о понесенных расходах или беспорядке и сложности, связанных с проектом. Однако неправильная проводка может оказаться более дорогостоящей и привести к большему ущербу, поскольку приводит не только к коротким замыканиям, но и к возгоранию.

Провод, который вызывает искру или перегрузку по току, иногда может привести к пожару в доме и сжечь все имущество. Это одна из основных причин, но не единственная, почему так важна замена электропроводки в доме. Поскольку большинство домовладельцев обеспокоены разрушительным процессом, электрикам часто задают вопрос: «Можно ли переустановить дом, не снимая гипсокартон?».

Обычно ответ положительный, и в некоторых случаях даже замена электропроводки во всем доме может быть выполнена с минимальным вмешательством. Если вы хотите узнать больше о процессе, хороший электрик должен помочь вам, как переделать дом, не снимая гипсокартон. Вот 4 обычных этапа и чего ожидать от каждого из них.

1. Этап планирования и подготовки

Как и в случае с любым другим проектом реконструкции или модернизации дома, чем лучше вы спланируете и подготовите замену электропроводки, тем более плавным будет процесс. Подробный план поможет вам расположить и спроектировать цепи таким образом, чтобы вы могли сохранить гипсокартон.

Всегда лучше обратиться за советом к профессиональному и сертифицированному электрику даже на этом этапе, чтобы сделать ваш план действительно выполнимым и наилучшим образом действовать. Обычно этап планирования и подготовки включает в себя:

• подробный план старой схемы – это старая проводка, которую необходимо заменить, и подробный чертеж того, где что находится, что может помочь свести к минимуму поломку
• подробный план новой схема — в некоторых случаях новая проводка может следовать другому плану, если старая не оптимальна или если есть новые потребности, которые необходимо приспособить
• расчеты электропроводки – новый план поможет вашему электрику рассчитать количество необходимых проводов и кабелей, а также определить наилучшие и наиболее целесообразные маршруты для новой электропроводки

2.

Этап подготовительных работ

не снимать для установки проводки, новые провода придется прокладывать через подполье или, в некоторых случаях, по чердаку. Это означает, что вам нужно освободить место для их проскальзывания.

Этот этап помогает не только освободить место для новой проводки, но и разметить путь для того, что нужно удалить, и для ввода новой проводки в розетки. Вы должны быть в состоянии найти подполье, где электрик будет выполнять большую часть работы.

Если вы решите выполнить подготовительные работы самостоятельно, вам также следует подумать о том, чтобы избавиться от беспорядка рядом с электрическими розетками в вашем доме. Целесообразно убедиться, что у электриков будет легкий доступ для установки электропроводки. Хотя они могут помочь с более тяжелой мебелью и предметами, с мелкими вещами следует разобраться до их прибытия.

3. Стадия демонтажа

Этап демонтажа соответствует своему названию и относится к вытягиванию и утилизации старой проводки. Это не так просто, как кажется, по двум основным причинам:

1. Просто так провода из стены не вытащишь — они вообще сшиты;
2. Старую проводку нельзя выбрасывать в мусорку — ее нужно перерабатывать.

Старая проводка часто прикручена к каркасу, что означает, что вы не можете просто вытащить кабели из стены. Убедившись, что питание отключено, электрик может отрезать кабель и удалить открытую часть, оставив кабель внутри стены. Если не жалко залатать гипсокартон, то эти кабели можно протянуть изнутри комнаты, а иначе придется это делать в подполье.

Некоторые кабели расположены в более удобных местах, и их удобнее вытягивать. Электрик может прикрепить новый кабель к старому, затем вытащить старую проводку и позволить новому кабелю упасть на свое место и занять свое место.

4. Новый этап электропроводки

Замена электропроводки в доме — это не так просто, как соединить два кабеля вместе и позволить одному заменить другой. Когда это не так, процесс установки новой проводки может быть довольно сложным. Еще до прокладки нового провода электрику придется предварительно вырезать отверстие для каждой коробки электроприборов схемы.

Затем будет просверлено отверстие диаметром 3/4 дюйма в верхней пластине стены непосредственно над каждым отверстием или в нижней пластине под отверстиями. Обычно это работа для двух человек, так как это помогает другому человеку поймать провод, который проходит через пространство для обхода.

Если расчеты на Этапе 1 были выполнены правильно, то провод должен подаваться прямо к отверстию в стене, и процесс продолжается комната за комнатой, пока вся проводка не будет направлена ​​к нужному выходу.

Советы по перемонтажу электропроводки в доме без демонтажа гипсокартона

Хотя узнать больше о том, как перемонтировать электропроводку в доме без демонтажа гипсокартона, это может быть нетрудно, иногда это может быть сложно. Существуют дополнительные меры предосторожности, которые электрики принимают в таких проектах, особенно когда речь идет о том, чтобы новые кабели были зажаты и затянуты. Это потому, что они не стягивают гипсокартон, поэтому они не могут прикрепить кабели скобами к стойкам за стенами, что является обычной техникой.

Одним из решений является крепление кабеля к балкам или стропилам с помощью проволочных скоб. Электрик должен убедиться, что каждый провод надежно закреплен в электрической коробке соответствующего устройства с помощью правильного зажима.

Использование распределительных коробок для организации проводов — еще один отличный совет при повторной проводке. Это пригодится и позже, если вы захотите внести какие-то дополнения. Их можно разместить над каждой комнатой.

Очень важно, чтобы замена электропроводки выполнялась должным образом и квалифицированными и опытными специалистами. Если электрическая проводка установлена ​​неправильно, провода могут быть повреждены и вызвать короткое замыкание. Более того, если подключение к щиту и в распределительных коробках не выполнено должным образом, то это может вызвать ЭМП, что может иметь нежелательные последствия для вашего здоровья.
