Как ставить стропила на крышу: Правильная установка стропил своими руками

Как ставить стропила на крышу дома видео

По сложности исполнения установка стропил не занимает первого места в перечне строительных работ. Тем не менее, правильный монтаж этих элементов невозможен без знания некоторых правил и тонкостей. Небрежность приведет к потере кровлей герметичности и несущей способности.

Материал стропил

Наиболее подходящим для изготовления стропил материалом являются брус или обрезная доска из древесины хвойных пород. Не допускается наличие в структуре дерева трещин, червоточин и прочих дефектов. Доски должны быть хорошо высушены, иначе геометрия всей стропильной системы начнет меняться сразу после возведения вследствие усадки. Перед началом сборки все деревянные элементы промазываются противопожарными и антисептическими составами.

Определение шага и сечения стропил

Для вычисления размеров поперечного сечения и шага стропил необходимо выполнить расчет, который требует знаний теории и практических навыков. При отсутствии таковых можно примерно определить геометрические параметры стропильной системы, обратившись к следующей таблице:

Прежде всего, следует задаться шагом стропил, который выбирается произвольно или в зависимости от ширины рулонов теплоизоляции и элементов кровельного покрытия. Далее вычисляют отношение ширины ската и принятого шага стропил. Результат округляют до целого значения и увеличивают на единицу, получая таким образом количество стропильных ног в одном скате. Зная это число, остается простым делением определить точное расстояние между стропилами.

В зависимости от конструкции здания могут применяться две разновидности стропильных систем: висячие и наслонные стропила. Их установку выполняют по-разному:

1. Висячие стропила.

Своей верхней частью висячие стропила противоположных скатов упираются друг в друга, в то время, как их основание соединено горизонтальным элементом (затяжкой), воспринимающим распорное усилие. Так образуется простейшая треугольная стропильная ферма, которую устанавливают на стены здания. Каждую ферму собирают по заранее изготовленному шаблону. Делать это лучше всего на земле, доставляя готовые конструкции к месту монтажа с помощью подъемных механизмов.

2. Наслонные стропила.

Каждая стропильная нога опирается одним концом на стену (точнее, на лежащий поверх стены мауэрлат), а другим – на коньковый прогон – горизонтальный брус, установленный вдоль линии пересечения скатов. Такая стропильная система возводится в том случае, когда внутри дома есть несущая стена или колонны, на которые можно опереть стойки конькового прогона. При больших пролетах скатов наслонные стропила укрепляют дополнительными опорными элементами – стойками или подкосами.

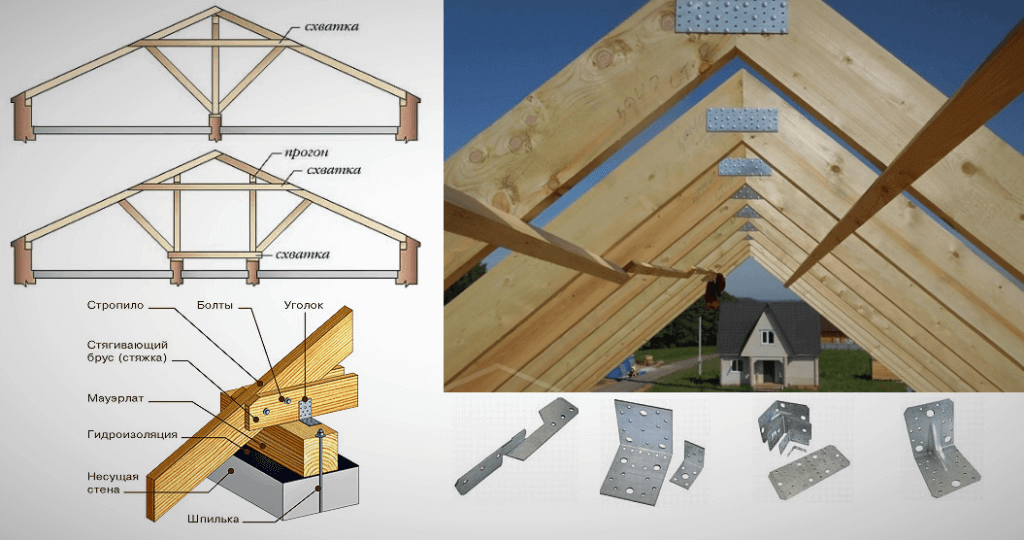

Крепление стропил

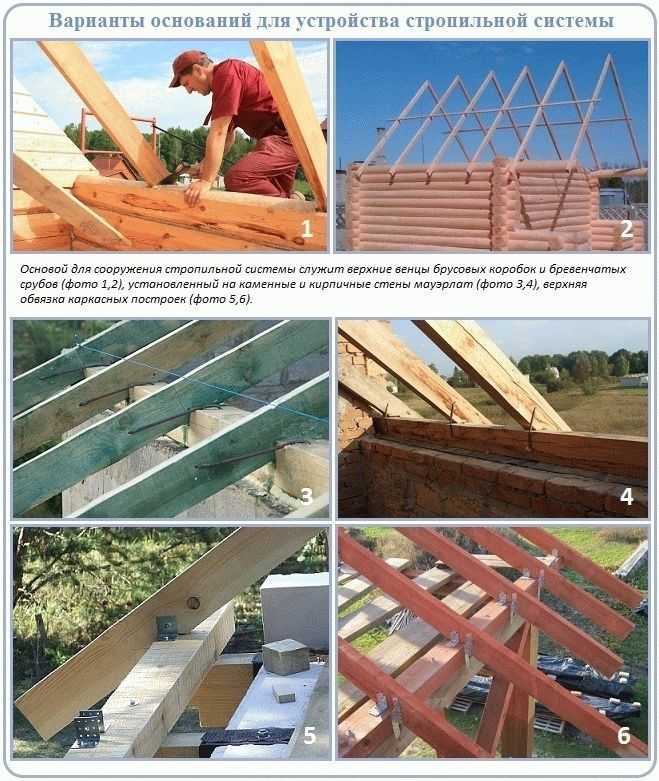

В зависимости от того, из какого материала построены стены дома, выбирают способ крепления стропил:

1. Жесткое крепление.

Если постройка сложена из кирпича, бетонных блоков или клееного бруса, в опорных узлах стропила крепятся жестко, то есть без возможности поворота или продольного смещения.

2. Подвижное крепление.

Опоры стропил деревянных зданий, дающих на начальном периоде эксплуатации усадку, должны быть подвижными (скользящими). При этом стропильная нога может поворачиваться или смещаться в опоре. Благодаря этому геометрия стропильной системы не нарушается при усыхании деревянных стен.

Видео установки стропил на крышу дома

Как поставить стропила на дом – подробные рекомендации + Видео

Содержание

• 1 Как правильно поставить стропила на дом – разберемся с терминами!
• 2 Как правильно установить стропила – наслонные или висячие?
• 3 Как ставить стропила на крышу – что за чем?
• 4 Как ставить стропила на крышу — пошаговая схема
  • 4.1 Шаг 1: Установка мауэрлатов
  • 4.2 Шаг 2: Делаем макет
  • 4.3 Шаг 3: Готовим стропила
  • 4.4 Шаг 4: Устанавливаем первые стропила
  • 4.5 Шаг 5: Устанавливаем стропила
  • 4.6 Шаг 6: Дополнительные элементы

Установку стропил лучше доверить специалистам, крыша – не тот элемент здания, с которым можно экспериментировать. Однако знать азы и особенности того, как поставить стропила на дом, необходимо, хотя бы для того, чтобы проконтролировать качество работы и уметь соорудить несложную стропильную конструкцию.

Как правильно поставить стропила на дом – разберемся с терминами!

Если большинство людей мало-мальски представляет себе, что такое стропила, то вот с остальными терминами, встречающимися в деле кровельщика, может возникнуть проблема. Мауэрлат, ригель, лежень, стойка, подкос, прогон – вряд ли тут обойтись без помощи специализированной литературы или опытного строителя! Впрочем, если вы читаете эту статью, то вполне обойдетесь и без них.

• Мауэрлат – традиционно это деревянная балка сечением 15*15 см, которая выполняет роль крайней нижней опоры для стропил, распределяя нагрузку от точек стыкования стропил на всю верхнюю площадь стены. В последнее время вместо дерева часто используют металл, для мауэрлатов это швеллеры и двутавры. Мауэрлат устанавливается с небольшим отступом от внешнего края стены и закрепляется. Для предотвращения гниения и коррозии снизу балки изолируются рубероидом или другим водонепроницаемым материалом. Именно с этого элемента зачастую и начинают установку стропил.
• Лежень – дополнительный брус для распределения нагрузки от стропил по всему периметру стен. От мауэрлатов отличаются тем, что лежни устанавливаются внутри сложных стропильных конструкций, то есть они не являются обязательным элементом крыши, а лишь дополнением в нужных случаях.
• Стойка – вертикальный брус, который усиливает стропильную конструкцию изнутри. На стойки устанавливаются в свою очередь прогоны, которые подпираются подкосами – наклонными брусами, которые поддерживают горизонтальные элементы и противодействуют сжатию или перекосу конструкции.
• Прогон – горизонтально расположенная балка, которая перпендикулярно пересекает стропила по всей длине крыши. В конструкции кровли можно выделить три типа прогонов – коньковый (на котором сходятся стропила вверху крыши), боковые прогоны и мауэрлаты, о которых написано выше.
• Ригель — балка, которая устанавливается между стропильными ногами, увеличивая прочность конструкции и ее устойчивость. Обычно сечение ригелей – 10*15 см.
• Стропильные ноги или стропила – балки, на которые непосредственно и устанавливается кровельное покрытие. Стропила – это также общее название для всей стропильной конструкции. Для этого элемента используют брус сечением 10*15 см. Для изготовления дощатой стропильной системы применяется сосновая доска с сечением 50*150 мм или 60*200 мм.

Перед установкой элементов необходимо точно рассчитать их количество, а также учесть возможные нагрузки на стропила: они могут быть одними при установке шифера, другими для черепицы и третьими для листов профнастила.

Например, односкатная крыша, сооруженная из минимального количества элементов, с легкостью выдержит листы металла или шифера, тогда как под черепицей со временем стропила могут деформироваться,  прогнуться, а значит, вам потребуется дополнительно укрепить конструкцию стойками или подкосами, а также использовать брусья с большим сечением.

Как правильно установить стропила – наслонные или висячие?

Стропильные конструкции разделяют на две группы – наслонные и висячие. Висячие стропила обычно сооружаются на кровлях зданий без внутренних несущих стен. Висячая конструкция опирается на коньковый прогон и мауэрлаты, а внизу скрепляется затяжками, которые не дают стропилам под воздействием нагрузки разъехаться в стороны. Следует отметить, что на висячие стропила уходит гораздо больше лесоматериала, поскольку этим обеспечивается их устойчивость. Сэкономить древесину можно на дощатых стропилах, поскольку на варианты из бревен уходит на 15-20 % больше лесоматериалов.

Наслонные стропила устанавливаются на тех зданиях, внутри которых есть несущие стены, поскольку для этого типа нужны минимум три точки опоры. Наслонными элементами можно перекрыть пролет максимальной длиной до 6,5 метров. Если есть необходимость увеличить ширину перекрываемой площади, то этого легко достичь за счет установки дополнительных опор: при одном дополнительном стояке ширину можно увеличить до 12 метров, а при двух – до 15!

В зависимости от сечения брусьев, которые применяются для изготовления стропильных ног, шаг расположения стропил варьируется от 0,8 до 1,2 м. Нижние концы в наслонном типе стропильной конструкции упираются в мауэрлаты, а верхние – в прогоны. Сооружение подстропильной рамы, включающей прогоны, стойки и подкосы, обеспечивает особую устойчивость стропильных ног. Такой тип чаще всего применяется в частном строительстве, поскольку с одной стороны получается крепкая и надежная крыша, а с другой стороны наслонные стропила весьма экономны – древесины на них, по сравнению с висячими, нужно в разы меньше. Довольно часто кровлю сооружают, комбинируя оба типа.

Как ставить стропила на крышу – что за чем?

Для начала, руководствуясь подробными инструкциями, как рассчитать количество бруса на дом, которые приведены в отдельной статье, вычислите, сколько вам необходимо материала. Перед установкой элементов стропильной конструкции их необходимо обработать составами против грибков, насекомых и антипиренами, препятствующими воспламенению. Потратившись на эти составы перед тем, как ставить стропила на крышу, вы продлите срок их эксплуатации на десятки лет.

Как ставить стропила на крышу — пошаговая схема

Шаг 1: Установка мауэрлатов

Самым важным соединением в наслонных вариантах считается место опоры стропильной ноги на мауэрлат. Именно с закрепления мауэрлата и начинается установка. Для этого предварительно бетонируются в стенах металлические штыри, которые уходят вглубь стен как минимум на 40 см. Для этих же целей будут пригодны и проволочные скрутки, диаметр которых будет не меньше 6 мм.

Шаг 2: Делаем макет

Поднимите наверх два бруса, которые будут стропильными ногами. Вырежьте выемки на левой и правой ноге для упора в мауэрлаты, не забудьте пометить для себя, к какой стороне какой брус относится. Установите брусья, соединив их вверху, чтобы сделать пометки для выемок в верхней их части. Выемки нужны для того, чтобы сделать соединение с упором, а не внахлест – такое считают крайне ненадежным даже при сильном укреплении гвоздями.

Шаг 3: Готовим стропила

По готовым стропильным ногам, как по макетам,  подготавливаем на земле последующие брусья.

Шаг 4: Устанавливаем первые стропила

На двух противоположных краях крыши устанавливаем по паре стропильных ног и натягиваем между ними веревки, которые будут рабочим уровнем при закреплении остальных пар.

Шаг 5: Устанавливаем стропила

После проведения всех замеров и подготовки брусьев устанавливаем оставшиеся стропила. В зависимости от угла наклона кровли, колеблется и расстояние между ними – при наклоне в 30° такое расстояние может быть около 70 см. Чем больше угол, тем меньше расстояние.

Шаг 6: Дополнительные элементы

При необходимости устанавливаются стойки, прогоны, ригели. Прежде всего, такая необходимость может быть вызвана весом кровельных материалов, например, черепицы, а также погодными особенностями, такими как обильные снегопады.

• Автор: Михаил Малофеев
• Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Каковы плюсы и минусы каждого?

Когда вы строите новый дом, дизайн кровли может быть не первым, что приходит вам на ум. В действительности, однако, то, как вы спроектируете свою крышу, является одним из самых важных решений, которые вы примете, поскольку оно влияет на внешнюю эстетику дома и очень практическую заботу о том, как ваша крыша защитит ваш дом от элементов.

Стропила крыши и стропильные фермы являются двумя основными методами каркаса крыши. Каждый из них имеет свои преимущества и недостатки, и стоит потратить время на то, чтобы понять различия перед выбором.

Давайте углубимся в различия между стропилами и фермами, а также в уникальные плюсы и минусы каждого варианта каркаса. С помощью этого руководства вы получите ценные знания о том, какой метод больше подходит для вашего проекта.

Что такое стропила?

Стропила являются неотъемлемой частью традиционного метода возведения крыш. Проходя от конька или ребра к стеновой пластине, карнизу или периметру спуска, они помогают поддерживать черепицу, настил крыши и многое другое. Стропила представляют собой ряд деревянных балок, которые служат наклонными конструкционными элементами.

Стропила — проверенный и надежный способ возведения крыши. При использовании стропил для каркаса крыши профессиональные кровельщики вырезают все пиломатериалы на стройплощадке. Потолочные балки закрепляют стропила и наружные стены, а коньковая доска или коньковая балка помогают поддерживать высокие точки стропил.

В качестве примечания стоит понимать, что коньковые балки и коньковые доски — это не два разных термина для обозначения одного и того же. В зависимости от уклона вашей крыши строительные нормы и правила могут потребовать, чтобы у вас была коньковая балка, а не коньковая доска. Эти компоненты, как правило, продлевают срок службы стропил и обеспечивают большую устойчивость, чем коньковые доски.

Коньковые доски также часто используются, когда человек хочет увеличить чердачное пространство в доме или включить в здание сводчатые потолки.

С другой стороны, коньковые доски представляют собой ненесущие доски, которые не так способны выдерживать нагрузки, как коньковые балки. Они обычно используются для крыш с уклоном от 3/12 до 12/12 и служат в качестве точки соединения между балками. Кроме того, они помогают передавать нагрузку на внешние стены через балки и помогают с расстоянием между стропилами.

В отличие от коньковых балок, для мостовых досок требуются стяжки с воротником, натяжные стяжки, которые помогают предотвратить отделение стропил от конька, когда крыша испытывает неравномерные нагрузки.

Что такое фермы?

Кровельные фермы выполняют ту же функцию, что и стропила крыши, но они изготавливаются и конструируются иначе, чем стропила.

Материал, используемый для ферм, легкий и сборный. Вместо того, чтобы резать и строить на месте, он производится на заводе и доставляется прямо на строительную площадку.

Фермы имеют пояса сверху и снизу, а не стержневой каркас стропил. Они устроены так, что образуют сеть, обеспечивающую более широкое распределение нагрузки на внешние стены.

Доступен широкий выбор кровельных ферм с различными рисунками лямок, которые можно использовать в различных целях. Ферма King Post является самой простой фермой крыши, что означает, что она не требует столько материала и, следовательно, дешевле, чем другие варианты.

Если вы ищете подрядчика для нового строительства или вам нужно заменить крышу существующего дома, обязательно ознакомьтесь с нашим руководством по  на что обратить внимание в смете кровли .

Стропила против. Фермы: в чем разница?

В Соединенных Штатах двумя основными методами устройства крыш являются крыши с каркасом из стержней и крыши с каркасом из ферм. В крышах с каркасной рамой используется ряд отдельных стропил, которые простираются от конька до вершины внешней стены. С другой стороны, крыши с ферменным каркасом строятся из готовых ферменных блоков треугольной формы, образующих перепончатый узор.

Хотя для каркаса крыши используются и стропила, и фермы, между этими двумя конструкционными компонентами существуют существенные различия, о которых вы должны знать, прежде чем сделать выбор в пользу того или иного варианта.

Фермы стали чаще использоваться домовладельцами в США. Одна из основных причин этого заключается в том, что они обеспечивают превосходную долговечность и экономичность.

Стропила, с другой стороны, предлагают людям, проектирующим свои собственные дома, больше возможностей для творчества в дизайне.

Одним из основных преимуществ ферм, которые мы обсудим позже в этой статье, является то, что они, как правило, изготавливаются за пределами площадки и обеспечивают поддержку с помощью треугольного рисунка лямок. Стропила обычно вырезаются и изготавливаются на месте, располагаются через равные промежутки и соединяются прогонами (горизонтальными балками). Этот метод ускоряет установку, а также может помочь снизить затраты для всего проекта.

Еще одно различие между этими двумя компонентами каркаса, которое стоит понять, — это тип материала. Фермы обычно используют 2×4, а стропила обычно изготавливают из 2×8, 2x10x и 2×12. Поскольку фермы не изготавливаются из материала, который почти такой же прочный, как тот, который обычно используется для стропил, в целом используется больше материала.

Вы заменяете крышу в существующем доме? Эта статья  охватывает все, на что следует обратить внимание при покупке новой крыши.

Плюсы и минусы стропил

Несмотря на то, что фермы становятся все более популярными за последние пятьдесят лет или около того, у стропил все еще есть некоторые преимущества, которые стоит учитывать.

В то же время многие люди, строящие новый дом, могут обнаружить, что преимущества ферм перевешивают преимущества стропил.

Преимущества стропил

Это проверенный традиционный метод; вы не хотите списывать стропила, не учитывая некоторые из их преимуществ.

Стропила:

• ● Может использоваться в любом месте строительства:  Поскольку стропила обычно изготавливаются на месте, их можно использовать практически на любой строительной площадке. Если вы строите дом в отдаленном районе или в ином труднодоступном месте, стропила позволяют избежать многих осложнений, связанных с доставкой ферм.
• ●  Не требуйте такого тщательного планирования:  Хотя фермы, как правило, поднимаются быстрее, чем стропила, их заказ и строительство за пределами площадки требует тщательного планирования. Таким образом, стропила могут быть более подходящими для построек, которые находятся в сжатые сроки.
• ● В доме больше места:  Одним из значительных преимуществ стропил является то, что они обеспечивают больше места в доме. Можно оставить открытой возможность превратить чердак в жилое помещение или создать сводчатый потолок на нижнем этаже.
• ● Изоляция:  Надлежащая изоляция чердака является ключом к снижению затрат на электроэнергию и поддержанию комфортного жилого пространства. Установить адекватную изоляцию намного проще со стропилами, чем с фермами.

Недостатки стропил

Конечно, есть несколько важных причин, по которым люди все чаще отказываются от стропил в пользу ферм.

Прежде чем мы рассмотрим плюсы и минусы ферм, давайте рассмотрим некоторые недостатки стропил.

• ● На сборку может уйти больше времени, чем на фермы:  Стропила не требуют предварительного планирования, но это также означает, что на их сборку уходит больше времени. Хотя фермы строятся заранее, они поднимаются гораздо быстрее, что может принести вам пользу, когда вы беспокоитесь о погоде или других факторах, влияющих на сборку.
• ● Часто дороже, чем фермы:  Если учесть стоимость материалов и рабочей силы, вы, как правило, обнаружите, что стропила стоят дороже, чем фермы. Для людей с ограниченным бюджетом фермы часто являются более доступным вариантом.
• ● Требуется специалист:  Подрядчики все чаще устанавливают фермы, а не стропила, поскольку они становятся все более популярными; вам не просто нужен кровельный подрядчик — вам нужно найти профессионалов, обладающих необходимым опытом и навыками для правильной установки стропил. Кроме того, стропила обычно не считаются доступным проектом «сделай сам», в то время как фермы доступны в наборах «сделай сам».

Вам нужно беспокоиться о каркасе при установке новой крыши в существующем доме? В этом руководстве рассказывается, чего ожидать при покупке новой крыши.

Плюсы и минусы ферм

Фермы становятся все более популярными в Соединенных Штатах из-за их быстрой установки и, как правило, более низкой цены по сравнению со стропилами. В то же время для некоторых проектов может быть лучший выбор.

Преимущества ферм

Фермы могут быть правильным выбором для вашего дома, если вы уделяете приоритетное внимание стоимости и бюджету, а домашний участок легко доступен.

Кроме того, фермы могут быть лучшим вариантом, если вы не беспокоитесь о максимальной гибкости конструкции с самого начала или в будущем.

• ● Обычно более рентабельно, чем стропила:  Во многих случаях покупка сборной фермы намного дешевле, чем установка стропил. При этом важно учитывать дополнительные расходы на фермы, включая стоимость доставки и, возможно, аренду стрелы или крана.
• ● Позволяет увеличить пролет и обеспечивает превосходную прочность:  Помимо того, что они могут быть более доступными, еще одной причиной популярности ферм является их превосходный пролет и прочность. Пролеты стропил обычно могут достигать около тридцати футов, в то время как фермы могут достигать шестидесяти футов. Структурная прочность, которую предлагают фермы, обусловлена ​​​​схемой их конструкции.
• ● Предварительное изготовление снижает количество ошибок и повышает точность:  Может быть меньше места для ошибок, когда фермы строятся в контролируемой среде. Потенциал человеческой ошибки снижается, поскольку компоненты измеряются и вырезаются в цифровом виде, а не вручную.
• ● Позволяет ускорить создание каркаса после того, как материалы будут на месте:  Несмотря на то, что вы должны заранее планировать использование ферм, процесс создания каркаса намного быстрее с фермами, чем со стропилами, когда материалы уже на месте. Если вы беспокоитесь о том, что плохая погода может помешать строительству, или у вас мало времени, этого может быть достаточно, чтобы склониться к использованию только ферм.
• ● Сделай сам:  Хотя создание каркаса крыши не является отличным проектом для начинающих, в комплекты ферм входят специальные инструкции по расстоянию и креплению. Поскольку они являются сборными, фермы более удобны для самостоятельного изготовления, чем стропила.

Недостатки ферм

Хотя фермы являются доступным вариантом для многих людей, строящих собственные дома, это не означает, что у них нет недостатков.

Давайте рассмотрим минусы стропильных ферм, чтобы убедиться, что у вас есть вся информация, необходимая для правильного выбора.

• ● Меньшая гибкость, чем у стропил:  У вас не так много вариантов, когда вы используете фермы для каркаса крыши, а не стропила. После того, как фермы установлены, остается не так много места для переделок или модификаций. Если гибкость конструкции является приоритетом, стропила могут быть лучшим выбором.
• ● Меньше места:  В то время как стропила оставляют возможность сделать чердачное переоборудование, создать сводчатую крышу или внести другие изменения, фермы не так гибки в этом отношении.
• ● Требуется доставка и связанные с ней транспортные расходы:  Доступность ферм зависит от того, где находится ваша строительная площадка и насколько она доступна. Собранные фермы огромные и тяжелые, поэтому их необходимо доставлять на полуприцепе.
• ● Трудно, если не невозможно, для труднодоступных участков:  Фермы могут быть отличным выбором для полностью расчищенного дома с доступом к дороге, но если вы строите в удаленном или труднодоступном месте, это будет сложно, если не невозможно, доставить собранные фермы.

Конечно, выбор между стропилами и фермами — это только одно из многих решений, которые вам нужно будет принять при установке новой крыши. Вам также нужно будет подумать о кровельном материале, который вы хотите использовать, о бюджете, которого вы хотите придерживаться, о поиске подходящего кровельного подрядчика и многом другом.

Несмотря на то, что это может быть большой исследовательский проект, стоит изучить все возможные варианты создания каркаса и установки новой крыши. В зависимости от ваших потребностей, вы можете обнаружить, что некоторые варианты гораздо более привлекательны и уместны.

Если вы находитесь в районе Атланты и вам нужно установить новую крышу, заменить существующую крышу или ищете опытную компанию для ремонта кровли, вы попали по адресу.

Наша команда в Colony Roofers выбрана вручную за добросовестность, опыт, навыки и усердную работу. Если ваша цель — найти точку, в которой качество сочетается с доступностью, Colony Roofers — кровельная компания для вас.

Хотите получить смету или у вас есть несколько вопросов? Свяжитесь с нами сегодня!

Как построить маленькую крышу – Каркас ендовной крыши

Соорудить каркас ендовы для небольшой крыши дома, сделанного своими руками, несложно, но это требует большого количества шагов. Вот почему я посвящаю всю эту статью тому, чтобы объяснить, как пройти этот процесс, шаг за шагом, чтобы вы могли сделать это самостоятельно!

Как всегда, ВСЕГДА ПРОВЕРЯЙТЕ МЕСТНЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ, прежде чем строить какое-либо строение. Я всегда строю долину, обрамляя ферму фронтона, поэтому в этом руководстве предполагается, что ферма фронтона уже установлена ​​на доме. В моих планах также крыша с 7 на 12 скатов, поэтому я буду делать разрезы для стропил и коньковой доски, исходя из этого угла.

Что такое каркас крыши долины?

Но сначала, что такое каркас ендовной крыши?

По сути, это стиль каркаса для небольшой крыши, которая пересекается с большой. Его конец, обращенный наружу, обычно закрывается фронтонной фермой и навесом.

Между тем, стропила, называемые в данном контексте ендовными стропилами, проходят вниз от коньковой доски к шпалным доскам на линии пересечения двух крыш. Это создает два ската, по которым вода от дождя, талого снега и льда может стекать с вершины крыши на землю.

Инструменты для строительства небольшой крыши с каркасом долинной крыши

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ. Эта статья содержит партнерские ссылки. Я получаю небольшую комиссию, которая помогает поддерживать этот веб-сайт без каких-либо дополнительных затрат для вас, если одна из ссылок используется для совершения покупки.

Готовы начать? Прежде чем вы это сделаете, убедитесь, что у вас есть эти инструменты и материалы для обрамления.

• Гвоздезабивной
• Карандаш
• Мел
• Рулетка
• Скоростной угольник и угольник
• Уровень
• Пиломатериалы

Пошаговое руководство по строительству небольшой крыши с каркасом ендовной крыши 4. Однако не прикрепляйте распорку слишком высоко, так как вам все равно нужно установить коньковую доску на вершине крыши ендовы.

Шаг 2: Возьмите длинную доску (обычно для ендовной крыши подходят доски длиной 16 футов) и положите один конец на вершину фермы фронтона. Установите противоположный конец на другой крыше (той, с которой вы пересекаете ендовную крышу).

Шаг 3: Поместите уровень на доску и двигайте его вверх и вниз, регулируя доску, пока она не станет полностью ровной от края до края.

Шаг 4: Прикрепите конец доски, которая сидит на ферме фронтона, одним гвоздем из гвоздезабивателя. Это просто для того, чтобы держать его неподвижным в течение следующих нескольких шагов.

Шаг 5: Убедитесь, что другой конец доски находится под прямым углом к ​​ферме фронтона.

Лучший способ, который я нашел для этого, — сначала измерить расстояние от конца крыши по горизонтали до центра фермы фронтона. Затем измерьте такое же расстояние от края крыши до конца доски, которая сидит на другой крыше. Сделайте отметку в этой точке и выровняйте доску с ней.

Причина, по которой этот шаг настолько важен, заключается в том, что конец, который находится на другой крыше, указывает, где будет находиться пик вашей ендовой крыши. Таким образом, он должен находиться точно в центре фермы фронтона.

Шаг 6: Измерьте длину, необходимую для обрезки коньковой доски 2 на 6, которая проходит под длинной доской, которую вы установили на предыдущих шагах.

Для этого подойдите к ферме фронтона и найдите отметку, указывающую, где будет располагаться верхняя часть коньковой доски. Измерьте ширину между вершиной фермы и этой отметкой (обычно это около ½ дюйма), а затем перейдите туда, где длинная доска касается другой крыши.

Поднесите рулетку к углу между доской и другой крышей. Прямо там, где крыша и доска должны пересекаться на расстоянии, которое вы только что сняли с фермы (например, ½ дюйма), сделайте отметку.

Затем измерьте расстояние от этой отметки до места, где коньковая доска соприкасается с фермой. Именно такой длины должна быть коньковая доска.

Шаг 7: Возьмите 2 на 6 и протяните рулетку от одного края до измерения, которое вы только что сняли для коньковой доски. Сделайте отметку при измерении.

Шаг 8: Возьмите угольник и используйте его, чтобы разметить шаг на коньковой доске для резки.

В этом примере допустим шаг 7 на 12, что является стандартом для крыш домов. Чтобы получить линию реза, найдите отметку 7 и положите ее на край доски. Затем отрегулируйте другой конец обрамляющего угольника так, чтобы отметка 12 также находилась на краю доски. Выровняйте 12 с отметкой, которую вы сделали, и используйте за пределами рамки, чтобы отметить отметку, указывающую, где вам нужно сделать надрез.

Шаг 9: Отрежьте коньковую доску по отметке, сделанной на предыдущем шаге.

Шаг 10: Закрепите оба конца коньковой доски с помощью гвоздезабивателя – один конец со стороны фермы фронтона, а другой – в точке пересечения длинной доски с другой крышей. Используйте 3-дюймовые гвозди и вбейте около четырех штук в каждую сторону конька.

Шаг 11: Снимите длинную доску, которая была прибита над коньковой доской, так как она вам больше не нужна.

Шаг 12: Разметьте планку длиной 2 фута вдоль коньковой доски. Чтобы начать его, вы можете либо вытянуть рулетку с внешнего края фермы, либо с внутреннего края.

Если вы тянете от внешнего края, после того, как вы отметите линию 2 фута, отметьте X слева от этой линии, чтобы позже выровнять стропила. И наоборот, если вы тянете от внутреннего края, отметьте X справа 90 225 90 226 от этой линии.

Шаг 13: Когда вы дойдете до конца коньковой доски, которая пересекается с крышей, вставьте гвоздь в отметку, которую вы сделали ранее в процессе, где выровняли конец длинной доски. Помните, что эта отметка указывает на козырек крыши. С этого момента вам нужно будет отмерить доски для шпал, и забить гвоздь сейчас — это самый простой способ помочь вам сделать это на следующем шаге.

Шаг 14: Возьмите мел и отметьте линию от только что забитого гвоздя до места пересечения фермы фронтона с краем фанерной обшивки.

Шаг 15: Отмерьте 1 ¾ дюйма справа от вашей меловой линии и проведите еще одну меловую линию. Это отмечает, где будет лежать левый край ваших шпал.

Шаг 16: Вырежьте уголки из ваших шпал на одном конце, чтобы они плотно прилегали к пересекающемуся концу коньковой доски. Прибейте их на место, убедившись, что левая сторона крайней шпалы выровнена второй линией мела, которую вы сделали.

Простой способ выяснить, как отрезать угол на каждой шпале, чтобы он подходил к коньковой доске, состоит в том, чтобы прижать угол одного конца к той части коньковой доски, к которой он будет прилегать после обрезки. Затем возьмите заготовку 2 на 4, положите ее заподлицо с коньковой доской над доской шпалы и проведите линию вдоль противоположного края 2 на 4 на доске шпалы. Вы можете измерить угол этой линии с помощью Speed ​​Square, и тогда у вас будет точное представление о том, где резать.

Повторите этот процесс измерения с обеими шпалами.

Этап 17: Прибейте шпалы вдоль фанерной обшивки к верхней части коньковой доски.

Шаг 18: Отметьте первую 2-футовую отметку на шпалных досках. Он должен совпадать с разметкой на коньковой доске.

Чтобы убедиться, что он совпадает с макетом на коньковой доске, возьмите каркасный угольник шириной 2 фута и выровняйте один конец с краем фермы. Затем используйте другой конец, чтобы вычистить углубление в спальных досках. Это углубление служит маркером края вашего первого стропила.

Теперь отмерьте 1 ½ дюйма по задней стороне доски и сделайте еще одну отметку. Поместите X между отметками, чтобы указать, где будет сидеть стропило.

Шаг 19: Измерьте расстояние между первыми 2-футовыми отметками на коньковой доске и первой отметкой на шпалах. Это измерение поможет вам обрезать первое стропило до нужного размера.

Если вы сделали разметку 2 фута на коньковой доске, измеряя от внешней стороны фермы, тем самым поставив крестики слева от каждой отметки 2 фута, то вам нужно будет поместить другой конец прикрепите скотчем к соответствующей метке на спальном щите, чтобы X также остался слева. Верно и обратное.

Другими словами, при измерении между коньковой и шпалной досками держите кресты на одной линии. Таким образом, вы всегда измеряете самое длинное расстояние между двумя точками, чтобы получить измерение самой длинной части стропила.

Шаг 20: Отрежьте 2 на 6 по размеру в соответствии с расстоянием, которое вы только что сняли, чтобы получить свое первое стропило.

Для этого вам сначала нужно найти, где находится корона на доске, которую вы режете. Вы можете определить, на какой стороне находится корона, посмотрев вниз по длине доски и увидев, где она изгибается вверх. Это та сторона, которую вы хотите держать обращенной вверх, пока делаете надрезы.

Прежде чем вы начнете резать стропила, вам нужно найти угол наклона 7 на 12 на обоих концах. Разница в том, что для конца, который упирается в коньковую доску, вам нужно будет использовать квадрат скорости, чтобы найти короткий угол 7. Для другого конца, который находится на спальных досках, вам нужно будет использовать свой обрамляющий угольник, чтобы найти длинный угол 7.

Сначала отрежьте тот конец, который прилегает к коньку. Затем протяните рулетку от верхней части этого конца вниз к другому концу и отметьте расстояние, которое вы измерили на предыдущем шаге. Оттуда вы можете использовать свой угольник для измерения длинного угла 7 на 12 на конце стропила со шпалной доской и сделать второй разрез.

Когда вы отрезаете конец стропила, который находится на шпалных досках, обязательно отрегулируйте пилу так, чтобы пилить под углом 30 градусов (это угол для скатной крыши 7 на 12). , Вы можете узнать угол наклона вашей крыши с помощью быстрого поиска в Google). Этот дополнительный шаг гарантирует, что стропила будут выровнены по наклону крыши.

Шаг 21: Прибейте стропила на место – один конец к коньковой доске, а другой – к шпалам. Используйте большое количество гвоздей; Я обычно кладу 5 или 6 с правой стороны стропила, 4 с левой стороны и 1 сверху, все на конце шпалной доски.

Закрепите конец стропила, который упирается в коньковую доску, вбив в него гвозди (около 4 или 5 штук) с противоположной стороны коньковой доски. Это предотвратит торчащие кончики гвоздей с другой стороны.

Совет для профессионалов: Чтобы убедиться, что коньковая доска остается прямой и выровненной, пока вы прибиваете стропила, протяните веревку от конца фермы коньковой доски к гвоздю, который вы вставили в крышу на шаге. 13. Таким образом, вы можете видеть, начинает ли ваша коньковая доска изгибаться, потому что она давит на тетиву.

Шаг 22: Сделайте следующую отметку в 2 фута для вашего макета на досках шпал, отмерив от края первого стропила с помощью каркасной линейки. Вычистите углубление в дереве, как вы это сделали. Затем повторите шаги 18-21 для каждого стропила.

Шаг 23: Повторите шаги 12-22 для других стропил с другой стороны коньковой доски.

Шаг 24 : Убедитесь, что все ваши стропила выровнены друг с другом.
