Как тестером проверить заземление в розетке: Как проверить заземление в розетке: инструменты и методы

в частном доме, квартире, на даче

Необходимость в том, чтобы проверить заземление в бытовой сети возникает обычно при переселении в новую квартиру или при переезде на старую жилую площадь. В любой из этих ситуаций абсолютной уверенности, что в составе электропроводки имеется заземляющая жила, как правило, не бывает.

Содержание

Первые признаки отсутствия заземления

К числу наиболее значимых признаков, по которым в домах проверяется наличие или отсутствие заземления, принято относить:

• Хорошо ощутимое воздействие тока при прикосновении к металлическим частям бытовой техники: стирального автомата или водонагревателя (этот эффект надо отличать от статического разряда, ощутимого как легкое пощипывание).
• Частый выход из строя приборов, подключаемых к домашней сети.
• Наличие в электропроводке только двух жил.
• Отсутствие на розетке третьего контакта (на рисунке ниже он изображен как поперечная планка с подсоединенным к ней проводом в желто-зеленой изоляции).

Подключение провода заземления в розетке

Последние два признака определяются визуально сразу же после знакомства хозяина с жильем, тогда как первые могут быть выявлены лишь после того, как он немного обживется в квартире.

Обращаем внимание: В том случае, когда жилец переезжает в совершенно новый дом – он гарантированно получает квартиру с заземляющим контуром.

Это объясняется тем, что все строящиеся объекты согласно действующему законодательству обязательно оснащаются трехжильной проводкой.

В ее составе имеется жила в изоляции желто-зеленой расцветки, подсоединяемая к PE проводу питающей электросети и являющаяся надежным заземлением, оформленным на стороне подстанции. В многоквартирных домах старой застройки на распределительный подъездный щиток подводятся только два провода (фаза и нуль). Понятно, что  в них отсутствует (если только жильцы не договорились и не пробросили отдельный провод до «местного» контура, обустроенного на улице рядом с подъездом).

При желании узнать есть ли заземление на данном объекте, важно учесть еще один показательный момент. Он состоит в проверке, не поставлена ли между клеммой «земля» и нулевой жилой отдельная перемычка.

Дополнительная информация: Ее наличие может значить только одно – бывший хозяин или приглашенный электрик сделали это с целью создания искусственного зануления, что крайне нежелательно с точки зрения электрической безопасности.

Указанный прием лишь создает видимость заземления, не гарантируя никакой защиты от удара током ни в многоквартирных, ни в частных жилых строениях.

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

1. Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
2. Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.
3. После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к  и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

1. Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
2. Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
3. Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
4. Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Напряжение между фазой и нулем Напряжение между фазой и землей

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений  мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Важно! В этом случае обязательно нужно определиться с тем, какой из двух проводов в розетке – фазный (второй автоматически окажется нулевым).

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для  та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь.

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

Выводы и видео по теме

Перед тем как проверить заземление в частном доме на предмет того, как оно подключено (правильно или нет) – желательно ознакомиться с некоторыми эффектами, доказывающими его отсутствие. Это может проявляться как незначительный шум в колонках при прослушивании музыкальных программ или как легкое пощипывание при прикосновении к металлической ванне или стиральной машине.

Всем желающим более подробно ознакомиться с признаками отсутствия заземления и способами проверки его наличия советуем посмотреть видео по данной теме.

В заключительной части обзора отметим, что самостоятельно проверить заземление в квартире можно любым из рассмотренных выше способов. Для этого потребуется подготовить все необходимые инструменты и приборы, а также внимательно ознакомиться с приводимой в статье инструкцией.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Как проверить контур заземления самому,метод электрочайника

Контур защитного заземления в электропроводке дома или квартиры переоценить довольно сложно. Во-первых – это Ваша безопасность, а во-вторых – это долгий срок службы практически всех ваших бытовых потребителей электроэнергии.Но довольно часто попадаются в интернете статьи о том как правильно своими силами проверить смонтированный контур.

Давайте познакомимся с этими советами…

Совет №1 (из форума электриков)

Цитата: народ,кто хорошо разбирается в тонкостях контуров заземления?Есть у меня вопросики. Сегодня захреначили контур 6 арматурин по 4 метра.Прибора специального для замера сопротивления не было сегодня.Сделали по деревенски.Подключили через фазу и контур(без рабочего ноля) чайник на 1.5КВта.Получилось следующее.Без нагрузки напряжение 247 В.Включаем чайник,на нём падение напряжения 220 В.Значит на контуре падение 27 В.Сопротивление чайника 27 Ом.Если посчитать по закону ома,то получается,что сопротивление контура чуть выше 3-х Ом.Вот у меня вопрос.Насколько данный метод объективен?Если я не учёл что-то,то хотелось бы понять,что именно? И тут понеслось…

Советы,разные советы,электрики со стажем в десятки лет…Все разговоры крутятся вокруг сопротивления чайника,а о контуре заземления забыли.Понравилось то,что все остались при своем мнении и каждый уверен что он прав на 100%.

Совет №2 (как проверить контур заземления тестером)

Цитата: не стоит проводить подобные работы, не обладая соответствующим опытом. Хотя правила их выполнения довольно просты.

Все гениальное просто.

..

А теперь советы «опытных электриков»:

1.Необходимо определить контакт фазы в розетке. Это делается специальной отверткой-тестером с индикатором фазы. Индикатором касаются поочередно проверяемых проводов с током, пальцем касаются специального контакта на ручке отвертки, лампочка горит только при касании к фазе;

2.Измерительным прибором в режиме измерения сопротивления определяется сопротивление между нулевым контактом сети и контактом заземления.

Описанный выше способ имеет высокую погрешность из-за низких токов измерительного прибора. Более правильной будет методика со специальным генератором, который подает питающий ток на контакт заземления, и тогда измеряются напряжение в проводе заземления и сила тока. Сопротивление заземления в этом случае рассчитывается по закону Ома.

Предлагаем посмотреть видео как проверить заземление на  нашем канале :

Если в результате измерений вы выясните, что полученный результат отклоняется от требуемой нормы, то можно предпринять ряд мер по уменьшению сопротивления:

• увеличение кислотности грунта,
• замена грунта в месте нахождения заземлителя,
• увеличение площади заземлителя.

Таких советов можно найти множество.Но удивляет то что люди которые называют себя электриками-думают не о том как проверить контур заземления правильно по методикам и с помощью специальных приборов,а как провести провести электрические измерения с помощью каких-то чудометодов (метод электрочайника) или приборами которые не предназначены для испытания контура заземления.

Это равноценно тому,что при посещении врача в поликлинике-он будет измерять температуру Вашего тела с помощью какой-то таблицы,а слушать хрипы в легких прикладывая ухо к спине.А в итоге предложит приобрести «амулетик здоровья» вместо лекарств.

Звучит смешно?Вот также смешно выглядят «кулибины» которые готовы доказать любую теорию которую они якобы прочитали в какой-то «умной книге».

Не выглядят смешными последствия деятельности таких электриков.

Если Вам необходимо проверить контур заземления обращайтесь в электроизмерительную лабораторию которая имеет сертификат позволяющий проводить такие измерения. И не забудьте спросить свидетельство о поверке измерителя сопротивления заземления.

Заказать проверку контура заземления или модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net

+38(095)235-49-95,+38(096)262-98-48, +38(063)103-80-04

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление дома своими руками в доме правильно

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома своими руками,монтаж молниезащиты дома

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Системи заземлення, типи,TN-C, TN-C-S, TN-S, TT, IT

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами

Твердотопливный котел для отопления дома,выгодно или нет?

Термическая сварка Galmar weld,для монтажа заземления

Требования к заземлению

УЗО без заземления работает или нет?

Чем забивать модульное заземление на глубину

Что такое сетевой солнечный инвертор?

Электромонтажные работы в квартире,офисе,доме в Киеве,расценки

Что такое заземление и зачем это нам нужно?

Как выбрать твердотопливный котел

Молниезащита внутренняя,зачем она нужна?

Как выбрать электрогенератор для дома правильно?

Как правильно выбрать стабилизатор напряжения

Как проверить заземление с помощью мультиметра (руководство из 6 шагов)

Для любой системы электропроводки наличие провода заземления жизненно важно. Иногда отсутствие заземляющего провода может привести к катастрофическим последствиям для всей цепи. Именно поэтому сегодня мы рассмотрим, как проверить землю мультиметром.

Как правило, после настройки мультиметра на максимальное напряжение можно вставить щупы для проверки горячих, нейтральных и заземляющих проводов и их напряжений. Тогда вы сможете определить, правильно ли заземлена розетка или нет. Ниже мы углубимся в это.

Содержание

Что такое заземление?

Прежде чем мы приступим к процессу тестирования, нам нужно обсудить заземление. Без правильного понимания заземления движение вперед бессмысленно. Итак, вот простое объяснение заземления.

Основная цель заземляющего соединения состоит в передаче разряженного электричества от прибора или розетки в землю. Поэтому никто не получит удар током из-за разряда электричества. Для надлежащего протокола безопасности, имеющего рабочее заземление, необходим провод. Вы можете использовать этот процесс для вашего дома или автомобиля. (1)

6 Пошаговое руководство по проверке заземляющего провода с помощью мультиметра

В этом разделе мы обсудим, как проверить заземляющий провод с помощью мультиметра. Кроме того, для этой демонстрации мы будем использовать обычную домашнюю электрическую розетку. Цель состоит в том, чтобы выяснить, правильно ли заземлена розетка. (2)

Шаг 1. Настройка мультиметра

Видео | Flashback502

Во-первых, вы должны правильно настроить мультиметр для процесса тестирования. Итак, установите мультиметр в режим переменного напряжения. Однако, если вы используете аналоговый мультиметр, вы должны установить циферблат в положение буквы V.

С другой стороны, если вы используете цифровой мультиметр, вы должны перемещаться по настройкам, пока не найдете напряжение переменного тока. После того, как вы найдете его, установите значение отсечки для самого высокого напряжения. Помните, установка самого высокого напряжения очень поможет в получении точных показаний.

Однако некоторые мультиметры поставляются без пороговых значений. В этом случае установите мультиметр на настройки напряжения переменного тока и начните проверку.

Шаг 2. Подключение датчиков

Видео | Воспоминания502

В мультиметре есть два щупа разного цвета, красный и черный. Эти два щупа должны быть правильно подключены к портам мультиметра. Поэтому подключите красный щуп к порту, помеченному как V, Ω или +. Затем подключите черный щуп к порту, помеченному как – или COM. Неправильное подключение этих двух датчиков и портов может привести к короткому замыканию в мультиметре.

Также не используйте датчики, которые повреждены или треснуты. Кроме того, избегайте использования датчиков с оголенными проводами, потому что во время тестирования вы можете получить удар током.

Шаг 3. Проверка чтения с использованием активных и нейтральных портов

Видео | Flashback502

Теперь можно проверить провод заземления с помощью мультиметра. На этом этапе вы должны проверить горячие и нейтральные провода с помощью щупов мультиметра.

Перед этим обязательно придерживайте щупы от изоляционных оберток, это защитит вас от любых ударов.

Затем вставьте красный щуп внутрь активного порта.

Возьмите черный щуп и вставьте его в нейтральный порт. Обычно меньший порт является активным портом, а больший порт — нейтральным портом.

«Однако, если вы не можете идентифицировать порты, вы всегда можете использовать традиционный метод. Выведите три провода, а затем с разными цветами, вы можете легко понять провода.

Обычно провод под напряжением коричневый, нейтральный — синий, а провод заземления — желтый или зеленый».

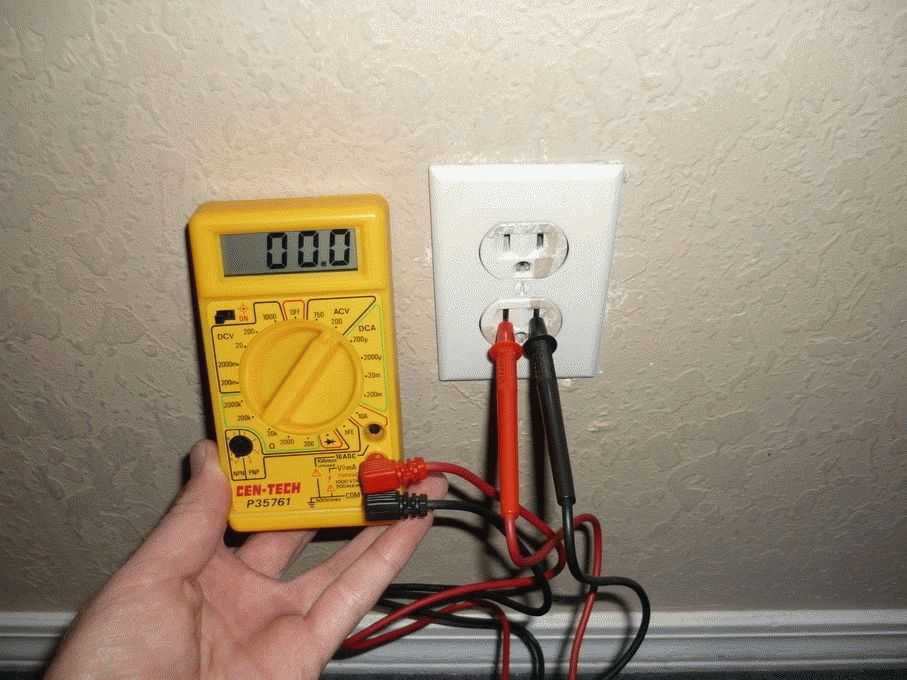

Вставив два щупа внутрь портов под напряжением и нейтрали, проверьте напряжение на мультиметре и запишите его.

Шаг 4. Проверьте напряжение на порте заземления

Теперь вы должны проверить напряжение между портами «фаза» и «земля». Для этого выньте красный щуп из нейтрального порта и осторожно вставьте его в порт заземления. Не отсоединяйте черный щуп от активного порта во время этого процесса. Порт заземления представляет собой круглое или U-образное отверстие, расположенное в нижней или верхней части выпускного отверстия.

Проверьте показание напряжения на мультиметре и запишите его. Теперь сравните это чтение с предыдущим чтением.

Если соединение розетки заземлено, вы получите показание, равное или в пределах 5 В. Однако, если показание между портом под напряжением и заземлением равно нулю или близко к нулю, это означает, что розетка не заземлена.

Шаг 5. Сравните все показания

Видео | Flashback502

Для корректного сравнения вам потребуется как минимум три показания. У вас уже есть два показания.

Показание первое: Показания порта под напряжением и нейтрали

Показание два: Показание порта под напряжением и заземлением

Теперь возьмите показания порта нейтрали и порта заземления. Для этого:

1. Вставьте красный щуп внутрь нейтрального порта.
2. Вставьте черный щуп внутрь порта заземления.
3. Запишите показания.

Вы получите небольшое значение для этих двух портов. Однако, если подключение к дому не заземлено, нет необходимости проводить третье чтение.

Шаг 6. Расчет общей утечки

Если вы следовали шагам 3, 4 и 5, теперь у вас есть три разных показания. По этим трем показаниям рассчитайте общую утечку.

Чтобы найти полную утечку, вычтите первое показание из второго. Затем добавьте к полученному показанию третье показание. Если окончательный результат больше 2 В, возможно, вы работаете с неисправным проводом заземления. Если результат меньше 2 В, розетка безопасна для использования.

Это отличный способ найти неисправные заземляющие провода.

Проблемы с автомобильным заземлением

В любом автомобиле могут возникнуть некоторые проблемы с электричеством из-за плохого заземления. Кроме того, эти проблемы могут проявляться во многих формах, таких как шум в аудиосистеме, проблемы с топливным насосом или неисправность электронного управления двигателем. Если вы сможете избежать этих проблем, это будет здорово для вас и вашего автомобиля.

Вот несколько советов, как предотвратить такую ​​ситуацию.

Точка заземления Quality Ground

Большинство из нас думает, что если каким-то образом заземляющий провод касается автомобиля, все заземлено. Но это не правда. Заземляющий провод должен быть правильно прикреплен к автомобилю. Например, выберите точку, свободную от краски и ржавчины. Затем выполните подключение.

Используйте мультиметр для проверки заземления

После подключения заземляющего провода всегда лучше проверить заземление. Итак, используйте мультиметр для этого процесса. Используйте аккумулятор и заземляющий провод для определения напряжения.

Используйте провода большего сечения

В зависимости от силы тока вам, возможно, придется изменить сечение провода заземления. Обычно провода заводского изготовления имеют калибр от 10 до 12.

Ниже приведены некоторые другие руководства по обучению работе с мультиметрами, с которыми вы также можете ознакомиться.

• Как использовать мультиметр для проверки напряжения проводов под напряжением
• Как определить нейтральный провод с помощью мультиметра
• Как использовать цифровой мультиметр Cen-Tech для проверки напряжения

Ссылки
(1) получить удар током – https://www.mayoclinic.org/first-aid/first-aid-electrical-shock/basics/art-20056695
(2) обычный дом – https:/ /www.bhg.com/home-improvement/exteriors/curb-appeal/house-styles/

Ссылка на видео

Насколько полезна была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – Электротехника
Живет: Денвер Колорадо

Электротехника – моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.

| Reach Me

Как проверить провод заземления с помощью мультиметра? —

Заземляющий провод используется для соединения прибора с землей. Чтобы исключить риск несчастных случаев, каждая часть электрооборудования нуждалась в надлежащем заземлении. Так что может понадобиться проверить провод массы мультиметром . Одним из способов проверки заземления является использование электрической лампочки. Для этого подключите заземляющий провод на место нейтрали, если лампочка горит, значит, с землей все в порядке. Тем не менее, рекомендуется проверить заземляющий провод с помощью мультиметра.

Что такое заземление?

Заземление также называют заземлением. Во время заземления электроприбора тело передается на землю, что позволяет свести к минимуму риск поражения электрическим током. Если прибор не заземлен должным образом, это может привести к несчастному случаю, когда кто-то вступит в контакт.

Вы можете прочитать

Как проверить заземление мультиметром?

Как пользоваться мультиметром?

1. Установите напряжение переменного тока

Для тестирования необходимо выбрать переменное напряжение. Поверните ручку мультиметра в положение V с волнистыми линиями. Измерьте, чтобы выбрать диапазон. Диапазон напряжения должен быть больше измеряемого напряжения.

       2. Подсоедините датчики

Есть два щупа черного и красного цвета. Вставьте красный щуп в порт с маркировкой Ω, V или + , а черный щуп в порт с маркировкой – или COM . Убедитесь, что вы вставили щуп в правильный щуп, потому что это приведет к короткому замыканию счетчика. Также никогда не используйте поврежденный или имеющий трещину свинец.

       3. Проверьте линию на напряжение нейтрали

Сначала снимите показания между линией и нейтралью. Когда вы работаете с напряжением под напряжением, убедитесь, что щупы изолированы, иначе вы можете деформировать их любой изоляцией. Теперь вставьте щупы в розетку. Запишите показания с экрана мультиметра.

        4. Проверьте напряжение между линией и землей

Для проверки напряжения линии на землю. Соедините красный провод с линией, а черный провод с землей. На розетке клемма заземления большая. Теперь запишите показания с экрана счетчика.

         5. Проанализируйте и запишите

Напряжение между линией и нейтралью должно быть таким же, как напряжение между линией и землей с запасом 5 %. Например, если напряжение между линией и нейтралью составляет 220 В, то напряжение между линией и землей должно быть равно или почти равно 220 В.

Рассчитайте ток утечки путем вычитания напряжения линии к нейтрали и напряжения линии к земле. Если разница ниже 2 В, то заземляющий провод работает правильно, в противном случае он поврежден или неправильно подключен к земле.

Что делать, если у вас нет мультиметра?. В этом случае возьмите контрольную лампу и соедините один провод с линией, а другой с нейтралью. Убедитесь, что соединения затянуты и нет возможности искрения. Если лампочка не загорается, это означает, что розетка не заземлена должным образом.

Что означает OL на мультиметре?

Часто задаваемые вопросы

Как проверить заземляющий провод?

Чтобы проверить заземляющий провод с помощью мультиметра, выполните следующие действия.

• Поверните ручку мультиметра на значение переменного напряжения и подключите провода.
• Теперь проверьте напряжение между линией и нейтралью.
• Также проверьте напряжение между линией и землей.
• Найдите разницу между линией и нейтралью и между линией и землей.
• Если разница меньше 2В. Тогда заземляющий провод работает нормально.

Как узнать, подключено ли мое заземление?

Мы можем проверить заземление с помощью мультиметра. Проверить заземляющий провод мультиметром. Проверьте напряжение между нейтралью и фазой и запишите его. Теперь проверьте напряжение между фазой и землей. Разница между этими двумя напряжениями должна быть менее 2В.

Как проверить плохой заземляющий провод?

Для проверки плохого провода заземления мы используем мультиметр. Мы измеряем напряжение источника переменного тока, а затем измеряем напряжение между заземляющим проводом и фазой. Если напряжение линии относительно земли равно 0 В, то заземляющий провод неисправен или поврежден.

Правильно заземленный прибор обеспечит путь к земле в случае неисправности или короткого замыкания.
