Как укладывать quickdeck: Инструкция по устройству пола из плит QUICK DECK

Инструкция по устройству пола из плит QUICK DECK

ИНСТРУКЦИЯ ПО УСТРОЙСТВУ ПОЛА ИЗ ПЛИТ QUICK DECK “ПЛАВАЮЩИМ МЕТОДОМ»

ВАЖНО!!!

Перед началом монтажа плиты необходимо оставить на 48 часов в помещении где планируеться укладка.

Для монтажа плиты необходимо:

Инструменты:

1. Рулетка

2. Карандаш

3. Электролобзик

4. Молоток

5. Уровень

6. Клинья

Дополнительные материалы:

1. Клей ПВА D3 или D4

2. Пенополистирол плотностью от25 кг/м3 (либо сухая засыпка,либо минераловатные маты плотностью от 110 кг/м3

Шаг 1

Укладываем плиты из пенополистерола плотностью >25 кг/м3 на сухое и выравненное основание. Стыки проклеиваем монтажным клеем.

Шаг 2

Укладка плит QUICK DECK на пенополистерол начинается от дальнего угла, противоположному входу. Между стеной и плитами необходимо оставлять зазор 5-10 мм. Стыки плит не должны совпадать со стыками пенополистерола. Аналогично плитам утеплителя, плиты QUICK DECK укладываются со смещением, не допуская образования перекрестных швов

шаг 3

Стыки плит проклеиваются водостойким клеем ПВА D3 или D4

шаг 4

Укладка плит методом «плавающего пола» не требует жесткого крепления к основанию. В процессе монтажавсе плиты расклиниваються для более жесткой фиксации. Клинья убираються через 24 часа после высыхания клея

ВАЖНО

Обратите внимание на правильность укладки плит!

УСТРОЙСТВО ПОЛА ПО ЛАГАМ (ДЕРЕВЯННОЕ ПЕРЕКРЫТИЕ)

К одному из самых популярных способов устройства пола, а так же его выравнивания, можно отнести устройство несущей конструкции по лагам. Этот способ позволяет поднять уровень пола на любую высоту и создавать различные подиумные конструкции. Уложенные по предварительно выровненным лагам, плиты QUICK DECK выступают как несущий элемент конструкции, создавая прочное, ровное и практически бесшовное основание, подходящее под любой вид напольного покрытия.

Шаг 1

Монтаж лаг осуществляется с шагом 305 мм. В качестве лаг используется брус или доска толщиной не менее 50 мм и влажностью не более 18%.

шаг 2

Укладка плит осуществляется длинной стороной перпендикулярно лагам. Плиты крепятся саморезами по дереву. Между стеной и плитами необходимо оставить зазор 5-10 мм, для предотвращения передачи ударного шума по стенам.

Шаг3

Стыки плит проклеиваются водостойким клеем ПВА D3 или D4.

Шаг 4

Каждый последующий ряд плит укладывается со смещением, исключая образование перекрестных швов. Соединение плит по короткой стороне должно осуществляться по

центру лаг.

ПРИМЕЧАНИЕ:

В случаях, когда шаг лаг находится в диапазоне 305 – 610 мм, плиты QUICK DECK Professional 16 мм допускается использовать только по смонтированной поверх лаг обрешетке из досок толщиной 25 мм и более.

ВАЖНО

Обратите внимание на правильность укладки плит!

Поделитесь инструкцией с друзьями

Возврат к списку

Как укладывать плиты QuickDeck: технология монтажа на пол

Как укладывать плиты QuickDeck: технология монтажа на пол

• О компании
• Новости и статьи
• Оплата и доставка
• Контакты

Древесина, фанера и пиломатериалы
со склада в Москве оптом и в розницу

Итого всего:

Итого к оплате:

 Перейти в корзину
Оформить заказ

Ваша корзина покупок пуста.

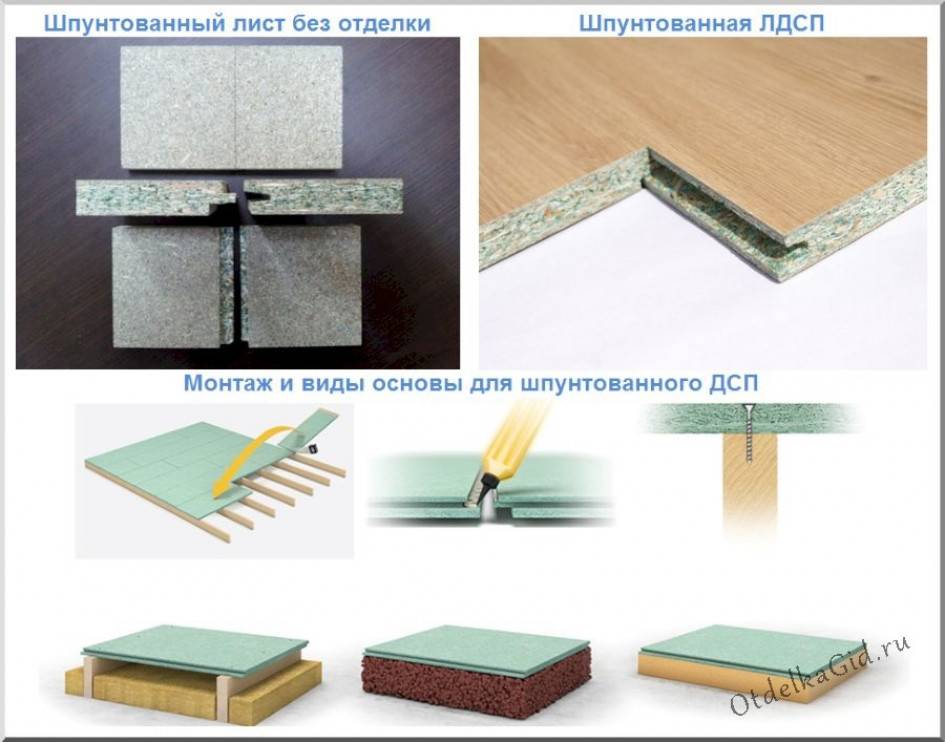

Шпунтованные древесно-стружечные плиты – альтернатива фанерным листам, используемым для выравнивания пола. Главное их преимущество – быстрый монтаж, не требующий от укладчика наличия профессиональных навыков. Расскажем, как укладывать QuickDeck на пол двумя способами: на лаги и методом «плавающего пола».

Укладка по лагам

Для укладки на лаги подойдут шпунтованные ДСП толщиной от 12 до 22 мм. Вы можете купить их у нас по низкой цене. Чем толще плиты, тем шире можно делать шаг. Для 12 мм – около 30 см. Максимальное расстояние между лагами – 40 см.

Монтаж панелей QuickDeck пошагово:

1. Укладка первого ряда сухой стяжки, начиная от левого угла стены, расположенной противоположно входной двери. Для повышения прочности сцепления стыки склеиваются водостойким ПВА клеем, а сами плиты крепятся к лагам с помощью саморезов. Оптимальный шаг – 15-20 см по краям и 25-30 см посередине.
2. Распил последней плиты, чтобы вместить ее в конец первого ряда.
3. Укладка следующего ряда в том же направлении. Чтобы минимизировать расход материала, каждый новый ряд начинайте с остатка плиты от предыдущего.

Различают две разновидности монтажа Квик Дек по лагам. Первый – это укладка непосредственно на лаги без применения других материалов. Второй способ подразумевает использование пенополистирола, минеральной ваты или другой теплоизоляции.

Внимание! Между стеной и сухой стяжкой из ДСП необходимо оставлять технический зазор в 1 см. Между плитами зазор оставлять не нужно.

Укладка методом «плавающего пола»

Для «плавающего пола» подойдет ДСП толщиной 22 мм. Порядок монтажа QuickDeck на пол следующий:

1. Укладка слоя теплоизоляции.
2. Монтаж первого ряда плит. Укладывать следует слева направо от стены, лежащей напротив входной двери. Между стенами и плитами должен оставаться зазор толщиной в 1 см. Предварительное склеивание стыков водостойким клеем ПВА.
3. Монтаж второго и последующих рядов. Каждый новый ряд следует начинать с остатка ДСП от предыдущего, чтобы уменьшить количество отходов.

Укладывать «плавающий пол» можно на кварцевый песок или керамзитную крошку. Возможен монтаж на минеральную вату или пенополистирол. Если утеплитель не нужен, можно класть плиты на выравненную бетонную стяжку. Это упрощает работу и уменьшает ее стоимость.

Совет! Чтобы с силой прижать плиты друг к другу, в зазоры между ними и стенами забиваются колышки. Их следует извлечь после того, как клей высохнет.

Мы перезвоним Вам в течение 5 минут.

Калькулятор

Хотите сделать заказ в один клик?

Введите пожалуйста номер телефона.

Спасибо за заявку, скоро мы с Вами свяжемся.

Вы первыми узнаете о поступлении товара!

Спасибо за заявку, мы обязательно с Вами свяжемся!

GC Energy Services и строительные леса Safeway Quikdeck

Леонард Хейл, PMP

Леонард Хейл, PMP

Исполнительный вице-президент — Энергетические услуги

Опубликовано 8 октября 2015 г.

+ Подписаться

Прикреплены фотографии нашей живой демонстрации, которую мы провели в среду, 16 сентября. Бригада из пяти монтажников и одного дежурного установила строительные леса Quickdeck. Мы провели перекрестное обучение всех групп основного подразделения GC Energy Services, чтобы у нас были сварщики и специалисты по неразрушающему контролю для сварки проушин и проверки проушин. на буровых судах или полуфабрикатах. Конечно, наши строители строительных лесов были обучены так же, как и натуралы. Наличие установки во дворе позволит нам быстро обучить дополнительных сотрудников с любым набором навыков в кратчайшие сроки. Во время презентации мы поставили 300 квадратных футов за один час. Мы считаем, что команда аналогичного размера и аналогичного перекрестного обучения может в среднем производить 5000 квадратных футов в день, поскольку производительность увеличивается по мере увеличения занимаемой площади из-за возможности разворачивать большие секции одновременно, когда установлено больше узлов.

Эта ставка не масштабируется, а как известно бывают случаи, когда ремонт идет в одном районе и не охватывает все дно. Кроме того, эти леса не потребуют одновременной раскатки всего танцпола, так как их можно очень безопасно перемещать в период ремонта с помощью специально обученной рабочей силы. Номинальная нагрузка составляет 75 фунтов на квадратный фут, а высокие характеристики устойчивости достигаются, когда небольшое количество цепей заштриховано сверху. Скорость сборки в расчете на человеко-час, а также возможность консольно устанавливать палубу и приваривать проушины из безопасного положения являются большими преимуществами. Кроме того, на фотографиях видно, что изначально мы построили подмости сбоку буровой установки, чтобы установить «стартовую платформу» для быстрой деки. Стартовую платформу также можно собрать из Quickdeck и установить на место с помощью крана буровой установки или платформы, соединив ее с проушинами или крепкими поручнями наверху, а также консолью под боковой оболочкой, чтобы бригада могла быстрее начать сварку проушин и выйти из эта консольная стартовая платформа. 9№ 0005

Quikdeck идеально подходит для создания быстрых и безопасных рабочих площадок, т. е. «танцполов», и подходит для морских производственных платформ с кожухом, лонжеронами, натяжными опорами или пришвартованными. Он также хорошо подходит для участков на буровых судах, полупогружных судах или самоподъемных платформах, где требуются подвешенные леса для доступа к труднодоступным местам ремонта, переоборудования или технического обслуживания.

Если вы или кто-либо из ваших коллег желает продолжить обсуждение или презентацию, свяжитесь со мной через LinkedIn или по телефону 409.682 8645. Ссылка ниже – это YouTube-анимация сборки Quikdeck.

 https://www.youtube.com/watch?v=WND47ABXUEY

• Ежегодное общее собрание бывшей студенческой сети Sea Aggie


  16 ноября 2020 г.

• Бюджетные соображения по переоборудованию самоподъемной буровой установки в морскую установку


  12 ноября 2019 г.



• Слово этой недели


  21 июля 2018 г.

• «Парусные корабли Галвестона» Исторического общества Галвестона соответствуют современному морскому движению.


  4 апр. 2018 г.

• Куэнкас дель Суресте спасает Мексику в тусклом раунде 3.1
  Фейке Де Йонг, BN Americas
  вторник, 27 марта 2018 г.


  27 марта 2018 г.



• Харви был здесь


  17 сентября 2017 г.

• Посетите компанию Gulf Copper на 5-м ежегодном форуме Center for Offshore Safety Forum


  7 августа 2017 г.

• Техасская морская академия


  29 июля 2017 г.

• GC Energy Services получила признание за безопасность


  26 июля 2017 г.



• Hughes Glomar Explorer и Deepwater


  18 июля 2017 г.

Увидеть все

АкваТерра | QuikDeck® | Подвесная платформа доступа

Быстрая, безопасная и экономичная подвесная платформа доступа

Современные высококонкурентные программы строительства и технического обслуживания требуют специальных методов доступа, обеспечивающих оптимальный уровень безопасности и эффективности.

QuikDeck® можно построить в воздухе или на земле, а затем поднять на место. Используя оборудование, рабочие чувствуют себя в большей безопасности, что помогает повысить производительность, а также легко перемещать тяжелое оборудование, даже на колесах.

В традиционных системах строительных лесов свободное передвижение может быть ограничено, а пространство для размещения нескольких рабочих может быть затруднено.

Модульные платформы доступа QuikDeck®, оптимизированные благодаря опыту компании AquaTerra в области проектирования и монтажа, обеспечивают клиентам непревзойденное качество доступа, обеспечивая безопасную и экономичную альтернативу традиционным системам доступа.

С гибкими конструкциями для преодоления препятствий и быстрой установки. QuikDeck® обеспечивает непревзойденный доступ для нескольких сотрудников и к целому ряду конструкций, включая:

• Морские установки
• Промышленные объекты
• Пирсы и причалы
• Мосты и стадионы
• Морские подстанции

Основные преимущества

• Сокращение времени установки до 80%
• Адаптируется к широкому спектру конструкций
• Коллективная защита без привязи
• Возможность многоуровневой платформы
• Уменьшение количества точек контакта до 60 %
• Устанавливается многопрофильным торговым персоналом
• Возможность многоуровневой платформы
• Воздушный или подвесной

Как работает Quikdeck®?

Характеристики продукта

Технические характеристики

• Распределенная нагрузка 3,6 кН
• 2,5-метровая нагружаемая консоль
• Точечная нагрузка 4,5 кН
• Собственный вес системы 32 кг/м2

Элементы безопасности

• Полностью герметизирован и защищен от падений
• Обучение внутренней установке AquaTerra
• Структурная устойчивость
• Четко определенный протокол проверки
• Сведение к минимуму препятствий и опасности споткнуться
• Коллективная защита

Возможности конструкции

• Первичная конструкция QuickDeck 3D-моделирование
• Анализ статических и динамических нагрузок для конкретного проекта
• Надлежащее соответствие стандарту проектирования
• Независимые проверки CAT III и одобрение DNV

Практический пример

DUNLIN СНЯТИЕ ПРОВОДНИКА: QUIKDECK®

В рамках подготовки к демонтажу верхнего строения наш клиент потребовал, чтобы мы сняли проводники с помощью комплекта сверления верхнего строения.
