Свайно-ленточный фундамент своими руками: заливка бетоном

Содержание:

1. В каких случаях требуется свайно-ленточный фундамент
2. Разновидности свайно-ленточного фундамента
3. Подготовительный этап
4. Алгоритм работ по обустройству свайно-ленточного фундамента

В случае если строительство дома приходится вести на слабых или пучинистых грунтах, на которых фундаменты классического типа не обеспечивают должной надёжности, может быть осуществлена замена ленточного фундамента на винтовые сваи. Но это решение не всегда является оптимальным, так как существенно снижает допустимый вес строения, которое можно будет на нём возвести.

Оптимальным вариантом для достижения требуемых результатов является выбор комплексного фундамента. Чаще всего решают соединить ленточный фундамент и свайный. Подобный шаг позволяет максимально полно совместить преимущества каждого из этих решений.

В каких случаях требуется свайно-ленточный фундамент

Нагрузка от здания равномерно распределяется по монолитному ростверку (ленте), представляющей собой классический ленточный мелкозаглубленный фундамент. Её меньшая часть передаётся на верхние слои грунта, а большая, на сваи, заглубленные ниже уровня промерзания, и опирающиеся на твёрдые грунты. Последние обеспечивают требуемую прочность конструкции во время сезонных подвижек грунтов.

Основаниями для принятие решения о строительстве фундамента подобного типа являются:

• Слабые верхние слои грунта (со значительным содержанием торфяных примесей, перегноя, песка или глины). В случае наличия значительного количества подпочвенных вод подобное основание становится плывуном. Требуется перенос нагрузки на более прочные и плотные слои грунта, расположенные на большей глубине.
• Грунты на месте строительства имеют повышенную плотность. В этом случае использование комбинированного фундамента обеспечивает существенное снижение объёмов земляных работ и общую себестоимость их выполнения.

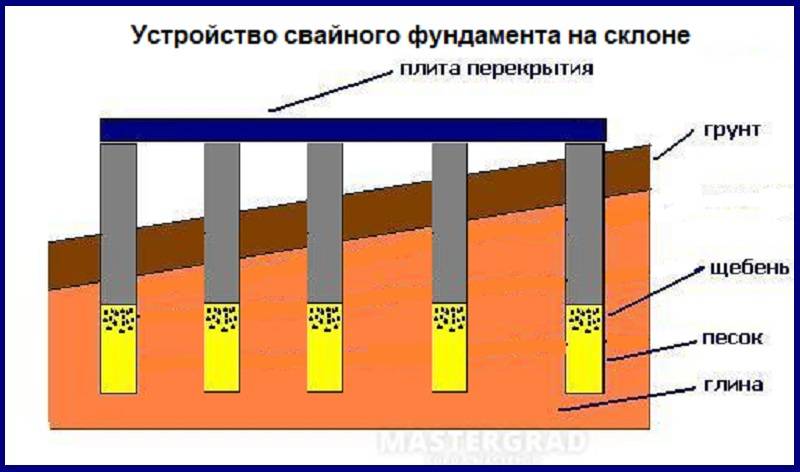

• Строительство на участках с существенным перепадом высоты.

Разновидности свайно-ленточного фундамента

Ответ на вопрос, как правильно сделать свайно-ленточный фундамент, зависит от способа монтажа опор и их типа.

При возведении могут использоваться:

• Винтовые сваи. Эти изделия представляют собой металлические трубы, один конец которых заострён и (для некоторых моделей) снабжён лопастями, облегчающим их ввинчивание в грунт. Последнее может осуществляться как в ручном режиме (до 1500 мм), так и с использованием специальной техники (глубже 1500 мм).

Основными достоинствами этого решения являются возможность круглогодичного выполнения данных работ и отсутствие необходимости в предварительной подготовке строительной площадки.

Внутрь металлического корпуса сваи заливается бетон.

• Забивные сваи. Используются достаточно редко, так как для их заглубления требуется специальная тяжёлая техника.

В процессе работы создаются вибрационные нагрузки на грунт, оказывающие разрушительное воздействие на основания иных объектов, располагающихся в радиусе ≤ 30 м от места установки.

• Буронабивные сваи. Их выполняют параллельно с выемкой грунта и обустройством ленточного фундамента. Вопрос, как залить сваи под фундамент, подробно рассмотрен ниже.

На размеченном основании под фундамент выполняются скважины необходимой глубины (вручную, либо с привлечением специальной техники), которые армируются и заливаются бетоном. Сваи привязываются к будущему ростверку (ленточному монолитному фундаменту).

Альтернативное решение — предварительная установка в пробуренные скважины асбоцементных труб, с их последующим армированием и заливкой.

Подготовительный этап

Ленточный фундамент на винтовых сваях своими руками изготовить не так сложно. Достаточно строго выполнять требования действующих СП и ГОСТ.

Перед началом практических работ на участке выполняется расчётная часть, включающая:

Разработка схемы фундамента:

• Подбор типа свай, их количества и диаметра;
• Определение способов выполнения армирования и гидроизоляции свай;
• Решение о варианте заполнения внутренних полостей изделий;
• Далее следует рассчитать необходимый ассортимент и потребное количество материалов;
• Требуемое оборудование.

Далее принимается решение о варианте бетонного ростверка (ленточного фундамента). В зависимости от глубины залегания грунтовых вод его можно изготовить мелкозаглубленным, либо висячим.

Необходимая глубина заложения свай определяется уровнем промерзания, с добавлением 500 мм на обустройство подушки.

При вычерчивании схемы будущего свайно-ленточного фундамента необходимо руководствоваться требованием о размещении опор во всех углах будущего строения и в местах стыков стен, являющихся несущими. Шаг между сваями задаётся материалом стен:

• ~ 1м, если стены кладутся из бетонных (газобетон, пенобетон) либо шлакоблоков (иных блоков аналогичной массы).
• 2м, если стены поставлены из бревна, бруса либо возведены по каркасной технологии.

Рекомендованными d_min являются: 108 мм – если используются винтовые сваи, а возводимое здание имеет один этаж; 150 мм – если выполняются буронабивные сваи или используются асбоцементные трубы.

Обращаем внимание на то, что дополнительные сваи и ленточный фундамент необходимо размещать также:

• под местами будущей кладки каминов, печей или отопительных котлов напольного исполнения;
• на домовые пристройки;
• на террасы и веранды.

Алгоритм работ по обустройству свайно-ленточного фундамента

1. На участке проводится разметка фундамента (положение ростверка, места установки свай).




2. Осуществляется рытьё траншеи под ленточный фундамент (котлована, если планируется обустройство подвала).


В первом случае рекомендованная глубина – 300 мм (с прибавлением высоты на обустройство подушки). Ширина должна обеспечивать установку опалубки и последующую гидроизоляцию фундамента.

3. Бурятся отверстия в точках последующей установки свай (вворачиваются винтовые сваи). Глубина заглубления должна минимум на 500 мм быть ниже уровня промерзания грунта.




4. На дне скважин под установку буронабивных свай отсыпается песчаная подушка. Рекомендованная высота – 300 мм.




5. Проводится гидроизоляция стенок пробуренных скважин.




6. По периметру скважин под сваи ставится опалубка (можно из фанеры, и даже из картона). Конструкция фиксируется проволокой.




7. Готовятся арматурные каркасы под последующую заливку.


Вертикально установленные стержни должны выступать за верхний срез сваи на ²/₃ высоты будущего ростверка (для того, чтобы можно было связать их с арматурной основой ленточного фундамента).

8. Выполняется заливка всех предварительно обустроенных скважин бетонным раствором. Бетонирование проводится с использованием цемента М400. При этом требуется выполнить определённые манипуляции для удаления воздуха из тела будущей сваи (шомполом или просто металлическим прутком).


Возможен вариант заливки свай одновременно с фундаментом. Он позволяет получить более высокую прочность и долговечность конструкции.

9. Обвязка арматурного каркаса горизонтального ростверка и вертикальных прутков опор. Данная процедура выполняется после завершения химического застывания залитых свай (не ранее, чем через 10-12 дней).




10. Выполнение опалубки для заливки ростверка.


Обращаем внимание на то, что перед этим этапом требуется выполнить дренажные работы. Дрены кладутся на уровне основания (подошвы ростверка), присыпаются щебнем на высоту, равную высоте подушки под ленточный фундамент.

11. При высоте ленточного фундамента, превышающей 200 мм, его заливка выполняется послойно.


Залитый слой проходит обязательную трамбовку, его поверхность горизонтируется. Выполняются мероприятия по удалению пузырьков воздуха. В течение двух недель требуется защищать заливку от ускоренного высыхания и прямого УФИ (укрывается влажной тканью, которая периодически смачивается).


В холодное время года выполняются мероприятия по защите от замерзания.

12. После химического высыхания ленточного фундамента демонтируется опалубка и выполняется гидроизоляция его стенок. Для этого могут использоваться праймеры, выполняться оклеивание наружных стен рулонной гидроизоляцией (с последующей герметизацией нахлёстов мастикой), либо окрашивание специальными марками красок, изготовленных на эпоксидной, либо битумной основе.




13. Проводится обратная засыпка.

Удачного Вам строительства!

Как Залить Свайный Фундамент | [Инструкция] (Фото & Видео)

Любое серьёзное строительство невозможно без фундамента. Даже постройка МАФ-ов, например, беседок, террас или арок, может потребовать наличия фундамента. Для небольших построек использование ленточного фундамента нерационально, поскольку дорого, долго и слишком громоздко. Лучше всего для малых конструкций использовать свайные фундаменты.

Изготовление свайного фундамента достаточно просто; оно не требует наличия как каких-либо специфических навыков, так и применения каких-то особых инструментов. Всё, что понадобится для фундамента, практически всегда есть под рукой. В статье рассмотрено изготовление свайного фундамента для небольшой конструкции на территории участка.

Содержание:

• Определение параметров фундамента
  • Действие №1 Подготовка опалубки для приготовления свай
  • Действие №2 Бурение скважин под сваи
  • Действие №3 Установка опалубки
  • Действие №4 Заливка бетона в опалубку
  • Действие №5 Установка крепежа в фундамент
    • ВИДЕО: Как залить свайный фундамент
    • How to Build Deck Footings with QUIKRETE

Фундамент из 4-х свайных опор

1

Требования к фундаменту для той или иной конструкции могут быть получены в его описании или у любого специалиста, имеющего строительное или архитектурное образование. Как правило, они касаются минимального количества свайных опор на единице площади и глубины залегания фундамента.

Глубина фундамента должна быть не меньше глубины промерзания грунта

2

Количество свайных опор определяется, исходя из веса конструкции и площади строения. Глубина фундамента зависит от максимальной глубины промерзания грунта.

Информация о глубинах промерзания грунтов:

• для территории Белоруссии, Украины, Молдавии, Прибалтики, Краснодарского края, Ростовской и Астраханской областей России глубина составляет от 80 до 100 см
• на территории европейской части РФ до Урала эта глубина равномерно меняется от 100 до 200 см
• в Западной Сибири (условно, линия Новая Земля – Омск) и на юге Восточной Сибири (Омск – Нерюнгри) – достигает 240 см
• районы, расположенные дальше на северо-восток, находятся в зоне многолетней мерзлоты

Не менее важное требование – минимально необходимая высота фундамента над уровнем грунта

3

Располагать фундамент необходимо ниже уровня максимального промерзания, чтобы обеспечить прочность конструкции и её неуязвимость к ежегодным циклам таяния/замерзания грунта.

Действие №1 Подготовка опалубки для приготовления свай

Разметка трубы

1

После того, ка будет определены размеры фундамента, подготавливают опалубку. В качестве таковой можно воспользоваться специальными пластиковыми трубами диаметром 15, 20, 25 и 30 см. Минимальная длина трубы состоит из суммы следующих составляющих:

• глубины промерзания для данной местности
• минимальной высоты фундамента над землей
• дополнительного заглубления ниже уровня промерзания (от 20 до 30 см)
• высоты подушки (не более 15 см)

Обрезка трубы при помощи пилы

2

Подушка – это слой камней, на который будет опираться каждая свая фундамента, чтобы не проваливаться. После того, как высота будет определена, отрезается труба необходимой длины.

Действие №2 Бурение скважин под сваи

Специальный инструмент для копания скважин

1

Когда параметры фундамента выбраны, приступают к его изготовлению. Оптимальной формой свай считается цилиндрическая, поэтому необходимо подготовить цилиндрические отверстия под них.

После того, как будет вырыта скважина необходимой глубины, в неё засыпают подушку

2

Эти отверстия могут быть сделаны различными способами. Например, вырыты автоматическим или ручным буром. В крайнем случае, можно воспользоваться специальной лопаткой для копания глубоких ям.

Подушку утрамбовывают при помощи деревянного бруса или доски

3

Толщина слоя подушки в общем случае зависит от диаметра свай.

Действие №3 Установка опалубки

Установка опалубки в скважину

В подготовленные скважины следует установить опалубку, правильно выровняв её.

Выравнивание опалубки при помощи уровня

Действие №4 Заливка бетона в опалубку

Приготовление бетона для заливки фундамента

1

После того, как опалубка будет установлена, приступают к изготовлению бетона.

Для этого лучше всего воспользоваться бетономешалкой. Стандартная смесь для фундаментов малых конструкций может выполняться на основе цемента марки 300. Состав смеси в частях по объёму:

• цемент – 1
• песок – 3.5
• наполнитель (щебень, гравий, отвальный шлак, граншлак) – 5.5

Для тех, кому не хочется приготавливать смеси самостоятельно, они уже есть в продаже, достаточно просто засыпать их в бетономешалку и добавить воды.

При помощи лопаты бетоном наполняют опалубку

2

После того, как бетон будет приготовлен, его выливают из бетономешалки в отдельную ёмкость.

По мере наполнения опалубки бетон периодически утрамбовывают при помощи отрезка арматуры

3

Трамбовка позволяет избавиться от пустот и неразрушенных частей наполнителя в толще бетона.

Действие №5 Установка крепежа в фундамент

Выравнивание бетона мастерком

1

После того, как опалубка будет залита бетоном под верхний уровень, следует окончательно утрамбовать и выровнять бетон при помощи мастерка.

Установка металлического крепежа

2

И сразу же после этой процедуры, пока бетон ещё не застыл, установить в верхушку фундамента металлический крепёж, который будет использоваться для присоединения конструкций к фундаменту (если таковой понадобится).

После установки поверхность бетона дополнительно выравнивается мастерком

3

Работы по установке строения на полученный фундамент можно будет начинать через неделю после его изготовления.

ВИДЕО: Как залить свайный фундамент

How to Build Deck Footings with QUIKRETE

Как залить свайный фундамент своими руками: пошаговая инструкция

9.5 Общий балл

Свайный фундамент своими руками

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Раскрытие темы

9

Рейтинг пользователей: 5 (1 Голос)

Как залить свайный фундамент бетоном? [PDF]

🕑 Время чтения: 1 минута

Так как свайные фундаменты несут большую нагрузку, их необходимо устанавливать с особой осторожностью. Выбор подходящего оборудования и процесса, используемого для заливки бетона, могут варьироваться в зависимости от размера сваи и расположения конструкции.

Если скважина сваи сухая, можно использовать любые подходящие средства для заливки бетона, но высота падения бетона не должна превышать 2 м. Однако, если уровень грунтовых вод высок или для повышения устойчивости скважины используется шлам, используйте тремовые трубы для заливки бетона через воду.

Объем бетона можно оценить по длине, диаметру и количеству свай. Выбирайте насосное оборудование в зависимости от расположения здания и количества заливаемого бетона. Сваи представляют собой железобетонные колонны, вбитые глубоко в твердый слой почвы, чтобы выдержать вес надстройки.

• Приступить к бетонированию сразу после завершения бурения скважины.
• Перед бетонированием очистить дно скважины.
• Длина, диаметр, количество и расположение свай определяют объем бетона и бетононасос, который лучше всего подходит для работы.
• Если скважина сваи не сухая, перекачивайте бетон через трешневую трубу, чтобы поместить бетон через воду, рис. 1
• Используйте кран для перемещения трещитной трубы во время заливки бетона, рис. 2
• Установите краны и бетононасос в удобном месте на строительной площадке. Используйте длинный шланг, чтобы избежать перемещения крана и насоса при заливке бетонной сваи.
• Тремая труба может вытеснять воду или бентонитовый шлам в скважине, что может быть использовано для повышения устойчивости скважины сваи.
• Вставьте треугольную трубу по частям. Прикрепите необходимое количество отрезков тремовой трубы, чтобы достать до дна сваи, и прикрепите верхнюю часть, рис. 3 и рис. 4.
• Если вы хотите избежать смешивания бетона с раствором в скважине, залейте 1/4 кг гранулированного вермикулита в трем трубе перед заливкой бетона.
• Укладывайте бетон непрерывно и старайтесь не прерывать укладку бетона, рис. 5.
• Конец тремовой трубы должен находиться в бетоне не менее 1 м.
• Поднимите трубу, когда бетон заполнит скважину сваи. Передвигать трем трубы вверх-вниз в процессе бетонирования с помощью крана любой другой подходящей техники.
• Удалите все секции, выходящие из скважины сваи.
• Вытащите трубу треми после того, как бетон достигнет вершины сваи.
• После этого демонтировать временную опалубку с образованием горловины и срезанием залитого бетона.
• Наконец, заполните верхнюю часть сваи бетоном на 15 см выше уровня отсечки, рис. 6.

Рис. 1: Секции трубы TremieРис. 2: Обращение с трубой TremieРис. 3: Подготовка к введению трубки Треми Рис. 4: Введение трубки Треми Рис. 5: Заливка бетона через трубу TremieРис. 6: Заполнение верхней части сваи бетоном

Часто задаваемые вопросы по бетонированию свайных фундаментов

Как залить бетонную сваю?

Если скважина сваи сухая, то для заливки бетона используйте любые подходящие средства, но высота падения бетона не должна превышать 2 м. Однако, если уровень грунтовых вод высокий или для повышения устойчивости скважины используется навозная жижа, используйте треугольную трубу для заливки бетона через воду.

Что такое бетонный свайный фундамент?

Это тип глубокого фундамента, пробуренного глубоко в твердом слое почвы, чтобы выдержать вес надстройки.

Для чего используются свайные фундаменты?

Свайные фундаменты используются для передачи нагрузок сооружения через слабые слои грунта на прочный слой грунта.

Что такое трубка треми?

Это водонепроницаемая труба, которая используется для заливки бетона под водой. К ее верхнему концу прикреплен конический бункер для облегчения заливки бетона. Узнайте больше о трем трубах и подводном бетонировании.

Подробнее :

Основные проблемы при строительстве свайных фундаментов и их устранение

Типы материалов, используемых в свайных фундаментах

Различные стандартные коды для свайных фундаментов в разных странах

Поделиться этой статьей

• Facebook

Свайный фундамент | Типы свай | Cassions

Свая представляет собой длинный цилиндр из прочного материала, такого как бетон, который вдавливается в землю, чтобы служить устойчивой опорой для конструкций, построенных на нем.

Свайные фундаменты применяются в следующих случаях:

1. При наличии на поверхности слоя слабого грунта. Этот слой не может выдержать вес здания, поэтому нагрузки здания должны миновать этот слой и передаваться слою более прочного грунта или породы, который находится ниже слабого слоя.
2. Когда на здание воздействуют очень тяжелые сосредоточенные нагрузки, например, в высотном сооружении, мосте или резервуаре для воды.

Свайные фундаменты способны выдерживать более высокие нагрузки, чем фундаменты на фундаменте.

Существует два основных типа свайных фундаментов (в зависимости от характеристик конструкции), каждый из которых работает по-своему.

Сваи концевые опорные

В опорных сваях нижний конец сваи опирается на слой особо прочного грунта или породы . Нагрузка здания передается через сваю на прочный слой. В некотором смысле эта стопка действует как колонна. Ключевой принцип заключается в том, что нижний конец упирается в поверхность, которая является пересечением слабого и прочного слоев. Таким образом, нагрузка обходит слабый слой и безопасно передается сильному слою.

Висячие сваи

Висячие сваи работают по другому принципу. Свая передает нагрузку здания на грунт по всей высоте сваи за счет трения. Другими словами, вся поверхность сваи цилиндрической формы работает на передачу усилий на грунт.

Чтобы наглядно представить, как это работает, представьте, что вы вставляете твердый металлический стержень диаметром, скажем, 4 мм в ванну с замороженным мороженым. После того, как вы втолкнете его внутрь, он станет достаточно прочным, чтобы выдержать некоторую нагрузку. Чем больше глубина заделки  в мороженом, тем большую нагрузку он может выдержать. Это очень похоже на то, как работает висячая свая. В случае висячей сваи величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине.

из чего делают сваи?

Сваи могут быть деревянными, бетонными или стальными.

В традиционном строительстве деревянные сваи использовались для поддержки зданий в районах со слабой почвой. Деревянные сваи до сих пор используются для строительства причалов. Для этого нужны деревья с исключительно прямыми стволами. Длина сваи ограничена длиной одного дерева, около 20 м, так как нельзя соединить два ствола вместе. Весь город Венеция в Италии известен тем, что построен на деревянных сваях над морской водой.

Поперечные сечения различных свайных фундаментов

Схема нагрузки свай на окружающий их грунт. Это также называется зоной влияния.

Инженеры обычно группируют несколько свай вместе и накрывают их наголовником. Наконечник сваи представляет собой очень толстый бетонный колпак, который простирается на небольшую группу свай и служит основанием, на котором можно построить колонну. Затем нагрузка на эту колонну распределяется на все сваи в группе.

как устроены сваи

Сваи могут быть монолитными или сборными забивными.

Забивные сваи изготавливаются в следующие этапы:

• забивание в землю тонкостенной стальной трубы
• удаление всей земли, оставшейся внутри трубы
• опускание стального арматурного каркаса в трубу
• залить сваю заливкой влажного бетона в трубу

Тонкостенная стальная труба называется корпус и служит только для формирования надежной формы для заливки бетона, свободной от земли и мусора. Он не играет никакой структурной роли после завершения отливки.

Некоторые почвы являются высокосвязными , а это означает, что если в почве просверлить отверстие шириной, скажем, 1 фут и глубиной 50 футов, то грунт сохраняет форму отверстия и не проваливается в отверстие и не блокирует его. Если на участке есть такой грунт, то оставлять обсадную трубу не нужно: можно в обсадной трубе просверлить отверстие для сваи, а затем вынуть ее, а затем залить сваю. Это экономит затраты, так как одну и ту же обсадную трубу можно использовать для бурения отверстий для всех свай.

Сборные забивные сваи сначала забиваются на уровне земли, а затем забиваются или забиваются в землю с помощью копра . Это машина, которая удерживает сваю строго вертикально, а затем удар за ударом вбивает ее в землю. Каждый удар наносится поднятием тяжелого груза и опусканием его на вершину сваи — свая временно накрывается стальным колпаком, чтобы предотвратить ее распад. Таким образом, сваебой выполняет две функции: во-первых, он действует как кран и поднимает сваю из горизонтального положения на земле и поворачивает ее в правильное вертикальное положение, а во-вторых, он забивает сваю в землю.

Сваи должны быть забиты в землю до отказа , после чего их нельзя забивать дальше в грунт.

Специальные сваи

Забивка свай очень шумная и вызывает сильную вибрацию в грунте. По этой причине иногда их трудно использовать в чувствительных местах. Например, если необходимо расширить действующую больницу или научную лабораторию, забивка свай может вызвать нежелательные помехи. Их использование также ограничено в жилых районах во многих странах. Вибрации также могут привести к структурным повреждениям старых зданий, которые находятся поблизости. В таких ситуациях можно использовать микросваи или спиральные сваи, ни один из которых не требует забивания молотком.

Микросваи или минисваи представляют собой небольшие сваи, сооруженные следующим образом:
Этап 1: отверстие немного больше диаметра сваи и на всю длину сваи выкапывается в земле с помощью устройства, похожего на грунтовое бурение машина.
