Проводка в доме или квартире

• today

• remove_red_eye

  8033 просмотры

Проводка в доме важная составляющая каждой квартиры. Стоит отметить, что электричество – это основной вид энергии в каждой городской квартире или в загородном доме. Конечно же, альтернативой могут быть солнечные батареи, однако они на сегодняшний день не слишком популярны. Поэтому, важно знать, какой должна быть современная электрическая проводка в квартире с учетом параметров помещения и важно знать общие правила монтажа.

Общая схема проводки

1. В каждой квартире или же жилом доме есть распределяющий щит, через который и проводится электроэнергия по всему дому. Обычно, в каждом щитке есть: счетчик, защита, автоматы и прочее.
2. Каждый щиток расположен возле входа. Зачастую его монтируют специальной нише или же в стене.
3. Кроме того, главный щиток может быть размещен вне квартиры. В таком случае через защитный автомат требуется протянуть 6 миллиметров медный кабель к другому щитку, что будет расположен в доме.
4. Второй щит размещается на высоте и к нему должен быть всегда свободный доступ. Внутри располагаются выключатели, счетчик и УЗО.
5. При коротком замыкании выключатели всегда отключают освещение в комнате, дабы избежать пожара. Кроме того, такие автоматы защищают систему от перегрузок в сети. УЗО проводит аналогичные действия в том случае, когда питающее напряжение отличается от принятой нормы.
6. При замене электропроводки следует пользоваться исключительно надежными материалами.
7. Кроме того, в доме потребуется разместить еще два УЗО, один из которых будет находиться в ванной комнате.

Скрытый тип разводки

Скрытая проводка используется очень часто при монтажных работах. Ее размещают под штукатуркой. Общие рекомендации по созданию скрытой проводки:

1. Если часть дома обшита сайдингом или же гипсокартонном, тогда для скрытой проводки понадобится труба гофрированная или же рукав. Провод, который будет выходить из-под штукатурки, протягивают в гофрированную трубу или рукав.
2. Чтобы сделать скрытую проводку, лучше использовать кабель канал. Специальную канавку выдалбливают в стене глубиной не более 2 сантиметров, а после используется шлифовальный аппарат или же молоток с зубилом.
3. Чтобы в доме было меньше пыли и грязи, лучше стены заранее смочить водой, но не следует при этом размачивать саму проводку.
4. Чтобы электропроводка была надежной и крепко держалась, канавки под розетки и выключатели требуется делать не выше линии остальных розеток, чтобы избежать короткого замыкания.
5. Все провода следует прокладывать либо по горизонтали, либо по вертикали. Вначале провод лучше закрепить алебастром, а потом штукатуркой.
6. Запрещено делать разводку по диагонали или же под углом. Почему? Если понадобится повесить картину или фотографию на стене, можно повредить провод и летальный исход будет неминуем. Поэтому, лучше не нарушать это правило.
7. Если линий питания несколько в доме, тогда необходимо от автоматов защиты проводить несколько проводов к каждой линии. Подобное разветвление удобно тем, что в случае неисправности, легко отыскать первоисточник проблемы и успешно устранить его.

Линии питания

На сегодняшний день используется несколько линий питания: для розеток, для стиральной машины, кухни, освещения. В таком случае требуется монтировать для каждой линии питания отдельный защитный прибор. Все зависит от потребляемого напряжения. К примеру, для розеток требуется применять медную жилу сечением 1, 27 мм и монтировать автомат 25 А. Для освещения понадобиться 10 или же 16 А автомат, а вот провод должен быть большого сечения, чтобы он не перегревался при работе.

Подробнее о проводах, розетках и освещении

Для того чтобы электропроводка в доме была надежной, в разводке требуется использовать одножильный провод из меди с ПВХ изоляцией. Провод ШВВП не окисляется, прочный и его трудно разрушить. Все розетки и выключатели устанавливают в специальные короба на стене. Каждая розетка и автоматический выключатель должны быть изготовлены из пластмассы, чтобы надежно закрепить их на стене. Короба также крепятся на стене при помощи алебастра. При монтаже следует оставить лишь отверстие для вывода провода. Светодиодные лампы в качестве источника освещения можно расположить в каждой комнате. Не стоит в помещении устанавливать длинные удлинители, ведь они несут дополнительную опасность.

Стоит отметить, что на кухне лучше всего монтировать три розетки, в ванной комнате – две, однако данная линия должна еще быть под защитой УЗО. В жилых комнатах лучше установить по четыре розетки, а в прихожей – две, в коридоре будет достаточно и одной.

В коробах кабеля можно соединить пайкой для большей надежности, однако подобная операция потребует много времени. Пайка должна быть сделана качественно, иначе от нее не будет никакого толку. Если же пайку никак нельзя применить, тогда провода можно скрутить бандажным способом.
Для люстр с общим свечением лампочки лучше всего подключать группами, ведь этот метод более экономный. Все работы следует проводить после полного обесточивания дома или квартиры.

Для каждой комнаты требуется применять индивидуальный подход и постепенно решать проблемы при монтаже или замене проводки в доме.

Необходимые инструменты
Ниже представлен список инструментов, которые понадобятся для проведения проводки в доме:

• Отвертки;
• Плоскогубцы;
• Изолента;
• Молоток;
• Перфоратор;
• Тестер;
• Штроборез;
• Индикаторная отвертка.

Монтаж электропроводки в доме следует проводить с учетом всех требований к месторасположению розеток и выключателей.

Внутри помещений с повышенной влажностью запрещено использовать штепсельные розетки.

Перед тем, как начинать работы потребуется рассчитать общее количество нужных материалов, их стоимость. Все закупки можно осуществить, заглянув в интернет-магазин Сокол. Магазин отличается широким ассортиментом различной продукции, которая пригодится в замене электропроводки в доме.

Осуществлять покупки в интернет-магазине очень просто, необходимо лишь рассмотреть каталог продукции и добавить все нужное в корзину. При оформлении заказа потребуется заполнить специальный бланк, где нужно указать личные данные и номер телефона, чтобы менеджера связались и уточнили заказ.

Какой должна быть электропроводка в новой квартире?

• Статья
• Видео

Здравствуйте, дорогие читатели сайта «Сам Электрик»! Сегодня мы хотели бы рассказать Вам о том, как провести проводку квартире своими руками, если Вы стали счастливым обладателем новостройки. Инструкция по монтажу будет представлена в виде полезных советов по выбору комплектующих и их самостоятельной установке.

• С чего начать
• Электромонтажные работы

С чего начать

Первым делом нужно составить схему электропроводки от ввода до конечных точек – розеток, светильников и выключателей света в каждой из комнат. Примеры схем однокомнатной, двухкомнатной и трехкомнатной квартиры мы уже предоставили на сайте. Найти их не составит труда.

Далее, согласно подготовленному проекту нужно подсчитать и выбрать подходящие элементы схемы. Выполняя монтаж электропроводки в новостройке рекомендуем останавливать свой выбор на таких комплектующих, как:

1. Кабель трехжильный, ВВГнг-LS либо NYM, сечением 3*2,5 мм² для розеток, 3*1,5 мм² для линии освещения. Для подключения электроплиты на кухне сечение рассчитывайте индивидуально по мощности, однако учтите, что согласно СП 256.1325800.2016 п. 10.2 для электрической плиты сечение должно быть не менее 3*6 мм².
2. Розетки в ванной со степенью защиты IP не менее 44.
3. Выключатели света с подсветкой.
4. Автоматический выключатель отдельно на линию освещения, номиналом 10А и на розетки – 16А. Если у вас трёх проводная сеть (с заземлением) – нужно установить УЗО на 30 мА для групповых электросетей и для розеток в ванной комнате (cогласно СП 256.1325800.2016 п. 10.2 и ПУЭ п. 7.1.82)
5. Распределительные коробки должны стоять в каждой комнате. Соединение проводов в коробках – клеммы WAGO, колпачки СИЗ, гильзы или другие способы кроме скруток (см. п. 2.1.21 ПУЭ, Глава 2.1).
6. На вводе обязательно нужно установить автомат, которым можно будет отключить всю электроэнергию в квартире при ремонтных работах.
7. Можно проводить проводку как открыто, так и скрытым способом (в штробе или за гиспокартоном). При этом учтите, что штробить стены в панельных домах запрещено согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы». А также Постановлению правительства № 508 (Пункты 11. 3 и 11.11 Приложения №1). Подробнее про штробление стен читайте в статье: https://samelectrik.ru/kak-pravilno-sdelat-shtroby-pod-provodku-instrukciya-v-kartinkax.html.

Вот основные элементы, которые Вы должны приобрести перед монтажом. Обращаем Ваше внимание на то, что Вы можете не следовать нашим рекомендациям, к примеру, провести электропроводку в новостройке открытым способом либо выбрать автомат с другим номиналом. Предоставленные выше советы являются общими, а не для определенного случая.

Электромонтажные работы

Монтаж проводки в новостройке Вы можете осуществить своими руками, а можете вызвать специалиста. Все зависит от Ваших личных навыков и желания. Если же Вам интересно самому провести электричество в новую квартиру, рекомендуем просмотреть пошаговую инструкцию, на которую мы сослались в начале статьи. В противном случае Вы можете нанять мастера, который все сделает правильно, быстро и с гарантией!

Напоследок рекомендуем Вам просмотреть видео, в котором наглядно показаны все этапы прокладки электропроводки в новой квартире своими силами:

Как самостоятельно сделать разводку проводки в новостройке?

Обзор готовой проводки

Как самостоятельно сделать разводку проводки в новостройке?

Обзор готовой проводки

Опубликовано 17.11.2015 Обновлено 01.03.2019 Пользователем Александр (администратор)

Электропроводка в квартире: правила от А до Я | Своими руками

Содержание ✓

• ✓ Монтаж электропроводки в жилых помещениях – что нужно знать
• ✓ Электропроводка в ванной – дело особое!
• ✓ Вода и электричество – будьте осторожны!
• ✓ Что и куда можно установить в ванной
• ✓ Из словаря электрика
• ✓ Отключить предохранители!
• ✓ Провод, кабель или шнур
• ✓ Проводка в квартире своими руками – видео

Если вы решили самостоятельно повесить люстру или поменять розетку, необходимо соблюдать несколько очень важных правил работы с электричеством. Даже если вы не решитесь браться за работу с электропроводкой самостоятельно, знание способов их производства позволит вам проконтролировать работу наемного электрика.

Монтаж электропроводки в жилых помещениях – что нужно знать

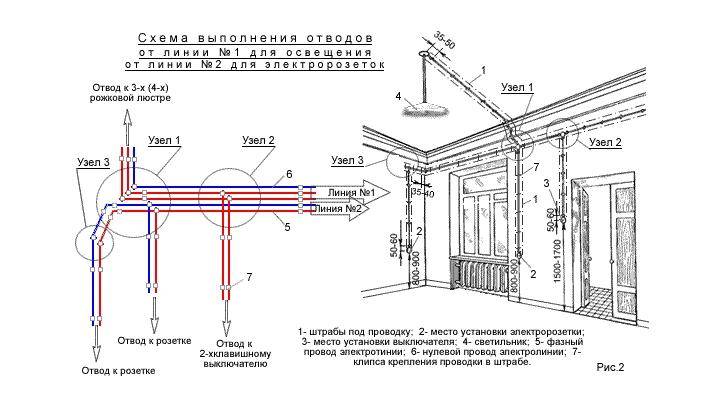

Трасса квартирной электропроводки должна быть проложена строго вертикально и горизонтально по стенам, а все повороты должны быть выполнены только под прямым углом. Если проводку решено расположить вверху помещения, то трасса должна пролегать на расстоянии 20-30 см от потолка. Это сведет к минимуму вероятность механического повреждения кабеля при ремонте или расстановке мебели.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

В нижней части трассы кабель обычно прокладывается на расстоянии 30 см от пола и должен быть защищен кабельным каналом. Но рациональнее в этом случае прокладывать кабель по полу внутри специального электрического плинтуса.

Выключатели должны располагаться при входе в помещение со стороны дверной ручки. Высота размещения не нормируется в соответствии с ГОСТ и СНиП, а, как правило, составляет от 80 до 150 см. Евростандарт предписывает размещать выключатель на высоте 105 см от пола, чтобы им могли пользоваться дети. без проблем.

Розетки располагаются на высоте 30 см от пола, но при необходимости могут быть на любой высоте, например, на уровне кухонной столешницы. Рекомендуется установить хотя бы одну розетку на 6 м2. На кухне количество розеток зависит от количества бытовых электроприборов. Расстояние от расположения выключателей и розеток до двери или окна должно быть не менее 10 см.

Электропроводка в ванной — это особый случай!

В других случаях вышеуказанные требования к зонам прокладки кабеля не применяются. Здесь все провода должны находиться в верхней части помещения, а проводка к потребителям (свет, розетки и выключатели) должна проходить строго вертикально сверху вниз. Никаких проводов не может быть возле душа или ванной.

В потолке допускается установка встраиваемых точечных светильников при условии, что источники света в них закрыты стеклом или работают от безопасного напряжения 12 вольт. В этом отношении светодиоды идеальны. Также существуют требования к яркости освещения для разных типов помещений. Европейские стандарты основаны на действующем стандарте ISO 89.95 и предусмотреть для санузла норму освещенности в люксе 200.

Смотрите также: Электропроводка на даче своими руками – схемы и фото

Вода и электричество – будьте осторожны!

Электричество и вода несовместимы, а их сочетание смертельно опасно! Поэтому в ванных комнатах предъявляются повышенные требования к электробезопасности. Не устанавливайте распределительные коробки в ванной комнате! Линия электропроводки должна быть заземлена, а сеть защищена автоматически. Для электроснабжения в ванной трехжильный медный кабель 2,5 мм ² для розеток 1,5 мм ² для ламп 4 мм ² для бытовой техники.

Что и где можно установить в ванной комнате

Монтаж проводки возможен только в зоне выше 225. Светильники должны иметь класс защиты IP X7b и работать с напряжением в 12 В. В зоне высотой 225 см допускается только Для этой цели могут быть установлены стационарные и специально разработанные вентиляционные и водяные обогреватели.

Из словаря электрика

В чем разница между кабелем, проводом и шнуром? Что такое жила и изоляция? Зная эти понятия, вам будет проще разобраться в многообразии проводников электричества, предлагаемых рынком.

Сердечник — металлический сердечник проводника. Сердечник может быть сплошным или состоять из тонких проволок, скрученных в жгут. В зависимости от материала жилы бывают алюминиевыми, медными и алюминиево-медными. При выборе проводов и кабелей для домашней электропроводки важно знать площадь сечения жил.

Изоляция — это материал, в котором проходит электрический ток. Это может быть керамика, стекло, поливинилхлорид, целлулоид. Изоляция защищает людей от воздействия тока, предотвращает соприкосновение жил друг с другом, обеспечивает защиту проводника от механических повреждений и погодных условий.

Отключить предохранители!

Сеть под напряжением только в случае отключения соответствующего предохранителя. Просто щелкнуть выключателем света недостаточно! Зафиксируйте предохранитель изолентой во избежание случайного включения до окончания работы. Перед началом работы проверьте измерительным прибором, действительно ли сеть находится под напряжением. Индикаторной отвертки для этого недостаточно. Лучше для этой цели использовать индикатор напряжения или мультиметр.

Ссылка по теме: Электропроводка в ванной и сауне своими руками – чертежи, схемы, фото

Провод, кабель или шнур потребительские, поэтому их делят на одножильные и многожильные. Провода могут быть защищенными или незащищенными. Первые имеют поверх изоляционную оболочку

, экранирование провода от света, влаги, агрессивных веществ, механических повреждений, незащищенные провода такой оболочки не имеют.

Кабель отличается от провода тем, что каждая его жила изолирована и дополнительно имеет защитное покрытие из полимеров, резины или металла. Помимо внешней изоляции, которая называется кембриком, в кабелях используются наполнители, обеспечивающие дополнительную защиту от повреждений. Таким образом, защитный слой стальных материалов противостоит грызунам и способен выдержать сильный удар лопатой или другим ручным инструментом. Кабели с такой защитой называются бронированными.

Шнур состоит из многожильных гибких проволок, кодированных и покрытых внешней оболочкой из мягкой резины или пластмассы. Шнуры очень гибкие, поэтому их используют в бытовых приборах и электроинструментах.

При выборе проводника первое, на что нужно обратить внимание, это материал жил. Согласно действующим нормам и правилам внутренней электропроводки разрешается использовать провода и кабели только с медными жилами. Запрещены провода с алюминиевыми жилами.

Учитывайте также способ прокладки провода или кабеля. Провода проложены только скрытым способом или спрятаны в пластиковые короба, кабели можно прокладывать открыто.

В бытовой электропроводке чаще всего используется кабель ВВП. Это небронированный экранированный кабель с изоляцией из ПВХ. Его установка возможна как в сухих, так и во влажных помещениях. Изолированные жилы кабеля скручены и имеют характерную окраску.

Кабель с наименованием ВВГнголычается ВВГтем.что этот кабель негорюч. Не распространяет горение, способствуя локализации пожара. Это связано с особым составом пластикового утеплителя. Помимо огнестойкости, кабель ВВГГГ имеет разнообразные формы, он может быть плоским, круглым, квадратным, секторным и даже треугольным.

Силовой кабель NYM изготовлен в соответствии с немецким стандартом DIN 57250 и может использоваться как для скрытой, так и для открытой прокладки. Обладает пониженной воспламеняемостью и газовыделением. Чаще всего используется для подключения к этажному щиту и для дальнейшего подключения этого щита к квартирным или комнатным щитам (чаще в частных коттеджах). Кроме того, такой кабель можно использовать для индивидуального подключения энергоемких потребителей. Недостатком этого кабеля является его высокая стоимость.

Провод ПППП — самый дешевый из всех проводниковых изделий. Этот монтажный плоский провод имеет две или три однопроволочные жилы и изоляцию из ПВХ. Прожилки могут быть окрашены в разные цвета. Такой провод бывает только плоским и используется для силовых и осветительных сетей. Но утеплитель, выполненный из дешевых материалов, при нагреве быстро теряет свои свойства. Если же использование ППС необходимо, то его следует разместить в пластиковом кабельном канале.

Для ввода электричества в дом наиболее широко используется самонесущий изолированный провод. Такой кабель имеет высокопрочные сталеалюминиевые жилы, изолированные светостабилизированным полиэтиленом. Благодаря атмосферостойкой изоляции провод СИП не разрушается под воздействием внешних факторов.

Ввиду огромного разнообразия материалов для электропроводки при выборе и дальнейшем применении необходимо руководствоваться требованиями Правил устройства электроустановок (ПУЭ). Согласно им, для определенной категории проводов характерен определенный цвет изоляции.

Синяя изоляция обозначает нулевой рабочий проводник, а желто-зеленый цвет обозначает нулевой защитный проводник. Фазные провода в соответствии со стандартом ПУЭ могут быть маркированы одним из следующих цветов: красным, черным, фиолетовым, коричневым, серым, розовым, оранжевым, бирюзовым или белым. Пренебрежение этими требованиями может вызвать трудности при монтаже проводки и дальнейшем ее обслуживании. Михаил Лежнев

Для фиксации многожильных проводов в винтовых клеммах, например в розетках, используйте штыревые втулки. Они предохраняют жилы от сдавливания винтом при затягивании контакта. Для обжима кончиков используйте специальные щипцы.

Электропроводка в квартире своими руками — видео

Электропроводка в квартире своими руками

Посмотреть это видео на YouTube

© Автор: Михаил Лежнев ТОВАРЫ ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

создание сетей — Идеи для проводки многоквартирного дома для беспроводной связи (несколько узлов)

спросил
6 лет, 10 месяцев назад

Изменено
6 лет, 10 месяцев назад

Просмотрено
3к раз

Я администратор многоквартирного дома. Мы переходим с нашей дрянной установки на установку Ubiquiti. Поэтому я провожу аудит топологии сети. Вот текущая настройка:

 Маршрутизатор (подвал)
|
Переключатель (подвал) — я понимаю, что это избыточно, но это сделано для IP-камер.
|
Коммутатор (этаж 1) — один кабель на маршрутизатор, всего 3
| (подключен к выключателю на 1 этаже)
Коммутатор (этаж 2) — один кабель на маршрутизатор, всего 3
| (подключен к выключателю на 2 этаже)
Коммутатор (этаж 3) — один кабель на маршрутизатор, всего 3
| (подключен к выключателю на 3 этаже)
Коммутатор (этаж 4) — один кабель на маршрутизатор, всего 3


Мне было интересно, не лучше ли иметь один кабель для каждого этажа вместо последовательного подключения к предыдущему этажу. На каждом этаже будет коммутатор POE для обеспечения необходимой мощности.

Пожалуйста, дайте мне знать, если мне нужно что-то уточнить, я сделал все возможное, чтобы описать это.

Дополнительно:
* Меня в первую очередь беспокоит длина отдельных проводов (3-й и 4-й этаж), здание не очень высокое, но я не хочу сталкиваться с другими проблемами. Будет ли это проблемой?

• В настоящее время на каждом этаже есть гигабитные коммутаторы.
• Мы предоставляем 50-мегабитное соединение, и я хочу использовать встроенное управление полосой пропускания для ограничения соединений.

Спасибо всем за ваш вклад. На этот раз мы, вероятно, оставим проводку в покое, чтобы ничего не сломать. Я купил 1000 футов хорошего качества cat5e (не CCA).
Если у нас будет другое подключение к интернету, я проведу его на третий этаж, разделив первый и второй.

• сеть
• беспроводная сеть

2

Хотя это и работает, каскадирование коммутаторов может привести к снижению производительности по цепочке. Все на четвертом этаже делят восходящий канал с третьим этажом, то же самое идет вниз по линии… Кроме того, это создает больше точек отказа. Если переключатель на втором этаже выходит из строя, все со 2-го по 4-й теряют связь.

Наймите профессионального техника, чтобы подключить все этажи к коммутационной панели в подвале. Таким образом, вы можете иметь один коммутатор для управления всеми соединениями. Это делает жизнь намного проще.

5

Первое, что я бы сделал, это избавился бы от коммутаторов с гирляндной цепью и подключил каждый этаж к главному коммутатору. Это гарантирует, что каждый этаж будет иметь одинаковое количество сетевых переходов к маршрутизатору, а любые сбои в сети не разделят здание на две части.

Поскольку у вас уже есть коммутатор в подвале, его можно использовать в качестве главного коммутатора при условии наличия достаточного количества портов и емкости. Я бы не пошел на что-то меньшее, чем гигабит здесь).

Судя по вашей схеме, к каждому коммутатору подключено 3 беспроводных маршрутизатора. Рассмотрите возможность использования их только в качестве точек доступа, чтобы все здание находилось в одной подсети. Как вариант, одна подсеть на этаж. Это позволило бы легко взаимодействовать между компьютерами на этажах.

6

Чтобы дать точный ответ, нам нужно больше деталей. Какой рост у «ужасно высокий»? В идеале вы должны взять чертежи/чертежи здания и нанести на карту запланированные участки, чтобы определить длину. Сколько проводных клиентов вы оцениваете?

Основываясь на том, что вы сказали, я полагаю, что вам нужен только один коммутатор в подвале с Cat5 или Cat6, работающий на каждую точку доступа. Правильно заделанный и протестированный кабель длиной 300 футов будет работать нормально, а наличие только одного переключателя в вашей ситуации кажется гораздо более желательным, поскольку вам нужно будет только купить, управлять и, в конечном итоге, заменить его.

Вам также необходимо либо изучить местные правила, либо нанять профессионала, чтобы избежать возникновения опасности возгорания. Как минимум, вам нужен кабель с рейтингом CMR (CoMunications Riser) для вертикальной прокладки. В некоторых нормах также требуются кабелепроводы и/или противопожарные затворы.

В качестве альтернативы, если вы должны иметь коммутаторы повсюду, рассмотрите возможность подключения их обратно к центральному узлу с помощью оптоволокна. Это немного сложнее на передней части, но позволяет работать очень долго и менее подвержено долгосрочным проблемам, таким как молния и коррозия. В наши дни волокно также очень дешевое.

Если вы имеете дело со скоростью 50 Мбит/с, маловероятно, что гигабитный Ethernet является причиной текущих проблем с настройкой. (Предположительно, он есть, иначе вы бы не заменили его или не назвали бы его дрянным). Вы должны в основном сосредоточиться на правильной настройке радио: убедитесь, что во всем здании есть хороший уровень сигнала и SNR, перекрытие каналов сведено к минимуму, насколько это возможно, и т.
