Доборные элементы для металлочерепицы: описание коньков, комплектующих

Типы доборных элементов

Устройство карнизного узла

Устройство конькового узла

Чтобы кровля эффективно прослужила не один десяток лет, стыки ее элементов покрывают специальными металлическими деталями. Они не только защищают кровлю от протекания и преждевременного износа, но и придают ее облику завершенность.

Доборные элементы для металлочерепицы считаются обязательным компонентом устройства кровли. Они необходимы для придания примыканиям должной герметичности, предотвращения проникания влаги под крышу и т. д. Таким образом, эти элементы решают следующие задачи:

повышают надежность крепления материала в местах, сложных для сочленения;
декорируют крышу, замаскировав неэстетичные стыковочные швы и скрыв торцы, делают ее визуально привлекательной;
защищают дом от попадания извне влаги, пыли;
обеспечивают необходимую герметичность;
придают кровле требуемые эксплуатационные качества.

Совет

На рынке представлен широкий модельный ряд этих изделий, которые позволяют устроить кровлю любой сложности. К тому же по стоимости они приемлемы практически для любого застройщика.

Типы доборных элементов ↑

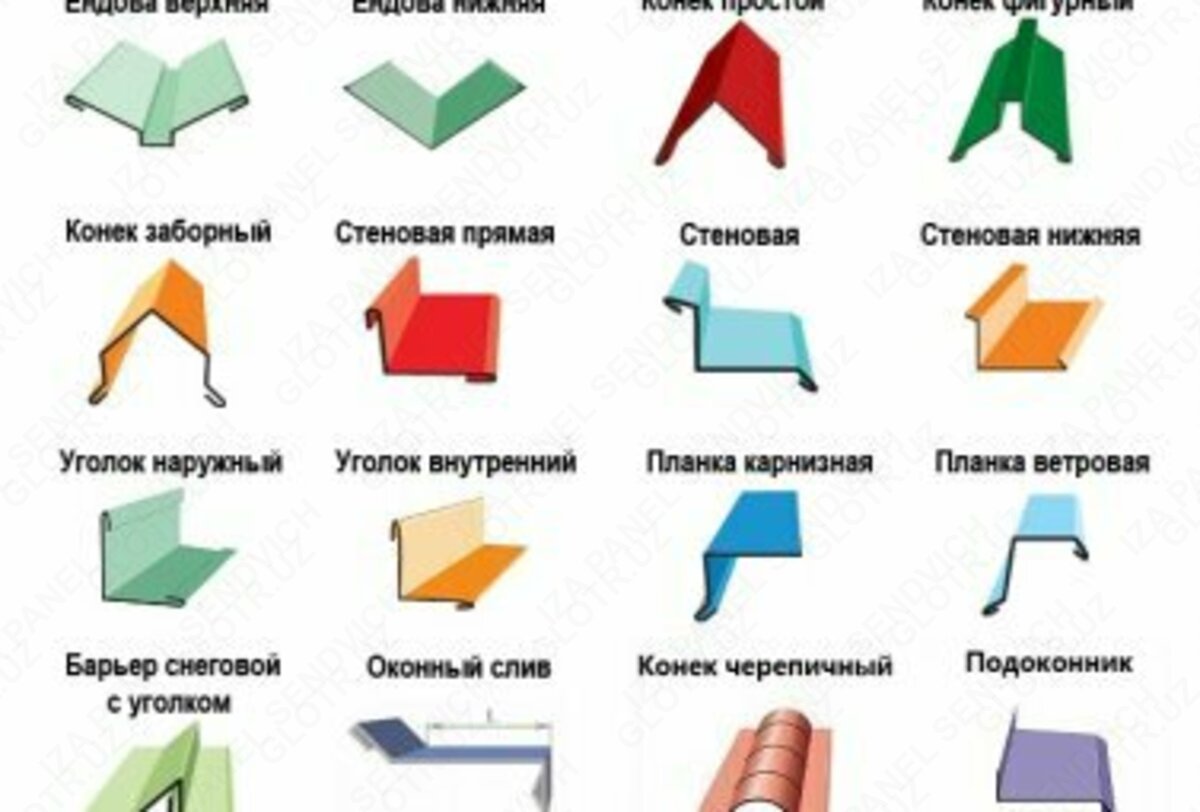

Комплектующие для металлочерепицы довольно разнообразны. Это различные планки, предназначенные для оформления конька, карниза, ендовы, внутреннего угла, снегозадержатели, отливы и т. д. Если крыша – сложная по конструкции и не вписывается в определенные стандарты, всегда можно заказать продукцию конкретно данной модели и размерного ряда, максимально упростив сборку отдельных компонентов кровельного покрытия.

Доборные элементы для металлочерепицы, как правило, изготавливаются из оцинкованной стали с или без полимерного покрытия, окрашенного под цвет кровли. По цене они существенно отличаются, что позволяет при правильном подходе несколько сэкономить без ущерба для качества покрытия. К примеру, при оформлении нижней ендовы можно купить оцинкованное изделие, которое намного дешевле, нежели покрытое полимером, так как такую деталь устанавливают под листами металлочерепицы, и они практически не видны. Однако, деталь, расположенная сверху, обязательно должна иметь антикоррозийное покрытие из полимера цвета основного материала. Таким образом швы окажутся надежно и искусно «спрятаны», а дом – герметичным и теплым.

Устройство карнизного узла ↑

Карнизные планки или капельники для металлочерепицы предназначены для защиты стропильной системы от проникновения влаги и других внешних воздействий. Капельник закрывает нижнюю часть металлочерепичной крыши.

Металлочерепица и комплектующие к ней определенной марки изготавливаются из стальных листов с одинаковыми полимерными покрытиями. Карнизная планка на практике есть не что иное, как металлический отлив со специальным загибом определенной конфигурации. Такая форма способствует более эффективному выполнению их прямого назначения – безопасному отведению влаги, которая образовалась под кровельным покрытием, в водосточный желоб.

Важно

Осадки, температурные перепады, как правило, приводят к скоплению влаги на пароизоляционной пленке. Если пренебречь необходимостью установки капельника, то она, скатываясь вниз, будет попадать на деревянную несущую конструкцию. Воздействие влаги на дерево приводит к образованию грибка и плесени, со временем разрушающих структуру дерева.

Монтаж капельника ↑

В конструкции карнизной планки предусмотрены два загиба. В развертке планка имеет размеры 10х4х1 см, причем каждый отлив имеет длину 2 м.

К установке капельника приступают после монтажа кронштейнов желоба.

Его фиксируют к фронтальной и карнизной планке, наращивая отливы с нахлестом, начиная от 20 см. Нахлест необходим, чтобы исключить их вибрацию при сильном ветре.
В местах примыкания двух капельников обрезают дополнительные ребра жесткости.
Крепление выполняют с помощью саморезов или гвоздей с шагом в 20 см.
Если на карнизных планках имеется предохранительная пленка, то перед установкой ее удаляют.

Внимание

Капельник необходимо крепить с натяжением, чтобы обеспечить его плотное прилегание и не дать влаге даже малейшей возможности проникнуть внутрь.

Вдоль карнизного свеса, особенно при использовании листов с высоким профилем, рекомендуется укладывать также гребенку аэроэлемента. Благодаря решетчатой конструкции, этот элемент обеспечивает вентилирование подкровельного пространства и защищает от проникновения птиц.

Устройство конькового узла ↑

Конек для металлочерепицы – одна из тех важнейших составляющих крыши, от которых зависит ее нормальное функционирование. Фактически это – основной канал, через который проходит вентилирование конструкции кровли. С одной стороны, он проводит излишки влаги из-под кровли, а с другой – не пропускает уличную пыль и мусор.

Типы конструкций конька ↑

Еще одной функцией коньковой планки является декоративная – это «последняя точка» в эстетичном восприятии возводимой кровли. Как кровля имеет различные типы устройства, так и коньки различаются по своему виду. Отметим самые распространенные.

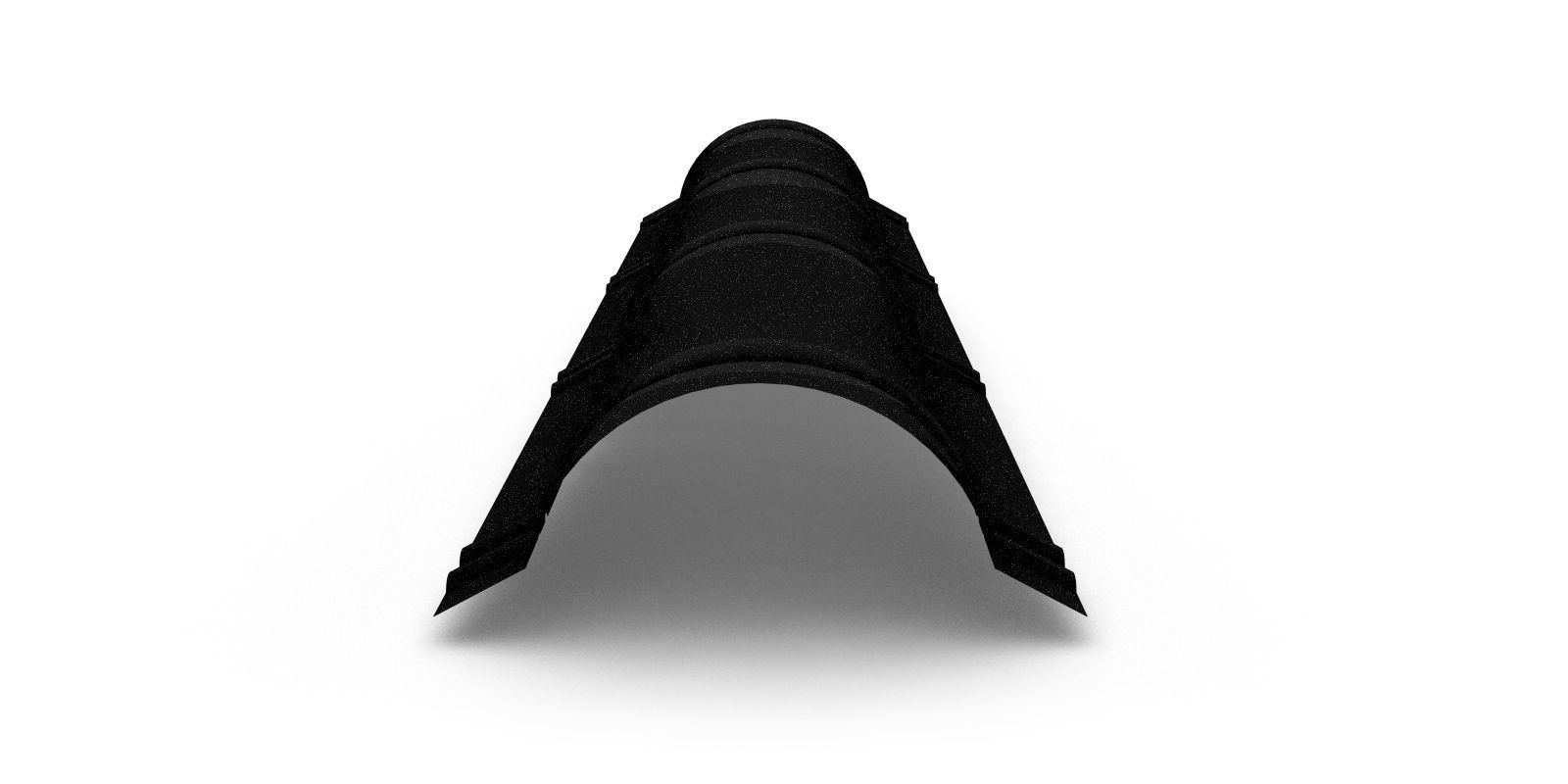

Полукруглый. В основном этот конек обрамляет стыки скатов двух- и четырехскатных кровель. По торцевым частям на полукруглой конструкции конька предусмотрены специальные заглушки, которые задерживают осадки и мусор, проникающие снаружи.
Прямоугольный. Такой тип подходит к любому виду крыши. В этом случае необходимости в заглушках нет. Эта модель стоит меньше, чем полукруглая.
Декоративный узкий. Этот элемент несет скорее декоративную нагрузку, нежели защитную. Чаще всего его используют при устройстве таких конструкций, как шпили, шатровые крыши, беседки.
Т и Y-образные. Это вспомогательные детали для коньков прямоугольного типа, посредством которых их фиксируют друг с другом.

Устройство конька ↑

Конек для металлочерепицы имеет два компонента:

планку для вентиляции;
уплотнитель.

Роль защитной прослойки играет уплотнитель. Его некачественная установка или деформация чреваты протечками кровли. Уплотнители также бывают нескольких видов:

Профильный. Его основной компонент, вспененный полиэтилен, позволяет использовать уплотнитель для кровельной вентиляции. Он прекрасно пропускает воздух, а вот воду нет. Еще одно преимущество этого материала в способности принимать конфигурацию кровли, тем самым обеспечивая отличную герметизацию.
Универсальный. Он изготовлен из полиуретановой пленки и работает как фильтр: не пропускает пыль и мусор, но создает преград для проникновения воздуха под кровлю. Он легко монтируется на самоклеющееся основание.
Саморасширяющийся. Этот уплотнитель изготавливают из пенополиуретана, который пропитывается полимером, в основном акрилом.

Монтаж конька ↑

Устройство конька выполняют вдвоем в несколько этапов.

Проверяют верхнюю кромку примыкания. Она должна быть достаточно ровной с перепадом высоты не больше 5 см.
В коньковые пазы обязательно необходимо установить уплотнители.
Если монтируется полукруглый вариант, с обеих сторон необходимы заглушки.
Коньковые планки начинают крепить с торцов. Конек располагают вровень с крайним листом металлочерепицы. Нельзя допускать даже малейших перекосов или отклонений доборного элемента по отношению оси.
Планки устанавливают с нахлестом в 5–10 мм.
Для крепления используют саморезы, снабженные резиновой шайбой.

От надежного крепления коньковой планки в значительной степени зависит надежность и качество эксплуатации будущей кровли.

Посмотрите, как укладывается металлочерепица и комплектующие к ней на практике.

Доборные элементы для кровли и фасада

Обшивку фасада панелями и кровельные работы невозможно выполнить без использования доборных элементов. Эти небольшие детали играют очень важную роль, и для качественного монтажа необходимо точно знать назначение каждого элемента, поочередность и способы крепления. Большинство из них нужно подбирать самостоятельно, и для человека неопытного справиться с этим не так просто.

Доборные элементы для кровли и фасада

Итак, что представляют собой такие элементы, и для чего они нужны?

Предназначение и виды

Под термином «доборные элементы» подразумеваются различного вида изделия, которые крепятся на отделочных наружных покрытиях – планки примыкания, угловые профили, ветровые планки, откосы, коньки, ендовы и другие.

Доборные элементы для гибкой черепицы (мягкой кровли) и металлочерепицы

Доборные элементы для кровли, стеновых панелей и сайдинга

Изготавливаются они, чаще всего, из оцинкованной стали с защитным полимерным покрытием, и крепятся преимущественно на стыках сайдинга, профнастила, сандвич-панелей. Основное назначение этих элементов заключается в защите швов от проникновения осадков, пыли и мусора, кроме того, они препятствуют выходу тепла.

Большая часть таких изделий вместе с защитными выполняет и декоративные функции, поскольку без них любое покрытие имеет незавершенный вид. Особенно это касается угловых профилей, элементов, расположенных на скатах и изломах крыш, у оконных проемов. Многие из них имеют нестандартные формы, что позволяет подчеркнуть архитектурный стиль сооружения, придать зданию оригинальный запоминающийся вид. Чтобы доборные элементы сочетались с основным материалом отделки, их покрытия соответствуют стандартным цветам каталога RAL, и подобрать нужный оттенок не составит труда.

Каталог RAL

В зависимости от области применения, все доборные элементы делятся на три вида:

кровельные;
фасадные;
для парапетов и заборов.

Правда, такое деление считается весьма условным, поскольку многие детали можно использовать для различного типа конструкций. Каждое изделие имеет свое название и предназначено для определенных функций, а потому доборные элементы не являются взаимозаменяемыми. Рассмотрим подробнее два вида – кровельные и фасадные элементы, их свойства, назначение, места крепления.

Цены на различные виды кровельных коньков

~~Конек кровельный~~

Доборные элементы для кровли

Доборные элементы кровли – общее название широкого перечня деталей, предназначенных для обеспечения эксплуатационной надежности кровельной системы

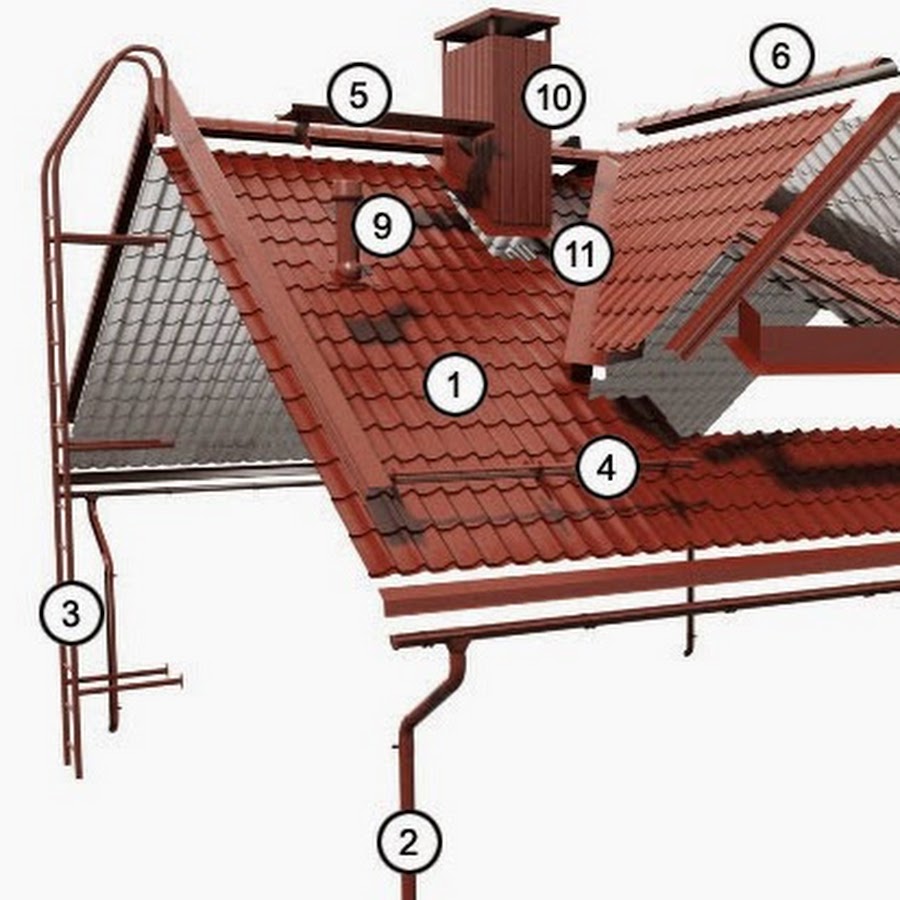

Смонтированные элементы на кровле

Кровельные элементы отличаются большим разнообразием. Одно и то же изделие может иметь несколько вариантов конфигураций – от простых до самых нестандартных, а также разные параметры. Количество изделий для одной крыши зависит от ее конструкции – чем сложнее форма кровли, тем больше элементов используется. Помимо функциональных деталей, есть и такие, которые предназначены исключительно для украшения.

Название	Назначение	Характеристики
Конек	Один из основных элементов доборки, используется на всех типах крыш. Он закрывает стык между скатами кровли от осадков, ветра и мусора, обеспечивает вентиляцию подкровельного пространства и одновременно выполняет декоративные функции	Простой конек – это уголок из оцинкованной стали со стороной 100-300 мм и загнутыми на 15 мм внутрь краями. Есть варианты с П-образным ребром, полукруглые, сложной конфигурации. Отдельные модели имеют на краях специальные заглушки от птиц и насекомых. Крепится саморезами, при монтаже рекомендуется укладывать под него уплотнительную ленту
Торцевая (ветровая) планка	Является обязательным элементом кровли. Планка акрывает края обрешетки на фронтонах дома, обеспечивая защиту от влаги и порывов ветра. Придает аккуратный ухоженный вид свесам скатов	Представляет собой металлический уголок, один край которого подогнут внутрь, второй наружу. Есть варианты нестандартной, сложной формы. Устанавливается после монтажа кровельного покрытия, но до крепления конька. Имеет ширину около 250-350 мм, стандартная длина изделия – 2,5 м
Карнизная планка	Защитный элемент стропильной конструкции. Планка отводит влагу со скатов в водосточные желоба, предохраняя от намокания края стропильной системы. Дополнительно планка скрывает карнизную доску и крепежные детали, придавая конструкции более эстетичный вид	Изготавливается в виде уголка с неравными по ширине сторонами. Общая ширина планки от 200 до 312 мм, стандартная длина 2,5 м. Крепится на кровельные саморезы, в местах соединения планки укладывают внахлест минимум на 100 мм. Монтаж выполняется на крайней доске обрешетки
Ендова	Угловые детали, устанавливающиеся между скатами на крыше сложной конфигурации. Обеспечивают герметичность стыков, служат направляющими для отвода влаги, придают эстетичный вид угловым соединениям	В зависимости от конструкции ендовы могут монтироваться под кровельными листами либо непосредственно на них. Изготавливаются в виде металлического уголка, есть варианты с П-образным ребром. Стандартная ширина верхней ендовы равняется 300-450 мм, нижней – от 500 до 625 мм
Планки примыкания	Защитные элементы для стыков кровельного покрытия с вертикальными поверхностями – парапетами, дымоходами, а также вентиляционными каналами и мансардными окнами	Для прямых стыков используются планки в виде металлического уголка, для труб выпускают планки круглой формы, есть в форме треугольника. Верхние планки монтируются поверх покрытия, нижние заводятся под него. Ширина элементов варьируется в пределах 250-500 мм
Снегозадержатели	Эти элементы предназначены для предотвращения лавинного схода снега. Дополнительно они выполняют распределение нагрузки от осадков по всей площади	Снегозадержатели могут быть решетчатыми, трубчатыми, в виде уголков. Монтируются они на скатах кровель по линии опирания стропил на несущую стену, то есть, параллельно карнизам. Располагают их в шахматном порядке для более эффективного удержания снега

Трубчатые снегозадержатели

Снегозадержатель «Подкова»

Прозрачный снегозадержатель

Помимо основных элементов, указанных в таблице, используются и другие изделия:

водосточные желоба;
Основные элементы водосточной системы
дымники;
Дымники
флюгеры;
Флюгеры на крышу
переходники;
Эластичный переходник
декоративные шпили и остальные аксессуары для кровель.
Медные шпили на кровлю

Количество и вид используемых элементов прямо зависит от сложности кровельной конструкции, поэтому перечень доборных деталей для каждого дома составляется отдельно, после разработки проекта.

Доборные элементы фасадные

Чаще всего для обшивки наружных стен в частных домах применяется сайдинг.

Виниловый сайдинг

Перечень доборных элементов к сайдингу достаточно широкий, применяются они на различных этапах монтажа, и чтобы правильно подобрать необходимые детали, нужно для начала изучить их основные характеристики.

Название	Назначение элемента
Стартовая (или начальная) планка Планка стартовая	Один из обязательных элементов при устройстве обшивки. Предназначается для крепления первой панели сайдинга, монтируется горизонтально в нижней части стены или цоколя. Длина – от 3 м
Финишная планка	Применяется как завершающий элемент крепления сайдинга под карнизом, удерживает верхний край последней панели. Длина – от 3 м
Финишная планка	Назначение – стыковка ламелей сайдинга на плоских поверхностях. Профиль защищает швы от влаги и попадания мусора, придает покрытию аккуратный эстетичный вид. Эти элементы могут иметь простую и сложную форму, что влияет на способ монтажа
Наружный угол	Элемент для оформления наружных углов. Выполняет одновременно защитные и декоративные функции, может иметь как простую, так и сложную форму
Внутренний угол	Может иметь простую и сложную форму. Сложные профили применяются исключительно для оформления внутренних углов фасада, простые имеют универсальное назначение и могут использоваться на стыках карнизных свесов
Навесная планка	Предназначена для защиты швов от потоков воды, монтируется над оконным проемом или по линии стыка нижней панели обшивки с цоколем
Приоконная планка	Предназначается для оформления проемов дверей и окон, соответственно, монтируется по их периметру. Выпускаются стандартные и широкие варианты (более 14 см)
Откосы	Отделочные детали для боковых и верхних участков проемов
J-профиль	Универсальный элемент, служащий для оформления проемов, защиты торцов панелей, плоскостей карниза, также может заменять финишную планку
F-профиль	Применяется для фиксации торцов софитов с наружной стороны, для обрамления углов проемов
Софиты	Эти элементы используются для подшивки карнизов, козырьков и фронтонных свесов. Они бывают сплошными и с перфорацией, обеспечивающей естественную вентиляцию подкровельного пространства

Чтобы наружная отделка смотрелась гармонично, все комплектующие должны сочетаться между собой по цвету и текстуре, иметь одинаковое по качеству покрытие. Оптимальным решением является выбор панелей и доборных элементов от одного производителя.

Стоит приобретать сайдинг и доборные элементы у одного производителя

Очень важно заранее продумать процесс монтажа, ознакомиться с технологией крепления каждого элемента, неукоснительно соблюдать инструкцию изготовителя. Пренебрежение этими правилами, особенно при отсутствии строительного опыта, будет иметь негативный результат.

Цены на доборные элементы фасадные

~~Доборные элементы фасадные~~

Видео — Учебный фильм по монтажу сайдинга и доборных элементов

При выборе комплектующих обязательно проверяйте целостность деталей, отсутствие дефектов на поверхности, соответствие по цвету и толщине материала. Предварительно нужно произвести точные замеры фасада и подсчитать общее количество необходимых элементов. Также нужно учитывать, что большинство планок укладывается внахлест, а потому покупать материал нужно с запасом 10% от общего количества.

Поочередность монтажа доборных элементов

Цены на популярные модели шуруповертов

~~Шуруповерты~~

Перед монтажом обшивки выполняют подготовку стен, устанавливают обрешетку и утепляют фасад теплоизоляционным материалом. Первым элементом, с которого начинают обшивку, является стартовая планка.

Стартовая планка

Монтаж отливов и стартовой планки

Монтаж стартовой планки и угла внешнего — схема

Шаг 1. Определяют самую нижнюю точку обшивки и отступают вверх 40 мм. При помощи уровня переносят метки на стойки обрешетки вдоль всего периметра.

Шаг 2. Берут стартовую планку, прикладывают верхней кромкой к одной из меток, наживляют саморезом к стойке и проверяют уровнем горизонталь. После этого закручивают саморез, но не до упора, а с небольшим зазором – от 0,8 до 1 мм между шляпкой и панелью.

Шаг 3. Зафиксировав первую планку, приступают ко второй и так далее. Между соседними планками обязательно делают зазор 6 мм для компенсации теплового расширения. Также делают зазоры между планками по углам, как внутренним, так и наружным.

Фиксация профиля

Монтаж стартовой планки

Видео — Монтаж стартовой планки

Угловые профили

Расчет угловых профилей

Раскрой профиля

Цены на угловые шлифмашинки (болгарки)

~~Угловые шлифмашинки (болгарки)~~

Угол крепят строго вертикально. Его верхний край должен располагаться на 6 мм ниже стыка стены, а нижний – на 20 мм ниже кромки начальной планки. Крепление осуществляют саморезами с шагом 20-40 см по вертикали. Саморезы нужно вкручивать точно по центру отверстий, так профиль не будет деформироваться при температурном расширении.

Инструкция по монтажу профилей на углы дома

Для соединения угловых деталей между собой нужно выполнить следующие действия:

зафиксировать на углу нижнюю деталь саморезами;
взять следующую деталь и срезать перфорированные края на 25 мм, оставив лицевую часть;
наложить этот элемент на уже закрепленный профиль так, чтобы обрезанный край перекрывал деталь на 20 мм, оставив зазор 5 мм для расширения материала;
зафиксировать саморезами.

Монтаж внешнего угла

Шаг между саморезами не более 20 см

Монтаж внутреннего угла

Отделка фасада сайдингом под бревно, фото внешнего угла

Соединительный профиль

После монтажа угловых профилей крепят соединительные. Их установка выполняется аналогично: определяют места стыков панелей, намечают вертикальную линию с помощью уровня, прикладывают профиль и фиксируют его саморезами через отверстия в перфорации к стойкам обрешетки. Если панели планируется укладывать внахлест, Н-профиль не используется.

Монтаж соединительного профиля

Варианты соединения панелей винилового сайдинга

H-профиль устанавливают на обрешетку, в который вставляют панели сайдинга, соблюдая зазор в 5-6 мм

Приоконные и J-планки

Шаг 1. Сначала берут J-рейки и обрезают по высоте и ширине проема.

Шаг 2. Вставляют боковые части, выравнивают по вертикали, затем прикладывают верхнюю часть и заводят в нее края боковых профилей.

Шаг 3. Оставляют в местах соединения зазоры по 3-5 мм шириной, после чего монтируют нижнюю часть планки. Здесь тоже должны быть зазоры по сторонам.

Шаг 4. По периметру устанавливают приоконную планку и фиксируют саморезами к обрешетке.

Обвязка проема

Оформление окон

Финишная планка

Монтаж финишного профиля сайдинга

Эту деталь можно закрепить сразу, до обшивки панелями, либо сделать это позже – перед установкой последней ламели сайдинга. Планку прикладывают вплотную к стыку стены, проверяют горизонталь, фиксируют саморезами. Когда будет завершаться обшивка, последнюю панель нижним краем заводят в замок предыдущей панели, а верхний – под загиб финишного профиля. Теперь остается лишь выпрямить панель.

Монтаж софитов

Монтаж софитов

Монтаж софитов своими руками

Подшивка карниза крыши

Для софитов на карнизных свесах делают обрешетку из реек 40х60 мм, расстояние между которыми не должно превышать 30-40 см. На стене над финишной планкой устанавливают горизонтально F-профиль и прикручивают его саморезами. Параллельно ему на свесе карниза монтируется J-профиль. Шаг крепления обоих элементов составляет 30-40 см. Далее берут панели софитов, обрезают их по размеру, заводят края поочередно в профили и вкручивают саморезы.

Стыковка углов может быть прямой и диагональной, второй способ считается более сложным и требует определенного мастерства. В обоих случаях для соединения панелей используется Н-профиль или два J-профиля, скрепленных задними стенками.

Цены на различные виды софитов

~~Софиты для крыши~~

Видео — Доборные элементы для кровли и фасада

Видео – Монтаж доборных элементов

для крыши и фасада, названия аксессуаров, лобовая доска и прижимная планка «ТехноНИКОЛЬ», комплектующие для покрытия из профлиста и проходные кровельные

Даже качественно построенная крыша может разрушиться при тяжелых погодных условиях. Но подобрав нужные доборные элементы, можно избежать подобных проблем и обеспечить себя надежной крышей над головой.

Особенности

Доборные элементы нужны в качестве обшивки фасада, без них провести кровельные работы нереально. Они играют защитную роль – не позволяют осадкам просачиваться внутрь кровли, и препятствуют выходу тепла. Очень важно точно знать предназначение элементов, способы их крепления, а также очередность работ. Все эти маленькие детали выполняют очень важную роль. Помимо защитной, они также играют декоративную роль, так как любое кровельное покрытие, не имея этих деталей, будет иметь недостойный вид. Для подбора нужного оттенка используют каталог RAL, включающий в себя большое разнообразие цветовых вариантов, а также стандартные цвета.

Доборные элементы разделяют на три типа: кровельные, фасадные, для парапетов и заборов. Делят их в зависимости от применения. Но это деление является условным, так как некоторые детали применяют для других видов конструкций. Тем не менее, любое изделие создано для определенных функций, из-за этого доборные элементы нельзя назвать взаимозаменяемыми. Человеку, не имеющему опыта, самостоятельно выбрать элементы будет довольно проблематично.

Виды и их применение

Доборные элементы имеют разные размеры, назначение, названия и формы. Как правило, все они выполняются из разных материалов.

Выпускаются такие виды, как:

Торцевая планка. Данную деталь применяют в качестве защиты стыков кровельного материала от затекания влаги внутрь. Фронтонные свесы оборудуют также при помощи этой детали. Перекрытие последнего листа профнастила составляет 50-100 мм, что не позволяет осадкам просачиваться во внутреннюю часть конструкции. Крепят такую планку либо на кровельные, либо на коньковые саморезы.
Нащельники. Эти элементы с внутренним и внешним углом используют в качестве защиты узлов от сопряжения кровельного материала с трубой, стеной, а также от проникновения осадков и пыли.

Карнизная планка. Ее функция состоит в отведении воды в водосточную систему. Также эта планка маскирует карнизную доску. Этот элемент устанавливают на самой последней рейке обрешетки с помощью кровельных саморезов.
Сэндвич-панель. Этот материал имеет трехслойную структуру, которая состоит из двух жестких листов и утеплительного слоя. Листы ондулина изготавливают и из целлюлозы, и из битума, и из минеральных веществ. Такой материал долговечен и очень качественен. Используют его обычно для покрытия частных построек или дач.
Ендовы. Эти элементы используют для оборудования стыков между смежными скатами крыш. В продаже имеются верхние и нижние ендовы. Верхние играют декоративную роль, а нижние выполняют гидроизоляционную функцию.

Конек. Данный элемент используется при оборудовании стыка скатов в самой верхней точке. Гидроизоляционную и декоративную функцию также выполняет он. Большей популярностью пользуются коньковые профили, карнизные и торцевые планки. Их используют для возведения не только крыш сложной конструкции, но и крыш, имеющих простое строение.
Карнизная планка, способная предотвратить попадание влаги во внутрь лобовой доски, а также на ее поверхность. Она представляет собой продольную часть кровли, край металлочерепицы которой подведен. Карнизную планку монтируют перед тем, как накрыть крышу металлочерепицей.
Коньковый профиль. Коньковый профиль по сравнению с другими фасонными изделиями имеет большое разнообразие видов и форм. Он выполняет целых 3 функции в конструкции из профлиста. Защита от проникновения воды и пыли также лежит на данном профиле. В целом, он заметно улучшает внешний вид крыши, циркуляцию воздуха и образует вентиляционный зазор.

Чтобы выполнить монтаж конькового профиля, применяют специальный уплотнитель, который копирует контур профиля кровельного материала. Кроме того, данный уплотнитель способен защитить конек от проникновения осадков, пыли и воздушных потоков.

Коньковые профили разделяют на 3 вида:

Простой. Это простой уголок, сделанный из окрашенной оцинкованной стали с крепежными полками размером 100-300 мм. В зависимости от ширины полки определяется эффективность защиты от попадания влаги. Чем большую ширину имеют полки изделия, тем лучше оно будет защищать стыки скатов. Простой коньковый профиль монтируется довольно легко, поэтому данную работу можно провести самостоятельно.
П-образный. Такой профиль можно применить для крыш, изготовленных из профлиста с П-образным ребром между двумя крепежными полками. Но сначала на эту деталь крепят вспомогательный деревянный брус.
Полукруглый профиль. Имеет вид полукруга, что придает этому профилю необычный вид, но и стоимость его выше, чем у других профилей. Используется он для крыш, имеющих разный уклон, именно поэтому у него имеются крепежные полки различной длины. Чтобы защитить торцы конька, применяют заглушки, так как при установке торцы можно повредить.

Обычно ее выполняют в цвете всего кровельного покрытия и даже отдельных ее элементов. Но многие выделяют ее другим цветовым оттенком.

Все элементы необходимо монтировать по окончанию укладки металлочерепицы по всей площади крыши.

Карнизная планка бывает нескольких видов:

Торцевая планка. Как и другие, торцевая планка защищает поверхность крыши от проникновения влаги. Помимо этого, она имеет свойство расширять площадь кровельного пространства, а также создает изящный вид крыши. Изготавливают ее в виде согнутого листа, обработанного специальным металлическим изделием, имеющим плоскую форму.
Ветровая планка. Еще один вид планок, который устанавливают по окончанию устройства крыши. Так как многие потребители используют металлочерепицу в качестве кровельного материала, значение ветровых планок несколько возросло. Металлочерепица – материал легкий, способный легко деформироваться под воздействием сильных ветряных порывов. Ветровые планки способны предотвратить такую ситуацию, более того, они способны защитить подкровельное пространство от насекомых, птиц, пыли и прочего.

Также при помощи данной конструкции под крышей создается особый микроклимат, при этом неважно, какой кровельный материал используется.

Все эти элементы необходимы для изоляции переломов кровли, карнизов, ветровых торцов, а также защищают от пыли, ветра, дождя и других осадков. Многие используют доборные элементы в качестве герметизации покрытия.

Стоит обратить внимание на то, что почти все перечисленные выше элементы изготавливают из профнастила.

В строительстве данный материал высоко ценится за счет своих безупречных характеристик. Его используют как и в качестве покрытия, так и в качестве облицовочного материала.

На профнастиловых кровлях нередко можно заметить некоторые детали, а именно:

вспомогательные элементы;
дефлектор вентиляции;
элементы конькового узла;
снегозадержатели;
нижняя планка;
торцевая планка.

Профнастил точно так же, как и другие материалы, делят на типы:

Профнастил для кровли без полимерного покрытия. В основном, его используют для оборудования заборов или навесных крыш. Этот материал имеет вид обыкновенного стального листа, подверженного холодному прокату. Наверное, из-за этого он и имеет столь низкую цену.
Профнастил, в основу которого входят черные металлы. Защитное покрытие отсутствует, поэтому данный профнастил сильно подвержен коррозии, быстро разрушающей его. Используют его только при оформлении гаражей.
Профнастил из цветных металлов. Медь либо алюминий выступают сырьем при изготовлении этого профнастила. Если в качестве сырья используется медь, то потребитель может быть на 100% уверен в качестве продукта. Внешний вид также выглядит достаточно презентабельно. Со временем окрас становится темного цвета, а качество по-прежнему не меняется. Прослужить такой материал способен примерно 150 лет.
Профнастил из стали с применением полимеров.
Листы профнастила, имеющие различные формы.

Существуют также проходные элементы – специальные приспособления, предназначенные для вывода вентиляционных коммуникаций наружу, а также для предотвращения проникновения влаги.

Проходные элементы делят на:

предназначенные для цементно-песчаной черепицы;
для керамической черепицы;
для фальцевой кровли;
для мягкой кровли;
для металлочерепицы.

Данные элементы подбирают по диаметру трубы, выбранной для монтажа.

Нельзя забывать и о комплектующих для доборных элементов. Например, корректор для ремонта царапин. Такие корректоры используются при работе с полимерными покрытиями.

Помимо всех этих элементов, стоит задуматься об использовании капельников. Крепят их вдоль нижней кромки карниза.

Немаловажную функцию, а именно отвод дождя от стен здания, выполняет отлив, отходящий от крыш. Подбирают его под цвет оконной рамы.

Для крыши из разных материалов

Материал, пользующийся большим спросом – профнастил (он же профлист) является оптимальным вариантом при обустройстве любой крыши, так как из него получается надежное покрытие, способное прослужить долгие годы. Еще одним достоинством является легкий монтаж, выполнить который можно самостоятельно.

Профлист отлично подходит крышам, которые отличаются сложными или нестандартными формами. Но чем сложнее крыша, тем больше доборных элементов понадобится при постройке. Коньки, ендовы или узлы примыкания – элементы, способные придать крыше совершенный вид, а также обеспечить потребителя долговечностью и прочностью обустраиваемой крыши.

Профнастиловые элементы имеют множество разных вариантов и изготавливаются они, как правило, из различных материалов:

Оцинкованные без слоя краски. Оцинкованную сталь, которую используют при создании данных элементов, не покрывают никаким красящим слоем. Повредить данный материал нетрудно, за счет этого его стоимость невысока, следовательно, срок службы тоже недлительный.
Оцинкованные со слоем краски. Здесь применяется оцинкованная сталь, имеющая покрытие из качественной краски. Особый состав создает отличное покрытие, способное вынести любые погодные условия. За отсутствие коррозии на данном материале отвечает лакокрасочное покрытие.
Оцинкованные элементы с полимерным покрытием. Наиболее предпочитаемый среди потребителей вариант среди всех доборных элементов, так как он обеспечивает полную защиту от влаги, что говорит о том, что возникновение коррозии на таком материале точно не произойдет. При всех плюсах этого элемента стоит заметить, что цена его достаточно высокая, но и срок эксплуатации немаленький.

Еще один более дорогой и роскошный вариант – полиэстер. Прочный он за счет защитного покрытия полиэстеру, поэтому ему не страшны низкие или высокие температуры, обилие осадков или ультрафиолет.
Более надежным покрытием, чем полиэстер, является пластизол. С таким покрытием потребитель не только никогда не узнает, что такое протекание кровли, но еще и приобретет продукт, служащий не один десяток лет.

Тем не менее, стандартные профилированные листы используются чаще, чем профнастиловая продукция. Происходит это потому, что доборные элементы данной кровли увеличивают герметичность и надежность застраиваемой крыши.

Для фасада

Доборные элементы для фасада нередко называют фасонными элементами. Они представляют собой часть фасада и образуют совокупность элементов, обеспечивающих соединение и защиту проблемных участков от повреждений. Даже самая мелочь способна начать разрушение крыши или фасадной части в результате вмешательства внешних факторов.

При отделке фасада применяются следующие виды доборных элементов:

начальная и завершающая планки, известные так же как П-образные;
угловые планки для обустройства внешнего и внутреннего простых углов;
угловые планки для обустройства внешнего и внутреннего сложных углов;
Н-образная и П-образная доборные планки;
доборные планки стыковочные;
доборные элементы на участки примыкания.

Как выбрать: советы

Для правильного выбора доборных элементов и аксессуаров для них необходимо обратить внимание на материал, взятый в качестве сырья – этим определяется цена и качество продукта.

Также нужна и подходящая расцветка, способная не только подчеркнуть внешний вид дома, придав ему изящество, но и испортить его при неправильном сочетании.

Помимо этого, при желании приобрести самый качественный товар стоит обратиться к маркировкам, указанным на таком материале, как профнастил:

Маркировка С-21 обозначает чрезвычайную жесткость, что позволяет использовать материал не только при постройке крыши, но и в качестве облицовочного материала.
С-44. Такая маркировка указывает на дополнительные ребра жесткости.
НС-34 и 44. Этот вид способен защитить крышу от любых погодных условий. Создан он только лишь для кровельного покрытия. Однако укладывая такие листы, стоит позаботиться о некоторых условиях. Одним из них является шаг обрешетки, составляющий не более восьмидесяти сантиметров.
RN-20. У этих листов есть особая канавка для отвода воды. Обрешетку для такого сооружения можно укладывать немного шире, чем обрешетку предыдущего, сантиметров 110.

Внимательно изучив маркировку, стоит обратить внимание и на другие факторы:

целостность приобретаемого товара;
цена;
полимеры, используемые в качестве защитного слоя.

Перед покупкой материала лучшего всего узнать о защитном слое.

Помимо вышесказанного, стоит помнить, что гарантия на кровельные материалы действует только в том случае, если технология укладки была правильно соблюдена. Чтобы не возникало лишних проблем, следует обращаться только к профессионалам.

Разумнее всего приобретать доборные элементы у той же фирмы, где был приобретен кровельный материал, так как это позволит подобрать элементы одной цветовой гаммы, а также сэкономить на транспортных перевозках.

При покупке доборных элементов необходимо позаботиться и о креплениях к ним, так как фиксация гвоздями в этом случае исключена. Болты, шурупы, саморезы – крепежные элементы, способные помочь получить качественное и надежное кровельное покрытие.

Как установить?

Торцевая планка – очень функциональный элемент, так как она защищает и кровельные элементы от влаги, и металлочерепицу от ветра.

На торцевой доске размещается гидроизоляция, а край закрывается торцевой планкой. При помощи саморезов эта планка крепится от карниза к коньку к торцевой доске примерно через 60 см. Потом она плотно прижимается к металлочерепице.

Если необходимо, то нахлест между планками подрезают, но составлять он должен не менее 100 мм.

Чтобы избежать попадания осадков под металлочерепицу, торцевую планку крепят так, чтобы она перекрывала верхний гребень волны. Далее край листа металлочерепицы отгибают вверх.

Верхняя ендова не только выводит воду с внутреннего угла при стыке двух скатов, но еще и выполняет декоративную функцию, придавая стыкам изящный облик.

Верхнюю ендову крепят саморезами. Сделать это надо так, чтобы саморезы не прошли через нижнюю ендову, так как это может нарушить гидроизоляционный слой.

Между листами металлочерепицы и верхней планкой ендовы устанавливают саморасширяющийся уплотнитель.

Кровельные изломы бывают прямыми и обратными. При установке планок примыкания важно точно соблюдать непрерывность гидроизоляции на изломах кровли.

В случае прямого излома обрешеточные доски должны быть максимально приближены друг к другу. Лист металлочерепицы, который накрывает излом, надо выдвинуть наружу, чтобы закрыть место излома. Карнизную планку здесь можно использовать как сопрягающий элемент. Затем между этим элементом и черепичным листом укладывают универсальный уплотнитель, имеющийся у любой фирмы-изготовителя кровельного материала.

Если дело обстоит с обратным изломом, то здесь используется планка примыкания к стене. Этот сопрягающий элемент укладывают стороной с завальцовкой на нижний скат. Необходимо максимально приблизить обрешеточные доски в месте излома. Далее между планками и металлочерепицей устанавливают универсальный уплотнитель.

Потом на высоту 50 мм выводится гидроизоляция. Выводят ее на стену – до штрабы. Можно использовать как универсальный уплотнитель, так и профильный – все зависит от примыкания, которое может быть и сбоку, и к торцу.

При установке коньковых элементов пленка гидроизоляции должна быть разорвана на ширину 200 мм по всей длине конька. При необходимости можно проклеить его металроллом либо фигаролью, что обеспечит конек дополнительной гидроизоляцией.

Крепеж конька проводится с обеих сторон при помощи саморезов. Делается это через верхний гребень волны в обрешетку. Со стороны торцов конек закрывают заглушками.

Для завершения архитектурного образа здания применяют доборные элементы для фасада. Помимо декоративной функции, данные элементы также выполняют функцию защиты уязвимых участков.

При помощи фасадных доборных деталей можно укрепить постройку и обеспечить маскировку отверстий, оставшихся после отделочных работ, а также защитить свое жилище от пыли, влаги и других осадков.

Для установки фасадных элементов, то есть окон, дверей и так далее, необходимы угловые планки, количество которых должно совпадать с суммой внешних и внутренних углов дома.

Монтаж доборки нужен для того, чтобы грамотно объединить конструктивные элементы дизайна. Изготавливают эти элементы обычно из алюминиевого или оцинкованного листа, пластизола, полиэстера, пурала и других материалов. Нанести необходимое лакокрасочное покрытие можно при завершении установки. В данном деле, как и во многих других предыдущих, необходим грамотный подход и очередность.

Для защиты оконной системы от потоков воды используют внешние подоконники. Их изготавливают в форме плоских профилей, что подчеркивает некое изящество постройки и создает гармоничный вид.

Выгодным выбором многих потребителей является вентфасад. Фасадную пленку соединяют с основанием дома. Делается это посредством установки каркаса. Это создает оптимальную звукоизоляцию и терморегуляцию, а также создает воздушную прослойку.

При необходимости замаскировать места стыков и соединение кровли с цоколем применяют доборные элементы.

Панели для фасада – это отличный аналог обшивки дома. Такие панели способны противостоять влаге и любым погодным условиям, к тому же для них нужна особая подготовка стен обустраиваемого здания. Монтаж данных панелей выполняют с помощью скоб, строительных гвоздей и шурупов.

Эти панели удобны тем, что их можно использовать и при отделке фасада, и при подшивке элементов декора. А возможно это потому, что установка данных элементов может быть как вертикальной, так и горизонтальной формы.

Производители

При производстве доборных элементов используется специальное гибочное оборудование, с помощью которого можно добиться точных размеров. Для изготовления этих элементов обычно используют оцинкованную или окрашенную листовую сталь.

На данный момент существует огромное множество компаний, способных изготовить нестандартные доборные элементы самых замысловатых форм и самой высокой сложности.

Одной из них является «Технониколь». Это один из крупнейших производителей строительных материалов. Эта компания способна мастерски среагировать на любые запросы потребителей и выполнить любое его желание.

Еще одним крупным производителем считается компания «Пеноплэкс», начавшая свою деятельность в 1998 году. Ее по праву можно считать представителем нового поколения строительных и теплоизоляционных материалов.

Также стоит отметить завод «ВладМеталлПрофиль», который так же как и вышеперечисленные производители, является одним из ведущих российских производителей. «ВладМеталлПрофиль» предлагает свои доборные элементы по ценам производителя, исключая ненужные наценки.

Покупку прижимной планки, предназначенной для фиксации гидроизоляционных материалов, можно осуществить в интернет-магазинах или же у популярных производителей.

Существует три типа прижимных планок:

краевая алюминиевая;
прижимная алюминиевая;
стальная.

Самое важное и при установке и выборе доборных материалов – высокий уровень опыта. Человек, не имеющий знаний в данной области, способен совершить множество ошибок и потратить все свои сбережения впустую. Именно поэтому такую сложную и трепетную работу лучше всего доверить профессионалам, которые сделают все грамотно и без ошибок.

О том, где используются доборные элементы кровли и фасада, смотрите в следующем видео.

Доборные элементы для кровли из металлочерепицы: монтаж на крышу

Возводя крышу необходимо подумать не только о самом кровельном материале, например о металлочерепице. Без доборных элементов вам не обойтись. Эти дополнения не только лучше защитят все строение, но и придадут крыше законченный вид. А какие доборные элементы для кровли из металлочерепицы используются? Как их правильно выбрать и смонтировать?

Карнизная и торцевая планка

Доборные элементы для кровли из металлочерепицы выпускаются в большом ассортименте. Часть из них играют больше декоративную роль, без других сделать качественную крышу просто невозможно. Именно к последним и относятся такие доборные элементы, как карнизная и торцевая планка.

Изделия представляют собой следующее:

Карнизная планка – стальной уголок с небольшим загибом на внешней стороне. Доборный элемент служит для того, чтобы направлять сточные воды с металлочерепицы в водосток. Также планка необходима для защиты карнизных досок от влаги;
Торцевая планка. Доборный элемент, так же как и предыдущий, выполнен в виде металлического уголка, только без загиба. Его главная функция – это защита пространства между кровельной металлочерепицей и обрешеткой. В такую щель могут попасть не только дождевые капли и снег, но и насекомые или мелкие птицы.

Кроме того, описанные доборные элементы играют и декоративную роль. Карнизная и торцевая планки придают кровле законченный внешний вид. Размеры у описанных доборных элементов могут быть разными. Свес, наружная часть, выпускается с размерами от 10 до 25 сантиметров. При этом длина всех планок практически всегда равна двум метрам.

Монтаж каждого элемента проводится на разных этапах возведения крыши. Карнизную планку устанавливают еще до металлочерепицы. Доборный элемент крепят к обрешетке. При этом, если предусмотрено наличие водостока, то планка монтируется поверх держателей этой системы. Крепление проводится с помощью саморезов, с шагом в 20-30 сантиметров.

Торцевая планка устанавливается на последнем этапе возведения кровли. Эти доборные элементы металлочерепицы крепят поверх кровельного материала. Работу начинают снизу вверх. Шаг между точками монтажа составляет от полуметра до 60 сантиметров. Крепежная планка заводится под лист металлочерепицы. В обоих случаях планки укладываются внахлест, который составляет 5-10 сантиметров.

Ендова

Многие доборные элементы для металлочерепицы облегчают монтаж и делают крышу более надежной. Именно к таковым относят ендову. Подобные изделия для кровли из металлочерепицы являются составными:

Внутренняя или нижняя ендова. Доборный элемент крепится непосредственно к обрешетке и закрывается сверху металлочерепицей. Снаружи она видна не будет, но к ее монтажу следует относиться серьезно. Нижний компонент является основой всей конструкции;
Верхняя ендова. Доборный элемент крепится поверх металлочерепицы. Она закрывает щель между листами кровельного материала и играет в большей степени декоративную роль;
Фигурная ендова. Это необязательные элементы кровли из металлочерепицы. Их монтируют для улучшения внешнего вида.

Ендова используется не на всех крышах покрытых металлочерепицей или другим материалом. Их монтаж необходим в том случае, если кровля имеет внутренние или отрицательные углы. В таком случае доборный элемент необходим для сбора и отвода стоков с двух сходящихся скатов крыши.

Конек

Этот доборный элемент относится к обязательным. Конек венчает всю кровлю и закрывает стыки листов металлочерепицы в верхней части крыши. Изделие выпускается в разных вариациях:

Простой треугольный. Такой тип конька считается универсальным и подходит для любого типа кровли. К тому же простая треугольная конструкция стоит недорого;
Трапециевидный. Такой тип доборного элемента имеет большую вентиляционную камеру в верхней части;
Полукруглый. Именно такой вариант чаще всего используется в сочетании с металлочерепицей. Полукруглый конек имеет привлекательный внешний вид, и обеспечивает лучшую циркуляцию воздуха в подкровельном пространстве. Но стоимость у него самая высокая из всех.

Доборный элемент конек монтируется неплотно к металлочерепице. Между ним и кровельным материалом остается зазор, который обеспечивает вентиляцию крыши. В такую щель может попадать влага и насекомые. Поэтому производитель рекомендует использовать специальный уплотнитель. Выбирать сплошной вариант такого изделия нежелательно. В этом случае будет нарушена вентиляция кровли, стропильная система и сама металлочерепица быстро выйдет из строя. Но и из такой ситуации есть выход. Если уплотнитель без вентиляционных отверстий, то на крышу дополнительно устанавливаются доборные элементы для металлочерепицы аэраторы.

Другие дополнения

Для улучшения эксплуатационных характеристик кровли покрытой металлочерепицей применяются и другие доборные элементы. Среди них можно выделить следующие:

Капельник. Этот доборный элемент монтируют до покрытия крыши металлочерепицей. Главная задача – это предотвратить попадание влаги на карнизную доску и направить ее в водосточную систему;
Дымники. Доборный элемент необходим для защиты труб от попадания в них дождя и снега. Кроме того, он значительно улучшает тягу;
Снегозадержатели для кровли из металлочерепицы. Доборный элемент не является обязательным, но его можно встретить часто. Снегозадержатель обеспечивает безопасность. Он не дает снежной массе и льду лавинно сходить со скатов кровли.

Про последний доборный элемент для крыши, покрытой металлочерепицей, стоит поговорить подробней. Снегозадержатели выпускаются разных видов:

Точечные. Представляют собой подобие уголка. Доборный элемент крепится в шахматном порядке в нижней части ската. Подобный снегозадержатель стоит недорого, но и удерживающая способность у него ниже. Поэтому такой вариант выбирается в тех случаях, когда осадков в регионе зимой выпадает немного;
Решетчатый. Самый «мощный» доборный элемент для металлочерепицы из этого типа. Он представляет собой решетку с мелкими ячейками. Устанавливается элемент на самом краю ската;
Трубчатый снегозадержатель. Также способен удерживать большие объемы. Доборный элемент выполнен в виде двух или более труб, скрепленных параллельно друг другу. Монтаж элемента проводится у края ската.

Кроме этого, используются и другие изделия. Для улучшения герметизации применяются планки примыкания, для защиты стен от попадания дождевых капель используется специальный профиль и так далее. Если на крыше установлены трубы, то приобретаются фартуки. Они обеспечивают безопасный и надежный проход через кровельный пирог. Кроме того, можно приобрести и установить различные декоративные доборные элементы, которые придадут крыши из металлочерепицы более привлекательный внешний вид.

Видео по теме:

Где взять

Доборные элементы металлочерепицы можно изготовить самостоятельно. Если имеется подходящий материал и немного опыта, то справиться с задачей будет несложно. Большинство из них представляют собой стальные листы с изгибами под разными углами. Достаточно согнуть заготовку и доборный элемент на кровлю из металлочерепицы будет готов.

Несмотря на простоту изготовления большинство предпочитают приобрести уже готовые изделия. Преимущества у такого варианта неоспоримые:

Доборные элементы будут идеально подогнаны к используемой металлочерепице. Это обстоятельство значительно облегчит монтаж;
Хорошая подгонка обеспечит лучшую герметичность. Новая крыша дома не будет протекать;
Изделия, выполненные в заводских условиях, соответствуют всем ГОСТам. Их производят из того же материала и по тем же технологиям, что и металлочерепицу. Это обстоятельство гарантирует большой срок эксплуатации;
Такие коньковые элементы как конек и карнизная планка при изготовлении в заводских условиях имеют специальные вентиляционные отверстия. С их установкой будет налажена циркуляция воздуха на крыше. В результате и металлочерепица, и стропильная система прослужат дольше.

Ну и не стоит забывать и про внешний вид. Заводские доборные элементы подойдут к металлочерепице и по цвету, и по своему дизайну. В результате крыша дома будет иметь привлекательный законченный вид. Но все эти утверждения будут верны, если изделия приобретены у того же производителя, что и металлочерепица.

Посмотрите еще статьи:

Доборные элементы для российской металлочерепицы

Комплектующие для кровли из российской металлочерепицы. Карнизные планки, конек, саморезы кровельные, уплотнитель универсальный и др. Цена, доставка, монтаж металочерепицы.

Назначение доборных элементов металлочерепицы

Монтаж металлочерепицы только в том случае выполнен правильно, если наряду с основным кровельным материалом использованы дополнительные комплектующие. У доборных элементов металлочерепицы три функции:

Защитная – предохраняют саму кровлю и подкровельное пространство, стропильные балки, рейки обрешетки, утепление кровли от воды.
Крепежная – фиксируют листы кровельного материала.
Эстетическая – благодаря им кровля приобретает законченный вид.

Для российской металлочерепицы мы предлагаем:

Цвет комплектующих для металлочерепицы

Цвет доборных элементов и цвет самой кровли полностью совпадают друг с другом – вся кровля смотрится, как одно целое. Для листов кровельного материала с различными видами полимерных покрытий – например, пластизол или полиэстер – подбираются комплектующие с точно таким же защитно-декоративным покрытием.

Конек для металлочерепицы

Ставится над линией соединения скатов кровли. Крепление — к коньковому брусу кровельными саморезами, окрашенными в цвет металлочерепицы. Конек для металлочерепицы по форме может быть полукруглый, прямоугольный или узкий – выбор зависит от углов наклона скатов кровли и от предпочтений владельца дома.

Ветровая планка

Ставится на наклонный край крыши. Ветровая планка крепится к стропилам кровельными саморезами, окрашенными в цвет металлочерепицы.

Карнизная планка

Ее местоположение – горизонтальный край кровли, параллельный земле. Крепление карнизной планки осуществляется кровельными саморезами, которые вворачиваются в карнизный брус. И карнизная, и ветровая планки необходимы, чтобы при сильном ветре капли дождя и снег не заносило под кровлю.

Ендова (разжелобок)

Бывает двух видов.

Ендова верхняя — или разжелобок укладывается поверх листов кровельного покрытия.
Ендова нижняя — устанавливается под кровельным покрытием еще перед укладкой металлочерепицы. Укладывается она вдоль линии соединения скатов кровли внизу. Крепление осуществляется короткими кровельными саморезами.

Примыкание кровли

Примыкание кровли (по-другому – пристенная планка) требуется, когда крыша соединяется с вертикальной стеной. Примыкание кровли закрывает место соединения металлочерепицы со стеной или с дымовой трубой. Крепится короткими кровельными саморезами.

Снегозадержатель

Снегозадержатели задерживают снег на крыше. Они не позволят «снежной лавине» неожиданно свалиться на стоящий под крышей автомобиль или, что еще хуже, на голову.

Уплотнитель универсальный

Закрывают щели между доборными элементами и листами металлической черепицы. Полосы универсального уплотнителя устанавливаются на конек, ендову, пристенную и ветровую планку.

Виды и области применения доборных элементов от нашей компании

Доборные элементы — обязательная составляющая кровли. Они нужны, чтобы обеспечить герметичность крыши и защитить дом от атмосферных явлений — снега и дождя — а также от насекомых.

К доборным элементам относятся:

планки;

ендовы;

коньки;

снегозадержатели;

капельник.

В зависимости от сложности кровельного покрытия используется различное количество доборных элементов. Они изготовлены из оцинковки, но оформляются полимерным покрытием, которое сочетается с цветом металлочерепицы.

Карнизная планка

Уголок из стали, которым оформляют крышу по нижней части вдоль карниза. Нужна для защиты от влаги и отведения дождевой воды в водосток. Также эта планка придает линии карниза законченность.

Торцевая планка

Так же, как и карнизная, выполняется в форме угла. Устанавливается на торцы, чтобы защищать от дождя, снега, ветра, насекомых и птиц. Чтобы влага не попадала под листы черепицы и металл не дребезжал при сильных порывах ветра, доборный элемент крепят в последнюю очередь — таким образом, чтобы он перекрывал верхние гребни металлочерепицы.

Конек

Функция конька — перекрытие стыков между листами металлочерепицы на скатах крыши. Конек защищает получившийся зазор от осадков и насекомых. В некоторой степени конек играет также декоративную роль.

Планки ендовы

Другое название — «разжелобки», устанавливаются во внутренних углах. В течение всего времени эксплуатации кровли на них оказывается высокая нагрузка: сильные дожди и скопления большого объема снега.

Система ендов — нижняя и верхняя планка — используется для герметизации внутренних углов. Между кровельным материалом и ендовами для усиления прочности также прокладывают уплотнитель пористого типа.

Планки примыканий

Используются в тех местах кровли, где она соединяется с другими постройками, поверхностями.

К ним относятся следующие элементы:

парапеты;

труба печи;

стены;

шахта вентиляции

В зависимости от места применения они бывают верхние и нижние. Планки такого типа нужны, чтобы закрывать просветы и стыки смежных плоскостей со скатами, которые установлены под разными углами или выполнены из материалов, имеющих различные технические свойства.

Снегозадержатели

Как понятно из названия, снегозадержатели — это барьеры, которые необходимы для того, чтобы ограничивать схождение снега и льда со скатных поверхностей. Снегозадержатели нужны, чтобы защитить людей, животных, автомобили и другое имущество от схода большого объема снежных и ледяных масс.

Такие доборные элементы должны устанавливаться как на кровле из металлочерепицы, так и из профнастила.

Они бывают трех видов:

уголковые;

трубчатые;

решетчатые

Выбирать их нужно в зависимости от особенностей крыши. Например, уголковые снегозадержатели устанавливаются на крышах с малым углом ската.

Устанавливать их нужно параллельно карнизу и обязательно над окнами мансарды — в противном случае они быстро перестанут выполнять свои функции. Снегозадержатели устанавливают или в одну линию «стык в стык», или в шахматном порядке. Если скат длинный, рекомендуется устанавливать несколько рядов снегозадержателей.

Капельник

Этот доборный элемент настойчиво рекомендуется устанавливать. Благодаря капельнику компоненты кровли и кровля в целом служат намного дольше: Он отводит из-под нее конденсат и атмосферную влагу. Если постройка с небольшим количеством этажей не будет оснащена водостоком, обязательно наличие капельника.

Доборные элементы для крыши можно приобрести как готовые, так и на заказ. Цена на первые — меньше, но с индивидуальными элементами намного проще проводить монтаж. Выбирать их нужно в соответствии с типом крыши и кровельным материалом.

Большую часть элементов устанавливают на завершающих этапах строительства. Однако некоторые — к примеру, капельники — устанавливают еще до монтажа кровли. По этой причине полезно знать особенности установки доборных деталей заранее.

Доборные элементы для кровли из металлочерепицы и профнастила

Крыша, выполненная из металлочерепицы или профнастила, эстетична и надежно защищает дом от осадков и ветра. Предотвращая попадание под крышу пыли и других частиц используются специальные планки. Еще доборные элементы нужны для кровли из металлочерепицы чтобы украсить её, придать ей законченный вид. Эти детали также служат для надежной стыковки листов кровельных материалов.

Такие спецпланки изготавливаются согласно технологической схеме из того же материала, что и металлочерепица или профлист. Существует несколько типов доборных элементов, разной формы, размеров, функций. Рассмотрим основные доборы для кровли из профнастила и металлической черепицы.

Коньковый элемент

Нормальное функционирование двухскатной или многоскатной крыши обеспечивает установка конькового узла. Эта конструкция включает несколько часлей, которые монтируются в зависимости от конструктивного решения узла:

Коньковая планка. Это обязательный элемент. Типы конька: плоский, полукруглый, фигурный, трапециевидный.
Y-образные и T-образные тройники. Соединяют три отдельных ребер полукруглого конька. С помощью Y-образного устраивается стык трех коньковых частей на четырехскатной крыше. T-образные используются при перпендикулярном соединении.
Металлическая заглушка конька. Используется только для коньковой планки полукруглого типа. Существуют плоские, конусные, шатровые заглушки. Они предотвращают попадание в подкровельное пространство мусора и осадков.
Уплотнитель под конек.

Коньковые элементы одного и того же типа отличаются по размерам. Полукруглый, (радиусный, круглый) конек производится с радиусом 70 — 125 мм. Использование того или другого зависит только от конструктивных особенностей крыши и размеров. Полукруглые коньки монтируются на большинстве кровель именно из металлочерепицы.

Плоские, фигурные, трапециевидные коньковые элементы универсальны. Они подходят для любого вида материала, хорошо смотрятся. Вынос крыла такого конька от 115х115 до 300х300 мм в зависимости от уклона, геометрии и размеров кровли.

Вне зависимости от типа конькового элемента, его длина равна 2000 мм. Но по спецзаказу клиента некоторые производители меняют размеры изделий.

Ендова

Устанавливается, если в конструкции кровли обустраивается стык двух скатов с отрицательным (внутренним) углом. Ендова монтируется, чтобы дождевая или талая вода отводилась по внутреннему стыку к водостоку.

Как и конек, ендовная бывает нескольких разновидностей, они отличаются по функциям, конфигурации:

Нижняя или внутренняя планка. На крыше ее не видно, поскольку монтируется под кровельные листы. Представляет собой простую согнутую посредине пластину.
Верхняя или наружная ендова расположена сверху над нижней ендовной поверх листов материала. По конфигурации она не отличается от внутренней.
Фигурная или декоративная ендовная. Расположение то же, что у верхней планки. Разница в том, что этот доборный элемент, кроме отвода воды, выполняет функцию декорирования внешнего вида кровли.

Стандартная длина ендовной составляет 2000 мм.

Торцевая планка

Торцевая (ветровая) планка монтируется с торцевой стороны крыши. Ее назначение – это защита кровельных листов от ветра, предохраняет от попадания воды на деревянную часть кровельного пирога. Кроме того, этот элемент не позволяет попадать насекомым, птицам в подкровельное пространство. Еще она просто украшает кровлю.

Производители металлочерепицы предлагают один вид ветровой планки – согнутую посредине. Размеры ее крыла 100 — 250 мм в зависимости от потребностей. Поверхность бывает как гладкой, так и рельефной. Стандартная длина – 2000 мм.

Карнизная планка

По сути, карнизная планка – это отлив с загибом. Основная функция – защита карнизной доски от воздействий и направление воды в желоб водостока. Соотношение ширины полок этого добора– 1 к 1,5. Распространенные размеры крыла – 70х100, 100х150 мм и длина 2 метра.

Капельник

Используется вместе с карнизной планкой. Вместе они входят в состав карнизного узла кровельного пирога. Устанавливается капельник на фронтальную деревянную планку. Ширина полок 40-50х100-110 мм, длина – 2 м.

Снегозадержатели

Снегозадержатели (снегоупоры) нужны для плавного, равномерного схода снега с крыши. Кроме этого они способны задержать падение кровельного материала, что случается во время монтажных или ремонтных работ, или же под воздействием сильного ветра. Эти элементы крепятся параллельно карнизу по всей ширине.

Разновидности снегозадержателей:

решетчатые;
точечные;
трубчатые.

Первые крепятся на краю кровли подвесными опорами с крюками. Их устанавливают на скатных крышах многоэтажек и коттеджей. Точечные размещают на всей площади кровли, они способны пропускать снег малыми порциями, делая его сходы безопасными. Трубчатые снегозадержатели монтируют по одной линии или в шахматном порядке.

Надежность кровли в большой степени зависит, от того, как подобраны доборные элементы, их параметров и надежности монтажа. Также эти аксессуары помогают придать кровле законченный вид.

Понимание компонентов металлической крыши

Металл — один из самых прочных и долговечных материалов на рынке, когда речь идет о кровельных решениях. Ожидается, что металлические крыши прослужат от 40 до 70 лет, могут противостоять даже самым суровым условиям и доступны во многих различных профилях. Важно понимать все компоненты, которые делают металлические крыши такими прочными.

Металлические панели

Самая большая (и наиболее очевидная) часть металлической крыши — это сами металлические панели.Панели — это куски металлических рулонов / листов, которым придана желаемая форма и которые готовы к стыку вместе, чтобы сформировать крышу. Когда дело доходит до выбора, какой профиль панели лучше всего подходит для вашего дома, вы должны учитывать среду, в которой вы живете, и типичные погодные условия, которым вы подвергаетесь. Если вы испытываете чрезвычайно высокие температуры, возможно, вам подойдет холодная кровельная система. Если вы живете в районе с частым градом, лучше всего подойдут гофрированные или туфовые ребрышки. В районах с большим количеством осадков можно рассмотреть возможность использования панелей с механическим замком.Вам следует поговорить с одним из специалистов по продукции Bridger Steel , чтобы узнать больше о различных типах доступных металлических панелей и о том, как найти ту, которая лучше всего подходит для вашего региона.

Крепежные детали и зажимы

Крепежные элементы могут быть скрытыми / скрытыми или открытыми, если речь идет о металлической крыше. Крепеж относится к широкому спектру оборудования, используемого для крепления и сборки различных частей крыши вместе. Он может включать гвозди, шурупы, зажимы, планки и болты.Скрытые застежки используются с панелями, такими как стоячий шов, и закрепляются под панелью, поэтому они не видны. Открытые застежки используются с панелями, такими как наша серия «Гофрированный», и закрепляются на верхней части панелей, поэтому они «открыты» для элементов.

Зажимы — это еще один металлический компонент, который крепится к основанию здания. Они прикрепляют друг к другу два куска металла. Системы зажимов используются в панельных профилях, таких как стоячий шов, и могут быть фиксированными или плавающими.Эти системы обычно требуют немного больше опыта для установки, но получаются красиво с плавными, непрерывными линиями.

Подложка

Одним из важнейших элементов металлической кровли является подстилка. Подложка — это слой материала под панелями. Он обеспечивает слой защиты от влаги, льда, экстремальных температур и многого другого. Под всеми металлическими крышами требуется подкладка, даже если вы решили оставить старую черепицу или другие материалы на месте при замене кровли.

Герметик

Герметик

— еще один важный компонент защиты дома от влаги. Он используется в процессе установки для защиты от воды, грязи, ветра и других предметов, которые могут попасть в небольшие помещения. Это помогает сделать крышу максимально водонепроницаемой. Герметик не предназначен для использования в качестве клея, а скорее как дополнительная линия защиты от проникновения воды.

Накладка

Чтобы ваш проект выглядел аккуратно и законченно, отделка является важным элементом эстетики вашей крыши.Обрезка помогает оживить профиль и может дополнить другие материалы в здании / доме. Металлическую отделку можно использовать для добавления тонких деталей или текстуры, чего другие материалы просто не могут. Это также помогает предотвратить просачивание влаги в места соединения панелей или стыковки под углом.

Укупорочные средства

Затворы для панелей и вентиляционная пена — ключевые элементы, защищающие от насекомых и других животных. Они жизненно важны для правильной вентиляции вашего дома. Затворы подгоняются под ваши конкретные панели и являются важным аксессуаром, который способствует успешной установке.

Все эти компоненты составляют основные части большинства металлических кровельных систем. Конечно, есть исключения, лишние детали и другие требования, которые могут отличаться от одного типа панели к другому. Однако самые простые и распространенные кровельные системы требуют этих компонентов для полной и успешной установки. После того, как ваша металлическая крыша установлена, также важно понимать различные части вашей металлической кровельной конструкции. Это следующие:

Профнастил — Настил крыши — это поверхность, устанавливаемая над каркасом крыши, на которую наносится рубероид.Думайте об этом как о (обычно) фанерном основании или фундаменте, к которому крепятся стяжка и металлические панели.
Soffit — панели или материал, которые соединяют свес крыши со стороной здания.
Долина — впадина металлической крыши — это внутренний угол, образованный пересечением двух наклонных плоскостей, обеспечивающих сток воды.
Шаг — Шаг относится к наклону плоскости крыши. Он измеряется делением высоты крыши на ее длину.Крутые склоны относятся к любому углу больше 3:12. Низкие уклоны относятся к любому шагу менее 1,5: 12.
Карниз — Часть или края крыши, которые выступают за несущую стену или выступают за нее. Обычно карниз выступает за пределы здания.
Конек — Конек относится к самой высокой верхней части крыши. Здесь сходятся по крайней мере два ската крыши и обычно образуют горизонтальную линию.
Фасция — это планка прямо под крышей, которая проходит по периметру здания или строения.Как правило, это бордюр для кровельных систем с низким уклоном, который предотвращает попадание воды в конструкцию и может даже обеспечить водонепроницаемость внутренних частей здания или дома.
Гидроизоляция — Другой способ обеспечить герметичность, гидроизоляция — это тонкий кусок металла, используемый для обеспечения водонепроницаемости и герметизации различных частей кровельной системы, включая впадины, дымоходы и т. Д.
Бедро — Бедра — это внешние выступающие углы, образованные пересечением двух наклонных плоскостей крыши.Они бегут с конька на карниз.
Фронтон — относится к краю крыши, идущему от карниза до конька. Фронтон — это треугольная часть стены между краями пересекающихся скатов крыши.
Капельный край — Капельный край — это кусок металла, помещенный на карнизе крыши. Он используется для защиты подкладки и карниза, направляя воду в нужном направлении. Он направляет воду в желоб подальше от фасции.

Этот список не является исчерпывающим из всего разнообразия различных частей, из которых состоит металлическая кровельная система.Детали, требования к установке и другие необходимые аксессуары могут отличаться в зависимости от выбранного профиля панели. Вы можете найти полный список терминологии, используемой в отрасли, в виде глоссария здесь . Если вы когда-либо неуверенны в выборе термина, обязательно обратитесь к нему, так как он поможет вам принять более обоснованное решение.

Вы также должны всегда говорить со специалистом по продукту о вашей металлической крыше. Наша команда экспертов может помочь вам выбрать правильный профиль панели, толщину и цвет / покрытие, которые лучше всего подходят для вашей крыши.Они также могут помочь вам узнать больше о металлической кровле и дать советы и рекомендации о том, как обеспечить успешную установку металлической кровли.

Основы проектирования металлических крыш

Автор Чак Ховард, ЧП
Консультанты по металлической крыше
Опубликовано: 01 октября, 2020

Металлическая крыша — это строительный элемент, требующий надлежащего проектирования, спецификации и детализации. Для этого проектировщик должен понимать отдельные части не только по отдельности, но, что более важно, как все они работают вместе, чтобы дать зданию все преимущества металлической кровельной системы.Поэтому разработчики такой кровли должны быть знакомы со всеми характеристиками металлической кровельной системы, чтобы обеспечить профессиональный дизайн этого важного элемента здания.

Сегодня многие проекты пытаются использовать общую спецификацию или универсальный подход, оставляя многие важные детали с ограниченным описанием или без него. Хотя часто ограниченная спецификация, не имеющая надлежащего описания, по-прежнему приводит к правильно работающей металлической кровельной системе, отсутствие правильно указанной и установленной металлической крыши является решающим фактором.1 причина проблем и / или отказов металлической кровли.

Использование следующих предложений по спецификациям позволит охватить наиболее важные элементы, необходимые для практического и необходимого направления полностью функционирующей металлической крыши.

Конструктивная система

Во-первых, необходимо сказать, что металлическая кровельная система — это конструктивная система. Сами панели, безусловно, необходимы для защиты внутренней части здания от погодных условий, но они также должны собирать, распределять и противостоять природным силам, таким как ветер, дождь, снег, температурные колебания и т. Д.Таким образом, первое, что необходимо учитывать при выборе и выборе металлической крыши, — это убедиться, что выбранная система способна противостоять всем силам природы, в то же время обеспечивая защиту интерьера от атмосферных воздействий. Ниже приведены две конкретные проектные публикации, которые необходимо использовать при проектировании системы металлической кровли нежилого помещения в соответствии с текущими требованиями Международного строительного кодекса (IBC):

Текущая публикация ASCE 7: Американское общество инженеров-строителей (ASCE) разработало публикацию «Минимальные расчетные нагрузки для зданий и других конструкций», обозначенную как ASCE 7.В этом руководстве представлены ветровые, снеговые, сейсмические и другие временные нагрузки, которые конструкция должна выдерживать без сбоев. Что касается металлических крыш, он предоставляет расчетные параметры для определения различных ветровых зон и расчетных нагрузок, связанных с этими конкретными зонами. Эти нагрузки по кодам используются при определении требований к конструкции металлической кровельной системы.
ASTM E-1592: Текущая версия IBC требует, чтобы система металлической крыши соответствовала условиям нагрузки UL 90 или ASTM E-1592.В то время как испытание UL 90 подходило для крыш до разработки стандартов ASTM E-1592 в начале 2000-х годов, только процедуры, связанные с испытанием ASTM E-1592, позволяют проектировщику определить расчетные ветровые нагрузки, которым можно противостоять во всех различные области ветровой нагрузки конкретной металлической кровли, определенные с помощью оценки ASCE 7. Поскольку эти оценки включают структурные расчеты, согласно спецификациям следует требовать, чтобы они выполнялись профессиональным инженером, имеющим лицензию в том штате, где должна быть установлена крыша.

Кровельная панель Тип

Для металлических крыш доступны панели различных конфигураций, толщины, покрытий и деталей. Наиболее распространенной для нежилого проекта является система стоячих швов, которая, как правило, включает серию металлических листов с плоской поверхностью с вертикальными швами (стоячие швы), которые позволяют отдельным панелям соединяться друг с другом в полевых условиях. Конфигурация этих швов может быть разной, но конечным результатом всегда должна быть непрерывная стальная поверхность, непроницаемая для проникновения воды.

Кроме того, крепление этих панелей в швах должно быть выполнено с помощью сплошных или отдельных зажимов, которые соединяют металлические панели с конструкцией, расположенной ниже, таким образом, чтобы удовлетворять структурным требованиям, обсужденным выше. Крепление этих зажимов должно выполняться под поверхностью металлической крыши и учитывать необходимое тепловое перемещение панелей крыши. Следует указать только систему панелей, которая была протестирована в соответствии с процедурой ASTM E-1592 и которая может конструктивно выдерживать расчетные нагрузки, разработанные с использованием ветровой нагрузки ASCE 7.

Поскольку окончание кровельных панелей является основным местом протечек крыши, их необходимо специально идентифицировать в процессе проектирования крыши. Существует два основных типа конструкции: гидрокинетическая и гидростатическая.

Hydrokinetic: Гидрокинетическая крыша направляет большую часть воды по своей поверхности за счет кинетических (движущихся) сил тяжести. Этот тип кровли не требует, чтобы швы или концы панелей были полностью водонепроницаемыми, и, следовательно, требует использования водонепроницаемого подкладочного материала, чтобы полностью противостоять любому проникновению воды.Металлическая панель просто прикрывает подкладку, как и битумная черепица.

Несмотря на то, что минимальный уклон крыши от 3:12 до 4:12 предлагается многими производителями и ассоциациями, критические области, такие как впадины, бордюры и карнизы, уязвимы и подвержены проникновению воды. Этот тип металлической кровли следует указывать только в том случае, если были учтены все конкретные условия, и допуск воды под стальной поверхностью в определенных областях может быть полностью устранен с помощью подкладки и, следовательно, является приемлемым.

Гидростатическая: Гидростатическая крыша предназначена для удержания всей воды на внешней поверхности и, следовательно, не требует использования водонепроницаемого покрытия. Он предназначен для предотвращения попадания стоячей и / или продуваемой воды во внутреннее пространство до тех пор, пока это необходимо, и до тех пор, пока влага не исчезнет.

Основной принцип для швов, впадин и карнизов, связанных с этим типом системы, заключается в постоянной герметизации этих областей. Используйте герметик между металлическими элементами, закрепленный атмосферостойкой застежкой, или загибайте шов, чтобы навсегда предотвратить любое дифференциальное движение между задействованными металлическими поверхностями.

Только указание скрытой скрепленной металлической крыши устраняет проблемы, связанные с откатом крепежа и / или удлинением отверстий для крепежа. Все сквозные крепления должны находиться в неподвижных местах и местах гидроизоляции, где оба компонента элемента гидроизоляции могут перемещаться вместе.

Наконец, введение головок крепежных элементов из цельного цинка или нержавеющей стали, покрытых порошковой краской, чтобы соответствовать поверхности металлической крыши, а также уплотнительных шайб, которые могут быть полностью заключены в вогнутую шайбу, прикрепленную к головке крепежа, обеспечивает практически невидимое крепление система.

Гарантии

Большинство архитектурных систем металлической кровли нежилых помещений будет включать заводскую краску. Используйте только систему, сопоставимую с системой Kynar, на которую будет предоставляться как минимум 20-летняя общая гарантия на краску.

Что касается гарантий водонепроницаемости, убедитесь, что продолжительность гарантии и общая ответственность производителя указаны в спецификациях. Кроме того, убедитесь, что инспекции производителя требуются, и окончательная гарантия не исключает качество работы подрядчика.Гарантии производителя должны быть необходимы для включения продукта в спецификацию, но они должны быть проверены специалистом по спецификации, чтобы убедиться, что они предназначены для конкретной работы и соответствуют требованиям спецификаций.

Металлическая кровельная система — это структурный элемент здания, который при правильной конструкции и установке прослужит столько же или дольше, чем другие элементы здания. Однако его невозможно спроектировать или установить без грамотной спецификации и профессионального монтажа.Ответственность проектировщика заключается в том, чтобы обеспечить полное соответствие этих двух критических элементов спецификациям, а также соблюдение общих требований во время установки.

Успешный проект металлической кровли всегда начинается с профессиональной и полной спецификации и заканчивается металлической крышей, которая соответствует этим спецификациям. Убедитесь, что это происходит во всех проектах металлических крыш, чтобы в результате получилась долговечная, эстетичная и герметичная крыша.

Чак Ховард, ЧП, Консультанты по металлической крыше, Кэри, Северная Каролина, является членом Зала славы металлических конструкций, частым участником и спикером по вопросам металлических кровель, а также лидером в отрасли металлических кровель. более 30 лет.

От металла к металлу | Профессиональный кровельный журнал

Всегда было известно, что металлические кровельные системы обладают долгим сроком службы, но именно то, как долго они прослужат, было предметом обсуждения.
дебаты.Согласно исследованию 2014 года, проведенному Ассоциацией металлических конструкций и компанией по нанесению покрытий на цинк и алюминий.
Ассоциация, прогнозируемый срок службы фальцевых кровельных систем GALVALUME ^® составляет минимум 60 лет. Этот
это самый продолжительный срок службы любой широко используемой кровельной системы на рынке. Интересно, что срок службы был
руководствуясь консервативной оценкой ожидаемого срока службы бутилового герметика, используемого в нахлестах, заделках и
проникновения.

В исследовании 2015 года Национальная ассоциация по нанесению покрытий провела обзор данных для металлических панелей из фторполимера с предварительно нанесенным покрытием PVDF.
подвергнуты испытаниям на воздействие в Южной Флориде.Организация пришла к выводу, что разумно спроектировать минимум
срок службы 40 лет. Подобно любому кровельному материалу, правильный дизайн, детализация, установка и обслуживание
критично для достижения наилучших характеристик и ожидаемого срока службы.

Однако все кровельные системы, в том числе металлические, со временем нужно будет заменить или заново накрыть. Так что же происходит, когда они
делать? Как профессионал в области кровли, владельцы зданий обратятся к вам за советом, чтобы решить, заменить или заново покрыть
существующие системы металлической кровли.При рассмотрении варианта повторного покрытия необходимо учитывать несколько элементов.
для достижения надлежащего срока службы новой кровельной системы.

Замена или повторное покрытие

Существует два типа металлических кровельных систем: конструкционные и неструктурные. Панельные профили для конструкционных металлических кровельных систем
как правило, способны выдерживать значительные ветровые и снеговые нагрузки на элементы каркаса, расположенные с интервалом до 5 футов.
Конструкционные панели обычно характеризуются значительными размерами ребер, которые обеспечивают необходимую прочность и
используется в металлических строительных системах.Неструктурные металлические кровельные системы требуют несущего настила или подложки.
для поддержки новой крыши и грузов. В этой статье основное внимание уделяется конструкционным металлическим кровельным системам, поскольку эти крыши
общий. Согласно историческим данным Ассоциации производителей металлических строительных конструкций об отгрузках, здесь насчитывается миллиарды квадратных футов.
металлоконструкций на зданиях возрастом более 40 лет.

Преимущество замены кровельной системы заключается в том, что она позволяет использовать любую существующую изоляцию с виниловой облицовкой, которая может иметь
со временем изнашивается, подлежит удалению и замене.Однако это может создать некоторые проблемы, поскольку процесс раскрывает
существующее здание и его содержимое к элементам. Это воздействие может быть продлено, если дополнительные структурные
элементы должны быть добавлены.

Преимущество повторного покрытия крыши заключается в том, что оригинальные кровельные материалы могут оставаться на месте для защиты здания.
интерьер во время установки новых кровельных материалов, что позволяет продолжить строительные работы. Повторное покрытие
в полной мере использует существующую изоляцию с возможностью простого добавления дополнительной изоляции поверх существующей крыши,
повышение энергоэффективности здания.

Сохранение оригинальной кровельной системы на месте также обеспечивает более безопасную рабочую поверхность, чем открытая конструкция, для рабочих, устанавливающих
новая кровельная система. Кроме того, повторное покрытие сокращает количество отходов на свалках и необходимость в большой площади для складирования
временное хранение старых кровельных материалов. Все эти факторы могут привести к снижению затрат на повторное покрытие по сравнению с
замена.

Многие традиционные кровельные системы обладают избыточной пропускной способностью, поскольку их структурные системы не поддаются
оптимизация.Тем не менее, металлические кровельные и металлические строительные системы могут быть в значительной степени оптимизированы с учетом требований расчетной нагрузки для
использовать материал более эффективно. Из-за этого материалы, используемые при установке повторного покрытия, должны быть легкими.
(менее 3 фунтов на квадратный фут), поэтому структурные изменения не требуются или сводятся к минимуму для переноски
новые, дополнительные кровельные материалы.

Рисунок 1: Металлическая крыша над существующей металлической крышей

Два варианта облегчения, доступные для повторного покрытия существующей металлической крыши, — это металлическая и однослойная кровельные системы.Крыша
покрытия также могут быть использованы, но они не рассматриваются в этой статье, потому что они обычно считаются
краткосрочные решения и многие из тех же проблем, связанных с однослойной системой, применимы к кровельным покрытиям, таким как
целостность существующих металлических кровельных панелей и соответствие требованиям действующих норм.

На рисунках 1 и 2 показана типовая установка металлической кровли с новой изоляцией.
между металлическими поверхностями.Преимущество металла перед металлом в том, что новая металлическая крыша обычно не требует
на существующей металлической крыше для работы в качестве несущей конструкции для поддержки и крепления новой кровельной системы.

Рисунок 2: Монтаж металлической крыши над существующей металлической крышей.

На рисунке 3 показана однослойная кровельная система, установленная над существующей металлической крышей. Многие однослойные мембранные кровельные системы
полагаться на существующую металлическую крышу в качестве несущей конструкции для поддержки и крепления к кровельной системе,
включая изоляцию из плит, а также для выдерживания живых, снеговых и ветровых нагрузок и обеспечения устойчивости каркаса крыши
члены.

Рисунок 3: Однослойная система над существующей металлической крышей

Установка крышки заново

При повторном покрытии металлической крыши возникают такие важные вопросы, как требования строительных норм, существующая поддержка.
конструкция, допустимые отклонения, водоем и крепление крыши, которые необходимо учитывать при
обеспечить надлежащую долговечность и новые характеристики кровли, особенно при оценке альтернативных материалов для повторного покрытия, кроме
металл.

Требования строительных норм

В зависимости от муниципалитета, повторное покрытие существующих металлических кровельных систем может регулироваться Международным зданием .
Код (IBC) и / или Международный существующий Строительный кодекс (IEBC) — уточните у местного строительного чиновника, чтобы
определить применимый код. Для получения дополнительной информации см. «Требования строительного кодекса».

Существующая опорная структура

Для любого варианта повторного покрытия существующая опорная конструкция должна быть оценена с точки зрения ее состояния, пути нагрузки,
прочность и удобство эксплуатации.Эта оценка должна включать обзор требований кода, которые могут потребовать
усиление или придание жесткости существующей опорной конструкции.

Рисунок 4: Типовая металлическая конструкция здания

При проектировании системы перекрытия существующей металлической кровельной системы важно учитывать возраст и тип кровли.
перекрываемая конструкция. Существующее металлическое здание с вторичными конструктивными элементами из стали холодной штамповки (см.
Рисунок 4), а кровля из металлических панелей толщиной 24 или более тонкая спроектирована совсем не так, как обычная.
структурное здание со стальным каркасом с изогнутыми балками балок и стальным настилом толщиной 22 мм или более.

Обычные конструкционные здания со стальным каркасом обычно строятся для поддержки однослойной мембраны или
полимерно-битумная кровельная система. Металлическое здание обычно не рассчитано на повторное покрытие в будущем.
кровельная система, особенно однослойная, в которой используется другой путь нагрузки, обусловленный специальным креплением
требования и соображения поддержки.

Соображения о допустимом прогибе

В таблице IBC 2015 года 1604.3, сноска (а) устанавливает предел прогиба при динамической нагрузке L / 150 для второстепенных конструкций крыши.
элементы, которые поддерживают только «профилированную металлическую кровлю», тогда как предел прогиба при поддержке неметаллических
Кровельная система с листовым покрытием, например однослойная мембрана, составляет L / 180. Пределы прогиба IBC при снеговой и ветровой нагрузке составляют
идентичны для двух систем повторного укрытия. Стальные прогоны холодной штамповки, часто используемые в качестве второстепенных конструктивных элементов для
металлические постройки, не выгибаются.

Разница в пределах прогиба может потребовать усиления второстепенных элементов конструкции для соответствия нормам.
при использовании однослойной мембраны при повторном покрытии конструкционной металлической кровельной системы.

Существующие металлические крыши, как правило, сделаны из стали толщиной 24 или более тонкой и никогда не предназначались для использования в качестве несущей конструкции.
для однослойной мембранной кровельной системы. Конструкционная металлическая кровля — это не то же самое, что настил из конструкционной стали, и он
не предназначен для выполнения той же функции. ANSI / SDI RD-2010 Института стальных настилов «Стандарт на стальную крышу».
Палуба «имеет общий предел прогиба нагрузки L / 120 для настила крыши, тогда как IBC 2015 Таблица 1604.3, сноска (а)
предусматривает общий предел прогиба под нагрузкой L / 60 для конструкционной металлической кровли.

В зависимости от способа крепления кровельного утеплителя и кровельной мембраны производители однослойных мембранных кровель также могут
иметь минимальные требования к свойствам кровли. Наклеенная кровельная изоляция и однослойные мембраны часто бывают более дорогими.
чувствителен к чрезмерному прогибу.

Проконсультируйтесь с местным строительным чиновником, лицензированным профессиональным инженером, практикующим строительное проектирование, и
производитель однослойной мембранной кровли, чтобы определить, может ли существующая система металлической кровли адекватно
выступать в качестве структурного перекрытия для однослойной системы перекрытия мембраны.

Пруд с водой

Таблица 1604.3 IBC 2015, сноска (e) гласит: «Вышеуказанные прогибы не защищают от образования луж. Крыши, которые не
иметь достаточный уклон или выпуклость, чтобы гарантировать адекватный дренаж, следует исследовать на предмет образования прудов «. Большинство металлических зданий
с существующей системой кровли из металлических панелей с пределом прогиба L / 60 имеют достаточный уклон, чтобы предотвратить скопление воды
между прогонами. Ребристые металлические кровельные панели контролируют поток дождевой воды и не допускают бокового движения воды к обрешетке.
средние участки пролета, где скопление воды может перерасти в серьезную проблему.

Рисунок 5: Постоянный прогиб вторичной рамы в одном пролете влияет на прогиб соседнего пролета

С другой стороны, однослойная мембранная кровельная система с гладкой поверхностью не контролирует боковую миграцию воды. В
кроме того, механически прикрепленная однослойная мембрана, которая вздымается или трепещет во время ветра, может вызвать
несбалансированная нагрузка в результате вытеснения воды.Поэтому переход от ребристой панели к гладкой
однослойная мембранная крыша может вызвать несбалансированные нагрузки (см. рисунок 5).

Отклонение, приводящее к скоплению воды, может быть особенно неприятным, когда существующий скрытый желоб у парапета или
Подъемная стена оснащена водосточными желобами или шпигатами, которые требуют наличия напора воды на поверхности крыши для достижения
расчетный расход.

Рисунок 6: Повторное покрытие разрушения конструкции крыши — внешний вид

IEBC 2015 Раздел 701.2 гласит: «Существующее здание или его часть не могут быть изменены таким образом, чтобы здание
становится менее безопасным, чем его существующее состояние ». Установка гладкой кровельной системы, которая приводит к
состояние несбалансированной нагрузки может быть истолковано как менее безопасное, чем оригинальная ребристая металлическая крыша, которая предотвращала поперечное
подача воды к среднему пролету прогона. Имеются задокументированные отказы (см. Рисунок 6 и рисунок 7) из-за
условия несбалансированной нагрузки. Лицензированный профессиональный инженер со знаниями металлических зданий должен оценить
несбалансированные нагрузки и возможное скопление воды на однослойной кровле с перекладным покрытием относительно несущей способности конструкции
и дренажные положения.

Рисунок 7: Повторное покрытие разрушения конструкции крыши — внутренняя часть

Перекрыть крепление крыши

Расстояние между креплениями или креплением перекрытия крыши зависит от нескольких факторов, в том числе от нового покрытия.
мощность системы, существующая конструкция металлической крыши (толщина кровельной панели, толщина и расстояние прогонов) и дизайн
ветровые нагрузки. Расчетные ветровые нагрузки различаются в зависимости от высоты здания, географического положения, закрытого или частично закрытого помещения.
закрытые, высота парапета и другие факторы.Крыши имеют большую ветровую нагрузку в угловых и краевых зонах. Для
на крутых крышах вдоль конька имеются дополнительные участки с более сильным ветровым давлением (см. Рисунок 8).

Рисунок 8: Расчетные зоны ветровой нагрузки ASCE 7-05

Системы повторного покрытия металлической кровли часто включают второстепенные стальные элементы, которые размещаются непосредственно над существующими.
металлическую крышу и легко центрируются над лежащей под ним прогонной планкой (см. Рисунок 9).Эти дополнительные структурные элементы
размещение непосредственно над существующими прогонами крыши может иметь дополнительное преимущество в виде увеличения сопротивления нагрузке и
другие эксплуатационные характеристики. При правильном учете при проектировании и / или тестировании эта дополнительная сила может помочь
компенсировать любые увеличенные нагрузки из-за новых редакций строительных норм.

Рисунок 9: Система повторного покрытия металлической крыши со второстепенными конструктивными элементами

Большинство механически прикрепляемых однослойных мембранных кровельных систем требуется прикреплять к лежащим под ними существующим.
прогоны (см. рисунок 10), потому что существующие панели крыши не предназначены для поддержки этих сосредоточенных нагрузок.В
панели могут не обладать достаточной прочностью на изгиб, жесткостью на изгиб или прочностью зацепления застежек.

Рисунок 10: Крепление однослойной крыши

Металлические кровельные системы проектируются на основе определенных допущений в отношении пути нагрузки и сопротивления материалов.
При повторном покрытии с использованием однослойной мембранной кровельной системы путь нагрузки и прочность металлической основы различаются.
чем обычно предполагается.Во многих случаях проектировщикам придется разработать улучшенное решение там, где существующие
прогоны под существующей металлической крышей расположены слишком далеко друг от друга, чтобы обеспечить соответствие новым нормам.

Существующие второстепенные элементы конструкции могут потребовать усиления на перехлестах прогонов и других структурных модификаций.
Один из методов улучшения существующей конструкции — это добавление второстепенных конструктивных элементов под существующий металлический корпус.
крыша. К сожалению, добавление этих новых элементов под существующую крышу часто является дорогостоящим и разрушительным для
строительные операции.

Перекрытия однослойной мембранной кровельной системы крепятся механически или приклеиваются к существующей конструкции. Для
проект, застрахованный FM Global, или проект, необходимый для выполнения рекомендаций FM Global, минимальные требования в
Может применяться FM Global Data Sheet 1-31 на 2016 год. Лист данных 1-31, раздел 2.2.4 указывает только на механическое крепление.
разрешены однослойные мембранные кровли, прикрепленные к второстепенным конструктивным элементам. Предположительно это результат
неизвестны в отношении остаточной структурной способности существующей металлической крыши, которая будет служить настилом крыши.

FM Global Data Sheet 1-31, раздел 3.1.3 рекомендует увеличить крепление изоляционной плиты на 50 процентов, когда
крепление изоляционных панелей к настилу размером менее 22 мм. Кроме того, лист данных 1-31, раздел 3.1.4 рекомендует
плотность застежки однослойной мембраны может быть увеличена за счет уменьшения промежутка между застежками, где дополнительные ряды
креплений нецелесообразны из-за отсутствия второстепенных элементов конструкции. Уменьшение расстояния между застежками приведет к
работать до определенной точки, но может быть недостаточным в определенных зонах подъема, особенно когда принят ASCE 7-16, в котором
подвергнет крыши значительно более высоким ветровым нагрузкам.

Необходимо провести анализ проекта перекрытия кровельного поля, периметра и угловых зон для обеспечения системы кровли.
крепление соответствует нормам, а существующая конструкция выдерживает требуемые текущие нагрузки.

Прочие соображения

В дополнение к конструктивным соображениям повторное покрытие металлической крыши обычно будет иметь более высокую начальную стоимость, чем
однослойная перетяжка крыши. Однако анализ затрат жизненного цикла может предоставить владельцу сравнение, которое учитывает
учитывать ожидаемый срок службы и затраты на обслуживание обоих вариантов.Преимущество повторного покрытия однослойной кровли:
сложные кровельные условия и проникновения легче решить с помощью однослойных систем, чем металлических панелей.

Рассмотрим варианты

Когда необходимо заменить или накрыть конструкционную металлическую кровельную систему, повторное покрытие дает такие преимущества, как уход.
существующая крыша на месте (сокращение трудозатрат), сокращение строительных отходов и повышение энергоэффективности за счет
добавление утеплителя.Доступны два варианта облегчения: металл по металлу и однослойный по металлу. Эти
системы работают по-разному, и различия необходимо учитывать наряду с существующей конструкцией крыши для
успешный проект повторного покрытия.

W. Lee Shoemaker, Ph.D., P.E., директор по исследованиям и инжинирингу для производителей металлических зданий.
Ассоциация; Винсент Э. Саган, П.Е., старший инженер-технолог Ассоциации производителей металлических конструкций; а также
Дейл Нельсон — президент Roof Hugger LLC, Тампа.

Требования строительных норм

Международный строительный кодекс (IBC)

В IBC 2015 Раздел 1511 касается повторного кровельного покрытия, включая повторное покрытие кровельной системы. Раздел 1511.3.1 специально
касается повторного покрытия металлической кровли и заявляет: «Полные и отдельные кровельные системы, такие как металлическая кровля со стоячим фальцем
панельные системы, которые предназначены для передачи нагрузки на крышу непосредственно на конструктивную систему здания и которые
не полагаться на существующие крыши и кровельные покрытия в качестве опоры, не требует удаления существующих кровельных покрытий.»

Международные действующие строительные нормы и правила (IEBC)

В юрисдикциях, которые принимают IEBC 2015, существует больше положений, применимых к перепрофилированию крыш и существующей конструкции.
IEBC имеет три метода соответствия, которые имеют разные положения: предписывающий, рабочая область и производительность.

Согласно IEBC, повторное покрытие крыши будет считаться переделкой (а не ремонтом или дополнением). Раздел 403.3
предписывающий метод обращается к существующим структурным элементам, несущим гравитационную нагрузку, и заявляет: «Любые существующие
структурный элемент, несущий гравитационную нагрузку, изменение которого приводит к увеличению расчетной гравитационной нагрузки на более
более 5 процентов должны быть усилены, дополнены, заменены или иным образом изменены по мере необходимости для обеспечения увеличенного
гравитационная нагрузка, требуемая международным строительным кодексом для новых конструкций.»

Металлические кровельные системы легкие и эффективные с небольшим избыточным объемом, поэтому 5 процентов не позволяют
для значительного увеличения гравитационных нагрузок.

Метод рабочей области IEBC рассматривается в главах с 5 по 13. В главе 5 определяется классификация работ.
Раздел 503 определяет объем изменений Уровня 1, который включает «… покрытие существующих материалов». Этот
В разделе говорится: «Изменения Уровня 1 должны соответствовать положениям Главы 7.»Раздел 706″ Замена крыши «аналогичен
разделу 1511 IBC 2015. Раздел 707 «Строительные конструкции» применяется, когда требуется разрешение на повторное кровельное покрытие, и гласит: «Где
добавление или замена кровли или замена оборудования приводит к дополнительным статическим нагрузкам, конструктивным
компоненты, поддерживающие такую замену кровли или оборудование, должны соответствовать требованиям к гравитационной нагрузке
Международный Строительный Кодекс . »

Это положение имеет три исключения, два из которых применимы к повторным покрытиям из металлических и однослойных мембран.

Исключение первое: элементы конструкции, в которых дополнительная статическая нагрузка от кровли или оборудования не увеличивает
усилие в элементе более чем на 5 процентов.

Исключение третье: добавление второго слоя кровельного покрытия весом 3 фунта на квадратный фут или меньше на
существующее, однослойное кровельное покрытие.

WEB

ЭКСКЛЮЗИВ

Нужна ли металлическая кровля в подкладке? Путеводитель для домовладельцев.

При установке новой металлической крыши необходимо принять множество решений. Какую панель вы собираетесь использовать? Какой металлический калибр вы собираетесь использовать? Какого цвета крышу вы выберете? Мы понимаем, что это может быть ошеломляющим.

В процессе принятия всех этих решений один аспект металлической кровли, который упускается из виду, — это использование подкладки. Подложка — важная составляющая металлической кровельной системы. Некоторые могут отказаться от использования подкладки, чтобы сэкономить деньги.Однако подложка действует как дополнительный уровень защиты. Вы можете сэкономить деньги, используя подкладку, потому что это поможет вам избежать проблем, которые необходимо будет устранить.

Короткий ответ — да, ваша металлическая крыша нуждается в подкладке . Но, как и большинство вещей в жизни, все не так просто.

Компания Western States Metal Roofing специализируется на производстве металлических кровель более 20 лет. Исходя из нашего обширного опыта, мы настоятельно рекомендуем воспользоваться преимуществами подложки, даже если она не является обязательной.

В то время как большинство строительных норм и правил требуют наличия подложки, в некоторых случаях она может не считаться необходимой.

Обсудим:

Преимущества использования подкладки
Когда вам нужна подкладка
Когда вам может не понадобиться доплата

Металлическое кровельное покрытие

Подкровельное покрытие — это водостойкий барьер, который служит дополнительным слоем защиты от непогоды.Когда металлический кровельный материал установлен поверх, его не видно, так как подкладка устанавливается прямо на кровлю.

Подкровельное покрытие имеет ряд преимуществ:

Добавлена изоляция
Шумобарьер
Ровная поверхность для кровли
Соответствие строительным нормам
Дополнительная защита

Подкровельный слой обеспечивает дополнительную изоляцию

Подложка действует как дополнительный изолятор, помогая минимизировать приток тепла в жаркую погоду и холод в зимние месяцы.Дополнительная изоляция поможет сохранить в доме комфорт при экстремальных температурах. Также менее вероятно, что это будут колебания в ваших счетах за отопление и охлаждение.

Подкровельное покрытие — шумоизоляция

Кровельная подстилка также действует как звукоизоляция. Дополнительный слой между элементами и настилом крыши поглотит часть шума от дождя или других элементов, ударяющихся о крышу. Вы по-прежнему будете слышать, как дождь падает на крышу, что многих людей успокаивает.Однако шум внешних элементов не будет таким громким или подавляющим, как если бы он был без подкладки.

Подкровельное покрытие обеспечивает ровную поверхность для кровли

Кровельный настил не всегда укладывается идеально ровно. Если в этом случае поставить крышу прямо на крышу, она будет выглядеть неровной.

Подкладка обеспечивает ровную поверхность для укладки кровельного материала, чтобы ваша крыша выглядела однородной.

Для соответствия нормам сборки требуется подкладка крыши

Некоторые строительные нормы и правила требуют, чтобы вы использовали подстилку.Код может даже указать, какой тип подкладки, войлок или синтетический , необходимо использовать.

Существуют также некоторые материальные гарантии, требующие использования подложки. Следовательно, отказ от использования подложки аннулирует вашу гарантию.

Подкладка крыши обеспечивает дополнительную защиту

В случае суровой погоды подкладка обеспечивает дополнительный защитный барьер. В случае продувки или проникновения воды через кровлю или оклады, подкладка защитит внутреннюю часть вашего дома от прямого воздействия элементов.

Когда вам нужна подкладка

Если у вас новостройка и кровлю не собираются монтировать сразу, то необходима синтетическая подкладка. Подложка может оставаться открытой от 2 до 30 месяцев, в зависимости от марки, и по-прежнему оставаться водонепроницаемой. Он не пострадает от погодных условий. Поскольку материал не впитывает влагу, он не мнется, что в конечном итоге может ухудшить внешний вид крыши.

Если у вас крыша с низким уклоном, необходимо использовать подкладку, так как ваша крыша подвержена более высокому риску повреждения водой, особенно в районах с большим количеством осадков. Низкий уклон не позволяет воде стекать так быстро, как кровля с более высоким скатом, и может накапливаться на крыше, что может привести к утечкам. Подложка служит дополнительным слоем защиты от повреждения водой.

Кроме того, в любом доме, построенном с балками, изоляцией между балками и обшивкой, необходимо использовать подкладку.

Когда вам может не понадобиться доплата

Хотя подкладка всегда настоятельно рекомендуется, она может не всегда требоваться. Например, крытый внутренний дворик может не нуждаться в подкладке. Если ваш внутренний дворик имеет архитектуру с открытыми балками и спроектирован так, чтобы панели были прикреплены непосредственно к балкам без обшивки, то никакой подкладочный слой не требуется.

Кроме того, если вы устанавливаете металлическую крышу над кровлей из битумной черепицы, вам не нужно использовать подложку, так как старая крыша уже имеет подложку.Имейте в виду, что подстилка может быть в плохом состоянии. Чтобы избежать проблем в будущем, следует сначала осмотреть старую крышу, чтобы увидеть, следует ли ее снимать, прежде чем устанавливать новую металлическую крышу.

Почему следует использовать подкладку крыши

Хотя это не всегда считается необходимым, подкладка — невероятно важный компонент кровли, который оказывает большое влияние на ее долговечность.

Подкровельное покрытие будет:

Защищайте от влаги, проникающей через крышу и вызывающей утечки.
Добавьте дополнительной теплоизоляции в свой дом, чтобы не было сквозняков.
Поглощает шум от дождя или других элементов на крыше.
Следите за тем, чтобы уложенный на него рубероид выглядел однородным и даже .
Сохраните гарантию на кровлю в силе , если применимо.

Типы подкровельного покрытия

Использование правильных материалов для вашей крыши жизненно важно для ее долговечности. Выбор подходящей подложки для вашей крыши может вызвать затруднения, поэтому мы упростили процесс, описав различные типы подложки.

Какую кровельную подкладку мне использовать? (Войлок против синтетического)

Что нужно знать о металлической кровле

Во всем виноват современный фермерский дом
увлечение дизайном или тенденция к созданию более экологически чистых домов. Или
тот факт, что покупатели нового жилья хотят, чтобы их дома были максимально безопасными и энергоэффективными.
насколько возможно.

По всем этим и другим причинам металлические крыши стали одним из наиболее быстрорастущих сегментов кровельных материалов для жилых помещений.Согласно данным компании Classic Metal Roofing Systems в Огайо, спрос на металлические крыши за последние 10 лет вырос в четыре раза.

Если вы сомневаетесь в вопросе об энергоэффективной металлической крыше для вашего нового дома, вот несколько вещей, которые следует учесть.

Долговечная красота

Современные металлические кровли со стоячим фальцем отличаются эстетичностью, не похожей на другие кровельные материалы. Конечно, они идеально вписываются в современный дизайн фермерского дома, но их применение на этом не заканчивается. «Благодаря технологическим прорывам металлическая кровля теперь доступна во множестве цветов, текстур и профилей, чтобы дополнить любой архитектурный стиль», — говорит в недавнем блоге Starr Roofing из Центрального Техаса.«Они также могут имитировать внешний вид сланца, асфальтовой черепицы и кедра».

И эта красота выдерживает испытание временем и стихиями. «Другие кровельные материалы начинают разрушаться с первого момента установки, что со временем влияет на их внешний вид», — отмечает команда Classic Metal Roofing. «Металлическая кровля, с другой стороны, может сохранить очень свежий взгляд на« новую крышу »в будущее». Металлические крыши могут сохранять красивый внешний вид до 50 лет при минимальном уходе.

Экологичность и энергоэффективность

Домовладельцы, стремящиеся уменьшить свое воздействие на окружающую среду и сократить расходы на электроэнергию, получат эти преимущества с металлической крышей. Отражая солнечную энергию, эти «прохладные крыши» помогают поддерживать сбалансированную температуру между кровлей и домом, а это означает, что для обогрева и охлаждения вашего дома требуется меньше энергии. По оценкам Ассоциации подрядчиков кровельных работ Среднего Запада, металлическая крыша может быть примерно на 100 градусов холоднее на поверхности, чем традиционные асфальтовые крыши, что потенциально снижает расходы на летнее охлаждение в значительной степени.

Помимо энергоэффективности
они предлагают, металлические крыши сделаны с содержанием вторичного сырья от 35 до 95 процентов. Когда
в конечном итоге ее потребуется заменить, ваша крыша должна быть на 100% пригодной для вторичной переработки — в отличие от других кровельных материалов, она не должна попадать на свалку.

Противостоит стихиям

Металлические крыши — это не просто красиво.
Они также являются серьезными конкурентами в суровых погодных условиях. Их стойкость
исходит не только от самих прочных панелей, но и от пути внутрь
какие металлические кровли установлены.В отличие от композиционной черепицы, которая перекрывается,
металлические панели сцепляются или соединяются между собой с минимальным швом. Эта структура
поставляет крышу, устойчивую к дождю, граду, снегу, льду и солнцу.

При ураганах и сильных ветрах
В регионах металлические крыши также обладают впечатляющим сопротивлением ветру. Кровельная вентиляция
эксперт Тодд Миллер испытал различные кровельные материалы при сильном ветре.
симуляции. Его оценка: «Качественная установка качественного ветрозащитного устройства может иметь значение во время ужасных ураганов и тропических штормов.”

Металлическая крыша, особенно в пожароопасных зонах, может обеспечить ценную защиту от огня и искр в воздухе.

Итог: Их сочетание классической красоты, дополняющей любой эстетический дизайн, долговечность против матери-природы и потенциал экономии энергии делают металлические крыши отличным вариантом кровли для новых домов. Готовы начать делать покупки? Перейдите на NewHomeSource, чтобы увидеть текущие списки домов!

Внештатный писатель и маркетолог Сью Дурио больше 18 лет пишет о строительстве, дизайне и сопутствующих товарах.

Преимущества и недостатки металлической крыши

Когда вы думаете о кровле для своего дома, нужно о многом подумать — например, о материалах, стиле, стоимости и установке. Если взвесить ваши варианты, можно сказать, что металлические кровельные системы представляют собой альтернативу традиционной битумной черепице. Вот что нужно подумать, прежде чем принять решение:

Каковы преимущества металлической кровли?

Долговечность, энергоэффективность и меньшее воздействие на окружающую среду — вот лишь некоторые из преимуществ выбора металлической кровли.

Хотя первоначальная стоимость металлической кровли выше, чем у традиционного асфальта, так же как и срок ее службы. Металлическая кровля может служить на 30–50 лет дольше, чем другие кровельные материалы, что позволяет сэкономить деньги в долгосрочной перспективе. Кроме того, в кровле из холодного металла используется отражающее солнечное покрытие, предназначенное для минимизации тепловыделения и снижения затрат на кондиционирование воздуха. (Еще одна экономия денег!)

Ежегодно в Соединенных Штатах образуется около 13,2 миллиона тонн отходов кровельной черепицы; сделать металл экологически чистым вариантом.Они также на 100% пригодны для вторичной переработки и изготовлены с минимум 25% вторичного сырья, в зависимости от типа металла.

Какой кровельный материал выбрать?

Металлические крыши могут быть изготовлены из различных металлов и сплавов, включая сталь, алюминий, медь, цинк и терн (сплав цинка с оловом).

Сталь: Существует три разновидности стали: оцинкованная, оцинкованная и атмосферостойкая (кортен). Сталь — один из самых распространенных металлических кровельных материалов.Одна из причин его популярности — различные варианты цвета, высокая прочность, малый вес и долговечность. Они могут позволить разнообразить внешний вид вашего дома.
По сравнению с другими металлами, сталь обычно дешевле. В зависимости от толщины, цвета и качества желаемых панелей цена может варьироваться от 75 до 250 долларов за квадрат кровли (100 квадратных футов).
У стальных крыш есть и обратная сторона. Если ваш дом расположен вдоль побережья и подвергается воздействию соляных брызг, вы можете исключить оцинкованную сталь — в таких условиях она может подвергнуться коррозии.
Алюминий: Алюминий обычно дороже стали, но также обладает большей прочностью. Алюминиевый лист очень легкий, и подрядчик может легко его сформировать и установить. Несмотря на то, что алюминий является более тонким и легким материалом, он по-прежнему очень прочен и может воспроизводить прочность гораздо более толстых металлов.
Одним из главных достоинств алюминиевой крыши является то, что на ней нет красной ржавчины, а коррозия с возрастом, как правило, минимальна.Исследования даже показали, что алюминий отлично работает в прибрежных районах с сильными дождями и брызгами морской воды. Однако алюминий обычно является более тонким материалом и поэтому более склонен к образованию вмятин.
Медь: Медь долговечна, срок службы до 100 лет. Он очень мягкий, что делает его более тихим вариантом, подумайте о сильном ливне! Однако медь стоит дорого и со временем приобретает зеленоватый оттенок. Некоторым это кажется привлекательным, но другим не нравятся переходящие оттенки.
Цинк: Цинк действительно имеет собственный внешний защитный слой, который предотвращает коррозию, царапины и маркировку на панелях. Если ветер или другой элемент поцарапают поверхность цинковой крыши, защитный слой металла со временем закрепится и исправится. Известно, что цинковые крыши служат от 60 до 100 лет.

Существуют ли разные стили металлических панелей?

Металлические варианты бывают двух основных стилей: вертикальные панели и черепица с переплетением.Оба стиля предлагают широкий выбор цветов, чтобы дополнить стиль вашего дома. Металлические крыши бывают более 100 цветов, в то время как стандартная черепица обычно предлагает 15-20 вариантов цвета. В вертикальных панелях используются металлические швы, в то время как панели с металлической штамповкой должны соответствовать внешнему виду традиционных кровельных материалов.

Металлические крыши дороже?

По данным Metal Roofing Alliance, вы можете ожидать, что ваша новая крыша будет стоить примерно в два-три раза дороже, чем крыша из битумной черепицы.Установка металлической кровли обходится дороже по сравнению с другими кровельными системами, поскольку требует специальной подготовки, знаний, инструментов и оборудования. Стоимость установки зависит от сложности крыши, такие вещи, как уклон и линии крыши, играют роль в общей стоимости установки.

Ваш выбор металла также может повлиять на цену. Медь, как правило, является наиболее дорогостоящей, поэтому ее часто используют для архитектурных деталей / акцентов — например, эркеров, подъездов или участков с низким уклоном — вместо всей крыши.

Хотя материалы и установка металлических крыш дорогие, цена имеет свои преимущества. Обычно они имеют более длительную гарантию, от 30 до 50 лет, и их нужно менять реже. Они даже сохранят прохладу в вашем доме.

Энергоэффективна ли металлическая кровля?

Согласно Metal Roofing Alliance, металл является одним из наиболее энергоэффективных кровельных материалов и может сэкономить до 40% энергии в вашем доме. Существуют различные варианты отделки, которые могут обеспечить дополнительную энергетическую выгоду.Обычная неокрашенная металлическая крыша будет отражать больше солнечного излучения, чем асфальтовая крыша, которая обычно поглощает и удерживает тепло. Но для домов в более теплом климате металлические кровельные системы с предварительно окрашенным или гранулированным покрытием не только отражают солнечную энергию, но и охлаждают ваш дом, переизлучая большую часть того, что поглощается солнечной радиацией.

Как установить металлическую крышу?

Рассматривая металлическую крышу, убедитесь, что вы нанимаете подрядчика, который знаком с материалом. Одним из преимуществ металла является его сверхлегкий вес.Фактически, вес металла составляет примерно половину веса асфальта. Можно установить металлическую крышу над старой крышей, что избавит от лишних затрат и хлопот, связанных с отрывом. (Если вы пойдете этим путем, обязательно проконсультируйтесь с подрядчиком по кровельным работам по поводу вашего конкретного дома.) В отличие от многих других кровельных материалов, металлическую крышу можно легко установить зимой.

Есть ли необходимость в обслуживании?

Хорошие новости: металлические крыши устойчивы к таким болезням, как плесень, насекомые и гниль. Но то, что металлические крыши служат дольше, чем асфальтовая черепица, не означает, что они не требуют обслуживания.

Алюминий и медь мягче стали, поэтому вероятность их появления вмятин выше. Старайтесь, чтобы ветки дерева не терлись о металл, так как это может повредить его отделку. То же самое и с желобом, в котором может скапливаться мусор.

Также будьте осторожны при смешивании металлов — некоторые металлы вступают в реакцию при попадании в другие металлы. Поговорите со своим подрядчиком, если вы хотите смешать металлы на разных участках крыши или когда металлы находятся рядом с участками, включая желоба, крепеж, отделку и дымоходы.

Как получить правильное страховое покрытие для вашей крыши

Хотя можно сэкономить в течение нескольких месяцев или лет, чтобы заменить старую крышу, внезапное повреждение от чего-то вроде урагана не дает вам такой возможности. Вот почему так важно иметь правильную страховку домовладельцев. (Узнайте больше о защите вашего дома с помощью страховки домовладельцев от ERIE.)

Замена крыши — один из самых дорогих домашних проектов, с которыми когда-либо сталкивался бы любой домовладелец. В зависимости от размера, материала и наклона вашей крыши AngiesList.com сообщает, что замена крыши обычно стоит от 4900 до 14100 долларов.

В Erie Insurance мы понимаем, как усердно вы работаете, чтобы сделать свой дом домом, и мы здесь, чтобы защитить его. Варианты восстановления крыши различаются в зависимости от политики; вот почему так важно понимать, что покрывает ваша страховка домовладельцев. Разговор с агентом Erie Insurance поможет вам понять, какое страховое покрытие подходит именно вам.

Получите расценки на страхование домовладельцев у местного агента Erie Insurance в вашем районе.

Эта история была первоначально опубликована в 2018 году. Новая информация была обновлена 5 мая 2019 года.

стилей металлической кровли

Если вы хотите преобразить свой дом или здание, будьте уверены, в вашем распоряжении множество вариантов. Тем не менее, несколько обновлений или реконструкций изменят внешний вид вашего дома или здания больше, чем новая металлическая крыша.

McElroy Metal предлагает несколько стилей, покрытий и цветов металлической кровли, чтобы сделать проекты более привлекательными.Продолжайте читать, чтобы узнать больше и сделать правильный выбор для своего проекта.

Во-первых, давайте рассмотрим компоненты, из которых состоит окрашенная металлическая кровельная панель. На рисунке ниже элементы 1, 2, 3 составляют краску или систему покрытия. Элемент 5 — это необработанная сталь, а элемент 4 — металлическое покрытие, которое может быть оцинковано или оцинковано Galvalume ^®

Стальные подложки

Очень важно выбрать подложку, обеспечивающую долговременную работу, поскольку неправильный выбор может привести к сокращению срока службы.Оцинковка и Galvalume — самые популярные металлические кровельные основы. Оцинковка покрыта цинковым сплавом, а Galvalume покрыта сплавом цинк плюс алюминий.

Для большинства металлических кровель подложки Galvalume являются лучшим долгосрочным решением. Превосходная производительность Galvalume подтверждена более чем четырьмя десятилетиями испытаний и в полевых условиях. Ознакомьтесь с этим отчетом MCA с подробным описанием результатов.

Характеристики

Galvalume настолько превосходны, что сталелитейные заводы предоставляют гарантию на подложку от перфорации из-за коррозии.Для Galvanized аналогичные гарантии отсутствуют.

Покрытия

Металлические кровельные и сайдинговые панели регулярно подвергаются воздействию окружающей среды; вы должны выбрать систему покрытия, которая будет соответствовать вашим характеристикам и эстетическим ожиданиям.

Благодаря нашему производителю покрытий, наши покрытия обладают оптимальной надежностью и высокими эксплуатационными характеристиками. Эти покрытия составляют следующие основные ингредиенты:

Связующие / смолы — смолы удерживают пигмент вместе и защищают покрытия от вредного воздействия ультрафиолетового излучения.Когда дело доходит до металлической кровли и сайдинга, наиболее распространенными смолами являются полиэстер, модифицированный силиконом полиэстер и ПВДФ. Все три из них обладают впечатляющими характеристиками и защищают панели от выцветания и выцветания, но их правильно оценивают как хорошие, лучшие и лучшие.

Растворители — Растворители жизненно важны, потому что они обеспечивают краску правильной вязкости и ее можно надлежащим образом наносить. Растворители диспергируют пигмент и испаряются после нанесения покрытия. Испарение растворителя позволяет смоле и пигменту высохнуть и сформировать оптимальный слой покрытия.В случае металлической кровли и сайдинга растворители испаряются в процессе нанесения рулонного покрытия.

Пигменты — Без пигментов покрытия не имели бы цвета. Добавление пигмента в связующее / смолу создает цвет краски. Пигменты бывают самых разных цветов.

Покрытия для печати

Наши покрытия для печати создают многослойные эффекты, которые приводят к уникальным цветовым сочетаниям. Эти комбинации напоминают сланец, древесину, кортеновскую сталь, текстуру дерева и камуфляж. Помимо Mossy Oak Camo, в принтах McElroy используются покрытия PVDF.

Стили металлической кровли

Такие преимущества, как срок службы более 50 лет, долговечность и экономия энергии, часто заставляют владельцев домов и зданий рассматривать металлическую крышу, когда приходит время для ее замены.

После того, как вы выберете правильную основу и покрытие, вам необходимо подумать о стиле металлической крыши, который наилучшим образом соответствует вашим потребностям и требованиям работы.

По мере того, как металлическая кровля набирает популярность, становится доступно все больше и больше стилей и типов металлической кровли.

Итак, давайте разберемся в различных стилях металлической кровли.

Открытые панели крепления

Для экономных домовладельцев и владельцев зданий, которые хотят получить все преимущества металлической кровли, панели с открытыми крепежами — отличный вариант. Наиболее экономичные металлические кровельные панели с открытыми крепежными элементами для жилых помещений обычно устанавливаются поверх твердого настила и крепятся с помощью крепежных элементов, которые проникают через металлическую панель в нижележащую конструкцию. Открытые крепежные панели на опорных каркасах и сборных металлических зданиях обычно устанавливаются над открытым каркасом.

Поскольку большинство открытых крепежных панелей обычно имеют ширину 36 дюймов, площадь крыши требует меньше панелей и меньше трудозатрат. Это экономичные продукты, обеспечивающие надежную работу и впечатляющий срок службы.

Открытые панели с застежками бывают самых разных стилей и цветов, при этом застежки окрашены в тот же цвет, что и панель, поэтому они менее заметны. В McElroy Metal мы предлагаем 12 различных открытых профилей застежек, каждый из которых обладает уникальной эстетической привлекательностью.

Наши панели на 5 В, например, имеют ширину 24 дюйма и имеют классический дизайн, который может добавить элегантности любому дому.Существует также панель Mesa, защищенная патентами и авторскими правами, с практически невидимым коленом и придающим особый вид.

Системы со стоячим швом

В чистом виде металлическая кровля со стоячим фальцем представляет собой панель с охватывающими и охватывающими ножками (швами), которые входят в зацепление и устанавливаются с помощью зажимов на основание кровли. По мере того, как количество вариантов панелей растет, также часто можно увидеть панели без клипсов, такие как панель Meridian McElroy, также включенную в это семейство продуктов.

Поскольку панели соединяются швами вместе, панели со стоячим швом не используют открытые застежки в плоскости панели во время установки панели.

Кровельные системы со стоячим фальцем универсальны и применимы для множества применений, как в жилых, так и в коммерческих целях.

Наши симметричные системы 138T и 238T идеально подходят для нового строительства, а также очень популярны для модернизации или восстановления существующих металлических или черепичных крыш.

Вертикальные фальцевые системы со стоячим фальцем очень популярны в индустрии металлических кровель, и McElroy Metal предлагает несколько вариантов вертикальных стоек с семейством кровельных систем Maxima. Клиенты могут выбрать панели Maxima с высотой шва 1.5 дюймов, 2 дюйма и 3 дюйма. McElroy Metal также предлагает несколько различных систем со стоячим фальцем, которые можно изгибать на строительной площадке, что снижает транспортные расходы и обеспечивает правильную подгонку.

Хотите узнать больше о различиях между системами стоячих швов и системами открытых застежек? Ознакомьтесь с этой статьей от нашего партнера S-5!

Специальные стили кровельных панелей

Металлические кровельные панели

Specialty предоставляют владельцам домов и зданий все преимущества металлической кровли без традиционного внешнего вида металлической крыши в виде стоячих швов или открытых систем крепления.

Кровельные панели

Specialty созданы для имитации более традиционных кровельных материалов, таких как керамическая черепица, шифер, тряпка или черепица, без ущерба для преимуществ металлической кровли. Эти системы доступны в широком диапазоне цветов и отделок, поэтому владельцы зданий могут наслаждаться более традиционной формой плитки или гонта с любым выбором цвета, который лучше всего подходит для их дома или бизнеса. .

Лучше всего то, что они рассчитаны на десятилетний срок службы и намного более устойчивы к граду и повреждению мусором, чем обычная черепица и кровля из керамической черепицы.Они также поставляются с покрытием PVDF, которое делает их «похожими на новые», которые выдерживают испытание временем.

Еще одна специальная кровельная панель, которую мы предлагаем, — это Met-Tile. Легкая и энергоэффективная, Met-Tile выглядит как кровля из керамической черепицы, но обладает всеми преимуществами металла. Многие люди часто удивляются, узнав, что это металлическая крыша.

McElroy Metal также предлагает кровлю с каменным покрытием Tilcor. Хотя он похож на битумную черепицу, Tilcor обеспечивает гораздо лучшую производительность.

Обратите внимание на металлическую крышу, которая выглядит как черепица, и металлические крыши, похожие на черепицу.

Принятие решений по металлической крыше

Выбор металлической крыши для вашего дома или здания — отличное решение по многим причинам, включая долгосрочную ценность, долговечность и ограниченную привлекательность.

Обязательно ознакомьтесь со всеми компонентами металлической крыши и доступными вариантами стилей, и вы обязательно получите крышу, которая прослужит всю жизнь.

Узнать больше

Вы можете узнать больше о нашей линейке металлических кровельных продуктов или найти дистрибьютора или подрядчика McElroy Metal.

Свяжитесь с McElroy Metal

Если вы готовы обновить свой дом или здание, McElroy Metal станет бесценным ресурсом. С момента основания в 1963 году мы заработали репутацию первоклассного производителя металлических кровель.
