Стропильная система дома обладает серьёзной массой, которая мало того, что давит на стены, но и подвержена ветровым нагрузкам. Для распределения нагрузок и надежной фиксации крыши по периметру коробки устанавливают мауэрлат. Один из вариантов его крепления — стальные шпильки. Об особенностях их выбора и установки мы и поговорим на страницах Stroimass.com.

Содержание

Для чего мауэрлат и зачем его крепить?

Как уже выше говорилось, его основное назначение — это обеспечение равномерного распределения нагрузки, которая создаётся в точках опор стропил. Ещё одна функция мауэрлата — фиксация конструкции кровли к стенам.

Бревёнчатые или каркасные дома в основном строят без этого элемента, потому что роль мауэрлата выполняет брус из верхнего ряда или брёвна из верхнего венца.

Монтируют брус с определённым отступом от внешней границы стены. Обязательно делается гидроизоляция: под дерево кладут рубероид. Для крепления используют шпильки под мауэрлат. Есть ещё альтернативные методы — при помощи проволоки или анкеров, но шпилечное соединение себя вполне оправдало своей эффективностью и простотой.

Зачем фиксировать?

Деревянный брус должен пролегать по армопоясу по периметру дома. Не закрепив мауэрлат, строить кровлю нельзя. Такая конструкция обязательна для любой крыши — будь то двускатная или шатровая кровля.

Шпилька представляет собой стальной прут с резьбой длиной от полуметра. В промышленных масштабах их нарезают из стержней определённого размера. На практике в основном пользуются изделиями диаметром не менее 14 мм. Применение шпильки для крепления мауэрлата будет гарантией того, что опора прослужит минимум полвека.

Классификация

Шпилечное соединение по конструкции и классификации очень близко подходит к анкерным болтам. Или даже химическим анкерам. Для фиксации такого крепежа в стене из кирпича или армопоясе используют клеевую смесь.

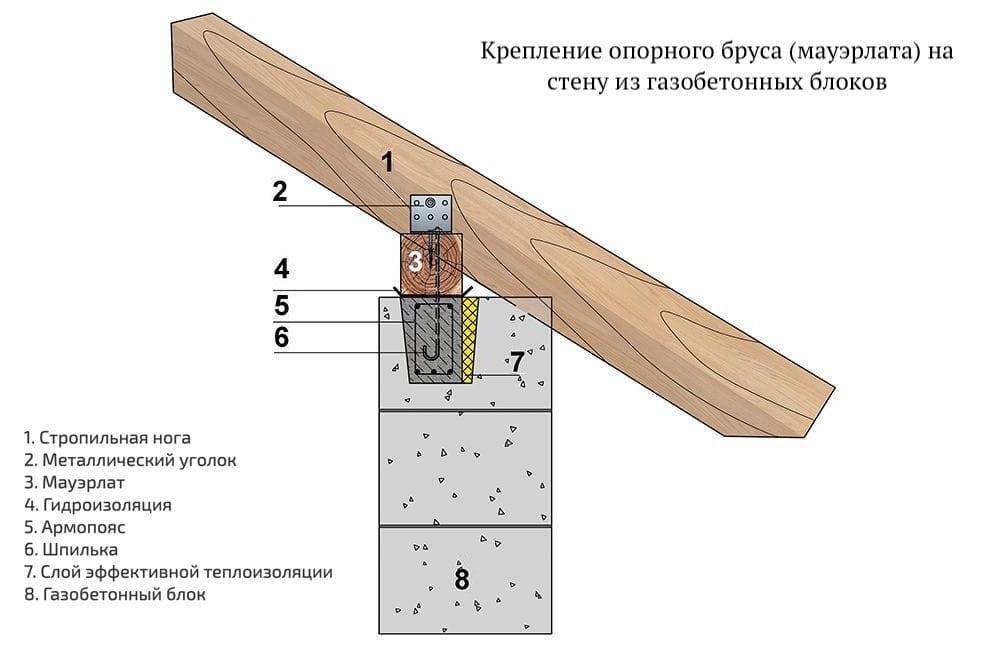

Как крепить шпильки под мауэрлат: технология монтажа

1. Проверенным способом закрепления штыря является эпоксидный клей. Полимерный слой образуется за счёт взаимодействия эпоксидной смолы и отвердителя. Такая смесь не будет уступать каленому стеклу. Техника проста — просверленное отверстие заполняется эпоксидкой, а затем вбивается стержень с резьбой.
2. Шпильку можно закрепить сваркой к армирующему каркасу из арматуры перед заливкой армопояса бетоном.

Игорь Первитин

Мастер-кровельщик

Задать вопрос

Конструкция четырёхскатной кровли купольного типа имеет довольно внушительную массу, поэтому количество шпилек нужно увеличить.
Для односкатной крыши достаточно диаметра шпилек в 14 мм. Для двускатной или четырехскатной оправдано применение крепежа диаметром 16-20 мм. Не экономьте на крепеже!

Шаг установки

Расстояние между стальными прутами не должно превышать полтора метра. При желании можете поставить шпильки для надёжного крепления мауэрлата хоть через каждые 50-60 см — это определённо будет мощнее.

Есть просто правило, проверенное практикой: где крепятся балки стропил, там и должны быть крепежи основы.

Длина шпильки

Общая длина крепёжных стержней в отдельных случаях доходит до 1 метра. Почему так? Достаточно посмотреть на особенности конструкции:

• Минимальный запас сверху оставляют около 4-5 см, этого хватает для установки шайбы и гайки.
• Брус для мауэрлата в толщину бывает до 20 см.
• Армирующий пояс также достигает по толщине 20 см.
• Верхние ряды кладки, сквозь которые должен проходить стержень — около 40 см.

На основании этих данных производится расчёт общей длины шпильки. Сам диаметр отверстий в брусе не нужно делать слишком большим — стержень должен входить свободно, но чтобы пиломатериал не болтался.


Поделиться в социальных сетях

Мауэрлат | Блог прораба Олега Клышко

мауэрлат

Здравствуйте, друзья, в данной статье поговорим о жесткой кровле. Информация в статье может пригодиться тем кто самостоятельно собирается делать крышу с деревянной стропильной системой.

Несколько лет работал кровельщиком, но делали крыши из наплавляемых материалов, крыши с жесткой кровли не делали.

Думал в эту вахту, будем заниматься жесткой кровлей, но поставка материалов и дела в нашей фирме идут не очень хорошо. Думаю в следующей статье рассказать о том, как в строительных фирмах объекты начинаются,  что происходит под закрытие стройки.

Заявку на материалы, я подавал еще в марте, но не поставили. Хотел вам наглядно с видео и фото показать все этапы устройства крыши из металлочерепицы. Надеюсь,  в данных работах я приму участие, а в статье рассмотрим узлы из проекта по устройству жесткой кровли.

Мауэрлат

Мауэрлат принимает нагрузку от веса крыши, которая равномерно распределяется на стены здания.  Изготавливают его из бруса сечением 150х150, 100х200 или досок 50х150 сбитые по три штуки сечением 150х150. Сечение зависит от веса жесткой кровли.

узел крепления мауэрлата

Монтаж крыши из металлочерепицы, шифера, керамической или гибкой черепицы начинается с работ по устройству деревянной стропильной системы, которая крепиться к стенам здания через мауэрлат.

В проекте объекта КПП (контрольно-пропускной пункт, монолитное здание из железобетона) мауэрлат это деревянный брус размером 100х200 миллиметров закрепленный   по парапету здания.

О пожарной безопасности, все изделия из дерева на крыши должны быть обработаны противопожарными пропитками. На стройке бригадир по кровли рассказывает, что кусок дерева обработанное противопожарной пропиткой кидали в огонь и сгорала только сердцевина, которая не пропиталась.

Пропитки защищают деревянные конструкции не только от огня, но и от грибка, синевы, древесных насекомых. При устройстве жесткой кровли своего дома, не забудьте обработать химическими пропитками дерево для увеличения  срока эксплуатации крыши.

Парапет здания это бетонный армированный пояс высотой 50 сантиметров от уровня плиты перекрытия. Можно назвать эту конструкцию фундаментом под мауэрлат.

Армирование парапета в здание КПП сделано из рифленой арматуры А500с  диаметром 16 миллиметров. Армирование заканчивается п-образными скобами приваренными к стержням арматуры стенок.

устройство парапета с креплениями под мауэрлат

Крепится  мауэрлат к зданиям из бетона, кирпича и дерева разными способами. В основном используют металлические шпильки. В нашем случае здание из железобетона и в проекте указан крепеж из шпилек М12 замоналиченных в бетоне.

Другой способ крепления мауэрлата  с помощью арматуры или анкерных болтов, в уже залитый бетоном или выложенный кирпичом парапет.  Брус укладывают в проектное положение,  предварительно сделав в нем отверстия для анкеров или арматуры.

Перфоратором бурят отверстие в бетоне. Сверло по бетону должно быть равно диаметру арматуры. После забивают арматуру в отверстия мауэрлата и парапета.

Как мы закрепили шпильки в парапет. В проекте КПП не показан узел крепления шпилек в металлическом каркасе парапета. Длина шпилек 22 сантиметра, приварили к ним арматуру. И закрепили  сваркой к металлическому каркасу. Шпильки стоят по всему периметру на расстояние 80 сантиметров друг от друга.

Шпильки мы покупали длиной в метр и по месту разрезали. Как выше было сказано брус у нас размером 100х200, шпильки установили, так чтоб они были выше мауэрлата на 4 сантиметра, над бетонным парапетом 14 сантиметров.

Укладывают мауэрлат на несколько слоев толя или рубероида для защиты конструкции от влаги. Закрепляют широкой шайбой и прикручивают гайкой на шпильке. Работа по закреплению мауэрлата, теоретически, закончена и следующий этап установка стропильной группы.

стропильная группа

Ниже предоставлено видео, как заливают бетонном фронтон здания.

Продолжение

Спустя неделю появился брус 100х200 обработанный противопожарной пропиткой и бригада уложила мауэрлат. При заказе бруса  на стропила совершил ошибку заказал общий объем, но не учел  размеры стропил 6,6 метров. Привезли стандартный брус по 6 метров. В итоге придеться наращивать стропила, что приведет к перерасходу материала.

уложенный мауэрлат

На блоге давно не было кроссвордов, оцените сложность  и отгадайте ПЕРВЫМ слово зашифрованное в кроссворде.

НАЖМИТЕ НА КРОССВОРД, ЧТОБ НАЧАТЬ ОТГАДЫВАТЬ

С уважением, Олег Клышко.

Крепление стропил к кирпичной стене своими руками

При строительстве кирпичного дома возникает множество трудностей, но все они довольно легко преодолеваются. Самая популярная сложность – крепление стропил к кирпичной стене, так как эта поверхность требует к себе самого чуткого отношения.

Угол сборки стропильной системы зависит от уклона ската крыши.

Мауэрлат и способы его установки

Инструменты и материалы:

• рулетка;
• бар 100*100;
• перфоратор;
• гидроизоляция;
• штифты, стальные стержни или деревянные клинья.

Всю схему крепления конструкции можно увидеть на рис. 1:

Рисунок 1. Схема крепления стропил к кирпичной стене: 1 — Обвязка; 2 — мауэрлат; 3 — Гидроизоляция; 4 — Стропила; 5 — Проволока; 6 — Фиксирующий анкер.

1. Переплет. Этот способ крепления осуществляется чаще всего, но для шпилек есть исключения.
2. Мауэрлат.
3. Гидроизоляция.
4. Стропила.
5. Проволока.
6. Стопорный анкер.

В самом начале нужно установить мауэрлат, так как с него начинается строительство. Перед его установкой с лицевой стороны укладывают резаный кирпич, чтобы закрыть его. Некоторые мастера после работы кладут кирпич, что тоже эффективно, но требует немного больше времени. В качестве гидроизоляции лучше использовать проникающие варианты, но если нет возможности их достать, или цена слишком велика, вполне можно обойтись рубероидом. После того, как рубероид будет раскатан на месте, его нужно обжечь газовой горелкой.

Существует 3 способа крепления мауэрлата:

1. Шпилька. Этот способ самый простой, так как нужно сделать в стене вертикальное отверстие на глубину 1/2 шпильки, на дно налить немного незастывающей мастики и погрузить туда металлический стержень. Сверху устанавливается брусок с проделанными в нужных местах отверстиями. Шаг крепления обычно составляет 30-40 см, так как увеличение скажется на прочностных свойствах.
2. Деревянные клинья. Все намного проще, ведь при кладке кирпича оставляются специальные зазоры, в которые будут устанавливаться клинья нужной длины. Просто нужно будет просверлить дрелью отверстия в брусе в выбранных местах и ​​скрепить их между собой. Клинья должны быть из древесины хвойных или более дорогих сортов, чтобы прослужили как можно дольше.
3. Стальные стержни. Шаг их установки 30-40 см, а способ идентичен деревянным аналогам. Такие стержни значительно дешевле деревянных, а их установка проще. Единственным недостатком является необходимость делать углубление в 3 ряда кладки, чтобы трещины с крыши не пошли от бокового давления по всему дому (работа с легкими материалами не требует таких предосторожностей, но лучше убедиться ).

Некоторые умельцы нагревают гидроизоляцию до вязкого состояния перед укладкой мауэрлата, улучшая тем самым сцепку. Такой ход невозможен при использовании мастик, так как для них он крайне губителен.

Основные монтажные работы

Инструменты и материалы:

Конструкция двускатной крыши: 1 — Стропила; 2 — Муфта; 3 —
мауэрлат; 4 — хребет.

• бар 80*200;
• Уголок стальной;
• рулетка;
• дисковая пила;
• карандаш и картон;
• проволока;

анкеры

• ;
• пробойник.

Теперь начинается установка стропил на стены. Стропильная система зависит от выбранного типа крыши, но чаще всего используется двускатная:

1. Стропила.
2. Муфта.
3. Мауэрлат.
4. Ридж.

Этот вариант достаточно прост в установке, к тому же не нужно будет делать дополнительные перегородки под крышей. В самом начале устанавливаются балки под стяжку с шагом 0,8-1,2 м в зависимости от веса кровельных материалов (для ондулина или камыша на глаз достаточно 1,2 м, тогда как для шифера — 0,8 м и не более) . Крепление к мауэрлату осуществляется с помощью специальных уголков из оцинкованной стали. Только теперь стена готова, можно приступать к монтажу стропил.

Их длина рассчитывается таким образом, что стена не ограничивает их длину, а балка выходит за ее пределы на 50 см. На стыке дерева и стены нужно вырезать треугольники, четко повторяющие контуры угла, с которым идет стык. Здесь лучше всего сделать картонный макет, по которому будут сняты мерки, и с помощью циркулярки произвести раскрой.

В самом начале между собой захватываются 3 балки, с 2 направляющими, и 1 коньком. Не стоит сразу жестко хватать коньковый брус, чтобы не напрягать материал. Поднимать нужно так, чтобы углы идеально совпадали. После того, как 1 сторона была поднята, необходимо поднять противоположную сторону и только после этого крепко зафиксировать их стальными уголками.

Каждый приподнятый брус сразу обматывается оцинкованной проволокой, после чего проволока переплетается и ведется вниз. На расстоянии 5 рядов кладки нужно перфоратором сделать отверстие, затем продеть проволоку на анкер и прикрутить до полной фиксации.
