Давление в расширительном бачке: системы отопления, водоснабжения, бойлера

Расширительный бак – приспособление, обеспечивающее всю систему обогрева помещения работоспособностью и надежностью. В статье мы рассмотрим давление в расширительном баке, виды баков, изучим требования к давлению, научимся их устанавливать и другое.

Содержание

1. Функция расширительного бачка для систем отопления
2. Виды и устройство расширительных баков
3. Какое давление воздуха должно быть в расширительном баке системы отопления
4. Проверка текущих показателей
5. Регулировка напора горячей воды в системе
6. Расчет необходимого объема бака
7. Формула расчета
8. К чему приведет недостаточный объем расширительного бачка
9. Как правильно подобрать расширительный бак
10. Установка бака в системе отопления
11. Установка расширительного бака в закрытую отопительную систему
12. Установка расширительного бака в открытую отопительную систему
13. Возможные проблемы
14. Заключение

Функция расширительного бачка для систем отопления

Предположим, что жидкий теплоноситель стал горячее всего на 15 градусов, что провоцируется интенсивностью функционирования нагревателя, что вызвала низкая температура снаружи. Подобное повышение температур воды в закрытых системах увеличит ее объем меньше, чем на процент.

Интересно! Как сделать отопление частного дома из полипропилена своими руками

Конечно, такая цифра не покажется большой. Тем не менее воду невозможно сжать, а значит со временем система страдает от избыточного давления.

Для сохранения элементов системы отопления вода должна иметь место, куда он сможет расшириться. В качестве такого пространства и производится установка расширительного бачка.

Если теплоноситель холодный, он не будет заполняться до конца, однако при высоких температурах воды становится больше, что сохранит давление на приемлемом уровне.

Виды и устройство расширительных баков

Существует всего три вида расширительных баков:

• Открытые;
• Закрытые;
• Мембранные.

Открытые расширительные бачки являются прямоугольной или цилиндрической емкостью, которую покрывает утеплительный слой. Она устанавливается сверху над системой отопления – обычно для этого используется чердак. Устройство дает возможность отслеживать уровни жидкости, и играет роль воздухоотделителя и воздухоотводчика.

Открытые расширители поддерживают давление на атмосферном уровне. Для них не нужен циркуляционный насос и подключение к электросети.

Есть еще один вариант. Расширители закрытого типа обладают следующими преимуществами:

• Автоматизация и возможность функционировать без регулярного стороннего контроля;
• Почти не пропускают кислород, из-за чего коррозия практически невозможна;
• Система на постоянной основе поддерживает показатели внутреннего давления;
• Воду можно заменить антифризом. Он может зимой оставаться в трубах, даже если помещение вы используете только летом. В открытой системе антифризом лучше не пользоваться, ведь он быстро испарится;
• Мембранный расширительный бак не потребует больших емкостей, из-за чего он не такой крупный, как открытый. Из-за этого он может устанавливаться практически где угодно. Бачок и котел не должны разделяться запорной арматурой.

Стоимость расширительного бака, мембрана которого меняется, будет выше, чем у баков с тем же объемом, мембрана которых не снимается. Однако при разрыве мембран нет необходимости менять весь бак.

К тому же, расширительные баки, мембрану которых можно заменить, подразумевают отсутствие контакта между водой и внутренними поверхностями бачка, что почти исключает вероятность появление коррозийного налета.

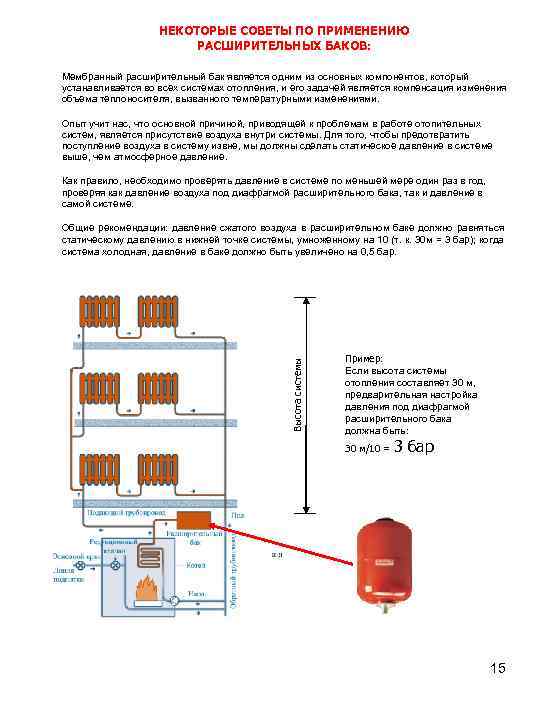

Какое давление воздуха должно быть в расширительном баке системы отопления

1 метр водного столба равняется одной десятой бар, а значит, отопительные контуры помещений и зданий с малым количеством этажей меняют показатели меньше, чем на один бара. Однако стандартное функционирование котла (насосные оборудования, воздухоотводчики) требует показание, превышающее указанное создателями устройства согласно паспорту, пользовательской инструкции.

При показателях давления до семи десятых бар любой газовый котел прекратит работу. Становится понятно – нормальная эксплуатация требует показателей в 1,2 бара. Самой мембраной в конкретной ситуации (при балансировании) будет создаваться чрезмерное давление, что поспособствует снижению начальных показателей ниже того, которое компенсируется.

Многие отопительные системы закрытых видов для помещений с малым количество этажей или квартир допускают уровень давления расширителя в районе от восьми десятых до 1 бара.

Проверка текущих показателей

Проверка давления бака проводится посредство ручного манометра, ведь зачастую камеры, наполняемые воздухом, оснащают стандартным ниппелем. Если имеются ввиду котлы газового типа, крепящиеся на стену, каждый компенсатор обычно располагается сзади, что затрудняет доступ, в особенности, если он располагается в труднодоступном месте.

Из-за этого рекомендуется использование небольшого шинного манометра, позволяющего фиксировать каждый показатель. Если по итогам наблюдается слишком малое давление, следует с этим разобраться.

Интересно! Что лучше — однотрубная или двухтрубная система отопления?

Регулировка напора горячей воды в системе

План по настройке водного напора включает:

1. Подсчет. От полученного значения необходимо отнять 0,2 атмосферы;
2. Перед монтажом необходимо избавить систему от воздуха до требуемого показателя;
3. Далее нужно присоединить емкость к трубам и пустить жидкость. Здесь не нужно спешить – необходимо подловить момент, когда установлен нормальный напор;
4. Далее подключается насос и закачивается жидкость перед получением рабочего уровня давления;
5. Впервые включается бак при максимальных температурах жидкости. В таком случае уровень объема жидкости сравняется со значением, учитывающим удельный уровень приращения.

Расчет необходимого объема бака

Перед покупкой и монтажом бака следует выяснить, какой объем бака требуется для корректного функционирования отопительного оборудования.

Формула расчета

Подобрать оптимальный размер можно посредством формулы:

V = (VL xE) / D

В формуле используется ряд обозначений:

• VL. Подразумевает общие показатели емкости системы отопления, включающие котельный объем, и объем каждого теплового аккумулятора (конвекторы, радиаторы и т.п.), и показатели вместимости трубопровода;
• E. Является обозначением коэф-та расширения жидкости;
• D. Обозначает уровень действенности расширителя.

У последней величины выражена зависимости от таких элементов: PV – максимально возможное давление, при котором система работает, PS – давление зарядки бачка с мембраной. Чтобы упростить расчеты, при эксплуатации в частных домах, достаточно PV, которое равняется 2,5 бара. PS здесь равняется статическому давлению в обогревательной системе.

К чему приведет недостаточный объем расширительного бачка

В монтаже расширителя малых объемов появляется серьезный риск нарушения функционирования всех отопительных систем и даже их полного прекращения функционирования. Уровни давления при настройке не должны опускаться ниже гидростатического давления по центру бака больше одной десятой бара.

Если давление опустилось ниже, в процессе заполнения в полезном объеме бака все будет наполнено водой, и последующий ее нагрев или расширение предоставит слишком малые объемы.

Как правильно подобрать расширительный бак

Основная рекомендация – расширительный бак должен быть не большего объема, чем системный теплоноситель. Обращайте на этот пункт достаточно внимания. Покупка бочка с недостаточным объемом полностью исключит его действенность.

Следует также уделять внимание и характеристикам бачка. Он должен функционировать и без проблем сохранять каждое рабочее свойство при любых допустимых температурах.

У мембраны обязательно присутствует способность справляться с вероятными перепадами давления. Саму возможность можно обеспечить посредством определенной гибкости.

Установка бака в системе отопления

Установка бачка – еще одна тема, требующая серьезного подхода и изучения нюансов перед установкой во исключение последующих казусов или неполадок.

Интересно! Что такое подпитка системы отопления, и какой клапан выбрать?

Установка расширительного бака в закрытую отопительную систему

Системы обогрева закрытые требуют определять расширитель еще в процессе проектирования согласно требованиям эффективности котла, протяженности каждой трубы, объема используемой жидкости. Далее должна следует проработать план, в котором указано каждое место установки каждого элемента, включая расширительный бачок. Отопительная система закрытого типа требует использовать мембранный бак.

Установка расширительного бака в открытую отопительную систему

Расширительные баки монтируются к отопительной системе открытого типа на чердаке и изредка туда необходимо доливать жидкость. Устройство должно располагаться на верхушке контура в силу особенности: горячие жидкости, как и каждый воздушный пузырек, поднимаются вверх, а остывающая жидкость сливается сама.

Возможные проблемы

Нередко владелец дома пытается выполнить работу самостоятельно, что будет касаться и установки бака. В таком случае ни у кого нет страховки от ошибки при настройке техники:

• Низкий уровень качества. Инструменты либо низкого качества, либо просто отсутствуют;
• Некачественные уплотнители или дешевые герметики в соединениях. Если использовать вещества, которые не предназначены для высокой температуры, появляется риск появления течей при нагревании теплоносителя;
• Расширитель устанавливается в недоступных местах. Если выбирать резервуар без необходимых расчетов, появляется риск поломки котла или неправильного функционирования.

Заключение

Расширительный бак – приспособление, которое часто используется в различных отопительных системах. Существует два варианта, каждый из которых подойдет в определенной ситуации. Установка бака может быть произведена самостоятельно, но лишь при должном подходе.

Читайте далее:

что делать, если падает или растет

Для обеспечения частного дома теплом и горячей водой все чаще монтируют системы отопления, чаще закрытого типа. Хотя грамотный монтаж и решает практически все проблемы, но для безопасной эксплуатации при комфортных условиях необходимо еще и контролировать давление в контуре системы.

В этой статье мы расскажем, какое должно быть оптимальное давление в системе отопления и что делать, если оно начало падать или расти.

Зачем держать систему под давлением и какое оптимальное значение

Рабочее давление системы отопления состоит из суммы двух других: статического и динамического. Статическое (или естественное) – образуется силами гравитации нашей планеты, примерно 1 бар (атмосфера) на каждые 10 метров высоты. Динамическое же создается узлами системы, например, циркуляционным насосом или расширительным баком.

Оптимальным рабочим давлением в системе отопления частного дома считается 1,5-2 атмосферы. При его падении эффективность отопления снижается, при превышении возможны аварии, которые приводят к разрывам труб и радиаторов.

Стоит отметить, что в многоквартирных домах норма только увеличивается:

• 5 этажей – до 4 бар;
• 10 этажей – до 7 бар;
• больше 10 этажей – до 12 бар.

Связано это с тем, что в трубы в таких домах дополнительно должны выдерживать кратковременные превышения давления (или гидроудары).

Максимальное давление, которое может выдержать система определяется самым слабым узлом в контуре. Обычно это котел, который обычно может выдержать до 3 бар.

Падает давление в отопительной системе: причины и что делать?

Давление системы в холодном состоянии меньше нормы. Но как только включается циркуляционный насос и котел – оно увеличивается. После теплового расширения воды показатели доберутся до вышеуказанных цифр.

Поэтому, если давление стало падать значит появилась проблема внутри контура:

• разгерметизация труб или радиаторов;
• проблема с котлом – появление трещин, засорение теплообменника или разгерметизация отдельных узлов;
• неисправность расширительного бака – повреждение мембраны или нипеля;
• поломка циркуляционного насоса.

Прежде чем приступить в диагностике всей системы, убедитесь, что давление действительно падает. Вполне может быть, что неисправен сам манометр. Сравните его показания с переносным прибором – может проблемы никакой и нет. Но если факт падения подтвердился – смело начинайте с циркуляционного насоса.

Неисправность циркуляционного насоса

Проверьте работоспособность насоса: возможно, по какой-то причине он перестал обеспечивать необходимый напор. Насос обычно изнашивается быстрее, чем другие узлы системы, поэтому специалисты рекомендуют предусмотреть запасной. Он сможет обеспечивать циркуляцию теплоносителя в трубах, не давая им замерзнуть, пока обслуживается основной насос.

Вполне вероятно, что насос будет исправен, но из-за проблем с электроснабжением к нему не поступает электричество. Как только мы убедились, что насос исправен, корректно настроен и полностью обеспечен электропитанием, переходим к отопительному контуру.

Разгерметизация и утечка теплоносителя

Если трубы открыты и доступ к ним не затруднен, то проверить утечку жидкости можно самостоятельно. Пройдите по всему отопительному контуру, тщательно изучая котел, трубы, краны, радиаторы и места их соединения.

Если батареи целы и следов луж нет, вероятно, что вода просто успевает испариться. Положите под трубы листы бумаги или салфеток. Проверьте бумагу спустя несколько часов. Если влажная – однозначно протечка.

Если трубы скрыты или доступ к ним затруднен, тогда возможна только с помощью специального оборудования. Сливается весь теплоноситель из отопительного контура, затем к трубам подключается компрессор, который закачивает воздух внутрь системы. В местах протечки будем слышен характерный звук.

Падение давление в котле отопления

Следующий на очереди – отопительный котел. Причины падения давления в нем могут быть следующие:

• трещины в теплообменнике или его засор;
• неисправный кран подпитки;
• неисправный трехходовой клапан;
• проблема с предохранительным клапаном;
• неисправен манометр.

Более подробно все неисправности котла отопления мы рассмотрели в этой статье.

Дефекты расширительного бака

Если все остальные узлы отопительного контура исправны, продиагностируйте расширительный бак. Здесь возможны две проблемы: износилась мембрана между секциями или ниппель сверху стал пропускать воздух. В любом случае бак не подлежит ремонт и его нужно будет заменить.

Рост давления в системе отопления: причины и что делать?

Рост давления более опасен, чем его падение — в этом случае возможно повреждение отопительных приборов и возникновение аварий.

Причин для повышения может быть несколько:

• неисправные датчики — проконтролируйте их показания, возможно просто сбоят;
• где-то перекрыта запорная арматура — просто откройте краны, если это так;
• в контуре образовались воздушные пробки — решить можно с помощью установленных возхдухоотводчиков;
• засоры фильтров — прочистите или просто замените;
• в контур попадает лишняя жидкость — возможно протекает или неплотно закрыт кран подпитки, проверьте его.

Как избежать проблем

Хотя диагностику вы можете провести и сами, но потратите много времени и сил. Для ремонта системы отопления лучше обратитесь к специализированной организации. Благодаря многолетнему опыту и современному оборудованию они быстро определяет причину неисправности и устранят ее.

Избежать всех этих проблем можно просто соблюдая следующие рекомендации:

• подберите оптимальное и качественное оборудование, не скупитесь и не покупайте самое дешевое – при высоких нагрузках оно не сможет обеспечить вам безопасность;
• проведите грамотный и качественный монтаж отопительной системы, в этом случае все узлы будут работать в пределах рабочей нагрузки, предусмотренные производителем;
• проводите регулярное сервисное обслуживание, минимум раз в год: до отопительного сезона или сразу после него;
• обязательно соблюдайте требования изготовителя, указанные в инструкции к оборудованию.

Только соблюдая все эти пункты вы не только увеличите срок эксплуатации своего оборудования, но и сможете обеспечить его эффективную и бесперебойную работу.

Виды и назначения расширительного бака. Расширительный бак для отопления статьи. Виды и назначение гидроаккумуляторов. АКВА-ДІМ

ГИДРОАККУМУЛЯТОРЫ — РАСШИРИТЕЛЬНЫЕ БАКИ.

Расширительный бак для отопления — назначение и состав.

Неотъемлемой частью системы индивидуального отопления есть специальная емкость, с помощью которой в процессе нагрева гасится повышения давления воды в сети. Эта емкость — и есть расширительный бак для отопления, она выглядит как корпус из металла с резиновой внутренней мембраной.

Разновидности баков зависят от их конструкции: промышленность предлагает как открытые, так и закрытые мембранные модели.
Баки открытого типа на сегодняшний день считаются технически устаревшими и применяются редко.

Баки закрытого типа могут содержать внутри мембрану по типу диафрагмы или мембрану в виде баллона.
Первый вариант в основном используется в небольших баках, а второй — в больших. Баллонные мембраны можно заменять по мере износа, а диафрагменные не подлежат замене.

Расширительный бак для отопления — схема установки в открытой и закрытой системах.

Что такое расширительный бачок и для чего он нужен? Само его название подсказывает: для расширения.

При фиксированной массе теплоносителя в контуре отопления и трубах, эластичность которых стремится к нулю, с изменением температуры теплоносителя неизбежно будет меняться давление в системе. Тепловое расширение, помните?

Вода или любой другой теплоноситель, нагреваясь, расширяются. Как только усилия превысит прочность трубы или радиатора на разрыв… Бум!

Причина возможной аварии — в том, что вода меняет свой объем при нагревании, остается практически несжимаемой. Отсюда же и такое понятие, как гидроудар: упругие взаимодействия в жидкой среде, упрощенно говоря, отсутствует.

Очевидное решение — создать в системе резервуар с легкосжимаемой субстанцией — воздухом. При увеличении объема воды при наличии такого резервуара давление вырастет незначительно.

Полезно: чтобы кислород из воздушного резервуара не способствовал коррозии труб, растворяясь в воде, в бачках для закрытых систем он отделен от воды резиновой мембраной.

Однако мы описали только одну из функций расширительного бака. Кроме закрытых систем отопления частных домов с фиксированными объемами и контура, и теплоносителя в нем, расширительный бак можно обнаружить:

— В открытых системах, контактирующих с атмосферным воздухом.

— В системах централизованного отопления с верхним розливом.

Случай, если расширительный бак находится на чердаке и соединяется непосредственно с подающим трубопроводом домовой системы отопления. В обоих описанных случаях монтаж расширительного бака отопления нужен для того, чтобы избавиться от воздушных пробок. Перепад между двумя нитями в случае центрального отопления — всего лишь около двух метров. В системах отопления частных домов с естественной циркуляцией — и того меньше.

Вариант, при котором перепад напора воды никак не может выдавить воздушную пробку из верхней части отопительной системы. Отсюда простое решение: поставить какую-то емкость для сбора воздуха там, где он будет накапливаться, и при запуске системы стравливать его. В случае открытой системы, конечно, какие-то активные действия не нужны.

Весь воздух в системе будет вытеснен вверх и попадет в расширительный бак. В открытой системе он тут же воссоединится с атмосферой. В закрытой — будет ждать, пока владелец дома откроет воздушный кран.

Как и где ставить расширительный бак.

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Где там инструкция по установке расширительного бачка?

ОТКРЫТАЯ СИСТЕМА. В этом случае ответ подскажет простой здравый смысл. Открытая система отопления представляет собой, по сути, один большой сосуд сложной формы со специфическими конвекционными потоками в нем. Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком.

2. Беспрепятственное перемещение пузырьков воздуха туда, куда они бросятся в любом сосуде с любой жидкостью. Вверх.

Выводы очевидны:

Установка расширительного бака отопления в открытой системе всегда выполняется в ее верхней точке. Чаще всего — наверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хотя вам и придется их проектировать) — в верхней точке разлива на чердаке. Сам бачок для открытой системы не требует запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора). Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в его люк можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обыкновенным ведром.

ЗАКРЫТАЯ СИСТЕМА.

Здесь и к выбору стороны, и к его монтажу придется отнестись достаточно серьезно. Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах. Монтаж расширительного бака системы отопления оптимальный в том месте, где течение воды наиболее близко к ламинарного, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке разлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и тушить гидроудары, а воздух мы прекрасно стравить через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

Баки в заводской комплектации иногда обеспечиваются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он. Если нет — докупить и смонтировать рядом с баком.

Электрические и газовые котлы с электронными термостатами часто поставляются со встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.

Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.

Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.

Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяет отопления с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшие золотником предохранительного клапана, к сожалению, не так уж редка.

Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.

Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с ней на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном. Внимание! На фото насос под электрокотлом расположен НЕПРАВИЛЬНО! Ось вращения крыльчатки насоса должна быть параллельна полу.

ШТАТНОЕ МЕСТО В СИСТЕМЕ.

Устройство расширительного бака системы отопления с грушевидной мембраной, устройство расширительного бака. Расширительный бачок для отопления открытого типа рекомендуется монтировать в самой верхней точке здания — на крыше дома или на его чердаке. Бак при этом утепляется изоляционными материалами, чтобы вода в нем не замерзала и соединяется с обратным трубопроводом, чтобы не допустить закипания.

В случае переполнения предусмотрен сброс воды из бака в канализацию. Мембранный расширительный бак для отопления монтируется для удобства обслуживания рядом с отопительным котлом. Необходимые условия: соединение с обратным трубопроводом во избежание вскипания воды, а также манометр и клапан для ручного регулирования давления. Особое внимание уделяется качественному креплению, поскольку масса бака после наполнения водой сильно растет.

ВАЖНЫЕ РАБОЧИЕ ПАРАМЕТРЫ.

Для расширительных устройств наиболее информативными являются максимальные значения рабочей температуры и рабочего давления. По данным производителя, в современных баках температура носителя может достигать + 120 градусов. Рабочее давление в расширительном бачке отопления поддерживается от 2 до 4 бар в обычном режиме и 6-10 бар на пиковых значениях.

Для закрытых баков определяющий элемент — это мембрана, а точнее — материал, из которого она сделана.

Она должна иметь термоустойчивостью и при этом высокой эластичностью.

Выбирая бачок, следует ознакомиться со следующими характеристиками мембраны, как долговечность, рабочая температура, водостойкость и соответствие санитарно-гигиеническим нормам.

Полезная информация по продукции разного типа назначения >>

Давление в котле или давление в системе

Давление в вашем котле или в системе центрального отопления может оставаться нормальным в течение многих лет, но когда оно падает (или поднимается слишком сильно), вам нужно знать, что делать дальше!

Давление котла или давление в системе центрального отопления?

Давление в котле и давление в системе центрального отопления — это одно и то же. Домовладельцы обычно называют это давлением котла, а инженеры-теплотехники называют это давлением системы центрального отопления.

Где проверить давление в котле и почему оно меняется

В системе центрального отопления в Великобритании и Европе давление в котле или системе центрального отопления обычно измеряется в барах. Один бар равен 14,5 фунтов на квадратный дюйм (фунтов на квадратный дюйм).
В течение многих лет системы центрального отопления имели «открытую вентиляцию» с питательным и расширительным баками (известными как F&E бак или напорный бак), обычно на чердаке. Почти все эти напорные баки были оснащены поплавковым клапаном (шаровым краном), который автоматически доливал воду в систему центрального отопления по мере необходимости.

Аналоговый манометр. Красный указатель является всего лишь рекомендуемым индикатором давления и, возможно, был перемещен. Черная стрелка показывает фактическое давление в системе. При холодной системе отопления давление должно быть в пределах от 1 до 1½ бар

При выключенной системе отопления единственным давлением в котле и радиаторах было давление от веса воды выше этой точки (статическое давление). Чем выше располагался напорный бак над радиаторами, котлом и трубопроводами, тем выше было статическое давление. В типичном доме уровень воды в напорном баке может быть примерно на 18 футов (5,5 м) выше самой нижней трубы в системе отопления, поэтому максимальное давление будет немногим более 0,5 бара (полбара).

За последние 20 лет в домах стали устанавливать все больше и больше комбинированных котлов, а также ряд некомбинированных котлов закрытой системы. За очень редкими исключениями, в системах центрального отопления с комбинированными или системными котлами не используется напорный бак. Система центрального отопления герметична (закрыта) и находится под давлением, обычно от 1 до 1,5 бар (холод). Это давление является давлением котла.

Когда система нагревается, вода расширяется, занимая больше места. Давление в котле немного повысится, обычно до половины бара. Положение циркуляционного насоса в системе также может немного изменить давление на манометре.

Иногда в одной системе отопления используются два манометра. Система центрального отопления может иметь котел внизу и отдельный расширительный бак и наполнительный контур наверху. В этом случае может быть установлен манометр котла внизу, встроенный в котел, и отдельный манометр наверху, рядом с расширительным баком и заливным контуром. Они оба измеряют давление в системе центрального отопления.

Если заправочная петля находится наверху, там находится манометр наверху, чтобы вы могли считывать давление во время заполнения системы. В противном случае вам пришлось бы, чтобы кто-то внизу считывал показания манометра котла.

При наличии двух манометров их показания могут различаться, но они должны быть достаточно близкими, примерно в пределах 0,3 бар. Причина, по которой они не читают одинаково, может быть отчасти в том, что они дешевы и не очень точны, но также и в том, что они находятся на разных высотах в системе. Вы ожидаете, что манометр, который находится ниже в системе, будет показывать немного выше, потому что над ним больше веса воды. Если датчики находятся на расстоянии 5 метров друг от друга (по вертикали), разница между ними должна составлять около 0,5 бар.

Манометр котла Worcester Greenstar. Давление никогда не должно быть в красных зонах, независимо от того, горячая система или холодная.

Герметичные системы центрального отопления всегда должны иметь манометр (обычно круглый, аналоговый, циферблатный, но иногда цифровой манометр с дисплеем на котле).

Некоторые датчики имеют две стрелки, одну красную и одну черную. При наличии двух стрелок обычно черная стрелка показывает фактическое давление в котле. Красный указатель просто установлен, чтобы показывать нормальное установочное давление. Если красный указатель можно повернуть, чтобы изменить его положение, игнорируйте его. В любом случае, он может указывать не в том месте. Здесь важен указатель, который вы не можете изменить напрямую (обычно черный).

Многие манометры, например, на пароконвектомате Worcester Greenstar, имеют только одну стрелку. Указатель должен находиться в зеленой зоне. Если зеленая зона узкая, давление должно быть немного выше ее, но не выше 2,5 бар.

Зеленая зона на манометре котла Worcester Greenstar на картинке — широкая зона. При этом указатель всегда должен быть зеленым. Котел может перестать работать, если давление в системе упадет в красную зону до нуля.

Если давление в бойлере поднимается в противоположную красную зону, до 3 бар или выше, возникает проблема, которую необходимо найти и устранить. Подробнее об этом ниже.

Комбинированные (комбинированные) котлы и котлы с закрытой системой всегда должны иметь предохранительный клапан сброса давления. Этот клапан открывается, чтобы слить воду из системы через предохранительную трубу, если давление в котле (давление в системе центрального отопления) становится слишком высоким.

Предохранительный клапан сброса давления на 3 бар с манометром системы, прикрепленным, но направленным в сторону

Эти предохранительные клапаны обычно настроены на выпуск воды, если давление поднимается выше 3 бар. В домах, которые не являются частью системы центрального отопления, есть и другие предохранительные клапаны. Эти клапаны могут работать при более высоком давлении, а в жилых помещениях они обычно устанавливаются на невентилируемых баллонах с горячей водой. Однако для предохранительных клапанов в котлах и бытовых системах центрального отопления в Великобритании и Европе нормой является 3 бар.

Большинство предохранительных клапанов (предохранительных клапанов) на 3 бара имеют красный колпачок (иногда они могут быть черными). Поворот колпачка поднимает клапан с внутреннего седла и выпускает воду по предохранительной трубе. Это снижает давление, но вы не должны использовать этот метод для преднамеренного снижения давления, если только это не экстренная ситуация. Вместо этого найдите сливной кран в системе.

Если клапан на 3 бара срабатывает либо автоматически из-за того, что давление в котле стало слишком высоким, либо вручную путем поворота красной крышки, седло клапана или резиновое уплотнение клапана может быть загрязнено мусором, переносимым с водой системы центрального отопления.
Если седло или уплотнение загрязнятся, предохранительный клапан не сможет правильно закрыться, и тогда его необходимо будет заменить.

Однако в аварийной ситуации, когда из котла или системы центрального отопления протекает вода, самый быстрый способ сбросить давление в системе может состоять в том, чтобы повернуть красную крышку. Вам, вероятно, придется заплатить, чтобы заменить предохранительный клапан, но вы можете предотвратить более значительный ущерб.

Количество воды, которое необходимо слить для сброса давления в котле с 3 бар до нуля, обычно не превышает 10-15 литров. Как только давление упадет, большинство утечек будут капать очень медленно, а может и не капать вообще.

Еще одна модель предохранительного клапана на 3 бара. Поворот красного колпачка вручную открывает клапан и позволяет воде системы отопления выйти из предохранительной трубы

. Красная колпачок может иметь разную форму, но обычно он имеет рифленую (ребристую) форму для облегчения захвата. В некоторых предохранительных клапанах на 3 бара используется рычаг, обычно красного цвета. Вы поднимаете рычаг, чтобы открыть клапан и сбросить давление.

Нормальные изменения давления в котле

При нормальной работе давление в котле изменяется. Когда система холодная и выключена, мы ожидаем, что давление будет между 1 и 1,5 бар. Чуть ниже этого или чуть выше — не проблема. Когда включается насос, давление может немного повышаться или понижаться. Этот эффект мгновенный, и это не проблема. Будет ли это небольшое повышение или небольшое падение, зависит от направления насоса и его расположения относительно манометра.

По мере нагревания системы давление должно медленно повышаться. К тому времени, когда система полностью прогреется, подъем обычно составляет до половины бара. Это повышение должно быть медленным и прогрессивным, занимая столько времени, сколько требуется системе для достижения полной температуры, обычно от 15 до 30 минут.

Величина нормального подъема давления зависит от системы. Он связан с размером системы (количество воды в ней содержится) и размером расширительного бака, который должен присутствовать во всех герметичных системах. Мы не ожидаем, что повышение давления в котле между холодным и горячим будет более чем на полбара.

Если повышение давления из-за холода быстрое и превышает полбара, обычно это проблема. Если рост больше 1 бара, почти наверняка есть проблема. Мы подойдем к этому немного позже, но сначала полезно понять, почему происходит нормальное повышение давления.

Как работают расширительные баки центрального отопления

Вода расширяется при нагревании. В старомодной системе с открытой вентиляцией и напорным баком расширяющаяся вода просто немного отступала в напорный бак, слегка повышая уровень. В герметичной системе расширяющаяся вода может привести к разрыву труб, радиаторов или бойлера, поэтому расширение необходимо компенсировать. Это делается путем установки расширительного бака в систему. (Расширительные баки также называют расширительными камерами. )

Расширительный бак представляет собой камеру с гибкой диафрагмой из бутилкаучука посередине. С одной стороны диафрагмы находится вода системы центрального отопления; с другой стороны — газ, либо воздух, либо азот (для удобства будем считать, что это воздух). При изготовлении воздушная сторона накачивается примерно до ¾ бара для расширительного бака, установленного внутри котла, или до 1½ бара для вспомогательных расширительных баков (это дополнительные, внешние расширительные баки).

На расширительном баке установлен клапан автомобильного типа (клапан Шредера), позволяющий накачивать воздушную сторону. Когда воздушная сторона расширительного бака накачивается на производстве, резиновая диафрагма прижимается прямо к другой стороне расширительного бака, так что металлический бак наполняется воздухом. Затем расширительный бак подключается к системе центрального отопления.

Соединение с системой центрального отопления находится на водяной стороне резиновой диафрагмы.
Когда система заполнена водой и находится под давлением 1½ бар, резиновая диафрагма во внутреннем расширительном баке котла отодвигается примерно до середины расширительного бака (это возможно, поскольку такие газы, как воздух, могут сжиматься). Воздушный карман сжимается примерно до половины своего объема, а его давление удваивается, примерно до 1½ бар, чтобы соответствовать давлению воды.

Когда система нагревается, вода расширяется, и в расширительный бак поступает больше воды. Давление растет медленно и неуклонно по мере того, как диафрагма движется в сторону воздуха, немного сдавливая воздушный карман. Поскольку диафрагма гибкая, она движется так, что давление воздуха и давление воды остаются согласованными друг с другом. Тот факт, что воздушная сторона может быть пережата, предотвращает значительное повышение давления на водяной стороне, которое может привести к разрыву системы.

Где пополнить давление в котле

Если вы можете найти руководство по установке и обслуживанию котла, оно, как правило, содержит схемы и подробные сведения о том, как пополнить систему. Способ заполнения также может быть указан в инструкции по эксплуатации. Если у вас есть инструкции, следуйте им, а не описанному ниже методу. Если у вас нет копии, попробуйте поискать в Google руководство по эксплуатации вашего котла. Часто можно найти бесплатную копию.

Производители котлов , а не , хотят, чтобы вы использовали умягченную воду для пополнения системы центрального отопления. (Мы тоже не знаем, почему.) Они имеют в виду воду, умягченную с помощью ионообменного (регенерированного солью) умягчителя воды. Мы не думаем, что они возражают против встроенных магнитных или электролитических ингибиторов образования накипи. Если у вас есть устройство для смягчения воды, переключите его на жесткую воду (байпасный режим), пока вы доливаете воду в систему центрального отопления.

Начните с проверки давления в холодной системе. Если давление ниже ¾ бара (0,75 бара), мы его увеличим до уровня где-то между 1 и 1½ бара.

Гибкий наливной шланг с металлической оплеткой, соединенный между двумя клапанами.

Герметичные системы заполняются с помощью наливной петли или какого-либо наливного соединения. К сожалению, существует много разных видов, и они могут выглядеть совершенно по-разному. Первоначально они имели форму гибкого шланга с металлической оплеткой, соединенного между двумя клапанами. Обычно они находились рядом с котлом, но не являлись его частью. Эти гибкие плетеные шланги все еще существуют.

В настоящее время заправочные патрубки встраиваются в котел как неотъемлемая часть, обычно доступ к ним осуществляется снизу котла. У многих есть два клапана, по одному на каждом конце звена. У некоторых есть «ключ», который необходимо вставить перед открытием заправочных клапанов и снять после их закрытия. Другие имеют подпружиненный рычаг, который при поднятии позволяет воде поступать в систему центрального отопления.

Водные правила предусматривают строгие правила подключения запасенной воды в системах центрального отопления к чистой водопроводной питьевой воде. Регуляторы предназначены для предотвращения любого риска попадания загрязненной воды обратно в водопроводную сеть. Наполнительную петлю или звено разрешается подсоединять только во время фактического процесса наполнения (или доливки) и сразу же после этого отсоединять.

Помимо возможности разъединения, узел должен иметь запорный клапан на каждом конце и двойной обратный клапан. Двойной обратный клапан представляет собой два обратных клапана на линии с контрольной точкой между ними. Устройства заливных звеньев, встроенные в котлы, должны быть спроектированы в соответствии с этими правилами.

Синий инструмент для заливки, прикрепленный к клапанам под котлом Ultracom 2 cxi. Зеленый воротник является частью заливной горловины, а желтый рычаг — нет; он изолирует газ

Был большой штраф за оставление контура заливной горловины подключенным. Примерно в 1990 году этот штраф составлял 400 фунтов стерлингов, и несколько установщиков были оштрафованы за то, что оставили контур на месте. Мы никогда не слышали, чтобы кто-либо из домохозяев был оштрафован, но правила применялись к ним в равной степени. Несколько лет спустя штраф был увеличен до 1000 фунтов стерлингов, но в последнее время мы не слышали о соблюдении правил.

Хотя мы понимаем необходимость защиты питьевой воды, правила всегда казались слишком чрезмерными. Если запорные клапаны на каждом конце закрыты, но контур остается подключенным, загрязненная вода должна будет проходить обратно через 2 закрытых клапана и 2 обратных клапана (против нормального направления потока).

Также почти всегда будет попытка перейти от системы с более низким давлением к системе с более высоким давлением (что невозможно без приложения дополнительной силы). Это более чем маловероятно, но если вы не хотите рисковать штрафом, отсоедините заливную петлю!

Слишком много времени ушло бы на то, чтобы просмотреть все методы наполнения различных производителей. Если у вас нет внешней плетеной петли-наполнителя, вам необходимо ознакомиться с Инструкцией по установке и обслуживанию производителя вашего котла. Эта информация также может быть указана в инструкции по эксплуатации вашего котла.

Для заполнения системы центрального отопления (или для повышения давления в котле) с помощью плетеной петли необходимо сначала подсоединить плетеный шланг с обоих концов. На каждом конце клапана в месте подсоединения шланга может быть завинчивающаяся крышка. В этом случае перед снятием колпачков и подсоединением шланга необходимо убедиться, что оба запорных клапана закрыты. Как только шланг подключен, вы открываете один клапан (на самом деле не имеет значения, какой именно). Затем, наблюдая за манометром, вы медленно открываете другой клапан.

Вы должны услышать шипение воды в системе. Когда давление в системе становится достаточно высоким, вы закрываете второй клапан, а затем первый клапан. Когда оба закрыты, вы отсоединяете наливной шланг в оплетке и устанавливаете на место все колпачки.
Если система центрального отопления уже заполнена водой и из нее удален воздух, требуется на удивление мало дополнительной воды, чтобы поднять давление с нуля до 1½ бара. Это зависит от размера системы центрального отопления, но в большинстве домов это всего около 10 литров.

Если в вашей системе центрального отопления используется внешний расширительный бак, а не встроенный в котел, количество воды, необходимое для повышения давления в котле с нуля до 1½ бара, может составлять всего литр. Это предполагает, что система центрального отопления уже была заполнена водой и воздух был удален. Причина, по которой при использовании внешнего расширительного бака может потребоваться меньше дополнительной воды, заключается в том, что внешние баки обычно изготавливаются с предварительным давлением 1½ бар.

Если давление в котле поднимается только до 1½ бар, при холодной системе вода не поступает в расширительный бак, так как давления воды недостаточно для сжатия воздуха внутри расширительного бака.
Однако по мере нагрева системы давление воды будет увеличиваться, и вода начнет поступать в расширительный бак, сжимая воздушный карман на другой стороне диафрагмы. При этом давление в котле немного повысится.

Если установлен внешний расширительный бак и давление в холодном котле составляет 1 бар, может наблюдаться быстрый рост давления в котле по мере нагрева системы. Это связано с тем, что при предварительном давлении 1½ бар расширительный карман во внешнем баке доступен только после того, как давление в котле достигнет 1½ бар. Как только давление в системе достигает 1½ бара, оно будет расти гораздо медленнее, так как большой воздушный карман во внешнем расширительном баке начинает сжиматься.

Если для замены вышедшего из строя расширительного бака котла был установлен внешний расширительный бак, мы бы предпочли, чтобы предварительное давление в новом баке было снижено до ¾ бара и 1 бара. Это поможет немного снизить максимальное давление в системе (в котле, радиаторах и трубопроводах).

Давление в бойлере остается слишком высоким

Если давление в бойлере остается слишком высоким, несмотря на слив воды из системы через сливной кран, это свидетельствует о неисправности. В этом случае следует проверить, куда сбрасывает воду предохранительная трубка от предохранительного клапана на 3 бара. Обычно это прямо снаружи через стену или во внутреннюю тарелку.

Тарелка представляет собой воронкообразную конструкцию, в которой вода проходит вниз по верхней трубе через воздушный зазор, а затем следует по другой трубе из здания или во внутреннюю дренажную трубу. Эти тарелки обычно имеют длину около 6 дюймов (15 см) и сделаны из черного пластика.

Если системная вода проходит через предохранительную трубу, а манометр котла постоянно показывает более 3 бар, несмотря на слив воды, возможны две причины: оставлен открытым или не полностью закрытым. В этом случае система постоянно пополняется. Клапаны наполнения должны быть закрыты, а петля отсоединена. Воду необходимо будет сливать до тех пор, пока давление в системе (холодной) не упадет примерно до 1½ бар. Если вода продолжает проходить через предохранительный клапан на 3 бара, а давление в котле падает, предохранительный клапан необходимо заменить.

Если наполнительный контур отсоединен, но давление в котле все еще остается слишком высоким, несмотря на то, что часть воды была слита из системы центрального отопления через сливной кран, вероятной причиной является пластинчатый теплообменник. Пластинчатые теплообменники являются вторичными теплообменниками. Котлы без комбинированной системы не имеют вторичных теплообменников, но почти все комбинированные котлы имеют.

Эта неисправность, которая вызывает постоянно высокое давление, является внутренней утечкой во вторичном теплообменнике (пластинчатом теплообменнике). Это теплообменник в котле, в котором системная вода отделена от чистой водопроводной воды рядом металлических пластин.

По сути, горячая вода системы (нагретая котлом) перекачивается через канал во вторичном теплообменнике. Чистая холодная водопроводная вода проходит по отдельному пути на пути к горячим кранам. Эти пути длинные и «свернуты» друг вокруг друга так, что их стенки всегда соприкасаются. Тепло проходит через стены, разделяющие проходы, так что вода центрального отопления косвенно нагревает водопроводную воду.

При протечке через стену между двумя путями водопроводная вода высокого давления попадает в магистраль системы отопления, повышая давление в системе отопления. Давление обычно повышается до чуть более 3 бар, что приводит к открытию предохранительного клапана.

Так как давление в системе отопления постоянно повышается из-за утечки, манометр держится на отметке около 3 бар и вода постоянно проходит через предохранительный клапан и из предохранительной трубы. В этом случае вторичный теплообменник (и, возможно, предохранительный клапан) необходимо заменить.

Сильные колебания давления в бойлере

Сильные колебания давления в бойлере вызваны выходом из строя или выходом из строя расширительного бака. Дополнительную информацию можно найти в нашей статье «Неисправности расширительного бака». Существует также временный обходной путь, позволяющий поддерживать работу центрального отопления в случае выхода из строя расширительного бака, по крайней мере, до тех пор, пока вы не замените его.

Давление в бойлере падает, но не достигает высокого уровня

Если при доливке давление в бойлере продолжает снижаться, но давление не колеблется ненормально, скорее всего, это предохранительный клапан на 3 бара. После срабатывания клапана, автоматически за счет повышения давления или вручную, он может не закрыться полностью. Поскольку клапан придется заменить, если он продолжит протекать, теперь нет ничего плохого в том, чтобы снова управлять им вручную, чтобы посмотреть, очистит ли он его.

Если повернуть красный колпачок, внутренний клапан поднимется с седла, и вода из системы потечет. Дальнейшее скручивание вызовет лязг, когда он упадет на свое место. Вы можете повторить это, повышая давление в котле по мере необходимости. Если после этого давление держится, вам повезло. Если нет, то нужно менять клапан.

Давление в котле продолжает падать

Если давление в вашем котле продолжает падать, несмотря на доливку, есть 3 места, где можно посмотреть:

Вода видна, когда она проходит через поддон из верхней трубы в нижнюю

Первая это вода, проходящая через предохранительный клапан и предохранительную трубу. Обычно это сбрасывает воду снаружи, где она видна. Следуйте по маршруту предохранительной трубы от предохранительного клапана с красной крышкой.
Иногда предохранительная труба заканчивается канализационной трубой внутри дома. В этом случае должна быть установлена ​​чашечная посуда.

Тарелка представляет собой воронку, позволяющую видеть протекающую воду. Вода, проходящая через предохранительный клапан и предохранительную трубу, является наиболее распространенной причиной потери давления.

вторая причина потери давления в котле встречается очень редко. В конденсационных котлах при негерметичности внутренней стенки теплообменника системная вода может попасть в отстойник для конденсата и выйти через конденсатную трубу. Мы видели, как это произошло однажды, с котлом Greenstar Ri, которому было более 8 лет. Производители, Worcester Bosch, отлично справились и заменили теплообменник бесплатно.
Неконденсационный котел может протечь таким образом. Если есть очень медленная утечка из теплообменника в камеру сгорания, она может испариться, не проявляясь снаружи. Давление в системе будет постепенно снижаться. Осмотр камеры горелки должен показать это.

Третьей причиной потери давления является внутренняя утечка в системе из котла, органов управления, радиаторов или трубопроводов. Если давление в котле падает, и вы не видите, куда оно уходит, нужно искать! Утечки наверху обычно проявляются на потолках внизу. Однако, если полы наверху бетонные, просачивающаяся вода может пройти к краям и вниз через полость стены, не показывая себя.

Если не видно, скорее всего протечка под полом. Если полы твердые или их нельзя поднять, это большая проблема, но есть компании по обнаружению утечек, которые специализируются на их обнаружении.
Даже если вы видите, что вода благополучно уходит наружу, не поддавайтесь искушению просто доливать воду. Это плохая идея.

Пресная вода разбавляет ингибиторы коррозии в системе. Он также приносит свежий растворенный кислород, который воздействует на котел и радиаторы.
В районах с жесткой водой пресная вода также приносит свежий растворенный известковый налет. Это осаждается в самой горячей точке системы отопления, в вашем котле.

Котел может очень быстро стать тревожно шумным, так как известковый налет заставляет котел кипеть.

Если при доливке недостаточное давление в системе поднимается

Очень редко мы сталкиваемся с системами, в которых заправочный патрубок (наполнительный контур) не поднимает давление в котле до желаемого уровня. Мы слышим шипение воды, но оно замедляется и останавливается, хотя клапаны наливной петли открыты. Если это происходит, то обычно это происходит из-за того, что давление холодной воды в водопроводе в вашем доме слишком низкое, чтобы поднять давление выше.

Если вы можете получить давление выше ¾ бар (0,75 бар) при холодной системе, это не должно быть проблемой. Если он даже не поднимается так высоко, попробуйте долить ночью, когда давление в водопроводной сети может быть выше. Ночью давление в водопроводной сети часто выше, потому что меньше людей берут воду из магистрали.

Если вы по-прежнему не можете добиться достаточно высокого давления, проверьте, не установлен ли в сети редукционный клапан, настроенный на слишком низкое значение. Кроме того, позвоните в свою компанию по водоснабжению и спросите. Они могут занять несколько дней, чтобы выйти, но они, как правило, полезны.

Обратите внимание: :

Мы будем рады, если вы сделаете отдельные копии этой статьи, но не копируйте ее на свой веб-сайт; ссылку на него.

Расширительные баки — Инспекции дома Structure Tech

Как я упоминал в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться обратно в водопровод. Это может быть вызвано обратным клапаном, обратным клапаном или регулятором давления. Иногда люди все равно будут иметь проблемы с протечками предохранительных клапанов, даже если установлен расширительный бак. В этих случаях это, вероятно, результат неправильной установки или проблемы с расширительным бачком. Чтобы помочь понять, как работает расширительный бак, вот краткий экскурс в историю.

Открытые баки

Жилые расширительные баки со временем претерпели множество изменений. Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления совместно с котлом. Поскольку котел будет нагревать воду в радиаторах и радиаторных трубах, вода будет расширяться. Чтобы дать этой воде пространство для расширения, у вас должен быть открытый расширительный бак, установленный выше самого высокого котла в доме.

Эти открытые расширительные баки должны быть установлены высоко на стене, и к ним будут подходить две трубы. Один будет подавать воду, а другой будет переливной трубой. Если в систему котла было добавлено слишком много воды, это предотвратит проливание воды из бака в помещение.

Переливная труба — это просто открытая труба, очень похожая на переливную трубу в унитазе. На изображении ниже показана внутренняя часть расширительного бачка.

Закрытые расширительные баки старой школы

К 1920-м годам закрытые расширительные баки начали заменять открытые баки, а в домах появились закрытые системы отопления. Эти расширительные баки были установлены на потолке в подвале, между лагами пола.

Эти стальные резервуары были большими и простыми. По мере того как в систему добавлялась вода, некоторое количество воды попадало в резервуар, но поскольку воздуху некуда было выходить, в резервуаре просто оказывалось давление. По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере на время. Со временем воздух будет поглощаться водой, и вы получите залитый водой расширительный бачок.

Когда расширительный бачок залит водой, он бесполезен. Вода не может расширяться. Как только это происходит, клапан сброса давления на котле получает возможность выполнять свою работу и сбрасывает давление. Обычно это называется утечка , но клапаны сброса давления обижаются на этот термин. Они предпочитают термин , работающий .

Если у вас негерметичен клапан сброса давления в котельной системе, проверьте манометр. Если оно близко к 30 фунтам на квадратный дюйм, у вас может быть проблема с расширительным баком. Когда эти старые резервуары заболачиваются, их необходимо слить. Это не кажется чем-то большим, но может быть. Этим резервуарам обычно не менее сорока лет, и эти дренажные клапаны обычно заржавели. Когда в этих системах водяного отопления устанавливаются новые котлы, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Современные расширительные баки

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха. Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары не требуют технического обслуживания. Единственная сложность этих современных расширительных баков заключается в том, что их необходимо предварительно зарядить перед установкой. Если вы устанавливаете расширительный бак на трубопровод с питьевой водой, вам необходимо проверить давление в вашем доме, а затем создать давление в баке, чтобы оно соответствовало этому.
