Расчет отмостки: Калькулятор отмостки вокруг дома — онлайн расчёт

Онлайн-калькулятор расчета бетонной отмостки, расчет материалов на отмостку вокруг дома

Содержание

  • Онлайн-калькулятор расчета отмостки
  • Основы расчета материалов для бетонной отмостки вокруг дома
  • Назначение и расчет количества материалов на отмостку
    • Геотекстиль
    • Песок
    • Щебень
    • Гидроизоляция
    • Утеплитель
    • Армирующий слой
    • Бетон
    • Опалубка

Калькулятор расчета отмостки для дома, бани или любого другого строения поможет решить задачу без ручных вычислений. Для получения полной картины потребности в материалах достаточно знать основные параметры дома и самой отмостки. Внесите значения в поля ввода и получите ответ.

Как правильно сделать онлайн-расчет отмостки с помощью калькулятора на нашем сайте, читайте в материале с рекомендациями и инструкциями.

Основы расчета материалов для бетонной отмостки вокруг дома

Для вычислений необходимо знать размеры отмостки, применяемые материалы и условия сооружения. Для этого можно воспользоваться официальными документами, в которых приведены требования и основные значения, например,

  • СП 22.13330.2016 «Основания зданий и сооружений»,
  • СП 82.13330.2016 «Благоустройство территорий».

Поскольку для изучения документов требуется время, мы упрощаем задачу и приводим расчет материалов в простом изложении.

Сначала определяем список необходимых материалов:

  • в виде полотен, листов и рулонов могут потребоваться геотекстиль, гидроизоляция и теплоизоляция, возможно применение готовой армирующей сетки;
  • для создания уплотненной подушки необходим песок;
  • для создания плотного и прочного дренажного слоя нужен щебень;
  • бетонный раствор потребуется для заливки верхнего наклонного уровня – поверхности.

Дополнительно придется найти материалы для опалубки под заливку бетона, поэтому мы внесли и этот раздел в наш онлайн-калькулятор для расчета отмостки.

Готовая бетонная отмостка вокруг дома
Фото из открытых источников

Назначение и расчет количества материалов на отмостку

Геотекстиль

Полотно геотекстиля должно создавать границу между слоями уплотняющего песка с щебнем и грунтом. Материал укладывается по всей площади конструкции, что учитывается при исчислениях. Рекомендуется отделить песок и щебень от грунта на краю — то есть исходя из высоты песчано-гравийного пирога, взять материал с запасом. В некоторых случаях по краю отмостки укладывают бортовой камень, тогда этим запасом можно пренебречь

Песок

Расчет песка производится с учетом площади, умноженной на толщину песчаного слоя. Рекомендуемая толщина — 10–15 см. Напоминаем, что имеется в виду хорошо утрамбованный песок.

Щебень

Расчет щебня для отмостки также построен на данных о площади будущей конструкции и толщине слоя, которая должна быть не менее 6 см, допускается 10 см после уплотнения.

Гидроизоляция

Гидроизоляция укладывается поверх слоя дренажного щебня с заходом на стену цоколя — таким образом конструкция защищается от проникновения влаги. Поэтому при вычислении количества гидроизоляционного материала учтите его запас.

Утеплитель

Расчет утеплителя может быть разным в зависимости от условий. На количество материала влияет глубина промерзания грунта и сторона света, точнее, та сторона, с которой сильнее охлаждение цоколя. В онлайн-калькуляторе заложено среднее значение в один слой, которое подойдет почти для всех случаев.

Армирующий слой

Для отмостки подойдут тонкие прутья арматуры толщиной 6–8 мм. Часто под бетон по всей ширине полосы укладывается армирующая сетка, например, с ячейками 50х50. Наш калькулятор предусматривает использование кладочной сетки.

Бетон

Для эффективного отведения воды от цоколя достаточно слоя бетонного монолита в виде стяжки толщиной от 7 до 15 см. Наш калькулятор расчета бетона для отмостки поможет определить объем раствора в кубических метрах.

Опалубка

Расчет опалубки берется как общая длина полосы, умноженная на высоту слоя заливки бетона. Рекомендуется предусмотреть небольшой запас примерно в 1 – 2 см. Примерно через каждые 2 — 3 метра желательно проложить поперечные планки. В нашем онлайн-калькуляторе выдается количество и общий объем досок.

Утепленная отмостка вокруг дома. Цена, смета.

Утепленная отмостка применяется для предотвращения воздействия сил морозного пучения на мелкозаглубленные ленточные фундаменты и плитные фундаменты мелкого заложения в пучинистых грунтах.



Для фундаментов с цокольным этажем утепление выполняетсяне не только отмостки но и вертикальных стен фундамента.



Стоимость утепленной отмостки напрямую зависит от конструкции фундамента, и состава грунта на участке. Чем ниже будет отметка установки утеплителя в конструкции отмостки, тем больше будет объем используемых фракционных засыпок в пироге и следовательно стоимость будет выше.



Для точного расчета стоимости утепленной отмостки требуется выезд на участок. Получить предварительный расчет утепленной отмостки можете по телефону или заполнив заявку на сайте.











РАБОТЫМАТЕРИАЛЫ

разметка периметра и высотных отметок

выемка грунта (подготовка корыта для засыпки подушки)

настил геотекстиля (опция)

подготовка и установка опалубки

засыпка подушки из песка уплотнение виброплитой

засыпка подушки из щебня уплотнение виброплитой

установка утеплителя

укладка гидроизоляции из пленки ПВХ 200 мкр. (опция)

установка каркаса армирующей сетки ø 4мм. 100х100 мм

прием и укладка товарного бетона В 22,5

уплотнение и разграживание поверхности

укрытие пленкой бетона (опция)

нарезка деформационных швов (опция)

  • геотекстиль (опция)

    пиломатериал

    песок речной

    щебень

    утеплитель 50 мм.

    гидроизоляция (опция)

    сетки ø 4мм. 100х100 мм.

    бетон В22,5

    укрывная плленка (опция)

    крепежные и расходные материалы

∗∗∗ опция — не входит в стоимость, можно добавить для упрочнения отмостки.





        Стоимоть в 2023 году 1 м.п. утепленной отмостки шириной 1м. составляет от 3450 руб/м. п. (в стоимость включены все работы и материалы, расчет отмостки выполняется по опалубке.)









Технология устройства утепленной отмостки

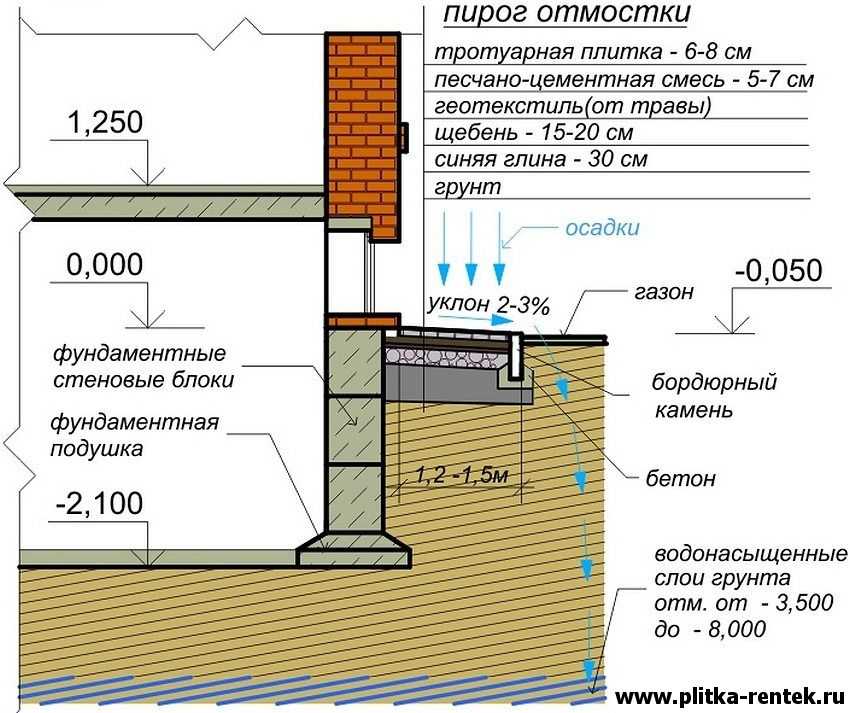

Посмотреть конструкцию пирога утепленной отмостки можете в технологических картах производителя (ЭППС), на нашем рынке представленно более трех производителей, принципиальных отличий нет.



Существует два варианта расположения утеплителя в теле отмостки:



— утеплитель находится непосредственно под бетонным покрытием, такой вариан используется чаще всего.



— утеплитель находится толще слоев фракционных запок (песка или щебня).



На сайте указана стоимость устройства утепленной отмостки с разнофракционной подсыпкой, которая чаще всего применима и подходит в 90% случаев.  Для предварительного расчета утепленной бетонной отмостки от Вас потребуется план фундамента и отображение мест установки водосточных труб, если требуется устройство ливневого водоотвода. Для точного расчета бетонной отмостки требуется осмотр на участке.
