Схема подключения встроенного духового электрического шкафа

Содержание

• 1 Подключение духового шкафа к электросети
• 2 Можно ли подключать к обычной розетке?
• 3 Какая розетка нужна для духового шкафа
• 4 Установка клеммной колодки
• 5 Как правильно подключить к электросети?
• 6 Сечение жил и номинал автомата
• 7 УЗО — надо или нет?
• 8 Способы прокладки проводки
• 9 Техника безопасности
• 10 Видео: Подключение духового шкафа к электросети
  • 10.1 Смотрите также

Подключение духового шкафа к электросети

Как правильно подключить духовой шкаф к электричеству в квартирах

При покупке бытового прибора возникает вопрос: как подключить духовой шкаф к электричеству? Речь идет о подключении духового шкафа к электросети. Его мощность должна быть не выше, чем 3,5 квт. Для того, чтобы подключить его, потребуются:

1.       трехжильный кабель BBГнГ-Ls 3*2,5мм2;
2.       среднестатистическая обычная розетка на 16;
3.       вилка желательно должна быть угловатой, это необходимо для того, чтобы она занимала меньше места;
4.       дифавтомат на 16А.

Важно!

Подключение духового шкафа обязательно должно осуществляться только через отдельный автомат. Он может находиться в распредщитке, в другом случае его можно расположить в непосредственной близости от электроприбора.

Подключение духового шкафа обязательно должно осуществляться только через отдельный автомат

В квартире, находящейся на стадии ремонта, нужно сначала проложить кабель, протягивая его от электрощита до розетки. Но, в том случае, если ремонт уже сделан, и духовой шкаф устанавливается в готовой квартире, кабель необходимо спрятать. Для этого есть много способов, о которых будет сказано ниже. Действовать нужно аккуратно, чтобы не испортить обои или другое покрытие.

В квартире, находящейся на стадии ремонта, нужно сначала проложить кабель, протягивая его от электрощита до розетки.

Смотрите такжеСовременные чехлы на стулья для кухни фото идеи

Можно ли подключать к обычной розетке?

Для многих хозяев этот вопрос становится несущим при покупке электроприбора, вторым по важности после: «Как подключить электрический духовой шкаф?». Розетка до подключения к ней духового шкафа могла быть использована для чайника или другого прибора. Главное, чтобы были соблюдены три условия.

1.       Мощность духовки должна быть не больше 3,5квт.
2.       Сечение трехжильного медного кабеля должно быть не больше 2,5 мм2.
3.       Номинальный ток не должен превышать 16А.

Третий пункт вызывает много вопросов, так как ток редко подпадает под нужные значения. Из-за этого возникают проблемы. Если заменять автомат для розеток на дифференциальный 16 А для того, чтобы подключить к нему духовку, то остальные электроприборы останутся практически без тока на время, когда готовится пища или просто работает прибор.

Если заменять автомат для розеток на дифференциальный 16 А для того, чтобы подключить к нему духовку, то остальные электроприборы останутся практически без тока на время, когда готовится пища или просто работает прибор.

В этом случае каждому хозяину придется самостоятельно сделать выбор: экономить или находиться в комфорте. При подключении духового шкафа к старой розетке есть риск.  Чтобы свести его к минимуму советуется не оставлять модульный автомат без защиты.

При подключении духового шкафа к старой розетке есть риск.

Смотрите такжеДекор кухни своими руками: фото идеи

Какая розетка нужна для духового шкафа

Новая розетка должна находиться на высоте не больше 90 см, измеряя от пола. Однако в некоторых случаях допускается устанавливать ее на уровне ножек кухни. Главный критерии, который должен быть учтен, это удобство эксплуатации. Во время уборки кухни, на розетку не должна попадать вода. Для этого необходимо ее отключать от электросети.

Новая розетка должна находиться на высоте не больше 90 см, измеряя от пола.

Поэтому важно удобство: каждый раз лазить для того, чтобы выдернуть вилку из розетки, не удобно. Не исключено попадание воды на розетку из-за экстренных ситуаций. Именно поэтому советуют розетку размещать на возвышении от пола.

Важно!

Размещать розетку нужно за духовым шкафом. Это убережет ее от излишней опасности, и она не будет «бросаться в глаза».

Техника безопасности при установке розетки должна быть учтена. Розетку нужно располагать на большом расстоянии от газового провода, варочной поверхности. После определения с местом расположения розетки, необходимо шкаф к ней подключить.

Техника безопасности при установке розетки должна быть учтена.

Смотрите такжеОсобенности выбора для квартиры или дома перегородки между кухней и гостиной

Установка клеммной колодки

Бытовая техника, подключенная через клеммную колодку, считается более защищенной. Контакт есть благодаря прижимным винтам. Этот метод более надежный, чем при подключении через вилку или розетку. У этого метода подключения есть свои недостатки. Одним из главным является трудность размыкания цепи.

Бытовая техника, подключенная через клеммную колодку, считается более защищенной.

В колодках «старых» контакты открыты. Поэтому такую колодку советуется устанавливать в маленьком боксе. Если не хочется платить за бокс, то вместо него можно использовать обычную распаечную коробку.

В колодках «старых» контакты открыты.

В квадратную идеально войдет трехконтактная колодка. Коробку можно установить прямо на стене, прикрутив ее. При подключении защищенные провода располагают под металлическими пластинами. Контакты затягиваются прижимными болтами.

В квадратную идеально войдет трехконтактная колодка.

Важно!

Нельзя перепутывать провода. Этот момент ключевой при подключении.

Смотрите такжеДизайн кухни 14 кв. м: выбираем интерьер и планировку

Как правильно подключить к электросети?

Некоторые модели идут с заводской вилкой, у которой не подразумевается разбор. Нужно понимать, что ее отрезание ведет к потере гарантии. Однако в современных моделях часто установочной вилки не предусматривается.

Некоторые модели идут с заводской вилкой, у которой не подразумевается разбор.

Именно из-за этого подключать ее придется своими силами. Это объясняется наличием в разных стенах разных розеток. Производителям попросту невыгодно устанавливать вилку.

Именно из-за этого подключать ее придется своими силами.

Провод к духовке нужно защитить, оппресовать наконечниками НШВ и пропустить через корпус вилки. Фазу и ноль необходимо усадить на крайние контакты вилки. Фазировка в данном случае не имеет никакого значения. Провод может внутри болтаться. Для того, чтобы этого избежать, необходимо его зафиксировать поджимающим хомутиком и закрутить корпус вилки.

Провод к духовке нужно защитить, оппресовать наконечниками НШВ и пропустить через корпус вилки

Важно!

Нельзя обращать внимание только на цвет изоляции жил.

Необходимо проверить где расположен какой провод в клеммной колодке.

Необходимо проверить где расположен какой провод в клеммной колодке.

Смотрите такжеКакой дизайн подойдет для кухни 12 кв. м.?

Сечение жил и номинал автомата

Если необходимо натянуть новую линию, то сперва нужно определиться с сечением жил кабеля. Пиковые нагрузки 3-3,8. В них электроприбор работает чрезвычайно редко. Но, несмотря на это, отталкиваться нужно именно от максимума. Для кабелей с медными жилами рекомендуемое сечение- 2,5 мм2, для автомата-16А.

Для кабелей с медными жилами рекомендуемое сечение- 2,5 мм2, для автомата-16А.

Важно учитывать, что у любой современной мебели рассчитывается наличие заземления. Поэтому используемые кабели должны быть трехжильными.  При выборе обязательно нужно измерить диаметр провода и посчитать сечение. Многие производители, чтобы сэкономить, делают жилы тоньше, чем о них пишут.

При выборе обязательно нужно измерить диаметр провода и посчитать сечение.

Если устанавливаются шкафы с большей мощностью, нужно использовать кабель с сечением 4мм2.

Если устанавливаются шкафы с большей мощностью, нужно использовать кабель с сечением 4мм2.

Смотрите такжеДизайн кухни-столовой-гостиной. На что обратить внимание при оформлении?

УЗО — надо или нет?

УЗО рекомендуется устанавливать наравне с автоматическим выключателем на духовой шкаф. Автомат поможет защитить от излишнего перегрева, от которого происходят замыкания.

УЗО рекомендуется устанавливать наравне с автоматическим выключателем на духовой шкаф.

Но нужно понимать, что от пробоя на корпусе оказать должную защиту он попросту не сможет. Это действительно опасно. Из-за этого рекомендуется делать связку УЗО+АВ или же дифавтомат.  Тогда даже при пробое или при случайном соприкосновении никто не пострадает.

Но нужно понимать, что от пробоя на корпусе оказать должную защиту он попросту не сможет.

Выбирать УЗО нужно по такому принципу: он должен быть на ступень выше автомата.

Выбирать УЗО нужно по такому принципу: он должен быть на ступень выше автомата.

Смотрите такжеСоветы по дизайну кухни с вентиляционным коробом при входе

Способы прокладки проводки

Проводку надо прокладывать скрыто, чтобы ее не было видно. Часто ее прячут в штукатурке или штробах. Однако это не всегда возможно. Менее пыльная работа – спрятать их под обоями или краской.

Проводку надо прокладывать скрыто, чтобы ее не было видно. Часто ее прячут в штукатурке или штробах.

В случае, когда предыдущие способы невозможны, можно спрятать провода в короба. Они бывают из пластика и металла. Если хочется сделать более аккуратно и красиво, то подойдет вариант с плинтусами. Они выше и шире обычных. Под ними проводов незаметно, и все выглядит эстетично и аккуратно.

В случае, когда предыдущие способы невозможны, можно спрятать провода в короба.

Подключение от одного кабеля варочной поверхности и духового шкафа. В этом случае в щитке должен быть установлен автомат, который будет производить автоматическое отключение при перегрузке. Это будет защищать от поломки кабель питания.

Это будет защищать от поломки кабель питания.

Важно! Выбирать автомат нужно не по нагрузке приборов, а учитывая фактическое сечение кабеля.

Ни в коем случае нельзя напрямую соединять одновременно два кухонных прибора, если у них существует только одна защита. Также под запретом остается и установка отдельной розетки, отпаивания от клемм в раздельной коробке. Сдвоенная розетка тоже не спасет от аварийной ситуации.

Также под запретом остается и установка отдельной розетки, отпаивания от клемм в раздельной коробке.

Дело в том, что в случае, когда вилка и кабель рассчитана на ток до 16А, то неясно что произойдет при перегрузке. Самым оптимальным вариантом считается размещение за кухней небольшого бокса коробочки.

Смотрите такжеДизайн светлой кухни — как не допустить ошибок?

Техника безопасности

Нужно уметь рассчитывать свои силы. Игры с электричеством чреваты тяжелыми последствиями. Важно понимать, что при установке вы несете ответственность за подключение электроприбора и в случае аварийной ситуации вина ляжет на ваши плечи.  Нужно учитывать некоторые нюансы перед подключением.

1.       Если духовой шкаф был сломан, уронен или подвергался повреждениям, то не нужно его подключать.
2.       Если кабель также поврежден, то не нужно пытаться его отремонтировать своими усилиями.
3.       Нельзя допускать соприкосновение электрических выводов или же кабелей к прибору;
4.       Обязательно следовать инструкциям.
5.       При чистке или ремонте электрошкаф должен быть отключен.

Важно всегда оставаться бдительным и аккуратным!

Смотрите такжеЧем очистить духовой шкаф и плиту от жира и нагара?

Видео: Подключение духового шкафа к электросети

Подключение варочной панели и духового шкафа: схемы и монтаж

Автор Marina На чтение 8 мин Просмотров 1.4к.
Обновлено 08.01.2023

Сегодня многие люди на кухне вместо электроплиты ставят варочную панель и духовой шкаф. Чтобы устройства работали без сбоев, необходимо правильно рассчитать параметры установки — тип и диаметр кабеля, вариант подключения и так далее. В статье мы узнаем, как подключается варочная панель и духовой шкаф, что нужно знать мастеру перед установкой.

Содержание

Мощность электрического духового шкафа и варочной панели

Электрический духовой шкаф

Духовой шкаф и варочная панель потребляют большое количество электрической энергии во время работы. Точные показатели зависят от модели устройства и указывают на упаковке к нему (обычно на специальной наклейке на устройстве снизу и в инструкции на первой страничке). Большинство устройств такого типа обладают следующей мощностью:

• Духовой шкаф — в пределах от 2,5 до 4 киловатт.
• Варочная панель — в пределах от 6 до 10 киловатт.

Чтобы выдержать подобный уровень нагрузки, необходимо подобрать соответствующий кабель, поскольку в случае применения слишком тонких проводов проводка очень быстро перегорит. На практике духовой шкаф и варочная панель подключаются через отдельную линию с автоматом напрямую к электрическому щитку. Это позволяет избежать перегрузки, а в случае неправильной работы устройства можно быстро обесточить, выключив автомат.

Обратите внимание! Ватты и киловатты связываются простым соотношением: 1 киловатт (кВт) = 1000 ватт (Вт).

Расчёт кабеля и автомата для кухонной техники

Выбор типа и диаметра кабеля

• В зависимости от типа материала различают медные и алюминиевые кабели. Алюминиевая проводка встречается только в старых домах и практически вышла из употребления, поскольку она выдерживает только небольшую нагрузку. Для подключения духового шкафа и варочной панели рекомендуется использовать медь.
• Способность выдерживать нагрузку также зависит от диаметра кабеля, а чем толще кабель, тем более устойчивой будет проводка. Для подключения духового шкаф и варочной панели можно использовать прямые подсчеты, однако на практике чаще всего люди ориентируются на нормы ПУЭ. Согласно стандарту для питания шкафа требуется кабель с диаметром сечения не менее 2,5 миллиметров, а для питания варочной панели — не менее 6 миллиметров.

На основании этих данных сделаем вывод — оптимальным вариантом будет использование кабеля толщиной 8-10 миллиметров — его хватит для одновременного подключения сразу обеих устройств к распределительному щитку. При этом кабель должен быть обязательно медным с негорючей обмоткой, поскольку медь хорошо переносит сильные нагрузки, а обмотка минимизирует риск возгорания кабеля при передаче электричества.

Выбор автомата

Для определения технических параметров автомата можно также использовать прямые подсчеты, но оптимальным вариантом будет применение готовых норм ПУЭ по электричеству. Для питания духового шкафа рекомендуется применять автоматы с уровнем тока от 16 ампер, а для варочной панели — от 32 ампер. Также мастеру необходимо задуматься о покупке устройства защитного отключения (УЗО), которое автоматически обесточит линию при перегрузке.

Что следует знать о выборе УЗО:

• Ток по УЗО должен превышать показатели по автомату, чтобы линия не вышла из строя. Для автомата на 16 ампер будет достаточно 25 ампер по УЗО, для автомата на 32 ампер — 48 ампер по УЗО.
• Также рекомендуется обратить внимание на показатель порога отключения. Оптимальный показатель для нашего случая — это 10 мА (в противном случае обесточивание будет идти со значительной задержкой).

Обратите внимание! В продаже есть также устройство, совмещающее автомат и УЗО. Такое устройство называют дифференциальным автоматом, а при выборе прибора нужно ориентироваться на обычные цифры.

Выбор розетки

Выбор розетки

При выборе нужно также обратить внимание на розетку, чтобы при работе нагревательного устройства она не оплавилась. Для шкафа рекомендуется брать керамическую розетку на 16 ампер, а для варочной панели — на 32 ампер. Тип розетки зависит от типа электрической сети. В случае однофазной сети применяются розетки с 3 отверстиями (фаза, ноль, земля), для трехфазной сети используются розетки с 5 отверстиями (ноль, земля + 3 фазы).

Варианты подключения духового шкафа и панели

Существует три основных способа подключения устройств к электрическому щетку — путем прямого подключения кабеля, с помощью розетки, через клеммную колодку. Каждый из методов обладает своими особенностями, преимуществами и недостатками — ниже мы каждый метод рассмотрим более внимательно.

Напрямую

При таком подключении провод от устройства подключается непосредственно к щитку к соответствующим проводам. Правила соединения проводов зависят от категории устройства и прописываются в инструкции. К сожалению, метод прямого подключения обладает рядом недостатков и ограничений, поэтому на практике он применяется редко:

• Главным минусом такого подключения является тот факт, что большинство современных шкафов/панелей не оснащаются встроенным проводом, поскольку тип электрической сети может значительно отличаться от дома к дому. Предполагается, что покупатель берет устройство, а потом вызывает электрика, который определяет тип электросети и подбирает оптимальный кабель.
• Даже если у устройства есть встроенный кабель, у человека без опыта в электрике могут возникнуть сложности по подключению к сети. Например, большинство устройств со встроенным кабелем обладают четырехжильным проводом (фаза, фаза, ноль, земля), который будет проблематично подключить напрямую к сети, состоящей из трех каналов (фаза, ноль, земля).

Обратите внимание! Помимо этого длина кабеля у таких устройств обычно небольшая — в пределах 3-5 метров. Поэтому подвести провод от кухни к щитку распределения в прихожей может быть невозможно из-за слишком короткого кабеля.

Розетка с вилкой

Этот способ является самым простым и универсальным, а с его помощью можно подключить к розетке не только шкаф или панель, но и любые другие устройства повышенной мощности (например, мощные электрические нагреватели для дома). Для подключения розетки к духовому шкафу используют розетку на 16 ампер, а для варочной панели — на 32 ампер.

Предпочтение следует отдать устройствам, выполненным на основе керамики, поскольку пластик достаточно быстро приходит в негодность. Количество отверстий в розетке должно совпадать с типом вилки от прибора. Для однофазных сетей используют вилку с тремя зубцами, а для трехфазных — с пятью.

Клеммная колодка в распределительной коробке

Для соединения проводов от устройства к автомату можно использовать также распределительную коробку с зажимными клеммами. Принцип действия прибора прост: к устройству подводятся провода одновременно от коробки-автомата и шкафа/панели. Провода вставляются в специальные разъемные контакты, которые соединяют провода в единую линию. Электрики рекомендуют покупать клеммную коробку на 4 контакта на 32 ампер — это позволит подключить как шкаф, так и панель.

Выбор места для расположения розетки

Чисто технически Вы можете расположить розетки от устройств в любом месте кухни. Однако некоторые места будут неудобны с практической или эстетической точек зрения, поэтому при выборе места нужно руководствоваться следующими правилами:

• Хорошим вариантом будет скрытое расположение розетки, поскольку открытая розетка выглядит не слишком эстетично. Например, Вы можете расположить розетку снизу на уровне цоколя — так она не будет бросаться в глаза.
• Еще одним вариантом скрытого расположения будет установка розетки в соседнем шкафу. Однако обратите внимание, что розетка не должна располагаться рядом с боковыми стенками, поскольку это пожароопасно.
• Некоторые люди располагают розетку за шкафами — этот подход является неправильным. Такую вилку будет сложно выдернуть из розетки, что создаст хозяину массу ненужных проблем.

Обратите внимание! Розетку рекомендуется прикрепить к стене, хотя в случае расположения устройства в соседнем шкафу ее можно поставить прямо на пол шкафа.

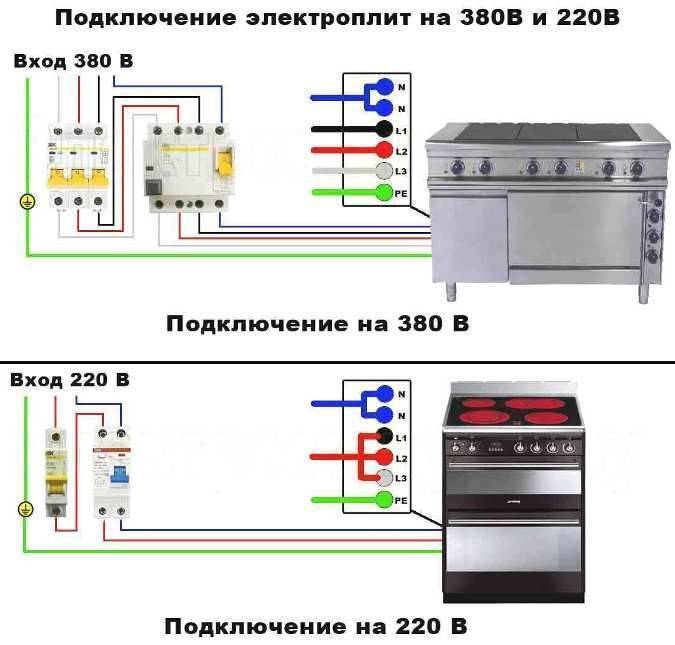

Схемы подключения кабеля к духовому шкафу и варочной панели

Схемы подключения кабеля к духовому шкафу и варочной панели

Способ подключения кабеля зависит от типа электрической сети. Рассмотрим две основные ситуации:

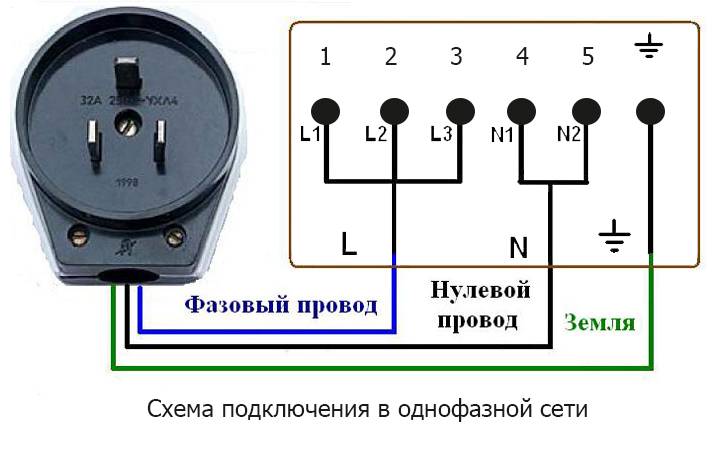

• Однофазная сеть на 220 вольт. В таком случае необходимо соединить фазовые контакты и нуль-контакты на шкафу/панели перемычками. Получившиеся системы нужно подключить к вилке с тремя зубцами, где каждому зубцу соответствует своя функция (по бокам располагаются фазовые контакты и нуль-контакты, а сверху — земля).
• Трехфазная сеть на 380 вольт. В таком случае на устройстве перемычкой соединяются нуль-контакты, а потом кабель выводится на розетку с пятью зубцами. Три средних зубца применяются для фаз, а верхний и нижний зубцы — для ноля и земли соответственно.

Распространенные ошибки

В заключение рассмотрим популярные ошибки, которые может допустить новичок при сборке электрической сети для подключения духового шкафа или варочной панели:

• Слишком тонкий провод. Электрическую проводку стоит подбирать по совокупной мощности, которая будет подключаться к кабелю. Если выбрать слишком тонкий провод, то он начнет быстро плавиться, что негативно повлияет на «здоровье» техники и работоспособность системы.
• Игнорирование перемычек. Некоторые люди не ставят перемычки на устройства, поскольку считают, что панель/шкаф и так заработают. Однако это чревато негативными последствиями, которые негативно влияют на функциональность. Например, если не поставить перемычки на панель, то часть конфорок не будет нагреваться.

Практика показывает, что с выбором оборудования и кабелей у людей проблем не возникает — они покупают правильные розетки, находят кабель с нужным сечением и так далее. Проблемы чаще всего появляются при сборке вилки и розетки, поскольку из-за неправильной сборки сеть может быть неработоспособной. Если Вы сомневаетесь в своих силах, то имеет смысл обратиться за помощью к электрику, чтобы он правильно собрал электросеть.

Какой кабель мне нужен для одной печи?

Только что купили электрическую духовку без кабеля. Предыдущая духовка была подключена к розетке. Инструкция не очень понятная, но это может быть я! В нем говорится о подключении к заземленной розетке/линии, защищенной мини-автоматом подходящей мощности. Это 2,3кВт. Тип кабеля инф….мин. HO5W-FG 3 x 1,5 мм или аналогичный. Любые советы приветствуются, пожалуйста.

ОБНОВЛЕНИЕ

Не придумал, как ответить, но спасибо за все советы. Кабель куплен, подключен, духовка работает отлично. Спасибо всем 🙂

4

4 ответа от электриков MyBuilder

Лучший ответ

DEACON ELECTRICAL SERVICES

Гримсби • На сайте с 13 января 2015 г. •

72
рабочие места,
100% положительный
обратная связь

Кабель, который вы указали, именно тот кабель, который вам нужен. Что касается остального, я не могу сказать, так как я не знаю, какова ваша конкретная установка, чтобы посоветовать вам дальше.

2020-01-03T09:12:29+00:00

Ответ получен 3 января 2020 г.

Прецизионные электрические услуги

Херн Бэй Кент • На сайте с 30 октября 2019 г. •

43
рабочие места,
100% положительный
отзыв

Кабель правильный, однако вы не должны подключаться к какой-либо существующей розетке для плиты на 30 ампер. Вам потребуется добавить соединительный блок с плавким предохранителем на 13 ампер или розетку на 13 ампер.

Я надеюсь, что это разъясняет ваш запрос

2020-01-03T09:12:35+00:00

Ответ получен 3 января 2020 г.

А М Электротехнические услуги

Wallington • На сайте с 20 августа 2019 г. •

136
рабочие места,
100% положительный
отзыв

Вот кабель, который вам нужен. .. 3 жильный 1,5 гибкий, но он должен быть защищен предохранителем на 13 А. Таким образом, вы можете выбрать вилку с предохранителем на 13 А или настенный соединительный блок с предохранителем на 13 А.

2020-01-03T09:12:41+00:00

Ответ получен 3 января 2020 г.

Кристофер Титли Электрик

Brighouse • На сайте с 4 фев. 2019 •
Пока нет отзывов

Я бы сказал, что из-за мощности я бы поставил его на 3-жильный 1,5-мм гибкий кабель, и он мог бы работать от вилки, если у него есть предохранитель на 13 А не меньше

Спасибо

2020-01-03T09:12:38+00:00

Ответ получен 3 января 2020 г.

Как установить электрическую духовку

Установка новой духовки обычно не так уж сложна. По сути, все, что вам нужно сделать, это установить печь и подключить ее к источнику питания. Когда это может быть сложно и требует определенного опыта, это когда печь должна быть жестко подключена к источнику питания. Тем не менее, не беспокойтесь, наше подробное руководство было написано, чтобы шаг за шагом провести вас через этот процесс.

Заявление об отказе от ответственности

На рынке представлен ряд печей, и можно использовать несколько способов подключения печи к электричеству. Следование руководству по установке духовки и чтение руководства к духовке — лучший способ определить, как установить электрическую духовку.

Убедитесь, что вы знаете, что делаете. Подключение духовки не слишком сложно, но если вы допустите ошибку, это может привести к поражению электрическим током, короткому замыканию или пожару в доме.

Перед покупкой печи

• Измерьте пространство, которое будет занимать печь. Убедитесь, что новая духовка поместится в пространстве.
• Убедитесь, что источник питания духовки совместим с вашим домом.
• Изучите местные электротехнические нормы и правила, чтобы убедиться, что печь и ее электропроводка разрешены.

Перед установкой печи

• Выключите питание. Убедитесь, что цепь, которую будет занимать духовка, отключена в распределительной коробке или на электрической панели. Кроме того, убедитесь, что никто не включит питание, пока вы работаете.
• Если вы выполняете аппаратное подключение духовки, убедитесь, что питание цепи отключено с помощью мультиметра. Прикоснитесь щупами мультиметра к клеммам заземления и питания, заземления и нейтрали, а также нейтральных и активных клемм; мультиметр не должен показывать никаких показаний в любом месте.
• Убедитесь, что у вас есть необходимые инструменты и рабочие перчатки для защиты рук.
• Подумайте о том, чтобы положить одеяло, кусок линолеума или картона, на котором будет стоять духовка, пока вы ее устанавливаете, чтобы защитить пол и духовку.

Подготовка печи

• Снимите с печи всю упаковку.
• Расположите печь рядом с тем местом, где она будет стоять.
• Убедитесь, что кабель духовки имеет достаточную длину, чтобы дотянуться до сетевой розетки или распределительной коробки. Розетка или распределительная коробка могут быть на задней стене или скрыты за шкафом.

Если вам необходимо подключить кабель питания к печи

1. Выверните винты, которыми крепится панель, закрывающая распределительную коробку источника питания или нижнюю панель доступа на задней стороне печи.
2. Снимите панель или крышку.
3. Удалите всю упаковку или компоненты, необходимые для установки, такие как шестигранные гайки, которые вы найдете за панелью или крышкой.
4. Отвинтите фиксатор от шнура питания.
5. Вставьте выступы двух зажимных секций компенсатора натяжения в отверстие под клеммной колодкой.
6. Вставьте и затяните винты, чтобы скрепить две секции зажима.
7. Протяните шнур питания через фиксатор.
8. Если у вас трехжильный шнур, закрепите средний нейтральный или белый провод на средней клеммной колодке с помощью шестигранной гайки. (О четырехжильном кабеле см. ниже.)
9. Затяните гайку с помощью гаечного ключа.
10. Прикрепите остальные провода шнура питания к наружным штырям клеммной колодки с помощью шестигранных гаек. Провода должны иметь цветовую маркировку (нейтраль к нейтрали, земля к земле и жила к жиле).
11. Убедитесь, что все шестигранные гайки затянуты.

Четырехжильный шнур питания (заземляющий провод)

1. Открутите винт перемычки заземления.
2. Вырежьте середину металлической заземляющей ленты. Затем отрежьте оставшуюся заземляющую полосу (в ней должно быть отверстие для винта), чтобы получить заземляющую перемычку, которую вы позже прикрепите к заземляющему проводу.
3. Протяните шнур питания через фиксатор.
4. Вставьте винт провода заземления в провод заземления и добавьте перемычку заземления (винт должен пройти через отверстие в перемычке заземления).
5. Прикрепите заземляющий провод и заземляющий провод к печи, затянув винт.
6. Закрепите оставшиеся провода, сначала средний нейтральный провод (как в приведенных выше инструкциях для трех проводов).
7. Убедитесь, что шестигранные гайки затянуты.
8. Затяните винты для снятия натяжения, чтобы закрепить шнур.
9. Переместите и закрепите крышку доступа с помощью винтов.

Если вам необходимо подключить кабель питания духовки к распределительной коробке

1. Убедитесь, что питание распределительной коробки отключено.
2. Убедитесь, что вы используете кабельный соединитель, внесенный в список UL или одобренный CSA, для подключения гибкого кабельного канала от печи к распределительной коробке.
3. Протяните кабель через кабелепровод и в распределительную коробку.
4. Затяните винты, чтобы закрепить кабелепровод.
5. В зависимости от силового кабеля или типа распределительной коробки может потребоваться соединить провода с помощью монтажных гаек или закрепить их винтами.

• Как правило, каждый провод кабеля имеет определенный цвет, который можно подобрать к проводке распределительной коробки (нейтраль к нейтрали, земля к земле, фаза к жиле и земля к земле).
• Если в распределительной коробке нет заземляющего провода, соедините заземляющий провод кабеля печи с белым нейтральным проводом кабеля и белым нейтральным проводом распределительной коробки.
• Возможно, вам придется подрезать изоляцию или обрезать провод, чтобы убедиться, что все подходит или правильно подключается.

После подключения печи к источнику питания

Вам может понадобиться помощь при перемещении печи.

• Расположите печь в центре помещения.
• Уберите все, что положили, чтобы защитить духовку и пол.
• Используйте инструмент для выравнивания, чтобы убедиться, что печь выровнена слева направо и спереди назад.
• Отрегулируйте ножки печи с помощью гаечного ключа или пальцев, чтобы убедиться, что она установлена ​​ровно и на нужной высоте.
