Регулировка гидроаккумулятора на насосной станции: Регулировка насосной станции своими руками

Содержание

Регулировка насосной станции своими руками

Здесь вы узнаете:

  • Устройство и принцип работы насосной станции
  • Подготовка гидробака
  • Настройка реле давления
  • Ремонт насосной станции своими руками
  • Возможные ошибки при отладки реле давления
  • Особенности эксплуатации насосных станций

Регулировка насосной станции выполняется всегда при ее самостоятельной сборке перед первым запуском в эксплуатацию. Иногда необходимо делать настройку и при покупке насосной станции заводской сборки.

В магазинах покупателям предлагаются готовые комплексы, которые так и называются – насосные станции. На их примере удобнее всего изучить строение этой системы, так как все узлы скомпонованы максимально компактно. И вместе с тем – принцип организации останется без особых изменений, даже если приобретать все приборы по отдельности и самостоятельно комплектовать подобную установку с необходимыми параметрами.

Понятно, что основным прибором станции будет насос (поз. 1), качающий воду из источника и передающий ее далее к точкам потребления. Насос может быть поверхностный, самовсасывающий, как на иллюстрации, или погружной скважинный – все зависит от типа источника, его расположения и глубины.

Вторым, не менее важным, элементом станции обязательно является бак-гидроаккумулятор (поз. 2). Он имеет особую конструкцию, разделён на воздушную и водяную камеры, способен накапливать запас воды под определённым давлением и при необходимости —отдавать его на точки водозабора даже без включения насоса. Способствует минимизации количества включений станции, подержанию ровного давления в водопроводе. С ним эксплуатация домашнего системы водоснабжения становится максимальной комфортной, безопасной и экономной.

При всей незамысловатости конструкции таких баков, их значимость в системе автономного водоснабжения частного дома – чрезвычайно велика. Как устроены гидроаккумуляторы для холодной воды , какие функции на них возлагаются, как рассчитываются их основные параметры – в отдельной подробной статье нашего портала.

Эти два основных прибора станции обязательно имеют между собой прямую гидравлическую связь. Это может быть короткий участок трубы или даже усиленной гибкой подводки (как на иллюстрации), если станция скомпонована компактно, или длинная труба, если, например, используется погружной насос. Но в любом случае насос имеет возможность накачивать воду непосредственно в водяной отсек гидроаккумулятора.

Для такой гидравлической связи используются специальные переходники или штуцеры. Очень часто применяется пятивыводной штуцер (поз. 3), который позволяет без проблем подключать всю гидравлику (3 вывода), контрольно-измерительный прибор и автоматику (еще 2 вывода соответственно).

Насос закачивается вводу через всасывающий патрубок (поз. 4), а передается она в разветвление водопроводных труб через один из выводов (поз. 5) упомянутого выше штуцера.

Манометр (поз. 6) необходим и при настройке системы, и для визуального контроля за корректностью ее работы уже в ходе эксплуатации.

Питание насоса организуется через коммутационную коробку (поз. 7). Но станция не станет таковой без блока автоматики, отвечающей за своевременное включение и выключение без вмешательства у человека, то есть только по установленным настройкам давления в системе. Роль автоматики доверена реле давления (поз. 8). Именно его правильная регулировка и становится основным «камнем преткновения». То есть кабели питания, прежде чем попасть в коммутационную коробку самого насоса, сначала проходят через это реле.

Это был пример насосной станции компактной компоновки. Но не всегда для конкретных условий эксплуатации бывает достаточно характеристик таких готовых комплексов. Поэтому насосную станцию очень часто собирают самостоятельно из отдельных приборов. При этом принципиальная схема практически не изменяется.

Нумерация основных элементов системы сохранена по аналогии с прошлой схемой – так проще понять устройство. Толстыми синими стрелками показаны гидравлические подключения с направлением движения воды. Зелеными пунктирными – подсоединения к пятивыводному штуцеру (манометр вкручивается в резьбовой патрубок G ¼, а накидная гайка реле давления накручивается на резьбовой штуцер G ¼. Красным цветом показана линия питания от источника 220 В до насоса, проходящая через реле давления, где в автоматическом режиме производится включение и выключение станции.

Теперь в общих чертах о том, как все это работает.

  • При настройке станции в первую очередь в воздушной камере гидроаккумулятора создается определённое избыточное давление. Это позволяет баку работать именно так, как от него ожидается – и на накопление определенного запаса воды, и на поддержание в системе устойчивого напора.
  • Реле давления настраивается на нижний (включение насоса) и верхний (выключение) пороги. То есть вся работа насоса ограничивается определенным диапазоном давления. При этом нижний порог должен быть обязательно выше давления предварительной накачки воздушной камеры гидроаккумулятора. И одновременно — соответствовать требованиям к напору воды для нормальной работы всей сантехники и подключенных бытовых приборов.
  • При включении насоса он начинает нагнетать воду в систему. Если при этом все водозаборные краны закрыты, то идёт заполнение гидроаккумулятора. Его водяная камера по мере заполнения увеличивается, то есть, соответственно уменьшается воздушная. Что ведет, за счет сжимаемости газа, к увеличению общего давления в системе. Реле давления «отслеживает» текущие показатели, и при достижении установленного верхнего рубежа — должно сработать на разрыв цепи питания насоса. Система переходит в режим «ожидания»
  • Если теперь открыть где-то водозаборный кран (условно говоря, так как это может быть любой сантехнический прибор), то вода из него пойдет под напором, установившемся в системе. Если расход воды не особо значительный, и не приводит к снижению давления в системе до нижнего рубежа, то включения насоса не происходит. То есть расходуется только тот запас, что накоплен в аккумулирующем резервуаре.
  • Понятно, что по мере расхода воды объем водяной камеры гидроаккумулятора начинает уменьшаться, давление, соответственно – падать. Если требуется немалый расход, и оттого давление снижается до минимально допустимого, то есть до установленного нижнего порога, реле срабатывает на запуск насоса. И насосное оборудование будет работать до тех пор, пока в системе вновь не будет стабилизировано давление по установленному верхнему пределу. То есть при включении насос всегда стремится систему полностью «загрузить под завязку», даже если его включение, например, было спровоцировано даже наполнением двухлитрового чайника, но при этом давление в баке наконец-то достигло нижнего порога.

Такая цикличность в работе позволяет до минимума свести число пусков насоса, но при этом в любой момент времени иметь нужный напор воды на сантехнических приборах.

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Последовательность подготовки гидробака:

  1. Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет.
  2. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:
  • если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар;
  • при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться.  Давление воздуха в гидробаке необходимо проверять каждый месяц.

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения, а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи.

Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

  1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
  2. Пластиковая крышка датчика снимается с помощью отвертки.
  3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
  4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм. ) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

  1. Все приборы отключаются от электрической сети.
  2. Вода сливается из системы.
  3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

  • Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
  • Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Для возобновления работы НС необходимо сделать следующее:

Всасывающая магистраль

Самостоятельный ремонт обратного клапана обычно заключается в удалении грязи или длинноволокнистых включений, которые мешают заслонке закрыться. При более сложных поломках деталь меняют.

Если на армированном шланге появились трещины, через которые насос подсасывает воздух, их необходимо заклеить армированным скотчем для ремонта трубопроводов.

Насос

Залипание крыльчатки обычно случается после длительного простоя. Чтобы реанимировать агрегат, рабочее колесо нужно просто повернуть рукой, не забыв, конечно, отключить насос от электросети.

Изношенные корпус или крыльчатку придется заменить.

Есть модели, в полость которых устанавливается нержавеющий вкладыш. Менять его гораздо дешевле, чем весь корпус.

Замене подлежат и вышедшие из строя конденсатор с электродвигателем. Попытка перемотать обмотку двигателя самостоятельно может привести к ухудшению характеристик насоса.

Гидроаккумулятор

Трещина в корпусе гидроаккумулятора – весомый повод обратиться в сервисную службу. Но если размеры ее не велики, можно попытаться заделать отверстие составом типа «холодной сварки». При разрыве мембраны или баллона деталь однозначно придется менять.

Выбирая НС, лучше отдавать предпочтение моделям с баллонным гидроаккумулятором. Замена резиновой «груши» в таких резервуарах, независимо от модели, осуществляется очень легко. Что касается мембранных накопителей, то во многих моделях этого типа установить новую мембрану может только сервис-инженер.

Старая и новая резиновые мембраны

Чаще всего для нормализации работы НС просто нужно докачать воздух в полость гидроаккумулятора. Делается это с помощью обычного насоса с золотниковым шлангом. При этом давление следует контролировать манометром.

Бытовка, оснащенная санузлом и душем, делает пребывание на дачной стройке комфортным. Бытовки дачные двухкомнатные с туалетом и душем – все от материалов до конечной отделки.

Правила изготовления и установки клеток Золотухина для содержания кроликов описаны в этой публикации.

Его рекомендуемое значение указывается в характеристиках к гидроаккумулятору (обычно 1,5 атм.), но точно придерживаться этой величины не обязательно. В идеале давление воздуха в баке должно быть составлять не более 10% от давления включения насоса.

Избегайте применения дешевых китайских манометров в пластиковых корпусах, поскольку эти приборы дают большую погрешность.

Реле

Очистка от грязи контактной группы и присоединительного патрубка у пользователей обычно затруднений не вызывает.

Кстати, налет с контактов лучше всего удалять мягким школьным ластиком.

Подстройку реле осуществляют вращением двух гаек, навинченных на штоки с надетыми на них пружинами.

От степени сжатия большой пружины зависит значение давления включения (его еще называют нижним), а малая регулирует разность между ним и давлением выключения (верхним). Заметьте, не само давление отключения, а именно разность верхнего и нижнего давлений.

Если насос по причине износа не может развить достаточный для отключения напор, нужно дождаться, пока стрелка манометра замрет на максимальной отметке, а затем вручную обесточить агрегат. Далее понемногу отпускайте гайку малой пружины, пока контакты не щелкнут.

Это будет означать, что верхний предел рабочего диапазона реле соответствует максимальному давлению, которое может обеспечить насос на текущий момент. Для запаса малую пружину можно ослабить еще немного. При затягивании гайки диапазон, наоборот, будет увеличиваться.

Подобные действия можно производить и с большой пружиной, если она, к примеру, ослабла.

Учтите, что при уменьшении давления отключения уменьшится и объем воды, который насос сможет накачать в гидроаккумулятор. Чтобы исправить ситуацию, выпустите часть воздуха из гидроаккумулятора.

При регулировке реле необходимо помнить, что маленькая пружина более чувствительна, нежели большая. Гайку на первой надо крутить медленней и осторожней. И главное, маленькая пружина устанавливает не само давление воды выключения насоса, а дельту между порогами срабатывания автоматики.

Данную разницу при настройке рекомендуется подбирать в районе 2 атм. Это соответствует нормальной наполняемости гидроаккумулятора водой (наполовину). Если дельту выставить около 1 атм., то бак заполнится лишь на 25–30%. А это слишком мало, насос станет работать вхолостую.

Еще один момент – нижний порог не должен превышать 80% от максимума давления для конкретного реле, идущего с насосным оборудованием. Если напор выходит в кранах недостаточным, то релейный коммутатор придется менять на более «мощный».

Проверку давления насосной станции рекомендуется производить раз в полгода. Надо будет полностью сливать воду. А потом включать ее, проверяя по манометру реальные значения порогов. В целом, регулировка водяного давления у домашней станции автономного водоснабжения не должна вызвать проблем. Необходимо подкрутить ключом или отверткой лишь пару гаек на двух пружинах.

Эксплуатацию насосного оборудования следует проводить в согласии с предписаниями инструкции. При соблюдении всех правил оборудование прослужит долго, а количество поломок будет минимальным. Главное, вовремя устранять любые неисправности.

Время от времени насосную станцию следует обслужить

Особенности эксплуатации станции:

  1. Раз в 30 дней или после перерыва в работе следует проверять давление в гидроаккумуляторе.
  2. Потребуется выполнять чистку фильтра. При несоблюдении этого правила вода начнет поступать рывками, производительность насоса значительно снизится, а загрязненный фильтр приведет к работе системы «в сухую», что станет причиной поломок. Периодичность очистки зависит от количества примесей в воде, которая поступает из скважины или колодца.
  3. Место установки станции должно быть сухим и теплым.
  4. Трубопровод системы следует защищать от промерзания в холодное время года. Для этого при установке соблюдают нужную глубину. Также можно утеплить трубопровод или использовать электрический кабель, который монтируют в траншеи.
  5. Если станция не эксплуатируется в зимнее время, то воду из труб следует слить.

При наличии автоматики эксплуатация станции не составит труда. Главное, вовремя менять фильтры и следить за давлением в системе. Другие нюансы учитывают еще на этапе установки.

Неважно, подкачивающая станция фирмы Джилекс или любой другой, инструкция, чтобы запустить систему, будет неизменной. Гидрофор не имеет сложностей при запуске, ресивер используют для регулировки давления. Важно знать, как эксплуатировать водяную станцию зимой и нужно ли делать отгон жидкости при перерывах в работе.

Регулировка реле давления насосной станции – настраиваем датчик своими руками

Содержание:

  1. Как устроено реле давления
  2. Подготовка насосной станции
  3. Где установить механический контроллер?
  4. Настройка реле
  5. Особенности регулировки «с нуля»
  6. Использование датчика без гидроаккумулятора

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

Сеть водоснабжения с реле

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

  • для подключения напряжения 220В;
  • для заземления;
  • клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

  • погружной (поверхностный) насос;
  • гидроаккумулятор.

Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом. Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

  • 20-30 л – 1,4-1,7 бар;
  • 50-100 л – 1,8-1,9 бар.

После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

Насосная станция с гидроаккумулятором и датчиком

Внимание. Самостоятельная проверка напора в баке необходимо при сборке оборудования из отдельных деталей. Современные модели насосных станций, изготовленные в заводских условиях, имеют готовые параметры настройки, указанные в документах.

Чтобы мембрана бака прослужила долгий срок, рекомендуется устанавливать давление в накопителе на 0,1-0.2 атм. ниже, чем минимальный уровень в системе.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.
Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Внимание. Подключение к электрической сети производится по надписям, указанным на контактной группе.

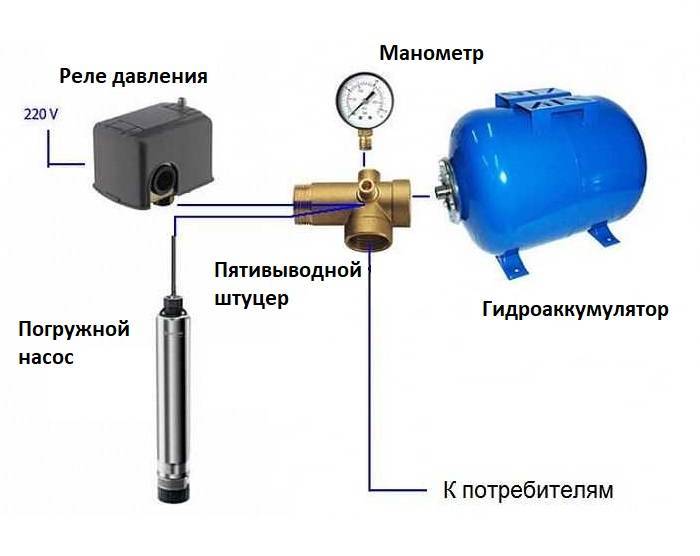

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

  1. Погружной или поверхностный насос.
  2. Манометр.
  3. Гидроаккумулятор.
  4. Датчик давления.
  5. Трубопровод.

Схема установки реле

Совет. Все резьбовые соединения узла нуждаются в герметизации, для этой цели используется герметик или ФУМ-лента.

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

  • нижний уровень – 1,5-1,8 бар;
  • верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

  1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
  2. Пластиковая крышка датчика снимается с помощью отвертки.
  3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
  4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

  1. Все приборы отключаются от электрической сети.
  2. Вода сливается из системы.
  3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

  • Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
  • Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Особенности регулировки «с нуля»

Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:

  1. Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
  2. Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
  3. Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
  4. Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

Реле давления с манометром

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак.

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

  • компактность;
  • исключаются расходы на покупку гидроаккумулятора;
  • стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Не забудьте оценить статью:

инструктаж по правильной настройке оборудования

Для того чтобы давление воды в системе автономного водоснабжения (отопления) оставалось стабильным, в ней устанавливается специальное устройство — гидроаккумулятор. При этом неотъемлемой частью этого узла является очень маленькое устройство – реле давления.

При неправильной настройке последнего гидроаккумулятор будет постоянно включаться и выключаться без особой надобности. В итоге мы получаем перерасход электроэнергии и быстрый износ насосного оборудования.

Согласитесь, устанавливая дома гидроаккумулятор, мы хотим повысить КПД системы водоснабжения и стабильность ее работы. Однако если регулировка реле давления произведена с ошибками, то задача не будет достигнута. Настройку этого небольшого устройства крайне важно произвести точно и по правилам. Причем регулировать его требуется как при первоначальной установке, так и в дальнейшем, при работе в постоянном режиме.

Содержание статьи:

  • Принцип работы реле давления

    Автономная система водоснабжения в частном доме состоит из водопроводных труб, насоса и элементов управления и очистки. Аккумулятор в нем играет роль устройства контроля напора воды. Сначала последний запасается в аккумуляторе, а потом по мере необходимости расходуется при открытии кранов.

    Такая конфигурация подачи воды позволяет сократить время, а также количество ее циклов включения/выключения.

    Реле давления здесь выполняет функцию управления насосом. Он отслеживает уровень сытости. воды, чтобы при опорожнении этого бака включить на время откачку жидкости из заборника.

    Основными элементами реле являются две пружины установки параметров давления, мембрана с металлической вставкой, реагирующая на давление воды и контактная группа 220 В

    Если давление воды в системе находится в пределах параметров, установленных на реле, то насос не работает. Если давление падает ниже минимальной настройки Рпуск (Рмин, Рвкл), то на насосную станцию ​​подается электрический ток для ее работы.

    Далее при заполнении гидроаккумулятора до rstop (Pmax, расстроен) насос обесточивается и выключается.

    Пошагово рассматриваемое реле работает следующим образом:

    1. В гидроаккумуляторе нет воды. Давление ниже. Пуск задается большой пружиной, мембрана в реле двигается и замыкает электрические контакты.
    2. В систему начинает поступать вода. При достижении Rstop – разница между верхним и нижним давлением устанавливается маленькой пружинкой, мембрана перемещается и размыкает контакты. В результате насос перестает работать.
    3. Кто-то в доме открывает кран или включает стиральную машину — в водопроводе понижение давления. Далее, в какой-то момент воды в системе становится слишком мало, давление снова доходит до пускового. И насос снова включается на подкачку.

    Без прессостата все эти манипуляции с включением/выключением насосной станции пришлось бы проделывать вручную.

    В техпаспорте реле давления для аккумуляторов давления указаны заводские настройки, на которые изначально настроены управляющие пружины — почти всегда эти настройки приходится менять на более подходящие

    При выборе рассматриваемого реле давления в первую очередь , следует посмотреть:

    • максимальная температура рабочей среды — для ГВС и отопления свои датчики, для ГВС свои;
    • диапазон регулировки давления — возможные настройки Rstop и Rpusk должны соответствовать вашей конкретной системе;
    • максимальный рабочий ток — мощность насоса не должна быть выше этого параметра.

    Настройка давления осуществляется на основе расчетов с учетом емкости гидроаккумулятора, среднего разового расхода воды потребителями в доме и максимально возможного давления в системе.

    Чем емче аккумулятор и чем больше разница между Rstop и Rpusk, тем реже будет включаться насос.

    Первый шаг перед настройкой

    Реле давления настраивается при первоначальной установке и затем, в случае возникновения проблем в системе водоснабжения.

    Во втором случае перед началом настройки релейного блока необходимо определить причину проблемы. Возможно, дело вовсе не в рассматриваемом устройстве, его не нужно трогать.

    Перед настройкой реле убедитесь, что аккумулятор, трубы и фитинги держат давление. Если в системе имеются свищи и негерметичности, от них необходимо в первую очередь избавиться

    Вторым важным моментом является очистка воды. Аккумулятор и реле имеют резиновую мембрану. Если в трубы попадет песок, то эта резинка испортится (потрескается) и перестанет держать давление. В обязательном порядке должны присутствовать фильтры очистки.

    Если давление в водопроводе по манометру достигает Rstop, но насос продолжает работать, то проблема обычно кроется в засорении труб и/или фильтров. Также возможен вариант с уходом контактов реле подачи напряжения на насосную станцию. В первом случае нужно избавиться от песка и накипи в системе, а во втором – проверить контактную группу и проводку 220 В.

    Также возможно, что вода из труб в доме полностью слита, но насос не хочет включаться. Здесь первым делом проверяем блок питания.

    Если напряжение в сети есть, проводка и контакты в порядке, то «9 из 10» реле давления вышло из строя. Его придется менять на новый, как-то отремонтировать этот аппарат практически невозможно.

    Пошаговая инструкция по регулировке

    Обычные сантехнические прокладки рассчитаны на 6 бар, максимально и кратковременно способны выдерживать до 10 бар. Рабочее и отопительное давление жилых домов в большинстве случаев колеблется в пределах 2–3,5 бар.

    Не стоит ставить реле Rstop выше 4 бар. Большинство представленных на рынке бытовых моделей этого устройства имеют максимальную остановку 5 бар. Однако устанавливать этот параметр на максимальное значение «пять» не рекомендуется.

    Нельзя затягивать или ослаблять пружины на устройстве до упора, это может привести к некорректной работе. Должен быть оставлен небольшой запас по натяжению/разболтанности.

    Цепь от сети 220 В к питанию насоса проходит через реле давления гидроаккумулятора, перед началом наладки устройства его необходимо обесточить

    Большая пружина — установка давления для запуска насоса. Малая пружина – устанавливает перепад давления для отключения насосной станции.

    Реле аккумулятора настроено следующим образом:

    1. Слив воды из водопровода. Затем в гидроаккумуляторе устанавливается рабочее давление в груше с воздухом — на 10 % меньше запланированного Rstop.
    2. Питание реле включено, насос начинает работать. С помощью манометра фиксируется давление при его выключении (Rstop).
    3. В раковине открывается маленький ручеек. Давление фиксируется при повторном включении насоса (Пуск).

    Чтобы увеличить пусковое значение, затяните большую пружину по часовой стрелке. Чтобы увеличить разницу между пуском и остановом, затяните маленькую пружину.

    Эти настройки уменьшаются при ослаблении пружин против часовой стрелки.

    В паспорте на реле указан минимальный перепад давления между Rstop и Rpusk (обычно 0,8 или 1 бар), можно не ставить маленькую пружину для понижения параметров

    После установки требуемых Startup и Rstop реле с насосом подключаются к сети. Если по манометру все работает как надо, значит настройка завершена. В противном случае три вышеуказанных шага повторяются снова.

    Консультация специалиста

    Реле давления аккумулятора давления рекомендуется подключать к электрощиту дома отдельной линией с его УЗО.

    Также в обязательном порядке заземлить этот датчик, для этого на нем есть специальные клеммы.

    Затягивать регулировочные гайки на реле до упора допускается, но ни в коем случае не рекомендуется. Устройство с сильно затянутыми пружинами будет работать с большими погрешностями по заданным пускам и rsstop и вскоре выйдет из строя

    Если на корпусе или внутри реле видна вода, устройство необходимо немедленно обесточить. Появление влаги – прямой признак разрыва резиновой мембраны. Такой блок необходимо немедленно заменить; его нельзя отремонтировать и продолжать эксплуатировать.

    Фильтры очистки в системе должны быть установлены в обязательном порядке. Без них никак. Однако их необходимо регулярно чистить.

    Также раз в квартал или полгода следует промывать само реле давления. Для этого на устройстве снизу откручивается крышка с подводящим патрубком. Далее вскрытую полость и находящуюся там мембрану промывают.

    Основной причиной поломки реле гидроаккумулятора является появление в трубах воздуха, песка или других загрязнений. Резиновая мембрана рвется, в результате чего прибор подлежит замене

    Проверка реле давления на исправность и общую исправность должна производиться каждые 3-6 месяцев. При этом также проверяется давление воздуха в гидроаккумуляторе.

    Если при регулировке наблюдаются резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса или гидроаккумулятора. Необходимо отключить всю систему и начать ее полную проверку.

    Выводы и полезное видео по теме

    Как правильно настроить реле давления:

    Простыми словами о реле давления для гидроаккумуляторов:

    Как отрегулировать реле давления в насосной станции:

    Без исправно работающего и правильно настроенного реле давления гидроаккумулятор превращается в ненужная железяка. На первый взгляд, регулировка рассматриваемого устройства выглядит предельно простой – нужно подтянуть/ослабить всего две пружины. Однако в настройке этого устройства есть свои нюансы. Если при регулировке допущены ошибки, то вместо гидроаккумулятора это может принести одни проблемы.

    Есть личный опыт настройки реле давления или есть вопросы пишите в блок с комментариями ниже. Наши специалисты обязательно помогут вам разобраться с подбором и настройкой данного устройства, чтобы максимально эффективно использовать вашу систему водоснабжения или отопления.

    📐принципы и правила настройки

    Для стабильной подачи воды с требуемыми значениями давления недостаточно просто купить насосную станцию. Оборудование также должно быть настроено, запущено и должным образом эксплуатироваться. Признаться, не все из нас знакомы с тонкостями тюнинга. Да и перспектива испортить устройства неверными действиями не слишком заманчива, согласитесь?

    Мы готовы поделиться с вами ценной информацией о том, как настроить насосную станцию. В нашей статье приведены методы и правила устранения нарушений работы, связанных с недостаточно высоким давлением.

    Вы узнаете о причинах падения давления и познакомитесь с методами их устранения. Графические и фото приложения пояснят, как правильно настроить насосное оборудование.

    Содержание статьи:

    • Характеристики насосной станции
    • Причины аппаратных проблем
    • Исправление ошибок в работе
      • Нарушение правил эксплуатации
      • Неисправности двигателя
      • Проблемы с давлением воды в системе
    • Ревизия накопительного бака 900 10
    • Роль аккумулятора в система
    • Контроль давления воздуха
  • Использование реле для регулировки давления
    • №1: Принцип работы датчика давления
    • №2: Настройка и расчет необходимого давления
    • #3: Установка рекомендуемых настроек
    • #4: Выбор нестандартных значений давления
  • Выводы и полезное видео по теме

Особенности насосной станции

Готовая насосная станция в комплектации производителя представляет собой механизм принудительной подачи воды. Схема его работы до предела проста.

Насос закачивает воду в эластичный бак, расположенный внутри гидроаккумулятора, также называемый гидробаком. При заполнении водой он растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, вызывает отключение насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. Реле отвечает за включение и выключение устройства, уровень давления контролируется манометром.

Нарушения в работе бытовой насосной станции могут привести к повреждению сантехнического оборудования

Более подробно с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит нас с рекомендованной нами статьей.

Причины аппаратных проблем

Статистика неисправностей в работе бытовых насосных станций говорит о том, что чаще всего проблемы возникают из-за нарушения целостности мембраны, трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в система.

Необходимость вмешательства в его работу может возникнуть по многим причинам:

  • Песок и различные вещества, растворенные в воде, могут вызвать коррозию, привести к неисправностям и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры очистки воды.
  • Снижение давления воздуха в станции вызывает частую работу насоса и преждевременный износ. Рекомендуется время от времени измерять давление воздуха и при необходимости регулировать его.
  • Негерметичность соединений всасывающего трубопровода является причиной того, что двигатель работает без остановки, но не может перекачивать жидкость.
  • Неправильная регулировка давления насосной станции также может вызвать неудобства и даже поломки в системе.

Для продления срока службы станции рекомендуется периодически проводить ревизию. Любые работы по регулировке необходимо начинать с отключения от сети и слива воды.

Периодически проверяйте потребляемую мощность и максимальный напор. Повышенное потребление энергии указывает на трение в насосе. Если давление падает без обнаруженных утечек в системе, оборудование изношено

Исправление ошибок в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования, необходимо принять самые простые меры — очистить фильтры, устранить утечки. Если они не дают результатов, то переходите к дальнейшим действиям, пытаясь выявить первопричину.

Следующее, что нужно сделать, это отрегулировать давление в гидроаккумуляторе и .

Фотогалерея

Фото

Для поддержания оборудования в нормальном техническом состоянии и безотказной работы системы не рекомендуется превышать предельные значения, указанные производителем агрегата

Не допускается запустить насосную станцию, не заполняя водой рабочую полость и всасывающий патрубок. В противном случае за несколько минут «сухой работы» могут прогореть уплотнения, защищающие двигатель от воды, с последующим выгоранием двигателя

Запрещается использовать насосную станцию ​​в водопроводе дома без ее потребления в точках водозабора. Недопустимая работа агрегата «в тупик»

Для сохранения ресурса водоприемного оборудования необходимо исключить попадание воздуха во всасывающий трубопровод

Во избежание перепадов давления в патрубках подачи и всасывания и чрезмерная нагрузка на установку, не рекомендуется сужать напорный трубопровод

Мощность насосной станции, установленной в контуре, должна соответствовать максимальному количеству одновременно используемых точек водозабора

Насосная станция не может принимать воду с температурой ниже +1º и выше +35ºС. Установки открытых площадок на зиму сохранены: все они и присоединенные к ним трубы полностью осушены, оборудование рекомендуется перенести в помещение

Эксплуатация насосной станции в зимнее время в неотапливаемом помещении не допускается. Расположение оборудования должно исключать затопление и замерзание.

Условия нормальной эксплуатации насосной станции

Заполнение водой всасывающего трубопровода и рабочей полости

Запрещение эксплуатации без водопотребления

Предотвращение попадания воздуха во всасывающий трубопровод

Насосное оборудование в сухом подвале

Установка агрегата в подсобном помещении

Откачка из открытого водоема

Работа станции зимой

Ниже приведены наиболее распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться устранить самостоятельно. При более серьезных проблемах необходимо обратиться в сервисный центр.

Нарушение правил эксплуатации

Если станция постоянно работает без отключения, вероятная причина — неправильная регулировка реле — установлено высокое давление отключения. Бывает и так, что двигатель работает, но станция не качает воду.

Причина может заключаться в следующем:

  • При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, налив воду через специальную воронку.
  • Нарушена целостность трубы или в трубе или во всасывающем клапане образовалась воздушная пробка. Для выявления конкретной причины необходимо убедиться, что: впускной клапан и все соединения герметичны, отсутствуют перегибы, сужения, гидрозатворы по всей длине всасывающей трубы. Все неисправности устраняются, при необходимости заменяют поврежденные участки.
  • Оборудование работает без доступа к воде (сухое). Необходимо проверить, почему его нет или выявить и устранить другие причины.
  • Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это из-за поврежденной мембраны (тогда ее необходимо заменить), либо система отсутствует. В последнем случае необходимо замерить наличие воздуха, проверить бак на наличие трещин и повреждений.

Перед каждым пуском необходимо залить воду в насосную станцию ​​через специальную воронку. Она не должна работать без воды. Если предполагается, что насос будет работать без воды, приобретите автоматические насосы, оснащенные регулятором расхода.

Менее вероятно, но может случиться, что он открыт и заблокирован. из-за попадания мусора или постороннего предмета. В такой ситуации необходимо разобрать трубопровод в месте возможного засорения и устранить проблему.

Неисправности двигателя

Двигатель бытовой станции не работает и не шумит, возможно, по следующим причинам:

  • Оборудование отключено от электросети или отсутствует напряжение в сети. Необходимо проверить схему подключения.
  • Перегорел предохранитель. В этом случае необходимо заменить элемент.
  • Если невозможно провернуть крыльчатку вентилятора, значит, она заклинила. Узнайте, почему.
  • Реле повреждено. Нужно попробовать его отрегулировать или, если не получится, заменить на новый.

Неисправности в двигателе чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с давлением воды в системе

Недостаточное давление воды в системе можно объяснить несколькими причинами:

  • Давление воды или воздуха в системе установлено на недопустимо низкое значение. Затем необходимо настроить реле в соответствии с рекомендуемыми параметрами.
  • Трубопровод или рабочее колесо насоса заблокированы. Решить проблему может помочь очистка элементов насосной станции от загрязнений.
  • Воздух попадает в трубопровод. Проверка элементов трубопровода и их соединений на герметичность может подтвердить или опровергнуть эту версию.

Плохая подача воды также связана с тем, что подсасывается воздух из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при всасывании в систему нагнетается воздух.

Плохой напор воды может вызвать значительный дискомфорт при пользовании водопроводной системой.

Ревизия накопительного бака

Приступая к работам по наладке оборудования, отключить систему от сети, закрыть напорный кран на стороне водозабора. Откручиваем кран и сливаем воду, а остатки спускаем по напорному шлангу, отсоединив его от . Сначала проверьте давление воздуха в баке гидроаккумулятора.

Роль аккумулятора в системе

Мембранный бак насосной станции представляет собой, по сути, металлический бак с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками резервуара нагнетается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая разграничивает бак на два отсека – для воды и воздуха.

Бак-аккумулятор поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проверять давление в гидропневмобаке при выключенном насосе и сливе воды из подающего трубопровода

Чем больше воды попадает в устройство, тем больше оно сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из бака. Это позволяет поддерживать стабильный напор воды даже при бездействии насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в него вместе с водой в виде мелких пузырьков и постепенно там скапливается, уменьшая полезный объем.

Для этого на больших баках предусмотрен специальный клапан. С небольшими емкостями приходится хитрить, чтобы удалить воздух: отключать систему и несколько раз сливать и наполнять бак.

Подбор бака по объему осуществляется исходя из наибольшего значения расхода воды для конкретного потребителя. Допустимое количество пусков в час, указанное производителем, а также номинальные значения давления включения, давления отключения и заданного пользователем давления в гидробаке

Регулятор давления воздуха

Хотя производитель регулирует все элементы насосной станции на этапе производства, необходимо перепроверить давление даже в новом оборудовании, так как на момент продажи оно может незначительно снизиться. Эксплуатируемое устройство осматривают до двух раз в год.

Для измерений используется самый точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность использовать автомобильный манометр со шкалой и самой низкой градуировкой, это даст более надежные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (устанавливается с помощью реле). Для баков разного объема показатель может быть от одной до двух полосок. Регулировку осуществляют через ниппель, откачивая или стравливая лишний воздух.

Для нормальной работы станция комплектуется обязательными контрольно-регулирующими устройствами:

Галерея изображений

Фото

Обязательными узлами насосной станции являются реле давления, позволяющее регулировать давление в системе, и манометр необходимый для его контроля

Для установки параметров давления в системе реле снабжено двумя пружинами, которые позволяют устанавливать верхний и нижний пределы давления в контуре водоснабжения

Для увеличения верхнего предела параметров давления, при котором работа насоса автоматически прерывается, гайку 1 поворачивают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, необходимо поднять на такую ​​же величину

Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Рекомендуемый верхний и нижний пределы перепада давления в диапазоне 1,2 — 1,6 бар

Обязательные компоненты насосной станции

Пружины для настройки реле давления

Специфика изменения давления реле

Использование манометра при настройке реле

Чем меньше воздуха закачивается в систему, тем больше воды она может накопить. Давление воды будет сильным, когда резервуар полон, и все больше и больше ослабевает, когда вода набирается.

Если такие перепады устраивают потребителя, то можно оставить давление на минимально допустимом уровне, но не менее 1 бар. Более низкое значение может вызвать трение груши, наполненной водой, о стенку бака и повредить его.

Для установки при сильном давлении воды необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница в давлении при заполненном и пустом баке будет менее заметна, обеспечивая равномерный и сильный поток воды.

Использование реле для регулировки давления

Отвечает за автоматику системы — устройство, управляющее насосной станцией, выполняющее функцию включения и выключения устройства. Это также предотвращает создание в системе избыточного давления.

Реле давления управляет циклами включения/выключения при достижении заданного пользователем рабочего давления. Работу реле давления контролируют с помощью манометра.

№1: Принцип работы датчика давления

Основным элементом реле является группа контактов, которая закреплена на металлическом основании и отвечает за включение и выключение устройства.

Рядом две пружины разного размера для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещается сама мембрана и металлический поршень. Сверху все закрыто пластиковой крышкой.

Продукция разных производителей и принцип ее работы практически идентичны, различаться они могут лишь в незначительных деталях

В процессе эксплуатации данного устройства можно выделить несколько этапов:

  1. При открытии крана , вода некоторое время поступает в водопроводную точку из заполненного бачка. При этом давление, имеющееся в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Контакт замыкается, помпа включается.
  2. Насос работает, перекачивая воду потребителю, и при закрытии всех кранов наполняет водой бак.
  3. При постепенном заполнении гидроаккумулятора давление увеличивается, и оно начинает воздействовать на мембрану, которая давит на поршень. В результате контакты размыкаются и насос останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже срок службы оборудования. Если параметры установлены неправильно, насос не будет работать вообще или будет работать постоянно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на давление, создаваемое мембраной гидробака, скрыты под корпусом — доступ к ним полностью закрыт

#2: Регулировка и расчет необходимого давления

В новом устройстве уже есть заводские настройки реле, но, тем не менее, лучше их дополнительно проверить. Перед настройкой необходимо выяснить рекомендуемые производителем значения для установки допустимого порога давления (для замыкания и размыкания контактов).

При неправильной регулировке производитель имеет полное право отказаться от гарантии.

Расчет допустимого давления при включении/выключении устройства производитель проводит с учетом предполагаемых особенностей эксплуатации. Их учитывают при разработке рабочих параметров для разных моделей насосных станций.

Величина включения равна сумме:

  • Требуемое давление в высшей точке водопровода, где производится забор воды;
  • Перепады высоты высшей точки забора воды и насоса;
  • Потери в напорном водопроводе.

Скорость отключения рассчитывается следующим образом: плюс один и отнять полтора бара от давления отключения. При этом нельзя допускать, чтобы давление отключения превышало максимально допустимое давление, возникающее на выходе трубопровода из насоса.

Распространенной ошибкой, влияющей на работу насосной станции, является неучет суммарной суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды до точек водоразбора

# 3: Установка рекомендуемых настроек

Перед изменением настроек необходимо зафиксировать предыдущие показатели с помощью манометра. Включив насос, зафиксируйте значения давления в момент выключения и включения. Это поможет определить, в какую сторону корректировать – в сторону уменьшения или увеличения.

Необходимо помнить, что любое изменение установленного порога давления в реле также требует соответствующих изменений в воздушной камере гидроаккумулятора

Дальнейшие действия имеют следующий приоритет:

  1. Отключите станцию ​​от сети, слейте воду и откройте крышку реле ключом.
  2. Давление запуска насоса регулируется вращением гайки, удерживающей большую пружину (P). Закручивая его по часовой стрелке, добиваются сжатия пружины и устанавливают необходимое усилие переключения. В различных моделях устройства допустимые значения могут составлять от 1,1 до 2,2 бар.
  3. Поворачивая маленькую гайку (∆P) по часовой стрелке, можно увеличить разрыв между давлением выключения и давлением включения устройства, который обычно составляет 1 бар. Таким образом, давление отключения можно зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важный нюанс, маленькая пружинка не регулирует порог срабатывания, как это ошибочно понимают некоторые.

Устанавливает дельту между значениями включения станции, и ее отключения. То есть полностью ослабленная пружина ничего не изменит — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но чем больше он задерживается, тем больше будет разница между ними.

Маленькая пружина реле давления более чувствительна и требует очень осторожного нажатия

Проверить правильность установки показателей с помощью манометра. Если не удалось добиться требуемых значений с первой попытки, регулировка продолжается.

# 4: Выбор нестандартных значений давления

В приборе можно установить другой уровень давления, отличный от рекомендаций производителя, подстраивая оборудование под индивидуальные требования пользователя. Увеличивая дальность при включении/выключении добиваются более редких откликов станции.

Это продлевает срок службы устройства, но делает напор воды неравномерным. За счет уменьшения разницы добиваются стабильного давления, но так насос будет срабатывать чаще.

Выводы и полезное видео по теме

Как отрегулировать давление станции, видео демонстрирует:

Видео о том, что делать если станция часто срабатывает:

Проведение самостоятельной регулировки насосной станции, необходимо иметь в виду, что иногда изменение заводских рекомендаций может ухудшить работу системы водоснабжения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
