Как рассчитать сечение провода, кабеля при ремонте проводки в квартире

Если вы собрались менять или прокладывать электропроводку своими руками, то прежде чем взяться за дело, необходимо подсчитать необходимое вам сечение электрических проводов. Правильный выбор материала проводника и его сечение в дальнейшем могут оградить вас от множества проблем. Неправильно рассчитанное сечение проводника может привести к выгоранию проводки, а также пожару, который может возникнуть от перегрева проводов или короткого замыкания.
Поэтому лучше вооружиться калькулятором и уделить немного времени расчетам сечения провода для вашей квартиры или дома.

Для расчета размера сечения медного кабеля по мощности вам нужно будет подсчитать предполагаемое количество бытовых приборов и потребляемую ими мощность. Алюминиевый кабель мы рассматривать не будем ввиду его нецелесообразности при ремонте современной квартиры.
Например вы хотите подключить на одном кабеле встраиваемый духовой шкаф мощностью 2800 Вт и микроволновую печь мощностью 1000 Вт. Итого получается 3800 Вт на одном проводе. Далее приступим к расчетам. Как известно, чтобы узнать силу тока нам нужно поделить суммарную мощность на напряжение, которое в бытовой электрической сети составляет 220 В.
J = 3800/220 = 17,3 А.
Из расчета видно, что нам нужен кабель, токопроводящая способность которого будет выше 17,3 А. Для этого воспользуемся таблицей ПУЭ (правила устройства электроустановок).

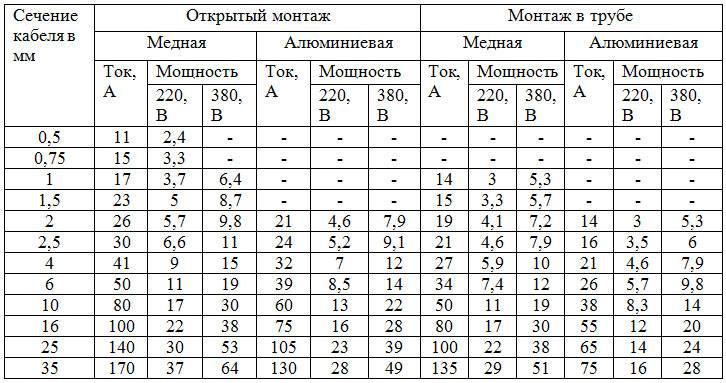

Как видно из таблицы нам достаточно медного кабеля сечением 1,5 мм. кв. Но опытные электрики рекомендуют прокладывать электрическую сеть с запасом, отсюда и берется рекомендация для розеточных групп использовать кабель сечением 2,5 мм. кв.

Рассчитываем сечение по силе тока
Если перед вами стоит задача рассчитать сечение медного кабеля по силе тока, то тут все гораздо проще, необходимо лишь выбрать сечение кабеля из таблицы, также при выборе сечения обратите внимание, что при скрытой проводке требования к сечению кабеля несколько выше, чем при открытой проводке, т.к. без доступа воздуха, кабель имеет способность сильнее нагреваться под нагрузкой.

Для выбора сечения кабеля по силе тока при скрытой проводке воспользуемся следующей таблицей.

Таблица для расчета

Как мы видим из предыдущего примера по расчету сечения кабеля по мощности, для подключения приборов с суммарной силой тока 17,3 А при закрытой проводке нам потребуется провод сечением не менее 2 мм. кв.

Ознакомиться с Правилами устройства электроустановок вы можете скачав документ ПУЭ-7.

Замена проводки в квартире

Многие дома построены много лет назад. Соответственно, их внутреннее оснащение устарело. В 20 веке проводку для электрических сетей изготавливали из алюминия. А он сильно подвержен коррозийным процессам. К тому же, со временем у алюминия изменяется структура, он становится ломким.

Также у старой проводки:

• Нет устройства защитного отключения.
• Отсутствует защитное заземление. Вместо него стоит глухозаземленная нейтраль. Разводка проводов сделана разветвляющим способом.
• Количество розеток не соответствует потребностям проживающих в квартире жильцов.

За последние десятилетия количество бытовой техники намного выросло. Почти в каждой квартире есть разные миксеры, кофеварки, компьютеры и так далее. Нагрузка на старую электросеть увеличена и не соответствует первоначально заложенной в проекте. Это ведет к риску возникновения пожара и аварийных ситуаций.

Во многих квартирах из-за устаревшей проводки часто искрят и выходят из строя розетки. А при ремонте провода ломаются. Бывает даже, что стены начинают бить током. В некоторых случаях при включении мощного прибора от проводов пахнет горелой изоляцией. Если есть хотя бы один из перечисленных признаков, следует срочно заменить проводку.

Частичная замена

Такая замена необходима в случае, если:

• На линию повысилась нагрузка, которую не выдерживают провода, а остальные кабели и распределительный щит можно эксплуатировать дальше.
• Есть разного рода повреждения только одной линии новой проводки.

Полная замена

Полноценная замена требуется, когда:

• Старая изоляция растрескалась, ссохлась и вышел срок ее службы. Медная изоляция служит 30 лет, а алюминиевой – 20 лет.
• Имеются старые розетки.
• Старая проводка не может выдерживать большие мощности. К примеру, если включено несколько приборов тонкие провода не способны справиться с нагрузкой.

Техника безопасности

• Работы проводят только после отключения электричества и с помощью инструментов с прорезиненными ручками.
• При ударе током нужно сразу оказать помощь пострадавшему – снять напряжение и вызвать неотложную помощь.
• Всегда иметь под рукой аптечку для оказания первой помощи.
• Не стоит работать в одиночку, желательно иметь напарника.
• В процессе работы следует использовать средства для защиты рук, глаз и лица.
• Работать необходимо в головном уборе, спецодежде и спецобуви.
• Манипуляции на высоте стоит делать на устойчивой опоре. К примеру, строительном помосте.
• Электрические инструменты должны быть исправными, а провода не иметь повреждений и дефектов.
• Подключение электроинструментов должно проводиться только в исправленные удлинители.
• Работы проводят при снятом напряжении, а контролировать это надо тестером или индикаторной отверткой.

Выбор новых проводов

В соответствии с требованиями в квартирах прокладывают провода из меди.

Желательно использовать провода:

• NYM;
• ВВГнг.

На количество жил влияет система заземления и тип подключения.

Одножильным проводом ПВСнг подключают светильники.

Расходники и инструменты

Заранее подготовленная схема помогает понять, какие и в каком количестве потребуются материалы. Желательно покупать их с запасом, так как иногда в расчетах оказывается ошибка или в процессе работы не все может получиться сразу.

Для того, чтобы провести монтаж электропроводки, нужно купить:

• Выключатели и розетки (с заземлением и УЗО).
• Клеммы соединения кабелей. При обустройстве скрытой проводки может потребоваться гофра, а открытой – кабель-каналы.
• Защитную автоматику – устройство отключения и автоматический выключатель. Есть дифференциальный автомат, который совмещает эти устройства. Для группы розеток нужны приборы 25А, а освещения – 16А. При наличии мощных приборов автомат используют на 32А. Автоматический выключатель сработает при 50А, а вводное устройство защитного отключения – 62А. У всех линий должно быть свой выключатель и устройство защитного отключения, либо простой автомат.
• Распределительный щит.
• Распределительные коробки. Их количество зависит от разветвлений кабеля. Изделия бывают квадратными либо круглые. У первых больше соединений, а вторые просты в установке.
• Кабель. Для прокладки полностью новой проводки или частичной замене медных проводов используют медный кабель. А для частичной замены старой проводки используют алюминиевые провода. Для плиты подходит медь с сечением 4 мм², розеток – 2.5 мм², а освещения – 1.5 мм².

В процессе замены проводки в доме потребуются следующие приборы:

• Мультиметр.
• Болгарка/Штроборез.
• Дрель или перфоратор.
• Также понадобятся самые простые инструменты:
• Ножницы и изолента.
• Кусачки и плоскогубцы.
• Нож и ножовка.

Если планируется проводка открытого вида, то потребуется длинная 1.5-миллиметровая проволока. Она нужна для протяжки через канал кабеля.

Подготовка

В первую очередь составляют план, в котором прописывают все этапы работ.

Схема

Электрическая сеть квартиры подразделяется на:

• Освещение.
• Розеточную систему.
• Потребителей высокой мощности – духовки, посудомойки, стиралки, бойлера и так далее. К каждому прокладывают свою линию.

Примерное количество розеток на 5-7 м²:

• На кухне – 3 штуки;
• В жилой комнате – 1 штука.

Автоматическим выключателем оснащают все сегменты. Мощные приборы и розетки подключают к электросети через устройство защитного подключения.

Также желательно отдельно запитать санузел.

Чертеж

Его изображают на бумаге и отражают следующие данные:

• Кабельные трассы с количеством жил.
• Технику в распределительном щите без указания номинального тока.
• Расположение выключателей, розеток и приборов освещения, прописывая высоту и привязку к углам комнаты.
• Правила прокладки кабеля:
• Минимальная дистанция до батарей отопления и газопровода составляет 400 мм.
• От проемов и потолка отступают 150 мм.
• Укладку проводов осуществляют параллельно углам комнаты. По диагонали делать этого нельзя.
• Можно прокладывать провода по диагонали за подвесным потолком.

Расчет мощностных показателей

На сечение жил влияет ток потребления электрических приемников. Он определяется мощностью прибора.

Показатели двухфазных стандартных электрических приемников

Автоматические выключатели выбирают по номинальному току. Для устройства защитного отключения значение должно быть выше. К примеру, устанавливают УЗО на 32А на линии с автоматом 16А. Трехфазные приборы подсоединяют проводом 5*2.5 мм².

Итоговый план

В результате на чертеже будут прописаны:

• Модели выключателей и розеток с указанием номинального тока.
• Марки переключателей с классом и номинальным током. Для устройства защитного отключения указывают утечку.
• Сечения проводов.

В квартирах ставят автоматические выключатели класса С либо В. Последний стоит дороже.

Класс устройства защитного отключения:

• А – для бытового оборудования, которое функционирует на постоянном/переменном токе.
• АС – для техники на переменном токе (к примеру, варочной поверхности либо бойлера).

Устройство защитного отключение срабатывает при утечке тока:

• Во влажных помещениях – 10 мА.
• В сухих комнатах – 30 мА.

Готовый план должен быть согласован и зарегистрирован в энергетической службе.

Особенности проводки в разных комнатах

Существуют определенные особенности для разных комнат:

• Жилые помещения. Если в зале есть разные типы подсветки, желательно обеспечить отдельную группу проводки. Когда в зале и спальне по 1-2 люстры, их можно объединить. На количество разводок влияет загруженность электросети техникой. Площадь больше 100 м² нуждается в установке 3 устройств защитного отключения.
• Кухня. В ней используют кабель с 3 жилами. Разводку делят на группы, так как сеть загружена техникой.
• Санузел. Здесь целесообразная 3-линейная система, герметичные трубки и кабели с двойной изоляцией.

Замена проводки

Прежде чем провести монтаж проводки сначала демонтируют старую, потом выбирают способ и делают прокладку проводов.

Демонтаж

Перед прокладкой новой электропроводки в квартире требуется демонтировать старую. Работы проводят с обязательным соблюдением правил безопасности. Манипуляции осуществляют в резиновых перчатках.

В первую очередь обесточивают квартиру. Потом провода проверяют на напряжение и демонтируют линию.

Все элементы проверяют фазоуказателем и только после этого их удаляют.

Для начала демонтируют выключатели и розетки. Старые провода можно не убирать, оставив их в канавках. Однако их отключают от электросети. Если решено убрать кабели, то используют тестер. Он обнаружит старые провода в стене. Потом делают штробление и устраняют кабели.

Открытый либо закрытый монтаж

Выбор конкретного способа зависит во многом от предназначения объекта. Технически открытая проводка имеет больше преимуществ. К примеру, большим номинальным током на 1 мм² сечения, высокая скорость монтажа и малая трудоемкость. Однако интерьер она не украшает, поэтому для квартир мало подходит. В них желательно скрыто прокладывать провода.

Скрытый монтаж

Такой способ подразумевает проводку в квартире внутри стен. Кабели при необходимости можно разместить в напольном покрытии либо закрыть их коробами из гипсокартона. Часто используют скрытие проводки в натяжном потолке. Создание каналов в стенах считается самым непростым способом. Но он имеет неоспоримые преимущества. Нет необходимости огибать стены. Правда потребуется демонтаж старого покрытия или его полная замена.

Первый этап

Делают каналы в стене, в которых будут находится провода. Это называется штроблением. Его делают перфоратором или штроборезом. Работы проводят в респираторе и очках, так как образуется много пыли.

Выбирая оптимальную глубину канавок, учитывают всегда, что толщина штукатурки, которая их закрывает, не должна быть больше 1 см. Ширина может быть любой. Если есть возможность сделать проводку в перекрытиях, это лучший вариант. Он ускоряет процесс прокладки.

Второй этап

Готовят отверстия под розетки с помощью перфоратора с коронкой. Последнее приспособление помогает делать и ниши для распределительных коробок. В подготовленные канавки прокладывают провода. При этом четко соблюдают предварительно составленную схему.

Третий этап

Стыкую кабели в распределительных коробках, используя соединительные зажимы. Эти приспособления выступают и как изоляция.

Четвертый этап

Монтаж розеток и выключателей. После установки электрических приборов к их контактам подсоединяют провода. На этом завершается разводка проводки. Выполненную работу проверяют тестером.

Пятый этап

Он состоит из активации подачи электроэнергии от щита и закрытие канавок с проводкой. Если она прокладывалась в конструкциях из гипсокартона, ее защищают гофрированными трубками. Их закрепляют на поверхности клипсами.

Открытый способ

Такая технология предполагает применение пластмассовых коробов. Она не так сложна, как скрытая, поэтому часто используется при самостоятельном монтаже.

Первый этап

Для начала фиксируют плинтуса. Когда их пустоты выступают как короб для кабеля, это указывают в схеме. Затем прокладывают короба к электрическим приборам от плинтусов. По последним проводят провода. Короба обязательно должны быть прочными, чтобы защищать кабель от механических воздействий.

Каналы низкого качества не всегда способны защитить проводку. Это несет риск возникновения аварийной ситуации.

Второй этап

Устанавливают внешние распределительные коробки, соединяя в них провода. Стыковка осуществляется с применением соединительных зажимов.

Третий этап

Монтируют выключатели и розетки, подключая провода. В завершении все проверяют тестером.

Замена проводки важна при организации безопасной электросети в квартире. Желательно, чтобы специалист решил, какую проводку выбрать в квартиру и как ее провести. При отсутствии или малом опыте не стоит браться за это дело, так как оно несет большие риски. Мастер сделает все работы в соответствии с установленными правилами безопасности. Цена замены проводки зависит от способа монтажа, особенностей и площади помещений и других факторов.

Надежна ли проводка в вашем старом доме? Как узнать

, безопасна ли проводка в вашем старом доме? Как узнать

Фото: New Africa / Adobe Stock

Основные моменты

• дом.

• Дома старше 40 лет могут иметь устаревшую электропроводку.

• Есть несколько признаков небезопасной проводки, например запах гари и отключение электроэнергии.

• Лицензированный электрик может осмотреть вашу электропроводку и произвести модернизацию.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Старые дома полны очарования, но они также могут нести опасность, связанную с электропроводкой. Хотя возраст сам по себе не всегда делает проводку небезопасной, детали могут со временем изнашиваться и создавать опасность для здоровья, если не обращать на них должного внимания. Кроме того, многие старые системы электропроводки устарели, и вам, возможно, лучше заменить их более новыми и безопасными типами. Подтверждение того, что электрическая система вашего дома находится в хорошем состоянии, и модернизация ее там, где это необходимо, может помочь вам расслабиться, живя в старом доме.

Опасность небезопасной электропроводки в старых домах

В старых домах выше вероятность того, что система электропроводки устарела и небезопасна. По данным Федерального агентства по чрезвычайным ситуациям (FEMA), старая неисправная проводка представляет серьезную опасность возгорания, а неисправность электрооборудования является четвертой по значимости причиной домашних пожаров. Некоторые страховые компании могут взимать более высокие страховые взносы за дома со старыми электрическими системами, в то время как другие могут вообще не предоставлять страховое покрытие.

Поскольку опасные места для проводки часто прячутся за стенами или под полом, они часто остаются незамеченными. Однако осмотр лицензированным электриком может дать вам более полное представление о состоянии вашей системы. Инспекция покажет любые шаги, которые вам необходимо предпринять для обновления вашей системы для безопасности вашего дома и ваших финансов.

Идентификация проводки в старом доме

Фотографии: John_Brueske / iStock / Getty Images Plus / Getty Images; raweenuttapong / iStock / Getty Images Plus / Getty Images; Czgur / iStock / Getty Images Plus / Getty Images

Старые дома, скорее всего, будут оснащены устаревшей системой электропроводки. Вам не нужно заменять старую проводку во всех случаях, но важно знать, какой у вас тип и какие проблемы могут возникнуть.

Электромонтажные системы с ручкой и трубкой

Старомодные системы с ручкой и трубкой появились еще до 1940. Хотя они и не опасны по своей сути, они не предназначены для современных силовых нагрузок. Этот тип старой проводки не имеет заземляющего провода, что является функцией безопасности, которая защищает современные приборы и устройства от скачков напряжения. Вы не можете добавить заземление в систему с ручкой и трубкой, хотя установка прерывателей цепи замыкания на землю или розеток GFCI может повысить безопасность.

Чтобы определить проводку с ручкой и трубкой, найдите белые керамические ручки, прибитые к открытым балкам в вашем подвале или на чердаке. Через ручки будут проходить трубки для защиты проводов. Вам не нужно заменять системы с ручкой и трубкой во всех случаях, но вызовите электрика для полной проверки, если у вас есть проводка с ручкой и трубкой, и вы заметили что-либо из следующего в вашем доме:

• Металлический провод, обнаженный через изношенную, треснувшую или поврежденную изоляцию провода

• Домашняя изоляция вокруг проводов, которая может привести к перегреву и возгоранию проводов 004

• Цепи в блоке предохранителей с предохранителем более 20 ампер

• Трехштырьковые розетки без кнопок проверки и сброса

Алюминиевая проводка

Медный провод является стандартным в домашних электрических системах, но в некоторых домах, построенных в 60-х или 70-х годах, вместо него может быть алюминиевая проводка. Самостоятельно идентифицировать алюминиевые провода может быть непросто, хотя иногда на изоляции можно увидеть слово «алюминий». Только не пытайтесь снять изоляцию , так как это может быть рискованно без специальных знаний по электрике.

Алюминиевая проводка может быть опасной, так как соединения со временем ослабевают. Эта проблема создает крошечные зазоры между проводкой и разъемами, которые могут вызвать перегрев или возгорание.

Квалифицированный электрик может осмотреть ваши алюминиевые провода и решить, что вы можете оставить их на месте, как правило, с добавлением медных соединителей к автоматическим выключателям и розеткам или путем замены розеток и настенных выключателей на более новые, чтобы предотвратить возможные проблемы.

Тканевый провод

Этот предшественник современной электропроводки состоит из куска ткани, обернутого непосредственно вокруг металлического проводника. Поскольку тканевая проводка не устанавливалась в домах более 50 лет, любые тканевые провода в вашем доме, вероятно, начали гнить. Некоторые матерчатые провода не имеют заземляющего проводника, из-за чего в некоторых случаях вы не можете использовать трехконтактные вилки и розетки. В вашем доме также могут потребоваться дополнительные цепи для равномерного распределения электрической нагрузки.

Некоторые прорезиненные провода имеют тканевую изоляцию, поэтому их может быть сложно идентифицировать самостоятельно. Лучший способ узнать, является ли ваша проводка тканевой, — это нанять профессионала, который проверит ее на предмет безопасности. Они также могут порекомендовать решения для снижения любого риска.

Другие распространенные проблемы с электропроводкой в ​​старых домах

Если вашему дому более 40 лет и вы не уверены в безопасности электропроводки, обратите внимание на следующие признаки небезопасной электрической системы.

• Провода с поврежденной изоляцией и оголенным металлом

• Регулярно перегорающие предохранители или часто срабатывающие автоматические выключатели

• Ощущение покалывания при прикосновении к настенному выключателю, электроприбору или розетке

• Свет, который регулярно гудит, тускнеет и мерцает сам по себе

• Запах гари, исходящий из помещения или определенного прибора

• Изменение цвета вокруг розеток или пластин переключателей, которые могут быть следами ожогов

• Незаземленные розетки (с розетками только для двухштырьковых вилок)

• Розетки на кухне или в ванных комнатах без кнопок проверки и сброса

• Проводка, сращенная или модифицированная своими руками

• Удлинители, используемые в качестве постоянного решения

Решения для Небезопасная проводка

Если вы подозреваете, что ваша проводка может быть небезопасной, вы можете сделать модернизацию для обеспечения безопасного электроснабжения:

• Замените поврежденные выключатели и замените незакрепленные розетки, где шнуры можно выдернуть без сопротивления

• Обновите свой электрический щит до нового 200-амперного щита

• Замените автоматические выключатели дуговыми прерывателями (AFCI) для обнаружения и отключения цепей, несущих случайные заряды от неисправной проводки, которые могут привести к пожару

• Установите розетки GFCI, чтобы замкнуть цепь между заземленными компонентами и источниками электрического тока, чтобы предотвратить поражение электрическим током. Лучше всего, чтобы вашу систему проверил местный электрик. Они сообщат вам, требуется ли полная замена проводки или просто модернизация. В зависимости от ваших потребностей они также могут проложить новую проводку, добавить новые розетки, заменить автоматические выключатели или поврежденные компоненты или модернизировать вашу электрическую панель.

  Нужна профессиональная помощь с вашим проектом?

  Получите цитаты от профессионалов с самым высоким рейтингом.

  Рекомендуемые статьи

  • Как предотвратить возгорание электричества дома: 10 полезных советов

    C.E. Larusso • 12 мая 2023 г. в вашем доме

    Маргарет Вак • 1 апреля 2022 г.

  • Не игнорируйте эти 7 проектов по благоустройству дома

    Энди Линдус • 11 июля 2014 г.

  Основы и требования к установке домашней электропроводки

  Электрика

  Электропроводка в доме опасна и может стоить не только вашей жизни, но и жизни других людей. Домашние электрические пожары вызывают около 51 000 пожаров, в результате чего ежегодно погибает около 500 человек, 1400 человек получают травмы и материальный ущерб составляет 1,3 миллиарда долларов. Чтобы обеспечить вашу безопасность, мы собрали несколько важных советов, которые помогут сделать вашу домашнюю электропроводку правильной.

  Тем не менее, важно отметить, что все, что касается электрических систем, особенно проектирование и установка, чрезвычайно сложно, и лучше всего, если это будет сделано профессионалами. HandyKith — один из лучших электриков, который может предоставить качественные услуги и имеет проверенный послужной список, обеспечивающий безопасность вас, вашей семьи и окружающих вас людей.

  Основы электропроводки в доме

  Мы погрузились в мир электромонтажных работ, начиная со школьной скамьи, соорудив небольшую печатную плату с выключателем, кучей батарей, проводов и, возможно, маленькой лампочкой. Однако вы либо не уделяли должного внимания, либо уже забыли что-либо, связанное с классом. Тем не менее, электрическая проводка дома имеет тот же процесс, что и миниатюрная печатная плата, которую вы когда-то делали.

  Любая электрическая система начинается со счетчика поставщика, в котором электричество затем распределяется на потребитель, который обычно состоит из главного выключателя и устройства защитного отключения (УЗО).

  Затем ток проходит через предохранитель, известный как MCB (миниатюрный автоматический выключатель), который обычно обеспечивает доступ к источнику питания для всех цепей и устройств в вашем доме. Это то, что заставляет приборы и оборудование в вашем доме, такие как освещение, телевизор, обогреватели и т. д., работать.

  Однако это описание представляет собой лишь поверхностное знание того, как используется домашняя система электропроводки. Чтобы немного разобраться в мельчайших деталях, вот список основных компонентов, о которых вы должны знать:

  Разъединитель

  Разъединитель (также известный как разъединитель или разъединитель) представляет собой ручной или моторизованный электрический выключатель высокого напряжения, который изолирует участки электрической сети. Проще говоря, в экстренных случаях, например, при пожаре, или если требуются некоторые работы по техническому обслуживанию, разъединитель позволяет переключаться на альтернативные источники питания, а также отключать питание.

  Обычно это специальный выключатель, когда речь идет о домашних системах электропроводки, но в некоторых случаях в доме может не быть отдельного выключателя. Затем он может включать в себя распределительную коробку или так называемую главную сервисную панель, которая служит средством отключения системы.

  Ящик выключателя

  Торговцы также называют его главной сервисной панелью или центром нагрузки. Коробка выключателя — это панель, которая получает поступающую электроэнергию от поставщика, обычно от поставщика коммунальных услуг, и безопасно перераспределяет мощность в ваш дом.

  Этим можно управлять через распределительный щит внутри панели. Внутри основной сервисной панели есть два больших «горячих» провода, подключенных к наконечникам, которые являются источником питания панели и всех розеток, выключателей и приборов в вашем доме.

  Оттуда, как только электричество поступает в ваш дом, оно возвращается через так называемую нейтральную шину или просто нейтраль. Нейтральный провод действует как кабель, по которому ток возвращается в электрическую компанию, которая замыкает петлю или поток электрической цепи.

  Главный автоматический выключатель

  Главный автоматический выключатель используется для одновременного включения или отключения потока мощности ко всем ответвленным автоматическим выключателям в электропроводке жилого помещения. В большинстве случаев вы можете найти это в верхней части панели. Главный выключатель указывает максимальную силу тока сервисной панели. Стандартная мощность панелей сегодня составляет 200 ампер, но может иметь как меньшую, так и большую мощность.

  Старые панели были рассчитаны на 100 или 150 ампер, возможно, даже меньше ампер. Однако питание всегда будет подаваться на панель, даже если главный выключатель выключен, если нет отдельного выключателя для отключения питания. У электрической компании всегда будет линия коммунального обслуживания, которая может отключить электричество.

  Отводные автоматические выключатели

  Отводные автоматические выключатели — это выключатели, которые заполняют панель и обычно находятся сразу под главным выключателем. Каждый автоматический выключатель контролирует весь электрический поток, поступающий в конкретную ответвленную цепь. Это означает, что любые устройства или приборы, подключенные к определенной ответвленной цепи, будут выключены или включены, если питание будет переключено определенным образом от выключателя ответвления.

  При перегрузке цепи выключатель автоматически отключает подачу электроэнергии. Чтобы этого не произошло, желательно держать приборы в отдельных цепях. В случае, если вы заметили, что выключатель отключился из-за перегрузки в цепи, и он снова сработал после того, как вы разделили свои устройства, лучше всего вызвать электрика, так как ситуация может быть более сложной и опасной.

  Устройства

  Устройства – это предметы домашнего обихода, приспособленные и используемые для электрических целей. Это может быть что угодно, от выключателей до освещения, до таких приборов, как холодильники, кондиционеры и телевизоры. Устройства получают электроэнергию по ответвленной цепи, подключенной к главному сервисному щиту.

  Одна цепь обычно может содержать более одного устройства и несколько переключателей, приспособлений и т. д. Однако существуют цепи, известные как выделенные цепи, которые относятся к особо важным устройствам, таким как холодильник. Это делается для того, чтобы эти выделенные цепи можно было отключить в блоке выключателя, не мешая другим цепям и устройствам, и снизить риск перегрузки цепи.

  Переключатели

  Переключатели — это рабочие устройства, которые используются для включения или выключения питания. Он может быть разного дизайна, формы и размера, например, однополюсный, трехполосный, четырехполосный и диммер. При выключении переключателя он размыкает цепь, что действует как прерывание питания, тогда как при включении цепь замыкается, и мощность продолжает поступать на другие устройства, такие как свет.

  Розетки

  Электрические розетки или розетки — это вилки или розетки, которые соединяют электрооборудование с источником электропитания. К розетке можно подключить большинство бытовых приборов, включая телевизоры, пылесосы и тостеры. Стандартная розетка в домашнем хозяйстве имеет силу тока 15 или 20 ампер, где 20 ампер обеспечивают больше электроэнергии без срабатывания выключателя.

  Однако некоторые розетки могут выдавать до 30–50 ампер мощности, но предназначены для приборов, требующих такого же количества энергии от этих специальных розеток. Сушилки для белья и электрические плиты — лишь несколько примеров. Кроме того, розетки в местах, которые потенциально могут намокнуть, например, в ванной, имеют защиту от замыкания на землю (GFCI).

  Типы электропроводки

  Чтобы начать установку электропроводки, очень важно знать типы электропроводки и подходящие места для определенного типа электропроводки, чтобы понять и построить то, что идеально подходит для вашего дома. .

  Кабельная скоба

  Это дешевая и простая система электропроводки, состоящая из проводов с изоляцией из ВИР или ПВХ, которые обычно представляют собой кабели с атмосферостойкой оболочкой. Их обычно редко можно найти, но даже они представляют собой временные системы электропроводки, которые традиционно используются для питания строительных площадок, обеспечивая освещение в определенных областях. Поэтому они удерживаются деревянными, пластиковыми или фарфоровыми планками на потолках и стенах.

  Эта проводка состоит из проводов с ПВХ изоляцией или обычных ВИР, которые скручены и компаундированы. Их держат на стенах и потолках с помощью фарфоровых кляммеров с канавками, дерева или пластика. Таким образом, это крайне не подходит для использования в вашем домашнем хозяйстве. Это временная система электропроводки, что делает ее непригодной для жилых помещений.

  Кожух и крышка Электропроводка

  Хотя это может быть и обычная система электропроводки, в прошлом она была весьма популярна. Как следует из названия, изолированные кабели помещаются в кожухи из пластмассы и закрываются колпачком. В то время как обычно используется ПВХ, VIR и другие утвержденные электрические кабели с изоляцией также могут использоваться в этом виде электропроводки.

  Реечный жгут

  Реечный жгут – это когда одна или группа (обычно две или три) укладываются на тиковую деревянную рейку с использованием латунного зажима. Для горизонтальных участков расстояние между ними составляет 10 см, а для вертикальных – 15 см.

  Провода со свинцовой оболочкой

  Провода со свинцовой оболочкой представляют собой проводники с VIR-изоляцией, покрытые свинцово-алюминиевым сплавом на внешней части. Около 95% свинца защищает его от механических повреждений и деградации материалов на воздухе.

  Кабелепровод

  Кабелепровод – это когда электропроводка прокладывается в стене вместе с металлическими или пластиковыми трубами. Их можно разделить на два разных типа:

  • Поверхностная проводка кабелепровода: это когда кабелепроводы GI или PVC установлены на поверхности. Как правило, это могут быть стены, потолок или крыша. Трубопроводы герметизируются в стенах заглушками Rawal на равных расстояниях.
  • Скрытая проводка кабелепровода: это когда кабелепроводы оштукатурены и спрятаны в стенных пазах, что соответствует дизайну интерьера дома. Хотя кабелепровод может показаться популярным выбором среди домовладельцев, важно знать его преимущества и недостатки:

  Преимущества

  • Это долговечная система электропроводки
  • Нет необходимости беспокоиться о безопасности, например, подвергаться ударам током, поскольку электрические провода не подвергаются прямому контакту с вами
  • Нет риска их повреждения из-за химического воздействия внешних факторов, таких как влага или влажность
  • Его функциональность не уступает эстетическому виду
  • Отсутствие риска повреждения изоляции кабеля, что снижает вероятность возгорания.

  Недостатки

  • Цена выше по сравнению с другими электронными системами электропроводки, включая поверхностную проводку
  • Установка и проводка сложны, поэтому добавление кабелепроводов и управление ими будет затруднено
  • Трудно найти дефекты и неисправности

  Типы проводов и электропроводки Цветовой код Стандарты

  Электрическая проводка в домах обычно изолирована или, другими словами, покрыта непроводящим пластиковым покрытием. Это, конечно, не включает заземляющие провода, которые сделаны из твердой меди, поэтому они либо неизолированы, либо изолированы с зеленой оболочкой. Хотя мы будем использовать все типы проводов, имейте в виду, что с ними следует действовать осторожно, поскольку они опасны и должны быть отключены во время использования. С ними также всегда лучше всего справляются профессионалы, такие как Handy Kith, который специализируется на всех видах проводки.

  Кабель в неметаллической оболочке

  Кабель NM также может называться romex. Это часто можно увидеть в сухих местах в современных домах с двумя или более проводами, заключенными в защитную пластиковую оболочку, одним или несколькими горячими проводами, одним нулевым проводом и одним проводом заземления. Они имеют трубчатую форму и проходят за стенами и полостями пола вашего дома. Вот некоторые доступные значения силы тока, размера и цветовой кодировки внешней оболочки:

  9 0329

  90 317 8

  Калибр	Цепи усилителей	Цветовой код
  14	15	Белый
  12	20	Желтый
  10	30	Оранжевый
  40	Черный
  6	55	Черный

  Подземный питательный кабель 9 0051

  Кабели UF неметаллические и используются во влажных местах и ​​в местах, доступных для земли, таких как наружные светильники, такие как фонарные столбы. Он состоит из нулевого провода, изолированного провода под напряжением и оголенного провода заземления. В отличие от кабеля NM, который покрыт отдельной полиэтиленовой пленкой, оболочка кабеля UF окружена сплошным пластиком серого цвета.

  Провод THHN/THWN

  THHN (термопластичный, с высокотермостойким нейлоновым покрытием) и THWN (термопластичный, термостойкий и водостойкий, с нейлоновым покрытием) — это обычные изолированные проводники, используемые и защищенные пластиковым или трубчатым металлическим кабелепроводом. Они регулярно используются в незавершенных пространствах, таких как кратковременные прокладки, такие как подключение проводки к водонагревателю или для гаражей или подвалов. Они также имеют оболочку с цветовой кодировкой, чтобы было легче определить ее функцию.

  Провода	Цвет
  Горячие провода	Черный, красный, оранжевый
  Нейтральный провод s	Белый, коричневый
  Провода заземления	Зеленый, желто-зеленый

  Провода низкого напряжения

  Провода низкого напряжения представляют собой небольшие изолированные провода, которые могут находиться в оболочке кабеля или объединяться в витую пару. Их следует использовать только для ситуаций с низким напряжением, таких как дверной звонок или подключение спринклера. Размеры могут варьироваться от 22 до 12 калибра и требуют всего 50 вольт или меньше.

  Правила и нормы электропроводки в доме

  Важнейшей частью знакомства с монтажом электропроводки является то, что вы должны следовать правилам безопасности и положениям Национального электротехнического кодекса (NEC), регулируемого Национальной ассоциацией противопожарной защиты (NFPA), необходимого для вам иметь дело с любым проектом домашней проводки.

  Хотя они могут варьироваться от штата к штату, мы перечисляем некоторые из них, которые обычно применяются к жилой электропроводке на момент написания статьи. Однако вам также следует проверять наличие новых версий или обращаться в местный строительный отдел, поскольку коды обновляются каждые несколько лет.

  Ванная комната

  • Розетки должны иметь цепь на 20 А. При наличии других цепей для питания светильников, вентиляторов и т. д. одна цепь может питать всю ванную комнату.
  • В случае вытяжек со встроенным нагревателем необходимо использовать отдельную цепь на 20 А.
  • Защита GFCI требуется для всех розеток.
  • По крайней мере, одна розетка на 120 вольт должна быть доступна в пределах 3 футов от раковины.
  • Все электроприборы, включая осветительные приборы, вентиляторы и вентиляционные отверстия, должны быть рассчитаны на работу во влажных условиях.

  Кухня

  • Вдоль столешницы должны быть установлены как минимум две розетки на 120 В для подключения любых приборов, и они должны быть защищены от замыканий на землю.
  • Посудомоечные машины, мусоропроводы, микроволновые печи и холодильники должны иметь собственные 120-вольтовые цепи с силой тока около 15 или 20 ампер в зависимости от вышеупомянутого прибора. Для посудомоечной машины требуется защита GFCI.
  • Освещение также должно быть самостоятельным с цепью не менее 15 ампер.

  Гостиные, столовые и спальни

  • В каждой комнате должен быть выключатель у входа.
  • Стены шириной более 2 футов должны иметь выходы, расположенные на расстоянии 12 футов друг от друга на каждой стене.
  • Приборы для развлекательных центров или другие устройства, такие как микроволновые печи и оконные кондиционеры, требуют отдельной цепи на 20 А.

  Лестницы

  • Лестницы должны иметь 3-позиционные выключатели, которые можно найти как вверху, так и внизу лестничной клетки
  • Если на лестнице есть площадка, требуется отдельный источник света.

  Коридоры

  • Как и лестницы, 3-позиционные переключатели должны находиться в каждом конце коридора.
  • Розетка общего пользования необходима для коридоров длиной более 10 футов.

  Гардеробы

  • Установка для светильников накаливания не может быть установлена ​​в пределах 12 дюймов от места для хранения и должна быть заключена в шар.
  • Не допускается установка светодиодных светильников в пределах 12 дюймов от места для хранения.
  • Не допускается установка светильников CFL в пределах 6 дюймов от места для хранения.
  • Установка накладных светильников должна производиться на стене или потолке над дверью.

  Прачечная

  • Для всех розеток требуется защита от замыканий на землю
  • Для электрических сушилок для белья требуется выделенная цепь на 240 В и 30 А с 4 проводами.
  • Для любого другого устройства потребуется собственная цепь на 20 А.

  Гараж

  • Требуется выделенная цепь на 20 А, которая питает только гараж.
  • Для управления освещением должен присутствовать как минимум один выключатель света.
  • Требуется минимум одна розетка на машино-место.
  • Защита GFCI требуется для всех розеток.

  HandyKith Electrical Wiring Residential

  Несмотря на то, что мы надеемся, что у вас есть базовая электропроводка для вашего дома, работа по благоустройству любой жилой электропроводки является сложной темой и требует многолетнего обучения и опыта.
