Каркас крыши мансардной крыши: Мансардная крыша своими руками — стропильная система мансардной крыши + фото

Мансардная крыша – размер конструкции исходя из расчетов проекта

Навигация по странице

Мансардная крыша — это отличный вариант для получения достаточно большого пространства жилого помещения

При строительстве частного дома с мансардной важно правильно спроектировать конструкцию и размер крыши. Ведь мансарда — жилое помещение, в котором происходят различные процессы: испарения воздуха, нагрев помещения. Это оказывает свое влияние на кровлю. С другой стороны крыша должна выполнять свое основное предназначение — надежно защищать от непогоды и сохранять тепло внутри. Поэтому важно перед началом строительства обзавестись качественным проектом и расчетами. Расчеты должны проводиться специалистом, имеющим опыт проектирования подобных объектов. Даже небольшие погрешности могут привести к неверному распределению нагрузки несущих узлов и элементов. Излишний вес кровли, превышающий прочность стропильных ног может привести к ослаблению общей конструкции и печальным последствиям. Но прежде, чем подробно остановиться на том, как правильно высчитать размер, площадь и другие параметры мансарды рассмотрим распространенные виды конструкций мансардной кровли. [toc>

Типы мансардных крыш

Стропильная система и ее элементы различны для разных типов мансардных крыш частных домов. Кровля должна быть легкой, чтобы не нагружать стены домов, при этом надежность и прочность конструкции должны соответствовать строительным требованиями нормам.

Формы скатных кровель

По типам мансардных крыш различают следующие конструкции:

  1. Двухскатные. Два ската и два фронтона.
  2. Ломаные. Имеющие две и больше плоскости, расположенные под разными углами наклона. Ломаную крышу возводить намного сложнее.
  3. Вальмовые. Со скатами треугольной формы, закрывающие фронтоны.
  4. Полувальмовые. Скаты фасадов прикрывают часть площади фронтона.
  5. Купольные. Характерны для домов с круглой или многоугольной конструкцией.
  6. Сводчатые. С дугообразной проекцией фронтона.

Кроме того конструкции кровли делятся по конструктивным особенностям на вентилируемые и невентилируемые. Тот или иной вариант выбирается в зависимости от климатических особенностей региона и конструкции частных домов.

Совет! При больших количествах осадков, высокой влажности следует предпочесть кровли с естественной вентиляцией. Кроме того воздушная прослойка внутри играет роль дополнительного утеплителя.

Конструкции без естественной вентиляции чаще используются в сухих климатических зонах.

Частный дом с мансардной кровлей

Основа кровли — стропильная система

Основным и наиважнейшим элементом кровли является ее каркас или стропильная система. Он несет основную нагрузку, определяет прочность и надежность, от него будет зависеть срок службы всей кровли и как часто придется ее ремонтировать. Поэтому установка каркаса — самый трудоемкий процесс по устройству мансарды. Основные воздействия на стропильную систему это нагрузки, получаемые от массы самого каркаса, веса снежного покрова и воздействия напоров ветра. В связи с этим и должны проводиться расчеты нагрузок на стропила. От правильно проведенного расчета стропильной системы, нагрузок и всех узлов соединения зависит прочность и долговечность всего здания. Важным требованием является минимальный вес конструкции каркаса. Чтобы нагрузка на стены и фундамент была небольшой, следует закладывать в проект материалы с наименьшим удельным весом.

Стропильная система дома с мансардой

Расчет площади

Если мансарду планируется использовать, как жилое помещение важно высчитать ее полезную площадь. Для расчетов важным параметром является общая площадь мансардного помещения и его полезный объем. Последний вычисляется по линиям, соединяющим точки, где высота от пола до потолочной плоскости составляет 90 см. Остальное пространство принято считать не жилым, пригодным лишь для устройства чуланов и кладовок. Общая площадь берется из планов дома и мансарды. Расчет площади кровли проводится исходя из суммарной площади внутренних конструкций. Весь кровельный каркас можно представить как совокупность элементов с различной геометрией. Высчитав площадь таких фигур по отдельности, и сложив значения, можно получить общую площадь конструкции крыши дома. Данная величина необходима не только для дальнейших расчетов прочности и веса конструкции, но и для подсчетов необходимого количества материалов.

Расчет площади и геометрия помещений мансарды определяют соотношение дополнительной площади к нижележащему этажу здания

Проект мансардной кровли

Как было сказано выше, залогом надежной и прочной кровельной конструкции должен быть грамотно составленный проект. Можно воспользоваться типовым, готовым проектом мансардной кровли, который уже не требует дополнительных расчетов. Это ускорит работы и сократит затраты на проектирование, но если предполагается строительство по индивидуальному проекту, потребуется детальный расчет.

Важно! В проекте, кроме расчета, должны содержаться сведения о конструкции стропил, схема установки балок, подсчет собственной массы и предполагаемую нагрузку природных факторов (ветер, снег, дождь).

Чтобы рассчитать и составить грамотный проект следует предусмотреть устойчивость всех элементов к температурным перепадам.Как правило, проект состоит из нескольких разделов и чертежей. В нем содержатся расчеты и вся информация о конструкции кровли:

  • в первую очередь проектом определяются основные параметры — форма крыши, ее размеры, наклон скатов, наличие фронтона;
  • вторым, и не менее важным пунктом, идет перечень всех материалов, по каждому узлу, с указанием их количества;
  • отдельный раздел должен быть посвящен расчету несущих конструкций с указанием сечения стропильных балок, размерами элементов перекрытий и других узлов;
  • чертежи с различной проекцией и детализацией основных узлов;
  • раздел с расчетами теплотехнических свойств конструкции и указания об утеплении и гидроизоляции с перечнем рекомендуемых материалов;
  • рекомендации по кровельному материалу на основании расчета максимальных нагрузок на конструкцию.

Конструктивная система мансардной крыши

Расчет уклона скатов

На определение размера крыши влияет ее уклон. Угол наклона скатов имеет большое значение при строительстве дома. Неправильно сконструированная кровля может быть разрушена сильным ветром, если сделать ее слишком высокой. И наоборот, если уклон будет недостаточным, это может привести к накоплению снежной массы, что тоже приведет к разрушениям. Поэтому при расчете наклона скатов учитываются местные климатические условия и предполагаемые кровельные материалы (их вес). Как правило, в заснеженных районах сооружают остроконечные кровли, чтобы снег сползал пол своим весом. А в более теплых местностях распространены пологие конструкции, уменьшающие парусность с удлиненным свесом. Приступая к конкретному расчету наклона скатов, в качестве исходных данных берем:

  • Предполагаемую высоту жилого пространства в мансарде (желаемую, но не менее 2,5).
  • Погодные условия местности — среднее количество осадков, максимально возможную силу ветра.
  • Планируемый вес и особенности кровельного материала.
  • Тип кровли по проекту.

Для двускатной конструкции укол наклонов скатов оптимальным считается в 45 градусов и более. Для ломаной конструкции оптимальными будут углы в 60 градусов для нижнего ската и 30 градусов для верхнего. Это позволит устроить внутри помещение удобное для проживания.

Пример двускатной мансардной крыши дома размером 6х6 м

Монтаж каркаса мансарды

Перед началом строительства мансарды, когда уже возведены стены здания, необходимо по верху стен проложить брус 10х10 или 15х15 см для опоры стропильной системы. Такая конструкция носит название мауэрлат, в рубленном деревянном доме им может служить верхний венец. Если дом строится из кирпича или бетона под деревянный мауэрлат необходимо уложить слой гидроизоляции (например, рубероид, лучше в два слоя). Основная задача мауэрлата — равномерное распределение нагрузок на стены дома. Брус может быть закрыт облицовкой, аналогичной фасадной.

  1. Начинаем установку стропильной системы с устройства перекрытий. Балки укладываем, начиная с крайних, строго выверяя горизонтальность. Шаг балок рекомендуется выдерживать в 50-60 см. Балки должны иметь вынос за предел стен примерно 30-50 см, который будет служить карнизом. Фиксацию с мауэрлатом производим гвоздями и металлическим уголком на шурупах.
  2. Приступаем к монтажу каркаса. В первую очередь устанавливаются вертикальные опорные стойки. На время монтажа крепим их временными распорками. Начиная с углов, ставим остальные на расстоянии не более трех метров. Высота стоек должна быть указана в проекте, она определит параметры всей конструкции. По верхнему окончанию стоек крепим прогоны (доски 15х5 см).
  3. На прогонах устанавливаются затяжки (брус 20х5 см), закрепляемые уголком. Задача затяжек связать боковые прогоны. Чтоб не было значительного прогиба затяжек, их необходимо закрепить, в дальнейшем, подвесами к стропилам кровли. На этапе монтажа избежать прогиба можно временными подпорами.
  4. Устанавливаем стропила. Перед монтажом необходимо изготовить шаблон в виде доски 15х2 см. Шаблон задает одинаковый угол запила в местах соединения стропил с мауэрлатом нижним концом и верхним с прогоном.
  5. Крепление наслонных (нижних) стропил к боковым прогонам осуществляется гвоздями, а к мауэрлату металлическими пластинами или скобами.
  6. Приступаем к монтажу висячих (верхних) стропил. Также готовим шаблон и по шаблону запиливаем все доски. Мансардная конструкция не предусматривает устройство конька, поэтому дополнительную жесткость следует придать установкой подкосов.
  7. Устанавливаем затяжки на верхних стропилах.
  8. В целом каркас стропильной системы готов. Далее можно зашить фронтоны, оставив проемы под окна, если они предусмотрены проектом.
  9. Делаем обрешетку. Конструкция обрешетки целиком зависит от типа кровельного материала, определяемого проектом. Если предусмотрена мягкая рулонная кровля (например, ондулин), делаем сплошную обрешетку. Для металлочерепицы или профнастила требуется разреженная обрешетка. Правильный выбор и грамотный монтаж будет влиять на качество кровли и ее надежность.

Дальнейшие работы связаны с утеплением и изоляцией крыши мансарды.

Основа мансардной крыши — ее каркас

Совет! В случаях, когда скат кровли более шести метров (длина стандартной доски), необходимо заказать доску под стропила необходимой длины или сращивать стропила до нужного размера. В местах стыков, необходимо будет установить дополнительные опорные стойки.

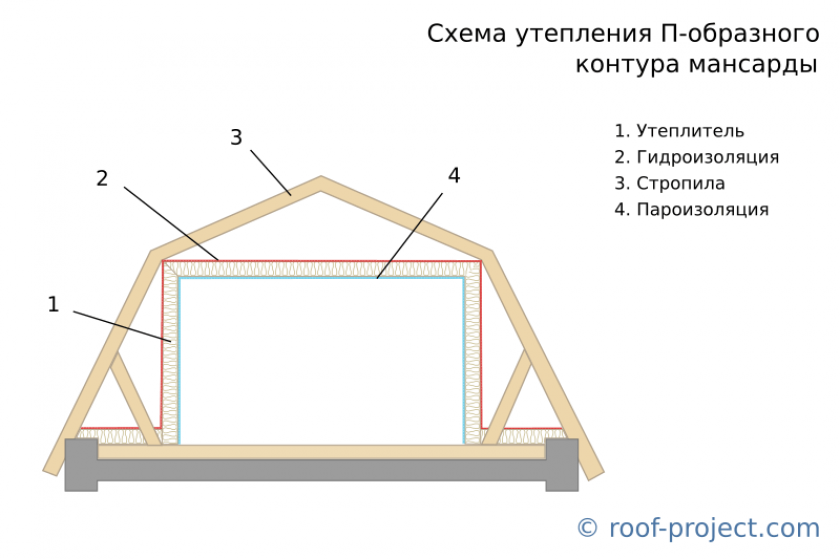

Утепление кровли

Для создания атмосферы, пригодной для проживания в мансарде, кровля должна быть надежно и качественно утеплена. Кроме того вместе с утеплителями укладываются пароизоляционные и гидроизоляционные пленки. Чтобы предотвратить протечку снаружи и накопления конденсата изнутри, применяют специальные современные материалы. Таким образом, образуется «слоеный пирог», уложенный между кровельным покрытием и помещением мансарды. Такой «пирог» должен включать следующие слои:

  1. Пароизоляционный. Специальные, не пропускающие воздух пленочные материалы, укладываемые изнутри помещения мансарды с герметизацией стыков. Задача этого слоя предотвратить проникновение влаги в верхние прослойки «пирога».
  2. Утепляющий. В качестве теплоизолятора применяется пенопластовые или пеноплексовые плиты, минеральная вата, эко вата и проч. Укладка производится с нахлестом или с последующей заделкой швов строительной пеной.
  3. Гидроизолирующий. Специальные пленочные мембраны, предохраняющие утеплитель от атмосферных осадков и предотвращающие образование конденсата. Укладываются по стропилам с сохранением воздушного зазора между пленкой и кровельным материалом.

Кровельный пирог представляет собой многослойную конструкцию, которая обеспечивает надежную защиту от различных неблагоприятных факторов

Таким образом, размер крыши, выбранный в результате расчетов и указанный в проекте, оказывает влияние на ход всего строительства мансарды. Здесь следует учитывать множеством нюансов, важных для создания надежной и долговечной кровли Мансарда — расчетная схема, нагрузки, РСУ https://www.youtube.com/watch?v=RWu2HiFXGpMМансарда — расчет в SCAD, подбор сечений элементов https://www.youtube.com/watch?v=1V24G-tGvVQ


Крыша мансардного типа своими руками: монтаж конструкции каркаса

Редкий дом обходится без мансардного этажа. И немудрено. Ведь, использование дополнительной площади крыши, позволяет увеличить жилое пространство и создать на втором этаже полноценную комнату для отдыха, работы или приема гостей. К тому же, крыша мансардного типа своими руками – задача вполне подвластная каждому мужчине, умеющему держать в руках инструмент.

Тип мансардного этажа

Напрямую он зависит от проекта дома и немного от вашей собственной фантазии. В целом, типы мансардных крыш классифицируются следующим образом:

Мансардная крыша — фото

  • Одноуровневые. Такие крыши – это самый простой вариант исполнения, поскольку не требует сложного исполнения и расчетов.
  •  Двухуровневые. Такие типы мансардных крыш подразумевает обустройство на втором этаже сразу двух комнат на разных уровнях. Нередко такой тип мансардной крыши является самостоятельным и полноценным проектом. Двухуровневая мансардная крыша со смешанным типом опирания считается  составной частью конструкции всего дома.

Одноуровневая мансардная крыша может быть трех типов:

  •    Одноуровневая мансарда при двускатной крыше. Мансардная двухскатная крыша не только проста в исполнении, но и очень практична. Дело в том, что в конструкции такой крыши отсутствуют какие-либо препятствия для схода атмосферных осадков.
  •    Одноуровневая мансарда при ломанной крыше. Вариант посложнее, когда на крыше образуются не две плоскости, как в двускатном варианте, а – четыре. По исполнению такая крыша сложнее, однако,  благодаря такой конструкции,  второй этаж  дома приобретает вполне полноценный вид комнаты, с вертикальными ровными  стенами и потолком.
  •    Одноуровневый тип мансарды с выносными консолями. Самый сложный тип одноуровневой мансарды. Когда реализуются такие проекты домов с мансардной крышей, получается просторная комната на втором этаже, полноценные вертикальные окна с одной стороны и большой навес за счет большей скатной плоскости с другой стороны.  За счет смещения крыши, многие оборудуют под навесом гараж, либо террасу.

Типы стропил мансардных крыш

Для того чтобы самостоятельно возвести мансардную крышу вам нужно помнить, что существует два типа стропильных ферм: наклонные и висячие. Выбор зависит от способа крепления к стенам дома.

Висячая стропильная система

Самая простая конструкция висячих стропил используются для установки на однопролетных домах без средней несущей стены. В этом случае, стропила будут опираться только на стены дома и не иметь промежуточных опор. Между собой стропила соединяются гвоздями или  шурупами с помощью угловых накладок. Ширина однопролетного дома, на котором устанавливается такой вид стропил, не должна быть больше шести метров. В случае, если размеры дома больше, тогда необходима ферма с большим количеством подкосов. Стропила с бабкой и подкосами применяют в тех случаях, когда ширина пролета превышает 9 м.

Стропильная система с наслонными стропилами

Наслонные стропила применяются при строительстве двухпролетных домов, имеющих среднюю несущую стену. Такие фермы имеют три точки опоры – две на наружных стенах дома и одну на внутренней. Количество опор варьируется в зависимости от ширины постройки. Если здание не более 10 метров, тогда достаточно всего одной опоры, при ширине дома порядка 15 м – необходимо уже две опоры. При помощи угловых накладок, верхние концы стропил соединяются между собой внахлест. Нижние концы крепятся к опорным брускам, выполненным из цельных бревен. В центре стропильных ферм всегда устанавливается средняя стойка.

Какие материалы для стропил существуют

Для изготовления стропил применяется три вида материала: дерево, железобетон и метал. Из вариант имеет ряд преимуществ и недостатков. Создавая проект мансардной крыши частного дома необходимо знать все тонкости. И так.

Деревянные стропила – это прежде всего, натуральный и экологически чистый материал для строительства. К тому же, дерево не трескается во время обработки и подгона под нужный размер. Однако, каждый строитель знает, что дерево очень неустойчиво к негативному воздействию окружающей среды. Поэтому, прежде чем использовать деревянные материалы, необходимо пропитать дерево и обработать его антисептическими и антипиреновыми средствами.

А вот металлические и железобетонные стропила совсем некапризны, им нестрашны капризы погоды и действие грибков. Такие стропила более прочные и устойчивые.

Такие безупречные, казалось бы, материалы имеют ряд недостатков.

Во-первых, их невозможно подогнать по размеру. Малейшая ошибка может привести к тому, что мансардная двухскатная крыша получится кривой и перекошенной. Поэтому прежде чем заказывать стропила из металла или железобетона, необходимо произвести ряд точных расчетов и измерений.

Второй недостаток – это сложности, возникающие при монтаже. Такие стропильные системы имеют большой вес. Поэтому чаще всего, при установке стропил практически нельзя обойтись без специальной строительной техники.

Таким образом, такие стропила чаще применяются в промышленном производстве и устанавливаются в больших технических постройках. Для дачных и жилых домов чаще всего используются деревянные стропила.

Возможные трудности при обустройстве мансарды

Теперь, когда рассмотрены основные вариант стропил и типов мансарды, можно приступать к строительству. Однако прежде чем разрабатывать проект мансардной крыши частного дома, необходимо узнать о ряде трудностей, с которыми придется столкнуться в процессе монтажа. Первое, это обеспечение надежного крепления мауэрлата. Специалисты рекомендуют сажать его на анкерные болты. Ведь, на него приходится практически вся нагрузка, которая передается от крыши стенам.

Чтобы крепежная система была надежной, необходимо болты нужно длины вмуровать в самый верхний ярус кладки при помощи цементного раствора. После этого подводится сверху брус и на нем делаются отметки под отверстия и в результате — сами отверстия. Однако, не стоит сразу затягивать болты наглухо. Эту процедуру стоит отложить до полного сбора мауэрлатного пояса.

Вторая проблема, с которой сталкиваются все строители, когда воплощают проекты домов с мансардной крышей, – это тепло- и гидроизоляция. Причем, теплоизоляция имеется в виду ни в ее привычном значении. Если речь идет о мансарде на дачном домике, то вряд ли здесь стоит заморачиваться о том, как сделать комнату теплой для зимы. А вот о защите от летнего зноя стоит позаботиться.

Мансардная кровля никогда не делается с помощью металлических листов и рубероида.

Металл очень сильно нагревается на солнце и никакая прослойка не спасет от жары и духоты на втором этаже. Рубероид помимо этого, нагреваясь, выделяет специфические неприятные запахи. Лучшим кровельным материалом для мансарды будет металлочерепица или обычный шифер. Однако, стоит помнить, что даже использование этих материалов не избавит хозяев дачного домика от жары. Поэтому, при проектировании и строительстве мансарды, необходимо позаботиться о принудительной или естественной вентиляции. Например, можно использовать оконные проемы на фронтонах.

Схема мансардной кровли

В качестве теплоизолятора, чаще всего используется минеральная вата. Стоит помнить, что на слой ваты нужно положить еще пароизоляционную пленку, которая защитит помещение от лишней влаги. Ведь, во время летнего зноя, будут образовываться водяные пары, которые быстро поднимаются к стенам и оседают на потолке, вызывая развития грибковых и плесневых очагов.

Чаще всего, устройство мансардной кровли– многоэтапный процесс, который включает в себя следующие шаги:

  1. Первым слоем обычно настилается гипсокартон, фанера или другой листовой строительный материал.
  2. Второй слой пленка, о которой мы говорили выше.
  3. Третий слой – любой утеплитель, например, минеральная вата.
  4. Четвертый слой повторяет второй. Только в этом случае, пленка настилается таким образом, чтобы скопившийся пар мог беспрепятственно выходить наружу
  5. Завершающий слой – мансардная кровля конструкция может быть любой, а материал — черепица, шифер, либо другой вариант, на ваш выбор.

Избегайте плотной укладки. Кровля мансардной крыши и утеплитель должны иметь прослойку воздуха порядка 5 см. Толщина варьируется в зависимости от используемых материалов.



Мансардная крыша с карнизными свесами

Карнизный свес кровли

Желательно, чтобы край крыши хотя бы немного выступал за плоскость стены. Двускатная мансардная крыша по СНИП – это 55 см свеса для деревянных зданий и еще меньше для кирпичных и панельных домов. Такой небольшой выступ эффективно защищает мансардный этаж от сырости.

К тому же, наличие карнизного свеса позволяет избежать монтажа стропильной системы с использованием мауэрлата, достаточно лишь установить деревянные балки. Подкосы закрепленные в деревянные балки обязательно устанавливаются под нижние скосы. Причем врезку нужно делать не больше, чем на одну третью часть от толщины балки.

Мансардная крыша из наслонных стропил

Наслонные стропила мансардной крыши

Такие стропила устанавливают в зданиях, которые имеют в своей конструкции среднюю несущую стену, либо  столбчатые промежуточные опоры. Тогда концы стропил опираются на три точки — две наружные и одну внутреннюю стену. Получается таким образом, что элементы работают как балки.

В этом случае, несущая функция будет возложена на каркас мансарды, а стропила будут лишь вторыми. Таким образом, вначале делается каркас жилого помещения и только после этого, сверху прибиваются прогоны.

Мансарда, для строительства которой используются наслонные стропила, получается более легкой.

Мансардная крыша в маленьком доме

Для небольшого дачного домика порядок сбора стропильной фермы следующий:

  1. В балки врезаются стойки
  2. Для получения нижних скатов, устанавливаются стропильные ноги
  3. Для потолка веранды устанавливается балка
  4. В верхнее перекрытие врезается конек
  5. На верхний скат устанавливаются стропильные фермы
  6. Закрепление всех конструкций и мест соединения балок.

Такая конструкция требует меньшего использования пиломатериалов и соответственно снижает денежные издержки. Если установка ведется сразу над несколькими пролетами одной кровли, можно чередовать висячие и наслонные стропила. Например, там, где отсутствуют промежуточные опоры, монтируются висячие стропила, там, где есть – наоборот. Стоит отметить, что мансардная кровля может быть построена только из наслонных стропильных ферм.

В целом, монтаж стропильной системы и крыша мансардного типа своими руками не должны вызвать никаких проблем и сложностей. Особенно, если за дело возьмется человек, который отлично владеет инструментом. А, вот составление правильного проекта и грамотных расчетов, с учетом всех нагрузок и правил СНИП – это задача посильная лишь профессионалу и опытному конструктору. Поэтому этап работ по проектированию стоит поручить экспертам, а монтажом и обустройством вполне можно заниматься самостоятельно.

Мансардная крыша — BVM Contracting

Colleen Meagher

Достройки к дому

Коллин Мигер

Домашние дополнения

Крыша Минервы, называемая мансардной крышей (или гамбрелом), была популяризирована в начале 17 века Франсуа Мансаром, выдающимся архитектором периода французского барокко. Такой тип кровли позволяет иметь в готовом строении больше жилого пространства. Мансарда в Европе также означает чердачное (мансардное) пространство.

По нашему опыту, мы всегда использовали кровельные фермы для пристроек к нашим домам, однако бывают случаи, когда невозможно изготовить фермы, поэтому нам приходилось создавать стропила ручной рамы, такие как эта сборка Minerva.

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Наши фермы производятся компанией Kott Inc с использованием предварительно спроектированных конструкций и соединений, они дороги, но готовы к установке по прибытии. Фермы представляют собой предварительно изготовленные лямки из треугольников, которые рассчитаны на то, чтобы выдерживать вес крыши на большой площади. В настоящее время они используются практически во всех строительных работах.

Стропила ручного каркаса, иногда называемые стержневым каркасом, обрезаются на месте и используются, когда конструкция крыши плоская. Как и в случае с Minerva, крыша была плоской, и этот тип каркаса позволил нашим клиентам иметь сводчатые потолки. Стропила должны быть собраны на месте, что для нас не проблема!

О BVM CONTRACTING

BVM Contracting — генеральный подрядчик или застройщик с полным спектром услуг, расположенный в Торонто. Мы предоставляем услуги по ремонту и строительству дома для капитального ремонта дома (ремонт кухни, ремонт ванной комнаты, ремонт подвала, полный ремонт интерьера, пристройки к дому и строительство нового дома). Наша цель — помочь нашим клиентам пройти через процесс ремонта их дома, от концепции до завершения.

Помимо предоставления генерального подряда и управления проектами для капитального ремонта дома, мы также предлагаем услуги с добавленной стоимостью, такие как финансирование ремонта, консультации и услуги по скидкам на ремонт, разрешение на строительство и услуги по проектированию, услуги по установке умного дома и услуги инвестора в недвижимость.

Чтобы узнать больше о наших предложениях, посетите нашу страницу услуг .

Tagged: Мансардная крыша, Пристройка к дому с боковым разделением в Торонто, Дополнения к дому в Торонто, Каркас жилья

Деталь конструкции мансарды, моноската, деревянного каркаса и стороны слухового окна

Накладка на мансардную крышу

Закрепите непрерывную деревянную наклонную планку на карнизе, чтобы обеспечить поддержку свинцового покрытия Кода 4 и карнизной плитки.

Убедитесь, что между карнизами и коньком, где между стропилами расположена изоляция, имеется свободный путь для вентиляции.

Подложка кровли внахлест поверх свинцового ранта и закрепление мансардной подкладки под наклонной рейкой.

Защитная крышка, накладывающаяся на мансардные плиты верхнего ряда минимум на 150 мм и выступающая на 150–200 мм вверх по откидной рейке.

Подрежьте нижний край планки в открытых местах.

Загрузить файл DWG

Мансардная крыша с мансардной черепицей

Убедитесь, что вентиляционный канал остается свободным от карниза до конька, где между стропилами расположена изоляция.

Нахлест кровельной подложки на мансардную подложку минимум на 150 мм.

Установите правильное количество рядов мансардной черепицы, чтобы поддерживать минимальный нахлест 65 мм.

Загрузить файл DWG

Примыкание вертикальной черепицы к односкатной крыше: VI

Предусмотреть непрерывную деревянную панель, расположенную непосредственно над вертикальной черепицей верхнего ряда.

Прикрепите свинцовую крышку с кодом 4 к фасции и накройте монолитной коньковой плиткой.

Оденьте свинцовое покрытие, накладывая его поверх плиток верхнего ряда не менее чем на 100 мм.

Установите вентиляционные плиты на расстоянии, эквивалентном 5000 кв. мм на метр, для вентиляции высокого уровня основного пространства крыши.

Загрузить файл DWG

Вертикальное соединение черепицы с односкатной крышей: V2

Обеспечьте непрерывную деревянную облицовку, расположенную непосредственно над вертикальными плитами верхнего ряда. Закрепите свинцовую крышку с кодом 4 на облицовке и накройте монолитной коньковой плиткой. Установите ленточный вентилятор, чтобы обеспечить 10 000 кв. мм на метр высокого уровня вентиляции основного пространства крыши. Закрепите свинцовую крышку над вентиляционным отливом.

Загрузить файл DWG





Стык вертикальной черепицы со стороной деревянного каркаса

Накройте концы вертикальной черепицы деревянным откосом. Размер фуги будет зависеть от точного положения оконной рамы по отношению к лицевой стороне стены.
