Кладка стены: ложковая, цепная, многорядная и др.

admin

Содержание

Работы по кладке стен в Перми по выгодной цене, кладка стен недорого


Кладка стен дома из кирпича позволяет получить конструкцию, сформированную из керамических камней искусственного происхождения, уложенных в определенном порядке. Для их скрепления между собой используется цементный раствор или специальный строительный клей. Прочность кладки продиктована тем, насколько качественными будут материалы и соблюдаются ли строительные правила.


Выбор материала


Для кладки стен многие предпочитают именно облицовочный кирпич в качестве строительного материала для возведения стен, ведь он обладает целой совокупностью преимуществ:


  • Стойкость к воздействию пламени;


  • Стойкость к химическим воздействиям;


  • Сейсмическая устойчивость;


  • Высокие характеристики в плане теплоизоляции;


  • Продолжительный срок использования;


  • Привлекательный внешний вид.


Это положительные моменты, а среди негативных качеств выделяется ограниченная этажность зданий, так как удельный вес кирпича велик, а прочность на сжатие довольно низкая. Традиционно для строительства стен берут одинарный кирпич с габаритами 250х120х65 мм, удобно помещающийся в руку. Существуют и иные типоразмеры: полуторный — 250×120×88 мм; двойной — 250×120×138 мм.


Использование кирпичей большего размера снижает стоимость кладки стен, так как нужно меньше раствора и времени на реализацию проекта. Кирпич выпускается пустотелым и полнотелым, рядовым и лицевым.

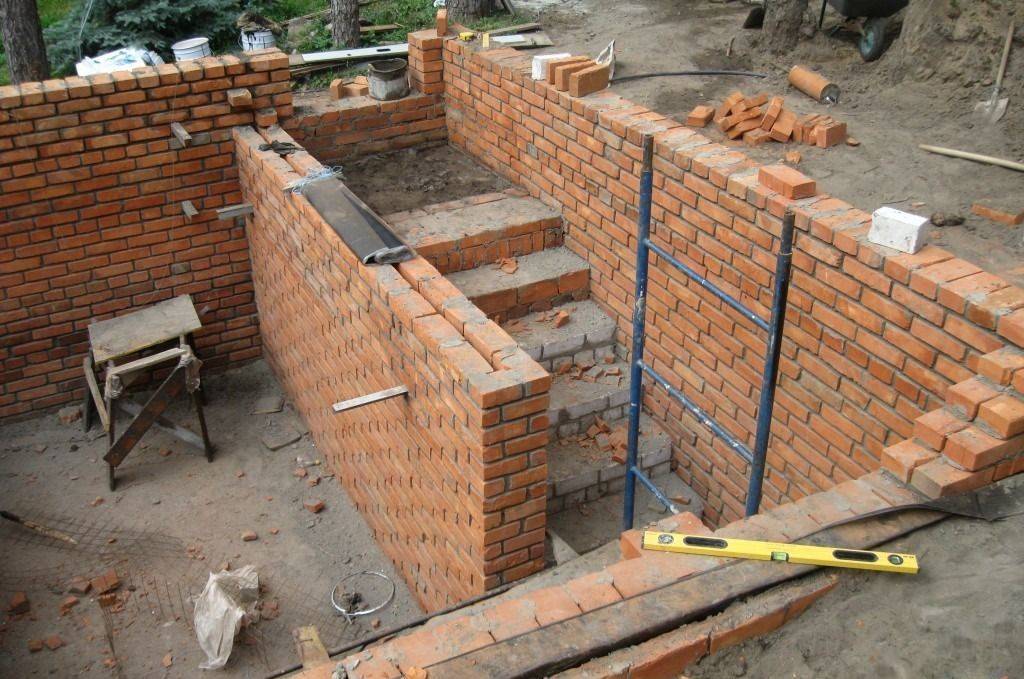

Кладка наружных стен

  • Посредством тонкого слоя цементно-песчаной стяжки поверхность фундамента выравнивается. Требуется устранить любые перепады уровня более 10 мм на 2 метра снования.


  • Перед выполнением кладкой кирпичных стен дома требуется организовать гидроизоляцию фундамента с помощью настила двух слоев рубероида. Его задача состоит в том, чтобы не дать влаге проникать из грунта внутрь стеновой конструкции.


  • Кладка стен первого ряда выполняется без цементного раствора, прямо на рубероид. Вес стен в будущем не даст дому изменить свое положение. Торцевые грани кирпичей скрепляют раствором.


  • Первый ряд укладывается от угла. Требуется помещать кирпичи поперек основания. Когда толщина стены выбирается более 250 мм, то требуется добавить изнутри еще один продольный ряд.


  • Натянутая по уровню нить – это инструмент для контроля горизонтали первого ряда. Для этого требуется установить по кирпичу в противоположных рядах, а между ними закрепить нить. Каменщик при работе будет заполнять ряд, ориентируясь по нити, добавляя раствор при необходимости, постукивая кельмой для уплотнения.


  • Прочие ряды укладывают аналогично, применяя отвес для соблюдения вертикали.


Есть несколько правил, которые требуется соблюдать во время выполнения кирпичной кладки наружных стен:


  • Следующий ряд относительно предыдущего укладывается со смещением наполовину кирпича;


  • Расположение начального ряда должно быть тычком наружу, а последующие должны быть ориентированы вдоль фундамента. Спустя три-пять продольных рядов обязательно делается перевязка поперечным рядом.


  • Угловая перевязка должна быть такой, чтобы швы по вертикали не располагались на одной линии.


  • По углам вертикальность кладки стен проверяется при помощи отвеса, который прикладывается к обеим сторонам. Чтобы упростить кладку углов, требуется воспользоваться особыми инструментами – порядовками.


Кирпич — это отличный материал для возведения стен, имеющих различную толщину. Кирпичная кладка внутренних стен обычно выполняется толщиной 120 мм. Для возведения зданий без отопления используется толщина стен в 250 мм, то есть, в кирпич. Для жилых домов толщина стен выбирается в полтора, два или два с половиной кирпича. Укладка выполняется на раствор, которым заполняются и все промежутки между кирпичами. Шов может иметь толщину не более 12 мм.

Кладка внутренних стен



Толщина внутренних простенков обычно выбирается не более полкирпича. Это актуально для конструкций, на которые не перекладываются нагрузки, то есть, они не являются несущими. Можно использовать бутовый кирпич, который обходится дешевле за счет непостоянства размеров. Такие перегородки обязательно нужно заштукатурить. Не требуется армировать ряды кладки.

Способы возведения


Возведение кирпичной кладки стен – это гарантия того, что будет получен долговечный и качественный результат. В нашей строительной компании в Перми работают профессионалы, которые используют керамические и силикатные кирпичи, а также их разновидности. При необходимости облегчения нагрузки на фундамент выбор падает в сторону использования пустотелых изделий, но требуется учесть, что есть и иные качества, на которых это отражается: изоляция от шума и теплоизоляция.


Использование кирпичной кладки уместно при возведении внутренних, наружных и несущих каркасов домов. Перед началом работы наша фирма разрабатывает проект, который позволяет рассчитать количество расходного материала, необходимого на его реализацию. Кладка стен для любой постройки обязательно требует наличия гидроизоляции между первым рядом и фундаментом, иначе целостность конструкции может оказаться под вопросом.


Наши мастера могут использовать такие типы закладывания в соответствии с тем, каковы условия будущих помещений:


  • Однорядная. Предполагается постоянное чередование тычковых и ложковых рядов.


  • Трехрядная. Один тычковый ряд делается как первязка перевязки после трех ложковых.


  • Многорядная. Ложковых рядов может быть до 5-6.

От чего зависит цена услуги на кладку стен


Наша компания в Перми при вычислении стоимости кирпичной кладки учитывает 7 основных параметров:


  • Сезонная востребованность и актуальность услуги;


  • Удаленность объекта от нашего офиса;


  • Сложности архитектуры будущего здания и его предполагаемая площадь;


  • Использование чистовой или черновой укладки;


  • Необходимость закупки материалов и их доставки к месту;


  • Ширину стен;


  • Наличие определенного объема высотных работ.


Заказчику придется доплатить за работу в сложных условиях или срочность реализации проекта.

Краткая технология кирпичной кладки стен — МОСБЛОК на vc.ru

{«id»:14028,»url»:»\/distributions\/14028\/click?bit=1&hash=85004897ea0e0c5e718009dec7f74f5e3b5b4532d88da66769638100dd25e22b»,»title»:»\u041c\u043e\u0436\u0435\u0442 \u043b\u0438 \u0440\u043e\u0431\u043e\u043f\u0447\u0435\u043b\u0430 \u0437\u0430\u0434\u0430\u0432\u0438\u0442\u044c \u043f\u0430\u0441\u0435\u0447\u043d\u0438\u043a\u0430?»,»buttonText»:»\u0412\u044b\u044f\u0441\u043d\u0438\u0442\u044c»,»imageUuid»:»60ced7ea-cbe2-5119-8195-37f920cb466b»}

Кирпичная кладка стен является одним из наиболее распространенных и древних методов строительства. Она используется уже не одну сотню лет и остается до сих пор очень популярной во многих странах мира. Технология кирпичной кладки постоянно совершенствуется и развивается в соответствии с новыми требованиями и технологиями, что позволяет увеличивать ее эффективность и технические характеристики.

123
просмотров

Кирпичная кладка стен — Технология

Основы технологии кирпичной кладки стен

Кирпичная кладка стен — это процесс укладки кирпичей в специальной последовательности, с использованием специальной кладочной смеси и инструмента. Для того чтобы достичь высоких технических характеристик и качества исходных материалов необходимы определенные знания и навыки.

Подготовка поверхности

Перед тем, как приступить к кладке стен, необходимо тщательно подготовить поверхность. Она должна быть ровной, чистой и сухой. При необходимости поверхность обрабатывается грубой шлифовальной бумагой, старой краской или шпатлевкой.

Подготовка поверхности

Подготовка материалов

Одним из важных этапов при кирпичной кладке является подготовка материалов. Кирпичи должны быть сортированы по размеру и качеству, чтобы не возникло проблем с их укладкой. Кроме того, необходимо подготовить кладочную смесь. Она состоит из цемента, песка, воды и добавки для улучшения прилипания.

Особенности кладки стен

Кладка кирпичей должна производится с использованием техники, чтобы обеспечить правильную последовательность и устойчивую форму стены. Наиболее часто используемые методы кладки стен — это сплошная и блоковая. Сплошная кладка — это метод, при котором кирпичи укладываются друг на друга без использования швов. Блоковая кладка — это метод, при котором кирпичи укладываются друг на друга с использованием швов. При кладке стен также необходимо учитывать межэтажные перекрытия, оконные и дверные проемы, а также другие конструктивные особенности здания.

Кладка кирпича для чайника

Технические характеристики кирпичной кладки стен

Технические характеристики кирпичной кладки стен зависят от ряда факторов, включая тип используемого кирпича, способ его укладки и качество кладочной смеси. Однако, в целом, кирпичная кладка стен обладает следующими техническими характеристиками:

— Износостойкость и долговечность.

— Отличная звукоизоляция и теплоизоляция.

— Возможность использования на разных типах поверхностей.

— Простота в ремонте и демонтаже.

— Относительно высокая стоимость работ.

Технические характеристики кирпичной кладки стен

Преимущества использования кирпичной кладки стен

Одним из наиболее очевидных преимуществ использования кирпичной кладки стен является ее долговечность и надежность. Другим важным преимуществом этой технологии является ее устойчивость к воздействию различных неблагоприятных факторов, таких как дождь, солнце, морозы и т.д. Кроме того, кирпичная кладка является отличной звукоизоляцией и теплоизоляцией, что делает эту технологию особенно привлекательной для жилых зданий. Она также обладает высоким уровнем прочности и отличными антипожарными свойствами, благодаря чему стены, построенные с использованием этой технологии, являются очень безопасными.

Преимущества использования кирпичной кладки стен

Заключение

В заключение, кирпичная кладка стен остается до сих пор одним из наиболее распространенных методов строительства. Она предлагает ряд преимуществ, включая высокую долговечность, надежность и устойчивость к воздействию различных неблагоприятных факторов. Если вы решили построить здание, вам следует рассмотреть вариант использования этой технологии и сделать выбор в пользу кирпичной кладки стен.

Masonry Wall Systems

Найдите подрядчика ссуриМонтанаНебраскаНевадаНью-ГэмпширНью-ДжерсиНью-МексикоНью-ЙоркСеверная КаролинаСеверная ДакотаОгайоОклахомаОрегонПенсильванияПуэрто-РикоРод-АйлендЮжная КаролинаЮжная ДакотаТеннессиТехасЮтаВермонтВиргинские островаВирджинияВашингтонЗападная ВирджинияВисконсинВайоминг АльбертаБританская КолумбияМанитобаНью-БрансуикНьюфаундлендНор Западные территорииНовая ШотландияОнтариоОстров принца ЭдуардаКвебекСаскачеванЮконМексикаБермудыСеверные Марианские островаНовый Южный УэльсКвинслендЮжная АвстралияТасманияВикторияЗападная АвстралияКитайХэйлунцзянФинляндияНайти продукт3D-моделированиеАбразивыАдресные камниКлеиПримесиБункеры для заполнителейЗаполнителиВоздушные барьерыВоздушные компрессорыA Насосы для отбора пробЯкоря и стяжкиУгловое железное покрытиеАнтиграффити-покрытиеСтаринный/снятый с производства кирпичАвтоклавный бетонКонтроль партииКомбинационные заводыДозаторыКирпичТележки Плотничные карандашиТележки, кирпичи и блокиРезные знаки из известнякаЛитой каменьЗачеканкаВентиляционные ячейкиЦементПринадлежности для дымоходовОчистители и полировкаОчистительное оборудованиеОчистка каменной кладкиПокрытияЦветные пигментыЦветной раствор КоммерческийБетонный блокОкрашивание бетонаБетонные столешницыБетонное оборудованиеОборудование для производства бетонных изделийБетононасосы, прицепыКонсультантыСмесители непрерывного действияКонвейерыКоронки, дрелиУгловые столбыКраныОтверждениеВлагоизоляцияДренажные материалы сборныеСверла и аксессуарыСистемы пылеудаленияОбразовательные (К-12)Образовательные (Университет)Блокаторы высоловДвигатели и аксессуары ГравировкаОборудование — НовоеОборудование — АрендаОборудование — Б/уВосстановление оборудованияСметыОценочное программное обеспечениеРаскопкиКрепежные элементыЗабор БлокКаминные аксессуарыКаминыПрошивкаАксессуары для погрузчиковФормыСадовые украшенияГенераторыСтеклоблокПравительствоГранитШлифовальные машиныСумки для затиркиЗатирка, готовая смесьКаска Держатель карандашаЗдравоохранениеНагревателиСверхмощный растворонасос sСверхмощный ручной насосИсторическая реставрацияПодъемникиХопперыГидравлические силовые агрегатыИзвестняк ИндианыПромышленныйИнституциональныйИзоляцияСтраховые продуктыУсиление швовШовные герметикиСоединителиКлючевые камниЛестницыЛандшафтные чипсы и материалыЛандшафтный планУровниОсветительное оборудованиеЛегкий блокИзвесть, гидратированный известнякИзвестняковые плантаторыЛинии и держателиПеремычкиПогрузчикиМашины Ref Искусственный каменьМраморКладочный цемент, Цветные готовые смеси Нагреватели для кладки, Сборные каменные панелиСистемы поддержки кладкиКладка для облицовки каменной кладкиМачтовые альпинисты, монтаж и демонтажМачтовые альпинисты, монтаж и демонтажМачтовый подъемник Рабочая платформаИзмерительные/оценочные инструментыМалый ремонтСмесителиСмесительные насосыУправление влагойФормыРастворРастворный растворСтойки Ванны и ящики для строительных растворовПредварительно смешанные строительные растворы, готовые смесиРастворные ванны и коробкиРастворные растворы, предварительно смешанные строительные растворы, предварительно смешанные портландцементно-известковые материалыПриродный каменьМатериалы для ремонтакраев брусчаткиБрусчаткаБрусоукладчикиЛифты для персоналаКолпаки для пирсовШтукатурные работыЗалитый бетонСборный железобетонПроизводственное оборудованиеНасосыКоличество исследований larRod, BackerКонсалтинг по безопасностиОборудование для обеспечения безопасностиЗащитная обувьОборудование для нагрева пескаПильные полотнаПилы, ручные электрические пилы, настольные пилы для каменной кладки, настенные электропилыДоска для строительных лесовДоска для строительных лесовОбвязка строительных лесовАксессуары для строительных лесовСейсмические анкерыСистемы сейсмической модернизацииПодпорка и аксессуарыТоркретбетон, предварительно смешанныйСилосСланецСалазкиСолнечный блокСплиттерыРаспылителиStain ingЛестничные башниШтабчатый бетонКамень (внешний вид)Камень (внутри)Каменные инструментыСтруктурная глазурованная плиткаШтукатуркаОборудование и инструменты для геодезииТелескопические погрузчикиЗемляная плиткаПлитка Раствор и цементный растворПрограммное обеспечение для отслеживания времениСумки для инструментовЯщики и сундуки для инструментовПрицепы и аксессуарыТренировочные мастеркиTuck PointingСтаканыUsed Equipment BrokerПылесосыПароизоляция, наносимая жидкостью Паро- или радоновые барьеры, листовой шпонВибраторыКрепление стенКамень для стенГидроизоляцияАксессуары для сливных отверстийТачкиОблицовка окон/дверейРабочие ботинкиСпецодеждаНайти программу обученияАлабамаАляскаАмериканское СамоаАризонаАрканзасКалифорнияКолорадоКоннектикутДелавэрОкруг КолумбияФлоридаГрузияГуамГавайиАйдахоИллинойсИндианаАйоваКанзасКентуккиЛуис АйанаМэнМэрилендМассачусетсМичиганМиннесотаМиссисипиМиссуриМонтанаНебраскаНевадаНью-ГэмпширНью-ДжерсиНью-МексикоНью-ЙоркСеверная КаролинаСеверная ДакотаОгайоОклахомаОрегонПенсильванияПуэрто-РикоРод-АйлендЮжная КаролинаЮжная ДакотаТеннессиТехасЮтаВермонтВиргинские островаВирджинияВашингтонЗападная ВирджинияВис минус

Получайте техническую информацию на ваш почтовый ящик

Подпишитесь на Masonry Messenger , чтобы получать важную техническую информацию по различным темам каменной кладки.

Нет, спасибо

X

Ниже приведены одиннадцать самых популярных систем каменных стен, используемых сегодня. Нажмите на любую систему ниже, чтобы узнать, как спроектировать и построить ее для достижения оптимальной производительности.

Вам нужна помощь в выборе лучшей стеновой системы для вашего следующего проекта? Вместо этого щелкните здесь.

Полые стены

Кирпичная облицовка / железобетонный блок

Бетонный облицовочный материал / железобетонный блок

Каменная плита облицовка / железобетонный блок

Кирпичная облицовка / стальная стойка

Кирпичная облицовка / деревянная стойка

Бетонная облицовка / стальная стойка

Кирпичная облицовка / железобетон

Облицовка бетонных блоков / Армированный монолитный бетон

Одиночные стены Wythe и барьер

Железное кирпич

Железного бетонного блока

Каменный шпон / железобетонный блок

Помочь мне выбрать

.

Мой проект:

Развлекательная программаГосударственное/общественное здравоохранениеПромышленнаяМногофункциональная застройкаМногоквартирный жилой комплексМузейОфисный центр отдыхаРозничная торговляСвященная школа (PreK-12)Односемейный жилой комплексУниверситет

Ожидаемая продолжительность жизни моего проекта:

0-25 лет26-75 лет76+ лет

Я предпочитаю внешний вид:

КирпичБетонный БлокКамень

«Наше участие в MCAA принесло огромные дивиденды как в виде хороших результатов, так и хороших времен».

Бретт Фэйрборн
CrewTracks
Член MCAA с 2017 года

Узнать больше

Кирпичные стеновые системы | WBDG

Введение

На этой странице
  • Введение
  • Описание
  • Основы
  • приложений
  • Детали
  • Возникающие проблемы
  • Соответствующие нормы и стандарты
  • Дополнительные ресурсы

Кирпичная кладка использовалась в строительстве на протяжении тысячелетий. Его можно использовать для формирования прочной облицовочной системы и для достижения различных эстетических эффектов. Элементы кладки могут располагаться в разных положениях для создания различных рисунков на внешней стене. Помимо формирования внешней облицовки, каменные стены могут служить частью несущего каркаса здания. Кирпичные стены также обычно повышают огнестойкость стеновой системы или конструктивных элементов.

Кладка стен может быть одинарной или многослойной. Ширина кладки относится к толщине стены, равной толщине отдельных блоков.

Описание

Кладка обычно возводится (укладывается) на месте с использованием готовых блоков кладки и раствора, замешанного на месте. Элементы укладываются в раствор на разную высоту, при этом прочность конструкции достигается во время отверждения раствора. Каменная кладка может образовывать структурные элементы (обычно несущие стены, колонны или пилястры) и/или готовую систему облицовки.

Кирпичные блоки

Обычно используются несколько различных типов каменных блоков. Обычные типы блоков каменной кладки включают блоки из глины и бетона, которые могут быть сплошными или пустотелыми, глазурованными или неглазурованными. Другие типы блоков каменной кладки включают блоки из литого камня и силиката кальция.

Глиняные блоки

Блоки из глиняного кирпича обычно используются в кирпичной кладке. В зависимости от используемой глины и способа формирования блоков при изготовлении, глиняные блоки имеют различные цвета, размеры и фактуру. Другие типы блоков включают блоки из глазурованного кирпича (глиняного и бетонного), бетонный кирпич, кирпич из силиката кальция и пустотелую глиняную плитку (обычно используемую в старых каменных зданиях).

Блоки глиняной кладки обычно изготавливаются из мягкой глины, экструдированной в требуемую форму на заводе-изготовителе. На внешней поверхности кирпича может быть выполнено несколько различных видов отделки, таких как проволочная резка или шлифовка, в зависимости от метода, используемого для придания кирпичу желаемой формы. Затем кирпичные блоки нагревают в печи (обжигают) до температуры от 1100 до 1200 градусов по Фаренгейту, чтобы создать структурные свойства блоков.

Блоки могут быть полыми (сердцевины занимают более 25% блока) или сплошными. Блоки, отнесенные к категории твердых, обычно содержат сердечники для обращения и обеспечения более равномерного зажигания. Для большинства наружных стен используются блоки, относящиеся к категории сплошных.

Стандартом для блоков из глиняной кладки является ASTM C216 (Стандартные технические условия для облицовочного кирпича (полные блоки из глины или сланца). В этом стандарте и в строительных спецификациях блоки из глины классифицируются по классам (NW, MW или SW) и типам (FBA, FBS и FBX). Класс кирпичной кладки зависит от требуемой долговечности блоков. Как правило, класс SW (сильное атмосферное воздействие) рекомендуется в большинстве случаев. в некоторых районах США. Эти агрегаты гораздо более устойчивы к циклическому замораживанию-оттаиванию. Установки MW (умеренное атмосферное воздействие) следует использовать только в районах, где циклы замерзания не ожидаются. Установки NW (незначительное атмосферное воздействие) следует использовать только во внутренних условиях, где воздух в помещении кондиционируется и нет воздействия влаги.

Тип устройства зависит от требуемых допусков на размеры. Обычно указывается тип FBS, если не требуются необычно жесткие допуски. Если требуются жесткие допуски, следует указать тип FBX. Блоки типа FBA обычно используются для создания деревенского вида с высокой точностью размеров.

Элементы кладки из глазурованной глины должны соответствовать требованиям ASTM C126 (Стандартные технические условия для облицовочной плитки из глазурованной керамической конструкционной глины, облицовочного кирпича и полнотелых блоков кладки).

Бетонные блоки (БК)

Бетонные блоки (БК) изготавливаются из смеси портландцемента и заполнителей в контролируемых условиях. Устройства могут иметь различные размеры, но обычно имеют лицевые размеры 8 дюймов в высоту и 16 дюймов в ширину (номинал). Бетонные блоки обычно изготавливаются в форме желаемой формы, а затем отверждаются под давлением на заводе-изготовителе. Блоки часто используются, когда кладка должна сформировать несущую стену или внутреннюю перегородку между помещениями внутри здания. Бетонные блоки могут быть изготовлены разных размеров и с различной фактурой лицевой стороны.

Блоки бетонной кладки должны соответствовать требованиям ASTM C90. Устройства классифицируются по весу (легкие, нормальные и тяжелые). Структурные блоки кирпичной кладки бывают нормальными или тяжеловесными. Легкие блоки используются в ненесущих условиях или в качестве облицовки.

Поскольку эти блоки обычно больше, чем кирпичные блоки, время строительства, необходимое для укладки блоков, обычно меньше, чем для кирпича. Блоки могут быть цельными или полыми (две или три жилы) и могут иметь сплошные или фланцевые концы. Сердечники обеспечивают непрерывные вертикальные пустоты, которые часто армируются. Стальные стержни помещаются в стержни, а цементный раствор устанавливается вокруг стержней. Таким образом, стена действует подобно железобетонному элементу.

Раствор

Раствор обычно состоит из цемента, извести и песка, хотя известковые растворы также могут быть составлены без использования цемента. Компоненты и пропорции строительных растворов варьируются в зависимости от желаемых свойств раствора. Растворы, состоящие из портландцемента и извести, а также песка, являются наиболее распространенными. Предварительно смешанные растворы должны быть тщательно проверены, чтобы определить фактические компоненты смеси.

Существуют различные типы растворов в зависимости от требуемой прочности. Растворы для нового строительства обычно относятся к типам N, S или M. Для ремонта существующих зданий могут потребоваться некоторые другие типы, такие как тип O, или даже более мягкие растворы, чтобы воспроизвести свойства исходного раствора. Наиболее распространенные типы каменной кладки и области применения в новом строительстве:

  • Тип N — используется в обычных каменных стенах выше уровня земли. Это наиболее распространенный раствор для кладки, используемый в неструктурных применениях в новом строительстве. Обладает хорошими связующими свойствами и хорошей устойчивостью к проникновению воды.
  • Тип S — обычно используется в строительной кладке. Имеет более высокую долю цемента и впоследствии может иметь повышенную усадку раствора.
  • Тип M — обычно используется только в приложениях ниже уровня земли.

Пропорции растворов и требования к смешиванию изложены в ASTM C270 и в соответствующих технических примечаниях, опубликованных Американским институтом кирпича (Brick Institute of America, BIA). Как правило, строительные растворы смешивают на месте с водой, чтобы получить влажную жидкую смесь с достаточным количеством воды для удобоукладываемости. Раствор периодически подвергается повторному отпуску (в смесь добавляется дополнительная вода) для поддержания удобоукладываемости. Через два часа сцепление свежего неиспользованного раствора с новыми элементами значительно снижается. Поэтому раствор, не использованный в течение двух часов, следует выбросить.

Основы

Установка

Кирпичная кладка должна быть установлена ​​на прочном жестком основании. Обычно это бетонный фундамент, конструкционная сталь или система бетонных балок. Большинство строительных норм и правил не позволяют поддерживать вес кирпичной кладки на деревянном каркасе из-за потери прочности деревянного элемента под воздействием влаги. Опорная система должна быть рассчитана на небольшие прогибы (обычно 1/600 пролета), чтобы избежать растрескивания кладки.

Элементы кладки укладываются на раствор. Горизонтальные стыки между блоками называются стыковыми соединениями, а вертикальные стыки называются головными стыками. Кладка из глиняного кирпича должна иметь сплошные (полноценные) швы оголовка и постели. В бетонной кладке элементы обычно укладывают на раствор только на лицевые оболочки (подложка лицевых стенок). Это связано с размером сердечников и сложностью установки строительного раствора в перемычках между сердечниками без возможности заполнения сердечников значительным количеством строительного раствора. Полная засыпка блоков бетонной кладки обычно выполняется только в том случае, если часть ячеек будет заполнена раствором. Там, где выполняется заливка раствором, необходимо следить, чтобы раствор не попадал в ячейки, так как это приведет к образованию слабой плоскости в растворе.

Coursing

Блоки каменной кладки также могут быть разных размеров и форм для удовлетворения конкретных потребностей проекта. Блоки также могут быть ориентированы по-разному для создания различных эстетических эффектов. Распространенные схемы беговых тренировок следующие:

  • Носилки — юниты ориентированы горизонтально с открытым лицом (наиболее распространенный вариант)
  • Коллекторы — блоки ориентированы перпендикулярно поверхности стены с открытым концом (могут быть истинными или ложными коллекторами)
  • Солдаты — юниты ориентированы вертикально с открытым лицом
  • Уключина — блоки ориентированы перпендикулярно поверхности стены с открытым концом и поверхностью (часто используются на подоконниках и на вершинах стен)

Расширение и усадка блоков

После изготовления блоки из глиняной кладки расширяются под воздействием влаги. Это объемное изменение блока приводит к необратимому аккумулированному росту стеновой системы. Бетонные блоки обычно дают усадку после изготовления. Эти движения, если они не учтены в конструкции элементов кладки, могут вызвать растрескивание, выкрашивание и смещения в кладке. По этой причине в строительстве из глиняной кладки необходимы компенсационные швы, особенно в местах, подверженных воздействию внешней среды, где блоки могут намокнуть. Компенсационные швы обычно требуются в углах, смещениях и других изменениях плоскости стены; изменения в конструкции стены; и на обычных расстояниях (обычно от 20 до 30 футов по центру максимум, в зависимости от единиц измерения). Рекомендации по проектированию/размещению компенсационных швов приведены в Техническом примечании 18A Ассоциации кирпичной промышленности (BIA).

Стены из бетонной кладки обычно армируют швами для предотвращения усадки. В зависимости от размера и шага арматуры расстояние между контрольными швами будет варьироваться. Тем не менее, контрольные швы необходимы во всех стенах из бетонной кладки. Рекомендации по размещению контрольных швов приведены в Tek Note 10-A Национальной ассоциации бетонщиков (NCMA).

Как глиняная, так и бетонная кладка также подвергаются циклическим тепловым движениям. Эти материалы расширяются при высоких температурах и сжимаются при низких температурах. Подвижные суставы также должны приспосабливаться к этим движениям.

Стеновые системы

Кирпичные стены могут быть нескольких типов:

  • Шпон (стеновая система обеспечивает облицовку и сопротивляется только передаче ветровой нагрузки на опорную конструкцию)
  • Несущая/несущая стена (может быть облицовкой, но также обеспечивает несущую систему)

Следует предвидеть проникновение воды через наружные каменные элементы, подвергающиеся воздействию дождя. Вода обычно протекает через перегородки между раствором и агрегатами. Это может быть связано с расслоением, пустотами и трещинами. Проникновение воды также может происходить, хотя обычно в меньшей степени, из-за впитывания через элементы и раствор. В наружной каменной кладке должны быть предусмотрены системы для предотвращения проникновения воды в стеновую систему.

Каменная облицовка

Каменная облицовка состоит из наружной каменной кладки, которая образует только облицовочный материал. Необходима боковая поддержка кладочного шпона. Обычно это обеспечивается внутренней стеной. Общие внутренние стены (опорные стены) представляют собой холодногнутые стальные каркасные стены с водонепроницаемой обшивкой и бетонной кладкой.

Критические компоненты каменной фанеры, подверженные воздействию влаги, включают:

  • Дренажная полость за шпоном
  • Система накладок у основания шпона
  • Уплотнители для полости оконных проемов (оконные, дверные, жалюзийные рамы и т.п.)
  • Система боковых креплений для крепления шпона к несущей конструкции
  • Вертикальная опорная система для поддержки веса шпона
  • Приспособления для расширения/уменьшения стеновой системы

Стены из шпона спроектированы как «дренажные стены» в отношении их сопротивления проникновению воды. Воздушное пространство/дренажная полость должна быть установлена ​​за облицовкой каменной кладки, чтобы позволить воде, проникшей в кладку, стекать вниз к основанию стены, откуда она может быть направлена ​​наружу. Эта дренажная полость должна оставаться открытой, чтобы вода могла свободно стекать. Там, где существуют ограничения в полости, рекомендуются оклады для сбора воды и отвода ее наружу. Это требуется в отверстиях в кирпичной кладке, таких как окна, опоры и т. д. В основании дренажной полости должна быть установлена ​​система гидроизоляции, состоящая из трехстороннего поддона, обычно образованного металлическими и/или мембранными материалами, для сбора воды, которая проникает в дренажную полость, и направляет ее наружу через стоки или водостоки. Эти оклады должны быть спроектированы так, чтобы быть водонепроницаемыми, особенно в углах, нахлестах и ​​на концах каменной кладки. Торцевые дамбы необходимы на концах, чтобы предотвратить боковое стекание воды с гидроизоляции в соседнюю конструкцию. Обычными материалами для наплавки являются нержавеющая сталь, медь и медь со свинцовым покрытием. Эти металлические накладки долговечны, могут быть герметизированы и включают в себя припаянные углы и торцевые перемычки. Мембранные материалы, такие как прорезиненный битум и EPDM, также могут использоваться в сочетании с металлическими отливами для герметизации верхней части металлического отлива к опорной конструкции.

Крайне важно, чтобы на внутренней стороне дренажной полости (на поверхности подпорки) имелся влагозащитный барьер для предотвращения проникновения воды в опорную конструкцию. Рекомендуемая ширина полости за каменной кладкой составляет минимум 2 дюйма.

В летние месяцы воздушное пространство за кирпичной облицовкой обычно содержит горячий и влажный воздух по сравнению с внутренним помещением. Этот воздух может достигать относительно высокого давления пара по сравнению с внутренним пространством. В зимние месяцы это воздушное пространство может быть заполнено относительно холодным воздухом по отношению к интерьеру. Особенно это актуально для северного климата. Если этот воздух контактирует с внутренней частью оконных рам или внутренней отделки, может образоваться конденсат. По этой причине, как правило, рекомендуются уплотнители полостей на окнах, дверях и других проемах, чтобы предотвратить попадание воздуха из полости (и влаги) в дверные/оконные рамы.

Вертикальная опора для каменной кладки обычно предусмотрена на каждой линии пола. Для облицовки кирпичной кладкой на каждой из вертикальных опор должны быть предусмотрены условия для вертикального расширения кладки. Это достигается за счет пропуска раствора между верхним слоем кладки и нижней стороной опоры. Этот шов должен быть спроектирован с учетом вертикального расширения кладки, а также структурных прогибов опоры. В бетонных конструкциях также следует учитывать ползучесть бетонного каркаса.

Металлические стяжки необходимы для бокового крепления облицовки к опорной стене. Обычно они расположены на расстоянии 16 дюймов от центра в каждом направлении.

Несущие стены из каменной кладки

Несущие стены из каменной кладки обычно сооружаются из бетонной кладки. Бетонную кладку можно армировать как по вертикали, так и по горизонтали для достижения требуемой прочности на изгиб. Вертикальная арматура, устанавливаемая в ячейках бетонной кладки, обычно заливается сплошным раствором. Горизонтальная арматура обычно устанавливается с использованием сварных проволок заводского изготовления, которые заделываются в стыки станины. Хотя эта горизонтальная арматура повышает прочность кладки, особенно для горизонтальных пролетов, она также служит для предотвращения растрескивания при усадке.

Если в качестве наружных стен используются несущие каменные стены, обычно рекомендуется второй ряд каменной кладки. В этой конструкции кирпичная кладка может быть построена как составная стена (оба выступа действуют как единое целое, чтобы противостоять нагрузкам) или как некомпозитная стена (отдельные выступы действуют независимо, чтобы выдерживать нагрузки). Поскольку ожидается проникновение воды через наружную стенку каменной кладки, обычно не рекомендуется полагаться на одну вертикальную стенку каменной кладки в качестве системы наружных стен. Если должны быть установлены одинарные наружные стены, на внешней поверхности должен быть предусмотрен барьер, такой как наносимое жидкостью воздухопроницаемое покрытие для каменной кладки или внешняя облицовка (EIFS, металлические панели, штукатурка и т.п.) для предотвращения проникновения воды в кладку. Добавки могут использоваться при изготовлении блоков бетонной кладки для уменьшения проникновения воды из-за впитывания в сами блоки. Тем не менее, смесь также должна быть смешана с раствором для достижения надлежащего сцепления. Эти системы могут эффективно уменьшать проникновение воды в каменную кладку; однако не следует полагаться на них для предотвращения проникновения воды.

Тепловые характеристики

Каменная кладка обычно представляет собой большую тепловую массу, которая может нагреваться и охлаждаться под воздействием солнца и внешних температур. Каменная кладка, подвергающаяся воздействию солнечного света, может нагреваться до температуры, значительно превышающей 100 градусов по Фаренгейту. Кирпичная кладка поглощает тепло и отдает его окружающим компонентам стеновой системы. При низких температурах кирпичная кладка будет прохладной, особенно в затененных местах. При проектировании тепловые характеристики каменной кладки обычно основаны в первую очередь на изоляции, размещенной в полости стены или внутри опорной стены. Обычно считается, что каменная кладка обеспечивает небольшую изоляционную ценность.

Пожарная безопасность

Кирпичная кладка обеспечивает значительное повышение пожарной безопасности стен зданий. Бетонная кладка обычно используется для строительства брандмауэра. Огнестойкие характеристики основаны на толщине кладки.

Акустика

Из-за своей массы каменные стеновые системы могут обеспечить лучшую звукоизоляцию, чем более легкие стеновые системы, такие как металлические панели. Для улучшения акустических характеристик бетонную кладку обычно заполняют изоляцией, чтобы устранить пустоты в ядрах.

Техническое обслуживание

При правильной конструкции каменные стеновые системы требуют относительно небольшого обслуживания по сравнению с другими стеновыми системами. Срок службы кладки может составлять 100 лет и более, в зависимости от детализации и ухода. Наиболее частым обслуживанием является регулярная замена герметика в деформационных швах, по периметру проемов (окна, двери и т.д.) и на сквозных примыканиях стен. Срок замены герметика зависит от используемого герметика, но обычно составляет от 7 до 20 лет.

Замена швов в наружной кладке обычно требуется через 20-30 лет после укладки, в зависимости от типа и качества первоначальной укладки кладки.

Области применения

См. Приложения для конкретных климатических условий по проектированию ограждений зданий.

Сведения

Следующие сведения можно загрузить в формате DWG или просмотреть в Интернете в формате DWF™ (Design Web Format™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от названия чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляет собой окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку WBDG.

Глиняный кирпич Внутренний угол
