Классификация заземления: Системы заземления TN-S, TN-C, TNC-S, TT, IT

Содержание

TN-S, NN, TN-C, IT, TN-C-S

До выхода в свет седьмого издания ПУЭ характер связи нейтрали генераторов или трансформаторов с заземляющим устройством системы разделялись так:

  • с глухозаземленной нейтралью;
  • с изолированной нейтралью.

В системах с глухозаземленной нейтралью нейтраль силового трансформатора соединялась с контуром заземления сразу же на трансформаторной подстанции. Иногда в этой цепи устанавливался трансформатор тока, в основном же соединение выполнялось жестким шинопроводом. Такими выполнялись все распределительные системы переменного тока напряжением до 1000 В, за исключением электрооборудования шахт и карьеров.

В системах с изолированной нейтралью такого проводника не предусматривалось. В результате относительно земли на ней присутствовал электрический потенциал. Но и нейтрали в них не предусматривалось: обмотки силового трансформатора соединялись в треугольник. Потребители получали электричество по трем проводникам.

Содержание

  1. Недостатки систем заземления
  2. Новая классификация систем заземления
  3. Защитные и рабочие проводники
  4. Система заземления TN-C: схема
  5. Система заземления TN-S: схема
  6. Система заземления TN-C-S: схема
  7. Система заземления IT: схема
  8. Система заземления ТТ: схема

Что же привело к введению западных стандартов применительно к конструкции систем заземления? Для этого рассмотрим, как они выполнялись.

В системе с глухозаземленной нейтралью сама нейтраль несла в себе, помимо функции проводника нулевого тока, еще и функцию связи заземляемого оборудования с контуром заземления. Поскольку ток в нейтрали не равен нулю, то на ее концах образовывалась разность потенциалов. Присутствие ее относительно сторонних металлических конструкций на безопасность персонала влияла отрицательно.

Но главной бедой, угрожающей безопасности людей, становился обрыв нейтрали. В этом случае ее потенциал зависел от распределения токов по фазам распределительной сети. В неблагоприятном случае потенциал нейтрали относительно земли достигал 380 В. При этом металлоконструкции, присоединенные к нейтральному проводнику с целью заземления, оказывались под тем же потенциалом. Защита на этот режим не реагировала никак, пока в сети не выходил из строя электроприбор из-за превышения напряжения в его фазе.

Еще один недостаток связан с подключением к контуру заземления корпусов малогабаритных приборов. По сути их требовалось присоединить к нейтральному проводнику. Такой способ назывался защитным занулением. Но в случае обрыва нейтрали корпус автоматически оказывался под опасным для жизни потенциалом. Поэтому корпуса люминесцентных светильников на предприятиях предпочитали вовсе не заземлять, из-за чего на них постоянно дежурит опасный для жизни потенциал. Но это –меньшее зло.

Новая классификация систем заземления

В седьмое издание ПУЭ добавлена информация из вновь созданного ГОСТ Р 50571.1-2009, по сути своей являющимся копией стандарта Международной электротехнической комиссии (МЭК). Можно было придумать собственный стандарт, но лучше, если в большинстве стран будет царить единообразие. Ведь в Россию не только поставляется западное электрооборудование, но и целые заводы собираются по иностранным проектам. Чем меньше будет конфликтных ситуаций – тем лучше.

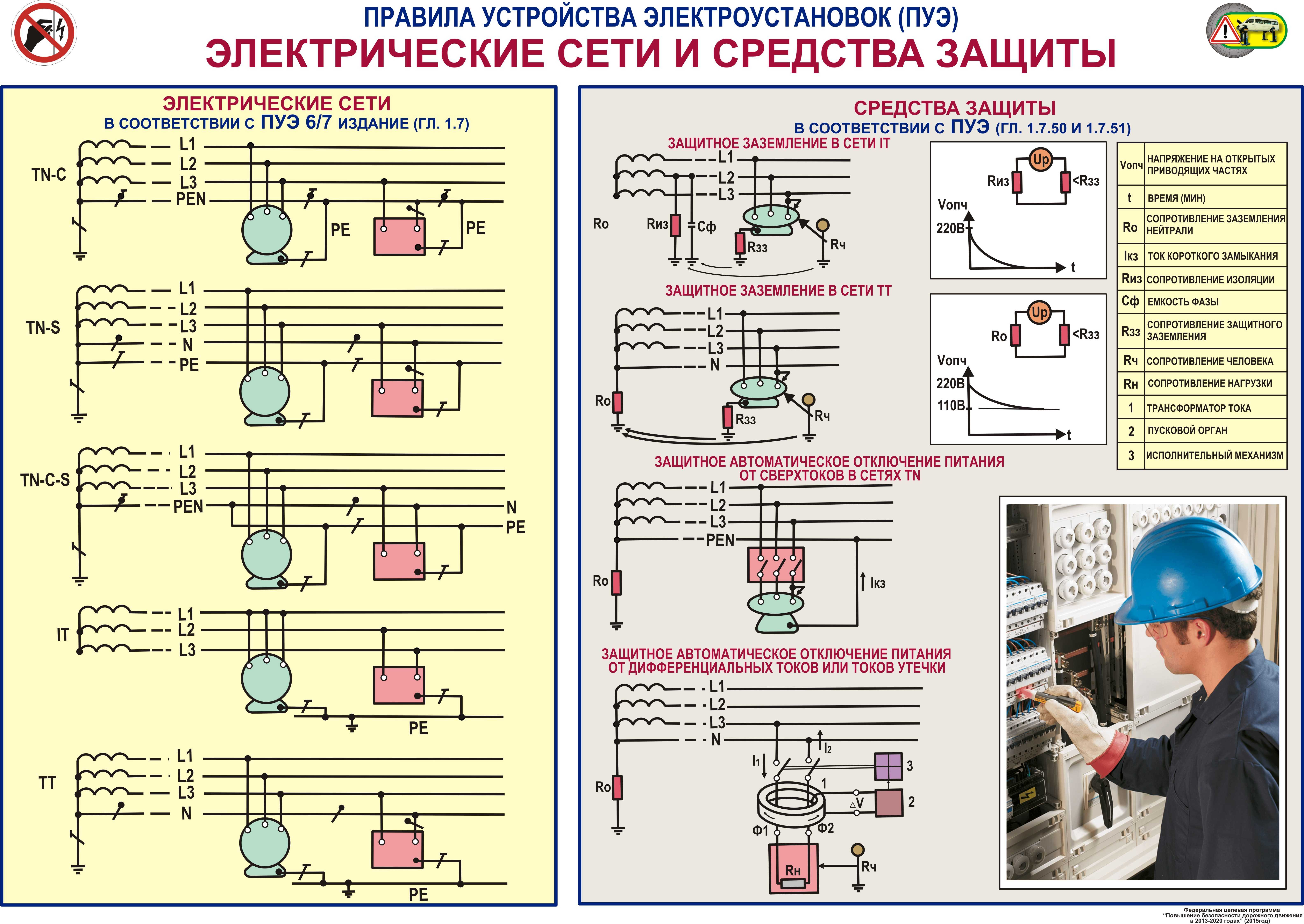

Системы заземления

Стандарт касается электроустановок, напряжением до 1000 В. В системах заземления установок выше 1000 В менять нечего.

Первое, на что обращают внимание все, открывающие главу 1.7 ПУЭ – это новые системы обозначения электроустановок в зависимости от режимы работы нейтрали и расположения нулевых проводников.

Первая буква обозначения: «T» или «I» — обозначает соответственно заземленную или изолированную нейтраль электроустановки.

Вторые буквы означают следующее

NЗаземляемых частей к нейтрали выполняется при помощи проводников
ТДля связи защищаемого оборудования с землей используется свой собственный контур заземления. При наличии контура заземления нейтрали они независимы друг от друга.

Защитные и рабочие проводники

Проводники, объединенные раньше в одном понятии «ноль» теперь меняют свое назначение и разделяются на два типа.

Нулевые рабочие проводники служат только для передачи электрической энергии. Использование их как защитных запрещено. Они окрашиваются в голубой цвет, обозначаются буквой N. При этом использование голубого цвета для маркировки других проводников тоже запрещается, чтобы избежать путаницы. Нулевые рабочие проводники не подключаются напрямую к корпусам, а устанавливаются на изоляторах.

Нулевые защитные проводники необходимы для связи корпусов или частей защищаемого оборудования с контуром заземления. Цвет их оболочки состоит из перемежающихся желто-зеленых полос, а буквенное обозначение самих проводников – РЕ. Для предотвращения путаницы запрещено теперь использование комбинации из этих цветов, даже каждого в отдельности. Разработан еще один ГОСТ, регламентирующий цветовую маркировку токопроводов, в котором отразились эти изменения.

Если вспомнить, то заземляющие шины в электроустановках до этого окрашивались в черный цвет. Волею случая этот цвет теперь обозначает один из фазных проводников.

Система заземления TN-C: схема

Система с глухозаземленной нейтралью в сетях до 1000 В осталась неизменной. Никто, естественно, не бросился в срочном порядке перекрашивать шины и добавлять дополнительные проводники в уже сформировавшиеся цепи. Требования ПУЭ и стандартов учитываются только в двух случаях:

  • при проектировании и вводе в эксплуатацию новой электроустановки или части ее;
  • при выполнении модернизации электрооборудования.

Все остальное остается прежним. А для этого прежнего в ПУЭ предусмотрено свое название – система TN-С. Разберемся, что это такое.

Буквы «TN» означают, что это – система с глухозаземленной нейтралью, в которой соединение потребителей с контуром заземления и нейтралью осуществляется при помощи проводников. С ними мы разобрались в предыдущем разделе.

А вот буква «С» означает, что функции этих проводников, рабочего и защитного, совмещены в одном, называемом «совмещенном». Носит он буквенное обозначение PEN, а окрашивается либо в голубой цвет с желто-зелеными полосами по краям, либо наоборот.

Ничего не изменилось, только цвет теперь не черный. Все, что было создано еще в советские годы, называется теперь системой заземления TN-C. С ней приходится считаться, потому что к новому виду заземления полностью промышленность перейдет еще не скоро.

Система заземления TN-S: схема

А вид этот новый носит название TN-S. Буква “S» как раз означает, что нулевые защитные и рабочие проводники разделены на все протяжении. Разделение это происходит непосредственно на трансформаторной подстанции. Нулевая шпилька трансформатора подключается к шине РЕ, а к ней перемычкой подключается нулевая шина. К шине РЕ сразу же подключают контур заземления подстанции.

Теперь все кабельные линии, отходящие от созданного таким образом распределительного устройства, становятся трехпроводными (если питают однофазную нагрузку) или пятипроводными при питании трехфазного потребителя.

Теперь появляется возможность удобно подключать заземляющие контакты розеток, корпуса светильников, бойлеров, распределительных щитков к контуру заземления. Для этого выделена персональная жила.

На всякий случай упомянем, что, если заземляющий проводник кабеля подключить не к чему, его нельзя ликвидировать. Со временем может потребоваться его использование, поэтому во всех соединительных коробках РЕ-проводники все равно соединяют, а у розеток или светильников – изолируют.

Есть ситуации, когда заземляющие проводники проложены, а подключать их пока не к чему: нет еще контура заземления или не готова часть электроустановки, через которую планируется подключение. В этом случае их соединяют в коробках, но не подключают к абонентам. Некоторые бытовые приборы: светильники, компьютеры, телевизоры, стиральные машины – имеют на входе помехоподавляющие фильтры, использующие корпус для связи с контуром заземления. Опасный потенциал от такого фильтра разбежится по все сети заземления.

Система заземления TN-C-S: схема

Мы уже упоминали реконструируемые электроустановки или части электроустановок, подлежащих модернизации. Их конструкция должна соответствовать новым требованиям ПУЭ. Но для создания системы заземления TN-S реконструировать электроустановку нужно с трансформаторной подстанции. Это потребует серьезных финансовых затрат. Как быть в этом случае?

Для этого используется система заземления TN-C-S, являющаяся комбинацией выше рассмотренных. В части ее, от трансформаторной подстанции, используется TN-C, а на определенном участке защитный и рабочий проводники разделяются, создавая систему TN-S.

Системы заземления TN

Такое разделение устраивают во вводных распределительных устройствах (ВРУ) главных распределительных щитках (ГРЩ) или просто в щитках ввода в здание. Но в этом месте желательно наличие контура повторного заземления, иначе такое разделение не будет безопасным.

Особенное внимание при разделении совмещенного проводника TN-C на защитный и нулевой рабочий обращают на его точку подключения. Проводник PEN при переходе подключается к шине РЕ. Мотивация этого такова. Между шинами N и РЕ при переходе на систему TN-S устанавливается перемычка. Если подключить PEN к шине N, то при обрыве перемычки ничего видимого не произойдет. Все защитные проводники, подключенные к распределительному устройству, потеряют связь с контуром заземления. И никто ничего не заметит, пока не произойдет беда.

При подключении PEN-проводника к шине РЕ и обрыве перемычки произойдет тот же эффект, что был описан ранее в случае обрыва нуля. В электроустановке установится аварийный режим, который вряд ли заметят. С одной разницей: соединение корпусов электрооборудования с контуром заземления не исчезнет, и люди не пострадают.

Система заземления IT: схема

Эта система применяется на горных выработках: карьерах, шахтах. Особенности эксплуатации электрооборудования на этих предприятиях таковы, что получить качественного контура заземления там не представляется возможным.

Система заземления IT

Нейтраль трансформатора там все-таки заземляется, но через контрольно-измерительные приборы, выполняющие функцию защиты от утечки. В случае ее возникновения происходит отключение электроустановки.

Система заземления ТТ: схема

Устройство с двумя разделенными друг от друга заземляющими устройствами используется там, где невозможно обеспечить безопасность при помощи TN. Это связано либо с аварийным состоянием нулевых проводников, либо с их большой протяженностью. В основном это касается воздушных линий электропередачи.

Система заземления ТТ

Особенность защиты людей от поражения электрическим током в системе ТТ — обязательное применение устройств защитного отключения (УЗО) с дифференциальным током 30 мА.

Оцените качество статьи:

Классификация систем заземления

Вмешательство в любую электрическую сеть требует от мастера не только теоретических знаний и практических навыков, но и достаточной информированности об устройстве питающей цепи в конкретном месте. Значительное внимание при этом уделяется типу системы подключения к заземляющему контуру, поскольку от него зависит, каким образом следует коммутировать разные узлы и защитную автоматику. Сегодня мы поговорим о том, какими бывают системы заземления и в чём между ними различия, а также рассмотрим их преимущества и недостатки с разных сторон.

Общеизвестно, что для работы любого электрического прибора будет достаточно присоединить к нему фазный и нулевой проводники. Однако ограничиваться только ими не всегда безопасно, и поэтому были изобретены различные схемы подключения заземляющего контура, позволяющие снизить опасность поражения током для людей, проживающих в доме. Таким образом третий проводник возьмёт на себя опасный потенциал в случае аварии, но как именно это должно произойти? Рассмотрим возможные варианты.





Самый банальный тип схемы – вообще без заземления. Этот способ чреват тем, что при повреждении фазной жилы и её попадании на корпус электроприбора последний оказывается под напряжением. Если в квартире не установлена дифференциальная автоматика, утечка тока не будет обнаружена ни сразу после переноса потенциала на другой объект, ни при прикосновении человека. Такой вариант можно назвать одним из худших из-за наиболее серьёзных последствий, поскольку автоматика размыкания отсутствует, а это означает, что при неблагоприятном стечении обстоятельств жильцы могут длительное время находиться под напряжением. Сегодня мы не будем слишком детально анализировать этот вариант, а сразу перейдём к тем схемам подключения, которые всё же предполагают наличие заземляющего провода.

Всего таких систем три: TN (в виде трёх модификаций TN-C, TN-Sи TN-C-S), TT, а также IT. Далее мы рассмотрим их все по порядку, но вначале следует дать пояснения буквам, входящим в аббревиатуры, чтобы читателям легче было ориентироваться в понятиях. Международная электротехническая комиссия (МЭК) использует в качестве обозначений слова на французском языке и их латинские корни. Расшифровать информацию можно следующим образом.

  • Буква «T» восходит к слову «Terrе», означающего «земля», то есть, означает, что определённый участок цепи является заземлённым.
  • Буква «N» происходит от слова «Neutre» – то есть, «нейтраль», указывая на наличие нейтрального проводника, присоединённого к цепи некоторым образом, определяющимся третьей буквой.
  • Буква «С» взята от слова «Confondu», то есть «совмещённый», что указывает на структуру нейтрального проводника.
  • Буква «S» происходит от «Separe», означающего «разделённый» и указывающего на то, что нейтраль разделена на два проводника.
  • Буква «I» восходит к «Isole» – то есть «изолированный», что может означать как непосредственную изоляцию нейтрали, так и её связь с землёй через очень большое сопротивление.
  • Аббревиатура «PE» взята из английского языка, где она буквально расшифровывается как «ProtectiveEarth», то есть фактически означает провод защитного заземления.

За разными комбинациями из перечисленных выше литер и скрывается всё многообразие схем подключения электрических цепей с заземлением. При этом порядок следования букв имеет значение: на первом месте стоит обозначение способа заземления источника питания, а на втором – заземление в открытых проводящих частях электроустановки. На практике последнему аспекту уделяется не очень много внимания, потому что это не оказывает существенного влияния на принцип компоновки узлов в распределительных щитках квартир, однако на производстве данный момент всё же может иметь значение.



Системы семейства TN наиболее распространены на территории стран бывшего Советского Союза. В общем случае это, исходя из аббревиатуры, сети с глухозаземлённой нейтралью источника, в которых токопроводящие участки коммутированы нулевыми защитными проводниками. Пугающее понятие «глухозаземлённая» означает лишь то, что на ближайшей трансформаторной подстанции нейтральный провод (он же – нулевая жила, в привычной большинству терминологии) присоединяется непосредственно к контуру заземления, то есть имеет наилучшее качество заземления с кратчайшим путём до грунта.



Система TN-C считается древнейшей из всех. Как можно понять из обозначения, здесь нулевой защитный и нулевой рабочий проводники на всём протяжении магистральной линии соединены, то есть, выполнено глобальное зануление. Обозначается такой общий провод аббревиатурой PEN, прямо указывающей на его комбинированную природу. Сегодня система TN-Cвстречается обычно в том жилом фонде, где многие годы не производилась вообще никакая реконструкция электросетей и до сих пор эксплуатируются кабеляот застройщика. В современных реалиях её принято менять на любую из более прогрессивных схем подключения (обычно на TN-C-S), чтобы повысить общую безопасность жилища. Моральное устаревание такой системы несомненно, а потому она продолжает существовать только в рамках сетей, не прошедших модернизацию, и проводки в общественных местах. К примеру, по TN-C коммунальщики всё ещё нередко подключают подъездные щитки, освещение придомовой территории и уличные фонарные столбы. В более современных домах с двухпроводными коммуникациями TN-C может образовываться только при умышленном бытовом занулении системы самими жильцами (и то в некорректном виде).





Система TN-C-S является прямым потомком TN-C, нацеленным на повышение эксплуатационной безопасности электросети. В данном случае трансформатор на питающей подстанции оснащён глухозаземлённой нейтралью, от которой отходит комбинированный PEN-проводник. Отличие в данном случае состоит в том, что при входе в строение кабель разделяется на два: защитный (PE) и нулевой (N). Этот подход монтажники часто используют при подключении многоэтажек, осуществляя соединение непосредственно в главном электрическом шкафе здания – ВРУ (вводном распределительном устройстве). Здесь же проводники присоединяются к общей шине или клеммной колодке, обеспечивая резервный путь для тока в аварийной ситуации. Эту же систему допустимо реализовывать в частном секторе, где дома запитываются при помощи воздушной линии и имеют три фазы на входе. В однофазной сети на 220 В разделение на PEи N обычно не производится, а при необходимости это сделать, место разделения выбирается таким образом, чтобы оно полностью соответствовало требованиям ПУЭ. Пытаться воссоздать TN-C-S в бытовой двухпроводной сети за счёт разделения нулевой жилы в квартирном щитке не только неразумно, но и опасно! Потому при необходимости реорганизации домашней энергосистемы всегда лучше обращаться к профессионалам.



Систему TN-S называют наиболее прогрессивной среди всех широко применяющихся в настоящее время. Она демонстрирует максимальную степень надёжности, но потому и весьма недешёва в реализации. В данном случае ноль и заземляющий проводник соединяются между собой только лишь на трансформаторной подстанции и больше нигде не контактируют друг с другом на всём своём протяжении. Такой способ применяется в пятипроводных сетях, где, кроме трёх фаз, к потребителям отдельно приходят защитный ноль PE и рабочий ноль N. Реже TN-S оборудуют при трёхпроводной системе подключения, когда на одну фазу приходится сразу два нуля, PE и N. Кроме того, для повышения надёжности подключения провод защитного заземления часто повторно коммутируют к локальному контуру заземления, который оборудован специально для этого здания. Несмотря на сложности в первичной сборке, такой тип защиты проще всех остальных в обслуживании и всегда гарантирует более высокую надёжность. Именно по этим причинам нынешние магистральные линии, как воздушные, так и подземные, используют именно эту схему.



Система TT в свою очередь является самой автономной, среди всех здесь рассмотренных. Сети с такой структурой собираются в основном тогда, когда смонтировать другие просто не представляется возможным. В данном случае нейтральный провод, идущий от трансформаторной подстанции, никоим образом не связан с заземлением дома. При этом собственники жилья вынуждены сами оборудовать заземляющий контур и подключать его к своей системе. Самое важное ограничение, которое накладывается на использование системы TT – это запрет на её эксплуатацию без дифференциальной защиты (УЗО или дифавтомата). Всё дело в том, что сила тока, которая возникает при коротком замыкании токоведущих элементов и заземлённого корпуса приборов, имеет риск оказаться недостаточной для отключения обычного автоматического выключателя. В остальном же, такая схема ничуть не хуже других.



Система IT на практике встречается не очень часто, потому что её всегда стараются свести к другим типам при модификации. Суть подхода в том, что нейтральный проводник, вопреки обыкновению, вообще никак не связан с общей трансформаторной системой. Изолированная нейтраль коммутируется к заземлению через специальный разрядник, который способен изменять своё сопротивление: при высоком вольтаже оно низкое, а при низком напряжении – высокое. Такое строение позволяет исключить попадание исходного высокого напряжения первичной обмотки трансформатора на вторичную, а потому и дальнейшее повреждение имущества в домах потребителей. По факту в подобных сетях отсутствует и нулевой проводник N, и заземляющий провод PE, и даже обычное однофазное напряжение как таковое не имеет привычной структуры. Таким образом, электроприборы подключаются сразу на линейное напряжение 380 В. Следует отметить, что система IT вообще обычно предназначается для хозяйственных построек, мастерских, производственных цехов, гаражей и пр. Предполагается, что в таких местах для работы оборудования наиболее востребованы будут две или три фазы, а корпуса агрегатов в последующем заземлят через локальный заземляющий контур здания. Безусловно, это не отрицает возможности установить там и вполне обычные розетки, ведь сделать однофазное питание из многофазного довольно просто. Так же, как и в предыдущем случае, сила тока КЗ довольно мала, а потому дифференциальная защита всегда является обязательным требованием к таким системам.





Напоследок хотели бы обратить внимание читателей на то, что в современной редакции ПУЭ отсутствует понятие нуля в знакомом большинству представлении. Сегодня принято чётко разделять нулевой рабочий (N) и нулевой защитный (PE) проводники. Первый используется ИСКЛЮЧИТЕЛЬНО для передачи электроэнергии от источника к потребительской сети, и задействовать его в качестве защитного, как прямо, так и косвенно, запрещается. N-жилу принято маркировать голубым или светло-синим цветом в любых цепях и совершенно вне зависимости от того, какой цвет (или цвета) будет иметь фаза (или фазы). Это одна из двух цветовых маркировок, которые всегда неукоснительно соблюдаются. Рабочий ноль подключается к изоляторам в системах линий электропередач и наравне с фазой в конечном итоге выводится в розетку или к контактам патрона светильника. Подключения к корпусу он не должен иметь ни при каких обстоятельствах.

Нулевой защитный проводник, наоборот, предназначается именно для связывания корпусов или иных элементов приборов и агрегатов с контуром заземления, где бы последний ни находился. Традиционно в качестве цветовой маркировки для него используется комбинированный жёлто-зелёный окрас. Он может проходить как равномерными полосами, так и в виде продольной зелёной полосы по жёлтой оболочке. Данная расцветка также является незыблемой для всех электриков. Более того, во избежание путаницы производители стараются в многожильных проводах и кабелях вообще не применять ни жёлтый, ни зелёный проводники – причём часто не только вместе, но даже порознь, в совокупности с жилами других оттенков в пределах одного изделия.

Что такое заземление – определение, процедура, типы, преимущества и часто задаваемые вопросы

Испытывали ли вы когда-нибудь легкий удар током при прикосновении к определенным приборам в рабочем состоянии? Иногда эти удары могут быть опасными и могут привести к серьезной опасности. Чтобы избежать несчастных случаев, всегда рекомендуется иметь надлежащее заземление здания. Этот процесс разделения зарядов с землей называется заземлением. Заземление является простым способом утечки тока и, следовательно, защищает устройства от электрических повреждений. Заземление также является процессом безопасности, который защищает всю энергосистему от сбоев и в основном используется для балансировки нагрузки при перегрузке электрической системы.

Заземление определяется как «процесс, при котором происходит мгновенный разряд электрической энергии путем передачи зарядов непосредственно на землю через провод с низким сопротивлением».

Заземляющий провод с низким сопротивлением выбран таким образом, чтобы обеспечить путь с наименьшим сопротивлением для утечки тока короткого замыкания. Расскажите нам больше о заземлении и его типах в этой статье.

Как выполняется заземление?

Для обеспечения безопасности заземление можно выполнить, подключив электроприбор к системам заземления или электродам, расположенным вблизи почвы или ниже уровня земли.

Электрод или заземляющий мат, оснащенный плоской железной стойкой, устанавливается под уровнем земли. Он помогает соединить все нетоконесущие металлические части оборудования.

На этом рисунке ниже показана система заземления, встроенная в электрическую систему.

Когда ток перегрузки проходит через оборудование или когда в системе возникает неисправность из-за тока, ток неисправности от оборудования протекает через систему заземления. Проводники мата заземления помогают повысить значение напряжения, равное сопротивлению мата заземления, умноженному на замыкание на землю, и помогают защитить оборудование от тока перегрузки или тока короткого замыкания.

В домах должно быть три типа проводов: под напряжением, нейтраль и земля. Под напряжением и нейтралью проходит электрический ток от электростанции, а земля подключена к заглубленной металлической пластине. Электроприборы, такие как холодильники, железные ящики и телевизоры, во время работы подключаются к заземляющему проводу. Следовательно, эти устройства защищены от перенапряжения или неисправного электроснабжения. Местное заземление делается возле электросчетчика дома.

Вот видео с анимацией, которое поможет вам понять процесс заземления

Типы заземления

Существует три типа заземления, это:

  • Заземление трубы
  • Пластина заземления
  • Ленточное заземление

Заземление труб — это лучший и наиболее эффективный способ заземления, к тому же доступный по цене. Для заземления труб используется труба диаметром 38 мм и длиной 2 метра, вертикально вкопанная в землю в качестве заземляющих электродов.

При пластинчатом заземлении пластина заземления из меди или G.I. закапывается в землю на глубину более 3 метров от уровня земли. Эта пластина заземления встроена в альтернативный слой кокса и солей.

Ленточное заземление используется в процессах передачи. Ленточные электроды сечением не менее 25мм Х 1,6мм из меди или 25мм Х 4мм из Г. И. или стали закапывают в горизонтальные траншеи глубиной не менее 0,5 м.

Преимущества заземления

  1. Заземление — это безопасный и лучший способ обеспечения безопасности. Мы знаем, что потенциал Земли равен нулю и считается нейтральным. Поскольку низкое оборудование подключается к земле с помощью провода с низким сопротивлением, достигается балансировка.
  2. Металл можно использовать в электроустановках, не обращая внимания на его проводимость, надлежащее заземление гарантирует, что металл не проводит ток.
  3. Внезапный скачок напряжения или перегрузка не наносят вреда устройству и человеку, если приняты надлежащие меры по заземлению.
  4. Предотвращает опасность возгорания, которая в противном случае могла бы быть вызвана утечкой тока.

Узнайте больше о разнице между заземлением и заземлением.

Смотреть полную редакцию главы Магнитные эффекты электрического тока Класс 10

Часто задаваемые вопросы о заземлении

Q1

1.

Что такое заземление?

Это процесс мгновенного разряда электрической энергии в землю через провод с низким сопротивлением.

Q2

2. Назовите виды заземления.

  • Заземление трубы
  • Пластина заземления
  • Ленточное заземление

Q3

3. Заземление и заземление означают одно и то же?

Q4

4. Какой тип заземления более эффективен?

Заземление трубы.

Q5

5. Как выполняется заземление?

Осуществляется подключением нейтрали или обесточенной части оборудования к земле.

Следите за новостями BYJU’S, чтобы не пропустить такие интересные статьи. Кроме того, зарегистрируйтесь в «BYJU’S — The Learning App», чтобы получить множество интерактивных, увлекательных видеороликов, связанных с физикой, и неограниченную академическую помощь.

Что такое электрическое заземление? — Определение, типы заземления и его значение в электрической системе

Определение: Процесс передачи непосредственного разряда электрической энергии непосредственно на землю с помощью провода с низким сопротивлением известен как электрическое заземление. Электрическое заземление выполняется путем соединения обесточенной части оборудования или нейтрали системы питания с землей.

В основном для заземления используется оцинкованное железо. Заземление обеспечивает простой путь к току утечки . Ток короткого замыкания оборудования проходит на землю с нулевым потенциалом. Таким образом, защищает систему и оборудование от повреждений.

Типы электрического заземления

Электрическое оборудование в основном состоит из двух нетоковедущих частей. Эти части нейтральны по отношению к системе или корпусу электрооборудования. Из заземления этих двух нетоковедущих частей электросистемы заземление можно разделить на два типа.

  • Заземление нейтрали
  • Заземление оборудования.

Заземление нейтрали

При заземлении нейтрали нейтраль системы напрямую соединена с землей с помощью провода GI. Заземление нейтрали также называют заземлением системы. Такой тип заземления в основном предусмотрен для систем, имеющих звездную обмотку. Например, заземление нейтрали предусмотрено в генераторе, трансформаторе, двигателе и т. д.

Заземление оборудования

Такой тип заземления предусмотрен для электрооборудования. Обесточенная часть оборудования, например, его металлический каркас, соединена с землей с помощью токопроводящего провода. Если в аппарате произойдет какая-либо неисправность, ток короткого замыкания должен пройти на землю с помощью провода. Таким образом, защитить систему от повреждений.

Важность заземления

Заземление необходимо по следующим причинам

  • Заземление защищает персонал от тока короткого замыкания.
  • Заземление обеспечивает самый легкий путь для протекания тока короткого замыкания даже после повреждения изоляции.
  • Заземление защищает аппаратуру и персонал от скачков напряжения и грозового разряда.

Заземление может быть выполнено путем электрического соединения соответствующих частей установки с какой-либо системой электрических проводников или электродов, расположенных вблизи почвы или ниже уровня земли.
