Вентилируемый фасад с клинкерной плиткой
Шаг 1: Кронштейны крепятся к стене при помощи анкерного крепежа.
Шаг 2: Раскладываются плиты утеплителя, которые фиксируются тарельчатыми дюбелями,
Шаг 3: Крепятся вертикальные направляющие и выставляется плоскость.
Шаг 4: К этим направляющим заклепками крепятся горизонтальные профили,
Шаг 5: На горизонтальные профили крепится клинкерная плитка.
Шаг 6: Производится затирка швов с помощью специального эластичного раствора.
Наши партнеры разработали уникальную систему крепления клинкерной плитки с помощью навесного фасада. Это горизонтальные направляющие, на которые крепятся штучные элементы клинкерной плитки. Швы между плиткой затираются специальным пластичным раствором, имеющим высокие адгезионные свойства.
Вес такой облицовки порядка 30 кг/м2 г. Работы по затирке швов могут быть перенесены на теплое время года, а монтировать такие фасады можно и зимой без ущерба для конструкции вентфасада и клинкерной плитки. При этом можно спокойно, практически без увеличения стоимости и веса фасада, реализовать такие архитектурные элементы, как колонны, наклонные и отрицательные поверхности, откосы в кирпиче, а также решить многие другие проектные и конструктивные вопросы при сохранении и улучшении вида фасада. Прежде чем выпустить эту конструкцию на рынок, были проведены полные комплексные исследования, подтверждающие надежность и долговечность предлагаемой конструкции. В частности, были проведены климатические испытания натурального фрагмента фасада в Научно-образовательном центре МГСУ на уникальной климатической установке: фрагмент фасада с клинкерной плиткой размером 2х2 м подвергся 200 (!) циклам, замораживания и оттаивания при температурах от –400 С до +700 С с одновременным дождеванием (что соответствует более чем 50 годам реальной эксплуатации). Испытания были пройдены на отлично. Также были проведены два комплексных пожарных испытания (с откосами из клинкерной плитки). Полученный результат в обоих случаях соответствовал К0 (по ГОСТ 31251-2008). Для определения области применения конструкции с клинкерной плиткой, были выполнены тестовые испытания данной конструкции на механическую прочность. При установленной нагрузке в 1000 кг/м2 на конструкцию (предел нагрузки для лабораторной установки), система не разрушилась. Результаты проведенных испытаний системы вентфасада с клинкерной плиткой показали, что ее применение не ограничено высотностью объекта. Коррозионная стойкость фасадной системы достигнута за счет использования коррозионностойкой стали для всех элементов.
Тип фасада № 2: Вид керамического фасада без затирки швов.
Система НВФ «РОНСОН-500» сочетает в себе достоинства вентилируемого фасада и натурального клинкера. Но главная отличительная черта данной системы — впервые в мире клинкерная плитка монтируется на вентилируемый фасад без затирки. Отказаться от нее позволила особая запатентованная форма КЛИНКЕРА РОНСОН, производство которого организовано совместно с заводом Stroeher в Германии.
Клинкерная плитка широко используется для отделки малоэтажных зданий, однако в последнее время все чаще этот материал начинает применяться и для отделки многоэтажных зданий. На таких зданиях без применения навесных вентилируемых фасадов уже не обойтись.
Уникальные конструктивные особенности элементов облицовки обеспечивают их надежную фиксацию. Кроме того, в отличие от обычной клинкерной плитки для крепления на вентфасаде, КЛИНКЕР РОНСОН не имеет участков, в которых могла бы задерживаться вода. Это позволило исключить затирку швов из процесса монтажа и тем самым избавить фасад от целого ряда недостатков, таких как: растрескивание межплиточных швов и разрушение материала облицовки; сезонность выполнения облицовочных работ; образование высолов.
Для частного домостроения применяется как правило облегченная версия подсистемы, рассчитанная на высоту до трех этажей.
Для многоэтажного строительства применяется усиленная подсистема, в том числе с креплением в межэтажные перекрытия.
ООО «Центр строительной керамики» предлагает Вам консультации по применению данной системы, а также изготовление и поставку клинкерной плитки с пропилом, для применения в системе вентфасад.

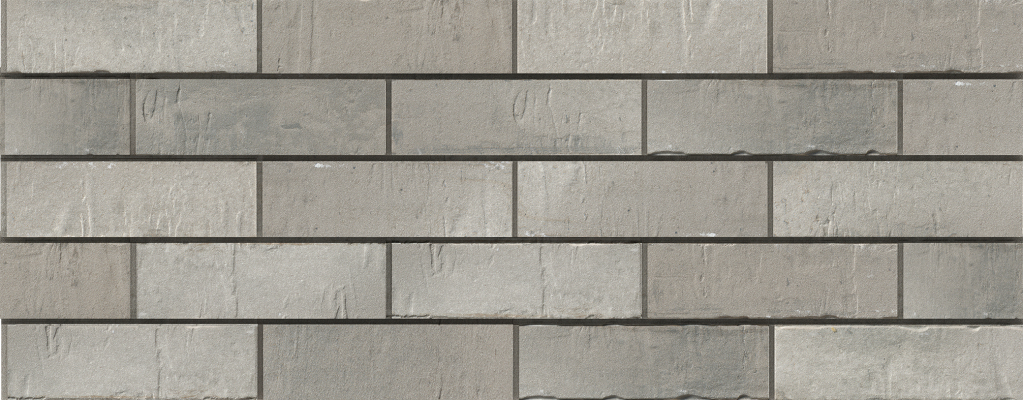

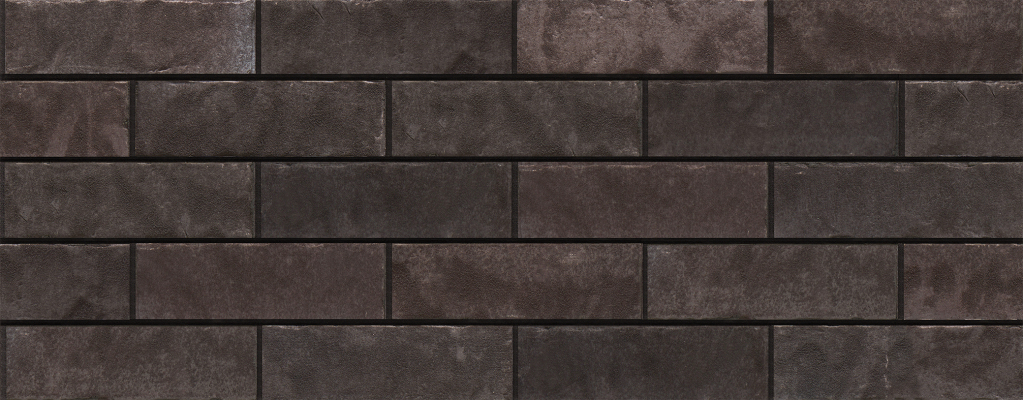

Цвета клинкерной плитки
Полезная информация по ссылке
Вентилируемые фасады из клинкерной плитки
- Главная
- Эксклюзив
- Вентилируемые фасады из клинкерной плитки
Впечатляющий эффект кирпичной кладки. Надежное крепление на направляющих.
Система RONSON
Современный взгляд на клинкерный фасад с точки зрения эффективности, экономии и дизайна.
Конструкция:
— Клинкерная (3) установлена беззатирочным методом между горизонтально расположенными стартовыми (1) и/или рядовыми (2) профилями из нержавеющей стали.
— Крепление клинкерных профилей к несущим осуществляется при помощи заклепок из нержавеющей стали (4).
— Конструкция рядового профиля предусматривает пружинный зажим для верхнего гребня плитки.
— Допускается применение следующих типовых подсистем:
Стандартный размер плитки: 287x84x22 мм
Возможно изготовление плитки длиной от 265 до 310 мм
Преимущества системы навесного вентилируемого фасада с применением клинкерной плитки RONSON:
1. Долговечность. Осадки и атмосферная влага удаляются с поверхности фасада естественным образом без малейшего вреда для элементов облицовки.
2. Всепогодный монтаж. Отсутствие «мокрых» процессов позволяет монтировать клинкерную плитку круглогодично при любой температуре и влажности воздуха, поэтому сроки выполнения работ всегда соблюдены.
3. Отсутствие высолов. Белёсые пятна образуются на поверхности стен из-за кристаллизации солей, которые содержатся в материале облицовки и строительных растворах. КЛИНКЕР RONSON изготавливается из глины, не имеющей в своем составе солей, и монтируется без затирки, поэтому проблема высолов для него неактуальна.
4. Экологичность. КЛИНКЕР RONSON изготавливается с соблюдением всех требований к экологической безопасности и исключительно из натурального сырья, поэтому по степени экологичности он стоит в одном ряду с такими природными материалами, как камень и дерево.
5. Простота установки. Благодаря продуманной до мелочей конструкции подсистемы, процесс монтажа удалось сделать максимально простым, интуитивно понятным.
6. Возможность демонтажа отдельных плиток. Отдельно взятые плитки легко снимаются и так же легко устанавливаются на место без демонтажа других элементов облицовки. Прокладка коммуникаций, крепление строительных лесов и замена поврежденных плиток больше не являются проблемой.
7. Морозостойкость. Технология вертикальной вакуумной экструзии позволяет получать клинкер высокой плотности без микротрещин и пустот, чем обусловлены его низкое водопоглощение (менее 2,4%) и высокая морозостойкость (более 150 циклов).
8. Огнестойкость. Сейсмостойкость. В составе КЛИНКЕР RONSON нет искусственных красителей, чем обусловлена его абсолютная негорючесть (группа материалов НГ). Кроме того, он успешно прошел испытания на сейсмостойкость, получив разрешение на применение в зонах с сейсмичностью вплоть до 9 баллов.
9. Высотность. Высокая механическая прочность КЛИНКЕР RONSON и надежность технических решений системы позволяют выполнять облицовку зданий высотой до 75 метров и выше.
10. Эстетичность. Конструктивно заданные горизонтальные и вертикальные швы одной ширины дарят фасаду красивый четко очерченный рисунок идеальной кирпичной кладки. Богатство оттенков и фактур позволяют воплощать в жизнь архитектурные идеи любой сложности.
11. Комфортная эксплуатация. Фасад из КЛИНКЕРА RONSON не нуждается в специальном уходе, сохраняя эстетичный внешний вид в течение многих десятилетий.
12. Устойчивость к ультрафиолету. Натуральные компоненты, входящие в состав КЛИНКЕР RONSON, не выгорают на солнце, поэтому даже через 50 лет фасад выглядит как новый.
Система DIAT
Вентилируемый фасад с клинкерной плиткой.
Вид кирпичной кладки с затиркой швов.
Конструкция:
— Клинкерная или бетонная плитка (5) закреплена между горизонтально установленными стартовыми (2) и/или рядовыми (3) профилями из нержавеющей стали.
— Швы между плитками герметизируются при помощи затирочной смеси (4). Горизонтальный шов на терморазрыве заполняется силиконовым герметиком (6) в цвет затирки.
— Для удерживания затирочных смесей в вертикальном шве применена стальная перфорированная лента (1).
— Допускается применение следующих типовых подсистем:
Преимущества системы навесного вентилируемого фасада с применением клинкерной плитки DIAT:
1. Перфорация в рядовом профиле удерживает затирку – нет необходимости устанавливать дополнительную перфоленту в горизонтальном шве.
2. Отсутствие «мокрых» процессов позволяет монтировать клинкерную плитку круглогодично при любой температуре и влажности воздуха, поэтому сроки выполнения работ всегда соблюдены.
3. Визуальная имитация кирпичной кладки.
4. Широкий выбор вида плиток.
Уникальная система навесного фасада с облицовкой из клинкерной плитки, полностью имитирующей натуральную кирпичную кладку. Благодаря возможности выполнить затирку швов получаем 100% эффект кирпичной кладки.
Более 50 расцветок, текстур и форматов.
ЭКСКЛЮЗИВ – ВОЗМОЖНОСТЬ СОЗДАТЬ СВОЙ ЦВЕТ ПОД ПРОЕКТ.
Варианты обработки лицевой поверхности
