Устройство конструкции деревянного пола с АКВАПАНЕЛЬ
® Основание пола под плитку
Шаг 1. Подготовка основания
Конструкция пола должна быть выполнена из одного из следующих материалов:
- пиломатериалы (EN 300),
- ДСП (ГОСТ 10632-89 или категория P5 EN 312),
- фанера (в соответствии ГОСТ 3916.1-98 или EN 636).
Шаг 2. Покрытие грунтовкой
Чтобы сцепление с плиткой было максимальным, обрабатываем поверхность пола грунтовкой
КНАУФ-Тифенгрунд.
Для этого разводим грунтовку КНАУФ-Тифенгрунд в пропорции 1:1 согласно инструкции. Далее обрабатываем поверхность чернового пола грунтовкой и оставляем на полдня для высыхания.
Шаг 3.
Нанесение плиточного клея
Наносим плиточный эластичный клей
КНАУФ-Флекс
(рекомендуется класс C2/S1 по стандарту EN 12004/12002) с помощью
зубчатого шпателя
. Им же разравниваем клей по всей поверхности плиты.
Шаг 4. Установка плит АКВАПАНЕЛЬ
®
Устанавливаем первую цементную плиту
АКВАПАНЕЛЬ® Основание пола под плитку.
Для этого прикладываем плиту к основанию пола.
Необходимо убедиться, что плита уложена с разбежкой швов (минимум 200 мм) между плитой и деревянным основанием, а также оставляем зазор 3-5 мм между плитами.
Шаг 5. Установка плит АКВАПАНЕЛЬ
®
Чтобы аккуратно подогнать цементную плиту
АКВАПАНЕЛЬ® Основание пола под плитку
под размеры помещения и выступающие объекты, нужно сделать разметку по линии будущего отреза.
Затем отрезаем лишнее, просто надрезав строительным ножом и отломив ненужную часть плиты. Вместо строительного ножа можно использовать ручной лобзик.
Шаг 6. Закрепление панели шурупами
Чтобы плиты плотно прилегали к поверхности, закрепляем панель шурупами
SN 25
c минимальным отступом от края плиты 15 мм.
Шурупы SN 25 специально разработаны для крепления цементной плиты
АКВАПАНЕЛЬ® Основание пола под плитку
и имеют высокоэффективную защиту от коррозии.
Рекомендуем закреплять плиты шурупами по всей площади — по периметру и в центре. Оптимально использовать 9 шурупов для закрепления одной плиты. Аналогичным способом устанавливаем последующие цементные плиты.
Шаг 7. Заделка швов между плитами
Заполняем все стыки плиточным эластичным клеем
КНАУФ-Флекс
(класс C2/S1 по Стандарту EN 12004/12002).
Сначала наносим клей поперек шва плит, а затем проводим шпателем вдоль, чтобы выровнять все неровности. Аналогично необходимо заделать все швы между плитами.
Шаг 8. Укладка армирующей ленты
Для укрепления швов используем стеклотканевую ленту с щелочестойким покрытием, например Армирующую ленту АКВАПАНЕЛЬ® (10 см).
На плиточный клей кладываем ленту.
Далее наносим дополнительный, более тонкий слой плиточного клея (класс С2/S1 в соответствии с EN 12004/12002).
Шаг 9. Нанесение грунтовки
Наносим грунтовку
КНАУФ-Тифенгрунд
(в пропорции 1:2).
Оставляем на полдня для высыхания.
Шаг 10. Укладка плитки
Наносим слой плиточного клея
КНАУФ-Флекс
на цементную плиту
АКВАПАНЕЛЬ® Основание пола под плитку
и укладываем плитку в соответствии с выбранным дизайном.
Распечатать
prev
next
Продукты
- Листовые материалы
- Сухие смеси и готовые составы
- Комплектующие
- Инструменты
Где купить?
Решения КНАУФ
Обучение в Академии
Академия КНАУФ
Сформированная сеть учебных площадок КНАУФ (учебные, консультационные и ресурсные центры), работающих по единым стандартам компании КНАУФ, в которых потребитель может получить навыки работы с материалами и технологиями КНАУФ, консультации по применению продукции КНАУФ, доступ к актуальным учебно-методическим пособиям, нормативно-техническим документам, и итоге повысить свою компетентность и конкурентоспособность на рынке труда.
Центры обучения
Полезные ресурсы и сервисы
технология создания, используемые материалы, особенности монтажа элементов пола Knauf
Элементы пола Кнауф — это по-настоящему практичная и удобная система для выравнивания пола. Они предназначены для создания идеального основания под любое покрытие. Эти элементы можно использовать почти для любого типа напольных покрытий, кроме того, они способны улучшить тепло- и звукоизоляцию помещений.
Такой пол предназначен для создания основания пола с нормальной влажностью и сухим режимом. Также можно применять и в помещениях с высоким уровнем влажности: санузел, кухня. Кроме того, они прекрасно подойдут и для железобетонных и для деревянных перекрытий.
Содержание
- Материалы изготовления
- Плюсы и минусы технологии
- Особенности пола Кнауф
- Технология монтажа элементов пола Кнауф
- Отзывы
Материалы изготовления
Элементы пола Кнауф являются результатом последних разработок, представляющие собой сочетание конструкционных элементов, которые применяются для создания цельной поверхности пола.
Производят их путем склеивания 2-х гидрофобных листов гипсоволокна, из-за чего пол получает высокую прочность, а также стойкость к различным типам механического воздействия.
Плюсы и минусы технологии
Если сравнивать технологию укладки сухой стяжки и традиционной, то сразу можно назвать главные плюсы пола Кнауф:
- сроки, ведь выполнение сухой стяжки делается за 1−2 дня, что не тормозит процесс ремонта;
- отсутствие грязи по причине отсутствия мокрых технологий;
- простота процесса;
- не требуется специальная техника;
- легко спрятать коммуникации;
- хорошая термо- и звукоизоляция;
- сравнительная легкость стяжки, которую можно класть даже на деревянную основу;
- получается покрытие высокой прочности и идеально ровное;
- можно укладывать любое финишное покрытие, причем сразу после окончания работ.
Из недостатков элементов пола можно отметить следующие:
- Неустойчивость к влаге.
Эту технологию непозволительно применять для подвальных и цокольных этажей и неотапливаемых комнат. Кроме того, не стоит класть этот пол и в помещении с высокой влажностью. - Большая высота. Этот недостаток может помешать, если в помещении нет возможности поднимать пол.
- Стоимость. Элемент пола Кнауф обходится дороже аналогов.
Эту технологию непозволительно применять для подвальных и цокольных этажей и неотапливаемых комнат. Кроме того, не стоит класть этот пол и в помещении с высокой влажностью.Особенности пола Кнауф
На данном этапе одним из наиболее качественных и простых способов подготовки основания к укладке декоративного покрытия является насыпной пол или сборная сухая стяжка пола.

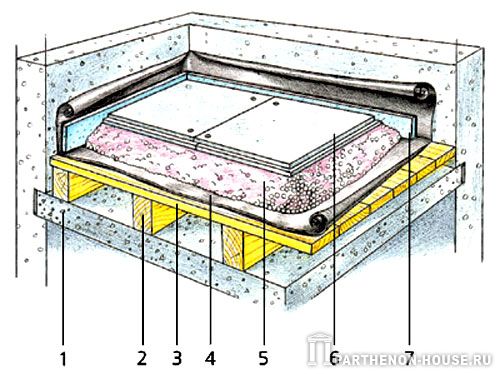

Состоит она из следующих частей:
- Элемент пола, который создает ровный жесткий слой и на который можно класть любое финишное покрытие.
- Сухая засыпка — выравнивающий слой, который плотно заполнит все неровности в плитах.
- Кромочная лента — для подавления ударного шума.
- Шурупы по ГВЛ являются крепежным элементом.
- Клей ПВА необходим для склеивания листов ЭП между собой.
- Пароизоляция — для защиты сухой засыпки от пара с нижних этажей.
Технология монтажа элементов пола Кнауф
Если бетонное основание уже готово, то можно начинать процесс монтажа пола Кнауф. Сначала нужно закрыть поверхность пола полиэтиленовой пленкой, толщина которой не меньше 200 микрон. Этот паро- и гидроизолятор будет защищать поверхность пола от отрицательного воздействия влажного пара, проникающего с нижнего этажа. Это позволит увеличить сроки эксплуатации материала.
Далее по всему периметру помещения на стыке стен и пола нужно уложить кромочный материал. Это хороший звукоизолятор, спасающий, если у вас шумные соседи. После этого этап подготовки считается законченным.
Теперь нужно засыпать утеплитель керамзит. Им нужно заполнить всю площадь помещения. Но важно, чтобы толщина слоя теплоизолятора была не менее 2 см. Если это не учитывать, то в дальнейшем пол может начать прогибаться.
Сыпучий материал будет лежать на полу неровно, поэтому важно его выровнять. Для этого на него кладут металлические направляющие, которые выставляют на одном уровне горизонтальной плоскости. Для этой цели потребуется строительный уровень и правило. По направляющим правило тянут на себя, тем самым керамзит выравнивается.
После этого идет черед непосредственной укладки ГВЛ плит. Элементы пола Кнауф являются склеенными со смещением два листа гипсоволокна. В итоге получаются фальцы, которые будут играть роль замковых соединений.
Первый лист кладут в углу помещения, а край фальца обрабатывается клеем. К нему второй лист нужно приложить так, чтоб фальцы соединились, и получился надежный и прочный стык. Но подобное соединение считается непрочным, по этой причине для дополнительного крепежа применяются шурупы. Их ставят по линии фальцев на расстоянии в 5 см. В таком случае плиты не будут расходиться, и не будет происходить образование щелей.
Теперь остается только обрезать выступающий край кромочной ленты, а также сделать финишную отделку поверхности пола. Красить, конечно, такое покрытие не рекомендуется, но класть на него линолеум, ламинат, плитку или что-то в этом роде можно .
Как видите, элементы пола Кнауф являются по-настоящему хорошим вариантом для тех, кто хочет поскорее закончить ремонтные работы и не возиться с грязью и пылью от цемента.
Отзывы
Со старыми скрипучими полами мы мучились долго. Постоянно искали какие-то варианты решения этой проблемы. Нашли немало советов и рекомендаций по разным видам половых покрытий, но выбрали все же насыпные полы Кнауф, потому что монтаж производится быстро и улучшается звукоизоляция. Полы получились ровные, стало теплее, чем с бетонной заливкой, а верхнее покрытие можно класть любое, что очень и очень радует. Мы очень довольны выбором.
Татьяна
Мы решили сделать пол в 3-х комнатной квартире на 1 этаже в доме постройки времен Брежнева.
Обращались к разным специалистам, но все нам предлагали деревянный пол на лагах, но у нас и так был щитовой паркет на лагах. Увидели рекламу о поле Кнауф и заинтересовались. Нашли специалистов и договорились о работе. Полы во всей квартире было готовы за 3 дня. Все красиво, ровно и практически никакой грязи и пыли. Сверху постелили ламинат — лежит идеально.
Виталий
Похожие статьи
Как выставить маяки для стяжки пола
Выставляем маяки для стяжки пола
Заливка пола бетоном в гараже
Как залить пол в гараже бетоном?
Стяжка пола своими руками
Как сделать стяжку пола?
Деревянный пол | Техническая информация
Загрузка
Подвесной цокольный этаж ИЗОЛЯЦИЯ
В подвесном деревянном цокольном этаже изоляция размещается между балками и опирается на сетку (например, полипропилен) или деревянные рейки.
В этом случае важным фактором являются тепловые и акустические характеристики изоляции.
Наши решения по изоляции минеральной ватой для подвесных деревянных цокольных этажей гарантируют, что используемый продукт заполнит все зазоры между балками. Это необходимо для предотвращения движения воздуха, которое может привести к нежелательным потерям тепла.
Несмотря на то, что Knauf Insulation предлагает различные изоляционные материалы для подвесных цокольных этажей, мы хотели бы подчеркнуть, что специфические условия всегда должны учитываться в каждом конкретном случае, и любые общие рекомендации по продуктам всегда должны подвергаться оценке на месте.
SOLUTION OPTIMISER AND PATHFINDER
| Knauf Insulation Solution | Продукт | Строительные нормы и правила | Диапазон значений U (высокий) | Диапазон значений U (низкий) |
| Подвесной деревянный пол | OmniFit ® 900 51 Рулон 40 | GF06 | 0,30 | 0,10 |
| Подвесной деревянный пол | Rocksilk ® Гибкая плита | GF08 | 0,29 | 0,10 |
Преимущества продукта:
- Фрикционная муфта между деревянными балками закрывает стыки, предотвращая движение и проникновение воздуха
- Эластичные продукты, компенсирующие движения пола и обеспечивающие герметичность всех швов
- Негорючие материалы с классом реакции на огонь Еврокласса A1
- A+ Generic BRE Green Guide Rating
Продукты
OmniFit ® 900 51 рулон сделан из стекла Минеральная вата, сформованная в рулоны, легкие, гибкие, упругие и негорючие.
Rocksilk ® Гибкая плита — это многоцелевая гибкая плита из минеральной ваты, разработанная для фрикционной посадки в различных акустических, термических и огнестойких областях.
Типовая конструкция
Для подвесного и вентилируемого деревянного цокольного этажа изоляция укладывается между балками и опирается на полипропиленовую сетку.
Сетка должна поддерживать изоляцию таким образом, чтобы не было зазора между изоляцией и нижней стороной настила пола.
Балки перекрытия, идущие параллельно кирпичным стенам, должны располагаться на расстоянии не менее 35 мм от стены, чтобы можно было разместить изоляцию рядом со стеной.
Изоляция стен должна начинаться как минимум на 200 мм ниже верхней части изоляции пола, чтобы свести к минимуму тепловые мостики.
Установка
Если изоляция представляет собой всю глубину балок перекрытия, прикрепите скобами опорную сетку к нижней стороне первой балки и разверните сетку, прикрепляя скобами к нижней стороне (или стороне) каждой балки по мере развертывания сетки.
Если балка глубже изоляции пола, отметьте толщину изоляции сбоку от балки. Скрепите опорную сетку вдоль этой линии, натяните ее к соседней балке и снова скрепите скобами. Натяните сетку поверх балки и прикрепите скобами к утеплителю пола. Повторяйте процесс до тех пор, пока сетка не будет поддерживать весь пол.
Установите рулоны OmniFit ® , убедившись в отсутствии воздушных зазоров между изоляцией и нижней стороной настила пола. Закрепите настил ДСП обычным способом, используя водостойкий клей ПВА в местах стыков, оставив зазор не менее 10 мм по периметру помещения. В случае сомнений обратитесь к инструкциям производителя ДСП. №
При креплении плинтуса нанесите на нижнюю сторону плинтуса самоклеящуюся пенопластовую ленту, а на обратную сторону – два валика герметика. Приложите давление, чтобы убедиться, что пенопластовая полоса сжата непосредственно перед установкой плинтуса на место.
Performance
Тепловые характеристики
Omnifit ® Roll 40 имеет теплопроводность 0,040 Вт/мК.
OmniFit ® Плита 35 имеет теплопроводность 0,035 Вт/мК.
Rocksilk ® Гибкая плита имеет теплопроводность 0,037 Вт/мК, за исключением толщины 140 мм, теплопроводность которой составляет 0,035 Вт/мК.
Пожаробезопасность
OmniFit ® Roll 40, OmniFit ® Slab 35 и Rocksilk 9Гибкие плиты 0050 ® относятся к классу Еврокласса A1 согласно BS EN 13501-1, что означает, что они негорючие и не способствуют возникновению пожара или распространению пламени.
ТИПОВОЕ СОЕДИНЕНИЕ СТЕНЫ/ПОЛА
ТИПОВЫЕ СПЕЦИФИКАЦИИ
Полипропиленовая сетка (накинута поверх и между балками и прикреплена скобами к бокам каждой балки*/прикреплена скобами к нижней стороне балок*). (* удалить нужное)
OmniFit ® Roll 40*/ Rocksilk ® Гибкая плита* толщиной …… мм и шириной, соответствующей расстоянию между балками, поддерживаемая сеткой и контактирующая с нижней стороной настила пола.
OmniFit ® Рулон 40*/ Rocksilk ® Гибкая плита*, которую необходимо разрезать и разместить, чтобы полностью заполнить зазор между последней балкой и стеной по периметру. Напольное покрытие из ДСП марок т и г крепится к лагам пола в соответствии с указаниями проектировщика.
В качестве альтернативы обратитесь к Национальным строительным спецификациям, пункту/пунктам стандартной версии… P10/250……………
Спецификации Knauf Insulation можно скачать здесь.
Коэффициент теплопередачи подвесных деревянных цокольных этажей, утепленных между балками
| Коэффициент теплопроводности (Вт/м 2 K) | |||||||||
| Толщина (мм) | Продукт | Соотношение метр (м) → площадь (м 2 ) | |||||||
| 0,1 | 0,2 9002 7 | 0,3 | 0,4 | 0,5 | 0,6 | 9002 6 0,7 | 0,8 | ||
| 300 | OmniFit ® Рулон 40 | 0,12 | 0,12 | 0,13 | 0,13 | 0,13 | 0,14 | 0,14 | |
| OmniFit ® Рулон 40 | 0,11 | 0,13 | 0,14 | 0,14 | 0,15 | 0,15 | 0,15 900 28 | 0,15 | |
| 200 | OmniFit ® Рулон 40 | 0,12 | 0,15 | 0,16 | 0,17 | 0,17 | 0,18 | 0,18 | 0,18 |
| 150 | 0,14 | 0,17 | 0,19 | 0,20 | 0,21 | 0,22 | 0,22 | 0,23 | |
| OmniFit ® Рулон 40 | 0,16 | 0,21 | 0,24 | 0,26 | 0,27 | 0,28 | 0,29 | 0,30 | |
| 250 | Rocksilk ® Гибкая плита | 0,12 | 0,13 | 0,14 | 0,14 | 0,14 | 0,14 | 0,15 | |
| 200 | Rocksilk ® Гибкая плита | 0,11 | 0,14 | 0,15 | 0,16 | 0,16 | 0,16 900 28 | 0,17 | 0,18 |
| 140 | Rocksilk ® Гибкая плита | 0,14 | 0,17 | 0,19 | 0,20 | 0,21 | 0,21 | 0,22 | 0,22 |
| 100 | Rocksilk ® Гибкая плита | 0,16 | 0,21 | 0,23 | 0,25 | 0,26 | 0,27 | 0,28 | 0,29 9002 8 |
Обратитесь в нашу службу технической поддержки
