Коаксиальный кабель 50 ом или 75 ом какой лучше выбрать

Казалось бы, кабель на 50 или 75 Ом такая привычная для нас вещь, что многие даже не задумывались, почему используются именно эти значения. Некоторые объясняют это тем, что для таких значений проще сделать согласующее устройство для антенны, кто-то говорит, что так сложилось исторически или такие кабели просто дешевле в изготовлении и они более гибкие, другие же объясняют это меньшим затуханием в волноводе. Все они отчасти правы. Но все-таки, как получаются именно 50 и 75 Ом?

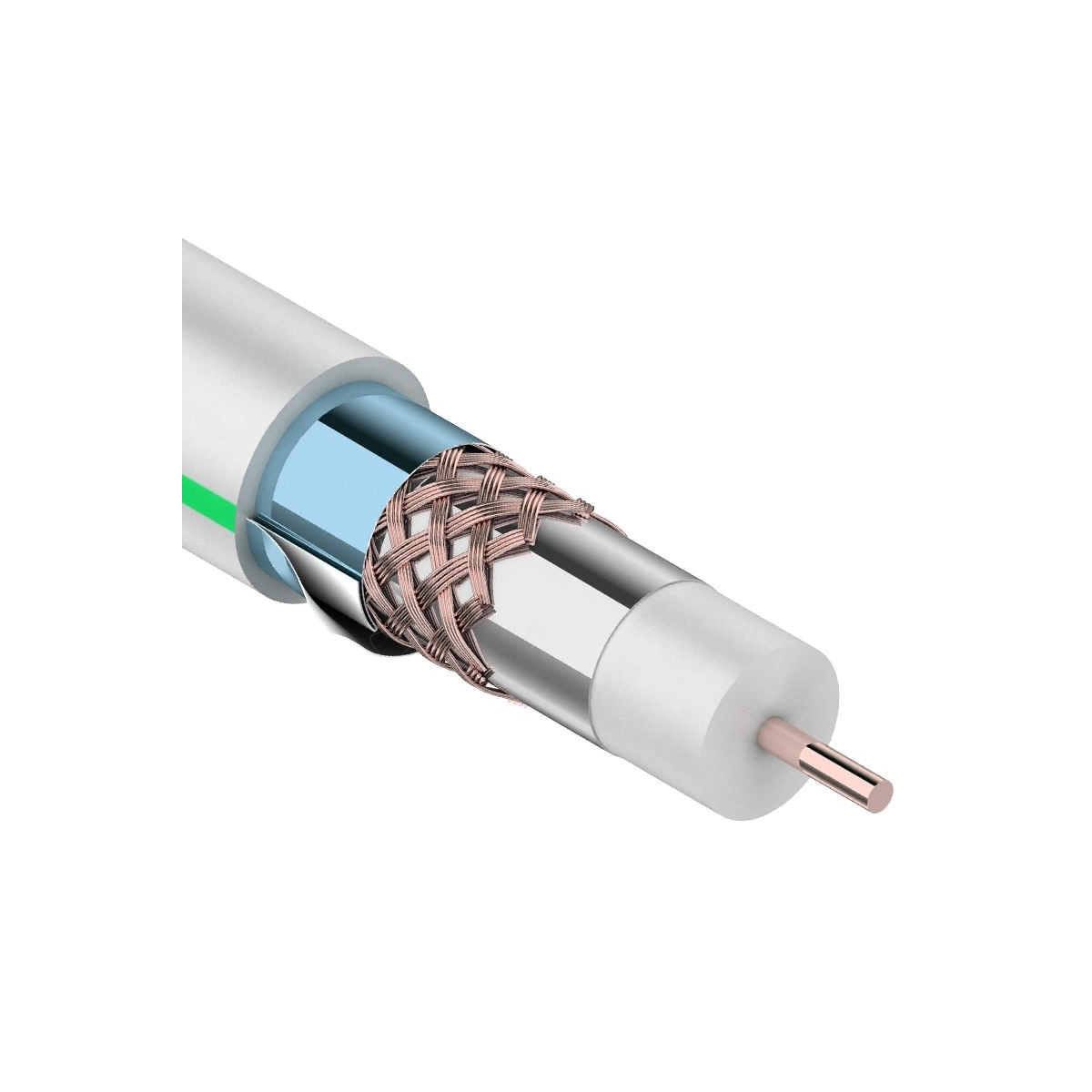

      Коаксиальный волновод необходим для передачи энергии от антенны к приемному устройству, или же от передающего устройства к антенне.

      Для приемника важно, чтобы волновод вносил как можно меньшее затухание, а для передатчика важно, чтобы был максимальный коэффициент передачи по мощности. Задавшись этими условиями можно произвести некоторый расчет и посмотреть, что в итоге получится.

      Как мы уже сказали выше, для приемника необходимо наименьшее затухание в волноводе, то есть как можно большая амплитуда напряженности, которая определяется следующим выражением:

  ―   амплитуда без учета затухания;

  ―   коэффициент затухания волн в коаксиальном волноводе;

  ―   длина линии;

  ―   погонное активное сопротивление;

  ―   волновое сопротивление;

  ―   магнитная постоянная, равная ;

  ―   относительная магнитная проницаемость, для большинства диэлектриков ;

  ―   электрическая постоянная, равная Ф/м;

  ―   относительная диэлектрическая проницаемость, для воздуха ;

      Активное сопротивление коаксиального кабеля обратно пропорционально диаметру его проводников, проводимости материала из которого сделаны проводники и толщине скин-слоя

  ―   проводимость материала проводника;

  ―   толщина скин-слоя;

      Подставим полученные выражения в формулу коэффициента затухания,

      Наименьшее затухание в линии будет тогда, когда коэффициент     максимален. Для того, чтобы найти максимум функции вспомним следующее правило: если дифференцируемая функция     имеет в точке     экстремум, то ее производная обращается в ноль в этой точке; если при прохождении через какую-то точку знак производной меняется с плюса на минус, то эта точка будет максимумом, а если с минуса на плюс, то минимумом.

      Продифференцируем функцию коэффициента затухания по ,

      Приравняв производную к нулю, решим уравнение

      Волновое сопротивление волновода при таком соотношении диаметров оплетки и центральной жилы составляет 77 Ом,

      Наименьшее ослабление сигнала в коаксиальном кабеле достигается при данном волновом сопротивлении. Для приемных систем было принято как стандарт округленное значение — 75 Ом. Это применяется обычно в телевидении

      В случае передатчика (модемы, роутеры, репитеры, усилители сотовой связи и т.п.), то есть когда важен коэффициент передачи по мощности, с учетом напряженности пробоя коаксиальной линии получаем следующее:

известная со школы формула, только в ней нам следует учесть напряженность пробоя и вместо использовать волновое сопротивление .

      Напряженность пробоя

выразив отсюда   и подставив в формулу мощности получим,

      Продифференцируем по ,

      Приравняв производную к нулю, решим уравнение,

      При таком соотношении диаметров волновое сопротивление коаксиального волновода

      Максимальный коэффициент передачи по мощности с точки зрения передатчика наблюдается при сопротивлении 30 Ом, с учетом максимального напряжения пробоя.

      Думаю, не сложно догадаться, зная оптимальные волновые сопротивления для приемника и передатчика, какое оптимальное сопротивление коаксиального волновода для приемопередатчика. Правильно, 50 Ом.

Для приёмо-передающих линий применяют кабели 50 Ом.

      На практике же самым распространенным коаксиальным кабелем является 50 Ом кабель, поскольку в нем совмещена возможность передачи радиосигналов с небольшими потерями в кабеле, а так же близкие к предельно достижимым показания электрической прочности и передаваемой мощности.

      В телевидении применение 75 Ом коаксиальных кабелей объясняется тем, что как было посчитано выше, такие кабели обладают наименьшим ослаблением сигнала, что и нужно для телевизионного приемника.

Информация взята с сайта we.easyelectronics.ru

50 Ом VS. 75 Ом, какой из них лучший коаксиальный кабель? — Новости

50 Ом VS. 75 Ом, какой из них лучший коаксиальный кабель?May 27, 2019

50 Ом VS. 75 Ом, какой из них лучший коаксиальный кабель?

В телекоммуникационных сетях существует множество приложений на основе меди, хотя оптоволокно доминирует на рынке. Кабель Twinax, кабель для витой пары и коаксиальный кабель — это три широко используемых медных кабеля в нашей повседневной жизни, и мы знакомы с кабелем Twinax, например, 10G DAC или 40G DAC, и кабелем для витой пары, например, cat5e или cat6, поскольку мы представили их несколько раз раньше в моих предыдущих блогах. Как насчет коаксиального кабеля? Коаксиальный кабель, как показано ниже, является видом медного кабеля, используемого в качестве линии передачи для радиочастотных сигналов. Термин «коаксиальный» происходит от внутреннего проводника и внешнего экрана, разделяющих одну геометрическую ось. Теперь, не все коаксиальные кабели созданы равными, и именно здесь импеданс коаксиального кабеля вступает в игру. Как правило, существует два типа коаксиальных кабелей: один с импедансом 75 Ом, используемый в основном для видеоприложений, а другой с импедансом 50 Ом, используемый в основном для передачи данных и беспроводной связи. Какой из них лучше? Прочитайте следующий текст, и вы получите правильный ответ.

На что ссылается Ом?

Ом — это единица сопротивления, то есть сопротивление потоку электрического тока через цепь. В самых основных приложениях, где мы имеем дело с электричеством постоянного или постоянного тока, например, от обычной 12-вольтовой автомобильной батареи, мы измеряем сопротивление в омах. Однако, как только мы пытаемся передать переменный или переменный ток через цепь, мы больше не измеряем сопротивление, мы измеряем полное сопротивление. Как правило, чем меньше Ом, тем выше производительность. Таким образом, 50-омный кабель дает гораздо лучшие результаты, чем 75-омный.

Коаксиальный кабель 50 Ом

Стандартизация сопротивления 50 Ом восходит к разработке коаксиальных кабелей для радиопередатчика киловатт в 1930-х годах. Фактически, в соответствии с экспериментом, проведенным экспертами, доказывающим, что минимальные вносимые потери были достигнуты на 77 Ом, в то время как лучшая мощность управления достигается при 30 Ом. Но существует мало диэлектрических материалов, подходящих для использования в коаксиальном кабеле для поддержки полного сопротивления 30 Ом. Таким образом, выбор 50 Ом является компромиссом между мощностью обработки и единичными потерями на единицу длины для воздушного диэлектрика.

С коаксиальным кабелем на 50 Ом, являющимся лучшим компромиссным решением, практически любое приложение, которое требует высокой мощности, например, 100 Вт или более, будет использовать коаксиальный кабель на 50 Ом. Основное использование 50-омного коаксиального кабеля — передача сигнала данных в двусторонней системе связи. Некоторыми распространенными применениями для коаксиального кабеля 50 Ом являются магистрали компьютерного Ethernet, кабели беспроводной антенной, кабели GPS (спутникового глобального позиционирования) и системы сотовых телефонов.

Коаксиальный кабель 70 Ом

Хотя 50 Ом является предпочтительным во многих приложениях, он подходит не для всех приложений, поскольку не в каждом случае требуется высокая мощность. Например, когда целью является обеспечение того, чтобы сигнал проходил через кабель наиболее эффективным способом, теряя при этом очень малую мощность сигнала, нам нужен коаксиальный кабель 75 Ом вместо 50 Ом.

Технически, коаксиальный кабель 93 Ом имеет самую низкую пропускную способность из всех типов, но коаксиальный кабель 93 Ом является редким и дорогим. Таким образом, коаксиальный кабель 75 Ом является наиболее подходящим, предлагая не только низкие потери затухания сигнала, но и относительно низкую емкость. Основное применение кабеля 75 Ом — передача видеосигнала. Одно из типичных применений — телевизионные сигналы по кабелю, которые иногда называют кабелями подачи сигнала. Другое применение коаксиального кабеля 75 Ом — это видеосигналы между компонентами, такими как DVD-проигрыватели, видеомагнитофоны или ресиверы, обычно известные как аудио / видео (A / V) кабели.

Выбор 50 Ом или 75 Ом?

Значения 50 Ом и 75 Ом относятся к сопротивлению коаксиального кабеля. Основное различие между этими двумя типами коаксиальных кабелей заключается в их применении. Основное применение — передача видеосигнала, а в случае кабеля на 50 Ом — это сигнал данных, который по большей части передается. Проще говоря, кабель 75 Ом предназначен для изображения, а кабель 50 Ом — для информации. Для выбора правильного коаксиального кабеля, вы должны выяснить, какой тип приложения вы используете. Мы можем легко отличить внешний вид этих двух типов коаксиальных кабелей от следующего изображения.

Кроме того, при использовании коаксиального кабеля вы должны помнить, что импеданс различных подключаемых устройств, а также сам коаксиальный кабель должны совпадать. Например, при подключении видеокамеры 75 Ом к студийному монитору коаксиальный кабель также должен быть 75 Ом, а разъемы коаксиального кабеля должны иметь сопротивление 75 Ом, в противном случае возникнет стоячая волна (примечания: стоячая волна является отражением сигнала, который по существу теряется). FOCC предлагает широкий ассортимент медных кабелей, в том числе кабель витой пары, кабель Twinax и коаксиальный кабель, а также у нас в наличии имеется множество оптоволоконных соединительных кабелей. Если у вас есть какие-либо требования, пожалуйста, посетите FOCC.

Что лучше для вас?

Что такое Ом?

Когда речь идет о сопротивлении 50 и 75 Ом, речь идет о двух вещах: занимаемая площадь и мощность.

Особенно, когда речь идет о коаксиальных кабелях 50 Ом против 75 Ом. Короче говоря, кабели измеряются импедансом, насколько велико сопротивление потоку электрической энергии. Кабель на 50 Ом обеспечивает гораздо лучшие результаты, чем кабель на 75 Ом для усиления сотового сигнала.

Устраняем плохой сигнал сотового телефона! Найдите подходящий вам усилитель сигнала:

Для дома

Для автомобиля

Для бизнеса

Для коммерческих

Потеря сигнала в кабеле с сопротивлением 50 и 75 Ом сильно зависит от того, какую радиочастоту вы пытаетесь передать. На очень высоких частотах некоторые кабели 75 Ом работают лучше, чем 50 Ом.

Однако для усиления сотового сигнала обычные решения на 50 Ом (Wilson400, LMR®600 и т. д.) всегда обеспечивают лучшие потери, чем кабель на 75 Ом, такой как RG-6.

Вот руководство по меньшим кабелям 50 Ом и их частотам, которые часто имеют более высокую степень потери сигнала, чем обычный RG-6.

Большинство домашних усилителей сотовой связи поставляются в системах на 75 Ом с кабелями на 75 Ом, такими как RG-6 с F-разъемами.

Большинство коммерческих усилителей сигнала сотовой связи поставляются в системах на 50 Ом с кабелями на 50 Ом, такими как LMR®400 с N-разъемами.

Как вы можете видеть (на фото выше), между ними существует значительная физическая разница с точки зрения ширины проводов и разъемов. Здесь мы объясним ключевые различия.

75 Ом: друг, которого вы уже знаете

Зачем выбирать 75 Ом?

Это потому, что кабели 75 Ом являются стандартным коаксиальным кабелем, который вы найдете повсюду в вашем доме и офисе.

От задней панели телевизора до приставок кабельного и спутникового телевидения и интернет-маршрутизаторов, они широко используются и часто предварительно подключаются во многих домах и на предприятиях.

75 Ом в основном используется для видео и аудио, поэтому его быстро приняли и используют в качестве стандарта в стране.

Для домашнего применения они отлично справляются с передачей сигнала по кабелю длиной до 50 футов при установке дома или в небольшом здании площадью до 5000 кв. футов. система усилителя сотового телефона:

weBoost Home MultiRoom — 470144

Для домов среднего размера и офисов с сильным внешним сигналом.

Купить сейчас за 569,99 долларов США

• 5G ready Booster. Усиливает сигналы 5G, 4G и LTE.
• Покрывает до 5000 кв. футов.
• Усиление до +65 дБ
• Работает со ВСЕМИ сотовыми устройствами всех операторов связи.
• Нам доверяют сотни тысяч жителей сельских и городских районов Америки.

Домашний мультирум weBoost чрезвычайно надежен и идеально подходит для большинства домов. Предназначен для усиления сигналов 5G, 4G и LTE для нескольких сотовых устройств всех операторов связи.

Усилитель имеет максимальную выходную мощность восходящего канала 21 дБм, что позволяет усилителю достигать удаленных вышек для более сильного сигнала внутри здания, что делает его хорошим вариантом для жителей города или сельской местности. А с усилением до +65 дБ он может охватывать площади до 5000 кв. футов в наилучших условиях. Покрытие определяется силой вашего внешнего сигнала, люди, которые живут в районах с хорошим или плохим внешним сигналом, скорее всего, получат от 2000 до 3000 квадратных футов, немного меньше для сельской местности.

Идеально подходит для домов среднего размера с сильным внешним сигналом или небольших домов с внешним сигналом ниже среднего.

50 Ом: The Big Gun

Для коммерческих установок, прокладывающих кабель длиной более 100 футов с покрытием здания площадью от 7 500 до 100 000 и более квадратных футов, тогда высококачественный кабель 50 Ом является явным победителем .

Кабель 50 Ом в основном используется для передачи данных, и есть такая вещь, как «Интернет», которая использует его большую часть. Это гораздо лучший кабель для систем усиления сотовой связи, поскольку данные 4G LTE и 5G — это то, что мы хотим получить в большом количестве.

Но какой компромисс?

Эстетика.

Кабели 50 Ом, как правило, толще и имеют более крупные разъемы. А поскольку кабели с сопротивлением 50 Ом не так распространены, как кабели с сопротивлением 75 Ом, прокладка кабеля может стать более сложной задачей, если ваше здание не подготовлено для этого.

Существуют также определенные разновидности кабеля 50 Ом, которые имеют большие потери сигнала, чем кабель 75 Ом RG-6, поэтому при поиске решения для сотовой связи убедитесь, что вы приобретаете кабель спецификации LMR®400 или выше.

WeBoost for Business Office 100 — наш самый продаваемый усилитель сотовой связи с сопротивлением 50 Ом:

weBoost Office 100 — 472060

Идеально подходит для небольших офисных помещений или больших домов.

Купить сейчас за 1299,99 долларов США

• Усиливает сигналы 5G, 4G и LTE для ВСЕХ операторов связи.
• Площадь покрытия до 25 000 кв. футов
• Усиление до +72 дБ, до 24 дБм на восходящем канале и 12 дБм на нисходящем канале
• Работает со всеми сотовыми устройствами всех операторов
• Отлично подходит для сельской и городской местности.

WeBoost 50 Ом для Business Office 100 похож по конструкции на 75 Ом weBoost Home MultiRoom, но намного мощнее. Благодаря усилению до +72 дБ (максимально допустимое FCC), 24 дБм на восходящем канале и 12 дБм на нисходящем канале, Office 100 может связываться с удаленными вышками сотовой связи и обеспечивать большую зону покрытия. Как устройство профессионального уровня, оно предназначено для улучшения покрытия сотовой связи внутри малых предприятий, но не позволяйте названию обмануть вас. Office 100 также идеально подходит для больших домов, которым нужно что-то более надежное.

С правильными антеннами, сильным внешним сигналом и нулевыми внутренними помехами усилитель достаточно мощен, чтобы обеспечить превосходный прием в коммерческих зданиях и домах площадью до 25 000 кв. в качестве внутреннего строительного материала и планировки здания могли получить гораздо меньшее освещение. Например, клиенты с хорошим внешним сигналом (3-4 полосы) могут получить до 15 000 кв. футов, а те, кто находится в районах с плохим внешним сигналом (1-2 полосы), могут получить до 7 500 кв. футов9.0005

Учитывая, что площадь большинства малых бизнес-зданий и крупных жилых домов в Соединенных Штатах составляет менее 25 000 кв. футов, Office 100 является отличным и относительно недорогим устройством для небольших коммерческих и крупных жилых зданий в любом месте. Кроме того, он также доступен с сопротивлением 75 Ом, если это лучше подходит для вашего офиса или дома.

Так что мне подходит: 50 или 75 Ом?

Выберите 75 Ом, если:

• Длина кабеля менее 50 футов.
• Домашнее покрытие площадью менее 5000 кв. футов.
• Дом предварительно подключен к F-разъемам.
• Лучшее решение для большинства домов и небольших зданий.

Выберите 50 Ом, если:

• Длина кабеля превышает 100 футов.
• Площадь зданий варьируется от 7 500 до 100 000 кв. футов.
• Хотите получить максимальную мощность.
• Лучшее решение для зданий и коммерческих помещений.

Для тех, кто понимает усиление в дБ, 75 Ом могут потерять до -1,1 дБ по сравнению с 50 Ом на 100 футов кабеля. По сути, при длине кабеля 100 футов 50 Ом примерно в 1,3 раза мощнее, чем 75 Ом, с точки зрения поддержания сигнала, исходящего от того же источника.

Часто задаваемые вопросы

1. Какой кабель на 50 Ом и какой на 75 Ом?

Мы написали руководство для этого, потому что коаксиальный кабель — это отдельная тема, но в целом все LMR® — 50 Ом, а все RG — 75 Ом.

2. Какие потери можно ожидать при прокладке длинного кабеля?

Отличный вопрос, для которого мы подготовили это изображение:

Как видите, более толстый 50-омный кабель имеет гораздо меньшие потери на 10 футов, чем любой из меньших 75-омных пучков, входящих в состав Почему коммерческие усилители сигнала торговой марки WilsonPro могут похвастаться превосходными характеристиками.

3. Можно ли комбинировать усилители на 50 и 75 Ом и аксессуары?

Возможно, но не рекомендуется.

Системы усиления сигнала, а также аксессуары, такие как кабели, адаптеры, устройства защиты от перенапряжений, разветвители и антенны, имеют разъемы, соответствующие соответствующим кабельным разъемам. Чтобы успешно подключить кабель на 50 Ом к усилителю или аксессуару на 75 Ом, вам потребуются специальные разъемы и адаптеры, которые приведут к дополнительным потерям сигнала и не позволят вам получить максимально возможное усиление сигнала.

Для достижения оптимальной производительности лучше всего использовать одинаковый номинал импеданса для всех плат.

Надеюсь, это поможет. Если у вас есть какие-либо вопросы, сообщите нам об этом в комментариях ниже.

Чем мы можем вам помочь?

Wilson Amplifiers — ведущий поставщик усилителей сотового сигнала. Усилители сотовой связи усиливают 4G LTE для любого телефона с любым оператором для дома, офиса или автомобиля. Они также готовы к 5G!

Мы серьезно ненавидим сброшенные звонки и плохое покрытие, поэтому наша цель в жизни — топтаться на пятнистом сигнале, как маленькие тараканы, которыми они и являются:

• Бесплатная консультация (спросите нас о чем угодно) с нашей службой поддержки клиентов в США (sales@wilsonamplifiers . com) или позвоните нам или по телефону 1-800-568-2723.
• Бесплатная доставка.
• Лучший сигнал или лучший в отрасли возврат денег 90 гарантирован. Никаких вопросов не было задано.
• Мы хотим, чтобы все остались довольны, поэтому предоставляем пожизненную техническую поддержку и 2-летнюю гарантию на всю продукцию.

Спросите нас о чем угодно, и мы будем рады помочь.

LMR® является зарегистрированным товарным знаком Times Microsystems.

Хотите узнать больше? Посетите наш информационный центр усиления сигнала

УСИЛИТЕЛИ WILSON ПРЕИМУЩЕСТВА

БЕСПЛАТНАЯ ДОСТАВКА Нет минимальной покупки

90-DAY
Гарантия возврата денег

ПОЖИЗНЕННАЯ
Техническая поддержка

50 Ом или 75 Ом Кабели и усилители сигналов?

100-футовый кабель 50 Ом

100-футовый кабель 75 Ом

Понимание различий между коаксиальными кабелями 50 и 75 Ом и понимание того, какой из них выбрать.

Wilson Electronics, weBoost, SureCall и т. д. обычно используют либо Wilson400, SureCall400 с сопротивлением 50 Ом, либо аналогичный Коаксиальный кабель LMR-400 с N-разъемами или коаксиальный кабель 75 Ом RG-6 с F-разъемами для установки усилителей сигнала сотовой связи в домашних и коммерческих условиях. «Ом» относится к единице измерения импеданса кабеля.

В этом посте мы объясним основные различия, по мнению сертифицированных установщиков, между этими двумя типами коаксиального кабеля.

Что такое «импеданс»?

Полное сопротивление — это способ измерения кабелей. Это относится к величине сопротивления по сравнению с потоком электрической энергии. Кабель на 50 Ом даст лучший результат, чем кабель на 75 Ом. Это означает, что вы добьетесь лучшей производительности от своих установок с меньшим «числом Ома».

О коаксиальном кабеле 75 Ом.

Зачем установщику устанавливать 75-омный кабель, если можно добиться лучшего результата с 50-омным кабелем? Ответ прост. У нас уже есть коаксиальные кабели сопротивлением 75 Ом во многих наших зданиях. Они часто предварительно подключены к предприятиям и домам. Вы найдете их на задней панели вашего телевизора. Вы найдете их в задней части вашего интернет-роутера, а также в приставках для спутникового и кабельного телевидения. Коаксиальный кабель 75 Ом в основном используется для аудио и видео. Именно по этой причине он так широко используется в наших домах и офисных помещениях. Следовательно, это экономит затраты на кабели и трудоемкий процесс их повторной установки, что объясняется ниже в разделе «О коаксиальном кабеле 50 Ом».

Для небольших жилых помещений сопротивление 75 Ом стало нормой в Америке, поскольку оно более чем адекватно передает сигнал на расстояние до 50 футов по кабелю. Домашняя установка с сопротивлением 75 Ом максимально возможна на площади 5000 квадратных футов.

Коаксиальный кабель с сопротивлением 50 Ом.

Коаксиальный кабель 50 Ом является идеальным выбором для коммерческих установок, когда площадь покрытия здания составляет от 7 500 до 100 000 квадратных футов, а длина кабеля превышает 100 футов. Коаксиальный кабель 50 Ом обычно используется для передачи данных, поэтому он предпочтительнее для усилители сотовой связи .

Недостатком кабелей с сопротивлением 50 Ом являются разъемы большего размера и более толстый корпус кабеля. Кабели на 50 Ом заметно больше, чем кабели на 75 Ом. Еще одно замечание: кабели с сопротивлением 50 Ом не так распространены, как кабели с сопротивлением 75 Ом. Поэтому, если в вашем здании не предусмотрена разводка кабелей такого типа, проложить кабель может быть намного сложнее.

Наше предложение.

Мы предлагаем коаксиальный кабель 75 Ом для любого здания площадью менее 7500 квадратных футов, если предварительно установлены кабели 75 Ом. Однако, если вы ищете самое лучшее, мы предлагаем вам использовать коаксиальный кабель 50 Ом.

Какая система усилителя сигнала импеданса лучше: 50 Ом или 75 Ом?

На основании вышеприведенной информации и выбора кабелей можно установить соответствующую систему усиления сигнала сотовой связи Ohm.
