Деревянные конструкции крыши дома снип, как сделать реконструкцию кровли, устройство смотрите фото и видео
Содержание статьи:
1. Описание используемых кровельных материалов
2. Из каких элементов состоит кровля
3. Особенности несущих конструкций
При строительстве деревянных домов стоит задача рационального совмещения эстетики и практичности кровельной конструкции. Среди большого выбора материалов подойдут здесь далеко не все, что существенно усложняет технологию строительства.
Следуя главному требованию, необходимо уделять внимание тому, чтобы конструкция крыши деревянного дома гармонично смотрелась на фоне всего здания. Деревянные дома всегда имели особый спрос у ценителей экологичных и натуральных материалов, а правильная обработка бревна позволяет добиться хорошей теплоизоляции, легкости монтажа и надежного крепления навесных конструкций.
Существенным недостатком дерева считается его деформация при температурных колебаниях, особенно – изменениях уровня влажности, что нужно учесть при выборе того или иного пиломатериала.
Особое внимание обращается на порядок сборки оконных и дверных проемов, выдержку для усадки сруба. К проблемным участкам относится деревянная крыша – конструкция ее возводится по определенным правилам.
Как уже было сказано, для нее подбирается особый материал, устанавливается она при определенных условиях, в ходе эксплуатации требует повышенного контроля, чем, например, при строительстве крыши на каменном здании.
Коэффициент усадки сырого бревна и бруса составляет 10%, сырого профилированного бруса достигает порядка 5%, высушенного и клееного бруса – до 3%. Исходя из этих значений, в проекте строительства деревянных домов отмечается два значения – до того, как материал усел, и после этого.
Как правило, крыши таких домов возводятся скатными, о чем указывается даже в СНиП — деревянные конструкции кровли плоские и односкатные считаются непрактичными и внешне непривлекательными.
Большой выбор скатных конфигураций позволяет выбрать то, что приходится по вкусу будущему владельцу дома, например:
Скатная крыша имеет ряд преимуществ перед другими типами кровель:
- обладает лучшей термоизоляцией деревянных ферм перекрытия;
- под ней можно обустроить мансарду;
- для нее подходят более дешевые кровельные покрытия;
- снежные массы спускаются с крыши по мере накопления;
- дождевая вода быстрее скатывается;
- можно сделать длинные кровельные свесы, благодаря чему осадки будут выводиться далеко от стен.
Описание используемых кровельных материалов
Выполняется строительство или реконструкция крыши деревянного дома при помощи любого из этих покрытий:
- наплавляемых материалов на битумной мастике, например, еврочерпицы;
- рулонных наплавляемых материалов;
- керамической и металлической черепицы;
- шифера;
- ондулина.
Специалисты рекомендуют подбирать покрытия с небольшим весом типа металлочерепицы и ондулина, тогда не потребуется дополнительного укрепления несущих конструкций, работа будет выполнена гораздо быстрее.
Использование еврошифера и профнастила для деревянных домов приведет к появлению шума от дождя, а из-за сниженных гидроизолирующих свойств потребуется постоянный ремонт кровельного пирога.
К экзотическому варианту относят обустройство крыши в виде продольного нахлеста обрезной доски, либо «исторических» материалов (соломенные крыши, из камыша).
Однако так называемая деревянная крыша — конструкция которой практически не отличается от традиционных вариантов, будет актуальной в местах расположения эко- или этнопоселений, приближенных к природе.
Из каких элементов состоит кровля
Сборка крыши выполняется из нескольких взаимосвязанных между собой компонентов, изображенных на фото:
- Скатов – наклонных поверхностей кровли, которые могут быть плоскими или криволинейными.
- Конька – верхнего продольного ребра в месте примыкания скатов.
- Ребра ската, представленного в виде выступающего угла на пересечении скатов.
- Ендова, называемого также разжелобком, являющегося вогнутым пересечением скатов.
- Карнизного свеса – незначительного выступа кровли за пределы сруба (на завершающем этапе подшиваем карниз крыши отделочным материалом).
- Фронтонного свеса – часть кровли, нависающая над стеной.
- Водосточного желоба.
- Водосточной трубы.
- Дымохода.
Независимо от выбора покрытия для крыши, структура кровельного пирога должна быть полностью сохранена.
Для обрешетки берутся: для металлических материалов и шифера – бруски или доски, для черепицы только доски. Если используются материалы на битумной мастике, то обрешетка укладывается сплошным полотном. В случае использование чердака или мансарды для проживания, выполняется еще и внутренняя отделка. Но в любом случае, порядок укладки слоев пирога должен соблюдаться.
Итак, если владелец дома самостоятельно возводит деревянные конструкции крыши, то нужно придерживаться основных требований:
- Отделка выполняется, как минимум, с промежутком в 5 мм от пароизоляционного слоя, что предотвратит порчу облицовки в случае образования конденсата.
- Крепление пароизоляции выполняется так, чтобы она немного провисала над утеплителем. Благодаря такому запасу материал зимой из-за холодного воздуха будет натягиваться, но не порвется.
- Уровень паропроницаемости увеличивается от внутренних элементов к наружным, то есть гидроизоляционная мембрана должна пропускать влагу лучше, чем, например, внутренняя пароизоляция, иначе пар будет скапливаться в утеплителе, создавая конденсат.
- Необходима хорошая вентиляция подкровельного пространства до пароизоляционного материала. С этой целью просверливаются в подшивке свесов отверстия, либо устанавливаются решетки, конек также крепится с небольшим зазором, закрытым от осадков.
Стропильная система деревянного дома, подробно на видео:
Особенности несущих конструкций
Прежде чем начнется строительство или реконструкция деревянных крыш, тщательно подбирается схема ее устройства.
Крепление скатной кровли выполняется по определенным стропилам. Самыми распространенными считается наслонная и висячая конструкция, различающиеся только тем, что в первом варианте есть промежуточная опора, либо опора для внутренней несущей стены или перегородки.
Опора не должна располагаться от наружной стены далее, чем на 6,5 м, а вторая опора способствует увеличению каждого прогона – расстояния от средней опорной балки и внешней стены до 15 м. Мауэрлат (подстропильный брус) в деревянном доме сооружается из верхнего стенового ряда бревен.
Поддержка висячих стропил осуществляется только стенами, подвергающимися распирающему усилию. Во избежание подобной ситуации рекомендуется выполнить затяжку, которая зафиксирует стропильные ноги в одном положении. При большой ширине дома дополнительно крепится стойка, а нагрузка частично возлагается на подкосы.
Новичкам, не имеющим представления о подобном монтаже, лучше заказать готовый проект дома в специальной компании.
Там будут предложены типовые и универсальные конструкции деревянных крыш, так и может быть разработан индивидуальный вариант (прочитайте: «Устройство крыши деревянного дома: какую кровлю выбрать»).
Если в строительстве используются сырые пиломатериалы, то важно дать постройке осесть, при этом обустройство узла должно быть со специальными «скользящими» элементами. Как только начнется усадка стропил поперек расположения бруса, то при помощи такого устройства деревянной крыши удастся сохранить их продольную привязку.
По аналогии с этим выполняется и крепление стропил рядом с коньком. Результатом подобных действий станет то, что даже при значительной усадке деревянные конструкции кровли останутся на первоначальном месте и не деформируются. Читайте также: «Какой деревянный потолок лучше сделать – виды, особенности».
Подводя итог, следует обратить внимание на достаточно сложную структуру деревянных домов, проектирование и установка которой требует высокого профессионализма.
Новичкам, не имеющим определенных навыков, самим с работой не справиться. Что касается выбора материалов, разновидностей кровель, то все ограничивается только бюджетом владельца дома. Прочитайте также статью: «Тесовые крыши — устройство».
Конструкция деревянной крыши — Информационно-строительный ресурс «Крыша Своими Руками»
Оглавление
- 1. Виды конструкций крыши из дерева
- 2. Материалы кровли
- 3. Устройство кровли из гонта, шинделя и лемеха
- 4. Устройство кровли из дранки, щепы и теса
- 5. Видео
23284
0
Последняя редакция: 12.12.2014
Автор: Врубель Ярослав Григорьевич
Не секрет, что крыша играет важную роль в конструкции дома. В свою очередь, сама крыша представляет собой сложную систему, которая должна отличаться надежностью и долговечностью. В последнее время стало популярным изготавливать верх зданий из деревянных конструкций, к тому же перекрывать ее природными материалами.
Дальше пойдет речь о том, как сделать деревянную крышу и какие конструкции используются для ее устройства.

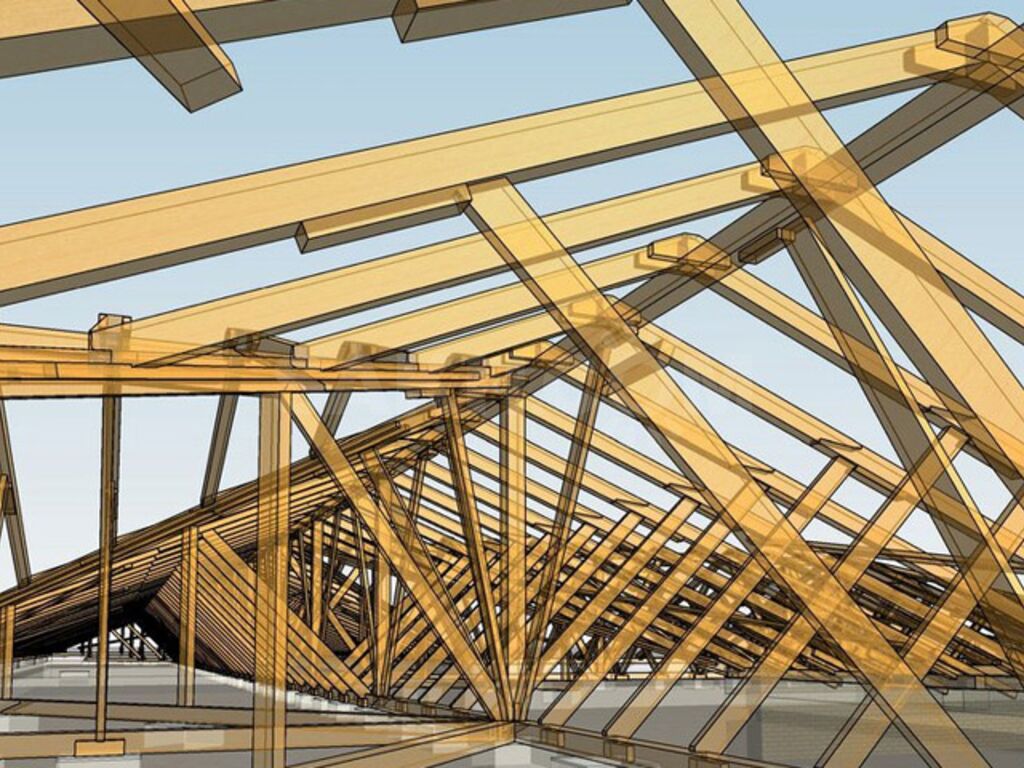

Виды конструкций крыши из дерева
Наслонные и висячие стропила
При строительстве сооружений малой этажности достаточно популярны крыши из деревянных конструкций, которые делятся на 3 вида:
- на основании стропил наслонного типа;
- на основании стропил висячего типа;
- на основании деревянных ферм.
Наслонные стропила устанавливаются таким образом, что их торцы, с одной стороны, имеют нижнюю опору в виде мауэрлата, а с другой – опираются вверху на стену здания или стойку. Задача мауэрлата заключается в приеме и рассредоточении нагрузки, которая передается от стропил на несущие стены.
Наслонная стропильная система
Стропила размещаются на расстоянии от 0,6 до 2 м. На определение расстояния влияют нагрузка и сорт древесины. В качестве стропил используют брус, который в сечении имеет размер 0,2×0,2 м или несколько досок с толщиной более 5 см.
Стойки должны находиться друг от друга на расстоянии 2–3 м.
Чтобы увеличить жесткость конструкции стропил деревянной крыши, стойки связывают между собой в горизонтальном направлении досками шириной до 0,2 м. Чтобы стропильную систему не снесло воздушными потоками, ее нужно зафиксировать к поверхности здания. Для этого применяется скрутка из проволоки, которая фиксируется в стене анкерами. Такая стропильная конструкция на сегодняшний день наиболее востребована из-за своего удобства. Ее всегда можно подогнать под форму дома.
Обратите внимание! Чтобы стропильную систему можно было смонтировать, для ее крепления нужна хотя бы одна продольная несущая стена. При этом здание в ширину не должно быть меньше 7 м.
Висячие стропила
Если несущей стены посередине строения нет, используется конструкция деревянной крыши из висячих стропил, которые не имеют такой верхней опоры, как в предыдущем варианте. Ширина строения в данном случае не должна превышать 8 м.
Применяется такая система для небольших сооружений хозяйственного предназначения. Стропила внизу опираются прямо на наружные стены, на которые оказывают воздействия немалые горизонтальные напряжения. Жесткость системы обеспечивается стяжкой стропил, которая нивелирует распорные усилия. Фиксация всех деревянных элементов происходит благодаря болтам, гвоздям и металлическим накладкам.
Обратите внимание! Если помещение чердака планируется эксплуатировать, стяжки нужно располагать как можно выше.
Деревянные фермы редко применяются в частном секторе. Такие конструкции используются в сооружениях, где пролеты достигают значения до 20 м. Конструкция фермы является достаточно сложной. Она состоит из узлов, элементами которой выступают балки с сечением от 50 до 150 мм. Такие конструкции находят свое применение в старых зданиях, которые требуют ремонта крыши. В современном строительстве данные системы могут использоваться в строительстве больших амбаров.
Материалы кровли
Материалы для крыши
Для перекрытия крыши можно применить материалы из дерева.
Среди изделий для укладки кровли можно выделить:
- гонт, представляющий собой деревянные пластины, которые образовываются через выпиливание и стыкуются друг с другом с помощью шипов и пазов;
- шиндель – небольшие колотые деревянные пластины, напоминающие черепицу произвольной формы;
- лемех, который является разновидностью шинделя, имеет лопатную форму с фигурной нижней частью;
- тес, который изготовляется из древесины хвойных пород, и представляет собой обрезную доску с выборкой вдоль кромки;
- дранка – некалиброванные деревянные пластины, которые отличаются небольшой толщиной и образовываются из осины и ольхи методом откалывания;
- щепа, которая является разновидностью дранки, но уступает ей в длине.
При устройстве кровли из дощечек необходимо знать, что такое перекрытие применяется преимущественно при оборудовании скатных крыш, угол наклона которых не превышает значение прямого угла. Для более крутых крыш используется значительно больше материала, что позволяет увеличить долговечность конструкции.
Устройство кровли из гонта, шинделя и лемеха
Кровля из гонта
В зависимости от кровельного материала существенно меняется технология выполнения работ по укладке элементов крыши, при этом меняется тип стропиловки. Строительство деревянной крыши можно производить разными элементами.
Перекрытие крыши гонтом считается одним из наиболее сложных методов. Чтобы самостоятельно сделать такую кровлю, необходим немалый практический опыт. Размер деревянной пластины достигает в длину до 0,7 м, в ширину – до 0,15 м. Древесные пластины выпиливаются из досок. Недостатком такого материала является шероховатость на месте спила, что способствует повышенному впитыванию влаги. Чтобы снизить этот минус, распиловку необходимо проводить в таком направлении, при котором структура волокон соответствовала бы естественной.
Одна сторона дощечки по длине стесывается до такой степени, при которой толщина изделия достигает размера в среднем 4 мм. С другой стороны в торце вырезается или выдалбливается паз, глубина которой достигает 1,2 см.
Паз в своей конечной точке должен иметь ширину около 4 мм, что соответствует размеру вытесанного клина. Среди пород дерева, которые годятся для такого типа кровли, можно отметить дуб и осину, а также сосну. Перед укладкой дощечек для их крепления оборудуется обрешетка, сооруженная из бруса размером в разрезе 4×4 см или 5×5 см. Она должна выполняться с определенным расстоянием между планками. Укладка деревянных брусков должна происходить по осям с шагом, который равен трети длины пластин гонта. Обрешетку также можно делать сплошной из досок.
Укладка досок
Все дощечки должны быть уложены в ровный ряд в таком направлении, при котором все пазы смотрели бы в верхнюю сторону. Следующий ряд устанавливается таким образом, чтобы в пазы заходили клинья гонта. После укладки каждый элемент фиксируется гвоздем к планке в верхней части дощечки. В бруски гвозди должны входить на глубину от 2,0 см. Необходимо знать, что порода древесины диктует выбор материала гвоздей. Если крыша перекрывается материалом из лиственницы, применяются медные гвозди.
Для других пород пригодны оцинкованные фиксирующие изделия.
Надежность и долговечность крыши зависит от количества слоев укладываемого гонта:
- 2 ряда – верхний слой прячет нижний на 1/2 длины пластины. Применяется для простых строений.
- 3 ряда – верхний слой прячет нижний на 2/3 длины гонта. Используется для жилых зданий.
- 4 ряда – верхний слой прячет нижний на 3/4 длины дощечки. Применяется для сооружений с повышенной ответственностью.
Элементы кровли укладываются друг на друга вразбежку. Это означает, что нижняя часть пластины, которая находится в верхнем ряду, перекрывает по две половины нижних дощечек. Стыки элементов с фигурным торцом, называемые разжелобками, укладываются в веерном положении. Чтобы изготовить такое образование, узким концам пластин придают нужный уклон в нижней части, при этом дощечки в этом месте приобретают форму трапеции.
Обратите внимание! Как известно, дерево имеет свойство подвергаться влиянию природных явлений.
Чтобы продлить срок эксплуатации, гонт нужно обязательно подвергнуть антисептической обработке. Кроме того, дерево еще и горит. Поэтому элементы кровли нужно дополнительно обработать антипиренами.Изготовление кровли из шинделя
Принцип укладки шинделя и лемеха похож на предыдущий. Так как эти деревянные пластины уступают в длине гонту и достигают в размерах лишь 0,4 м, обрешеточные планки нужно фиксировать соответственно чаще, чем в предыдущем варианте. В пластинах такого вида нет соединительных пазов, поэтому устройство деревянной крыши происходит с помощью укладывания встык.
Обратите внимание! Так как в результате выпадения осадков кровельный материал разбухает, то между дощечками должен существовать промежуток, значение которого должно быть порядка 4 мм. В противном случае по истечении некоторого времени крышу будет коробить.
При погоде с повышенной влажностью с такой конструктивной особенностью стыки плотно сходятся, а в солнечный день сухие деревянные элементы позволяют воздуху создавать на крыше вентиляцию.
Было бы неправильно не отметить одну из пород дерева, которая имеет ряд преимуществ перед другими типами кровельного природного материала. Речь идет о лиственнице, которая имеет следующие плюсы:
- наличие смолянистых веществ и большая плотность не приводят к возникновению коррозии и заражению насекомыми;
- высокая долговечность;
- древесина красиво смотрится благодаря своей структуре;
- цена на материал относительно низкая.
Устройство кровли из дранки, щепы и теса
Кровля из щепы
Если кровельным материалом крыши деревянных домов выступает дранка, устройство покрытия выполняется в 3 или 4 слоя, при этом выдерживается нахлест в горизонтальном и вертикальном направлении. Для дранки используются дощечки от 0,4 до 1 м в длину, от 0,09 до 0,13 м в ширину и приблизительно 4 мм в толщину. В длинную сторону дранка укладывается по таким же правилам, что и гонт. Пластины, которые расположены рядом, необходимо прятать приблизительно до 0,3 м.
Следующий горизонтальный ряд должен укладываться таким образом, чтобы середина его элементов совпадала со стыком дощечек нижнего слоя. Каждая пластина фиксируется гонтовым гвоздем размером 70 мм в длину и 1,5 мм в диаметре к каждой обрешеточной планке. Конек обустраивается конструкцией из 2-х досок, сколоченных с образованием угла.
Перекрытие из щепных элементов делается по такому же принципу. Разница заключается только в меньшей длине пластин. Для щепы применяются пластины от 0,4 до 0,5 м в длину, от 0,07 до 0,12 м в ширину и 3 мм в толщину. Для этого материала бруски обрешетки крепятся плотно – шаг составляет 0,15 м. Для сравнения, при укладке дранки это расстояние равняется 0,3 м. Так как эти дощечки сравнительно мало весят, размер конструктивного элемента для обрешетки может быть в сечении 4,0×4,0 см. Для большого удобства монтажа под деревянные пластины можно подготовить обрешетку сплошного типа.
Деревянная кровля
Крыша с деревянным покрытием, строительство которой происходит с использованием теса, считается наиболее простой и дешевой.
Долговечность такого перекрытия значительно уступает остальным видам. Дело в том, что при распиловке древесной заготовки природная структура сырья нарушается, и дощечки уже не могут полноценно сопротивляться воздействию природных явлений. Однако существует и другой способ изготовления элементов. При раскалывании заготовки по длине структура волокон не нарушается, так как разлом проходит вдоль них. Природные свойства древесины при этом сохраняются. Сто лет эксплуатации такой кровли считается нормальным сроком. Кровля из теса монтируется 2-мя способами: поперечным и продольным. В первом случае укладка происходит параллельно коньку. Такой способ упрощенный и применяется для зданий с недолгим сроком эксплуатации. Дощечки фиксируются к обрешетке гвоздями в направлении снизу вверх, при этом верхний слой прячет нижний на 0,05 м. Продольных способов существует 3 вида:
- Два ряда укладываются вплотную. Элементы верхнего слоя ложатся на нижние со смещением на половину дощечки. Зазор между пластинами для разбухания оставляется в районе 5 мм.
- Вдоль ската укладка идет вразбежку. Нижний слой пластин укладывается с прослойкой 5 мм и прячется под верхним на расстоянии 5,0 см.
- С нащельным укрытием. Нижний слой имеет сплошную поверхность. Стыки перекрываются дощечками меньших размеров, которые заходят на нижний ряд на 5,0 см.
- При всех видах укладки верхние дощечки фиксируются к брускам 2-мя гвоздями в каждую планку. Обрешетка устраивается из древесных конструктивных элементов, расстояние между которыми должно колебаться в пределах 0,6-0,8 м. Толщина применяемых дощечек должна быть от 0,019 до 0,025 м. Сечение планки должно соответствовать размеру 6×6 см.
Обратите внимание! Под кровлю из деревянных элементов нежелательно устанавливать паро- и гидроизоляцию в связи с тем, что из-за них крыша не сможет дышать и срок ее эксплуатации уменьшится. При перекрытии крыши природным материалом на чердаке отсутствует конденсат, так как дерево имеет небольшую теплопроводность.
Видео
В этом ролике показан процесс отделки кровли дранкой.
Последняя редакция: 12.12.2014
Автор: Врубель Ярослав Григорьевич
