Конструкция крыши из металлочерепицы: Устройство металлочерепицы цены схемы и состав.

Монтаж кровли из металлочерепицы технология

Крыша — это важная часть конструкции любого здания, выполняющая ограждающую, тепло и гидроизолирующую функцию. В настоящее время покрытие кровли из металлочерепицы является самым популярным и востребованным материалам, благодаря отличным функциональным и эксплуатационным характеристикам и доступной цене.

Чтобы крыша из металлочерепицы выполненная своими руками служила долгие годы, следует выполнить ряд подготовительных мероприятий.

Основные сведения о металлочерепице

Такой материал, как металлочерепица применяется для покатых крыш. На отечественном рынке это относительно новый вид материала, но он уже успел занять целую нишу в группе кровельных материалов благодаря умеренно низкой цене и удобстве монтажа. Изобретена металлочерепица была в Финляндии, стране, чей климат схож с климатическими условиями России.

Металлочерпица представляет собой мягкие листы металла с имитацией рисунка идеально уложенной черепицы. Работа с ними позволяет сократить количество стыков за счет увеличения размера листов кровельного материала.

Процесс изготовления металлочерепицы происходит методом штамповки или роликовой обработки из стали или алюминия.

Размеры листов лежат в диапазоне: длина 0,4 м – 8 м и ширина – 1 м, толщина 0,4-0,7 мм. Листы стали оцинковываются или покрываются слоем алюцинка, а затем они грунтуются, и покрывается гибким полимерным защитным, устойчивым к деформации цветным слоем, предохраняющим сталь от коррозии и обеспечивающим стойкость цвета. Наиболее распространёнными покрытиями являются матовый полиэфир, поливинилдифторид или пурал. Такие покрытия позволяют цвету не выгорать и обладают само очистительными свойствами, что позволяет кровле даже через несколько лет выглядеть также как и на момент монтажа.

Вес такой кровли очень низкий по сравнению с черепицей из натуральных материалов, что позволяет удешевить доставку и монтаж, нет необходимости в дополнительном дорогостоящем оборудовании, все необходимые детали для монтажа поставляются вместе с металлочерепицей. Крепятся листы специальными шурупами из антикоррозийных материалов без предварительного сверления отверстий и накладываются внахлест. Металлочерепицу можно настилать поверх старых древесных кровель, что послужит дополнительным изоляционным слоем.

Преимуществами этого вида кровельных материалов является то, что технологии производства металлочерепицы позволяют создавать высокопрочный материал, прекрасно выдерживающий высокую разницу температур и устойчивый к воздействию агрессивных сред в течение длительного времени. Что позволяет использовать его в любых климатических условиях.

Внешнее покрытие металлочерепицы может быть окрашено в любые цвета в зависимости от желаний заказчика и дизайна здания.

Металлочерепица относится к наиболее широко применяемым кровельным материалам. Бытует мнение, что кровли из этого материала очень шумные при попадании на них атмосферных осадков, таких как снег, град или дождь. На самом деле если монтаж кровли осуществлен грамотными специалистами, то такая кровля не доставит дискомфорт своим владельцам. Важным условием является необходимость укладки под металлочерепицу слоя гидроизоляционного материала.

Такой вид кровельных материалов пожаробезопасен, и вследствие достаточного не сложных условий монтажа позволяет сократить сроки постройки здания. Прекрасно подходит как для кирпичных зданий, так и для деревянных, каркасных, или построек из пенобетона.

Отдав предпочтение этому виду кровли, Вы станете счастливым обладателем красивой прочной надежной крыши, имеющей всегда отличный вид.

Подготовительные работы

По технологии производителя металлочерепицу рекомендуется монтировать на кровлю с уклоном не меньше 12-14 градусов.

Минимальный угол наклона крыши из металлочерепицы

Уклон кровли – важный параметр конструкции, который обозначает угол, образованный плоскостью перекрытий и кровельным скатом. Этот показатель выражается в процентах или градусах. Он вычисляется как результат деления высоты конька на половину ширины здания. Угол наклона ската зависит от технических и эксплуатационных свойств материала и регламентируется и инструкцией производителя.

На что влияет угол наклона кровли:

• Возможность применения того или иного вида кровельного покрытия.
• Конструкция, состав и сечение элементов стропильного каркаса.
• Способность крыши эффективно отводить осадки.
• Стоимость кровельный работ.
• Вес кровельного пирога.

[worning]Обратите внимание! Если уклон кровли из металлочерепицы увеличить с 22 градусов до 45 градусов, площадь ската станет больше на 20%, что отразится на стоимости материалов (финишного покрытия, гидроизоляции, утеплителя, древесины), а также на весе конструкции.[/worning]

Принимать решение об оптимальном угле наклона необходимо во время составления проекта, чтобы правильно определить нагрузку на фундамент.

Оптимальные значения

Крыши из металлочерепицы – относительно новое конструктивное решение, поэтому технология ее монтажа и эксплуатации нечетко регламентируется. Информацию о том, каким должен быть минимальный уклон крыши предоставляет производитель, так как этот показатель напрямую зависит от технических характеристик самого материала. Этот показатель рассчитывается в соответствии с толщиной, несущей способностью и способом укладки кровельного покрытия.

Минимальный угол наклона кровли из металлочерепицы, если длина ската 6 метров, должен быть не менее 14 градусов.

Допустимый уклон для крыши из металлочерепицы находится в пределах 14-45 градусов.
Оптимальный угол наклона, обеспечивающий эффективное отведение осадков при меньшей пощади скатов, должен быть 22 градуса.

[worning]Важно! Минимальный уклон крыши из металлочерепицы, который допускают производители, составляет 11 градусов. Некоторое марки материала можно укладывать, даже если крутизна скатов 10 градусов. Уменьшения этого показателя позволило добиться использование новых, более гладких полимеров и более прочной стали для производства кровельного покрытия.  [/worning]

Выбор уклона

Непрофессиональному строителю бывает сложно правильно выбрать минимальный угол наклона кровли из металлочерепицы. На этот показатель кроме требований СНиП и рекомендаций производителя влияют другие факторы, которые также необходимо учитывать.

При выборе крутизны ската учитывается:

• Снеговая нагрузка в регионе строительства. Чтобы оценить снеговую нагрузку на кровлю из металлочерепицы, из справочников берут среднегодовое количество осадков в зимний период. Чем больше снега выпадает в регионе, тем больше должен быть минимальный уклон крыши. В противном случае, снеговая масса будет скапливаться на поверхности скатов, создавая дополнительную весовую нагрузку, способную обрушить конструкцию.
• Ветровая нагрузка. Этот показатель также зависит от климатических условий в зоне, где ведется строительство. Если ветровая нагрузка интенсивная, то угол наклона крыши должен быть минимальный, чтобы снизить парусность скатов. Также в расчет принимается вероятность ветровых катаклизмов, ураганов, смерчей.

Учтите, что на выбор крутизны скатов зависит от конструкции кровли. Оптимальный угол наклона скатов односкатной крыши из металлочерепицы составляет 20-30 градусов, а двухскатной – 20-45 градусов.

Особенности крыш с маленьким уклоном

Минимальный рекомендованный угол наклона крыши из металлочерепицы составляет 14 градусов, однако опытные мастера могут качественно уложить этот вид кровельного материала, даже если крутизна скатов находится в пределах 10-14 градусов. Чтобы повысить надежность такой конструкции и снизить риск протечек, необходимо выполнить следующие мероприятия:

• Увеличить частоту реек обрешетки и уменьшить шаг между стропилами. Чтобы минимизировать риск обрушения кровли из-за интенсивной снеговой нагрузки, необходимо усилить стропильный каркас конструкции и смонтировать частую или сплошную обрешетку.
• Увеличить нахлесты. Производители рекомендуют при монтаже металлочерепицы делать горизонтальный нахлест 8 см, а вертикальный 10-15. Чтобы исключить вероятность протечки в конструкциях с пологими скатами, можно увеличить перекрытие на стыках листов.
• Изолировать стыки. Чтобы предотвратить проникновение талой и дождевой воды между стыками листов, можно обработать швы силиконовым герметиком, хотя эта мера имеет ограниченный срок действия.

Опытные мастера утверждают, что самый простой способ сделать крышу из металлопрофиля надежной – следовать рекомендациям производителей и четко соблюдать рекомендованный угол наклона.

Для монтажа кровли из металлочерепицы необходимо подготовить следующие инструменты:

• ножовку с небольшими зубьями для резки;
• рулетку;
• шуруповерт;
• молоток;
• маркер;
• длинную рейку.

Для резки листов можно также использовать ножницы по металлу, электрические ножницы, электрический лобзик или дисковую пилу. Категорически запрещено резать металлочерепицу болгаркой, так как под воздействием высокой температуры можно выжечь цинк и полимерное покрытие. В результате начнет процесс коррозии, приводящий к возникновению ржавчины и порче листов.

Обустройство обрешетки для надежной кровли

Обрешетка состоит из тщательно обработанных антисептиком досок 100х32 мм и деревянных брусков 50х50 мм (величины ориентировочные). К стропилам сверху гидроизоляции прибивают от конька к карнизу бруски, к которым горизонтально крепят доски обрешетки.

Первую от карниза доску обрешетки берут на 10 мм толще других, ориентировочно 100х50 мм. Расстояние от первой доски до центра второй доски равняется 300 мм или 350 мм (эта величина зависит от вида металлочерепицы). При расстоянии между стропилами свыше 1000 мм, для обрешетки приобретают более толстую доску.

Возле мансардных окон, вокруг дымоходов, в ендовах и т.п. обрешетку делают сплошной. По сторонам конька прибивают по две доски дополнительно. Торцевые планки приподнимают выше остальной обрешетки на высоту металлочерепицы.

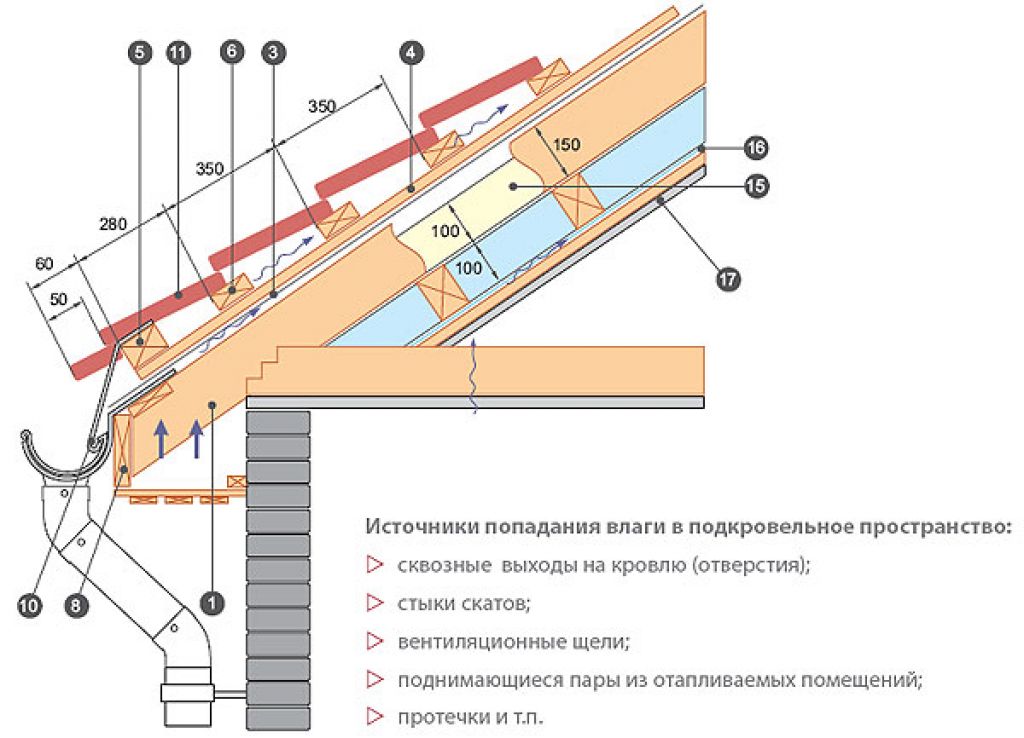

Изоляция кровли

Перед тем как покрыть крышу металлочерепицей, необходимо провести изоляционные работы. При перепадах температурного режима на нижней поверхности листов будет образовываться конденсат. Кроме этого, поднимаются испарения из помещений дома, превращаясь в подкровельном пространстве в воду. Такая избыточная влажность приведет к намоканию утеплителя и снижению теплоизоляционных характеристик конструкции, промерзанию крыши, гниению обрешетки и стропил, появлению плесени и сырости, и, как следствие, порче отделки внутренних помещений.

Для избежания подобных явлений рекомендуется использовать утеплитель расчетной толщины, который необходимо защитить со стороны металлочерепицы при помощи гидроизоляционной и пароизоляционной пленки. Обязательно обустраивается естественная вентиляция, для устранения из подкровельного пространства влаги, чтобы воздух беспрепятственно имеет проход от карниза к коньку, для чего между гидроизоляцией и металлочерепицей при помощи обрешетки создается специальный вентиляционный зазор, размерами около 40 мм. В свесах кровельной конструкции оставлют щели около 50 мм, а в уплотнительном материале конька делают специальные отверстия.

Рулоны гидроизоляции раскатываются по стропилам горизонтально, с провисом около 20 мм начиная от карниза и с нахлестом 150 мм. Существует много видов современных подкровельных пленок, которые обладают некоторыми особенностями монтажа и фиксации.

Госле гидроизоляции проводятся теплозвукоизоляционные работы изнутри здания. Плиты или маты теплоизоляционного материала устанавливают между стропилами враспор.

Степлером закрепляют изнутри здания пароизоляционную пленку внахлест, которую герметично соединяют между собой специальной клейкой лентой.

Монтаж металлочерепицы

Монтаж кровли из черепицы – технологически процесс довольно сложный. Поэтому необходимо подойти к этому вопросу со всей серьёзностью и внимательностью, подготовиться и уточнить все вопросы заранее.

В настоящее время, когда в интернете присутствует большое множество видео по самостоятельному ремонту, – довольно легко своими руками сделать крышу из металлочерепицы. Цена вопроса небольшая. Конечно, металлочерепица – прочнейший материал, но стоит учесть, что работая с ней, необходимо соблюдать ряд правил.

Правила монтажа:

Первые шаги к качественной установке металлочерепицы нужно сделать еще на земле.
Процесс следующий:

• — распаковать листы и разложить отдельно для каждого ската;
• — работа с профнастилом осуществляется только в перчатках;
• — если лист нужно перенести, то взять его можно только за край, там где линия штамповки;
• — поднимать листы на кровлю можно только, используя направляющие из досок.

Основной размер, который определяет длину листов – это размер ската от конька до карниза с учетом свеса металлочерепицы с карниза кровельной конструкции (ориентировочно 40 мм). Если скат превышает 6 метров, листы разбиваются на несколько кусков, которые укладывают с нахлестом 150-200 мм. Листы большой длины образуют меньше стыков, но с ними работать неудобно.

После установки стропил выполняют контрольный обмер всех скатов крыши, для обнаружения возможных отклонений от проекта. Проверяется прямоугольность и плоскостность конструкции, измеряя диагонали скатов. Обнаруженные небольшие дефекты можно скрыть при помощи доборных элементов с торцов крыши. Если начинать укладку листов с левого торца конструкции, то монтаж последующего листа выполняют под волну предыдущего. Если укладка выполняется с правого торца, то следующий лист устанавливают на волну предыдущего.

Закрепляют первый лист с помощью самореза возле конька. Потом устанавливают второй лист, следя за тем, чтобы нижние края металлочерепицы составляли ровную линию.

Скрепляют нахлест 2-х листов по верху волны одним саморезом под самой нижней складкой. Если листы не стыкуются правильно, то нужно приподнять у второго листа верхний край и снизу вверх перемещаясь скреплять саморезами поперечную складку. Так выполняют скрепление первых 4 листов, выравнивая нижний край по карнизу, после чего металлочерепицу закрепляют на обрешетке. Саморезы крепят под поперечными складками по низу волны. На одни квадратный метр нужно около 8 саморезов.

[worning]Внимание! Традиционно слабые места кровли – это места примыканий покрытия к разным конструктивным элементам. К этой работе надо подходить внимательно и тщательно. Для герметичного примыкания металлочерепицы к стенам, печным трубам и вентиляционным выводам организуют специальный внутренний фартук. Для этого используют нижние планки примыкания. Поверх фартука монтируют листы металлочерепицы и верхние планки примыкания.[/worning]

Чтобы избежать повреждения металлочерепицы, передвигаться по ней следует в мягкой обуви, не ступая на гребни волны. После завершения работ по монтажу металлочерепицы приступают к монтажу водосточной системы.

обустройство, конструкция. Закрыть крышу металлочерепицей

• Особенности  металлочерепичной крыши
• Как правильно закрыть крышу: основные этапы
• Подготовительный этап
• Гидроизоляция и утепление
• Монтаж
• Монтаж металлочерепицы на разные кровли

Крыши из металлочерепицы – это удивительный синтез красоты, надежности и долговечности. Какие еще могут похвастаться огромным для кровли ассортиментом цветов  – свыше 40. Прибавьте к этому  еще волнистую  форму металлической черепицы, полностью напоминающую изгибы керамической.

Cложные крыши из металлочерепицы никого не могут оставить равнодушным. Видимо, поэтому так часто задается вопрос, возможно ли обустройство своими руками. На этот вопрос вы ответите, пожалуй, сами, разобравшись, что представляет собой конструкция под металлочерепицу.

Особенности  металлочерепичной крыши ↑

Посмотрим какие особенности имеет конструкция.

Итак, прежде чем вы остановите свой выбор на этом кровельном материале, сначала определите, а подходит она для вашей крыши или нет. Необходимо прояснить два момента:

• угол наклона  – уклон крыши из металлочерепицы должен равняться как минимум 12–14⁰;
• форма кровли, иначе конструкция может получиться чересчур дорогой.

Прямоугольные листы металлической черепицы имеют выраженные стороны верх-низ, вот почему переворачивать их при укладке нельзя. Отсюда следствие – диагональная обрезка осложняется большим количеством отходов.

Любой тип кровли, образованный из прямоугольников, идеален для этого кровельного материала. В случае любой другой отходы неизбежны. Наибольшее их количество по отношению к основному материалу – у шатровых,  вальмовых – меньше, поэтому сложные крыши из металлочерепицы этого типа совсем не редкость. Для многощипцовых – однозначного ответа нет: в каком-то случае отходы могут превысить  даже максимальные значения для шатровой, а  другом  – отходов может не быть вовсе. Надо сказать, что это самые красивые крыши.

Чтобы прикинуть количество необходимого материала,  полную поверхность  кровли разбивают на простейшие геометрические фигуры.

Разберем, как крыть металлочерепицей: инструкция касается всех основных типов кровель.

Как правильно закрыть крышу: основные этапы ↑

Подготовительный этап ↑

Стропильная система, остов кровельной конструкции должен быть в идеальном состоянии, без даже незначительных дефектов. В частности, это касается перекосов стропильной конструкции. Для этого выполняется замер диагоналей скатов. Они должны быть равны, в противном случае даже при незначительных отклонениях  явно  потребуется  вмешательство. Самым простым считается устранение торцевого смещения – его устраняют при помощи доборных материалов. В других случаях, вполне возможно, придется сначала снять обрешетку. После устранения  дефектов на кровлю выводятся коммуникационные сети, к примеру, вентиляция, дымоход и т. д.

Гидроизоляция и утепление ↑

Гидроизоляционный материал укладывают на стропила. Желательно для этих целей использовать специальную гидроизоляционную мембрану, которую натягивают с нахлестом абсорбирующей стороной по направлению к чердаку, продвигаясь вверх к коньку. Это позволит исключить образование конденсата под кровлей из металлической черепицы. Для крепления изоляции используют степлер и оцинкованные скобы. Следующим слоем пирога будет теплоизоляция, которую снова накрывают  слоем гидроизоляции, теперь уже чтобы защитить от попадания  воды утеплитель. Дело остается за малым – установить контробрешетку. Это такие же доски, как у обрешетки,  которые укладывают поверх элементов нижней конструкции.

Монтаж ↑

Прежде, чем описать процесс монтажа металлической черепицы,  отметим, что начиная с этого момента есть определенные отличия, как накрыть четырехскатную крышу и, скажем, двухскатную. В первом случае сначала закрепляют внутренние ендовы и, начиная процесс снизу, накладывают следующий элемент с нахлестом  в 15–20 см.  Вдоль кромки наклеивают специальный уплотнитель.  Это –  саморасширяющаяся пористая полоска, проходящая по всей длине. До начала монтажа закрепляют также карнизную планку. Монтаж металлической черепицы двухскатной кровли начинают  с правого угла, нижнего.

Для удобства к концам стропил прибивают доску таким образом чтобы она ненамного, примерно на 4–5 см  выступила   вверх над обрешеткой. Тогда первый ряд полностью будет опираться на нее нижним краем. Этого поможет добиться идеальной ровности кромки. В конце эту доску просто убирают.

Выровненный по горизонтали и вертикали первый лист фиксируют в одной точке первой или второй сверху, в зависимости от уклона, правой волны. Крепление выполняют кровельными саморезами с резиновой шайбой. Следом  поднимают  второй лист и накладывают на предыдущий, закрепляя саморезом в месте нахлеста. После чего окончательно закрепляют первый, используя саморезы по 6–8 шт/м². Переходят к следующему листу  – лучше если  это будет первый лист второго ряда, чтобы не нарушить геометрию ската, и так дальше.

После установки металлической черепицы монтируют коньковые элементы и торцевые планки. Завершаются работы, в случае необходимости, установкой внешних ендова и снегоотводящих планок.

Монтаж металлочерепицы на разные кровли ↑

Вальмовая крыша. Укладку черепицы на такую кровлю, в отличие от двухскатной, начинают сверху, постепенно продвигаясь вниз.

• Первый лист крепится к обрешетке у коньковой планки.
• Дальше следующий, при этом нужно проследить, чтобы нижняя кромка оказалась абсолютно ровной, после чего ее фиксируют в нахлест с наружной стороны волны. Крепление выполняют под нижнюю часть по отношению к первой выгнутости.
• Далее необходимо убедиться, что стыки между листами получились качественные. В случае необходимости их подправляют и фиксируют по волне, точнее, по ее верхней части, саморезами.
• Окончательно закрепляют материал после укладки 3–4 листов, тщательно выровняв нижнюю кромку относительно карниза.
• Монтаж продолжают в той же последовательности.

Ломаная крыша из металлочерепицы. При устройстве подобной кровли особое внимание  необходимо для обустройства ендова.

• Кровельный материал сначала фиксируют на нижнем скате, затем покрывают верхний.
• При укладке  на верхнем скате черепицу можно выпускать  от края последней обрешетины самое большее на 4 см, в противном случае она может обломаться или деформироваться под нагрузкой снега или наледи.

Укладывать материал нужно осторожно, чтобы он не царапался и не гнулся. Монтажные работы лучше выполнять в мягкой обуви и в защитных рукавицах. Дефектные места следует обработать специальной краской.

© 2023 stylekrov.ru

Основы проектирования металлической кровли

Особенности

Чак Ховард, PE
Консультанты по металлическим крышам
Опубликовано 01 октября 2020 г.

Металлическая кровля представляет собой элемент здания, требующий надлежащего проектирования, спецификации и детализации. Для этого проектировщик должен понимать отдельные части не только сами по себе, но и, что более важно, как все они работают вместе, чтобы дать зданию все преимущества системы металлической кровли. Поэтому проектировщики такой кровли должны быть знакомы со всеми характеристиками металлической кровельной системы, чтобы обеспечить профессиональный проект для этого важного элемента здания.

Металлическая крыша – это элемент здания, требующий надлежащего проектирования, спецификации и детализации. Для этого проектировщик должен понимать отдельные части не только сами по себе, но и, что более важно, как все они работают вместе, чтобы дать зданию все преимущества системы металлической кровли. Поэтому проектировщики такой кровли должны быть знакомы со всеми характеристиками металлической кровельной системы, чтобы обеспечить профессиональный проект для этого важного элемента здания.

Многие проекты сегодня пытаются использовать общую спецификацию или универсальный подход, оставляя многие важные детали с ограниченным конкретным описанием или без него. В то время как часто ограниченная спецификация без надлежащего описания по-прежнему дает правильно работающую систему металлической кровли, отсутствие правильно указанной и установленной металлической кровли является причиной № 1 проблем и / или отказов металлической кровли.

Использование следующих рекомендаций по спецификации охватывает наиболее важные элементы, необходимые для обеспечения практического и необходимого направления для полностью функционирующей металлической крыши.

Несущая система

Во-первых, необходимо отметить, что металлическая кровля является структурной системой. Сами панели, безусловно, необходимы для защиты внутренней части здания от непогоды, но они также должны собирать, распределять и противостоять природным силам, таким как ветер, дождь, снег, температурные перепады и т. д. Поэтому первым пунктом, который необходимо учитывать При выборе и спецификации металлической кровли необходимо убедиться, что выбранная система может противостоять всем силам природы, в то же время обеспечивая защиту от непогоды в интерьере. Ниже приведены две специальные публикации по проектированию, которые необходимо использовать при проектировании системы металлической кровли нежилого помещения в соответствии с действующими требованиями Международного строительного кодекса (IBC):

• ASCE 7-текущая публикация: Американское общество инженеров-строителей (ASCE) разработало публикацию под названием «Минимальные расчетные нагрузки для зданий и других сооружений» и имеет обозначение ASCE 7. В этом руководстве приведены сведения о ветровых, снеговых, сейсмических и других динамические нагрузки, которые конструкция должна выдерживать без разрушения. Что касается металлических крыш, он обеспечивает расчетные параметры для определения различных ветровых зон и расчетных нагрузок, связанных с этими конкретными областями. Эти нагрузки по нормам должны использоваться при определении конструктивных требований к металлической кровельной системе.
• ASTM E-1592: Текущая версия IBC требует, чтобы система металлической крыши была спроектирована так, чтобы соответствовать условиям нагрузки UL 90 или ASTM E-1592. В то время как испытания UL 90 подходили для крыш до разработки стандартов ASTM E-1592 в начале 2000-х годов, только процедуры, связанные с испытанием ASTM E-1592, позволяют проектировщику определить расчетные ветровые нагрузки, которым можно противостоять во всех различные области ветровой нагрузки конкретной металлической крыши, определенные оценкой ASCE 7. Поскольку эти оценки включают структурные расчеты, в спецификациях должно быть указано, что их должен выполнять профессиональный инженер, имеющий лицензию штата, в котором будет установлена ​​крыша.

Кровельная панель Тип

Существует множество конфигураций панелей, толщин, покрытий и деталей, доступных для металлических крыш. Наиболее распространенной для нежилого проекта является система со стоячим фальцем, которая, как правило, включает ряд металлических листов с плоской поверхностью с вертикальными швами (стоячие фальцы), которые позволяют соединять отдельные панели друг с другом в полевых условиях. Конфигурация этих швов может варьироваться, но конечным результатом всегда должна быть сплошная стальная поверхность, непроницаемая для проникновения воды.

Кроме того, крепление этих панелей в швах должно быть спроектировано с помощью непрерывных или отдельных зажимов, которые соединяют металлические панели с нижней конструкцией таким образом, чтобы удовлетворялись конструктивные требования, описанные выше. Крепление этих зажимов должно выполняться под поверхностью металлической кровли и обеспечивать необходимое тепловое перемещение панелей кровли. Должна быть указана только панельная система, которая была испытана в соответствии с процедурой ASTM E-1592 и которая может конструктивно противостоять расчетным нагрузкам, разработанным с использованием производства ветровой нагрузки ASCE 7.

Поскольку окончание кровельных панелей является основным местом утечек крыши, они должны быть специально определены в процессе проектирования крыши. Существуют две различные основные конструкции: гидрокинетическая и гидростатическая.

• Гидрокинетическая: Гидрокинетическая крыша направляет большую часть воды по своей поверхности за счет кинетических (движущихся) сил гравитации. Этот тип крыши не требует полной водонепроницаемости швов или торцов панелей и, следовательно, требует использования водонепроницаемой подложки, чтобы полностью противостоять любому проникновению воды. Металлическая панель просто обеспечивает покрытие подстилающего слоя, как это делает черепица.

Несмотря на то, что многие производители и ассоциации предлагают минимальный уклон крыши от 3:12 до 4:12, критические участки, такие как ендовы, бордюры и карнизы, уязвимы и восприимчивы к проникновению воды. Этот тип металлической кровли следует выбирать только в том случае, если учтены все конкретные условия, и наличие воды под стальной поверхностью в определенных местах может быть полностью устранено с помощью подстилающего слоя и, следовательно, является приемлемым.

• Гидростатическая: Гидростатическая крыша удерживает всю воду на внешней поверхности и поэтому не требует использования водонепроницаемого подстилающего слоя. Он предназначен для предотвращения попадания стоячей и/или струйной воды во внутреннее пространство в течение необходимого времени и до тех пор, пока влага не исчезнет.

Основным принципом для швов, ендов и карнизов, связанных с этим типом системы, является постоянная герметизация этих областей. Используйте либо герметик между металлическими элементами, закрепленными герметизирующей застежкой, либо обжимайте шов, чтобы навсегда предотвратить любое дифференциальное движение между задействованными металлическими поверхностями.

Только указание металлической кровли со скрытым креплением устраняет проблемы выворачивания крепежа и/или удлинения отверстия крепежа. Все сквозные крепления должны находиться в неподвижных местах и ​​в местах примыкания, где обоим компонентам элементов примыкания разрешено двигаться вместе.

Наконец, введение головок крепежных элементов из цельного цинка или нержавеющей стали, окрашенных порошковой краской в ​​тон поверхности металлической крыши, а также герметизирующих шайб, которые могут быть полностью заключены в вогнутую шайбу, прикрепленную к головке крепежного элемента, что обеспечивает практически невидимое система крепления.

Гарантии

Большинство архитектурных нежилых металлических кровельных систем имеют заводскую окраску. Используйте только систему, сравнимую с системой Kynar, на которую распространяется как минимум 20-летняя полная гарантия на краску.

Что касается гарантии водонепроницаемости, убедитесь, что срок действия гарантии и общая ответственность производителя указаны в спецификациях. Кроме того, убедитесь, что требуются проверки производителя, и что окончательная гарантия не будет исключать качество работы подрядчика. Гарантии производителя должны быть необходимы для того, чтобы продукт был включен в спецификацию, но они должны быть проверены спецификатором, чтобы убедиться, что они предназначены для конкретной работы и соответствуют требованиям спецификаций.

Система металлической кровли представляет собой конструкционный строительный элемент, который при правильном проектировании и установке будет служить столько же или дольше, чем другие строительные элементы. Однако он не может спроектировать или установить сам без компетентной спецификации и профессиональной установки. Ответственность проектировщика заключается в обеспечении того, чтобы эти два критически важных элемента были полностью отражены в спецификациях, а также в соблюдении общих требований во время установки.

Успешный проект металлической кровли всегда начинается с профессиональной и полной спецификации и заканчивается металлической крышей, соответствующей этим спецификациям. Убедитесь, что это происходит на всех проектах металлических крыш, чтобы в результате получилась долговечная, эстетически приятная и герметичная крыша.

Chuck Howard, PE, Metal Roof Consultants, Cary, NC, член Зала славы металлоконструкций, частый автор и докладчик по вопросам металлических кровель, а также лидер в отрасли металлических кровель. более 30 лет.

Стальная конструкция крыши – плюсы и минусы — Hornval

Стальная кровельная конструкция – плюсы и минусы – Hornval – предлагает интересные и оригинальные решения для вашего дома или предприятия.

Главная / Новости / Стальная конструкция крыши – плюсы и минусы

Ключевым элементом любой крыши, а также всего здания является стропильный каркас. Традиционно конструкция крыши – стропильный каркас – делается из дерева. Это не только традиционный материал, но и наиболее часто используемый. Тем не менее, сталь становится все более популярным материалом для каркаса стропил. Мы рассмотрим использование, преимущества и недостатки конструкции стальной крыши.

Стальная конструкция крыши – ключевая информация

Как упоминалось во введении, стальные фермы крыши становятся все более популярными. Итак, когда он используется? Стальные кровельные конструкции в основном используются в зданиях и домах, стены которых также основаны на стальном каркасе. Стальная кровельная ферма также используется при реконструкции крыши, особенно при преобразовании плоской крыши в скатную. В этих случаях используется легкая стальная конструкция крыши, так как она оказывает незначительную нагрузку на стены и перекрытия.

Стальная кровля также используется для зданий большой площади, таких как склады и супермаркеты. Стальная ферма крыши обычно приобретается в готовом виде. Однако изготавливается по поставленному проекту с учетом заданных размеров. Компании, которые производят и продают стальные стропильные фермы, обычно также предлагают их установку. Стальная кровельная конструкция доставляется на строительную площадку полуфабрикатом, а затем собирается.

Преимущества стальной конструкции крыши

Преимущества стальной фермы крыши:

• простота и быстрота возведения – по сравнению с деревянным каркасом его установка менее трудоемка и не требует большого числа рабочих,
• имеет высокую прочность,
• это относительно дешевое решение,
• свойства стали – не требует сушки и ухода,

Стальные стропильные фермы

• могут быть легче деревянных стропил,
• влагостойкость (однако ее нужно предварительно правильно подготовить) – это предотвращает появление плесени или грибков,
• обладает высокой устойчивостью к неблагоприятным погодным условиям,
• в отличие от деревянного стропильного каркаса, в стальном точно не будут обитать насекомые, вредители или паразиты,
• на этапе производства стальные элементы покрываются специальными дополнительными защитными и антикоррозионными покрытиями.
