Крыша мансардного типа – утепление, устройство всех видов мансардных крыш и стропильных систем. Монтаж мансардной крыши
Крыша мансардного типа невероятным образом добавляет зданию одновременно и функциональности, и обладает потрясающим декоративным эффектом. Оборудование чердачного пространства под жилое помещение называется мансардой. Мансардное помещение абсолютно универсальное, его можно использовать для любых нужд. Особое настроение и уют в этом пространстве обеспечивает необычная геометрия потолка.
Дома с мансардной крышей в один этаж смотрятся намного аккуратнее и изящнее, чем двухэтажные дома с примерно такой же площадью жилого пространства. А окна в крыше добавляют внешнему облику дома не только эффектности и шарма, но и позволяют хозяевам дома иметь свой собственный кусочек неба.
Виды мансардных крыш
Мансардное помещение может быть устроено практически под любым видом крыши:
В зависимости от разновидности крыши мансардное помещение может быть:
Стропильная система мансардной крыши является несущей конструкцией всей кровельной системы.
Основной нагрузкой для нее является не только вес самой кровли, но и воздействия окружающей среды. Ветер, дождь и снег становятся для стропильной конструкции не простым испытанием. Поэтому при проектировании мансардной крыши очень важно принимать во внимание все климатические особенности местности: среднюю норму осадков и характерные ветряные потоки в каждое из времен года. Для стропил принято использовать древесину хвойных пород с влажностью не больше 22%. Лучше всего предварительно обработать все деревянные элементы защитой от плесени, грибка, насекомых и огня. В случае установки вертикальных мансардных окон предполагается дополнительная стропильная конструкция для каждого окна. Кровельный каркас может состоять из металлических балок. В этом случае, из-за существенной массы конструкции, следует позаботиться об укреплении фундамента дома. Со временем металл может подвергаться воздействию коррозии, но эта проблема легко решается обработкой стропил специальным антикоррозионным составом или обычной покраской.
Именно с установки стропильной системы начинается монтаж мансардной крыши. Далее оформляются оконные проемы, делается шаговая или сплошная обрешетка, кроется кровельное покрытие, вставляются окна и производится утепление мансардной крыши изнутри.
Если вы решили устроить мансарду в уже имеющемся доме, помните, что конструкция мансардной крыши должна учитывать все особенности стен и фундамента здания, чтобы не увеличивать существенно нагрузку на них. Строительство мансардной крыши должно выполняться мастерами-кровельщиками, которые смогут учесть все технологические особенности дома.
Утепление мансардного помещения
Это особенно важный момент для домов, которые остаются жилыми круглогодично. Качественная теплоизоляция гарантирует комфортный микроклимат в любое время года и уменьшение количества сосулек зимой. Утепление мансарды представляет собой комплекс мероприятий, который включает в себя:
Подкровельное пространство чаще всего организуется так: внутренняя отделка, пароизолирующая пленка, слой огнестойкого утеплителя с высокими изолирующими показателями, гидроизоляционная пленка, воздушный зазор от 2,5 до 5 см (в зависимости от вида кровельного покрытия) предотвращающей появление грибков, плесени и повышение в помещении влажности, обрешетка, кровельное покрытие.
Слой теплоизоляции крепится к стропилам специальным каркасом. Для улучшения шумо- и теплоизоляции жилого чердачного помещения металлические кровельные покрытия лучше не использовать.
В вопросе тепло- и гидроизоляции пространства важную роль играют окна в мансардной крыше. Очень важна их грамотная установка с соблюдением всех технологических нюансов. Например, в вертикальных окнах используется более сложная гидроизоляция, а скатные подвержены меньшим ветровым нагрузкам.
Обеспечить правильную циркуляцию теплого воздуха или качественно установить внешний оклад для защиты рамы от воздействий окружающей среды, а поверхности окна от дождевой воды могут только специалисты. Не менее важную роль окна играют в эстетическом оформлении как внутреннего пространства, так и внешнего облика здания. Из-за особенности расположения наклонные окна существенно решают проблему освещения. Для оптимального уровня освещенности мансардные оконные системы должны занимать не меньше 12% всей площади стен.
Чтобы избежать не всегда приятных сюрпризов в процессе эксплуатации помещения предоставьте устройства мансардной крыши специалистам с опытом работы. Они сэкономят ваши время, деньги и силы и на этапе монтажа и подарят вам возможность в дальнейшем просто наслаждаться уютной и комфортной мансардой.
С этой статьей также читают про:
Устройство кровли из профнастила
Добавить комментарий
Стропильная система и утепление мансардной крыши
Мансарда – помещение, располагающееся на чердаке, приспособленное для проживания. Основное достоинство такого решения – возможность увеличить жилую площадь дома, не затрачивая много средств. Стропильная система мансардной крыши является основным элементом кровли, от ее прочности и надежности зависит, насколько хорошо будет выполнять крыша свои защитные функции. Основная задача этой части здания – она является опорой для кровли, передающей нагрузку от крыши на несущую конструкцию здания.
Идеальной считается мансардная крыша, в которой каждый скат имеет разный угол, благодаря чему существенно увеличивается полезная площадь.
Помимо создания на чердаке комнаты, следует позаботиться о звуконепроницаемости стен, их утеплении, а также защитить от влаги.
При проектировании крыши следует учитывать не только вес используемых кровельных материалов, но и природные явления: град, дождь, снег, ливень и другие. Также существуют определенные требования, выдвигаемые к способности кровли выдерживать резкие изменения температуры, мороз и жару.

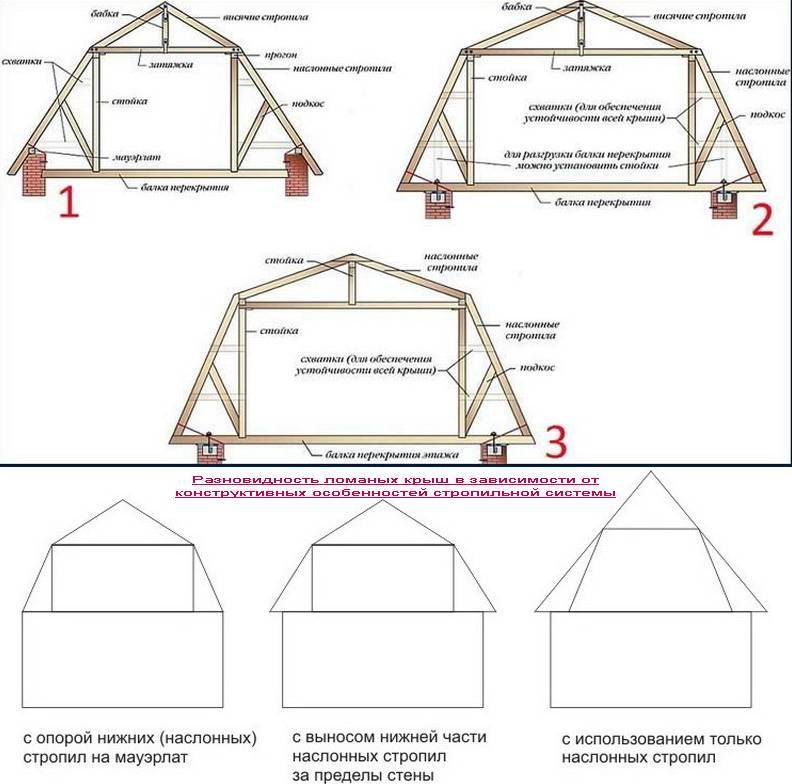

Используются два основных типа стропильных систем:
- висячие
- наслонные
Висячие стропильные системы
Основой такой конструкции являются основные две опоры, а именно – внешние стены здания. Суть такой системы состоит в том, что балки имеют свойство сгибаться и сжиматься, поэтому нет необходимости в промежуточных опорах. Возникающая при этом в висячей стропильной системе горизонтальная нагрузка воздействует на стены. Для соединения балок стропил используется затяжка, изготовленная из дерева или металла, размещенная у основания стропильной системы или же немного выше.
Прочность и надежность соединения зависит от того, на какой высоте расположена затяжка.
Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.
С целью уменьшить прогиб ног таких стропил в пролетах, величина которых не превышает 8 м, врезается ригель (параллельно затяжке), если величина пролетов больше 8 м, тогда монтируют вертикальную стойку (бабку), имеющую два подкоса. В некоторых случаях используют фермы – элементы, обладающие более сложной конструкцией.
Наслонные стропила
Их используют на объектах, имеющих промежуточные несущие стены. С одной стороны концы стропил опираются на наружную стену постройки, а с другой – на внутреннюю стену или же специально созданные опоры. Это самый простой вид стропильной системы, не требующий больших финансовых затрат. Монтаж ее возможен только в том случае, если расстояние от одной несущей стены до другой не более 6 с половиной метров. В некоторых случаях создают промежуточную опору, тогда расстояние между несущими стенами может достигать 12 метров.
Стропила, а также фермы, не могут устанавливаться сразу на стены, необходим опорный брус – мауэрлат. Верхние части ферм и стропил объединяют прогоном, а над ним размещают конек крыши. Для изготовления прогона используют брус (если стропильная система деревянная) или металл (конструкции, созданные при помощи стальных профилей).
Для придания дополнительной прочности стропильной системе, стропила и фермы из дерева крепят к стене с помощью проволоки, соединение не должно быть жестким, так как деревянные элементы под воздействием времени могут менять свои размеры (усадка древесины или же влияние влаги). Стропильные ноги проходят сквозь пазы, имеющиеся в стене, наружу.
Коньковый прогон
Важная деталь стропильной системы – коньковый прогон, устанавливаемый на самом верху крыши, объединяющий между собой стропила (аналогично стропильным прогонам). Если стропила наклонные, то коньковый прогон является опорой для стропильных ног, точнее, их верхней части. Изготавливают этот элемент, в основном, из брусьев или досок, имеющих сечение 15х5 см или 20х5 см, которые могут быть как отдельными, так и соединенными друг с другом – это определяется длиной пролета, а также прогнозируемой нагрузкой, оказываемой стропильными ногами, кровлей, снегом и льдом, силой ветра или весом людей, находящихся на крыше.
Опорой для конькового прогона служат внутренние стены, являющиеся несущими, при этом между стенами и стойками необходим лежень – элемент, производимый из бревен или брусьев, также может использоваться прослойка, которую делают из досок или бруса. При большой длине пролетов необходимо усилить прочность конструкции, для чего применяют подкосы, монтируемые между коньковым прогоном и стойками – тогда следует жестко соединять стропильные ноги с мауэрлатом (внизу) и с прогоном (вверху). В качестве крепящих элементов используются уголки, скобы, накладки и другие.
Если конструкция стропил «висячая» — коньковый брус не выполняет для них функцию опоры. Чтобы увеличить прочность и жесткость системы, используют бабку, объединяющую стропила и затяжку, а сама стропильная система опирается на мауэрлат.
Важный элемент — мауэрлат
Данный элемент предназначен для передачи нагрузки от стропил на часть стены (площадь ее верха). Очень важен при создании крыши для каменных построек.
Помимо этого мауэрлат выполняет функцию соединения кровли и здания: на верхней части стены размещают пояс из бетона с включением в него металлических анкеров, после чего создают отверстия в мауэрлате с меньшим диаметром (чем у анкеров) и устанавливают на анкеры. Если дом деревянный – анкеры также могут быть из древесины, а в качестве мауэрлата используется венец сруба (верхний).
При монтаже стропильной системы в качестве деталей крепления применяются болты, гвозди, шурупы, хомуты и скопы. Их же используют для придания прочности несущей конструкции крыши, элементы которой, скрепленные между собой, образуют ферму, основой которой является треугольник.
Применяемые материалы для создания стропильной конструкции
Для создания стропильной конструкции могут использоваться самые разные материалы, наиболее популярны следующие:
- металлические стропила;
- стропила из железобетона;
- стропила из дерева;
- комбинированные стропила.
При выборе материала принято ориентироваться на отличительные особенности конструкции возводимого здания.
Металл, а также железобетон, традиционно принято применять при создании крупных объектов, строящихся из кирпича или камня, имеющих тяжелую по весу кровлю сложной формы.
Область применения деревянных стропильных систем
Стропила из дерева применяются в основном для постройки жилья. Основные преимущества таких конструкций – малый вес, легко производится и монтируется, если не подходит по размеру – это легко скорректировать прямо на стройке, так как дерево можно обрезать, удлинить, стесать и так далее. Если же использовать металлические стропила – такие манипуляции осуществить труднее, а при применении железобетонных – и вовсе невозможно. Помимо выше указанных качеств, деревянные стропила экологичны. С целью повышения срока службы стропил, а также увеличения их пожарной безопасности, дерево обрабатывают специальными смесями, препятствующими размножению микробов и бактерий, а также жидкостью, препятствующей возгоранию древесины.
Конструкция мансардных крыш
Проектируя конструкцию мансардной крыши, следует позаботиться о гармоничном единстве самого здания с кровлей.
От удачного решения зависит целостность восприятия всей постройки. Выбрав определенную конструкцию мансардной крыши, выясните, на что она будет опираться, каким будет ограждение. Стройматериалы используйте легкие и прочные – таким образом, будет легче доставлять их на нужный этаж.
Несущую конструкцию целесообразно выполнять из дерева или металлических профилей. Камень или железобетон применять не рекомендуется, так как она будет слишком дорогостоящей и громоздкой.
Для кровли следует использовать легкие элементы, например, листы металла, металлочерепицу, мягкую черепицу и другие. Отличный вариант – черепица из глины или цементно-песчаного раствора, цветных металлов или других легких материалов. Ограждение принято отделывать листами гипсокартона, а перегородки внутри создают, используя тонколистовой профиль и фанеру или гипсокартон.
Устройство мансардной крыши – отличия и особенности
В отличие от обычной крыши, мансардная подвержена действию как снаружи, так и изнутри.
Внутреннее воздействие обусловлено образованием конденсата из-за теплого воздуха жилых помещений. Поэтому устройство мансардной крыши должно отличаться от обычной кровли. Необходимо тщательно продумать систему тепло- и пароизоляции, надежно защититься от воздействия влаги.
Для утепления мансарды чаще всего применяется минеральная вата. Как правило, утеплитель с внутренней стороны помещения оборудуется пароизолятором, а с внешней – гидроизоляционной системой. Особое внимание следует уделить вентиляции конструкции — между кровлей и утеплителем необходимо наличие свободного пространства, благодаря которому станет возможным проветривание.
Вентилируемые и невентилируемые крыши
Какой тип крыши будет оптимальным для вашего дома, зависит от климата, температурного режима, степени влажности в здании. При большом количестве влаги целесообразнее создание вентилируемых крыш, в которых между утеплителем и кровлей имеется воздух. Воздушная прослойка размещается поверх теплоизолятора, а сверху нее располагается тонкая железобетонная плита.
Таким образом, уменьшается воздействие солнечной радиации и просушивается крыша.
В регионах с сухим климатом можно создавать обычную невентилируемую крышу, обустраиваемую так: на железобетонной плите устанавливают пару слоев рубероида, служащего пароизолятором, далее идет засыпка из керамзита или шлака, выполняющая функцию теплоизоляции. Затем идет трехсантиметровый слой цементной стяжки с наклеенным поверх нее рубероидом, в край битума вдавливают слой гравия.
Теплоизоляция мансардной крыши
Мансарда больше, чем другие помещения, нуждается в теплоизоляции, так как не имеет сверху надежной защиты от холода. К тому же, у мансардного этажа больше площадь взаимодействия с улицей. Чтобы пребывание в этом помещении было максимально комфортным и уютным, следует тщательно позаботиться о качественной теплоизоляции мансардного этажа.
Чем выше требования к теплоизоляции, тем лучше должны быть параметры утепляющих материалов. Наиболее популярна в качестве утеплителя мансардной крыши минеральная вата, эффективно сберегающая тепло.
С одной стороны утеплителя (внутренней) размещают слой пароизолятора, а с другой – гидроизоляцию. Необходимым атрибутом качественной теплоизолирующей системы является пространство для вентиляции, благодаря которому будут удаляться излишки влаги, а помещение сможет «дышать».
С точки зрения сбережения тепла, создавая теплоизоляцию мансардной крыши, целесообразнее использовать при создании кровли черепицу или шифер, гораздо худшим теплоизолятором является металл. Идеальный вариант – разработка мансарды при создании строения, а не перестройка уже имеющегося здания. В таком случае можно точно просчитать нагрузку на несущие стены.
Рекомендуется, чтоб стропила крыши мансарды размещались под углом 30-60 градусов. Если угол не будет отвечать этому требованию – произойдет существенное уменьшение полезной площади мансарды. Стропильную систему мансардной крыши выбирают исходя из ее формы, наличия опор между внешними стенами, расстояния, которое требуется перекрыть.
Наиболее подходящими для мансарды считаются следующие размеры: высота – 2,2 м, ширина – не меньше 3 м.
Также вам предстоит решить, какой тип лестницы будет наиболее подходящим, специалисты полагают, что гораздо лучше смотрится винтовая лестница, кроме того, ее создание обходится значительно дешевле, она занимает меньше места, лучше выглядит с дизайнерской точки зрения.
Основное требования к современной конструкции мансардной крыши – она должна иметь несколько слоев. Помимо этого следует позаботиться о пожарной безопасности. Теплоизолятор обязательно должен быть устойчивым к воздействию огня, оптимальный выбор – минеральная вата.
Специальная конструкция крыши | Шпили, купола, строительство сводов и т. д.
Специальные конструкции крыш | Строительство шпилей | Строительство купола | Vault Construction
Компания Timber Structures специализируется на изготовлении специальных кровельных конструкций. Мы строим вальмовые крыши, бордюрные или мансардные крыши, бочкообразные крыши, мансардные окна, эллиптические крыши, гиперболические крыши, параболоидные крыши, крыши с седловой поверхностью и крыши-мандалы.
Мансардные крыши.
Слуховое окно для бровей.
Кроме того, мы можем изготовить шпили, купола-луковицы, эллиптические купола и опалубочные или фальш-опалубки для сводов из каменной кладки, таких как бочкообразные своды, крестовые своды, ребристые своды, монастырские своды, четырехчастные своды, полураздельные своды и звездчатые своды.
Мы рады возможности бросить вызов нашему опыту и построить такую специальную конструкцию крыши, поэтому, если вам нужна подобная деревянная конструкция, свяжитесь с нами сейчас по телефону: 07792 729 888
Бедра и долины
Бедра и долины.
Бедра и долины.
Подвесной выступ
Изогнутая долина.
Шпили
Деревянные конструкции строит и восстанавливает шпили. Шпили представляют собой пирамидальные крыши, но с более крутым углом и значительной высотой.
Отношение основания к высоте обычно составляет от 1:3,5 до 1:5 9 .0005
Основание шпиля может быть квадратным, пятиугольным, шестиугольным или круглым. Форма основного корпуса шпиля также может быть квадратной, пятиугольной, шестиугольной или круглой. Различные формы основания и корпуса шпиля можно комбинировать и давать интересные и приятные результаты в дизайне и форме. См. рисунки.
Деревянные конструкции могут помочь вам с проектированием и строительством всех видов шпилей. Мы обладаем обширными знаниями в области строительства шпилей и понимаем все его сложности.
Деревянные конструкции также ремонтируют и восстанавливают шпили. Мы сможем найти решение, чтобы исправить любое повреждение шпиля в эффективном и экономичном особняке с минимальным нарушением исходных деревянных конструкций.
Иллюстрации конструкций шпилей.
Конические и прямоугольные шпили
На чертеже показана внутренняя часть шпиль.
Статья в Википедии о Шпилях: Шпили
Купола
Купола чаще всего встречаются в классической архитектуре. Римляне и византийцы строили свои купола из камня, и из-за огромного веса этих великолепных зданий их нужно было строить на грунте, который мог бы их выдержать.
Тогда, как и сегодня, если эта поддерживающая почва недоступна, вес здания можно уменьшить за счет использования деревянного купола. Заменив тяжелую каменную конструкцию на гораздо более легкую деревянную, можно строить купола на всех типах почвы, даже на очень мягких почвах, таких как глина.
Купола обычно встречаются в церквях. Большинство куполов увенчаны куполом, пропускающим свет в центральное пространство.
Пример конструкции купола.
Пример конструкции купола снизу.
Луковичные купола
Луковичный купол представляет собой выпуклую крышу, заканчивающуюся острой вершиной. Большинство узнают эту форму по ее использованию в русских православных и барочных церквях, классическим примером являются купола собора Василия Блаженного на Красной площади в Москве.
Диаметр Лукового купола обычно больше, чем башня, на которой он находится, а высота обычно больше, чем ширина купола.
Иллюстрация структуры луковичного купола.
Статья в Википедии о куполах
Деревянные своды
В местах с мягкой почвой, такой как глина, невозможно построить тяжелые каменные своды. Поэтому в прошлом, если люди хотели продемонстрировать свое богатство и способности с помощью сводов в своих церквях и соборах, им нужно было найти альтернативный метод строительства.
Этого можно добиться, используя деревянные хранилища. Использование деревянных сводов значительно снижает вес здания и позволяет строить впечатляющие своды в больших масштабах.
Для постройки деревянных сводов необходим другой тип рамы, без балок, перекрывающих помещение. Это можно сделать, используя наклонную основную ферму.
Как видите, на ферме этого типа нет анкерной балки, мешающей обзору свода.
Центрирование или фальшивая работа
Если мы стоим в наших старых соборах и смотрим вверх, мы не можем избежать вида великолепных каменных сводов.
Чтобы построить эти своды, строителям требовались центрирующие или фальшивые работы, чтобы поддерживать камни в вертикальном положении до тех пор, пока они не будут готовы установить замковый камень. После того, как замковый камень был установлен, центрирующая или ложная работа была удалена, чтобы каменный или каменный свод был виден публике.
Статья в Википедии о Хранилищах.
Эллиптические купола
Эллиптический купол.
Мандала Крыша
Мандала Крыша.
Замена мансардной крыши в Саут-Бенд, Индиана — Asscher Roofing Company
ASSCHER ROOFING COMPANY
То, что многие люди могут принять за вальмовую крышу, часто является мансардной крышей! Конструкция мансардной крыши представляет собой уникальный стиль, который состоит из двух вертикальных стен из черепицы, ведущих к бедру, которое наклоняется к среднему коньку. Это немного отличается от крыши Gambrel, которая имеет полностью изогнутую конструкцию.
