Косой шуруп соединение: Как сделать скрытое соединение на косой шуруп: пошаговая инструкция

Как сделать скрытое соединение на косой шуруп: пошаговая инструкция

При изготовлении мебели и предметов интерьера из дерева я часто использую скрытое соединение на косой шуруп. Замечательная система Kreg позволяет аккуратно и очень прочно соединять деревянные детали, что качественно облегчило труд столяров по всему миру.

1. Готовим инструменты и материалы

Нам понадобится:

• Приспособление для соединения на косой шуруп. Я использую набор Kreg Jig R3 — в нем есть все необходимое за приемлимые деньги. Мой набор с дюймовой шкалой, но сейчас в продаже есть и метрические.
• Струбцина (в данном примере оригинальная Kreg, но можно использовать и обычную быстрозажимную)
• Дрель-шуруповерт
• Саморезы Kreg. Оговорюсь, что лучше не тратить время и деньги в поисках аналогов (я пробовал и сильно не советую), а сразу брать именно оригинальные креговские саморезы.

2. Определяем длину шурупа

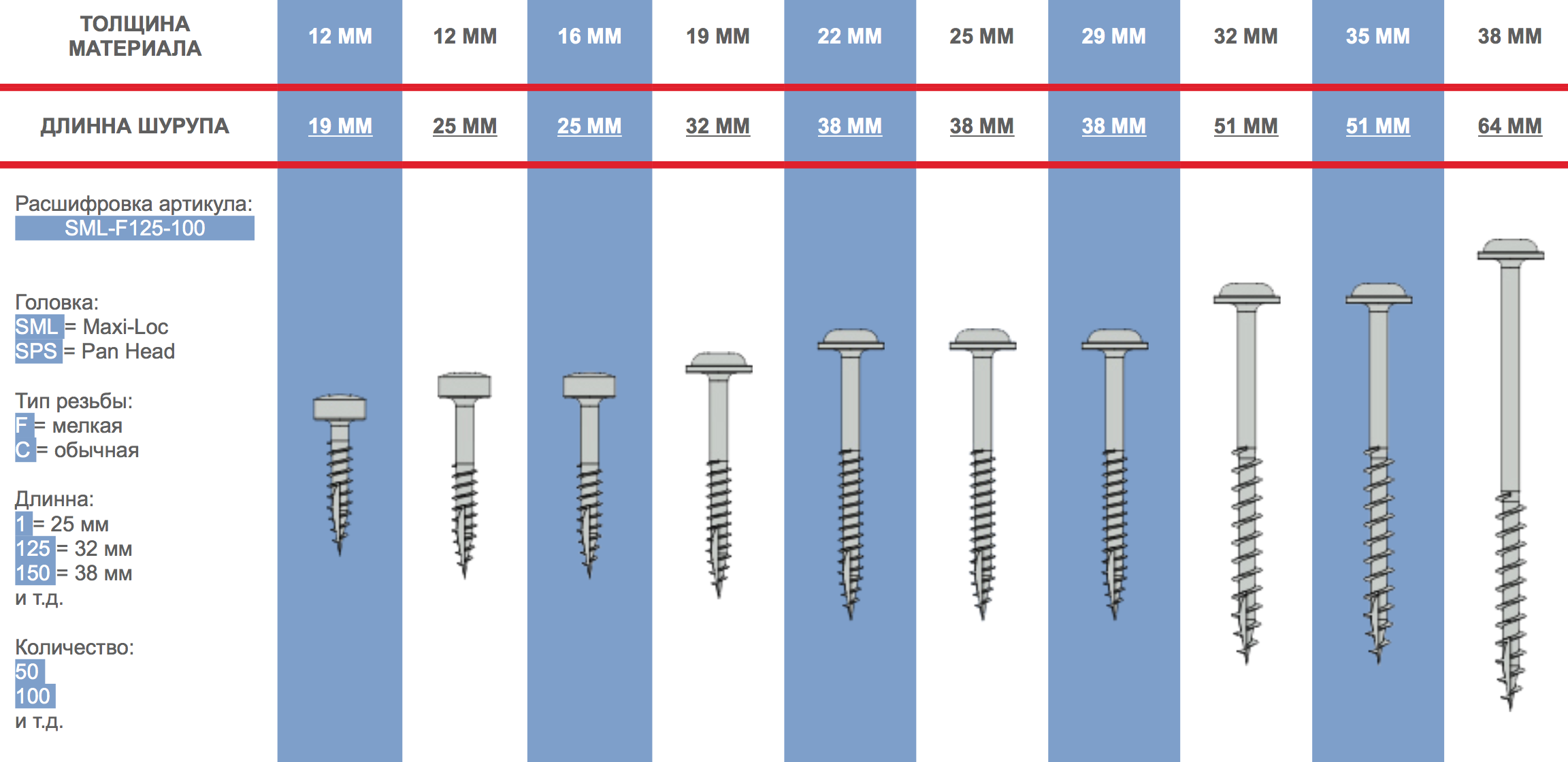

По таблице (она идет в комплекте) определяем длину шурупа (Screw Length) и глубину отверстия (Slider Setting) в зависимости от толщины материала (Material Thickness). Для этого примера я использовал  деревянные заготовки заготовок толщиной 18 мм, поэтому ориентировался на 19 мм, указанные в таблице.

3.  Устанавливаем стопорное кольцо

Используя шестигранник, на сверло надо установить стопорное кольцо на выбранной отметке.

4. Устанавливаем боковые упоры

На приспособлении отодвигаем боковые упоры также на соответствующую отметку.

5. Наносим на заготовках отметки карандашом

Подготовленные (оторцованные) деревянные заготовки совмещаем и наносим карандашом отметки. Это надо для того, чтобы не перепутать расположение отверстий — они делаются в поперечных деталях.

6. Крепим приспособление с заготовке к верстаку

Струбциной зажимаем приспособление с заготовкой к верстаку или рабочему столу. Если ширина заготовки небольшая, то можно сделать сразу два отверстия, не перемещая приспособление. Если  ширина деревяшки больше 50-70 мм, то лучше сделать одно отверстие, затем передвинуть приспособление к другому краю и сделать второе.

7. Сверлим отверстия

8. Наживляем шурупы в отверстиях

9. Зажимаем детали струбциной

Если толщина заготовок одинакова, то можно использовать одну струбцину с широким наконечником.  Но чаще я использую две быстрозажимные струбцины прижимая к верстаку каждую деталь.

10. Заворачиваем шурупы

После того, как привёрнуты шурупы, проверяем угол — все ли сделано правильно, не съехали ли детали во время работы.

Совет: если вам необходимо собрать несколько конструкций на косой шуруп с прямыми углами, то предварительно по краям стола можно прикрепить (шурупами или струбцинами) небольшие шины в виде бортика. В качестве шин я использую тонкие алюминиевые профили, но можно взять прямые бруски или обрезки фанеры — главное чтобы они были ровными.

Скрытое соединение на косой шуруп готово! Для большей наглядности предлагаю видео-обзор от производителя. Здесь всё хорошо понятно и без знания английского.

Соединение на косой шуруп с KREG JIG!

Главная

Каталог статей

Изготовление Шейкер шкафов. Соединение на косой шуруп с KREG JIG

Расскажем как изготовил кухонные Шейкер шкафы  с помощью кондукторов и приспособлений Kreg мастера Bill (Билл). Приспособления Kreg делают соединение на косой шуруп легко и доступно. Проявим фантазию, определимся с выбором и реализуем свои профессиональные или DIY проекты в работе с деревом, используя разнообразные приспособления Kreg Jig.

Шейкер шкафы популярны в применении, так как имеют классический и простой внешний вид. Они стильно выглядят и универсальны в дизайне и использовании. Простые чистые линии приятны для взгляда, эти шкафы выглядят элегантно и изысканно. Билл выбрал при изготовлении шкафа синий цвет (возможно он фанат инструментов КРЕГ). Приспосодления Kreg Jig как никогда помогли ему в изготовлении соединений на косой шуруп.

Нарисуйте эскиз вашего кухонного шкафа. Составьте общий список деталей, проверьте все размеры и количество элементов. Хорошо бы сделать таблицу с указанием названия, количества и размеров. Размеры шкафа мастера Билла:

По размерам готовим карскас шкафа. Используем в работе циркулярный станок,  диски пильные.

Билл использует для соединения деталей, где необходимо мощное соединение  Приспособления для соединения саморезами Kreg Jig

В его руках Дрель MILWAUKEE

Надежно крепим заготовки  струбцинами

Используем для прочного соединения деталей Клеи повышенной влагостойкости Titebond III

Зашлифуем поверхность стенок шкуркой вручную или шлифмашинкой

Нагретым утюгом прижимаем готовую кромку по всей длине поверхности, проверяйте прочность приклеивания.

Заглушки Kreg мастер Билл зафиксировал Клеем Titebond III

Для врезания петель Bill использовал Кондуктор Kreg Concealed Hinge Jig

Использовались Приспособление Drawer Slide Jig для установки выдвижных ящиков KREG KHI-SLIDE-INT

и Кондуктор для установки ручек ​Cabinet Hardware Jig Kreg

Цвет шкафов Бил выбрал красивый Синий (рекомендуем покрасить проверенными Красками или маслом)

Отличные шкафы получились.

Видео Building Shaker Style Kitchen Base Cabinets. Шейкер шкаф и Kreg

Предлагаем Вам Обзор с Вариантами изготовления настенного шкафа с 5 вариантами хранения с помощью Инструментов, которые всегда есть в ваших Мастерских. Автор Brad Rodriguez (Брэд Родригиз журнал Fix This Build That). Бреду нужно было обновить свои шкафы и хотелось что-то с большим количеством хранения. Настенные шкафы DIY с пятью вариантами хранения были решением, которое он придумал. Посмотреть полность весь обзор  Настенный шкаф с помощью КРЕГ



Оборудование для деревообработки KREG позволяют сделать обработку дерева более доступной и дают начинающим Мастерам шанс начать свое путешествие в мире деревообработки.

по ссылке Все  ВЫГОДНЫЕ комплекты КРЕГ ДЖИГ!

Посмотреть в каталоге Все приспособления Kreg Jig (Крег Джиг)

Посмотреть статью Верстаки и фрезерные столы Kreg​

Новость подготовила Технический редактор Ирина Корнилова

25.04.2022
К другим статьям

стягивающий винт и фиксация пластиной

1. Принципы

Варианты фиксации

При косых переломах диафиза предплечья межфрагментарная компрессия может быть достигнута либо с помощью независимого первичного стягивающего винта, защищенного пластиной (А), либо с помощью компрессионная пластина в качестве основного нагружающего устройства с добавлением последующего стягивающего винта через пластину (B).

Примечание. Первый принцип (А) будет описан с использованием двух разных методов.

Абсолютная стабильность

Абсолютная стабильность перелома, которая определяется как полное прекращение межфрагментарного движения, достигается за счет межфрагментарной компрессии. Это приводит к прямому заживлению костей (в простых конфигурациях переломов).

Межфрагментарная компрессия
Межфрагментарная компрессия может быть достигнута с помощью стягивающего винта, вводимого либо через отверстие в пластине (1), либо отдельно от пластины (2).

При наличии кортикального стягивающего винта с частичной резьбой (валовидный винт) можно использовать для межфрагментарной компрессии.

Принцип динамического сжатия

Отверстия пластины имеют форму углового цилиндра. Сферическая нижняя поверхность головки винта скользит по наклонному цилиндру по мере затягивания винта.

Горизонтальное движение головки при ударе о наклонную сторону отверстия приводит к смещению костного фрагмента относительно пластины и приводит к сдавлению перелома.

Осевая компрессия
Межфрагментарная компрессия может быть достигнута за счет осевой нагрузки на область косого перелома с использованием специальных приемов.
Осевое сжатие с использованием самосжимающихся пластин (DCP, LC-DCP, LCP и т. д.) достигается за счет эксцентричного размещения винтов.

Положение пластины

В зависимости от выбранной процедуры пластина будет наложена либо на переднюю, либо на заднюю поверхность лучевой кости.

В следующем примере мы иллюстрируем пластину, наложенную на заднюю поверхность.

При диафизарных переломах проксимального отдела лучевой кости чаще всего используется передний доступ (Henry), чтобы свести к минимуму риск повреждения заднего межкостного нерва, который пересекает проксимальный отдел лучевой кости в мышце супинатора.

При диафизарных переломах срединного и дистального отделов лучевой кости можно использовать либо передний доступ (Henry), либо заднебоковой доступ (Thompson), в зависимости от предпочтений хирурга.

2. Репозиция

Открытая и анатомическая репозиция

Репозиция перелома анатомическая, с помощью пинцета репозиции на каждом основном отломке. Использование тупых, а не заостренных редукционных щипцов может быть полезным, особенно если требуется большее усилие.

Pearl: метод рычага при косых переломах

Для вправления отломков можно использовать небольшой костный рычаг.

Pearl: удлинение за счет скручивания редукционных щипцов

Вправление перекрывающихся косых переломов иногда может быть достигнуто скручиванием редукционных щипцов, тем самым удлиняя перелом.

Поддержание репозиции перелома

Поддержание репозиции перелома остроконечными щипцами. Поместите щипцы так, чтобы они не мешали запланированному положению пластины.

3. Длина пластины и количество винтов

В предплечье, в дополнение к любому стягивающему винту, требуются три бикортикальных пластинчатых винта в каждом основном фрагменте перелома из-за высоких напряжений кручения. По биомеханическим причинам не каждое отверстие пластины должно быть занято винтом. Таким образом, тарелки, по крайней мере, с 8 или 9обычно используются отверстия.

4. Фиксация – стягивающий винт в качестве устройства первичной фиксации отдельно от пластины

Если морфология перелома требует, чтобы межфрагментарный стягивающий винт располагался отдельно от пластины, пластина действует как нейтрализующая (защитная) пластина, и осевая компрессия не должна применяться.

Просверлите скользящее отверстие

Используя гильзу для сверления 3,5 мм и сверло 3,5 мм, просверлите скользящее отверстие в ближней коре головного мозга.
Убедитесь, что направление сверла максимально перпендикулярно плоскости перелома.

Отверстие для резьбы: направляющая в скользящем отверстии

Вставьте направляющую для сверла 3,5 мм / 2,5 мм в скользящее отверстие. Убедитесь, что анатомическая репозиция сохраняется, и используйте сверло диаметром 2,5 мм, чтобы просверлить направляющее отверстие только через дальнюю кору.

Измеритель длины винта

Зенковка коры на скользящем отверстии.
Используйте глубиномер для измерения длины винта.
Измерьте длинную сторону наклонного отверстия, как показано, чтобы обеспечить достаточную длину винта.
Стягивающий винт должен выступать на 1-2 мм через противоположный кортикальный слой, чтобы обеспечить максимальное захват резьбы. Однако слишком длинный винт может быть болезненным или травмировать мягкие ткани.

Нарежьте резьбовое отверстие

С помощью кортикального метчика диаметром 3,5 мм с соответствующей втулкой сверла для защиты прилегающих мягких тканей нарежьте резьбу в пилотном отверстии дальнего кортикального слоя.
Этот маневр не требуется при использовании саморезов.

Введение стягивающего винта

Вставьте стягивающий винт и осторожно затяните его, следя за тем, чтобы перелом оставался вправленным и сжатым.
Помогите сохранить репозицию, оставив остроконечные щипцы на месте.

Нейтрализующая (защитная) пластина

Чтобы защитить первичную фиксацию стягивающим винтом, на головку винта накладывается пластина идеальной формы без осевого сжатия (все винты в нейтральном положении).
Затем остроконечные редукционные щипцы можно снять.

5. Фиксация – стягивающий винт в качестве основного устройства фиксации через пластину

При некоторых конфигурациях перелома может быть целесообразно сначала сжать перелом, вставив стягивающий винт через соответствующее отверстие в пластине.
Если используется этот метод, осевое сжатие не должно применяться через пластину.

Просверлите скользящее отверстие в пластине

После анатомической репозиции перелом удерживается остроконечными репозиционными щипцами.
Теперь на поверхность анатомически редуцированного перелома накладывают пластину идеальной формы и фиксируют к одному основному фрагменту либо нейтральным винтом, либо костными щипцами, как показано на рисунке. Затем через соответствующее отверстие в пластине можно ввести межфрагментарный стягивающий винт.
Используя гильзу для сверления 3,5 мм и сверло 3,5 мм, просверлите скользящее отверстие в ближней коре.
Убедитесь, что направление сверла максимально перпендикулярно плоскости перелома.

Резьбовое отверстие: направляющая в скользящем отверстии

Вставьте втулку направляющей для сверла 3,5 мм / 2,5 мм через пластину в скользящее отверстие. Убедитесь, что анатомическая репозиция сохраняется, и используйте сверло диаметром 2,5 мм, чтобы просверлить направляющее отверстие только через дальнюю кору.

Измеритель длины винта

Используйте глубиномер через пластину, чтобы измерить длину винта.
Измерьте длинную сторону наклонного отверстия, как показано на рисунке, чтобы обеспечить достаточную длину винта.
Винт должен выступать на 1-2 мм через противоположный кортикальный слой для обеспечения максимального захвата резьбы. Однако слишком длинный винт может быть болезненным или травмировать мягкие ткани.

Метчик для пилотного отверстия

С помощью кортикального метчика диаметром 3,5 мм с соответствующей втулкой сверла для защиты прилегающих мягких тканей нарежьте резьбу в пилотном отверстии дальней коры.
Этот маневр не требуется при использовании саморезов.

Введение стягивающего винта

Вставьте стягивающий винт через пластину и осторожно затяните его, убедившись, что перелом остается вправленным, сжатым и что пластина точно прилегает к поверхности кости.

Вставьте винты пластины

Завершите фиксацию, введя винты пластины в нейтральном режиме, обычно попеременно, в оба основных фрагмента.

6. Фиксация – компрессионная пластина с дополнительным стягивающим винтом

Предварительное сгибание пластины

Если пластина, которая будет оказывать осевое сжатие, точно повторяет форму анатомически редуцированной поверхности перелома, при натяжении пластины путем затягивания нагрузочного винта будет некоторый зазор противоположной коры.
Решение этой проблемы заключается в том, чтобы «согнуть» пластину так, чтобы ее центр отстоял на 1-2 мм от анатомически редуцированной поверхности перелома.
Когда нейтральная сторона пластины прикладывается к кости, непосредственно под пластиной образуется небольшой зазор в кортикальном слое.
При затягивании нагрузочного винта напряжение, создаваемое пластиной, равномерно сдавливает перелом по всему диаметру кости.

Предварительное сгибание пластины

После того, как пластина будет анатомически контурирована по редуцированной поверхности кости, предварительно согните пластину с помощью ручных щипцов для гибки или пары гибочных инструментов.

Вставка 1-й винт

Предварительно изогнутая пластина фиксируется к одному из основных фрагментов винтом в нейтральном положении. На противоположный фрагмент накладывают редукционный пинцет, чтобы удерживать его во вправленном положении относительно пластины.
Целью этого маневра является создание «подмышечной впадины», в которую можно сжать и зафиксировать другой фрагмент либо с помощью компрессионного винта, либо с помощью техники «тяни-толкай».

Примечание. Из-за конструкции отверстий LC-DCP нейтральные направляющие сверла для LC-DCP имеют отверстие с небольшим эксцентриситетом и стрелку, которая всегда должна указывать на линию перелома.

Сохранить репозицию

На противоположный фрагмент накладывают щипцы для репозиции, чтобы удерживать его в репонированном положении относительно пластины.

Опция: техника вправления «тяни-толкай»
Если вправление оказывается затруднительным, можно использовать костный расширитель, помещенный между концом пластины и независимым кортикальным винтом, чтобы отвлечь перелом для вправления. После уменьшения редукционные щипцы затягиваются.

Затем, используя тот же независимый винт, можно получить осевое сжатие, подтянув конец пластины к винту с помощью небольшого зажима Вербрюгге.

Вставьте 2-й винт эксцентрично

После вправления второй винт вставляется эксцентрично (желтая гильза сверла) в редуцированный фрагмент.

Примечание: стрелка на гильзе сверла должна указывать на линию перелома.

Затяните винт

Затягивая эксцентрично вставленный винт, достигается осевое сжатие.

Вставьте дополнительные винты

Если необходимо увеличить осевое сжатие, второй винт можно ввести эксцентрично в тот же фрагмент, что и первый эксцентриковый винт.
По мере затягивания второго эксцентрикового винта необходимо немного ослабить первый эксцентрический винт в том же фрагменте, чтобы позволить пластине скользить по кости.

Pearl: альтернативная втулка для сверления

Для установки винтов в динамическую компрессионную пластину с ограниченным контактом (LC-DCP) также можно использовать универсальный направитель для сверла. Когда эта направляющая сверла вдавливается в отверстие пластины, положение винта будет нейтральным (A). Если его прижать к концу отверстия пластины, не оказывая давления вниз, положение винта будет эксцентричным (B).

Стягивающий винт

Стабильность фиксации пластиной при косых переломах может быть значительно повышена путем введения стягивающего винта через пластину после достижения первичной осевой компрессии.

Все остальные пластинчатые винты теперь вставлены в нейтральное положение (зеленая втулка сверла) и больше не служат для увеличения сжатия.

Завершенный остеосинтез

На этом рисунке показан завершенный остеосинтез компрессионной пластиной косого перелома с дополнительной фиксацией стягивающими винтами.

7. Проверка остеосинтеза

Проверка выполненного остеосинтеза по увеличению изображения. Убедитесь, что пластина находится в правильном месте, винты имеют соответствующую длину и достигнуто желаемое уменьшение.

Локтевой сустав следует стабилизировать в области надмыщелков, а вращение предплечья следует проверить между лучевым и локтевым шиловидными отростками.

8. Оценка дистального отдела лучелоктевого сустава (DRUJ)

Перед началом операции необходимо проверить неповрежденную сторону в качестве эталона для поврежденной стороны.

После фиксации дистальный лучелоктевой сустав следует оценить на вращение предплечья, а также на стабильность. Предплечье следует полностью повернуть, чтобы убедиться в отсутствии анатомического блока.

Метод 1

Локтевой сустав сгибают на 90° на столике для рук и проверяют смещение в тыльно-ладонном направлении при нейтральном вращении предплечья с запястьем в нейтральном положении.

Это повторяется с запястьем в радиальном отклонении, которое стабилизирует DRUJ, если локтевой коллатеральный комплекс (TFCC) не нарушен.

Это повторяется с запястьем в полной супинации и полной пронации.

Метод 2

Для проверки стабильности дистального лучелоктевого сустава локтевую кость сдавливают по отношению к лучевой кости…

…в то время как предплечье пассивно подвергается полной супинации…

… и пронация.

Если пальпируется «щелчок», следует заподозрить нестабильность дистального лучелоктевого сустава. Это может быть показанием к внутренней фиксации перелома шиловидного отростка локтевой кости у его основания. Если перелом находится на кончике шиловидного отростка локтевой кости, рассмотрите стабилизацию TFCC.

9. Послеоперационное лечение перелома, обработанного пластиной

Функциональное послеоперационное лечение

После стабильной фиксации послеоперационное лечение обычно функциональное.

Иммобилизация круговой гипсовой повязкой впоследствии может снизить диапазон движений. Для адекватного заживления мягких тканей рекомендуется временная иммобилизация объемной шиной с хорошей подкладкой на 10-14 дней. В этот период можно начинать приподнимание, плавные движения пальцев, активные и пассивные, вместе со сгибанием/разгибанием локтя и движением плеча. Затем шину удаляют и начинают активные упражнения с вспомогательными движениями, включая легкое вращение предплечья.

Поднятие тяжестей и упражнения с сопротивлением запрещены до тех пор, пока не появятся рентгенологические признаки заживления. После этого можно начинать более интенсивные упражнения, такие как прогрессивные упражнения с сопротивлением. Время возвращения в спорт будет зависеть от конкретного пациента и характера спорта.

Последующее наблюдение

Тщательное послеоперационное наблюдение требуется при переломах, которые лечили с помощью абсолютной стабильности. Ожидается прямое заживление кости без образования костной мозоли, а ранние признаки нестабильности с наличием раздраженной мозоли должны насторожить хирурга для рассмотрения вторичных вмешательств, таких как рестабилизация и костная пластика.

Последующие рентгеновские снимки должны быть выполнены в соответствии с местным протоколом. Рентгенологическое исследование для оценки положения перелома обычно проводится через 1, 2 и 4 недели после операции. Последующие рентгеновские снимки обычно проводятся для оценки заживления костей с соответствующими интервалами от 6 до 8 недель, в зависимости от конфигурации перелома и потенциала заживления.

Удаление имплантата

При переломах диафиза предплечья вопрос об удалении имплантата является спорным. Поскольку лучевая и локтевая кости не являются несущими костями, а удаление пластин может быть сложной процедурой, удаление имплантата не показано в качестве рутинной процедуры. Существует высокий риск повреждения нервов, связанный с процедурами удаления пластин предплечья.

Кроме того, поскольку существует значительный риск повторного перелома, большинство хирургов предпочитают не снимать пластины с предплечья.

Общие рекомендации на сегодняшний день таковы:

• удаление только у пациентов с симптомами, возможно, только на локтевой кости, где имплантаты установлены подкожно
• удаление не ранее, чем через 2 года после остеосинтеза
• Если обе кости покрыты пластинами, последовательное удаление имплантатов с интервалом не менее 6 месяцев (риск повторного перелома).

Ссылки

• Беднар Д.А., Грандвилевски В. (1992) Осложнения удаления пластины предплечья. Can J Surg ; 35(4):428-431.
• Langkamer VG, Ackroyd CE (1990) Удаление пластин предплечья. Обзор осложнений. J Bone Joint Surg Br ; 72(4):601-604.
• Rosson JW, Shearer JR (1991) Рефрактура после удаления пластин с предплечья. Предотвратимое осложнение. J Bone Joint Surg ; 73(3): 415-417.
• Heim D, Capo JT (2007) Предплечье, древко. Рюеди Т.П., Бакли Р.Э., Моран К.Г. (редакторы), AO Принципы лечения переломов, Vol. 2. Штутгарт, Нью-Йорк: Thieme-Verlag, 643-656.

Косые винты на концах пластин увеличивают прочность фиксации в тестовой среде из синтетической кости

• 275

 @article{Stoffel2004ObliqueSA,
  title={Наклонные винты на концах пластин увеличивают прочность фиксации в тестовой среде с синтетической костью},
  автор = {Карл Стоффель и Гвидон В.  Стаховяк и Томас Форстер и Андре {\ 'е} Г {\ "а} Chter и Маркус Стефан Кустер},
  journal={Журнал ортопедической травмы},
  год = {2004},
  объем = {18},
  страницы={611-616}
}

• K. Stoffel, G. Stachowiak, M. Kuster
• Опубликовано 1 октября 2004 г.
• Материаловедение
• Journal of Orthopaedic Trauma

Цель: проверить гипотезу о том, что косые винты при концы пластины обеспечивают повышенную прочность фиксации по сравнению со стандартным винтовым введением. Дизайн: Биомеханическое лабораторное исследование в синтетической костной тест-среде. Методы: Узкие 4,5-мм пластины динамической компрессии из нержавеющей стали низкой формы были закреплены кортикальными винтами к блокам пенополиуретана. Прочность фиксации при изгибе кантилевера (режим закрытия зазора) и кручении была количественно определена с использованием системы тестирования материалов…

Взгляд на Wolters Kluwer

ncbi.nlm.nih.gov

Биомеханическое сравнение традиционной методики с косой установкой винтов при осевой и торсионной нагрузке — исследование суррогатной кости плечевой кости in vitro

• B. Ngu Йен, Т. Ле , H. Vo, L. Webb

• Engineering

• 2017

Исследование специально направлено на изучение нового метода повышения прочности фиксации костной пластины и винтовой системы в ортопедической хирургии путем размещения винтов под углом, а не в поперечный…

Снижение риска переломов рядом с пластиной с помощью винта с угловым блокированием

• J. Peck, P. M. Charpentier, B. Flanagan, A. Srivastava, P. Atkinson

• Medicine

  Journal of Orthopedic Tram 900 07

• 2015

Использование винта с запирающимся концом под углом может повысить устойчивость остеопоротической кости к переломам вокруг имплантата, вызванным изгибающими силами.

Биомеханическое сравнение традиционной методики и установки косых винтов при фиксации пластиной.

• E. Karadeniz, B. Balcik, H. Demirors, I. C. Tuncay

• Медицина

  Журнал травм

• 2011

Косой винт размещение в двух плоскостях повышает прочность фиксации пластины-винта под изгибающие силы; однако связи между деформацией и повышенной силой фиксации нет.

Оптимизация фиксации гибридной пластиной с закрытым винтом с косым концом при остеопоротических переломах.

• Аарон Винкуп, О. Ндубаку, П. М. Шарпантье, Дж. Пек, Н. Э. Уолтер, П. Аткинсон

• Engineering

  Ортопедический журнал Iowa

• 2017

Сопротивление как изгибающим нагрузкам, так и повторному разрушению на конце пластины сведено к минимуму при заблокированном винте, расположенном под углом от перелома, и эта конфигурация концевого винта выглядит оптимальный вариант целостности конструкции гибридной пластины при остеопоротических переломах.

Введение косых терминальных винтов: улучшает ли фиксацию при остеосинтезе пластинами?

• Robert Waldrop, W. Wood, Brian P. Cunningham, R. McLemore, A. McLaren

• Материаловедение

  Журнал ортопедической травмы

• 2016

OTSP привел к снижению тяги вне прочности по сравнению с перпендикуляром вкрутить деформируемую пенопластовую среду, по плотности аналогичную остеопорозной кости, что может создать неоптимальную конструкцию фиксации перелома у пациентов с плохим качеством кости.

Биомеханическое сравнение между стандартной и наклонной ориентацией винтов при динамической фиксации боковой пластины тазобедренными винтами: феномен отрыва

Эффекты ориентации винтов в кости с выраженным остеопорозом: сравнение с закрытой пластиной.

Оценка стабильности блокирующего винта на фиксирующей компрессионной пластине в зависимости от угла введения винта

Перелом диафиза плечевой кости является одним из наиболее частых переломов у пожилых людей. При переломах диафиза плечевой кости проводят фиксированное лечение с использованием прямой пластины. Прямая фиксирующая пластина разработана…

Концевой винт без блокировки может снизить риск перелома, вызванного блокировкой пластины в остеопорозном диафизе.

При изгибающих нагрузках целенаправленная передача нагрузки блокирующими пластинами через винты с фиксированным углом может увеличить риск перипротезных переломов остеопоротического диафиза по сравнению с обычными пластинами.

БИОМЕХАНИЧЕСКОЕ ИССЛЕДОВАНИЕ ЖЕСТКОСТИ ОСТЕОСИНТЕЗА МОСТОВЫМИ ПЛАСТИНАМИ НА ТРУПНЫХ МОДЕЛЯХ БОЛЬШЕЧНОЙ КОЛЕСО

• Pai L o

• Медицина

• 2010

При переломах большеберцовой кости типа C больше подвижность в дистальном сегменте на коронарной плоскости при фиксации перелома мостовидными пластинами с 14 и 18 отверстиями по сравнению с фиксацией переломов нерассверленными интрамедуллярными блокирующими стержнями.

Методы минимальной и максимальной пластинной фиксации локтевой кости: биомеханический эффект количества винтов и длины пластины

• R. Sanders, G. Haidukewych, T. Milne, Jay J Dennis, L. Latta

• Medicine

  Журнал ортопедической травмы

• 2002

В трупной модели остеотомии локтевой кости, очищенной от мягких тканей, количество винтов менее важно, чем длина пластины, для обеспечения прочности конструкции на изгиб.

Положение винта влияет на динамическую компрессионную деформацию пластины в модели перелома in vitro

Это исследование показало, что винты следует размещать как можно ближе к месту перелома, чтобы свести к минимуму деформацию пластины в анатомически редуцированной модели перелома, состоящей из двух частей (без зазора) , широко расставленные винты или винты, расположенные вдали от перелома, приводили к снижению деформации.

Функциональная нагрузка пластин при фиксации переломов in vivo и ее корреляция при заживлении кости.

• К. Стоффель, К. Клауэ, С. Перрен

• Инженерное дело

  Травмы

• 2000

Прочность фиксации пластины в зависимости от количества и расстояния между костными винтами.

В лабораторной модели перелома костно-пластинчатых конструкций, протестированных на разрушение при вытягивании винта, более широкое расстояние между костными винтами увеличивает прочность на изгиб при фиксации винт-пластина и может быть более эффективным, чем увеличение количества винтов.

Факторы, влияющие на прочность на отрыв губчатых костных винтов.

Чтобы определить, как геометрия винтовой резьбы, нарезание резьбы и канюлирование влияют на удерживающую способность винтов в губчатой ​​кости и обеспечивают ли современные конструкции максимальную прочность при покупке, 12 типов имеющихся в продаже канюлированных и неканюлированных губчатых костных винтов были протестированы на прочность на отрыв в жестком одноклеточном полиуретане. пены.

Влияние отсутствия винтов на жесткость конструкции и деформацию поверхности кости при наложении костных пластин на трупную кость.

• Дж. Филд, Х. Торнквист, Т. Хирн, Г. Самнер-Смит, Т. Вудсайд

• Инженерное дело, медицина

  Травмы

• 1999

Механические свойства хирургических костных винтов и некоторые аспекты практики вставки.

• A. Hughes, B. A. Jordan

• Материаловедение

  Травмы

• 1972

Оптимизация силы вытягивания костного винта

• Т. Декостер, Дэвид Б. Хитдеркс, Д. Дж. Дауни, Дж. Феррис, Венделл Джонс

• Инженерное дело

  Журнал ортопедической травмы

• 1990

Это исследование имело большое значение для создания хорошей модели тестирования костных винтов и определения важных параметров резьбы при выборе или изготовлении костных винтов для оптимизации их удерживающей способности.

Влияние крутящего момента винта, радиуса кривизны объекта, способа применения костной пластины и конструкции костной пластины на механику интерфейса кость-пластина.

• Дж. Филд, Т. Хирн, К. Колдуэлл

• Инженерное дело

  Травмы

• 1998

Влияние конструкции режущей канавки на крутящий момент при введении и усилие на отрыв кортикального костного винта

• S.
